Как правильно сделать разводку электропроводки в деревянном доме. Схема разводки электропроводки в деревянном доме

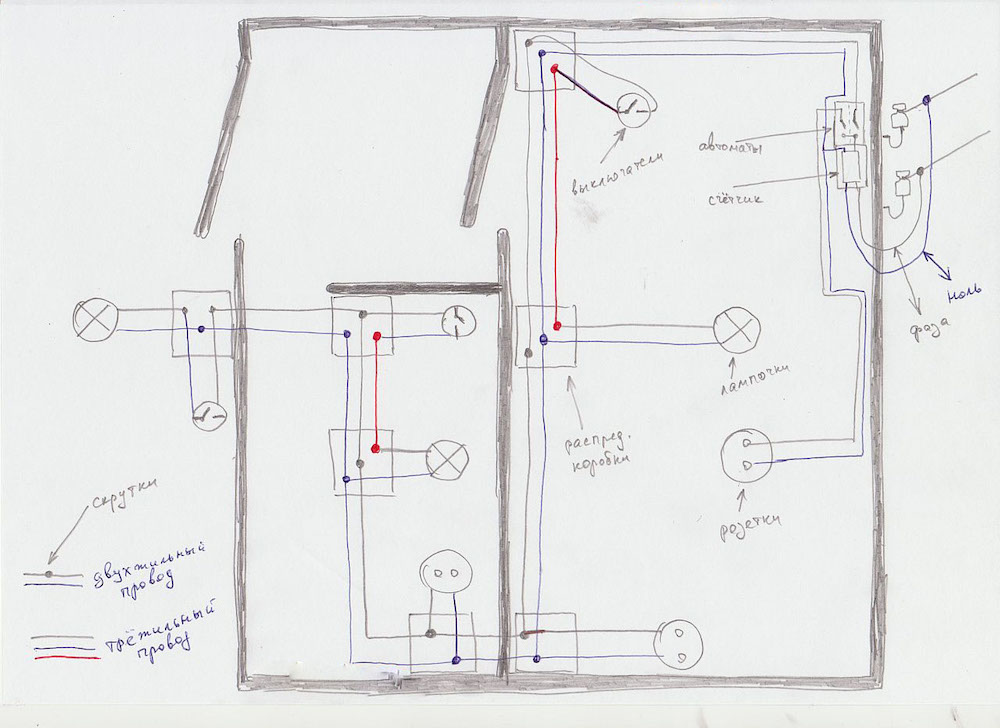

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Открытая электропроводка в деревянном доме. Основные требования к электропроводке в деревянном

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

  • Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
  • Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
  • Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Скрытая проводка в деревянном доме своими руками. Электропроводка в деревянном доме своими руками: правила монтажа

Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородки или стеной

Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапов: подвод силового кабеля к дому, монтаж распределительного щита, прокладка кабельной трассы, установка выключателей и розеток, соединение контактов и проверка работоспособности.

Для проведения работ потребуется подготовить электродрель с корончатой насадкой, шуруповёрт, крестовую и шлицевую отвёртку, индикаторную отвёртку и защитные прорезиненные перчатки.

Распределительный щит для частного дома на 12–24 модуля

Распределительный щит — это устройства для ввода силового кабеля и распределения поступающей электрической энергии. Внутри щита размещается электротехническое оборудование, отвечающие за соединение, учёт, безопасность и корректную работу системы электроснабжения.

Установка щита состоит из нескольких этапов:

  1. Распределительный щит монтируется в вертикальном положении на 120–150 см от уровня пола. Оптимально, если контактируемая поверхность будет выполнена из бетона, кирпича или газосиликатного блока. В деревянном доме лучше выделить специальное подсобное помещение, где есть возможность оборудовать подходящую поверхность.
  2. Для монтажа щита понадобится снять лицевую часть с дверцей, которая закреплена на пластиковые защёлки или небольшие шурупы. На поверхность стены наносится разметка, и просверливаются отверстия под пластиковые пробки.

    Пример компановок распределительного щита в жилых домах

  3. Для крепления задняя часть щитка прислоняется к стене и «наживляется» на саморезы. После выравнивания по уровню саморезы закручиваются до упора. Затем на входе каждой линии на дин-рейку устанавливается УЗО, счётчик, двухполюсные автоматы. Модули монтируются по убыванию силы тока.
  4. Для соединения автоматов используются перемычки, вырезанные из кабеля или гребенчатая шина. При использовании перемычек кабель зачищается на 1 см. Гребёнка подрезается согласно количеству установленных автоматов.

Проводка в деревянном доме под штукатуркой. Требования ПУЭ

Правила Устройства Электроустановок (ПУЭ) главный документ для любого электрика. Проектировщики тоже чтут его и соблюдают.

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Проводка в деревянном доме в кабель канале. Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия. Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования). Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

Совет! В местах, где планируется установка нескольких электроприборов, лучше ставить розеточные группы на 3–5 розеток, это надежнее, чем тройники и удлинители.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

Негорючий кабель для деревянного дома. Какой использовать кабель

В системах электроснабжения деревянных домов используется кабель негорючий, т. е. это кабель, изоляция которого самостоятельно прекращает горение при устранении источника открытого пламени. Существует несколько разновидностей (марок) кабельно-проводниковой продукции, обладающих данной особенностью.

Независимо от типа, буквенная маркировка негорючего кабеля отечественного производства содержит две маленькие буквы «нг», обозначающие, что данная кабельно-проводниковая продукция «не распространяет горения». Наиболее распространенной маркой, использующейся для конструирования бытовых электросетей напряжением до 660/1000 В, является кабель ВВГнг или его ближайший зарубежный аналог — NYM, а также кабели с изоляцией и оболочкой из полимерных материалов.

Маркировка негорючего кабеля также может содержать следующие индексы:

• LS — низкий уровень газо-дымовыделения при горении;
• LSLTx — низкий уровень газо-дымовыделения и низкий уровень токсичности, выделяемых продуктами горения;
• HF — отсутствие коррозийно-активных газовыделений при сгорании/тлении продуктов горения (в подобных кабелях не используются галогеновые добавки — неметаллы, такие как фтор, бром, хлор и т. д.).

Для бытового применения вполне подходит кабель, имеющий в своей маркировке только индекс «нг». Более дорогостоящая кабельно-проводниковая продукция с индексами «LS», «LSLTx» или «HF» обычно применяется при необходимости создания максимально безопасных условий для эвакуации.

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Видео электропроводка в деревянном доме своими руками

Монтаж электропроводки в частном доме своими руками

Содержание

  1. Электропроводка в частном доме — правила прокладки проводов, схемы, рекомендации
  2. Схема подключения
  3. Основные правила составления плана электропроводки дома
  4. Правила монтажа электропроводки в деревянном доме ПУЭ
  5. Выбор проводов
  6. Монтаж электропроводки в частном доме своими руками пошаговое описание
  7. Скрытая проводка
  8. Заключение

Монтаж электропроводки в частном доме своими руками без соответствующей подготовки и допуска выполнять не стоит. Причина банальна – электричество является источником повышенной опасности и при несоблюдении норм и правил, экономия на найме специалиста в этой области может закончиться трагедией. Однако знания в этой области не будут лишними ни для кого. Они позволят оперативно выполнить мелкий ремонт отдельных участков сети, проконтролировать работу наемного персонала, оценить удобство и надежность предлагаемой монтерами схемы разводки. В сегодняшней публикации будет рассказано о самых важных моментах, касаемых электропроводки в частных домах.

Пример электрической разводки в частном доме

Схема подключения

Схема подключения электропроводки – это способ упорядочения всех проводов, кабелей и защитных устройств в пределах комнаты, отдельной квартиры или целого дома. При ее составлении важно учитывать нормы безопасности, удобство разводки и логистику. Правильное соотношение этих параметров гарантирует бесперебойную работу, безопасность и экономическую выгоду для застройщика.

Пример схемы электрической проводки

Помимо сказанного разработанная схема должна учитывать распределение в доме электрических приборов и уровень нагрузки от них на сеть. При правильных расчетах, вы защитите бытовую технику от скачков напряжения, провода от перегрева, отдельные линии от перегрузки.

[good]Интересно знать! При преувеличении порога нагрузки на отдельную линию, будет срабатывать автомат защиты, обесточивая ее, что станет потенциальной большим неудобством для жильцов, которые не смогут, к примеру, включить электрический чайник, пока включена и работает электрическая духовка. [/good]

Поэтому так важно к проектированию электрической проводки отнестись бережно и внимательно. Напоминаем, что этим должны заниматься квалифицированные специалисты, нанимая которых, обязательно составьте договор на подряд, по которому исполнитель будет отвечать за потенциальные проблемы по всей строгости закона.

Мы же предлагаем общую информацию, которая поможет пользователю оценить профессионализм электрика и подстрахует его при выборе схемы.

Основные правила составления плана электропроводки дома

Еще в 90-е годы прошлого века набор электрических приборов в среднем доме ограничивался минимумом: телевизор, осветительные приборы, магнитофон (+видео), холодильник, пылесос, стиральная машина. Сегодня вся наша жизнь наполнена электрическими приборами. К перечисленному, которого может быть и по несколько штук добавьте всевозможные гаджеты, персональные компьютеры, электрические кухонные приборы, отопительные приборы и так далее.

В связи с этим нагрузка на отдельные линии электропроводки возросла, что потребовало пересмотрения подхода к их прокладке. Если ранее вся квартира или дом могла запитываться последовательно, то сегодня каждое помещение, а порой и отдельные приборы подключаются независимо.

Пример разводки проводов в современном доме

Вот в какой последовательности проектируется такая схема:

  • Первым делом создается план всех помещений, на котором указывается положение вводного щитка.
  • Затем указывается положение таких элементов как розетки, выключатели, распределительные коробки, самые мощные бытовые приборы, точки освещения. При этом уже необходимо представлять потребляемую мощность приборов. Заранее это все не покупается, но нет ничего сложного в том, чтобы отыскать данные в интернете на аналогичную технику и сделать некоторый запас прочности. Пользователь уже сейчас должен определить, где будет стоять компьютер или висеть телевизор – это позволит скрыто проложить не только электрические провода, но и кабели связи (интернет и антенный).
  • Выбирается способ прокладки кабелей – открытый или закрытый. Первый применяется в таких домах, где провести провода скрыто невозможно или потенциально опасно, например, в деревянном доме. Второй вариант подойдет для каркасных, железобетонных, кирпичных и прочих блочных строений. Провода помещаются в нарезанные на поверхностях штробы, после чего закрываются слоями штукатурного состава. Скрытая проводка считается более безопасной и эстетически привлекательной.

[bad]Внимание! Открытая проводка, сделанная без соответствующей защиты и при нарушении норм ПУЭ, является источником повышенной опасности. Ее могут повредить и животные и дети.[/bad]

  • Далее выбираются пути прокладки кабеля. Классическим вариантом считается стеновая проводка, когда распределительная коробка и все провода от нее тянутся под потолком в стене, опускаясь к розеткам и выключателям. Современные застройщики часто предпочитают напольную и потолочную схемы, которые имею свои плюсы и минусы.

Потолочная схема электропроводки в частном доме фото

Так, при потолочной прокладке на потолке устанавливается и распределительная коробка. Это позволяет существенно сэкономить расход проводов (не всегда), однако после монтажа подвесного потолка к этому важному узлу не остается доступа, а ведь возможны ошибки монтера или аварии.

Напольная схема электропроводки в доме

Особенность напольной разводки в том, что в ней не применяются распределительные коробки. Из-за этого многократно возрастает расход провода и специальной монтажной гофры, выступающей в роли изолятора  и защиты от давления цементной стяжки. Однако такой тип разводки является самым надежным, так как почти каждая розетка и ветки освещения запитаны отдельно (объединяться они могут в защитных автоматах). Благодаря этому провода не перегреваются.

Какая бы схема ни была выбрана, существует ряд правил, от которых нельзя отступать при проектировании и работах:

  • Провода протягиваются только горизонтально или вертикально. Все повороты выполняются под 90 градусов. Диагональная прокладка запрещена. Такой подход позволяет быстро и точно отыскать скрытую электрическую проводку в стенах, полу и потолке.
  • Сечение проводов может только возрастать от точки потребления до щитка, но никак наоборот.
  • Провода не располагаются вблизи оконных и дверных проемов, так как эти места могут являться источниками повышенной влажности, возникающей вследствие перепадов температур. Также при демонтаже можно задеть проводку, что приведет к аварии. Минимальный отступ для проводов, розеток и выключателей составляет 15 см.
  • Рекомендуемое расстояние розеток от пола составляет 30-40 см (кроме тех, что используются на рабочей зоне кухни и ванной, выведены под навесную технику), хотя это весьма спорный момент. Ранее все приборы располагали в метре от пола, что экономило расход провода и ограничивало доступ к ним малолетних детей, однако все розетки остаются на виду, что некрасиво. Сейчас проблема решается использованием защитных заглушек.

[good]Интересно знать! Для современных каркасных и деревянных домов разработана специальная открытая плинтусная разводка проводов. Такие системы очень красивы, функциональны и безопасны. Они включают в себя все необходимые элементы для быстрой и надежной сборки. При наличии правильно разработанной схемы с учетом всех нагрузок, работу сможет выполнить практически любой человек.[/good]

Пример плинтусной системы для прокладки электрической проводки

  • Для подключения таких мощных приборов как электрическая духовка или стиральная машинка необходимо предусмотреть отдельную ветку с отдельными автоматами защиты. Это же касается и прочих нагревательных приборов.
  • Распределительный внутридомовой щиток располагается на высоте от пала в 150-170 см.
  • Минимальный отступ проводов от газовой трубы составляет 20 см, поэтому на плане стоит отметить и ее положение.
  • Выключатели монтируются на высоте 80-90 см от пола.
  • Вся современная проводка предусматривает наличие линии заземления, которая убережет человека от удара электрическим током при контакте с металлическими частями приборов, на которые случаются пробои.

Правила монтажа электропроводки в деревянном доме ПУЭ

Для деревянных строений есть свои дополнительные требования по безопасности. Дерево является легко воспламеняемым материалом, что влечет за собой несколько серьезных проблем, главная из которых – потенциальная угроза жизни человеку.

При проектировании такой проводки следует проявить особое внимание к нормативным требования пожаробезопасности. Однако есть одна загвоздка – не существует единого регламента, устанавливающего порядок этих требований и действий. Чтобы не сделать ошибок, необходимо детально знать нормы ПУЭ, требования многих СНиПов и ГОСТов. Соответствующими знаниями обладают только специалисты. Наша редакция сделала выборку главных требований безопасности.

Халатность и незнание могут легко привести к трагедии

  • Недопустимо возгорание электрической проводки и передачи открытого огня деревянным частям конструкции. Произойти подобное может в результате короткого замыкания (КЗ)
  • Физико-механические и эксплуатационные свойства проводов должны соответствовать уровню потребляемой мощности с учетом пиковых нагрузок на каждом участке электропроводки.
  • Недопустимо возникновение нагрева в местах клеммных соединений.
  • Для внутридомовых сетей разрешено применять только медные проводники. Запрещается соединение двух металлов, образующих гальваническую пару.
  • Состояние проводов должно исключать возможность возникновения КЗ и прямого поражения человека электрическим током.
  • В деревянный дом необходимо выполнить безопасный ввод проводки. Для этого провод должен быть отделен от дерева надежной защитой. Ранее для этого применялись куски резиновых шлангов, но это неправильное решение, так как в результате старения материал рассыхается, а сажа в его составе, являясь углеродом, образует токопроводящие мостики.

Нарушения на вводе силового кабеля в деревянное строение

  • Проход сквозь деревянные части конструкции кабелем выполняется через металлическую гильзу, которая представляет собой толстостенную трубу (минимальная толщина 2,8 мм для проводов сечением до 4мм2, 3,2 мм – для более толстых проводов), обеспечивающую надежный теплоотвод при возгорании. В деревянные дома запрещено вводить алюминиевые кабели, поэтому переход на медный ВВГнг или аналоги выполняется снаружи через специальные зажимы, обеспечивающие плотный контакт без окисления, разрушения проводников и искрения.
  • Дополнительно медный провод помещается в самозатухающую гофру, отделяющую его от металлической гильзы. На следующей фотографии показан правильный воздушный ввод кабеля в деревянное строение.

Ввод силового кабеля в деревянный дом

  • Помещаться в металлическую оболочку должны все провода, проложенные по сгораемым конструкциям. Такая защита обеспечивает сохранность кабелей при появлении грызунов, что не редкость для каркасных конструкций. Если такие расходы для застройщика велики, минимальной заменой должна стать гофра ПВХ.

Так вот ты какой, Джерри…

  • Применяется подземный ввод силового кабеля. Делается он на минимальной глубине в 80 сантиметров с применением специальной защитной фурнитуры. Выбирают его нечасто за счет дороговизны и усложненных работ, однако он позволяет выполнить скрытый монтаж проводки по всему дому, если последний сделан из цельных бруса или бревен.

Схема разводки электрики в частном доме – подземный ввод

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки. Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

  • Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
  • Для розеток 2,5мм2;
  • Для духовки и приборов мощнее 5 кВт 4мм2;
  • Для кондиционеров – 2,5мм2;
  • Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

[good]Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.[/good]

Монтаж электропроводки в частном доме своими руками пошаговое описание

Теперь давайте рассмотрим порядок действий при монтаже электрической проводки.

Схемы электропроводки в частном доме своими руками

  • Электрический щиток располагается внутри дома, в отдельном помещении. Часто его можно увидеть в коридоре или на улице. Второй вариант предусматривает применение надежного ящика с защитой от влаги. Щитков может быть и два – наружный и внутренний. Внешний оборудуется защитными устройствами со степенью срабатывания на 1 шаг выше, чем внутренний. Это будет дополнительная подстраховка на случай отказа УЗО.
  • Для многоэтажных строений рекомендуется установить по щитку на каждом уровне, что сделает управление электропитанием более удобным.
  • В щиток заводится вводный кабель, подключаемый к общему рубильнику. Далее провода разводятся по комплексу защитных устройств и выключателей, установленных последовательно на монтажной шине. В зависимости от разработанной схемы электропроводки тут выполняется разводка для подключения нужного количества веток.
  • В щитке могут быть остановлены: УЗО однофазное или трехфазное; автоматические выключатели одно-, двух- и трехполюсные; дифференциальный автомат; клеммники; электрический счетчик, модульная розетка и реле напряжения.

[bad]Внимание! Отдельно отметим реле напряжения, которое следит за этим параметром и отключает нагрузку при превышении допустимых значений. Это дополнение гарантированно убережет ценные потребители тока от резких скачков напряжения.[/bad]

Пример простейшей компоновки этих устройств показан на следующей схеме.

Монтаж электропроводки в частном доме, схема проводки, как развести

  • На вводе установлен двухмодульный двухполюсный автомат, который последовательно соединен со счетчиком электрической энергии.
  • Далее начинается деление сети. Нейтраль уходит на вводную шину, а фаза на 2 УЗО, подключенных последовательно, и также соединенных с вводной шиной.
  • Затем фаза снова делится, уже по однополюсным автоматическим выключателям. Нейтраль уходит на отдельные шины, с которыми соединяются соответствующие провода, идущие от розеток и выключателей.
  • Отдельно мы видим шину заземления. Она минует все приборы и соединения с каждой точной электропотребления в доме.

Описанная схема предполагает наличие двух основных линий, и трех подлиний в каждой из них. Такое ступенчатое управление очень удобно в эксплуатации, так как пользователь всегда может отключить нужную розетку, не трогая остальные.

От щитка выходят провода, которые по описанным ранее требованиям протягиваются к точкам потребления или к помещениям, внутри которых они заходят в распределительные коробки, где выполняется коммутация всех проводов в нужной последовательности. Есть смысл объединить освещение отдельных комнат в обособленные группы. Так же часто поступают и с розетками, что позволяет уменьшить расходы на материалы.

Скрытая проводка

Провода необходимо утопить в стены на определенную глубину – не более 35 мм. Электропроводка в доме из газобетона своими руками допускает и большие значения.

Для этого в перегородках и стенах, не являющихся несущими, делаются штробы. Для работы используется специальный штроборез и перфоратор. При отсутствии штроборез заменяется болгаркой. Более подробную информацию о штроблении можно почитать здесь.

Штробление стен

  • По размеченным линиям в стенах делаются параллельные пропилы определенной глубины. Затем материал между пропилами выбивается долбежным методом.
  • В местах расположения коробок для розеток и выключателей делаются глухие отверстия круглой формы – проще всего их сделать специальными коронками.
  • Затем производится монтаж проводов, помещенных в защитную гофру. Внутри гофры имеется проволока, к концу которой приматывается кабель. Втягивая второй конец проволоки, вы заменяете ее проводом.
  • Удерживается провод в штробе за счет специальных монтажных клипс из нейлона. Гофра крепится проволокой, привязанной к дюбель-шурупу.

Фиксация кабеля

Затем штробы штукатурятся, скрывая свое содержимое. На гипсовые смеси крепятся коробки.

Заключение

При наличии хорошего инструмента монтаж кабеля в стенах не отнимает много сил и времени. Прокладку проводов по разработанной схеме может выполнить любой человек, а вот подключение силовой цепи в щитке лучше доверить профессионалу. Очень важно не повредить провода при зачистке от изоляции, не заламывайте их и слишком сильно, не перегибайте. Помните, что от правильности электромонтажных работ зависит не только ваше удобство, но и безопасность.

Основные схемы и схемы электропроводки дома

» Домашняя электропроводка » Справочник по электропроводке
» Основная электропроводка в жилых помещениях
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика


Резюме: Полноценные схемы электропроводки дома с иллюстрациями, включая фактический набор планов домов, которые я использовал для электропроводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома*.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Спасибо! Я впечатлен этим сайтом и вашей готовностью отвечать на вопросы. Джон из Дейтона, Огайо



Основы домашних электрических схем

Видео по электромонтажу

Наконечники для домашней электропроводки

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Отображается в конце этого видео

Так что продолжайте смотреть, и я помогу вам подключить его правильно!

Проверьте мой канал YouTube:


» Спроси у электрика «
и подписывайтесь!


Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого основного плана фактического дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль = «очистить: слева»>

Серия статей о том, как проложить домашнюю электропроводку

Схемы электропроводки вашего дома должны отражать требования норм, которые помогут вам снизить счета за электроэнергию, если вы реализуете энергоэффективность в своем проекте электроснабжения.

Схемы подключения, расположение устройств и схема подключения


Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

Домашняя электропроводка из фактического набора планов


Требования Кодекса
Красивые дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома. вместе с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

Схема и схема домашней электропроводки



Домашняя электропроводка


Основные схемы домашней электропроводки

Полностью объясненные схемы домашней электропроводки с картинками, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома*.

Кухонная электрическая проводка

Подробные фотографии и схемы электропроводки на кухне с требованиями к кодам для большинства новых или реконструируемых проектов*.

Ремонт кухни — часть 1

Часть 1 «Переделки кухни» посвящена планированию и дизайну с подробными фотографиями и полезными идеями.

Ремонт кухни. Часть 2

Часть 2 «Реконструкция кухни» охватывает подрядчиков, разрешения, нормы и правила и инспекции с подробными фотографиями и полезными идеями.

Ремонт кухни — часть 3

Часть 3 «Реконструкция кухни» охватывает этап строительства с схемами, розетками и освещением с подробными фотографиями и полезными идеями.

Подключение шнура питания диапазона

Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигураций.

Подключение кухонной духовки

Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электрическая проводка ванной комнаты

Подробные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Как установить вытяжной вентилятор в ванной

Как установить и подключить вытяжной вентилятор в ванной с фотографиями и пошаговыми инструкциями.

Обустройство дома Электротехнические соображения

При планировании проекта благоустройства дома любого размера особое внимание следует уделить электрическим системам. Замена изношенных розеток и выключателей поможет, но также обратите внимание на варианты более эффективного освещения и обновления кодов.

Электропроводка в спальне

Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка домашнего офиса

Подробные фотографии и схемы электропроводки домашнего офиса с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка прачечной

Подробные фотографии и схемы электропроводки в прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка гаража

Подробные фотографии и схемы электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка мастерской

Подробные фотографии и схемы электропроводки мастерской с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка в подвале

Подробные фотографии и схемы электропроводки в подвале с основными требованиями к кодам для большинства новых или реконструируемых проектов*.

Подробнее о домашней электропроводке




Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео

Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Посетите мой канал на YouTube:


» Спроси у электрика «
и подписывайтесь!



» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.





Идеально подходит для домовладельцев, студентов,
Candyman, Handywomen и электрики
включает в себя:
Проводя GFCI 12013 12013 12013.0003 Проводные выключатели света
Проводя 3-проводная и 4-проводная электрическая диапазон
Проводя 3-проводные и 4-проводные сушильные шнуры и выходы сушилки
Как устранить и ремонтировать электрический стиль 9003

Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.



Вопросы о схемах домашней электропроводки

Почему обогреватели могут вызывать проблемы с электрическими розетками

Из-за чего перестали работать несколько торговых точек? Как определить потенциальные проблемы с проводкой розеток при использовании обогревателей, устранить проблемы с электрическими розетками, вызванные портативными обогревателями.


Подключение двух источников питания для погружного насоса

Как подключить два источника питания к одному насосу и управлять каждым отдельным источником питания? Варианты управления электропроводкой насоса с двумя источниками питания.


Модернизация электропроводки

Модернизация электрической системы и проводки в старых домах для предотвращения проблем с электричеством: осмотр домашней электропроводки, цепей и проводки освещения, реконструкция и модернизация дома.


Защита от ударов молнии и электрических систем

У меня были удары молнии, вырывавшие секции трубопровода из ПВХ. Что я могу сделать, чтобы предотвратить повреждение молнией?


Светодиодные лампы и диммеры

Светодиодное освещение и диммерные выключатели — большинство диммерных выключателей можно отрегулировать, чтобы обеспечить полный диапазон управления освещением.


Сделай сам: ремонт домашней электропроводки

Как работать с проблемами домашней электропроводки: Чтобы решить проблемы с домашней электропроводкой, внимание должно быть направлено на симптом, в данном случае на срабатывание GFCI, где следует проверить проводку.


Проводка цепи светильника

Как выполнить электрические соединения для домашних светильников: типичная ошибка проводки с осветительным прибором и как ее исправить.


Добавление электропроводки в домашнее видео

Как проложить электропроводку внутри стен дома? Установка электропроводки вокруг препятствий внутри стен и потолков.


Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>



СВЯЗАННЫЕ


Подробнее о S

Проблемы с люминесцентным освещением и способы их устранения
Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами.

Как подключить термостат
Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата.

Почему не работает светильник в ванной?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Как решить проблему с освещением от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Причины жужжания, потрескивания или шипения в электрической цепи
Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Спросите электрика – База данных вопросов и ответов по электротехнике
Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с электропроводкой в ​​доме, и показывает, как выполняются проекты домашней электропроводки. .

Как подключить электропечь на 220 В
Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Конфорки электрической плиты не нагреваются
Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

с — 1716



Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс

Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания

Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк

Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган

Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий




Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике



Схема подключения Дом Электрические провода и кабели, символ дома PNG

Электрическая схема дома Электрические провода и кабели, символ дома, угол, здание png

PNG ключевые слова

  • угол,
  • корпус,
  • Кабель электрических проводов,
  • интернет,
  • недвижимость,
  • крыша,
  • Недвижимость,
  • идея,
  • дом,
  • дом,
  • фасад,
  • рисунок,
  • дмз,
  • Схема
  • ,
  • Схема подключения,
  • png,
  • стикер png,
  • скачать бесплатно
Скачать PNG бесплатно ( 174. 82KB )
Размеры
714x500px
Размер файла
174,82 КБ
Тип MIME
Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

  • Дом Окно Фасад Жилой район Вилла, дом PNG 959x742px 1008,76 КБ
  • Архитектурный чертеж Эскиз Архитектура План, дом, рисунок, архитектурный чертеж png 1000x824px 224,88 КБ
  • коричневая 2-этажная иллюстрация дома, благоустройство дома, ремонт дома, ванная, дом недвижимости, кухня, угол png 4500x2701px 7,08 МБ
  • org/ImageObject»> бежевый дом с ухоженным газоном, House Home Apartment, House, здание, квартира png 935x597px 180,7 КБ
  • Окно Недвижимость Фасад Дома Крыша, Роскошный дом, здание, окно png 820x440px 315,8 КБ
  • Дом Строительство Коттедж, дом, здание, окно png 800x677px 571,9 КБ
  • Minecraft Домостроение Домостроение Дизайн интерьера Услуги, СОВРЕМЕННЫЙ ДОМ, мебель, здание png 652x502px 113,01 КБ
  • Real Estate House Logo Дом, починить крышу, угол, здание png 900x450px 39,67 КБ
  • Логотип Дом Крыша, крыша, угол, здание png 1050x600px 62,92 КБ
  • org/ImageObject»> Схема подключения Комплекты домашней автоматизации Электрические провода и кабели Домашняя проводка, строительство, угол, здание png 1236×894 пикселя 370,55 КБ
  • Vinča Villa House Недвижимость Квартира, европейское строительство, здание, квартира png 700x390px 320,95 КБ
  • Дом Logo Недвижимость Дом, дом, угол, здание png 800x354px 18,31 КБ
  • Дом, дом, иллюстрация белого и красного дома, угол, здание png 500x500px 80,99 КБ
  • Дом Мультфильм, дом, здание, квартира png 6598x3241px 2,52 МБ
  • Домохозяйство Ремонт Дом Кухня Окно, Ремонт дома, угол, здание png 1080x451px 143,63 КБ
  • org/ImageObject»> Дом Архитектура Жилой район Фасад Крыша, дом PNG 1753x1261px 2,81 МБ
  • Дом Ремонт Строительство, Страхование дома, здание, ванная png 768x400px 104,47 КБ
  • иллюстрация сине-белого дома, архитектурная визуализация Архитектура Вилла Архитектурный дизайнер, дома, угол, здание png 534x480px 315,18 КБ
  • Jrd Realtorss Villa, Талбот Хаус Bb, здание, вилла png 800x585px 538,73 КБ
  • Внутреннее строительство крыши Архитектурное проектирование Logo House, дом, угол, здание png 512x512px 10,89КБ
  • черный дом, дом компьютерные иконки комплекты домашней автоматизации недвижимость, домашняя иконка, угол, здание png 1024x1024px 22,08 КБ
  • org/ImageObject»> Дом Инспекция дома Гора Джульетта Недвижимость, дом PNG 1920x1080px 2,58 МБ
  • три дома трафарет арт, дом недвижимость строительство компьютерные иконки, дома, угол, здание png 500x500px 5,25 КБ
  • коричнево-белая модель деревянного дома, Дом Недвижимость Осмотр дома Застройщик, дом, Дерево, рисунок, угол, здание png 1024x1024px 730,66 КБ
  • Недвижимость Недвижимость Агент по недвижимости Logo House, дом, угол, здание png 3800x2000px 608,24 КБ
  • 400 099 Веб-баннер Материал Строительство, дом, белый и коричневый бетонный дом в окружении растений, кондоминиум, комната png 848x702px 558,48 КБ
  • org/ImageObject»> Ремонт дома Дом Благоустройство дома Ремонт Техническое обслуживание, дом PNG 1500x844px 1,12 МБ
  • серый и белый бетонный особняк, House Property Real Estate Индивидуальный особняк Пригород, Европейский дом PNG 1024x683px 934,05 КБ
  • белый 2-х этажный дом иллюстрация, Жилой дом Home Icon, дом, угол, здание png 512x512px 128,91 КБ
  • Независимый дом Квартира Недвижимость Дуплекс, дом PNG 907x473px 623,72 КБ
  • Инспекция дома Дом Ипотечный кредит Недвижимость, ремонт дома, здание, окно png 989x567px 610,05 КБ
  • Масштабная модель серого дома, House Home, Дом высокого качества, угол, 3D компьютерная графика png 795x539px 370,87 КБ
  • org/ImageObject»> Building Cartoon Facade, здание, сервис, кондоминиум png 616x449px 179,61 КБ
  • 3D компьютерная графика House Sweet Home 3D 3D моделирование Строительство, здания PNG 1500x1080px 1,26 МБ
  • бежевый дом арт, ветряная турбина коттеджный домик, домик Dream Cottage, здание, окно png 2000x2000px 3,1 МБ
  • Здание, филиал, здание, офис png 600x600px 152,98 КБ
  • Бревенчатый домик Дом Дом Строительство, дом, здание, дерево png 1257×759пикс. 1,26 МБ
  • дом, агент по недвижимости дом, озеро, угол, здание png 800x800px 47,66 КБ
  • org/ImageObject»> Дом Недвижимость Недвижимость Банк, дом, здание, трава png 598x439px 412,36 КБ
  • Окно Дом Фасад Крыша Вилла, окно, мебель, здание png 2000x900px 1,8 МБ
  • Дом Недвижимость Покупатель недвижимости Агент по недвижимости, дом мечты PNG 920x720px 376,97 КБ
  • Домохозяйство Маляр и декоратор Ремонт, крыша, угол, текст png 1073x684px 20,07 КБ
  • Дом Компьютерные Иконки Строительство, дом, угол, 3D компьютерная графика png 707x535px 102,4 КБ
  • Современная архитектура Архитектурный чертеж Эскиз, дизайн, угол, здание png 1000x763px 270,34 КБ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
