Расстановка розеток на кухне. Планируем грамотную электрику
28 сентября, 15:53 Прочитали: 8623 Оценили: 185
Расположение розеток в кухонной зоне – это одна из самых болезненных тем в электрике при проведении капитального ремонта. С одной стороны, многие заказчики часто не уделяют серьезного внимания этому вопросу, отмахиваясь от прораба или «кухонщиков» фразой «сделайте на свое усмотрение». С другой, это один из самых ответственных участков планирования, где действительно нужно думать, и тяжело потом переделывать.
Сложностей на самом деле много: концентрация розеток в зоне кухни запредельная, причем у каждой группы должна быть своя четко запланированная высота, и значительная часть розеток в итоге должна быть ловко спрятана за мебелью и бытовой техникой, чтобы обеспечить красоту вашей кухни.
Не надейтесь на других
Знаете ли вы, что чаще всего нам кухне приходится переделывать именно розетки? Порой этим приходится заниматься в процессе ремонта, а иногда — после установки кухни, когда техника и шкафы расставлены по местам, и стали наглядно видны ошибки.
Поэтому всегда нужно планировать расположение розеток, не оставляя это на усмотрение рабочих или менеджеров в салоне кухонной мебели. Они могут элементарно не знать всех правил и норм эргономики, не учесть все бытовые приборы, которые у вас будут и так далее – помните о том, что основная задача рабочих – сдать вам ремонт, а менеджера – продать вам гарнитур. Лучше потратить свое личное время, но получить продуманную до мелочей кухню, на которой удобно и приятно готовить.
Утром деньги планировка, вечером стулья розетки

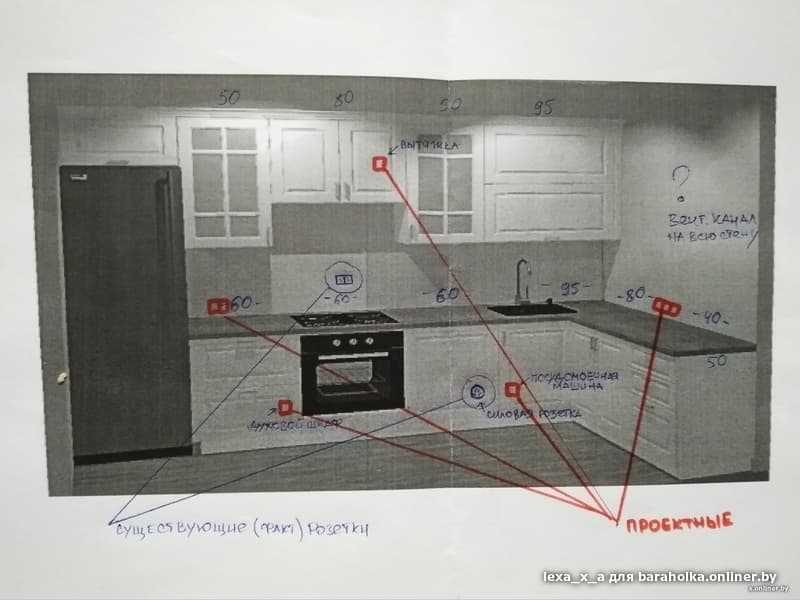

Перед тем, как непосредственно планировать расположение розеток, нужно спроектировать саму кухню. Желательно это сделать в салоне руками менеджера-дизайнера, чтобы получить подробный чертеж с разверткой по стенам и бытовой техникой.
Благо, многие салоны делают эти проекты бесплатно.Это важно! До того, как вы согласовали более-менее окончательный вариант расстановки кухни, даже не начинайте планировать розетки, ничем хорошим это не закончится. Учитывая количество необходимых розеток в этой зоне и целый зоопарк разных высот, всегда присутствует риск при очередной перестановке потерять какие-то детали, забыть переставить розетку или изменить ее высоту. А переделка после обнаружения ошибки на уже установленной кухне может вам дорого обойтись.
А теперь, давайте приступим.
Мы перечислим технику, которая обычно стоит на кухне. Для каждого прибора расскажем, где для него делать розетку. Иногда будет только один вариант, в других случаях — несколько, в зависимости от особенностей прибора и его расположения.
NB! Все размеры в этой статье мы указываем от чистового напольного покрытия. Часто на момент прокладки электрики есть только черновой пол. Тогда не забудьте добавить размеры будущего чистового покрытия (подложка плюс отделка).
Холодильник
Сейчас есть холодильники трёх основных типов: отдельно стоящие, встраиваемые и «side-by-side». Последний вариант — это вместительные модели с двумя дверцами.
Для каждого типа будет удобнее своё расположение розетки. У отдельно стоящего холодильника больше всего вариантов. Можно смонтировать розетку в стене за ним. Обычно её располагают в 6 или 25 см от пола. Если рядом с холодильником стоят кухонные шкафчики, можно сделать розетку в цоколе. А иногда розетку делают видимой, размещая на стене рядом или на фартуке.
Для встраиваемого холодильника подойдёт розетка в соседнем цоколе. Делать её сзади нельзя — тогда холодильник элементарно не влезет в положенное ему место.
И для холодильника «side-by-side» тоже не делают розетку прямо за ним. Её размещают в цоколе соседнего ящика или над холодильником. Высота, в зависимости от модели, примерно 180-190 см.
Духовка
Духовку обычно ставят или под варочной панелью, или в пенале. В шкафу она может размещаться одна или вместе с СВЧ. Это всё влияет на размещение розетки.
Если духовка стоит под варочной панелью, розетку делают в цоколе. Иногда её монтируют за соседним шкафчиком, в 70 см от пола. Но такое расположение будет мешать выдвижным ящикам. Придётся подрезать один из них, чтобы задняя стенка не упиралась в розетку. А любая подгонка или индивидуальная работа увеличивает бюджет и время ремонта. Поэтому такой вариант лучше оставить для шкафчиков с дверцами.
Если духовка стоит в пенале, а рядом расположена микроволновка, розетку удобно встроить за СВЧ. Миковолновка меньше по габаритам, и за ней всегда остаётся пустое пространство, куда как раз хорошо помещаются розетки.
Для духовок, которые стоят в пенале отдельно, розетки врезают в цоколь.
СВЧ (микроволновка)
Микроволновки бывают отдельно стоящими и встраиваемыми. Отдельные стоят на рабочей поверхности, для них удобно расположить розетку в фартуке рядом. Лучше распланировать так, чтобы розетка была скрыта за корпусом микроволновки.
Встраиваемые микроволновки стоят в пенале (над духовкой или отдельно), в верхнем шкафчике или под рабочей поверхностью. Во всех этих случаях розетки делают за СВЧ (как мы помним, за прибором всегда остаётся свободное место).
Варочная панель
Варочные панели бывают трёх типов: обычные электрические, индукционные и газовые. Розетки нужны всем трём.
С первыми двумя проблем не возникает. А тот факт, что розетка нужна и газовой панели, во время ремонта, очевиден не всем. Да, сама плита работает от газа, но в современных моделях используется электроподжиг. Он работает так: вы поворачиваете ручку, и одновременно начинает идти газ и проскакивает искра, чтобы его поджечь. Вот для этой системы поджига как раз и нужно электричество.
Под варочной панелью может стоять духовка или обычный шкафчик. Розетку в любом случае делают в цоколе.
Вытяжка
Вытяжки делятся на встраиваемые и купольные (отдельные). Для встраиваемой розетку делают где-нибудь рядом, так, чтобы её закрывал шкафчик. А для купольной
Посудомоечная машина
Розетку прямо за посудомойкой делать нельзя — она попросту не встанет на место. Можно сделать её в цоколе соседнего шкафчика, но если посудомоечная машина расположена рядом с раковиной, как это часто бывает, лучше сделать её повыше, в 25 см от пола. В шкафчике под мойкой обычно как раз есть свободное место.
Тогда, если вдруг из машины потечёт вода, она не попадёт в розетку. Не нужно будет бежать к щитку и вспоминать, где именно отключается посудомойка. Можно будет просто открыть дверцу и отключить прибор из розетки.
Измельчитель
Измельчитель бытовых отходов — полезный прибор, который монтируется под раковиной. Розетку для него делают рядом, под мойкой (рядом с розеткой для посудомоечной машины).
Стиральная машина
Если санузел слишком тесный, стиральную машину переносят на кухню.
Розетку для неё монтируют так же, как и для посудомоечной. Можно установить в цоколе соседнего шкафчика, но лучше — под мойкой, в 25 см от пола. На случай каких-то проблем со стиральной машиной всегда лучше, если к розетке есть свободный доступ.Морозильная камера
Если в семье делают много заготовок на зиму, встроенной в холодильник морозилки может не хватить. Тогда устанавливают дополнительную. Есть модели, которые встраиваются под рабочую поверхность (компактные) или в пенал (большие), бывают отдельно стоящие.
Розетки располагают по тому же принципу, что и для холодильника. Для встраиваемой морозилки её делают в цоколе рядом, для отдельной — тоже в цоколе или сзади, в 25 см от пола.
Розетки на фартуке
Для тех приборов, которые будут стоять на рабочей поверхности, делают розетки в кухонном фартуке над столешницей. Чтобы их хватило для всех приборов, нужно заранее составить список того, что вы будете использовать. Причём в него включается не только то, что будет стоять там постоянно, но и те приборы, которые вы достаёте от случая к случаю.
Этот список индивидуален для каждой хозяйки, но для примера перечислим, что может стоять на кухне:
- электрочайник;
- кофемашина или кофеварка;
- тостер;
- блендер;
- пароварка или мультиварка;
- электрогриль;
- фритюрница;
- электрическая мясорубка;
- кухонный комбайн.
Советуем также предусмотреть дополнительную розетку для зарядки телефона или планшета. Так вы без проблем сможете найти нужный рецепт или ролик со способом приготовления (или просто совместить готовку с просмотром любимого фильма).
И ещё одну розетку стоит запланировать на всякий случай. Для техники, которую вы забыли, или для новой, которая может появиться позже. Ведь технологии развиваются так стремительно, что практически каждый год появляется что-то новое.
Когда общий список готов, нужно прикинуть, как приборы будут стоять на рабочем столе. Не стоит монтировать все розетки вместе, одной группой. Так будет неудобно пользоваться бытовыми приборами. Лучше разделить их на несколько групп в разных зонах. Например, в одном месте поставить чайник и тостер, в другом — оставить розетки для мобильной техники.
Чтобы визуально кухня смотрелась симпатичнее, розетки лучше прятать за бытовыми приборами, которые будут постоянно стоять на месте. Например, за микроволновкой или кофемашиной поместится по паре — для них и какой-нибудь другой техники.
NB! Это самый вариативный и индивидуальный пункт планировки. Кому-то хватит 1-2 розеток, другим и 6 будет мало. Именно поэтому и нужно составить чёткий список.
Подсветка кухни
Для подсветки кухни не делают розетку, а выводят кабель. Но этим занимаются вместе с установкой розеток, поэтому мы включили подсветку в наш список.
Итак, для подсветки нужно сделать вывод кабеля. Обычно оставляют около полуметра, это длина с запасом. Позже, когда будут собирать кухню и устанавливать подсветку, лишнее отрежут. Где же нужно сделать вывод? Для этого нужно знать, куда будет устанавливаться подсветка, и где будет прятаться трансформатор.
Самый частый вариант — подсветка над рабочей зоной, под верхними шкафчиками. Вывод для неё делают чуть выше нижнего края одного из верхних шкафчиков.
Иногда делают кухонный гарнитур до потолка, и верхнюю часть составляют из двух ярусов, один нависает над другим. Тогда подсветку монтируют ещё и под самым верхним ярусом. Вывод кабеля для неё прячут под потолком, над кухней или за самым верхним шкафчиком.
Бывает, подсвечивают и цоколь. Это удобно, если нужно зайти на кухню ночью, попить воды или проверить холодильник. Подсветка у пола помогает не споткнуться и в то же время не настолько яркая, чтобы резало глаза с непривычки. Вывод кабеля для нижней подсветки тоже делают в цоколе.
Подведём итоги
Мы очень надеемся, что смогли этой статьей привлечь ваше внимание к важности своевременного и вдумчивого планирования электрики в кухонной зоне. Теперь, когда вы вооружены знаниями и четким перечнем того, что нужно учесть, можете приступать к проектированию кухни вашей мечты.
Обязательно составляйте полный список бытовой техники, которую вы планируете использовать на кухне. Не забывайте даже о тех приборах, которые вы «может быть когда-нибудь» захотите докупить потом – предусмотреть розетку «про запас» гораздо проще, чем потом тянуть провода и удлинители от других розеток.
Важный совет! Не откладывайте вопрос планирования кухни на потом, так как электрика, как правило, монтируется на достаточно раннем этапе ремонта. А это значит, что уже спустя несколько недель после его начала, прораб потребует от вас окончательный вариант расстановки кухни и электрики к ней. Мы рекомендуем составлять проекты кухни в различных салонах еще до начала самих работ, чтобы подойти к этапу разводки проводов в квартире во всеоружии. В конце концов, расчеты в салонах вас ни к чему не обязывают.
Смотрите больше на видео:
схемы + советы — INMYROOM
Советы
Подробное руководство по грамотному размещению розеток для каждого кухонного прибора и дополнительной техники
Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.
Ольга Кашпурова
Дизайнер интерьера
Своей страстью считает создание функционального, красивого и уютного дома
«Как разместить розетки на кухне?» — один из самых популярных вопросов в моей практике. Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.
Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.
Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.
Вам пригодится:
Автоматический выключатель DX³ 6000 на 10 кА. Тип: C-3П, 400 В — 40 А, на 3 модуля
Автоматический выключатель TX³ 6000 на 6 кА. Тип: C-1П, 230/400 В — 16 А, на 1 модуль
Автоматический выключатель дифференциального тока DX³ 6000 на 10 кА. Тип: С-1П+Н, 230 В — 16 А, тип AС на 30 мА, на 2 модуля
Модуль защиты от перенапряжений «POP», 275 В
Розетка для холодильника
Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.
Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.
Розетки для варочной поверхности и духового шкафа
Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.
Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.
А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.
Розетки для посудомоечной и стиральной машин
ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.
Розетка для микроволновой печи
Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.
Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.
Розетка для вытяжки
Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.
Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.
Розетка и выключатель для подсветки
А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.
Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.
Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.
В коллекции Céliane 44 варианта декоративной отделки рамок.
Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы.
Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте.
Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.
Розетки для мелкой бытовой техники
Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.
Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.
Розетки для телевизора, кондиционера и гаджетов
Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.
Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.
Совет INMYROOM: очень распространенная проблема — уйти и забыть выключить свет. Одно дело, если вы вышли на 15 минут в ближайший магазин, а другое — в офис на целый день. Мало того, что лампочки приходится менять чаще, так еще и растут коммунальные платежи. Для забывчивых есть прекрасное решение — датчики движения: стоит вам выйти из комнаты, и через пять минут датчик принудительно выключает свет. Для самых забывчивых компания Legrand разработала датчики, которые еще и выключат за вами утюг из розетки, перекроют воду в кране и отключат газовую плиту.
Датчики могут крепиться как на стену, так и на потолок, отличаются по форме и дизайну, поэтому вы без проблем найдете тот, который идеально впишется в ваш интерьер.
Датчики движения Legrand можно установить самостоятельно.
Они легко крепятся на стену или потолок.
К тому же имеется модель IP55 для монтажа на улице.
Подводим итоги
Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
Для встроенного холодильника розетку лучше размещать в цоколе кухни.
Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
Расположение розетки непосредственно за духовым шкафом — недопустимо.
Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.
На обложке: дизайн-проект UD Base
электрика — Избавление от жесткого провода для посудомоечной машины
спросил
Изменено 5 лет, 5 месяцев назад
Просмотрено 28 тысяч раз
Я устанавливаю новую посудомоечную машину. Я хотел бы пойти с вилкой и розеткой, хотя старая была жестко подключена к дому. Что мне делать, чтобы позаботиться о проводной линии?
- электрика
- посудомоечная машина
2
Приобретите сетевой шнур длиной не менее 6 футов. Проведите кабель питания от дома к посудомоечной машине в пространство под раковиной. Установите электрическую коробку и обычную розетку на эту линию электропередач. Закрепите его на задней стенке основания раковины. Проведите шнур от посудомоечной машины в основание раковины вместе с водопроводными трубами. Вставьте этот шнур в новую розетку. стр.
3
Проводная линия может использоваться для питания розетки. Нет смысла запускать новую цепь, если это отдельная цепь.
Независимо от того, используете ли вы розетку или нет, розетки (не розетки) в цепи, питающей посудомоечную машину, теперь должны быть защищены GFCI.
Из Национального электротехнического кодекса 2014 и 2017 гг.:
210.8(D) Отводной контур кухонной посудомоечной машины. Защита GFCI должна быть обеспечена для розеток, питающих посудомоечные машины, установленные в жилых помещениях.
Итак, вы можете купить розетку GFCI (более дешевое решение) или автоматический выключатель GFCI для цепи, к которой она подключена.
Удачи в вашем проекте!
3
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.Электрическое соединение посудомоечной машины соответствует коду?
Задавать вопрос
спросил
Изменено 1 год, 7 месяцев назад
Просмотрено 17 тысяч раз
Когда я снял посудомоечную машину, чтобы выровнять полы и установить новый пол, я обнаружил вот что:
Похоже, электрик просто оставил провод торчать из отверстия в стене, но не достаточно, а затем тот, кто устанавливал посудомоечную машину, тянул и рвал стену, пока не набрал достаточно шнура.
Я живу в Рок-Хилл, округ Йорк, Южная Каролина. Это соответствует коду? Как мне узнать? Нужно ли вызывать электрика? Могу ли я исправить это самостоятельно? Или мне оставить как есть?
- электрика
- соответствие нормам
- посудомоечная машина
2
Для устройства с проводным подключением выполняется одно из двух условий, чтобы соединение соответствовало Коду:
- Устройство снабжено распределительной коробкой, в которой могут быть выполнены подключения полевой проводки, или
- Устройство представляет собой «хлыст» из веревки или гибкого провода с оголенными концами — он предназначен для подключения к распределительной коробке, устанавливаемой на месте.
Если первое, то повреждение гипсокартона — чистая небрежность (и, если вы спросите меня, его нельзя квалифицировать как «аккуратное и качественное» — я полагаю, для прокладки кабеля можно использовать какой-нибудь кронштейн LV?). Если ваша посудомоечная машина делает последнее (что я подозреваю), вам нужно установить коробку и зажим NM для кабеля (подойдет «удобная коробка», установленная на поверхности, как и старая рабочая коробка, врезанная в стену), а затем используйте лицевую панель с выбивным отверстием на передней панели вместе с кабельным зажимом или втулкой, чтобы направить штырь прибора в коробку.
Это идеально соответствует коду, просто беспорядок. Ваша посудомоечная машина, как и многие другие, имеет прямое подключение, а распределительная коробка является частью посудомоечной машины. Никаких дополнительных распределительных коробок здесь не требуется. Он также не требует защиты GFCI, поскольку он уже существует, а не является новой схемой.
3
Все электрические соединения должны быть выполнены в специальном поле. Вы можете установить одинарную коробку «старой работы» в стену. Накрутите новый более длинный кусок провода для подключения к коробке посудомоечной машины. Вам понадобится накладка с отверстием и зажим для защиты провода. Текущий код требует GFCI для новых установок, но, поскольку это ремонтные работы, вам не требуется обновляться до GFCI. В моем штате посудомоечные машины освобождаются от защиты GFCI даже при новых установках. Я слышал, что в некоторых штатах требуется, чтобы все подобные работы выполнял лицензированный электрик. Многие штаты позволяют домовладельцу делать все там Электричество. Чтобы вы знали, было бы неплохо проверить ваш штат с поправками на электроэнергию.
4
Заделайте кабель в оболочке из NM с помощью фиксатора/зажима в коробке в стене. Установите емкость с металлической крышкой. Подключите 6-футовый косичку и подключите ее к встроенной коробке посудомоечной машины.
Я работаю плотником около 15 лет, последние 10 лет я занимаюсь ремонтом элитных помещений.
