Электропроводка в деревянном доме | Уралбрус

Вопросу планировки и монтажа электрической проводки в деревянном частном доме необходимо уделять первостепенное значение. Основная особенность монтажа электропроводки в частном деревянном доме — повышенные требования пожарной безопасности.

Некачественно сделанная схема расположения или монтаж электропроводки резко повышает возможность возгорания деревянного здания.

В соответствии с нормами пожарной безопасности, в деревянном доме разрешено делать как открытую, так и закрытую электропроводку. Но и в том, и в другом случае она обязательно должна быть защищена надежной оболочкой — например, кабель-каналами.

Преимущества скрытой электрической проводки в деревянном частном доме

Разумеется, не всем заказчикам нравится, когда электрическая проводка установлена в наружных кабель-каналах поверх стен. Такой способ монтажа электропроводки максимально прост, но очень часто защитные короба, даже стилизованные под древесную фактуру, выбиваются из общего дизайна интерьера и несколько портят внешний вид, нарушая гармонию и комфорт.

В таких случаях значительно разумнее сделать скрытую электропроводку, которая не изменит целостность композиции в помещениях и не будет обращать на себя ненужное внимание. Кроме того, наружная проводка имеет еще один важный недостаток — доступность для маленьких детей, которые так часто любят что-то разбирать, познавая мир.

Этого минуса полностью лишено скрытое размещение электрической проводки. Но и здесь надо быть аккуратным и внимательным. Грамотные конструкторы при проектировании схемы расположения электрической Вашего дома обязательно предложат Вам сделать кабель каналы заранее, до сборки дома на участке.

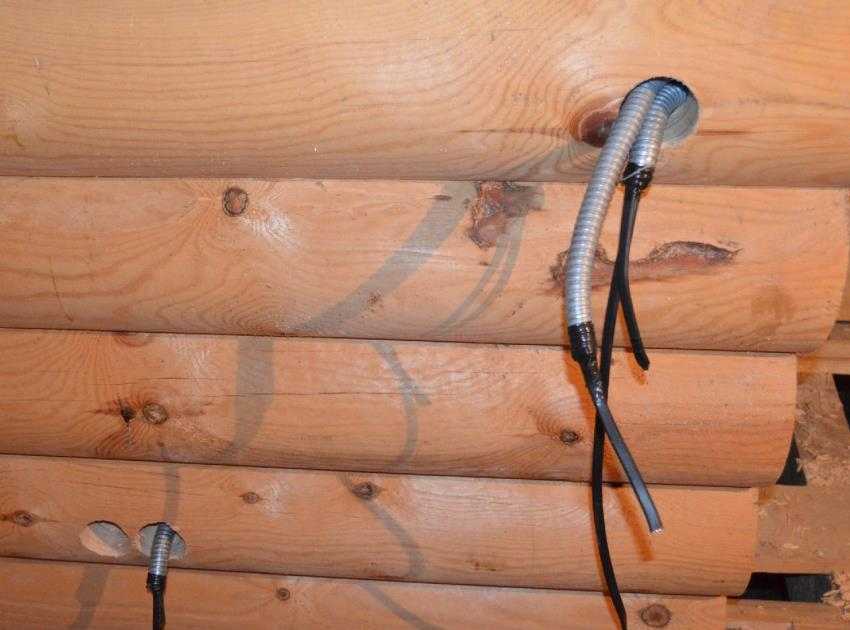

Достоинства технологии заводского сверления электрических каналов на этапе изготовления сруба

Современное производство ведущих производителей деревянных домов позволяет просверлить кабель-каналы и выполнить прокладку электрической проводки внутри стены прямо на заводе. А затем вывести провода наружу в тех местах, где это необходимо (к розеткам, счетчикам, выключателям и др. ).

Для того чтобы выполнить монтаж электропроводки в заблаговременно просверленных полостях, заказчику надо заранее, еще на стадии подготовки эскизного проекта, тщательно, во всех деталях продумать расположение мебели, светильников и электроприборов в комнатах своего будущего дома.

Только так можно сделать вывод контактов именно в тех местах и на той высоте, где это требуется. После того, как все тонкости вывода электрических контактов продуманы, схема расположения электрической проводки переносится на эскизный проект и подписывается заказчиком.

Далее эскизный проект со схемой размещения электропроводки отправляется на деревообрабатывающий завод, где согласно схеме в стенах строящегося дома просверливаются каналы. Чтобы определить их месторасположение в дальнейшем, при сборке стены в канал протягивают стальную.

Основные достоинства предварительного сверления каналов в соответствии со схемой расположения электрической проводки заключаются в следующем:

• Максимально возможная защищенность электропроводки
• Увеличение скорости сборки деревянного дома, поскольку нет необходимости тратить время и силы на ручное сверление полостей под электрическую проводку
• Отсутствие «человеческого фактора» и неизбежных погрешностей и ошибок, которые возникают при использовании ручного труда, а не автоматики

Настоятельно рекомендуем отнестись к монтажу электропроводки максимально ответственно и сделать ее так, как советует большинство специалистов — в скрытых каналах, просверленных в заводских условиях.

<<< Назад ко всем статьям

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Содержание

• Какая электропроводка подходит для деревянного дома?
• Необходимые комплектующие
• Подготовительные работы
• Монтажные работы: пошаговая инструкция
• Особенности закрытой проводки

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

   Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

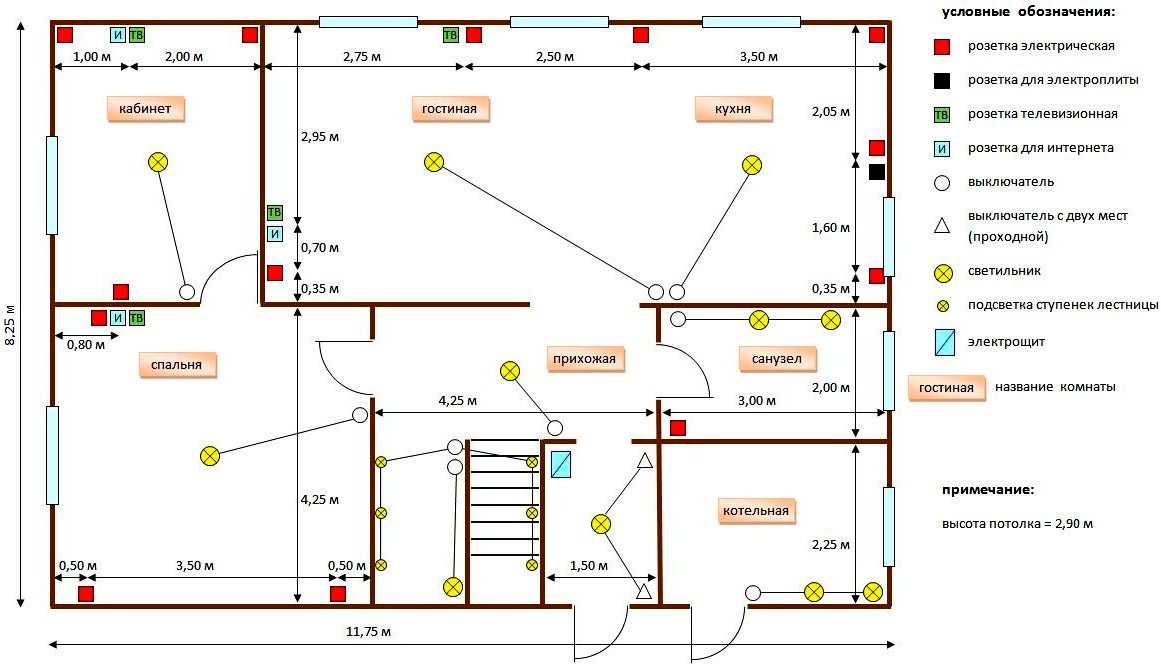

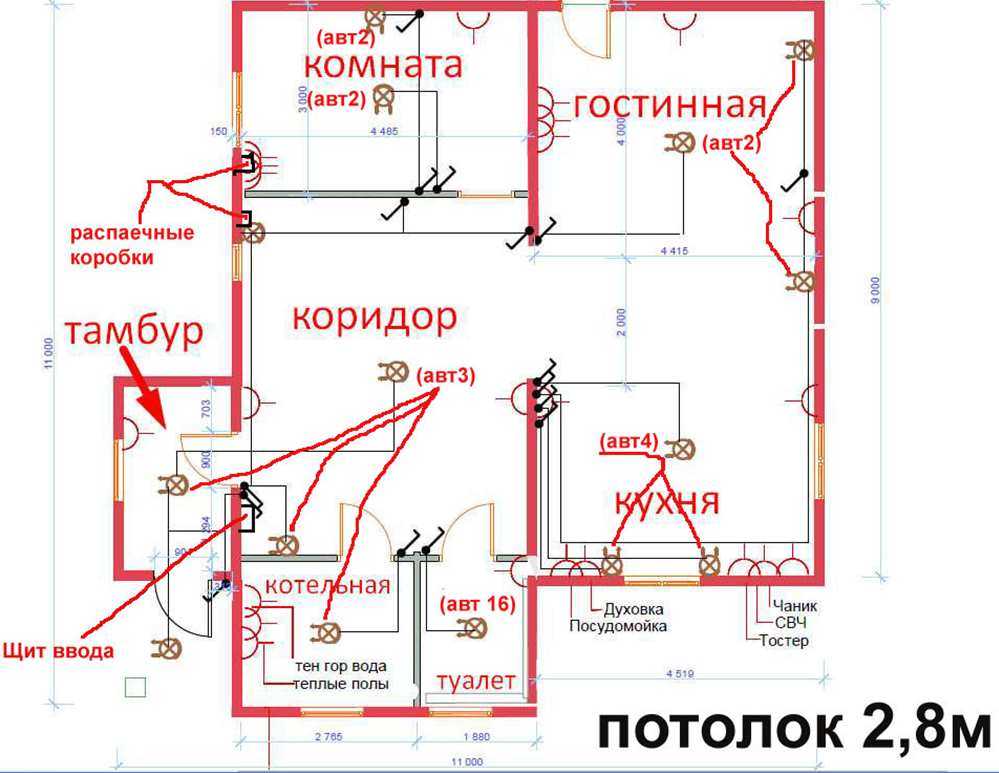

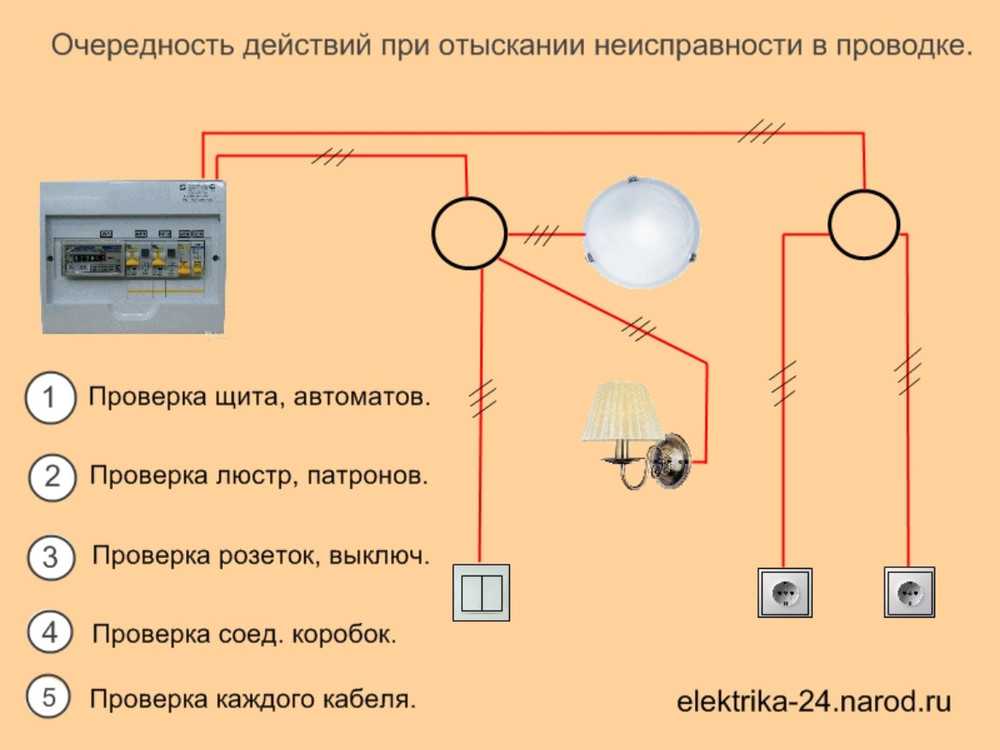

   Примерная схема электропроводки

3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.	Провод из меди		Провод из алюминия
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
0,75	8,0	1,8	—	—
1,0	9,0	2,0	—	—
1,2	—	—	8,0	1,8
1,5	12,0	2,6	—	—
2,0	—	—	12,0	2,6
2,5	20,0	4,4	16,0	3,5
4,0	25,0	5,5	20,0	4,4
6,0	32,0	7,0	25,0	5,5
10,0	50,0	11,0	40,0	8,8
16,0	65,0	14,3	50,0	11,0
25,0	95,0	21,0	70,0	15,4

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

1. Укладка главного кабеля.
2. Установка распределительных коробок.
3. Установка розеток и выключателей.
4. Монтаж осветительных приборов.
5. Установка электрощитка.
6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

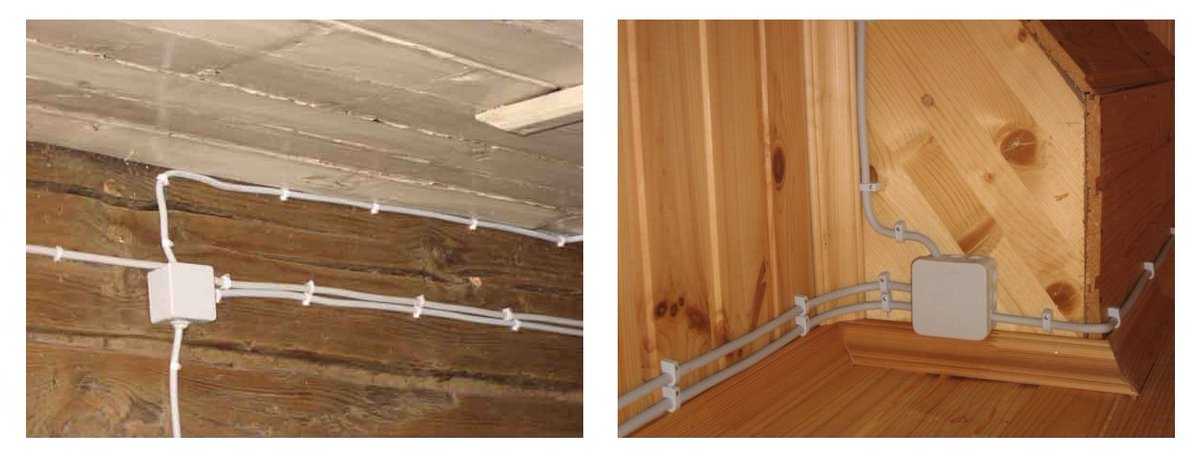

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

   Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

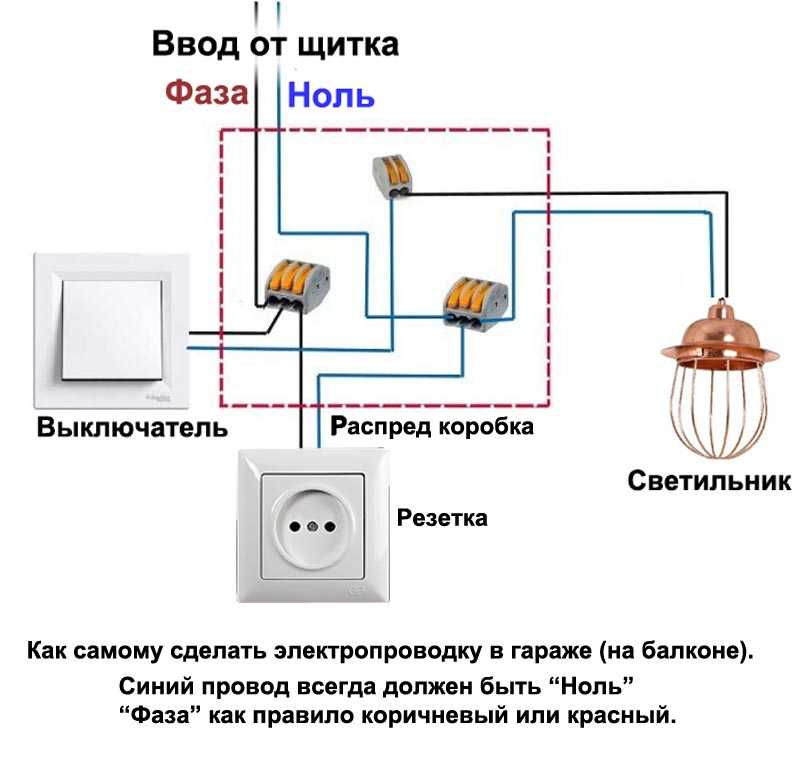

Внутри распределительной коробки кабель можно присоединить несколькими способами:

1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

   Указана примерная разводка кабелей

2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

   Проводки вставляются до щелчка

3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

   К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

1. Встроенные
2. Накладные
3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
2. Опломбированный счётчик расхода электричества
3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

   Простейший вариант для деревянного дома

4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

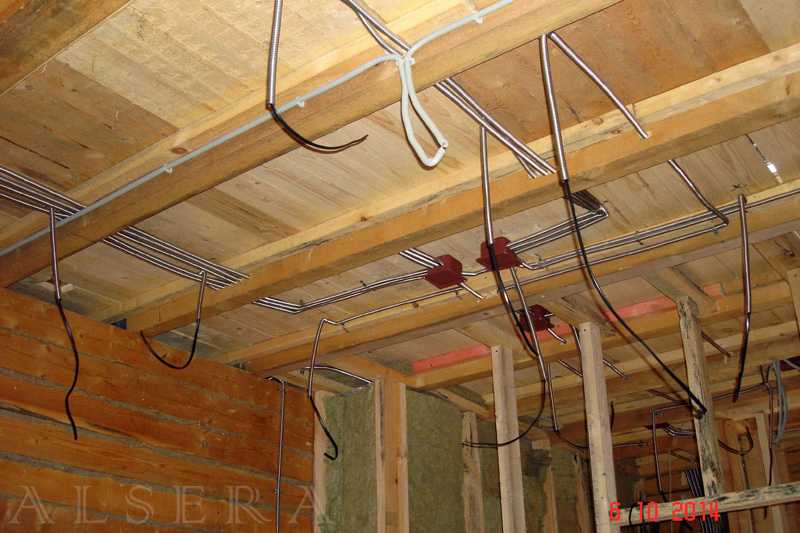

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

• Автор: Максим Овсянников
• Распечатать

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.

Оцените статью:

(19 голосов, среднее: 3.9 из 5)

Поделитесь с друзьями!

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Этапы монтажа электропроводки в деревянном доме следующие:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене.

В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее измеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

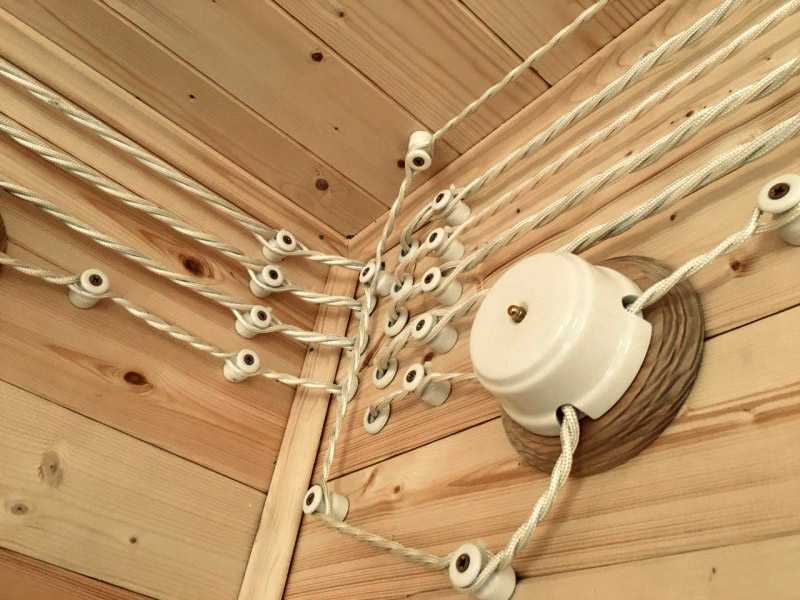

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

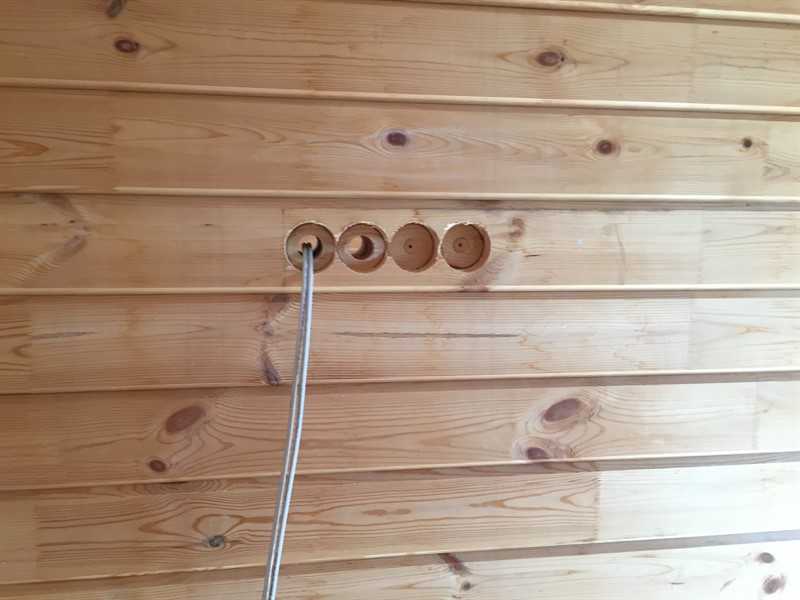

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

7. Установка заземляющего устройства.

Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.

По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

Молоков Александр

Инженерные коммуникации в деревянном доме: окна, отопление, утепление, электричество

Мало построить стены, обустроить стропильную систему и покрыть крышу — в любом здании нужно приложить массу дополнительных усилий: установка окон в деревянном доме, прокладка коммуникаций, утепление, отделка и множество второстепенных задач по решить.

Содержание

1. Устанавливаем окна в деревянный дом
2. Утепляем деревянный дом
3. Отопление
4. Электричество
5. В заключении

Устанавливаем окна в деревянном доме

В первую очередь следует определиться, какие окна будут в деревянном доме:

• Деревянные.
• Пластик.

Пластиковые окна ПВХ относительно молоды, но уже успели зарекомендовать себя с лучшей стороны. Они прекрасно сохраняют тепло в помещении и имеют доступную приемлемую стоимость. Но деревянные окна вдобавок могут дышать.

Чтобы не возникло проблем при эксплуатации окон, необходимо правильно провести монтажные работы. Деревянные дома из бруса отличаются от домов из кирпича тем, что их проемы нельзя закладывать в случае ошибки и нельзя штукатурить, скрывая допущенные неточности.

При установке пластиковых окон в деревянном доме необходимо следовать инструкции:

• На концах проемов вырезается шип (специальная гребенка) размером 3х3 см.
• С помощью джута (рулонной пакли) утепляется.
• На утепленный конек монтируется обсадной брус размером 10х15 см, посередине которого выпиливается паз 5х5 см.

Гребень выполнен только в вертикальной плоскости, а кожух выполнен с трех сторон. Это позволит окну скользить вертикально и предотвратит горизонтальное движение. Между стеной и верхней обшивкой необходимо предусмотреть зазор в 6-7 см, который придется запенить.

Далее устанавливается окно, и все щели заполняются монтажной пеной. Чтобы сохранить красивые деревянные дома, лишнее после затвердевания срезают и склеивают.

Кроме того, древесина может дать усадку. К 4-5 годам она составит 0,5-1 см на 3-х метровой стене. Стоит помнить об этом и не устанавливать окна вплотную к раме со всех сторон.

Установка окон в деревянном доме не представляет сложности. Если у вас мало опыта такой работы, вы можете не переживать за успех, достигнутый самостоятельно. Но предпочтительнее доверить работу профессионалу.

Утепляем деревянный дом

Деревянный дом рекомендуется утеплять снаружи и изнутри. После тщательного осмотра все работы выполняются в следующем порядке:

1. Утепление потолка.
2. Изоляция стен.
3. Изоляция пола.

Потолок сильнее всего поглощает теплый воздух, поэтому начинать следует с него. Раньше для защиты от утечек тепла через чердак наверх насыпали опилки, позже их заменили керамзитом. Сегодня строительный рынок предлагает огромное разнообразие материалов, выбор которых зависит от финансовых возможностей покупателя. Одним из главных условий является то, что минимальная толщина теплоизоляционного слоя составляет 15 см.

Нельзя забывать о пароизоляции, которая защитит утеплитель от впитывания влаги. Самые простые варианты – полиэтиленовая пленка или рубероид, но на этом экономить не стоит.

Современные деревянные дома имеют отличные теплоизоляционные свойства стен, однако они должны быть надежно утеплены. Сначала нужно закопать, используя паклю или мох, джут. Они легко проталкиваются в щели, а их свойства не теряются с годами.

Наибольшие потери тепла происходят в углах. Уложив слой пакли, их нужно обить досками. Заделку следует начинать снизу. Закончив обработку поверхностей с улицы, приступают к внутренней части.

Чтобы не портить микроклимат, которым обладают различные, в том числе и финские деревянные дома, рекомендуется использовать экологически чистые материалы, которые не будут мешать дышать стенам.

Утепление часто делается изнутри, чтобы не нарушать внешнюю благодать. По периметру набиваются деревянные рейки (интервал равен ширине утеплителя) и в полученные пазы укладывается теплоизоляционный материал.

После обивки поверхности гипсокартоном. Не забывайте о гидроизоляции.

В деревянном доме также рекомендуется делать теплый пол. Для его обустройства вам потребуются:

• Термодатчики и термостат.
• Теплоизоляционная подложка.
• Скотч.
• Пленка для теплого пола.

Расстилаем на полу светоотражающую подложку, которая продается отдельно. Полосы скрепляются между собой скотчем. Доставив пленку для теплого пола, необходимо ознакомиться с прилагаемой инструкцией – в ней все подробно описано.

Разослав теплый пол и подключив термодатчик, сверху укладывается линолеум, а затем ламинат. Все готово, можно тестировать.

Отопление

Отопление в деревянном доме может сделать каждый. Котельное оборудование (газовое или электрическое) рекомендуется устанавливать в отдельном подсобном помещении. Если было организовано качественное утепление, достаточно разместить в каждой комнате по одному небольшому радиатору.

Обвязку рекомендуется организовать таким образом, чтобы все батареи соединялись одной трубой, по которой будет циркулировать теплоноситель. На стене в центральной комнате можно установить термостат, который будет поддерживать постоянную температуру и управлять котлом.

Вы можете заказать проектирование системы отопления, стоимость которого составит около 50-60 рублей за квадратный метр.

Электричество

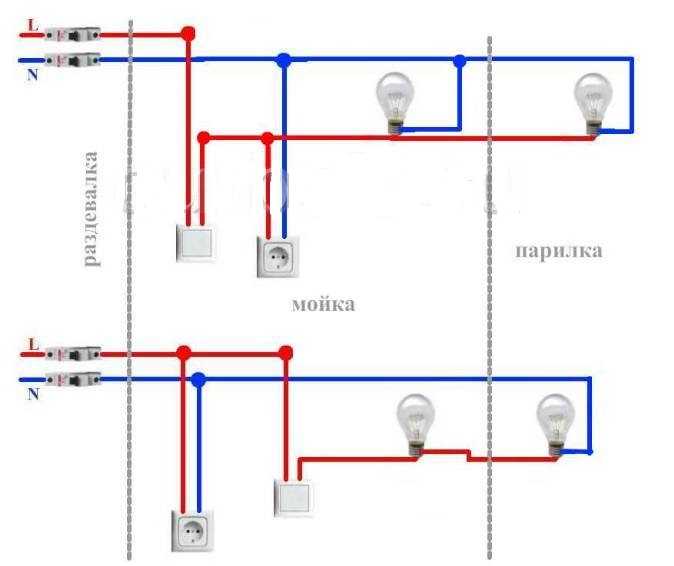

Электропроводка в деревянном доме, как правило, выполняется надземной. Он включает в себя прокладку проводов по потолку и стенам. Кабель принято прокладывать в защитном коробе из ПВХ.

Соединение проводов осуществляется в коробках, выключателях и розетках, доступ к которым должен быть открыт. Если кабель проходит через потолок или стену, его помещают в металлическую трубу или гофру.

Стены покрыты специальным огнеупорным раствором для дополнительной противопожарной защиты. Установите распределительную коробку в недоступном для детей месте.
