Как выбрать сечение кабеля для частного дома |

При строительстве дома, возникает вопрос, кабелем какого сечения будет проложена электропроводка и как будут подключены отдельные электроприборы. Как обычно, можно доверится профессионалам и заказать проект электроснабжения дома. Также можно имея общие знания по электрике, самостоятельно выбрать сечение необходимых кабелей. В данной статье я постараюсь объяснить, как правильно и проще всего выбрать сечение кабелей.

Сечение кабеля, проще всего выбрать по мощности присоединённых электроприборов. Чем выше присоединения мощность, тем больше сечение проводника. Так как кабель меньшего сечения дешевле, то возникает соблазн сэкономить. Только экономия в этом случае должна быть обоснована. Если кабель выбрать сечением меньше необходимого, тогда кабель будет греться и возникает опасность возгорания изоляции.

Кабели разделяются по материалу проводника, на кабели с алюминиевыми и медными проводниками. Раньше наиболее распространены были алюминиевые кабели. Но они обладают большим сопротивлением по сравнению с медными кабелями, имеют большее линейное расширение, подвержены коррозии и поэтому считаются менее безопасными. В настоящее, для электропроводки частных домов, применяются в основном медные проводники.

Для определения необходимого сечения кабеля электропроводки, необходимо посчитать всю присоединяемую мощность электроприемников дома. На каждом электроприборе написана мощность измеряемая в Ваттах или Киловаттах (русское обозначение – Вт, кВт международное – W, kW),   1 Киловатт = 1000 Ватт.

На электроприборах вместо мощности может указываться сила тока. В таком случае нужно воспользоваться формулой:

P = I * U

P – мощность, в Ваттах;  I – сила тока, в Амперах;  U – напряжение сети, в Вольтах (220 Вольт).

Например на вашем телевизоре указана сила тока – 0,9 А



Подставляем в формулу – Р = 0,9*220, получаем мощность телевизора Р = 198 Ватт

Общая мощность считается примерно, с увеличением в большую сторону. Если мощность неизвестна, так бытовую технику вы еще не приобрели, то можно воспользоваться ниже приведенной таблицей.

Приблизительная мощность бытовых электроприборов:

Телевизор100-400 Вт
Обогреватель
1000-2500 Вт
Кондиционер1000-3000 Вт
Холодильник300-600 Вт
Утюг2200 Вт
Электрочайник1000-2000 Вт
Водонагреватель накопительный1500 Вт
Пылесос400-2000 Вт
Электроплита7000-10000 Вт
Стиральная машина2500 Вт
Посудомоечная машина2000 Вт
Микроволновка800-1000 Вт
Компьютер200 Вт
Принтер350 Вт
Люстра с лампами накаливания100-500 Вт
Люстра с диодными лампами
10-100 Вт

Посчитав общую мощность планируемых к подключению электроприборов, мы определим общую нагрузку дома или квартиры. Определяя общую мощность подходите реально к тому сколько электроприборов может быть одновременно включены. Например кондиционер и обогреватель, скорее всего включать одновременно не будете. Исходя из общей нагрузки определяем сечение вводного кабеля. Далее распределяем приборы по группам электропроводки и определяем сечение кабелей электропроводки каждой группы. Сечение кабелей определяется по мощности, с помощью ниже приведенной таблицы.

Таблица выбора сечения кабелей и проводов скрытой электропроводки с медными жилами

Сечение жилы кабеля, мм²Мощность, кВт напряжение 220ВМощность, кВт напряжение 380В
1,54,110,5
2,55,916,5
48,319,8
610,1
26,4
1015,433
1618,749,5
2525,359,4

Например общая нагрузка дома подключенного к сети 220В – 12 кВт, сечение вводного кабеля должно быть не менее 10 мм².

Как правило, в частных домах групповые линии прокладываю кабелем ВВГ 3Х2,5мм². В этом случае нагрузка на групповую линию должна быть не более 5,9 кВт.

К светильникам и люстрам обычно прокладывается кабель ВВГ 3Х1,5мм²

Линии групповых сетей сечением ниже 1,5 мм² не допускаются, согласно правилам устройства электроустановок (ПУЭ)

Для подключения мощного электроприемника, рекомендуется прокладывать отдельную линию от вводного щита. Например для подключения электроплиты мощностью 9 кВт к сети 220В, нужно проложить отдельный кабель сечением не менее 6 мм².

7 советов по выбору силового кабеля для частного дома

Содержание статьи

Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

  • более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
  • более высокая коррозионная стойкость, чем у алюминия;
  • более высокая прочность;
  • более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
  • простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

  • низкая стоимость;
  • минимальный вес;
  • химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

  • механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
  • устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
  • устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
  • устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
  • максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

  • бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
  • резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
  • изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +900С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
  • изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

№4. Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

  • составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
  • суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
  • не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
  • когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;
  • электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

  • первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
  • вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
  • третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
  • четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
  • пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
  • шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.  Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +500С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

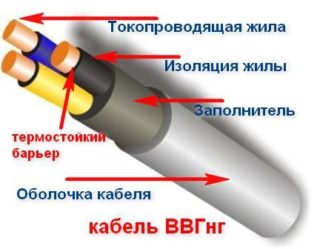

  • ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
  • АВВГ – тот же ВВГ, только с алюминиевыми жилами;
  • ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
  • ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +700С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

  • АВБбШв с алюминиевыми жилами;
  • ВБбШвнг с негорючей изоляцией;
  • ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

КГ

Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.

СИП

Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.

Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.

ЦАСБп

Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.

АПвПу

Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

  • по воздуху;
  • под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Какой кабель нужен для подключения дома к электросети

Одним из этапов проведения электричества на участок является выбор подходящего кабеля от столба к вводному щитку. Важно не только правильно рассчитать сечение проводника, но и выбрать марку, которая удовлетворит требования инспектора энергоснабжающей компании и в то же время прослужит долго. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

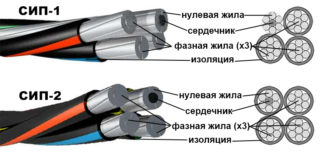

СИП-4

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

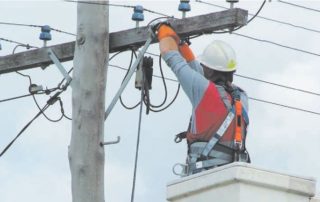

Электроснабжение частного дома

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Фото АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

Марки кабельной продукции для воздушной прокладки

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

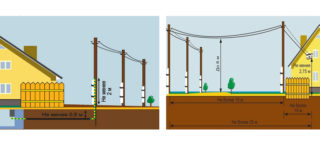

Воздушная прокладка линии

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Монтаж в земле

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт). О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техникиПотребляемая мощность в Вт
Осветительные приборы800
Телевизор150
Холодильник700
Компьютер50
Котел для нагрева воды1500
Теплые полы1800
Утюг700
Сумма5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт1233,5468
Потребляемый ток в I, в Aмперах4,59,113,615,918,227,336,4
Сечение проводников, в мм2111,52,52,546
допустимая длина кабеля в м*34,617,317,324,721,62327

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

  • для медных проводов;
  • для алюминиевых проводов;
  • по напряжению 220 или 380 В;
  • по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

 Токовые нагрузки проводов и кабелей
Сечение проводников в мм2Для одного проводаС двумя проводамиС тремя проводами
(алюминий)Способ прокладки прокладки
 воздушный воздушныйпод землейпо воздухупод землей
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390235335
185390310440270385
240465

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

  • по воздуху;
  • под землей;
  • по стенам зданий;
  • вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

  • АВК – с виниловой изоляцией и коаксиальной конструкцией;
  • СИП – повышенной прочности с самонесущей конструкцией;
  • АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
  • ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм2. Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм2 в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм2. Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм2, эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Каким кабелем сделать ввод в дом | Полезные статьи

Ввод электричества в дом выполняется на основании технического условия (ТУ), которое выдает электроснабжающая организация, и проекта электроснабжения. Подключение выполняется воздушным или подземным способом от ближайшей к строению опоре воздушной линии электропередач (ВЛЭП). О том, каковы особенности каждого способа и каким кабелем сделать ввод в дом, и пойдет речь далее.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый - самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками.
Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

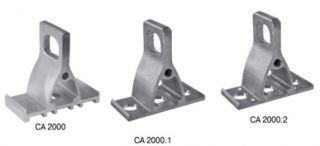

Крепление самонесущих кабелей возможно выполнить двумя способами:
    • на изоляторах;
    •  при помощи специальной арматуры.

Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

    • Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору.
    • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м.
«Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники.
Какой кабель нужен для ввода в дом при подземной прокладке
При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи.
Глубина траншеи:
    • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели.
    • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.

Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр.
Общие требования:
    • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом.
    • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке.
При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.



ввод под землей, со столба

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка. От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

Крепление СИП

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

Натяжка кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

  • ручная лебедка;
  • натяжное устройство;
  • динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

  • Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².Кабель
  • При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
  • Если прокладывают медный провод, то его сечение может быть 16 мм².Кабель 2

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Табл 1

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Табл 2

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

СИП

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

СИП 2

Как правильно выбрать сечение и марку СИП

СИП 3

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

СИП 4

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

СИП 5

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Кабель в земле

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Ввод в дом

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

Воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Гофрированный кабель-канал

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Кабель в земле

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Щиток

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Шкаф

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

  • предохранители;
  • рубильники;
  • автоматические выключатели;
  • счётчики.
  • измерительные приборы.

Видео по теме

Хорошая реклама



под землей, от столба, вводное устройство и выбор провода

Содержание статьи:

Правильная организация электроснабжения жилого помещения предусматривает расчет и монтаж вводной точки. Для обеспечения безопасности линии и долговечности ее эксплуатации следует соблюдать нормы ПУЭ. Ввод электричества в дом можно начинать после оформления документации и согласования мероприятий с энергопровайдером.

Административно-правовые нюансы

Подводом электричества к частному дому должны заниматься электрики с определенной группой доступа

Чтобы ввести в помещение электричество, владелец должен получить разрешительные документы от энергосбыта. Основанием для разрешения является проект ПВЭ, где детально описывается внутренняя электросеть, предоставляются расчеты мощности потребителей. После этого устанавливаются параметры выделенной мощности и потребительский лимит. Согласно ПВЭ определяются техусловия – способ подключения, особенности коммуникаций, инженерные аспекты.

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

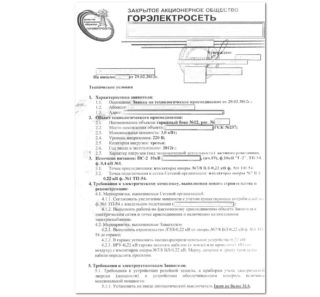

Пример ответа на заявку на технологическое присоединение

Владелец недвижимости направляет запрос в выбранную сетевую организацию. Компания рассматривает заявку на протяжении 15 дней. После положительного ответа подготавливаются документы:

  • заявление на техприсоединение по унифицированной форме;
  • схема энергоприемников;
  • копии документов о праве на здание или земельный надел;
  • заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

Если участок соответствует требованиям техусловий, работы на его территории выполняются за счет собственника. Мероприятия за пределами надела оплачивает сетевая компания. По окончании выполнения компания энергосбыта подключает помещение к сети после контрольного осмотра.

Правила подключения электричества к дому

Требования при подключении электричества к частному дому

Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:

  • расположение точек подключения – 25 м от границы с соседями;
  • расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
  • толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
  • необходимость заделывания вводной штробы негорючим материалом;
  • расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
  • соответствие мощности оборудования выделенной мощности 15 кВт;
  • расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.

Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.

Варианты правильного подключения

Ввод электроэнергии в частный дом можно выполнить двумя способами:

  • Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
  • Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.

Для укладки под землей используйте провода повышенной прочности.

Выбор кабеля для ввода в дом

Сравнение СИП-1 и СИП-2

Оптимальным материалом для домашней электросети будет СИП-кабель, который допускается использовать для организации линий с напряжением до 35 кВт. Провод состоит из 3-х фазных жил, обвитых нулевым, имеет качественное изоляционное покрытие из полиэтилена. Нулевой проводник из алюминия находится по центру скрутки.

Если СИП-кабель нужен для проводки от столба к дому по воздуху, стоит обратить внимание на изоляционный слой:

  • термопластичный полиэтилен изоляции СИП-1, СИП-1А, СИП-4 и СИПн-4 выдерживает температуру до +70 градусов;
  • сшитый полиэтилен материалов СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ выдерживает температурную нагрузку до 90 градусов, обеспечивает защиту от перегрузок и коротких замыканий.

Хороший кабель для прокладки в грунте имеет изоляционную поверхность из спрессованной бумаги с пропиткой, полиэтилена, ПВХ. Жилы ВБбШв или ПвБШв усилены ленточной изоляции. Для участков с рисками повреждения применяется ПаКШп с проволочной сеткой.

Специфика использования СИП

Использование провода в воздушной линии

Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:

  • предварительно установить опоры ВЛИ, закрепив на них зажимы;
  • сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
  • закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
  • выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
  • подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.

Делать натяжку нужно плавно, без перекосов до момента срыва головки динамометрического ключа.

Арматура для крепления СИП-провода

Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.

Перечень необходимых материалов

Анкерные кронштейны

В электротехнической практике применяются следующие виды арматуры:

  • Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
  • ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
  • Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
  • промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
  • Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

Расчет сечения кабеля для ввода в дом

На улице монтируется кабель СИП 2х16 или 4х16, внутри строения – ВВГнг-ls 2х6, 2х10, 4х6, 4х10. Подбор сечения для вводного кабеля, идущего в частный дом, осуществляется в зависимости от нагрузки потребителей, квадратуры комнат, надворных построек, наличия электроотопления и электроплиты.

ПУЭ устанавливают применение медного кабеля для организации сети. Норматив также отмечает зависимость сечения от напряжения на линии и параметров мощности. Чтобы не заниматься расчетами, стоит обратиться к таблице.

Ток автоматов, АМощность, кВтСечение кабеля, мм2
Сеть 220 ВСеть 380 В
51,12,61
61,33,21
102,25,31,5
163,58,41,5
204,410,52,5
255,513,24
32716,86
408,821,110
501126,310
6313,933,216

Подходящее сечение кабеля для ввода в дом – от 6 до 16 мм2. От счетчика до шины распредавтоматов однофазной сети актуален провод с сечением 6 мм2.

На улице применяется алюминиевый кабель с сечением 10 мм2, который не окисляется. Для прокладки в деревянный дом целесообразен медный, который не горит.

Как производится ввод электроэнергии в дом по воздуху

Подвод кабеля в дом

Вводить электролинию в жилое здание по воздуху можно двумя способами:

  • Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
  • Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

Особенности прокладки кабеля под землей

Прокладка кабеля под землей

Подвод электричества к частному дому под землей осуществляется в металлической трубе. Длина изделия соответствует протяженности маршрута с учетом поворота. Подземный способ предусматривает использование медных проводников с сечением 4 мм2, если линия удалена на 10 м. При удалении больше 10 м применяется кабель на 6 мм2. Сечение алюминиевого провода на дистанцию до 10 м – 12 мм2, от 10 м – 10-18 мм2.

Работы по вводу электричества в загородный или частный дом под землей выполняются пошагово:

  1. Выкапывается канал. Глубокий делать не стоит – хватит 60-90 см. Ширина траншеи – 40 см.
  2. Организуется подушка из песка слоем от 15 до 20 см. Для ее усиления и предотвращения проваливания материала можно сделать основание из кирпича или бетонных плит.
  3. На пластичных почвах или в местности, где высокий уровень грунтовых вод, организуется дополнительная защита. Из кирпичей или бетонных блоков делается водоотводный лоток, который сверху покрывается плитами.
  4. На неустойчивых грунтах выполняется монолитный железобетонный канал для кабеля. Его накрывают плитами с армирующим усилением.
  5. Стальная труба зачищается от мусора и укладывается в готовом канале.
  6. Соединяются элементы трубы с небольшим нахлестом друг на друга.
  7. Провод протягивается через металлическую трубу. Для мест изгиба действует правило – больший радиус, сохраняющий целостность изоляции.
  8. После укладки подводка покрывается плотным сыпучим материалом – щебнем, осколками кирпича или крупным керамзитом.
  9. Сверху сыпучих материалов выполняется песчаная подушка для защиты от разрыва проводников проезжающим транспортом.
  10. Канал закапывается извлеченным грунтом.

Организация линии электричества под землей от ЛЭП к частному дому занимает больше времени и обходится дороже. Но в сравнении с воздушной техникой подводка будет долговечной и надежной.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода

СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Вводить электрические магистрали в жилое здание можно по воздуху или под землей. Перед началом работ необходимо оформить разрешительные документы, подобрать СИП-кабель и его сечение.

Отправить ответ

avatar
  Подписаться
Уведомление о
