Схема котельной частного дома: принцип автоматизации и расположения оборудования

В отсутствии централизованного отопления, ответственность за обогрев жилья берут на себя котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, получится самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного вида котла и перечнем дополнительного оборудования отопительной системы.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоящие;
• пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла .

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Проектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

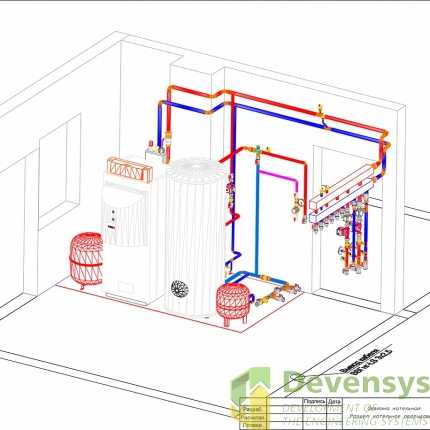

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак , радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

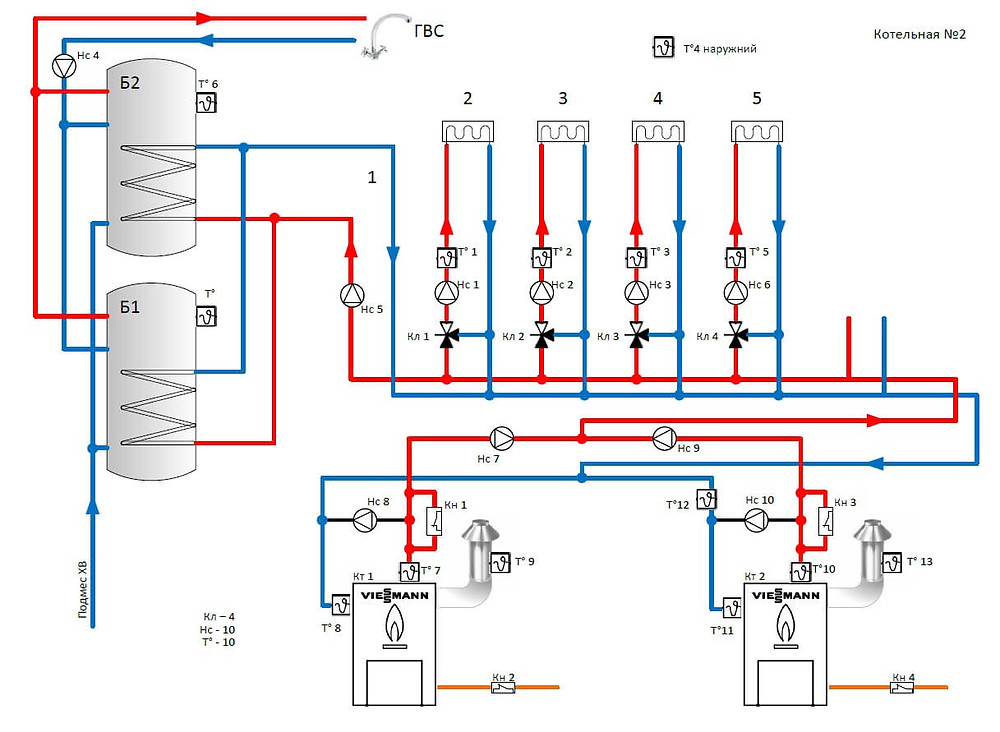

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

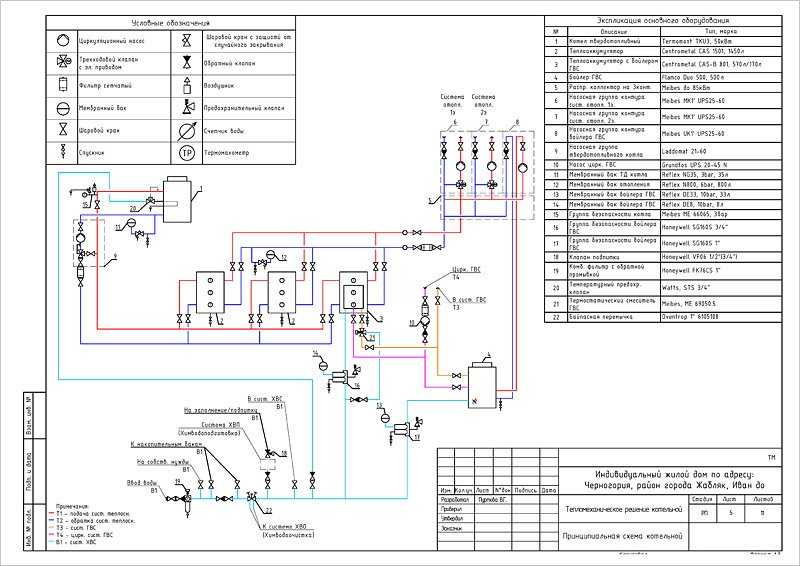

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

• открытый
• закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

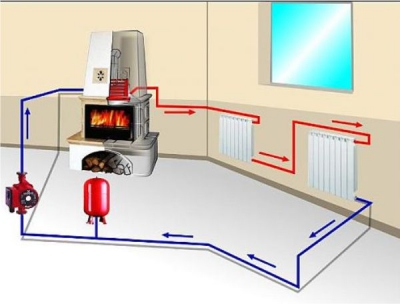

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Требования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.

При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.

Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.

Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.

Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

Оборудование для обустройства котельной

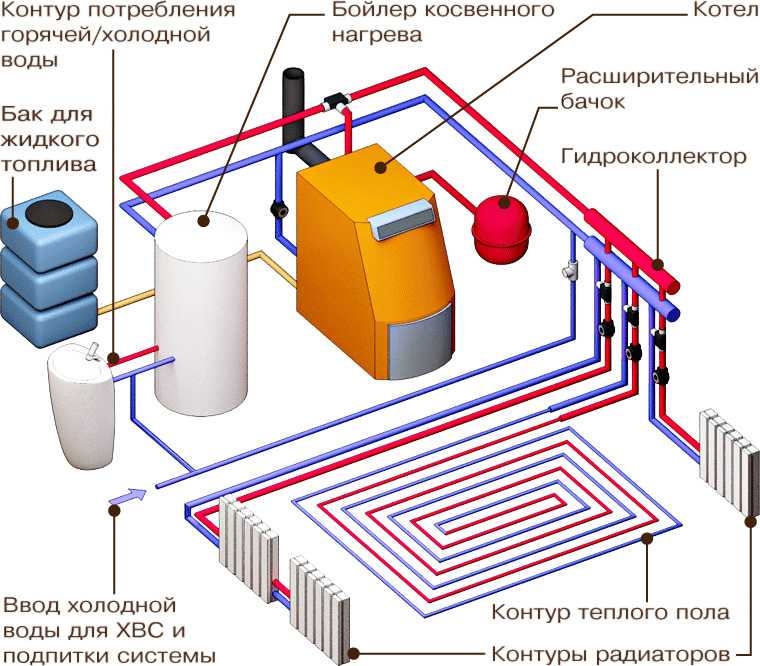

Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы. Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

Если дом имеет большую площадь, то необходима установка коллектора . Элемент распределяет теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками.

На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы.

В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

В отопительной системе обязательно есть две взаимосвязанные системы:

• дымоудаления — отвод дымовых газов;
• вентиляция — обеспечивает качественное сгорание топлива за счет притока воздуха.

Обе системы не менее важны, чем котельное оборудование.

Что такое «умный котел»

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.

Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.

Регулировать температуру воды или другого теплоносителя.

Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т. д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Газовая котельная для вашего дома

Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

• фундамент здания котельной должен быть обособленным от фундамента дома;
• в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
• под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
• под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
• для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
• в радиусе 0,7 м вокруг котла пространство должно быть свободным;
• внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены , выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция , находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

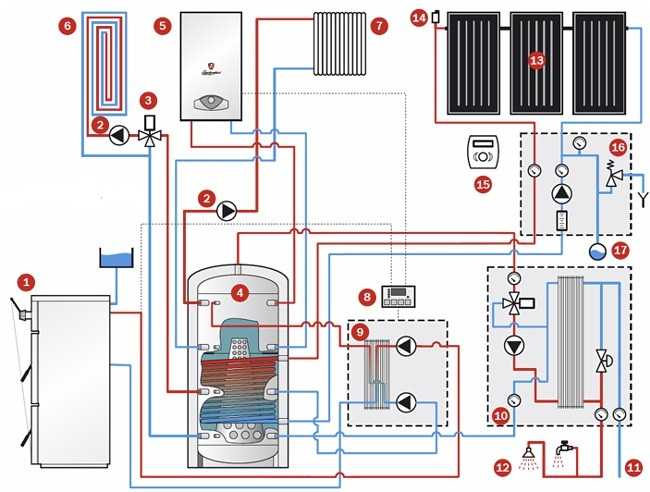

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор , оснащенный соответствующими бункерами, камерами для топлива и т. д.
• Обвязку ТТ котла , состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход .
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения .

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Преимущества котла на жидком топливе

Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

Электрический котел для частной котельной

Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную.

При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ.

Главную роль в вопросе экономии автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

автор Потапова Полина

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

• в помещении имеется окно с форточкой;
• объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
• высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.

е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

• котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
• дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
• в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

• Встроенная

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

• Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

• Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

• Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Как выбрать котел для отопления дома	Нормы проектирования котельной в частном доме
Дизельные котлы отопления	Модульная газовая котельная
Дровяной котел для отопления дома — монтаж своими руками	Как выбрать газовый котел для отопления частного дома
Газовая котельная в частном доме	Монтаж теплотрассы от отдельностоящей котельной до частного дома
Отдельно стоящая котельная для частного дома	Комбинированные котлы отопления: виды, особенности
Электрокотлы для отопления частного дома: особенности, как выбрать, применение

Услуги по данной тематике

Монтаж котельной в частном доме	Проектирование котельных
Монтаж котельных под ключ	Монтаж газового котла отопления
Монтаж газовых котельных	Монтаж котлов отопления дома
Монтаж электрического котла отопления	Монтаж твердотопливного котла
Монтаж пеллетного котла	Монтаж дизельного котла
Монтаж настенных газовых котолов	Установка газового котла в частном доме
Стоимость монтажа газовых котлов	Монтаж напольных газовых котлов

Схемы котельной частного дома: принципиальная, функциональная, технологическая

Зачем нужен проект котельного помещения?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Самостоятельно сделать проект нельзя – его разработкой должны заниматься специалисты, которые имеют разрешение на этот вид деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для обеспечения домашних нужд, делают рабочие чертежи. Все технические решения и нормативы описывают в пояснительной записке. Результат работы специалистов предоставляют для согласования в соответствующие организации.

На стадии проектирования учитываются следующие критерии:

1. Тип энергоносителя: выбирается, согласно условиям участка. В одном месте можно использовать газ, а где-то только дрова. Лучше всего выбрать комбинированный котел.
2. Режим отопления: учитывается режим проживание жильцов – постоянный или периодический. В последнем случае желательно установить программное управление системой отопления на усмотрение хозяина.
3. Место размещения бойлерной или котельной комнаты, учитывая объем котла и размеры помещения.

Проект топочной нужно передать на согласование в газовую службу, приложив к нему пакет дополнительных документов:

• технический паспорт котельного оборудования;
• санитарно-гигиеническое заключение;
• инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулирующей организации нет претензий к проектной документации, то его заверяют печатью и передают заказчику. Только теперь можно приступать к устройству котельной в частном доме. Если же к проекту имеются замечания, то его возвращают на доработку с последующей повторной процедурой согласования.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

встроенные;
отдельно стоящие;
пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображенийФото из Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных Выбор котельной по типу размещенияОтдельно стоящая котельнаяМесто расположения частной котельнойСистема отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной. К помещению под твердотопливный котел выдвигается ряд требований:

• наименьшая дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• минимальное расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — 1 м;
• промежуток между задней стенкой котла, имеющего заднее подключение и стенкой из сгораемого материала с защитным экраном — 0,5 м;
• над помещением котельной нельзя устраивать никаких дополнительных надстроек;
• в помещении необходима приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допускается трубу, находящуюся за котлом, крепить к ней посредством кронштейнов. Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.
• Обвязку ТТ котла состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см. В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

1. Режим работы отопительной системы.
2. Вид носителя тепла.
3. Место монтажа.
4. Размещение вентиляционной системы.
5. Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

1. Дистанция между потолком составляет 2-2,5 м.
2. Комнату нужно размещать отдельно от жилых частей.
3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
4. Дверной проем должен обладать шириной от 0,8 м.
5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Обслуживание котельной

Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.

Источник фото: fb.ru

Как правило, эта процедура содержит в себе следующие этапы:

• чистка бойлеров от накипи при помощи химических реагентов;
• чистка горелок;
• чистка топочной камеры;
• проверка работы автоматики и электроники;
• чистка подводящих и отводящих топливо каналов.

Своевременное обслуживание котлов обеспечивает:

• устойчивую работу оборудования;
• высокий коэффициент полезного действия;
• сократить затраты на энергоресурсы;
• продлить срок эксплуатации котла.

Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.

Автоматизация работы котельного оборудования

Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем. Автоматика позволяет использовать набор программ, которые управляют тепловыми потоками в зависимости от режима дня, погодных условий, а также помогают дополнительно обогревать отдельные помещения, например, бассейн или детскую.

Пример принципиальной автоматизированной схемы: автоматический режим работы котельной контролирует эксплуатацию контуров рециркуляции воды, вентиляции, нагревания воды, теплообменником, 2 контурами теплого пола, 4 контурами отопления здания

Существует перечень пользовательских функций, адаптирующих работу оборудования в зависимости от образа жизни обитателей дома. Например, кроме стандартной программы обеспечения горячей водой, существует комплекс индивидуальных решений, которые являются более удобными и даже экономными для жильцов. По этой причине может быть разработана схема автоматизации котельной с выбором одного из популярных режимов.

Программа «Спокойной ночи»

Доказано, что оптимальная ночная температура воздуха в помещении должна быть на несколько градусов ниже дневной, то есть идеальный вариант – на время сна понизить температуру в спальне примерно на 4°С. В то же время человек испытывает дискомфорт, пробуждаясь в непривычно прохладном помещении, следовательно, рано утром температурный режим необходимо восстановить. Неудобства легко решаются с помощью автоматического переключения системы обогрева на ночной режим и обратно. Контроллерами, регулирующими ночные часы, занимаются компании DE DIETRICH и BUDERUS.

Система приоритетов горячего водоснабжения

Автоматическое регулирование потоками горячей воды также является одной из функций общей автоматизации оборудования. Оно делится на три вида:

• приоритетное, при котором во время пользования горячей водой полностью отключается система отопления;
• смешанное, когда мощности котла разграничиваются на обслуживание нагрева воды и обогрева дома;

неприоритетное, при котором обе системы действуют сообща, но на первом месте – обогрев здания.

Автоматизированная схема: 1 – котел водогрейный; 2 – насос сетевой; 3 – насос исходной воды; 4 – подогреватель; 5 – блок ХВО; 6 – насос подпиточный; 7 – блок деаэрации; 8 – охладитель; 9 – подогреватель; 10 – деаэратор; 11 – охладитель конденсата; 12 – насос рециркуляционный

Низкотемпературные режимы работы

Переход на низкотемпературные программы становится основным направлением последних разработок производителей котельных. Преимуществом данного подхода является экономический нюанс – уменьшение расхода потребляемого топлива. Как раз автоматика позволяет регулировать температуру, выбирать верный режим и тем самым снижать уровень нагрева. Все перечисленные пункты необходимо учитывать на этапе составления тепловой схемы водогрейной котельной.

Схема автоматизации котельной и тепло, и дешево

Автоматизированные котлы обходятся в эксплуатации дешевле обычных отопительных приборов. Ведь стандартный прибор функционирует в одном режиме круглые сутки, а «умный» котел, оснащенный особым устройством, синхронизирующим режим работы котла с потребностями хозяев дома.

Поэтому каждая принципиальная схема водогрейной котельной помимо прочих элементов содержит в себе еще и блок автоматического управления, с помощью которого решают следующие задачи:

• Оптимизирует температуру нагрева в зависимости от времени года. Ведь летом приятнее пользоваться теплой водой, а зимой в СГВ должна циркулировать по-настоящему горячая жидкость.
• Управляют работой «контурами» отопительно-водонагревательного котла. Ведь большинство моделей оборудованы лишь одной «камерой сгорания». То есть, в рабочем состоянии находится либо отопительная, либо водонагревательная ветвь.
• Управляют температурными режимами не только водонагревателя, но и отопительного блока. Ведь дневные и ночные режимы стоит применять и на отопительной, и на водонагревательной ветви.
• Корректируют работу насосов и систем циркуляции и/или рециркуляции в закрытой схеме. Причем без этой функции работа закрытой системы нагрева воды не возможна в принципе. То есть, определенный набор микросхем или механических управляющих элементов есть в любой закрытой схеме водонагревательного котла.

Причем блок автоматического управления может работать в трех режимах, а именно:

• В формате приоритета системы горячего водоснабжения. То есть, когда вся мощность идет на водонагревательный контур. Обычно этот режим задействован в теплое время года.
• В формате смешанной работы, когда функционирует либо отопительная ветвь, либо водонагреватель. Такой режим поддерживается при проточном нагреве воды, осуществляемом по открытой схеме.
• В формате работы без приоритетов, когда большая часть энергии уходит на отопительный контур, а некоторая часть расходуется на обогрев воды. Этот вариант управления рекомендован для закрытых систем подогрева воды.

Разумеется, все вышеупомянутые режимы можно реализовать даже в формате одного устройства. Поэтому систему нагрева воды с помощью котла удается реализовать и в проточном формате (прямой нагрев открытого типа в двухконтурном котле) или в накопительном формате (косвенный нагрев закрытого типа в расширительном баке).

Эта особенность водонагревательных котельных дает возможность экономить энергию и зимой, и летом.

Ведь в холодное время года можно воспользоваться косвенным нагревом от размещенного в баке паропровода. А в теплое время года можно черпать горячую воду прямо из нагревательного контура котла.

Распределительный коллектор

Распределительный коллектор — это оборудование котельной дома, контролирующее процессы в каждом отдельно взятом контуре отопления. Данная часть системы прекрасно приспособлена для систем типа «тёплый пол» и разнообразным видам радиаторов. Эта, замысловатая на первый взгляд система, призвана своим существованием наладить пропорциональное распределение тепловых потоков от котла к теплопотребителям. Благодаря существованию этой системы легко регулируется температура на каждой отдельно взятой части жилплощади.

Внешний вид данного оборудование котельной в доме можно описать так — это металлическая гребёнка с некоторым количеством выводов, к которым подается теплоноситель от котла и которые распределяют теплоноситель по всем контурам отопления. Внешне они разнятся мало, но есть существенная разница в материалах изготовления и сложности конструкции. Чаще всего их изготавливают из стали, меди, латуни и полимеров. Простые гребёнки ограничены в возможностях работы устройства, в то время как усовершенствованные аналоги модифицируются разнообразными датчиками, блоками контроля, а также электронными клапанами и воздуховыпускными устройствами.

Установка коллекторной системы гарантирует максимально разумное распределение тепла в доме, но следует учитывать, что данная система бесполезна без использования циркуляционных насосов, а сама технология имеет достаточно высокую цену.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально.  Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
2. Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
3. Регулировать температуру воды или другого теплоносителя.
4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

• От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
• Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
• От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
• От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
• От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
• По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
4. Дымоход для ТТ котла эффективного сечения и высоты.
5. Система слива котловой воды на случай профилактики теплогенератора.
6. Котловая автоматика – внутридомовая или погодозависимая.
7. Система пожаротушения в твердотопливной котельной.

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:



Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Типовые схемы обвязки котельной для отопления

Котельная в подвале или цоколе с газовым котлом BAXI и резервным электрическим

Вам подойдет это решение если Вы планируете монтаж новой системы отопления или реконструкцию старой со следующими условиями:

• котельная в подвале или в цокольном этаже;
• напольный газовый котел BAXI SLIM или аналог;
• резервный электрический котел с ручным включением на случай аварии основного газового;
• отсутствует проект отопления и нет возможности выполнить гидравлический расчет контуров отопления.

Особенности и преимущества данного решения:

• минимальное кол-во соединений;
• полный контроль за работой системы по термометрам на кольцевом коллекторе и на каждом потребителе;
• удобное и безопасное расположение электрокотла;
• минимальное кол-во элементов системы — общий циркуляционный насос и группа безопасности для 2-х котлов, всего лишь 1 воздухоотводчик!

Совместимое оборудование: BSGE-50-25.21 Группа безопасности электрокотла (цвет «черный муар с серебром»), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), RM-60-3.EPP, RM-60-5.EPP

Схема отопления двухэтажного дома газовым котлом настенным одноконтурным

Схема отопления для двухэтажного дома площадью до 250 кв. м настенным одноконтурным газовым котлом с отдельным бойлером ГВС на 2-4 контура + бойлер на прямую от котла.

Совместимое оборудование: Baxi ECO 4S 1.24 F (24 кВт), BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), Bosch 6000 W WBN 6000-35 H (35 кВт), Buderus U052-24, Buderus U052-28, Buderus U072 24, Navien Deluxe One 35K, NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Protherm РЫСЬ LYNX condens 30 MKO -A (H-RU), Vaillant ecoTec plus VU INT IV 306/5‑5 H, Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Схема отопления настенным газовым котлом c частотным насосом

Схема отопления частного дома площадью до 250 кв. м настенным одноконтурным газовым котлом со встроенным частотным насосом + бойлер на прямую от котла.

В данном решении отопление может быть представлено несколькими ветками радиаторов и теплыми полами на базе насосно-смесительных узлов требующими подпора от котлового насоса.

Совместимое оборудование: MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-4DU (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 2 вниз, 1 вверх и 1 в сторону), NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Кран латунный шаровой LD Pride 47.20.В-Н.Б Ду 20 бабочка (арт. LD 47.302.20), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Схема отопления частного дома с настенным газовым котлом

• объект отапливаемой площадью не более 400 м²
• мощность до 60 кВт при общей подаче < 2. 6 м³/ч (для ΔT=20°C)
• присоединение основного котла G 1¼’’, потребителей G 1’’

Совместимое оборудование: BM-60-3D (до 60 кВт, вх. G 1¼″, 2+1 контура G 1″, кронштейны K.UF), BM-60-3DU (до 60 кВт, вх. G 1¼″, 1+1+1 контура G 1″, кронштейны K.UF), BM-60-4D (до 60 кВт, вх. G 1¼″, 3+1 контура G 1″, кронштейны K.UF), BM-60-5D (до 60 кВт, вх. G 1¼″, 4+1 контура G 1″, кронштейны K.UF), BM-60-5DU (до 60 кВт, вх. G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF), BMSS-60-3D (нерж., до 60 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-3DU (нерж., до 60 кВт, подкл. котла G 1¼″, 1+1+1 контура G 1″), BMSS-60-4D (нерж., до 60 кВт, подкл. котла G 1¼″, 3+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-5D (нерж., до 60 кВт, подкл. котла G 1¼″, 4+1 контура G 1″), BMSS-60-5DU (нерж., до 60 кВт, подкл. котла G 1¼″, 2+2+1 контура G 1″, кронштейны K. UF, зеркальная полировка), K.UF, NG-25 (1″, 125 мм, прямая группа), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-25C(V) (1″, с поворотным смесителем), NG-25CTS (1″, с термостатическим смесителем Kvs 3.4), NGSS-25 (нерж., 1″, 125 мм, прямая группа), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нерж., 1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нерж., 1″, 125 мм, термостат. смеситель ESBE VTA 372 KVs 3.4 20-55℃), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), Группа безопасности консольная BSGKSS-20

Схема отопления с напольным газовым котлом и резервным электрическим

• Объект отапливаемой площадью не более 800 / 1500 м²
• Мощность до 100/150 кВт при общей подаче < 4. 3 / 6.5 м³/ч (для ΔT=20°C)
• Напольный газовый котел с внешним циркуляционным насосом
• Резервный электрический котел

Совместимое оборудование: BM-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1 + 1 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″ , цвет ″черный муар металлик″), BM-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик), BM-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, цвет ″черный муар металлик″), BM-150-11DU (до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BM-150-4D (до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BM-150-5D (до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BM-150-5DU (до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BM-150-6D (до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BM-150-7D (до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BM-150-7DU (до 150 кВт, подкл. котла G 1½″, 3+3+1 контура G 1″), BM-150-9DU (до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), BMSS-100-3D (до 100 кВт, подкл. котла G 1¼″, 2 контура G 1″, боковой контур G 1¼″, инверсное подключение), BMSS-100-3DU (до 100 кВт, подкл. котла G 1¼″, 1+1 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-4D (до 100 кВт, подкл. котла G 1¼″, 3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-5D (до 100 кВт, подкл. котла G 1¼″, 4 контура G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-5DU (до 100 кВт, подкл. котла G 1¼″, 2+2 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-100-6D (до 100 кВт, подкл. котла G 1¼″, 5 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, матовая полировка), BMSS-150-11DU (нерж., до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BMSS-150-4D (нерж., до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BMSS-150-5D (нерж., до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BMSS-150-5DU (нерж., до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BMSS-150-6D (нерж., до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BMSS-150-7D (нерж., до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BMSS-150-9DU (нерж., до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-32 (1¼″, 125 мм, прямая группа), NG-32C (1¼″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 16), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), NGSS-32 (нерж., 1¼″, 125 мм, прямая группа), NGSS-32C (нерж., 1¼″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 16), Группа безопасности консольная BSGKSS-20, Консоль расширительного бака BKSS-24D (бак до 24 л снизу) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Консоль расширительного бака BKSS-24U (бак до 24 л сверху) в сборе (воздухоотводчик Flamco, нерж. манометр Росма, предохр. клапан Watts 6 бар), Основание консоли расширительного бака BKSS-18D.BASIS для системы отопления (бак до 18 л снизу), Основание консоли расширительного бака BKSS-18U.BASIS для системы отопления (бак до 18 л сверху), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))

Схема отопления частного дома с электрокотлом: порядок действий, установка

Содержание статьи:

• Достоинства и недостатки
• Выбор котла
• Выбор места установки
• Дополнительное оборудование
• Схемы системы отопления с электрокотлом
• Подключение и запуск своими руками

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда необходимо самостоятельно смонтировать купленное оборудование. Еще до его приобретения вам нужно будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Преимущества и недостатки

Электрический котел не требует отвода продуктов сгорания с той же эффективностью

К преимуществам отопления в частных домах электрическими котлами относятся:

• комфорт, создаваемый условиями обогрева при минимальных затратах;
• высокая эффективность при относительно небольших размерах;
• простота установки с учетом грамотно подобранного места;
• неприхотливость в уходе и безопасность эксплуатации бойлера;
• широкий выбор мощностей и экологичность.

Благодаря этим характеристикам пользователю легко подобрать модель, оптимально подходящую для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Минусом электрических котлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным буфером хранения. Второй устраняется устройством надежного заземляющего контура, расположенного на приусадебном участке одно- или двухэтажного дома.

Выбор котла

Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического отопления. По последнему признаку все электрические котлы имеют следующие конструкции:

• отопительные приборы со встроенными нагревательными элементами;
электродные сборки
• ;
Индукционные котлы
• .

индукция

Нагревательный элемент — ТЭН

Первые модели в списке являются наиболее распространенными, благодаря их низкой стоимости и простоте обслуживания. Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и утечки из нее теплоносителя защитный механизм отключает водонагреватель от сети, после чего нагрев воды прекращается до ее повторного заполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. Когда переменный ток проходит через электролит из-за случайного столкновения ионов, электрическая энергия преобразуется непосредственно в тепло. Благодаря прямому производству тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты нуждаются в постоянном контроле за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается под действием вихревого поля. Тепло от него передается водоносителю.

К преимуществам индукционных котлов относятся их относительно небольшие габариты и долговечность. Подобно оборудованию, оснащенному ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода, антифриз, дистиллят и т.д.).

Выбор места установки

Существующие стандарты не предусматривают ограничений на конкретное место установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его экстремальных характеристик (максимальной мощности) и должен удовлетворять следующим требованиям:

• возможность ограничения доступа жильцов к силовому оборудованию;
• наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
• возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощный наружный блок изолированно – в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание обращается на возможность подключения теплотрассы с аккумуляторной проводкой. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

Дополнительное оборудование

Из дополнительного оборудования — расширительный бак и циркуляционные насосы

Обвязка электрокотлов комплектуется с учетом применения следующих обязательных элементов:

• Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в для того, чтобы передать тепловую энергию батареям, которые могут обогреть окружающее пространство.
• Бачок расширительный, предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
• Манометр, используемый для контроля давления в системе.
• Автоматический воздухоотводчик (кран Маевского).
• Предохранительный клапан, срабатывающий только в аварийных ситуациях — при закипании водовоза, при остановке насоса или полном баке.

Порядок работы последнего элемента предусматривает слив излишков теплоносителя в канализацию.

По стандартам при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

Схемы системы отопления с электрокотлом

В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

В зависимости от конструкции агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будет отличаться. Возможны следующие варианты:

• При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла для отопления.
• Востребована его упрощенная разновидность, если этих компонентов нет.
• Совершенно другой вариант необходим, если в системе трубопроводов имеется буферный бак или требуется подключение к бойлеру косвенного нагрева.
• При использовании схемы подключения твердотопливного котла и электрического котла в одной системе используется специальный метод переключения.

Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предусмотреть линию подключения к линиям отопления и ГВС.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных проводников для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

• Допускается для подключения отопительных приборов мощностью до 3,5 кВт к розетке.
• Чтобы отапливать дом электрокотлом до 7 кВт, потребуется подключить его силовой кабель напрямую к автомату, установленному в распределительном щите.
• Образцы котельного оборудования заявленной мощностью до 12 кВт обычно подключаются к однофазной сети напряжением 220 вольт.
• Для агрегатов большей энергоемкости потребуется трехфазная питающая линия на 380 вольт.

Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

Согласно требованиям ПУЭ подключение установки к электросети осуществляется через связку УЗО плюс автоматический выключатель, выбранный из расчета номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный пуск

Перед запуском котла необходимо:

1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие утечек в арматуре и соединениях труб.
2. Заполнить систему отопления теплоносителем через подпиточный кран.
3. Выпустить воздух из системы через кран Маевского или аналогичное устройство.

При запуске давление в системе необходимо контролировать с помощью встроенного в нее манометра.

схема малых котельных для частных домов, газовых, на пеллетах и ​​другие модели

1. Особенности
2. Разновидности
3. Правила размещения

Не всегда есть возможность подключить здание к центральному отоплению или выделить отдельное здание под модульную котельную. Чаще всего это сложно, и именно в этом случае на помощь приходят мини-котельные. Такая необычная система помещается в специальный контейнер, который можно поставить дома или во дворе.

Однако важно правильно его подключить.

Особенности

Мини-котельная представляет собой небольшой автономный агрегат для частного дома, обеспечивающий тепло и постоянное горячее водоснабжение. Выглядит как контейнер с необходимым оборудованием внутри. Максимальная мощность такой конструкции может достигать 0,5 мВт. Стандартное оборудование следующее.

• Водогрейные котлы. Может быть и один, но есть модели, где два соединены в одну конструкцию.
• Циркуляционное оборудование. Для обеспечения системы необходимым давлением используются мощные насосы.
• Система дымоудаления, удаления шлака и золы.
• Система автоматизации. Именно с его помощью осуществляется контроль работы и всех процессов. В современных вариантах оборудования есть функция удаленного управления – с помощью смс-сообщений или с помощью интернет-соединения.

Работа малой котельной начинается с подогрева теплоносителя в котлах. Нагревается до определенной температуры и затем перекачивается в подключенное здание. Система автоматики обеспечивает постоянную работу котельной без перебоев.

От того, какой тип котла выбрал пользователь, подача топлива будет осуществляться насосной передачей с помощью шнеков или вибрации. Сколько времени мини-котельная сможет работать автономно, будет зависеть от вида топлива.

В отличие от твердотопливных котлов, где требуется постоянная работа человека (добавление угля или дров), жидкотопливные, газовые или пеллетные котлы не требуют постоянного обслуживания.

По типу системы делятся на 2 типа.

• Открытый — его установка дешевле, эксплуатационные расходы выше. Здесь теплоноситель контактирует с воздухом, соответственно тепло теряется частично.
• Закрытый Более популярная схема. Он герметичен, поэтому потери тепла минимальны, но процесс монтажа более трудоемкий. Нагретый в системе теплоноситель циркулирует благодаря насосному агрегату.

Разновидности

Твердотопливные

Этот тип модульных котельных работает на дровах, прессованных древесных отходах, пеллетах. Твердотопливная система выбирается по инструкции и требованиям заказчика – подбирается необходимая мощность и теплопроизводительность.

Баки по расположению топлива также различаются, все зависит от его типа:

• Баки для пеллет оснащены дополнительными шнеками или вибротранспортерами;
• для гранулированного топлива на крыше бака монтируется специальный бак;
• для дровяной котельной устанавливается пиролизный котел, в котором сжигаются отдельно дрова и выделяемые ими летучие вещества – эта система минимизирует пребывание человека на рабочем месте.

Система автоматизации включает функции, предотвращающие перегрев и обеспечивающие сброс давления при необходимости. Пеллетные котельные – один из самых выгодных вариантов отопления, если нет возможности подключения газового оборудования.

Такая мини-котельная не займет полезную площадь жилплощади, а автоматический режим может поддерживаться до нескольких месяцев.

Для угольного отопления

Мини-котлы, работающие на угле. Преимущества данной конструкции:

• простота системы, благодаря которой подключение осуществляется в очень короткие сроки;
• работы по техническому обслуживанию и ремонту могут выполняться пользователем самостоятельно;
• при необходимости контейнер можно легко установить в другом месте;
• надежная система, при транспортировке риск повреждения минимален.

При соблюдении правил эксплуатации срок службы будет максимально долгим. В некоторых современных моделях функция автозагрузки топлива позволяет мини угольному котлу работать в автономном режиме. Главный недостаток конструкции – топливный бак – он должен быть большим, а для этого потребуется занимать полезную площадь дома.

Газ

Система, работающая на природном газе или пропан-бутане. В отличие от предыдущих мини-котельных она лишена таких недостатков. Отличается монтажом по правилам ГОСТ и СНиП. Для непрерывной автономной работы требуется периодическое техническое обслуживание и настройка температуры.

Некоторые модели имеют термодатчик, благодаря которому температура охлаждающей жидкости регулируется автоматически. Газ – дешевый вид топлива, что делает конструкцию достаточно экономичной.

Установка и подключение занимает около месяца, так как требуется официальная регистрация.

Жидкое топливо

Достаточно распространенный тип котельной. Работает на всех видах жидкого топлива, также есть возможность переоборудовать его для работы на сжиженном газе. Если отапливаемое помещение большое, возможна установка промышленного котла. Насосное оборудование автоматизирует подачу топлива.

Основным недостатком данного типа котла является то, что топливо расходуется в больших количествах, что требует вместительного накопительного бака.

Бак устанавливается в помещении с хорошим отоплением или в грунте ниже нуля, а это дополнительное время для работы.

Правила размещения

В зависимости от выбранного вида топлива требования к размещению могут быть базовыми и специфическими. К первым относятся следующие.

1. Максимально допустимое количество котлов на помещение, независимо от его размера, 2 шт.
2. Установка в помещении с горючими материалами не допускается. Стены должны быть кирпичными или бетонными, а окончательную отделку выполнить шпаклевкой или керамической плиткой. Пол залит бетоном или покрыт металлом.
3. Дымоход и вентиляционные системы должны подходить для выбранного оборудования. К вентиляционной конструкции газовой котельной предъявляются повышенные требования. По стандарту обновление воздуха должно происходить с интервалом в 20 минут.
4. Обязательным условием является наличие хотя бы одного окна и двери, распахивающихся в сторону улицы. Также по правилам пожарной безопасности возможна установка второй двери, ведущей в подсобное помещение.
5. Исходя из размеров установленного инвентаря и с учетом дополнительной площади, рассчитывается площадь помещения для удобства обслуживания.

Особые правила установки газовой мини-котельной.

• Если мощность котла не превышает 30 кВт, то отдельное помещение для оборудования не нужно. Размещение возможно на кухне с хорошей вентиляцией, где объем помещения будет не менее 15 кубометров, а высота потолков не менее 250 сантиметров.
• Основные требования к газовым котлам — отсутствие утечек газа, поэтому ширина окна не менее 50 сантиметров, а двери — 80 сантиметров.
• Важно помнить, что установка газовой мини-котельной недопустима ниже уровня первого этажа помещения, так как газ тяжелее воздуха. В случае протечки он скапливается, и удалить его достаточно проблематично.

Если мощность выше 30 кВт, то необходимо отдельное помещение, правила строительства которого описаны в СНиПах:

• фундамент необходимо заливать отдельно от основания дома;
• в бетонный раствор для фундамента добавляется строго определенное количество песка;
• под котел заливается дополнительный фундамент, возвышающийся над общим на 20 сантиметров;
• также под котел необходимо дополнительное покрытие из плитки или шифера, имеющее выступ 10 сантиметров;
• должна быть канализационная система для слива теплоносителя в случае аварии;
• нельзя загромождать пространство вокруг техники на 70 сантиметров;
• предел огнестойкости отделки 0,75 часа;
• наличие газоанализатора обязательно.

К газовому котлу должен быть приложен сертификат о соответствии агрегата всем требованиям безопасности.

Для твердотопливных систем выбирается нежилое помещение или отдельно построенное. Внутренняя отделка здания также должна быть выполнена из несгораемых материалов. Расстояние от топки до стены 120-150 сантиметров. От стен до котла – зазор не менее 100 сантиметров.

Любые надстройки над самой котельной запрещены. Должна быть мощная подача воздуха с улицы. Если котельная расположена на первом этаже или на более низком уровне, то в обязательном порядке устанавливается дверь, открывающаяся на улицу.

Если в качестве твердого топлива выбран уголь, то существующая электропроводка должна быть защищена от попадания угольных частиц во избежание взрыва (возможен при определенной концентрации).

Установка емкости для жидкого топлива проще, нет необходимости в специальных разрешениях и сертификатах. Может устанавливаться как в здании, так и во дворе. Объем помещения для установки должен быть не менее 4 куб. м.

Если установлена ​​наружная вентиляция, то для мощности 1 кВт воздуха необходимо 8 сантиметров в кубе.

Обзор мини-котельной «Прометей» в следующем видео.

Комментарий успешно отправлен.

Рекомендуется прочитать

Модернизация энергоснабжения для домовладельцев с низким доходом (Программа Better Energy Warmer Homes Scheme)

Введение

Управление по устойчивой энергетике Ирландии (SEAI) предоставляет бесплатную домашнюю энергию повышения для домовладельцев с низкими доходами. Эти апгрейды домашней энергии помогают улучшить энергоэффективность и тепло вашего дома. Эти бесплатные обновления энергии дома также известны как «Схема повышения энергоэффективности домов».

Если вы не соответствуете требованиям для бесплатных обновлений, SEAI также предоставляет гранты чтобы помочь со стоимостью модернизации энергоэффективности вашего дома. Новый Национальная модернизация домашней энергии Схема предоставляет гранты, чтобы довести ваш дом до рейтинга энергоэффективности B2 или выше, используя частную компанию для управления работой. Или вы можете получить индивидуальные гранты на обновление энергии, если вы хотите делать только определенные обновления и предпочитаете управлять процессом самим собой.

14 В феврале 2022 года бесплатная схема была изменена, чтобы отдавать предпочтение самым старым и наименее энергоэффективные дома. Теперь вы также можете подать заявку на бесплатные обновления опять же, если у вас уже были работы по схеме, но ваш дом будет воспользоваться дополнительными обновлениями. Чтобы получить доступ к схеме снова, вы все равно должны соответствовать квалификационные критерии.

Какие улучшения энергии доступный?

Схема распространяется на следующие энергетические модернизации дома:

• Изоляция чердака
• Изоляция стен, включая полые стены, внутренние стены и наружные стены изоляция
• Защита от сквозняков
• Утепляющие куртки
• Энергоэффективное освещение
• Энергетическая консультация

Новые системы центрального отопления и замена окон также иногда охватывается схемой. Ваши окна будут заменены только в том случае, если ваши стены утеплены одновременно, а имеющиеся окна одинарные окна. SEAI принимает решение о необходимости замены окон в каждом конкретном случае. основа.

Имею ли я право на участие в программе?

Чтобы претендовать на эту программу, вы должны соответствовать следующим критериям:

• Вы должны владеть своим домом и жить в нем
• Ваш дом должен быть построен и заселен до 2006 года
• В вашем доме должен быть BER C, D, E, F или G
• Вы должны получать одну из следующих социальных выплат:
• Топливо Пособие в рамках Национальной топливной схемы
• Рабочий Семейный платеж
• Безработный Пособие свыше 6 месяцев и наличие ребенка в возрасте до 7 лет
• Инвалидность Пособие свыше 6 месяцев и наличие ребенка в возрасте до 7 лет
• по месту жительства Пособие по уходу
• Один Родительская семейная выплата
• Уход за больными Пособие и вы должны жить с человеком, о котором вы заботитесь

Примечание: Если у вас нет BER для вашего дома, SEAI сделает бесплатный BER, чтобы проверить, соответствует ли ваш дом квалификационным критериям с BER C или ниже.

Как работает схема?

Этот процесс состоит из 4 шагов:

1. Подать заявку на участие в программе, убедившись, что вы соответствуете квалификационным критериям выше
2. Попросите инспектора SEAI проверить, подходит ли ваш дом для проведения работ
3. Выполнение работ назначенным подрядчиком SEAI
4. Получите оценку работ от SEAI после их завершения

Как подать заявку

Если вы соответствуете указанным выше квалификационным критериям, вам следует заполнить заявку форма (pdf). Вы можете загрузить его с веб-сайта SEAI или связаться с ними, чтобы попросите, чтобы его отправили вам — см. раздел «Куда подать заявку» ниже. Ты сможешь необходимо предоставить доказательства того, что вы имеете право на участие в программе. Полная информация о необходимая информация указана в форме заявки. Вы можете отправить по электронной почте или опубликовать заполненную форму и необходимые подтверждающие документы в SEAI.

Вы можете найти информацию о схеме, а также рекомендации по заполнению в форме заявки в SEAI Схема и руководство по применению (pdf).

Процесс от подачи заявки до завершения работ обычно занимает от 18 и 24 месяца, хотя это может варьироваться.

Подходит ли мой дом?

SEAI рассмотрит ваше заявление и определит, соответствуете ли вы требованиям. Они будут затем оцените, подходит ли ваш дом для работы. Геодезист, действующий SEAI организует звонок к вам домой, чтобы сделать это. Они проведут опрос вашего дома, в том числе:

• Прогулки внутри и снаружи вашего дома, включая чердак
• Оценка общей пригодности вашего дома для энергоэффективности обновления
• Измерение, фотографирование и запись информации о вашем доме
• Обсуждение с вами своих выводов, описание того, какую работу вы должны получить и ответим на любые ваши вопросы

Выполнение работ

Если ваш дом подходит для модернизации, подрядчик будет назначен SEAI, чтобы сделать работу на вашем доме.

Подрядчик посетит ваш дом, чтобы оценить необходимые работы. Они будут затем объясняют вам их рекомендации и согласовывают график работы. У вас должен быть письменный договор с подрядчиком, в котором четко указано работу, на которую вы согласились.

После завершения работы

Когда работа будет завершена, подрядчик предоставит вам документацию о работы, включая любые гарантии. Важно сохранить их в безопасности, так как вы они могут понадобиться в будущем.

Оценка энергопотребления здания (BER) проводится для всех домов после проведения работ. выполнены для оценки энергоэффективности здания. BER Сертификат и консультативный отчет будут отправлены вам, а также будут опубликовано на сайте SEAI национальный регистр BER.

Некоторые дома также будут проверены, чтобы убедиться, что работы соответствуют требуемым стандарты.

Сколько это будет стоить?

Плата за работу, выполненную по этой схеме, не взимается.


Где подать заявку

Программа Better Energy Warmer Homes

Управление по устойчивой энергетике Ирландии

P. O. Box 119
Caherciveen
Kerry
Ирландия

Тел:

Locall: 1800 250 204

Дома: http://www.sei.ie.ie/

9053 9053 9053 9052
23 9053 9053 9053 9053 9053
2 9

Страница отредактирована: 3 августа 2022 г.

Green Homes Grant: улучшение энергоснабжения вашего дома (закрыто для новых заявителей)

Если вы являетесь домовладельцем или домовладельцем, вы можете использовать ваучер Green Homes Grant для покрытия расходов на установку энергоэффективных улучшений в вашем доме.

Заявки на участие в программе Green Homes Grant закрыты.

Если вам уже был выдан ваучер, вы можете использовать его для выполнения работы. Вы должны погасить свой ваучер до истечения срока его действия.

Сколько вы можете получить

Ваш ваучер покрывает до двух третей стоимости выбранных вами улучшений с максимальным взносом правительства в размере 5000 фунтов стерлингов.

Если вы или кто-то из членов вашей семьи получает определенные льготы, ваш ваучер может покрыть до 100% стоимости выбранных вами улучшений. Максимальный общий государственный взнос составляет 10 000 фунтов стерлингов.

Право на участие

Если вы подали заявку на получение ваучера до 31 марта 2021 г., вы можете иметь право на получение ваучера, если:

• у вас есть собственный дом (включая долгосрочных арендаторов и долевое владение)
• у вас есть собственный дом в парке на жилом участке (включая участки для цыган и путешественников)
• вы являетесь арендодателем жилья в частном или социальном арендном секторе (включая органы местного самоуправления и жилищные товарищества)

Вы не можете получить ваучер Green Homes Grant для недавно построенных домов, которые ранее не были заселены.

Если вы претендуете на другие гранты или финансирование

Обязательство энергетической компании (

ECO )

Вы не можете требовать ваучер Green Homes Grant для покрытия стоимости мероприятия, которое также финансировалось в соответствии с Обязательством энергетической компании ( ЭКО ). Вы можете претендовать как на ECO , так и на Green Homes Grant, если они предназначены для разных мер, например, для изоляции чердака и изоляции полых стен.

Поощрение за использование возобновляемых источников тепла для дома (

RHI )

Вы можете подать заявку как на пособие для дома RHI , так и на пособие Green Home Grant для установки возобновляемого тепла. Вы должны сначала запросить ваучер Green Home Grant, а затем уведомить Ofgem о том, что вы использовали его, когда подаете заявку на аккредитацию в Национальном РИ . Грант Green Homes будет вычтен из ваших внутренних платежей по программе RHI .

Схема предоставления услуг местными властями

Если вы уже получили грант от местных властей в рамках программы доставки местных органов власти, вы не имеете права на получение ваучера Green Homes Grant.

Если вы являетесь домовладельцем

Государственная помощь

Грант Green Homes засчитывается в общую минимальную государственную помощь, которую вы можете получить в течение 3-летнего периода. Вы должны убедиться, что вы не превысите минимальный порог государственной помощи в размере 200 000 евро.

Стандарт энергоэффективности

Если вы подали заявку на получение ваучера на арендованное жилье в частном секторе, вам необходимо предоставить:

• доказательство того, что вы соответствуете этому стандарту
• доказательство освобождения

Для чего можно использовать ваучер

Ремонт дома

Доступные меры делятся на «первичные» и «вторичные».

Первичные меры

Ваучер должен быть использован для установки по крайней мере 1 первичной меры.

Изоляция

Ваучер покрывает следующие мероприятия по изоляции:

• Изоляция сплошных стен (внутренняя или внешняя)
• изоляция полых стен
• изоляция под полом (сплошной пол, подвесной пол)
• изоляция чердака
• изоляция плоской крыши
• Изоляция скатной крыши
• номер в изоляции крыши
• изоляция паркового дома

Проверьте дополнительные требования к мерам изоляции ( ODT , 8,75 КБ).

Низкоуглеродное отопление

Ваучер покрывает следующие мероприятия по низкоуглеродному отоплению:

• Воздушный тепловой насос
• геотермальный тепловой насос
• гелиотермальная (плоская пластина, заполненная жидкостью, или вакуумный трубчатый коллектор)
• котел на биомассе
• гибридный тепловой насос

Ознакомьтесь с дополнительными требованиями, касающимися мер по низкоуглеродному теплу ( ODT , 9,43 КБ).

Дополнительные меры

Если вы установите хотя бы одну основную меру, ваш ваучер можно использовать для покрытия стоимости любой из следующих дополнительных мер.

Сумма, которую вы получаете на оплату вторичных мер, не может превышать сумму, которую вы получаете на первичные меры.

Вы сможете использовать ваучеры для дополнительных мер только после того, как вы установили основную меру и погасили ваучеры для этой меры.

Вы не можете использовать ваучер для ремонта дополнительных мер, которые вы уже установили в своей собственности.

Окна, двери, теплоизоляция и защита от сквозняков

Ваучер покрывает следующие мероприятия:

• Защита от сквозняков
• Изоляция бака горячей воды
• двойное или тройное остекление (при замене одинарного остекления)
• вторичное остекление (в дополнение к одинарному остеклению)
• запасные внешние энергоэффективные двери (заменяющие двери с одинарным остеклением или двери, установленные до 2002 г.)

Если в вашем объекте уже установлены эти меры, вы не можете использовать ваучер для их удаления или замены.

Ваучеры на входные двери ограничены максимальным государственным взносом в размере 1000 фунтов стерлингов за дверь. Это можно усреднить по всем дверям в приложении.

Ваучер нельзя использовать для установки гаражных ворот, через которые автомобили въезжают и выезжают из гаража. Однако вы можете использовать ваучер на внешнюю дверь, которая соединяет гараж с вашей собственностью.

Управление отоплением и теплоизоляция

Ваучер распространяется на следующие меры:

• Термостат бака горячей воды
• Изоляция бака горячей воды
• средства управления отоплением (например, термостаты приборов, интеллектуальные средства управления отоплением, зональные средства управления, интеллектуальный термостат с отложенным запуском, термостатические вентили радиаторов)

Вы можете использовать ваучер для замены элементов управления отоплением и термостатов резервуара для горячей воды, если замена предназначена для другого типа и предназначена для повышения энергосбережения. Например, вы можете заменить ручной термостат умным термостатом.

На что распространяется ваучер

Расходы, покрываемые ваучером, включают:

• оплату труда
• материалы
• НДС

Ваучер покрывает дополнительные работы, если они необходимы для установки мер. Узнайте, на что распространяется ваучер ( ODT , 12,7 КБ).

Работа не может быть выполнена вами, членом вашей семьи или ближайшими родственниками.

Все работы, на которые распространяется ваучер, должны выполняться установщиком, зарегистрированным в TrustMark, который также зарегистрирован для участия в программе. Ваш установщик также должен соответствовать 9Стандарты 0739 PAS и MCS при установке ваших мер.

Получение ваучера

Вы получите отдельный ваучер для каждой меры, которую вы применили для установки.

Каждый ваучер действителен только для меры и имущества, на которые вы подали заявку. Ваучер предназначен только для использования указанным заявителем и не может быть передан другому лицу.

Вы можете начать работу только после того, как ваш ваучер будет выдан. Любая работа, которая была начата до этой даты, не может быть востребована.

Ваучеры, выданные до 31 августа 2021 года, будут действительны в течение 3 месяцев с даты выдачи.

Все работы должны быть удовлетворительно завершены, а ваучер должен быть погашен до истечения срока действия.

Расширения ваучера

Мы понимаем, что иногда могут возникать обстоятельства, которые полностью находятся вне вашего контроля. В такой ситуации, пожалуйста, свяжитесь с администратором схемы как можно скорее, чтобы оценить возможность краткосрочного продления (в исключительных обстоятельствах).

Вы можете запросить продление ваучера, связавшись с администратором программы:

При обращении к администратору программы вы должны указать соответствующий номер ваучера. Вас могут попросить предоставить дополнительную информацию в поддержку вашего запроса.

Начало работы

После того, как ваш ваучер будет выдан, вы можете приступить к работе.

Ваш установщик может попросить вас внести залог. Он не может быть больше, чем ваш ожидаемый вклад в стоимость мер в соответствии с предоставленным вам предложением.

Если вы подали заявку в рамках программы для малоимущих, ваш установщик может попросить вас внести депозит только в том случае, если общая стоимость работ превысит грант в размере 10 000 фунтов стерлингов. В этом случае только избыточная сумма будет иметь право на депозит.

После завершения работ

После завершения работ ваш установщик должен предоставить вам:

• датированную копию счета с указанием стоимости поставки и установки выбранных вами мер (у вас должен быть 1 счет на каждую меру)
• любая сертификация мер по повышению энергоэффективности
• гарантийный документ от установщика
• сертификат MCS и соответствующие инструкции производителя (если вы установили низкоуглеродное отопление)
• a Список поставщиков биомассы (если ваша цель — система отопления с низким содержанием углерода, работающая на биомассе)

Использование ваучера

Вы должны использовать ваучер до истечения срока его действия.

Вам необходимо подтвердить, что:

• установка завершена удовлетворительно
• вы получили необходимые сертификационные документы от установщика
• вы оплатили свою долю расходов установщику (если применимо)

Когда вы погасите свой ваучер, субсидия будет выплачена от вашего имени непосредственно установщику.

Помощь и поддержка

Свяжитесь с командой Green Homes Grant.

Прочтите нашу процедуру переписки, чтобы узнать, как:

• отправить запрос или жалобу
• обжалование решения о выкупе или выплате
• сделать официальный запрос (например, запрос FOI )

Стратегия по отоплению и строительству показывает, что правительство решает правильные проблемы

Чистый ноль потребует полной трансформации способов отопления домов в Великобритании, при этом около 85% домохозяйств в настоящее время используют котлы, работающие на природном газе. Но неопределенность в отношении будущих затрат на технологии и развития делает декарбонизацию домов одной из самых сложных политических проблем, стоящих перед правительством. Это также чревато политическими рисками: недавний фурор по поводу стремительного роста цен на энергоносители показал, как быстро вопросы, напрямую влияющие на жизнь людей, в данном случае домов, могут доминировать в общественной повестке дня.

Так что публикация долгожданной стратегии по теплу и зданиям приветствуется. Он признает необходимость должным образом учитывать развитие технологий, навыки и структуру рынка, а также регулирование, налогообложение и топливную бедность. Это обнадеживает. Правительство, возможно, не нашло ответов на все вопросы, но оно борется с правильными проблемами.

По тепловым насосам обещают некоторый реальный прогресс, но остается много вопросов по доставке

Большинство аналитиков рассматривают электрические тепловые насосы как неотъемлемую часть низкоуглеродной системы отопления, даже если большая часть страны перейдет на основную альтернативу — водородные котлы. Но история использования тепловых насосов в Великобритании была удручающей по сравнению со многими европейскими соседями (тепловые насосы можно найти примерно в половине частных домов в Швеции). Низкая стоимость как газа, так и газовых котлов означает, что рынок тепловых насосов никогда не развивался здесь, несмотря на многолетнее субсидирование в рамках программы Renewable Heat Incentive (RHI).

Стратегия устанавливает новый набор политик, призванных стимулировать внедрение тепловых насосов, в основном за счет регулирования, а не государственных расходов. Заголовки были сосредоточены на «схеме модернизации котлов» стоимостью 450 миллионов фунтов стерлингов — субсидии в размере 5000 фунтов стерлингов для потребителей, которая заменяет RHI. Но схема ограничена тремя годами и только 90 000 тепловых насосов, что ничтожно мало по сравнению с целью правительства в 600 000 в год к 2028 году.

Нет твердого обязательства постепенно отказаться от установки новых газовых котлов к 2035 году, а смягченные «амбиции» позволяют премьер-министру заявить, что никто не будет вынужден вырывать свой котел. Но объявленные правила действительно могут привести к серьезному расширению рынка тепловых насосов и, вероятно, имеют большее значение, чем отдаленный поэтапный отказ: запрет на установку систем отопления, работающих на ископаемом топливе, в домах, не подключенных к газовой сети, с 2026 г. вероятно, почти удвоит текущий рынок тепловых насосов Великобритании в одночасье. Предлагаемый запрет на установку котлов, работающих на природном газе, в новых домах с 2025 года является еще более масштабным: согласно прогнозам бизнес-департамента, примерно с 2027 года ежегодно будет устанавливаться около 200 000 тепловых насосов.

В дополнение к этим правилам, департамент планирует внедрить новую важную политику по преобразованию рынка отопления: «рыночный механизм». Это налагает на производителей котлов обязательство продавать определенное количество тепловых насосов в пропорции к их продажам котлов (концептуально аналогично обязательству по возобновляемым источникам энергии или мандату транспортных средств с нулевым уровнем выбросов).

Целевой показатель правительства по тепловым насосам не соответствует предложенному Комитетом по изменению климата (CCC) пути, но представляет собой постепенное изменение темпов развертывания. Используя данные правительственной оценки воздействия, мы оценили развертывание, которое оно ожидает от этих политик (см. ниже). развитие технологий и потенциал других политик, включая предложение о переносе затрат на политику со счетов за электроэнергию на газ, при этом ожидается, что «рыночный механизм» восполнит пробелы, если эти политики не принесут результатов. Если это произойдет с запланированным рыночным механизмом для тепловых насосов, у него появится надежный путь к ускорению развертывания тепловых насосов до уровня, близкого к тому, что требуется для чистого нуля.

Но остаются большие вопросы о том, можно ли этого достичь. «Рыночный механизм» не был полностью рассчитан, и неясно, где будут сокращаться затраты. Большая часть дизайна еще не определена, и, похоже, мало существенных размышлений ушло на надзор и реализацию. Стратегия предполагает только то, что Ofgem может нести ответственность как государственное агентство по реализации энергетической политики по умолчанию. Ключевой проверкой доверия к стратегии в предстоящем году станет то, сможет ли правительство превратить свой рыночный механизм из идеи в работоспособный план.

Стратегия слишком мало способствует повышению энергоэффективности

Объявлений об обещанных правилах по модернизации частного арендного сектора нет, несмотря на то, что консультации завершились несколько месяцев назад. Государственные расходы на энергоэффективность тщательно направляются на здания государственного сектора, те, у кого не хватает топлива, и социальное жилье — и в любом случае они намного меньше, чем обещано в манифесте правительства Джонсона от 2019 года. Это оставляет растущий пробел в политике, особенно в отношении зданий, занимаемых владельцами — самого крупного типа владения. Стратегия не содержит четкого плана повышения эффективности в этих домах, за исключением некоторых подталкиваний, чтобы побудить ипотечных кредиторов «озеленить» свои портфели.

Это стратегия, амбициозная в отношении новых технологий, где существуют большие неопределенности, и предварительная в тех областях, где прогресс необходим и понятен, хотя и скучен. Правительство должно признать, что и то, и другое жизненно важно, если оно хочет достичь своей нулевой цели.

Тепловые насосы: как они работают и как их получить?

• Опубликовано

  20 мая

Похожие темы

• Изменение климата

Источник изображения, Alamy

С понедельника домовладельцы могут подать заявку на правительственную субсидию в размере 5000 фунтов стерлингов для замены своих газовых котлов тепловыми насосами.

Это часть усилий правительства по сокращению выбросов углекислого газа — парникового газа, ответственного за изменение климата.

Что это за схема и кто имеет на нее право?

В 2021 году было объявлено о схеме модернизации котлов, чтобы помочь снизить стоимость более экологически чистых систем отопления.

Гранты будут доступны для существующих домов и нежилых зданий в Англии и Уэльсе.

Их можно использовать для следующих четырех систем мощностью до 45 кВт (для среднего дома в Великобритании требуется система мощностью 4 кВт):

• воздушный тепловой насос
• геотермальный тепловой насос
• водяной тепловой насос
• котлы на биомассе (для тех, кто живет в сельской местности)

Недвижимость должна иметь соответствующий сертификат энергоэффективности (EPC), выданный за последние 10 лет, и в сертификате не должно быть невыполненных рекомендаций по утеплению чердака или полых стен.

Если это так, вам нужно будет сначала утеплить свой дом или как часть процесса подачи заявления.

Программа не будет доступна, если вы живете в социальном жилье или в новостройке. Частное арендованное жилье также имеет право, но решение должно приниматься арендодателем.

• Проверьте, имеете ли вы право на участие в Программе модернизации котлов
• Ofgem: Схема модернизации котлов

Источник изображения, Getty Images

Подпись к изображению,

Воздушные тепловые насосы установлены снаружи дома

За что будет платить государство?

Правительство предоставляет домохозяйствам 5000 фунтов стерлингов на установку воздушных тепловых насосов (ASHP) , что покроет от 75% до 50% стоимости.

Он предоставит 6000 фунтов стерлингов для менее часто используемого теплового насоса , использующего грунт (GSHP) , или теплового насоса , использующего воду (WSHP) . Это покроет от 50% до 30% стоимости устройства, хотя стоимость установки (например, рытья ямы) может быть значительно выше.

Правительство выделило 450 миллионов фунтов стерлингов на эту схему, которая охватит максимум 90 000 котлов.

Канцлер Риши Сунак также объявил в своем Весеннем заявлении, что в течение пяти лет в Англии, Шотландии и Уэльсе не будет НДС на тепловые насосы.

Как получить ваучер?

Первый шаг — связаться с сертифицированным MSC установщиком, которых в Великобритании насчитывается 773. Найдите один местный для вас с помощью этого инструмента.

После предоставления предложения установщик подаст заявку на получение ваучера в Управление рынков газа и электроэнергии (Ofgem), которое управляет схемой.

Если Ofgem одобрит ваучер, он отправит прямой платеж установщику после завершения работы. Затем домовладелец оплачивает оставшуюся сумму.

Установка должна быть завершена в течение трех месяцев после утверждения ваучера для ASHP или шести месяцев для GSHP.

Ожидается, что схема будет действовать в течение трех лет до 31 марта 2025 года и будет работать в порядке очереди.

Будет ли он дешевле в эксплуатации, чем газовый котел?

Тепловые насосы обычно в три раза более эффективны, чем газовые котлы, но они используют электричество для работы, а цены на электричество обычно выше, чем на газ.

Однако, учитывая текущую высокую цену на газ, тепловые насосы могут быть еще дешевле.

Правительство заявляет, что рассмотрит меры, чтобы в долгосрочной перспективе тепловые насосы были не дороже, чем газовые котлы.

• Почему счета за газ такие высокие и чем можно помочь?
• Советы, как экономить энергию дома и помочь планете
• Очень простое руководство по изменению климата

Как работает тепловой насос?

Тепловой насос — это электрическое устройство, которое поглощает тепло из воздуха, земли или воды вокруг здания.

Например, насосы с воздушным источником всасывают наружный воздух и пропускают его по трубам, содержащим охлаждающие жидкости, для производства тепла.

Это видео невозможно воспроизвести

Чтобы воспроизвести это видео, вам необходимо включить JavaScript в вашем браузере.

Заголовок в СМИ,

Тепловые насосы объясняются за 60 секунд

Сколько места занимает тепловой насос?

Коробка размером около 1 м x 1 м должна стоять снаружи — рядом или прикреплена к собственности — для всасывания воздуха.
