Установка вводного устройства загородного дома

Вступление

Установка вводного устройства загородного дома делается согласно проектной документации электроснабжения дома. Проект должен включать план расположения всех энергопотребителей  дома и расчетные схемы вводного и/или вводно-распределительного щитов. По практике, вводное устройство ставится на высоте 1500-3000 мм от земли, на опоре, фасаде дома или в самом доме, если включает распределительные устройства для групповых цепей дома.

Планируя электрику своего дома, не забываем про систему видеонаблюдения дома. Чтобы не заниматься поэлементным расчётом системы видеонаблюдения, можно использовать комплекты видеонаблюдения. В них продавцы включают оптимальный набор видеокамер и расходных материалов, подходящих для 95% домов.

Что такое вводное устройство загородного дома

Согласно ПУЭ (п. 1.7.24-25)  вводное устройство загородного дома это металлический шкаф с электротехническим оборудованием, установленным на питающей линии дома. Обычно, минимальное оборудование, которое ставится в ВУ это автомат защиты на ввод питающего кабеля, счетчик учета и автомат защиты на выходе ВУ. Именно такая, минимальная комплектация используется для вводных устройств устанавливаемых на опорах.

Комплектация вводного устройства может быть расширена, и в него добавляются  устройства от перегрузки грозовая защита.

Если в ВУ добавить автоматы защиты для групповых цепей дома, то такое устройство уже называют вводно-распределительным (ВРУ) или проще, электрощит дома.

Где возможна установка вводного устройства загородного дома

По практике, есть три варианта установки вводного устройства загородного дома. Практика установки зависит от региона страны и даже от района. Как никак, а ордер на подключение дома к электросети выдает районная энергосберегающая организация и проект электроснабжения дома, согласовывается именно у нее.

Например, в Московской области, в некоторых районах вводное устройство ставится на каждый дом на опоре от которой делается ответвление к дому. В некоторых садовых и других товариществах, вводное устройство ставится на фасад дома. Нормативные документы, ПУЭ и ГОСТ, не запрещают установку вводного устройства  в доме, однако такое расположение ВУ очень не нравится инспекторам энергонадзора и вызывает проблемы при приемки дома для подключения.

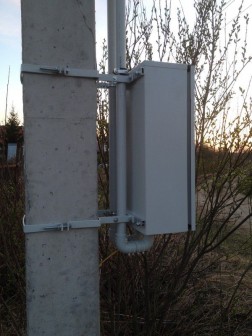

Установка вводных устройств на опореВводное устройство на домеВводное устройство на опоре

Так, что вариантов установки вводного устройства несколько. Но правильный только один, тот вариант установки ВУ, который есть в согласованном проекте электроснабжения дома.

Другое дело, если вы не подключаете дом к электроснабжению, а делаете реконструкцию подключения, например, переходите на провода СИП. В этом случае, собственник сам может определить расположение вводного устройства.

Комплектация вводного устройства

Для примера комплектации ВУ на 220 Вольт, воспользуемся профессионально собранным щитом, по всем правило гостов и пуэ. Комплектация щита, к сожалению, немецкая, фирмы Schneider Electric. Российский аналог, компания ИВК.

установка вводного устройства, комплектация ВУ

В комплектацию щита вошли:

1. Автомат вводной: 25 Ампер или 32 Ампера;
2. 2.Электросчетчик, Меркурий – 201;
3. Устройство защитного отключения на вводе (УЗО). Номинальный ток 63 Ампера, ток отключения 300 mA.
4. Автомат защиты на выходе. Номинал 25 иди 32 Ампера. На фото, отходящий автомат стоит один. Это не противоречит ПУЭ (п.7.1.24-25). В ВУ может стоять либо один автомат защиты на несколько линий, либо по отдельному автомату защиты на каждую линию.
5. Металлический щит (бокс) со степенью защиты IP54. Щит обязательно должен быть с оконцем, для считывания показаний счетчика.
6. Примечание: Должен сделать замечание. В целях безопасности допускается выносить счетчики учета в дом, если дома предполагают постоянное проживание жильцов, например в деревнях.
7. Провод монтажный ПВ1 сечением 10 мм.
8. Трубки изоляционные сжимающиеся при нагреве (Rexant).
9. Защитный бокс для автомата вводного.
10. Главная заземляющая шина.
11. Установочная DIN- рейка.
12. Нулевая шина на восемь подключений.

Заземления вводного щита

В щите предусмотрены  следующие заземления:

1. Заземляется дверь шкафа;
2. Заземляется монтажная панель;
3. Заземляются корпуса.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Похожие посты:

• Типовой трехфазный щит учета для частного дома, Рубрика Электрика деревянного дома
• Модернизация проводки в квартире своими руками, Рубрика Ремонт электрики Электропроводка
• Люминесцентные лампы: описание, характеристики, типы, подключение в быту, Рубрика Освещение
• Гриль для дома электрический, Рубрика Статьи
• Кабельный лоток перфорированный, Рубрика Материал электрика
• Какие бывают опоры уличного освещения, Рубрика Строительство
• Виды электроизоляционных материалов их применение, Рубрика Материал

Поделиться ссылкой:

Похожее

Вводное устройство частного дома, коттеджа, дачи

Что такое вводное устройство

Итак, вводное устройство частного дома. Согласно нормативам, список внизу статьи, ввод электропитания в любое здание, в том числе частный дом, коттедж, дача, должны быть оборудованы вводным устройством. Вводное устройство частного дома может быть заменено вводно-распределительным устройством (ВРУ).

Не запрещено, но не обязательна установка и вводного устройства и вводно-распределительного устройства на абонентском отводе ВЛИ к дому.

Вопрос установки ВУ (вводного устройства) вместе с ВРУ (вводно-распределительным устройством) заключается не в разрешении такой парной установки, а в целесообразности. По нормативам (ПУЭ 7, п.7.1.22), в абонентских ответвлениях до 25 Ампер:

При такой схеме подключения дома, использование ВУ не нужно. Однако практикуется несколько другая схема подключения дома, через ВУ (ВРУ) установленное на столбе.

Вариант подключения дома должен быть определен в техническом задании, которое выдает электросетевая организация на вашу заявку о подключении дома с пакетом необходимых документов.

Оформить документацию лучше в печатном виде, воспользовавшись набором информации на компьютере и распечатки её на любом доступном принтере. Документы должны быть без ошибок и хорошо читаться. Перед большим объёмом работ на принтере лучше заменить его картридж. Новый чернильный картридж для струйного принтера или порошковый тонер для лазерного принтера позволят получить документы высокого качества. Больше информации о расходных материалов для принтера на сайте http://www.svamag.ru/news/ID_597.html.

Но для начала несколько особенностей ВУ.

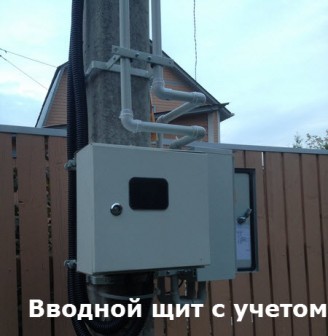

вводной щит с учетом на столбе

Вводное устройство частного дома — комплектация

ВУ комплектуется согласно проекту или по схеме производителя. В комплект ВУ могут войти:

• Устройство защиты и/или механического отключения от питающей линии;
• Счетчик учета электроэнергии;
• Защитные аппараты отходящих линий электропитания;
• Трансформаторы по току;
• Вводные предохранители с рубильником;
• Шины подключений;
• УЗИП на основе разрядников;
• Вводные автоматические выключатели;
• Другое оборудование обеспечивающее подключение, защиту, учет электроэнергии к абоненту.

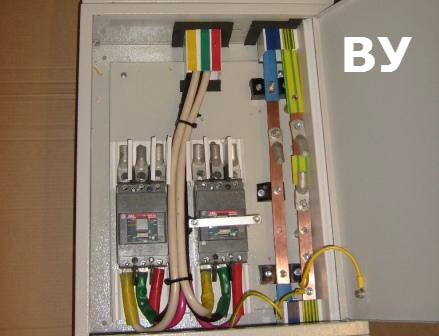

Вводное устройствоВводное устройство (вводной щит)

Особенности вводного устройства

Говоря о вводном устройстве нужно понимать следующие нюансы:

• В водном устройстве должно быть предусмотрено фиксированное отключение электропитания дома, как фазных, так и нулевых проводов.
• В водном устройстве обязательна установка аппаратов защиты на фазные сети.
• Допустима установка в ВУ устройств грозовой защиты (УЗИП – защита от импульсных перенапряжений) на основе разрядников и плавкие вставки.

Выводы

1 В абонентских сетях до 25 Ампер, установка вводного устройства не обязательна, его заменят, ВРУ или ГЩР (главный распределительный щит) внутри дома;

2. Практикуется установка вводного устройства (ВУ) на столбе воздушной линии, чаще внизу столба. При такой установке в ящик вводного устройства ставят счетчики учета;

3. Основное назначение вводного устройства это защита абонентской сети и механическое фиксированное отключение сети от электропитания;

4. Допускается установка в ВУ устройств защиты от импульсных перенапряжений (УЗИП) на основе разрядников. Варисторные УЗИП ставятся в распределительном щите в доме.

Нормативные ссылки

©Ehto.ru

Статьи по теме

Видео статьи

Похожие посты:

Поделиться ссылкой:

Похожее

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт





Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:





Простой щит учета, система заземления TT





Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S





Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT







Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S





Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S





Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Схема электрощитка в частном доме 220в

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

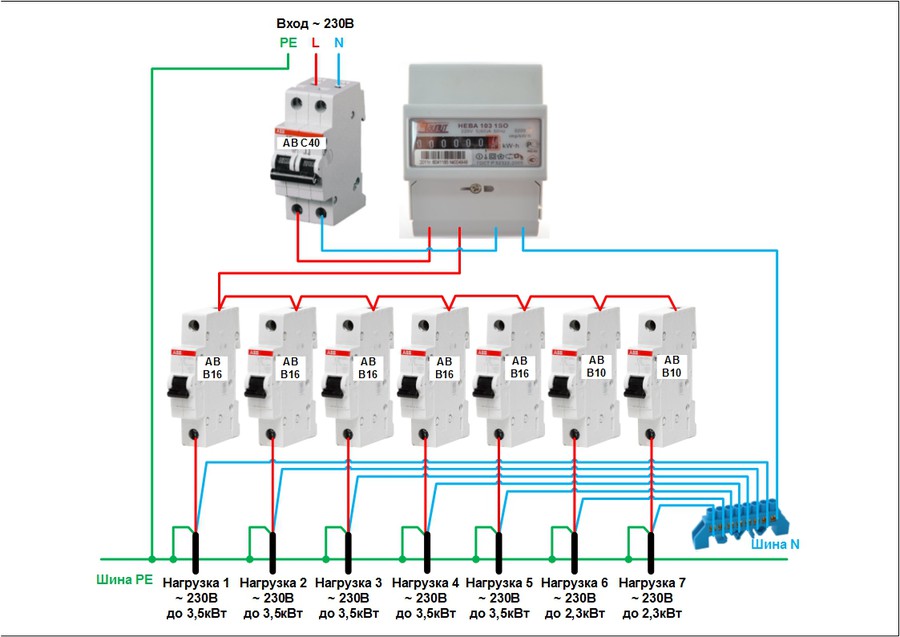

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как самому собрать электрощиток в частном доме 220В — схема сборки

Грамотно спроектированный и качественно смонтированный электрический щиток в частном доме является гарантией безопасности работы всей системы электроснабжения. Поскольку внутри шкафной конструкции располагаются приборы учета, а также распределительное и защитное оборудование – его выбору и самостоятельному изготовлению уделяется повышенное внимание. Согласно основным положениям ПУЭ вводный щиток должен отвечать самым строгим требованиям, касающимся эксплуатационной безопасности и возможности расширения его функциональности.

Для чего нужен щиток

Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается. Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:

• все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
• количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
• появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.

В условиях деревянного дома значение распределительного шкафа существенно возрастает, поскольку в частном хозяйстве возможности по наращиванию электрооборудования велики. Они ограничиваются только лимитом электроэнергии, учитываемой в кВт/часах.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

• Вводные устройства, обустраиваемые в месте подводки силового кабеля.
• Ящики для установки выносного электрического счетчика.
• Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Выбор места установки

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

При определении места для установки щитка также важно учитывать, каким способом и где конкретно заводится питающий кабель. При электрификации нового строения, данные по схемам прокладки наружных сетей можно получить у специалистов местного отделения «Энергосбыта».

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

• значительная экономия средств;
• возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
• четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Элементы щита и порядок сборки

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома. Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

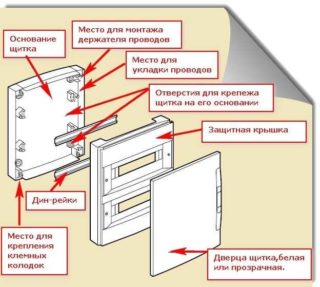

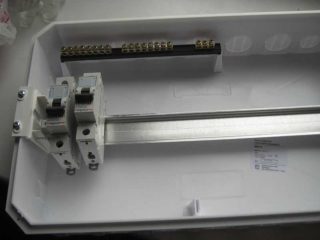

• DIN рейки, используемые для фиксации электротехнических устройств.
• Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
• Вводный автомат.
• Электросчетчик, монтируемый рядом с ним.
• Устройства защитного отключения (УЗО).
• Линейные автоматические выключатели.
• Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов. Поэтому их установка в частном жилом доме считается обязательной.

При сборке щитка своими руками руководствуются документацией, прикладываемой к любым образцам изделий этого типа. В ней приводится пошаговая инструкция по порядку монтажа всех комплектующих и способах их фиксации.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Выбор корпуса

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

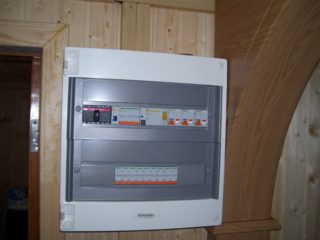

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома. По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Полезные советы

При выборе, монтаже и последующем расключении
