Открытая и скрытая проводка в деревянном доме



Электропроводка в доме из бруса и другого деревянного материала имеет особенности. Так как дерево – легко сгораемый материал, требования к безопасности предъявляются повышенные. В доме из бревен допускается установка как скрытой, так и открытой проводки.

Содержание

Особенности монтажа проводки

По нормативным документам ПУЭ (правила устройства электроустановок), электрический кабель может быть проложен по сгораемому основанию, каким являются стены деревянного дома. Допускается проводка открытого и скрытого типа. Кабель допустимо проложить по стенам, потолкам, балкам и другим конструкциям в доме.

Обратите внимание! В постройке из бревен разрешено проводить открытый кабель по поверхности бруса не защищенном и защищенном виде.

В первом случае он закрепляется с использованием:

  • роликов;
  • струны или троса;
  • скоб.

А также может быть свободно подвешенным. Защищенный кабель укладывается в:

  • пластиковые трубки;
  • глухой или закрывающийся крышкой кабель-канал;
  • гофрированный металлический рукав или пластиковую гофру;
  • кабель-каналы;
  • кабельные лотки.

В наличниках кабель укладывается в пластиковый электроплинтус. Как выглядят материалы можно увидеть на фото.

Правила монтажа электрической проводки

Открытая проводка в деревянном доме по правилам ПУЭ прокладывается с учетом таких рекомендаций. Провод без защиты должен проходить по стенам по горизонтали на высоте не менее 2 м, в трубах из пластика и кабель-каналах может быть проложен на любой высоте. По правилам монтажа открытой электропроводки своими руками расстояние между кабелем и водопроводными трубами не должно быть меньше 10 см, газовыми — не менее 40 см.

При пересечении они должны располагаться не ближе чем в 5 см друг от друга.

Электрический провод в местах, где он проходит через этажи и стены, должен быть проложен в кабель-канале или трубе для защиты и вероятности ремонта. В середину трубы нужно вложить уплотнитель, который можно легко вынуть. Розетки по правилам ПУЭ должны использоваться открытого типа, иметь металлическую площадку или устанавливаться на нее.

Важно! Все материалы для монтажа электропроводки своими руками должны быть негорючими.

Как сделать открытую проводку в доме

Пошаговый монтаж эклектической проводки будет таким:

  1. До разметки нужно продумать схему расположения кабеля и точек, чтобы они находились там, где будут необходимы.
  2. Далее нужно делать разметку мест, где будут установлены розетки и проходить провод. До разметки нужно продумать схему расположения кабеля и точек, чтобы они находились там, где будут необходимы.

  3. Затем произвести монтаж выключателей и розеток, осветительных приборов. Под все приборы нужно установить металлические пластины, ограничивающие контакт с деревянным брусом.
  4. На следующем этапе проложить провод, соединить включатели с приборами и подвести кабель к розеткам.
  5. В местах, где электропроводка будет проходить через стены и потолки, перегородки установить металлические гильзы. Для них нужно сделать отверстие в брусе, вставить гильзы так, чтобы их концы выступали на 1 см от поверхности бревен. На края следует надеть пластиковые втулки, которые защитят изоляцию от порезов при натяжке.

Как сделать прокладку электрического кабеля открытого типа своими руками можно увидеть на фото и видео.

Материалы для скрытой электропроводки — защита от возгорания

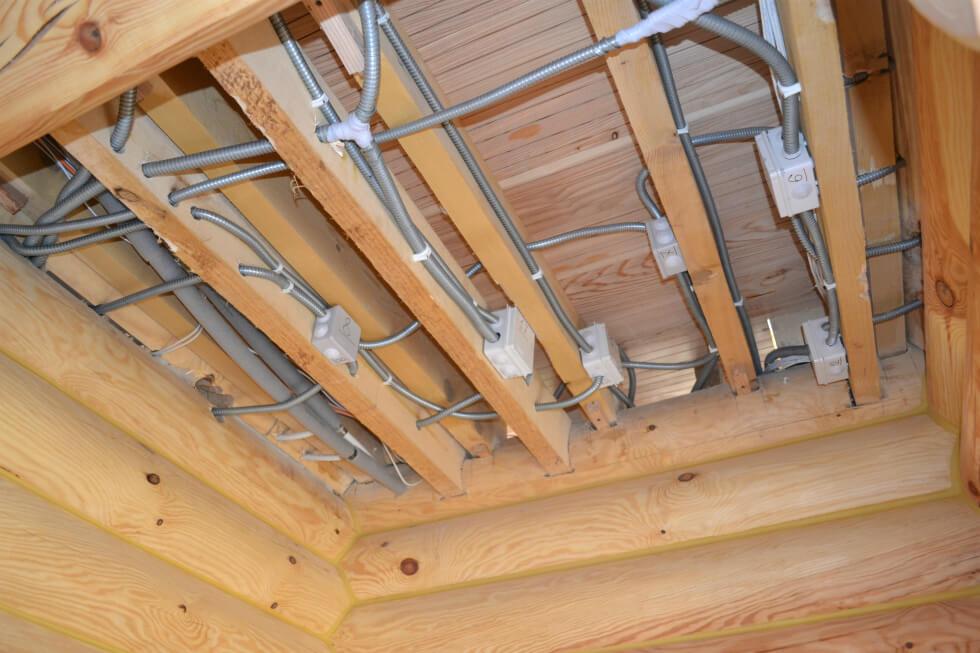

Скрытая проводка в деревянном доме проходит внутри бруса или за облицовкой. Кабели и провода располагаются под навесными потолками и в пустотах перегородок. Они прокладываются в металлических трубах, закрытых коробах, если сделаны из горючих материалов. Если кабели не распространяют горение, то защитные элементы можно не использовать. Прокладка их через отверстия в стенах и потолках допустима и без наличия в них жестких трубок и втулок.

Важно! Безопасность эксплуатации электропроводки зависит не только от кабеля, но в большей степени от качества изготовления и монтажа розеток, коробок, выключателей. А также от сечения провода, которое должно соответствовать нагрузке.

Для максимальной безопасности кабель можно уложить в металлическую трубу. Она помогает решить вопрос его защиты от механического повреждения и не дает дереву загореться в случае искрения, возгорания проводки. Если кабель теоретически может быть поврежден при неосторожном строительстве или ремонте, домашними животными, крысами и мышами, выбор способа, как скрыть электрическую проводку, очевиден.

Для прокладки в домах из бревен не рекомендуется использовать (они не дают 100% защиту, но все же лучше чем ничего):

  • металлический рукав,
  • пластиковую или
  • стальную гофру.

При коротком замыкании дуга может прожечь тонкий металл, а пластик может не выдержать механических нагрузок. Допускается использование гофр только, если они будут проложены в слое штукатурки.

Такие правила применяются для исключения возгорания при коротком замыкании или прочих неисправностях. Металлическая труба или штукатурка необходима, чтобы убрать дугу, возникающую при КЗ. Чтобы справиться со своей задачей, толщина стенок трубы должна соответствовать сечению провода.

До начала монтажа скрытой электропроводки в деревянном доме, так же как и открытой, нужно составить схему расположения всех коммуникаций, а при установке можно делать фото разводок и трасс, чтобы потом знать, где находится электропроводка. Пошаговую последовательность монтажа сетей можно посмотреть на видео.

Что нужно запомнить о проводке для деревянного дома

  1. Выбирать провода и оборудование защиты для проводки своими руками нужно так, чтобы они соответствовали мощности бытовой техники. На кабеле лучше всего не экономить, он должен быть качественным, ведь от этого во многом зависит, как он поведет себя при эксплуатации. Сечение должно соответствовать потребляемой приборами мощности. Тонкий — будет перегреваться, создавая опасную ситуацию. При покупке нужно брать материал с запасом, если понадобится подключение дополнительных приборов.
  2. К автоматам защиты предъявляются такие же требования, они также должны быть выпущены производителями, известными выпуском качественной продукции. Экономия на автоматике может привести к тому, что в нужный момент она не сработает. Если в доме много мощных приборов, то нужно поставить несколько автоматов, распределив нагрузку между ними.
  3. Использовать УЗО, заземление и защиту от молний. По возможности нужно убрать все скрутки или ограничить их число, целый провод должен идти от автомата до прибора потребления.
  4. Кроме обязательных приборов, желательно приобрести ИБП и установить их на часто используемые приборы. Приобрести стабилизаторы, чтобы убрать скачки напряжения. Устройства не входят в схему электроснабжения, но предупреждают поломки бытовой техники, когда работа сети не стабильна. Они полезны, если нужно решить задачу, как сделать безопасные электрокоммуникации в бревенчатом доме.

В домах из бруса или бревен электропроводка может быть открытого или закрытого типа. Чаще выбирают первый способ из-за более простой и дешевой установки. Но какая бы проводка не была выбрана, делать ее нужно по правилам.

Видео пошагового монтажа можно посмотреть на сайте.

28 декабря 2021

Задать вопрос эксперту

Поделиться статьей:

Статьи по теме

Читайте также

Новые статьи

Самые популярные статьи

Самые обсуждаемые статьи

Скрытая электропроводка в деревянном доме .

Электропара

Владельцы загородных домов и дач из деревянных материалов должны уделить особое внимание выбору электропроводки. Лучшие огнестойкие пропитки защищают древесину лишь в течение максимум двух с половиной часов, и только с тех сторон, где был нанесен активный состав. Поскольку неумолимая статистика возникновения пожаров говорит о том, что почти половина всех случаев возгорания связана с неисправностями проводки, нужно сделать все по правилам, в соответствии с существующими нормами.


Наиболее оптимальный способ проводки – открытый, поскольку в любое время можно получить доступ к любой части электрической цепи. Однако скрытая электропроводка в деревянном доме имеет некоторые преимущества, например, ровные стены без элементов электросети в виде монтажных коробов или кабель-каналов.

Важные особенности монтажа

  1. При организации скрытой проводки в деревянном доме нужно обеспечить надежную изоляцию кабелю – все провода прячутся в специальные каналы, исключающие риск контакта древесины с кабелем.
    Делается это потому, что от силовой нагрузки поверхность кабеля сильно нагревается, что недопустимо в домах с деревянными конструкциями.
  2. Нельзя соединять несколько отрезков кабеля в одной линии провода – она должна быть монолитной, все соединительные элементы должны находиться в распаячной коробке.
  3. Скрытая проводка требует проведения черновых работ, в состав которых входит штробление стен (создание канавок под провод в венцах сруба). Штробы должны идти только в двух направлениях: горизонтальном и вертикальном.
  4. Обязательно наличие схемы работ с указанием точек потребления,  это позволит заранее выявить ошибки и учесть все нюансы монтажа. В схеме следует учесть существующие нормы по СНИП, ГОСТ и ПУЭ относительно расстояние от розеток и выключателей до пола, штор, крупногабаритной мебели.
  5. Для прокладки скрытой проводки нужно выбрать трубы, рукава и защитные короба.

Виды каналов для скрытой проводки

В качестве каналов для скрытой проводки используются металлические оцинкованные трубы или пластиковые гофрированные трубы. Металлорукав не подходит для скрытой проводки, он востребован при проведении наружных работ. Основная особенность труб для прокладки скрытой проводки – негорючий самозатухающий материал.

Металлические трубы дороже, но предпочтительнее – они имеют более крепкую и надежную конструкцию, способную выдержать последствия усадки дома, но существенно дороже пластиковых, что имеет особое значение при больших объемах строительства.

Пластиковые трубы хорошо гнутся, а для исключения риска повреждения в процессе усадки их располагают в торцевой части сруба.

В сложных схемах могут использоваться металлические лотки (глухие короба) с защитной крышкой. Они обоснованы при частом изменении направления проводов и способны принять сразу несколько проводов. Каждый лоток заземляется по отдельности.

Самый нежелательный способ скрыть проводку – утопить кабель в толще алебастра. Это кустарный метод, который нельзя использовать в деревянном доме.

Выбор кабеля, распределительных коробок и расходных материалов

Организация скрытой проводки производится на много лет вперед, поэтому лучше отнестись к выбору расходных материалов с большой ответственностью. Многих волнует вопрос, какой марки кабель лучше всего использовать для электропроводки в деревянном доме? Если вы дорого цените безопасность и не хотите возникновения пожара, лучше всего не экономить на кабеле. Хорошим вариантом будут силовые кабели NYM или ВВГнг. У этих видов кабеля негорючей является изоляция и оболочка, поэтому они прекрасно подходят для внутренней проводки.

Распределительные коробки могут быть пластиковыми или металлическими, второй вариант намного предпочтительнее, поскольку металл не плавится и обладает повышенной прочностью.

Розетки и выключатели в деревянном или каркасном доме лучше покупать накладного типа (для открытого монтажа).

Основные правила выполнения скрытой проводки в деревянном доме

  • всегда нужно использовать предварительно подготовленную схему, утвержденную профессиональными электриками;
  • старайтесь минимизировать количество поворотов и углов;
  • нужно исключить любой контакт провода с древесиной;
  • прокладывайте проводку только в негорючих материалах;
  • приоритетная задача – обеспечить пожарную безопасность;
  • при использовании гофротрубы следует защитить ее со всех сторон прокладками из асбеста, раствором бетона;
  • диаметр трубы выбирается исходя из диаметра кабеля — +60% к его размеру;
  • применяйте только негорючие кабели.
