Сварочный трансформатор для дома – Самодельные сварочные аппараты: как сделать трансформатор или мини-сварку своими руками

Сварочный аппарат своими руками, сварочный трансформатор

Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

• Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
• Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

Разумеется, обеспечить такие условия в реальности невозможно.

Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

Существуют четыре основных типа сварочных аппаратов

1. Трансформатор. Устройство работает на переменном токе. Основной узел ничем не отличается обычного блока питания: на входе 220 вольт, на выходе требуемые 60 вольт. За счет возможности механического перемещения вторичной обмотки по сердечнику, меняется значение рабочего тока.Преимущества: простота и дешевизна конструкции, ремонтопригодность.Недостатки: большие размер и вес, переменный ток приводит к нестабильному формированию сварочного шва, для работы требуется высокая квалификация специалиста.
2. Выпрямитель. По сути, это тот же трансформатор, только с диодным (тиристорным) выпрямителем в цепи вторичной обмотки. После преобразования напряжения на трансформаторе (с традиционным механическим регулятором силы тока), вторичное переменное напряжение выпрямляется одним из способов. В примитивных (недорогих) конструкциях применяется диодный мост. Более продвинутые схемы работают на тиристорной схеме, с возможностью регулировки параметров.Преимущества: стабильные параметры сварки, возможность работать с различными металлами, не требуется высокая квалификация мастера.Недостатки: более высокая стоимость, сложность в ремонте и обслуживании.Некоторые мастера переделывают простейший трансформаторный сварочник в аппарат постоянного тока. Для этого необходимо лишь собрать мощный выпрямитель, и подключить его к выходу вторичной обмотки. Для этого потребуются мощные диоды (собираем мост) и радиаторы для рассеивания тепла.



   Общий недостаток рассмотренных схем — зависимость выходных параметров от качества электросети. Если есть просады напряжения (при сварке — это нормальное явление), меняются характеристики выходных напряжения и тока. За счет этого страдает качество сварочного шва. Поэтому ручная регулировка силы тока (перемещением обмоток) обязательна.

3. Полуавтомат. Это продвинутый вариант выпрямителя, с устройством механической подачи сварочной проволоки в зону работ. Сварка производится в среде инертного газа, для выполнения работы требуется газовый баллон.Преимущества: качественный шов, нет необходимости в специальной подготовке мастера. Недостатки: требуется дополнительное оборудование (газовый баллон), высокая стоимость.
4. Инвертор. На сегодняшний день самый распространенный сварочник среди любителей. В качестве преобразователя напряжения используется инверторный блок питания с ШИМ управлением. Эта технология на сегодняшний день стала доступной, что положительно сказывается на стоимости. Преимущества: работать с аппаратом может даже начинающий сварщик, компактные размеры, малый вес. Недостатки: не слишком высокая надежность, сложность в ремонте.

Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

• сила тока на вторичке 100–150 А;
• напряжение холостого хода 60–65 вольт;
• рабочее напряжение при сварке 18–25 вольт;
• сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

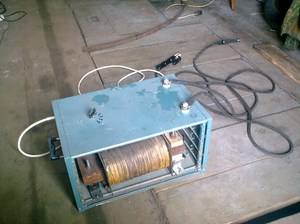

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

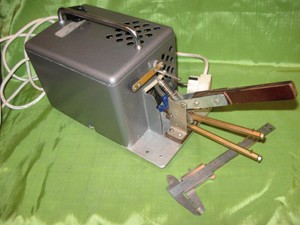

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Инвертор (импульсный блок питания для сварки)

Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

Рассматриваемый инвертор имеет следующие характеристики:

• Ток нагрузки на электродах: до 100 А.
• Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
• Используемые электроды до 2.5 мм.

На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

Конструктивно инвертор состоит из трех элементов:

1. Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
2. Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
3. Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

Итог

Чем сложнее самодельный сварочный аппарат, тем ощутимей экономия. Именно простые трансформаторы обходятся дороже, по причине использования дорогостоящей меди в обмотках или трансформаторного железа. Импульсные блоки питания, особенно при наличии в запасе старых деталей от типовых электроприборов, обходятся практически бесплатно.

Видео по теме

Хорошая реклама



Сварочный аппарат своими руками: простая инструкция по сборке

В виду того, что в быту обывателям часто требуется работать с металлом, многие используют сварочные агрегаты. Но далеко не всем по карману приобретение дорогостоящего оборудования, из-за чего и возникает вопрос, как собрать сварочный аппарат своими руками. Процесс изготовления будет отличаться в зависимости от типа и конструктивных особенностей сварочного устройства.

Типы сварочных аппаратов

Современный рынок наполнен достаточно большим разнообразием сварочных аппаратов, но далеко не все целесообразно собирать своими руками.

В зависимости от рабочих параметров устройств различают такие виды устройств:

• на переменном токе – выдающие переменное напряжение от силового трансформатора напрямую к сварочным электродам;
• на постоянном токе – выдающие постоянное напряжение на выходе сварочного трансформатора;
• трехфазные – подключаемые к трехфазной сети;
• инверторные аппараты – выдающие импульсный ток в рабочую область.

Первый вариант сварочного агрегата наиболее простой, для второго понадобиться доработать классическое трансформаторное устройство выпрямительным блоком и сглаживающим фильтром. Трехфазные сварочные аппараты используются в промышленности, поэтому рассматривать изготовление таких устройств для бытовых нужд мы не будем. Инверторный или импульсный трансформатор довольно сложное устройство, поэтому чтобы собрать самодельный инвертор вы должны уметь читать схемы и иметь базовые навыки сборки электронных плат. Так как базой для создания сварочного оборудования является понижающий трансформатор, рассмотрим порядок изготовления от наиболее простого, к более сложному.

На переменном токе

По такому принципу работают классические сварочные аппараты: напряжение с первичной обмотки 220 В понижается до 50 – 60 В на вторичной и подается на сварочный электрод с заготовкой.

Перед тем, как приступить к изготовлению, подберите все необходимые элементы:

• Магнитопровод – более выгодными считаются наборные сердечники с толщиной листа 0,35 – 0,5мм, так как они обеспечивают наименьшие потери в железе сварочного аппарата. Лучше использовать готовый сердечник из трансформаторной стали, так как плотность прилегания пластин играет основополагающую роль в работе магнитопровода.
• Провод для намотки катушек – сечение проводов выбирается в зависимости от величины, протекающих в них токов.
• Изоляционные материалы – основное требование, как к листовым диэлектрикам, так и к родному покрытию проводов – устойчивость к высоким температурам. Иначе изоляция сварочного полуавтомата или трансформатора расплавится и возникнет короткое замыкание, что приведет к поломке аппарата.

Наиболее выгодным вариантом является сборка агрегата из заводского трансформатора, в котором вам подходит и магнитопровод, и первичная обмотка. Но, если подходящего устройства под рукой нет, придется изготовить его самостоятельно. С принципом изготовления, определения сечения и других параметров самодельного трансформатора вы можете ознакомиться в соответствующей статье: https://www.asutpp.ru/transformator-svoimi-rukami.html.

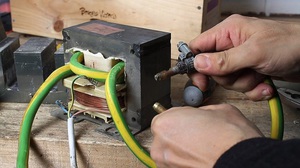

В данном примере мы рассмотрим вариант изготовления сварочного аппарата из блока питания микроволновки. Следует отметить, что трансформаторная сварка должна обладать достаточной мощностью, для наших целей подойдет сварочный аппарат хотя бы на 4 – 5кВт. А так как один трансформатор для микроволновки имеет только 1 – 1,2 кВт, для создания аппарата мы будем использовать два трансформатора.

Для этого вам понадобится выполнить такую последовательность действий:

• Возьмите два трансформатора и проверьте целостность обмоток, питаемых от электрической сети 220В.

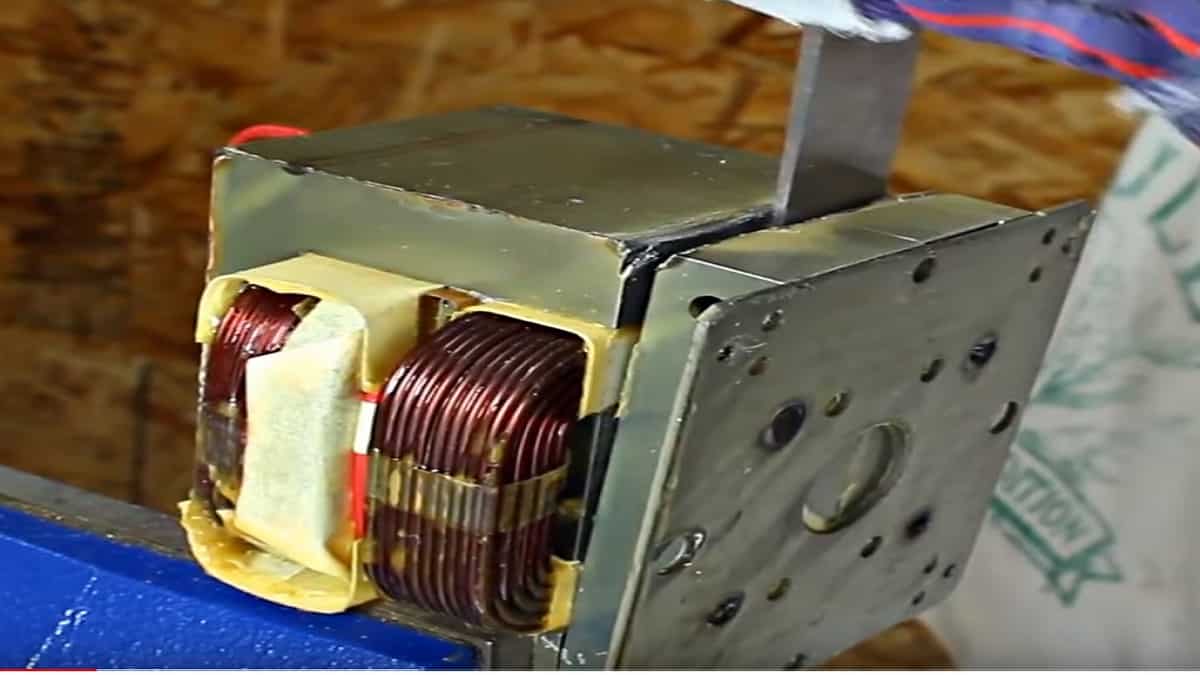

• Распилите магнитопровод и снимите высоковольтную обмотку, Рис. 1: распилите сердечник

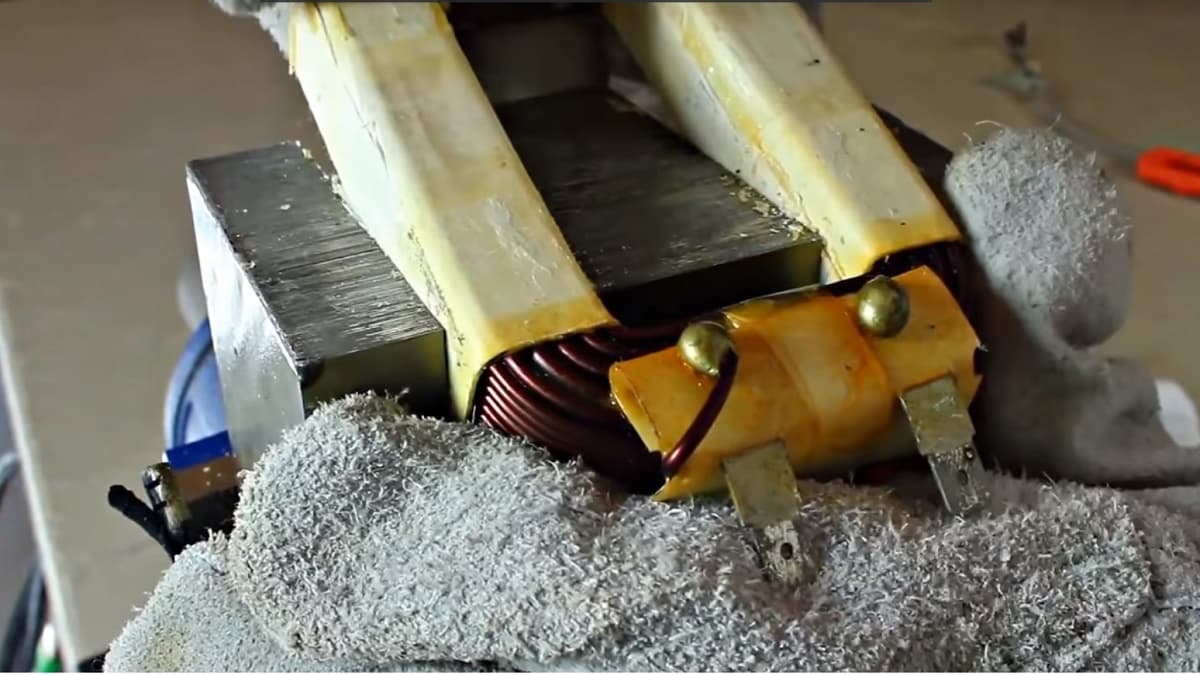

Рис. 2: уберите высоковольтную обмотку

оставив только низковольтную, в таком случае намотку первичной катушки уже делать не нужно, так как вы используете заводскую.

Установите на кабель держатель и электрод диаметром 4 – 5мм. Диаметр электродов подбирается в зависимости от силы электрического тока во вторичной обмотке сварочного аппарата, в нашем примере она составляет 140 – 200А. При других параметрах работы, характеристики электродов меняются соответственно.

Во вторичной обмотке получилось 54 витка, для возможности регулировки величины напряжения на выходе аппарата сделайте два отвода от 40 и 47 витка. Это позволит осуществлять регулировку тока во вторичке посредством уменьшения или увеличения  количества витков. Ту же функцию может выполнять резистор, но исключительно в меньшую сторону от номинала.

На постоянном токе

Такой аппарат отличается от предыдущего более стабильными характеристиками электрической дуги, так как она получается не напрямую с вторичной обмотки трансформатора, а от полупроводникового преобразователя со сглаживающим элементом.

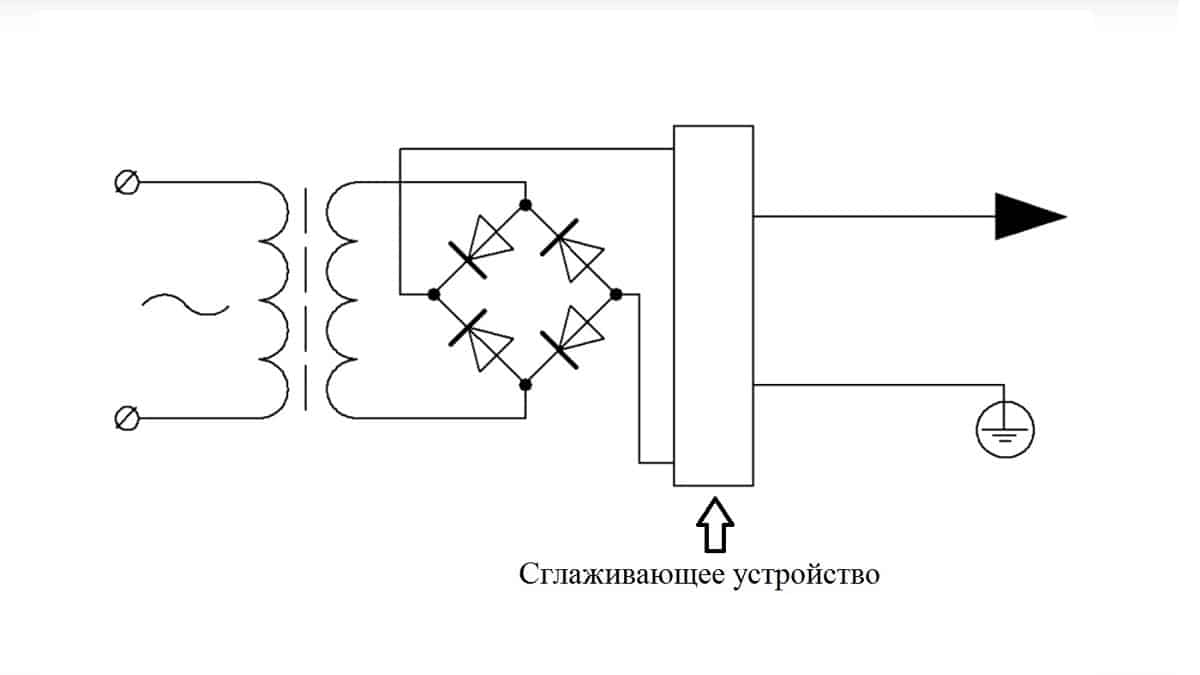

Рис. 8: принципиальная схема выпрямления для сварочного трансформатора

Как видите, делать намотку трансформатора для этого не требуется, достаточно доработать схему существующего устройства. Благодаря чему он сможет выдавать более ровный шов, варить нержавейку и чугун. Для изготовления вам понадобится четыре мощных диода или тиристора, примерно на 200 А каждый, два конденсатора емкостью в 15000 мкФ и дроссель. Схема подключения сглаживающего устройства приведена на рисунке ниже:

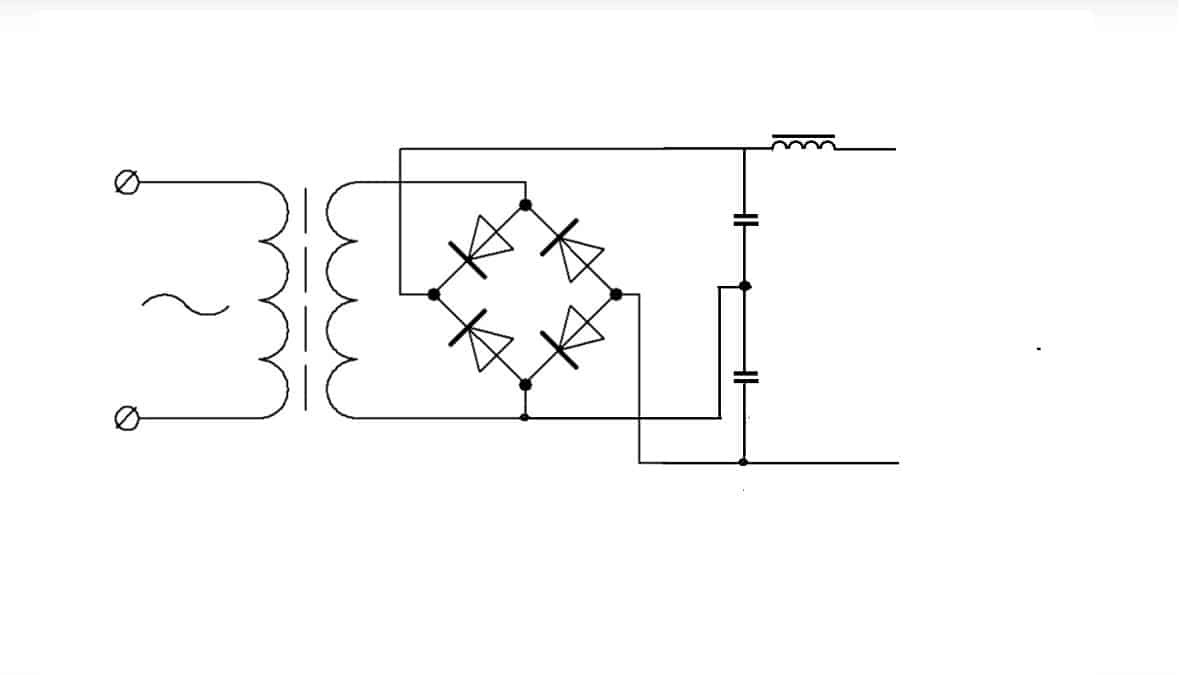

Рис. 9: схема подключения сглаживающего устройства

Процесс доработки электрической схемы состоит из таких этапов:

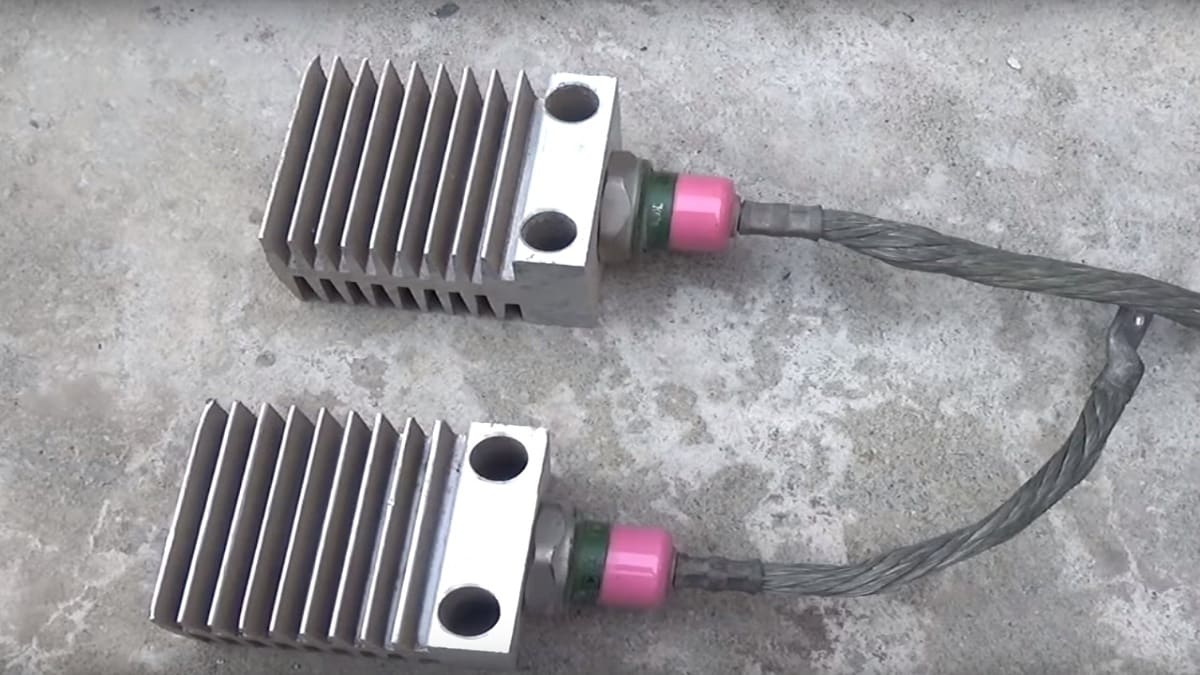

• Установите полупроводниковые элементы на радиаторы охлаждения. Рис. 10: установите диоды на радиаторы

В связи с перегревом трансформатора во время работы, диоды могут быстро выйти со строя, поэтому им нужен принудительный отвод тепла.

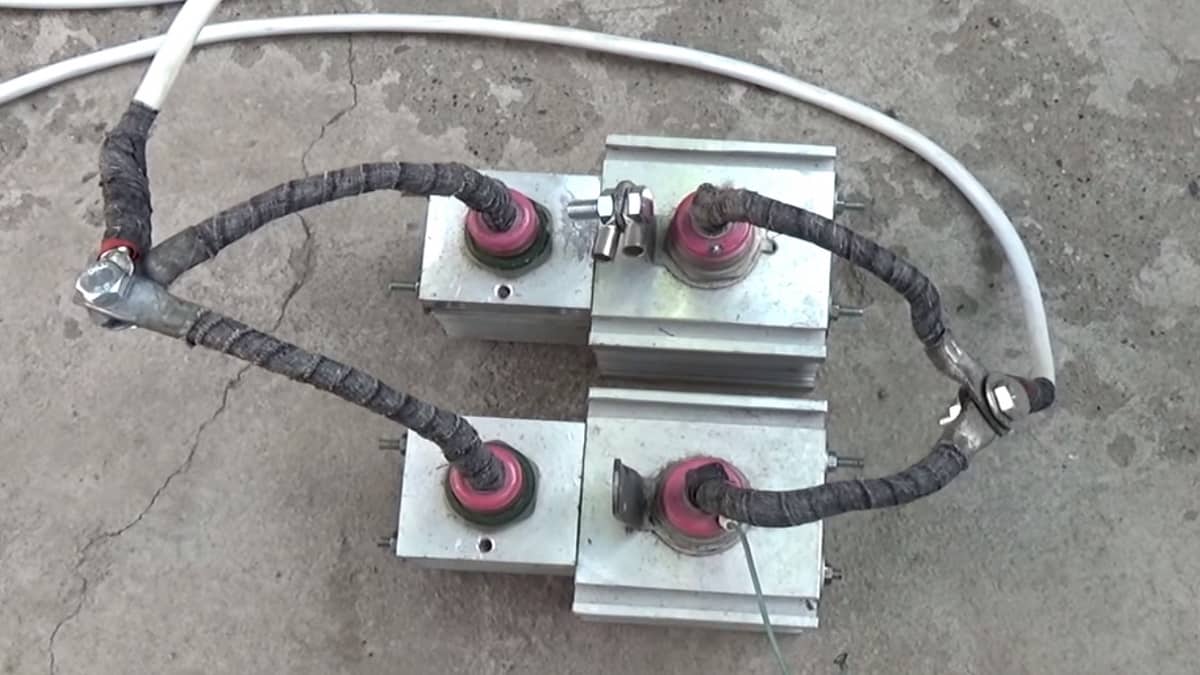

• Соедините диоды в мост, как показано на рисунке выше, и подключите их к выводам трансформатора. Рис. 11: соедините диоды в мост

Для подключения лучше использовать луженные зажимы, так как они не потеряют изначальную проводимость от больших токов и постоянной вибрации.

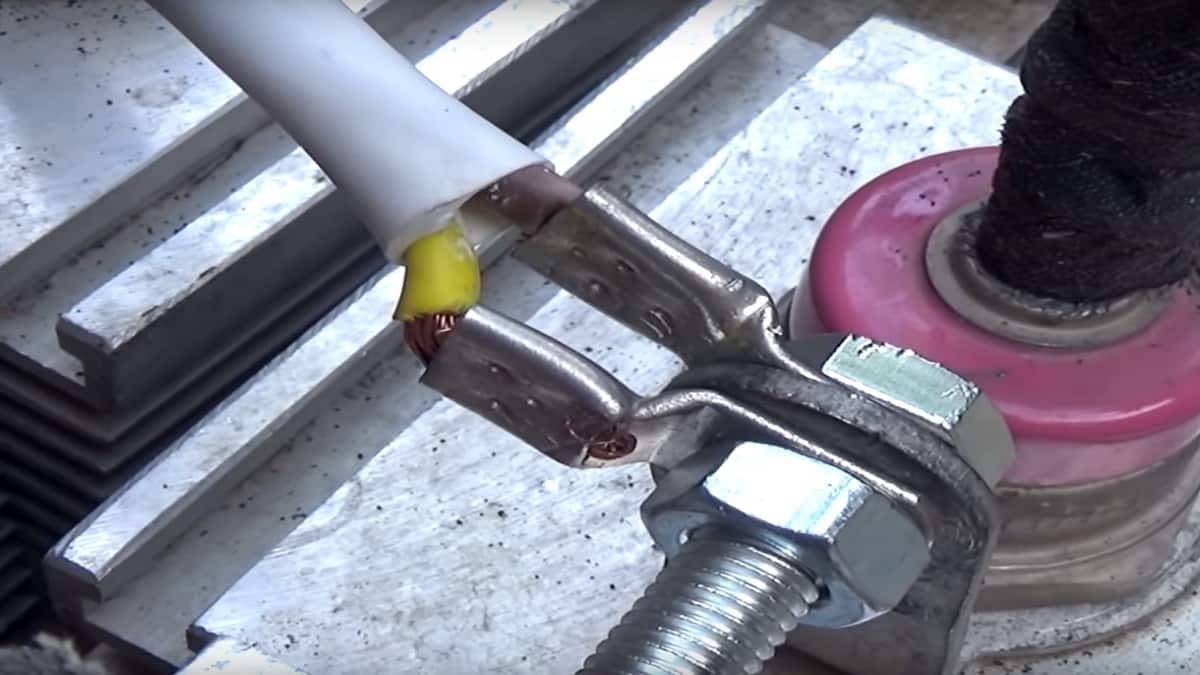

Рис. 12: используйте луженные зажимы

Толщина провода выбирается в соответствии с рабочим током вторичной обмотки.

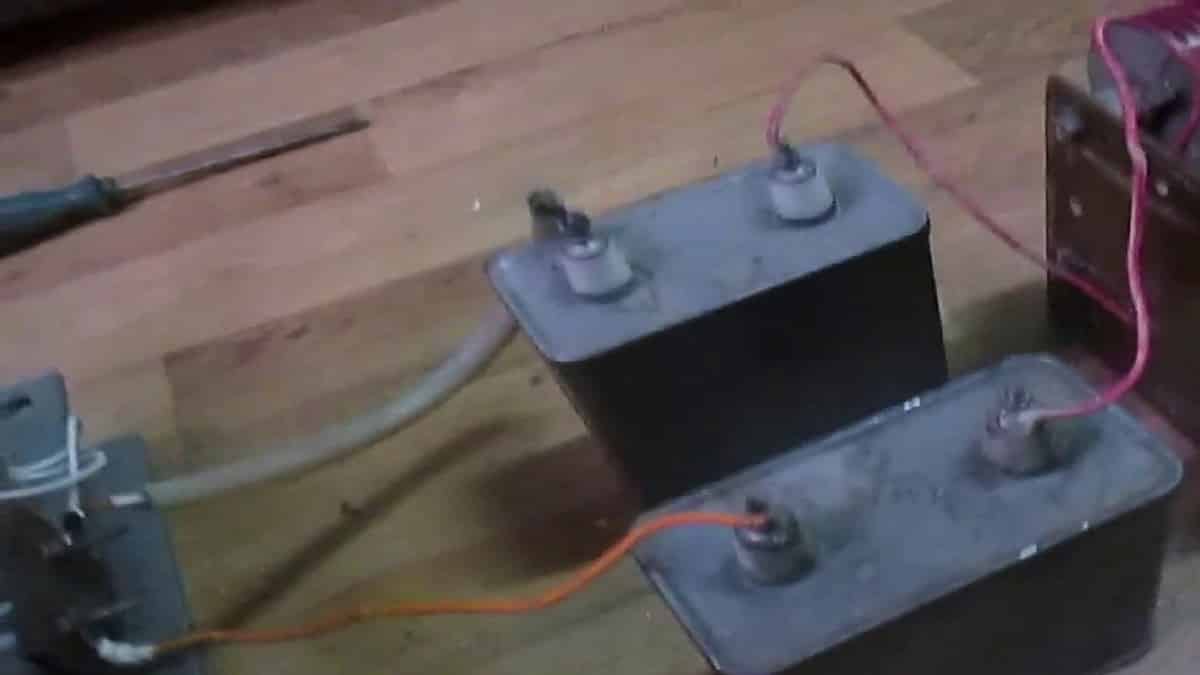

• Подключите силовые конденсаторы и дроссель во вторичную цепь диодного моста. Рис. 13: подключите силовые конденсаторы
• Подсоедините к выводам сглаживающего устройства сварочные шлейфа, установите держатели для электродов – сварочный аппарат постоянного тока готов.

При сварке металлов таким аппаратом всегда следует контролировать нагрев не только трансформатора, но и выпрямителя. А при достижении критической температуры делать паузу для остывания элементов, иначе сварочный агрегат, сделанный своими руками, быстро выйдет со строя.

Инверторный аппарат

Представляет собой довольно сложное устройство для начинающих радиолюбителей. Не менее сложным процессом является подборка необходимых элементов. Преимуществом такого сварочного аппарата являются значительно меньшие габариты и меньшая мощность, в сравнении с классическими устройствами, возможность реализовать точечную сварку и т.д.

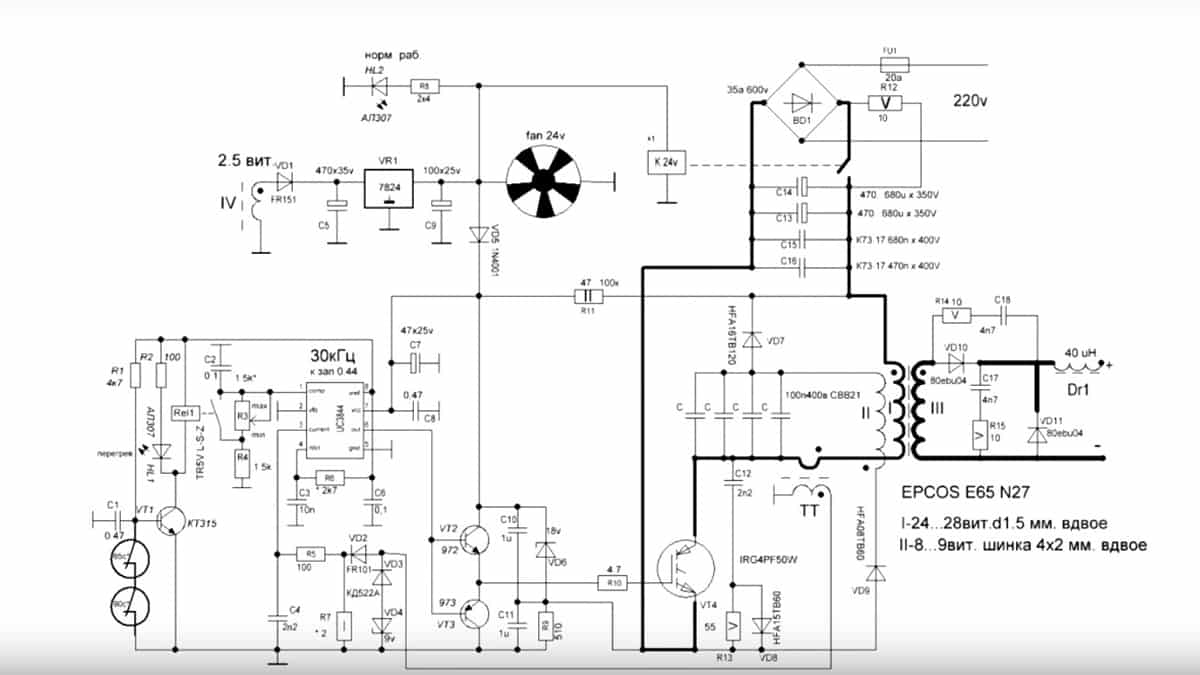

Рис. 14: принципиальная схема импульсного блока

В работе такая схема преобразует переменное напряжение из сети в постоянное, затем, при помощи импульсного блока, выдает ток большой амплитуды в область сварки. Этим и достигается относительная экономия мощности аппарата по отношению к его производительности.

Конструктивно инверторная схема сварочного аппарата включает в себя такие элементы:

• диодный выпрямитель с магазином емкостей, балластным резистором и системой плавного пуска;
• система управления на основе драйвера и двух транзисторов;
• силовая часть из управляющего транзистора и выходного трансформатора;
• выходная часть из диодов и дросселя;
• система охлаждения из кулера;
• система обратной связи по току для контроля параметра на выходе сварочного аппарата.

Для изготовления сварочного инвертора вам понадобится самостоятельно намотать силовой трансформатор, трансформатор тока на базе ферритового кольца. Для моста лучше использовать готовую сборку из быстродействующих полупроводниковых элементов.

К сожалению, большинство других элементов вряд ли найдутся под рукой в гараже или у вас дома, поэтому их придется заказывать или приобретать в специализированных магазинах. Из-за чего сборка инверторного блока своими руками обойдется не дешевле заводского варианта, а с учетом затраченного времени, еще и дороже. Поэтому для инверторной сварки лучше приобрести готовый аппарат с заданными рабочими параметрами.

Видео инструкции

Сварочный аппарат трансформатор или инвертор: что лучше?

Время чтения: 8 минут

У любого новичка, впервые зашедшего в сварочный магазин, разбегаются глаза от огромного ассортимента аппаратов. Среди них есть и дорогие, и дешевые, и компактные, и громоздкие, и профессиональные, и любительские. А что уж говорить об их функционале! Одни аппараты предназначены для простейшей ручной дуговой сварки, другие могут выполнять сварку в среде защитного газа, а третьи и вовсе используют плазму для соединения металлов.

Понятно, что начинающему сварщику непросто разобраться в этом разнообразии сварочного оборудования. Поэтому таким мастерам чаще всего советуют приобрести недорогой инвертор для РДС сварки, либо трансформатор. РДС сварка (ручная дуговая сварка покрытым электродом) наиболее проста и понятна для новичка, и многие начинают именно с этой технологии.

Да, аппарат необходимо подбирать исходя из его функционала и возможностей. Только затем обращают внимание на его стоимость и габариты. Тем не менее, сварочный аппарат или инвертор, или трансформатор предназначен для одного и того же — для соединения металлов. Из-за этого даже здесь новички умудряются запутаться, и не могут выбрать оптимальный инверторный или трансформаторный сварочный аппарат.

В этой статье мы расскажем, чем отличается инверторный аппарат от трансформаторного. И что лучше выбрать для обучения или любительской сварки в гараже и на даче.

Содержание статьи

Общая информация

Что такое трансформатор?

Трансформатор — это наиболее классический представитель сварочных аппаратов. Трансформаторные аппараты повсеместно использовались на протяжении всего 20 века и лишь в начале 21 века начали вытесняться инверторами.

Все современные и старые трансформаторы приспособлены, прежде всего, для ручной дуговой сварки с использованием плавящегося электрода. Такая технология сварки так же является классической и используется до сих пор. Она наиболее проста и понятна даже для новичка.

Сварочный трансформатор осуществляет сварку на переменном токе, этим он существенно отличается от инвертора, который варит на постоянном токе.  Что это значит для вас, как для сварщика? Прежде всего, сварка на переменном токе сложнее. Дуга неохотно поджигается, горит нестабильно. Соответственно швы формировать очень сложно, если у вас нет мастерства в этом деле.

Также применение трансформатора связано с другими трудностями. Зачастую для регулировки силы тока необходимо менять величину индуктивного сопротивления, либо менять величину вторичного напряжения холостого хода. У инвертора есть одна простая «крутилка» для настройки силы тока, а вот с трансформатором придется дольше обучаться.

Зато, трансформаторы мощнее и отлично подходят для сварки любых металлов, даже толстых. Они дешевле, неприхотливы к условиям хранения, чинятся быстро и дешево. Обратная сторона медали — большие габариты. Трансформатор может весить несравнимо много. Вес бытовых моделей достигает 100 кг.

Наверняка, многие новички уже решили, что выбрать: трансформатор или инвертор. Не спешите. Далее мы расскажем об инверторах и вы, возможно, измените свое мнение.

Что такое инвертор?

Инвертор или инверторный аппарат — это современная версия классического сварочного аппарата. Его ключевые достоинства — это компактность (вес зачастую не превышает 10 кг), функциональность (есть встроенные функции, упрощающие поджиг дуги и предотвращающие образованию дефектов), и большой выбор аппаратов. На данный момент, инвертор — это самый популярный тип сварочного оборудования во всем мире. И большая часть покупателей — новички.



Существует небольшая путаница в названиях, с которой может столкнуться начинающий сварщик. Инверторное оборудование — это целый класс, состоящий из разных аппаратов, к ним так же относится полуавтомат.  Но в кругу сварщиков инверторами принято называть компактные сварочные аппараты инверторного типа, предназначенные ТОЛЬКО для ручной дуговой сварки. Если инверторный аппарат может выполнять сварку в среде защитного газа, например, то его принято называть полуавтоматом, а не инвертором.

Запомнили? Инвертор – это инверторный аппарат для ручной дуговой сварки. Все остальные инверторные аппараты (выполняющие TIG, MIG/MAG, FLUX сварку) — это полуавтоматы. Поэтому вопрос «Что лучше: сварочный полуавтомат или обычный инвертор?» является темой для отдельной статьи. Здесь мы об этом не будем говорить.

Читайте также: Рейтинг недорогих сварочных инверторов

Вернемся к особенностям инвертора. В отличие от трансформатора, в основе инвертора лежит блок электрических микросхем. Проще говоря, это «мозги» любого инвертора. Благодаря такой особенности даже самый маленький и легкий аппарат весом в 5 кг может быть оснащен дополнительными функциями. Чаще всего встречаются функции типа форсажа дуги или антизалипания. Они упрощают работу и помогают избежать проблем при формировании шва.

Далее мы расскажем, что лучше сварочный трансформатор или сварочный инвертор. Здесь не все так очевидно, как кажется многим начинающим мастерам.

Трансформатор или инвертор: что лучше?

Итак, теперь вы знаете, что такое трансформатор и инвертор, и каковы их отличия. На этом этапе у вас наверняка возник вопрос: «А какая сварка лучше инвертор или трансформатор?». Мы вас огорчим, но короткого ответа не существует. Поскольку есть множество нюансов. Но, обо всем по порядку.

Прежде всего, трансформатор и инвертор — это два совершенно разных аппарата. У них разное устройство, разный принцип действия, разный способ настройки. Различаются даже габариты и вес.

Инверторы более дружелюбны к начинающим, поскольку снабжаются дополнительными функциями, упрощающими сварку. Но при этом они менее надежны и недостаточно мощные. Трансформаторы сложны в освоении и здесь качество шва напрямую зависит от выбранных настроек и мастерства самого сварщика. Зато они гораздо мощнее и предоставляют вам больше возможностей в будущем.

Отсюда следует простой вывод: трансформаторы необходимы тем, кто всерьез хочет освоить сварочное дело, но не готов тратить большие деньги на мощный инвертор. Трансформатор за сравнительно небольшую цену даст вам гораздо больше возможностей, чем бытовой инвертор. Но вам придется потратить немало времени на изучение теории по настройке такого аппарата.

А вот инвертор понравится всем дачникам и гаражным умельцам, которым нужно пару раз в году что-то подварить. Они не хотят долго разбираться с настройками и возиться с транспортировкой аппарата. Но чтобы получить более мощный аппарат, им придется купить дорогой профессиональный инвертор либо тот же трансформатор.

А как же выпрямители?

Опытные мастера наверняка заметили, что в этой статье мы не рассказали про еще один интересный тип сварочного оборудования. Речь идет о выпрямителях. Многие новички даже не слышали о таких аппаратах, хотя выпрямитель может стать идеальным вариантом при выборе первого сварочника.

Выпрямитель во многом схож с трансформатором. Он такой же громоздкий и мощный. Но есть одно ключевое отличие. Дело в том, что трансформаторный аппарат осуществляет сварку на переменном токе. Отсюда и множество трудностей с поджигом дуги и ведением шва. Выпрямитель лишен этого недостатка. Он, как и инвертор, осуществляет сварку на постоянном токе. Поэтому новичку проще поджечь дугу и в целом управляться с аппаратом.

Большинство выпрямителей заточены так же под ручную дуговую сварку, так что с этим у вас не будет проблем. Выпрямитель так же надежен, как и трансформатор, поскольку в нем редко встречаются электронные компоненты. Ни один дешевый бытовой инвертор не сравнится по надежности с выпрямителем или трансформатором.

Именно поэтому, задавая вопрос «Что лучше: сварочный трансформатор или инвертор?» вспомните про выпрямитель. Это отличный аппарат как для новичка, так и для практикующего мастера.

Вместо заключения

Нет однозначного ответа на вопрос, какой сварочный аппарат лучше — инвертор или трансформатор. Дело в том, что сварочный инвертор или сварочный трансформатор — это два принципиально разных аппарата. И хоть оба они предназначены для РДС сварки, их суть различается. Наша рекомендация: если подбираете аппарат для дачи, чтобы пару раз в год подварить теплицу, то выбирайте недорогой инвертор. Они проще в освоении, компактнее и легче.

Ну а если вы планируете обучаться и хотите аппарат «на вырост», то присмотритесь к трансформаторам или выпрямителям. Они тяжелее и сложнее в транспортировке, зато стоят столько же, сколько хороший инвертор. При этом гораздо мощнее и даже бытовые модели выдают силу тока до 300 Ампер.

Но учтите, что при использовании трансформаторов или выпрямителей у вас нет права на ошибку. Правильно выставите настройки — получите шов отличного качества. Здесь аппарат не будет помогать вам, как в случае с инвертором. Но мы считаем, что это скорее плюс, чем минус. Поскольку обучившись работать с трансформатором, вы потом сможете варить любым аппаратом, будь он трансформаторный, инверторный или полуавтоматический. Так же не забывайте про выпрямители, это тоже отличный аппарат для новичка. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

Какой сварочный аппарат выбрать для дома: 3 лучших сварочных аппарата!

Сварочный аппарат – незаменимый инструмент для домашнего мастера, с его помощью можно существенно удешевить работы по постройке и ремонту дома. Монтаж арматуры для фундамента, забора, калитки или гаражных ворот – везде необходима сварка. Каждый раз нанимать специалиста-сварщика накладно, лучше купить сварочный аппарат для дома, научиться работать с ним и экономить впоследствии значительные суммы.

Какой сварочный аппарат выбрать для дома — рекомендации по выбору

Какой сварочный аппарат выбрать для дома? Чтобы разобраться с этим вопросом, необходимо представлять, какие бывают режимы сварки, а также какие аппараты применяют для этих режимов. Применение различных режимов сварки для обработки различных материалов приведены в таблице.

Таблица — разновидности методов сварки

Электросварочные аппараты бывают трех основных типов:

• Понижающие сварочные трансформаторы, осуществляющие сварку переменным током. Они имеют разорванный магнитный контур, за счет регулирования магнитного зазора происходит изменение сварочного тока. Эти агрегаты весьма надежны и эффективно используются для сварки в режиме MMAAC. Используются для сварки углеродистой стали, когда не требуется повышенное качество сварного шва.
• Сварочные выпрямители работают в режиме MMADC, то есть на выпрямленном токе. С помощью этих агрегатов можно варить углеродистую и нержавеющую сталь, а также сплавы алюминия. Качество сварного шва получается значительно выше.
• Сварочные инверторы, работающие в зависимости от модели во всех представленных режимах. Это универсальные аппараты, осуществляющие сварку любых материалов током высокой частоты.

Большинство мастеров-любителей, занимающихся сваркой время от времени, отдают предпочтение инверторным устройствам. Их более высокая цена с лихвой окупается удобством работы и универсальностью. Однако если вас больше интересует невысокая цена, вы можете выбрать и обычный сварочный трансформатор.

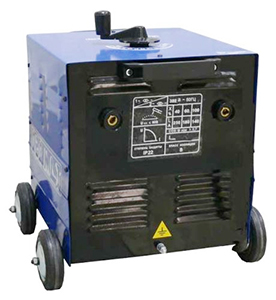

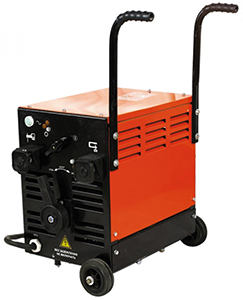

Выбор понижающего сварочного трансформатора

Основной характеристикой, на которую необходимо обращать внимание при выборе сварочного понижающего трансформатора, является его рабочее напряжения. Сварочные трансформаторы могут работать от трехфазной сети или однофазной сети 380/220 В. Более универсальны комбинированные модели, которые можно подключить как к трехфазной сети, так и на фазное напряжение между двумя фазами, и на напряжение 220 В.

Вторым параметром является мощность сварочного трансформатора. Модели с питанием ~380 В имеют более высокую мощность и вызывают меньший перекос напряжений в сети, но далеко не у всех есть возможность подключения к трехфазной сети. Заявленная мощность трансформатора не должна превышать максимально-допустимой мощности вашей сети.

При выборе также следует учесть диапазон рабочих токов и размеры используемых электродов. Для сварки углеродистой стали достаточно диапазона токов 80-160 А, электроды обычно применяют от 1 до 6 в зависимости от толщины заготовок.

Вес и габариты сварочного трансформатора имеют значение в том случае, если вы планируете перемещать его. Поскольку все сварочные аппараты этого типа весьма тяжелы, лучше отдать предпочтение агрегату, оснащенному колесами и ручкой для удобства передвижения.

Правила выбора сварочного аппарата

Выбор сварочного выпрямителя

Сварочные выпрямители работают на импульсном выпрямленном токе, что позволяет увеличить устойчивость дуги, снизить образование брызг металла, уменьшить расход электродов. В целом применение выпрямленного тока позволяет получить более ровный и тонкий сварной шов, что важно для декоративных элементов.

Сварочные выпрямители могут работать как на трехфазном, так и на однофазном переменном токе, при этом выпрямители подключают по трехфазной или однофазной мостовой схеме. Подключение по трехфазной схеме дает большую устойчивость горения дуги и большую мощность, но, опять же, необходимо ориентироваться на возможность подключения к трехфазной сети ~380 В.

При выборе следует обратить внимание на диапазон сварочных токов, удобство регулирования режимов, толщину применяемых электродов. Регулирование режимов и тока сварки у выпрямителей обычно осуществляется ступенчато.

Выбор сварочного выпрямителя

Выбор сварочного инвертора

Сварочный инвертор – универсальный аппарат, благодаря широкому диапазону режимов сварки он весьма популярен у мастеров различного профиля. Цена его выше, чем у других сварочных аппаратов, но зато габариты, вес и потребляемая мощность позволяют использовать инверторы для сварки в любых условиях.

На что обратить внимание при выборе сварочного инвертора? Основным параметром, как и в предыдущих случаях, является напряжение питающей сети– 380 В или 220 В, при этом трехфазные инверторы имеют большую мощность. От мощности также зависит длительность срока службы: при равных нагрузках более мощный инвертор будет меньше перегреваться и прослужит дольше.

Второй важный параметр – диапазон режимов и ток сварки. Выбирают его в соответствии с таблицей в зависимости от толщины металла.

Таблица — подбор сварочного электрода в зависимости от толщины металла

Для инвертора, используемого в быту и частном строительстве, достаточно диапазона 60-160 А. Плавная регулировка позволит более точно подобрать ток сварки и улучшить качество шва.

Еще один параметр, имеющий значение – продолжительность включения, обуславливающая отношение времени непрерывной работы ко времени использования агрегата на максимальных токовых режимах. Чем этот показатель выше, тем дольше сварочный инвертор сможет работать без перегрева. На практике необходимое значение продолжительности включения можно рассчитать по соотношению времени сварки к технологическим паузам в работе для смены электрода или подготовки деталей. Например, при заявленной продолжительности включения 80% время сварки составит 4 минуты с обязательной паузой в 1 минуту. На практике паузы бывают значительно больше, но запас надежности агрегату не повредит.

Также важно наличие дополнительных функций, самые популярные из них:

• Hotstart, или «горячий старт» — скачкообразное повышение тока в начальный момент сварки, что облегчает процесс возникновения дуги;
• Antistick – опция, резко снижающая ток при залипании электрода и позволяющая без труда отнять его от свариваемого металла;
• Arcforce, или «форсаж дуги» — используется при сварке вертикальных швов, улучшает качество шва.

Эти опции реализованы практически во всех современных моделях инверторов.

Сварочные инверторы

Все сварочные аппараты комплектуются двумя кабелями с зажимами типа «крокодил», электродержателем для электрода. А также клеммами для подключения к сварочному аппарату. При покупке следует обратить внимание на длину кабелей – она должна быть не менее 2 метров.

Подключение сварочного инвертора

При выборе любого сварочного аппарата важно смотреть также на гарантийный срок, наличие послегарантийного обслуживания и близость сервисных центров. Страна-производитель не имеет особого значения, многие китайские модели превосходят европейские аналоги по функционалу, в то же время имеют более низкую стоимость и при этом весьма надежны.

Таким образом в данной статье мы рассмотрели, какой выбрать сварочный аппарат, а о том как научиться варить электросваркой — читайте на нашем сайте.

8 лучших сварочных трансформаторов — Рейтинг 2019

Трансформаторы используются для выполнения сварочных работ различного типа. Они питаются от электрической сети и преобразуют получаемое переменное напряжение, понижая его до необходимого значения. В этом рейтинге собраны лучшие сварочные трансформаторы для бытового и профессионального использования.

Какой сварочный трансформатор лучше купить

Правильный выбор прибора и расчет требуемых показателей зависят от целей его использования. Одной из основных характеристик сварочного аппарата является максимальная сила тока.

Для мелких бытовых работ вроде изготовления заборов, решеток или навесов толщиной не более 4 мм будет достаточно показателя 160 А. В мастерской или сварочном цехе потребуется трансформатор, обладающий силой тока не менее 200 А.

Эта характеристика влияет на необходимый диаметр электрода. Сварка металла толщиной около 2 мм предполагает наличие трансформатора со значением силы тока не менее 45 А и диаметром электрода от 2 мм. Следует использовать стержни несколько меньшей обрабатываемого металла толщины.

Важной характеристикой сварочного трансформатора является поддерживаемое напряжение. Для питания от бытовой сети 220 В подойдет однофазный прибор, от 380 В — двухфазный. В случае, если сварочные работы планируется проводить в различных местах, следует приобрести трехфазный трансформатор, поддерживающий оба значения.

К дополнительным показателям устройства относятся тип охлаждения и масса. Оснащение трансформатора системой вентиляции позволяет эффективно избавляться от излишков тепла. Это повышает допустимую продолжительность нагрузки и срок службы аппарата.

Крупногабаритные трансформаторы зачастую отличаются высокой мощностью и производительностью, но их трудно перевозить. Стационарные приборы используются в мастерских и цехах, в быту будет достаточно компактных.

Рекомендации:

Лучшие бытовые сварочные трансформаторы

Приборы подобного типа используются для сварки металла толщиной не более 6 мм. Они обладают малыми габаритами и весом, низкой стоимостью.

Показатель силы тока бытовых сварочных трансформаторов не превышает 200 А. Обычно они подключаются к электрической сети напряжением 220 В и применяются для мелких домашних работ.

Спец ММА 200 АС-S

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Главными особенностями модели являются удобство транспортировки и регулировка сварочного тока. В комплект, помимо трансформатора, входят съемные колеса и рукояти специальной формы.

Благодаря вращающемуся контроллеру оператор имеет возможность настроить силу тока в пределах до 200 А, в зависимости от обрабатываемого материала.

Аппарат может работать от электрической сети 220 или 380 вольт. Он поддерживает использование электродов диаметром от 2 до 4 мм, что позволяет производить сварочные работы с металлом толщиной 4-6 миллиметров.

Достоинства:

• воздушное охлаждение;
• удобство перевозки;
• тепловая защита;
• регулировка силы тока.

Недостатки:

Спец ММА 200 АС-S применяется для ручной дуговой сварки. Надежность и простота конструкции позволяют использовать его в частном хозяйстве на протяжении длительного времени.



Зубр ЗТС-200

4.9

★★★★★

оценка редакции

72%

покупателей рекомендуют этот товар

Благодаря удобной ручке-регулятору и расположенной на корпусе шкале настройка требуемого значения силы тока происходит с максимальной точностью.

Безопасность и стабильность работы обеспечивают автоматическая блокировка переключателя режима питания и защита от перегрузок.

Малые габариты позволяют работать с прибором в труднодоступных местах, а простота конструкции гарантирует легкость использования и обслуживания. Сварочный ток настраивается в диапазоне от 60 до 200 А для обработки металла толщиной до 6 мм.

Достоинства:

• точная настройка силы тока;
• защита от перегрева;
• длинный кабель;
• компактность.

Недостатки:

• низкий предел напряжения.

Зубр ЗТС-200 используется для мелких бытовых работ. Благодаря простоте транспортировки и малым габаритам его легко перевозить и хранить. Отличное решение для сварки на различных объектах.



Wester ARC 130

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

К отличительным характеристикам модели относятся небольшой вес и удобство использования. Прибор может функционировать при пониженном до 198 В напряжении и обрабатывает металл толщиной около 4 мм.

Благодаря встроенному вентилятору и многослойной лаковой обмотке трансформатора он надежно защищен от перегрева и межвиткового замыкания. Регулировка силы тока происходит в диапазоне 80-130 А.

Достоинства:

• вес — 10,6 кг;
• надежный корпус;
• долгий срок службы;
• световая индикация.

Недостатки:

• короткий кабель.

Wester ARC 130 станет прекрасным приобретением для домашнего мастера. Низкая цена и отличная производительность делают прибор одним из лучших в сфере бытового использования, сварки стали и черных металлов.



Awelco Club 1850

4.7

★★★★★

оценка редакции

86%

покупателей рекомендуют этот товар

В качестве источника питания модель использует электрическую сеть напряжением 220 или 380 В. Обработка металла происходит с помощью рутиловых электродов толщиной 1,6-3,2 мм. Конструкция аппарата включает в себя предохранитель на 16 А для защиты от перегрузок.

Настройка силы тока происходит в пределах от 60 до 150 А, что позволяет добиться высокого качества швов при сварке металла малой толщины. Для транспортировки устройства общим весом 18 кг используется выдвижная ручка и пара съемных колес.

Достоинства:

• низкая цена;
• стабильная работа;
• качественная сварка;
• удобство перевозки.

Недостатки:

• сильное нагревание при высокой нагрузке.

Awelco Club 1850 предназначен для периодической сварки тонкого металла. Его можно использовать в гараже, на даче, при ремонте кузова автомобиля или строительстве ограждающих металлоконструкций. Прибор отличает экономичность потребления энергии и аккуратная работа.



Лучшие профессиональные сварочные трансформаторы

Подобные аппараты способны работать при максимальном показателе выходного тока до 650 А. Источником питания для них зачастую служит электрическая сеть напряжением 380 В.

Профессиональные сварочные трансформаторы применяются в цехах, на строительных площадках и производствах. Они способны стабильно обрабатывать металл толщиной более 50 мм без перегрева и частых остановок в работе.

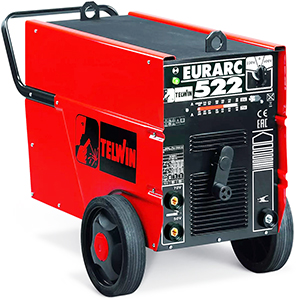

Telwin Eurarc 522

5.0

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель оснащена плавным регулятором силы тока и термостатической защитой от перегрева. Она может работать как с щелочными, так и с рутиловыми электродами диаметром от 1,6 до 6 мм, что обеспечивает сварку металла толщиной до 24 мм.

В качестве источника питания прибор использует сеть напряжением 220 или 380 вольт. Рукоять и пара колес гарантируют беспроблемное перемещение трансформатора общей массой 81 кг. Благодаря двум кольцевидным отверстиям аппарат легко поднять на нужную высоту с помощью веревки.

Достоинства:

• большая мощность;
• максимальная сила тока — 400 А;
• поддержка бытовой электросети;
• удобство перемещения.

Недостатки:

Telwin Eurarc 522 удобно использовать на производстве или стройплощадке. Легкость транспортировки и высокий показатель сварочного тока делают прибор идеальным выбором для работы с металлами различной толщины.



ЭТА ТДМ-307

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Преимуществами модели являются высокий показатель мощности и долгий срок службы. Благодаря применению при обмотке алюминия производителю удалось существенно облегчить трансформатор и сделать его стоимость более доступной.

Аппарат подключается к электрической сети 220 или 380 вольт. Он обладает повышенным классом изоляции и рабочего ресурса, термозащитой, что увеличивает время его эксплуатации. Механизм горизонтального шунта позволяет производить быструю и точную настройку силы тока.

Достоинства:

• диапазон силы тока 60-300 А;
• защита от перегрева;
• наличие колес и рукоятей;
• долговечность.

Недостатки:

• отсутствие сетевой вилки в комплектации.

ЭТА ТДМ-307 может использоваться для сварки металлов различной толщины. Простота конструкции, высокий КПД и доступная стоимость позволяют использовать прибор как в профессиональной сфере, так и для домашних работ.







Кавик ТДМ-252 У2

4.8

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

Модель отличается малым весом и высокой производительностью. Она стабильно работает от сети 380 вольт в диапазоне сварочного тока от 50 до 250 А, что позволяет производить сварку металла толщиной около 8 мм.

Мощность устройства составляет 12 кВт. При максимальной нагрузке показатель продолжительности включения аппарата равен 60%. Это обеспечивает длительную и стабильную работу без перерывов.

Достоинства:

• малый вес;
• высокий КПД;
• широкий диапазон рабочего тока;
• низкая цена.

Недостатки:

• отсутствие вентиляции.

Кавик ТДМ-252 У2 прост в транспортировке и крайне экономичен. Он может использоваться как частным владельцем, так и на производстве. Трансформатор предназначен для одного оператора.







Плазер ТДМ-250

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Для обработки металла аппарат использует электроды диаметром от 2 до 5 мм. Максимальное значение сварочного тока 250 А позволяет производить качественную сварку деталей толщиной до 8 мм.

Особенностями модели являются удобство использования и простота хранения. Устройство стабильно функционирует при экстремальной температуре или высокой влажности воздуха. Для удобства перемещения прибор оснащен двумя парами колес.

Достоинства:

• малый вес;
• мобильность;
• механическая регуляция силы тока;
• низкая стоимость.

Недостатки:

• быстрое нагревание.

Плазер ТДМ-250 применяется для ручной дуговой сварки малоуглеродистых и низколегированных сталей. Отличный выбор для монтажа и ремонта оборудования, возведения строительных конструкций.







Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Читайте также:

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Регулятор тока для сварочного аппарата

Приветствую, Самоделкины!
Не так давно у автора YouTube канала «AKA KASYAN» оказался вот такой трехфазный силовой трансформатор от глубинного вибратора для укладки бетона.

Минусом данного трансформатора является то, что его обмотки намотаны алюминиевым проводом. А плюс заключается в том, что напряжение вторичных обмоток составляет порядка 36В.

В общем автор решил сделать из этого трансформатора самодельный сварочный аппарат. Выходное напряжение достаточно для нормального розжига дуги.

Трансформаторные сварочные аппараты были вытеснены более компактными и имеющими меньший вес инверторными сварочными аппаратами. Но неоспоримым плюсом трансформаторных сварочных аппаратов является предельно высокая надежность и долговременная постоянная нагрузка.

Сам же сварочный аппарат состоит из 2-ух основных частей: силового трансформатора и системы регулировки тока сварки.

Если аппарат постоянного тока, то в его состав входит еще и выпрямитель.

Ниже представлена достаточно известная схема регулировки сварочного тока на основе тиристоров:

Регулировка сварочного тока может осуществляться несколькими способами, например, нагрузочным балластом или сопротивлением, переключая отводы на первичные обмотки трансформатора, ну и наконец электронный способ регулировки, выполняемый, как правило, с помощью тиристоров.

Регуляторы тока на основе тиристоров являются предельно надежными и к тому же обладают высоким КПД из-за импульсного принципа регулировки. Что еще немаловажно, при регулировке мощности выходное напряжение сварочного аппарата без нагрузки остается неизменным, а это значит, что будет уверенный розжиг дуги в любом диапазоне выходного тока.

Регуляторы мощности можно устанавливать, как на входе по первичной цепи:

Так и на выходе, после вторичной обмотки:

Проблема состоит в том, что принцип регулировки мощности с помощью регулятора данного типа основывается на обрезании начального синусоидального сигнала, то есть, на нагрузку поступают части синусоиды, и если регулятор установлен по первичной цепи, то на трансформатор пойдут импульсы неправильной формы, что приводит к образованию своеобразного звука, дополнительной вибрации и перегреву обмоток.

Но несмотря ни на что данные системы вполне успешно справляются с индуктивной нагрузкой, а если к тому же под рукой имеется хороший и достаточно надежный трансформатор, то попробовать повторить, думаю, стоит.
В данном примере система регулировки тока установлена по вторичной цепи.

Это позволяет нам управлять сварочным током непосредственно. Плюс к тому такая система помимо регулировки сварочного тока будет служить еще и выпрямителем, то есть, дополняя сварочный трансформатор таким регулятором, вы получаете сварку постоянным током с возможностью регулировки.
Теперь подробней разберем схему будущего устройства. Она состоит из регулируемого выпрямителя:

В его состав входят пара диодов и пара тиристоров:


Далее идет система управления тиристорами:

Система управления в данном примере запитана от отдельного маломощного трансформатора с напряжением вторичной обмотки от 24 до 30В с током не менее 1А.

Конечно можно было на основном силовом трансформаторе намотать обмотку с необходимыми характеристиками и использовать его для запитки системы управления.

Сама схема выполнена на небольшой печатной плате. Ее вы можете скачать ЗДЕСЬ, вместе с общим архивом проекта.


Тиристор можно использовать любой с током не менее 1А.


В данном примере автор использовал 10-амперный, но в этом нет никакого смысла, просто такой был под рукой. То же самое и с диодами, хватит и 1-амперных, но запас по току никогда не будет лишним.


Верхний регулятор позволят настраивать пределы выходного тока.

Второй регулятор служит для регулировки основного тока сварки, тут уже необходимо использовать проволочные переменные резисторы желательно на 10 и более ватт.


Изначально автор установил вот такого монстра:

Но потом он был заменен на вот такой, менее мощный:

А сейчас давайте рассмотрим силовой выпрямитель:

Диоды и тиристоры, использованные здесь, несмотря на монструозный вид и прекрасные характеристики были куплены на барахолке буквально за копейки.

Данные диоды типа В200 с током в 200А, обратное напряжение зависит и от индекса. В данном случае 1400В. А вот тиристоры более мощныеТ171-320.

Такие тиристоры рассчитаны на ток аж в 320А. Ток в ударном режиме может доходить до 10000А. Конечно данные диоды и тиристоры способны на большее, и они не сгорят даже при токах в 300-400А. А еще эти компоненты произведены еще в СССР, то есть, их характеристики никак не завышены заводом изготовителем.

К недостаткам такого регулятора можно отнести разве что большой вес и приличные размеры.
Для всех силовых соединений автор применил луженые медные клеммы. Такие без труда можно приобрести практически в любом строительном магазине, стоят они не дорого.

Провода 2 по 6 квадратов параллельно, мало конечно, но зато они медные.


Держатель для электродов автор нашел в ближайшем строительном магазине, не совсем удобный конечно, да и качество изготовления оставляет желать лучшего, но какой был.

Теперь вернемся к трансформатору. Так как силовой трансформатор у нас трехфазный, а работать ему предстоит в однофазной сети, то нам придется пере коммутировать обмотки. На каждой катушке имеется своя первичная и вторичная обмотка.

Центральную катушку автор исключил.

Две крайние катушки подключены параллельно, как по первичной, так и по вторичной обмотке для работы от однофазной сети.

Но в ходе экспериментов выяснилось, что с учетом потерь на выпрямителе, напряжения недостаточно для нормального розжига дуги, поэтому вторичные обмотки пришлось подключить последовательно для увеличения общего напряжения, ток при этом будет соответственно в 2 раза меньше, но что поделать.

При токах 75-80А данный трансформатор начинает перегреваться и вонять, а так система управления именно в таком исполнении спокойно может быть использована для токов в 200 и даже больше ампер.

Спалив 3 электрода, автор понял, что трансформатор сильно перегрелся, все-таки он не предназначен для таких задач, но мы в данном случае проверяли систему регулировки тока, а она работает неплохо.
На этом все. Благодарю за внимание. До новых встреч!

Видеоролик автора:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать трансформатор или мини-сварку своими руками

Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.

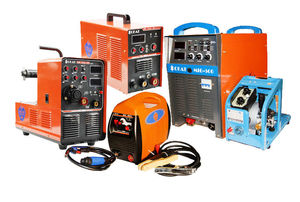

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:

1. Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
2. Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
3. Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
4. Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.

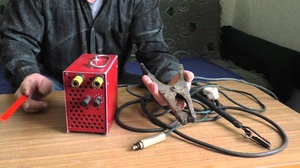

Как сделать сварочный аппарат инверторного типа

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

• транзисторов;
• диодов;
• дросселей;
• готовых трансформаторов;
• конденсаторов;
• резисторов;
• тиристоров.

Параметры для аппарата можно выбирать такие:

• Он должен работать с электродами, диаметр которых не превышает 5 мм.
• Максимальный показатель рабочего тока равен 250 А.
• Источник напряжения — сеть бытовая на 220 В.
• Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

• блок питания;
• выпрямитель;
• инвертор.

Начинаем с намотки трансформатора и действуем в такой последовательности:

1. Возьмите ферритовый сердечник.
2. Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
3. Вторая обмотка — 15 витков, проводом с сечением 1 мм).
4. Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
5. Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
6. Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства, а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор, который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Сварочный трансформатор своими руками

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

• Возьмите трансформаторное железо сечением от 30 до 55 с м². Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
• Возьмите медный обмоточный провод сечением около 5 мм², оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
• Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
• Готовый трансформатор установите в корпус.
• Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
• Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м ² и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

• стержень графитовый из старой батарейки;
• бокорезы или пассатижи;
• нож;
• сухая тряпка;
• наждачная бумага;
• перчатки;
• 20 см проволоки диаметром 5 мм из алюминия или меди;
• 6 см проволоки ПЭВ 0,5 из меди;
• изолента;
• провод многожильный;
• любой металлический зажим;
• трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.

Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита. Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации. Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.
