Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

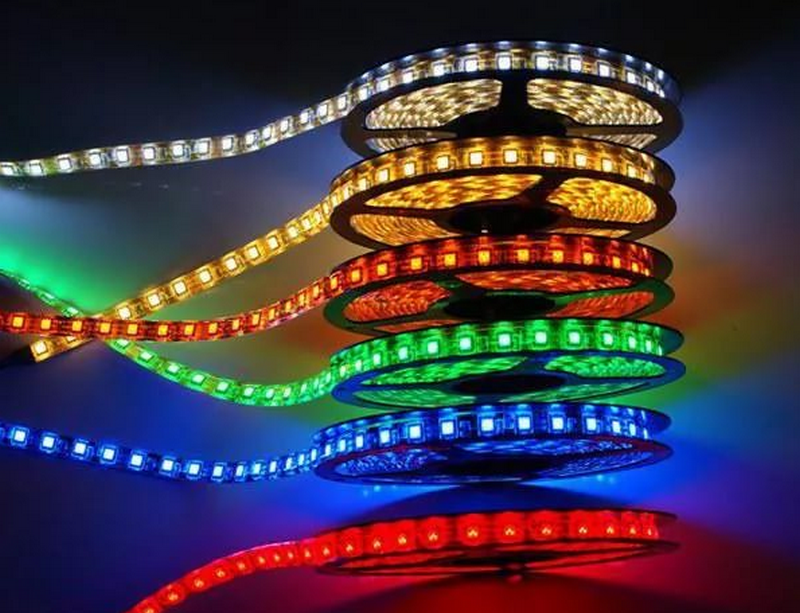

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах.

Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Как подключить светодиодную ленту: схемы и способы подключения

Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.

Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.

Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.

Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.

Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.

• соблюдать полярность
• не использовать блоки питания с другим напряжением
• во влажные помещения следует делать герметичные соединения
• не делать последовательное подключение длиной более 5 метров
• отрезки длиной более 5 м следует подключать только параллельно

Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:

1. Мощность светодиодной ленты, т.е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м. п.
2. Напряжение питания 12 В или 24 В.
3. Количество ленты (в метрах погонных), необходимое для засветки изделия.

Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.

Пример расчета

Давайте рассмотрим на примере:

Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.
Рассчитав мощность блоков, необходимых для засветки данного количества ленты, следует добавить 20% запаса мощности: 144 Вт + 20% = 172,8 Вт.
По итогу всех расчетов получается 173 Вт.

В зависимости от того, где расположено изделие можно использовать:

• один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
• три блока мощностью 60 Вт каждый;
• один блок мощностью 200 Вт.

Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

Схема подключения светодиодной ленты

Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.

Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!

Начало работы со светодиодной лентой для освещения дома

Дом / Блог / Дом и жилое / Начало работы со светодиодной лентой для освещения вашего дома

Светодиодная лента — это новый тип технологии освещения, которого раньше не существовало. Поскольку технологии светодиодов достаточно развились, чтобы иметь возможность излучать свет достаточной яркости и качества для приложений общего освещения, использование светодиодных лент для широкого спектра приложений получило широкое распространение. В этой статье мы подробно объясним, что такое светодиодная лента и как вы можете начать использовать ее в своем собственном доме!

Определение светодиодной ленты

Светодиодная лента представляет собой линейный массив светодиодных чипов, установленных на длинной и узкой электрической плате. Печатная плата обычно является гибкой, а светодиодные ленты обычно упаковываются в катушки со светодиодными лентами.

Обычно электрическая печатная плата имеет ширину приблизительно 10 мм (менее 1/2 дюйма) и может достигать 5 метров (16,4 фута) в длину и более. Большинство типов светодиодных лент можно разрезать и обрезать обычными ножницами до нужной длины.

Двусторонняя клейкая подложка обычно предварительно наносится на обратную сторону светодиодной ленты, что позволяет просто снять бумажную подложку, приклеить и установить светодиодную ленту практически на любую поверхность.

Какой свет может излучать светодиодная лента?

Тип света, излучаемого светодиодной лентой, определяется типом светодиода, установленного на светодиодной ленте. Сегодня доступно очень большое разнообразие как белых, так и цветных светодиодов. Белые светодиоды могут варьироваться от теплого белого (например, 2700K), который излучает желтоватое, теплое и комфортное свечение, до холодного белого (например, 6500K), который дает более четкий, энергичный голубоватый свет, близкий к дневному свету.

Некоторые светодиоды могут излучать несколько цветов, например, светодиодная лента RGB, а с помощью специального электрического контроллера можно создать практически любой цвет. Существуют также светодиодные ленты, которые сочетают в себе теплый белый и холодный белый цвета, что позволяет пользователям динамически достигать диапазона между теплым белым и холодным белым, используя всего одну светодиодную ленту.

Сколько света может излучать светодиодная лента?

На яркость светодиодной ленты влияет множество факторов, и она может широко варьироваться в зависимости от дизайна и качества. Одна светодиодная лента может излучать от 300 люмен до 2000 люмен на метр, что примерно эквивалентно количеству света, излучаемому стандартной 1,2-метровой (4 фута) люминесцентной лампой мощностью 40 Вт.

При этом сравнении следует иметь в виду, что светодиодная лента обычно излучает свет под углом 120 градусов, в то время как люминесцентная лампа излучает свет во всех направлениях, поэтому светодиодная лента может казаться ярче, несмотря на то, что имеет одинаковый показатель люменов.

Что нужно, чтобы зажечь светодиодную ленту?

Essentials:

1) Блок питания

Как и большинство современных электронных устройств, таких как ноутбуки и планшеты, практически все светодиодные ленты питаются от постоянного тока (DC). Большинство светодиодных лент рассчитаны на работу с напряжением 12 В или 24 В постоянного тока. Поскольку электросеть работает на переменном токе (AC), необходим блок питания, который преобразует сигнал 120 В или 240 В переменного тока в 12 В постоянного или 24 В постоянного тока. Большинство блоков питания светодиодных лент покажутся вам знакомыми, так как они по сути такие же (за исключением напряжения), как и те, что используются для питания портативных компьютеров.

Читайте: Как выбрать блок питания

2) Соединители проводов

В зависимости от выбранного блока питания и светодиодной ленты вам потребуется способ подключения блока питания к светодиодной ленте. Обычно это делается с помощью «беспаечного» разъема светодиодной ленты, который крепится к светодиодной ленте. Затем вы можете просто подключить блок питания к другому концу разъема.

Дополнительно:

• Если вы планируете использовать несколько сегментов светодиодной ленты, разрезая их на меньшие отрезки, вам потребуются дополнительные разъемы и провода, чтобы соединить их вместе. Вы также можете использовать обычную проволоку и припой, если у вас есть опыт и вы готовы идти по этому пути.


• Алюминиевая основа или профиль, который при желании способствует рассеиванию тепла и жесткости.


• Пластмассовый рассеиватель


• Регулятор или диммер светодиодной ленты

Сколько стоит светодиодная лента?

Поскольку светодиодная технология продолжает развиваться, цена продолжает падать. Однако в зависимости от характеристик и уровня качества цены на светодиодные ленты могут сильно различаться. Некоторые из самых дешевых светодиодных лент стоят всего 8 долларов США за катушку, а некоторые стоят 200 долларов США за катушку.

Основным фактором, определяющим стоимость светодиодной ленты, является количество светодиодов (больше яркости) и качество используемых материалов (больше надежности). Короче говоря, если вы ищете более яркий и надежный, вы должны быть готовы заплатить более высокую цену.

Где можно использовать светодиодную ленту?

Одним из самых больших преимуществ светодиодных лент является то, что они гибкие и используют низкое напряжение. Это означает, что его можно размещать в местах или объектах любой длины, которые не являются плоскими или прямыми, и при соблюдении достаточных мер предосторожности он может вступать в тесный контакт с такими материалами, как ткань или бумага, без возгорания.

• Пользовательски

  Во время поиска белой светодиодной ленты вы могли столкнуться с рейтингами цветовой температуры. Не знаете, что это значит и что выбрать? Читать или… Подробнее




  Можно ли использовать светодиодную ленту на 12 В при напряжении менее 12 В?

  При поиске светодиодных лент вы, скорее всего, наткнетесь на … Подробнее




  Что такое падение напряжения на светодиодных лентах?

  При работе с мощными светодиодными лентами вы, возможно, видели из первых рук или слышали предупреждения о падении напряжения, влияющем на вашу светодиодную ленту. Подробнее




  Должен ли я выбрать светодиодные лампы 4000K? Подробный обзор

  При покупке светодиодных ламп вы встретите лампы «теплого белого» или «мягкого белого», которые обычно имеют рейтинг цветовой температуры … Подробнее
