Отопление в частном деревянном доме является задачей первостепенной важности, особенно для жителей России, так как климатические условия обязывают находить источники тепла достаточно большое количество времени, особенно зимой. Такой вид обогрева был популярен и в прошлом, и хотя современные конструкции несколько модернизировались, основные задачи остались все те же. Каждый хозяин хочет найти оптимальный вариант отопления деревянного дома, который поможет держать стены дома в сухости, препятствовать распространению грибковых веществ, а также сохранять все тепло непосредственно в помещении.

Отопление деревянного дома: варианты

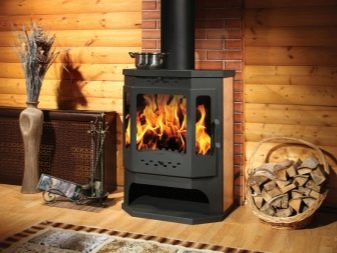

Изначально классическая печь была тем самым источником постоянного тепла. Тем не менее, на строительном рынке сегодня можно найти огромное множество приборов для печного отопления деревянного дома, которые оптимально подойдут для различных условий, а учитывая все характеристики каждого вида, установка отопления в деревянном доме подходящего типа не должна быть затруднительной.

отопление деревянного дома варианты

Водяное отопление в деревянном доме


Самым распространенным видом отопительной системы считается именно водяной, так как вода, перемещаясь по трубам, может отапливать весь дом. В качестве преимуществ схемы водяного отопления частного дома можно отметить небольшую цену, а также хороший уровень теплопроводности. Что касается минусов, то это необходимость постоянно держать систему в активном нагреве, иначе существует риск разморозить весь дом, именно по этой причине помимо самой воды в жидкость также добавляют антифриз, чтобы постоянно держать воду в жидком, а не замороженном виде.

Устройство отопления в деревянном доме такого типа представляет собой:

  • теплонагревательный котел;
  • трубопровод;
  • отопительный радиатор.

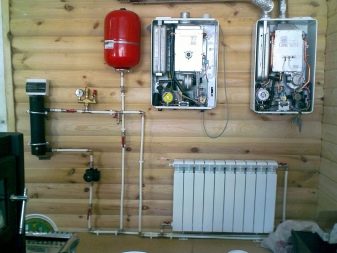

отопление в деревянном доме своими руками

Вся конструкция также содержит запорную арматуру, в частности шаровые краны и терморегуляторы уровня нагрева. Такой вид отопления можно использовать для обогрева самого помещения, пола, а также для подачи горячей воды. Что касается принципа работы, то в данном случае модно выделить два: естественная циркуляция и искусственная.

Естественная циркуляция воды

Такой вид циркуляции осуществляется за счет расширения воды, которая образует на выходе из трубы подачи необходимое давление, позволяющее водному потоку передвигаться по системе. Такой поток воды, перемещаясь по трубам, отдает тепло радиаторам и батареям, в результате чего вода охлаждается. Остывшая вода направляется назад в отопительный котел, в этот момент образуется насос естественного типа, ведь в таком случае образуется разряжение. Достигнув котла, жидкость снова доходит до необходимой температуры и снова направляется по трубам.

Отопление деревянного дома своими руками с такой системой должно также учитывать все недостатки системы, которые заключаются в следующем:

  • Для того чтобы нагреть воду, потребуется большое количество времени.
  • Трубы, проходящие по всему периметру дома, не всегда выглядят аккуратно, в особенности на фото и видео.
  • В самой высокой точке конструкции необходимо установить специальный расширительный бак.
  • Система часто забивается из-за образования пузырей воздуха.
  • Циркуляция воды может ослабеть, что приведет к плохой теплоотдаче

Тем не менее, такая схема отопления деревянного дома достаточно распространена в наши дни, так как многие дома отапливаются именно такой системой.

Искусственная циркуляция воды

Что касается второго варианта, то отопление деревенского дома с искусственной циркуляцией воды обеспечивается путем использования насоса циркуляционного типа, это делает возможным использование труб меньших диаметров. К тому же такой вид циркуляции значительно улучшает состояние всей обогревательной конструкции, в то время как поток воды быстрее и движется с большим давлением.

монтаж отопления в деревянном доме

Безусловным преимуществом считается отсутствие необходимости проводить по периметру всего помещения трубы. В замкнутом отопительном контуре наносы, которые позволяют теплоносителям передвигаться по системе, подключаются к системе. Монтаж отопления в деревянном доме должен начинаться с выбора насоса, самым оптимальным вариантом будет центробежный насос, так как для его монтажа не требуется создание дополнительного фундамента, а подключается он к трубе с обратной подачей жидкости. Читайте также: "Монтаж отопления в доме своими руками - правила и советы от специалистов".
Непосредственно расчет отопления деревянного дома можно осуществить и самостоятельно, а можно и воспользоваться такой услугой в магазине, где приобретается товар.

Отопление в деревянном доме: схема отопительного котла


Такая водяная система не может существовать без котла, который представляет собой полностью автоматизированное устройство, в качестве топлива использующее различные источники. Существует достаточно большое количество видов такого топлива, которые подойдут для различных условий окружающей среды в помещении.

Устройство отопления в деревянном доме, подробно на видео:

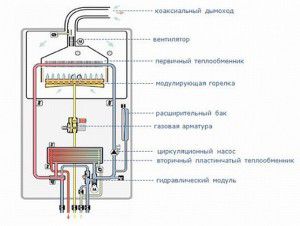

Газовые котлы


В случае если всю систему можно подключить к газопроводной магистрали, то такой вид котла будет наиболее приемлемым.

Отопление такого типа может осуществляться по трем принципам:

  • Атмосферный. Такой котел обладает горелкой, а также электронным или пьезоподжигом. Как только подается газ, то искрой зажигается непосредственно запальник. Важным условием является его постоянный режим горения (прочитайте также: "Газовое отопление в деревянном доме: правила и нормы"). Атмосферная горелка зажигается запальником, а потом вся система нагревается до необходимого температурного уровня. За счет автоматических систем, установленных в котел, горелка отключается, а как только уровень тепла падает до минимума, то подача газа снова открывается и котел заново начинает работу.
  • Турбинный. Данный тип работы мало чем отличается от предыдущего, стой только разницей, что у него также присутствует и система принудительного воздушного потока.
  • Конденсационный. Данный тип в некоторой степени разнится с первым и вторым, так как в нем используется конденсат, образующийся на поверхности сжигающей камеры. Образованный конденсат, соприкасаясь с камерой сгорания, нагревается, а потом в свою очередь нагревает саму воду путем прохождения через вторичную теплообменную камеру. Читайте также: "Как сделать заземление газового котла в частном доме - подробности".

расчет отопления деревянного дома

Самым популярным и надежным котлом конденсационного типа считается немецкий, так он обладает высоким КПД. Ведь отопление в деревянном доме своими руками, при условии соблюдения всех правил и приобретении такого котла, поможет увеличить показатель КПД до 110%.

Электрические котлы


Такой популярный вид обогрева состоит из двух котлов: основного и дополнительного. Основной котел представляет собой ТЭНовую модель, так как в качестве нагревательного элемента выступает электрический ТЭН. Можно также использовать и электродный электрический котел, который работает за счет процесса ионизации водных молекул. Они способны повысить уровень нагрева жидкости в момент притягивания к электродам.

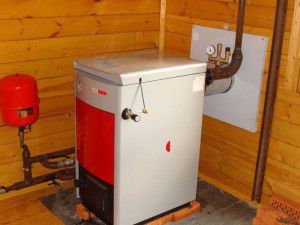

Твердотопливные котлы


Если возможность подключиться к газопроводной магистрали отсутствует, то отопление деревенского дома своими руками с использованием такой системы будет оптимальным. Такие котлы варьируются в зависимости от высоты топки. Более того, их КПД зависит от уровня влажности. В качестве топлива моно использовать уголь или дерево. При одной загрузке топлива устройство может работать 12 часов (прочитайте: "Правильная схема подключения твердотопливного котла отопления своими руками").

отопление деревянного дома своими руками

Дизельные котлы


Такой вид считается одним из самых затратных, так как расход превышает 15 литров за одни сутки. Конструкция состоит из надувной грелки, двух автоматических блоков, а также встроенной теплообменной камеры. Температуру можно регулировать и без подключения к газовой магистрали.

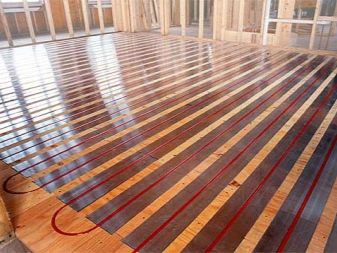

Теплый пол


Самый современный и наиболее популярный вид обогрева помещения. Водяная система работает за счет передвижения горячей воды по сети трубопроводов. А электрическая осуществляет нагрев путем использования пленочного нагревателя. Безусловно, каждый слой труб должен дополнительно теплоизолироваться (прочитайте также: "Теплые полы в деревянном доме - залог комфорта").

Отопление в деревянном доме: сравнительный обзор подходящих систем

Еще совсем недавно отопление в деревянном доме организовывалось на базе кирпичной печки. Именно она представляла собой основной источник тепла и являлась чуть ли не главным местом внутри постройки.

Сегодня же все сильно изменилось. Благодаря активному развитию технологий любой хозяин дома из дерева сможет реализовать схему системы отопления, которая удовлетворит все его потребности. Главное — это знать, что выбирать и на какие нюансы обращать внимание.

Содержание статьи:

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Насос отопленияНасос отопления

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

Схема отопления с естественной циркуляциейСхема отопления с естественной циркуляцией

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается . С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

Схема отопления с принудительной циркуляциейСхема отопления с принудительной циркуляцией

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно и , можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

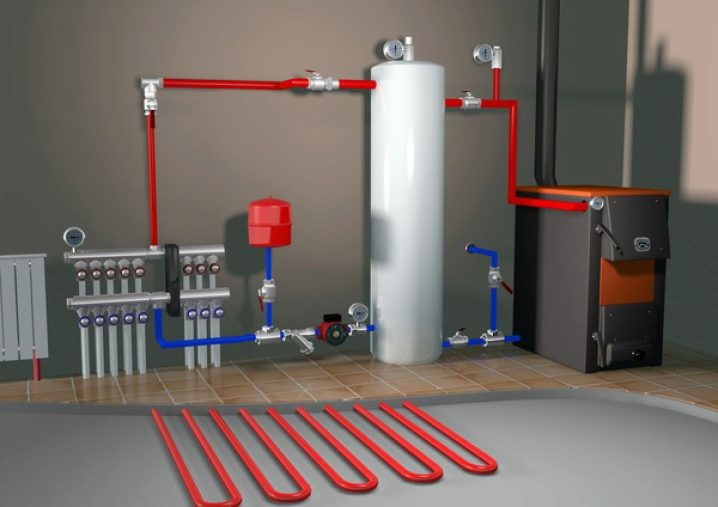

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

Отопление частного дома своими рукамиОтопление частного дома своими руками

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Критерии выбора теплового генератора

На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.

Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе. Также немаловажно правильно рассчитать мощность оборудования.

Достоинства газовых агрегатов

Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.

Популярность настенных и обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.

Перечень плюсов газовых котлов необходимо дополнить:

  1. Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
  2. Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
  3. Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.

Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.

Газовый котел отопленияГазовый котел отопления

Если нужно обогреть большой дом с площадью более 100 м2, то от газового котла лучше отказаться. В этом случае он будет экономически невыгодным решением

Дизельная составляющая в системе

Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, дешевы в обслуживании и просты в монтаже.

При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.

Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.

Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.

Дизельный котел отопленияДизельный котел отопления

Даже несмотря на все достоинства дизельного устройства, устанавливать его нужно только в том случае, если это единственный доступный способ организации системы обогрева

Котел на твердом топливе

Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.

На рынке предлагается внушительный выбор . Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.

Твердотопливный котел отопленияТвердотопливный котел отопления

Единственный минус котлов на твердом топливе — это необходимость выделения места для хранения топлива, которого требуется для его работы совсем немало

Электрический генератор тепла

Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.

Сегодня производители предлагают широкий . На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.

Достоинства оборудования:

  • небольшие габариты;
  • безопасность эксплуатации;
  • полная автономность;
  • дешевизна;
  • КПД, приближающийся к 100%.

Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.

Электрический котел отопленияЭлектрический котел отопления

Электрокотлы полностью безопасны для деревянного дома. Но чтобы избежать проблем, необходимо поставить счетчик и выбрать кабель с расчетом 8 ампер на 1 мм2 его сечения

Правила расчета мощности

Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.

Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м2.

Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м2.

Тонкости подбора радиаторов

Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.

Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.

Эстетичность алюминиевых конструкций

Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения отопления сразу же стали популярными и завоевали признание профессионалов.

Радиаторы отопленияРадиаторы отопления

Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес

И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.

Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.

Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.

Алюминиевые радиаторы отопленияАлюминиевые радиаторы отопления

Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно

Панельные стальные радиаторы

Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.

При условии использования в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.

Стальные панельные радиаторы отопленияСтальные панельные радиаторы отопления

Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции

Старый добрый чугун

Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.

Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.

С учетом всех своих преимуществ имеют всего один несущественный минус — это большой вес. Так, масса одной секции может достигать 6 кг, а вес всей батареи составлять 36 кг.

Чугунные радиаторы отопленияЧугунные радиаторы отопления

Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ

Трубчатые радиаторы из стали

Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.

Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.

Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.

Трубчатые радиаторы отопленияТрубчатые радиаторы отопления

Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты

Современные биметаллические конструкции

Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.

Если говорить точнее, то эти радиаторы показывают высокую теплопроводную способность и легко переносят гидроудары. При условии качественной сборки служат порядка 50 лет. Но стоят они достаточно дорого.

Биметаллические радиаторы отопленияБиметаллические радиаторы отопления

Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги

Встраиваемые напольные конвекторы

Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство — это возможность встроить их прямо в пол.

В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.

Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.

Встраиваемые конвекторыВстраиваемые конвекторы

Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

  • полимерные;
  • стальные;
  • медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Трубы отопленияТрубы отопления

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

Пример схемы отопленияПример схемы отопления

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Однотрубная схема отопленияОднотрубная схема отопления

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Двухтрубная схема отопленияДвухтрубная схема отопления

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Выводы и полезное видео по теме

Видео #1. Организация простой недорогой котельной:

Видео #2. Отопление деревянного дома площадью 120 м2:

Видео #3. Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент. Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации.

Расскажите о том, как сооружали отопительный контур в собственной деревянной дачке или в доме постоянного проживания. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в находящемся ниже блоке.

Отопление деревянного дома своими руками

За последние годы жизнь в деревянном доме стала модным трендом. И на это есть свои причины. Например, жить в нем достаточно комфортно и в то же время дерево является экологически чистым строительным материалом. Если раньше жизнь в деревянном доме была сопряжена со множеством неудобств, то сейчас это комфорт и использование инновационных технологий. Особое место в доме занимает система отопления. Некоторые отказываются от идеи нанимать квалифицированных специалистов, которые за свои услуги по изготовлению отопления берут достаточно крупные деньги. По этой причине решают изготавливать отопление деревянного дома своими руками. Мы рассмотрим основные принципы монтажа системы отопления, а также возможные варианты того, как и из чего ее можно сделать.

Особенности отопления и его виды

Монтаж отопленияМонтаж отопления

Следует учесть один важный фактор, который непосредственно влияет на выбор вида отопления. Дерево, спустя небольшое время, теряет природную влагу и, соответственно, рассыхается. Это повлечет за собой некоторые последствия, а именно осадку дома. По этой причине выбирать вид отопления в каждом случае следует индивидуально. Предварительно необходимо провести тщательные вычисления, а также составить проект, который способен облегчить монтажные работы. Одна ошибка неправильных вычислений может привести к самым неожиданным и неприятным последствиям, например, лопнувшие трубы или полная разморозка системы. Если неправильно осуществить расчеты электрического отопления, тогда дело может закончиться замыканием. А если вы выбрали воздушную систему, тогда что-либо исправить будет невозможно. Непосредственно на выбор вида отопления напрямую будет влиять доступный источник энергии. Сегодня в качестве энергоносителя могут выступать:

  • Жидкое топливо.
  • Электричество.
  • Твердое топливо.
  • Газ.

Отталкиваясь от этого, вы сможете осуществить выбор «сердца» всей отопительной системы деревянного дома – котла.

Выбор котла – важная веха планирования!

Если самым близким источником энергии является газ, тогда в зависимости от площади дома вам следует приобрести настенный или напольный котел. Эти котлы оборудованы встроенным насосом, а также специальной защитой. В том случае, если у вас нет дымохода, следует выбирать котел, в котором камера сгорания имеет закрытый тип. А для отвода воздуха в котле можно применить коаксиальную трубу. Этот метод позволит вам сэкономить деньги на обустройстве дымохода. Более того, настенный газовый котел обладает автоматикой. Если объем системы будет превышать 100 л, тогда рекомендуется смонтировать второй расширительный бак. В случае нагрева он также будет осуществлять компенсацию давления. Это позволит предотвратить повышение давления в котле при пропорциональном повышении температуры.

Устройство настенного двухконтурного газового котлаУстройство настенного двухконтурного газового котла

Если газ вам недоступен, тогда можно воспользоваться электричеством. В этом случае следует приобрести электрический котел с автоматикой. В нем уже встроен расширительный бак и насос. Чтобы предотвратить плохое влияние на котел скачков электроэнергии, рекомендуется дополнительно установить стабилизатор напряжения. Спроектировать практичную систему отопления вполне возможно и при помощи электрического котла.

Электрический котелЭлектрический котел

Существует и другой вариант отопления дома — котлы на твердом топливе. Для таких котлов необходимо создать особые условия рабочей системы. В некоторых случаях на выходе рабочая температура теплоносителя может составлять до 100° С, поэтому следует тщательно подобрать трубы. Например, можно применить пластиковые трубы. Но в этом случае требуется специальная развязка.

Твердотопливный котел длительного горенияТвердотопливный котел длительного горения

Когда вы определились с видом котла, вам следует подобрать радиаторы и трубы для той или иной системы отопления деревянного дома. Исходя из того, что качество металлических труб за последние годы значительно ухудшилось, можно отдать свой выбор металлопластику или полипропилену. Что касается радиаторов, то их выбор напрямую зависит от того, какую теплоотдачу вы желали бы получить. Также следует уделить внимание и интерьеру. Некоторые виды радиаторов отлично подошли бы к общей идее всего дома. В деревянных домах подключение радиаторов будет осуществляться, скорее всего, нижним подключением, так как спрятать трубы в стене при верхнем подключении будет проблематично. Так, трубы будут проходить под полом, и выходить только возле радиатора. Важно правильно рассчитать количество секций в той или иной комнате. Как правило, расчет ведется исходя из следующего показателя: 1 секция на 1,5 кв. м. Когда вы подсчитали количество необходимых секций, а также самих радиаторов, вам остается спроектировать систему отопления.

Монтажные работы

Газовое отоплениеГазовое отопление

В большинстве случаев самое доступное отопление — газовое. Как говорилось выше, первым делом следует спроектировать схему всей отопительной системы. Благодаря ей, вы сможете точно узнать, какое количество строительных материалов вам потребуется. Именно от правильно выбранной схемы и будет зависеть успех всей вашей работы. Использование в качестве теплоносителя воды основано на циркуляции ее по всей системе. Прежде чем теплая вода поступает в трубы, она прогревается в котле. Затем тепло распространяется по всей системе отопления. Вода может двигаться по системе двумя способами: принудительно и естественно. Именно от этого и будет зависеть то, какую схему отопления вам выбирать. Схема может проектироваться как двухтрубная, так и однотрубная. Если вы выбрали принудительную систему, тогда можно изготовить двухтрубную схему. Каждая из этих схем имеет свои различия и особенности. Рассмотрим, как осуществить монтаж двухтрубной и однотрубной системы отопления в деревянном доме.

Однотрубная система

Однотрубная схема подключенияОднотрубная схема подключения

Сейчас разберем вариант монтажа однотрубной системы отопления в двухэтажном деревянном доме. Однако сразу стоит отметить тот факт, что ее использование имеет не только преимущества, но и недостатки. Итак, что касается недостатков, то нижние радиаторы имеют свойство нагреваться меньше. Это приведет к тому, что на каждом этаже температура воздуха будет разной. Такая система значительно сэкономит стройматериалы. А для того чтобы сделать температуру в каждом отапливаемом помещении одинаковой, достаточно просто добавить секции на радиатор. Насос способен увеличить циркуляцию, если смонтировать его на входе с холодной водой.

Если монтируется естественная система отопления, тогда котел важно установить в самой нижней точке по отношению к радиаторам. Иначе циркуляция будет отсутствовать. Крайне необходимо осуществить монтаж расширительного бачка. Это позволит увеличить эффективность всей системы.

Двухтрубная система

Двухтрубная схемаДвухтрубная схема

Используя эту систему отопления, можно с легкостью достичь одинакового прогревания каждой установленной батареи. Но в отличие от однотрубной системы, в этом случае потребуются большие финансовые затраты. Каждая батарея должна оборудоваться запорной арматурой, которая будет осуществлять контроль температуры в каждой отдельной батарее. Эту схему обогрева в деревянном доме используют в большинстве случаев, когда доступно газовое отопление. В таком доме можно сразу прикрепить батареи к стене или на предварительно установленный брусок. Двухтрубную систему монтируют при твердотопливном котле.

Электрическое отопление

Электрическое отопление

Если в вашем случае схемы с использованием газовых котлов недоступны, тогда вы сможете использовать в качестве теплоносителя электричество. Существует большое количество вариантов создания отопления. Например, можно изготовить теплый пол, который приобретают готовыми матами и устанавливают их в процессе укладки пола.

Электрический теплый полЭлектрический теплый пол

Можно использовать и электрический водяной бойлер. От него прокладываются металлопластиковые трубы Ø16 или Ø20 см. Монтируются они на теплоизоляционный слой. Что касается самой схемы, то здесь можно выбрать комбинированную или спиральную.

Водяной теплый полВодяной теплый пол

От коллекторной трубы следует провести от стены контур на расстоянии десять сантиметров. Следующий контур должен располагаться от первого на расстоянии сорок сантиметров. Такой зазор необходим для того, чтобы смонтировать обратку. Таким образом, шаг между трубами подачи и обратки будет составлять двадцать сантиметров.

Трубы закрепляются на специальную сетку при помощи креплений. Как только вся система готова и все трубы проложены, следует осуществить ее проверку. Делать это можно двумя методами. Например, можно под давлением залить воду. Если обнаружится течь, тогда следует ее сразу устранить. Другой вариант проще, для этого в систему закачивается воздух. На месте утечки воздух будет при выходе шуметь, и вы обнаружите утечку.

Необходимо изготовить качественную теплоизоляцию перекрытия.

Старый добрый метод печного отопления

Печное отоплениеПечное отопление

Печное отопление одно из старых средств обогрева воздуха внутри помещения. Такой вид отопления сегодня может изготавливаться на основе твердого топлива, а также с использованием электричества. Последнее является инновационным решением. Тепло в этом случае поступает от теплогенераторов с принудительной и естественной тягой. У многих именно печное отопление ассоциируется с дровами. Одна из современных разработок такого плана подразумевает под собой проект камина, печи из кирпича, например, «Булерьян». Однако, помимо дров, можно использовать и другие источники тепла, например, уголь.

При устройстве печного отопления важно учитывать все указания СНИП. В данном случае его рекомендуется использовать для обогрева одноэтажного и двухэтажного дома, не считая цоколя. Нельзя допускать нагревания поверхности печи до температуры свыше 1200° С.

При постройке такой системы отопления вам потребуется, скорее всего, помощь квалифицированного специалиста, так как не каждый знает, как правильно выкладывать топку.

Видео

Пример отопительной системы в частном деревянном доме с описанием мастера-установщика:

Особенности прокладки трубопроводов в деревянном доме рассмотрены в следующем видеоматериале:

лучшие варианты и схемы монтажа обогрева, какое сделать в частном коттедже

Отопление в деревянном доме – важнейший аспект, который имеет значение, если вам необходимо обеспечить в постройке такого типа уют и комфорт. Да и климатические условия на территории нашей страны способствуют тому, чтобы отопление в доме было, причем эффективное. Понятно, что в условиях дороговизны коммунальных услуг, а также различных ресурсов и полезных ископаемых, качественное и в то же врем недорогое отопление – именно то, что нужно каждому владельцу деревянного дома.

В то же время каждый хозяин ищет эффективное решение по причине того, что стены дома хочется держать в сухости, а также не давать распространяться грибку и плесени. И сегодня мы поговорим о том, какой отопительный механизм для деревянного дома будет наилучшим решением.

Особенности

Перед тем как начинать выбирать отопительное оборудование для дома, следует сказать, что древесина, в отличие от целого ряда других строительных материалов, может менять свои размеры в зависимости от того, как давно она используется и влажности окружающей среды. Если эти моменты при установке не брать в расчет, то выход из строя системы отопления – это вопрос времени. А переделывать уже установленную систему довольно дорого, да и технически это непросто. Именно по этой причине необходимо все рассчитать очень четко, после чего уже покупать то или иное оборудование.Основными критериями при выборе будет дешевизна энергетических источников, а также их доступность.

На сегодняшний день в этом качестве используются:

  • жидкое топливо;
  • твердое топливо;
  • электричество;
  • газ.

Когда вы определитесь с тем, на каком топливе будет осуществляться обогрев дома, необходимо выбрать вид отопительного механизма.

Кстати, пытаться сделать систему отопления своими руками не следует, этим должен заниматься исключительно специалист.

Виды

Следует отметить, что отопительная система для частного дома не всегда может относиться к разряду централизованных. Так что часто приходится искать альтернативные варианты.

О них и пойдет речь дальше.

  • Одним из наиболее распространенных вариантов в домах такого типа будет отопление электричеством. В этом случае оборудование, которое будет использоваться, можно назвать дешевым. Да и электричество у нас есть практически везде. Этот вариант особенно актуален там, где нет возможности провести газоснабжение или нельзя использовать альтернативу.

Осуществлять отопление этим методом довольно просто (речь идет об электрическом котле). Но тут следует понимать, что уж совсем минимальными затратами не обойтись по причине того, что сами электрические котлы потребляют довольно много энергии, а потому лучше выбирать модели мощностью от 10 киловатт.

Однако следует брать в расчет, что в каких-то отдаленных районах электрическая сеть может такие нагрузки просто не потянуть. Такая система требует наличия хорошей проводки в доме, иначе она может оказаться причиной пожара.

  • Если дом небольшой, то можно использовать для отопления печной вариант. Этот способ больше подойдет в том случае, если к дому не подведен природный газ. Топить печь дешево, но довольно-таки хлопотно. Хотя если вы в доме бываете нечасто, а только наездами, то процесс растапливания печи будет для вас приятным.

Чтобы эффективно отапливать дом при помощи печи, лучше всего строить ее в центре помещения. Это позволит расходиться теплу по дому равномерно. Конструкции печей на сегодняшний день очень разнообразны, но лучше всего, если их будет строить человек, который действительно имеет в этом опыт. Тогда печка будет эффективной в любую погоду и станет отлично отдавать тепло внутрь дома.

При желании в печь можно осуществить установку водяного котла, что позволит создать еще и отопление водного типа на основе печи. Это даст возможность еще более равномерно отапливать деревянный дом. Но, правда, в этом случае в доме постоянно необходимо будет жить, иначе вода просто замерзнет в трубах, и система станет непригодной к использованию.

Альтернативой печи может стать твердотопливный котел. Но в этом случае обогрев обойдется дороже, так как придется довольно много платить за топливо. Данный вид вообще считается не очень рентабельным для частного дома, по причине чего лучше использовать другие варианты обогрева помещения.

  • Еще один тип отопления, о котором следует сказать – газовое. Именно отопление газом для деревянных домов является наиболее частым решением, к которому прибегают их владельцы. Этот вариант считается одним из наиболее выгодных из всех, что существуют на сегодняшний день. Устройство отопления в таком случае будет довольно простым, да и стоимость газа на сегодняшний день не столь велика, как у альтернативных вариантов.

Но газовое отопление, как и любое другое, имеет определенные недостатки. Например, его нецелесообразно проводить, если неподалеку от вашего дома нет газовой магистрали. Дело в том, что стоимость подключения сейчас довольно высокая. В некоторых случаях, если провести расчеты, можно узнать, что система газового отопления сможет полностью окупить себя лишь через несколько десятков лет.

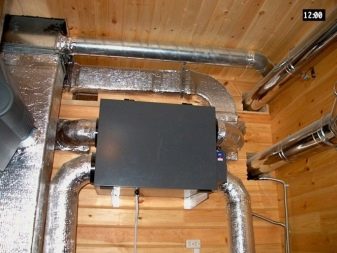

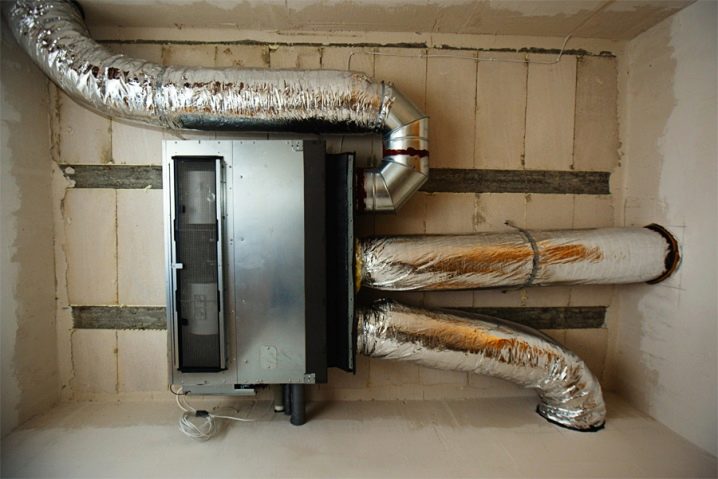

  • Еще одним типом отопления для дома из дерева может стать воздушное. Оно на сегодняшний день не слишком сильно у нас распространено, но в странах Европы данный вариант довольно популярен. Суть в том, что тепло переносится воздухом, который нагревается в самом низу здания. Воздух проходит через тепловой обменник, нагревающийся от сжигания газа или топлива.

Благодаря системе воздуховодов, тепло расходится по комнатам, а весь воздух, который остыл, втягивается внутрь и уходит на подогрев.

Если говорить о преимуществах этого вида отопления, то следует назвать следующие моменты:

  1. хороший коэффициент полезного действия;
  2. отсутствие слишком сложных и дорогостоящих элементов оборудования;
  3. простота управления и поддержания температуры;
  4. просушивание помещений благодаря интенсивной циркуляции воздушных масс;
  5. систему можно почистить от пыли просто и легко;
  6. возможность использования в больших по площади помещениях;
  7. нижние этажи дома будут сухими и теплыми.

Если говорить о недостатках, то следует назвать такие нюансы:

  1. сложность проектирования и установки;
  2. высокая стоимость системы;
  3. сложно ремонтировать или осуществлять замену частей системы;
  4. необходимость в привлечении специалистов для проведения сервисного обслуживания;
  5. наличие определенного уровня шума при работе системы.
  • Еще один вариант – это система так называемого теплого пола. Она работает по принципу, который лежит в основе жидкостного отопления. Вода нагревается с помощью котла и поступает в трубы. Отличает эту систему от других то, что трубы располагают в подполе, то есть их не видно. Обычно вода здесь нагревается не более, чем до 40 градусов, что позволяет напольному покрытию не перегреваться.

Если говорить о достоинствах таких полов, то следует назвать:

  1. такие же плюсы, как и у парового отопления;
  2. при прогреве помещение не пересушивается;
  3. теплый пол отлично сохраняет тепло и может долго его отдавать;
  4. нет сквозняков.

Если говорить о минусах, то следует назвать:

  1. сложный монтаж;
  2. подъем нижнего уровня помещения;
  3. дорогой ремонт при поломке.

Одной из разновидностей вышеописанной системы будет обогрев с помощью теплого пола, в основе которого лежит электрический кабель, разделенный на секции с помощью специальной пленки. Главными преимуществами такого типа отопления будут простота и надежность. Такой кабель можно даже просто закрыть полипропиленом, и все будет работать отлично.

Единственными недостатками в этом случае будут:

  1. наличие вредного излучения электромагнитного типа;
  2. большой расход электрической энергии.

В целом, как можно убедиться, существует немалое количество отопительных систем для деревянных домов, и выбрать есть из чего. Сегодня даже существуют своего рода экзотические варианты, как, например, кварцевое отопление.

Как выбрать?

Чтобы правильно выбрать оптимальный вариант для обогрева деревянного дома, следует принять во внимание несколько важных факторов.

  • Насколько целесообразен монтаж той или иной системы. Например, не всегда есть возможность провести газ или электричество, а котел можно установить везде.
  • Еще один фактор – цена. То есть проведение предварительных расчетов сметы должно осуществляться обязательно.
  • Насколько удобно будет использовать ту или иную систему. Например, какой вариант оптимально подойдет, чтобы отопить двухэтажный деревянный дом.
  • Следующий важный критерий – стоимость топлива для обогрева загородного дома.
  • Безопасность оборудования.
  • Эстетичность конструкций.
  • Экономичность работ по установке системы (разводка, подключение и обслуживание). Необходимо отметить, что данный фактор не всегда прямо зависит от стоимости системы. Данные вещи путать не следует. Иногда бывает так, что самое дешевое оборудование может быть очень затратным в использовании.

Следует также брать в расчет, что деревянные дома могут эксплуатироваться в течение сезона или круглогодично. Если говорить о сезонных жилищах, то достаточно будет небольшого локального источника обогрева – камина, печи или электроконвектора. В этом случае следует принимать во внимание лишь то, насколько удобно устанавливать ту или иную систему и насколько просто ею пользоваться. А вот для домов, где люди живут круглогодично, будет необходима тщательно продуманная и хорошо выполненная отопительная система, что даст возможность сделать обогрев качественным и эффективным.

В заключение следует отметить, что универсального и стопроцентно эффективного отопительного механизма не было в природе и не будет. Каждая система, о которой шла речь выше, имеет как свои недостатки, так и преимущества. И только владельцу дома решать, какой критерий будет для него более или менее важным и отталкиваться в своих предпочтениях от того или иного варианта.

Советы

  • Перед выбором ознакомьтесь со всевозможными вариантами отопительных систем. Вдруг удастся найти какое-то экзотическое, но эффективное решение именно для вашего дома.
  • Если вы не знаете, какую систему выбрать для дома, можно почитать отзывы пользователей, которые уже смогли установить тот или иной вариант. Реальные оценки людей часто очень помогают в таком вопросе, как выбор отопительной системы.
  • Еще один важный момент – не следует пытаться осуществлять монтаж и сопутствующие работы самому. Только профессионал сможет подобрать оптимальную схему и смонтировать отопительную конструкцию таким образом, чтобы ее коэффициент полезного действия был максимально высоким, и она четко выполняла все возложенные на нее задачи.
  • Не следует забывать, что отопительная система хоть и отвечает за обогрев дома, но существуют и другие вещи, которые помогут сделать деревянный дом теплее. Речь идет о качественном утеплении стен и кровли.

Выбор системы отопления для деревянного дома – задача очень ответственная, к выполнению которой следует подходить со всей серьезностью и пониманием различных теоретических аспектов и особенностей.

О монтаже системы отопления в доме смотрите в следующем видео.

Система отопления в деревянном доме: трубы, печи, котлы

Содержание статьи:

Технология проектирования и установки отопительной системы в деревянном доме отличается от стандартных схем. Это обусловлено материалом изготовления здания и его эксплуатационными качествами. Поэтому необходимо учитывать особенности система отопления в деревянном доме: обустройство труб, выбор котлов и печей.

Правила организации отопления в деревянном доме

Профессиональная установка отопления в деревянном доме начинается с выбора схемы и ее адаптации под параметры конкретного строения. В обязательном порядке обращается внимание на специфику строения.

Отопление в деревянном доме

Отопление в деревянном доме

Главным критерием выбора является безопасность функционирования системы теплоснабжения. Корректная разводка труб отопления в деревянном доме не должна ухудшить качества строения, а также привести к возникновению опасных ситуаций.

Во избежание этого при составлении проекта и монтаже теплоснабжения учитываются следующие важные моменты:

  • Монтаж компенсаторов и скользящих креплений. Средний показатель усадки сруба может составить 5%. При этом изменится положение труб и радиаторов. Поэтому схема систем отопления деревянного дома должна быть адаптирована к этому явлению;
  • Установка проходных гильз. Контакт труб и батарей с деревянной поверхностью категорически запрещен. Это может привести к зональному расширению и деформации стен и пола. Трубы отопления в деревянном полу должны проводиться через лаги с помощью специальных стальных гильз;
  • Обустройство безопасного дымохода. Температура летучих продуктов сгорания может достигать +700°С. Правильный расчёт отопления в деревянном доме должен учитывать соответствующую изоляцию дымохода в местах контакта со стеной или при прохождении его через межэтажные перекрытия.

Специалисты рекомендуют ознакомиться с действующими СНиПами, с помощью которых можно сделать безопасное и эффективное отопление в деревянном доме своими руками. Основными для изучения является СНиП 41.01-2003, СанПиН 2.1.2.1002-00 и СНиП 23.01-99. В них изложены требования к теплоизоляции дома, выбору систем отопления и оптимальные параметры его работы – температурный режим, давление и тепловое распределение.

Радиаторы отопления для деревянного дома ничем не отличаются от стандартных. Важно правильно выбрать схему монтажа, чтобы предотвратить прямой контакт нагревательного прибора со стеной или полом.

Параметры выбора отопления в деревянном доме

В деревянном доме можно использовать все типы теплоснабжения. Но сначала необходимо проанализировать все факторы, влияющие на выбор. Зачастую варианты отопления деревянного дома напрямую зависят от нескольких из них.

Виды котлов для отопления дома

Виды котлов для отопления дома

Первоочередной задачей является определение оптимального энергоносителя. Это может быть твердое топливо, газ, электричество или дизтопливо. Все зависит от стоимости и возможности постоянного снабжения.

Нельзя делать монтаж отопления в деревянном доме своими руками без следующих предварительных этапов анализа:

  • Выбор топлива;
  • Оборудование для генерирования тепла: котел, конвектор (газовый, электрический), пленочное отопление;
  • Разработка схемы расположения отопительных приборов. От этого будет зависеть тепловое распределение по всему дому;
  • Анализ постоянных расходов на теплоснабжение. Оптимальный вариант – газовое отопление в деревянном доме. Но при этом учитывается сложный подготовительный этап оформления разрешительной документации.

При наличии подключения к газовой магистрали выбор останавливается на этом типе топлива. Если есть возможность приобретения дешевого (и качественного) дизтоплива – делают водяное отопление деревянного дома с котлом (или горелкой) этого вида. Также берется во внимание общая площадь здания и степень его утепления.

На практике выбор вариантов отопления деревянного дома зависит от финансовых возможностей. Поэтому следует предварительно составить оптимальный бюджет для организации теплоснабжения в здании.

Газовое отопление в деревянном доме

Установка любого отопительного оборудования, работающего на газе, должно выполняться только специалистами. В особенности это касается обустройства теплоснабжения в деревянных домах. Возможно несколько способов реализации газового отопления в деревянном доме.

Конструкция газового котла

Конструкция газового котла

Наиболее распространенный способ отопления – установка батарей и радиаторов. Они подключаются к газовому котлу. В зависимости от типа используемого топлива есть два вида оборудования:

  • Использование магистрального (природного) газа. Для установки отопления в деревянном доме необходимо подключиться к газовой магистрали. Для этого составляется проект, основой которого является техническое задание от управляющей компании;
  • Применение балочного (сжиженного) газа. Для хранения используют специальные баллоны емкостью от 10 до 50 л. Минимизировать расходы по хранению и доставке топлива можно за счет установки специального хранилища – газгольдера.

В типичной схеме систем отопления деревянного дома с помощью газа предусматривается монтаж трубопроводов, которые подключаются к батареям. Однако в последнее время большую популярность набирает система теплый пол. В этом случае устанавливаются трубы отопления в деревянном полу. Эта схема характеризуется большей протяженностью магистралей как следствие – увеличенной теплоотдачей.

Водяной теплый пол в деревянном доме

Водяной теплый пол в деревянном доме

В зданиях с небольшой площадью можно рассмотреть вариант установки газовых конвекторов. При этом нет необходимости делать разводку труб отопления в деревянном доме, монтировать радиаторы и котлы. Основным источником тепла является конвектор газового типа.

Он устанавливается в каждом помещении дома. Для подключения газа необходимо сделать подающую магистраль.

Газовый конвектор

Газовый конвектор

Особенностями монтажа отопления в деревянном доме своими руками являются следующие факторы:

  • Установка коаксиальной трубы делается только с предохранительной гильзой. Она защищает наружные стены дома от температурного воздействия;
  • Для обеспечения безопасности следует правильно подобрать материал изготовления трубопроводов. Они должны быть рассчитаны для транспортировки газа;
  • Улучшить теплообмен в помещении можно с помощью вентилятора, уставленного рядом с конвектором. В настоящее время есть модели, в комплектацию которых вентилятор входит.

Основным преимуществом конверторного отопления в деревянном доме своими руками является простота монтажа и обслуживания. Но по сравнению с газовым котлом расход топлива будет больше на 20-25%.

При расчёте отопления в деревянном доме рекомендуется организовать хранение газовых баллонов в стальных шкафах. Обустройство отдельного помещения потребует больших затрат и времени.

Твердотопливный котел в отоплении деревянного дома

Правила проектирования и монтажа твердотопливного водяного отопления деревянного дома практически ничем не отличаются от газового. Исключения составляют рекомендации по обустройству котельной. Большие габариты твердотопливных котлов и нагрев их поверхности обуславливают особые требования к котельной.

Перед монтажом теплоснабжения в деревянном доме своими руками необходимо ознакомиться с характеристиками этого помещения:

  • Минимальная площадь котельной должна составлять 7 м². Это нужно для проведения ремонтных и профилактических работ;
  • Негорючие материалы отделки. Котел нельзя устанавливать на деревянный пол. В качестве защиты можно использовать лист нержавеющего металла;
  • Принудительная вентиляция. Сечение вентиляционного канала рассчитывается из соотношения 8 см² на 1 кВт мощности котла;
  • Естественное и искусственное освещение;
  • Минимальная высота дымоходной трубы – 5 м. Количество изгибов не должно превышать 3-х.
Твердотопливный котел в деревянном доме

Твердотопливный котел в деревянном доме

Все батареи отопления для деревянного дома монтируются согласно правилам. Минимальное расстояние от стен должно составлять 3 см. Для отражения тепла на стену рекомендуется установить лист пенофола.

В обязательном порядке в схемах систем теплоснабжения деревянного дома предусматривается монтаж защитных компонентов – воздухоотводчика, спускного клапана, расширительного бака.

Электрическое отопление деревянного дома

Не всегда есть возможность установить твердотопливный котел или подключиться к газовой магистрали. В этом случае выбирают электрическое отопление деревянного дома. Для этого можно установить водяное теплоснабжение с электрическим котлом или рассмотреть более экономный вариант – пленочный обогрев.

Пленочное отопление деревянного дома

Пленочное отопление деревянного дома

В этом случае не нужна установка батарей отопления для деревянного дома. В пленочном отоплении происходит нагрев предметов, а не воздуха. На полимерную поверхность наносятся токопроводящие карбоновые полосы.

При прохождении электрического тока происходит генерация излучения с длиной волны 10-15 микрон. Когда она попадает  на поверхность предметов происходит повышение температуры.

Основными преимуществами пленочного электрического отопления деревянного дома являются:

  • Экономичный расход электроэнергии. Это обусловлено номинальной мощностью ПЛЭН до 200 Вт/м²;
  • Низкая инерционность. В отличие от газового отопления в деревянном доме повышение температуры происходит быстро. Однако после первой установки система должна предварительно стабилизироваться;
  • Небольшая площадь, занимаемая ПЛЭН. Это актуально для электрического теплоснабжения дачных деревянных домов или коттеджей;
  • Не влияет на показатель влажности в доме. Для сохранения оптимального микроклимата в помещениях этот вариант отопления деревянного здания считается наиболее оптимальным.

Однако для ПЛЭН необходимо обеспечить бесперебойную подачу электроэнергии. В случае отключения электричества он не будет работать. Поэтому часто ПЛЭН делают в качестве альтернативной системы вместе с водяным теплоснабжением деревянного дома.

Для нормальной работы пленочного отопления общая площадь покрытия пленкой должна составить от 70% и более относительно площади потолка или пола.

Печное и воздушное отопление в доме

Несмотря на все преимущества вышеописанных способов нагрева воздуха в срубах печное отопление все еще остается актуальным. Оно отличается большим показателем трудоемкости при установке отопления в деревянном доме, а также низким значением КПД.

Печное отопление в деревянном доме

Печное отопление в деревянном доме

Для установки этого вида теплоснабжения понадобится обустройство отдельного фундамента. Лучше всего возвести его еще на стадии строительства здания. Если же планируется монтаж стальной (чугунной) печи – можно не делать его. Существенным недостатком печного отопления в деревянном доме, сделанного своими руками, является небольшая площадь обогрева. Для решения этой проблемы можно продумать систему циркуляции горячего воздуха по всем помещениям или сделать воздушное отопление в деревянном доме.

Схема воздушного отопления

Схема воздушного отопления

В печь или камин устанавливается специальный теплообменник, в котором происходит нагрев воздуха. Он поступает в жилые помещения здания по трубопроводам. Чаще всего магистрали располагаются на потолке, но возможны варианты монтажа трубы теплоснабжения в деревянном полу. Все зависит от конструкции печи.

Особенности воздушного печного отопления в деревянном доме:

  • Защита пола и стен в зоне, где установлена печь;
  • Камин или печь рекомендуется монтировать в центре дома, чтобы тепло от нее равномерно распределялось по всем помещениям;
  • Перед установкой стальной конструкции рекомендовано сделать основание из бетонной стяжки или кирпича.

Вместо радиаторов отопления для деревянного дома в воздушной системе используются решетки с жалюзи. Изменяя угол наклона ламелей можно регулировать объем притока горячего воздуха в помещение. Для минимизации потерь при продвижении воздушных масс разводка труб теплоснабжения в деревянном доме делается с минимумом поворотных частей.

Для хранения дров или угля необходимо использовать отдельное помещение или строение. Топливо не должно находиться в той же комнате, что и печь.

Дымоходные трубы в деревянном доме

Особое внимание при проектировании теплоснабжения следует уделить системе отвода продуктов сгорания. Эту функцию выполняет дымоход, который проходит от котла (печи) и до кровли.

Дымоход в деревянном доме

Дымоход в деревянном доме

Для просчета параметров дымохода необходимо знать примерную температуру угарных газов. Она не является константой и изменяется в зависимости от типа используемого топлива и конструкции котла.

Для печи и твердотопливного котла рекомендуется использовать кирпичные дымоходы или сэндвич-трубы. Если планируется газовое отопление в деревянном доме – можно установить коаксиальный дымоход. Но в любом случае необходимо утепление конструкции для предотвращения появления конденсата. Чаще всего для этого используют базальтовую или минеральную вату.

Тип котла (печи, камина)Температура угарных газов, +°С
Печь, камин. Топливо – дрова350-650
Банная печь400-700
Пиролизный котел160-250
Котел на пеллетах120-250
Котел, работающий на дизельном топливе150-250
Газовый котел120-200
Твердотопливный котел500-700

При самостоятельном обустройстве дымоходной системы следует руководствоваться следующими правилами:

  • Для кирпичных дымоходов чаще всего необходим отдельный фундамент. Толщина шва не должна превышать 10 мм;
  • Минимальное расстояние от дымохода до деревянной стены – 25 см;
  • В помещении монтируется принудительная вентиляция;
  • При прохождении дымохода через межэтажные перекрытия устанавливаются монтажные гильзы. Для компенсации теплового излучения между ними и деревянными поверхностями должен быть слой асбеста;
  • Высота трубы над кровлей должна составлять 500 мм;
  • Минимальная толщина дымоходов из нержавеющей стали составляет 1 мм.

Для улучшения показателя тяги устанавливают дефлектор. Помимо предотвращения попадания осадков в дымоход он способствует стабилизации движения воздуха, что важно для нормальной работы котла или печи. Для печного отопления можно сделать стену из кирпича, в которой обустраивают дымоходные каналы сложной формы. Это способствует лучшему прогреву деревянного дома и повышает КПД отопления.

В видеоматериале показан пример отопления деревянного дома с помощью котла:

устройство, схемы, монтаж системы своими руками, фото

Несмотря на многообразие различных строительных материалов, дерево по-прежнему остается наиболее популярным благодаря своим качественным характеристикам и прекрасному внешнему виду. Деревянные сооружения отличаются надежностью, особым комфортом и уютом, природной красотой и способностью отлично сохранять тепло.

А правильно рассчитанное и эффективно смонтированное отопление в деревянном доме позволяет использовать всевозможные современные отопительные системы.

Отопительные системы деревянного дома

Отопление деревянного дома такое же, как и в кирпичном, разница лишь в том, что устройство отопления в деревянном доме ставит в приоритет обеспечение должной защиты дерева от влаги, сбережение стен сухими и теплыми.

Составление проекта

Отопление деревянного дома проектируется еще на этапе планирования постройки в целом и выполняется в соответствии с едиными строительными нормами и правилами. Составляя проект отопительной системы дома своими руками, следует учесть:

На рисунке изображен проект отопительной системы.

  1. Каковы будут минимальные потери тепла при эксплуатации.
  2. Насколько будет удобна эксплуатация этой системы.
  3. Сколько потребуется финансовых затрат при обслуживании системы.
  4. Эстетичность внешнего вида и его соответствие интерьеру вашего дома.

Выбор системы и ее монтаж требуют особого ответственного подхода, ведь система отопления в деревянном доме должна быть небольшого размера, простая, но при этом весьма функциональная и требовать наименьшего участия человека в своей работе. Обогревать следует равномерно все помещение, уделяя особое внимание углам, где зачастую скапливается значительное количество конденсата, приводящего к возникновению постоянной сырости.

Во время проектирования и монтирования отопительной системы в деревянном доме важно учитывать планируемый период проживания: будет ли дом использоваться в качестве постоянного места вашего проживания или же только для отдыха в выходные. Системы и специфика отопления в этих случаях будут разными.

Выбор вида отопительной системы

Схема устройства системы газового отопления.

По способу обогрева все системы отопления делятся на два вида: трубная, предполагающая прокладку сложной сети, и локальная, ограничивающаяся установкой печи или камина. Трубная система практичнее, поскольку эта схема отопления требует обслуживания только одного места, а отопление поступает во все помещения дома. Локальное отопление сводится к необходимости установки печи или камина в каждом помещении, с постоянным контролем процесса и топки нескольких объектов одновременно.

По виду используемого топлива системы бывают нескольких видов:

Газовое отопление

Наиболее распространенный и эффективный способ обогрева любых строений, в том числе и деревянных. Он позволяет оптимально решить вопрос отопления при условии наличия проведенной ветки газопровода.

Электрическое отопление

Наиболее популярный и удобный вид отопления, особенно в районах, где отсутствует газификация. Это отопление обладает впечатляющими преимуществами: удобство в эксплуатации и обслуживании, возможность регулировки подачи электричества, экономичность, компактность и эстетичный вид. Выбирая электрическое отопление, следует понимать, что высокая степень безопасности такой системы и отсутствие видимых недостатков не гарантируют бесперебойную подачу тепла. Устанавливая такую систему, вы должны быть на 100% уверены в качестве проводки, поскольку именно от нее будет зависеть безопасность вас и вашего дома.

Печное отопление

Традиционное отопление деревенского дома, при котором теплоносителем выступает нагретый воздух, а в качестве топлива используются не только дрова и уголь, но и жидкое топливо. Такие печи частично автоматизированы и сводят к минимуму человеческий фактор. Этот вид отопления единственно возможный при отсутствии необходимого газоснабжения и электричестве плохого качества. Печное отопление имеет ограничение: наличие печи допустимо лишь в 1 или 2-этажных домах, если не предполагается нагрев печи до температуры выше 1200°С. Выбрав эту систему, вам придется обеспечить надлежащее хранение топлива в помещении, отвечающем всем требованиям пожарной безопасности. Такой деревенский способ сегодня достаточно популярен.

Теплый плинтус

Инновационный способ обогрева помещения. Создавая тепловой экран, он распространяет тепло равномерно, исключая возможность выпадения конденсата, и защищает стены деревянного дома от губительного влияния влаги. Теплый плинтус — отличное дизайнерское решение для любого интерьера, ведь его можно декорировать под любой вариант дерева.

Также можно отапливать дом с помощью печи.

Устройство разных систем отопления: каким оно должно быть

Любая система отопления основывается на выбранном вами котле: электрическом, газовом, твердотопливном, работающем на жидком топливе или комбинированном, допускающем использование двух видов топлива.

Чаще всего котел в частном доме используют как теплоисточник или как бойлер. Одноконтурный котел выполняет одну функцию: отопление или подача горячей воды. Двухконтурный обеспечивает и то, и другое.

Схема электрического котла может выглядеть так:

Схема электрического котла.

В электрической отопительной системе наиболее часто используют трубчатые электронагреватели, преобразующие электрическую энергию в тепловую. Они нагревают весь теплоноситель, который и обогревает весь дом. Конечно, можно использовать и ряд других электрических приборов: масляные радиаторы, инфракрасные обогреватели, калориферы.

Для того чтобы провести газовое отопление деревянного дома, необходимо наличие следующих составляющих:

  1. Газовый котел (напольный или настенный), который будет обеспечивать нагрев и подачу теплоносителя к трубопроводу. Выбор будет обусловлен индивидуальными предпочтениями и площадью дома. На фото представлен настенный газовый котел.
  2. Трубопровод и радиаторы, обеспечивающие обогрев здания.
  3. Газопровод, по которому газ будет непосредственно подаваться к газовому котлу.
  4. Запорно-регулировочная арматура, координирующая работу системы.
  5. Автоматические устройства, призванные обеспечить безопасную и безаварийную работу всей отопительной системы.

На фото можно увидеть, как это выглядит.

Устройство газового котла.

Что касается схемы отопления деревянного дома, то наиболее популярной остается схема отопления водой, основанная на циркуляции воды в трубах. В зависимости от естественного или искусственного способа движения воды система отопления может иметь 1 или 2-трубную схему. Фото схем приведено ниже.

Отопительная система дома своими руками — не фантастика, а вполне осуществимая задача, выполнить которую под силу каждому настоящему хозяину, изучившему устройство отопления в деревянном доме и посмотревшему видео, где дается пошаговая инструкция по установке.

Монтаж системы отопления: алгоритм

  1. Прежде всего, устанавливается котел отопления, для которого очень важно обустроить отдельную котельную с хорошей вентиляцией (исключение составляет электрический котел, не имеющий продуктов горения). Рекомендуется проводить установку на некотором расстоянии от стен, чтобы обеспечить свободный доступ.
  2. В целях противопожарной безопасности стены и пол возле котла облицовывают огнеупорным материалом.
  3. Далее, выводят на улицу дымоход.
  4. Следующий этап монтажа отопительной системы включает в себя установку различных составных, предусмотренных выбранной системой: циркуляционного насоса, распределительного коллектора, приборов регулировки и измерения.
  5. После окончания этих работ приступают к прокладке трубопровода к тем местам, где запланировано размещение радиаторов. Образовавшиеся в ходе монтажных работ отверстия в стенах после укладки труб заделывают цементом.
  6. Последними устанавливают радиаторы, помещая их под оконными проемами, закрепляя на кронштейнах. Рекомендуется устанавливать на входе и выходе радиатора регулирующие и запорные механизмы.
  7. Заключительный этап — опрессовка системы.

Неважно, какому виду отопления вы отдадите предпочтение, помните, что установка котла требует обязательного документального оформления и соблюдения всех норм. Ошибки, допущенные при выборе и монтировании системы отопления, могут очень дорого стоить. Поэтому следует подходить к этому вопросу максимально ответственно и помнить, что от этого зависит ваша жизнь и безопасность. Сделав отопление деревянного дома своими руками, вы станете настоящим мастером и смело сможете оставить отзыв на любом строительном форуме, рассказав о проделанной работе и продемонстрировав видео с вашими достижениями. Пусть в вашем деревянном доме всегда будет уют и тепло!

Оцените статью: Поделитесь с друзьями!

Как сделать отопление в деревянном доме

Отопление в деревянном доме: виды устройства

Отопление в частном деревянном доме является задачей первостепенной важности, особенно для жителей России, так как климатические условия обязывают находить источники тепла достаточно большое количество времени, особенно зимой. Такой вид обогрева был популярен и в прошлом, и хотя современные конструкции несколько модернизировались, основные задачи остались все те же. Каждый хозяин хочет найти оптимальный вариант отопления деревянного дома, который поможет держать стены дома в сухости, препятствовать распространению грибковых веществ, а также сохранять все тепло непосредственно в помещении.

Отопление деревянного дома: варианты

Изначально классическая печь была тем самым источником постоянного тепла. Тем не менее, на строительном рынке сегодня можно найти огромное множество приборов для печного отопления деревянного дома. которые оптимально подойдут для различных условий, а учитывая все характеристики каждого вида, установка отопления в деревянном доме подходящего типа не должна быть затруднительной.

Водяное отопление в деревянном доме

Самым распространенным видом отопительной системы считается именно водяной, так как вода, перемещаясь по трубам, может отапливать весь дом. В качестве преимуществ схемы водяного отопления частного дома можно отметить небольшую цену, а также хороший уровень теплопроводности. Что касается минусов, то это необходимость постоянно держать систему в активном нагреве, иначе существует риск разморозить весь дом, именно по этой причине помимо самой воды в жидкость также добавляют антифриз, чтобы постоянно держать воду в жидком, а не замороженном виде.

Устройство отопления в деревянном доме такого типа представляет собой:

  • теплонагревательный котел;
  • трубопровод;
  • отопительный радиатор.

Вся конструкция также содержит запорную арматуру, в частности шаровые краны и терморегуляторы уровня нагрева. Такой вид отопления можно использовать для обогрева самого помещения, пола, а также для подачи горячей воды. Что касается принципа работы, то в данном случае модно выделить два: естественная циркуляция и искусственная.

Естественная циркуляция воды

Такой вид циркуляции осуществляется за счет расширения воды, которая образует на выходе из трубы подачи необходимое давление, позволяющее водному потоку передвигаться по системе. Такой поток воды, перемещаясь по трубам, отдает тепло радиаторам и батареям, в результате чего вода охлаждается. Остывшая вода направляется назад в отопительный котел, в этот момент образуется насос естественного типа, ведь в таком случае образуется разряжение. Достигнув котла, жидкость снова доходит до необходимой температуры и снова направляется по трубам.

Отопление деревянного дома своими руками с такой системой должно также учитывать все недостатки системы, которые заключаются в следующем:

  • Для того чтобы нагреть воду, потребуется большое количество времени.
  • Трубы, проходящие по всему периметру дома, не всегда выглядят аккуратно, в особенности на фото и видео.
  • В самой высокой точке конструкции необходимо установить специальный расширительный бак.
  • Система часто забивается из-за образования пузырей воздуха.
  • Циркуляция воды может ослабеть, что приведет к плохой теплоотдаче

Тем не менее, такая схема отопления деревянного дома достаточно распространена в наши дни, так как многие дома отапливаются именно такой системой.

Искусственная циркуляция воды

Что касается второго варианта, то отопление деревенского дома с искусственной циркуляцией воды обеспечивается путем использования насоса циркуляционного типа, это делает возможным использование труб меньших диаметров. К тому же такой вид циркуляции значительно улучшает состояние всей обогревательной конструкции, в то время как поток воды быстрее и движется с большим давлением.

Безусловным преимуществом считается отсутствие необходимости проводить по периметру всего помещения трубы. В замкнутом отопительном контуре наносы, которые позволяют теплоносителям передвигаться по системе, подключаются к системе. Монтаж отопления в деревянном доме должен начинаться с выбора насоса, самым оптимальным вариантом будет центробежный насос, так как для его монтажа не требуется создание дополнительного фундамента, а подключается он к трубе с обратной подачей жидкости. Читайте также: «Монтаж отопления в доме своими руками — правила и советы от специалистов «.

Непосредственно расчет отопления деревянного дома можно осуществить и самостоятельно, а можно и воспользоваться такой услугой в магазине, где приобретается товар.

Отопление в деревянном доме: схема отопительного котла

Такая водяная система не может существовать без котла, который представляет собой полностью автоматизированное устройство, в качестве топлива использующее различные источники. Существует достаточно большое количество видов такого топлива, которые подойдут для различных условий окружающей среды в помещении.

Устройство отопления в деревянном доме, подробно на видео:

Газовые котлы

В случае если всю систему можно подключить к газопроводной магистрали, то такой вид котла будет наиболее приемлемым.

Отопление такого типа может осуществляться по трем принципам:

  • Атмосферный . Такой котел обладает горелкой, а также электронным или пьезоподжигом. Как только подается газ, то искрой зажигается непосредственно запальник. Важным условием является его постоянный режим горения (прочитайте также: «Газовое отопление в деревянном доме: правила и нормы «). Атмосферная горелка зажигается запальником, а потом вся система нагревается до необходимого температурного уровня. За счет автоматических систем, установленных в котел, горелка отключается, а как только уровень тепла падает до минимума, то подача газа снова открывается и котел заново начинает работу.
  • Турбинный . Данный тип работы мало чем отличается от предыдущего, стой только разницей, что у него также присутствует и система принудительного воздушного потока.
  • Конденсационный . Данный тип в некоторой степени разнится с первым и вторым, так как в нем используется конденсат, образующийся на поверхности сжигающей камеры. Образованный конденсат, соприкасаясь с камерой сгорания, нагревается, а потом в свою очередь нагревает саму воду путем прохождения через вторичную теплообменную камеру.

Самым популярным и надежным котлом конденсационного типа считается немецкий, так он обладает высоким КПД. Ведь отопление в деревянном доме своими руками, при условии соблюдения всех правил и приобретении такого котла, поможет увеличить показатель КПД до 110%.

Электрические котлы

Такой популярный вид обогрева состоит из двух котлов: основного и дополнительного. Основной котел представляет собой ТЭНовую модель, так как в качестве нагревательного элемента выступает электрический ТЭН. Можно также использовать и электродный электрический котел, который работает за счет процесса ионизации водных молекул. Они способны повысить уровень нагрева жидкости в момент притягивания к электродам.

Твердотопливные котлы

Если возможность подключиться к газопроводной магистрали отсутствует, то отопление деревенского дома своими руками с использованием такой системы будет оптимальным. Такие котлы варьируются в зависимости от высоты топки. Более того, их КПД зависит от уровня влажности. В качестве топлива моно использовать уголь или дерево. При одной загрузке топлива устройство может работать 12 часов (прочитайте: «Правильная схема подключения твердотопливного котла отопления своими руками «).

Дизельные котлы

Такой вид считается одним из самых затратных, так как расход превышает 15 литров за одни сутки. Конструкция состоит из надувной грелки, двух автоматических блоков, а также встроенной теплообменной камеры. Температуру можно регулировать и без подключения к газовой магистрали.

Теплый пол

Самый современный и наиболее популярный вид обогрева помещения. Водяная система работает за счет передвижения горячей воды по сети трубопроводов. А электрическая осуществляет нагрев путем использования пленочного нагревателя. Безусловно, каждый слой труб должен дополнительно теплоизолироваться (прочитайте также: «Теплые полы в деревянном доме — залог комфорта «).

Оставляйте отзывы:

Виды отопления деревянного дома: обзор систем и правила организации теплоснабжения

Технология проектирования и установки отопительной системы в деревянном доме отличается от стандартных схем. Это обусловлено материалом изготовления здания и его эксплуатационными качествами. Поэтому необходимо учитывать особенности система отопления в деревянном доме: обустройство труб, выбор котлов и печей.

Правила организации отопления в деревянном доме

Профессиональная установка отопления в деревянном доме начинается с выбора схемы и ее адаптации под параметры конкретного строения. В обязательном порядке обращается внимание на специфику строения.

Отопление в деревянном доме

Главным критерием выбора является безопасность функционирования системы теплоснабжения. Корректная разводка труб отопления в деревянном доме не должна ухудшить качества строения, а также привести к возникновению опасных ситуаций.

Во избежание этого при составлении проекта и монтаже теплоснабжения учитываются следующие важные моменты:

  • Монтаж компенсаторов и скользящих креплений. Средний показатель усадки сруба может составить 5%. При этом изменится положение труб и радиаторов. Поэтому схема систем отопления деревянного дома должна быть адаптирована к этому явлению;
  • Установка проходных гильз. Контакт труб и батарей с деревянной поверхностью категорически запрещен. Это может привести к зональному расширению и деформации стен и пола. Трубы отопления в деревянном полу должны проводиться через лаги с помощью специальных стальных гильз;
  • Обустройство безопасного дымохода. Температура летучих продуктов сгорания может достигать +700°С. Правильный расчёт отопления в деревянном доме должен учитывать соответствующую изоляцию дымохода в местах контакта со стеной или при прохождении его через межэтажные перекрытия.

Специалисты рекомендуют ознакомиться с действующими СНиПами, с помощью которых можно сделать безопасное и эффективное отопление в деревянном доме своими руками. Основными для изучения является СНиП 41.01-2003, СанПиН 2.1.2.1002-00 и СНиП 23.01-99. В них изложены требования к теплоизоляции дома, выбору систем отопления и оптимальные параметры его работы – температурный режим, давление и тепловое распределение.

Радиаторы отопления для деревянного дома ничем не отличаются от стандартных. Важно правильно выбрать схему монтажа, чтобы предотвратить прямой контакт нагревательного прибора со стеной или полом.

Параметры выбора отопления в деревянном доме

В деревянном доме можно использовать все типы теплоснабжения. Но сначала необходимо проанализировать все факторы, влияющие на выбор. Зачастую варианты отопления деревянного дома напрямую зависят от нескольких из них.

Виды котлов для отопления дома

Первоочередной задачей является определение оптимального энергоносителя. Это может быть твердое топливо, газ, электричество или дизтопливо. Все зависит от стоимости и возможности постоянного снабжения.

Нельзя делать монтаж отопления в деревянном доме своими руками без следующих предварительных этапов анализа:

  • Выбор топлива ;
  • Оборудование для генерирования тепла: котел, конвектор (газовый, электрический), пленочное отопление;
  • Разработка схемы расположения отопительных приборов. От этого будет зависеть тепловое распределение по всему дому;
  • Анализ постоянных расходов на теплоснабжение. Оптимальный вариант — газовое отопление в деревянном доме. Но при этом учитывается сложный подготовительный этап оформления разрешительной документации.

При наличии подключения к газовой магистрали выбор останавливается на этом типе топлива. Если есть возможность приобретения дешевого (и качественного) дизтоплива – делают водяное отопление деревянного дома с котлом (или горелкой) этого вида. Также берется во внимание общая площадь здания и степень его утепления.

На практике выбор вариантов отопления деревянного дома зависит от финансовых возможностей. Поэтому следует предварительно составить оптимальный бюджет для организации теплоснабжения в здании.

Газовое отопление в деревянном доме

Установка любого отопительного оборудования, работающего на газе, должно выполняться только специалистами. В особенности это касается обустройства теплоснабжения в деревянных домах. Возможно несколько способов реализации газового отопления в деревянном доме.

Конструкция газового котла

Наиболее распространенный способ отопления — установка батарей и радиаторов. Они подключаются к газовому котлу. В зависимости от типа используемого топлива есть два вида оборудования:

  • Использование магистрального (природного) газа. Для установки отопления в деревянном доме необходимо подключиться к газовой магистрали. Для этого составляется проект, основой которого является техническое задание от управляющей компании;
  • Применение балочного (сжиженного) газа. Для хранения используют специальные баллоны емкостью от 10 до 50 л. Минимизировать расходы по хранению и доставке топлива можно за счет установки специального хранилища – газгольдера.

В типичной схеме систем отопления деревянного дома с помощью газа предусматривается монтаж трубопроводов, которые подключаются к батареям. Однако в последнее время большую популярность набирает система теплый пол. В этом случае устанавливаются трубы отопления в деревянном полу. Эта схема характеризуется большей протяженностью магистралей как следствие – увеличенной теплоотдачей.

Водяной теплый пол в деревянном доме

В зданиях с небольшой площадью можно рассмотреть вариант установки газовых конвекторов. При этом нет необходимости делать разводку труб отопления в деревянном доме, монтировать радиаторы и котлы. Основным источником тепла является конвектор газового типа.

Он устанавливается в каждом помещении дома. Для подключения газа необходимо сделать подающую магистраль.

Особенностями монтажа отопления в деревянном доме своими руками являются следующие факторы:

  • Установка коаксиальной трубы делается только с предохранительной гильзой. Она защищает наружные стены дома от температурного воздействия;
  • Для обеспечения безопасности следует правильно подобрать материал изготовления трубопроводов. Они должны быть рассчитаны для транспортировки газа;
  • Улучшить теплообмен в помещении можно с помощью вентилятора, уставленного рядом с конвектором. В настоящее время есть модели, в комплектацию которых вентилятор входит.

Основным преимуществом конверторного отопления в деревянном доме своими руками является простота монтажа и обслуживания. Но по сравнению с газовым котлом расход топлива будет больше на 20-25%.

При расчёте отопления в деревянном доме рекомендуется организовать хранение газовых баллонов в стальных шкафах. Обустройство отдельного помещения потребует больших затрат и времени.

Твердотопливный котел в отоплении деревянного дома

Правила проектирования и монтажа твердотопливного водяного отопления деревянного дома практически ничем не отличаются от газового. Исключения составляют рекомендации по обустройству котельной. Большие габариты твердотопливных котлов и нагрев их поверхности обуславливают особые требования к котельной.

Перед монтажом теплоснабжения в деревянном доме своими руками необходимо ознакомиться с характеристиками этого помещения:

  • Минимальная площадь котельной должна составлять 7 м². Это нужно для проведения ремонтных и профилактических работ;
  • Негорючие материалы отделки. Котел нельзя устанавливать на деревянный пол. В качестве защиты можно использовать лист нержавеющего металла;
  • Принудительная вентиляция. Сечение вентиляционного канала рассчитывается из соотношения 8 см² на 1 кВт мощности котла;
  • Естественное и искусственное освещение ;
  • Минимальная высота дымоходной трубы – 5 м. Количество изгибов не должно превышать 3-х.

Твердотопливный котел в деревянном доме

Все батареи отопления для деревянного дома монтируются согласно правилам. Минимальное расстояние от стен должно составлять 3 см. Для отражения тепла на стену рекомендуется установить лист пенофола.

В обязательном порядке в схемах систем теплоснабжения деревянного дома предусматривается монтаж защитных компонентов – воздухоотводчика, спускного клапана, расширительного бака.

Электрическое отопление деревянного дома

Не всегда есть возможность установить твердотопливный котел или подключиться к газовой магистрали. В этом случае выбирают электрическое отопление деревянного дома. Для этого можно установить водяное теплоснабжение с электрическим котлом или рассмотреть более экономный вариант – пленочный обогрев.

Пленочное отопление деревянного дома

В этом случае не нужна установка батарей отопления для деревянного дома. В пленочном отоплении происходит нагрев предметов, а не воздуха. На полимерную поверхность наносятся токопроводящие карбоновые полосы.

При прохождении электрического тока происходит генерация излучения с длиной волны 10-15 микрон. Когда она попадает на поверхность предметов происходит повышение температуры.

Основными преимуществами пленочного электрического отопления деревянного дома являются:

  • Экономичный расход электроэнергии. Это обусловлено номинальной мощностью ПЛЭН до 200 Вт/м²;
  • Низкая инерционность. В отличие от газового отопления в деревянном доме повышение температуры происходит быстро. Однако после первой установки система должна предварительно стабилизироваться;
  • Небольшая площадь, занимаемая ПЛЭН. Это актуально для электрического теплоснабжения дачных деревянных домов или коттеджей;
  • Не влияет на показатель влажности в доме. Для сохранения оптимального микроклимата в помещениях этот вариант отопления деревянного здания считается наиболее оптимальным.

Однако для ПЛЭН необходимо обеспечить бесперебойную подачу электроэнергии. В случае отключения электричества он не будет работать. Поэтому часто ПЛЭН делают в качестве альтернативной системы вместе с водяным теплоснабжением деревянного дома.

Для нормальной работы пленочного отопления общая площадь покрытия пленкой должна составить от 70% и более относительно площади потолка или пола.

Печное и воздушное отопление в доме

Несмотря на все преимущества вышеописанных способов нагрева воздуха в срубах печное отопление все еще остается актуальным. Оно отличается большим показателем трудоемкости при установке отопления в деревянном доме, а также низким значением КПД.

Печное отопление в деревянном доме

Для установки этого вида теплоснабжения понадобится обустройство отдельного фундамента. Лучше всего возвести его еще на стадии строительства здания. Если же планируется монтаж стальной (чугунной) печи – можно не делать его. Существенным недостатком печного отопления в деревянном доме, сделанного своими руками, является небольшая площадь обогрева. Для решения этой проблемы можно продумать систему циркуляции горячего воздуха по всем помещениям или сделать воздушное отопление в деревянном доме.

Схема воздушного отопления

В печь или камин устанавливается специальный теплообменник, в котором происходит нагрев воздуха. Он поступает в жилые помещения здания по трубопроводам. Чаще всего магистрали располагаются на потолке, но возможны варианты монтажа трубы теплоснабжения в деревянном полу. Все зависит от конструкции печи.

Особенности воздушного печного отопления в деревянном доме:

  • Защита пола и стен в зоне, где установлена печь;
  • Камин или печь рекомендуется монтировать в центре дома, чтобы тепло от нее равномерно распределялось по всем помещениям;
  • Перед установкой стальной конструкции рекомендовано сделать основание из бетонной стяжки или кирпича.

Вместо радиаторов отопления для деревянного дома в воздушной системе используются решетки с жалюзи. Изменяя угол наклона ламелей можно регулировать объем притока горячего воздуха в помещение. Для минимизации потерь при продвижении воздушных масс разводка труб теплоснабжения в деревянном доме делается с минимумом поворотных частей.

Для хранения дров или угля необходимо использовать отдельное помещение или строение. Топливо не должно находиться в той же комнате, что и печь.

Дымоходные трубы в деревянном доме

Особое внимание при проектировании теплоснабжения следует уделить системе отвода продуктов сгорания. Эту функцию выполняет дымоход, который проходит от котла (печи) и до кровли.

Дымоход в деревянном доме

Для просчета параметров дымохода необходимо знать примерную температуру угарных газов. Она не является константой и изменяется в зависимости от типа используемого топлива и конструкции котла.

Для печи и твердотопливного котла рекомендуется использовать кирпичные дымоходы или сэндвич-трубы. Если планируется газовое отопление в деревянном доме – можно установить коаксиальный дымоход. Но в любом случае необходимо утепление конструкции для предотвращения появления конденсата. Чаще всего для этого используют базальтовую или минеральную вату.

Тип котла (печи, камина)

Температура угарных газов, +°С

Как сделать отопление в деревянном доме?

Обогрев жилого дома – это первая задача, которую нужно решить при его создании. Как система будет распределяться по комнатам и на каком виде отопительного сырья оборудование будет работать – нужно решить заранее и навсегда. Любой вид отопления (а созданного своими руками и подавно) рассчитывается под определенный отопительный материал. Ведь переделывать уже проложенные коммуникации, если вдруг вы решили, что это топливо не подходит, – слишком накладное и утомительное занятие.

Схема устройства и монтажа отопления.

Классическое в России решение задачи отопления деревянного дома своими руками – это создание печки. Печь греет, сушит, на печи можно готовить. Чтобы сложить печь, нужны определенные навыки. Теоретические знания такого рода обязательно должны провериться на практике, ведь и у умелого печника иногда случаются промахи. Для такого дела нужен советчик и опыт работы не просто с кирпичом, а именно в печном деле. К тому же решение о создании печки, нужно принимать еще на этапе разработки проекта самого дома. В уже построенном доме с укладкой печи может возникнуть ряд сложностей.

С постройкой камина тоже не все просто. В инженерном смысле, камин проще печи, его основная задача – обогреть помещение. Удерживать тепло в помещении длительный срок – привилегия печки, поэтому каминная труба не представляет таких конструктивных сложностей, как ее печная сестра. Помещение согревается камином только до тех пор, пока в нем горит топливо, потом дом быстро остывает.

При условии, что в доме есть отопление, которое будет поддерживать комфортную температуру долгое время, камин создаст атмосферу уюта и эффект быстрого тепла.

Рассмотрим более привычное для современного человека отопление – радиаторы.

Чем топить в доме?

Затраты на отопление при использовании различных видов топлива.

Разновидностей энергоносителей, пригодных под отопление дома, не так уж и много: газ, уголь, дрова, дизель, керосин и электричество. Доступность и приемлемость каждого вида топлива именно для вас и определяет выбор:

  1. Уголь и дрова можно купить практически повсеместно.
  2. Если есть желание использовать в деревянном доме газ, но к вам его еще не провели, можно озадачиться покупкой газгольдера. На сегодняшний день газ – самый дешевый вид топлива.
  3. Электричество есть почти везде, но в свете постоянного его удорожания, стоит хорошо подумать и все просчитать.
  4. Отопление дома дизелем и керосином – это относительная доступность, но повышенный риск, связанный с пожароопасностью.

Оснащение в доме

Для создания отопительной системы деревянного дома своими руками нужен котел, расширительный бак, трубы и радиаторы. Всего этого оборудования на рынке сейчас такое множество, что выбор не будет затруднителен. Самая разнообразная автоматическая начинка, объемы и габариты котлов, материалы для соединения, виды и размеры радиаторов – это только ваш выбор. Объемы жилья, которое нужно греть, – вот что играет основную роль в подборе оборудования. Отдельное внимание нужно уделить выбору дымохода и вытяжки.

Схема водяного отопления с котлом.

По радиаторам для деревянного дома есть несколько правил: секция отапливает 1,5 м объема, вхождение должно быть нижним, тогда трубы можно убрать в пол. У деревянного дома есть неоценимое достоинство: радиаторы легко укрепляются на стенах.

Выбор инструментов должен соответствовать материалам, из которых будет изготавливаться отопление. Для чугуна нужен сварочный аппарат, газовый ключ и средства для резки металла; металлопластиковые трубы гнутся руками, а режутся ножовкой или специальными ножницами.

Схема отопительной системы

Составив схему, можно понять количество требуемых на дом комплектующих и заранее оценить расходы на создание отопления.

Система отопления дома основана на круговом движении отапливающей жидкости: по трубам от котла, через радиаторы обратно в котел. Котел греет жидкость, из бака она самостоятельно или под напором поступает к батареям, те отдают тепло в помещение, и вода снова течет в котел, чтобы нагреваться. Если это происходит естественным путем, схема называется однотрубной. Если в движении воды участвует насос и в радиатор, вода попадает из одной системы труб, а вытекает в другую, то это двухтрубная. При однотрубной системе отопления в доме действует принцип: чем дальше от котла, тем холоднее труба. При двухтрубной температура сохраняется на всем протяжении контура. Эти схемы, в свою очередь, разделяются на вертикальные и горизонтальные.

Для однотрубной схемы есть подсказка: если к концу системы добавить несколько секций на батареях, то температура в удаленных от котла комнатах сравнивается с ближними. Если выбрана однотрубная схема подключения и котел без насоса, то он должен монтироваться ниже уровня радиаторов.

У двухтрубной системы есть преимущество в виде вентилей, установленных на каждом радиаторе. Они позволяют регулировать температуру в конкретном месте.

Чтобы сделать отопление своими руками (если дом многоэтажный, а зимой вы используете только первый этаж), в целях экономии можно разработать поэтажную систему обогрева.

Отапливая часть помещений, мы достигаем наибольшей экономии.

Особенности монтажа отопления в деревянных домах сводятся к тому, что после строительства неизбежно дом даст усадку. Чтобы решить проблему своими руками и с наименьшими потерями, нужно минимизировать количество стояков, сделав основной упор на горизонтальную разводку системы, а на сами стояки установить компенсаторы. Размещение котла в подвале сведет к минимуму проблемы, возникающие при усадке самого сруба. Все оснащение, котельной крепится не к стенам, а к скользящим стойкам из металла.

Дымоход и вентиляцию невозможно проложить внутри стены деревянного дома, поэтому либо достраивается отдельный дымоход, либо “сэндвич” идет непосредственно через стену на улицу.

Та же особенность стен вынуждает производить сборку самой системы отопления в деревянных домах открытым способом. Если есть возможность, частично трубы убираются в перекрытия или прячутся за фальшстенами.

Обустроить отопление помещения в деревянном доме своими силами можно и посредством теплых полов. Этот способ интересен тем, кто в качестве энергоносителя использует электричество. Для монтажа системы нужна бетонная стяжка, на которую укладывается теплоизоляционный слой. Металлопластиковые трубы располагаются по спирали с расстоянием в 40 см, в середине труба загибается и прокладывается в обратном направлении, между уже уложенными. Таким образом расстояние между трубами сокращается до 20 см. Затем кладутся деревянные лаги, на них настилается верхний пол.

Источники: http://teplospec.com/montazh-remont/otoplenie-v-derevyannom-dome-vidy-ustroystva.html, http://strojdvor.ru/otoplenie/otoplenie-v-dome/vidy-otopleniya-derevyannogo-doma-obzor-sistem-i-pravila-organizacii-teplosnabzheniya/, http://davaistroy.ru/sistema/otoplenie-derevyannogo-doma-svoimi-rukami.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
