Схемы котельных частных домов – Котельная в частном доме: оборудование и фото, устройство и отделка, проект бойлерной, обустройство топочной

Принципиальная схема котельной частного дома – ставим ТТ котел

Принципиальная схема котельной частного дома АСегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Принципиальная схема котельной частного дома 0

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

  • От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
  • Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
  • От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
  • От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
  • От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
  • По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

Принципиальная схема котельной частного дома 1

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

  1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
  2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
  3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
  4. Дымоход для ТТ котла эффективного сечения и высоты.
  5. Система слива котловой воды на случай профилактики теплогенератора.
  6. Котловая автоматика – внутридомовая или погодозависимая.
  7. Система пожаротушения в твердотопливной котельной.

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:

Схема котельной бойлер 1Схема котельной бойлер 2Схема котельной бойлер 3

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Схема котельной пеллеты

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

Схема котельной пеллеты 2

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

Принципиальная схема котельной частного дома 4

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Котельная в частном доме схема

Газовая котельная в частном доме - схема, нормы и требования 1

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Газовая котельная в частном доме - схема, нормы и требования 2

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

  • в помещении имеется окно с форточкой;
  • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
  • высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Газовая котельная в частном доме - схема, нормы и требования 3

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

  • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
  • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
  • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Газовая котельная в частном доме - схема, нормы и требования 4

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.

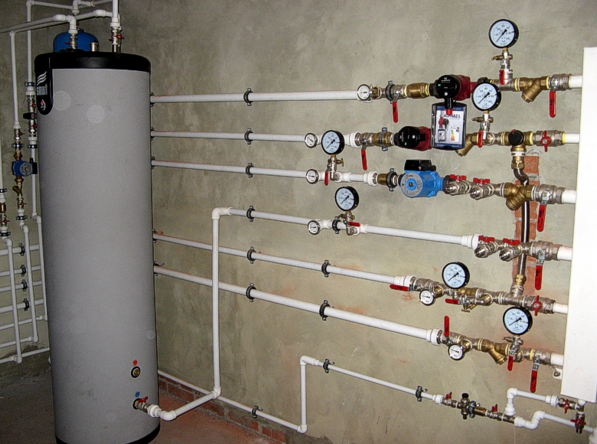

  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Газовая котельная в частном доме - схема, нормы и требования 5

Как сделать котельную в доме

Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.

Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.

Общее описание

Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать. Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

Элементы оборудования

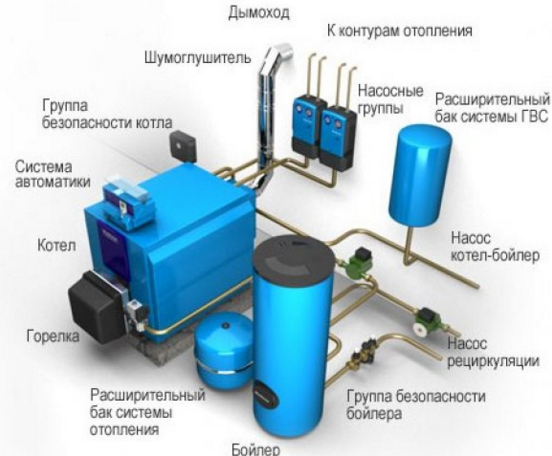

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

  1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.
  2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
  3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
  4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.
С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной
  • Система вентиляции котельной должна подбираться с учетом мощности котла.
  • При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
  • Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
  • Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
  • Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
  • В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной
  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Видео

Подробнее о требованиях к проекту котельной расскажет специалист:

Схемы

С одним котлом, контуром отопления и двумя смесительными контурами С одним котлом, контуром горячего водоснабжения, рециркуляционным насосом С одним котлом, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, двумя смесительными контурами, рециркуляционным насосом

Монтаж котельной в частном доме

Разрабатывая планировку частного дома, особое внимание стоит уделить котельной. Именно в этом помещении располагается основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу холодной и горячей воды.

Монтаж котельной в частном доме довольно сложно назвать простым мероприятием. Ведь к данному помещению предъявляются особенные требования, которые очень важно соблюдать.

Условия к монтажу котельной частного дома на прямую зависят от типа котла и места его расположения. Первое что должен сделать владелец частного дома – это начертить проект будущей котельной, на котором будут обозначены все основные детали и элементы, а также нормативы, предъявляемые к котельной.

Общие нормативы

Монтаж котельной в частном доме выполняется в следующих местах:

  • на чердачном помещении;
  • в отдельно построенном домике;
  • в автономно располагающемся контейнере;
  • в доме;
  • в пристройке к дому.

Разрабатывая план будущего частного дома, самым лучшим вариантом станет установка котла на чердачном уровне или в подвальном помещении. Но в случае если здание уже возведено и эксплуатируется, то оптимальным вариантом месторасположения котла станет пристройка к дому или отдельно стоящее строение. Довольно популярным вариантом обустройства котельной является мини котельная, где все отопительное оборудование располагается в специальном контейнере. Компактные размеры такого варианта размещения позволяют оборудовать пространство для приборов отопления и водоснабжения практически в любом месте.

Также стоит отметить еще один вариант обустройства котельной в частном доме, который представляет собой уже готовую компактную постройку. Легкий каркас из металлопрофиля обшитый сэндвич панелями делает такую постройку мобильной и очень легкой в транспортировке и монтаже. Все материалы изготовления имеют повышенный уровень пожарной безопасности, что очень важно при оборудовании помещения под отопительные приборы.

Внутреннее обустройство котельной в частном доме напрямую зависит от модели отопительного котла. Он может быть газовым, на твердом топливе и электрический. Соответственно от этого будет зависеть и выбор варианта помещения под котельную.

Важно понимать, что определить тип котла и помещения недостаточно для того, чтобы оборудовать котельную по всем правилам. Нужен проект, который соединит в себе полную схему монтажа котельной в частном доме и нормативы ее использования.

Внимание! Перед монтажом котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными структурами. Как правило, это касается проектов, предусматривающих установку газового котла.

Нормативы для различных видов котельных

В зависимости от вариантов монтируемых котлов, выделяют целый ряд требований. Весь список прописан в нормативных документах, и он требует от владельцев частных домов самого тщательного их изучения и неукоснительного выполнения.

Рассмотрим основные требования более детально.

Требования к газовой котельной

По существующим нормам эксплуатация газового котла возможна с мощностью не более 30кВт в жилом доме.

В помещении обязательно должно быть окно.

Оборудование газовой котельной невозможно без вытяжки. Поэтому обязательно предусматриваются специальные отверстия внизу двери, чтобы обеспечить нормальный воздушный поток.

Если газовое оборудование имеет мощность более 30кВт, то для его правильного размещения потребуется отдельное помещение.

В случае, когда отопительное оборудование монтируется внутри жилого помещения, то обязательному выполнению подлежат следующие требования:

  • наличие отдельной входной двери на улицу;
  • достаточное освещение;
  • мощная вытяжка;
  • стены смежных с котельной комнат, должны быть выполнены из огнеупорного материала.

Как показывает практика, наиболее оптимальным вариантом для мощного отопительного котла станет отдельно стоящая мини котельная.

Внимание! Обустройство такого помещения обеспечит безопасность эксплуатации оборудования, сохранит тишину в доме и значительно экономит жилое пространство.

К отдельно стоящему помещению под отопительное оборудование предъявляются следующие требования:

  • фундамент жилого дома и основание котельной не могут соприкасаться;
  • для того чтобы установить газовый котел нужно возводить отдельный фундамент;
  • все перекрытия должны быть выполнены только из огнеупорных материалов;
  • труба дымохода устанавливается на отдельном основании.

Требования к твердотопливному котлу

Данный вид отопительного оборудования не относят к взрывоопасным, поэтому предъявляемые требования не очень строгие.

Смонтировать котел можно в подвальном помещении.

На полу, перед отверстием топки обязательно должен лежать стальной лист. Вся остальная поверхность пола заливается бетонной стяжкой.

Обязательно проводится монтаж окна, габариты которого определяются исходя из мощности оборудования. На 1кВт мощности должно приходиться 0,8 м² оконного остекления.

Диаметр дымохода и патрубка на котле должны совпадать.

Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

Минимальное пространство для размещения котла на твердом топливе должно составлять 8 м².

Мощность вытяжек напрямую зависит от мощности котла.

Обязательное условие для размещения котла на твердом топливе, это наличие средств для тушенич пожара: огнетушитель, песок, маленькая лопатка.



Требования к электрокотельной

Данный вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для размещения электрических отопительных приборов не обязательно обустройство отдельного помещения.

Также не стоит озадачиваться монтажом вентиляции, так как электрические котлы не выделяют продуктов сгорания.

Электрокотел может стоять где угодно, главное, чтобы напряжение в сети было способно выдержать большие нагрузки котла.

Монтажные работы

Процесс установки отопительного оборудования в целом одинаковый для любого типа котла. Рассмотрим, в качестве примера, наиболее распространенный вариант – монтаж газового котла.

Котел, работающий на газе, бывает двух видов: монтируемый на стену и на пол.

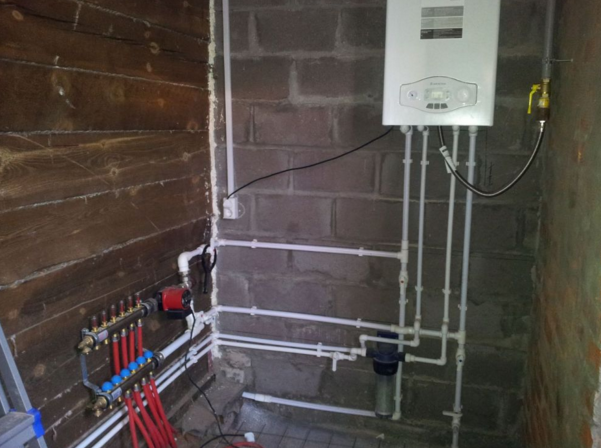

Настенная модель

Главное условие установки такого вида оборудования – температура воздуха в помещении. Она должна варьироваться в пределах от +5 °С до +36°С, влажность должна быть в пределах 80%.

Первоначально проводятся работы по отделке стен. Их нужно покрыть специальными огнеупорными материалами, толщиной не менее 3мм.

Также необходимо соблюсти особые требования к вентиляции котельной в частном доме. Этот этап желательно провести как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см, с выходом на внешнюю сторону дома. В него вставляется гофрированная труба. С внутренней стороны на трубу монтируется обратный клапан. Аналогичным способом оборудуется вытяжное отверстие.

Внимание! Особенно важно провести монтаж вентиляции, если в помещении установлены герметичная дверь и окно.

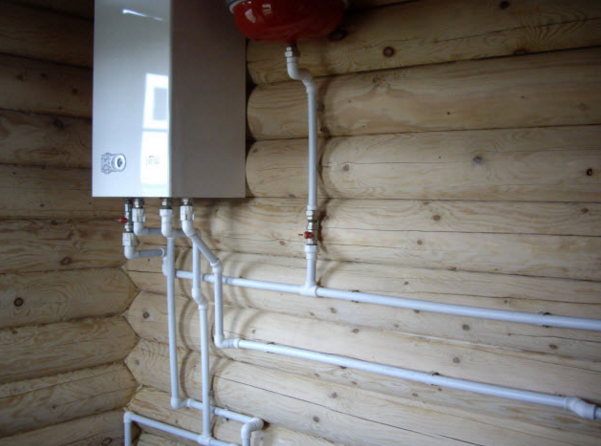

Приступаем к монтажу газового оборудования. К стене монтируется специальный кронштейн для котла. Он, как правило, входит в комплектацию.

Высота расположения оборудования от пола должна составлять не менее 80 см. Крепление монтируют строго параллельно основанию. Это можно проверить с помощью строительного уровня.

После того как котел закреплен на стене, в самой высокой точке системы отопления нужно смонтировать расширительный бак и воздушный кран.

Чтобы предотвратить попадание мусора в теплообменник, на трубу подвода монтируют фильтр. Затем соединяют трубы с отводами котла.

Следующим этапом является подключение котла к трем основным системам дома: газ, вода и электричество.

Важно! Подключение отопительного котла к газоводной системе лучше доверить специалисту.

Электро и гидрообвязка может быть выполнена своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

  • поток горячей воды и газа должен быть в противоположные направления. Иначе наступает большая вероятность взрыва. После того как завершен процесс подключения котла к водоснабжению дома, все соединения нужно тщательно проверить, желательно повторить процедуру еще раз через некоторое время;
  • если в системе отопления раньше антифриз, то его обязательно следует слить и промыть всю систему, иначе взрыв будет неизбежен.

Важно! Перед тем как приступить к установке котла, следует установить газовый кран, вентиль, счетчик и датчик загазованности.

Монтируемая электросистема должна быть обязательно оснащена автоматическими датчиками работы, которые способны предотвратить перегрев и замыкания оборудования. Перед тем как впервые запустить оборудование, его наполняют водой для проверки герметичности.

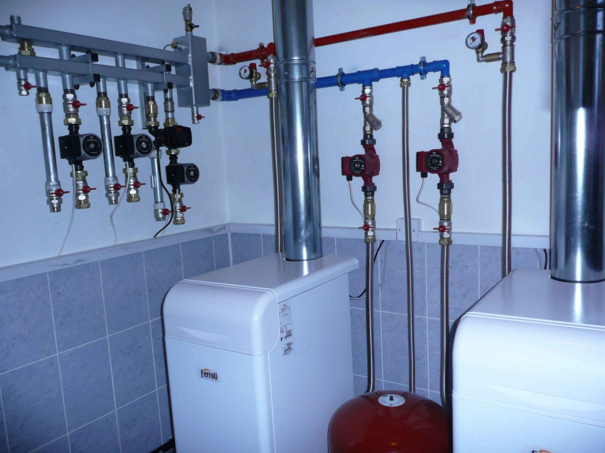

Напольная модель

Напольный вариант отличается более высокой мощностью и производительностью. Как правило, такие котлы располагают в отдельных помещениях.

Для того чтобы котел был смонтирован грамотно и качественно, пол должен быть ровным и прочным. Оптимальным вариантом станет бетонная стяжка.

После того как смонтирован бойлер и котел, их подводят к дымоходу и системе отопления с фильтром от засоров.

Подключая систему к водоснабжению врезку в водопроводные трубы нужно проводить как можно ближе к входу трубы в дом.

Заключение

Стоит отметить, что создание проекта и монтаж котельной в частном доме – мероприятие трудоемкое требующее не только знаний и опыта, но и наличие специальных инструментов и материалов. Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы, зависит не только комфортное проживание в доме, но и безопасность все семьи.

Как правильно установить котел в деревянном доме, узнаем в следующем видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
