Виды каркасных домов по разным технологиям строительства

Каркасные дома популярны во всём мире. Это связано с небольшими затратами на строительство и быстрым временем возведения здания. В Канаде, Азии, Германии и других частях Европы подобная технология применяется уже более 100 лет, но в России появилась относительно недавно. Бывают разные виды каркасных домов, поэтому, прежде чем приступить к возведению своего загородного коттеджа, стоит изучить основные технологии подобного строительства и их особенности.

Содержание

• Что такое каркасное строительство
• Базовая комплектация классического каркасного проекта
• Основные достоинства технологии
• Разновидности каркасных домов
• Каркасно-щитовая панельная методика
• Метод «Платформа»
• Канадская технология
• Немецкий каркасный дом
• Каркасно-рамочные конструкции
• Фахверковый каркас
• Стоечно-балочные конструкции
• Второстепенные каркасные методики строительства
• Как выбрать правильную технологию



Что такое каркасное строительство

Суть методики можно понять по названию. В основе заложен каркас, материалами сборки могут быть деревянные опоры или металлопрофиль. Монтаж производится на готовый фундамент, а зазоры между опорами на стене обшиваются материалами, которые хорошо удерживают тепло. Наружные и внутренние перекрытия дополнительно утепляются, для облицовки фасада используется сайдинг или штукатурка. Здание обшивают плитами OSB, цементно-стружечными матами или прочной фанерой.

Каркасное строение может стать не только временным местом отдыха, но и полноценным домом для жилья. Период эксплуатации постройки зависит от точного следования технологии строительства и качества используемых материалов.



Базовая комплектация классического каркасного проекта

Размер стандартных конструкции — 6х8 м. Но разные поставщики могут предлагать и другие проекты, с учётом желания клиента. Существует понятие базовой комплектации. Она состоит:

• из пола;
• стены;
• межэтажных перекрытий;
• окон и дверей;
• кровли.

Фундамент не входит в базовую комплектацию каркасных домов, поскольку подбирается на месте исходя из вида грунта и климата в регионе.



Основные достоинства технологии

Перечень плюсов каркасной методики впечатляет. Из главных преимуществ можно назвать следующие.

1. Цена. Каркасный дом под ключ не требует больших вложений в фундамент. Более половины сооружений строятся на свайно-винтовом основании, что позволяет сэкономить в начальном этапе строительства.
2. Скорость работ. Каркасный коттедж на 150 м² будет построен в течение максимум трёх месяцев.
3. Теплоэффективность. Жить в таких домах уютно, тепло, поскольку стены обшиты утеплителем.
4. Отделка. Конструкции продаются уже с готовой внутренней отделкой, таким образом, домовладелец может не думать о необходимости проведения дополнительных внутренних работ.
5. Универсальность. Строение может быть возведено в регионах с разным климатом и грунтом, в том числе на торфянистых, извилистых почвах, с перепадами уровня высоты.
6. Простота монтажных работ. Каркасный дом собирается по принципу конструктора. Во время работы не нужно дополнительно нанимать специальную строительную спецтехнику.
7. Мобильность. Каркасная постройка небольшого размера может быть перенесена в новое место.
8. Огнестойкость. Материал, из которого сделаны каркасы, не поддерживает горение и способен самозатухать.
9. Возможность круглогодичного строительства. Непогода никак не влияет на ход работ.



Разновидности каркасных домов

Виды технологий строительства каркасных домов делятся на две категории — рамочные и щитовые. В первом случае сначала собирают основание, а затем каркас обшивают и утепляют. Второй вариант, предполагает возведение готовых заводских построек.



Каркасно-щитовая панельная методика

Сборка происходит на месте постройки. Основа здания — каркас из дерева, установленный на основание. После этого начинается монтаж оконных и дверных проёмов, установка межэтажных перекрытий. В конце дом обшивается панелями и утепляется. Пароизоляция помогает избежать скопления конденсата и влаги внутри стен.



Метод «Платформа»

Сборка всех элементов каркаса происходит на платформе, которая является промежуточным вариантом основания. Стены конструкции — это утеплённые и обшитые плитами щиты. После их установки сверху возводится новая платформа для стен верхнего этажа. Технология позволяет проводить монтаж как на строительной площадке, так и на производстве.



Канадская технология

Основными материалами для сборки каркаса служат деревянный брус и двутавровые балки. Стены собираются из SIP-панелей.

Строительство домов по канадской методике востребовано в сейсмически нестабильных регионах, поскольку такой вид постройки отличается высокой прочностью и способна противостоять разным стихийным бедствиям, в том числе и землетрясению. SIP-панели будут самозатухать при возможном пожаре, благодаря антипирину в составе, а при горении они не выделяют вредных веществ.

Срок эксплуатации канадской каркасной постройки превышает 50 лет. Такого вида строение позволяет не беспокоиться об утеплении стен, поскольку SIP-панели уже оснащены утеплителем в виде пенопласта.



Немецкий каркасный дом

Здесь в щиты укладываются коммуникации и теплоизоляция. Помимо этого, сразу происходит установка окон и отделка стен. Указанные операции выполняются только на производстве. В работе используется сухой деревянный клеёный брус, а за жёсткость каркаса отвечают балки, ригели.

Немецкая каркасная технология считается более затратной, поскольку требует привлечения дополнительного грузоподъёмного транспорта.



Каркасно-рамочные конструкции

Такой вид строительства предусматривает создание рамы для монтажа утеплителя и обшивки стен. Каркас делается из деревянного бруса и укосин — специальных крепких балок, врезающихся в обвязку. Для соединения стен используется перемычный и горизонтальный брус. Пустоты заполняют теплоизоляцией и обшивают фанерой. Коммуникации прячут внутрь.

Рассматривая разновидности каркасных домов, стоит отметить этот вариант, поскольку он не требует использования дополнительной техники и считается лучшим для самостоятельного возведения здания.



Фахверковый каркас

Такие постройки отличаются необычным внешним видом. Во время работ несущую основу дома не маскируют обшивкой, поскольку она считается частью декора фасада. Сам каркас выполнен из толстых деревянных брусьев, а пространство между стойками заполняется различными материалами.

Этот вид каркасного дома подходит только для регионов с мягким климатом, поскольку в противном случае, конструкцию придётся дополнительно утеплять.



Стоечно-балочные конструкции

В таких домах вертикальная колонна поддерживает горизонтально расположенные деревянные балки. Они могут быть закреплены в грунте или установлены на бетонные опоры.



Второстепенные каркасные методики строительства

Помимо основных видов, существуют и другие технологии возведения каркасных домов. К ним относятся, следующие.

Двойной каркас. Технология считается самой перспективной в этой области. Несущие колонны расположены в шахматном порядке, что обеспечивает отсутствие холодных зон. Зазоры между ними дополнительно утепляются.

Каркасно-брусовые дома. Основным материалом, используемым во время строительства, является брус. Именно из него делается каркас. Брус обшивают фанерой или цементно-стружечными плитами. Конструкция хорошо удерживает тепло, а небольшой вес позволяет построить дом самостоятельно.

Каркасно-бревенчатые дома. В основе технологии заложены вертикальные столбы, которые соединены балками обвязки из бруса или брёвен. Несущие колонны имеют диаметр до 40 см, что делает всю конструкцию более жёсткой. Промежутки между брусками могут быть заполнены брёвнами или кирпичом. Главный плюс — отсутствие усадки.

Каркасно-рубленные конструкции. Основа здания состоит из брёвен ручной рубки. Деревянные стойки не прячутся, а между ними укладываются различные материалы. Такие постройки экономичны, поскольку их стоимость намного ниже обычных срубов, а сами брёвна нужны только для установки опорных стоек. Каркас возводится за 10 дней и весит немного, поэтому устанавливается даже на ленточный фундамент. Срок эксплуатации более 90 лет.

Норвежская технология. Ручная рубка придаёт таким сооружениям необычный внешний вид. Главным строительным материалом является лафет — брёвна в виде полуовала с закруглёнными плоскостями, которые монтируются параллельно друг к другу, из них и собирается каркас. Основанием служит монолитная плита с бетонной стяжкой. Проёмы заполняются утеплителем, в соответствии с местным климатом.

Скандинавская методика. Виды каркасных домов по разным технологиям могут отличаться, но дома, сделанные согласно скандинавской технологии, собираются из готового домокомплекта. Основной материал для строительства — сухая строганая доска, кроме того, конструкция имеет ригель — брус. Такое основание позволяет не использовать перемычки из дерева около дверных проёмов. Плиты OSB применяются для усиления углов здания. Фасадный гипсокартон сделает конструкцию более жёсткой. Все коммуникации прячутся в стенах.

Шведская методика. Такие конструкции могут выдержать самый суровый климат, благодаря профилю из оцинкованной стали, который также обеспечивает высокую степень теплосбережения, влагостойкости. Ещё один плюс — отсутствие грибов и плесени, а также можно не беспокоиться о появлении грызунов.

Американская технология. Главные достоинства такой методики – доступная цена, надёжность и долговечность всей конструкции. Обычно это двухэтажные строения без сложных дизайнерских изысканий, обязательным элементом которых является открытая веранда. Из основных особенностей выделяют использование обрезных досок для создания каркаса здания. Чтобы придать жёсткость конструкции, применяют двойные или тройные стойки. Здание возводится только из сухих пиломатериалов.



Как выбрать правильную технологию

Теперь зная, какие виды каркасных домов бывают, стоит подумать о том, как выбрать ту или иную технологию. Выбор определённой методики строительства проводится застройщиком на основе запроса будущего домовладельца, а также должен осуществляться в соответствии с ожидаемыми технологическими и эксплуатационными характеристиками. Классический вариант — это сборка каркаса, последующее утепление и обшивка стен. Другой вариант — это специально изготовленные в заводских условиях домокомплекты. Но вне независимости от технологии учитываются следующие критерии:

• климатические условия;
• наличие тех или иных строительных материалов;
• свободная площадь участка;
• количество этажей;
• желаемая планировка;
• бюджет;
• сроки выполнения работ.

Рассматривая вопрос, какие бывают каркасные дома также нужно учитывать их достоинства и недостатки. В основном это быстровозводимые конструкции, но выбранная с умом технология позволит при небольших вложениях денег, за один сезон построить собственный дом. Методика уже активно используется в разных частях мира, с разными климатическими условиями.

Собираем каркасник своими руками: сочетание разных технологий

Чем отличаются наши каркасники от финских?

Заказ строительства дома

Ваш подарок: Вы не выбрали подарок

Нажимая кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности.

Виды каркасных домов, плюсы и минусы каркасных домов

Виды каркасных домов различают по конструктивному решению. Перечислим основные виды каркасных домов и рассмотри более подробно каждый из их видов.

Канадский вид каркасного дома

Дом по стоечно-каркасной технологии имеет в качестве основных элементов каркаса сваи-стойки. Обшивка с двух сторон доской, утеплитель находится между слоями обшивки.

Технология, называемая канадской. Фундамент опорно-столбчатый или ленточный, платформа в виде деревянной рамы собирается на фундаменте. Стоечный каркас крепится к платформе. Следующий этаж монтируется так же – сначала платформа, затем стойки. Этажей, как правило, два. Канадскими зачастую называют дома, монтируемые по технологии СИП, имеющие, как вариант, в качестве и несущих и ограждающих конструкций панели типа сэндвич из плит OSB, в бюджетном случае утепленных пенопластом. Требуется уточнять, о каком доме идет речь — о канадском каркасном доме, имеющем брусовый каркас по опорным рамам, натуральный экологичный утеплитель и обшивку, или бюджетном каркасном доме технологии СИП.

Схема отличается конструкцией стоек и узлов крепления. Стойки выполняются неразрезными, их высота равна двум этажам. В уровне перекрытия второго этажа на стойки крепятся балки из бруса, по балкам выполняется настил пола.

Прочный надежный дом старинной технологии. Для каркаса используют толстый брус, минимальное сечение 150*150 мм, чаще применяют брус 200*200 мм. Между брусьями каркаса выполняют стеновое заполнение. По старинной немецкой традиции это смесь соломы с глиной. Данный архаичный способ заполнения каркаса имеет при близком рассмотрении массу достоинств и может считаться вполне актуальным в наше время. Один из плюсов глиняно-соломенного заполнения – отличная теплоизоляция. Стоечно-балочный каркас находится перед плоскостью фасада, выделяется и подчеркивается наружной отделкой. Всем знакомый фахверк. Настолько полюбился, что его часто имитируют наружной отделкой, независимо от конструктивной схемы дома, которая при этом может и не быть каркасной.

Брусовый каркасный дом

Брусовой каркас, или тимбер фрейм. Мощный каркас для прочного дома, находящийся полностью в интерьере помещения, и стойки, иногда с раскосами, и прогоны различных конструкций, от простых балочных до арок и «ферм». Значительная длина прогонов, огромные помещения без стоек и колонн. Утепление внешнее, утеплитель любого типа – минваты, эковата, солома и др. Одно из отличий данной технологии – утепляющий слой и наружная отделка монтируются по легкому каркасу, находящемуся снаружи контура основного несущего каркаса. Другая «изюминка» — особый крепеж элементов каркаса замком шип-паз и особо прочными нагелями из твердых пород дерева. Данная технология определила особый архитектурный стиль – мощный несущий каркас одновременно является главным элементом роскошного дизайна. Родиной тимбер-фрейма считают Северную Америку. В других странах брусовой каркас зовут иначе, во Франции, например, Colombage. Строят дома этой технологии и в Японии, и в Англии, и еще во многих странах.

Каркасно-щитовой дом

Каркасно-щитовой дом. Данную технологию иногда называют финской и считают разновидностью канадской. Основное отличие – утепленные панели стен и перекрытий заводской сборки монтируют на строительной площадке на подготовленный фундамент. По скорости сборки и качеству исполнения панелей, геометрии и крепежа, выгодно отличается среди других видов каркасных домов. Но и стоимость у каркасно-щитовых домов намного выше, чем у домов индивидуальной сборки.

Краткие выводы по видам каркасных домов

Из перечисленных вариантов каркасных домов можно отметить канадский каркасный дом (не имеющий отношения к дому технологии СИП), дающий определенные выгоды для частного строителя. Технология монтажа – стоечно-балочный каркас по опорным платформам, внутреннее утепление натуральным утеплителем, каменной ватой или эковатой, наружная отделка блок-хаусом, обеспечивающим красивый и надежный фасад с имитацией брусового или бревенчатого дома. Внутренняя обшивка с применением вагонки будет экологичным завершением.

Плюсы каркасных домов всех видов

Перечислим общие основные преимущества каркасных домов:

• Круглогодичность строительства, отсутствие «мокрых» процессов
• Быстрый, оперативный монтаж. При сборке дома из каркасно-щитовых панелей заводского изготовления опытные монтажники собирают небольшой дом в течении суток.
• По энергосберегающим характеристикам – каркасные дома считаются одними из лучших. При правильной организации принудительной вентиляции и конструкции наружной стены, согласованной по теплотехническим параметрам, каркасный дом обеспечивает комфортный микроклимат при экономии энергоресурсов.
• Малый вес элементов каркаса позволяет вести работы посредством малой механизации, без привлечения спецтехники. Не требуется мощный фундамент. Незначительные просадки, пучения и подвижки грунтов основания не оказывают разрушающих воздействий на каркасный дом.
• Большое количество вариантов отделки внутренних помещений и фасада. Несложная отделка, ремонт и замена облицовочных панелей в случае необходимости.
• Возможность выбора архитектурно-планировочного решения по желанию, независимость планировки от несущих конструкций дома.
• Легкие конструкции, простой монтаж, отсутствие необходимости в материалоемком фундаменте, возможность выполнить все работы своими руками определяют стоимость каркасного дома как экономически выгодную для частного строителя. По отзывам застройщиков – на возведение каркасного дома расходы составляют на 30% меньше, чем на аналогичный кирпичный дом. Расходы на отопление зимой при условии качественной вентиляции с рекуперацией значительно ниже, чем в каменном или кирпичном доме.

Общие минусы каркасных домов

Недостатки каркасных домов состоят в следующем:

• Менее долговечны, чем дома из кирпича, бруса и бревен
• Недостаточная звукоизоляция и шумозащита, кроме того, дом чувствителен и к внутренним вибрациям, при ошибках сборки и некачественном выполнении узлов креплений.
• Применение в качестве утеплителя бюджетного пенопласта создает условия для жизни грызунам под обшивкой стен. Предпочтительны как утеплитель минеральные ваты или эковата, в том числе с точки зрения пожарной безопасности. Но применение более дорогих утеплителей ведет к удорожанию.
• Невысокая прочность стенового заполнения по сравнению с кирпичным или деревянным домом.

По мнению специалистов, для того, чтобы каркасный дом обеспечивал комфорт и высокие энергосберегающие показатели, основным условием является применение качественных строительных материалов и эффективная система вентиляции. Экономия на утеплителях, качественных облицовочных материалах и огнебиозащитной обработке для каркасного дома не оправдана.

Дома и коттеджи|22 августа 2017 в 17:09| Каркасный дом, Плюсы и минусы каркасных домов, Виды каркасных домов

Каркас дома 101: Как выбрать лучший вариант каркаса для вашего дома

Для каркаса дома МКФ Fox Blocks обеспечивают все преимущества дерева, CMU и стали, но не имеют никаких проблем. Блоки Fox можно быстро и легко установить, что позволяет сэкономить на первоначальных затратах на строительство. Они энергоэффективны, устойчивы к стихийным бедствиям и долговечны, что позволяет сэкономить на долгосрочных расходах по сравнению с методами каркаса из дерева, CMU и стали.

Каркас дома 101 — Выбор наилучшего варианта каркаса для вашего дома

Каркас дома обеспечивает структуру, которая придает дому его форму, и обеспечивает внешнюю оболочку для наружных покрытий. Выбор наилучшего варианта каркаса для вашего дома включает в себя оценку первоначальных затрат на строительство и долгосрочных расходов, а также сильных и слабых сторон каждого метода.

Сравнение краткосрочных и долгосрочных затрат на методы каркаса дома

Наиболее рентабельный каркасный материал для нового проекта дома должен учитывать первоначальные материальные и трудовые затраты, а также долгосрочную стоимость владения и эксплуатационные расходы домовладельца. .

Предварительные расходы на каркас

Предварительные расходы на строительные материалы и рабочую силу варьируются в зависимости от местоположения, что затрудняет сравнение стоимости различных методов каркаса. Для большинства регионов США каркас из деревянных и бетонных блоков предлагает несколько менее дорогостоящий метод каркаса, чем ICF и стальной каркас.

МКФ Fox Blocks экономят на первоначальных затратах благодаря сборке стены «все-в-одном», которая объединяет пять этапов строительства в один: конструкцию, воздушный барьер, изоляцию, пароизоляцию и крепление. Это экономит деньги и время, поскольку ускоряет строительство, устраняя необходимость синхронизации нескольких сделок.

Долгосрочные расходы

При сравнении методов возведения домов домовладельцы должны учитывать долгосрочные расходы, такие как техническое обслуживание, счета за коммунальные услуги, страхование и ремонт. Способствует ли метод каркаса созданию энергоэффективного, долговечного, устойчивого к стихийным бедствиям и вредителям дома?

• Энергоэффективный каркас снижает счета за коммунальные услуги:

• Энергоэффективные блоки ICF с коэффициентом теплопередачи 23 и высокой тепловой массой превышают ASHRAE/ANSI 90.1 требований энергетического кодекса.
• Дома, построенные с наружными стенами ICF, требуют на 32% меньше энергии для охлаждения и на 44% меньше энергии для обогрева, чем дома с деревянным каркасом.
• Деревянный и стальной каркас способствует образованию тепловых мостов, что снижает эффективную теплопроводность дома.
• Дома Fox Blocks с энергосберегающими окнами и дверями и качественной изоляцией крыши обеспечат высокопроизводительный дом Net Zero Ready.

• Прочный каркас снижает долгосрочные затраты на обслуживание и ремонт:

• Прочные блоки Fox обеспечивают прочную непрерывную монолитную бетонную стену с показателем проницаемости ниже 1,0. Эта функция контролирует проникновение влаги и предотвращает рост плесени. Нездоровая плесень приводит к дорогостоящим счетам за обслуживание и ремонт.
• Стальные и бетонные блоки также устойчивы к влаге.
• Восприимчивость древесины к влаге может привести к дорогостоящему ремонту и обслуживанию.

• Аварийно-стойкий каркас минимизирует затраты на ремонт и восстановление после стихийного бедствия:

• Ветрозащитные блоки Fox, наряду со стальными и каркасными домами, уменьшают потребность в дорогостоящем ремонте или даже восстановлении после сильного ветра, такого как торнадо или ураган.
  • Строительство ветрозащитного деревянного дома стоит на 25–30 процентов дороже, чем стандартное деревянное строительство.
• Fox Blocks ICF производит огнестойкие дома, в отличие от домов из дерева и стали.

• При возникновении пожара воспламеняемость древесины может затруднить ограничение распространения пламени.
• Сталь может потерять свою прочность при высоких температурах, поэтому дом со стальным каркасом может прогнуться или даже разрушиться во время пожара. Кроме того, сталь действует как активный проводник тепла и может воспламенять соседние материалы, что может привести к быстрому распространению пламени на другие части дома.

• Стены, устойчивые к термитам, сохраняют целостность дома и избавляют от дорогостоящего обслуживания и ремонта:
  • Бетон и сталь устойчивы к термитам. Wood и Fox Blocks ICF требуют обработки, такой как применение мембран Polyguard Products, Inc. 650 XTM или 650 XTP для предотвращения повреждения термитами.

Анализ сильных и слабых сторон четырех вариантов каркаса дома

Помимо первоначальных и долгосрочных затрат на метод каркаса, домовладельцы должны сравнить свои сильные и слабые стороны.

1. Утепленные бетонные опалубки (ICF)

Стеновые системы ICF позволяют производить прочный, энергоэффективный, долговечный и устойчивый к стихийным бедствиям каркас дома. Строительство стены ICF включает заливку железобетона в полые панели (из пенополистирола или пенополистирола) с арматурными стержнями. Перед заливкой бетона рабочие укладывают замковые блоки насухо. После затвердевания бетона внутренний и внешний непрерывные слои изоляционных панелей из пенополистирола образуют постоянный внешний каркас дома.

Сильные стороны стеновой системы ICF

• Влагостойкая, предотвращает скопление воды внутри стен, что обеспечивает долговечность и здоровье дома.
• Создает долговечные и устойчивые к стихийным бедствиям дома.
• Энергоэффективные, герметичные дома снижают потребление энергии и затраты на коммунальные услуги.
• Легкий вес обеспечивает безопасное обращение, поэтому подрядчики могут быстро, безопасно и эффективно возводить стены стандартной или высокой высоты, выше или ниже уровня земли.
• Строительство ICF может продолжаться в неблагоприятных условиях, таких как минусовая температура и дождь, что экономит деньги на накоплении, временном отапливании и дорогостоящих задержках из-за погодных условий.
• Толстые и прочные стены создают акустически приятные дома.
• Один подрядчик может установить подземные и надземные стены, готовые к отделке.

Недостатки

• Только квалифицированные и опытные подрядчики должны заливать бетон в стены ICF, потому что бетон, заливаемый слишком быстро, может прорвать пенополистирольные панели.
  • Fox Blocks проводит обучение по установке ICF и укладке бетона.

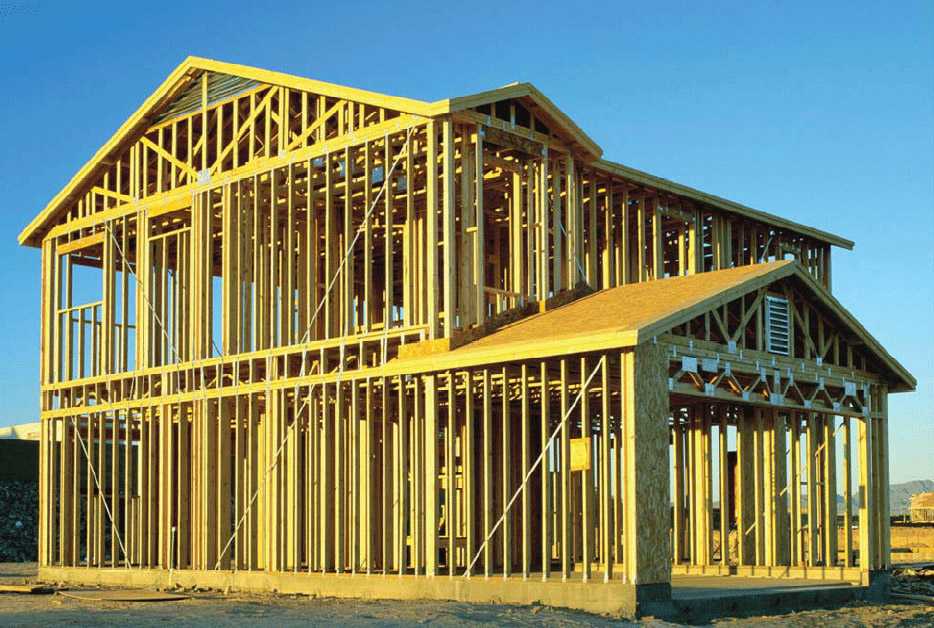

2. Каркас из легкого дерева

В США строители часто используют древесину, состоящую из хвойных пород деревьев, таких как ель, сосна и ель. Производство досок включает в себя распиловку и строгание на станке до стандартных размеров ширины и длины.

Деревянный каркас остается самым популярным методом строительства домов в США. Фактически, в 2018 году строители построили 778 000 домов с деревянным каркасом, что составляет 93% всех построенных новых домов.

Сильные стороны каркаса из светлого дерева

• Строители могут легко получить доступ к легкому дереву благодаря наличию пиломатериалов и гвоздей, изготовленных машинным способом.
• Каркас из легкого дерева позволяет быстро строить, поскольку подрядчики могут легко поднять любой компонент без тяжелых инструментов.
• Светлая древесина обеспечивает гибкость дизайна.
• Возобновляемая легкая древесина помогает окружающей среде.

Слабые стороны

• Домовладельцы должны тратить на 25-30 процентов больше, чтобы построить дом с деревянным каркасом, способный противостоять сильным ветрам, наводнениям и землетрясениям, по сравнению с традиционными методами строительства.
• Энергетические нормы требуют, чтобы деревянный каркас был толще, чтобы обеспечить дополнительную изоляцию. Это означает каркас 2×6 или 2×8 или даже внешние стены с двойным смещением 2×4.
• Горючая древесина требует методов проектирования, которые предотвращают возгорание, а также ограничивают распространение пламени.
• Недостаточная влагостойкость, что может привести к нездоровой плесени и дорогостоящему ремонту.
• Термиты едят древесину, что разрушает целостность дома.

3. Бетонные блоки кладки (БКМ) Каркас

В 2018 году строители построили 59 000 бетонных домов, что составляет 7 процентов рынка завершенного жилья. Большая часть этого строительства (98 процентов) произошла на юге.

Производители CMU используют такие материалы, как портландцемент, вода и каменный или кварцевый заполнитель, для изготовления CMU. Подрядчики могут выбрать сплошные или полые CMU с двумя или тремя жилами различных форм.

Преимущества каркаса CMU

• Противопожарные CMU действуют как брандмауэр между строениями или помещениями.
• Влагостойкость предотвращает рост плесени.
• Защита от вредителей повышает долговечность дома.

Слабые стороны

• Не вносит вклад в теплоизоляцию энергоэффективного дома.
• Современные стеновые системы требуют, чтобы конструкция CMU включала больше компонентов, слоев и ступеней, что требует больше денег и времени по сравнению с проектами CMU в прошлом.
• В каменной промышленности не хватает квалифицированной рабочей силы.

4. Строительство стальных каркасов

Дома со стальным каркасом составляли менее половины процента или 3000 готовых домов в 2018 году — две трети этих домов были построены на юге, а другая треть — на юге. Запад.

Из полос из оцинкованной стали на машинах холодной прокатки изготовляют стальные шпильки для каркаса. Для несущих стен требуются шпильки из более толстого металла, чем стальные шпильки для ненесущих стен.

Прочность стального каркаса

• Влага не влияет на оцинкованные шпильки; поэтому стальные шпильки не деформируются и не гниют и могут оставаться прочными и прямыми на протяжении всего срока службы дома.
• Сталь, устойчивая к термитам, не требует средств борьбы с вредителями.
• Прочный стальной каркас выдерживает сильные ветровые нагрузки.
• Рабочие могут легко переносить полые и легкие стальные шпильки.
• Стальные шпильки не содержат летучих органических соединений (ЛОС).

Слабые стороны

• Высокие температуры, как и во время пожара, снижают прочность стали, что делает ее склонной к короблению. Сталь также проводит тепло, поэтому материалы рядом со стальными стойками могут воспламениться, в результате чего пламя распространится на другие части дома.
• Система стального каркаса может стоить на 15 процентов дороже, чем деревянный каркас.
• Работникам сложно и опасно резать стальные шпильки.
• Проводимость стали вызывает тепловые мосты.

Fox Blocks предлагает новым домовладельцам решение всех проблем, связанных с вариантами каркаса из дерева, CMU и стали. Fox Blocks экономит первоначальные расходы за счет сокращения трудозатрат и времени, необходимых во время строительства, ускорения сроков завершения и ввода в эксплуатацию, а также долгосрочных затрат за счет снижения энергопотребления и минимизации затрат на техническое обслуживание, ремонт и замену.

Пожалуйста, свяжитесь со специалистами Fox Blocks для получения дополнительной информации о том, почему ICF является лучшим вариантом каркаса для вашего нового дома.

СКАЧАТЬ ЭТОТ РЕСУРС

Чтобы загрузить этот файл, пожалуйста, заполните эту форму. Не волнуйтесь, как только вы заполните его, мы больше никогда не будем запрашивать вашу информацию.

Извините, при отправке формы возникла проблема.

Основы каркаса дома: типы, термины и компоненты

Легкая каркасная конструкция (известная просто как «каркас» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают стабильный каркас для внутренняя и наружная отделка стен. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня каркас на платформе, при котором каждый этаж размещается поверх предыдущего, является предпочтительным методом для большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает стабильную рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров вместо более длинных или более естественных срезов древесины, используемых в старых методах.

Деревянный каркас, который включает соединение больших столбов и балок и их соединение деревянными колышками, был популярен в 18 и 19 веках.вв. В деревянном каркасе строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно распиленными до стандартных размеров (например, 2×4). Этот метод каркаса вышел из моды, потому что бревна обтесывались вручную, а появление пиломатериалов, распиленных на станке, позволило строителям быстрее строить дома из пиломатериалов стандартных (габаритных) размеров.

В 1830-х годах стало популярным обрамление из воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2×4 в качестве шпилек, которые простираются от подоконника поверх фундамента до крыши и крепятся гвоздями, а не колышками. В обрамлении воздушного шара одна стойка может достигать 30 футов. Проблема с использованием непрерывных шпилек заключается в пожароопасности: без разрывов в шпильках огонь, начавшийся в нижней части дома, может быстро подняться наверх, сравняв конструкцию с землей.

Самый распространенный метод каркаса в современном жилищном строительстве — каркасная конструкция, при которой каждый этаж возводится поверх предыдущего.

Строители строят одноэтажные платформы с каркасными стенами высотой восемь или девять футов, опирающимися на черный пол — платформу. Затем каждый этаж обрамляется поверх следующего, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

Каркас — это один из множества аспектов строительства, отраженных в наборе чертежей . Узнайте все, что вам нужно знать о чтении чертежей, в MT онлайн-курсе Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

Легкая каркасная конструкция (известная просто как «каркас» в жилищном строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают стабильный каркас для внутренних и наружных стеновых покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня каркас на платформе, при котором каждый этаж размещается поверх предыдущего, является предпочтительным методом для большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает стабильную рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров вместо более длинных или более естественных срезов древесины, используемых в старых методах.

Каркас: краткий урок истории

Деревянный каркас

Деревянный каркас, который включает соединение больших столбов и балок и их соединение деревянными колышками, был популярен в 18 и 19 веках. вв. В деревянном каркасе строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно распиленными до стандартных размеров (например, 2×4). Этот метод каркаса вышел из моды, потому что бревна обтесывались вручную, а появление пиломатериалов, распиленных на станке, позволило строителям быстрее строить дома из пиломатериалов стандартных (габаритных) размеров.

Обрамление из воздушных шаров

В 1830-х годах стало популярным обрамление из воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2×4 в качестве шпилек, которые простираются от подоконника поверх фундамента до крыши и крепятся гвоздями, а не колышками. В обрамлении воздушного шара одна стойка может достигать 30 футов. Проблема с использованием непрерывных шпилек заключается в пожароопасности: без разрывов в шпильках огонь, начавшийся в нижней части дома, может быстро подняться наверх, сравняв конструкцию с землей.

Платформенный каркас

Наиболее распространенный метод каркаса в современном жилищном строительстве — каркас платформы, при котором каждый этаж возводится поверх предыдущего.

Строители строят одноэтажные платформы с каркасными стенами высотой восемь или девять футов, опирающимися на черный пол — платформу. Затем каждый этаж обрамляется поверх следующего, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

• При каркасе платформы используются более короткие куски пиломатериала, чем в предыдущих технологиях, таких как каркас баллона, что является преимуществом, поскольку более длинные стойки труднее достать и они дороже.
• Разрывы стоек от уровня к уровню создают естественные противопожарные барьеры.
• Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — в более безопасной среде с высокой структурной целостностью.

Каркас — это один из бесчисленных аспектов строительства, которые отражены в наборе из  чертежи. Узнайте все, что вам нужно знать о чтении чертежей, в MT онлайн-курсе Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

Компоненты каркаса

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Пол

• Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. Лаги пола покрыты черным настилом (обычно из фанеры).
• Ферма: Ферма перекрытия состоит из бруса 2×4 или 2×3, соединенного металлическими пластинами. Существует ряд конфигураций, которые может принимать ферма, но по существу она образует стабильную «паутину», поддерживающую пол и сопротивляющуюся подпрыгиванию.
• Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он несет нагрузку сверху на балки пола внизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу. Ненесущая или перегородка строится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он функционирует как разделитель, но не поддерживает вес. Стена третьего типа — стена жесткости, часто используемая в многоэтажных зданиях — не рассчитана на вертикальную нагрузку. Скорее, стены сдвига предназначены для сопротивления боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные поперечными панелями, железобетонными или кирпичными, или стальными пластинами.

• Порог: Этот брус крепит дом к фундаменту. Каркас первого этажа возводится поверх перекрытий и состоит из балок, перекрывающих стены фундамента.
• Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который лежит на полу и образует нижнюю часть стены.
• Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновой панели.
• Обшивка: Обшивка наружных стен укрепляет стены, связывая стойки вместе. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала вы прикрепите обшивку к раме, затем прорежете отверстия для окон и дверных проемов. Наружные материалы, такие как сайдинг, крепятся к обшивке.
• Двери и окна: В дверных и оконных рамах есть несколько важных элементов, таких как перемычка: горизонтальный конструктивный элемент, соединяющий две вертикальные стойки и позволяющий устанавливать двери и окна без ослабления стен. Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются шпильками и триммерами (или шпильками). Вместе они создают узел, который переносит вес сверху и вокруг дверных и оконных проемов на пол и фундамент.

Потолок

• Балки: Потолочные балки представляют собой горизонтальные элементы, которые охватывают потолок и передают нагрузку крыши на стойки. Не существует установленного стандартного размера, но наиболее часто используемые пиломатериалы для балок сегодня — это 2×6. Они обычно расположены на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

• Стропила: Эти конструктивные элементы проходят от конька или крыши к стеновой плите внешней стены, бок о бок, и поддерживают обшивку крыши. Метод строительства, который обычно использует стропильную конструкцию крыши, известен как «каркас из палочек». Стропила хороши для тех, кто хочет сводчатый потолок или дополнительную комнату на чердаке, чтобы превратить ее в комнату.
• Фермы: Ферма представляет собой деревянную конструкцию, изготовленную в виде паутины из балок, которые доходят до вершины фермы, и балки, идущей горизонтально. Форма предназначена для распределения веса крыши по широкой площади. Фермы можно быстро установить, и их преимущество заключается в использовании более коротких и менее дорогих бревен. Тем не менее, они сегментируют открытое чердачное пространство, поэтому не подойдут тем, кто захочет переоборудовать чердак позже.
• Настил: Настил крыши — это часть кровельного узла, расположенная поверх стропил или ферм и обеспечивающая структуру или «настил» для защиты от атмосферных воздействий и кровельных слоев. В жилищном строительстве настил обычно изготавливают из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важное значение для создания прочного каркаса, вы освоите один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, он является неотъемлемой частью каждого аспекта строительства, которое следует за ним, от внутренней и внешней отделки до прокладки механических, электрических и сантехнических планов.

MT Copeland предлагает онлайн-уроки на основе видео, которые дают вам основы основ строительства с реальными приложениями, например, как работает каркас дома. Занятия включают профессионально созданные видеоролики, которые преподают практикующие мастера, а также дополнительные загружаемые материалы, такие как викторины, чертежи и другие материалы, которые помогут вам освоить навыки.





---

Рекомендуемый инструктор

Джордан Смит

Джордан Смит является генеральным директором и основателем компании Smith House, занимающейся проектированием и строительством в Остине, штат Техас. Он научился строить и сваривать, работая на ферме со своим дедушкой, а после получения степени в области сварки и материаловедения он провел следующие 10 лет, работая в тяжелом строительстве, создавая все, от роботов до кораблей и морских нефтяных вышек, прежде чем перейти к жилое строительство.
