Точка росы в каркасном доме – как рассчитать параметр для стен с утеплением и без?

Точка росы в каркасном доме – как рассчитать параметр для стен с утеплением и без?

Кроме пожара, как страшного бедствия, не менее губительной для деревянного дома оказывается излишняя влага. Стремясь обезопасить собственное жилье от сырости и последствий, связанных с ней, владельцы гидро- и пароизолируют внутренние поверхности объекта. И если для «цельных» домов (бревенчатых и брусовых) этого оказывается достаточно, то каркасные конструкции требуют тщательного расчета и подбора защитных материалов. В противном случае точка росы окажется высокой, что как минимум грозит дискомфортом проживания семьи.

Что такое точка росы и зачем ее определять?

Роса – конденсат – образуется в результате соединения пара с холодным воздухом. Точка росы – это величина температуры, при которой влага начинает оседать на стенах дома. Провоцируя, таким образом, образование промерзших участков стен зимой и покрытых плесенью в межсезонье. Исключить губительный недостаток для древесины в частности и комфорта в целом поможет тщательный расчет вентиляционной системы каркасного дома и толщины используемого утеплителя.

Уровень, на котором находится точка росы, зависит от следующих факторов:

• Комнатная температура. Слишком душная или, наоборот холодная атмосфера приведет к тому, что конденсат начнет образовываться в утепляющих плитах, вызывая слеживание и негодность материала. Если утеплитель стоек к влаге, скопление влаги будет происходить на деревянных стенах – стойках, обшивке – вызывая гниль и разрушения.
• Уличный климат. Неправильно выбранный тонкий утеплитель для северных регионов страны или, наоборот слишком толстый материал для южных, вызовет аналогичную ситуацию.
• Влажность – внутренняя и наружная.
• Надежность защитных слоев каркасного дома – гидро- ветро-, тепло и пароизоляции.

Самостоятельно подбирая вышеперечисленные материалы, доморощенный строитель, возможно, не подозревает о важности соблюдения баланса в отношении каждого.

Последствия не заставят долго ждать.

Как рассчитать точку росы?

Непреложное правило для обывателей – обратиться к профессионалам-проектировщикам, если первоначальный документ не дал ясности или был неверен в расчетах по системе вентиляции, используемому утеплителю, и другим слоям. Ошибку заметно по образованию конденсата на стенах и потолке, промерзающих углах и даже по плохому самочувствию домочадцев.

Специалисты пользуются следующими методами определения точки росы:

1. Таблицы СНиП в части проектирования тепловой защиты объектов. Используются реальные параметры жилого дома – внутренняя температура и влажность помещений.
2. Метод расчетов по формулам. Результаты ненамного отличаются от табличных показателей.
3. Использование специального прибора – термогигрометра, автоматически определяющего точку росы.

В итоге, специалист определит, как и чем утеплять, гидро- и пароизолировать стены таким образом, чтобы сместить точку росы к наружной обшивке, оставляя древесину и многослойную защиту сухими, а, следовательно, долговечными.

Зависимость точки росы от утепленных и неутепленных стен

Нестабильный климат регионов диктует условия при подходе к выбору утеплителя и других слоев. Можно ли обойтись без утепления стен, если наружная температура это позволяет? Нужно ли использовать дополнительное утепление, если запланированная толщина материала недостаточная для тепла? Разберем подробно:

• Неутепленные стены при стабильном климате остаются сухими круглый год. Тем не менее резкие похолодания способны вызывать движение точки росы внутрь дома. И если такое положение задержится минимум на неделю, это закономерно вызовет конденсат на стенах.
• Слишком толстый утеплитель ведет к образованию конденсата под обшивкой. Отчего древесина каркаса гниет, а материал слеживается, теряя свойства. При этом такой дефект нельзя заметить сразу.

Вывод: тщательный расчет точки росы – залог долговечности каркасного дома.

Посмотрите проекты каркасных домов

«КДС-130»14. 1 х 13.6 | 267 м2 Цена дома от 2 903 000 р. О проекте

«ФХД-189»16.7 х 11.2 | 263 м2 Цена дома от 3 794 000 р. О проекте

«КД-103»11.91 х 15.6 | 234 м2 Цена дома от 2 735 000 р. О проекте

«КД-142»12 х 10.2 | 225 м2 Цена дома от 3 000 000 р. О проекте

«КДШ-117»15.7 х 11.2 | 221 м2 Цена дома от 2 927 000 р. О проекте

«ФХД-188»10.6 х 9.3 | 221 м2 Цена дома от 3 458 000 р. О проекте

Все каркасные дома

Другие новости и статьи

Как выбрать надёжного подрядчика для строительства деревянного дома?

Выбор специалистов по строительству – задача стратегическая, ведь результат закладывается на годы и даже десятилетия вперёд. В таких вопросах нельзя чрезмерно экономить, хотя всегда хочется избавить себя от лишних и особенно неоправданных расходов….

Читать статью полностью

Правильная гидроизоляция каркасного дома

При строительстве каркасного дома одним из важных моментов является гидроизоляция. Отсутствие гидроизоляции со временем приводит к разрушению деревянных несущих элементов, появлению плесени и грибка, а также ухудшению теплоизоляции.

Читать статью полностью

Выбираем оптимальную толщину бруса для загородного дома

Выбор толщины деревянного бруса является важным этапом в строительстве загородного дома. От правильного выбора зависят качество, прочность и теплоизоляция дома.

Читать статью полностью

Все статьи

Наше производство

Остались вопросы?

Оставьте свои данные и наш менеджер свяжется с Вами.
Менеджер перезвонит в течение 1 часа с момента отправки заявки.

** Согласен на обработку моих персональных данных

Ваша заявка пока не отправлена

Спасибо за вашу заявку
Мы перезвоним вам в ближайшее рабочее время!

свернуть

Точка росы в каркасном деревянном доме: расчет точки своими руками

Многие, кто начинает возведение собственного дома, знакомятся с таким значением, как точка росы. Что это такое? На самом деле это очень важный параметр, от которого напрямую будет зависеть здоровая атмосфера и уют в жилище, а также состояние его стен. Точка росы – это место, где появляется конденсат во время большого различия температур снаружи и внутри дома. Появляться конденсат может в деревянном сооружении как снаружи, разрушая материалы отделки, так и ближе к внутреннему пространству, приводя к образованию плесени и грибка. Для того чтобы узнать место его появления необходимо осуществить соответствующий расчет. Исходя из этого, можно провести дополнительное утепление каркасного дома.

После того, как стало ясно что представляет собой точка росы, можно узнать от чего она зависит. Прежде всего, этот параметр зависит от толщи стен и материала для утепления, а также от влажности и температуры внутри и снаружи деревянного дома. Узнать расположение точки росы можно, рассмотрев некоторые примеры, а также произведя соответствующий расчет. Где же она будет располагаться в стене без утепления, утепленной исключительно снаружи и каркасном деревянном доме, утепленном только внутри?

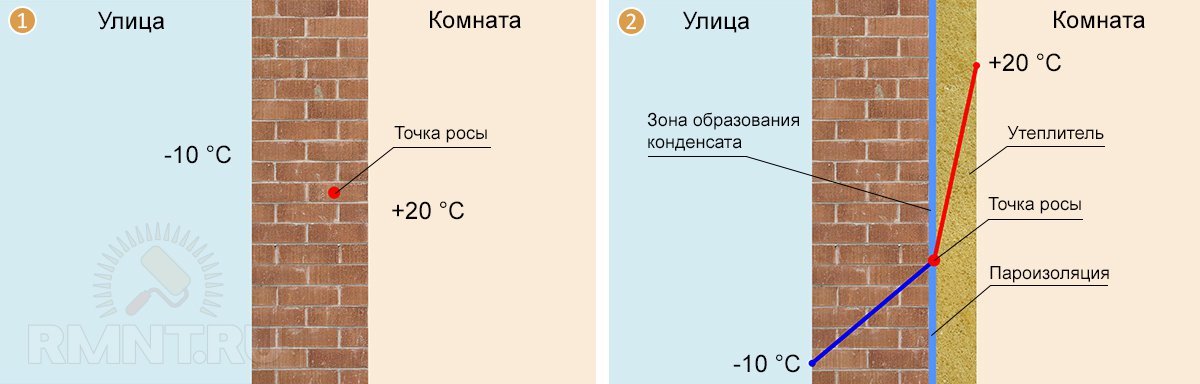

Если утепление в сооружении из дерева не проводилось, то расположение точки росы будет зависеть от погодных условий. Если погода стабильна на протяжении определенного отрезка времени, то она будет располагаться практически по центру стен, с небольшим отклонением к улице. Такое размещение никак не влияет на деревянный каркасный дом. Но при изменении температуры в меньшую сторону параметр перемещается больше к внутренней части стен, что неизбежно приведет к образованию конденсата.

Если стену утеплить снаружи, точка росы будет находиться непосредственно в утеплительном материале. При этом очень важно произвести правильный расчет толщины утеплителя, ведь если она будет меньше необходимой, на стены начнут действовать те же правила, что и в предыдущем варианте. Если стену утеплить только изнутри, параметр будет располагаться непосредственно в перегородке, примерно между центром стены и утеплительным материалом. Стоит отметить, что во время сильного похолодания точка росы сместиться на стык утеплителя и стены, что, скорее всего, приведет к негативным последствиям.

Исходя из вышесказанного, можно сделать выводы, что утеплять стены каркасного деревянного дома изнутри лучше, когда сооружение хорошо отапливается, а перегородки намокают очень редко. Если же стены становятся влажными очень часто, здание обязательно нужно утеплять снаружи.

Очень важно правильно произвести расчет всех необходимых для утепления параметров, который, к слову, можно осуществить при помощи специальных программ, ведь неправильное определение точки росы, а соответственно неправильное утепление приведет к тому, что стена начнет мокнуть, после чего испортиться утеплитель, а на отделочных материалах появится плесень и грибок.

Три факта о температуре точки росы

Конденсат, капающий с нижней стороны кондиционера в вентилируемом подвале

Подробнее Строительные науки

На фото выше видна нижняя часть кондиционера в подвале на Хилтон-Хед-Айленд, Южная Каролина. Эти капельки говорят нам нечто важное: свойство воздуха в этом подполье соответствует свойству этой поверхности превращать водяной пар в жидкую воду. Что это за два свойства? А что еще мы должны знать о точке росы? Давайте быстро проверим некоторые важные факты о температуре точки росы и выясним.

1. Точка росы – это температура

Я, безусловно, был виновен в использовании сокращенного термина «точка росы» и буду продолжать это делать. Однако важно помнить, что всякий раз, когда мы говорим о точке росы, мы говорим о температуре. Это не место, время или событие. Это температура. А температура точки росы говорит нам, когда произойдет конденсация, как вы видите выше. Это говорит нам о возможности образования конденсата, но не о фактическом возникновении.

2. Температура точки росы является свойством воздуха

Точнее, температура точки росы является свойством только водяного пара в воздухе. Но мы здесь, на Земле. Наша атмосфера и здания наполнены как компонентами сухого воздуха (азот, кислород…), так и водяным паром, поэтому можно сказать, что температура точки росы является свойством воздуха. И это свойство связано с концентрацией водяного пара в воздухе. Чем больше водяного пара в объеме воздуха, тем выше будет температура точки росы. (Температура точки росы также связана с давлением.)

3. Материалы имеют температуру, но не точку росы

Температура точки росы – это свойство материала в паровой фазе. Тот металлический кондиционер на фото точно не паровой. Это твердый материал. У него есть температура. Но у него нет температуры точки росы, если вы не испарите его.

Как избежать путаницы с точкой росы

Я хочу подчеркнуть, что конденсация является результатом согласования двух отдельных свойств: температуры точки росы воздуха и температуры поверхности материала, контактирующего с воздух. Воздух имеет свою температуру точки росы. Когда близлежащая поверхность имеет температуру, равную или ниже температуры точки росы, происходит конденсация. Это две разные вещи.

Есть и другие важные факты о температуре точки росы. В этой статье я сосредоточусь только на конденсации. Общие места, где можно найти конденсат, включают окно, когда на улице холодно, или зеркало в ванной после душа.

Однако водяной пар по-разному взаимодействует с пористыми материалами, такими как гипсокартон и дерево. Мне тоже есть, что сказать по этой теме, но мы отложим это на другой раз. Между тем, если хочется большего, можно поразмыслить, а можно ли получить конденсат на губке.

_________________________________________________________________________

Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 17 марта
• 3 марта
• 17 февраля

Руководство по продукту Посмотреть больше

• 20 февраля
• 27 января
• 23 января

Точка росы – таинственная смесь воды и температуры

> E&O Insurance: Широкое покрытие, низкие ставки, мгновенные расчеты > InspectorAdvisor: Получите ответы на сложные вопросы при осмотре от профессионала













---



Следующее перепечатано из Working RE Inspector , общенационального печатного журнала, предназначенного исключительно для домашних инспекторов.

Если вы не являетесь подписчиком, вы можете прочитать весь журнал здесь.

Точка росы – таинственная смесь воды и температуры
Том Фейза, Mr. Fix-It, Inc.

Точка росы влияет на многие бытовые проблемы и механические системы. Основные принципы науки объясняют, как работает точка росы и как это связано с проверками дома.

Основы определения точки росы
В воздухе всегда присутствует невидимый водяной пар. Иногда он конденсируется в виде видимой влаги. Точка росы выражается как определенная температура. На открытом воздухе, когда температура воздуха падает ниже точки росы, происходит конденсация, вызывающая дождь — например, дождь идет при наступлении холодного фронта.

Вы также можете увидеть точку росы при работе на твердой поверхности, например, на внешней стороне стакана с водой. Если температура питьевого стакана ниже точки росы окружающего его воздуха, вода конденсируется на внешней поверхности стакана.

Когда вы видите, что на поверхности образуется влага, подумайте: «Температура поверхности ниже температуры точки росы воздуха». Это все, что вам нужно помнить.

Но что означает точка росы для домашних инспекторов? Вот некоторые ситуации, с которыми вы, вероятно, столкнетесь.

Конденсация на окнах в холодном климате
Точка росы считается рабочей, когда на холодных окнах образуется конденсат (см. рис. 1).

Рисунок 1

Зимой оконное стекло часто является самой холодной поверхностью в доме. Холодный воздух падает по стеклу на подоконник. Стекло остается еще более холодным, когда внутренний экран или штора не позволяют лучистому теплу в комнате достигать стекла. Температура стекла ниже температуры точки росы воздуха в помещении, поэтому образуется конденсат. Если стекло холоднее 32 градусов по Фаренгейту (F), на нем образуется лед (см. рис. 2).

Рисунок 2

Что вы должны сказать клиентам, у которых проблемы с запотеванием окон? «Температура стекла ниже температуры точки росы». Есть два способа исправить это: либо повысить температуру стекла, либо уменьшить влажность воздуха. Температура стекла увеличивается вместе с более высокой температурой наружного воздуха, более высокой температурой в помещении, открытыми шторами или даже движением воздуха в помещении. Установите небольшой вентилятор, чтобы обдувать проблемное окно; влага уйдет, потому что движение воздуха повышает температуру стекла.

Конденсат в жарком и влажном климате
В жарком и влажном климате на внешней стороне окон образуется конденсат (см. рис. 3).

Рисунок 3

Домашний кондиционер охлаждает окно. Охлаждающий эффект в конечном итоге достигает внешней стороны стекла, и когда она падает ниже температуры точки росы воздуха, на внешней стороне происходит конденсация.

Конденсация на наружных стеклах также может происходить в холодном климате, когда работает кондиционер, а воздух горячий и влажный. Если воздух за ночь охлаждается и падает ниже температуры точки росы стекла, происходит конденсация.

Точка росы и центральное кондиционирование воздуха
Вы уже знаете, что кондиционер снижает температуру воздуха в помещении и удаляет влагу, которая стекает из кондиционера через линию слива конденсата (воды). Этот процесс также связан с точкой росы. Змеевик испарителя остается при температуре около 45 градусов по Фаренгейту. Вентилятор продувает домашний воздух через змеевик, и, поскольку температура змеевика ниже точки росы, воздух охлаждается, и на холодном змеевике образуется влага.

(продолжение истории ниже)

(история продолжается)

100 градусов в Аризоне – но это сухая жара
Почему нам прохладнее, когда воздух сухой? Потому что температура точки росы низкая. Сухой воздух позволяет воде быстрее испаряться с нашей кожи в виде невидимого пара. Сухой воздух ищет воду.

Когда вода испаряется с нашей кожи, она меняет свою фазу с обычной воды на пар. Наше теплое тело передает тепло воде, чтобы она могла испаряться (кипеть). При изменении фазы (кипении) тело охлаждается. На каждый фунт воды, испаряющейся с нашей кожи, уходит 144 БТЕ энергии.

Вы можете проверить это сами, прыгнув в бассейн. Когда вы выйдете, вы почувствуете себя холоднее, так как влага на вашей коже испарится в невидимый водяной пар в воздухе. Больше ветра или другого движения воздуха вызывает большее испарение.

Эффект охлаждения ветром
Допустим, вы живете в холодном климате. Что это за «холодный ветер», о котором говорит синоптик? В ветреный день температура охлаждения ветром ниже температуры воздуха. Это потому, что когда кожа подвергается движению воздуха, мы чувствуем себя прохладнее. Вода на нашей коже испаряется (закипает) в невидимый водяной пар, а тепло передается от тела для более быстрого испарения воды. Ветер также прорывается через тонкий слой теплого воздуха, окружающего кожу, увеличивая скорость конвекции от кожи.

Тепловой индекс
Хорошо, давайте снова вскипятим эту воду из нашей кожи — помните, что для перехода фазы из воды в пар требуется энергия. Когда воздух горячий и влажный, точка росы высокая. Влага на нашей коже испаряется медленнее, потому что воздух уже насыщен водой. Когда с нашей кожи испаряется меньше воды, мы чувствуем себя теплее.

Болотные/испарительные охладители
В жарком, сухом климате, похожем на пустыню, имеет смысл охлаждать дома с помощью болотных охладителей или испарительных охладителей. Типичный болотный охладитель расположен на крыше и соединен воздуховодом с внутренней частью дома (см. рис. 4).

Рисунок 4

Сам болотный охладитель содержит испаряющийся материал, насыщенный водой. Вентилятор всасывает сухой горячий наружный воздух и перемещает его по материалу. Вода на материале испаряется (кипит) в невидимый водяной пар, а тепло отводится от воздуха. Системе нужен водопровод. Небольшой насос постоянно заливает воду в поддон с испаряющейся средой. Эти агрегаты действительно добавляют влаги и повышают температуру точки росы воздуха, но, поскольку воздух перед попаданием в систему был сухим как пустыня, добавление небольшого количества влаги не делает интерьер дома некомфортным. Система требует постоянного обслуживания, так как циркулирующий наружный воздух втягивает грязь в испаряемую среду и воду.

Старые, сухие дома со сквозняками
Представьте себе старый дом со сквозняками в холодную зиму. Воздух, просачивающийся с улицы, делает интерьер этого дома прохладным и сухим, а дети с удовольствием шаркают ногами по ковру, создавая разряды статического электричества. Рисунок 5 показывает, что когда мы берем типичный наружный воздух при температуре 30 градусов по Фаренгейту и относительной влажности 80% и нагреваем его до 70 градусов по Фаренгейту в помещении, относительная влажность падает до 20%, но точка росы остается на уровне 25 градусов по Фаренгейту (см. Рисунок 5).

Рисунок 5

Этот холодный наружный воздух действительно высушивает дом, когда он перемещается в помещении. Не вызывает конденсации на внутренних поверхностях, поскольку температура в помещении выше точки росы 25 F.

Капающий вентилятор для ванны в холодном климате
Другая ситуация, с которой вы можете столкнуться: вода капает вокруг корпуса или под выпускным каналом вентилятора для ванны (см. рис. 6).

Рисунок 6

Плесень на чердаке в холодном климате
Если на настиле крыши есть плесень, ее температура должна быть ниже точки росы, верно? Вода необходима для роста плесени. Плесень появляется на конструкции крыши и настиле в холодном климате, потому что каркас и настил со временем намокли. Теплый влажный внутренний воздух просачивается на чердак через щели вокруг осветительных приборов, сантехнических и электрических проходок и вокруг дымохода. Когда теплый влажный воздух соприкасается с холодным настилом крыши, он охлаждается до температуры ниже точки росы. На чердачной грязи и древесине образуется вода и плесень. Решение включает в себя остановку этих утечек воздуха. Установка герметиков между отапливаемым помещением и мансардой решит эту проблему.

Всегда помните ответ на вопросы о конденсации: «Температура поверхности ниже температуры точки росы». И помните решение: поднять температуру поверхности или понизить уровень влажности воздуха вокруг прохладной поверхности.

>> Посетите веб-сайт HowToOperateYourHome.com , чтобы получить высококачественные маркетинговые материалы, которые помогут профессиональным жилищным инспекторам повысить эффективность своего бизнеса.



Об авторе
Том Фейза работает профессиональным домовым инспектором с 19 лет.92 и имеет степень инженера. На веб-сайте HowToOperateYourHome.com он предоставляет высококачественные маркетинговые материалы, которые помогают профессиональным домашним инспекторам развивать свой бизнес. Copyright © 2015 Том Фейза, Mr. Fix-It, Inc. Воспроизведено с разрешения. Посетите HowToOperateYourHome.com или www.htoyh.com для получения дополнительной информации о строительстве, книг, статей, маркетинга и иллюстраций для домашних инспекторов.
