Какие требования к котельной в частном доме для газа 2021 году?

При расположении котельной в индивидуальном жилом доме (частный дом, коттедж или дача) необходимо соблюдать минимальные требования к площади и  объему котельной, а также к устройству вентиляции и оконных и дверных проемов.

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2021 году:

• Обязательные нормы СП62. 13330.2011, регламентирующие параметры подключаемых газовых сетей и допустимое расстояние между этими линиями и остальными коммуникациями (от 0,2 м по вертикали и 1 м по горизонтали между водопроводом и канализацией, от 0,5 м между силовыми кабелями при наличии защитных стенок и от 1 м – во всех остальных случаях).

• Нормы СП 42-101-2003, определяющие минимальную площадь естественного остекления (от 0,8 м2 при толщине стекол от 3 мм или 0,03м2/1м3), допустимую высоту стен (от 2 м при производительности котлов ниже 60 кВт, от 2,5 – во всех остальных случаях), потребность в трехкратном воздухообмене в течение 1 ч (при необходимости – принудительном), наличие наружной выходной двери и требования к огнестойкости конструкций и расстояния от газового оборудования до стен из несгораемых материалов.

• Рекомендуемые нормы МДС 41-2.2000, оговаривающие минимальный объем котельной (от 15 м3 при мощности оборудования в пределах 60 кВт с добавлением 0,2 м3 на каждый 1 кВт сверху).

• Рекомендуемые нормы СП 60.13330.2012, регламентирующие правила организации воздухообмена и выводов продуктов сгорания и общие требования к системам отопления (включая индивидуальные). В частности, они обязуют устанавливать в частных котельных системы загазованности и запорные клапаны для отключения газа.

• СП 402.1325800.2018, определяющий правила проектирования систем газопотребления в жилых домах, отапливаемых газом, действующий с 06.06.2019 г.

Важный момент: Большинство приведенных нормативов носят рекомендательный характер и не всегда согласованы друг с другом или действующими ранее стандартами. Из-за возможных разночтений точные требования к частным котельным обязательно уточняются в местных газовых службах заранее до начала составления проекта. При попытке переделки отдельных помещений в ранее эксплуатируемых домах и незначительных отклонениях от норм утверждающие органы могут пойти навстречу владельцам домов, но при проектировании дома с котельной любого типа с нуля все требования должны быть учтены и выполнены в полной мере.

Специалистами Загородного Сервиса газифицировано более 500 домов в Екатеринбурге и области. Мы знаем все требования служб технического надзора Екатеринбрггаза, Газэкса и Газпрома, предъявляемые к газовым котельным.

Учесть все требования газовых служб проще всего на этапе строительства дома. И если вы планируете газифицировать ваш дом, то наш специалист может еще на этапе строительства дома выехать, провести осмотр будущей котельной, дать все необходимые рекомендации, следую которым вы просто и быстро сможете газифицировать ваш дом в будущем.

Оставьте заявку или позвоните нам, и мы поможем в решении Ваших задач!

Заказать услугу

Подписаться на
рассылку

Будьте в курсе последних новостей отрасли

Подписаться

Можем профессионально для вас выполнить:

Нужна консультация специалиста?

Поделиться

Назад к списку

Требования к газовой котельной в частном доме

Содержание

• Основные требования к газовой котельной
• Размещение газовой котельной
• Агрегаты газовой котельной
• Помещение для приборов контроля
• Требования к расширительному баку
• Требования к размерами и устройству газовой котельной
• Требования к фундаменту газовой котельной

Построили дом – стройте котельную в рамках и по указке инструкции. Примерно так звучит основная мысль государственных требований в СНиП, называемых строительными нормами и правилами, к организации работы котельных устройств частного дома. Изложены они в своде правил за номером СП 60.13330.2012, утвержденном постановлением правительства 1521 от 2014г.

Большинство положений из СНиП для газовой котельной в частном доме направлено на организацию безопасной работы с газом и газовым оборудованием.

Основные требования к газовой котельной

Условно требования к газовой котельной в частном доме можно сгруппировать на основные позиции:

• Требования к установке и монтажу котельного оборудования;
• Основные правила подведения и обеспечения функционирования газовых, электро и водных коммуникаций;
• Строительные нормы для здания котельной, обеспечения вентиляции и требований безопасности.

Совет! Документ большой и тяжелый для восприятия, и изучать его требования лучше в комплексе с множественными комментариями на тематических форумах об устройстве газовой котельной в частном доме.

Газовая котельная для частного дома требует немалых затрат, и дороже будет переделывать ее, если допущены ошибки, или ужесточились требования закона. При строительстве частного дома стоит позаботиться заранее о помещении, где будет находиться котел и вспомогательное оборудование. Требований много, и соответствие нормам будут проверять и пожарные, и службы газового хозяйства, поэтому большинство проблем необходимо продумать заранее.

После эскизного планирования расположения и размеров выполняется проект газовой котельной для частного дома. Требуемую работу выполняют проектные организации и фирмы, имеющие лицензию и допуск к работам. Зачастую в качестве основы для проектного решения используется типовой вариант с привязкой на местности. На этом этапе исполнителями могут допускаться неточности и ошибки в деталях котельной. Поэтому до окончательного утверждения и согласования проекта газовой котельной во всех инстанциях будет полезным самостоятельно сравнить детали чертежа с требованиями правил.

Переделывать будет дороже и сложнее.

Для выполнения проектной и сметной документации необходимо предварительно составить список требований для оборудования будущей газовой котельной и собрать паспортные данные приборов и сертификаты соответствия устройств.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм². Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Помещение для приборов контроля

В котельной обязательно оборудуется закрытый и защищенный отсек для установки приборов контроля и учета расхода газа. Если в конструкции котла используется открытая камера сгорания газа, в помещении котельной устанавливается прибор контроля содержания продуктов сгорания в воздухе.

В помещении, согласно требованиям, выполняется окно с фрамугой для притока воздуха и естественного освещения днем.

Требования к расширительному баку

Горячий теплоноситель выходит из котла в распределительный коллектор и закачивается в системе отопления насосом циркуляции. По требованию норм безопасности в системе должен быть установлен расширительный бачок для компенсации забора воды и аварийный клапан сброса давления. В систему также врезают устройство подпитки водой основного отопительного контура.

В последнее время для выполнения контура отопления используют двухслойные полипропиленовые трубы с алюминиевым усилителем. СНиПом допускается использование пластиковых сертифицированных труб для систем отопления при условии соблюдения требований к теплоносителю: давления не более 3 бар и температуры не более 105^оС.

Работу газового котла обеспечивают система газового подвода, горелок и автоматики, контролирующей процесс сжигания природного газа. Один или два электровентилятора подают воздух в камеру сгорания.

Зачастую в газовых котельных устанавливают два котла – основной, рассчитанный на проектную мощность отопления, и вспомогательный. Меньший по мощности востребован для получения горячей воды в период отсутствия отопления.

Требования к размерами и устройству газовой котельной

Перечень основных требований СНиП к размерам и устройству газовой котельной в частном доме:

1. Помещение котельной должно быть выполнено по капитальной схеме из камня или негорючих материалов, на бетонном фундаменте. Требования к общему объему газовой котельной в частном доме определены в 15 кубов внутреннего пространства, с потолками не менее 250см;
2. Вход в котельную, равно как и бетонное основание — подушка, на которую будет смонтирован котел, приподнимается над уровнем пола в 20см. Требуется высокая огнестойкость — показатель расхождения огня по конструкции должен быть равен нулю. Входная дверь из жилого помещения выполняется из негорючих и термостойких материалов, с герметичным уплотнением контура. Кроме того, в газовой котельной обязательно наличие отдельного наружного входа с дверью, надежно закрывающей вход от атмосферных осадков;
3. Котельная оборудуется приточно-вытяжной системой. Вентиляция в газовой котельной частного дома должна обеспечивать трехкратную замену воздуха за час с возможностью отсечения фронта горения специальными перегородками в сторону жилого помещения.
4. Забор воздуха для газового котла осуществляется снаружи, вход в трубу обязательно закрывается сеткой и колпаком, препятствующим попаданию насекомых и птиц, а также снега и дождя в воздуховод.
5. Продукты сгорания выбрасываются по теплоизолированной трубе на крыше с подветренной стороны, на расстоянии около метра от выхода вентиляционных каналов;

6. Система удаления продуктов сгорания газа должна иметь теплоизоляцию и датчик остановки работы вытяжного вентилятора;
7. В системе отопления, кроме бойлера и расширительных емкостей, должен быть выполнен кран аварийного слива теплоносителя в систему канализации;
8. Электропроводка в обязательном порядке укладывается в металлические трубы, органы управления автоматикой работы горелок и электромоторов, выключатели освещения выносятся за пределы котельной в водонепроницаемый бокс, лампа освещения монтируется в герметичном плафоне;
9. Газовый котел должен быть заземлен в соответствии с требованиями монтажа силового электрооборудования.

Строительные нормы для газовой котельной в частном доме требуют также учесть ряд вспомогательных условий для обеспечения безопасности работы оборудования.

Прежде всего, вся электропроводка по сечению и типу изоляции должна соответствовать суммарной пиковой мощности электродвигателей вентиляции и подачи воздуха в горелочное устройство.

Требования к фундаменту газовой котельной

Для фундамента газового котла используют бетонную смесь с высоким содержанием кварцевого песка или дополнительный металлический лист, толщиной до 5мм.

Фланцевые соединения труб горячей воды и отопления должны быть окрашены светлой краской и теплоизолированы. В местах захода труб с водой и теплоносителем в бетон или грунт в обязательном порядке выполняется гидроизоляция поверхности.

Одно из требований пожарной безопасности: в  котельной не должны храниться посторонние предметы, захламляющие пространство, и, тем более, горючие или воспламеняющиеся материалы.

Важно! Работа горелок, даже в изолированном пространстве, генерирует сильный шум, поэтому размещение газовой котельной в изолированном строении значительно уменьшит шумовую нагрузку.

СНиПом допускается установка в одном контуре с газовым котлом дополнительного котла, работающего на альтернативном твердом или жидком топливе, при условии выполнения требований по хранению и подводу в камеру горения топлива, отдельных отвода продуктов горения и подвода воздуха. Но при этом сопротивление теплообменников обоих котлов должно быть одинаковым.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

правила установки и советы по безопасной эксплуатации

Согласитесь, что сделать свой дом безопасным, игнорируя требования по установке газового котла в частном доме, не получится. Это правильно? Только проблема в том, что в профильных документах сложно разобраться, так как область применения регламентирована десятками СНиП, ГОСТ.

Но эту проблему может и поможет эта статья. В которой рассказывается, как правильно установить котел, что станет основой его дальнейшей безопасной эксплуатации.

Содержание статьи:

• Нормативная база
• Как установить котел?
• Этап монтажа оборудования
  • Этап №1 – проект установки
  • Этап 2 – утверждение проекта
  • Этап 3 – установка газового котла
  • Этап 4 – проверка работоспособности
• котлы
• Выводы и полезное видео по теме

Нормативная база

Неправильное использование газового оборудования часто приводит к негативным последствиям. Поэтому государство до мелочей регламентировало эту сферу.

И, ввиду этой особенности, один, даже объемный документ не сможет вместить всю необходимую информацию.

Все необходимые правила установки газовых котлов изложены в соответствующих инструкциях. Но проблема в том, что их много и на знакомство с ними уйдет немало времени. Поэтому в большинстве случаев приходится полагаться на специалистов

В итоге всевозможных инструкций действительно много. Например, регулируются отдельные смежные вопросы:

• СП-401.1325800.2018, в котором изложены правила проектирования всех видов систем газопотребления в жилых домах;
• СП 62.13330.2011, где указано, какое должно быть давление газа, как прокладывать трубы к котлу и т.д.
• ГОСТ с номерами Р 52318-2005; Р 58121.2-2018; 3262-75. Где указано, какие трубы и соединительные элементы можно и нужно использовать при установке газового котла. Кроме того, описаны стальные и другие виды газопроводов. А также указаны их характеристики;
• ГОСТ 27751-2014; СП 20.13330. Эти документы устанавливают требования к нагрузке на наружные и внутренние газопроводы, используемые для установки котлов;
• СП 402.1325800.2018, устанавливающий правила подключения котлов к электрическим сетям;
• СП 28.13330, а в некоторых случаях и ГОСТ 9. 602-2016, в котором описаны методы борьбы с коррозией;
• СНиП 21-01-97. В этом документе изложены меры безопасности, которые следует соблюдать при эксплуатации зданий, в том числе отапливаемых газовыми котлами. А также произвел деление строительных материалов на горючие, негорючие. А такая информация важна при оборудовании помещения, в котором будет размещаться котел.

Кроме того, следует ознакомиться с правилами, изложенными в СП 60.13330.2016 (Данный документ является актуализированной версией известных СНиП 41-01-2003). Ведь именно в этом подзаконном акте указано, что для отопления жилья можно использовать индивидуальные источники отопления и какими они должны быть.

И это далеко не все, что нужно знать для гарантированно правильного размещения котла и дальнейшей безопасной эксплуатации.

Соблюдение действующих требований при установке котлов является обязательным. Так как в противном случае указанный агрегат просто не будет допущен к использованию. А за несанкционированное подключение предусмотрены серьезные санкции в виде крупных штрафов (от 10 тысяч рублей). Об этом говорится в ст. 7.19Кодекса об административных правонарушениях, а также в ст. 215.3

УК РФ И, если, например, возник вопрос, зачем нужно знать меры безопасности или нагрузки на трубы при строительстве. Тогда следует помнить, что установленный котел будет допущен к эксплуатации. И, при несоблюдении установленных правил, изложенных в соответствующем документе, придется устранять выявленные недостатки.

В случае, когда купленный газовый котел установлен в собственном деревянном доме и не соблюдены требования по размерам фундамента, который в любой момент должен превышать габариты котла не менее чем на 30 см. Тогда вместо того, чтобы наслаждаться комфортом, придется демонтировать конструкцию и выполнять работы по новой.

Как установить котел?

Не стоит затевать установку газового котла. И даже не от определения модели котла, а от выяснения, можно ли вообще это сделать.

Почему стоит обратиться в Горгаз (Райгаз) для получения технических условий, а заодно и разрешения на выполнение проекта котельной.

Свяжитесь с горгазом письменно. Необходимо подать заявление, к которому в обязательном порядке прилагаются:

• копии документов, подтверждающих, что заявитель является собственником здания и прилегающего земельного участка;
• . Этот пункт актуален только в том случае, если котельная будет располагаться в отдельном здании, которого пока нет.

Заявитель также должен подтвердить свою личность.

Процедура установки газового котла должна быть инициирована подачей заявки – и это тоже установленное правило. Как и все остальные этапы этой процедуры

Представленный документ должен содержать запрос и указывать планируемый расход газа. Если ее точная стоимость неизвестна, а у собственника недвижимости нет необходимых знаний для выполнения расчета, то данную услугу можно согласовать с представителями горгаза. Но для этого вам придется подать отдельную заявку.

Газовики обязаны выдать технические условия в установленный 10-дневный срок. Но реальность такова, что сроки зависят от загруженности специалистов того или иного поставщика газа.

Этапы установки оборудования

Получив техническое задание, можно приступать к установке котла. Вся процедура состоит из 4-х этапов.

К ним относятся: создание проекта, согласование проекта, установка котла, проверка оборудования. Игнорируйте вышеуказанные этапы, менять их местами нельзя.

Этап №1 — проект установки

Собственно, этот этап монтажа газового котла предназначен для определения точного перечня правил и норм, которые придется соблюдать.

Проектирование – обследование помещений и подготовка документации. И только после выполнения таких процедур владелец недвижимости узнает все правила, актуальные для его случая.

Их много, но все сводится к тому, чтобы система отопления, частью которой будет котел, могла:

• обеспечивать обогрев всех помещений здания до нормируемых температур (для жилых помещений этот показатель составляет 18-24°С), причем на протяжении всего отопительного периода;
• равномерно прогревать все помещения;
• обеспечивают гидравлическую и термическую стабильность. Простыми словами это означает, что система отопления в целом, как и сам котел, должны быть надежными и стабильными на протяжении всего жизненного цикла, вне зависимости от условий эксплуатации.

Данные требования не являются общими – это конкретные и жесткие нормы, изложенные в СП 60.13330.2016, и они являются основополагающими.

Для понимания: если котел не обеспечивает нагрев воздуха до комфортных температур, будет ли иметь значение правило, которое говорит о том, каким должен быть минимальный размер существующего газового котла в конкретном частном доме?

Следовательно, производительность газового котла необходимо определять с учетом:

• площадей помещений, которые агрегат будет обогревать;
• теплопотери здания;
• Климатические условия региона.

Изначально следует обратить внимание на то, что запрещено делать при установке котла.

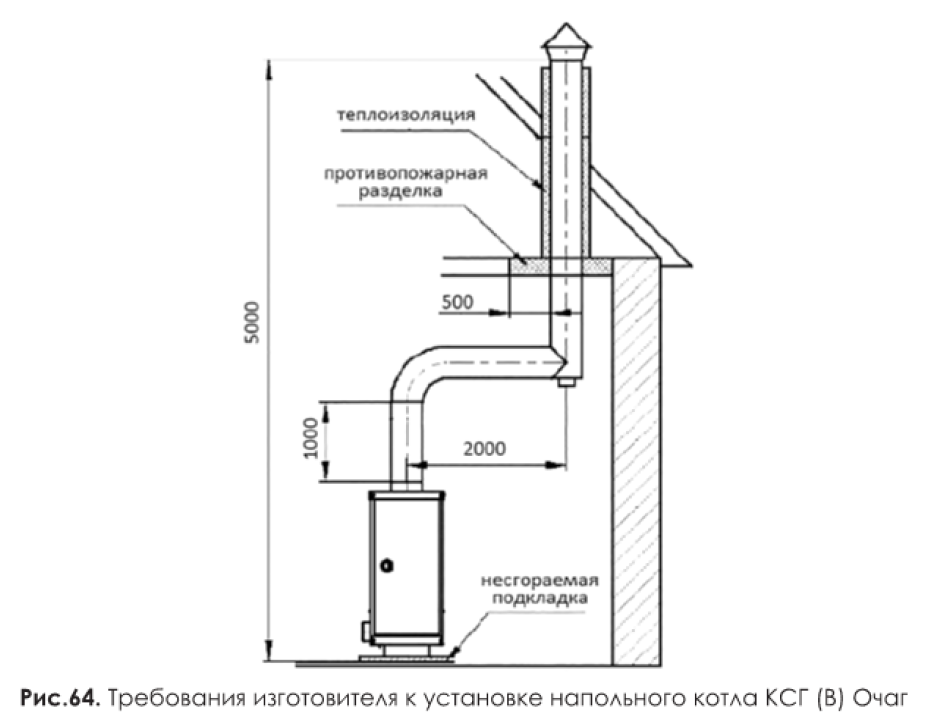

На схеме приведены требования к минимальным размерам и расстояниям, актуальные для всех случаев безопасного использования газовых котлов

А именно, нельзя размещать газовое оборудование на поверхностях из горючих материалов. Например, на деревянной основе. Опасно и поэтому запрещается устанавливать котлы на балконах, лоджиях, в подвалах и других местах, где процедура вентиляции затруднена.

Если планируется использование сжиженного углеродного газа, то также запрещается размещать котел на первом этаже. Помещения, которые используются для отдыха, являются самыми неподходящими помещениями для размещения отопительного оборудования. Кроме того, двери из котельной не должны выходить в комнаты отдыха – это тоже следует учитывать при проектировании.

Помещение, в котором устанавливается котел, должно соответствовать ряду требований, а именно:

• площадь должна быть не менее 4 м²;
• минимальный объем помещения 7,5 м³. Причем актуальна такая норма только для котлов, мощность которых не более 30 кВт. Если указанная характеристика агрегатов выше, то минимальный объем котельной должен быть 13,5 м³. А при мощности 60 кВт – 15 м³;
• высота помещения должна быть не менее 2,2 м при мощности котла до 30 кВт. Если производительность превышает указанное значение, то минимальная высота составит 2,5 м;
• помещение должно быть оборудовано дверью с проемом 0,8 м.

Особое внимание при оборудовании котельной следует уделить окнам. Которые должны обеспечивать помещение достаточным уровнем освещения для выполнения необходимых операций по управлению котлом, а также служить для вентиляции помещений. Последний пункт является критическим.

Поэтому главное требование – оборудовать котельные окна в обязательном порядке. При этом площадь остекления должна составлять 0,03 м² на каждый 1 м³ площади помещения.

На схеме указаны минимальные расстояния между установленным газовым котлом и ближайшими поверхностями. Такие стандарты следует учитывать во всех случаях.

Для установки подходят только распашные окна, которые к тому же обязательно открываются наружу. Эта конструктивная особенность в критических ситуациях позволит быстро проветрить помещение, например, при утечке газа. А в ряде ситуаций последствия взрыва будут уменьшены или нивелированы.

В котельной подведены:

• вода — для обеспечения системы отопления теплоносителем;
• Канализация, которая необходима для слива теплоносителя.

Помещение, в котором впоследствии будет установлен котел, должно быть оборудовано дымоудалением.

При этом труба для отвода продуктов сгорания должна быть выше уровня крыши. В ряде случаев такое правило может не соблюдаться, но целесообразность такого решения придется доказывать.

При монтаже котлов допускается применение медных, стальных и полиэтиленовых труб. А вот в специализированном СП, обозначенном номером 28.13330, рекомендуется использовать последний вид изделия

Все вышеперечисленные требования актуальны и для деревянных домов. Разница лишь в том, что при мощности котла более 60 кВт минимально допустимый объем помещения должен составлять 27 м³. При этом монтаж должен производиться на фундамент из негорючих материалов, которые также должны защищать деревянные стены от воздействия высоких температур.

Следует знать, что к помещению, его оборудованию и газоснабжению предъявляется множество требований. Поэтому проектированием должны заниматься специалисты. Также предлагаем ознакомиться со схемами котельных для частного дома. Подробнее — см.

2 этап — согласование проекта

Если на этапе создания определены требования и нормы, которые сделают работу системы отопления эффективной и безопасной, то при согласовании осуществляется контроль правильности их выбора.

Указанная процедура выполняется ответственными лицами горгазов (рыегазов). При этом в их задачу не входит выявление недостатков и отказ от проекта. Поэтому большинство перечисленных правил в предыдущем пункте можно корректировать.

Если проект установки котла не соответствует требованиям соответствующего законодательства, то он будет возвращен без согласования. Но газовики обязаны указать причину, а также способы ее устранения.

Например, если площадь помещения чуть меньше требуемых 4 м² и нет возможности ее увеличить, будет разрешена установка котла. Но чтобы компенсировать недостаток, площадь остекления окна придется сделать больше. Аналогичные корректировки используются и во многих других случаях.

И оптимальным будет то решение, которое предусмотрено еще на этапе создания проекта. Поскольку это сокращает время, необходимое для установки котла, это также снижает затраты. Но для принятия оптимального решения нужны не только знания, но и опыт, который есть только у специалистов, с которым следует считаться.

Тем не менее, описанная особенность согласования актуальна только для случаев, когда дом уже сдан в эксплуатацию.

Если жилье еще строится, то необходимо строго соблюдать правила. А, если таких возможностей нет, то в нормах проектирования указано, что газовую котельную в частном доме размещать нельзя, то есть для этих целей следует использовать пристройку или отдельно стоящее здание.

3 этап — установка газового котла

Особенность этой процедуры в том, что необходимо строго соблюдать нормы и требования, использованные при создании проекта. Так как оплатить их бесплатное толкование можно позже, на этапе проверки.

При правильном подходе руководящие документы делают многое. Например, если собственник здания заботится об эстетических свойствах котельной, то большую часть коммуникаций можно спрятать в воротах. Но, когда решено сделать это с трубами газопровода, то необходимо будет провести ряд мероприятий по повышению их коррозионной стойкости

Установить котел может любой человек, то есть это не обязательно должны быть специалисты специализированных организаций. Но следует помнить, что это не освобождает от соблюдения технологии, техники безопасности и всех прочих требований.

Этап 4 — Проверка работоспособности

Проверка работоспособности оборудования и правильности его монтажа является обязательным этапом перед пуском оборудования. Проверка призвана выявить все нарушения и несоответствия требованиям с целью предотвращения возможных негативные последствия.

Работники Горгаза проводят необходимые проверки, которые по результатам проверок и первого пуска составляют акт, подтверждающий выполнение требований к установке.

А для того, чтобы начать полноценную работу системы отопления, вам нужно будет следовать последнему правилу — взять полученное разрешение в горгаз.

Советы по безопасной эксплуатации котлов

При использовании отопительного оборудования следует помнить, что регулярное выполнение всего нескольких простых и универсальных правил поможет избежать неприятностей.

Следует помнить, что подбор котла, всего сопутствующего оборудования, в том числе трубопроводов, котла, счетчиков, также осуществляется в соответствии с правилами и требованиями, так как их характеристики и возможности должны позволять создать эффективную и безопасную система

Предварительно убедиться в отсутствии утечки газа, которая определяется специфическим и неприятным запахом. Затем нужно проветрить помещение и проверить наличие тяги. Также обеспечьте беспрепятственную подачу воздуха в котел, что снизит вероятность затухания пламени.

Не прислонять предметы к обогревателю. В котельной запрещается хранить взрывоопасные и пожароопасные предметы, вещества, жидкости. Например, дрова, емкости с бензином, бумага и тому подобное. Также запрещается хранить в котельной запасные баллоны для сжиженного газа.

Необходимо регулярно контролировать работу газового котла. При отключении агрегата на длительный период, например, в межсезонье, необходимо перекрыть газовый кран и подачу воды. Также необходимо отключить агрегат от сети.

Котел можно чистить только в выключенном и обесточенном состоянии. Наладочные и другие ответственные работы следует избегать лицам, не имеющим соответствующих знаний, навыков и специального инструмента.

К работе с котлом не допускаются неподготовленные люди — дети и пожилые люди. Также в обязательном порядке следует помнить, что при обнаружении утечки газа следует немедленно прекратить использование котла и сообщить о неисправности газовой службе.

Выводы и полезное видео по теме

Первый видеоматериал дает возможность ознакомиться с правилами установки настенных котлов:

В следующем материале представлена ​​информация о требованиях к установке напольных котлов:

В многочисленных подзаконных актах изложены сотни требований, которые необходимо учитывать при установке котла в доме. Но большинство из них не догмы. И, если нет возможности точно соблюсти какое-то правило, то его можно обойти, причем, на законных основаниях. Но такими вопросами, для поддержания должного уровня безопасности, должны заниматься специалисты.

А с какими трудностями вы столкнулись при установке газового котла и как вам удалось с ними справиться? Пожалуйста, поделитесь своим опытом с другими посетителями нашего сайта. Оставляйте свои комментарии, задавайте вопросы в блоке ниже.

Глава 20: Бойлеры и водонагреватели, Жилищный кодекс штата Нью-Йорк 2020 г.

arrow_whiteCODES

Жилищный кодекс штата Нью-Йорк 2020 г. специально для котлов и водонагреватели. Положения настоящей главы применяются к электроприборам в целом независимо от источника энергии. Газовые котлы и водонагреватели также рассматриваются в главе 24; следовательно, к таким приборам применяются обе главы 20 и 24.

Напоминание о разработке кода: предложения по изменению кода в этой главе будут рассмотрены IRC — Комитетом по разработке правил для сантехники и механики в течение цикла разработки правил 2018 года (группа A). См. объяснение на стр. iv.

M2001.1 Установка

В дополнение к требованиям настоящего стандарта установка котлов должна соответствовать инструкциям производителя. Паспортные данные изготовителя, заводская табличка и инструкция по эксплуатации постоянного типа должны быть прикреплены к котлу. Регуляторы котлов должны быть настроены, отрегулированы и проверены установщиком. Монтажник должен предоставить полную схему управления вместе с полной инструкцией по эксплуатации котла. Котлы, работающие на твердом и жидком топливе, должны быть обеспечены воздухом для горения в соответствии с требованиями главы 17. 9.0003

M2001.1.1 Стандарты

Комплектные котлы, работающие на жидком топливе, должны быть перечислены и маркированы в соответствии с UL 726. Комплектные электрические котлы должны быть перечислены и маркированы в соответствии с UL 834. Котлы, работающие на твердом топливе, должны быть перечислены и маркированы в соответствии с UL 2523. Котлы должны быть спроектированы, изготовлены и сертифицированы в соответствии со стандартом ASME для котлов и сосудов под давлением , раздел I или IV. Органы управления и предохранительные устройства для котлов с расходом топлива 12 500 000 БТЕ/ч (3663 кВт) или менее должны соответствовать требованиям ASME CSD-1. Газовые котлы должны соответствовать требованиям, перечисленным в главе 24.

M2001.2 Зазор

Котлы должны быть установлены в соответствии с их перечнем и этикеткой.

M2001.3 Клапаны

Каждый котел или модульный котел должен иметь запорный клапан на подающем и обратном трубопроводе. В многокотловых или многоблочных котельных установках каждый котел или модульный котел должен иметь отдельные запорные клапаны на подающем и обратном трубопроводе.

Исключение: Запорная арматура не требуется в системе с одним паровым котлом низкого давления.

M2001.4 Установка, устойчивая к затоплению

В зонах, опасных для затопления, указанных в Таблице R301.2(1), бойлеры, водонагреватели и их системы управления должны быть расположены или установлены в соответствии с Разделом R322.1.6.

Схемы Upcodes

M2002.1 Средства обеспечения безопасности

Электрические и механические средства управления и устройства безопасности для котлов должны быть перечислены и маркированы.

M2002.2 Датчики водогрейного котла

Каждый водогрейный котел должен быть оборудован манометром и манометром температуры или комбинированным манометром и манометром температуры. Манометры должны показывать температуру и давление в пределах нормального диапазона работы системы.

M2002.3 Манометры паровых котлов

Каждый паровой котел должен иметь водомерное стекло и манометр. Манометр должен показывать давление в пределах нормального диапазона работы системы. Мерное стекло должно быть установлено так, чтобы его средняя точка находилась на нормальном уровне воды.

M2002.4 Клапан сброса давления

Котлы должны быть оборудованы клапанами сброса давления с минимальной номинальной пропускной способностью для обслуживаемого оборудования. Клапаны сброса давления должны быть настроены на максимальную мощность котла. Слив должен подаваться в канализацию самотеком в пределах 18 дюймов (457 мм) от пола или в открытый приемник.

M2002.5 Отсечка по малой воде котла

Паровые и водогрейные котлы должны быть защищены устройством отключения по малой воде.

Исключение: Отсечка при низком уровне воды не требуется для змеевиковых и водотрубных котлов, требующих принудительной циркуляции воды через котел и защищенных датчиком расхода.

M2002.6 Эксплуатация

Элементы управления отсечкой при низком уровне воды и датчики расхода, требуемые разделом M2002.5, должны автоматически останавливать процесс горения прибора, когда уровень воды падает ниже минимального безопасного уровня воды, установленного производителем или когда расход циркуляционной воды меньше, чем требуется для безопасной работы прибора, соответственно.

M2003.1 Общие положения

Водогрейные котлы должны быть снабжены расширительными баками. Расширительные баки без давления должны быть надежно прикреплены к конструкции или котлу и поддерживаться таким образом, чтобы выдерживать удвоенный вес бака, наполненного водой. Должны быть предусмотрены условия для опорожнения баков без давления без опорожнения системы.

M2003.1.1 Расширительные баки под давлением

Расширительные баки под давлением должны соответствовать объему и производительности системы. Резервуары должны выдерживать гидростатическое испытательное давление, в два с половиной раза превышающее допустимое рабочее давление системы.

M2003.2 Минимальная вместимость

Минимальная вместимость расширительных баков определяется по таблице M2003.2.

ТАБЛИЦА M2003.2

РАСШИРИТЕЛЬНЫЙ БАК МИНИМАЛЬНАЯ ОБЪЕМНОСТЬ ^a ДЛЯ ПРИНУДИТЕЛЬНЫХ СИСТЕМ ГОРЯЧЕЙ ВОДЫ

9034 8 903 49 50 9 0369

ОБЪЕМ СИСТЕМЫ b 9 0344 (галлоны)	ПОД ДАВЛЕНИЕМ МЕМБРАННЫЙ	БЕЗГРАНИЧНЫЙ ТИП
10	1,0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
4,0	7,5
60	5,0	9,0
70	6,0 903 56	10,5
80	6,5	12,0
90	7,5	13,5
100	8,0	15,0

Для SI: 1 галлон = 3,785 л, 1 фунт на квадратный дюйм = 6,895 кПа, °C = [( °F)-32]/1,8.

1. При средней температуре воды 195°F, давлении наполнения 12 фунтов на кв. дюйм и рабочем давлении не более 30 фунтов на кв. дюйм.
2. Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

M2004.1 Общие положения

Водонагреватели, используемые для подачи горячей питьевой воды и горячей воды для отопления помещений, должны быть установлены в соответствии с этой главой, главой 24, главой 28 и инструкциями производителя.

M2005.1 Общие положения

Водонагреватели должны устанавливаться в соответствии с главой 28, инструкциями производителя и требованиями настоящего стандарта. Водонагреватели, установленные на чердаке, должны соответствовать требованиям Раздела M1305.1.2. Газовые водонагреватели должны соответствовать требованиям Главы 24. Бытовые электрические водонагреватели должны соответствовать UL 174. Жидкотопливные водонагреватели должны соответствовать UL 732. Солнечные тепловые водонагреватели должны соответствовать Главе 23 и SRCC 300. Твердые водонагреватели, работающие на топливе, должны соответствовать UL 2523.

M2005.2 Запрещенные места

Водонагреватели, работающие на топливе, не должны устанавливаться в помещении, используемом в качестве кладовой. Водонагреватели, расположенные в спальне или ванной комнате, должны быть установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения. Установка прямоточных водонагревателей внутри корпуса не требуется.

Upcodes Diagrams

M2005.2.1 Доступ к водонагревателям

Доступ к водонагревателям, расположенным на чердаке или в подвальном помещении, допускается через чулан, расположенный в спальне или ванной комнате, где вентиляция этих помещений в соответствии с этим кодексом.

M2005.3 Электрические водонагреватели

Электрические водонагреватели должны быть установлены в соответствии с применимыми положениями глав 34–43.

M2005.4 Дополнительные водонагревательные устройства

900 02 Устройства для нагрева питьевой воды, Использование теплообменников хладагент-вода должно быть одобрено и установлено в соответствии с инструкциями изготовителя.

M2006.1 Общие положения

Нагреватели для бассейнов и спа должны устанавливаться в соответствии с инструкциями производителя по установке. Масляные нагреватели для бассейнов должны соответствовать UL 726. Электрические нагреватели для бассейнов и спа должны соответствовать UL 1261. Нагреватели воды для бассейнов и спа с тепловыми насосами должны соответствовать UL 19.95 или CSA C22.2 № 236.

Исключение: Переносные жилые спа-бассейны и переносные жилые спа-бассейны должны соответствовать требованиям UL 1563 или CSA C22.2 № 218.1.

M2006.2 Зазоры

Зазоры не должны препятствовать доступу воздуха для горения, вытяжному колпаку или выходу дымохода или доступу для обслуживания.
