Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Галерея изображений

Фото из

Принципиальная особенность двухтрубных систем отопления заключается в том, что для обслуживания каждого прибора подводятся две трубы

Нагретый в котле теплоноситель поступает в приборы по магистрали, именуемой подачей, остывший — отводится по трубе, называемой обраткой

Двухтрубный тип устройства отопления обеспечивает поставку во все приборы нагретого теплоносителя практически одной температуры

В двухтрубных вариантах устройства контуров отопления нет никаких ограничений по площади обустраиваемого дома, этажности и сложности системы

Недостатки двухтрубных контуров отопления состоят в расходе материалов, превышающем однотрубные аналоги почти в два раза

Преобладающее число коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя встречаются и однотрубные

Коллекторные схемы устройства систем отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

Скрыть в строительных конструкциях можно не только трубы коллекторной схемы, но и коммуникации тройниковой разводки, выполненной полимерными трубами

Принцип устройства двухтрубного отопления

Трубы для нагретого и остывшего теплоносителя

Главное практическое преимущество двухтубных схем

Отсутствие ограничений по площади и сложности

Экономические минусы использования двух труб

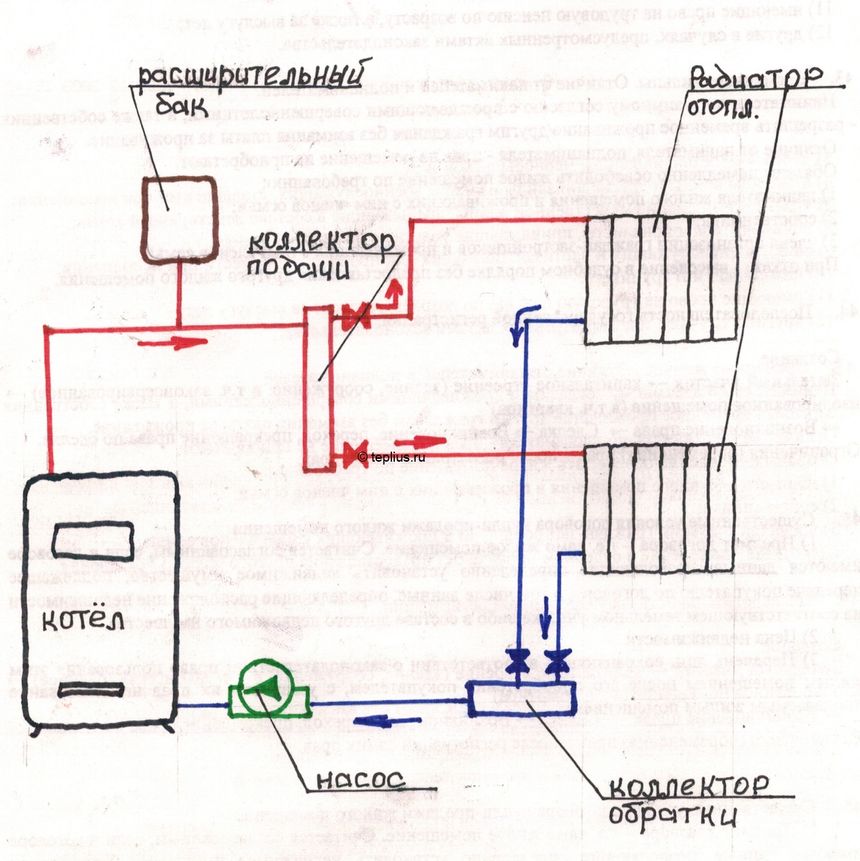

Коллекторные разновидности отопительных схем

Лучевая разводка труб от коллектора в конструкции пола

Эстетические приоритеты скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

Отличительная черта двухтрубной системы — наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

В этом варианте к подключается две трубы:

• Первая – подающая, по которой теплоноситель попадает в батарею.
• Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом — все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные , поскольку его преимущества очевидны и очень весомы:

• Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
• Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы — возможность эффективной регулировки температуры в помещении

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

Двухтрубная схема отопления открытого типа — самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображений

Фото из

Специфика устройства открытых систем отопления

Двухтрубное отопление с естественным движением

Удаление воздуха в схемах с нижней разводкой

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж , который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображений

Фото из

Обязательный компонент закрытых схем отопления — экспанзомат — расширительный бачок в виде замкнутой капсулы с резиновой грушей внутри

Закрытые отопительные системы предопределяют использование в устройстве циркуляционного насоса, благодаря которому располагать котел можно в любом удобном месте и прокладывать трубу подачи ниже радиаторов

Приборы двухтрубных систем отопления для балансировки оборудуются терморегуляторами, для отвода излишков воздуха автоматическими или механическими воздухоотводчиками

Закрытые контуры отопления требуют обязательной установки группы безопасности, состоящей из воздухоотводчика для всей системы, манометра и предхранительного клапана, сбрасывающего излишки теплоносителя при превышении давления

Закрытый расширительный бачок для отопления

Расположение котла и приборов в закрытых схемах

Воздухоотводчики и балансировочные устройства радиаторов

Группа безопасности двухтрубной закрытой системы

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается , двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

• неэстетичный вид комнат;
• большой расход труб и комплектующих;
• отсутствие возможности обогрева помещений большой площади;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
• дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.

Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему  и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

• Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает прокладка труб по низу помещения.
• Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
• Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.

Схема двухтрубной системы отопления с нижней разводкой, инструкция по монтажу своими руками

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления.

Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

Двухтрубная система отопления в частном доме

Главная » Отопление » Отопление в доме

Двухтрубная система отопления дома имеет единственный недостаток перед однотрубной — это двойное количество материалов. Что касается пользовательских параметров отопления двухэтажного дома, то преимущество очевидно.

Содержание

1. Плюсы двухтрубной системы отопления
2. Один, два этажа или больше?
3. Если установлен коллектор
4. Трубы отопления

Плюсы двухтрубной системы отопления

В частном доме вполне возможно обустроить однотрубную систему, однако все помещения будут прогреваться неравномерно. В последний радиатор по ходу теплоносителя вода поднимается после того, как прогреет все предыдущие. Как бы ни была проложена тепломагистраль: верхняя или нижняя, температура воды в разных батареях будет сильно отличаться.

Принципиальная схема двухтрубного отопления

Двухтрубное отопление частного дома освобождает владельцев от мыслей о температуре батарей. Возможна укладка труб лучевым способом или горизонтальная. В любом случае температура воды не во всех радиаторах в доме разная. При желании владелец может прикрутить к радиатору клапан подачи охлаждающей жидкости и тем самым сделать его прохладнее. При двухтрубной системе отопления дома вся тепломагистраль имеет одинаковое давление воды, а значит, можно взять насос послабее и он справится.

Учитывая низкое гидравлическое давление воды в системе, для отопления двухэтажного дома подходят и более тонкие трубы.

При двухтрубной системе отопления частного дома каждый из радиаторов можно заменить, снять, почистить и это никак не повлияет на работу системы. Для проведения подобных манипуляций с однотрубной системой придется остановить котел, слить воду.

Один, два этажа или больше?

Двухтрубное отопление частного дома справится с обогревом любой этажности, главное правильно подобрать мощность котла. В редких случаях его устанавливают с естественной циркуляцией. Однако на сегодняшний день это не слишком популярный способ, снижающий КПД системы, что редко встречается в современных схемах отопления частного дома.

Если установлен коллектор

Важно правильно выбрать место для коллектора или коллектора. Длина трассы при двухтрубной системе отопления частного дома до каждой батареи должна быть примерно одинаковой.

Если в двухтрубной схеме отопления частного дома не учитывать этот параметр, может измениться давление на магистрали. Это усложнит настройку системы. Самый оптимальный вариант установки коллектора при двухтрубной системе отопления двухэтажного дома – в месте, равноудаленном от каждой из батарей.

Трубы отопления

Следует отметить, что количество труб, необходимое для прокладки трассы с двухтрубной системой отопления двухэтажного дома, будет вдвое больше, чем для однотрубной. Естественно, это повысит общую оценку. Трубы подходят полипропиленовые, металлопластиковые или медные. А вот оцинкованные покупать не стоит.

Snowbirds: Как подготовить дом к зиме во время вашего отсутствия

Если вы снежная птица, направляющаяся на юг на зиму, есть несколько важных вещей, которые вы можете сделать, чтобы подготовить свой дом к зиме. Принятие правильных мер по подготовке к зиме может помочь защитить ваш дом от кражи, повреждения водой, сбоев в работе отопительной или электрической системы и других возможных угроз, пока вы отсутствуете в течение длительного периода времени.

Что такое подготовка к зиме?

Подготовка дома к зиме – это подготовка дома к зиме. Как правило, вы захотите принять эти профилактические меры этой осенью, в преддверии зимнего сезона. Предупреждение может помочь защитить от рисков повреждения из-за прорыва водопроводных труб и других проблем с домом и имуществом.

1. Не позволяйте вашему дому казаться незанятым

• Пересылайте почту, прекращайте доставку газет и попросите друга забрать вещи, которые могут быть оставлены у вашей двери.
• Наймите кого-нибудь для уборки снега после бури.
• Включите чувствительные к движению наружное и внутреннее освещение на таймеры и задайте их включение в разное время, чтобы отпугнуть бродяг.

2.

Примите меры для защиты вашего дома от воров

• Убедитесь, что ваши системы сигнализации находятся в рабочем состоянии и активированы.
• Надежные наружные двери и окна с врезными замками, петлями секретного типа. Установите скользящие замки или другие аналогичные замки безопасности на раздвижные стеклянные двери.
• Храните ценные вещи, которые вы не берете с собой, в сейф или другое безопасное место за пределами офиса.
• Не публикуйте информацию о своем отпуске или планах поездок в социальных сетях, так как потенциальные воры могут использовать эту информацию, чтобы узнать, когда ваш дом будет свободен.

3. Помогите избежать повреждения водой, отключив подачу воды

• Если труба лопнет или протечет, пока вас нет, это может привести к значительным повреждениям. Подумайте о том, чтобы полностью отключить подачу воды, если вы будете отсутствовать в течение длительного периода времени. Если ваш дом отапливается старой системой парового отопления, проконсультируйтесь со специалистом по отоплению, чтобы определить, безопасно ли отключать подачу воды для вашей конкретной системы отопления. Кроме того, если ваш дом защищен спринклерной системой пожаротушения, убедитесь, что вы не отключили воду в этой системе.
• Если вы отключили подачу воды, слейте всю воду из труб, открыв краны, и промойте унитаз, чтобы удалить воду из бачка и чаши. Подумайте о том, чтобы налить антифриз в бачки и чаши унитаза, чтобы предотвратить замерзание оставшейся воды. ¹ Всегда используйте нетоксичный антифриз, предназначенный для водопроводных систем.
• Вы можете нанять лицензированного сантехника для выполнения этих шагов. Сантехник также может подтвердить, что трубы полностью опорожнены, продув их сжатым воздухом.

4. Держите дом и водопровод в тепле

• Если вы решите не сливать воду из водопроводных труб, оставьте печь включенной, чтобы дом оставался теплым и трубы не замерзали.
• Установите температуру на уровне 55°F или выше, чтобы поддерживать температуру внутри полых и стенных полостей, где, вероятно, расположены водопроводные трубы, выше нуля. Держите двери комнаты и шкафа открытыми, это также может помочь теплу циркулировать и обогревать места, где расположены трубы.
• По возможности отключите подачу воды к стиральным и посудомоечным машинам, чтобы избежать протечек или поломки шлангов во время вашего отсутствия.
• Отключите источник тепла и подачу воды к водонагревателям (если они отделены от вашего котла).
• Рассмотрите возможность закрытия и слива наружных кранов, чтобы предотвратить повреждение водой из-за замерзания.
• Установите датчик расхода воды и датчик низкой температуры на основной водопровод и подключите их к постоянно контролируемой системе сигнализации или смартфону.
• Рассмотрите возможность оборачивания водопроводных труб нагревательной лентой, внесенной в список UL, и изоляции, если они находятся в неотапливаемых помещениях, таких как гаражи, подвальные помещения или чердаки. Используйте только нагревательную ленту с термостатическим управлением, если ваш водопровод пластиковый, и следуйте инструкциям производителя по установке.

5. Выполните плановое зимнее техническое обслуживание перед отъездом

Техническое обслуживание системы отопления

Прежде чем приступить к тренировке системы отопления этой зимой, найдите время для профилактического обслуживания. Это может помочь продлить срок службы вашей системы и выявить потенциальные проблемы.

Перед наступлением зимы:

• Перед наступлением холодов обратитесь к лицензированному специалисту для проверки и обслуживания системы отопления. Заправьте топливные баки перед отъездом и убедитесь, что вы настроили периодические поставки топлива, если это необходимо. Попросите кого-нибудь регулярно проверять уровень нагрева и топлива, пока вас нет.
• Обязательно подайте электроэнергию, если это необходимо для поддержания работы системы отопления. Если электроснабжение дома должно оставаться включенным во время вашего отсутствия, подумайте о том, чтобы лицензированный подрядчик по электроснабжению проверил ваш главный электрический щит, проводку и розетки. Отремонтируйте или замените все, что может быть неисправно.
• Проверяйте и обслуживайте печь или котел у лицензированного подрядчика не реже одного раза в год, желательно до начала отопительного сезона.
• Очистите или замените фильтр печи в системах с принудительной подачей горячего воздуха.
• Проверяйте и обслуживайте дымоход у лицензированного подрядчика не реже одного раза в год. Обратите особое внимание на удаление отложений креозота из дымоходов, обслуживающих дровяные печи и камины.

Зимой:

• Заправляйте топливные баки и следите за уровнем в течение всей зимы.
• Установите температуру не ниже 55 градусов, так как температура внутри стен, где проходит водопровод, холоднее, чем в жилых помещениях; открывать двери в незанятые комнаты, чтобы поддерживать равномерную температуру во всем доме.
• Поддерживайте дровяные или пеллетные печи в соответствии с инструкциями производителя.

Обслуживание изоляции

Готова ли ваша изоляция защитить вас от холода? В качестве важной линии защиты от порывистых зимних ветров и отрицательных температур стоит уделить время проверке вашей изоляции. Пока вы этим занимаетесь, обновите изоляцию и защиту от атмосферных воздействий до начала сезона холодов.

• Добавьте дополнительную изоляцию на чердак, чтобы защитить его от ледяных дамб. Если на чердак уходит слишком много тепла, оно может нагреть лед и снег на крыше. Когда он снова замерзнет, ​​он может вызвать ледяную запруду, что может привести к повреждению водой внутри вашего дома или, возможно, даже к обрушению крыши.
• Добавьте уплотнитель вокруг дверей и окон, чтобы защитить от сквозняков и потери тепла.
• Снимите сетки с окон и установите штормовые окна, если это необходимо.

Меры безопасности в зимнее время

При подготовке к зиме ниже приведены некоторые дополнительные меры безопасности, которые могут быть эффективными профилактическими мерами, которые следует предпринять до начала холодного сезона.

• Обрезайте деревья и удаляйте сухие ветки, чтобы они не повредили ваш дом и не поранили кого-либо, если они упадут из-за льда, снега или ветра.
• Держите желоба чистыми от листьев, палок и другого мусора, чтобы талый снег мог стекать должным образом. Убедитесь, что водосточные трубы отводят воду от фундамента.
• Отремонтируйте ступени и поручни, чтобы сделать их более безопасными на льду и снегу.
• Проверьте датчики дыма, пожарную сигнализацию и датчики угарного газа и замените батареи, чтобы убедиться, что они работают правильно.
• Прежде чем уйти, отключите все ненужные электроприборы, такие как плита и микроволновая печь.

Ключевые принадлежности и оборудование

• Первая буря года может прийти раньше, чем вы думаете. Запаситесь заранее и получите ключевое оборудование, такое как снегоуборщики и генераторы, в хорошем рабочем состоянии задолго до того, как оно вам понадобится.
• Убедитесь, что у вас есть лопаты для уборки снега и грабли. Запаситесь составом для плавления льда, чтобы растопить лед на дорожках.
• Отдайте снегоуборщик и генератор на техническое обслуживание и произведите необходимый ремонт.
• Храните топливо для снегоуборщиков и генераторов в утвержденных безопасных контейнерах и вдали от нагревательных или воспламеняющих устройств. Не храните топливо в подвале.

6. Сделайте свой дом непривлекательным для вредителей

• Тщательно уберите свой дом, чтобы отбить охоту въезжать в него новых «жильцов».
• Очищайте, размораживайте и отключайте холодильники и морозильники от сети, вытирая их насухо и оставляя двери открытыми, чтобы предотвратить появление плесени. Также почистите духовку.
• Осмотрите свой дом на наличие отверстий, через которые могут проникнуть животные. Например, убедитесь, что дымоход вашего камина закрыт, так как известно, что летучие мыши, птицы и белки попадают внутрь.
• Проверьте уплотнитель, изоляцию и наружные двери и окна, чтобы убедиться в отсутствии серьезных дефектов. Через эти отверстия может попасть вода и насекомые.
• Дымоходы должны быть осмотрены специалистом по дымоходам и, при необходимости, очищены, чтобы убедиться, что они свободны от препятствий, таких как гнездящиеся птицы. Установите колпачки для защиты дымохода, чтобы предотвратить заражение.

7. Будьте готовы к чрезвычайным ситуациям

• Сообщите в полицейский участок о том, что недвижимость будет свободна, и сообщите номера экстренных сообщений.
• Установите детекторы дыма по крайней мере на каждом этаже (желательно, чтобы они были подключены к постоянно контролируемой системе пожарной сигнализации, чтобы пожарная часть автоматически получала уведомление в случае тревоги) и убедитесь, что датчики и система регулярно проверяются.
• В местах с повышенной ветровой нагрузкой или в прибрежных районах установите штормовые жалюзи для защиты окон или рассмотрите возможность использования других мер по смягчению последствий, таких как морская фанера толщиной 5/8 дюйма.
• Попросите друга, соседа или родственника, которому вы доверяете, присматривать за вашим домом и быть доступным в чрезвычайных ситуациях. Предоставьте им доступ к вашему дому, чтобы они могли регулярно контролировать системы отопления, электроснабжения и водоснабжения.
• Если погода станет холодной, пусть они посмотрят на краю крыши на наличие ледяных дамб и поищут протечки внутри. Убедитесь, что у них есть ваша контактная информация и список местных подрядчиков, с которыми они могут связаться, если потребуется ремонт или обслуживание.

8. Убедитесь, что у вас есть страховое покрытие, в котором вы нуждаетесь

Будьте активны в защите своего дома, когда покидаете собственность — будь то на несколько дней или дольше. Обратитесь к местному независимому агенту или представителю Travelers, чтобы убедиться, что ваша страховка домовладельцев актуальна и страховые взносы выплачены, чтобы вы были застрахованы на случай, если что-то случится во время вашего отсутствия.

Источник:

¹ http://www.homeadvisor.com/article.show.How-Do-I-Winterize-a-Vacant-House.10834.html



Узнайте больше о страховании жилья

Дополнительная подготовка и предотвращение

Подготовьте домашнюю систему водоснабжения к зиме

Узнайте, как подготовить к зиме домашние системы отопления и водоснабжения, в том числе как подготовить к зиме трубы и наружные краны.
