Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

водяное отопление в частном доме

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

водяное отопление частного дома

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

водяное отопление на даче

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

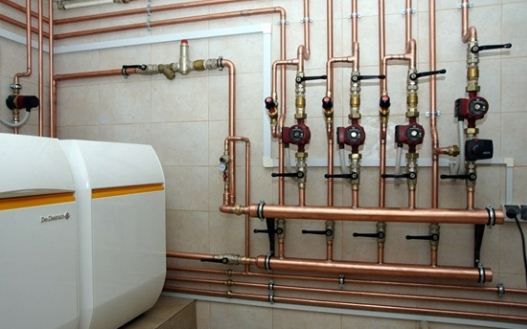

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

водяное отопление в деревянном доме

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

система водяного отопления частного дома

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

схемы водяного отопления двухэтажного дома

Однотрубная система

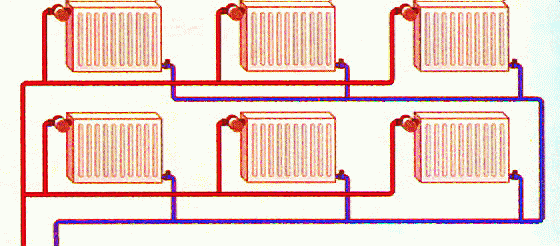

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

водяная система отопления частного дома

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

водяное отопление частный дом

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

водяное отопление частных домов

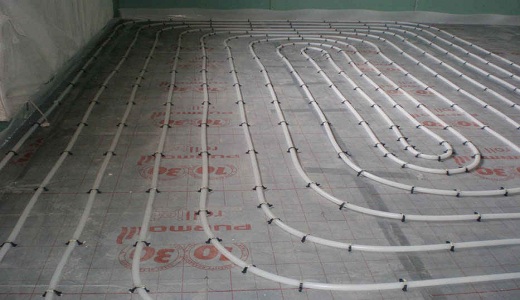

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

водяное отопление домов

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.
Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.
Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

  • замерзание при нулевой температуре;
  • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
  • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

  • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;
Открытое исполнение является более предпочтительнымОткрытое исполнение является более предпочтительным
  • Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

  1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
  2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
  3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
  4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Водяное отопление частного дома своими руками: схемы и нюансы выполнения монтажных работТвердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

  • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии
  • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;
Трубы из меди способны прослужить много лет
  • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

  • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
  • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
  • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
  • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.
Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление
Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей
Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

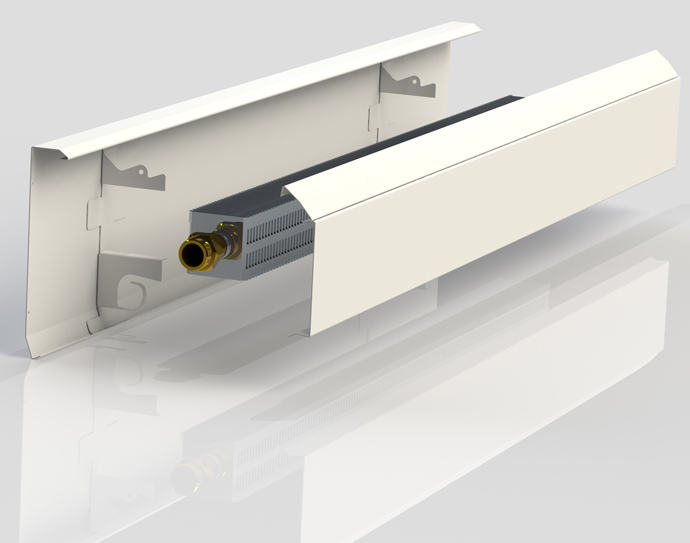

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

  • формирование комфортного микроклимата без активной циркуляции воздуха;
  • утепление мест, в которых чаще всего появляется плесень;
  • простота выполнения монтажных работ;
  • возможность выбора элементов с подходящим дизайном;
  • доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Водяное отопление частного дома своими руками: схемы и нюансы выполнения монтажных работТеплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Водяное отопление частного дома своими руками: схемы и нюансы выполнения монтажных работКакие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

  • обогрев частного дома большей квадратуры, включающего несколько этажей;
  • формирование контура с многочисленными изгибами;
  • монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает с

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Автор Михаил Стахов На чтение 8 мин. Просмотров 205k. Опубликовано

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

  • радиаторные;
  • система «теплый пол»;
  • плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопленияСтальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» полаРасположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

Плинтусные системы отопленияПлинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере домаПлинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

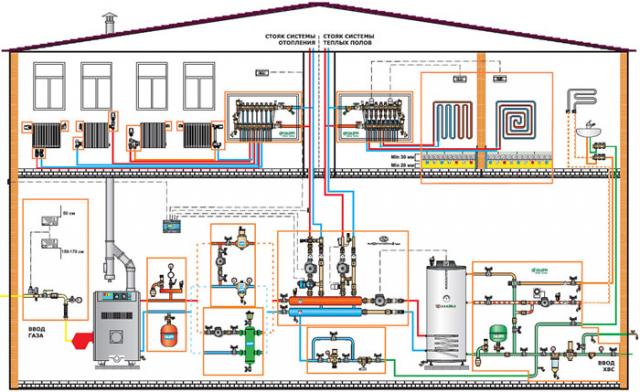

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопленияСтруктурная схема системы водяного отопления

Водяные системы отопления могут быть:

  • с естественной циркуляцией теплоносителя;
  • с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителяСистема с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насосЦиркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковыеТрубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

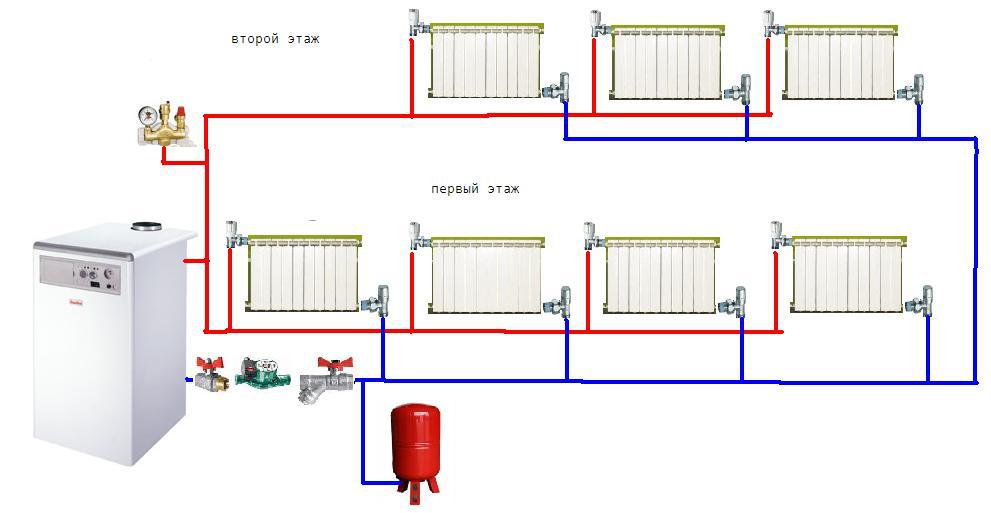

Двухтрубная схема монтажа с принудительной циркуляциейДвухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопленияИспользование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельнойВариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопленияГазовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

ЭлектрокотелЭлектрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котелТвердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

120 фото, схемы и описание монтажа системы отопления

Тепло – это то, с чем ассоциируется понятие «жилище» прежде всего. Конечно, можно обойтись печью или камином для обогрева комнат загородного коттеджа или дачи. Но куда эффективнее будет монтаж в частном доме водяного отопления.

Как правильно реализовать эту идею — читайте в данной статье.

Содержимое обзора:

Достоинства и недостатки водяного отопления

Данный способ снабжения здания теплом имеет ряд преимуществ:

  • Высокая теплоёмкость теплоносителя.
  • Экономичность.
  • Возможность использовать в качестве нагревателя любой вид топлива или же электроэнергию.
  • Эстетичность (возможность скрытой прокладки труб)

Недостатки монтажа водяного отопления своими руками следующие:

  • Высокая трудоёмкость работ.
  • Необходимость регулярно контролировать уровень воды в системе и состояние нагревателя.
  • Трудность эксплуатации.

Особенности

Как видно на фото монтажа водяного отопления, подобная операция подразумевает обязательную установку нагревателя – электрического котла или иного агрегата, работающего от твёрдого или жидкого топлива.

Чтобы обеспечить передвижение воды в системе, в некоторых случаях может применяться циркуляционный насос.

Отправить ответ

avatar
  Подписаться
Уведомление о
