как сделать и обустроить проход воздуховода в крыше

Эффективная вентиляция — одна из основных систем в каждом доме. Она отвечает за воздухообмен, осушение отделки, строительных конструкций, предметов обстановки. Грамотно обустроенная вентиляция на крыше частного дома обеспечит удаление неприятных запахов, конденсата и бытовых испарений.

Новые дома еще на этапе планирования обязательно оснащаются более сложной системой вентиляции, существенно отличающейся от традиционных вариантов. Эта коммуникационная сеть наравне с прочими инженерными сооружениями должна соответствовать строительным требованиям и нормативам.

Все о правилах устройства прохода вентиляционных труб через кровельный пирог вы узнаете из предложенной нами статьи. Мы расскажем, как обустроить проходку воздуховода на крышу. Подскажем, что надо сделать для обеспечения ее герметичности.

Содержание статьи:

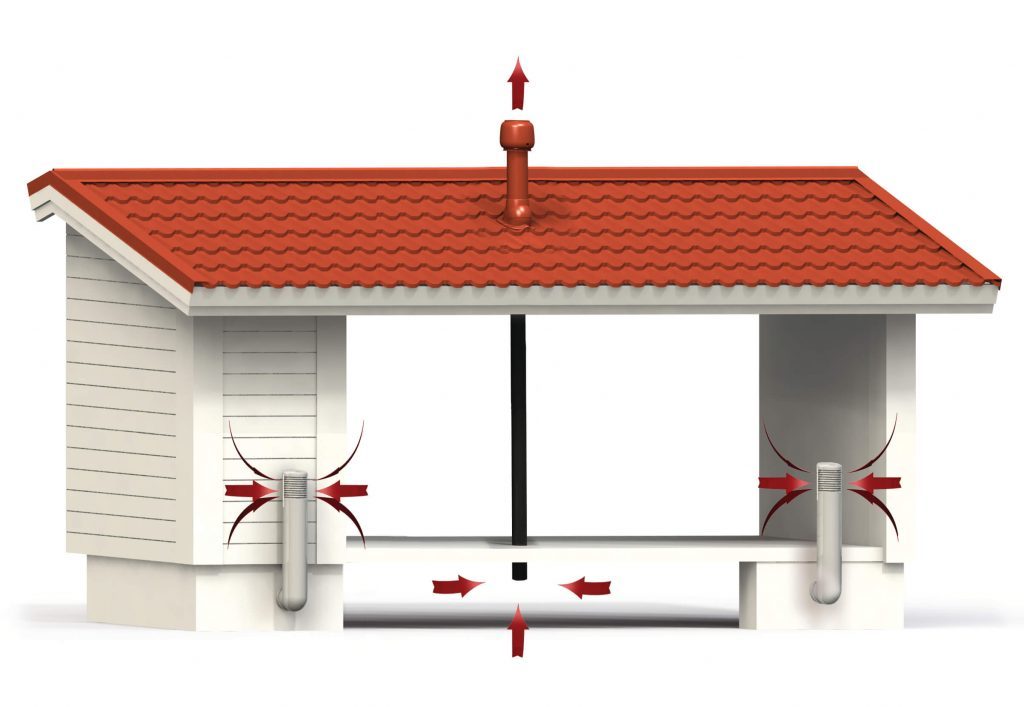

Общая характеристика вентиляционных узлов крыши
Почему необходима система воздухообмена?
Какой принцип строения вентиляционного прохода?
Виды узлов: какой проход воздуховода выбрать?
Как сделать вентиляцию в крыше дома?
Как сделать и обустроить проход воздуховода в крыше?
Выводы и полезное видео по теме

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

Толщина материала превышает 1,9 мм.
Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
Обрабатывается антикоррозийными смесями.
Размер кольца-опоры обязательно превышает диаметр патрубков.
Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Почему необходима система воздухообмена?

Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.

Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.

Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.

Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой

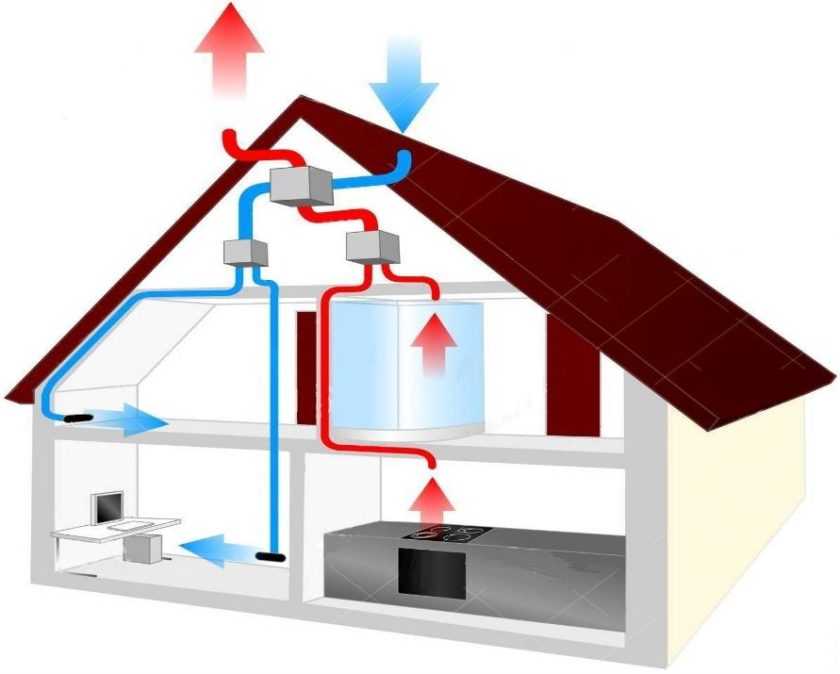

Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:

кухня с газовой плитой — 65 м³ / час;
кухня с электроплитой — 55 м³ / час;
туалет отдельный — 25 м³ / час;
подсобные помещения — 14 м³ / час;
комнаты отдельные — 25 м³ / час.

Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.

Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.

Какой принцип строения вентиляционного прохода?

Конструктивные особенности вентиляционного прохода, кроме вывода грязного воздуха, позволяют обеспечить прочную герметизацию кровли и защищают от проникновения атмосферных осадков на чердак. Каждый узел состоит из переходника определенного диаметра, вставляющегося в патрубок, закрепленный на бетонном стакане.

Системы узла закрепляются анкерами, которые входят в любой стандартный комплект. На металлической основе крепление осуществляется также, однако вместо бетонного стакана встраивается аналогичный металлический

Опорное кольцо, являющееся частью структуры узла, гарантирует безупречное соединение конструкции с поверхностью крыши. Фланцы сцепления обеспечивают надежность крепления – нижний присоединяется к воздуховоду, верхний является опорой вентиляционного зонта, предохраняющего патрубок от осадков. Внутри трубы размещается кольцо, гарантирующее отведение конденсата.

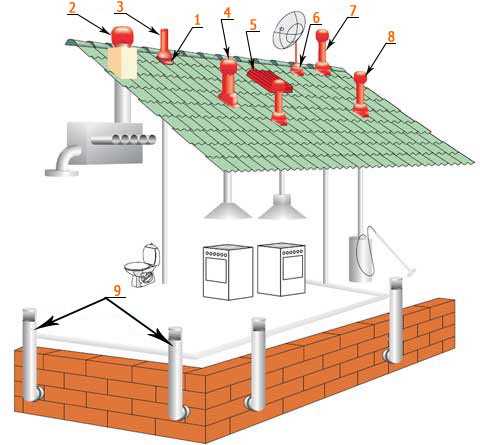

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу — отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут отличаться своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Конструктивные отличия	краткое описание
Бесклапанные модели / с клапанами	Цена конструкций без клапанов дешевле, однако здесь не предусматривается регулировка вывода воздуха с перекрытием потоков. Монтируется чаще в частных строениях. Клапанные образцы имеют заслонку, чтобы регулировать прохождение воздуха. Устанавливаются в административных и производственных помещениях, где не требуется регулярная работа вентиляции.
Утепленный / без утеплителя	Утепленные варианты могут оснащаться базальтовым или слоем из стекловаты. Удобны, если труба вентиляции на крышу дома находится в основном на улице либо размещается далеко от конька. Неутепленные модели подходят для мягкого климата. Слой утеплителя помогает избавиться от чрезмерного конденсата, появляющегося из-за перепада температур и выходящих газов.
Механические конструкции / автоматизированные	Механические экземпляры оснащены специальным тросиком, позволяющим вручную управлять воздушными потоками. В Автоматические оборудованы — контроллером, полностью управляющим системой вентиляции.

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Как сделать вентиляцию в крыше дома?

Перед тем, как кровельщик приступит к работе по установке вентиляционных отверстий на крыше, он должен определить, какой тип вентиляционных отверстий необходим дому. Предлагаем воспользоваться рекомендациями производителя, так как сделать вентиляцию в крыше дома правильно можно с учетом всех факторов.

Рассмотрим особенности вывода воздуховода на крышу дома:

Монтаж узла на крыше осуществляется под конец всех работ.
Необходимо точно вычислить место выхода воздуховода. Он чаще всего размещается в области конька между стропилами.
Размер лекала должен быть чуточку больше самого узла. Это поможет уменьшить риск ошибки при нанесении разметки.
Монтаж производится аккуратно, особенно это касается кровли из твердых материалов.
Герметизация стыков узла и кровли проводится с помощью герметика.

Некоторые материалы (шифер или черепица) имеют волнистую и плотную структуру, что не позволяет плотно закрепить оборудование. Поэтому требуется установка специальных втулок.

Для этого также делается отверстие, а под опору подкладывается гидроизоляционный материал, после этого . Резиновый уплотнитель размещается под кровельным корпусом и фиксируется герметиком.

Установка вентиляционного узла на бетонной крыше практически не отличается от установки оборудования на прочих видах кровли. Отверстие в этом случае планируется на стадии проектировки здания или его выбуривают после сооружения основы снарядом с алмазной коронкой.

При обустройстве бетонного перекрытия в выбуренное в нем отверстие заводится гильза, в которую заводится вентиляционная труба. Пространство вокруг закрывают утеплителем, сверху — гидроизоляционным ковром

При монтаже применяется гильза, вставляющаяся в имеющееся отверстие. Герметизация несколько сложнее, нужно сверху на узел надеть колпак, способный защитит имеющиеся стыки от осадков.

Создав правильным баланс внутренней и внешней части вентиляции, можно помочь оптимизировать срок службы системы кровли и энергоэффективность дома.

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

С использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
Сверху на нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует монтаж прохода воздуховода трубы сквозь крышу, позволяя составить наиболее полное представление о подобных работах:

Предлагаем наглядно ознакомиться с монтажом вентиляции, посмотрев это видео:

Видео-инструктаж по сооружению короба для группы вентиляционных труб:

Знакомство с технологией, вариантами и деталями для обустройства вентиляционных проходов через крышу необходимо как самостоятельным мастерам, так и заказчикам услуг гастарбайтеров, на чью квалификацию и опыт не стоит безоговорочно полагаться.

Хотите поделиться личным опытом в обустройстве проходов через кровельный пирог? Располагаете информацией, не отмеченной в статье, но заслуживающей внимания посетителей сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы.

устройство выводов и правила установки

Содержание статьи

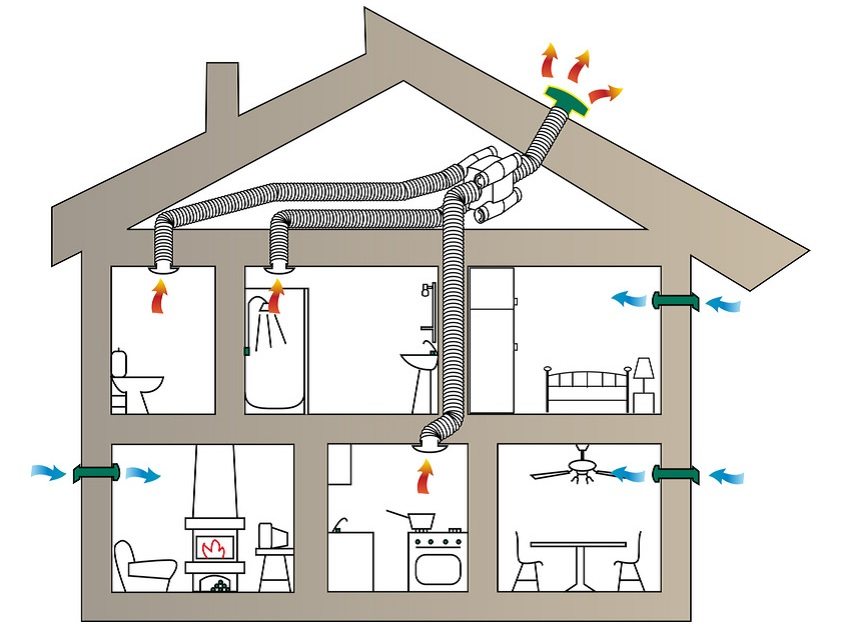

Естественная вентиляция в частном доме – это важная система, которая должна создаваться при строительстве. Подробнее о том, как оборудовать вентиляцию на крышу, будет рассказано в этой статье.

Для чего на крышу устанавливают вентиляционный выход

Процесс обмена воздуха очень важен не только для комфорта, но и для здоровья. В жилых помещениях в воздухе скапливается много вредных веществ, негативных для здоровья. Среди них и углекислый газ. Если он начнет скапливаться в больших количествах, и не выводиться, будет образовываться окись углерода.

Появляется также накопление пара, что будет негативно влиять не только на организм. Он увлажняет отделку и ограждающие конструкции, из-за чего будет формироваться грибок и появляться пылевой клещ. Чтобы этого не допустить, требуется качественная система вентиляции, состоящая из вентилятора, дефлектора и решетки для защиты.

Как распланировать вентиляционные проходы

Лучше всего приступать к проекту системы вентиляции в частном доме, когда создаете проект коттеджа. Также это можно делать, когда строится дом. Главное это завершить до закрытия контура здания. Однако в последнем случае может потребоваться реконструкция систем инженерии в строении. Важно на этапе создания схемы вентиляции в частном доме учитывать особенности конструкции и положения жилых и технических комнат.

Если в устройстве системы будут неполадки, начнут накапливаться неприятные запахи в доме. Когда будет меняться погода, возникнет обратная тяга.

Особенности узловой конструкции

Проходной узел вентиляции, которая выходит на крышу, это труба из металла, пластика или комбинированного материала. Ее устанавливают в сквозное отверстие, сделанное в кровле. Фиксация осуществляется в стакане из металла. Когда проходной узел будет установлен, нужно его тщательно загерметизировать и утеплить.

Монтаж вентиляции в частном доме своими руками должен выполняться не только с наружной, но и с внутренней стороны.

С нижней части нужно подвести вентиляционный воздуховод, а с верхней установить капельник защиты или дефлектор.

Чтобы установить проход вентиляционной трубы, воспользуйтесь готовым фасонным изделием для кровельной вентиляции. Труба должна быть комбинированной. Выбирайте модели, которые состоят из оцинкованной внутренней части, и наружной полипропиленовой. Внизу изделия, в месте, которое подключается к воздуховоду, есть уплотнитель. Верхняя часть выглядит, как колпак с дефлектором.

Когда будете планировать и устанавливать узлы прохода вентиляционной трубы, учитывайте такие особенности:

вид кровли;
материал, из которого делалась кровля;
угол скатной кровли.

Заранее продумайте, как будете проводить герметизацию и утепление. Среди основных требований к углу прохода выделяют:

Выбирайте сооружения, которые не имеют изгибов. Это позволит воздуху беспрепятственно двигаться наружу.

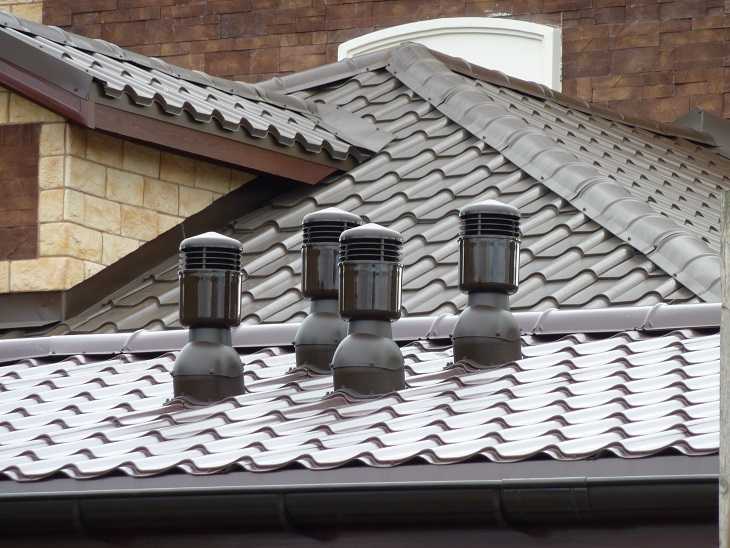

Не объединяйте группы вентиляционных проходов. Каждый из них должен соответствовать конкретному помещению. Проход должен быть отдельным и вертикальным. Так воздух будет лучше циркулировать.
Устанавливайте вентиляционные выходы так, чтобы они проходили сквозь конек кровли по центру. Если такой возможности нет, устанавливайте максимально близко к нему.

Выбирайте качественные изделия, которые будут обеспечивать постоянное движение и герметичность.

Каких рекомендаций придерживаться при установке

Не каждый человек справится с установкой принудительной вытяжной вентиляции в доме. Для этого необходимо подготовить набор инструментов и материалов. Перед началом работы продумайте схему, и двигайтесь в определенной последовательности. Подробнее об основных рекомендациях будет рассказано далее.

Как выбрать место для трубы

Устанавливайте выход трубы так, чтобы формировался небольшой наклон и изгиб. Лучше всего устанавливать трубу над стояком шахты вентиляции, который находится внутри.

Если у вас такая возможность отсутствует, воспользуйтесь гофрированной трубой. Они необходимы для соединения узлов.

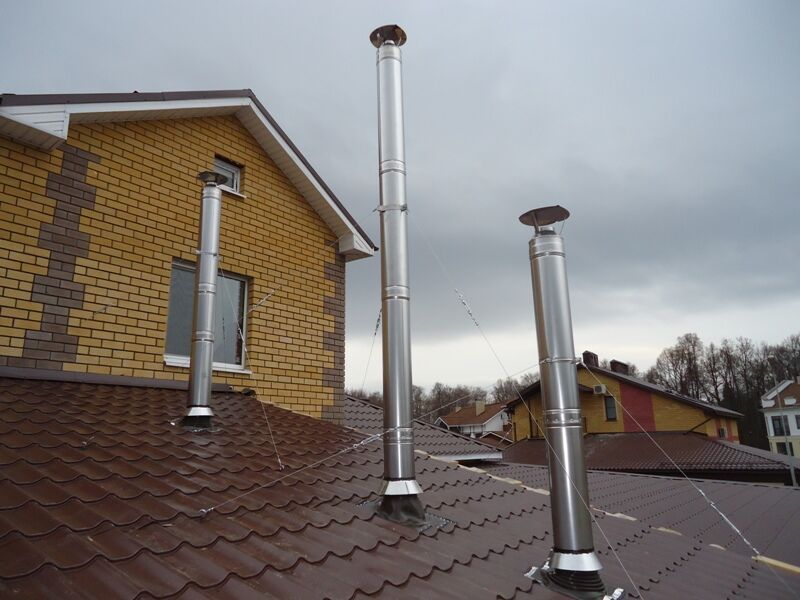

Определение высоты трубы

Основные показатели труб, которые устанавливаются над кровлей для частного дома, прописаны в СНиП.

А именно:

Высота трубы должна соответствовать размеру дымохода.
Если кровля плоская, высота трубы должна быть около 50 см. Однако при этом должен учитываться и диаметр трубы.
Если кровля скатная, учитывайте расстояние, на котором находится выход от конька. Если оно более 1,5 м, высота трубы должна быть 50 см и более.
Если расстояние от выхода к коньку более 3 м, проведите вертикальную линию от верхней точки крыши вдоль кровли. Пиковая часть трубы должна прикасаться к линии, которая идет от конька к горизонту.

Дополнительные устройства

Чтобы вентиляции с выходом на крышу была эффективной, не забудьте установить дополнительные устройства. Они будут создавать область низкого давления.

Помимо этого, они будут защищать от осадков. К таким дополнительным элементам относят:

Капельники. Это насадки, изготовленные из пластика или металла. Они не позволят дождевой и талой воде скапливаться внутри трубы.
Аэраторы. Эти элементы будут улучшать циркуляцию воздуха между теплоизоляционным слоем и наружным покрытием.
Дефлекторы. Это насадки, которые предназначены для разрежения воздуха снаружи трубы благодаря ветру. Они будут создавать область низкого давления, что лишь усилит тягу.

Что учитывается при устройстве выходов вентиляции

Чтобы установить вентиляционные выходы, должны учитываться определенные факторы, среди которых форма кровли. Она бывает плоской и скатной. Если кровля скатная, следует монтировать вентиляционный выход ближе к коньку.

Благодаря этому прогрев внутренней части трубы будет равномерным, а наружная часть получит защиту от осадков и сильных порывов ветра. Если же кровля плоская, для начала нужно вывести геометрию стояка вентиляционного выхода. Он должен быть под трубой вытяжки на крыше. Это позволит воздуху беспрепятственно выходить наружу.

Уделяйте внимание высоте шахты вентиляции над крышей. Если труба будет расположена недостаточно высоко, сила тяги снизится.

Это негативно отразится на эффективности вентиляции. Высокие трубы также снижают тягу, ведь конструкция может деформироваться из-за ветра. Следует продумать дополнительную систему крепления.

Особенности правильного монтажа вентиляционного выхода

Чтобы установить выход вентиляции, нужно вырезать отверстия в кровле. Все работы должны проводиться согласно заранее продуманной схеме расположения выходов. Если кровля выполнена из профнастила, и вы планируете устанавливать выходы вблизи конька, придерживайтесь таких этапов:

В месте, откуда будет выводиться труба, сделайте разметку. Она должна соответствовать сечению выходного отверстия.
Сделайте отверстие в кровле. Сначала выполняйте работы на внешнем покрытии, а после приступайте к слою изоляции и утеплителя.
Прикрепите прокладку уплотнителя, используя жидкий герметик.
Поверх установите проходной элемент. Он должен крепиться к кровле саморезами.
Установите трубу воздуховода, и зафиксируйте ее шурупами.

Полезно знать, как сделать вентиляцию в частном доме с выходом на крышу своими руками. Эта работа довольно трудная. Если у вас нет навыков проектирования и выполнения подобной работы, посоветуйтесь со специалистами. Однако благодаря соблюдению рекомендаций, вы сможете самостоятельно сделать приточную вентиляцию в частном доме.

Основы вентиляции на крыше | Семейный мастер на все руки

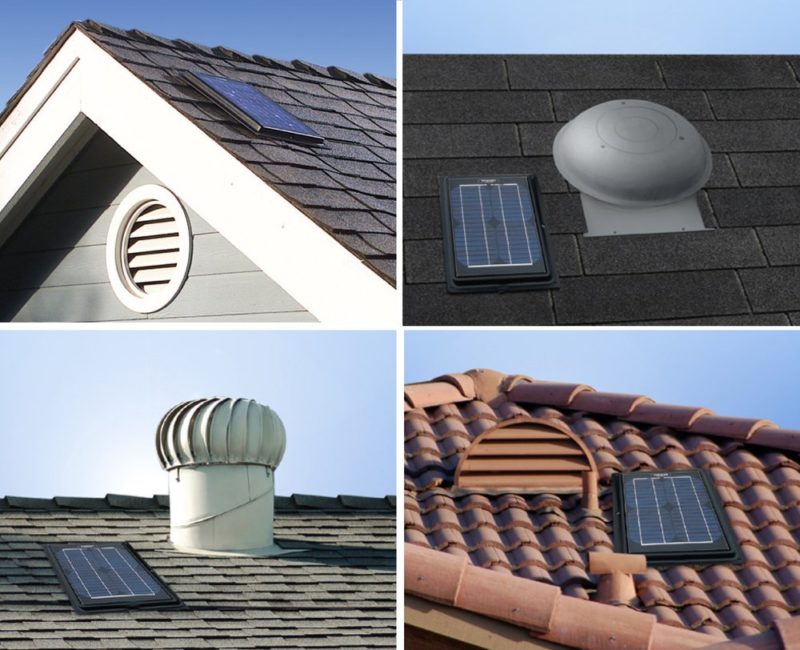

Вентиляция на крыше 101

1 / 4

Все о воздушном потоке

Крышная вентиляция основана на том простом факте, что теплый воздух поднимается вверх. Летом солнце нагревает воздух на чердаке. Зимой тепло вашего дома согревает чердачный воздух. В любое время года хорошая вентиляция происходит, когда прохладный воздух может проникать на чердак возле карниза и выходить возле козырька. В идеале половина площади вентиляционного отверстия должна быть низкой, а половина высокой. Конечная цель состоит в том, чтобы уровень температуры и влажности в чердачном помещении соответствовал условиям на улице.

2 / 4

Пути к хорошей вентиляции

Для всасывания воздуха лучше всего подходят вентиляционные отверстия в потолке. Воздух может пассивно выходить через коньковые вентиляционные отверстия или вентиляционные отверстия капота. Турбинные вентиляционные отверстия используют ветер для высасывания воздуха из чердака. Вентиляционные отверстия с электроприводом являются идеальными двигателями воздуха, но в большинстве ситуаций в них нет необходимости. Фронтонные вентиляционные отверстия могут помочь, позволяя воздуху входить или выходить, но обычно они не способствуют равномерному потоку воздуха по всему чердаку.

3 / 4

Плохая вентиляция, большие проблемы

Повреждения от влаги:

Большинство потолков не полностью герметизированы, поэтому теплый влажный воздух просачивается на чердак. Тогда на кровельном каркасе и обшивке образуется конденсат. Эта влага поддерживает гниение, которое может нанести серьезный структурный ущерб вашему дому. Вода также может капать на потолок и через него, вызывая дальнейшие повреждения.

Ледяные дамбы:

Плохо вентилируемый чердак прогревается настолько, что снег на крыше растапливает, а карниз остается холодным. Затем, когда талая вода достигает карниза, она замерзает и образует плотину. За плотиной скапливается больше талых вод, которые могут проникнуть под черепицу.

4 / 4

Дополнительные сведения о вентиляции на крыше

Вентиляционные отверстия засоряются

Вентиляционные отверстия в потолке часто забиваются мусором, паутиной или случайной изоляцией. Вы можете очистить их с помощью компрессора и воздушной форсунки или воздуходувки. Носите защиту для глаз!

Шпионить за соседями

Если у вас голая крыша, а соседние еще покрыты снегом, это может быть признаком беды. Хотя ваша крыша может быть просто теплее из-за ее конструкции или ее большей южной экспозиции, это также может означать, что у вас плохая вентиляция или недостаточная изоляция.

Сократить расходы на охлаждение?

Чердаки сильно нагреваются солнечным светом, и часть этого тепла излучается в помещения внизу. Поэтому разумно думать, что лучшая вентиляция уменьшит излучаемое тепло и снизит нагрузку на вашу систему охлаждения. Но большинство исследований обнаруживают лишь незначительную экономию за счет улучшения вентиляции. Добавление изоляции чердака, как правило, намного эффективнее.

А как насчет «горячих крыш»?

«Горячая кровля» имеет утепление непосредственно под кровельным покрытием и не требует вентиляции. При тщательном проектировании и монтаже горячая крыша может быть безотказной.

Более холодная черепица служит дольше

Жара медленно разрушает битумную черепицу. Вентиляция помогает сохранять прохладу, продлевая срок службы крыши. Однако влияние вентиляции на срок службы черепицы зависит от многих факторов, особенно от климата; вентиляция имеет наибольшее значение в жарких, солнечных регионах. Большинство производителей черепицы аннулируют свои гарантии, если не соблюдаются стандарты вентиляции крыши.

Сколько хватит?

Строительные нормы и правила обычно требуют 1 кв. фут вентиляционной площади на каждые 300 кв. футов мансардного этажа. Это предполагает, что половина вентиляционной площади находится высоко на крыше, а половина — низко (на карнизе или рядом с ним). В противном случае требуется удвоение площади вентиляционного отверстия (1 на 150 кв. футов). Это минимальные требования; лишней вентиляции не бывает.

Общие детали вентиляции:

Кровельная вентиляция и вентиляция крыш – методы, типы, вентиляторы

Почти неизбежно, что хотя бы немного теплого влажного воздуха из жилых помещений попадет на крышу здания и принесет с собой самые реальный риск образования инея и льда в холодном климате или плесени и гниения в умеренном климате. Это простой продукт физики и реалий и ограничений конструкции.

Отапливаемое внутреннее пространство должно быть воздухонепроницаемым, иметь надлежащую пароизоляцию или замедлитель пара в холодном и умеренном климате, а также необходимое количество изоляции для вашей климатической зоны. Внешний сайдинг и крыши следует рассматривать как дождевой экран, просто удерживающий осадки от контрольных слоев стены – ваших тепловых, воздушных и паровых барьеров.

Теплый воздух поднимается вверх, поэтому давление воздуха всегда больше в верхних точках любого дома или здания, например, на потолке верхнего этажа. А воздух найдет любую дырку, какой бы маленькой она ни была. Давление ветра, а также внутренняя механическая вентиляция также влияют на давление воздуха в доме и вытесняют воздух через любую брешь в воздушном барьере.

Зачем нужна вентиляция крыш и как правильно вентилировать крышу

Зачем нужны вентиляционные отверстия на крыше

Зимой теплый и влажный воздух, выходящий через любые проколы в потолочных воздушных барьерах (включая плохо установленные прожекторы), будет конденсироваться, поскольку он мигрирует через стену и встречает холодную поверхность; вызывает образование инея и льда. Весной, когда этот лед растает, будет казаться, что у вас течет крыша, хотя на самом деле ее нет (спойлер — если ваша крыша «протекает» в солнечный день, это не «течь»). Благодаря всем этим эффектам воздушные барьеры в домах так важны для долговечности и энергоэффективности.

Сказав все это, стоит отметить, прежде чем мы зайдем слишком далеко, что существуют также конструкции с «невентилируемой крышей»; мы доберемся до этого ниже. Невентилируемая крыша менее распространена в основном строительстве и чаще встречается со сводчатыми или соборными потолками. На данный момент речь идет о типичной конструкции крыши, которую большинство людей привыкли видеть — неизолированное чердачное пространство за пределами тепловой оболочки дома.

Может ли крыша иметь слишком большую вентиляцию?

Нет, чердачная вентиляция, как правило, не может быть слишком интенсивной, но она должна быть сбалансирована . Никогда не может быть слишком много приточной вентиляции через софиты, но слишком много вытяжной вентиляции без достаточного количества приточного воздуха может быть проблемой, так как это может привести к разгерметизации чердака. В этом случае воздух должен будет поступать откуда-то, и это будет означать, что другие вентиляционные отверстия будут действовать как впускные, а не вытяжные, или он может даже втягивать воздух изнутри вашего дома через любые недостатки в вашем воздушном барьере.

Если ваши коньковые вентиляционные отверстия втягивают воздух, а не выпускают его, система не только не будет обеспечивать надлежащую вентиляцию, но и может втягивать осадки.

Как влага попадает на крышу?

Даже самые лучшие продукты для воздушных барьеров хороши лишь настолько, насколько хороши знания и усердие монтажников . Как бы аккуратно ни соблюдали меры предосторожности при строительстве, неизбежно будут хоть какие-то проколы и отверстия вокруг осветительных приборов, вентиляционных каналов, смотровых люков, а также проходки сантехники и электропроводки. Есть бесчисленное множество мест, где что-то может пойти даже немного не так, и обязательно давление воздуха найдет ваши ошибки.

Лучший дизайн и исполнение дома получается, когда вы стремитесь к совершенству, но допускаете будущие неудачи. Я думаю, вы можете сказать это о многих вещах, но это, безусловно, верно в отношении устойчивой конструкции дома. Всегда стройте дом так, чтобы он был как можно более герметичным, но все же предполагайте, что он будет протекать; и убедитесь, что у вас есть достаточная вентиляция.

Как правильно вентилировать крышу

Вам нужно вентилировать крышу в теплом климате?

Кровельная вентиляция не только предотвращает образование инея в холодном климате, но и предотвращает перегрев крыш летом, что предотвращает преждевременное старение . Невентилируемые чердаки или чердаки с недостаточной вентиляцией в теплом климате (и чердаки в более холодном климате в летние месяцы) могут привести к тому, что температура поднимется настолько, что вы можете фактически приготовить свой кровельный материал изнутри. Это не так важно для металлических крыш и других прочных кровельных материалов, но является большой проблемой для битумной черепицы и может значительно сократить срок службы кровельных покрытий.

Более холодная крыша также поможет снизить температуру в помещении, тем самым уменьшив потребность в кондиционировании воздуха, поэтому выбор более светлого оттенка крыши в жарком климате является лучшим решением.

Что лучше — вентилируемая крыша или невентилируемая?

Сейчас самое подходящее время, чтобы рассказать вам, на чем мы стоим, а именно на том, что мы предпочитаем вентилируемые крыши невентилируемым крышам из-за долговечности и устойчивости.

Невентилируемая кровля должна быть выполнена либо из идеально герметичных изоляционных панелей из жесткого пенопласта, либо из напыляемой пены. Выберите один и придерживайтесь его; лучше не смешивать типы изоляции. Если у вас должен быть верхний слой пенопластовой изоляции, а под ним что-то волокнистое, будь то целлюлозная изоляция, стекловолокно, минеральная вата и т. д., добавленная волокнистая изоляция в нижней части узла будет держать верхний слой пены намного прохладнее, а поэтому возникает риск образования конденсата, если туда попадает теплый воздух. Стоит сделать небольшую заметку о пене для распыления; некоторые производители перешли на гораздо более безопасные пенообразователи, см. здесь, чтобы выбрать лучшую распыляемую пену с пенообразователями HFO.

Инженер Ecohome Денис Бойер выполнил несколько моделей моделирования влажности с невентилируемыми крышами и подтвердил, что риск внутритканевой конденсации (влага в воздухе, образующая капли воды при контакте с твердой холодной поверхностью) может быть проблемой. По словам Дениса, «когда температура наружного воздуха падает примерно до -25 градусов по Цельсию, что довольно часто встречается в Канаде и некоторых северных штатах США, даже с жесткой изоляцией R21 поверх волокнистой изоляции этот слой все еще может достигать точки замерзания. Движение водяного пара за счет проницаемости не кажется серьезной угрозой, но движение воздуха практически гарантирует образование конденсата в целлюлозе и на деревянном каркасе».

Так и будет, если вы резко не уменьшите толщину целлюлозы и не увеличите количество жесткой изоляции. Итак, еще раз, вот почему мы будем либо использовать только один тип изоляции на невентилируемой крыше, либо, что еще лучше, просто придерживаться вентилируемой.

Достаточно ли естественной вентиляции крыши?

Естественная вентиляция крыши обычно достаточна для удаления влаги с чердаков в холодном климате . Воздух циркулирует естественным образом из-за разницы температур в крыше, поэтому, как правило, нет необходимости в механической или электрической вентиляции. Конечно, это верно только в том случае, если есть вентиляционные отверстия надлежащего размера и расположены правильно, и они свободны от препятствий, которые могут включать годы паутины и пыли, поэтому мы рекомендуем время от времени чистить вентиляционные отверстия на крыше.

Должен ли я устанавливать крышные или чердачные вентиляторы?

Чердачные вентиляторы можно использовать в качестве средства для проблемных крыш, если естественная вентиляция не помогает. Мы бы предложили эти солнечные батареи (доступны онлайн) как достойный компромисс между стоимостью, надежностью и эффективностью. Возможно, у вас вокруг дома много деревьев, которые нарушают естественный поток воздуха, поэтому вентилятор может помочь удалить горячий и влажный воздух с чердака и оставить пространство под изоляцией чердака в покое. Эти вентиляторы вручную обеспечивают циркуляцию воздуха на чердаке, вытягивая свежий воздух из вентиляционных отверстий (например, на потолке) и выталкивая горячий или влажный воздух наружу.

Чердачные вентиляторы могут выполнять круглогодичную функцию. Летом вы можете резко снизить температуру на чердаке, помогая продлить срок службы кровельной черепицы и обшивки, а также краски на софитах и фасадах.

В холодные месяцы чердачные вентиляторы также помогут избежать повреждений, вызванных наледью. Вентиляторы охлаждают чердак, выравнивая температуру между чердаком и снаружи дома. Это предотвращает таяние снега на вашей крыше и повторное замерзание, когда он попадает в холодный желоб, вызывая образование сталактитов, которые могут проткнуть собаку или маленьких детей.

При установке чердачного вентилятора также важно учитывать, насколько хорошо ваш чердак изолирован от остальной части дома. Если ваша чердачная дверь или люк особенно плохо герметичны и имеют сквозняк, или фонари были установлены без надлежащего прилегания к воздушной барьерной мембране, включение вентилятора будет подавать кондиционированный или нагретый воздух через щели.

Как узнать, плохая ли у вас вентиляция чердака

Существует множество признаков, указывающих на неудовлетворительную вентиляцию чердака, вот некоторые моменты, на которые следует обратить внимание —
Зимой вы замечаете скопление льда на свесах крыш или желобах?
Весной на стенах появляются капельки воды?
Весной, когда сходит снег, вы замечаете следы влаги на потолке?
На вашем чердаке есть иней или пятна на изоляции или деревянных стойках?
Если вы ответили утвердительно на любой из этих вопросов, возможно, поток воздуха через чердак недостаточен для удаления влаги. Подробнее о том, что делать, если на чердаке мороз, читайте здесь.

Можно ли использовать разные типы вентиляционных отверстий на одной крыше?

Лучше не иметь различных вентиляционных отверстий на крыше, таких как коньковые вентиляционные отверстия и вентиляционные отверстия на фронтонах, поскольку они могут фактически отключить друг друга . Здесь стоит отметить, что часто, когда на крышу добавляются новые вентиляционные отверстия, старые вентиляционные отверстия продолжают работать, как будто «чем больше, тем лучше», когда на самом деле может быть хуже. При установке нового конькового вентиляционного отверстия в старом доме лучше всего установить нужное количество и заблокировать любые другие, которые больше не нужны, особенно торцевые вентиляционные отверстия.

Воздух идет по пути наименьшего сопротивления, поэтому, если вы сойдете с легкого пути, воздух пойдет по нему. Таким образом, оставление торцевого вентиляционного отверстия на месте означает, что воздух будет вытягиваться из него, когда вы просто потратите деньги на установку блестящего нового конькового вентиляционного отверстия. А вентиляционные отверстия на концах фронтонов действительно являются одними из самых неэффективных вентиляционных отверстий на крыше, поскольку они могут оставлять влагу в центре чердака, и они часто устанавливаются ниже оптимального уровня, оставляя много влаги скапливаться на самом пике.

Как рассчитать вентиляцию крыши

Требования норм США следующие (канадские ниже)

Согласно Международным строительным нормам 2012 издания (IBC 2012) закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки прилегают непосредственно к нижней стороне каркаса крыши должна иметь сквозную вентиляцию для каждого отдельного помещения . Чистая свободная вентиляционная площадь (NFVA) должна быть не менее 1:150 площади вентилируемого помещения.

Блокирующие и вентиляционные дефлекторы должны быть установлены таким образом, чтобы они не мешали циркуляции воздуха; Между любой изоляцией или препятствием и нижней частью обшивки крыши должно быть обеспечено воздушное пространство не менее 1 дюйма. Вентиляционные отверстия должны быть защищены от попадания дождя или снега в чердачное помещение.

Исключение из требований к вентиляции IBC 2012 позволяет уменьшить NFVA до минимума 1:300 при условии, что от 50 до 80 процентов вентиляционной площади обеспечивается в верхней части вентилируемого помещения или рядом с ней или там, где пар В зимнее время к теплой стороне вентиляционного помещения подводят замедлитель.

Международный жилищный кодекс, издание 2012 г. (IRC 2012) содержит требования, аналогичные IBC 2012 г., за исключением того, что IRC 2012 г. ограничивает чистое сокращение свободной вентиляции от 1:150 до 1:300, когда от 40 до 50 процентов требуемой площади вентиляции устанавливается в верхней части вентилируемого чердачного помещения или рядом с ним.

Кроме того, особенно для зданий в климатических зонах 6, 7 и 8, при установке пароизолятора на чердаке IRC 2012 ограничивает чистое сокращение свободной вентиляции с 1:150 до 1:300.

Руководство NRCA США
Для вентиляции чердака NRCA рекомендует обеспечить не менее 1 квадратного фута NFVA на каждые 150 квадратных футов чердачного пространства (коэффициент вентиляции 1:150), измеренный на уровне чердачного пола или потолка. Для чердаков большого объема, где уклон крыши больше 8:12, вам следует рассмотреть возможность увеличения количества чердачной вентиляции, чтобы приспособить дополнительный объем чердачного пространства.
Кроме того, NRCA также рекомендует, чтобы объем вентиляции в стационарных вентиляционных системах был сбалансирован между потолком или карнизом и верхней частью вентилируемого пространства.
В конфигурации со сбалансированной вентиляцией наружный воздух с температурой окружающей среды поступает в чердачное помещение внизу через потолочные или карнизные вентиляционные отверстия, затем этот воздух проходит через чердачное помещение, где он вытесняет теплый влажный воздух, который выходит из чердачных вентиляционных отверстий наверху или рядом с ним вентилируемого пространства. Эта конфигурация основана на конвекционных потоках, способе передачи тепла, который заставляет теплый воздух и водяной пар подниматься в доме и может вызывать эффект дымохода или дымовой трубы.
Для получения полной информации о соответствии нормам США для вентиляции чердака см. раздел «Контроль конденсации и утечки воздуха» Руководства NRCA по кровельным работам: Architectural Metal Flashing, Condensation and Air Leakage Control, and Reroofing — 2014.
Национальный строительный кодекс Канады в статье 9.19.1.1 указаны соотношения в зависимости от уклона крыши :
Для уклона более 1:6 свободная поверхность всех вентиляционных отверстий должна соответствовать соотношению 1:300 поверхности потолка, покрытой изоляцией
При уклоне менее 1:6 свободная поверхность должна иметь соотношение не менее 1:150 к поверхности потолка, покрытой изоляцией.
Здесь стоит отметить, что, по нашему мнению, большинство строителей неправильно понимают строительные нормы и правила. Часто минимальные требования к различным компонентам дома или, в качестве другого примера, значения характеристик изоляции считаются «оптимальными», хотя они, безусловно, таковыми не являются. Это только «минимум», что во многих случаях указывает на то, что «чем больше, тем лучше».
