Естественная вентиляция в частном доме —

Воздухообмен между улицей и внутренним пространством необходим в каждом здании. Это важно и для людей, поскольку мы проводим внутри строений около ¾ времени и нам жизненно важен свежий воздух. Это важно и самому сооружению для продления его ресурса. В строительной отрасли существует несколько технологий обустройства этой коммуникации, принципиально специалисты подразделяют два вида: вентиляция естественная и принудительная. Во втором случае устанавливается специальное оборудование, которое выбрасывает отработанный воздух наружу и закачивает свежий внутрь. Естественная вентиляция в частном доме осуществляется за счет перепада давления и температур в постройке и на улице.

Оглавление статьи

• Принцип функционирования естественной вентиляции
• Различия вентиляции на объектах и в частном доме
• Проектирование вентиляции
• Технологии обустройства естественной вентиляции
• Аэрация
• Конвекция
• Давление ветра
• Рекуперация тепла
• Пример расчета естественной вентиляции
• Выбор технологии вентилирования, экономическая целесообразность

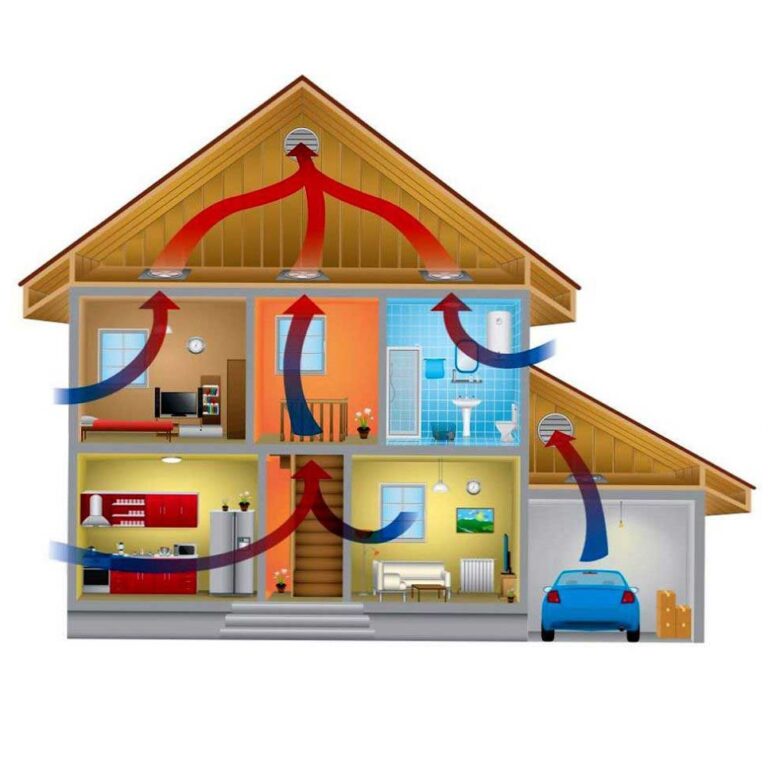

Принцип функционирования естественной вентиляции

Этот способ воздухообмена имеет только один недостаток – это отсутствие тяги в условиях одинаковой температуры внутри и вне здания и предельно низких значениях ветра. То есть коммуникация в такой ситуации просто не работает. Естественная тяга вентиляции максимально функциональна при существенном перепаде температур в внутри строения и на улице. Но такой тип проветривания используется в каждом здании и сооружении, поскольку он имеет простую конструкцию, стоит недорого, не требует дополнительного оборудования и не потребляет электроэнергию. Если вы хотите обустроить естественную вентиляцию в доме своими руками схема должна быть максимально адекватна всем техническим параметрам сооружения.







Различия вентиляции на объектах и в частном доме

В многоквартирном доме, общественном здании или в производственных цехах устройство естественной вентиляции осуществляется шахтенным способом. Подобная технология не применима для частного дома. Вытяжная вентиляция с естественным пробуждением в индивидуальном строении сооружается по иным принципам, а ее схема разрабатывается для каждого конкретного здания. Вентиляция жилой комнаты может отличаться от вентиляции в ванной комнате и туалете.

Проектирование вентиляции

Проектирование осуществляется с учетом особенностей внутренней планировки постройки и сообразно необходимым объемам воздухообмена. Также в зависимости от типа загородного поместья и его особенностей естественная вентиляция в доме может быть организована несколькими способами. Возможно, для эффективности коммуникации будет необходима установка дополнительного оборудования. Например, решетка с обратным клапаном для естественной вентиляции, которая предотвратит повтор потока воздуха.

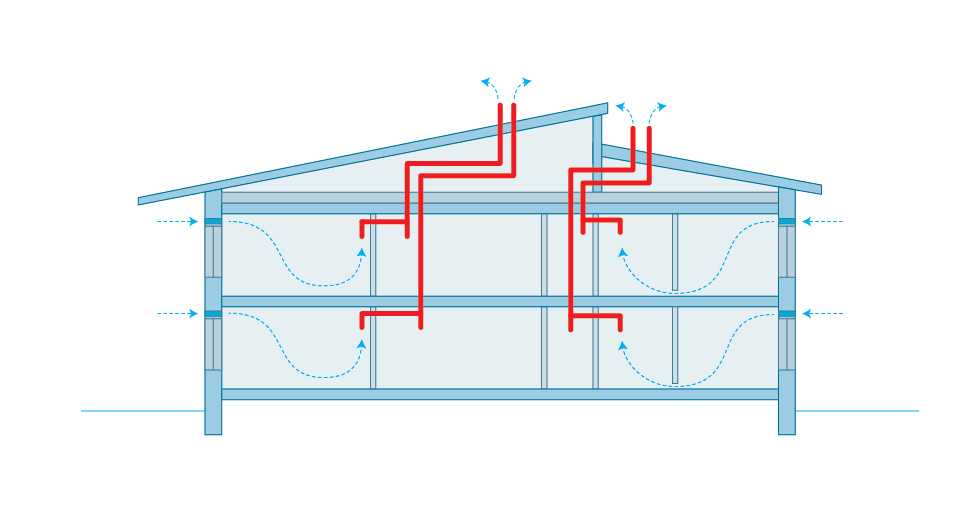

Технологии обустройства естественной вентиляции



Специалисты различают несколько типов конструкции вентиляционной коммуникации. Выбор способа обустройства естественной приточной вытяжной вентиляции зависит от функциональности конкретной комнаты, его объемов и целесообразности. Но следует понимать, что вне зависимости от того, какая технология используется, каждое помещение должно быть обустроено приточным каналом и обратным клапаном для естественной вентиляции.

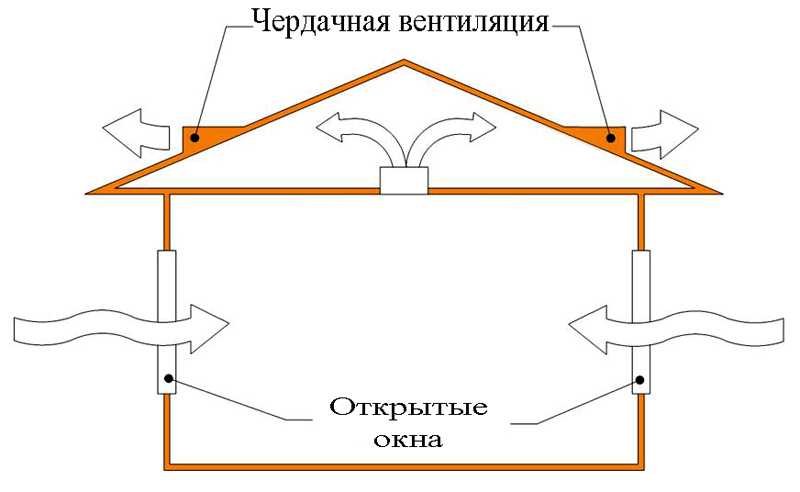

Аэрация

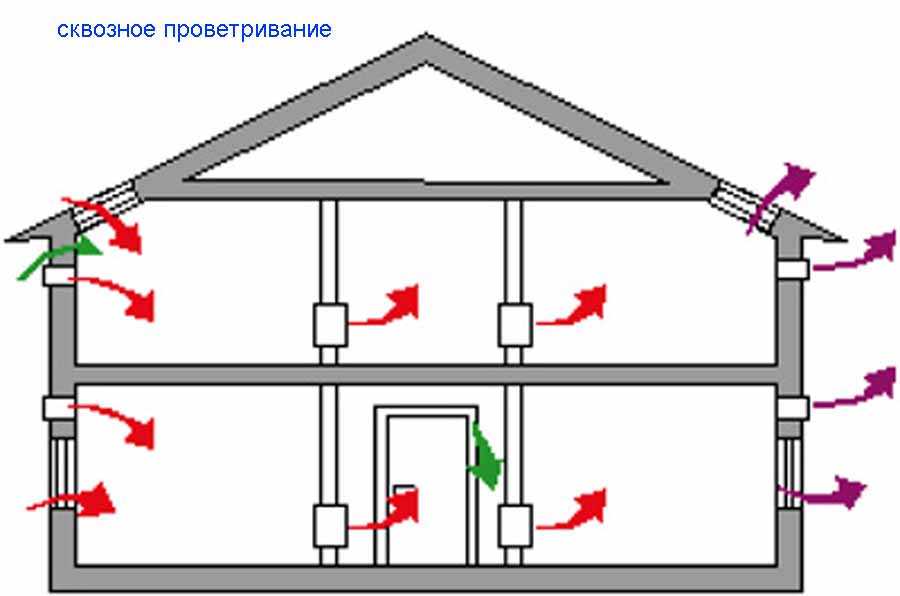

Это общеобменная естественная вентиляция в доме, в установленных параметрах. Результативной такая коммуникация может быть лишь при определенном расположении сооружения, которое должно быть возведено под углом в 45 или 90 градусов к господствующему направлению ветра на территории. Эффективным результат работы аэрации будет только при регулярном открывании фрамуг, которые должны быть максимально грамотно рассчитаны.

Конвекция

Эта естественная вентиляция в частном доме из сип-панелей применима, когда присутствуют избытки теплого воздуха. Тяжелые наружные массы, поступая во внутрь, вытесняют из него легкие. Естественная вентиляция в жилом доме осуществляется за счет циркуляции воздуха вокруг источника тепла. Технология предполагает обязательный перепад (не менее трех метров) между уровнем забора и выброса воздушных масс. Скорость их перемещения не должна превышать 1 м/с.

Давление ветра

Этот принцип естественной приточной вентиляции в частных домах по энергоэффективной технологии предполагает высокое давление воздуха с наветренной стороны и низкое – с подветренной. При проектировании системы берется в расчет расположение дома. Массы поступают в помещение через каналы естественной вентиляции, расположенные с наветренной стороны и выходят из противоположных. Скорость приточной вентиляции с естественным побуждением зависит от скорости ветра.

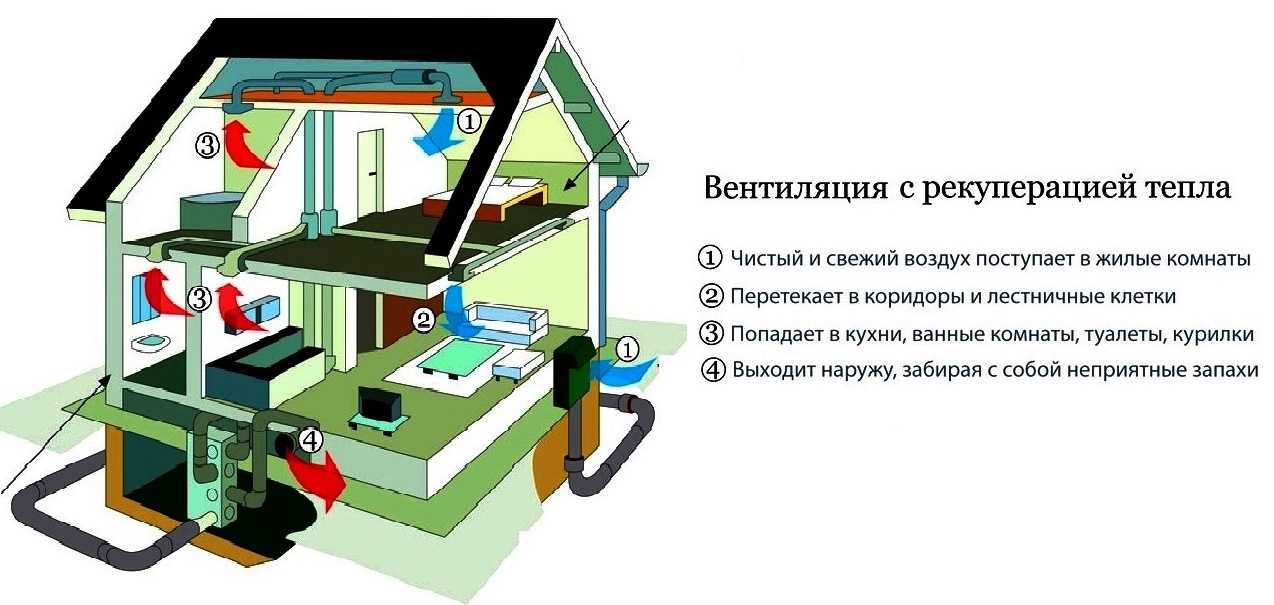

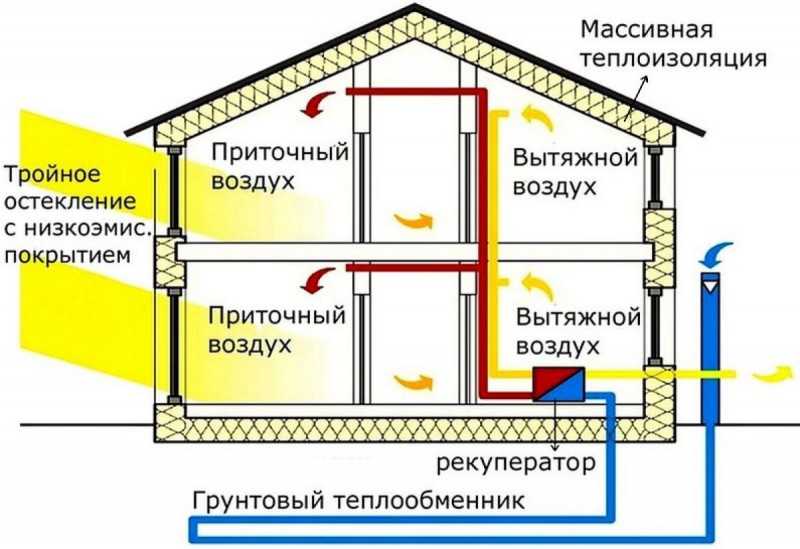

Рекуперация тепла

Естественная вытяжная вентиляция вместе с отработанными воздушными массами выводит из помещения и тепло. Потеря ресурса требует его возобновления для комфортного проживания человека. Естественная приточно вытяжная вентиляция рекуперационного типа способна обеспечить возврат тепла до 90%. Для эффективной и надежной работы системы необходим профессиональный расчет естественной вентиляции для каждого конкретного объекта.

Пример расчета естественной вентиляции

Расчет системы естественной вентиляции в частном энергопассивном доме производится согласно установленным нормативам. Для примера возьмем одноэтажный коттедж с жилой площадью в 60 кв.м. Также в доме есть туалет, кухня, ванная комната и кладовка. Высота потолка – 3 метра. Естественная вытяжная вентиляция сооружается из бетонных блоков.

Приток воздушных масс, согласно нормативам, должен составлять 180 куб.м/час. Вытяжка из помещений с воздухоотводами (кухня, ванная и туалет) – 140 куб.м/час и в кладовке 0,2 куб.м/час. Так, требуемый вывод воздушных масс должен составлять 142, 7 куб.м/час. Одноэтажный коттедж имеет чердак, поэтому высота канала будет составлять 4 метра. Далее нужно руководствоваться таблицей.

Высота канала (м)	Температура воздуха в помещении
	t=32°с (м³/час)	t=25°с (м³/час)	t=20°с (м³/час)	t=16°с (м³/час)
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

При температуре в 20 градусов и согласно значениям в таблице производительность 1 воздуховода естественной вытяжной вентиляции составляет 45,96 куб. м/час. Так получается, что схема естественной вентиляции должна быть обустроена четырьмя каналами. Это упрощенный пример на тот случай, если вы хотите соорудить естественную вентиляцию в частном доме своими руками. Гарантий в этом случае не существует.

Если же вы хотите, чтобы система работала эффективно, лучше доверить проектирование схемы и расчет естественной вентиляции в частном доме профильным инженерам. Кроме этого, необходимо понимать, что производительность системы снижается или увеличивается выбором места и конструкции таких элементов, как клапан обратный вентиляционный или вентиляционная решетка для естественной вентиляции.

Выбор технологии вентилирования, экономическая целесообразность

Если вы задались вопросом, какую систему воздухообмена выбрать, стоит произвести несложные экономические расчеты. Стоимость коммуникации складывается из двух значений – цена возведения и цена эксплуатации. Выбрав традиционную конструкцию, вы затратите меньше денежных средств в процессе строительства. Но уже с первого дня использования вы столкнетесь с эксплуатационными расходами, поскольку потери тепла потребуют дополнительного расхода ресурсов (дров, угля, электроэнергии, бензина или дизеля).

Практика показывает, что вентиляция с рекуперацией – это наиболее экономически выгодная и технологически целесообразная технология вентиляционной системы. Например, если вы отапливаете коттедж с помощью электричества, то при установке традиционной системы воздухообмена, вы будете расходовать от 6 до 10 кВт/час, в то время как вентилирование с рекуперацией снизит расход до 1-2 кВт/час. Согласитесь, что показатели значительные.

Естественная вентиляция в частном доме. Схема правильной естественной вентиляции в частном доме

Содержание

1. Естественная вентиляция в частном доме. Схема правильной естественной вентиляции в частном доме
2. Естественная вентиляция в частном доме своими руками. Нужна ли принудительная вентиляция?
3. Самая простая вентиляция в доме. Принудительная
4. Нужна ли вентиляция в частном доме. Виды и особенности
5. Естественная вентиляция в частном доме через стену. Необходимость в частном доме
6. Естественная вентиляция в частном доме терехов. Описание книги

Естественная вентиляция в частном доме. Схема правильной естественной вентиляции в частном доме

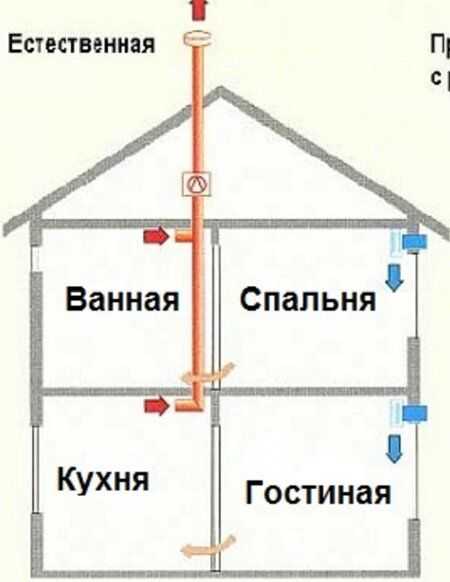

Естественная вентиляция в частном доме (одноэтажном, двухэтажном) – наиболее дешевый и простой метод организовать эффективный процесс воздухообмена во всех помещениях. Система базируется на основе применения простейших воздуховодных каналов, расположение и размер которых гарантирует достойную тягу с последующим вентилированием.

В основе работы естественного вентилирования лежат простейшие законы физики. Базовые физические процессы, основывающиеся на разнице температуры и давления, способствуют образованию интенсивной тяги. А тяга, в свою очередь, осуществляет регулярную смену воздуха.

Продуктивный воздухообмен обеспечивается тягой вытяжных воздуховодов. Начало воздуховодов прокладывается в наиболее «грязных» помещениях частного дома (кухня, туалет, ванная комната или совмещенный санузел), далее каналы идут вверх (на второй этаж, мансарду, чердак), а оттуда – на крышу. За счет воздушной тяги отработанная масса воздуха выводится на улицу, а вместо нее в дом поступает свежий воздух. Поступление кислорода в закрытые помещения происходит через оконные и дверные проемы, щели и трещины в стенах, технологические отверстия в стеклопакетах.

Факторы, влияющие на силу тяги:

• Разница в значениях температуры на улице и в доме. В холодные сезоны тяга заметно сильнее, так как комнатный теплый воздух стремится вверх по вытяжным каналам. А летом тяги практически нет, так как температура внутри помещения практически сравнивается с уличной.
• Расстояние между крышей и комнатой. Внизу давление выше, а вверху, соответственно – ниже. И чем выше выход из вытяжного канала – тем ощутимей перепад давления, что неизменно приводит к увеличению силы тяги.
• Направление и скорость ветра. Ветер – результат неравномерного распределения атмосферного давления. Воздух легко будет циркулировать из дома наружу и наоборот, если в районе оконных проемов образуется зона так называемого повышенного давления, а на выходе из вентиляционных каналов – зона пониженного давления.

К сожалению, человек не может регулировать и как-то влиять на появление правильных температурных колебаний, скорость и направление ветра. И этот факт является единственным минусом использования исключительно естественной вентиляции частного дома. Именно поэтому специалисты рекомендуют использовать естественный вариант в тандеме с принудительным и приточным .

Естественная вентиляция в частном доме своими руками. Нужна ли принудительная вентиляция?

Нужно ли устраивать в частном доме принудительную вентиляцию, чтобы обеспечить рекомендуемые нормативами показатели воздухообмена с точки зрения регламентирующих докуметнов? Напомним, действующий CаНпиН 2.1.2.2645-10 предписывает иметь для проветривания окна и форточки, речь в нем идет только о естественной вентиляции.

4.7. Естественная вентиляция жилых помещений должна осуществляться путем притока воздуха через форточки, фрамуги, либо через специальные отверстия в оконных створках и вентиляционные каналы. Вытяжные отверстия каналов должны предусматриваться на кухнях, в ванных комнатах, туалетах и сушильных шкафах.

При этом рекомендуемый в ряде документов минимальный объем воздуха на одного человека должен составлять не менее 30 м3/ч в 1 час.

Aldobr Участник FORUMHOUSE

Актуализированная редакция СНиП 4101-2003 (введена с 1.01.2013): 30 м3 на человека или 0,35 объема в час

Таким образом, если площадь жилой комнаты достаточно большая, и на каждого человека в ней приходится от 10 до 20 квадратных метров, организация приточно-вытяжной вентиляции по действующим нормативам не жизненно необходима. А вот если в комнате на одного человека приходится менее 20 квадратных метров, принудительная вентиляция уже остро нужна.

Так, спальня площадью 20 метров, в которой ночуют двое взрослых еще может обойтись без принудительной вентиляции. Спальня в 18 метров – уже нет, одно проветривание с вентиляционными задачами не справится. А маленькие спальни в небольших коттеджах делают довольно часто.

Самая простая вентиляция в доме. Принудительная

Принудительная система вентиляции в доме используется, когда естественная циркуляция недостаточна. Довольно часто используется в современных деревянных домах из клееного бруса, который характеризуется достаточно высоким уровнем герметичности.

Принцип работы и конструкция принудительной вентиляции разделен на три типа:

• в кладовой;
• выхлоп;
• смешанный.

Приточная

Приточная вентиляция в частном доме сегодня распространена чаще, чем в любом другом. Это связано с простотой расположения компонентов системы и удобством обслуживания оборудования. Из самого названия видно, что вентиляторы установлены на подающих каналах. В небольших домах в каждой большой комнате устанавливается по одному приточному устройству, где легко организовать перелив.

В этом случае вентилятор устанавливается снаружи или на стену в канальные модели, которые представляют собой трубу с вентилятором внутри. Обычно они устанавливаются под подоконниками или на уровне пола. Вот некоторые требования к приточной вентиляции:

1. Вытяжные каналы установлены в кухнях, ванных комнатах, туалетах, подсобных и кладовых помещениях. Если в доме есть отдельная прачечная и сушилка для одежды, то вертикальные каналы также должны быть установлены здесь. В некоторых домах мужчины устраивают для себя небольшие мастерские. В этом случае также должны быть установлены выхлопные трубы.
2. Воздуховоды установлены во всех жилых помещениях.
3. В некоторых помещениях рекомендуется устанавливать как приточные, так и вытяжные воздуховоды. Например, на кухнях, соединенных с помещениями, на кухнях, где работают газовые плиты, в котельных, где установлены газовые котлы, в любом другом помещении, где есть две и более запирающих двери от вытяжки.
4. Если второй этаж закрыт дверью с первого этажа, правила подачи воздуха остаются неизменными.
5. Если нет двери, вытяжной воздуховод должен быть установлен в пространстве лестничной клетки. Вентиляционные каналы расположены в гостиных.

Вытяжная

Из одного только названия ясно, что вентилятор установлен в вытяжке. Вариантов не так уж много. Но схемы и требования такие же, как и к разнообразию поставок. Хотя следует похвалиться тем, что сегодняшние производители сделали так, чтобы выхлопная система была проста в обслуживании.

Традиционный вариант вытяжной вентиляции заключается в установке вентиляторов на крыше, чаще в чердачном пространстве, где они подключаются к вытяжным каналам. Из них короткая труба выводится через кровельный материал наружу. На конце трубы имеется навес для защиты от осадков.

Более современным вариантом является вентиляция в стене. В основном, это воздуховодные вентиляторы, которые устанавливаются в стену под потолком. Производители сегодня предлагают этот тип оборудования с разной мощностью и размерами. Таким образом, подобрать необходимую модель, отвечающую требованиям и расчетам по вентиляции, не составит большого труда.

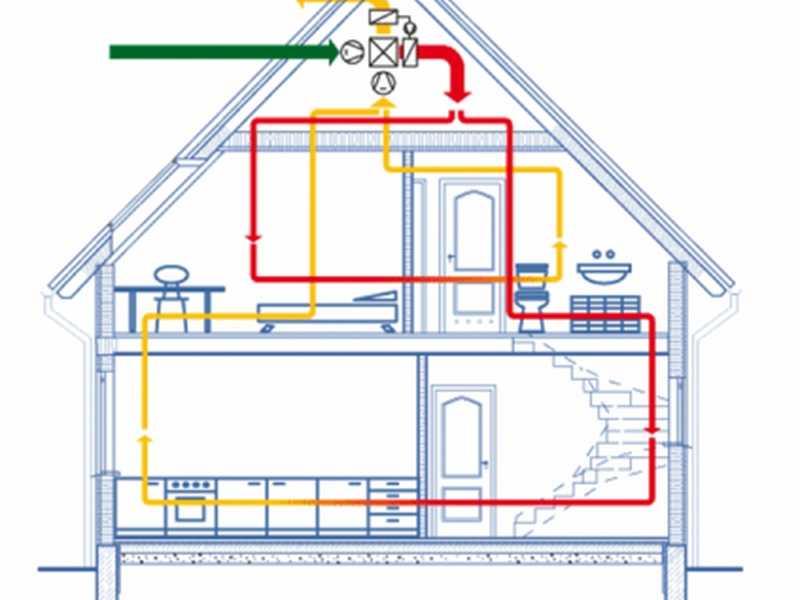

Приточно-вытяжная

Этот тип системы вентиляции отличается от предыдущих только наличием вентиляторов как на выходе из стояка, так и на всасывающих каналах. Во-первых, необходимо оценить высокую эффективность схемы. Во-вторых, что является скорее недостатком, эта система полностью зависит от энергии. И хотя производители вентиляторов предлагают экономичные модели, все время приходится нести расходы на эксплуатацию оборудования.

Следует отметить, что эта компоновка может быть собрана или организована в соответствии с тремя основными принципами: отдельная планировка, модульная и моноблочная.

Первая – это система, которая включает в себя отдельную приточно-вытяжную вентиляцию. Это означает, что все каналы с приточными и вытяжными вентиляторами одинаковы. Здесь важно выбрать точную мощность вентиляторов, чтобы не нарушить баланс необходимого количества воздуха в доме.

Нужна ли вентиляция в частном доме. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Естественная вентиляция в частном доме через стену. Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

• Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
• С помощью вентканала образуется мягкий и приятный микроклимат;
• Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
• Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

Естественная вентиляция в частном доме терехов. Описание книги

Интернет-издание, 2015. — 75 с.Прочитав Книгу «Естественная Вентиляция и Микроклимат в Доме», Вы получите ответы на вопросы:Как построить Комфортный Дом с работающей Естественной Вентиляцией?Почему делать надо именно так?Заставите материалы не просто держать крышу над головой, а создавать Здоровый Микроклимат в Вашем Доме!Посмотрите на Дом как Систему, а не груду складированного материала!Защитите свои вложения на сотни тысяч кровных условных единиц…Снисходительно улыбнетесь на глупые советы.Вст…

Интернет-издание, 2015. — 75 с.Прочитав Книгу «Естественная Вентиляция и Микроклимат в Доме», Вы получите ответы на вопросы:Как построить Комфортный Дом с работающей Естественной Вентиляцией?Почему делать надо именно так?Заставите материалы не просто держать крышу над головой, а создавать Здоровый Микроклимат в Вашем Доме!Посмотрите на Дом как Систему, а не груду складированного материала!Защитите свои вложения на сотни тысяч кровных условных единиц…Снисходительно улыбнетесь на глупые советы. Вступление.Теория.Здравый смысл.Принципы естественной вентиляции.Немного истории.Зачем вентиляция.Углекислый газ.Влага.Задача вентиляции: подать – перемешать – забрать.Подать…Перемешать…Забрать…Ход мысли — логика.Энергосбережение — всего пару слов.Система Дом.План дома.Группировка вентканалов.Движение воздуха в доме.План движения воздуха в доме.Приток.Перемешивание.Забор воздуха из комнаты.Транзитная зона.Приток в помещения с грязным воздухом.Забор воздуха из дома.Рекомендуемая литература. Книга «Естественная вентиляция и микроклимат в доме» автора Терехова Лидия Александровна оценена посетителями КнигоГид, и её читательский рейтинг составил 0.00 из 10.
Для бесплатного просмотра предоставляются: аннотация, публикация, отзывы, а также файлы для скачивания.

Вентиляция в частном доме. Делаем естественную вентиляцию в частном доме своими руками

Если в вашем любовно построенном доме нет нормальной естественной вентиляции, не удивляйтесь, если дети вскоре начнут страдать приступами аллергии, утром вы проснетесь с тяжесть во всем теле, а в комнатах появится грибок и плесень.

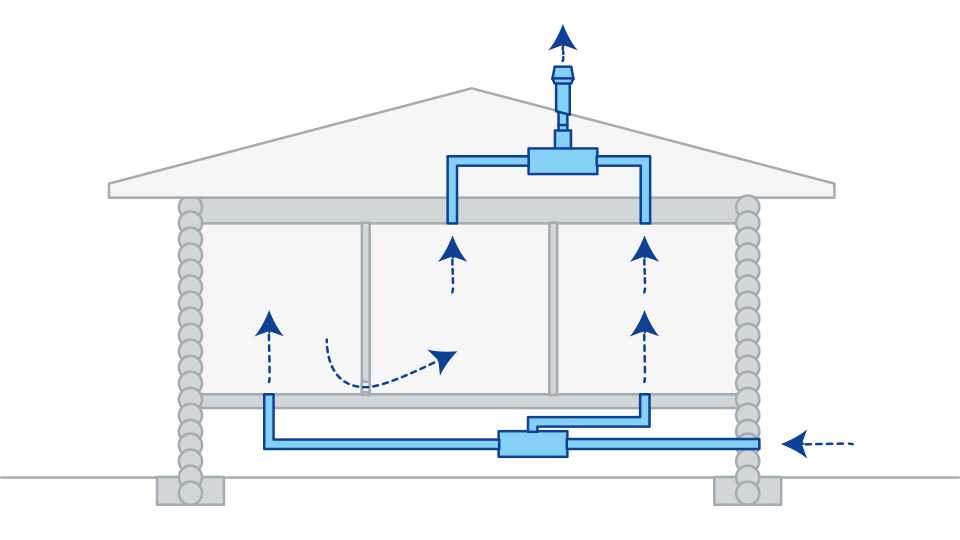

В доме из бревен нет необходимости специально устраивать вентиляцию — в этом доме стены сами «дышат» через оконные проемы, стыки бревен, дымоходы. Но в кирпичном или каменном доме все герметично и естественная вентиляция в коттедже просто отсутствует.

Суть любого типа вентиляции   заключается в постоянном обмене внутреннего и наружного воздуха за счет разницы температуры и давления. Проще всего проветрить помещение, открыв окна и двери, но зимой это невозможно, а помещения, не имеющие окон, например кладовые или ванные комнаты, таким образом не деградируют.

В частном доме вентиляцию приходится делать самому. Многие застройщики пытаются выполнить эти работы своими руками, но лучше не рисковать и пригласить мастера, а самому быть его помощником.

Читайте также: Облицовка дома термопанелями

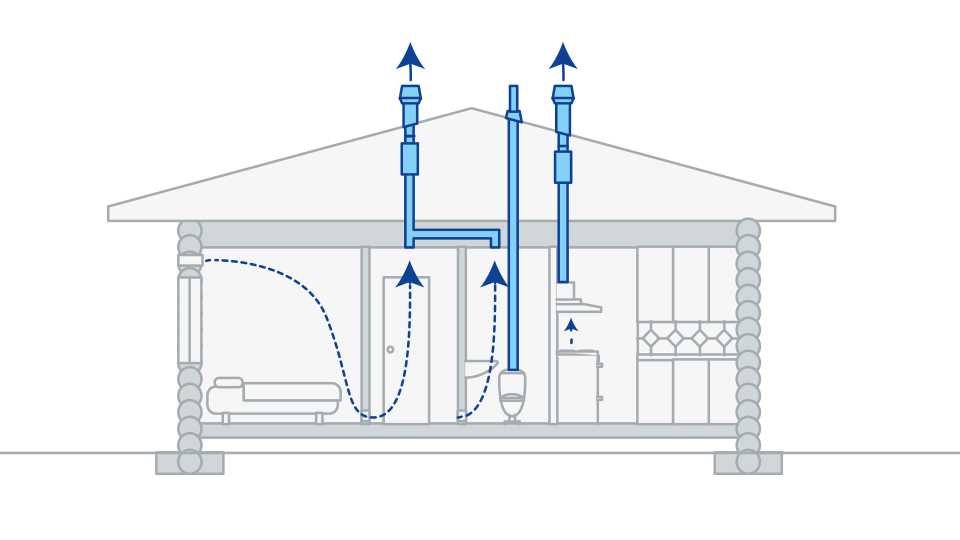

В частном доме необходимо установить минимум две вытяжки для эффективной естественной вентиляции помещений. Чаще всего их делают на кухне или в ванной. Систему вытяжки нужно продумывать в процессе проектирования дома, ведь вентиляция в доме сложная система, нужно сделать необходимые чертежи и расчеты и без помощи профессионала не обойтись.

Естественная вентиляция в частном доме Требования:

— Правильная вентиляция не должна проветривать помещение зимой;
 — Должен быть постоянный воздухообмен с улицей;
 — Свежий воздух должен поступать во все помещения;
— Загрязненный воздух из кухни, туалета или ванной комнаты должен быть быстро удален;
 — В доме не должно быть сквозняков.

Вентиляция в доме

Если дом уже построен, встроить в него эффективную систему вентиляции просто невозможно. Эти работы необходимо проводить на этапе строительства, а значит, система вентиляции уже должна быть в проектной документации.

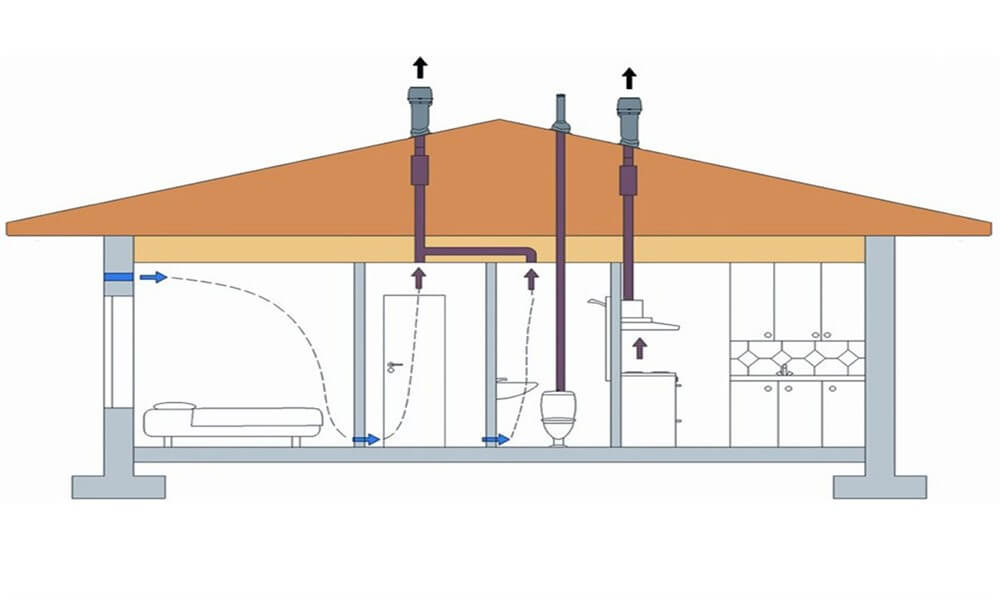

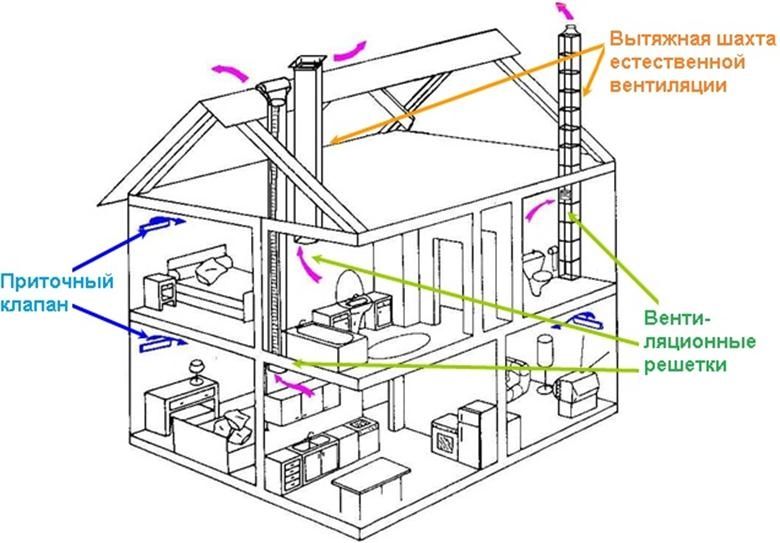

В стены в первую очередь встраиваются вентиляционные каналы. Эти каналы должны иметь выходы внутрь помещений, а также розетки. Один из этих выходов будет втягивать в дом наружный воздух. Он должен располагаться на высоте не менее двух метров над фундаментом, в любой из наружных стен. Второй выход будет удалять грязный воздух из дома. Обычно его размещают на крыше и к нему подводят все вытяжные каналы.

Вытяжная труба должна возвышаться над крышей дома на 0,5 метра. Если дом достаточно большой, таких вытяжных труб может быть несколько.

Читайте также: Что выбрать для черновых стен: цементную штукатурку или гипсокартон?

Вентиляционные каналы из металлов, не подверженных коррозии, с гладкими стенками, прямоугольного сечения. Отверстия каналов снаружи и внутри дома закрываются сеткой. Также необходимо предусмотреть систему воздушного отопления зимой. Для этого рядом с вентиляционным каналом устанавливается утеплитель.

Таким образом, естественная вентиляция частного дома своими руками абсолютно реальна, не требует больших денежных средств и особо сложных инженерных решений, но бережет здоровье членов семьи, повышает комфортность проживания и защищает дом от плесени и избыток влаги.

Дом из сип панелей: преимущества, особенности ц…

Что выбрать для черновой отделки стен: цементный ш…

3 способа сэкономить на строительстве дачного. ..

Эпоксидные полы: преимущества и недостатки …

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но вентиляция требуется не только по отношению к человеку. Его задача, как одной из основных инженерных систем, поддерживающих нормальный микроклимат, заключается в предотвращении постепенного разрушения конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения пагубно сказываются не только на здоровье человека, но и на вещах, предметах в доме.

Особенности вентиляции в частном доме

Перед системой вентиляции современного частного домостроения стоят совсем другие задачи, чем в домах постройки конца прошлого века. Так, например, удобства были «во дворе», приготовление пищи — в летней кухне, погреб и гараж — отдельно стоящие помещения, белье сушилось на улице. Сам дом одноэтажный, его метраж колеблется в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и сланец. Дома отапливались в основном печью. Дымоход заменил вытяжку. Деревянные оконные рамы и двери, естественно, способствовали притоку воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой благоустроенный жилой комплекс, в котором жилая площадь примыкает к кухне, санузлам, иногда — бассейну, спортзалу, чаще с гаражом (источник токсических веществ).
• Исчезли печи, а вместе с ними и основной вентиляционный канал.
• Сушка белья в доме приводила к интенсивному испарению.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, наружные и внутренние отделочные материалы.

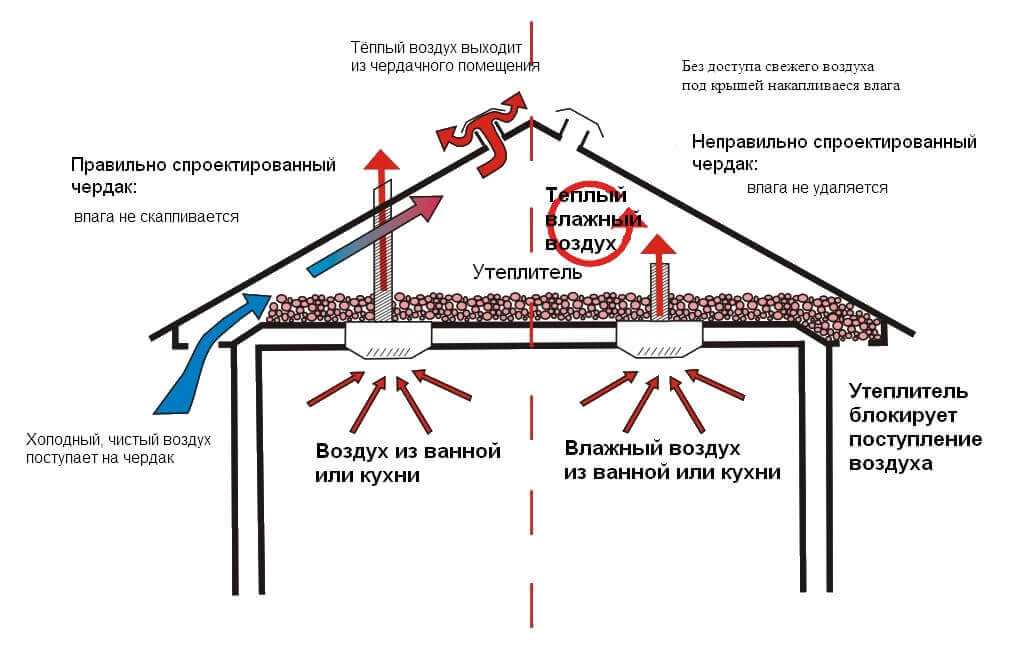

• Отказ от неотапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, надлежащая вентиляция должна свести к минимуму их негативное влияние. Для каждого загородного дома выстраивается своя система, соотносимая с пожеланиями потребителя, его финансовыми возможностями.

Типы вентиляционных систем

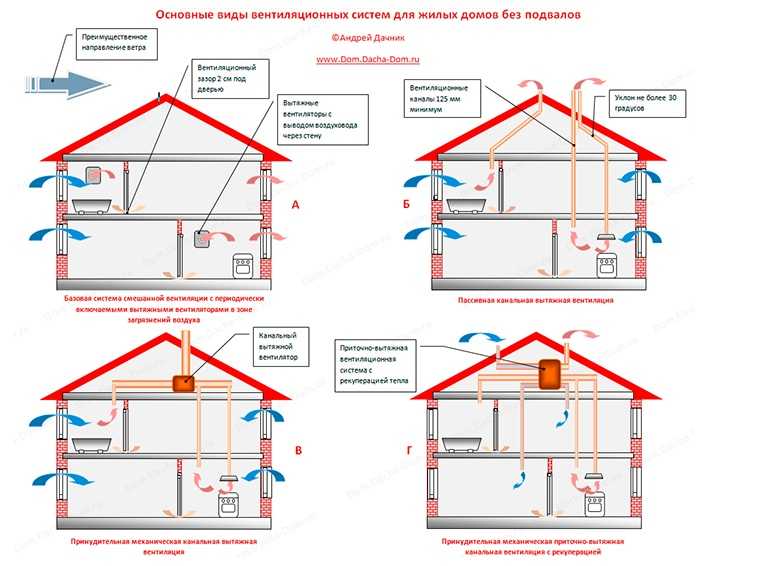

Схемы вентиляции в частном доме имеют три варианта размещения:

1. Естественный — поток свежего воздуха поступает в помещение через щели, окна, двери. Насыщенные углекислым газом — пройти через вентиляционные отверстия в санитарных помещениях (туалет, ванная) и на кухне.
2. Принудительный — все процессы воздухообмена осуществляются специализированным оборудованием.
3. Смешанное — одно из естественных направлений движения воздуха (приток или забор) заменено механическим.

Естественная вентиляция основана на разнице температуры и давления на улице и в помещении. Отсюда и недостаток – возможна стабильная работа в холодное время года и при температуре внутри здания выше наружной. Кроме того, для его функционирования воздух должен непрерывно и беспрепятственно поступать и отводиться.

Приточная вентиляция в частном доме подразделяется на: комплект, по составу — отдельные компоненты и моноблок, в котором все элементы конструктивно собраны в один блок. Недостатки — высокая цена, сложность монтажа, для набора текста — необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме для каждого вида свое. Итак, естественная вентиляция оборудована только вентиляторами и трубами.

Для принудительной вентиляции:

• вентиляторы;
фильтры
• ;
ионизаторы
• ;
• электронагреватели воздуха;
осушители
• ;
• рекуператоры.

Приточная вентиляция в доме обеспечивается такими устройствами:

• клапан стеновой;
• инфильтрационный клапан;
• установка подачи.

Для вытяжки в основном применяются вентиляторы с разными конструктивными решениями — осевые, канальные. Зачастую с их помощью удается решить проблему «вялого» поступления влажного и вытяжного воздуха в ванной и туалетной комнате.

Устройство вентиляции в частном доме своими руками

Шаг №1 Расчеты

Чтобы узнать мощность системы, рассчитайте такой параметр, как воздухообмен. Рассчитывается для каждого помещения отдельно по формуле:

V — объем помещения (метр кубический), вычисляемый путем умножения ширины, длины и высоты помещения;

К — утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых помещений — 30, раздельных санузлов — 25, совмещенных — 50, кухни — 60-9.0.

Также в расчетах системы вентиляции частного дома учитываются и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света
• Наличие (отсутствие) преобладающего ветра в данном районе.
• Наличие в составе пула. Для него рекомендуется вести отдельную систему.

Шаг №2 Естественная вентиляция: улучшенные параметры

Не всегда естественная вентиляция в частном доме справляется со своей задачей по поддержанию заданных параметров температуры и влажности. Затем желательно «доработать» систему.

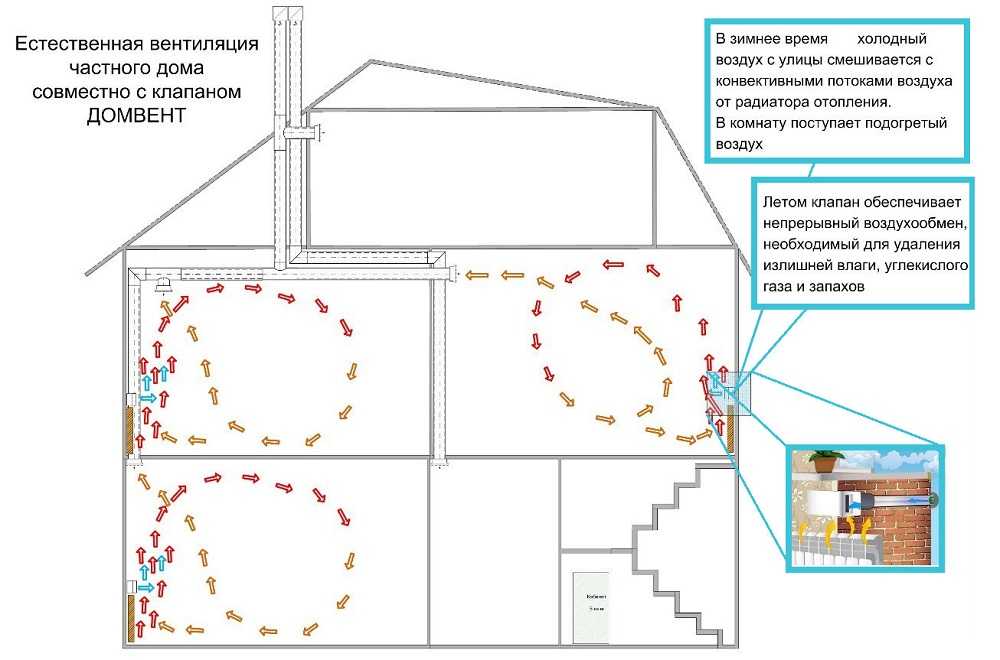

В этом помогут впускные клапана. Они не разгерметизируют окно, но создадут приток свежего воздуха. Их установка элементарна, следуя инструкции, с ней справится даже абсолютно несведущий человек. Принцип заключается в том, что на верхнюю часть створки крепится удлиненное устройство (350 мм). С этого места отрезается штатный герметик и устанавливается из комплекта поставки (уже).

Еще несколько устройств, улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поток воздуха, на все межкомнатные двери устанавливаются вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешивания холодного воздуха окна и теплого радиатора.

Если при строительстве дома запроектирована система естественной вентиляции, то необходимо учитывать такие нюансы: в доме не должно быть комнат без окон; залог хорошей вентиляции – окна выходят на все стороны здания (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов система отопления – идеальна для одноэтажных домов.

Этап №3 Системы приточно-вытяжной вентиляции

Устройство вентиляции воздуха в частном доме решается с помощью настенного проветривателя. Представляет собой телескопическую или гибкую трубу, с одной стороны (снаружи) которой находится декоративная сетка с москитной сеткой (от мошек и комаров), с другой (внутренняя) — вентилятор, фильтр.

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования пробивается отверстие необходимого диаметра.
• В него вставляется труба с нагревателем.
• Само устройство монтируется на клейкий раствор, состоит из вентилятора, фильтра, а некоторые модели оснащены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы установлен декоративный кожух, предохраняющий от попадания дождя и снега внутрь, и декоративная решетка с внутренней стороны.

Важно! Как и при принудительной принудительной вентиляции, существенно увеличится поступление свежего воздуха – следите за своевременным и в необходимых объемах его забором, иначе сквозняков не избежать. В связи с этим не устанавливайте в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, устанавливаемых в комнатах санузлов, на кухне. Настенный вытяжной вентилятор на кухне, устанавливается аналогично приточному. В санитарном помещении вентиляционный канал монтируется либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее приточной, то дом задохнется.

Шаг №4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома — приточно-вытяжная с механическим импульсом. Применяются два вида его конструкций: наборная и цельная.

Схема вентиляции в частном доме моноблочной системы выглядит так:

• воздух с улицы по приточному воздуховоду поступает в рекуператор;
• очищен от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее по воздуховоду поступает во все помещения дома;
• отработанный воздух поступает в рекуператор через вытяжной трубопровод;
• отдает свое тепло поступающему холодному воздуху;
• из рекуператора, через выхлопную трубу — в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Доставка воздушных потоков во все помещения и вывод их в атмосферу осуществляется приточной сетью. Его составляющие: воздуховоды, переходники, повороты, тройники. Характерные признаки: площадь поперечного сечения; форма; жесткость (жесткая, гибкая, полугибкая). Необходимо регулировать интенсивность потока. При превышении допустимых значений генерируется сильный шум. Материал изготовления воздуховодной сети – оцинкованная сталь или пластик.

Материал утеплителя выбирается по желанию, но толщиной не менее 10 мм. Утеплению подвергают приточную трубу от наружной решетки к секции предварительного нагрева (рекуператору), вытяжку к чердаку. Датчики — термостаты, гидростаты, датчики давления.

Для корректной работы наружной вентиляции в частном доме необходимо соблюдать требования. Во-первых, часть вытяжной трубы, проходящей через холодное чердачное помещение, необходимо утеплить. Изоляция выбрана так, чтобы не пропускать влагу. Во-вторых, отводящая труба должна быть выше уровня конька на 0,5 м. В-третьих, дефлектор желательно монтировать на конце трубы. Это повысит производительность всей системы на 15-20% за счет всасывания отработанного воздуха и пропускания его через специальные отверстия. Кроме того, он защитит трубу от снега, дождя, птиц, мусора, а зимой – от мороза.

Если вы решили делать вентиляцию самостоятельно, помните, что воздуховоды, воздуховоды и другие элементы системы — не должны бросаться в глаза. Если система монтируется после отделочных работ, то скрыть их будет практически невозможно. Поэтому вентиляцию нужно вкладывать в проектные работы. Установка системы требует поведения при вводе в эксплуатацию.

Комментарии:

• Общие правила вентиляции в частном доме
• Какую вентиляцию выбрать для частного дома?
• Руководство по проектированию системы вентиляции
• Пошаговая инструкция по монтажу вентиляции

Если человек решил построить дом самостоятельно, ему, помимо всего прочего, нужно придумать, как сделать это правильно. Из-за ошибок на этом этапе возникает множество неприятных моментов, мешающих нормально жить и даже просто находиться в помещении частного дома. При большом желании вентиляцию в частном доме можно сделать своими руками, сэкономив на услугах сторонней бригады и взяв все под свой чуткий контроль.

Общие правила вентиляции в частном доме

Прежде чем приступить к самостоятельному обустройству системы вентиляции любого помещения, прежде всего необходимо знать такие параметры, как чистота воздуха и общее состояние окружающей среды на строительной площадке. Не последнюю роль в выборе подходящей схемы вентиляции играют строительные и отделочные материалы.

Вне зависимости от того, используются ли дорогие и эксклюзивные материалы или самые бюджетные варианты, на вентиляции в частном доме экономить нельзя, ведь это экономия на собственном комфорте, здоровье и безопасности.

Рисунок 1. Вытяжная вентиляция на кухне.

В основе вентиляционного процесса в частном доме лежит создание специальных технологических отверстий. Через часть помещений будет отводиться вытяжной воздух, а в другие поступать свежий воздух с улицы.

Приточное отверстие в соответствии с утвержденными нормами должно быть выполнено с внешней стороны дома на расстоянии не менее 2 м от его подвала. Такой же выход, через который будет уходить загрязненный воздух, делается на крыше. Дымоход, в котором сходятся все вентиляционные каналы, должен быть выведен не менее чем на 50 см над уровнем крыши.

Следует обратить особое внимание. В этом помещении система вентиляции делается с обязательным устройством встроенного вентканала. В него воздух будет поступать через специальное отверстие-вентиляционное отверстие.

При правильном проектировании, расчете и монтаже вентиляции в частном доме основная часть воздуха будет поступать из всех помещений на кухню и уже там будет находиться снаружи. Поэтому кухонным воздуховодам обычно уделяется особое внимание.

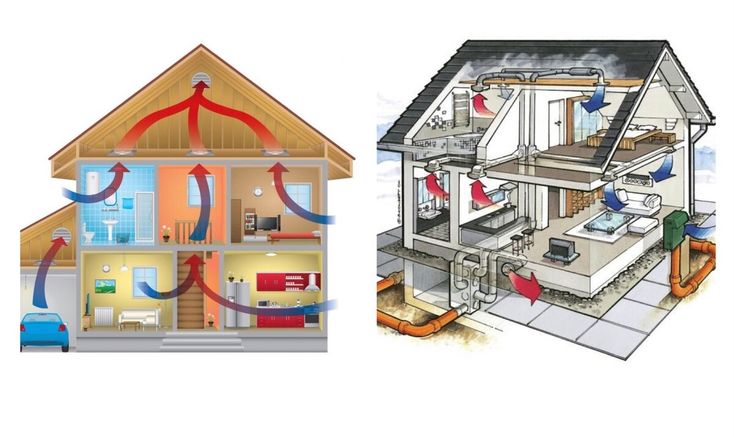

Рисунок 2. Приточно-вытяжная вентиляция в доме.

Одним из важнейших этапов расчета является определение площади поперечного сечения вентиляционного канала. Он должен быть таким, чтобы все отходы оперативно выводились на улицу. После завершения всех расчетов в стены вставляются один или несколько швеллеров. Со стороны кухни делаются входные проемы, со стороны улицы — выходные.

В качестве вентиляционных каналов применяют изделия из нержавеющей стали. Поверхность канала должна быть гладкой, чтобы на ней оседало меньше сажи, жира и других отходов. Для защиты отверстий от грязи и различных посторонних предметов на них надевают специальные решетки. В холодное время возле воздухозаборника нужно установить воздухонагреватель.

В частном доме можно сделать естественную и принудительную вентиляцию. Изучите особенности обоих видов и выберите наиболее подходящий вариант.

Назад к содержанию

Какую вентиляцию выбрать для частного дома?

В частном доме лучше всего подходит естественная приточная вентиляция. Каналы монтируются в подоконники. Можно сделать и такой вариант, когда регулируемые зазоры будут монтироваться в конструкции пластиковых окон. Благодаря им можно будет регулировать интенсивность воздухообмена без потери первоначальных характеристик окна.

Уличный воздух трудно назвать идеально чистым. Вместе с ним в частный дом будет занесена пыль и другой мелкий мусор. Тяжелые частицы оседают на пол и подоконники. Для их устранения достаточно периодически проводить влажную уборку. Особых мер по борьбе с загрязнением нет.

Можно, конечно, установить фильтры, но в этом случае ответственность за их периодическую очистку от грязи и пыли придется взять на себя владельцу. Если этого не сделать, воздух не очистится, а только станет более грязным. Это чревато распространением вредоносных микроорганизмов, опасных как для помещений и всего, что в них находится, так и для людей, проживающих в частном доме.

Прежде чем начать делать вентиляцию в частном доме, подготовьте набор необходимых инструментов и материалов. Вам понадобится следующее:

1. Гофрированные трубы.
2. Пиломатериалы.
3. Решетки, клапаны и задвижки.
4. Отвертка.
5. Рулетка для измерений.
6. Саморезы.
7. Угловой.
8. Дрель.
9. Молоток.
10. Пила.

При этом вам потребуются различные схемы оформления. На рис. 1 вы можете ознакомиться с принципом естественной вентиляции. Пример показан для кухни, но и в других помещениях все можно сделать по аналогичному принципу.

Вернуться к содержанию

Руководство по проектированию системы вентиляции

Для начала необходимо выбрать наиболее оптимальное место для установки системы вентиляции. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или изготовить любую из них самостоятельно. В зависимости от назначения и функций они делятся на приточные и вытяжные. За подачу воздуха в помещения отвечает прибочная вентиляция, а его удалением занимается вытяжная вентиляционная установка.

Системы вентиляции делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается систем принуждения, то к ним относятся специальные устройства, отвечающие за воздухообмен. Схема принудительной вентиляции представлена ​​на рис. 2. Для большего удобства сохраните и используйте схему принудительной вентиляции во время работы и в таком состоянии.

В зависимости от зоны обслуживания системы вентиляции делятся на местные и общеобменные. Первый тип чаще всего используется в квартирах и частных домах, последний больше подходит для производственных комплексов зданий, но может рассматриваться как вариант воздухообмена для частного дома, если он имеет относительно большую площадь и проживает много людей. в этом.

Выберите место для установки системы. В большинстве случаев вентиляция устроена таким образом, что воздух поступает через кровлю. Нарисуйте план удаления воздуха из дома. Предварительно необходимо определить пути вентиляции.

Выберите места для отверстий и установите вытяжной вентилятор, если собираетесь его устанавливать. Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующего размера. Это позволит вам сэкономить время в будущем.

Укажите расположение проводки. Важно, чтобы он не мешал обустройству вентиляции. Уточните, можете ли вы самостоятельно отключить подачу электроэнергии. В том случае, если в систему входит вытяжной вентилятор, убедитесь, что крышка для него имеет размер, достаточный для соединения внутри всех проводов.

Проверить качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, на самом деле могут значительно снизить эффективность воздухообмена.

Естественная вентиляция | Green Home Technology Center

Меню навигации

Дом // Пассивное проектирование  //  Естественная вентиляция

Естественная вентиляция – это использование ветра и тепловой плавучести для создания движения воздуха в вашем доме и из него без использования механических систем, с Цель принести свежий воздух в ваш дом. В ночное время в летние месяцы естественная вентиляция может обеспечить естественное охлаждение и снизить потребление энергии в вашем доме. Дизайн естественной вентиляции обычно рассматривается на этапе проектирования дома.

Следующее видео демонстрирует, как работает естественная вентиляция. Затем мы обсудим факторы, влияющие на естественную вентиляцию, и типы методов естественной вентиляции, которые обычно включаются в дизайн дома. Наконец, вводятся дополнительные соображения по дизайну.

Видео: Hologram Digital

Эффективность естественной вентиляции зависит от:

• Преобладающая скорость и направление ветра

• Окружающая среда

• Площадь основания и ориентация здания

• Температура и влажность наружного воздуха

• Размер окна, расположение и функционирование

Существует два широко используемых метода естественной вентиляции : ветровая вентиляция и дымовая вентиляция.

ветровая вентиляция

когда ветер дует по зданию, он соприкасается с наветренной стеной, которая создает положительное давление. Одновременно противоположная стена, также называемая подветренной, создает отрицательное давление. Если на наветренной и подветренной стенах дома есть отверстия, свежий воздух будет поступать через отверстия на наветренной стене и выходить через подветренные. При более сильном ветре и больших проемах через здание может проходить больше воздуха.

вентиляция дымовой трубы

, также известная как плавучая или тепловая вентиляция, в основном вызвана разницей температур в доме. Когда воздух в доме нагревается , он становится менее плотным, из-за чего воздух поднимается вверх. Этот теплый воздух будет выходить из вашего дома через окно или отверстие, расположенное выше в доме, в результате чего прохладный свежий воздух поступает через нижние отверстия. Поскольку вентиляция дымовой трубы не зависит от ветра, она может осуществляться при относительно стабильном потоке воздуха в жаркие летние дни без ветра.

Если вы планируете использовать естественную вентиляцию в своем новом доме, вам следует учитывать следующие основные методы проектирования:

Ориентация и расположение здания

Дома должны быть ориентированы так, чтобы наветренная стена была перпендикулярна летнему ветру. Посмотрите карту розы ветров, чтобы определить преобладающее направление ветра в вашем районе.

Форма и размеры здания

Здания с естественной вентиляцией не должны быть слишком глубокими, поскольку ветровому воздуху будет трудно проходить через дом.

Типы окон и элементы управления

Различные типы окон приводят к различной скорости вентиляции.

Внешние элементы

, такие как деревья, соседние здания или другие конструкции , могут препятствовать ветру.

Впускные и выпускные отверстия для воздуха

Впускные отверстия для воздуха должны быть расположены низко в помещении, а выпускные отверстия для воздуха должны быть выше и через всю комнату от нижнего впускного отверстия.
