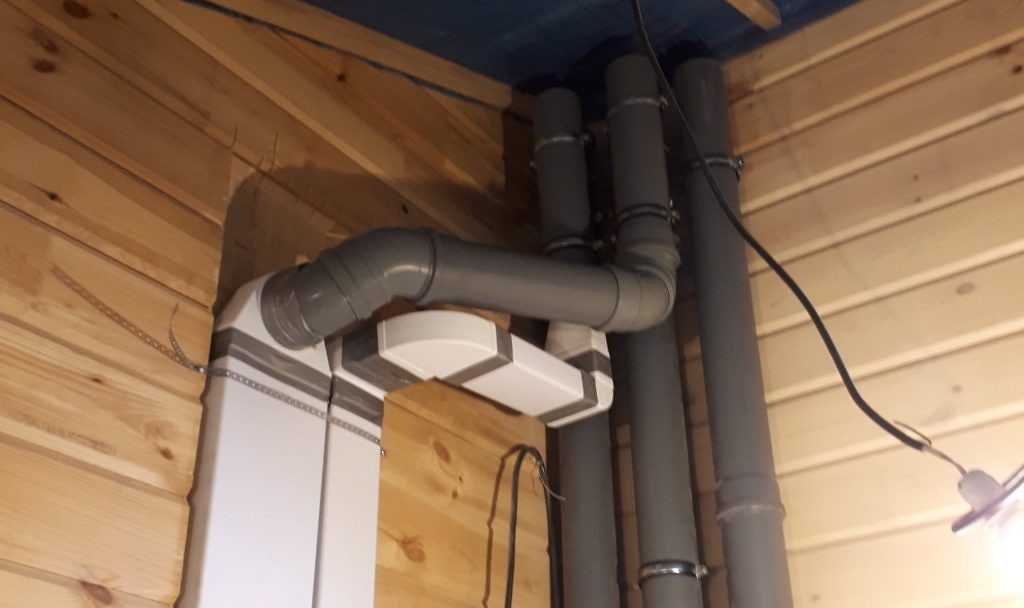

Вентиляция в частном доме из канализационных труб своими руками

Система вентиляции необходима для выведения из помещения отработанных воздушных масс и обеспечения притока свежего воздуха. Построить эффективную вентиляцию в частном доме вполне возможно самостоятельно. Для этого можно использовать специальные трубопроводы, либо какой-то из альтернативных вариантов, к примеру, пластиковые канализационные трубы.

Содержание

• Канализационные трубы для вентиляции: за и против
• Как сделать безопасный воздуховод
  • Подготовка труб
  • Схема
• Основные правила обустройства вентиляции из канализационных труб

Канализационные трубы для вентиляции: за и против

Единого мнения о целесообразности использования канализационных труб для монтажа системы вентиляции до сих пор нет.

Многие профессионалы аргументированно доказывают рациональность такого решения, другие – не менее убедительно критикуют. Дело в том, что у пластика, как и у любого другого материала, имеется ряд достоинств и недостатков.

К положительным аспектам использования канализационного пластика в строительстве вентиляции стоит отнести следующее:

• Любые пластиковые трубы (поливинилхлоридные, полиэтиленовые, полипропиленовые и т.п.) – легки и долговечны.
• Система вентиляции будет обладать должной герметичностью и прочностью.
• Пластиковые изделия сравнительно недорогие и, в отличие от металлических, не подвержены коррозии.
• Благодаря разнообразию форм и размеров элементов, легко сконструировать воздуховоды любой конфигурации.
• Малый вес изделий упрощает и удешевляет процедуру закрепления воздуховодов.

Среди недостатков можно акцентировать внимание на таких моментах:

• По их мнению некоторых специалистов часть выделяемых полимерами вредных веществ будет вместе с воздухом проникать в помещение, следовательно, даже несмотря на клятвенные заверения производителей касательно безупречной экологичности таких труб, лучше использовать пластик исключительно для отвода воздуха.
• Пластиковые трубы не обладают большим запасом прочности и уязвимы к механическим воздействиям.
• При движении воздушных масс по пластиковым трубам неизбежно возникает трение, что приводит к накоплению на внутренних стенках статического электричества. Наэлектризованная поверхность начинает вести себя подобно магниту, интенсивно притягивая к себе частицы пыли и грязи, в которых быстро начинают селиться всевозможные грибки, микробы и плесень.

Следовательно, строительство системы вентиляции из канализационных труб представляется оправданным в первую очередь по экономическим соображениям. Кроме того, такая вентиляция будет отличаться хорошими эксплуатационными характеристиками, и исправно прослужит не один десяток лет.

Обратите внимание! Тем, кто сомневается в экологичности пластиковых труб, лучше сконструировать из них только вытяжной участок, попадание воздуха из которого в помещение будет полностью исключено.

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Это важно! Температура транспортируемого воздуха не должна превышать 70-80 градусов, иначе пластик начинает размягчаться и терять форму. Это особенно актуально для кухонных вытяжных систем.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

• Вытяжной вентилятор.
• Приточный вентилятор.
• Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
• Подогреватель воздуха.
• Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
• Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Обратите внимание! Число ответвлений лучше сделать по возможности минимальным, поскольку от их количества зависит тяга, а, следовательно, и эффективность работы вентиляции в целом.

Примерный порядок проведения работ по монтажу системы вентиляции:

• Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
• Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
• Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
• В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
• Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
• Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
• Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
• Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
• Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Основные правила обустройства вентиляции из канализационных труб

Чтобы правильно рассчитать схему вентиляционной системы, стоит ориентироваться на рекомендуемые нормативные значения показателей воздухообмена. Так, для стандартной комнаты площадью 20 квадратных метров, на каждый метр площади должно приходиться не менее 3 кубических метров свежего воздуха в час. Для кухни с электрической или газовой плитой показатели намного выше: 110 и 140 кубометров в час соответственно.

Если для строительства вентиляции выбор был остановлен на пластиковых канализационных трубах, то и весь воздуховод правильно будет монтировать только из них. Такой подход позволит избежать образования ступенчатых конструкций внутри воздуховодов, а также упростит процедуру соединения отдельных элементов.

В частных домах не рекомендуется объединять выводы системы вентиляции и канализации. Высок риск образования обратной тяги, способной затянуть в помещение неприятные запахи.

Это важно! В вытяжных сетях нередко образуются горючие соединения, поэтому вывод фановой трубы должен отстоять от печной трубы не менее чем на 2 метра.

можно ли так делать + нюансы обустройства

Содержание

• Достоинства и недостатки в сравнении
• Обзор и характеристики
• Преимущества и недостатки пластиковых воздуховодов
• Конструктивные различия: форма, размер, материал
• Крыжовник: посадка, уход, виды обрезки, размножение
• Технические преимущества пластика
• Особенности монтажа
• Преимущества и недостатки изделий из пластика

Достоинства и недостатки в сравнении

Не существует запретов на использование в строительстве вентиляционного трубопровода пластиковых или иных изделий, применяемых в канализационных системах. Однако перед планировкой и монтажом вентиляции обязательно следует разобраться с характеристиками выбранного для сооружения материала.

Хорошо, если будут известны их преимущества над металлическими коробами и, конечно же, недостатки.

Вентиляция представляет собой систему воздуховодов, отдушин и оборудования, совокупность которых обеспечивает регулярный обмен отработанного воздуха свежим

К достоинствам пластиковых канализационных труб, используемых в обустройстве бюджетной вентиляции, относятся:

1. Низкая стоимость. ПВХ или ПП труба в несколько раз дешевле жестяного оцинкованного аналога.
2. Простота монтажа. Для установки коммуникации собственнику не нужно привлекать специалистов — все можно сделать своими руками.
3. Практичность. Разнообразие пластиковых деталей позволяет создавать системы вентиляции любого функционала.
4. Электроизоляция. Пластик не может стать проводником электрического тока.
5. Конструктивная жесткость. Трубы из ПВХ и ПП не нужно дополнительно крепить, они превосходно держат конструктивное направление и форму без дополнительных приспособлений.

Веским плюсом пластиковых канализационных труб является отличная сопротивляемость к биологическим и химическим воздействиям. На их стенках не расселяются колонии плесневого грибка, их невозможно повредить бытовым химическим средством в ходе уборки.

Неоспоримым приоритетом пластиковых труб для применения их в вентиляционных системах является способность поглощать и не распространять звуковые волны. Устроенная из них система шумит значительно меньше, чем металлическая

Если сравнивать канализационный пластик со специализированными изделиями, у него явно выделяются и недостатки, это:

1. Плохая устойчивость к повышенным температурам. Канализационную трубу нельзя использовать при температуре воздуха свыше 50-60 градусов.
2. Недостаточно высокая прочность. В сравнении с металлом, пластик не отличается надежностью, долговечностью и устойчивостью к негативным внешним механическим воздействиям. Если постараться, то его можно повредить сильным ударом острым предметом.
3. Ограниченность в вариантах монтажа. Пластиковые трубы не могут быть проложены рядом с агрегатами, генерирующими тепло (котлами, обогревателями, плитами, колонками, радиаторами и трубопроводами отопления). Их нельзя располагать на участках, свободно освещенных солнцем.

Из пластиковых канализационных труб можно соорудить вентиляционную систему. Она будет фактически такой же долговечной и устойчивой, как металлическая. К тому же по ней не производится транспортировка сколько-нибудь агрессивной среды, да и давления она не испытывает.

Именно поэтому ПП и ПВХ трубы могут использоваться практически везде: при сооружении пожарных систем вентиляции, вытяжек над варочными поверхностями, скрытых воздуховодов, проложенных за фальшь-потолками и стенами.

Пластиковые воздуховоды ощутимо легче, чем из металлические аналоги. Они идеально подходят для установки за подвесными и натяжными потолками, за фальшь-стенами

Для крепления полимерных труб к конструкциям выпускают широкий ряд клипс и кронштейнов. Подвешивание к потолку можно произвести с помощью металлической монтажной ленты. Крепления для металлических систем аналогичной формы и размера тоже очень пригодятся.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Преимущества и недостатки пластиковых воздуховодов

Преимущества воздуховодов из пластика

Основными преимуществами воздуховодов из пластика, которые трудно оспорить, являются их физические свойства, а именно легкость, прочность и, следовательно, простота в транспортировке. Поэтому многие инженеры систем вентиляции отдают свое предпочтение именно пластиковым трубам, а не воздуховодам из «оцинковки».

Полный перечень преимуществ:

1. Существенным плюсом, которым обладают трубы пластиковые для вентиляции, является абсолютная неподверженность коррозии – постоянной проблеме воздуховодов из металла.
   С такой позиции воздуховоды, изготовленные из пластика, представляются идеальным решением задачи для проектировщика вентиляционных систем, который каждый раз вынужден задумываться над защитой оцинкованного железа или жести от ржавчины и влаги, проникающей всюду.

2. Еще одной причиной постепенной замены металлических воздуховодов пластиковыми является низкая стоимость пластика, в то время как цена на металл растет постоянно.
   Поэтому вентиляционная пластиковая труба в системе воздуховодов выглядит более выгодной в финансовом отношении, способной вытеснить дорогостоящую железную.

3. Технологические и физические свойства, которыми характеризуется вентиляционная труба пластиковая, по многим показателям превосходят характеристики металлических аналогов.
   Металл во время обработки, вальцовки или формовки получается с шероховатостями разной степени, которые, находясь на внутренних стенках труб, приводят к увеличению статического сопротивления потока воздуха во всей системе. А это также должно учитываться при проектировании. Пластиковая вентиляционная труба лишена подобного недостатка.
   Технология, применяемая при ее изготовлении, позволяет на выходе получать внутреннюю поверхность без каких-либо шероховатостей, почти идеально гладкую, а после обработки антистатическими веществами труба вентиляционная пластиковая практически не притягивает пыль, что положительно сказывается на необходимости мероприятий по очистке, потребность в которых возникает при этом достаточно редко.

1. Монтаж пластиковых воздуховодов очень прост по сравнению с металлическими. Пластиковые трубы могут нарезаться и корректироваться в размерах прямо на месте монтажа вентиляции.
2. Важным преимуществом является абсолютная безопасность пластиковых труб для человеческого организма, а также отсутствие каких-либо вредных выделений и выбросов в окружающую среду.

Недостатки пластиковых воздуховодов

Как обычно, каждая медаль имеет и свою обратную сторону. В этом смысле не будут исключением и воздуховоды из пластика.

Главным и самым существенным недостатком, которым наделена труба пластиковая вентиляционная – низкая стойкость к огню.

Это выступает во многих случаях решающим доводом в пользу металлических воздуховодов. Подобное обстоятельство весьма ограничивает сферу применения воздуховодов из пластика, и заставляет инженеров вентиляционных систем применять пластиковые воздуховоды только в рамках одной противопожарной зоны, отдела или отсека.

Невысокий уровень защиты от огня, которую имеет пластиковая труба для вентиляции, не может позволить применять такие воздуховоды для монтажа промышленной вентиляции, предполагающей ее прохождение через ряд пожароопасных отделов.

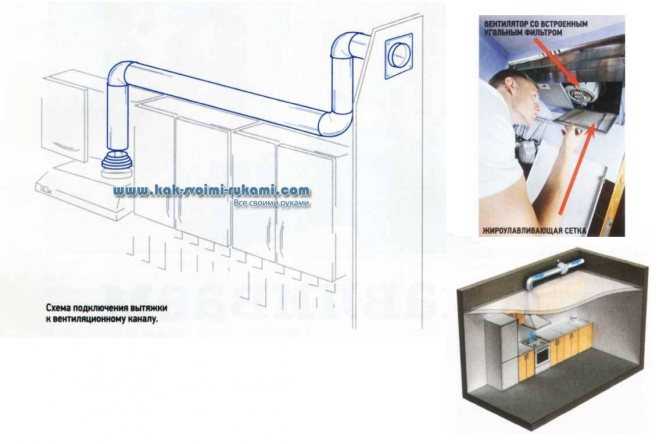

Схема бытового пластикового вентиляционного трубопровода

Вследствие сказанного выше, рекомендуется применение пластиковых воздуховодов исключительно в монтаже вентиляционной системы, которая будет обслуживать локальное помещение или несколько таких помещений, принадлежащих одной противопожарной зоне с допустимой для пластика температурой.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

Наименование	Размеры (мм)	Буква на чертеже
Диаметр внутренний	100; 125; 150; 200	D
Длина	350; 500; 1000; 2000	L

Для квадратных:

Наименование	Размеры (мм)	Буква на чертеже
Высота	55; 60	a
Ширина	110; 122; 204	b
Длина	350; 500; 1000	L

Диаметр, длина, ширина и высота элементов воздухоховодаИсточник blog-potolok. ru

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Пластик	Перепад температур	Особенность
ПВХ	-30	+70	Дешевый
ПВДФ	-40	+140	Хорошее химическое сопротивление и противопожарные свойства
ПП	-20	+120	Нерастворим кислотами, щелочью и не реагирует на органику
ПНД	+40	Высокая гибкость, защита от механических повреждений

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Крыжовник: посадка, уход, виды обрезки, размножение

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

• Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
• Не боятся незначительного провисания – допустимое до 4%.
• Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
• В зоне кровли не требуют усиленной теплоизоляции.
• Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

• муфты;
• тройники;
• крестовины;
• уголки;
• переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

• высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
• присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
• установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

• сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
• вентиляционные рукава должны быть натянуты с целью исключения их провисания;
• не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
• в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
• при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Комментариев:

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу

Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Глава 9: Вентс, Калифорния Сантехнические правила 2016

901.1 Применимость

проектирование и монтаж сантехнических вентиляционных систем.

901.2 Вентиляционные отверстия Обязательно

Каждый сифон для сантехники, кроме как иное предусмотрено в настоящем кодексе, должны быть защищены против сифонирования и противодавления, а также циркуляции воздуха должны быть обеспечены на всех участках дренажной системы с помощью вентиляционных труб, установленных в соответствии с требованиям настоящей главы, а также в соответствии с другими требованиями этот код.

901.3 Защита герметичным затвором

Система вентиляции должна быть предназначен для предотвращения воздействия на уплотняющую ловушку перепад давления, превышающий 1 дюйм водяного столба (0,24 кПа) на выходной стороне ловушки.

902.1 Интерцептор

Допускается отсутствует на перехватчике, если такой перехватчик действует как первичный отстойник и слив через горизонтальный непрямая сливная труба во вторичный интерцептор. Второй перехватчик должен быть надлежащим образом захвачен и вентилирован.

902.2 Бары, автоматы с газировкой и прилавок

Ловушки для обслуживания раковины, входящие в состав оборудования баров, автоматов с газировкой, и счетчики не должны вентилироваться там, где расположение и строительство таких баров, автоматов с газировкой и прилавков например сделать это невозможным. Где такие условия существуют, указанные раковины должны сбрасываться посредством одобренных непрямые канализационные трубы в напольную раковину или другой одобренный тип рецептора.

903.1 Применимые стандарты

Вентиляционная труба и фитинги должны соответствуют применимым стандартам, указанным в таблице 701.2, за исключением того, что:

1. Трубы из оцинкованной стали или нержавеющей стали 304 не должны устанавливаются под землей и должны быть не менее 6 дюймов (152 мм) над землей.
2. Установки трубопроводов DWV из АБС и ПВХ должны быть в соответствии с применимыми стандартами, указанными в Таблица 1701. 1, , этот код и здание в Калифорнии. Код. За исключением индивидуального жилого дома блоки, материалы, находящиеся внутри воздуховодов или камер, должны иметь индекс распространения пламени не более 25 и дыморазвитость не более 50, где испытано в соответствии с ASTM E84 или UL 723.

903.1.1

[HCD 1 и HCD 2] Установки из АБС или ПВХ ограничены не более чем двумя этажами площадей жилое помещение.

903.1.2

[HCD 1] Все вентиляционные отверстия из ковкого железа должны быть оцинкованный.

903.1.3

[ОШПД 1, 2, 3 и 4] Установки из АБС и ПВХ не допускаются.

903.2 Использование труб из меди или медного сплава

Трубы из меди или медного сплава для подземных дренажных и вентиляционных труб должны иметь вес не менее дренажная трубка из меди или медного сплава типа DWV.

903.2.1 Надземная

Труба из меди или медного сплава для наземного дренажа и вентиляционных трубопроводов должна иметь вес не менее массы дренажной трубы из меди или медного сплава типа DWV.

903.2.2 Запрещенное использование

Трубы из меди или медного сплава не должны использоваться для химических или промышленных отходов, поскольку определено в Разделе 811.0.

903.2.3 Маркировка

Трубы из меди или медного сплава, в дополнение к обязательной насечной маркировке, должны быть маркировка в соответствии с ASTM 8306 или ASTM 888, как указано в таблице 1701.1. Цвета должны быть: тип K, зеленый; Тип L, синий; Тип М, красный; и Тип DWV, желтый.

903.3 Изменение направления

Изменение направления сброса трубопровод должен быть выполнен с использованием надлежащего одобренного фитингов, и ни одна такая труба не должна быть натянута или согнута. Заусенцы концы должны быть рассверлены на весь диаметр трубы.

904.1 Размер

Размер вентиляционного трубопровода должен быть определен от его длины и общего количества единиц крепления присоединенных к ним, в соответствии с таблицей 703. 2. диаметр отдельного вентиляционного отверстия должен быть не менее 1 ¹ / ₄ дюймов (32 мм) не менее половины диаметра слив, к которому он подключен. Кроме того, дренаж трубопровод каждого здания и каждое подключение к общественному канализационная или частная канализационная система должна быть удалена с помощью одной или нескольких вентиляционных труб, совокупное поперечное сечение площадь которого должна быть не менее площади наибольшая необходимая канализация здания, определенная по таблице 703.2. Вентиляционные трубы от приборов, расположенных выше по течению от насосы, эжекторы, обратные клапаны или другие устройства, препятствовать свободному потоку воздуха и других газов между строительная канализация и наружная атмосфера не должны использоваться для удовлетворения требований по площади поперечного сечения к вентиляции эта секция.

Исключение: При подключении к общей канализации здания, дренажный трубопровод двух и более зданий, расположенных на один и тот же участок и под одной собственностью допускается вентилируется с помощью трубопровода с размерами в соответствии с таблицей 703. 2, при условии, что суммарная площадь поперечного сечения вентиляционных отверстий не меньше, чем у наибольшего требуемого общего здания канализация.

904.2 Длина

Не более одной трети общей разрешенной длины в соответствии с таблицей 703.2 минимального размера вентиляционного отверстия должно быть установлено в горизонтальном положении.

Исключение: Если вентиляционное отверстие минимального размера увеличивается на один размер трубы по всей его длине, ограничение максимальной длины не применяется.

905.1 Марка

Вентиляционные и вентиляционные патрубки не должны содержать падает или провисает, и каждое такое отверстие должно быть ровным или должно быть настолько отсортированы и соединены, что под действием силы тяжести стекают обратно в дренажная труба, которую он обслуживает.

905.2 Горизонтальная дренажная труба

Там, где вентиляционные отверстия соединяются с горизонтальная дренажная труба, каждая вентиляционная труба должна иметь свой обратный снято выше осевой линии дренажа такой трубы ниже по течению подаваемой ловушки.

905.3 Подъем вентиляционной трубы

Если это не запрещено конструкционными условиях, каждое вентиляционное отверстие должно подниматься вертикально до точки не менее чем на 6 дюймов (152 мм) над краем уровня затопления приспособление подается перед смещением по горизонтали, и где два или несколько вентиляционных труб сходятся, каждая такая вентиляционная труба должна подниматься до точки не менее 6 дюймов (152 мм) в высоту над кромка уровня залива сантехнического прибора, который он обслуживает до подключен к любому другому вентиляционному отверстию. Вентиляционные отверстия менее 6 дюймов (152 мм) над краем светильника на уровне залива должно быть установлены с использованием утвержденных дренажных фитингов, материалов и комплектация к стоку.

905.4 Крышное окончание

Вентиляционные трубы не должны уменьшаться в размере над крышей или должны быть повторно соединены с дренажным отверстием для грунта или отходов надлежащего размера.

905.

5 Расположение отверстия

Отверстие вентиляционной трубы от грунт или канализационная труба, за исключением унитазов и т.п. приспособления, не должны быть ниже водослива ловушки.

905.6 Общая вертикальная труба

Два крепления должны быть разрешено обслуживать общей вертикальной трубой, где каждое такое приспособление уходит отдельно в утвержденный двойной арматура, имеющая впускные отверстия на одном уровне.

906.1 Окончание крыши

Каждая вентиляционная труба или дымовая труба должны проходить через его оклад и должен заканчиваться вертикально не менее 6 дюймов (152 мм) над крышей и не менее 1 фут (305 мм) от вертикальной поверхности.

906.2 Зазор

Каждое вентиляционное отверстие должно заканчиваться не менее чем на 10 футов (3048 мм) от или не менее 3 футов (914 мм) выше, открываемое окно, дверь, проем, воздухозаборник или вентиляционная шахта или не менее 3 футов (914 мм) в каждом направлении от линии участка, переулка и улицы исключены.

906.2.1

[ОШПД 1, 2, 3 и 4] Каждая вентиляционная труба должна заканчиваться не менее чем на двадцать пять (25) футов (7620 мм) от любого воздухозаборника или вентиляционной шахты.

906.3 Использование крыши

Вентиляционные трубы удлиняются отдельно или комбинированные, полного необходимого размера, не менее 6 дюймов (152 мм) над крышей или противопожарной стеной. Флагштоки вентиляционных отверстий запрещается, за исключением случаев, когда крыша используется для собраний или парковки. Вентиляционные отверстия в пределах 10 футов (3048 мм) части кровли, используемой для монтажа или парковка должна быть не менее 7 футов (2134 мм) над такой крышей и должны быть надежно закреплены.

906.4 Наружная установка

Вентиляционные трубы для наружной установки установки должны простираться не менее чем на 10 футов (3048 мм) над окружающей землей и должны быть надежно поддерживается.

906.

5 Стыки

Стыки на крыше вокруг вентиляционных труб должны быть сделана водонепроницаемой за счет использования утвержденных окладов или мигающий материал.

906.6 Свинец

(см. таблицу 1701.1) Свинец должен соответствовать со следующим:

1. Для безопасных кастрюль — не менее 4 фунтов на квадратный фут (фунт/фут ² ) (19 кг/м ² ) или ¹ / ₁₆ толщиной в дюйм (1,6 мм).
2. Для отливов или вентиляционных окончаний – не менее 3 фунт/фут ² (15 кг/м ² ).
3. Свинцовые отводы и свинцовые ловушки должны быть не менее ¹ / ₈ из дюйм (3,2 мм) в толщине стенки.

906.7 Защита от мороза или снега

Там, где защита от мороза или снега вероятно, произойдет в местах с минимальным дизайном температуре ниже 0°F (-17,8°C), вентиляционные клеммы должны быть не менее 2 дюймов (50 мм) в диаметре, но ни в коем случае меньше требуемой вентиляционной трубы. Изменение диаметра должно быть сделано внутри здания не менее чем на 1 фут (305 мм) под кровлей в утепленном помещении и оканчиваться не менее 10 дюймов (254 мм) над крышей или в соответствии с уполномоченным органом.

907.1 Дренажная труба

Каждая выдвижная дренажная труба 10 или более этажей должны обслуживаться параллельной вентиляционной трубой, которая не должна уменьшаться в размерах от верхней терминал и подключиться к дренажной трубе в или сразу же ниже самого нижнего слива приспособления. Каждая такая вентиляционная труба также должны быть подключены к дренажной трубе на каждом пятом пола, считая от самого верхнего слива арматуры, на средства хомута, размер которого должен быть не менее диаметр больше, чем дренаж или вентиляционная труба, в зависимости от того, что меньше.

907.2 Вентиляционное отверстие

Соединение вентиляционного отверстия с вентиляционным отверстием штабель должен быть размещен не менее чем на 42 дюйма (1067 мм) выше уровня пола, а вентиляционное соединение хомута с дренажная труба должна быть с помощью штуцера с тройником размещается под самым нижним соединением дренажного патрубка обслуживает этот этаж.

908.1 Вертикальная влажная вентиляция

Влажная вентиляция ограничивается вертикальный дренажный трубопровод, принимающий сток из ловушка для одного и двух светильников, которая также служит в качестве вентиляционного отверстия, не превышающего четырех светильников. Светильники с мокрой вентиляцией должны находиться в пределах одной истории; при условии, далее, что светильники с непрерывным вентиляционным отверстием, выходящим во влажное вентиляционное отверстие должны находиться на том же этаже, что и светильники с мокрой вентиляцией. Ни один влажный вентиляционный канал не должен превышать 6 футов (1829 г.мм) в развитом длина.

908.1.1 Размер

Вертикальный трубопровод между двумя последовательными входные уровни должны считаться вентилируемыми раздел. Каждая влажная вентилируемая секция должна быть не менее чем на один размер трубы, превышающей требуемый минимальный объем отходов. размер трубы верхнего приспособления или должен быть один размер трубы превышение необходимого минимального размера трубы на сумму единиц арматуры, обслуживаемых такой секцией с мокрой вентиляцией, в зависимости от того, что больше, но ни в коем случае не менее 2 дюймов (50 мм).

908.1.2 Вентиляционное соединение

Общий размер вентиляционного отверстия быть суммой обслуживаемых единиц приспособления, но ни в коем случае меньше, чем минимальный размер вентиляционной трубы, необходимый для приспособление обслуживается, или Разделом 904.0.

908.2 Горизонтальная влажная вентиляция для ванной группы

A Группа санузлов, расположенных на одном уровне пола, должна быть разрешается вентилировать горизонтальным влажным вентиляционным отверстием, где все условия с Раздела 908.2.1 по Раздел 908.2.5 которые встретились.

908.2.1 Вентиляционное соединение

Сухое вентиляционное соединение с влажный клапан должен быть отдельным клапаном для биде, душ или ванна. Один или два вентилируемых туалета должны быть разрешено использовать в качестве влажного вентиляционного отверстия для ванной комнаты группа. Только один слив или сифон с мокрой вентиляцией должен сбрасываться выше по течению от дренажа устройства с сухой вентиляцией связь. Сухие вентиляционные соединения с горизонтальным мокрым вентиляционное отверстие должно соответствовать Разделу 905.2 и Раздел 905.3.

908.2.2 Размер

Размер влажного вентиляционного отверстия должен слив блока арматуры во влажное вентиляционное отверстие. Мокрое отверстие должен быть не менее 2 дюймов (50 мм) в диаметре для 4 шт. дренажной арматуры (ДФУ) и менее, но не менее 3 дюйма (80 мм) в диаметре для 5 DFU и более. Сухой сброс должен иметь размеры в соответствии с таблицей 702.1. и Таблица 703.2 на основе общего количества светильников. слив в мокрую вентиляцию.

908.2.3 Рукав ловушки

Длина плеча ловушки не должна превышать пределы, указанные в таблице 1002.2. Размер ловушки должен соответствовать Разделу 1003.3. Вентиляционная труба открытие из горизонтального влажного вентиляционного отверстия, кроме воды шкафы и аналогичные приспособления не должны находиться ниже водослива ловушки.

908.2.4 Унитаз

Слив или Соединение ловушки с влажным вентиляционным отверстием должно быть ниже по течению соединений слива приспособления или сифона с горизонтальный мокрый сброс.

908.2.5 Дополнительные приспособления

Дополнительные приспособления должны сброс вниз по течению от мокрой вентиляционной системы и быть условно вентилируемый. Только светильники внутри санузел соединяется с мокрой вентилируемой горизонтальной ветвь.

909.1 Общие положения

Сифоны для островных раковин и подобное оборудование должны быть зачернены над полом и должны быть разрешается вентилировать, расширяя вентиляцию до возможно, но не менее высоты сушилки и тогда возвращая его вниз и соединяя с горизонталью слив для раковины сразу после вертикали слив приспособления. Обратный клапан должен быть подключен к горизонтальному сливать через тройник и, кроме того, быть снабжен вентиляционным отверстием для ног, снятым с вертикального вентиляционного отверстия с помощью тройника непосредственно под пола и доходит до ближайшей перегородки, а затем через крышу на открытый воздух или разрешается соединен с другими вентиляционными отверстиями в точке не менее 6 дюймов (152 мм) над уровнем залива кромки обслуживаемых светильников. Дренажная арматура должна использоваться на вентиляционном отверстии под полом. уровне и уклоне не менее ¹ / ₄ дюймов на фут (20,8 мм/м) обратно в канализацию. Возврат изгиб, используемый под сливной панелью, должен быть цельным фитингом или сборка 45 градусов (0,79 рад), 90 градусов (1,57 рад) и колено 45 градусов (0,79 рад) в указанном порядке. Размеры труб должны соответствовать требованиям настоящего стандарта. слив островной раковины, расположенный выше по течению от обратного вентиляционного отверстия, должен служить никаких других приспособлений. Должна быть установлена ​​доступная очистная в вертикальной части отверстия для ног.

910.1 Там, где это разрешено

Комбинация отходов и вентиляции систем разрешается, если конструкционные условия исключают установку обычных систем, поскольку в противном случае предписано этим кодексом.

910.2 Утверждение

Строительная документация для каждой комбинированной канализационной и вентиляционной системы сначала должна быть одобрена Орган, имеющий юрисдикцию перед частью таких система установлена.

910.3 Вентс

Каждая комбинация канализационной и вентиляционной системы, как определенных в Главе 2, должны быть снабжены вентиляционным отверстием или вентиляционными отверстиями. достаточно для обеспечения свободной циркуляции воздуха. Отделение превышающие 15 футов (4572 мм) в длину, должны быть отдельно проветривается в установленном порядке. Площадь установленного вентиляционного отверстия в совмещенной канализационно-вентиляционной системе должно быть не менее не менее половины площади внутреннего поперечного сечения дренажа труба служила. Вентиляционное соединение должно располагаться ниже самое верхнее приспособление.

910.4 Размер

Каждая канализационная труба и каждый сифон в такой системе должны быть не менее чем на два размера трубы, превышающие размеры предусмотренных главой 7 настоящего Кодекса, и не менее двух размеры трубы превышают размер хвостовика или соединения арматуры.

910.5 Вертикальная канализационная труба

Вертикальная канализационная труба не должна используемые в такой системе, за исключением хвостовика или соединения между выходом сантехнического прибора и сифоном. Такой хвостовики или соединения должны быть как можно короче, и ни в коем случае не должен превышать 2 фута (610 мм).

Исключение: Ветви разрешается иметь 45 градус (0,79 рад) смещения по вертикали.

910.6 Прочистки

Должна быть установлена ​​доступная прочистка в каждом вентиляционном отверстии для комбинированной системы отходов и вентиляции. Очистка не требуется на ветке с мокрой вентиляцией. служащая одиночной ловушке, где хвостовик приспособления или соединение не менее 2 дюймов (50 мм) в диаметре и обеспечивает свободный доступ для очистки через сифон.

910.7 Светильники

Нельзя устанавливать туалет или писсуар на такой системе. Другие одно-, двух- или трехместные светильники удаленно от санитарной системы и рядом с Допускается использование комбинированной системы отходов и вентиляции. подключается к такой системе обычным способом с помощью средства сточных и вентиляционных труб обычных размеров, при условии, что увеличение размера трубы на два размера, требуемое в Разделе 910. 4, в зависимости от общей нагрузки устройства, подключенного к системе.

    См. Приложение B этого кода для пояснений по проектирование комбинированных канализационных и вентиляционных систем.

911.1 Вентиляция контура разрешена

Допускается вентиляция контура не более восьми светильников, подключенных к горизонтальному отводу. Дренаж каждого приспособления должен соединяться горизонтально с вентилируемой горизонтальной ветвью контура. Дренаж горизонтального ответвления должен быть классифицирован как вентиляционное отверстие от самого нижнего дренажного соединения приспособления до самого верхнего по потоку дренажного соединения приспособления с горизонтальным ответвлением.

911.1.1 Отводы с несколькими вентилируемыми контурами

Вентиляционные контуры горизонтальные ответвления дрен допускается связаны вместе. В каждой группе максимум восемь светильники должны рассматриваться как отдельная вентиляция контура и должны соответствовать требованиям настоящего раздел.

911.2 Размер вентиляционного отверстия и соединение

Вентиляционное отверстие контура должно быть не менее 2 дюймов (50 мм) в диаметре и соединение должен быть расположен между двумя самыми верхними светильниками стоки. Вентиляционное отверстие должно соединяться с горизонтальным ответвлением на вертикаль. Вентиляционная труба контура не должна получать сброс почвы или отходов.

911.3 Уклон и размер горизонтального отвода

Уклон вентиляционного участка горизонтального отвода должен быть не более 1 дюйма на фут (83,3 мм/м). Вся длина вентилируемая часть горизонтального ответвления дренажа должна быть рассчитанный на общий дренажный сток в ответвление.

911.3.1 Размер вентиляционного отверстия с несколькими контурами

Вентилируемые ответвления с несколькими контурами должны соединяться на одном уровне пола. Каждая отдельная горизонтальная ветвь с вентиляцией контура, которая соединена между собой, должна иметь независимый размер в соответствии с разделом 9. 11.3. Размер горизонтального ответвления с вентиляцией нижестоящего контура должен соответствовать общему объему сброса в ответвление, включая ответвления вверх по потоку и арматуру внутри ответвления.

911.4 Предохранительное отверстие

Предохранительное отверстие диаметром 2 дюйма (50 мм) должно быть предусмотрены приемные вентилируемые горизонтальные ответвления сброс четырех и более унитазов и подключение к дренажной трубе, которая получает сброс почвы или отходы с верхних горизонтальных ветвей.

911.4.1 Подключение и установка

Предохранительный клапан должен быть соединен с горизонтальным отводным водостоком между стек и самый нижний слив арматуры вентиляция контура. Предохранительный клапан должен быть установлен на вертикальной к горизонтальной ветви.

911.4.2 Крепление Дренаж или ответвление

Предохранительный клапан разрешено быть сливом приспособления или ответвлением приспособления для приспособление, расположенное в том же интервале ответвления, что и вентилируемая горизонтальная ветвь. разряд в выпускной клапан не должен превышать 4 единиц арматуры.

911.5 Дополнительные светильники

Светильники, кроме светильников с вентиляцией контура, могут иметь сброс в горизонтальное положение отводной сток. Такие светильники должны располагаться на одном пол в качестве вентилируемых светильников и должны быть либо индивидуально или общий вентилируемый.

912.1 Общие положения

Конструкция и размеры вентиляционной системы должны определяться принятыми инженерными решениями. практики. Система должна быть разработана зарегистрированным профессиональным дизайнером и утвержденным в соответствии с Раздел 301.5.

912.2 Минимальные требования

Специальная вентиляционная система должна обеспечивать защиту затвора ловушки в соответствии с Разделом 901.3.

Сантехнические работы в высотных зданиях – все равно?

Возрождение наших основных городов в качестве более активных и ярких сообществ создает давление и проблемы для тех, кто проектирует. Плотность зданий, трафик, нехватка земли и дух соперничества среди застройщиков — все это факторы, которые работают вместе, чтобы поднять современные здания выше.

Иногда, особенно в кино, мы представляем себе высотные здания в виде высоких небоскребов. Хотя это романтическое и не всегда неверное видение, «высокий» рост может быть всего от восьми до 10 этажей. Национальная ассоциация противопожарной защиты (NFPA) определяет высотное здание как здание с занятым этажом, которое находится на высоте 75 футов над уровнем, на котором пожарная техника будет проводить операции по тушению пожара. Этот низкий порог требует, чтобы в зданиях были предусмотрены несколько специфических функций, обеспечивающих безопасность жизни и позволяющих аварийно-спасательным службам безопасно и быстро получить доступ к более высоким уровням здания, тем самым спасая жизни и значительные вложенные ресурсы. При таком довольно простом определении все задачи проектирования высотных зданий должны быть одинаковыми, верно? Возможно, требуется дополнительное обсуждение, прежде чем мы примем такое решение!

Проблемы с давлением

При проектировании и строительстве высотных зданий возникает немало особых проблем, особенно при проектировании водопроводных систем. Некоторые из самых больших проблем при проектировании высотной сантехники связаны с контролем давления. Давление в водопроводных системах и друг, и враг. Инженеры-сантехники рано узнают, что, когда вы поднимаете воду выше точки отсчета, вы теряете один фунт на квадратный дюйм на каждые 2,3 фута высоты. Хотя это может показаться разумной дополнительной потерей, это может быть значительным штрафом, когда уровень воды поднимается на 75 футов; затем добавляется требование поддерживать высокое минимальное давление в верхней части колонны. Многие дизайнеры ежедневно отвечают на этот вызов.

Например, обычное состояние стояка воды, обслуживающего туалетную группу в офисном здании, оборудованном смывными клапанами, требует 25 фунтов на квадратный дюйм на самом удаленном приспособлении. Вы добавляете систему повышения давления, чтобы удовлетворить этот спрос на верхнем этаже. Обычное осложнение начинается, когда вы начинаете укладывать полы. Комбинированное давление напора приводит к тому, что давление на дне может превышать допустимый безопасный уровень, ограниченный нормами и материалами. Это также довольно обычное условие, которое часто решается либо путем размещения редукционных клапанов на каждом уровне, где давление превышает максимальное значение, установленное нормами, либо путем ответвления от стояка с более высоким давлением для создания зоны давления. В этой зоне давления используется центральный редукционный клапан и вспомогательный стояк для обеспечения минимального давления, необходимого на самом высоком уровне, и максимально допустимого давления на самом низком уровне. Этот конкретный метод успешно используется во многих проектах высотных зданий.

Обеспечение надлежащего давления воды на всех уровнях здания имеет решающее значение для жителей здания, хотя экономика, основные функции здания и общая высота оказывают значительное влияние на методы распределения водоснабжения. В многочисленных среднеэтажных и даже очень высоких многоэтажных домах используются различные схемы откачки. В одном из ранних методов использовались приподнятые резервуары для хранения в верхней части здания с насосами для заполнения в нижней части здания, классическая схема с гравитационной подачей вниз. Этот метод превратился в системы прямого перекачивания с использованием нескольких насосных агрегатов с регуляторами постоянной скорости и постоянного давления. Оба эти метода оказались надежными и доступными на протяжении многих лет, и многие такие конструкции все еще активны сегодня или все еще используются в текущей практике проектирования. Постоянное совершенствование и развитие электроприводов с регулируемой частотой и постоянно растущий акцент на снижении энергопотребления и затрат делают агрегат с прямой накачкой и переменной скоростью современной рабочей лошадкой в ​​отрасли.

Критическая необходимость обеспечить адекватный поток и давление дает инженеру-сантехнику высотных зданий широкие возможности для практики своего ремесла. Глубокое понимание основ перекачки имеет решающее значение для начала, и одним из наиболее широко признанных источников является Отдел обучения и обучения работе с жидкостями ITT Industries, более известный как Маленькая красная школа Белла и Госсета. Из этого фундаментального обучения более продвинутые тексты могут включать Справочник по насосам и насосным системам, изданный ASPE, а также учебные брошюры, опубликованные всеми уважаемыми производителями насосов и комплектовщиками систем. Даже опытный профессионал может извлечь пользу из периодического просмотра этих текстов, чтобы освежить некоторые основы и заново открыть для себя некоторые тонкости систем повышения давления.

Дренаж

Контроль давления на стороне дренажа сопряжен с другими проблемами. Правда, вода по существу одинакова в обеих системах; однако теория дренажа утверждает, что значительная часть воздуха перемещается вниз вместе с потоком воды. Эта теория утверждает, что вода, текущая по вертикальной трубе, имеет тенденцию прилипать к стенкам трубы, действуя очень похоже на водяной рукав с полым ядром из воздуха, скользя вниз по стенкам трубы, пока не достигнет соотношения примерно 6/24. площади поперечного сечения трубы. Этот водянистый рукав движется со скоростью почти 15 футов в секунду (fps), приводимый в движение гравитацией, но ограниченный трением. Когда трубопровод остается вертикальным, вовлеченный воздух относительно просто контролировать, но когда трубопровод отклоняется от вертикали, скорость потока жидкости значительно падает, заполняя весь диаметр трубы. Горизонтальный наклонный дренажный трубопровод должен течь со скоростью 4–8 футов в секунду, поэтому легко увидеть, что может быстро образоваться большая порция воды. Это может привести к сжатию воздуха на пути потока жидкости и/или снижению давления воздуха на стороне выхода потока жидкости. Воздействие этих колебаний жидкости и воздуха можно контролировать путем эффективного использования вентиляционных отверстий, сбросных вентиляционных отверстий и вентиляционных соединений в основании дымовых труб. И здесь решения в значительной степени не уникальны и успешно использовались во многих средних и даже очень высоких высотных зданиях. (Для тех, кто только начинает заниматься этим типом сантехники, рекомендуется обратиться к «Проектированию высотной сантехники» доктора Альфреда Стила. )

Связанная с этим проблема связана с воздействием гидравлического прыжка на сам трубопровод. Масса воды и быстрое изменение скорости от вертикальной к горизонтальной вызывают этот скачок. Хотя давление, связанное с этим скачком, является значительным, оно не разрушает фитинг в основании пакета. Скорее, движение трубы создает нагрузку на силы трения, которые удерживают соединение с трубой, что в конечном итоге приводит к выходу из строя соединения. Хорошая конструкция должна компенсировать сильную тягу, возникающую при таком изменении направления. Успешные методы включают увеличение размера и/или уклона горизонтального дренажа, использование упорных блоков или использование ограничительных соединений с резьбовым стержнем или аналогичных устройств, которые механически закрепляют фитинг на входе и выходе трубопровода.

Вентиляция

После подъема и использования вода сбрасывается в дренажную систему, которая включает в себя сопутствующую вентиляционную систему, отвечающую за поток воздуха в сети дренажных трубопроводов. Воздух имеет решающее значение для процесса дренажа, потому что дренажный поток создается наклонными трубами, а движущей силой является сила тяжести. В отсутствие воздуха дренаж будет варьироваться от неравномерного до полного отсутствия. Когда вода в трубе течет в более низкую область, необходимо добавить воздух, чтобы заменить воду, иначе возникнет зона отрицательного давления. Если эта зона находится рядом с приспособлением, воздух будет втягиваться в дренажную систему через ловушку приспособления с легко узнаваемым глотательным звуком и очень медленным сливом. Это условие приведет к плохой работе всей дренажной системы и потере герметичности ловушки из-за сифонирования или выброса. Лекарством от этого состояния является вентиляция. На уровне отдельного прибора он состоит из вентиляционного отверстия. По мере увеличения количества светильников потребности в вентиляции также растут, превращаясь в систему вентиляции с ответвлениями, контурами и петлями в соответствующих местах. При работе с высотными дренажными трубами следует предусмотреть вентиляционную трубу, обеспечивающую выравнивание давления и сброс давления по высоте и ширине системы. Помимо сброса давления в дренажной системе, вентиляционная система позволяет воздуху циркулировать в обоих направлениях в ответ на колебания потока в дренажной системе. Во многих вентиляционных конструкциях с высокими стояками, где трубы должны смещаться горизонтально на заданном этаже, требуется разгрузочный вентиляционный клапан. Хотя это и не часто упоминается, вентиляционная система здания также служит дополнением к вентиляционной системе муниципальной канализации, удаляя вредные или даже опасные газы и позволяя канализации дренироваться без ограничения давления.

Вертикальный трубопровод

Инженеры-сантехники должны учитывать влияние водопроводных систем на общую практику строительства. Большинство опытных инженеров и подрядчиков согласятся с тем, что вертикальные системы трубопроводов, как правило, более эффективны, чем горизонтальные системы трубопроводов в многоуровневых проектах. Для вертикального трубопровода требуется меньше опор, подвесок, вставок и т. д., а также требуется меньше горизонтального пространства в потолочных камерах для уклона и дренажа. В целом, вертикальный трубопровод — довольно выгодная сделка; однако это не без штрафа. Недостатком вертикального трубопровода является многократное проникновение через конструкционные плиты. Каждое из этих проходов должно быть герметизировано или защищено, чтобы предотвратить вертикальную миграцию огня и дыма (т. е. превращение высокого здания в высокий дымоход). Проблемой является не только герметизация проходов, но и само количество проходов может быть не менее трудным. Расположение этих множественных проходов имеет решающее значение для целостности конструкции и функционирования светильников даже больше, чем для эстетики застроенной среды. Более высокие здания требуют более прочных конструкций, что еще больше ограничивает допустимое пространство для проникновения. Другие структурные методы, такие как балки и плиты с последующим натяжением, которые служат для облегчения общей конструкции здания, могут еще больше ограничить доступные места для проникновения плит. Успешный проект высотного здания требует, чтобы вся группа проектировщиков прилагала дополнительные усилия, чтобы читать, понимать и интерпретировать влияние строительных систем друг на друга, а также быть открытой для обсуждения, координации и корректировки каждой отдельной системы в соответствии с потребностями. здание. Хорошо выполненный высотный проект представляет собой интегрированную и сложную сборку, и каждый компонент следует рассматривать как часть этого интегрированного целого.

Противопожарная защита

Одной из областей, которую нельзя упускать из виду при проектировании любого высотного здания, являются системы противопожарной защиты. Как минимум, все высотные здания должны иметь спринклерные системы на каждом этаже и водонапорные трубы на каждой лестничной клетке. Эти системы зарекомендовали себя на протяжении многих лет, чтобы значительно спасти как жизнь, так и имущество. Конкретный тип, плотность покрытия и размещение розеток зависят от типа здания, высоты и местоположения, а также от местных пожарных служб. Все высотные здания, содержащие системы защиты #re, имеют большие специальные пожарные насосы для обеспечения расхода и давления, необходимых для отдельной системы. Хотя инженерам-сантехникам не всегда поручается проектирование этих систем, инженерам-сантехникам необходимо знать, что эти системы являются неотъемлемой частью здания и должны учитывать их присутствие в отношении пространства для оборудования, расположения стояков и полостей в потолке.

Материалы

В проектах, затронутых в этой статье, системы трубопроводов были определены и установлены с использованием очень «стандартных» труб и фитингов. Сантехнические и вентиляционные трубы, а также трубопроводы ливневой канализации внутри здания в основном изготовлены из чугуна без втулки, выбранного в первую очередь из-за доступности и бесшумной работы. Подземные санитарно-дождевые стоки выполнены ступичными и патрубковыми чугунными с прокладочными стыками. В некоторых случаях, особенно в случае горизонтального дренажа большого диаметра ниже уровня земли, трубы выполнены из ковкого чугуна с механическими соединениями. Это обычная установка для этого типа трубопроводной системы, широко используемая из-за ее пригодности к расходу и давлению, доступности и бесшумной работы, и в основном изготавливается из продуктов, бывших в употреблении, поэтому она очень «зеленая» в применении. Водопроводные системы для этих зданий обычно медные типа L. Трубки размером 2 дюйма и меньше обычно собираются с использованием 95-5 припой; для труб большего диаметра мы обычно оставляем подрядчику возможность пайки или использования механических соединений с фитингами с канавками. Распределение медицинских газов обычно выполняется из меди типа L с паяными соединениями, как указано NFPA. За исключением очень высоких зданий, эти материалы, как правило, хорошо работают в широком диапазоне давлений и в значительных количествах находятся в пределах максимального давления. По мере того, как здания становятся выше, многие системы водоснабжения могут оказывать давление, превышающее безопасное рабочее давление медных труб. В некоторых регионах легкая труба из нержавеющей стали (таблица 10) или стандартная труба (таблица 40) являются разумной альтернативой для повышения безопасного рабочего давления. Оба этих материала могут быть соединены с помощью механических соединений с канавкой.

Сложные высотные сооружения

Переходя от очень общего обсуждения основных концепций проектирования и координации системы, необходимо рассмотреть напорный трубопровод в системе водоснабжения и распределения, а также общие методы дренажа и вентиляции. Наконец, инженеры-сантехники должны осознавать влияние установки сантехники на конструкцию здания. Все эти рассуждения применимы в той или иной степени к любому типу высотного здания: офису, кондоминиуму, гостинице. Эти проблемы умножаются, когда инженеры-сантехники проектируют здания, которые являются более сложными из-за функций, таких как больницы. Как правило, в больницах плотность сантехнического оборудования выше, чем в большинстве других типов зданий, что приводит к большему количеству проходов для их обслуживания.

Больницы представляют собой проблему, поскольку им требуется гораздо больше систем. Помимо обычной дождевой воды, санитарных стоков и вентиляционных систем, а также систем холодного водоснабжения, в больницах часто есть другие особые потребности в трубопроводах, такие как лабораторные отходы, медицинские газы или вода с разной температурой для обслуживания пациентов или очистки и дезинфекции. Каждая из этих дополнительных систем должна быть полной и отвечать общим требованиям уже рассмотренных систем.

Во многих больницах есть лаборатории, а в некоторых других типах институциональных зданий могут быть дренажные системы для обслуживания приспособлений или оборудования, использующих химические или кислотные вещества. Там, где это происходит, важно определить приемлемые материалы трубопровода, как с точки зрения пригодности к транспортируемой среде, так и с точки зрения приемлемости для местных властей. Широко используются железо с высоким содержанием кремния, боросиликатное стекло, полипропилен и ПВДФ. Разные материалы имеют разные сильные и слабые стороны. Железные и стеклянные трубы почти повсеместно подходят для использования с большинством кислот, щелочей и подобных химических веществ. Оба они тяжелые и требуют больше места для установки, но они не легко воспламеняются и не выделяют тяжелых паров и дыма. В большинстве случаев достаточно простой защиты от проникновения. С другой стороны, пластмассовые изделия могут создавать определенные проблемы как для химических дренажных систем в целом, так и для высотных зданий в частности. У них более узкий список химических веществ, которым они хорошо противостоят, и они более хрупкие, а также подвержены разрушению под воздействием пламени. Пластмассы также могут вызывать проблемы с дымообразованием, которые необходимо решать для обеспечения безопасности жизни. Разрешение этих установок может варьироваться в зависимости от местоположения и юрисдикции органа. Независимо от материала и полученного разрешения химические, кислотные и лабораторные дренажные и вентиляционные системы должны быть отделены от бытовых дренажных и вентиляционных систем, используемых во всем здании.

В одном недавно построенном высотном лабораторном здании лаборатории биологических исследований располагались на четырех верхних этажах. Каждое из этих лабораторных помещений обслуживалось кислотостойкой и химически стойкой дренажной и вентиляционной системой, отдельной от бытовой дренажной и вентиляционной систем, которая доходила до станции мониторинга на стыке с канализацией здания. В данном случае стеклянные трубы были выбраны в качестве подходящего материала, обладающего преимуществами и долговечностью этого материала. На самом высоком уровне был добавлен объект биобезопасности для критически важных исследований в полностью защищенной среде. Несмотря на то, что на этом этаже использовались продукты и материалы, идентичные соседним нижним этажам, контуры трубопроводов были изолированы и защищены от возможного выброса в окружающую среду до прохождения через стерилизационную установку. Даже вентиляционные отверстия были отфильтрованы, чтобы предотвратить неконтролируемый выброс в окружающую среду. В этом изоляторе также содержалась небольшая популяция исследовательских животных, за которыми осуществлялась надлежащая защита и уход, включая оборудование для мытья клеток и автоклавирования для защиты от инфекции. Дренаж от этого оборудования является высокотемпературным отходом, что часто вызывает трудности с утечкой при использовании одного из доступных пластиковых изделий.

Различные температуры воды, необходимые для различных операций, приводят к еще одному увеличению количества трубопроводов и проходок. Это касается не только стороны подачи, например, распределения холодной воды, но и трубопроводов циркуляции горячей воды. Обычно вода каждой температуры должна циркулировать независимо, но иногда несколько стояков или циркуляционных трубопроводов с несколькими температурами могут быть объединены для возврата к нагревателю или смесительному клапану. Наконец, существуют медицинские трубопроводные газы. Коды требуют, чтобы распределение для использования пациентами было горизонтальным, на каждом этаже, с зональными клапанными коробками и зональными панелями сигнализации. Эти распределительные системы должны питаться от источников, которые обычно являются удаленными, поэтому требуется еще один набор стояков подачи.

Многие из уже описанных условий могут применяться к любому количеству проектов. Общая дискуссия о давлении и контроле основана на практике, успешно используемой при проектировании офисных зданий, отелей и кондоминиумов по всей территории Соединенных Штатов. Каждый из этих проектов имеет большое сходство и лишь незначительные различия, в значительной степени зависящие от методов строительства и в меньшей степени от решений местных властей. Это очень базовые методы, и в настоящее время их вариации используются в активных дизайнерских проектах, включая проекты кондоминиумов, офисов, отелей и музеев. Примеры, использованные для иллюстрации условий больницы, также реальны и на самом деле представляют собой некоторые конструктивные ограничения, встречающиеся в проектах, которые все еще находились в стадии строительства на момент написания этой статьи.

Пример

Конкретная новая больница имеет ряд дополнительных возможностей проектирования сантехники помимо тех, которые связаны с высотным строительством. Во-первых, этот проект представляет собой заполняющий проект, построенный между двумя крыльями существующей высотной больницы, одно из которых также участвует в вертикальном расширении и модернизации помещений до этажей отделения интенсивной терапии. Второй интересной задачей было перемещение нескольких активных дренажных систем, обслуживающих больницу и выходящих через территорию этого проекта, которые включали первичную и вторичную ливневую канализацию, санитарную канализацию, перенос дренажа жировых отходов со значительной площади приготовления пищи, установка нового перехватчик пассивного типа, перенос кислотостойкой канализации из основного помещения лаборатории и установка нового резервуара для нейтрализации кислоты. Новый перехватчик и бассейн нейтрализации, а также водостоки расположены на частной проезжей части по периметру, окружающей здание. Еще одной областью координации с подземными системами является добавление новой ветки от центральных коммуникаций на территории кампуса, спроектированной и установленной по отдельному контракту отдельной группой инженеров и подрядчиков. Сюда входили пар и конденсат высокого давления, подача и возврат охлажденной воды, блок аварийных силовых каналов, первичный высоковольтный источник питания, телефон и оптоволокно. Все эти модификации должны были быть завершены до заливки плиты первого этажа.

Даже после того, как подземные приключения были раскрыты, здание продолжало предоставлять творческие возможности команде дизайнеров. Расстояние между плитами было определено так, чтобы копировать те, что в существующей больнице, которые были очень короткими интервалами. Это привело к подходу, который обычно используется для строительства гостиничного типа, с использованием нескольких вертикальных стояков, размещенных в туалетных канавах для обслуживания нескольких этажей. Конечно, этот подход необходимо было изменить из-за неравномерного расположения одинаковых групп светильников от этажа к этажу и относительно больших плит пола (от 22 000 до 24 000 квадратных футов на этаж). Дополнительная сложность была обусловлена ​​современными требованиями к ОВК для медицинских учреждений и влиянием потолочных камер, систем связи и данных высокой плотности, а также высоких потолков для более просторной эстетики на типичных этажах для ухода за пациентами. По всему зданию были разбросаны специализированные зоны, такие как изоляторы, помещения для подготовки пациентов и постепенного восстановления пациентов, а также палаты для пациентов с доступом к ADA. Каждая из этих областей требовала уникального решения или варианта тех до сих пор уникальных решений. Окончательным решением для проекта стала комбинированная система с использованием больших, расположенных по центру главных стоек стоков и основных вентиляционных труб, что позволяло каждому меньшему стояку арматуры доходить до основных труб по отдельности или в качестве водостока здания. Получившаяся диаграмма стояка имеет характерный веерообразный или щеткообразный контур, где все воронки трубопровода соединяются вместе в основной дымовой трубе. В окончательной конфигурации это здание заканчивалось тремя основными грунтовыми, сточными и вентиляционными трубами, двумя основными дождевыми трубами, одним стояком основного водоснабжения и одним стояком основного медицинского газа.

Все то же самое, верно

Как показывает это обсуждение, современный дизайн высотных зданий часто представляет собой набор концепций проектирования, которые должны быть проверены путем анализа и согласования, а затем скорректированы в течение периода согласования, чтобы максимизировать гибкость и конструктивность. Это упражнение имеет решающее значение для всех строительных работ, но особенно для водопроводных систем, для которых трубопроводы должны быть точно размещены или учтены на ранних этапах строительства, в то время как монтаж арматуры и отделочные соединения выполняются намного позже, после того, как системы трубопроводов будут скрыты. Это также подчеркивает необходимость того, чтобы дизайнеры и инженеры были знакомы с работой своих коллег в других профессиях. Это допускает определенное ожидание между сделками, что должно быть полезно для всего проекта.

Подводя итог, я вкратце рассмотрел процесс проектирования водопровода в высотных зданиях, уделив особое внимание контролю давления и влиянию систем трубопроводов на общую конструкцию здания. Вы можете видеть, что, несмотря на то, что многие решения являются рутинными и схожими в применении, у каждого подхода есть компромиссы, которые должны быть идентифицированы, оценены и приняты в каждом уникальном проекте. Это понимание поддерживает представление о том, что хорошая инженерия продуманна и инициативна, и что хорошие инженеры открыты для откровенного обсуждения и понимания, относящегося к их собственной работе, а также к работе других профессий, связанных со строительством. Все высотные здания, в проектировании и строительстве, являются важными мероприятиями для всех участников. Все здания уникальны по форме и конкретным конструктивным решениям. Для достижения успеха в проектировании и строительстве высотных зданий требуются совместные усилия и решительный взгляд на вещи. Качественный проект водопровода в высотных зданиях делает даже самые высокие сооружения более удобными и безопасными для всех, кто находится в здании, а хорошие инженерные и проектные методы и опыт превращают самый сложный проект высотного здания в вопрос масштаба.

В конечном счете, я считаю, что ответ на вопрос «да». Все одно и то же: все высотные здания представляют собой настолько сложные организмы, что они требуют тщательного изучения и оценки, чтобы максимизировать потенциал проекта для владельца и создать проект, который достаточно надежен, чтобы служить потребностям здания на долгие годы. , и по-прежнему обеспечивают доступное строительство.

---

«Проектирование высотной сантехники: все то же самое, верно?» был опубликован в мае/июне 2007 года в выпуске Журнал Plumbing Systems & Design Американского общества инженеров-сантехников, Inc.
