Ретро проводка в деревянном доме: фото, видео, монтаж

Создание интерьера под старину является весьма популярным на сегодняшний день, особенно в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается осуществлять монтаж открытой электропроводки. Тут-то и возникает проблема – провода могут испортить дизайн комнат своим скучным внешним видом. Чтобы «убить одним выстрелом двух зайцев» — не нарушать правила ПУЭ и в то же время сохранить декоративный дедовский интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы как раз и расскажем читателям сайта Сам Электрик, как сделать ретро проводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

Устройство декоративной электропроводки

Как и обычный кабель, витые провода состоят из двух или трех жил, в зависимости от того, присутствует ли система заземления в деревянном доме либо квартире. Что касается внешней изоляции проводов, она имеет декоративный внешний вид, который, собственно, и создает эффект ретро стиля.

Чаще всего в качестве внешней оболочки используется шелк, пропитанный негорючим составом. Помимо этого, токопроводящие жилы дополнительно защищены ПВХ изоляцией, окрас которой соответствует стандартам цветовой маркировки проводов. Жилы ретро проводки медные, сечением от 0,75 до 2,5 мм².

Помимо этого к комплекту электропроводки под старину в деревянном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки ну и, конечно же, фарфоровые изоляторы. Все они имеют соответствующий внешний вид, характерные ретро стилю, что можно увидеть на фото и видео ниже.

Видеообзор всех комплектующих

Взвешиваем все «За» и «Против»

Перед тем как переходить к инструкции по монтажу ретро проводки в деревянном доме своими руками, необходимо выяснить, нужна ли она вообще, взвесив все преимущества и недостатки такого варианта.

Что касается положительных моментов, то это, конечно же, оригинальный внешний вид, который дополнит интерьер комнаты с деревянной отделкой стен под старину. Недостатков же значительно больше. Основными минусами считается значительно повышенная стоимость ретро проводки (особенно если производителем являются лидирующие фирмы — Fontini либо Bironi) и ограниченность в условиях применения. По поводу последнего нужно отметить, что так как сечение провода не превышает 2,5 мм², использовать такую проводку для подключения варочной панели либо других мощных электроприборов запрещается, т.к. жилы не выдержат высокие токовые нагрузки.

Подведя итог, хотелось бы отметить, что если Вы можете потратиться на более дорогой комплект проводов, розеток и выключателей и при этом проводка не будет использоваться для работы мощной бытовой техники, такой вариант будет очень оригинальным и разумным. В противном же случае можно использовать кабельные каналы «под дерево», которые также применяются при монтаже электропроводки в деревянном доме.

Обзор готового варианта электрической линии под старину Вы можете увидеть на данном видео примере:

Внешний вид готовой электросети

Особенности монтажа

Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:

1. Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.
2. Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.
3. Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
4. Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.

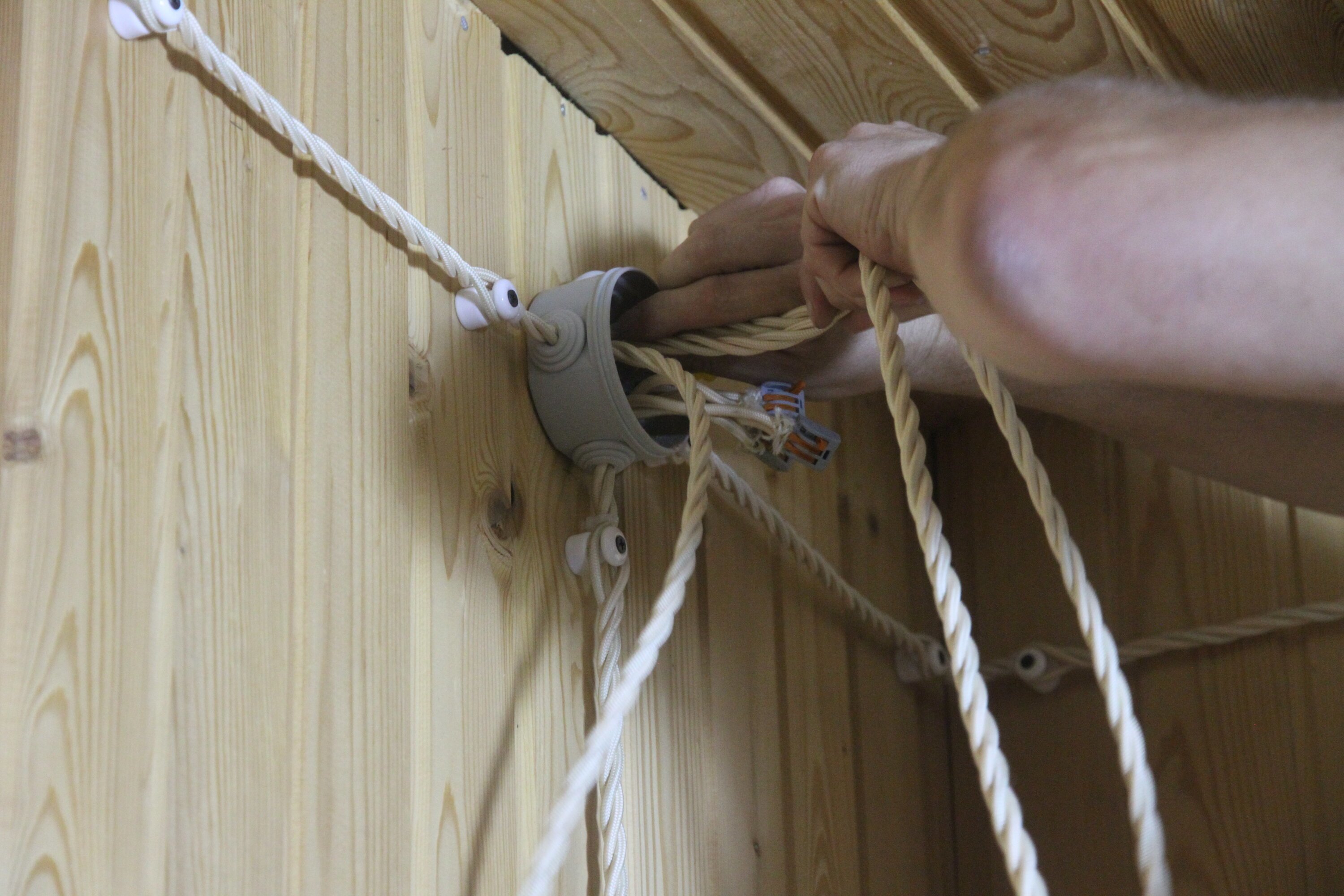

5. Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
6. После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.

Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили. Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.

На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:

Советы специалиста

Как сэкономить на материале

Как мы уже говорили выше, электропроводка под старину по цене значительно превышает даже специальный негорючий кабель ВВГнг, который также используется при монтаже проводки в бане и домике из дерева. Чтобы сэкономить на покупке декоративного витого провода, можно от распределительного щитка провести группа обычных кабелей в трубе либо гофре под полом, либо в специальном электротехническом плинтусе, а в местах ответвления провода к розеткам и выключателям использовать электропроводку под старину. Таким образом, Вам потребуется купить совсем немного дорогостоящего материала и в то же время сохранить всю изысканность ретро стиля.

На этом мы и закончим обзор ретро проводки в деревянном доме. Надеемся, что теперь Вы знаете, что это такое, и как самому осуществить монтаж электропроводки под старину. Напоследок рекомендуем просмотреть фото идеи по использованию декоративного «дедовского» варианта провода в интерьере.

Оригинальные фото идеи

Предоставленные ниже картинки показывают, как можно делать необычный интерьер под старину в бане и деревянном доме, используя не только ретро провода, но и окрашенные трубы. Вот, какие идеи мы нашли в интернете:

Также читают:

Как сделать ретро электропроводку в деревянном доме своими руками (видео)

Содержание

Стиль ретро является популярным направлением в дизайне и часто используется для обустройства загородных домов: как в интерьере, так и для обустройства наружной части — фасада. Частный дом с его деревянными стенами и полами — подходящая площадка для ретро-дизайна, так как дерево более винтажный материла, нежели бетон или пластик. Но подобное преимущество сопряжено с рядом трудностей, такими как приобретение соответствующей электропроводки, ее прокладка и монтаж .

Особенно актуальной эта проблема является в деревянном строении. Поскольку данный материал относится легковоспламеняемым, требуется соблюдать осторожность во всем, что касается электричества. Так, монтаж электропроводки внутри деревянных элементов грозит серьезной опасностью при коротком замыкании, потому преимущественно используется наружная прокладка проводов. Чтоб не нарушать принципы дизайна и сохранить необходимый внешний вид, рекомендуется вместо стандартного кабеля применять особый тип электропроводки — оформленную под ретро.

Примеры ретро проводки в загородном доме

Типичная ретро проводка в первой половине ХХ века представляла собой два соединенных проводка. Каждый такой проводок был одножильным, состоял из множества проволок, свитых друг с другом по спирали. Для данной электропроводки предусматривалась одинарная изоляция, а в качестве крепежных элементов применялись опорные ролики из фарфора. Какие-либо ответвительные коробки не использовались, а скрученные вместе проводки убирали под изолирующую часть, чтобы электропроводка не торчала и по возможности не портила интерьер. Примеры подобных работ можно увидеть на старых фотографиях, видео и ретро-иллюстрациях.

Современные требования противопожарной безопасности относят такой тип проводок к недопустимым, тем более в деревянном доме. Но ее наружный вид идеально соответствует ретро-стилистике. Поэтому дизайнеры при оформлении интерьера используют качественную имитацию: заводские провода с индексами НГ и LS, пригодные для открытой прокладки. Внешняя оболочка таких проводов изготовлена из пластика. Иногда для покрытия используется шелк, пропитанный негорючим составом.

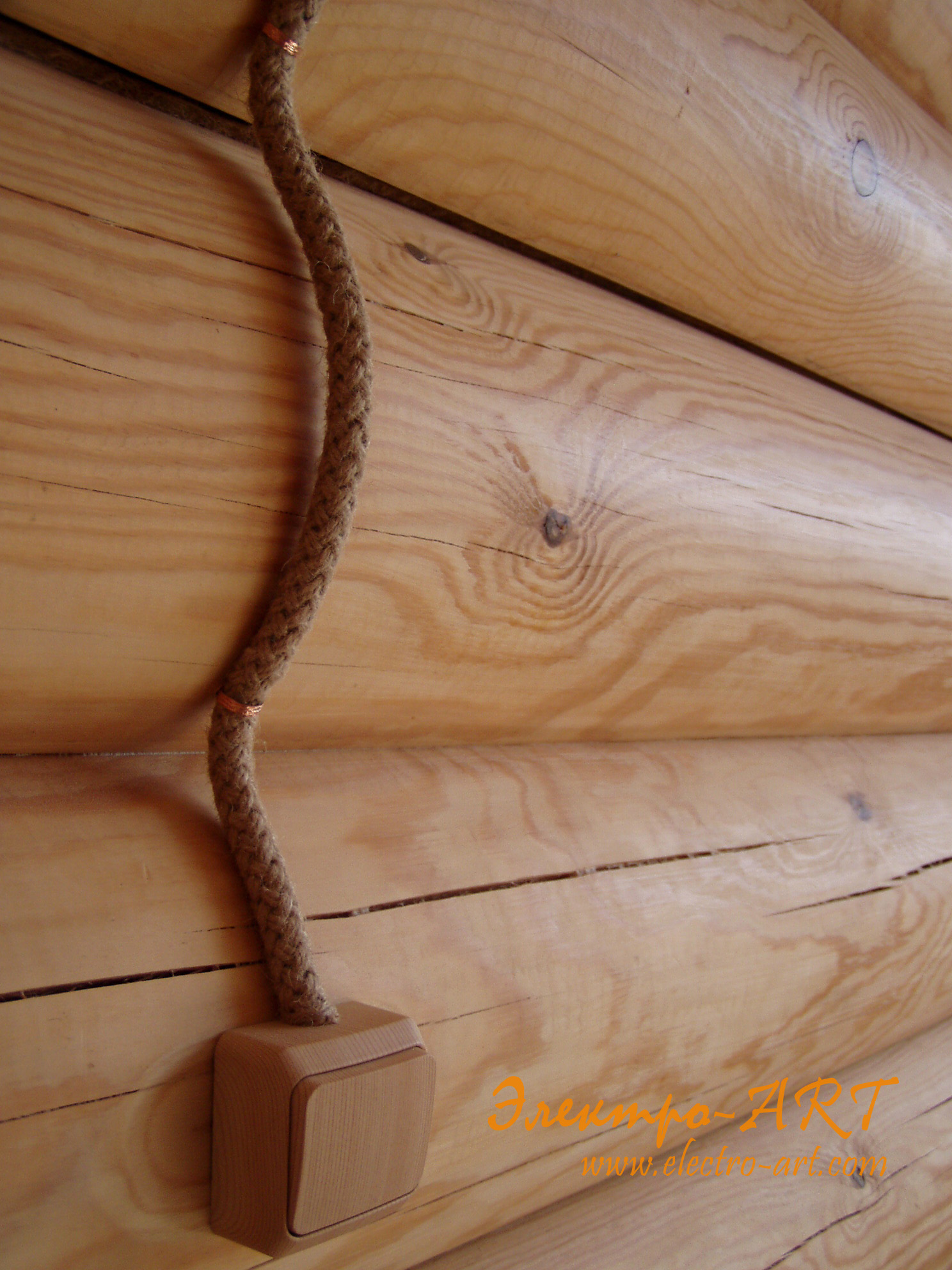

Подобная наружная проводка в деревянном доме ретро выглядит уместно и является безопасной.

Можно сделать ретро проводку в деревянном доме и своими руками. Для этого одножильные проводки свиваются в цельный жгутик. Он может включать два-три проводка: это определяется наличием/отсутствием заземления в деревянном загородном доме. При монтаже рекомендуется делать через равные промежутки небольшие петельки из проводков и надевать их на ролики-изоляторы (с помощью последних электропроводка прикручивается к потолку, стенам и проч.). Также при прокладке провода необходимо позаботиться о термоусаживающей трубке, которую перед монтажом следует надеть на жгут.

Важно: делать монтаж ретро проводки в деревянном доме своими руками имеет смысл лишь в том случае, если уже имеется опыт самостоятельного проведения подобных работ. Если такого опыта нет, стоит обратиться к специалистам.

По цвету электропроводка должна согласовываться с интерьером. Для деревянных панелей подойдет золотистый или коричневый провод. Другой пример наружной электропроводки — классический черный. Перед покупкой можно посмотреть, как выглядит ретро проводка в интерьере деревянного дома на фото, а потом выбрать свой вариант.

Прокладка ретро проводки в деревянном доме

Перед началом прокладки проводов стоит посмотреть видео или фото примеров по монтажу ретро проводки в деревянном доме, изучить технические рекомендации. Для тех, кто уже проводил монтаж кабелей самостоятельно, в данной технологии нет ничего сложного, делать это можно своими руками, но важно в точности выполнить инструкции.

На начальном этапе необходимо определиться, где будут располагаться выключатели и источники света. Ретро-стилистика предполагает использование многочисленных светильников с разными показателями интенсивности высоты освещения. В одной комнате могут рядом располагаться высокий торшер, бра, несколько низко нависающих ламп. Стоит сразу определить местоположение всех проводок, чтобы потом следовать плану.

Когда план проводок готов на бумаге, он переносится на стену и потолок. Деревянный дом удобен в этом отношении: можно сделать пометку в каком-либо месте карандашом, а потом стереть ее. Если расположение проводок в плане — строго вертикальное либо горизонтальное, не стоит полагаться на свой глазомер: лазерный уровень поможет построить ровные линии на поверхности. Это устройство работает просто и эффективно (существует много видеоматериалов по его применению), его можно приобрести в магазине либо сделать самостоятельно.

После нанесения разметочной трассы для проводок устанавливаются фарфоровые ролики-изоляторы. Они, как и ретро проводка, вписываются в стиль, удачно смотрятся на деревянной поверхности и не будут выбиваться из интерьера. Монтаж роликов в деревянном загородном доме имеет свои правила. Расстояние между ними не может превышать 50см., а розетку от первого изолятора должно отделять не более 5см. Для монтажа изоляторов есть свой инструмент: саморезы по деревянной поверхности.

Согласно разработанной схеме устанавливаются выключатели, розетки, наружные распределительные коробки в стиле ретро.

Важно: при составлении плана необходимо думать не только о красоте интерьера, но и об удобстве, чтобы избежать какого-либо дискомфорта.

После открытия двери рука должна сразу находить выключатель, чтобы зажечь в доме свет. Не стоит прокладывать электропроводку в доступном для детей месте: даже небольшой проводок может нести для них угрозу. То же правило касается розеток и распределительных коробок: их расположение нужно продумать так, чтобы рука не могла случайно задеть их. Загородный дом важно сделать безопасным для всех жильцов.

Следующий этап — прокладка ретро проводок между фарфоровыми роликами. Деревянный дом — место повышенной пожароопасности, поэтому скрутку проводов использовать не стоит во избежание проблем. Интерьер от этого не проиграет (можно посмотреть, как выглядит нескрученная ретро проводка в деревянном доме на фото). От стены до проводка расстояние должно составлять 1см. и более.

Когда прокладка проводов во всем деревянном загородном доме завершена, следует провести визуальный наружный осмотр. Если проблем не выявлено, можно включать свет, подключать видеоаппаратуру и пользоваться приборами.

Минусы проводок в ретро-стиле

Загородный деревянный дом априори требует крупных финансовых вложений. И наружное оформление, и интерьер стоят дорого. Поэтому стоит открыть калькулятор и посчитать, в какую сумму обойдется ретро-стиль (учитывая, что каждый проводок в стилистике ретро будет дороже обычного).
Из других ограничений — невозможность использования ретро проводок для подключения приборов высокой мощности. А загородный дом нуждается в них больше квартиры. Электропроводка в ретро-стиле не годится для варочных поверхностей, водонагревательных приборов и т.п. Кабель имеет максимальное сечение 2.5мм., поэтому не выдерживает высоких токовых нагрузок.

Важно: наружный монтаж ретро проводки на открытых частях веранды, фасаде и т.п. не допускается в связи с низкой степенью ее защиты от влаги. Исключения составляют некоторые деревянные сооружения, такие как закрытая деревянная беседка. Можно изучить фото и видео с примерами прокладки ретро проводки в таком сооружении. В связи с непригодностью стилизованных проводок для наружных работ при электрификации фасада кабель под ретро придется заменить на обычный.

Плюсы

Неоспоримое преимущество проводок в ретро-стиле — привлекательный наружный вид. Используемая для оформления комнат в квартирах и загородных домах, дизайнерская электропроводка хорошо выглядит в реальности и на фото. По этой причине деревянный загородный дом в данной стилистике пригоден как для проживания, так для фотосессий и видеосъемок.

Прокладка кабелей несложная, процедура электрификации загородного дома мало чем отличается от стандартной. Необходимо учитывать уникальные особенности проводок, выполненных в ретро-оформлении (наличие фарфоровых изоляторов, способ размещения на деревянной поверхности). В остальном же вопросов с открытой прокладкой ретро-проводов нет.

Преимущество проводок под ретро — противопожарная обработка. Деревянный загородный дом будет в безопасности, если использовать современную и качественную ретро-проводку.

Как удешевить стоимость

Учитывая стоимость проводок под ретро, а также то, в какую сумму обходится сам деревянный загородный дом, рациональным шагом будет сократить смету. Сделать это можно путем комбинирования. Так, материалы с ретро-дизайном можно оставить для наружного оформления (видимая часть стен, потолка и т. п.), а группу простых кабелей провести вне поля зрения. Тот же деревянный пол закроет неприглядный провод от посторонних взглядов, гофре либо трубу с проводами можно спрятать под деревянный плинтус. Открыть стоит лишь те детали, которые вписываются в дизайн.

Это решение сработает и для того, чтобы оснастить деревянный загородный дом мощными электроприборами. Кабель с со стационарным приемником можно проложить отдельно для плиты или бойлера, а для других комнат — использовать проводку в ретро-оформлении.

При электрификации загородных деревянных домов находят и еще один вариант экономии. Проводка, которая питает группы, выполняется обычным кабелем и зашивается под деревянный щит, а для выключателей, светильников и т.п. используется стилизованная проводка. Это позволяет сэкономить на материалах и оформить весь деревянный дом в желаемой стилистике.

Скрытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika. ru.

В прошлой статье (часть 1) я рассказал Вам про ошибки, которые совершают электромонтажники при выполнении скрытой электропроводки в деревянном доме, а также какие последствия возникают при этом.

Сегодня пишу для Вас продолжение статьи.



Как правильно выполнить монтаж?

Скажу сразу, что первоосновой должны быть только требования электробезопасности и пожарной безопасности. На второй план уходит стоимость электромонтажных работ и дизайн интерьера.



Способы прокладки

Существует 2 способа прокладки кабелей и проводов в пустотах и перекрытиях, выполненных из дерева, т.е. из сгораемого материла.

1. В металлической трубе

Первый способ я считаю самым безопасным и надежным — это прокладка кабелей и проводов в металлических трубах или металлических коробах.

Но такой способ прокладки достаточно трудоемкий и трудозатратный. Но об этом поговорим чуть ниже.

2. В пластиковой ПВХ гофре, коробе (канале) и в металлорукаве

Пластиковая поверхность гофры и коробов относится к негорючим материалам и обозначается индексом «нг», т.е. не распространяет и не поддерживает горение. Об этом читайте в статье требования к электропроводке.

Про прокладку проводов и кабелей в металорукаве, ПВХ гофре и коробе (канале) я рассказал Вам в первой части статьи. Но здесь хочу добавить следующее.

Такую прокладку разрешено производить при одном ВАЖНОМ условии:

На протяжении всей длины и со всех сторон необходимо подкладывать несгораемый материал между металлорукавом (ПВХ гофрой и коробом) и деревянными поверхностями.

Несгораемыми материалами могут служить: алебастр, штукатурка, цемент, бетон и др.



Монтаж скрытой электропроводки в деревянном доме с помощью металлических труб

Как я уже говорил выше, монтаж скрытой электропроводки в деревянном доме с помощью металлических труб является трудоемким и трудозатратным. Да и к тому же, такой электромонтаж могут выполнить только обученные и квалифицированные специалисты.

С чего начать?

Самое первое, с чего необходимо начинать монтаж — это материалы. И я Вам советую использовать медные трубы.

Почему медные трубы?

Да потому, что медные трубы легко подвергаются деформации (легко гнутся). Поэтому при использовании медных труб, дополнительный профессиональный инструмент можно и не приобретать.

Еще пару слов хочу сказать Вам, что монтаж скрытой электропроводки должен выполнятся так, чтобы обеспечить сменяемость проводов и кабелей. Что нельзя сказать про металлические короба, т.к. при протягивании проводов и кабелей в этом случае мы повредим их изоляцию об острые углы поворотов.

1. Разметка трассы

Если у Вас имеется проект, то это задача проектантов. Но если Вы выполняете монтаж своими руками (самостоятельно), то разметку трассы электропроводки необходимо выбирать наиболее оптимальную, т. е. с минимальным ущербом для деревянных поверхностей, т.к. штробление и сверление в деревянных конструкциях ослабляет их.

2. Установка распределительных коробок

Здесь хочу сказать о том, что устанавливать распределительные коробки нужно только металлические и в доступных местах для осмотра и дальнейшего обслуживания и эксплуатации.

Запрещено прятать и скрывать распределительные коробки.

3. Диаметр металлической трубы

Тоже намаловажный пункт.

Как же выбрать правильный диаметр металлической трубы?

Диаметр металлической трубы выбирается очень просто. Необходимо, чтобы провода и кабели входили в трубу свободно, при этом заполняя 40% сечения трубы.

Как же выбрать толщину стенки металлической трубы?

Толщина стенки металлической трубы для скрытой электропроводки выбирается исходя из сечения провода или жил кабеля, прокладываемого в этой трубе.

Чтобы не загружать Вас лишними цифрами, приведу данные в виде таблицы.

4. Установка монтажных коробок (подрозетников)

Чтобы правильно выбрать места расположения подрозетников, прочитайте статью установка розеток и выключателей.

Необходимо использовать только металлические монтажные коробки для розеток и выключателей, которые крепим к уже подведенной металлической трубе.

Если Вы использовали стальные трубы, то соединяем трубу и монтажную коробку с помощью гайки. Также для соединения можно использовать сварку, что является на мой взгляд более надежным соединением. Аналогично крепятся и распределительные коробки.

Выглядит это так.

Если же Вы при монтаже использовали медные трубы, то в монтажной коробке конец медной трубы развальцовывается.

5. Заземление металлических труб

Монтаж металлической трубы должен осуществляться без разрывов трубы в распределительных и монтажных коробках. В этом случае заземляющий проводник РЕ соединяют с трубой в щите ВРУ.

Если же труба имеет разрывы, то в месте разрыва Вам необходимо обеспечить соединение трубы с заземляющим проводником РЕ.

6. Электрические измерения

Следующим пунктом монтажа является проведение электрических измерений. Необходимо провести измерение наличия цепи между заземлителями и заземленными установками и элементами заземленной установки, т.е. металлосвязь.

Как это сделать я расскажу Вам в следующий раз. Подписывайтесь на новости сайта.

Это измерение дает нам гарантию, что все металлические распределительные и монтажные коробки непрерывны и соединены к общей шине РЕ в ВРУ дома.

7. Прокладка проводов и кабелей

Прокладка электропроводки осуществляется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S. Марку проводов и кабелей Вы можете выбрать по моим рекомендациям. Переходите по ссылке и изучайте материал.

Для сведения — провод ПУНП запрещен к применению.

На концы металлических труб одеваются пластиковые втулки, чтобы не повредить провода и кабели при прокладке.

Затем в металлическую трубу затягивается «сталька», с помощью которой в дальнейшем протягивают провода и кабели к монтажным коробкам.

По завершению работ по прокладке проводов и кабелей скрытой электропроводки в металлических трубах необходимо провести измерение сопротивления изоляции, чтобы убедиться, что во время монтажа не была повреждена изоляция.

8. Подключение

Последним этапом монтажа скрытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию.

9. Окончание работ

После завершения монтажа нужно обратиться к работникам электротехнической лаборатории, которые проведут следующие приемо-сдаточные измерения и испытания:

После всех замеров специалисты электролаборатории напишут заключение о состоянии и исправности Вашей, вновь смонтированной скрытой электропроводки в деревянном доме.

В следующей статье читайте об открытой электропроводке в деревянном доме.

P.S. На этом статью я заканчиваю. Думаю я Вам подробно и наглядно продемонстрировал, как правильно выполнять монтаж. Задавайте свои вопросы в комментариях.
