Виды открытой проводки в деревянном доме: Открытая проводка в деревянном доме — нормы и правила

Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа

---

---

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы
[sc name=img ]

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

1. В гофре, сделанной из ПВХ.
2. В металлорукаве.
3. В трубах, сделанных из ПВХ или металла.
4. В коробах, сделанных из ПВХ.
5. На скобах.
6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

---

---

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал
[sc name=img ]

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки
[sc name=img ]

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

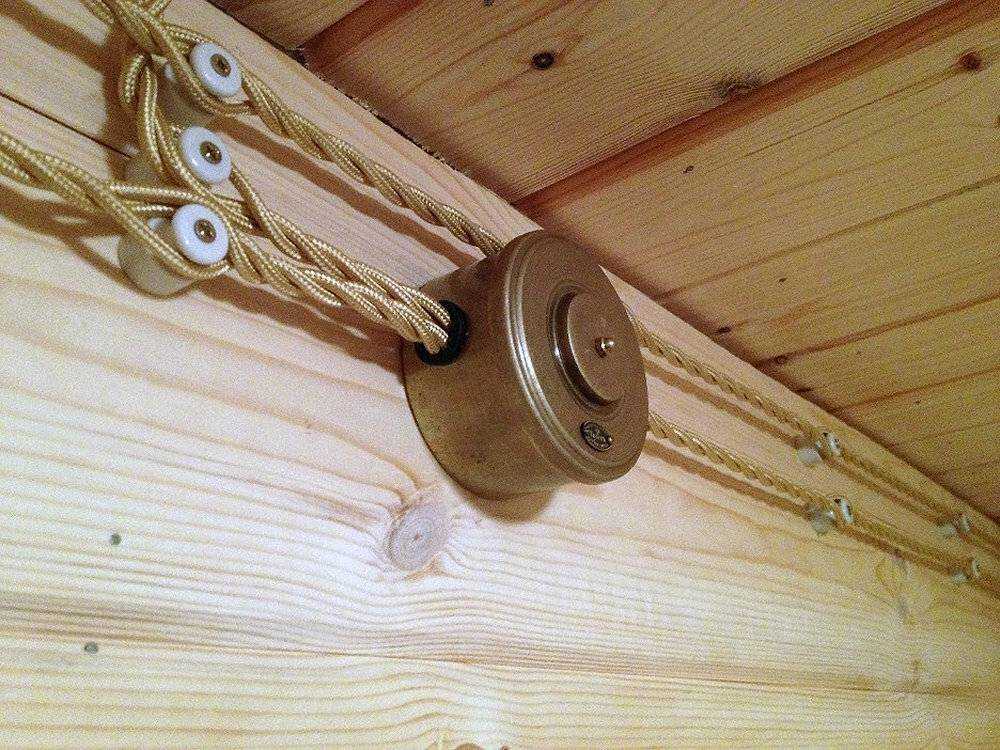

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Использование открытой проводки с фарфоровыми роликами

Выключатель под проводку на стене

Декоративный выключатель с розеткой

Горизонтальная проводка на деревянной стене

Выключатели и розетки для открытой проводки

[sc name=img ]

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

1. Электропровода.
2. Розетки и включатели.
3. Металлические гильзы.
4. Пластиковые втулки.
5. Разводные коробки.
6. Удлинитель.
7. Металлическая пластина.
8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

1. Бокорезами и пассатижами.
2. Набором отверток.
3. Напильником.
4. Молотком.
5. Зубилом.
6. Монтажным ножом.
7. Гаечными ключами.
8. Электрической дрелью.
9. Мультиметром.
10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

---

---

Нефтепроводные трубы Солнечная тепловая энергия Преимущества кварц-винилового ламината ЧТО НУЖНО ПОМНИТЬ ПРИ ПОКУПКЕ ОДЕЖДЫ ДЛЯ ДЕТЕЙ

Наружная проводка в деревянном доме. Разводка открытой электропроводки.

• Главная /
• Отделка/Проектирование/Статьи /
• Открытая ретро-проводка в деревянном доме

Время на чтение: 5 мин.

В прошлой статье мы рассказали о двух видах разводки электрики в деревянном доме, разобрали основные риски и требования к монтажу проводки. Сегодня более подробно коснёмся темы открытой или ретро-проводки в срубе.

Содержание

• Преимущества и недостатки наружной электропроводки
• Среди других плюсов мы выделяем:
• Есть и недостатки:
• Особенности устройства открытой проводки в деревянном доме
• Проектирование розеток
• Виды выключателей
• Декоративные расцветки

Ретро-проводка представляет собой провода и кабели на изоляторах, прикрепленные к потолку или стенам. Такой способ разводки электрики появился в начале прошлого века и не теряет своей популярности по сей день. Многие предпочитают внешнюю проводку, т.к. она более проста в монтаже и безопасна — все проблемы можно быстро обнаружить и исправить, не прибегая при этом к демонтажу стен или потолка. В случае с деревянными домами это особенно актуально.

Среди других плюсов мы выделяем:

• Скорость работ. Даже не имея большого опыта, можно самостоятельно справиться с монтажом за неделю, а профессионал выполнит работу за день-два, в зависимости от величины дома.
• Минимум манипуляций. Повторимся, что для внешней проводки не нужно штробить стены, делать в них каналы/гнёзда для кабелей, розеток, выключателей. После укладки тоже никаких дополнительных действий — пользуетесь электричеством и не думаете о том, как спрятать проводку.
• Лёгкость ремонта. Если что-то сломалось, можно быстро обнаружить проблему и заменить неисправный участок. Если вам понадобится дополнительная розетка или новая ветка электричества, её можно провести в любой момент.

Есть и недостатки:

• Внешний вид. Не всем нравится как выглядит открытая проводка, но вы всегда можете подобрать провода под цвет дерева и сделать её менее заметной. Также ретро-проводка может стать изюминкой интерьера.
• Нужно учитывать технические нормы. Речь о том, что в кухне, ванной и других «мокрых» зонах, внешняя проводка нуждается в дополнительной защите. Используйте розетки и выключатели с классом защиты IP-68 и более, чтобы обезопасить себя от короткого замыкания.

Особенности устройства открытой проводки в деревянном доме

Как обычно, всё начинается с проектирования. Провода должны располагаться строго по горизонтали или вертикали относительно стен, пола и потолка, все переходы выполняются строго под углом 90 градусов. Правила техники безопасности запрещают располагать кабели по диагонали или любым другим способом, кроме вышесказанного.

При проектировании учитывайте, что линии должны располагаться на расстоянии не менее 15 см от углов, окон и дверей. Современный стандарт по высоте допускает размещение розетки на 20 см, а выключателя на 60 см от пола. Перед тем, как приступать к работе рекомендуем ознакомиться с правилами с документом «ПУЭ 7», в котором собраны все требования к монтажу электроустановок. Перечислим основные положения, которые нужно знать:

• Запрещено прокладывать провода возле батарей, радиаторов и других излучателей тепла — высокие температуры отрицательно влияют на срок эксплуатации изоляции.
• Запрещено прокладывать проводку под трубами, на которых скапливается конденсат. Это может быть опасно, даже если провода находятся внутри гофры.
• В «мокрых» помещениях и зонах кабель должен иметь двойную или даже тройную изоляцию. Электроприборы также должны быть влагозащищёнными, а распределительная коробка герметичной.
• Изоляция проводов должна быть целостной по всей длине.

Проектирование розеток

Заранее продумайте, где в доме будет располагаться бытовая техника, электроника и все приборы, требующие подключения к сети. Это нужно для того, чтобы посчитать количество розеток, светильников и разместить все их на схеме. Конечно, расположение розеток можно поменять и после монтажа, но это дополнительные силы и время, поэтому рекомендуем всё чётко продумать до начала работ. Сколько розеток нужно? Давайте посчитаем примерное количество:

• В прихожей достаточно двух-трёх. Если у вас есть электросушилка для обуви, сделайте одну розетку ближе к полу и одну повыше — для настенных светильников.
• В гостиной нужно много розеток: для компьютера, телевизора, напольных/настенных светильников, роутера, для зарядки смартфонов у дивана. Вам понадобится не меньше 5-6 точек, в зависимости от размера гостиной и собственных потребностей. Часть точек, которые задействованы всё время можно спрятать за диваном, столом или другой мебелью, но не забудьте оставить часть розеток в свободном доступе.
• В спальне достаточно сделать розетки для светильников и зарядки мобильного телефона. Если у вас есть туалетный столик, то возле него непременно должны быть розетки, например, для фена. Всего около 4 точек.
• В детской электроприборов меньше всего, обычно достаточно 1-2 точек: у рабочего стола для лампы и для зарядки игрушек, подключения детских музыкальных инструментов. Не забудьте о «шторках» и заглушках для безопасности детей.
• В кухне точек больше всего. Постоянно подключенных около 8: плита, вытяжка, холодильник, микроволновка, посудомоечная машина, кофеварка, чайник и др., а также несколько розеток нужно сделать «про запас» — для блендера, мясорубки и так далее. Расположение следующее: вытяжка подключается под потолком, мелкая техника над столешницей, остальное за гарнитуром. Не забудьте о защите от влаги.

Виды выключателей

По способу монтажа выключатели бывают внешние и внутренние. Первые предназначены для открытой электропроводки, вторые — для скрытой, их механизм находится в стене. Далее выключатели делятся по способу включения:

• Клавишные — внутри находится переключатель, которые замыкает цепь.
• Поворотные — используются как элемент ретро-стиля, дополняют общий вид внешней проводки.
• Верёвочные — чтобы включить свет, нужно потянуть за шнур. Такие выключатели часто стилизованы под старину, в срубе выглядят эстетично и уместно.
• Со встроенным датчиком движения — чаще всего устанавливают на лестницах. Сенсор отслеживает инфракрасное излучение и включает свет, реагируя на движение. Датчик присутствия обычно устанавливается на потолке, т.к. там максимально широкий угол обзора.
• Диммеры (светорегуляторы) — выключатель с возможностью регулировки уровня освещения, особенно актуально для гостиной и зоны отдыха.
• Акустические — свет включается и выключается по хлопку.
• Дистанционные — самый доступный элемент «умного дома», управляется при помощи пульта в комплекте, имеет несколько режимов света.

Конечно, в доме можно использовать обычные пластиковые выключатели, но тогда теряется шарм внешней проводки. Мы считаем, что очень интересно было бы купить выключатели из керамики — они бывают как европейского, так и российского производства. При установке рекомендуем использовать рамки или подкладки, их можно подобрать в тон дереву или купить белые и оформить самостоятельно. Распаечные коробки тоже изготавливают из керамики, а иногда даже из фарфора.

Декоративные расцветки

Сегодня в продаже есть огромной количество расцветок проводов и выключателей для открытой проводки, поэтому вы легко сможете подобрать подходящий тон. Сегодня популярна схема с использованием керамических изоляторов и витых проводов — в срубе выглядит очень красиво, даже если вы не поклонник открытых коммуникаций. Что касается цветовых схем, то выбор велик: от пастельных бежевого или розового до тёмной умбры и других «деревянных» оттенков. Исходите из общего настроения интерьера и собственных представлений об эстетике. Не забудьте, что выключатели, розетки и остальные составляющие тоже нужно подобрать в тон.

Автор: Анастасия Горбанёва

Типы систем электропроводки и методы электромонтажа

Содержание

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы систем электропроводки с подключением

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может сделать с помощью двух методов, которые

• Система соединительных коробок или тройниковая система
• Петля – в системе

Они обсуждаются следующим образом:

Соединительная коробка или тройник или соединительная система

В этом методе проводки соединения с приборами выполняются через соединения. Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот метод проводки используется повсеместно. Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде серии петель от одной точки к другой, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого метода подключения

• Не требует соединительных коробок и экономит деньги
• В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
• Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.

Недостатки контурного подключения

• Требуемая длина проводов или кабелей больше, поэтому падение напряжения и потери в меди больше
• Зацикливание – в выключателях и патронах для ламп, как правило, затруднено.

Related Posts:

• Типы диодов и их применение
• Различные типы реле, их конструкция, работа и применение

Различные типы систем электропроводки

Обычно используются следующие типы внутренней электропроводки:

Деревянный кожух и накидная проводка

CTS или TRS или проводка в оболочке из ПВХ

Провода в свинцовой или металлической оболочке

Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где для соединения и монтажа проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Заглубленный, скрытый или подземный кабелепровод

Кабельная скоба

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и защищенных от непогоды кабелей), плетеных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому она не подходит для жилых помещений. В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с шипами:

• Простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
• Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки с шипами прост и удобен.
• В этой системе проводки можно легко выполнить настройку, например. изменение и дополнение.
• Осмотр прост и удобен.

Недостатки проводки с шипами:

• Внешний вид не очень.
• Проводка с зажимом не может использоваться для постоянного использования, поскольку после некоторого времени использования может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.

• это не долговечная система проводов из-за погодных условий, риска возгорания и износа.
• его можно использовать только на 250/440 вольт при низкой температуре.
• Всегда существует риск возгорания и поражения электрическим током.
• нельзя использовать в важных и секретных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Related Posts:

• Различные типы датчиков с приложениями
• Типы солнечных панелей и какая из них лучше?

Проводка с кожухом и крышкой

Система проводки с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой. Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с кожухом:

• Это дешевая система проводки по сравнению с системами проводки в оболочке и кабелепроводе.
• Это прочная и долговечная система электропроводки.
• В этой системе проводки можно легко выполнить настройку.
• Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
• Оставайтесь в полевых условиях в течение длительного времени благодаря прочной изоляции крышки и кожуха.
• Защищен от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

Недостатки Корпус Заглушка Проводка:

• Существует высокий риск возгорания системы обсадной и защитной проводки.
• Не подходит для кислотных, щелочных и влажных условий
• Дорогостоящий ремонт и необходимость в дополнительных материалах.
• Материал, который сложно найти в современном
• Белые муравьи могут повредить корпус и покрытие из дерева.

Related Posts:

• Типы электрических проводов и кабелей
• Типы электрических чертежей и диаграмм

Реечная проводка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS круглой овальной формы используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям. Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы крепятся к деревянной рейке с помощью латунных хомутов (пряжек), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных и 15 см для вертикальных ветвей.

Преимущества реечной электропроводки

• Простая и легкая установка электропроводки
• дешевле по сравнению с другими системами электропроводки
• Парафраз хороший и красивый
• Простой ремонт
• прочный и долговечный
• В этой системе проводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки

Disad преимущества Batten Wiring

• Нельзя устанавливать во влажных, химических воздействиях, на открытых и открытых площадках.
• Высокий риск пожаров
• Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
• Толстые провода нельзя использовать в системе электропроводки.
• Подходит только ниже 250 В.
• Нужно больше кабелей и проводов.

Проводка со свинцовой оболочкой

В этом типе проводки используются жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением. Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Кабелепровод

Существует два дополнительных типа кабелепровода в зависимости от установки трубы

• Наземный кабелепровод
• Скрытый кабелепровод

Поверхностная проводка кабелепровода

Если кабелепроводы проложены на крыше или стене, они называются поверхностными кабелепроводами. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытая проводка кабелепровода

Если трубопроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводах стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностный кабелепровод) или заглубляются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше лечения. Свинцовые трубы используются на заводах или в зданиях, подверженных пожару. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу. Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы кабелепроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных), которые показаны на рисунке выше.

• Металлический кабелепровод
• Неметаллический трубопровод

Металлический кабелепровод:

Металлические кабелепроводы изготавливаются из стали, которая очень прочная, но и дорогая.

Существует два типа металлических кабелепроводов.

• Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
• Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

Неметаллический кабелепровод:

В настоящее время в качестве неметаллического кабелепровода используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Обычные кабелепроводы доступны в различных размерах: 13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем электропроводки

• Это самая безопасная система электропроводки (скрытый отжим кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки)
• Отсутствие риска механического износа и возгорания в случае металлических труб.
• Можно легко выполнить настройку в соответствии с будущими потребностями.
• Простой ремонт и техническое обслуживание.
• Нет риска повреждения изоляции кабелей.
• безопасен от коррозии (в случае трубы из ПВХ) и пожаробезопасен.
• Может использоваться даже во влажных, химических и задымленных помещениях.
• Отсутствие риска поражения электрическим током (При правильном заземлении и заземлении металлических труб).
• Надежная и популярная электропроводка.
• устойчивая и долговечная система электропроводки.

Недостатки кабельных систем

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб Тройники и колена и т. д.
• Очень трудно найти дефекты проводки.
Установка
• непростая и непростая.
• Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
• Очень сложно управлять дополнительным соединением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо.0020

Схемы подключения и установки солнечной панели

Батареи, электрические соединения и схемы

Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная проводка)

Схемы подключения питания и управления трехфазным двигателем

URL Скопировано

Различия между скрытой и открытой проводкой!

Современная жизнь невозможна, не стоит наслаждаться в отсутствие оптимального света или освещения. Изобретение электрического света дало новое измерение всей цивилизации и образу жизни. Жизнь сейчас отличается от той, которой жили наши предки.
Электрическая проводка — это процесс распределения электрической энергии от источника питания к таким приборам, как телевизор, лампы, кондиционеры и т. д., путем подключения различных приборов и оборудования для различных целей. Одним из важнейших требований к любой системе электропроводки является безопасность. Прежде чем пытаться подключить проводку в своем доме, вы должны иметь четкое представление о правилах и стандартах безопасности, чтобы предотвратить ошибки, которые могут привести к поражению электрическим током, травмам, повреждению или пожару и оказаться фатальными.

Услуги – MEP

Более 10 важных советов по электробезопасности, которые сделают ваш дом безударным!

В большинстве штатов не разрешается электрикам без лицензии работать с электропроводкой, поэтому перед началом любого проекта вам необходимо ознакомиться с « Национальным строительным электротехническим кодексом» вашего района.
Напряжение домашней электропроводки зависит от типов приборов, используемых в доме. Существуют разные способы создания бытовой электрической цепи.
Давным-давно открытая система электропроводки была наиболее распространенным типом электропроводки, используемой в каждом доме. Но в настоящее время для домашней электропроводки популярна система скрытой проводки.
Здесь мы обсудим различия между скрытой и открытой проводкой, которые помогут вам в плане безопасной установки электропроводки в вашем доме.

Слово «скрытый» означает «скрытый». Итак, эта проводка делается внутри полов/стен и дополнительно маскируется/скрывается штукатуркой стены. Другими словами, использование пластиковой или электрической проводки внутри стены, потолка или пола с пластиковыми или металлическими трубами называется потайной скрытой проводкой кабелепровода.

• Как следует из слова открытый означает незащищенный. Это метод проводки с использованием скоб, ручек, трубок и гибких трубок для защиты и поддержки изолированных проводников, проложенных по стенам, а не скрытых или скрытых под какими-либо элементами здания.

• Скрытая система электропроводки – самая популярная, эстетически красивая и прочная. Это наиболее распространенный тип электропроводки, используемый в настоящее время, так как поверхность выглядит аккуратной и чистой.

• Открытая система электропроводки не имеет эстетичного вида. В настоящее время эта система используется редко.

• Для скрытой проводки профессиональный электрик/техник должен быть более квалифицированным.

• Здесь также нельзя отрицать необходимость квалифицированного профессионального электрика/техника.

• В этой системе отсутствует риск механических повреждений.

• В этой системе существует риск механических повреждений пользователей.

• В этой системе электропроводки отсутствует риск поражения пользователей электрическим током от кабеля.

• В этой системе электропроводки вероятность поражения электрическим током больше для пользователей.

• Скрытая проводка помогает сохранить эстетический вид стены, так как выглядит аккуратно и чисто, а также делает поверхность гладкой для дальнейшего декорирования.

Читайте также: Обои из флока, чтобы сделать стены вашего дома роскошными

• Проволока проходит по поверхности, что придает уродливый вид. В случае этой системы эстетический вид стены можно сохранить, покрыв ее декоративными и защитными материалами, что может увеличить стоимость.

• Система скрытой проводки безопасна и долговечна.

• Открытая система электропроводки не так надежна и долговечна по сравнению со скрытой проводкой.

• Риск возгорания из-за короткого замыкания внутри всегда выше.

• Риск возгорания из-за короткого замыкания также присутствует в открытой системе электропроводки. Но он хорошо виден, поэтому вероятность возгорания можно легко предотвратить или уменьшить.

• Эта система дорогая (затратная) по сравнению с открытой системой электропроводки.

• Эта система менее дорогая (затратная) по сравнению со скрытой проводкой.

• В этой системе не требуются каналы или желоба в стене. Так меньше времени тратится.

• В этой системе электропроводки все провода находятся в замкнутом кабелепроводе, поэтому неисправность не может быть легко обнаружена и не может быть быстро и легко устранена.

• В этой системе электропроводки все кабели находятся на открытом воздухе, поэтому неисправность можно легко обнаружить и быстро устранить.

• Работать сложнее, чем с открытой проводкой.

• В открытой системе электропроводки установка проводки на стене проще, чем при скрытой проводке.

• Вся система электропроводки не может быть заменена в короткие сроки, а материал электропроводки может или не может быть повторно использован в другом месте.

• Вся система электропроводки может быть заменена в короткие сроки, а материал электропроводки может быть повторно использован в другом месте.

• Добавление/изменение скрытой проводки очень затруднено.

• Добавление/изменение открытой проводки очень просто.

• Скрытая проводка – самая надежная и популярная система проводки в настоящее время.

• Открытая система электропроводки сегодня используется редко.

• Погодные условия, такие как дождь, пар, влажность, химические воздействия, дым и т. д., не могут влиять легко или медленно.

• Погодные условия, такие как дождь, масло, пары, влажность, химические вещества и дым, могут легко и быстро воздействовать на открытую систему электропроводки по сравнению со скрытой системой электропроводки.

• В этой системе электропроводки очень сложно обеспечить какое-либо дополнительное подключение в будущем. Для дополнительных подключений вам понадобится помощь специалистов.

• В открытой системе электропроводки в дальнейшем легко обеспечить дополнительные соединения.

• В системе скрытой проводки изменить расположение приборов или выключателей достаточно сложно.

• В открытой системе электропроводки изменить расположение приборов или выключателей достаточно просто.

• Скрытая проволока не дает провисания.

• Через некоторое время в открытом проводе образуется провисание.

• Срок службы этой системы короток до тех пор, пока качество провода не будет хорошим.

• Для работы по системе скрытой электропроводки необходимо заранее спланировать, подготовить подробные чертежи и план.

• Для работы с открытой системой электропроводки требуется меньше предварительного планирования по сравнению со скрытой электропроводкой.

• Ремонт этой системы электропроводки очень сложен.

• Ремонт этой системы электропроводки очень прост.

• Для скрытой проводки, Стены вырезаны и сделаны штробы, что делает стены слабыми или некачественными.
