Водяной котел электрический для отопления частного дома: какие котлы отопления лучше купить, как правильно выбрать, сравнение цен
Как выбрать электрический котел для отопления частного дома — ВикиСтрой
Есть несколько предпосылок к выбору электрического котла отопления:
Плюсы систем отопления электрическим котлом:
Минусы:
Характеристики и особенности электрических котлов
В электрическом котле отопления теплоноситель нагревается за счет выделения тепла в проводнике, по которому течет электрический ток. По способу реализации разделяют котлы:
- ТЭНовые;
- индукционные;
- электродные.
ТЭНовые
Нагревательными элементами выступают тугоплавкие проводники, изолированные керамикой и слоем меди с высоким показателем теплопроводности в качестве оболочки. Они называются ТЭНами.
Теплообменник чаще проточного типа с 2–3 ТЭНами, хотя нет никаких ограничений для использования объемной емкости, аккумулирующей тепло.
Основной недостаток, приписываемый таким котлам — это образование накипи на ТЭНах в ходе эксплуатации.
Данный аспект устраняется простой подготовкой теплоносителя. Воду перед закачкой в систему достаточно деминерализовать или использовать дистиллированную воду с антифризом.
Индукционные
Действует индукционный электрический котел по принципу трансформатора. Первичная обмотка — это индуктивная катушка, вторичной обмоткой является специальный сердечник из металла и корпус теплообменника.
Ток в катушке наводит с помощью электромагнитных волн на корпусе токи высокого номинала, от чего последний нагревается, а тепло передается теплоносителю. За счет большой площади теплообмена возможна работа котла без элементов с высокой температурой. Для сравнения, в ТЭНах проводник нагревается до 500–600 °С.
Индукционный котел почти не чувствителен к качеству теплоносителя. За счет отсутствия поверхностного кипения жидкости накипь не образуется.
Основным недостатком является высокая стоимость оборудования, сопоставимая со стоимостью газового котла.

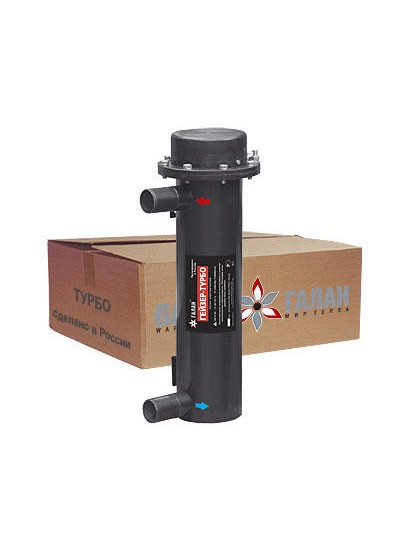

Электродные
Инновационным является способ нагрева в таких котлах. Ток пропускается непосредственно через теплоноситель с выделением тепла.
Используется всегда конструкция проточного типа, в корпусе которого располагается электрод, подключенный к фазе питания. Вторым электродом выступает корпус.
В числе достоинств очень быстрый нагрев воды, минимальные габариты. Диаметр котла всего в три-четыре раза больше, чем диаметр подсоединяемой трубы при длине порядка полуметра.
Электролизного разложения воды на водород и кислород не происходит за счет постоянной смены полярности на электродах на частоте питающей сети 50 Гц.
Однако электродный котел обладает самым внушительным числом эксплуатационных требований и особенностей:
Выбор котла
Все три варианта электрических котлов подойдут для обустройства системы отопления частного дома. Так что окончательный выбор следует сделать на основании следующих критериев:
- стоимость оборудования и его установки;
- сложность монтажа, наладки и запуска отопления;
- особенности эксплуатации, комфорт.
В отношении первого и последнего пункта и частично второго выигрывает ТЭНовый котел. Низкая стоимость и простота обслуживания идут ему на пользу.
Достаточно не заливать в систему воду из-под крана или из колодца. Менять нагревательные элементы, весьма недорогие, придется лишь раз в 5–10 лет.
Индукционные и электродные котлы самые компактные, в дополнение к высокой скорости нагрева теплоносителя. Однако за это в обоих случаях придется больше потратить на приобретение оборудования. Индукционные котлы способны работать даже с нефтепродуктами и, соответственно, с любым типом теплоносителя при низких эксплуатационных затратах.
Электродные котлы чересчур требовательны в эксплуатации. Слишком много факторов, касающихся установки и запуска системы, влияют на эффективность отопления.
Подбор характеристик и установка
Подбор мощности электрического котла осуществляется по стандартной схеме. Определяются общие теплопотери здания и подбирается номинальная мощность котла с запасом в 20–30%. Чем больше запас по мощности, тем реже будет включаться нагревательный элемент, но повышаются стартовые и эксплуатационные токи.
Как правило, мощность котла вычисляют, исходя из площади дома, умноженной на региональный коэффициент. Полученный результат делят на 10. Для южных регионов применяют коэффициент 0,7–09, для средней полосы — 1–1,2, а для районов севера 1,5–2.
Если площадь вашего дома в средней полосе равна 150 м2, то мощность котла должна быть не менее 150 х 1/10 = 15 кВт.
Для любого типа электрического котла нужен мощный электрический ввод, отдельная линия питания с проводами большого сечения в соответствии с требованиями производителя, отдельные автоматы и защитные включатели, а также надежное заземление.
Установка ТЭНового и индукционного котла с циркуляционным насосом допускается в любом удобном месте, откуда проще выполнить прокладку труб и обеспечить нормальный доступ к оборудованию для техобслуживания. Электродный котел устанавливают в самой нижней точке системы, учитывая мощный конвекционный поток, создаваемый им самим.
Общие затраты на установку электрического котла для отопления частного дома не намного выше даже газового оборудования.
рмнт.ру
Отопление частного дома
Наиболее древнее средство отопления, известное с незапамятных времен, это русская печь, минусом которой является то, что пол всегда остается холодным, так как теплый воздух поднимается вверх. Камины, также пришедшие к нам из старины, во многом изменились, но в основном играют роль вспомогательную при обогреве дома. Наиболее популярными считаются системы водяного отопления, основанной на циркуляции в трубах нагретой от котла воды. Существуют котлы с нагревом от разных видов топлива. Более редким, но не менее эффективным является воздушное отопление. Электрическое отопление в домах является сравнительно новым видом обогрева, при этом нагрев помещения может осуществляться без теплоносителя, и электрическая энергия преобразуется в тепловую.
Рассмотрим наиболее распространенные системы обогрева дома
Водяное отопление
Эта система считается наиболее надежной и простой: котел нагревает воду, которая затем поступает по трубам к комнатным батареям, оттуда, отдавая тепло в комнату через батареи, возвращается снова в котел.
Циркуляция воды поддерживается циркуляционным насосом. Система водяного отопления – это замкнутая цепочка, состоящая из котла–генератора тепла, трубопровода, батарей. По ней постоянно циркулирует вода или антифриз. Топливом для разогрева котла может служить каменный уголь, дрова, природный газ, керосин и пр.; централизованное электроснабжение или альтернативная электроэнергия: солнечные и ветряные преобразователи, мини-гидростанции и т.п.
Кроме котла, труб и батарей в водяную отопительную систему входят устройства для регулировки системы: расширительный бачок, куда отводятся излишки воды или антифриза, возникающие при нагревании; терморегуляторы, циркуляционный насос, манометр, запорный, автоматический воздухоотводчик, предохранительные клапаны.

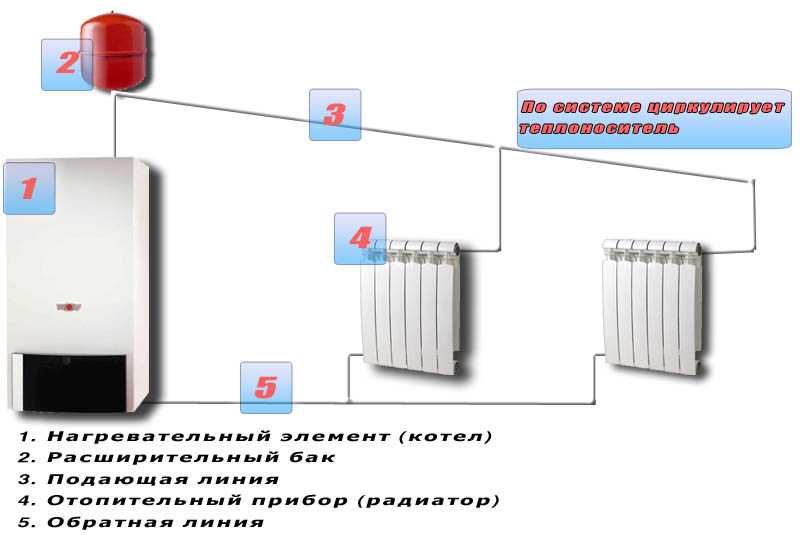

Система водяного отопления
Может быть одноконтурной и двухконтурной. Одноконтурная система предназначена только для отопления помещения. Двухконтурная система используется для отопления и нагрева воды для бытовых нужд.
Часто применяются две одноконтурные системы, одна из которых отвечает за отопление, другая – для нагрева воды, тогда в теплое время года можно использовать только одну систему с учетом, что на подогрев воды для бытовых нужд затрачивается 25% мощности котла.
Воздушное отопление
Системы воздушного отопления бывают гравитационные и принудительной вентиляции. При гравитационной системе отопления воздух двигается за счет естественной циркуляции из-за разности температур. При разных температурах возникает разная плотность воздуха, благодаря чему и возникает естественное движение воздуха в системе.
Теплый воздух по воздуховодам выходит под потолком и потому как занимает значительный объем, вытесняет более холодный (например, около окон и дверей) вниз и в сторону воздухозаборника, тем самым, создавая циркуляцию воздуха в отапливаемом помещении. Минус гравитационной (естественной) циркуляции в том, что из-за поступления холодного воздуха от открытых окон, дверей, сквозняков, нарушается циркуляция воздуха и возникает перегрев в верхней части помещения и охлаждения рабочей его части.
Плюсом является независимость от электричества.
В системе принудительной вентиляции используется вентилятор с электроприводом для повышения давления воздуха и распределения его по воздуховодам и помещениям. Носителем тепла является воздух, который нагревается теплогенератором, основными элементами которого являются горелка и теплообменник. Подающийся вентилятором воздух обдувает нагретый теплообменник, куда выходят продукты сгорания, нагревается до 45-60 градусов, затем подается по системе воздуховодов в комнаты. По обратным воздуховодам или через решетки охлажденный воздух вновь возвращается в теплогенератор. Скорость перемещения воздуха в системах с принудительной циркуляцией значительно выше. Но возникает проблема шума в воздуховодах и распределительных решетках.
Система воздушного отопления позволяет обойтись без котлов, радиаторов, труб и других элементов, которые используются в водяном отоплении. Теплогенераторы могут работать на разных видах топлива от горелки.
Электрическое отопление
Среди различных вариантов электрического отопления частных домов: электроконвекторы, потолочные инфракрасные длинноволновые обогреватели, кабельные и пленочные системы для подогрева пола и потолка.
Рассмотрим применение электроконвекторов. Они популярны в малоэтажном загородном строительстве, особенно в тех регионах, где нет газовых магистралей.
Принцип работы электроконвекторов
Работа электроконвектора основывается на явлении конвекции (циркуляции) воздуха, вследствие чего в воздух отдается свыше 80% тепла. Высокая влагозащищенность и надежность конвекторов позволяет устанавливать их в ванных и детских комнатах, так как температура на их поверхности не превышает +60С. Существуют модели электроконвекторов, которые не осушают воздух в комнате и не сжигают кислород. Работа электроконвекторов основана на нагреве поступающего в прибор холодного воздуха из комнаты. Нагрев производится нагревательным элементом из токопроводящего компонента. После нагревания воздух увеличивается в объёме и поднимается вверх через жалюзи выходной решетки. Дополнительно воздух нагревается за счет излучения тепла с поверхности электроконвектора.
Уровень комфорта обеспечивается электронной системой поддержания нужной температуры.
Есть модели со встроенным термостатом, и с выносным термостатом. Термостат экономит электроэнергию. Датчик температуры воздуха фиксируют температуру в комнате с небольшим промежутком времени и подает сигнал термостату, который в включает или выключает нагревательный элемент. Наличие термостата позволяет настроить режим работы один раз, и отключать прибор от сети только на время длительного отсутствия. На встроенный термостат влияет температура корпуса конвектора, поэтому его данные бывают неточны. Регулятор выносного термостата учитывает температуру той точки пространства, в которой установлен. Выносной термостат крепится к стене на высоте 1-1,5 м от пола, в стороне от сквозняков.
Электроконвекторы можно разделить по размерам на две основные группы: высокие — высотой до 45 см и плинтусные — высотой до 20 см. Высокие электроконвекторы конвекторы либо ставят на пол, либо крепят при помощи специальной рамы на стену. Плинтусные конвекторы удобны для установки под низкие окна, витражи.
Их мощность 0,5-3,0 кВт (с шагом 250 Вт). Размеры в длину в зависимости от мощности могут быть до 2.5 м при толщине около 80 мм. Для наибольшего эффекта электроконвектор рекомендуется устанавливать на высоте до 1 м, или под оконными проемами. Для обеспечения нормальной циркуляции воздушного потока нельзя заслонять электроконвектор предметами на расстоянии до 0,1 м.
По эксплуатационным затратам этот вид отопления проигрывает только газу, но он более надежен и безопасен. В блоках управления предусмотрена защита от перегрева. Нет необходимости заземления. Приборы нечувствительны к перепадам напряжения. Напряжение в сети, достаточное для работы прибора -220в.
Как выбрать вид отопления
Самый правильный выбор системы отопления для конкретного дома зависит от того, какой вид энергии наиболее доступен, удаленности жилища от населенных пунктов, материальных возможностей хозяина. В любой из систем отопления есть плюсы и минусы, поэтому прежде, чем принять решение, посоветуйтесь с проектировщиками.
Конечно, если есть подводка газа к дому или даже к району, то лучше всего выбрать водяной нагрев при газовом теплогенераторе (котле). Газ на настоящее время — наиболее дешевый вид энергии. Однако зимой бывают падения давления газа до 100-120 мм вод. ст., при норме для котлов 180 мм вод. ст., что может привести к отключению отопительной системы.
Для отопления можно воспользоваться электроконвекторами. В случае если возможен подвод электричества достаточных мощностей (если у вас установлено оборудование мощностью выше 10 кВт, необходимо подключение трехфазного провода и согласования с органами энергосбыта), то можно воспользоваться другими видами электрообогрева. Однако тогда вы будете полностью зависеть от подачи электроэнергии.
Обладателям домов, удаленных от цивилизации, придется задуматься о создании независимой системы отопления. Например: устройства в доме печей, каминов на твердом топливе. Главная опасность при неправильном устройстве печей: возможность попадания углекислого газа в помещение, поэтому нужны хорошие печники.
Как альтернативу печей можно поставить котел на твердом топливе: дровах и угле для водяного отопления. При устройстве датчиков такие котлы смогут поддерживать нужную температуру без участия электричества. Или же использовать котлы на жидком топливе, правда, с учетом, что выбросы от сжигания дизтоплива вредны здоровью, а также, что 1 кВт энергии обойдется в 4-5 раз дороже, чем при применении твердого топлива.
Для того, чтобы быть уверенными, что в вашем доме будет всегда тепло, возможно, стоить позаботиться о том, чтобы можно было воспользоваться разными источниками энергии. К примеру, иметь камин на твердом топливе или приобрести котел, работающий на разных видах топлива, который производится европейскими производителями, однако, его цена превысит суммарную цену одиночных котлов, работающих на разном топливе.
Важнейшей характеристикой текущих затрат является стоимость топлива и расход его в единицу времени. В настоящее время цены на топливо составляют примерно:
1 л солярки — 0,4 $.
Стоимость 1кВт •ч энергии— 0,04 $.
1 м3 природного газа для частника — 0,04 $. Стоимость 1 кВт •ч энергии — 0,005 $.
1 л пропан-бутановой смеси — 0,2 $. Стоимость 1 кВт •ч энергии — 0,018 $.
1 кВт •ч электрической энергии для частника — 0,03 $
1 кг угля в среднем 0,2 $. Стоимость получения 1 кВт •час энергии (0,04 $)
Как сделать горячую воду в частном доме | Сантехника. Водоснабжение. Канализация
Мы привыкли каждый день пользоваться горячей водой и с трудом представляем себе комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого течет струйка холода. Вода нужной температуры и в нужном количестве – вот о чем мечтает каждый владелец частного дома.
Возможны различные варианты горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменник обеспечивает теплосеть, а второй «занимает» ГВС. Большой популярностью пользуется одноконтурная схема водогрейного котла, работающего в паре с накопительным водо-водяным теплообменником или бойлером.
Комплект котлов для отопления двух контуров и приготовления ГВС с дистанционным управлением. Самая распространенная комбинация: газовый котел в паре с напорным бойлером. Сегодня к нему приведет водонагреватель, выполненный в виде отдельного изделия, не встроенного в котел и позволяющего обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрогазовые и косвенного нагрева (с водяным охлаждением). Некоторые из них оснащены емкостью для нагрева и хранения воды и относятся к водонагревателям накопительного типа и другим расходом отопительной воды и являются проточными.
Проточный электроводоподогреватель ВЭД Э эксклюзив VAILLANT.
Накопительные (емкостные) электронагреватели
Сегодня на рынке их великое множество. Модели объемом от 150 до 1000 литров. Вы можете найти приводы фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и другие.
Водонагреватель накопительный работает от нагреваемого термоса и представляет собой термоизолированную емкость (колбу) с нагревательным элементом (ТЭН) внутри и снаружи облицовки. Устройство снабжено нагревательными элементами, регулирующими температуру и мощность. Очень важна хорошая теплоизоляция фляги: чем она толще, тем меньше энергии для поддержания температуры воды.
Фланец с ТЭНами для горизонтальной установки в накопительных водонагревателях.
Температуру можно регулировать в диапазоне от 7 до 85°С. Вода нагревается до заданного уровня, который затем поддерживается автоматически термостатом, при необходимости включающим и отключающим ТЭНы. Водонагреватели обычно защищены от замерзания, что предотвращает падение температуры воды ниже 5-7°С. С.
Водонагреватели накопительные делятся на открытые и закрытые (или безнапорные и напорные). Открыто-безнапорный может использоваться только вместе со специальным смесителем, перекрывающим вход воды в водонагреватель при прекращении розлива, и соответственно работать только с одной водоразборной точкой. Поэтому объем баков обычно небольшой (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где используется горячая вода, к водоразборной колонке или кухонной мойке, но для дачи они не подходят.
Накопительный электронагреватель хорош для дачи, но его установка на даче имеет смысл только в том случае, если вдруг возникли перебои с водоснабжением.
Для эксплуатации в загородных домах, где проживает семья из 3-5 человек, больше подходят накопительные устройства закрытого типа емкостью 50-200 литров. Теплая вода вытекает из агрегата автоматически при открытии крана на одной из точек водоразбора, а взамен получает порцию холодной воды. Для того, чтобы нагретая вода не заменяла холодную, в системе предусмотрено равномерное перемешивание воды.
Электрические водонагреватели горизонтальной конструкции удачно размещаются в труднодоступных углах помещений.
Все емкостные нагреватели поставляются со стальным рукавом со специальным антикоррозийным покрытием внутри. У каждой фирмы есть свои секреты его изготовления. Компания ELECTROLUX, например, покрывает внутреннюю поверхность накопительного бака серии EWH очень тонкой эмалью с добавками алюминия. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает долгий срок службы и хорошую защиту от коррозии.
Специальная эмаль используется в среднеразмерной (50-200 литров) серии Super Glass от ARISTON. Одной из последних разработок компании, реализованных в модельном ряду TI TECH Elite, стало внутреннее покрытие из титановой эмали. STIEBEL ELTRON предварительно обрабатывает сталь для хранения пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие антикор, способное выдерживать воздействие воды и пара на более чем двухслойную эмаль.
Для дополнительной защиты от коррозии в емкостях со сталью применяют магниевые антикоррозионные аноды, которые постепенно разрушаются, заполняются микротрещинами эмали (обратная связь горячей воды и пара). Как работает анод? От него, согласно электрохимическому диапазону напряжения, к местам возможных дефектов эмалевого покрытия направляется поток электронов. Он также обладает коррозионной стойкостью в месте повреждения эмали. Срок службы магниевого анода зависит от его размера и качества и у дешевых водонагревателей составляет не более 1 года, а у более качественных — от 2 до 3 лет.
Чем длиннее анод, тем дольше срок его службы (в некоторых моделях — около 7 лет). Если не забывать о своевременной замене элемента, водонагреватель вполне способен прослужить 10 лет, не доставляя владельцу никаких проблем.
Однако замена магниевого анода и контроль его состояния — достаточно трудоемкая и дорогая работа. Необходимо слить воду, демонтировать электронагреватель и снять анод его фланца. Если анод небольшой, эту процедуру следует проводить два раза в год. Самостоятельно сделать это практически невозможно, так как демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать в сервис представителя производителя устройства, что потребует дополнительных затрат на выезд специалиста, замену прокладок и, при необходимости, магниевого анода. Компания STIEBEL ELTRON решает проблему, устанавливая индикатор состояния магниевого анода, а анод использует особую конструкцию – он достается из бака без деформации нагревателя и прокладок.
Накопительные водонагреватели закрытого типа требуют наличия так называемой группы безопасности — клапана, который устанавливается на трубу холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводе 6 бар).
Редукционный клапан снижает давление до нормального (3-4 бара), если превышено давление в водопроводной сети. Обратный клапан защищает устройство от опустошения, если оно внезапно перестанет подавать. Таким образом, нагревательные элементы защищены от возгорания в случае аварийной ситуации. Поскольку вода при нагревании расширяется и давление внутри колбы растет, что может привести к выходу из строя устройства, предохранительный клапан на нужно открыть приямки и воду спустить в канализацию. Группа безопасности, как правило, не входит в стандартную комплектацию, ее необходимо приобретать отдельно. Сейчас многие производители (например, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в одном устройстве, которое легко устанавливается при монтаже отопителя. Баки водонагревателей изготавливаются с запасом и выдерживают давление до 10 бар. Большинство обогревателей средней мощности (150 литров) можно закрепить на стене с помощью специальных кронштейнов.
Группа безопасности для аккумулирующих электронагревателей:
1.
Воронка с сифонным сливом.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.
Водонагреватель среднего объема (100 литров) можно с успехом разместить даже в канализационной яме.
Важную роль играет выбор мощности нагревателя, которая зависит от скорости нагрева воды. Сберегательные приборы малых объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно заземлены, что необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 литров от STIEBEL ELTRON VAILLANT снабжены сетевой вилкой и могут быть включены в » «. заземлитель-штырь У компании STIEBEL ELTRON есть довольно мощные устройства (1-4 кВт) рассчитанные на подключение к сети 220 В (а также 3-6 кВт на 380 В). Для нагревателей использовать большое количество энергии поэтому мало нецелесообразно, так как вода будет нагреваться слишком долго.
Время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт нагревается 860 литров воды на 1°С.
С в течение 1 мин. Обычно обычные энергоаккумуляторы (2 кВт) нагревают воду объемом 100 л до 65°С. С около 3 часов. Ускорить процесс можно, на время увеличив мощность инструмента. Так, компания VAILLANT предлагает навесные (серия VEH exclusiv, мощность от 50 до 150 л.с.) и уличные 200-400-литровые отопители, имеющие, помимо обычного режима, функцию быстрого нагрева при удвоенной мощности. Это позволяет в короткие сроки восстановить подачу потребляемой горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) позволяет снизить затраты на электроэнергию. Аналогичные режимы есть и у отопителей DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней мощности (200 литров) в том, что после принятия душа запас горячей воды в баке останется, и следующей порции нагрева придется ждать долго. В результате желающие принять ванну могут выстроиться в очередь всем местом, что не слишком удобно. Так что лучше подумать об установке обогревателя большей мощности (200-600 литров).
Во многих современных емкостных электронагревателях предусмотрен ночной (в период действия льготного тарифа) нагрев воды. Некоторые приборы, такие как SIEMENS и ELECTROLUX, можно перевести на экономичный нагрев, и в течение дня температура воды будет поддерживаться на уровне 55°С. С (при таком режиме практически не образуется в ней, кроме того, экономится время при последующем нагреве воды).
Для всех мощных устройств (от 2 до 4 кВт/220 В и 6 кВт/380 В) требуется собственная выделенная проводка, подключаемая к вашей машине. Имеет смысл провести отдельный кабель от земли и небольших обогревателей. Это касается всех устройств мощностью более 2 кВт. К обычной двухпроводной розетке их можно не подключать.
При большом расходе горячей воды (до 1 м 3 /ч) целесообразнее использовать комбинированные электрические водонагреватели повышенной мощности в напольном исполнении. Эти модели производства OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др.
Большой популярностью пользуются водонагреватели с объемом бака от 200-600 литров (мощность мощностью 2-4 Вт/220 или 6 кВт/380) до 1000 л.
Накопительный обогреватель напольный Тип SHW-200S от STIEBEL ELTRON.
Конструкция позволяет устанавливать такие устройства в бойлер (бак водонагревателя) или нагреватель или теплообменник, благодаря которым в отопительный сезон можно будет использовать для нагрева ГВС котел, экономя электроэнергию. Летом, когда котел выключен, котел оборудуется ТЭНом, а горячая вода обеспечивается электронагревом. В линейке комбинированных устройств AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — фланцевые и фланцевые ТЭНы с теплообменником. Одновременная работа двух ТЭНов для сокращения времени подготовки воды. А вот фланцевые соединения, как правило, не входят в стандартную комплектацию — их нужно покупать отдельно.
Встроенный теплообменник для установки на фланцевом водонагревателе под давлением, подключенном к котлу.
Емкостный водонагреватель EPC 100 по ЭЛЕКТРОННОЙ ПОЧТЕ АВСТРИИ.
Как определить, сколько горячей воды вам нужно для дома? Во-первых, подсчитайте количество точек воды. Необходимо учитывать, что каждый из них использует определенное количество воды (при температуре на входе порядка 60-65 ГВС°С). Например, раковина в ванной потребляет в среднем 3-4 л/мин, душ — 6-7 л/мин, кран на кухне — от 2 до 5 л/мин. Ванных, кстати, может быть несколько, например, хозяйская и гостевая. Если в гостях есть и раковина, и душ, расход воды составит около 8 л/мин. Разумеется, речь идет о воде, протекающей через смеситель, так как открытый и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш котел настроен на нагрев до 65°С. C, вода будет разбавлена примерно в два раза по температуре около 40°С. С. Следовательно, на ванну в 160 литров потребуется 80 литров горячей воды, затем еще 20-40 литров на душ, то есть на водные процедуры расходуется 100-120 литров.
Конечно, в течение дня вода расходуется неравномерно. «Пик» нагрузки приходится на утро (купание, приготовление пищи, мытье посуды), середину дня (обед) и вечер. Конечно, вы можете лишь приблизительно определить свою предполагаемую потребность в горячей санитарно-технической воде. В расчетах используются средние данные с учетом привычек каждого отдельного обитателя дома.
Ориентировочный суточный расход горячей воды на одного человека
| Место розыгрыша | Объем воды, л | Полезная температура, &град. С | Объем воды при температуре 60°С. С, Л |
|---|---|---|---|
| Кухонная мойка | 10-20 | 50 | 8-16 |
| Ванна | 150-180 | 40 | 90-108 |
| Душ | 30-50 | 37 | 15-27 |
| Раковина | 10-15 | 37 | 5-8 |
| Шайба Ручная | 2-5 | 37 | 1-3 |
Потребность в горячей воде из расчета на 1 человека л/сутки
| Расход воды | Температура горячей воды | Удельная потребляемая мощность, кВт·ч 1 чел. | |
|---|---|---|---|
| 60° С | 45 & град; С | ||
| Экономичный | 10-20 | 15-30 | 0,6-1,2 |
| Среднее | 20-40 | 30-60 | 1,2-2,4 |
| Большой | 40-80 | 60-120 | 2,4-4,8 |
Электронагреватели накопительные
| Компания | Модель | л | Мощность кВт | Цена, | $
|---|---|---|---|---|
| БАКСИ (Италия) | СВ580 | 80 | 1,2 | 126 |
| СВ510 | 100 | 1,5 | 142,1 | |
| СВ550/Р15 | 50 | 1,5 | 155,7 | |
| СВ580/Р15 | 80 | 1,5 | 178,2 | |
| СВ510/Р15 | 100 | 1,5 | 200,8 | |
| АРИСТОН (Италия) | SG 100 H | 100 | 1,5 | 158 |
| СГ 120 | 120 | 1,5 | 191 | |
| СГ 150 | 150 | 1,5 | 218 | |
| СГ 200 | 200 | 1,5 | 295 | |
| ТИ 150 QB | 150 | 2 | 370 | |
| ТИ СТИ | 200 | 3 | 749 | |
| ТИ СТИ | 300 | 3 | 832 | |
| ТИ СТИ | 500 | 3 | 1946 | |
| STIEBEL ELTRON (Германия) | ПШ 50 Сл | 50 | 2/220 В | 232 |
| Ш 80 А | 80 | 2/220 В | 512 | |
| ХФА 100 Z | 100 | 2-4/220 В 2-6/380 В | 705 | |
| ШЗ 150 С | 150 | 1,5-4,5/220 Б 1,5-6/220 | 921 | |
| ШВ 200 S | 200 | 2-4/220 Б 2-6/380 | 1349 | |
| DIMPLEX (Германия) | АКС 200 | 200 | 2-6 220/380 | 1222 |
| ACS 300 | 300 | 3-6 220/380 | 1352 | |
| СКД 400 | 400 | 3-6 20/380 В | 1492 | |
| АЧ 100 | 400 | 1-6 220/380 | 633 | |
| VAILLANT (Германия) | VEH 100 классический | 100 | 2 | 539 |
| VEH 80 классический | 80 | 2 | 499 | |
| GENERAL (Италия) | 100 МЗ | 100 | 1,2 | 135 |
| МВ 140 | 140 | 2 | 180 | |
| СВТ 150 | 150 | 2,5 | 450 | |
| СВТ 200 | 200 | 2,5 | 550 | |
| SIEMENS (Германия) | ДГ80014 | 80 | 1/3/4/6 | 407 |
| ДГ80014 | 100 | |||
Наконец, водонагреватель с тепловым насосом, который подключается к…
можно легко установить в домах.
120-вольтовые водонагреватели с тепловым насосом, которые можно подключить к стандартной розетке, такие как Rheem ProTerra, могут значительно упростить и удешевить электрификацию домов. (Институт новых зданий)
Запуск в прошлом месяце 120-вольтового водонагревателя Rheem ProTerra с тепловым насосом может показаться не большим шагом вперед в борьбе с изменением климата. Что касается аксессуаров для электрификации дома, это не так привлекательно, как солнечная батарея на крыше, батарея Tesla Powerwall или электрический пикап Ford F-150 Lightning.
Но для любителей политики электрификации домов эффективный электрический водонагреватель, который можно подключить к стандартной настенной розетке, является важным шагом вперед в отказе американских домохозяйств от ископаемого топлива. Это также пример того, чего могут добиться активисты по борьбе с изменением климата, политики и крупный бизнес, работая вместе.
Подпишитесь, чтобы получать последние новости Canary
Вот как Панама Бартоломи, исполнительный директор Коалиции по декарбонизации зданий, описал многолетние усилия, которые позволили крупным производителям водонагревателей в США заполнить большой пробел в линейке электроприборов в США.
Еще в октябре 2018 года группа Бартоломи и некоммерческая организация New Buildings Institute собрали государственных политиков, коммунальных служб и представителей крупных производителей водонагревателей США на конференцию в Сан-Франциско, чтобы начать решать проблему, которая мешала достижению целей Калифорнии по обезуглероживанию зданий: более девяти 10 из 14,5 миллионов водонагревателей в домах Калифорнии работают на ископаемом газе. Немногие из этих домов подключены к 240-вольтовым водонагревателям с тепловым насосом, которые были единственными моделями, доступными в то время. Обращение к домовладельцам и подрядчикам с просьбой провести дорогостоящую замену электропроводки или модернизацию электрических панелей для поддержки этих более энергоемких сменных блоков могло бы вызвать сопротивление со стороны клиентов и подрядчиков, а многие небольшие дома или арендаторы вообще оказались бы заблокированными на рынке.
Итак, «мы собрали более 100 человек и шесть месяцев работали над спецификацией для водонагревателя с тепловым насосом, готового к модернизации», — сказал Бартоломи. Цель состояла в том, чтобы дать компаниям четкий сигнал о том, что их работа над новым продуктом принесет плоды, или, как он выразился, «укрепить доверие — основу любых хороших отношений».
Теперь, по прошествии более трех лет, это укрепление доверия окупилось. Ожидается, что за ProTerra Rheem последует запуск 120-вольтовых водонагревателей с тепловым насосом от A.O. Smith, General Electric и Nyle в наступающем году, говорит Амрута Ханолкар, старший менеджер проекта в New Buildings Institute.
«В стране насчитывается около 118 миллионов бытовых водонагревателей, и более 50 процентов из них используют ископаемое топливо для нагрева воды», — сказала она. Каждый год в стране заменяется около 7 миллионов водонагревателей, и этим клиентам «нужно решение, которое можно легко подключить».
Инициатива по передовому водяному отоплению, группа профессионалов строительной отрасли, коммунальных служб, государственных учреждений, производителей, монтажников, защитников и исследователей, использует этот совместный подход к следующему набору проблем электрификации домов, сказал Ханолкар.
Это включает текущую работу в Калифорнии, где регулирующие органы находятся на пороге принятия приказа о поэтапном отказе от газового отопления в течение следующего десятилетия. Это также распространяется на другие части страны, которые вот-вот получат доступ к миллиардам долларов в виде налоговых льгот и льгот на электрификацию домов в соответствии с Законом о снижении инфляции.
«Есть абсолютно другие регионы, которые заинтересованы в этих технологиях», — сказала она, — и не только потому, что они могут помочь сократить выбросы углерода, но и потому, что они намного эффективнее моделей, которые они заменяют.
Водонагреватели с тепловым насосом: дешево эксплуатировать, дороже подключить Рим не новичок в технологии водонагревателей с тепловым насосом, сказала Эшли Пинкотт, менеджер по маркетингу продуктов компании для тепловых насосов.
Фактически, они производятся с 2009 года, в основном в качестве замены старых электрических нагревателей сопротивления.
Тепловые насосы работают как кондиционеры в обратном порядке, используя конденсирующиеся жидкости для перемещения температуры снаружи внутрь помещения — гораздо более эффективный способ нагрева воды, чем прямой нагрев металлических змеевиков, как это делают резистивные нагреватели. По ее словам, тепловые насосы также более эффективны, чем сжигание ископаемого топлива для нагрева воды, что делает их «легким делом» для домовладельцев, заботящихся о счетах за коммунальные услуги.
Схема работы водонагревателей с тепловым насосом, включая воздухозаборник (1), компрессор (2), нагревательный элемент (3) и цифровое управление (4) (Институт новых зданий) Последние модели тепловых насосов также доказали, что они могут сохранять воду горячей, даже когда температура на улице опускается ниже нуля. Тем не менее, по словам Пинкотта, до сих пор большинство продуктов Rheem разрабатывались как «гибридные» модели с элементами электрического сопротивления, которые могут работать для клиентов в более холодном климате, и для этих моделей требуются розетки на 240 вольт.
Во многих домах есть 240-вольтовые розетки для электрических сушилок для белья или центрального кондиционирования воздуха. В некоторых частях страны используется множество старых систем электрического отопления, для которых также требуются эти розетки, что делает эти дома более легкими объектами для замены водонагревателя с тепловым насосом. Но в большинстве домов нет 240-вольтовой проводки в чуланах, подвалах и других местах, где проходят водонагреватели.
Ханолкар подсчитал, что затраты на модернизацию этих домов могут составить от 1000 долларов за запуск новой цепи до нескольких тысяч долларов, если также потребуется модернизация электрической панели дома. «Даже в самых дешевых регионах», таких как Средний Запад, «тривиальная модернизация проводки будет стоить минимум 500 долларов», — сказала она.
Между тем, достижения в технологии тепловых насосов позволили работать с меньшим энергопотреблением, при этом обеспечивая достаточное количество горячей воды по запросу, чтобы удовлетворить клиентов, сказала она.
«Если вы правильно определите его размер, то 120 вольт станет идеальным решением для домохозяйств с меньшим количеством жильцов и низким спросом».
Новые модели ProTerra продаются по цене от 1900 до 3150 долларов США, в зависимости от емкости резервуара для воды и мощности компрессора, необходимой для нагрева этой воды.
По словам Пинкотта, Rheem предпринял некоторые тщательные инженерные работы, чтобы гарантировать, что его 120-вольтовая модель будет работать, как и было обещано. По ее словам, компания также провела обучение и разъяснительную работу с подрядчиками и сантехниками, которые в конечном итоге несут ответственность за продажу и установку продукта, который соответствует ожиданиям домовладельцев. По ее словам, на этом фронте отзывы были положительными, даже от подрядчиков, которые не работают в местах с такими мандатами, как в Калифорнии.
«Один из них увидел эту розетку на 120 вольт и сказал: «Вау, мне не нужно делать никаких электрических работ, мне не нужно делать газовую линию.
Это было бы здорово для дополнения дома. Вы просто роняете его, втыкаете, подключаете и идете».
Однако ничто из этого не гарантирует, что многолетние инвестиции в разработку, производство и маркетинг совершенно новой линейки продуктов окупятся для производителей.
«Эта технология, как и любая новая технология, столкнулась с проблемой курицы и яйца, — сказал Ханолкар. «Без настоящего продукта коммунальные предприятия не будут предоставлять стимулы» для покрытия дополнительных первоначальных затрат на водонагреватели с тепловым насосом по сравнению с версиями, работающими на газовом топливе. А без спроса, порожденного стимулами, производители не смогли бы в полной мере инвестировать в продукт.
Вот почему Коалиция по декарбонизации зданий решила в 2018 году «заблаговременно взаимодействовать» с Rheem и другими производителями водонагревателей для подготовки к политике электрификации Калифорнии, сказал Бартоломи.
«Они увидели, что за столом были нужные люди, которые собирались обеспечить внесение изменений в политику и развертывание программы таким образом, чтобы обеспечить спрос на них».
Текущие меры политики Калифорнии помогли не отставать “ уверенность… продолжать проект”, — добавил он. Эта политика включала программы стимулирования тепловых насосов, предназначенные как для подрядчиков, так и для домовладельцев, а также общегосударственные строительные нормы и правила, которые устанавливают водонагреватели с тепловыми насосами в качестве стандарта эффективности.
Теперь, когда в тестовых домах установлены первые 120-вольтовые водонагреватели, инициатива Advanced Water Heating Initiative работает с коммунальными службами и государственными учреждениями над полевым исследованием, чтобы определить, насколько хорошо работают системы и сколько денег они могут сэкономить с течением времени. — сказал Ханолкар. Доказательство способности этих новых водонагревателей к экономии и перераспределению нагрузки будет иметь важное значение для получения поддержки со стороны политиков, регулирующих органов, коммунальных служб, розничных продавцов и подрядчиков в других штатах.
Экономия затрат в значительной степени зависит от структуры тарифов на электроэнергию и газ, а также от того, могут ли клиенты получать оплату за предоставление своих электрических водонагревателей, чтобы помочь снизить нагрузку на энергосистему, отметила она. «Не забывайте, что водонагреватели действуют как тепловые батареи», — сказала она, используя дешевую электроэнергию для нагрева воды, а затем отключая и используя эту накопленную горячую воду, когда электричества не хватает, а тарифы выше.
Коммунальные службы в Калифорнии и по всей стране используют возможности этого водонагревателя с помощью тарифов и льгот. По словам Пинкотта, новейшие водонагреватели, такие как ProTerra от Rheem, оснащены цифровыми коммуникационными портами для обеспечения более точного управления. По словам Ханолкара, это может сделать их ценными инструментами для снижения нагрузки на электросеть, поскольку здания и транспортные средства переходят с ископаемого топлива на электричество, что должно произойти для достаточно быстрого сокращения выбросов углерода, чтобы предотвратить самые катастрофические последствия изменения климата.
