Вытяжка в частном доме из пластиковых труб: схема и монтаж своими руками

схема и монтаж своими руками

В частном доме вентиляционная система в большинстве случаев оборудуется, исходя из требований проектной документации газового оборудования. Установка вентиляции в здании в большинстве случаев значительно улучшает условия в помещениях и облегчает содержание дома в целом.

При этом затраты на обустройство можно существенно сократить, использовав в качестве вентиляционных каналов пластиковые канализационные трубы.

Сегодня вентиляция из канализационных труб в частном доме — самый рациональный способ оборудования здания эффективной системой циркуляции воздуха.

Можно ли использовать пластиковые канализационные трубы для вентиляции

Идея установки вентиляционной системы в помещениях частного домовладения чаще всего ассоциируется с прокладкой вентиляционных каналов в кирпичной кладке стен или установкой металлических воздуховодов.

И если первый вариант связан с большим объемом строительных работ в период возведения постройки, то установка воздуховодов требует не только меньших трудозатрат, но и количества материалов.

Единственным вопросом при этом, как правило, бывает, можно ли использовать канализационные трубы для вентиляции.

Впрочем, если сравнивать основные особенности и технические характеристики полиэтиленовых или ПВХ-изделий, станет ясно, что они отлично подойдут, чтобы сделать канал воздуховода.

Ведь если смонтированная из них канализация герметична и успешно отводит жидкие стоки, то почему бы не использовать их для… для отвода газа?

Требования к системе вентиляции и трубам для нее

Для системы вентиляции частного дома применяются универсальные требования, которые в равной мере одинаково касаются любых материалов, из которых будут монтироваться все участки.

Так, вентиляция из канализационных пластиковых труб должна обеспечивать прокачку следующего объема отработанного воздуха:

• для жилой комнаты площадью до 20 кв. метров – 3 куб. метра/час на человека;
• жилые помещения свыше 30 кв. метров – объем воздуха не менее 30 куб. метров/час на человека;
• для кухни с электрической плитой – не менее 100 куб. метров;
• для помещения с газовым котлом или колонкой – 140 куб. метров;
• в ванной и туалете объем воздуха должен быть не менее 110 метров.

Такие параметры для расчета вентиляции в частном доме из пластиковых труб действительны для естественной циркуляции воздуха.

Для использования принудительной системы расчеты проводятся с учетом производительности вентиляторов и другого оборудования.

Кроме этого, при использовании пластиковых канализационных труб обязательно учитывается:

• прочность всех элементов;
• совместимость с вентиляторами и другими элементами вентиляционного оборудования;
• герметичность соединений;
• использование элементов соответствующего диаметра;
• возможность использования крепежных элементов системы воздуховодов;
• в случае необходимости — установка шумо- и теплоизоляции;
• совмещение элементов вентиляции с доборными элементами кровли для установки поверх кровельного покрытия.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким.

А вот что касается положительных сторон, то здесь список намного объемнее:

• канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
• огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
• пластиковые конструкции легче, чем металлические;
• большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
• монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
• пластик обладает антибактериальными и антистатическими свойствами;
• пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
• все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
• трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Расчет необходимого диаметра труб и количества материала

Интересная комбинация вентиляционных изделий

Алгоритм проведения расчетов вентиляционной системы из пластиковых канализационных труб состоит из решения двух основных задач – расчета продуктивности вентиляции и общего количества материала для постройки.

На начальном этапе проводится расчет, в котором просчитываются диаметры пластиковых воздуховодов.

Он делается следующим образом:

• вычисляется объем всех помещений дома, при этом во внимание берутся линейные размеры помещений – высота, длина и ширина;
• определяется общее количество воздуха, необходимого для замещения в течение 1 часа в доме, для жилых помещений обычно берется их суммарный объем, для кухни, санузла, бойлерной и котельной применяются установленные нормативы СНиП;
• полученный результат суммируется и округляется в большую сторону;
• определение диаметра вытяжного отверстия и воздуховодов проводится по специальной таблице, учитывающей скорость потока воздуха и объем перемещаемых масс.

В расчете учитываются:

• размеры межэтажного перекрытия;
• условия крепления воздуховодов и изгибов;
• количество труб и фитингов определенного диаметра для отдельных веток вентиляции;
• соответствующие по диаметру доборные элементы кровельной конструкции;

При расчете схемы установки канализационных пластиковых труб своими руками рекомендуется максимально уменьшить количество изгибов и поворотов, сделав трассу максимально ровной и легкой для прохождения воздуха.

Для установки канала отвода воздуха из кухни или котельной рекомендуется использовать трубы диаметром 150 или 200 мм. Для вытяжки из ванной и туалета диаметр вытяжки может быть меньшим — от 100 до 150 мм.

А при прокладке вытяжки в жилых помещениях под натяжным потолком или гипсокартонной конструкцией достаточно каналов диаметром 100 мм.

При подборе нужного количества элементов рекомендуется использовать один диаметр труб и фитингов, это позволит в случае необходимости докупить или, наоборот, вернуть лишние элементы в магазин.

Схема и правила монтажа вентиляции из пластиковых канализационных труб

Порядок составления схемы монтажа и последовательность работы по обустройству вентиляции из канализационных труб своими руками в частном доме имеет свои особенности.

Прежде всего определяются места, где будут делаться вытяжные отверстия в стенах, проходы в потолке, как будут соединяться смежные помещения. Для этого лучше заранее сделать детализированный план прокладки магистралей и отводов.

Для кухни, котельной, санузла, ванной и помещения, где располагается баня или сауна, вентканал должен иметь минимальное количество изгибов и ответвлений, вытяжка должна быть вертикальной.

В неотапливаемых помещениях и на чердаке обязательно просчитывается установка дополнительного слоя утеплителя.

А если канал будет прокладываться в непосредственной близости от дымохода, кроме утеплителя, необходимо установить термозащитный экран из негорючего материала.

Эффективность работы вентиляции во многом зависит от того, насколько высоко над кровлей находится наивысшая точка вентканала. Чем выше установлен дефлектор, тем больше будет разница давления, тем лучше будет работать система.

Прокладку рекомендуется начинать с монтажа отдельных каналов с кухни, ванной или санузла. Отверстие в стене рекомендуется делать с таким расчетом, чтобы устанавливаемый соединительный элемент системы мог легко, без задержек устанавливаться на место.

Само отверстие со вставленной канализационной трубой рекомендуется на время зафиксировать ветошью, а после того как она будет выведена наружу, закрепить фиксацию монтажной пеной. На крышу выводится отрезок трубы не меньше чем 0,5 метра.

Такой высоты будет достаточно, чтобы в дальнейшем сделать установку обводов и дефлекторов.

Для теплоизоляции лучше использовать материалы, не впитывающие влагу, – минеральную вату, полиуретановую или полиэтиленовую изоляцию.

Слой изоляции фиксируется пластиковыми хомутами или обвязкой металлической проволоки.

При соединении фитингов и труб места установки резиновых манжет лучше дополнительно герметизировать силиконовым герметиком. Дополнительная изоляция соединений в таком случае не помешает.

Окончательная фиксация к кровельной конструкции или несущим конструкция осуществляется после того, как будет собран весь канал и установлена теплоизоляция.

Установка запирающих клапанов, вентиляторов и рекуператоров делается до момента окончательной фиксации вентиляционных отверстий. Перед тем как надежно затянуть хомуты и болты крепления, проверяется работоспособность всей системы.

Для снижения уровня шума, так как все-таки по пластиковым каналам при соединении с рекуператором и мощным вентилятором будет передаваться вибрация и шум, в местах соединения устанавливают вставки из гофрированных элементов.

После окончательной фиксации хомутами и монтажной пеной на крыше ставят дефлектор. В качестве экономварианта вместо дефлектора можно установить грибок, он часто используется как заглушка на фановой трубе канализационной системы.

В любом случае над выходом на крышу обязательно нужно установить защитное устройство от попадания вовнутрь вентиляции влаги.

Внутренние вентиляционные отверстия после окончания монтажа маскируют декоративной решеткой с сеткой для защиты от насекомых.

Итоги и выводы

Сегодня, как показывает практика, сделать вентиляцию из канализационных труб в частном доме —  задача вполне выполнимая даже для тех, кто не считает себя строителем.

Обилие конструктивных материалов и удобство монтажа дает возможность собрать любую конфигурацию вытяжки.

Сам процесс проектирования и подготовки обычно занимает гораздо больше времени, чем сборка конструкции на практике. Добиться успеха здесь поможет возможность еще в процессе выбора материала наглядно увидеть, как будут реализовываться отдельные узлы и детали вытяжки.

Вентиляция в частном доме из канализационных труб и комплектующие пластиковые

Недорогая и практичная вентиляция в частном доме из канализационных труб применяется давно. Система зарекомендовала себя как надежная и прочная. К тому же материалы стоят недорого – тоже плюс. При некотором опыте мастер собирает сеть самостоятельно, с учетом особенностей конструкции. Рассмотрим правила и нормативы формирования каналов вентиляции, схемы и технологию выкладки.

Содержание

• Правила обустройства вентиляции из канализационных труб
  • Преимущества и недостатки
  • Нормативная база
• Расчет диаметра труб
• Изготовление вентиляции своими руками
  • Создание схемы вентиляции
  • Подготовка и монтаж труб
• Дополнительные элементы вентиляции из труб

Правила обустройства вентиляции из канализационных труб

Для правильных расчетов сети учитываются рекомендации и нормативные значения параметров воздухообмена. Для помещения в 20 м2 регулярность обновления воздуха составляет не менее 3 м3/час на каждый 1 м2 комнаты. Для кухни показатели выше – не менее 110 м3/час на 1 м2.

При выборе пластикового трубопровода для вентиляции разумно монтировать весь воздуховод из изделий того же материала. Такая сеть снижает вероятность ступенчатых стыковок и упрощает процесс монтажа.

В частных домах объединять системы канализации и вентиляции не рекомендуется. Такая сеть повышает риск образования обратной тяги. Кроме того, выводы фановой трубы и печной должны быть на расстоянии до 2 метров друг от друга.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Ряд общих правил обустройства вентиляции для частного дома:

1. При формировании естественной вентиляции применяются пластиковые трубы. Гофрированные практичнее для приточно-вытяжной.
2. Малое количество поворотов, изгибов повышает эффективность сети. Прокладка осуществляется по самому короткому пути от приточного до вытяжного отверстия.
3. Высота вытяжных труб не ниже 5 м, чтобы обеспечить нормальный уровень тяги. Если нет возможности обеспечения нужной высоты, в каналы встраиваются вентиляторы.
4. Принудительная вентиляция формируется так, чтобы объем притока воздуха был ниже, чем масса выходящей отработки.

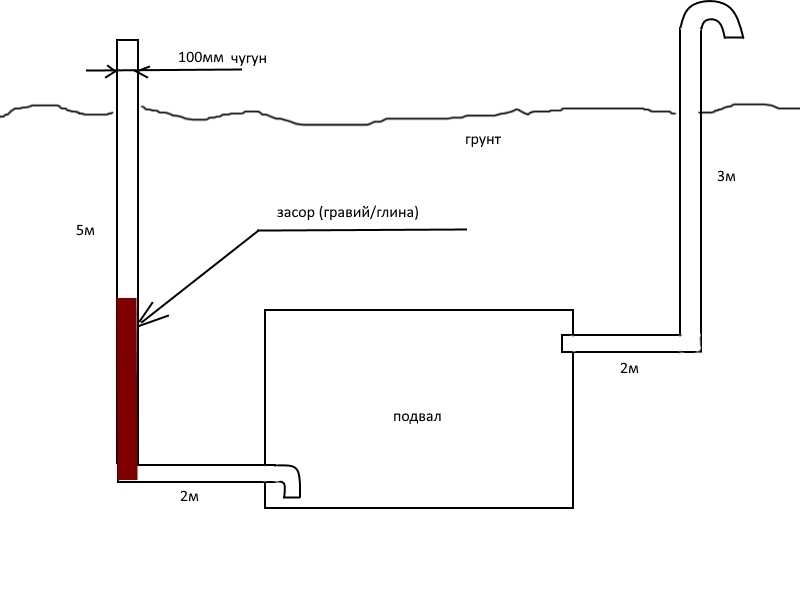

5. Забор приточного потока естественной вентиляции осуществляется с улицы или подвала. Во втором случае обеспечивается регулярный воздухообмен цокольного помещения с максимальным выводом отработки наружу.
6. Стандартом считается кратность воздухообмена раз в 60 минут со сменой полного объема отработки. Для комнат площадью в 40 м2 требуется приток не менее 120 м3/час.

На заметку! Поток свежих масс воздуха осуществляется через щели и проветриватели – это инфильтрационная система. Еще бывает контролируемый приток через вентиляторы и системы климат-контроля. Размещать вытяжной канал рекомендуется на 25 см ниже потолка.

Преимущества и недостатки

Кроме того, что пластиковые трубы диаметром в 110 мм в два раза дешевле оцинкованных, кирпичных, есть другие плюсы:

• обеспечивается высокая герметичность соединений;
• разнообразие дополнительных деталей помогает выполнить повороты плавно и под любым углом;
• удобство монтажа;
• гладкость внутренних туннелей не создает препятствий для перемещения потоков воздуха;
• стойкость к коррозии;
• сохранение стабильности формы;
• возможность сооружения сетей любой конфигурации;
• не нужны крепежи, винтовые фиксаторы;
• высокие технические характеристики пластика, причем показатель прочности тут не самый важный – он мало значит при скрытой прокладке.

Что касается минусов, то их немного – высокая электростатичность пластика и низкая температура плавления. Второй показатель влияет на выбор зоны выкладки вентиляции – ПВХ изделия не рекомендуется применять в помещениях с температурой от +80 С.

На заметку! Выпускаются трубы для вентиляции с круглым или прямоугольным сечением. Круглые занимают много места, плоские экономят его. Но первые считаются более прочными.

Нормативная база

Требования СНиП устанавливают кратность воздухообмена для помещений частного дома и других строений. Так, для помещения в 20 м2 регулярность обновления воздуха составляет не менее 3 м3 час на каждый 1 м2 комнаты. Для кухни показатели выше – не менее 110 м3/час на 1 м2 при условии установки электроплиты. И не ниже 140 м3/час на 1 м2 для газовой плиты.

Размер сечения воздуховодов, крепежей и соединителей 100/125/150/200 мм. Допустимо применять оборудование другого размера, например, диаметр фитингов и канализационных ПВХ труб для вентиляции в 110/160/200 мм. Пластиковые трубы пригодны для обустройства естественной вентиляции. Принудительные системы обязательно включают металлические элементы.

Важно! При стыковке вентиляционного оборудования с фановыми трубами тщательно просчитывают размер сечений. Переходники для стыковки не продаются.

Расчет диаметра труб

Алгоритм просчета размера сечения для воздуховодов следующий:

1. Найти показатель объема воздуха в каждой комнате. Для этого умножаются показатели ширины, высоты и длины помещения. Итоги суммировать.
2. Определить нужный объем приточного потока, умножив показатель суммы на кратность воздухообмена. Для жилых помещений показатель составляет 1 раз в 60 минут.
3. Результаты округлить в большую сторону, найти диаметр по приложенной диаграмме.

Диаграмма расчетов сечения трубы.

Изготовление вентиляции своими руками

Сделать вентканалы в частном доме из пластиковых труб самостоятельно сможет даже начинающий мастер. Основное требование – вывести трубу на крышу минимум на 1 м и подальше от дымохода. Если объединяется сеть из нескольких систем, применяются трубы одинакового сечения.

Совет! Для обустройства приточно-вытяжной вентиляции практичнее использовать гофрированные трубы. Модели не предназначены для больших расстояний, оказывают значительное сопротивление потокам воздуха. Свойство объясняет применение гофры только для туалетов и ванных.

Создание схемы вентиляции

Перед началом работы определить тип вентиляции – естественная или принудительная. Для упрощения работ применяется СНиП 2.04.02-84. Здесь прописаны требования к вентканалам частного дома, которые учитываются при составлении схемы.

Рекомендации СНиП:

• обеспечить приток/отток воздуха во всех помещениях;
• двери устанавливают так, чтобы оставался зазор между низом полотна и полом от 2 см;
• для увеличения притока воздуха открываются форточки;
• приточный канал располагать недалеко от источника нагрева, чтобы прогревать свежий воздух зимой.

Чаще всего проект схемы вентиляции заказывают у профессионалов. За основу принимается план помещения, и разводка выполняется с учетом требований. Оптимальный вариант – расположить основную трубу выхода вдоль стены в центральной части дома. От нее уже делать разводку канализационными трубами. Пример.

Подготовка и монтаж труб

Мастера советуют брать для самостоятельного монтажа трубы сечением в 150 мм. Это более удобный вариант, который дает приток воздуха в 30 м3/час. Высота воздуховода 3 м, чтобы обеспечить нужную тягу. Чем выше труба, тем больше объем поступающего воздуха.

Совет! Выбор диаметра трубы влияет на выбор сечения фитингов и крепежей. Размеры должны совпадать. Чтобы снизить статическое электричество, туннели внутри обработать специальным составом (так и называется). В схеме заложить минимум поворотов, изгибов.

Порядок выполнения работ:

1. Составить схему с учетом количества и размеров элементов. Чтобы определиться с мощностью, диаметром, применяются программы – они выложены в свободном доступе.
2. Определить тип системы – принудительная, естественная. Важный фактор – разница температур и давления на входе/выходе. Чем выше разница, тем эффективнее работает вентиляция. Если показатели маленькие, оборудуется принудительная сеть с интеграцией вентиляторов.
3. На схеме указывается точная разметка, зоны фиксации. Прокладка в доме повторяет все элементы схемы. Для крепления к потолку применяют хомуты.
4. Отдельные участки, повороты выполняют из разборных или неразборных деталей. Неразборные гарантируют герметичность, разборные удобнее в монтаже.
5. В сети с принудительной вентиляцией устанавливают вентиляторы, рекуператоры.
6. Ответвления подводятся к одной точке вывода наружу. Зона размещается на максимально доступной высоте. Откуда затем выводят общий выходной патрубок.

Совет! Для снижения риска образования и оседания конденсата участок трубы на крыше утепляют. Практичнее применять минеральную вату из базальтового волокна.

Дополнительные элементы вентиляции из труб

Для 100% функциональности системы выбираются дополнительные комплектующие для вентиляции.

Полноценная сеть состоит из:

• вентиляторов вытяжного и приточного;
• рекуператора – прибор для прогрева входящих потоков воздуха;
• подогревателя;
• фильтров.

Также в сеть включается система контроля и поддержания работоспособности. Она позволяет исключить участие человека и обеспечивает полноценную функциональность сети.

Пластиковые вентиляционные трубы для вытяжки на кухню: виды, характеристики, монтаж

Организация эффективной вентиляции в доме – это не прихоть хозяина, а необходимость, продиктованная санитарными нормами. Для монтажа такой системы все чаще выбирают пластиковые вентиляционные трубы для вытяжки, как наиболее простой, производительный и относительно недорогой вариант.

Наша статья посвящена устройству воздуховодов из пластиковых вентиляционных деталей. Мы расскажем, как подобрать комплектующие для сборки системы и как собрать ее без нареканий. Здесь вы узнаете, какие устройства должны быть оснащены вентиляцией для стабильной работы.

Содержание статьи:

• Преимущества и типы пластиковых труб
  • Хард -полимерные продукты
  • ГОРКОВЫЕ ГИБИЧЕСКИЕ ОБСЛУЖИВАНИЯ
• Обзор материала
  • Анализ PVC
  • Полиплена. Характеристика фторопластовых труб
• Пластиковая вентиляция от канализационных труб
• Устройство полимерного воздуховода
• Роль обратного клапана в системе
• Выводы и полезное видео по теме

Преимущества и виды пластиковых труб

Эти легкие изделия, помимо простоты монтажа, характеризуются массой других достоинств : экологичность, устойчивость к негативному воздействию ультрафиолета, долговечность, малый удельный вес, высокая стойкость к агрессивным средам, большой размерный ряд и относительно невысокая стоимость.

Недостатком является низкий порог температурной стабильности, что не позволяет использовать их в промышленных условиях. Для частного дома они идеальны.

Фотогалерея

Фото

Пластиковые вентиляционные трубы — в настоящее время наиболее популярный вариант, применяемый при организации вытяжной вентиляции на различных объектах организовать вентиляцию любого уровня сложности

Детали для организации системы вентиляции изготовлены из армированного пластика. Материал прочен, устойчив к химической и биологической агрессии

Пластиковые трубы отлично контактируют со всеми видами строительных материалов и отделки, не наносят вреда деревянной мебели, изделиям и конструкциям из ДСП, ОСП, ГВЛ и др.

Пластик продукция для строительства вентиляционных систем выпускается для обустройства частных, общественных и промышленных зданий

По форме поперечного сечения пластиковые вентиляционные трубы делятся на круглые и прямоугольные. У круглых аэродинамическое сопротивление меньше, прямоугольные выглядят лучше

По накладным показателям вентиляционные трубы делятся на жесткие и гибкие. Гибкий гофрированный воздуховод проще и быстрее построить. К тому же гофра позволяет легко поворачиваться без потерь в сечении

С облегченными пластиковыми трубами вентиляция проще и легче, можно без проблем собрать самому

Воздуховод пластиковый для вытяжки на кухню

Комплект деталей для сборки системы

Тройник для вентиляции из пластиковых труб

Совместим со стройматериалами и мебелью

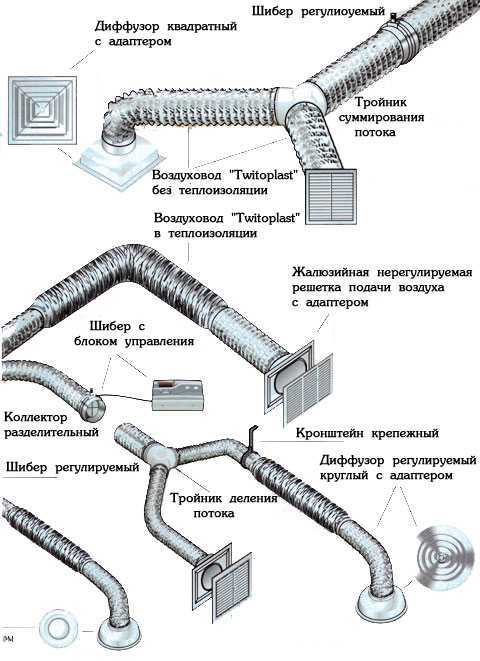

Воздуховод из полимерных труб в частном доме

Воздуховод прямоугольный

Гофрированная труба вентиляционного канала

Сборка вытяжки своими руками

На строительном рынке представлены изделия разной длины и диаметра. Для трубы из ПВХ существует ограничение по длине – минимум 3 м и максимум 12 м. Их диаметр колеблется от 1,6 до 160 см. Для дачи оптимальное сечение вытяжной трубы 15 х 15 см.

Немаловажное значение имеет и то, что внутренняя поверхность труб ПВХ обработана антистатиком, благодаря чему в них практически не оседает пыль, что продлевает периодичность обслуживания воздуховодов.

По типу сечения различают 2 вида труб из пластмассы:

• круглые;
• прямоугольный.

Гофрированные разновидности также относятся к круглым трубам, с помощью которых удобно, быстро и качественно выполняются повороты воздуховодов.

Пластиковая труба прекрасно впишется в любой интерьер. Его можно адаптировать к особенностям здания, придав ему необходимую форму.

С точки зрения эстетики предпочтительнее прямоугольное сечение, но когда помещение имеет небольшую площадь, больше подойдет труба с круглым сечением, так как в этом случае отсутствуют выступающие части.

Маркировка на квадратной трубе позволяет ориентироваться в отношении соответствия прямоугольного сечения аналогичному круглому воздуховоду.

В загородном доме с газовым отоплением продукты сгорания котла выводятся через вытяжную трубу, выходящую через крышу. Главный враг конструкции – конденсат, который появляется при понижении температуры в осенне-зимний период.

Не разрушает саму трубу из пластика. Однако стекающая по его стенкам влага может нанести существенный вред зданию, поэтому пластиковый воздуховод на выходе необходимо утеплить.

Пластиковые трубы противопоказаны для вытяжек, устраиваемых в банях и саунах, для дымоходов и каминов, твердотопливных котлов. Если вы все же используете их в этих местах, то прокладывать трубы из этого материала нужно только снаружи. В этом случае их придется хорошо изолировать от холода.

Подробно о изготовлении из полимерных материалов рассказано в нашей рекомендуемой статье.

Изделия из жесткого полимера

Выбирая пластиковую трубу для установки вытяжки, вам не придется беспокоиться о пагубном воздействии коррозии и внутренней очистке вентиляционной системы. Проходя через гладкую поверхность, воздушный поток не встречает на своем пути препятствий и не создает большого шума. Чтобы воздуховод не выделялся на фоне стены, поверх шкафов прокладывается труба ПВХ для вытяжки на кухне.

Фотогалерея

Фото

Резка пластиковой трубы в размер

Холодная сварка полимерного воздуховода

Установка настенного вентиляционного клапана

Потолочный плинтус для маскировки труб выпуклости и рельефные перепады, в которых накапливаются жировые отложения и грязь. Это значительно облегчает уход за выхлопной конструкцией. При установке используйте Г-образные переходники, герметик.

Гофрированные гибкие варианты

Прокладывать под прокладку можно в местах, где нельзя использовать другие трубы. Благодаря исключительной пластичности его можно сгибать в зависимости от условий. Если доступ к вентиляционной шахте находится на определенном расстоянии от печи, то наиболее рациональным решением будет использование гофрированного воздуховода.

Гофрированная пластиковая труба для волочения используется не так часто, как гладкая. Предпочтение отдается его аналогу из металла

Для их монтажа не требуется ни сварочного оборудования, ни большого количества соединительных элементов, ни специальных несущих конструкций. Недостатки те же, что и у плоских пластиковых труб – полная непригодность в условиях высоких температур. Добавьте к списку недостатков и повышенный шум при работе выхлопной системы.

Существует несколько видов гофрированных труб, но для вытяжного устройства чаще всего используются:

1. Однослойные, с повышенной гибкостью и малым весом.
2. Двухслойный, с высокими прочностными характеристиками. Они также механически и химически стабильны.

Изготавливаются из того же сырья, что и другие виды пластиковых труб. Изделия имеют на своей поверхности углубления, расположенные на одинаковом расстоянии друг от друга. Гофрированные двухслойные полипропиленовые трубы имеют гладкую внутреннюю поверхность и диаметр от 16 до 63 см.

Фотогалерея

Фото

Гофрированные пластиковые трубы применяются в строительстве как естественной, так и механической вентиляции. Отлично держат давление, создаваемое вентилятором в воздуховоде

Гофрированные трубы чаще всего прокладывают скрытым способом, размещая основную часть воздуховода в кухонном шкафу

Открытым способом гофрированные вентиляционные каналы стараются не класть. Они выглядят хуже, чем жесткие, к тому же ребра способствуют задержанию пыли и жира. Гофру мыть не рекомендуется, лучше просто заменить грязный воздуховод

Гофра прозрачная и непроводящая пластик изготовлена ​​из гибкого ПВХ, ребра жесткости выполнены из прочного стержня ПВХ. Долговечность рассчитана на 3 — 5 лет, после чего их просто меняют

Гофра пластиковая для вытяжек

Скрытый монтаж гофрированных труб

Открытая гофрированная труба

Прозрачный гибкий воздуховод

Для их изготовления производители используют метод шнековой экструзии с образование гофры по всей наружной поверхности. В местах впадин наваривается слой внутри трубы.

Прочность гофрированной трубы в несколько раз выше, чем у гладкой трубы. гофрированные элементы выпускаются для конструкции вытяжек с различной степенью жесткости. Этот параметр зависит от наличия утолщений на отдельных кольцах.

Обзор материала

Ассортимент труб, как гибких, так и жестких, очень большой, работать с ними несложно, поэтому их оценили потребители. Они уверенно вытесняют стальные аналоги из сферы частного строительства.

Для их производства используются такие полимеры, как полипропилен (ПН), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Трубы ПВХ пользуются наибольшим спросом.

Анализ труб из ПВХ

Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают введением в состав пластификаторов. Температура стеклования достаточно высокая – 75⁰С.

В нормальных условиях разложение материала занимает десятилетия, но при температуре от 160 до 180°С он начинает разлагаться очень быстро. Из-за этого его нельзя использовать для вентиляции в помещениях типа саун, где температура пара иногда достигает 200⁰.

Прямоугольная труба ПВХ подсоединяется через переходники. При прохождении через него воздуха он остается неподвижным, поэтому вытяжка почти шумная

При разложении материала выделяется окись углерода (СО), вдыхание которой сопровождается удушьем, хлористый водород (HCl), образующий соляную кислоту в среде с повышенной влажностью – невидимая жидкость, претендующая на резкий запах.

Соединение крайне негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях зрение может резко ухудшиться.

Из этого можно сделать вывод: Труба ПВХ отлично подходит для , но только в тех местах, если температурный порог не превышает +120⁰С. Этим трубам также противопоказаны отрицательные температуры.

Трубы вентиляционные полипропиленовые

Полипропилен – стойкий полимер, самый твердый из пластиков, легко поддающийся трансформации. Его размягчение происходит при 140°С. Полипропилен плохо выдерживает отрицательные температуры – сразу становится ломким, ломким, поэтому пригоден только для внутреннего применения.

Для колпака брать с обозначением PN10. Для этого типа характерны такие размеры, как наружный диаметр – 2-11 см, толщина стенки – 0,19-1 см.

Полипропилен безопасный, надежный и просто идеальный материал для лепки. На фото вентиляционные трубы и пластиковые вентиляционные элементы

Трубы из полипропилена бывают однослойные и многослойные.

К первым относятся изделия с маркировкой:

• ППХ — из гомопропилена;
• РРВ — материал для изготовления блок-сополимер полипропилена;
• ППР — из статистического сополимера полипропилена;
• ППс — при изготовлении используется негорючий материал.

Многослойные трубы армированы фольгой и стекловолокном. Они обладают повышенной жесткостью и малым коэффициентом теплового расширения. Полипропиленовые изделия менее прочны, чем ПВХ, поэтому имеют более толстые стенки и их стоимость выше.

Вентиляционные трубы из полиуретана

Полиуретановые трубы по своим характеристикам очень схожи с трубами из ПВХ. Они пластичны и прочны, им можно придать любую форму.

Основным отличием является способность оставаться неизменным до достижения температуры 280°С. При превышении этого порога полиуретан становится очень опасным для здоровья, так как выделяет соединения азота.

На полиуретановой трубе даже под воздействием высоких нагрузок не появятся трещины. Его можно сгибать как угодно, но как только нагрузка пропадает, возвращается первоначальная форма изделия

Используются на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высока.

Характеристика фторопластовых труб

Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовал себя в диапазоне температур от -40 дл +140°С. Фторопласт признан самым скользким полимером, этот факт даже занесен в книгу Гиннесса.

Фторопластовые трубы чрезвычайно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях.

Устойчивы к агрессивным щелочным и кислотным парам, поэтому незаменимы для вытяжных систем химических промышленных предприятий. Диаметр изделия колеблется от 15 до 60 см.

Из-за высокой стоимости применять их в частном секторе нерационально. Еще одним ограничением их применения является повышенная газопроницаемость.

Пластмассовая вентиляция из канализационных труб

Специалисты часто спорят, можно ли сделать пластиковую вытяжку из канализационных труб. Противники этой идеи приводят такой аргумент, как отсутствие в этих изделиях антистатического покрытия, в результате чего их внутренняя поверхность не застрахована от пыли и грязи. Сторонники говорят, что проблема будет решена, если эту процедуру провести самостоятельно.

Материалом для изготовления пластиковых канализационных труб является тот же вид пластика, только качество его несколько ниже. Они дешевле, поэтому многие используют их для вытяжек

Неоспоримым преимуществом труб для устройств канализации является то, что их цена по сравнению с пластиковыми воздуховодами ниже в 3 раза. Недостатки этих труб и специальных вентиляционных изделий общие – потеря жесткости при высоких температурах.

При использовании в качестве приточного воздуховода труб, предназначенных для строительства систем канализации, иногда ощущается характерный для пластика запах, но через некоторое время он исчезает. Трубы отличаются и немного больше, чем у воздуховодов. Для них необходимо предусмотреть крепления.

Фотогалерея

Фото

Для устройства вентиляции из канализационных труб есть все необходимые детали. Выводим трубу через стену и присоединяем к ней пластиковый отвод

Для крепления полимерной трубы на стену устанавливаем кронштейны. Для этого сверлим отверстия под дюбеля

В просверленное отверстие забиваем дюбель, затем вкручиваем в него сам кронштейн

Последовательно собираем воздуховод, устанавливая трубы в кронштейны. Закрываем верх трубы дефлектором

Этап 1: Отвод пластиковой вентиляции

Этап 2: Сверление отверстий для крепления кронштейнов

Этап 3: Установка кронштейна в дюбель

Этап 4: Вытяжной канал в сборе

Устройство полимерного воздуховода

При монтаже воздуховода важно соблюдать несколько правил:

1. Длина трубы не должна превышать 3 м, иначе КПД устройства снизится.
2. Диаметр отверстия, через которое труба соединяется с вентиляционной шахтой, не может быть больше диаметра трубы.
3. Не сгибайте трубу более чем на 90⁰. Это нарушит нормальный поток воздуха.
   4. Для предотвращения обратной тяги необходимо использовать специальные клапаны.
4. В месте перехода от вытяжки к вентиляционной шахте необходимо установить переходник.

Этот вариант не рекомендуется к реализации, когда печь и вытяжка над ней находятся на стороне, противоположной выходу в вентиляционную шахту. При этом значительно увеличится длина труб и количество витков, что сведет эффективность вытяжки к минимуму.

Важным параметром в вытяжном устройстве является диаметр трубы. Если выяснится, что он меньше размера розетки, увеличится нагрузка на двигатель самой вытяжки, возрастет уровень шума до дискомфортного восприятия. За этим последуют поломки, дополнительные затраты на ремонт.

При вытяжке иногда используется комбинация пластиковых и металлических труб. Для их соединения используются специальные переходники

Воздуховоды всегда стараются спрятать. Для этого монтируются декоративные ящики, конструкция встраивается в мебель. Приемлемый вариант – установка трубопровода над натяжным потолком. Главное, не нарушать ни одного из правил безопасности.

Для подключения к оборудованию используется отрезок металлической трубы диаметром 160 мм. Из этого элемента выполняются отводы из пластиковых труб. Повышает эффективность системы за счет установки отсосов или нагнетателей

При необходимости соединить трубы разного сечения, использовать отводы, специальные соединители, переходники. Внутренняя поверхность этих элементов должна соответствовать внешним параметрам воздуховода. Отрезок трубы вставляют в соединитель и обеспечивают герметичность, используя соответствующий герметик.

Имеется гнездовое монтажное соединение. Используется при соединении труб разного сечения. В более широкий конец трубы вставляется меньшая труба. Фиксация происходит с помощью резьбы или специального резинового уплотнителя.

Разберем стандартную последовательность сборки вытяжного канала из пластиковых труб:

Фотогалерея

Фото

Для сборки пластикового вытяжного канала закупаем детали и собираем угловые части системы на полу, где это удобнее и безопаснее

Ставим обратный клапан на выпускной клапан. Крепим его на саморезы с дюбелями через корпус

Проверяем работу обратного клапана, для чего используем обычный фен. При появлении напора его створка должна открываться и впускать воздух в вентиляцию; при отсутствии давления клапан должен быть закрыт

Готовые угловые повороты прикладываем к месту установки и отмечаем по факту длину прямых участков с учетом ввода для подсоединения труб

Сборку системы вентиляции начинаем с вытяжки. К нему подсоединяем угловой фигурный элемент, к которому подсоединяем трубу

Соединив трубы последовательно, подводим вентиляционный канал к вытяжному выходу. Устанавливаем угловой сегмент и подключаем к вытяжной трубе

Кухонную вытяжку, для которой устроили вытяжной канал, подключаем к электросети. Проверьте бумажкой соединение. Если лист бракован в районе швов и стыков, то есть течь, необходимо будет устранить дефект

Убедившись в безупречной работе воздуховода или устранив недостатки, приступаем к эксплуатации системы

Шаг 1: Сборка узла пластикового воздуховода

Шаг 2: Установка обратного клапана на вытяжку

Шаг 3: Проверка работоспособности Обратный клапан

Шаг 4: Отрежьте прямые участки пластиковой вентиляции

Шаг 5: Подсоедините вентиляционный канал к вытяжке

Шаг 6: Подсоедините угловую часть к вытяжному отверстию

Шаг 7: Подсоедините вытяжку к источнику питания

Шаг 8: ввод системы в эксплуатацию

Роль обратного клапана в системе

Наличие в системе предотвратит попадание воздуха в помещение из вентиляционного канала. Для предотвращения хлопков необходимо установить ось клапана перпендикулярно полу. Клапан может открываться только при работающем капоте.

Среди многообразия такой продукции чаще всего выбирают 3 вида клапанов:

1. Лепесток обратный. Это серия жалюзи, ориентированных в нерабочем положении вертикально или горизонтально. Они открываются при включении принудительной вытяжки. Обычно для их установки выбирают стены с напускными отверстиями.
2. Токарная обработка. Это простой механизм, контролирующий интенсивность потока или полностью блокирующий его. Он выполнен в виде блока с клапаном, расположенным на оси и управляемым системой противовесов и тяг вручную или с помощью автоматики.
3. Двустворчатая «бабочка». В корпусе данного изделия находится ось, на которой находятся две створки. При включении вентилятора заслонки открываются; при его выключении они занимают исходное положение.

Часто, присоединив вытяжную конструкцию к вентиляционному проходу, полностью перекрывают путь чистого наружного воздуха в здание. Тогда при неработающей вытяжке помещение совершенно не проветривается.

Чтобы этого не произошло, необходимо установить на отверстие вентиляционной шахты специальную решетку. В верхней его части имеется патрубок для подключения выхлопной трубы, а в нижней части имеются отверстия, через которые естественным образом поступает воздух.

На фото обратный клапан. Хорошо работает при наличии вытяжного вентилятора и без него. Блокирует поток воздуха снаружи

Пластиковые вентиляционные трубы на вытяжку как для газовой колонки, так и для печки иногда поступают в продажу в комплекте с самой вытяжкой. Компоненты такой системы подобраны по цвету и фактуре, поэтому вам не придется думать, как замаскировать или облагородить трубы.

Выводы и полезное видео по теме

Видео №1. Грамотный вариант кухонной вытяжки:

Видео №2. Здесь все об установке пластиковых воздуховодов с прямоугольником в сечении:

Видео №3. О преимуществах пластиковых воздуховодов и их монтаже:

Самый лучший вид труб для отвода — это пластиковые круглые сортовые изделия. Прямоугольный профиль хоть и выглядит более эстетично, но провоцирует повышенное сопротивление в системе вентиляции, приводящее к перегрузке оборудования.

Комментарии пишите в блоке ниже. Выскажите собственное мнение, поделитесь своими впечатлениями о предложенной нами информации. Возможно, вы сами собирали пластиковый воздуховод? Расскажите об этом, выложите фото процесса. Сообщите о новых вариантах вентиляционных каналов.

Код вентиляции вытяжки (Требования 2023 г.)

Вероятно, наиболее важным кодовым требованием для вытяжек является то, что они должны выходить наружу.

Другим важным кодом является длина и диаметр воздуховода кухонной вытяжки.

Канал встраиваемой вытяжки должен быть выполнен из гладкого металла с минимальным количеством витков.

В качестве домашнего инспектора я проверял многие вытяжки на протяжении многих лет, и клиенты часто спрашивают меня о строительных нормах и правилах. Несмотря на то, что инспекторы не являются инспекторами норм, нам нравится знакомиться со строительными нормами и лучшими практиками.

В этом справочнике кодов HomeInspectorSecrets.com я рассмотрю…

• Минимальная длина и диаметр воздуховода
• Минимальная скорость вентилятора в куб.

Коды вентиляционных вытяжек для кухонной вытяжки основаны на IRC и вашем местном коде

Требования к кодам для вентиляционных вытяжек изложены в IRC или Международном жилищном кодексе.

IRC — это «образцовый код», на котором основаны коды многих штатов и округов США. Для окончательного решения по любому вопросу о нормах вам нужно будет проконсультироваться с местными государственными или городскими строительными нормами или даже быстро позвонить в местный строительный отдел.

Несмотря на то, что я суммирую требования к коду (я только что рассмотрел некоторые из наиболее важных вопросов), это не исчерпывающий список всех кодов и исключений.

В качестве примечания: старые дома почти всегда «устаревают» и не обязаны соответствовать новым требованиям кодекса, за исключением новых установок.

7 Строительные нормы и правила для кухонных вытяжек

1. Вытяжка должна выходить наружу

Вытяжка всегда должна выходить наружу. Они не могут выходить на чердак, в подвал или в потолочную полость.

Исключение основного кода относится к бесканальным или рециркуляционным вытяжкам, если они перечислены и предназначены для этого типа установки. Рециркуляционные вытяжки всегда требуют добавления угольного фильтра, который улавливает дым и запахи. Возможно, вы захотите прочитать мое полное руководство по теме «Должна ли вентиляция вытяжек выходить наружу», в котором содержится более подробная информация.

Вот несколько других требований к вытяжке…

• Внутренняя часть воздуховода должна быть гладкой (без выступов)
• Воздуховод вытяжного шкафа должен быть герметичным
• Вытяжной шкаф должен иметь обратный клапан (клапан или «заслонка» закрывает вентиляционное отверстие, когда вытяжной шкаф не используется)
• Вытяжной воздуховод должен быть независимым и не соединенным с другая вытяжная система, такая как вентилятор для ванной

2.

Материал воздуховодов

Воздуховоды вытяжных шкафов всегда должны быть из оцинкованной стали, нержавеющей стали или меди.

Единственным исключением из этого кода является вытяжка с нисходящим потоком воздуха (воздух всасывается вниз, а вентиляционное отверстие уходит в пол).

При вытяжке с нисходящей тягой допускается при определенных условиях использовать пластиковые трубы из ПВХ вместо металлических.

Читайте также >> Как установить вытяжку на крыше?

3. Может потребоваться система подачи свежего воздуха

Если у вас есть вытяжка с производительностью 400 кубических футов в минуту или выше, вам может потребоваться установить систему подачи свежего воздуха. Системы подачи свежего воздуха представляют собой автоматизированные устройства с заслонками, которые подают свежий воздух с улицы или заменяют воздух, отработанный вытяжкой.

Это требование кода применимо только к газовым или пропановым плитам и если они еще не оборудованы прямой вентиляцией.

Блок подпиточного воздуха также должен иметь заслонку, закрывающуюся, когда она не используется, чтобы наружный воздух не просачивался в дом.

На рынке имеются универсальные системы подачи свежего воздуха, в которых используется датчик для открытия заслонки при обнаружении включенной вытяжки. Этим системам требуется только проводка низкого напряжения, и они хорошо работают с новыми или существующими кухонными вытяжками.

4. Длина воздуховода

Кодовые требования к длине воздуховода вытяжных шкафов основаны на диаметре воздуховода, гладкости его стенок и рейтинге CFM.

Например, если ваша вытяжка рассчитана на 200 кубических футов в минуту, а гибкий воздуховод имеет диаметр 6 дюймов, то максимальная длина воздуховода составляет 18 футов. А воздуховод диаметром 5 дюймов или меньше не допускается даже с вытяжкой 200 кубических футов в минуту и ​​6-дюймовым гибким воздуховодом.

Исключением из этого раздела является ситуация, когда вытяжка удовлетворяет требованиям производителя или если вы самостоятельно проверяете воздушный поток вытяжки с помощью какого-либо измерительного устройства.

Знак X в приведенной ниже таблице означает, что при данных условиях воздуховод не допускается из-за высокого перепада давления.

5. Внешняя крышка

Вентиляционные отверстия вытяжки всегда должны располагаться снаружи, и они должны заканчиваться на расстоянии не менее 3 футов от окон, дверей и других вентиляционных отверстий, таких как вентиляторы в ванной комнате. Я приглашаю вас прочитать мое руководство о том, как вентилировать вытяжку на внешней стене здесь.

Если у вас есть воздухозаборник, например, из высокоэффективной печи, то вентиляционное отверстие вытяжки должно быть на расстоянии не менее 10 футов. Исключением из правила 10 футов является вентиляционное отверстие вытяжного шкафа высотой не менее 3 футов 9 метров.0468 над впускным отверстием.

6. Минимальная скорость вытяжки или кубических футов в минуту

Абсолютный минимум кубических футов в минуту для кухонной вытяжки составляет 100 кубических футов в минуту.

CFM означает кубические футы в минуту, и это рейтинг вытяжки, определяющий, сколько воздуха вытяжка может выпускать каждые 60 секунд. Большинство вытяжек находятся в диапазоне 150-350 кубических футов в минуту. Подробности смотрите в моем руководстве по выбору CFM для вытяжек .

7. Необходимо использовать индивидуальную или выделенную ответвленную цепь

Вытяжки должны питаться от отдельной ответвленной цепи.

Для вытяжек большей мощности потребуется отдельная цепь.

Минимальная длина шнура 18 дюймов, максимальная длина шнура 48 дюймов. Ознакомьтесь с нашим руководством по выбору правильного размера выключателя для любой бытовой техники здесь.

Код вентиляции подпиточного воздуха предотвращает отравление угарным газом

Основной причиной требования кода подпиточного воздуха (код № 3 выше) для некоторых вытяжек является предотвращение опасности угарного газа.

Если у вас очень мощная вытяжка, она создаст большую атмосферное давление  дисбаланс в доме (отрицательное атмосферное давление), который может создать сценарий обратной тяги.

Обратная тяга — это когда отрицательное давление воздуха фактически меняет направление потока выхлопных газов в дом. Если выхлопные газы попадают внутрь дома, а не наружу, может произойти отравление угарным газом.

СВЯЗАННЫЕ С: Вентиляция газовых плит через стену

Добавочный воздух должен поступать на кухню

Если вам нужна система добавочного воздуха по коду, «добавочный» или свежий воздух необходимо направить на кухню или в комнату, где находится вытяжка.

Исключением из этого правила является то, что он может пройти в другую комнату, если они соединены постоянным отверстием.

Тип заслонки для системы подпиточного воздуха должен работать либо под действием силы тяжести (открывается и закрывается в зависимости от потока воздуха), либо может иметь электронное управление. Электрические заслонки открываются автоматически при включении вытяжки.

Заключительные мысли

Самый большой вывод о требованиях кода вытяжных шкафов заключается в том, что они должны вентилироваться наружу.
