Вентиляционная труба в частном доме: особенности и нюансы

Содержание:

• Для чего нужна конструкция вентиляции
• Особенности естественной конструкции вентиляции
• Особенности принудительной вентиляции
• Что следует знать об обустройстве конструкции вентиляции?

Прежде всего, нужно отметить, что от того, как установлена вентиляционная труба в частном доме, прямо зависит уровень качества воздуха. Далеко не каждый может похвалиться наличием конструкции вентиляции в жилой области, а не исключительно в санузле либо в кухонном помещении. Надо постоянно помнить о том, что конструкция вентиляции должка включать в себя приточное и вытяжное оборудование, которое расположено в каждой комнате.

Для чего нужна конструкция вентиляции

Необходимость конструкции вентиляции в помещении обусловлена увеличением показателей герметичности систем, которые находятся в современных помещениях. И часто при этом возникает вопрос на счет того, какую трубу выбрать. Конечно, здание, которое отлично утеплено, даст возможность сэкономить приличные финансы на отоплении. Но сегодня на территории страны есть нормы строительства образца советских времен, в соответствии с которыми проветривание комнаты производится посредством естественного пути сквозь дверцы, окошки и т.д. По этой причине на 1 кв. жилплощади предусмотрено 150 Вт тепла, когда можно использовать всего 35 Вт в помещении, оснащенном качественной системой утепления.

Вентиляционная конструкция в доме просто необходима, так как люди в замкнутом пространстве за короткое время осуществляют переработку кислорода, выделяя углекислоту. Помимо этого, отделка помещения впитывает в себя разнообразные запахи и загрязняющие вещества. Отсутствие вентиляционной системы будет в большей степени способствовать тому, чтобы данные вещества накапливались. Еще собственный вклад вносится и домашними любимцами. Надо обратить взгляд на окружающие предметы, которые разрушаются и разлетаются на мельчайшие кусочки, оседающие везде и в одну секунду попадающие в воздух.

При правильной конструкции вентиляции, в составе которой может быть встроена пластиковая вентиляционная труба, в комнатах мусор не будет попадать в легкие человека. Проведение частого проветривания и влажных прибираний являются выходом из сложившейся ситуации, однако чтобы получить стабильный уровень воздушной чистоты, надо производить уборку после каждой замены одежды и постельного белья, а еще осуществлять проветривание комнат, пребывая в них. Из этого и вытекает нужда в высококачественной вентиляционной конструкции.

Надо сразу отметить то, что систему обмена воздуха лучше всего выбирать под отдельный проект постройки. Традиционные схемы вентиляционной конструкции в доме не в каждом случае бывают подходящими. Большинство людей отдают предпочтение для экономии естественному проветриванию, являющемуся оправданным в определенных местах России. Еще надо учесть, что температура изнутри и снаружи сооружения должна различаться приблизительно на 15 градусов. В противном случае в холодный период значительно вырастут растраты на отопление, так как внутрь будет поступать воздушная масса низкой температуры.

С иной стороны, конструкция вентиляции, в оборудовании которой могут быть использованы оцинкованные вентиляционные трубы, включает в себя следующее:

1. оборудование принудительной вытяжки и наличие естественного воздушного потока;
2. оборудование естественной вытяжки и наличие принудительного воздушного потока;
3. оборудование принудительной приточной вентиляционной системы и оборудование вытяжки.

Третий вариант сегодня является наиболее признанным у застройщиков, занимающихся возведением частных домов и коттеджей. Надо заметить, что такая вентиляционная система требует значительных первоначальных финансовых вложений на осуществление обслуживания и дальнейшее сопровождение. Кроме того, в данном случае должны быть учтены многочисленные показатели, среди которых диаметр вентиляционных труб и многое другое.

к содержанию ↑

Особенности естественной конструкции вентиляции

Под естественной конструкцией вентиляции подразумевается наличие вертикально расположенных каналов, берущих собственное начало в комнате и завершающиеся выше того места, где устроен конек кровли. Воздушное движение посредством каналов по направлению вверх производится под воздействием тяги, которую вызывает разность воздушных температур при выходе и входе данного канала. Таким образом, получается, что изнутри помещения прогретый воздух легче, нежели прохладный воздух вне помещения.

Помимо этого, на силу тяги оказывает влияние сила ветра, усиливающий и уменьшающий ее, а еще показатели высоты и разрез сечения вентиляционного канала, наличие сужения углов и показатели теплоизоляции системы. Каналы данной вентиляционной конструкции в соответствии с нормами строительства должны способствовать нормализации процесса обмена тепла, когда температура вне помещения составляет + 12 градусов, не принимая во внимание действие ветра.

к содержанию ↑

Особенности принудительной вентиляции

Правильное решение в процессе оборудования конструкции вентиляции в доме панельного типа – оборудование принудительной приточной или вытяжной вентиляционной системы, оснащенной функцией тепловой рекуперации. База этой системы – вентиляционный блок, или в данном случае может браться специальная вентиляционная труба в доме, оборудованная вентиляторами, тепловым рекуператором, элементами управления и иными деталями.

Посредством использования теплового рекуператора можно сэкономить около 25 процентов энергии, уходящей на отопление дома, в сравнении с системой вентиляции, не оснащенной рекуператором. Из комнат к вентиляционному блоку проходят 2 воздуховода. Грязный воздух посредством вытяжного воздуховода уходит из комнаты и проникает в дефлектор, который находится на крыше.

Чистый воздух извне проникает сквозь заборник в вентиляционный блок и поступает затем в помещение. Зимой 2 воздушных потока, сверху холодный и изнутри теплый, «сталкиваются» в обменнике тепла, однако при этом не происходит их смешение. Теплый воздух свое тепло отдает входящему в дом воздуху.

к содержанию ↑

Что следует знать об обустройстве конструкции вентиляции?

Перед тем, как производить монтаж вентиляционной трубы в доме, надо уделить внимание стадиям произведения проекта, а точнее:

• В процессе оборудования конструкции вентиляции надо верно высчитать объем приточного воздуха, который влияет на помещение. Сан. нормы смены воздуха таковы: для жилой комнаты – три куб. м. за час на один кв. м. площади; для санузла – приблизительно пятьдесят м. куб. за час на один кв. м; для санузла разделенного – примерно двадцать пять м. куб. на один м. кв. Данные требованиями являются стандартными для помещений, в которых незначительно загрязнен воздух.
• В процессе вычисления вентиляционной конструкции в доме надо помнить, что чистый воздух должен распространяться в каждую комнату, в особенности, если есть металлопластиковые окна, а воздух, который является отработанным, уходить посредством кухни или иного помещения, где есть вентилятор.

• В большинстве случаев в кухонном помещении создается комбинированная вентиляционная система: оборудуется принудительная вытяжная установка над печкой и возле потолка устанавливается канал для естественной конструкции вентиляции. Имеется необходимость в оборудовании дополнительной вентиляционной системы, если есть печки или камин. Если в частном доме не один, а несколько этажей, то каждый из них должен быть оборудован вентиляционной системой.
• Нельзя производить замену вентиляционных каналов простыми дырками в стенках. Исключительно оборудование вытяжной или приточной вентиляционной техники позволит предотвратить возникновение неприятностей.
• Вместе с тем, нельзя просто так друг с другом объединять смежные помещения одним каналом вентиляции по той причине, что загрязненный воздух не будет удаляться, а будет «летать» по всему помещению, нарушая все установленные санитарные правила.
• Не надо герметично закупоривать двери между комнатами по той причине, что они не должны выступать в качестве препятствия процессу воздушной циркуляции внутри помещения. Поэтому при осуществлении оборудования надо установить внизу двери специальную решетку с площадью от восьмидесяти до двухсот квадратных сантиметров.
• После устройства конструкции вентиляции в доме, возле отверстий входа не стоит допускать, чтобы промерзали каналы вентиляции. Если нет утепления, тогда каналы будут охлаждаться, что может привести к появлению нежелательного конденсата.

При любых обстоятельствах, оборудование плохой вентиляционной системы в доме способствует созданию прекрасной среды для грибка и разнообразных микробов. Поэтому к конструкции вентиляции в помещении необходимо подходить очень ответственно.

Вытяжная труба для вентиляции в частном доме (устройство)

Опубликовано:

16.05.2021

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Вернуться к оглавлению

Вентиляция и вытяжная труба в доме

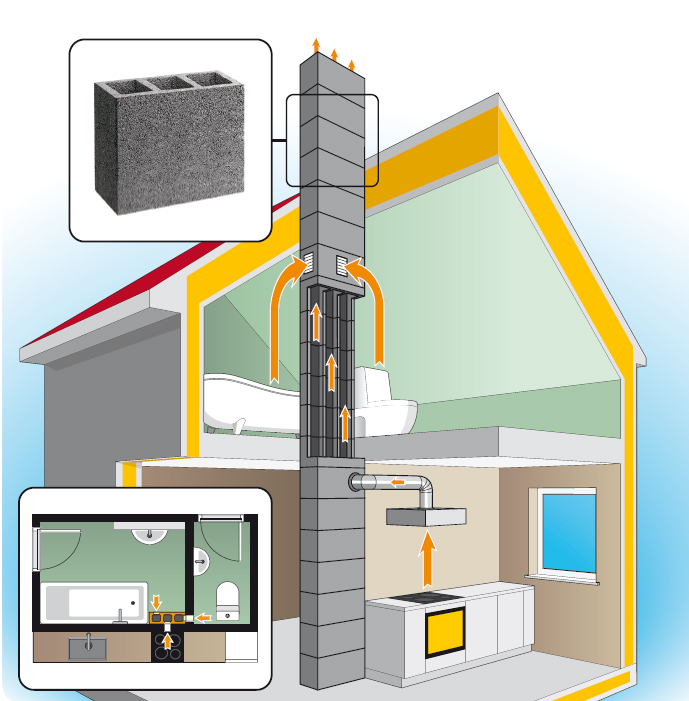

Схема расположения вытяжных труб в доме.

В большинстве своем вентиляционная система в современных домах проектируется еще на стадии строительства, но, если данная система не была предусмотрена, вполне можно восполнить данное упущение. Вполне можно сделать вентиляционную систему с необходимыми вентиляционными выходами в доме старой постройки, что поможет избежать негативных последствий отсутствия необходимой вентиляции. В строительстве, как правило, используется три вида систем воздухообмена: естественная, приточная и приточно-вытяжная. Естественная вентиляция в обычном доме с более-менее современным ремонтом не слишком эффективна, так как, если в комнатах установлены пластиковые окна, в них полностью блокируется естественная циркуляция воздуха. Что делает невозможным использование всем известной естественной системы вентиляции, которая так распространена и эффективна в многоквартирных зданиях.

Кроме того, естественная система вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью прекращает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом будет вентиляционная система, способная нагнетать и выводить воздух, поэтому лучше брать во внимание приточную или приточно-вытяжную систему.

Приточная система идеально подойдет для домов, площадь которых не превышает 300 кв. м. В случае если площадь дома значительно больше, есть смысл использовать приточно-вытяжную систему.

Вернуться к оглавлению

Приточная система вентиляции в частном доме

Принцип приточной вентиляционной системы достаточно прост. На крыше частного дома, как правило, над кухней, устанавливаются две вытяжные трубы – это основа для будущей вентиляции. Одна труба служит для ввода воздуха в помещение, другая – для вывода. Вытяжная труба, которая предназначается для ввода в помещение свежего воздуха с улицы, оснащается специальным вентилятором, нередко с автоматической системой включения и выключения и дополнительным контроллером мощности, что позволяет регулировать интенсивность поступления воздуха в вентиляционные проходы.

Приточно-вытяжная вентиляция.

Вентиляционные проходы формируются таким образом, чтобы свежий воздух поступал в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом увлекался в коридор, кухню и санузел, где располагаются выводящие отверстия. Вторая вытяжная труба используется как раз для вывода воздуха и должна иметь встроенную вытяжку, хотя в некоторых случаях можно обойтись и без нее. Итак, вторая вытяжная труба подсоединяется к выводящим воздух вентиляционным ходам, которые необходимо проложить в санузле и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни и затем выталкиваться в кухню и санузел, что не допустит скопления в помещении влаги и попадания в комнаты неприятных запахов с кухни. Такой способ организации вентиляции в частном доме крайне эффективен. Стоит рассмотреть подробнее, как правильно устанавливать такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Вернуться к оглавлению

Система ввода воздуха в дом

В уже построенном доме крайне проблематично расположить вентиляционные каналы, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо располагать внутри помещения, что не очень удобно, так как подобного рода коммуникации сильно портят дизайн интерьера. Если речь идет о частном доме, самым оптимальным вариантом будет расположить вентиляционные каналы на чердаке, сделав отверстия в потолке под выходы вентиляции. Для формирования вентиляционного канала под ввод воздуха необходимо использовать специальные вентиляционные трубы-каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, схожего с тем, из которого изготавливают стеклопакеты.

Существует два вида воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать. На рынке представлен широкий ассортимент сеток, клапанов, разъемов и решеток, которые также пригодятся для формирования вентиляционной системы. Лучше всего делать два вентиляционных вывода в одной комнате, таким образом, вентиляция будет значительно лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, чтобы воздух выталкивался в сторону санузла и кухни. Сформированные воздуховводные каналы крепятся к трубе, через которую воздух попадает в помещение.

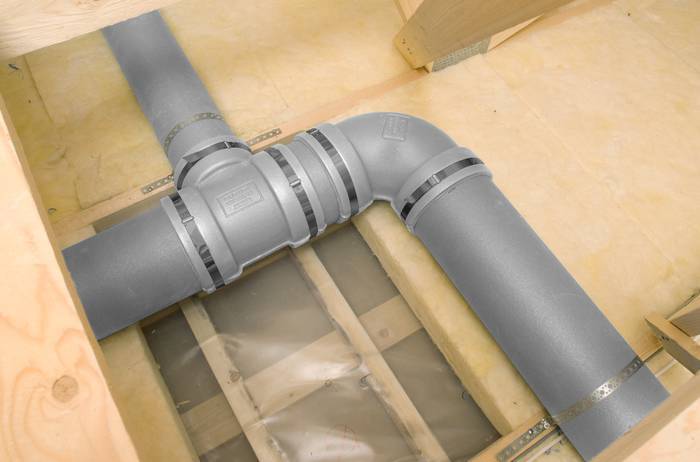

Виды воздуховодов.

Вернуться к оглавлению

Система вывода воздуха из дома

Вытяжная труба в доме играет также роль дымохода. Как уже говорилось ранее, для удобства лучше всего располагать вытяжные трубы на крыше в районе кухни. Такое расположение неслучайно, так как, если труба для воздуховода может быть сколько угодно длинной, вывод воздуха должен быть настолько коротким, насколько это возможно. Таким образом снижается вероятность образования конденсата и других сопутствующих проблем. Кроме того, на любой кухне располагается газовая плита, которая является мощным источником чада, выделения углекислого газа и так далее. При формировании выводящих каналов необходимо помнить, что воздух, который будет через них выводиться, в любом случае будет теплее окружающей среды, поэтому нужно позаботиться об утеплении данных каналов, чтобы не допустить образования конденсата на стенках.

Воздуховыводящие каналы прокладываются также на чердаке над кухней и санузлом. В вытяжной трубе необходимо расположить вентилятор, который и будет выводить воздух из помещения. Кроме того, вполне можно подсоединить к вытяжной трубе электрическую вытяжку, которую располагают над газовой плитой, но в данном случае необходимо подключить вывод электрической вытяжки немного выше расположения вентилятора вытяжной трубы путем боковой врезки и крепления с помощью гибкого воздуховода. В том случае если отопительный котел располагается на кухне, его вытяжку таким же образом крепят к вытяжной трубе путем врезки.

Вернуться к оглавлению

Вентиляция в специально оборудованной котельной

Нередко в частных домах выделяется небольшая по площади комнатка под котельную.

В данном помещении рационально сделать отдельную вентиляционную систему для обеспечения стабильного вывода продуктов распада во время отопительного сезона. Для формирования качественной вентиляции на крыше над котельной устанавливаются две вытяжные трубы. Нет необходимости делать вентиляцию с принудительно-нагнетательной системой, так как при вытяжке продуктов распада котла вентилятор будет лишним. Во-первых, он будет постоянно забиваться гарью, во-вторых, он будет только затруднять вывод паров и газов.

Схема вентиляции котельной.

Кроме того, газовая смесь, выводящаяся из отопительного котла, достаточно горяча, а, как известно, горячий воздух всегда поднимается верх. Для того чтобы на трубе, выводящей горячий воздух, не образовывался конденсат, ее необходимо утеплить негорючими материалами. Вторая вытяжная труба, которую можно расположить на крыше котельной, служит и для вывода, и для ввода воздуха. В данном воздуховоде целесообразно установить вентилятор, способный работать в двух направлениях.

В данном случае вентиляционная система будет работать как качественный дымоход.

Вернуться к оглавлению

Крыша и вентиляционная система

Многие желающие провести вентиляционную систему сталкиваются с некоторыми проблемами, связанными с правильностью расположения вытяжных труб на крыше. Нужно помнить, что, перед тем как начать долбить шифер на крыше, нужно составить четкий план вентиляции всего дома, основываясь на планировке и площади дома. Нужно отметить для себя, какое количество вводов должно быть в вытяжных трубах на крыше. Для формирования вытяжки на крыше нужна специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крыше дома необходимо сделать все необходимые отверстия, для того чтобы в дальнейшем упростить процесс подсоединения вентиляционных каналов.

Все места примыкания вытяжной трубы к другим поверхностям необходимо герметизировать, причем для этого можно использовать любой герметик и даже цементный раствор. Продолжать работы по монтажу вентиляционной системы можно только после того, как герметик застынет и труба будет полностью зафиксирована в одном положении. Вытяжные трубы должны стоять прямо, без крена, так как в противном случае велика вероятность образования большого количества конденсата при оседании водяных паров на внутренней стороне трубы.

Вернуться к оглавлению

Несколько слов “о главном” в заключение

Формирование вентиляционной системы в частном доме – достаточно простая задача, если сначала продумать план данного сооружения. Стоит помнить, что вентиляция в дальнейшем будет использоваться не один год, поэтому стоит позаботиться о том, чтобы все работы проводились правильно. Кроме того, стоит помнить, что некачественные материалы, не подходящие для формирования вентиляционных каналов, использовать не стоит.

Крайне не рекомендуется использовать материалы, подверженные коррозии, так как через вентиляционную систему выводится большое количество водяных паров, что в конечном итоге приведет к коррозии, в особенности если использовалось большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и калориферах, предназначенных для установки в вытяжных трубах. Данные агрегаты, как правило, бывают с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении данных агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, что включаются человеком, так как переизбыток поступающего воздуха с улицы в зимнее время года неизбежно приведет к потере тепла в помещении.

Похожие статьи:

принцип приточно-вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате проживающие в нем люди хуже себя чувствуют, а отделка и мебель страдают от чрезмерной влажности или излишней сухости воздуха. И предотвратить эти проблемы может только хорошо организованная вентиляция в частном доме.

А как его правильно оборудовать и какой тип системы выбрать? Эти вопросы мы рассмотрим в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции коттеджа и обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

• Классификация и виды систем вентиляции
• Принципы работы вентиляции
  • Вариант №1 — Система с естественной тягой
  • Вариант №2 — Система с принудительным приводом
  0

  Что лучше схема коттеджа?

• Рекомендации для отдельных помещений
• Выводы и полезное видео по теме

Классификация и виды вентиляционных систем

Создание вентиляции в коттедже обусловлено тем, что в ней должен быть непрерывный обмен воздушными массами. Старый, отработанный воздух с большим количеством углекислого газа необходимо удалять из помещений, заменяя постоянно содержащийся кислород новым — с улицы.

Если прекратить этот воздухообмен, то микроклимат внутри быстро станет далеко не благоприятным для здоровья человека.

Согласно нормам для жилых помещений оптимальной атмосферой является температура в районе 20–25 градусов и относительная влажность 30–60% в зависимости от времени года и показаний термометра за окном

Для поддержания установленных ГОСТами параметров воздухообмена система вентиляции в доме, изготовленная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже скорость воздухообмена в час устанавливается равной «1». То есть за час в них должен полностью замениться весь объем воздуха.

Вентиляция предназначена для борьбы со следующими факторами:

• избыточное тепло;
• постоянно образующаяся пыль;
• чрезмерная влажность;
• вредные газы и пары.

Каждый человек в доме круглосуточно выдыхает углекислый газ. Также в жилом доме есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть много источников тепла, влаги, пыли и газов в коттедже. И все это необходимо убрать из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха системы вентиляции бывают:

1. С естественной тягой.
2. С механическим приводом.

Первый вариант предполагает движение воздушных масс за счет существования разности давлений снаружи и внутри вентилируемого здания. При этом он может быть организованным – с помощью регулируемой арматуры, и неорганизованным – исключительно через окна, двери и воздух в фундаменте.

Во втором случае воздух принудительно перемещается по помещениям и вентиляционным каналам с помощью механических устройств. Этот вариант изменчив, но более эффективен.

Основным недостатком механической системы вентиляции является ее зависимость от электропитания. Без питания от сети вентиляторы перестанут вращаться, а эффективность воздухообмена сразу снизится

По назначению системы вентиляции делятся на:

• приточная;
• выхлоп;
• комбинированный.

Первые работают на подачу воздуха в дом снаружи, а вторые на вытяжку из здания. Третий вариант – приточно-вытяжная конструкция представляет собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы подробно рассмотрели в .

Принцип работы вентиляции

Раньше жилье строили с деревянными окнами и дверьми. При этом особой герметичностью они не блистали. В результате через имеющиеся щели происходил постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас их заменили пластиковые оконные и дверные блоки, которые намного герметичнее. Поэтому, как вариант, на такие окна ставят специальное устройство — .

Самая распространенная ошибка при обустройстве вентиляции в старом доме – установка окон со стеклопакетами без перестройки существующей естественно выглядящей вентиляционной системы, которая уже не справляется с должным притоком свежего воздуха из-за плотно закрытых ставней

Принцип работы системы вентиляции дома основан на постоянном притоке новых воздушных масс с улицы. В результате они постепенно замещают имеющийся в помещениях воздух, вытесняя старый наружу. При этом из дома удаляются углекислый газ, запахи и влага.

Точки притока свежего воздуха:

• окно;
• двери
• вентиляционные отверстия в основании и основании;
• оконные кондиционеры.

Подробно о приточной вентиляции мы говорили в .

Удаление использованного воздуха из помещений происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант №1 — Система с естественной тягой

Вентиляционная система немеханического типа работает за счет образования естественной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях нисходящее давление нарастает, выталкивая воздух вверх и наружу.

Чем больше разница давления и температуры между улицей и помещениями в коттедже, тем сильнее тяга в вентиляционной шахте

Также на тягу влияет насыщение воздуха влагой. Чем суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентиляционный канал, если он выходит за пределы здания.

Основной недостаток естественной вентиляции заключается в плохой эксплуатации. При сильном ветре возможно образование . Зимой из-за перепада температур система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом его эффективность резко падает. Температурные показатели в помещениях коттеджа и на улице в летний период сильно не отличаются, поэтому неизбежно снижается сквозняк.

При порывах ветра воздух в вентиляции может возвращаться по вентканалу обратно в помещения. Образование обратной тяги — явление нечастое, но вполне возможное.

Для контроля качества воздухообмена в такой системе необходимо оборудовать вентиляционные каналы в ней. При необходимости их можно будет прикрыть, чтобы уменьшить естественную тягу.

Вариант №2 — Система принудительного привода

Если система естественной вентиляции не в состоянии поддерживать надлежащий микроклимат в коттедже, то ее необходимо заменить на приточно-вытяжную механическую вентиляцию.

В этом случае потоки воздуха принудительно перемещаются по салону с помощью вентиляторов.

Возможен также комбинированный вариант системы — с . В нем объемы как притока, так и вытяжки регулируются вентиляционными установками.

В приточной системе чистый воздух нагнетается в дом механическими устройствами, а сам уходит в вентиляционную шахту. В вытяжку втягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях дополнительно устанавливается такая система, забирающая тепло из воздуха из помещений и затем отдающая его на улицу.

Вытяжные вентиляторы устанавливаются в каждом помещении или по одному на вентиляционной шахте. А приточные устройства в частных домах обычно оборудуются в виде настенных форточек с осевым электровентилятором внутри.

Но возможен вариант с единым нагнетателем воздуховодов и вентиляционных каналов в здании.

Если делается приточно-вытяжная вентиляция, то требуется прокладка двух отдельных вентиляционных каналов — один выходит на вытяжку, второй на приток.

Это серьезно влияет на стоимость системы, но позволяет более точно ее регулировать и контролировать.

Какая схема коттеджа лучше?

Чтобы определить, чем и как лучше обустроить вентиляцию в частном доме, нужно учитывать массу факторов. Здесь важны характеристики всех инженерных систем и отопительных приборов здания.

При выборе типа системы вентиляции необходимо учитывать:

• климатические особенности местности;
• наличие вблизи дома источников неприятных и вредных примесей в воздухе;
• назначение разных помещений;
• индивидуальные особенности архитектуры здания;
• наличие газовых плит или котлов, а также каминов или печей на дровах/угле;
• количество постоянно проживающих в коттедже и многое другое.

Рекомендуется проектировать и устанавливать самостоятельно только естественную вентиляцию. Для его расчета используются упрощенные методы с усредненными показателями. Разобраться в них не сложно.

Для жилых помещений скорость воздухообмена устанавливается на расстоянии 30 м ³ /час, для ванных и туалетов в пределах 25-30 м ³ /час, а для кухни — 70-100 м ³ /час . Исходя из этих данных и кубатуры комнат, нужно только рассчитать ширину вентиляционных каналов, а затем обустроить их в здании.

И делать это лучше всего на этапе проектирования коттеджа. Часто оптимальным вариантом является вентшахта посередине конструкции с выходом ее выше конька крыши.

Чтобы правильно рассчитать ИВЛ, необходимо обладать соответствующей компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и чрезмерным затратам на монтаж

Если частный дом строится в два-три этажа и для него выбрана система принудительного воздухообмена, то ее проектирование лучше доверить профессионал. После этого монтаж можно выполнить своими руками.

Однако, если опыта в подобном деле нет и не хочется столкнуться с проблемами в будущем, то установку всего вентиляционного оборудования также следует доверить специалисту.

По сравнению с механической естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако регулировать его сложнее. Плюс тяга в нем сильно зависит от внешних атмосферных факторов.

А вот недостатком электровентиляторов является отсутствие проблем с поломками и необходимостью их обслуживания.

Система принудительной вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Зато позволяет сэкономить на отоплении и более точно контролировать микроклимат в коттедже.

Рекомендации для отдельных помещений

Воздушные потоки при обустройстве любой вентиляции в частном доме строятся таким образом, чтобы чистый уличный воздух поступал в первую очередь в гостиную, спальни, кабинет и библиотеку.

А дальше по коридорам он должен пройти на кухню, ванную и кладовую с выходом в вытяжную вентиляционную шахту.

Для обеспечения беспрепятственного естественного притока воздуха через коттедж все межкомнатные двери должны иметь зазор между дверным полотном и порогом 2-3 см

Если дача деревянная, то в ванной также должна быть предусмотрена дополнительная вытяжка. Влажность в этом помещении повышенная, без вытяжного вентилятора тут обойтись будет сложно

На кухне кроме вентиляционного отверстия рекомендуется дополнительно поставить вентиляционный канал. Он позволит быстро удалить запахи готовки, не давая им распространиться на другие помещения в доме.

Отдельный момент котельная и кухня с газовым оборудованием. Они должны быть оборудованы отдельным каналом для притока воздуха прямо с улицы. Плюс не забываем про дымоход.

Так кислород для горения будет поступать в топку в необходимом объеме, а угарный газ сразу выходить из помещения.

Выводы и полезное видео по теме

Из следующего видео вы узнаете, как правильно составить проект вентиляции:

Как реализовать приточно-вытяжную вентиляцию на даче своими руками:

принцип работы внутридомовой системы вентиляции:

Самый простой и дешевый способ сделать классическую естественную вентиляцию в частном доме.

Но если коттедж большой по площади, с множеством жилых и нежилых помещений, камином и газовым оборудованием, то необходимо будет обустроить его механический аналог. Эта система будет стоить дороже в монтаже и эксплуатации, но воздухообмен и микроклимат внутри будут на должном уровне. .

Сравните системы вентиляции для частного дома и не можете определиться с оптимальным вариантом в вашем случае? Задайте свой вопрос нашим специалистам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совета в разделе комментариев — мы и опытные посетители нашего сайта постараемся вам помочь.

Вентиляция дома. Система вентиляции в частном доме на базе приточно-вытяжной системы.

Почему вентиляция в частном доме считается необходимостью?

Почему вентиляция в частном доме считается необходимостью?

Представим себе идеальный дом. Скажите, пожалуйста, может ли понятие идеального дома быть связано с неблагоприятным микроклиматом? Под неблагоприятным микроклиматом я подразумеваю воздух, который из-за застоя становится некомфортным для человека. Это приводит к тому, что мы чувствуем усталость, болит голова, ухудшается работоспособность и самочувствие. Не забудьте дополнить эту картину грибком и плесенью на стенах ванной, возникающей из-за повышенной влажности. Вряд ли такие условия соответствуют понятию «идеальный дом». Чтобы этого не произошло, необходимо организовать правильную систему вентиляции, состоящую из двух процессов: выброса использованного воздуха наружу и притока в дом чистого, атмосферного воздуха.

По отдельности эти процессы не дадут вам желаемого результата, наша цель здесь – правильный баланс между приточным и вытяжным воздухом. Взаимодействие и соразмерность этих процессов очень важны. С помощью этих двух процессов жильцы чувствуют себя лучше и здоровее, кроме того, увеличивается и долговечность дома, ведь вентиляция помогает сохранить стройматериалы в хорошем состоянии изнутри.

ПРЕИМУЩЕСТВА РАБОТЫ СО МНОЙ

ПРЕИМУЩЕСТВА РАБОТЫ СО МНОЙ

Работаю по всей Украине и миру

Внимательность в каждой детали

Опыт работы в сфере более 20 лет

Полное консультирование по объекту

Какие услуги по вентиляции я могу вам предложить?

Какие услуги по вентиляции я могу вам предложить?

Весь процесс разработки системы вентиляции в доме состоит из нескольких этапов. Начало работы заключается в личном общении с заказчиком и обмене всей необходимой информацией: общая площадь, количество жильцов и индивидуальные пожелания клиента. Выбираем лучший вариант концепции работы, а также дальнейшую стратегию.

На основании всех полученных данных разрабатываем технико-коммерческое предложение. Этот документ представляет собой набор технических решений в цифрах: количество товара, его аббревиатура и номенклатура; количество доборных элементов и жесть; полная стоимость всего необходимого оборудования, комплектующих и самой установки. Это позволяет нам обсудить, за что отвечает каждый пункт и его значение.

Таким образом, имея на руках коммерческое предложение, человек сможет понять, какой финансовый эквивалент будет задействован при проектировании и монтаже системы вентиляции в доме и сможет оценить свои возможности. Если заказчик не согласен с окончательной стоимостью, мы учтем именно то оборудование, которое будет более доступным, если оно не противоречит требованиям нашей компании о целесообразности системы.

Важно знать! Как и всякая работа, разработка ТКП является платной. Его стоимость зависит от характеристик дома, его общей площади и личных пожеланий заказчика.

Как правильно выбрать оборудование для вентиляции?

Как правильно выбрать оборудование для вентиляции?

Только надежные и известные производители могут предоставить качественные материалы. Так как я являюсь официальным дилером таких заводов, предоставлю вам выбор среди топовых производителей климатической техники: Maico (Германия), Systemair (Швеция) и т. д. Перед выбором конкретной модели предлагаем вам рассчитать стоимость необходимое количество воздуха в каждой секции вашего дома. Мощность установки рассчитывается в зависимости от количества проживающих или от требуемой кратности воздухообмена в помещении.

Кратность воздухообмена – это цифра, означающая, сколько раз в течение одного часа будет полностью обновляться воздух в помещении.
Согласно ГОСТам существует три нормы комфортности для всех проживающих в доме:

• 15 м³/час – минимум;
• 25 м³/ч – оптимальный;
• 36 м³/ч – увеличенный.

Приточно-вытяжные системы имеют небольшие габариты и чаще всего устанавливаются в технических помещениях. Следующим преимуществом является бесшумная работа (например, немецкий агрегат Maico WS 320 имеет уровень шума всего 36 дБа), что позволяет устанавливать агрегат даже вблизи жилых помещений. Все установки оснащены фильтрами, поэтому вы получаете не только свежий, но и абсолютно чистый воздух. Дальнейшая эксплуатация заключается только в личном визуальном осмотре и периодическом техническом обслуживании. Установка также оснащена интеллектуальным управлением, а настраивать режимы можно через специальное приложение на вашем гаджете удаленно. Как преимущество, многие приточно-вытяжные системы, помимо стандартного оборудования, имеют дополнительные элементы, которые указаны в индексе наименования: Maico WS 320 KB – оснащена регистром предпускового подогрева PTC и байпасом, а Maico WS 320 KBET дополнительно имеет энтальпийный теплообменник.

ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

• Централизованная приточно-вытяжная вентиляция

  — Высокотехнологичное оборудование, которое представлено в виде приточно-вытяжной системы с рекуперацией тепла.
  — Требуется воздуховод.

  читать далее

• Децентрализованная приточно-вытяжная вентиляция

  — Симбиоз небольшой приточно-вытяжной системы и вытяжных бытовых вентиляторов.
  — Реализовано без воздуховодов.

  читать далее

Для вытяжной вентиляции используем:

• Бытовые вентиляторы

  – идеальный выбор для ванных комнат и туалетов. Они выводят как отработанный воздух, так и его влажность, что очень важно для такого рода помещений.

  читать далее

ВИДЕООБЗОРЫ РЕАЛИЗОВАННЫХ СИСТЕМ

ВИДЕООБЗОРЫ РЕАЛИЗОВАННЫХ СИСТЕМ

ЭТАПЫ РАБОТЫ ПОСЛЕ КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ

ЭТАПЫ РАБОТЫ ПОСЛЕ КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ

Проект

Для того, чтобы система вентиляции дома работала исправно, в первую очередь необходимо создать проект, включающий инженерные схемы и архитектурный составление. Специалист выбирает наиболее конструктивные решения объекта и согласно коммерческому предложению проектирует внутреннюю инженерную систему, в нашем случае – вентиляцию дома. Весь чертеж реализуется на основе ранее выполненных расчетов и позволяет наглядно увидеть результат еще до начала монтажных работ. На этом этапе работы вы сможете исправить все мельчайшие нюансы и создать идеальную для вас систему.

Я покажу вам, как проследить воздуховоды в вашем доме, чтобы обеспечить минимальное сопротивление. Это позволит вам рассчитать количество жести, дросселей, шумоизоляционного материала и других важных элементов вентиляционной системы, а я объясню их назначение и важность использования. Еще одна моя задача грамотно рассказать вам об автоматике в системе вентиляции, зачем она нужна и за что отвечает. Я расскажу вам, что такое правильный воздухообмен и как правильно разместить диффузоры внутри вашего дома, чтобы обеспечить необходимое распределение воздуха в каждой его части.

Идеальное время для начала реализации – одновременно со строительством дома или в процессе его ремонта. Документ обязательно должен быть согласован со строительной компанией и соотнесен с другими инженерными системами в вашем доме, такими как кондиционирование, водоснабжение и канализация, электричество и другие. Обязательным условием создания проекта является согласование системы с конструкцией здания. Это позволит правильно распределить положение отверстий в ванных и туалетах, а также правильно согласовать траекторию воздуховодов.

Я покажу, почему при строительстве герметичного дома необходимо устанавливать общеобменную вентиляцию с рекуперацией тепла и как ее правильно разграничить. Распределяется на две зоны:

• чистая зона – гостиная, спальня, кабинет, детская и т.д.;
• грязная зона – кухня, санузел (или совмещенный санузел), гардеробная, кладовая, техническое помещение.

Такое расположение системы вентиляции позволит минимизировать потери тепла и направить его из грязных помещений в рекуператор в приточно-вытяжной системе. Далее теплообменник передает энергию поступающему воздуху и по вентиляционным каналам направляет его в чистые зоны. Лично я подробно расскажу, что такое предпусковой подогрев и охлаждение воздуха и как с этой задачей справляется рекуператор. Опишу основные характеристики теплообменника, его виды (пластинчатый в Maico, серии WS 320 KB или 470 KB, а также в Systemair, серии SAVE VTC и роторный в серии Komfovent, Domekt REGO), показатели эффективности и поясню принцип работы. необходимость рекуператора в системе вентиляции.

Монтаж

Важным этапом организации приточно-вытяжной вентиляции в частном доме является правильный монтаж системы. Вы можете выбрать качественное и дорогое оборудование, но из-за непрофессиональной установки оно не будет выполнять те задачи, которые были заявлены производителем. Специалисты по монтажу должны выполнять свою работу, точно ориентируясь на поставленные инженером задачи, сочетая их со своей высокой квалификацией и многолетним опытом.

Только правильные и профессиональные действия на всех этапах работ – от создания коммерческого предложения до ввода в эксплуатацию, позволят правильно реализовать внутреннюю инженерную систему – общеобменную вентиляцию с рекуперацией тепла.
