Внутренняя отделка дома из СИП-панелей

Достоинства конструкций, смонтированных по канадской технологии из СИП-панелей, давно проверены на практике. Метод строительства домов, пригодных для постоянного проживания в условиях сурового климата, успели оценить и в России. Ровные стены, не нуждающиеся в теплоизоляции, – преимущество, упрощающее отделку частного дома из сип-панелей.

Разнообразие интерьерных решений помогает добиться индивидуальности. Однако внутреннее оформление дома – вопрос не только эстетики, но и безопасности. К выбору способов отделки стен из СИП-панелей, потолка и пола стоит отнестись ответственно. Чтобы добиться комфорта, достаточно прислушаться к советам специалистов, приняв во внимание основные правила и рекомендации по поиску подходящих технологий и облицовочных материалов.

Внутренняя отделка стен из сип-панелей

Удобные в монтаже многослойные плиты нельзя штробить. Любое нарушение целостности конструкции негативно сказывается на эксплуатационных характеристиках СИП-панелей.

Маскировка инженерных систем возможна путем оборудования фальш-стен. Гипсокартон – легкий материал, успешно справляющийся с задачей. Допустим монтаж на внутреннюю поверхность СИП-панелей или на каркас. Для декоративной отделки применяется ряд технологий:

  • Покраска. СИП-панели – достаточно дорогой материал, поэтому строительство дома оказывается затратным мероприятием. Но на внутренней отделке легко сэкономить. Окрашивание непосредственно сип-панелей или фальш-стен из гипсокартона – бюджетное решение с безграничными дизайнерскими возможностями.
  • Поклейка обоев. Традиционный способ интерьерной отделки успешно применяется и в домах из СИП-панелей. Ассортимент обоев рассчитан на любой бюджет. В продаже несложно найти эффектные материалы на бумажной, флизелиновой, текстильной и пробковой основе. Каждый из них обладает своими плюсами.
  • Оштукатуривание. Нанесение состава с наполнителем требует профессионализма. Даже ровные стены дома из СИП-панелей нуждаются в предварительной изоляции стыков и армировании.
    Декоративная смесь накладывается поверх основания из строительной штукатурки, формируя гладкий или фактурный слой.
  • Обшивка сайдингом. Деревянный интерьер загородного дома из СИП-панелей – популярное решение, для реализации которого используется вагонка. Но для отделки стен не возбраняется применять любой другой сайдинг, предназначенный для внутренней обшивки.
  • Облицовка кафелем. Оформление керамической плиткой кухонного фартука и стен санузла – интерьерная классика. В помещениях с повышенной влажностью перед финишной отделкой обязательна внутренняя гидроизоляция СИП-панелей. Кафель в ванной рекомендуется наклеивать на водостойкий гипсокартон.
  • Оформление панелями. Ассортимент материалов для облицовки стен постоянно растет. Большинство из них подходит для внутренней обшивки дома. Для достижения разных эффектов применяются покрытия из МДФ, пластика, винила. Можно найти декоративные панели с любым дизайном.

Выбор напольных покрытий

Для облицовки пола в доме из СИП-панелей можно применять деревянные доски, паркет, ламинат, линолеум, плитку. При выборе материала следует ориентироваться на дизайн и функции помещения. Устойчивый к нагрузкам и истиранию керамогранит оптимален для отделки прихожей. Для оформления пола верхнего этажа целесообразно использовать пробковые покрытия с шумоизолирующими свойствами. Для санузла подходит керамическая плитка.

Оформление потолка

СИП-панели формируют ровное потолочное покрытие, которое легко оформить любым популярным способом. Для деревянного интерьера идеальна вагонка. Декоративная краска или обои – варианты, помогающие сэкономить на внутренней отделке. Иногда перед облицовкой на СИП-панели монтируется гипсокартон. Оштукатуривание – более сложный способ. Подвесные и натяжные потолки устанавливаются в помещениях с привлечением специалистов.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в МО, г. Домодедово, деревня Матчино112 м2

Дом из ЦСП панелей Stone SIP в Раменском районе, д. Донино144 м2

Дом из сип-панелей в Волоколамском районе, СНТ Раздолье94 м2

Дом из сип-панелей в Московской области, Истринский район, п.ст Манихино128 м2

3 Дома из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

Дом из панелей Stone SIP в Московской области, д. Радонеж99 м2

Читайте также:

Смотреть все статьи

18 / 08 / 2019

Размер СИП-панелей для дома

СИП-панели широко используют для возведения жилых и нежилых малоэтажных зданий: домов, дач, хозяйственных построек, складов и магазинов. Размер и количество панелей зависят от особенностей проекта и назначения помещения.

18 / 08 / 2019

Дома из СИП-панелей и грызуны

Мыши и крысы – частые посетители загородных домов. Незваные гости проникают в жилье и хозяйственные постройки в поисках пищи и защиты от холода. Существует мнение, что наиболее привлекательными для грызунов являются СИП-панели.

18 / 08 / 2019

Дом из СИП-панелей с плоской крышей

Двускатная крыша – стандартное конструкционное решение для панельных домов в классическом стиле. Несмотря на свои преимущества такая кровля нравится далеко не всем. Поклонники стиля модерн и хай-тек предпочитают лаконичные строения с минимумом деталей и выбирают дома с плоской крышей.

Внешняя отделка дома из СИП панелей – Термовилла

Наружные стены всегда сильно подвержены воздействию внешней среды —температурных перепадов, влаги, ультрафиолетового излучения, агрессивных химических примесей в воздухе и многих других вредных факторов. Поэтому любой материал, из которого сделаны стены — дерево, кирпич, бетон, SIP-панели и прочие, находясь в контакте с внешней средой, подвергается постепенному разрушению.

От стойкости слоя наружной отделки СИП-дома напрямую зависит прочность и долговечность всего фасада. А это значит, что крайне важны защитные свойства материалов, применяемых для наружной отделки. Они характеризуются возможностью материала сопротивляться механическим, атмосферным, химическим воздействиям, а также способностью противостоять огню. Декоративная функция наружной отделки фасада — другой важный момент, который следует учитывать, выбирая материал. Архитектурная выразительность здания находится в непосредственной зависимости от цвета и фактуры выбранного отделочного материала, а также от уровня мастерства строителей, выполнявших работы по отделке дома из СИП-панелей.Наконец, некоторые материалы для наружной отделки СИП-дома создают дополнительный тепло- и звукоизоляционный слой.

Многие применяемые сегодня материалы для фасадных работ обладают качествами, которые позволяют хорошо защитить покрытие. Используя СИП-панели в сочетании с различными отделочными материалами, инновационными или традиционными, опытный мастер может превратить внешний вид фасада в настоящее произведение архитектурного искусства.

Фасад дома из SIP-панелей можно отделывать практически любым и ныне существующих материалов для наружной отделки, в том числе:

  • евровагонкой (вагонкой),
  • виниловым сайдингом,
  • имитацией бруса,
  • облицовочным кирпичом,
  • блокхаусом,
  • декоративной фасадной штукатуркой,
  • клинкерной плиткой.

Популярные материалы для отделки домов из СИП-панелей

В компании TERMOVILLA клиенты чаще всего выбирают следующие материалы, которые мы и рассмотрим чуть подробнее.

Сайдинг. Наиболее популярным материалом для отделки домов из СИП-панелей в компании TERMOVILLA сегодня является сайдинг, представляющий собой стеновые панели из металла, ПВХ, ОСП, композиционных материалов. Сайдинг безопасен экологически, надёжен и долговечен, отлично справляется с агрессивными атмосферными воздействиями перепадами температуры, повышенной влажностью, прямым воздействием солнечных лучей. Преимущества данного материала:

  • обладает высокой пожаростойкостью,
  • не требует дальнейшей покраски,
  • не поддаётся коррозии,
  • гигиеничен и прост в эксплуатации.

Фиброцементные панели. Такие панели — разновидность сайдинга с улучшенными физико-химическими показателями, в производстве которых используется бетон М700 и более высоких марок. Данная панель может иметь десятки цветовых решений и разную фактуру — под камень или дерево, декоративную штукатурку или клинкерный кирпич. Это прочный материал, который не растрескивается, не отслаивается, морозостоек, огнеупорен, имеет хорошую звукоизоляцию и низкую теплопроводность. Важно и то, что фиброцементные панели можно прибивать обычными гвоздями прямо к стойкам каркаса. Наконец, панели из фиброцемента способны к самоочищению.

Фасадная штукатурка. Ещё один популярный отделочный материал — фасадная штукатурка. Этот современный отделочный материал не видоизменяется при воздействии влаги, проявляет стойкость к солнечному свету и осадкам, представляя собой защитный слой на поверхности фасада. Фасадная штукатурка наносится прямо на стены, образуя слой, который способен пропускать наружу пар и воздух, хорошо сохраняет структуру фасада. Имеет разнообразную цветовую палитру, позволяя воплощать любые дизайнерские проекты.

Блокхаус. Экологически чистый облицовочный материал из дерева, имитирующий брус или бревно. Панели блокхауса крепятся к дому с помощью оцинкованных дюбелей или подвесных кронштейнов. Преимущества данного материала:

  • простота монтажа,
  • качественное утепление и гидроизоляция,
  • устойчивость к ультрафиолетовым лучам,
  • хорошая вентиляция и сопротивление образованию плесени.

Наружная отделка СИП-дома: цоколь

Так как цоколь представляет собой наиболее уязвимую часть здания, заботиться о его защите очень важно. Для защиты от любых вредных внешних воздействий на цокольную часть фасада устанавливаются панели, обладающие повышенной устойчивостью к воздействию окружающей среды, насекомых, грызунов. Также они придают строению эстетичный и завершенный вид. В качестве отделочного материала для защиты цоколя мы предлагаем:

  • Цокольный сайдинг. Может имитировать любые строительные материала — от кирпича до древесины.
  • Искусственный камень. Отличная альтернатива камню натуральному, но  по сравнению с натуральным камнем это более экономичный вариант, ничем внешне от него не отличающийся.

Наши менеджеры всегда готовы проконсультировать Вас по всем вопросам строительства из панелей сип по тел. +7(495)109-25-56. Звоните!

Компания «TERMOVILLA» — Ваш надёжный подрядчик в сфере строительства из панелей сип!

Внутренняя отделка домов из сип панелей —

Дома из СИП-панелей имеют целый ряд преимуществ перед домами других конструкций. К числу таких преимуществ, не в последнюю очередь, относятся технико-эксплуатационные характеристики материала, из которого такие дома изготавливаются.

Оглавление статьи

Отделка стен в сип-домах

Стены таких домов (соответственно и пол с потолком) имеют идеально гладкую и ровную поверхность, что значительно расширяет круг материалов, которые можно использовать для внутренней отделки.

Внутренняя отделка стен из сип панелей, помимо реализации интерьерных решений, позволяет обеспечить дополнительную теплоизоляцию дома или звукоизоляцию отдельных его помещений. Кроме этого, под облицовочным материалом можно проложить внутреннюю электропроводку и линии коммуникаций (если таковые не были проложены в процессе монтажа стен).

Сип дома без внутренней отделки

Сип дома без внутренней отделки тоже пользуются немалой популярностью. Текстурированная поверхность OSB-плит, по мнению эстетов, может служить хорошим фоном для картин, мебели и других предметов обстановки.

Внутренняя отделка дома из сип панелей своими руками

Внутренняя отделка сип панелей своими руками, благодаря упомянутым конструктивным особенностям панелей и высокой технологичности современных материалов, достаточно проста и не требует от исполнителя специальных навыков и знаний.

Материалы для внутренней отделки дома из sip панелей

Список наиболее популярных материалов, с помощью которых может быть выполнена внутренняя отделка, сип дома  включает в себя:

  • Декоративную штукатурку;
  • Пластиковую и деревянную вагонку;
  • Керамическую плитку;
  • Гипсокартон.

Отделка дома из sip панелей декоративной штукатуркой

Различные виды декоративной штукатурки используются для отделки наружных и внутренних стен зданий достаточно давно.

Преимущества отделки штукатуркой


К числу достоинств этого материала относятся:

  • Практичность;
  • Долговечность;
  • Респектабельный внешний вид.

Внутренняя отделка стен из сип панелей декоративной штукатуркой имеет ряд особенностей. Работы выполняются в два этапа. Сначала на поверхность панелей наносится стартовая штукатурка. Для этого на поверхности, с помощью строительного степлера, крепится специальная штукатурная сетка.

После того, как штукатурка высохнет, ее поверхность тщательно обрабатывается мелкозернистой наждачной бумагой для удаления всех шероховатостей и неровностей. Этот этап имеет большое значение в том случае, если планируется нанесение светлой декоративной штукатурки. Дело в том, что декоративная штукатурка наносится очень тонким слоем и способна «продемонстрировать» даже самые мелкие изъяны поверхности.

К слову, самая популярная, на сегодняшний день, акриловая декоративная штукатурка создает глянцевую поверхность, тем самым еще больше повышая требования к качеству поверхности.

К выбору декоративной штукатурки надо подходить очень ответственно. Как правило, штукатурка продается в сухом виде, что создает некоторые трудности при точном определении оттенка. Даже цвет раствора штукатурки может существенно отличаться от конечной (высохшей) поверхности. Поэтому рекомендуется выполнить проверку на небольшом количестве готовой штукатурки.

Внутренняя отделка сип панелей пластиковой вагонкой

Вагонкой называют полосы пластика, торцы которых имеют специальные замки, позволяют монтировать из полос сплошное покрытие. Популярность  пластиковой вагонки объясняется, в первую очередь, простотой монтажа и относительно невысокой стоимостью материала.

Монтируется такое покрытие на специальной обрешетке, которая может быть изготовлена и тонких деревянных реек. Рейки могут крепиться на поверхности сип панелей с помощью коротких саморезов, но целесообразней использовать для этих целей клей для дерева.

Пластиковые полосы фиксируются на обрешетке с помощью строительного степлера и соединяются между собой упомянутыми замками.

Отделка домов sip пластиковой вагонкой можно выполнить без применения обрешетки. Поверхности панелей изготавливаются из дерева, и вагонка может крепиться непосредственно на эти поверхности. Такая технология монтажа имеет существенный недостаток — пластик перекроет доступ воздуха к деревянным поверхностям, что неминуемо приведет к образованию на этих поверхностях грибка и плесени.

 Внутренняя отделка дома из сип панелей керамической плиткой

Керамическая плитка широко применяется для отделки стен и пола помещений с высоким уровнем влажности, в частности, на кухнях, в ванных комнатах и санузлах.

Энергоэффективные дома по канадской технологии не являются исключением.

Сип плиты, как уже отмечалось, имеют идеально ровную и гладкую поверхность, поэтому при укладке керамической плитки на такие поверхности не требуется тратить время и силы на выравнивание и другие подготовительные работы. Достаточно нанести 1-2 слоя грунтовки.

Технология непосредственной укладки плитки на сип панели мало чем отличается от технологий облицовки керамической плиткой поверхностей других типов.
Для выполнения работ используется стандартный набор инструментов и расходных материалов:

  • Клей;
  • Шпатель;
  • Резиновый молоток;
  • Мягкая губка или ветошь;
  • Крестовидные маяки;
  • Декоративная замазка.

Категорически не рекомендуется использовать в качестве связующего материала песчано-цементный раствор, он не обеспечит необходимое схватывание с гладкой поверхностью сип плиты.

Внутренняя отделка сип дома гипсокартоном

Листы гипсокартона являются самым популярным, среди применяемых для отделки помещений, материалом.  Листы гипсокартона монтируются на специальные металлические профили. Данная технология позволяет обеспечить дополнительную воздушную «подушку» между сип панелями и гипсокартоном, которая, в свою очередь, улучшает тепло- и звукоизоляционные характеристики помещения.

Преимущества внутренней отделки гипсокартоном

Основные преимущества отделки сип-дома гипсокартонном:

Идеально ровная поверхность сип, соответственно гипсокартон можно монтировать без профилей. И в толщине гипсокартона в 12 мм кабель канале можно развести электропроводку.

Высокая практичность материала и простота его монтажа позволяют использовать гипсокартон для отделки не только стен, но и потолков. Более того, при монтаже многоуровневого потолка адекватной, с точки зрения технологичности и стоимости, альтернативы гипсокартону нет.

Внутренняя отделка сип гипсокартоном очень редко играет роль финишной отделки. Как правило, гипсокартон выполняет функции несущей конструкции для облицовочного материала, в роли которого могут выступать обои, керамическая плитка или краска.

Недостатком использования гипсокартона является уменьшение полезного объема помещения.

Виды фасадной отделки домов из СИП панелей

Виды фасадной отделки домов из СИП панелей

Дома из СИП панелей обладают множеством достоинств, однако, чтобы повысить долговечность сооружения, требуется дополнительная защита от воздействий агрессивной внешней среды, в особенности от влаги и ультрафиолета. Наиболее уязвимым является цоколь здания. Он больше всего подвержен разрушительному воздействию талых вод и перепадам температур в межсезонье.

Как защитить дом из СИП панелей

Предохранить здания из СИП панелей от вредных факторов может фасадная (наружная) отделка. Это не только вопрос эстетики – с ее помощью можно улучшить пожаробезопасность, долголетие, теплоизоляцию дома. Кроме того, наружная отделка фасада повышает звукоизоляцию. Согласитесь, для многих собственный дом
является синонимом тишины и покоя, поэтому возможными современными способами защиты надо этого добиться. Опыт показывает, что звуковые волны лучше гасить на наружной поверхности, а не внутри дома, жилая
площадь при этом практически не страдает.

Звук снижают практически все виды наружной отделки, но каждая по–разному. Для домов из СИП панелей самым оптимальным вариантом является обрешетка, заполненная звукопоглощающим материалом, закрытая одним из видов облицовки фасада (панели, сайдинг, блок–хаус). Влияют на выбор отделки также местоположение и окружающая среда. Если участок находится в низине или около водоема, то от штукатурки и деревянных фасадов следует отказаться, и даже обрешетку под панели фасада лучше выполнить не из дерева,
а из металлического профиля.

Варианты отделки для дома из СИП панелей

Рассмотрим виды наружной отделки домов из СИП панелей.

  • Штукатурка – недорога, хорошо улучшает теплоизоляцию и пожаробезопасность, проста, но только профессиональное исполнение позволит получить великолепный фасад. В любительском исполнении результат редко бывает хорош, поэтому наш добрый совет – не экспериментируйте и не превращайте свой дом в опытную базу.

    Помните о том, что штукатурка боится влаги и перепада температур, даже после дополнительной защиты на ней будут образовываться трещины, сокращающие срок службы и отделки и самого здания. Из плюсов – штукатуркой можно устранять неровности на стене, она пропускает воздух и дает дышать стенам, но при СИП панелях все
    это ни к чему. Кроме того, ОСП плита – это дерево со всеми его физическими особенностями. В зависимости
    от температурного режима и влажности дерево может сжиматься и расширяться, что приводит к трещинам на штукатурном фасаде. Напрямую штукатурить дом из СИП панелей нельзя, нужно монтировать демпферную прокладку (полистирол), которая сгладит движения дерева. Штукатуркой можно делать великолепный декор, особенно фактурной, поэтому оставим ее для внутренних работ, а для фасада домов из СИП панелей
    рассмотрим другие варианты.

  • Сайдинг. Он бывает нескольких видов, рассмотрим их свойства:

    • Виниловый – прост в монтаже, недорог, выпускается в широкой цветовой гамме, но чувствителен к тепловым перепадам, порой даже скрипит в жару. Легок, очень неустойчив к механическим повреждениям.
    • Металлический – прочен, более долговечен, но дороже винила.
    • Цокольный – используется для облицовки цоколя и фундаментов, долговечен, не пропускает влагу, устойчив к механическому воздействию.
    • Фиброцементный – изготавливается из цемента и целлюлозы, может имитировать дерево, кирпич, камень. Прочен и более эстетичен, но дороже вышеперечисленных.
  • Блок-хаус. Блок-хаус для наружных работ производится из центральной части бревна хвойных пород (сосна, кедр, лиственница, ель или пихта). Из липы, осины или березы делают только вагонку, но не для фасада, а для внутренней отделки. Блок-хаус монтируют на подготовленную поверхность снизу вверх. Первый элемент ставят строго по уровню горизонтально «пазом вниз». В практике встречались случаи, когда для скрытия соединений «умельцы» ставили «пазом вверх». Так делают, но не на фасаде, а при внутренней отделке. «Паз вверх» не является герметичным соединением, следовательно, ведет к намоканию всего «пирога» фасада, значительно снижая срок службы. Герметизация паза не украшает фасад и не является гарантией от проникновения влаги.

    • Блок-хаус из дерева красив,
      экологически чист, обладает отличными тепло– и звукоизоляционными свойствами, но горюч и требует регулярной обработки антисептиком. Панели должны быть сухими, иначе не избежать трещин при монтаже, и толщиной не менее 30 мм. При монтаже на внутренние откосы проемов окон и дверей обрешетку не сделать, поэтому блок–хаус монтируют на клей непосредственно на
      СИП панель.
    • Металлический блок–хаус – по сути это металлический сайдинг, сделанный под дерево. Он не дорог, не горюч, не требует дополнительной обработки, не боится влаги, имеет большой срок службы,
      устойчив к механическим повреждениям. Однако по внешнему виду он явно проигрывает деревянному,
      да и в жару прохлады в помещении не добавит.
    • Виниловый блок–хаус – тот же аналог сайдинга со всеми его плюсами и минусами, правда, плюс всего один – низкая цена. Монтируется тем же способом, что и металлический блок–хаус, но есть одна особенность – при монтаже панелей надо оставлять зазор 1–2 мм. Виниловый блок–хаус, помимо механической неустойчивости, обладает немалой тепловой деформацией.
  • Композитные сандвич панели. Если хотите обеспечить дому усиленную защиту от промерзания зимой и перегрева летом, то можно укладывать на фасад композитные сандвич панели. Но так ли это необходимо, если у вас дом из СИП панелей? К тому же вид у жилого дома будет схож со зданием производственного назначения.

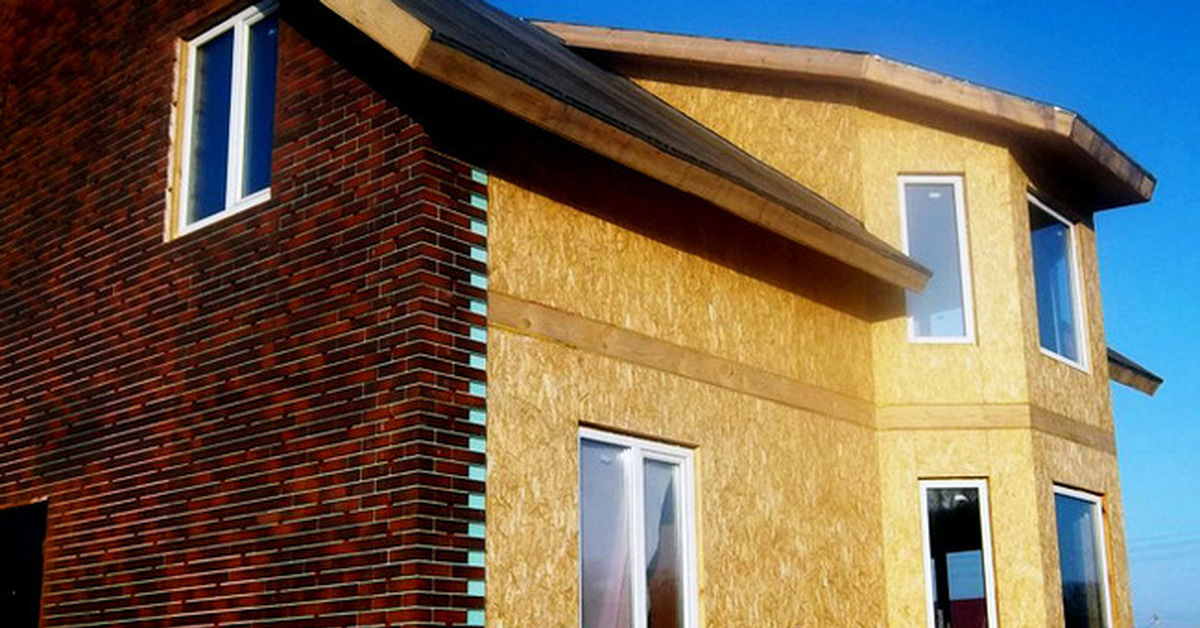

  • Клинкерная плитка. Это долговечное, надежное и прочное покрытие обеспечивает респектабельный вид даже
    при ближайшем рассмотрении, но вариант не из дешевых. Стоимость плитки велика, сопутствующие материалы
    с работой тоже недешевы. Если вы выбрали этот вариант отделки, после покупки отсортируйте плитку перед монтажом. У некоторых производителей плитка одного цвета может отличаться по оттенкам в зависимости от партии. Использовать два разных оттенка, если уж это произошло, можно на смежных плоскостях, обычно глаз этого не улавливает.

  • Гибкий камень. Может использоваться
    на фасадах домов из СИП панелей как непосредственно на стену, так и в сочетании с термопанелями. Это натуральный экологически чистый материал, изготавливаемый из
    мраморной, гранитной или кварцевой крошки, наклеенной на гибкое нетканое полотно при помощи прозрачных полимерных связующих.

    Он легок (до 3 кг/м2), с высокой морозостойкостью, не горюч, срок
    службы до 30 лет. Есть еще одна особенность – светопроницаемость.
    Это можно использовать при подсветке фрагментов фасада. Представляете: не освещенная плоскость, а мягкое, таинственное свечение, льющееся из глубины материала. Гибкий камень не деформируется при усадке, устойчив к мелким трещинам, для защиты покрывается специальными финишными покрытиями.

    Изготавливается этот материал вручную, поэтому и цена высокая. Зато технология его производства не
    настолько сложна, чтобы не попытаться изготовить его в домашних условиях, пусть не на весь фасад,
    а хотя бы на фрагменты. Поверьте – это та изюминка, которая поднимет вид вашего дома на более
    высокий уровень.

  • Декоративный (искусственный) камень. Рассматривать натуральный камень для облицовки домов из СИП
    панелей нецелесообразно хотя бы по двум основным причинам – цена и вес. Вес натуральной облицовки способен настолько перегрузить фундамент, что вам придется отказаться от свайного варианта фундамента, а это одно из преимуществ при выборе проекта из СИП панелей. К тому же, есть искусственный аналог – декоративный камень. По весу он в 2–3 раза легче природного, дешевле, с ним намного легче работать, в продаже имеются готовые детали узлов и арок. Внешне же он не отличается от оригинала.

Конструкция фасада

Фасады на домах из СИП панелей можно квалифицировать не только по материалу, но и по конструкции. Так, фасады бывают вентилируемые или невентилируемые. Камень, дерево, металл, пластмасса – все они по–разному реагируют на внешние факторы. Дерево «ведет» от влаги, металл – отличный проводник тепла, камень почти не изменяет размеры при нагреве. Поэтому между СИП панелью и отделочным материалом фасада при воздействии температуры и влажности возникает напряжение, которое и приводит к разрушению наружной отделки.

Вентиляционный зазор между СИП панелью и отделочным слоем позволяет быстро испаряться влаге и снимает напряжение от теплового расширения материалов. Линейно тепловая деформация не такая уж и большая, но по мощности весьма значительна. Вспомните компенсаторы на теплосетях. Если их убрать, то при изменении температуры возникающие усилия рвут стальные болты на фланцах. И электрические провода летом вешают с провисом именно для того, чтобы зимой их не порвало. Вентилируемые фасады на СИП панелях считаются более надежными и неприхотливыми в эксплуатации. Только вентиляционный зазор сам по себе не панацея. Необходимо обеспечить циркуляцию воздуха. С этой целью обрешетку делают вертикальной, а в нижних и верхних точках стены оставляют отверстия для свободного поступления и выхода воздуха.

Если мы выбираем невентилируемый вариант и отказываемся от воздушного зазора, то это потребует добавочных слоёв и материала. Появятся мокрые процессы, сезонность работ, более высокий уровень монтажа, исключающий попадание или образование влаги (точка росы) на границе СИП панели и элемента фасада.

Подведем итоги:

  • домам из СИП панелей необходима наружная отделка;

  • долго держать дома из СИП панелей без наружной отделки нельзя;

  • у каждого из вариантов есть свои плюсы и минусы. Правильно оцените материал, конкретные условия и финансовые возможности;

  • домам из СИП–панелей подходят практически все виды отделок, главное – правильный монтаж и укладка.

Внутренняя отделка дома из сип панелей: особенности оформления

Строительные рынки предлагают новые способы и виды отделочных материалов, и они занимают весьма достойное положение в оформлении помещений. Сип панели и внутренняя отделка sip домов не требует больших затрат и выполняется практически из любых существующих строительных материалов.

Как производится отделка дома из сип панелей

Разнообразные варианты отделки

Прежде чем решить, каким материалом выполнится внутренняя отделка домов из sip панелей, вы должны знать, что же это такое за чудо – отделка панелями сипиз чего они состоят.

Сип-панели, это материал, содержащий три слоя:

  • Листы прочного ОСБ.
  • Пенопласт
  • Лист ОСБ.

Основные преимущества:

  • Особенности, это чистота и экологичность, а так же способность выдержать разного рода нагрузки.
  • Поверхность материала ровная и дальнейшего выравнивания не требует. С помощью панелей выводятся не только одноэтажная, но и многоэтажная внутренняя отделка sip домов.
Совет: Позаботьтесь о дополнительном утеплении, если придется проводить в доме еще и зиму. Ибо внутренняя отделка дома из sip требует дополнительного утепления.

Варианты отделки внешней и внутренней отделки домов из sip представляет множество вариантов:

  • Панели наружных стен.
  • Усиленные панели перекрытий.
  • Панели межкомнатных перегородок.
  • Кровельные панели.
  • Обвязочный брус первых и вторых этажей.

Внешняя и внутренняя отделка sip дома и ее структура:

Наименование подходящих материалов

Примерная цена на рынках (руб)

Декоративная штукатурка

От 300 до 8000

Пластиковая вагонка

От 100 до 1500

Деревянная вагонка

От 100 до 1500

Керамическая плитка

От 200 до 3000

Блок-хаус

От 200 до 5000

Декоративные панели

От 300 и выше (цены сильно варьируются )

Также, для отделки подойдет и другой материал, однако, вышеприведенные варианты, наиболее популярные.

Фото внутреннего оформления дома из сип панелей

Декоративная штукатурка и сип-панели: интересное решение

Внутреннее оформление

На протяжении долгих лет штукатурка служит для отделки помещений и пользуется большим спросом. Работа с ней не вызывает затруднений даже у новичков в строительном деле. Берите в руки вашу фантазию и творите, ведь именно в такой работе вы можете воплотить самые смелые решения. Огромный выбор цветов и оттенков, консистенций и вкраплений не позволят вам ошибиться в выборе вспомогательного материала.

Декоративная штукатурка обладает рядом полезных свойств:

  • Влагоустойчивость.
  • Практичность в использовании.
  • Долговечность.
  • Изысканность.
  • Стойкость к температурам.
  • Стойкость к повреждениям.

В работе также можно использовать аналогичные виды материалов, которые также пользуются популярностью:

  • Штукатурка из акрила. Отличные характеристики и свойства, это глянцевая поверхность.
  • Минеральная штукатурка. Состав: песок и известь. Не приносит вреда людям, которые ее используют. Однако, применяется только для работ внутри, так как быстро намокает.
  • Штукатурка с силиконом, силикатная штукатурка.

Стену для отделки панелями нужно подготовить.

Подготовка стены перед нанесением штукатурки

Проведение работ с декоративной штукатуркой

Наносить штукатурку на бетон или дерево просто так нельзя. Прежде всего, нужно подготовить поверхность, иначе в скором времени она начнет облезать. Поверхность оштукатуривается, если ранее на ней подобные работы не проводились.

Вам понадобится:

  • Штукатурки для начала и конца работ.
  • Емкости для их замеса.
  • Миксер строительный.
  • Уровень.
  • Сетка для штукатурки.
  • Канцелярские кнопки и степлер.
  • Наждачка.

Последовательность работы:

  • Выполнить работу своими руками весьма просто и не требует усилий.
  • Закрепляем лист ОСБ и вешаем на него сетку степлером.
  • Создаем раствор из начальной штукатурки и наносим маленьким слоем на сетку, даем высохнуть, и повторяем процесс.
  • На начальную штукатурку накладываем конечную. Действия выполняем как в третьем пункте. Проверяем процесс с помощью строительного уровня.

Декоративная штукатурка имеется на полках магазинов только в сухом состоянии. Для того чтобы сделать из нее рабочий материал достаточно посмотреть на упаковку. Там имеется инструкция, следуя который вы претворите в жизнь нужной консистенции раствор.

Керамика для отделки сип-панелей

Отделка керамикой дома из сип панелей

Керамическая плитка служит для отделки внутри домов.

У нее также есть ряд достоинств:

  • Устойчивость к температурам.
  • Устойчивость к влаге.
  • Легко очищается.
  • Легко устанавливается.
Примечание. Отделка сип панелей плиткой также начинается с подготовки места ее установки. Достаточно покрыть грунтовкой слой и дать просохнуть.

Вам понадобится:

  • Спецклей.
  • Шпатель.
  • Крестовидные маяки.
  • Строительный уровень.
  • Замазка.

Клей стоит наносить и на ОСБ и на плитку, с помощью шпателя. Крестовидные маяки обеспечат ровное распределение плитки. Швы, по окончании работ, обработать замазкой. О том, как отделать стены гипсокартонном, смотрите видео в этой статье.

Внутренняя отделка дома из сип панелей, чем отделать сип-дом внутри: варианты, фото

09.01.2017

Вопрос наружной и внутренней отделки коттеджа волнует всех будущих домовладельцев. В этой статье мы расскажем вам о том, какие материалы популярны для внутренней отделки СИП-дома.

Каркасные дома, построенные по канадской технологии, не нуждаются в  особенной подготовке перед отделкой. Внутренняя отделка дома из сип панелей отличается тем, что стены не требуют дополнительного утеплителя. В качестве облицовочных можно использовать любые материалы, разнообразие которых сегодня на строительном рынке велико. На ровную поверхность панелей можно наносить различное декорирование, но не стоит забывать про ряд требований для соблюдения должного уровня пожаробезопасности и гидроизоляции.

При выборе отделочных материалов, домовладельцы учитывают их свойства, характеристики, а также внешний вид.  Наиболее популярные виды материалов для внутреннего оформления стен:

  • Блок-хаус;

  • Декоративная штукатурка;

  • Керамическая плитка;

  • Декоративный камень;

  • Обои;

  • Гипсокартон;

  • Пластиковая вагонка.

Отделка дома из сип панелей внутри OSB-плитами в последнее время встречается все чаще. Некоторые домовладельцы в качестве дизайнерского решения оставляют OSB-плиты без дополнительной обработки. Можно провести малярные работы по поверхности панели, заштукатурить и прогрунтовать стены.

Если говорить о потолке, то для дома из сип-панелей вариант натяжного потолка будет оптимальным. Для пола, который нередко в сип-доме делают теплым в качестве способа отопления, финишное покрытие должно обладать высокой теплопроводностью. Ковролин или линолеум можно монтировать сразу на теплый пол, а для жесткого покрытия понадобится специальная основа.



Возврат к списку

Рассылка интересных материалов VIVA HAUS

Внешняя отделка дома из СИП панелей: термопанели

Внешняя отделка дома из СИП панелей: термопанели

Варианты внешней отделки дома из СИП панелей:

Отделка термопанелями

Отделка при помощи  термопанели с клинкерной плиткой позволит в значительной степени увеличить теплоизоляционные свойства дома. Клинкер придаст дому определенный вид капитального строения из кирпича. Монтаж такой панели к стенам из СИП проводится обычными саморезами.

По мнению многих специалистов, отделка дома клинкерными термопанелями это превосходная инвестиция в свой дом. Благодаря улучшению теплоизоляции можно сократить потерю тепла в два раза, стена при этом не будет сильно увеличена в толщине. Если стремиться добиться таких же результатов с обычной кирпичной стеной, то придется возвести конструкцию с огромной толщиной.

Зимой термопанель с клинкером защищает от холода, летом же наоборот не пропускает жару, поддерживая прохладу в помещениях. Если монтаж клинкерных панелей будут производить профессионалы, то на каркасном сооружении никогда не появится грибок или плесень.

Что такое термопанель?

Данная панель состоит из плиты, которую изготавливают из прочного пенополиуретана. В панель внедряют клинкерную плитку, делают это по специальной технологии, что позволяет конструкции быть очень прочной. При разработке термопанелей с клинкерной плиткой первым делом учитывали возможность создать чистый материал, не вредный для людей.

Толщина современных термопанелей может быть разной, например от 4 до 8 сантиметров, поэтому выбирать данный материал необходимо исходя из климата в вашем регионе.

Основные свойства термопанелей с клинкером:

— отличная теплопроводность на уровне 0,025 Вт/м2;

— сцепление с любым основанием более 0,3 Мпа;

— малое поглощение влаги на уровне 2-3%;

— высокий уровень защиты при пожаре;

— вес одной плиты составляет 10-20 кг в зависимости от толщины.

Клинкерные панели это натуральный материал, который может выдержать большие нагрузки. К тому же клинкер имеет очень красивый изысканный вид, что немаловажно для отделки каркасного дома.  Вместе с качественным теплоизоляционным материалом клинкер полностью решит проблему потерь тепла в зимнее время. Благодаря своему внешнему виду клинкерная панель не только утепляет дом, но и украшает его. А так как все крепежные направляющие выполнены еще на производстве, во время монтажа исключается допуск ошибок крепления плит, соответственно клинкер не будет пропускать влагу к утеплителю.

Виды фасадных термопанелей

Сегодня существует множество различных термопанелей с поверхностью из клинкера, так как это популярный строительный материал.

В качестве клинкерной панели применяют следующие размеры: 300*150мм или 240*71мм. Что касается термопанелей, то тут размеры значительно больше и обычно превышают метр в длину. Часто производители выпускают панели 1000*700мм или 1130*65мм, при толщине 0,9 см. В качестве утепляющего слоя служит материал толщиной от 4 до 8 сантиметров.

При монтаже клинкерной панели обязательно использовать специальный цементный раствор, который скроет места соединения и укрепит будущую конструкцию. Как правило, в раствор добавляют колера, чтобы достичь единого цвета с облицовочным материалом. Важно помнить, что клинкерная плитка имеет более полусотни различных оттенков.

Следует разделить все клинкерные термопанели на три большие категории:

  1. Термопанели с пенополиуретаном (ППУ) – это очень прочная конструкция, если учитывается правильный технологический процесс при производстве. Во время производственного процесса, на такую плитку из клинкера заливается пенополиуретан, далее плита разрезается на необходимый размер. Процесс несложный, однако, требует точности соблюдения пропорций на заводском оборудовании.
  2. Термопанели на пенополистироле (ПСБ) – плитку из клинкера устанавливают в специальную формочку, сверху ее засыпают гранулами пенополистирола. В формочку подается сильный пар, что приводит к плавлению пенополистирола, который крепится в течение нескольких минут к клинкеру.
  3. Термопанели на экструзионном пенополистироле – данный вид плиты изготавливается с помощью компьютерной программы. Панели такого типа не только прочны и долговечны, они хорошо переносят высокие перепады температур. Но их главный недостаток это высокая стоимость относительно других вариантов.

Фасадная термопанель с клинкером

В строительной сфере термопанель с клинкерной плиткой появилась совсем недавно, однако за такой короткий промежуток времени она быстро получила популярность. У фасадной клинкерной термопанели есть целый ряд преимуществ:

— красивый внешний вид, что делает дом оригинальным;

— затраты при эксплуатации минимальны, либо вообще отсутствуют;

— материал полностью натуральный, соответственно он не вредит окружающей среде и человеку;

— легкость обработки и монтажа;

— небольшой вес, как следствие, малое воздействие на фундамент дома;

— отличные теплоизоляционные свойства, что позволит экономить на энергии;

— долговечность и надежность во время эксплуатации;

— огромный ассортимент фактур.

Монтаж фасадной термопанели

Монтаж клинкерной термопанели можно разделить на четыре этапа. Для отделки среднего загородного дома у бригады строителей уйдет около месяца работ. Самое сложное во время отделки – подготовка поверхности для последующего крепления плит.

  1. Для начала сверяется диагональ стен, и устанавливаются специальные маяки, чтобы плиты крепились ровно.
  2. Согласно маякам следует прикрепить горизонтальные профили, теперь крепится ряд панелей. Проводятся работы только слева направо, швы обязательно заполняются монтажной пеной. На верхнюю часть плиты желательно наносить клей, чтобы последующие ряды крепились  лучше.
  3. После установки ряда обязательно заполняются все швы при помощи монтажной пены.
  4. По окончанию работ, образовавшиеся швы между панелями заполняются фасадной затиркой под цвет панелей. Важно чтобы во время проведения работ была положительная температура воздуха.

Заключение

Сегодня возникает много дискуссий по обустройству фасада здания без вентиляции. Однако работы можно проводить, если они будут гарантированно высокого качества. Если выполнить крепление плит качественно, то влага никогда не попадет под плиты и не испортит каркас конструкции. Особое внимание стоит уделить отделке оконных и дверных проемов, где требуется максимальная герметизация. После установки безвентиляционной фасадной системы периодически необходимо осматривать стыки и места, где может проходить вода.

Но все же лучше выбирать отделку фасада с вентиляционным зазором, в таком случае пароизоляция не позволит скапливаться воде. Поэтому в последнее время все специалисты отдают предпочтение при отделке дома из SIP панелей фасадным системам с вентиляционным зазором.

Внимание! Вентиляционный зазор представляет собой сложную систему, которая не только имеет пространство между основной стеной и фасадной панелью, здесь также продумана система вентиляции. Поэтому обрешетка прибивается вертикально, чтобы воздух заходил из щелей снизу и проходил к щелям в верхней части.

При наличии пучинистого грунта на участке, где расположен дом, отделку винтового фундамента лучше сделать также с зазором. В противном случае отделка может быть повреждена в зимнее время года, когда грунт увеличится по размерам. Дополнительно не рекомендуется делать на таком грунте забирку цоколя, это может приподнять строение.

1 | 2 | 3

Руководство архитектора по конструкционным теплоизоляционным панелям

Архитекторы: продемонстрируйте свой следующий проект через  Architizer  и подпишитесь на нашу  вдохновляющую рассылку новостей .

Структурные изолированные панели (SIP) существуют с 1930-х годов, когда они были изобретены инженерами Лаборатории лесных товаров в Мэдисоне, штат Висконсин. Если бы не Олден Б. Доу, ученик Фрэнка Ллойда Райта, который экспериментировал с технологией сэндвич-панелей в 1950-х годах и построил первые дома из пенополистирола в Мидленде, Миннеаполис, в 1951 году, этот великолепный строительный материал, возможно, не стоял бы там, где он стоит сегодня. .

Несмотря на то, что SIP существуют уже почти столетие, в последние годы они привлекают все больше внимания архитекторов, заинтересованных в создании высокоэффективных и энергоэффективных ограждающих конструкций зданий. Благодаря своей гибкости и возможности формования SIP сегодня все чаще используются в жилых, коммерческих и промышленных проектах. На этой неделе компания Architizer поговорила с Бекки Сьюзен и различными представителями Ассоциации структурных изоляционных панелей (SIPA), чтобы узнать о широте возможностей этого удивительно временного строительного материала.

Поиск производителей SIP

Museum of Outdoor Arts Elements House от MOS Architects представляет собой модульное здание из SIP. Он был разработан для работы независимо от коммунальных служб за счет интеграции пассивных систем и производства энергии на месте.

Материалы для конструкционных изоляционных панелей

Структурные изолированные панели состоят из внутреннего слоя изоляционной пены, которая обычно зажата между панелями из ориентированно-стружечной плиты (OSB). В то время как изоляционная пена может состоять из различных материалов, наиболее распространенным материалом является пенополистирол (EPS). Другие изоляционные материалы включают XPS и полиуретан. «В конечном итоге SIP обеспечивают простоту и эффективность для дизайнеров», — сказала Сьюзен. «Вместо сборки стен, крыши и пола, состоящей из 7-12 продуктов и трудозатрат на их правильную установку, SIPS завершает ограждающую конструкцию здания за 3 этапа».

Процесс производства пенополистирола; изображение через EPS Foam Pro

Пенополистирол (EPS): Пенополистирол — это тип изоляции с закрытыми порами, который производится с использованием пара для расширения маленьких шариков полистирольного полимера.Эти шарики превращаются в более крупные изоляционные блоки различной плотности, которые затем можно разрезать на бесконечные формы и размеры. Являясь одним из самых универсальных видов изоляции, доступных сегодня на рынке, пенополистирол используется для крыш, стен и полов.

Одним из преимуществ EPS является то, что он очень легкий, так как в основном состоит из воздуха и имеет минимальное водопоглощение. Кроме того, пенополистирол является высокоэффективной изоляцией, которая поддерживает постоянный уровень термического сопротивления и значение R, которое не ухудшается с течением времени.В среднем для производства пенополистирола требуется на 24% меньше энергии, чем для производства изоляции из стекловолокна с эквивалентным R-значением. Для получения дополнительной информации о EPS посетите отраслевой альянс EPS.

Структурная теплоизоляционная панель; Изображение через Korwall

Ориентированно-стружечная плита (OSB): OSB — это тип инженерной древесины, аналогичный древесностружечной плите. Он формируется из перекрестно ориентированных слоев тонких прямоугольных деревянных полос, спрессованных и склеенных вместе с помощью воска и клея на основе синтетической смолы.Конечный продукт состоит примерно из 95% древесины и 5% воска и смолы.

OSB широко используется в строительной отрасли благодаря своим превосходным несущим свойствам. Кроме того, поскольку OSB можно производить из быстрорастущих, малоиспользуемых и часто менее дорогих пород древесины, это представляет собой эффективное использование сырья. По данным Ассоциации структурных изолированных панелей (SIPA), «около 85-90 процентов бревна можно использовать для изготовления высококачественных строительных панелей, а оставшуюся часть — кору, обрезки и опилки — можно преобразовать в энергию, целлюлозную стружку или коровая пыль.

SIP M3 HOUSE от ian hsu – gabriel rudolphy

Эстетика

Поскольку конструкционные изолированные панели обычно являются скрытыми компонентами здания, их эстетическая ценность часто считается вторичной по сравнению с их огромными эксплуатационными характеристиками. Тем не менее, одним из самых больших преимуществ SIP является то, что они производятся в соответствии со спецификациями. SIP могут быть изготовлены практически для любого проекта здания; их возможности для настройки безграничны.

Резиденция SIPS от Kieron Gaits Architects; Изображение предоставлено Kieron Gaits Architects

SIPS Residence от Kieron Gait Architects — это один проект, заслуживающий внимания, в котором SIP использовались для сокращения времени строительства и трудозатрат. Тем не менее, архитекторы также решили отметить панели OSB за их эстетическую ценность, используя их в качестве движущей силы во всей палитре внутренних материалов проекта. В результате получается теплое и светлое пространство, которое видно насквозь без такой отделки, как штукатурка или краска.

Университет Монтаны, Центр коренных американцев, созданный A&E Architects и Glen & Glenn Architects, использует SIP-стены и SIP-крышу для экономии энергии и устойчивости всего здания; Изображение предоставлено SIPA

Профили: SIP конструктивно прочнее, чем традиционные конструкции с деревянным каркасом, поэтому в большинстве зданий SIP не требуется использование системы ферм.«Преимущества этого дизайна продолжаются и продолжаются», — сказала Сьюзен. «Отсутствие ферменных систем делает соборные потолки легким делом, добавляя дополнительные лофты, а парящие потолки — легким элементом для включения в дизайн». Брайан фон Олворден из Wright Engineering также отметил, что «угловые окна, окна от пола до крыши, двойные консольные крыши, стены треугольной формы, геодезические купола и даже стены футбольного поля — это лишь несколько примеров» уникальных, не возможности линейного дизайна, которые можно использовать с SIP.

Структурные изолированные панели также известны своей способностью создавать четкие прямые линии, которые не изгибаются и не изгибаются. «Вот почему SIP устанавливаются примерно на 50% быстрее, чем каркасные конструкции», — сказал Брайан Осборн из Space SIPS. «Абсолютно плоская плита, которую нельзя скрутить или закрутить, легче установить с точностью». Сьюзен также добавила, что «корпус, полы и столярные изделия устанавливаются быстрее на прямых поверхностях, что устраняет необходимость в подкладке для размещения на регулярно изогнутых поверхностях.

Размер: Панели изготавливаются размером 8 на 24 фута, что означает, что целые секции стен и крыши могут быть установлены быстро и с очень коротким временем высыхания.

Поиск производителей SIP

Модель дома Evoke Quadrant от Quadrant Homes показывает, как SIP и другие энергосберегающие технологии могут снизить счета за коммунальные услуги для домовладельцев; Изображение предоставлено SIPA

Производительность

Инфильтрация воздуха: В среднем до 40% тепла в доме может быть потеряно из-за утечки воздуха. Конструкции, интегрирующие SIP в стены, полы и крыши, вносят определенную степень единообразия во все интерфейсы здания, что означает меньшую утечку воздуха и большую согласованность по всей конструкции. По словам Сьюзен, «SIP-панели в 15 раз более герметичны, чем традиционные деревянные каркасы. Таким образом, энергия, используемая для обогрева и охлаждения дома, остается внутри оболочки. Для сравнения, деревянные и стальные каркасные конструкции теряют большое количество нагретого и охлажденного воздуха и, следовательно, требуют дополнительных энергоресурсов.”

«Проекты Net Zero, Positive Energy и Passive в основном полагаются на SIP в своих проектах. Эффективная энергетическая оболочка в сочетании с возобновляемыми источниками энергии, такими как солнечная и геотермальная, создают структуры, которые не берут энергию из сети. Многие из них действительно могут отдавать сетке».

Изображение Эрика Томаса предоставлено SIPA.

Срок строительства: Поскольку конструкционные изолированные панели изготавливаются в соответствии со спецификацией, они могут помочь значительно сократить время строительства на стройплощадке. В свою очередь, это означает снижение затрат на рабочую силу и большую вероятность того, что проект останется в рамках бюджета.

Стоимость: Osborn и Von Allworden согласны с тем, что один из основных мифов о SIP-панелях заключается в том, что они стоят дороже, чем обычные каркасы. «Часто, особенно в девелоперских проектах, при принятии решений доминирует стоимость квадратного фута», — сказал Осборн. «Это правда, что первоначальные затраты на SIP больше, чем просто каркас. Но это сравнение не рассматривает долгосрочные затраты на коммунальные услуги. Разработчики не заботятся о затратах на послепродажную эксплуатацию, когда достаточно просто соблюдать существующие нормы и предписания.Архитекторы должны информировать своих клиентов и строителей о снижении будущих затрат и представлять их как фактор продажи».

HVAC:  Очень важно согласовать вашу систему HVAC с использованием SIP. Люди часто недооценивают высокие изоляционные и воздухонепроницаемые свойства SIP, которые позволяют создать значительно меньшую систему ОВК, чем вы могли бы ожидать. «Как правило, SIP экономят 55% затрат на отопление и охлаждение, — говорит Сьюзен. «Это значительное снижение эксплуатационных расходов для домов, многоквартирных домов и коммерческих помещений.

Резиденция SIPS от Kieron Gaits Architects; изображение через Kieron Gaits Architects

Здоровье жильцов: Благодаря своим воздухонепроницаемым качествам ограждающие конструкции SIP обеспечивают лучшее качество воздуха в помещении. «Более плотные конструкции означают более здоровую внутреннюю среду», — сказала Сьюзан. Кроме того, SIP не содержат летучих органических соединений или других вредных химических веществ, которые могут повлиять на здоровье пассажиров.

Теплоизоляция: Одна из замечательных особенностей конструкционных теплоизоляционных панелей заключается в том, что они предварительно изолированы и нет необходимости покупать или сочетать их с дополнительными изоляционными продуктами.По данным SIPA, «Исследования R-значения всей стены Национальной лабораторией Ок-Риджа (ORNL) показывают, что 4-дюймовая стена из SIP (номинальная) с рейтингом R-14 превосходит стену с каркасным каркасом 2 × 6 с изоляцией из стекловолокна R-19.

Дом из SIP-панелей Алехандро Соффиа

Отходы: Поскольку конструкционные теплоизоляционные панели изготавливаются в условиях, контролируемых на заводе, с использованием передового программного обеспечения для оптимизации и автоматизированной технологии производства, они могут значительно сократить количество отходов, образующихся во время строительства.По словам Сьюзен, «отходы на строительной площадке для проектов SIP сокращаются вдвое».

Одной из текущих проблем, связанных с SIP, является поиск опытных установщиков. «Часто всю работу выполняют одни и те же несколько монтажников, — сказал фон Аллворден. «По мере роста спроса на SIP все больше производителей предпринимают простые шаги, чтобы стать квалифицированными установщиками SIP».

Практический пример

Ridge House от KieranTimberlake, фото от KieranTimberlake

Зеленое строительство: 5 экологически чистых домов, построенных с использованием SIP-панелей

Сегодня, благодаря инновационным стеновым конструкциям, известным как структурно-изолированные панели или SIP, домовладельцы могут пользоваться экологическими преимуществами строительства из дерева без трудоемких процессов и неадекватных энергетических характеристик. Благодаря своим превосходным экологическим характеристикам и способности собираться за пределами площадки SIP-панели являются идеальным способом минимизировать воздействие здания на окружающую среду. Чтобы узнать больше, ознакомьтесь с этими пятью деревенскими домами, построенными из конструкционных теплоизоляционных панелей.

Поиск производителей SIP

Архитекторы: продемонстрируйте свой следующий проект через  Architizer  и подпишитесь на нашу  вдохновляющую рассылку новостей .

SIP-стен | Структурные изолированные стеновые панели

Как SIP-стены вписываются в каркас здания? SIP-стены A Extreme заменяют каркасную изоляционную конструкцию, создавая структурную, чрезвычайно энергоэффективную оболочку здания.Стены SIP имеют сплошную деревянную поверхность, которая имеет решающее значение для прочной основы для гвоздей как для внешней, так и для внутренней отделки. Внутренняя отделка, такая как краснодеревщики, молдинги, напольные покрытия и многое другое, гораздо проще монтировать на SIP-стенах, чем на каркасных стенах, благодаря непрерывной поверхности крепления. Это обеспечивает большую гибкость дизайна для краснодеревщиков и плотников, поскольку они больше не ограничены расширениями, заканчивающимися шпильками.

Просто как пазл… Основная процедура установки на стену
  • Всегда начинайте с угла
  • Поместите первую панель на нижнюю пластину и заподлицо с внешним краем здания
  • Удерживая панель примерно по отвесу внутрь и наружу по лицевой стороне, отвесьте внешнюю панель строго вертикально и прибейте гвоздями с обеих сторон (в это время она легко встанет сама по себе)
  • После нанесения надлежащего герметика на швы, расположите панель с другой стороны угла над ее нижней пластиной, плотно прижав к первой панели, и прибейте гвоздями (в это время две панели не прикреплены друг к другу)
  • Выровняйте и прикрепите панели в углу
  • Одна панель будет работать долго, а другая панель будет упираться в предыдущую
  • Затем панели крепятся «Большими SIP-шурупами» через более длинную панель (прямо внутри габаритного бруса, расположенного в углу) и в габаритный брус во второй панели
  • Большие винты SIP размещаются примерно в 3″ от верха и низа стены, а затем на расстоянии не более 2 футов от центра или в соответствии с чертежами деталей для этой конкретной работы
Хотите узнать больше о SIP-стенах Extreme? Посетите нашу техническую библиотеку или свяжитесь с нами. Мы будем рады помочь вам с вашим следующим проектом!

Структурные изолированные панели (SIP) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждений зданий. Структурно-изолированные панели — это вариант сборки корпуса, который может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают возможность высыхания ограждения, уменьшая его способность восстанавливаться после непреднамеренного проникновения воды.Такая воздухонепроницаемая сборка с большим термическим сопротивлением может привести к получению высокопроизводительного и прочного ограждения, если оно детализировано и построено правильно, или может привести к быстрому гниению и разрушению основной конструкции здания, если оно детализировано или построено неправильно. Ссылка Building Science Corporation Building Science Insight BSI-028: поток энергии через корпуса.

История

Рис. 1: Пример SIP-панелей, используемых в качестве заполнения с каркасом из конструкционной стали, школа Сильвис, штат Иллинойс.
Фото: Steven Schaefer Associates, Inc.Консультации инженеров-строителей

Лаборатория лесных товаров в Мэдисоне, штат Висконсин, в 1935 году представила идею того, что сейчас известно как структурно-изолированные панели (SIP). Прототипы панелей лаборатории состояли из элементов каркаса, обшивки из фанеры и ДВП, а также изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и испытаны через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал форму конструкционных теплоизоляционных панелей в усонских домах, построенных в 1930-х и 1940-х годах.В 1952 году Олден Б. Доу создал первые SIP-панели с пенопластовым сердечником, которые были запущены в массовое производство к 1960-м годам. (Морли)

Сегодня SIP представляют собой сборные строительные компоненты для использования в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный барьер для воздуха и пара, а также повышенное значение теплопроводности по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сравнимы с более традиционными методами строительства, если учитывать экономию, связанную с трудозатратами, отходами материалов и энергоэффективностью.(Морли)

Описание

Структурные изолированные панели состоят из изолированного пенопластового сердечника между двумя жесткими плитами обшивки. Пенопласт обычно представляет собой один из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. В случае PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными обшивочными плитами являются ориентированно-стружечные плиты (OSB).Другие материалы для обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиту из оксида магния, обшивку из стекловолокна, гипсовую обшивку и композитные конструкционные сайдинговые панели.

Рисунок 2: Типовой SIP с OSB и EPS.
Источник: www. жилье.com

Рис. 3: SIP из листового металла.
Источник: www. steelsipconstruction.com

У каждого материала оболочки и типа пены есть свои преимущества и недостатки. Тип выбранного SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов обшивки и пены.

Таблица 1: Таблица типов оболочки

Тип оболочки Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Несущий подшипник; легко доступны; проверено; большой размер панели до 8 x 24 фута Подвержен плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить от термитов; сложная основа для большинства распространенных стыковочных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонного материала Должна быть из оцинкованной или нержавеющей стали; не несущий
Фанера Боковая прочность Наличие; цена; ограниченный размер панели; подвержен плесени и снижению структурной прочности при воздействии влаги в течение длительного периода времени; не огнестойкий; необходимо лечить от термитов
Фиброцементный сайдинг Устойчив к плесени, термитам и огню Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон Устойчив к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсовая обшивка из стекловолокна Устойчив к термитам и огню Не структурный; ограниченный размер панели
Композитные конструкционные панели сайдинга Устойчив к плесени и термитам; доступны предварительно загрунтованные материалы Неогнестойкий

Таблица 2: Таблица типов сердечников

Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничиваются только производителем пенопласта; доступность; быстрее всего модифицировать в полевых условиях; самый безопасный пенообразователь Произведено с ГБЦД*
Экструдированный полистирол (XPS) Сила; водостойкий Наличие; производится с ГБЦД*
Пенополиуретан (PUR) Самое высокое значение R/дюйм; прочность, водостойкость Самый дорогой; труднее изменить ограничения по толщине; слизняк; доступность; производится с использованием хлорфосфатных антипиренов**

*ГБЦД: гексабромциклододекан – бромированный антипирен, классифицируемый Европейским Союзом (программа REACH) как стойкий, способный к биоаккумуляции и токсичный (PBT).
**Не так опасны, как большинство бромированных антипиренов, но все же существуют опасения для здоровья и окружающей среды.
Источник: Отчет BuildingGreen Insulation Report

Таблица 3: Технические характеристики пенопласта

Тип пены* Пенополистирол Пенопласт XPS Пенополиуретан
Плотность в панели (фунт/фут 3 ) 0,90 1,5 2,3 – 2,5
Прочность на сжатие при деформации 10 % (psi) 10 20 35
Значение R/дюйм при 75°F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный огнестойкий ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Общий вспениватель Пентан ГФУ—134a ГФУ—245fa

* Большинство производителей SIP используют 0. 95 минимальная плотность.

Основы

Структурное проектирование и строительство
SIP

ведут себя аналогично стальной колонне с широкими полками в том смысле, что пенопластовый сердечник действует как стенка, а оболочка реагирует как полки. При осевых нагрузках обшивка реагирует аналогично тонкой колонне, а сердцевина из пенопласта действует как непрерывная распорка, предотвращающая коробление панелей. Точно так же, как широкие полки увеличивают прочность с увеличением глубины, более толстые заполнители приводят к более прочным панелям при сжатии и изгибе.(Морли)

СИП

рассчитаны на сопротивление не только осевым нагрузкам, но и сдвиговым нагрузкам, а также внеплоскостным изгибающим нагрузкам. Способность панелей сопротивляться двухосному изгибу и поперечному сдвигу позволяет использовать их в качестве крыш и полов. SIP-панели приемлемы для использования в качестве несущих стен во всех категориях сейсмостойкости. Инженер-строитель должен определить, требуется ли дополнительная конструктивная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из SIP-панелей, имеет четыре этажа.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и поэтому на нижних этажах сложнее достичь открытых пространств. Часто большие конструкции SIP полагаются на вторичную систему каркаса из стали или дерева, чтобы удовлетворить требования к беспрепятственному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, тонколистовой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под СИП-панели обязательно должен быть ровным.Существует небольшая терпимость к дифференциальной осадке. Если есть смещение основания, это повредит герметик стыков панелей, что может привести к проникновению влаги. Допустимые допуски на прогиб, установленные производителем панелей и герметиков, следует учитывать при проектировании фундамента. Незначительные дефекты можно устранить с помощью тщательной и квалифицированной установки.

Рис. 4: Коньковая и фронтонная концевая лента/прокладка SIP. Фото: SIPschool

Конструкция соединения необходима для структурных и долговечных характеристик.Одним из особых недостатков SIP-панелей является проникновение воздуха изнутри в местах стыков или проходов. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя обшивки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, который особенно подвержен влиянию влаги.

Особое внимание следует уделить правильному дизайну стыка, и при правильном выполнении в полевых условиях проблемы с проникновением воздуха будут устранены. Первичная конструкция соединения обычно включает уплотнения по толщине панели, как правило, распыляемую пену или прокладки.На стыках должен быть перелив распыляемой пены, что указывает на полную герметизацию шва, как показано на рисунках ниже. На внутренней поверхности панели следует предусмотреть дополнительное вторичное уплотнение из ленты или прокладки, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика в стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 6: Пример SIP, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в швах SIP, Winter Park, CO.
Фото: CW Associates, PLLC, (Архитектура CWA)

Двумя наиболее широко используемыми соединениями панелей являются плоскостные шлицы и блочные шлицы. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставляемых в прорези в пенопласте непосредственно внутри каждой обшивки SIP. Шлиц блока представляет собой тонкую и узкую СИП-сборку, которая вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение обеспечивают непрерывную пенопластовую сердцевину поперек панелей, что исключает проникновение воздуха в стыки.Если конструктивно требуется, стыки панелей могут быть усилены одним или несколькими 2-мя деревянными шпильками или брусом из ламинированного шпона (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Еще одно стыковое соединение, механические кулачковые замки, создают более плотное соединение между панелями, но составляют лишь небольшой процент рынка. Кроме того, кулачковые замки можно устанавливать только из полиуретана, потому что для замков требуется более высокая прочность на растяжение, чем при использовании других пеноматериалов, а пена должна расширяться и схватываться вокруг фланцев замка.При любом типе соединения шов вдоль обшивки должен быть покрыт сплошным слоем пенного герметика и/или панельной ленты.

Отверстия могут быть в любом месте внутри панели, в том числе по краям и углам. Пена панели может быть утоплена, чтобы принять 2x заголовка пиломатериала. Тем не менее, панели могут быть усилены в перемычках, чтобы во время строительства не требовалась дополнительная конструкция. Внутренняя панель и пенопласт могут быть вычтены, чтобы обеспечить карманы балок для балок крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент ограждения, должно быть надлежащим образом загерметизировано.

Канавки для сантехники обычно располагаются в обрамленном каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические каналы диаметром от 1 дюйма до 1-1/2 дюйма могут быть встроены в SIP на этапе производства. Пена наносится в любые зазоры, образовавшиеся после монтажа электропроводки.

Рисунок 10: Пример SIP-панелей, используемых для стеновых и кровельных панелей, а также обшивки стены на внешней панели для вентиляции и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Другие непредвиденные проходы, сделанные в панелях во время строительства, должны быть сделаны на 1 дюйм больше в диаметре, чем проходная труба, чтобы можно было нанести пенный герметик.

Стандартная толщина стеновых панелей составляет 4-1/2 дюйма и 6-1/2 дюйма. Самый большой размер панели на сегодняшний день составляет 9′ x 24′. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркас из стоек для неортогональной геометрии.

Панели крыши обычно имеют толщину 10-1/4 дюйма и 12-1/4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут иметь толщину до 12-1/4 дюймов. Панели PUR и PIR могут иметь толщину до 8-1/4 дюймов. Панели торцевых стен для различных профилей крыши могут быть изготовлены из SIP-панелей.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют воздухонепроницаемой оболочки здания, а здание SIP с правильно герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с воздуходувкой в ​​помещении со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными кабельными каналами и электрическими розетками по сравнению с идентичной комнатой со стойками 2×6, обшивкой из OSB, изоляцией из стекловолокна и гипсокартоном показали, что SIP конструкция пропускает на 90% меньше протечек, чем конструкция со шпильками. (СИПА, ОРНЛ)

R-значение всей стены стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой SIP-стены составляет 14. Значение R для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. по установке ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому значению R-ценности всей стены SIP-стен по сравнению с обычными стенами из металлических и деревянных стоек.(СИПА, ОРНЛ)

Таблица 4: Типичные R-значения SIP для цельной стены

Толщина EPS ЭПС ПУР
Плотность в панели (фунт/фут 3 ) 0,90 1,5 2,3-2,5
4 1/2 дюйма 13,1 17,7 22,7
6-1/2″ 19,9 27,2 35,1
8-1/4″ 26. 0 35,5 46,0
10-1/4″ 32,9 45,0 нет данных
12-1/4″ 39,8 54,6 нет данных

Таблица 4 Примечания:

  1. Основан на 8-футовой стене с одинарной нижней плитой, двойной верхней плитой и одинарной полосой 2X вокруг грубых отверстий.
  2. Основано на шлицевом, блочном шлицевом или кулачковом замковом соединении панели.
  3. Значения относятся только к панелям и не включают вклад отделочных материалов.
  4. Значения будут варьироваться в зависимости от высоты стены и количества черновых отверстий.
  5. В случае применения на крыше использование деревянных шлицов уменьшит эти значения.

Влагозащита : Поскольку вспененный наполнитель SIP действует как пароизоляция, атмосферостойкий барьер должен быть проницаемым, чтобы панели обшивки SIP могли высыхать наружу. Для обеспечения надлежащей сушки SIP рекомендуется непрерывное воздушное пространство между дренажной плоскостью и внешней облицовкой, а также вентиляционные отверстия в верхней и нижней части стен для обеспечения конвективного потока воздуха.Это также относится к SIP, используемым в качестве конструкции крыши. Воздух должен иметь возможность проходить под кровельным материалом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей, а также другие пазы должны быть должным образом герметизированы и/или зашпаклеваны для предотвращения проникновения влаги.

Необходимо уделять особое внимание деталям, которые гарантируют, что проникновение воздуха из салона никогда не достигнет внешнего слоя оболочки.

Для зон, подверженных затоплению, водонепроницаемые материалы обшивки, такие как цементные или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP-панели с обшивкой из OSB вступают в контакт с водой, структурную целостность панелей можно сохранить, если быстро выставить OSB на просушку.

Пожарная безопасность : Поскольку большинство конструкций SIP относится к конструкции типа V, где стены SIP являются несущими, соответствие требованиям NFPA 285 не применяется. В настоящее время, по-видимому, не проводилось испытаний NFPA 285 для стеновых конструкций из SIP. Обратитесь к консультанту по оболочке здания, если вы планируете использовать конструкцию SIP, где может потребоваться испытание NFPA 285.

Акустика : SIP изолируют от высокочастотного шума лучше, чем от низкочастотного. СИП не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукоизоляции.

Материал/отделка Долговечность : Требования к крепежным элементам для наружной облицовки и внутренней отделки зависят от производителя панели; обратитесь к спецификациям производителя для получения этой информации. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней поверхностью панели и наружной обшивкой. Это позволяет панелям высыхать, когда водяной пар попадает в панель.

Ремонтопригодность : Качество СИП задается на этапе производства. Надлежащее ламинирование и гладкие поверхности и кромки гарантируют, что SIP-панели могут выдерживать длительное использование, при условии, что структурные покрытия должным образом защищены от деградации. Важно отметить, что если влага вызывает ухудшение состояния обшивки, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем только изношенная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие принципы работы с деталями

  • Форма внешней оболочки здания SIP ограничена только дизайнерским воображением. (См. рис. 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для панелей стен и крыши в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

  • SIP могут принимать любой тип правильно спроектированной внешней облицовки.
  • Стыки, пустоты и проходы SIP-панелей должны быть герметизированы сплошным пенным герметиком, прокладками и SIP-лентами. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
  • Проверьте требования к пролету SIP и ограничениям конструкции. (См. рис. 1, 14, 16 и 17)
  • Проверка гвоздей, шурупов и кулачков SIP — схемы крепления, типы крепежа и требования к расстоянию.(См. рис. 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянном каркасе, Брекенридж, Колорадо.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом в виде шпунта и паза (T&G), озеро Алькова, штат Вайоминг.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом окне с каркасом из ферменных балок, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 17: Пример SIP, используемых для стеновых и кровельных панелей, демонстрирующий соединения и обвязку подвесных балок из микролама и фермы, а также проводку, Glacier Park, CO.
Фото: CW Associates, PLLC, (CWA Architecture)

  • Обеспечьте внешние системы вентиляции/дренажа на крыше и стенах.
  • Не предусматривать сантехнику в наружных стенах SIP. (См. рис. 10)
  • Координат любой в SIP электрике.
  • Надлежащим образом герметизированные SIP обеспечивают барьеры для воздуха, пара и тепла.
  • Деталь непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пены, лент и прокладок. (См. рис. 4, 5 и 6)
  • Обеспечьте водонепроницаемость наружных стен и крыш (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и воздухонепроницаемость всех стыков.
  • Обеспечьте соответствующие системы гидроизоляции на всех наружных проемах и проходах ограждающих конструкций.
  • Надлежащим образом спроектированные системы HVAC необходимы для обеспечения воздухонепроницаемости и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

  • Фундамент и/или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
  • Детальные рабочие чертежи должны быть предоставлены производителем для согласования и соблюдения Общих принципов работы с деталями, как указано выше.
  • Обшивка SIP-панелей
  • должна иметь сплошную несущую опору.Проверьте установку несущих плит SIP для этой опоры.
  • Группа разработчиков проекта должна рассмотреть любую резку SIP в полевых условиях.
  • Герметизация стыков SIP-панелей пеной должна быть проверена на непрерывную полную глубокую герметизацию. Обычно правильный монтаж пенного герметика можно наблюдать по пене, просачивающейся в стыках, которые необходимо очистить от внешней поверхности панели. (см. рис. 5, 6)
  • Внутреннее избыточное воздушное уплотнение обычно выполняется с помощью прокладок, размещенных над опорными точками, распыленной пеной и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панелей, для долговременного сцепления с панелями. Обратите внимание, что ОСБ особенно проблематична для большинства распространенных строительных лент. (См. рис. 4, 5 и 6)

Извлеченные уроки

Опубликованные отчеты о крышах Джуно, Аляска (см. список публикаций ниже) описывают доказательства того, что проникновение воздуха внутрь помещения через стыки SIP-панелей крыши указывает на преждевременный износ верхней части OSB-обшивки стыков кровельных панелей. Общий вывод группы специалистов по строительству заключался в том, что повреждение влагой произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления логистикой и строительством

Срок службы : Ожидаемый срок службы компонентов, сопрягаемых с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. д.

Полевой макет : Для всех SIP-стен требуется макет проектной сборки. Это лучше всего выполнить в виде небольшого выбранного участка конструкции до полного производства строительства, чтобы была возможность внести изменения в проект на основе наблюдения за макетом на месте.

Полевой осмотр SIP-стен : Требовать полевого наблюдения за установкой SIP-стен и их компонентов для обеспечения качества изготовления и монтажа SIP-стен.

Координация рабочих чертежей : Требовать рабочих чертежей для установки стен SIP, показывающих все прилегающие строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, крепления, и указывать последовательность работ.

Стеновые системы

SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт отсутствует в команде проекта.

Другие соображения

Хотя общее время изготовления и сборки конструкции из СИП меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-координация должны быть определены до изготовления SIP.

Установка окна

аналогична установке деревянной рамной конструкции. Чтобы обеспечить правильную установку, следует ознакомиться со спецификациями производителя.

В СИП-панелях

производства США больше не используются клеи с мочевино-формальдегидной смолой в OSB-панелях. Пенопластовые сердцевины на 98 процентов состоят из воздуха и изготавливаются с использованием вспенивающих агентов, не содержащих хлорфторуглеродов.

Правильно построенная конструкция SIP будет герметичной; поэтому от механической системы требуется вентиляция свежим воздухом, чтобы предотвратить проблемы с влажностью внутри и накопление загрязнителей воздуха в помещении.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они были зарегистрированы в SIPA и/или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить некачественную установку SIP бригадой, не знакомой с продукт.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным заявкам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графика и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в исследованиях и понимании механизмов разрушения ограждений зданий.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных строительных норм и правил, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соответствие рекомендациям производителей и признанным отраслевым стандартам, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие сведения можно просмотреть в Интернете в формате Adobe Acrobat PDF, щелкнув значок PDF
