Утепление стен фасадов снаружи пенопластом в Воронеже

Для утепления жилища можно использовать разные материалы ― стекловату, полиуретан, минеральную вату или ленточную паклю, если речь идет об отделке дома из бруса. Многие владельцы домов и квартир прибегают именно к утеплению стен пенопластом. Этот материал отличается относительной простотой в монтаже, имеет хорошие звуко- и теплоизоляционные свойства, не пропускает воду.

Правильный монтаж пенопласта способствует экономии на отоплении до 30%. В жаркую погоду он защищает стены дома от перегревания, сохраняя внутри помещения комфортный микроклимат.


Внешнее или внутреннее?

Чаще всего пенопласт используют для наружного утепления. Чем толще утепляющий слой, тем лучшими теплоизоляционными свойствами он обладает. Монтаж толстой теплоизоляции на внутренние стены ведет к уменьшению пространства комнат, поэтому в жилищах с небольшой площадью этот способ нежелателен.

Установка плит из пенопласта снаружи дома поможет не только утеплить, но и защитить его от влаги. Проникая внутрь стен и замерзая зимой, она ведет к образованию трещин и постепенному разрушению постройки.

Особенности материала

Пенопластовые листы изготавливают на основе стирола. В процессе вспенивания он превращается в гранулы, внутри которых находится углекислый газ, придающий материалу низкие теплопроводные свойства.

Разновидность пенопласта ―экструдированный пенополистирол, делают из готовых гранул, которые нагревают, а затем пропускают через специальную насадку. Экструдированные листы лучше обычного пенопласта по всем характеристикам, однако стоимость такого материала выше.

Необходимые инструменты и материалы

Чтобы утеплить жилище пенопластом изнутри или снаружи, потребуется подготовить следующие материалы:

  • Пенопласт.
  • Цементная шпаклевка.
  • Грунтовка глубокого проникновения.
  • Финишная грунтовка.
  • Армирующая сетка.
  • Клей для фиксации армирующей сетки.
  • Клей для пенопласта.
  • Цокольный профиль.
  • Отделочные материалы для облицовочных работ.
  • Дюбели.

Рассчитывая количество утеплителя, следует предусмотреть запас около 10% на возможные ошибки.

При расчете количества шпаклевки необходимо учитывать состояние стен: если они неровные и в трещинах, то штукатурки потребуется больше. Количество клея зависит от его типа, а также от вида и количества утеплителя.

Из инструментов понадобятся:

  • Ножницы, строительный нож.
  • Валик, широкая кисть или маклавица.
  • Широкий шпатель.
  • Дрель или перфоратор.
  • Уровень, отвес.
  • Молоток.
  • Маркер для нанесения разметок.

Подготовка

Процесс подготовки начинается с демонтажа кондиционеров, водосточных труб, вентиляционных решеток. Если на кирпичном доме имеются украшения в виде выступающих кирпичей, которые обрамляют карнизы и окна, их потребуется аккуратно сбить.

Подготовка рабочей поверхности включает следующие этапы:

  • Удаление штукатурки. Если штукатурный слой держится прочно, его можно оставить. В противном случае ее сбивают зубилом.
  • Удаление старой краски. Если дом окрашен масляной краской, которая способствует снижению адгезивных свойств, ее потребуется снять. Для удаления можно использовать строительный фен или механический способ.

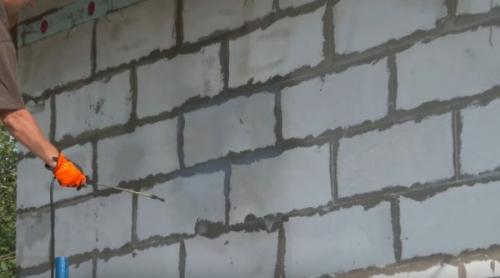

  • Грунтовка. Все трещины и неровности тщательно обрабатывают грунтовкой глубокого проникновения, используя маклавицу или широкую кисточку. Если во время грунтования на маклавице остается много штукатурного песка, то потребуется нанести 2 слоя грунтовки: первый ― из пульверизатора, а второй смешивают с ПВА и наносят кистью.
  • Выравнивание. После полного высыхания грунтовки вооружаемся правилом, отвесом или длинным шнуром, и придаем поверхности идеально ровный вид. Для этого используется цементная шпаклевка для наружных работ.

Если на поверхности имеются большие вмятины и углубления, пенопласт не будет плотно прилегать к стене. А если ударить по утеплителю в месте вмятины, он легко сломается. Выпирающие участки также способствуют образованию пустот под утепляющими плитами.

Участки с цементной шпаклевкой снова обрабатывают грунтовкой и дожидаются ее полного высыхания.

Подготовка пенопласта

ЭПС, или экструдированный пенополистирол, имеет гладкую поверхность, к которой плохо пристает смесь. Клеящий раствор, с помощью которого осуществляется монтаж утепляющих плит, хорошо пристает либо к обычному пенопласту, либо к листам ЭПС с шершавой поверхностью. Чтобы сделать их шероховатыми, можно использовать:

  • Металлическую жесткую щетку.
  • Строительный нож.
  • Валик для гипсокартона с игольчатой поверхностью.

Проще всего работать с валиком ― его достаточно прокатить по плитам с обеих сторон. При отсутствии такого инструмента на плитах делают борозды ножом или железной щеткой.


Игольчатый валик

Чтобы во время установки утеплителя не тратить время на подготовку каждого листа, рекомендуется заранее подготовить необходимое количество материала.

На строительных рынках можно найти ЭППС с рифлеными поверхностями, которые отличаются хорошими адгезивными свойствами и не требуют предварительной обработки.

Отделка откосов, отливов, подоконников

Прежде, чем приступать к монтажу утеплителя, потребуется установить внешние подоконники ― отливы, и зашить внешние откосы. Отливы крепят к специальной выемке в пластиковом окне, при этом нужно учитывать толщину пенопластового листа.

Подоконник должен выступать за готовую стену примерно на 3-4 см ―это позволит защитить ее от намокания при стекании дождевой воды. Слишком широкий выступ, более 4 см, делать не стоит, поскольку во время сильного дождя он будет создавать громкие звуки.

Так, если толщина слоя утеплителя составляет 5 см, то нужно делать отлив шириной 11 см: 5 см ― толщина пенопласта, 1 см ― слой армированной сетки и штукатурки, и 3-4 см оставляют для выступа. А если планируется дополнительная отделка здания, то необходимо учесть толщину слоя облицовочного материала.

Если окно было установлено на стартовый профиль, то полость под подоконником потребуется заполнить клеевой смесью, штукатуркой или кусочками пенопласта, смешанными с клеевым раствором. Если эту полость не заполнить, то под подоконником будет образовываться конденсат. Накапливаясь, влага начнет стекать в дом или внутрь утеплителя.

Для обустройства отмостки можно использовать монтажную пену, которая отлично поглощает шумы во время дождя. После подпенивания на подоконник устанавливают кирпичи или другой груз, и оставляют их на 3-4 часа.

Совет: Снимать с подоконника защитную пленку рекомендуется только после окончания всех работ.

Утепление стен пенопластом снаружи

Для утепления внешних откосов окон используют самый тонкий пенополистирол: он не должен закрывать стекла и раму. Обрезать его заподлицо со стеной нельзя ― дополнительные 1-1,5 см позволят облегчить процесс стыковки с основным утеплителем.

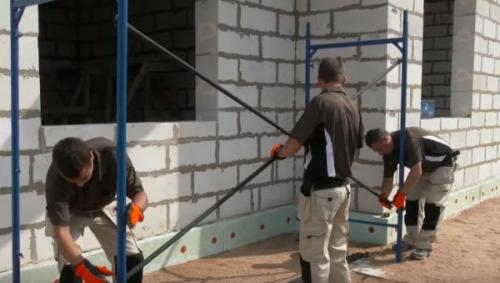

Установка стартового профиля

Крепление стартового профиля ― обязательный этап при подготовке к работам по утеплению. Профиль предотвратит сползание плит, посаженных на клей, а также поможет ровно установить все листы пенопласта.

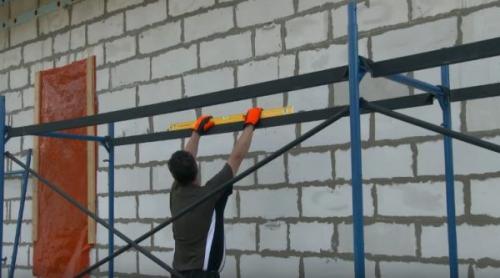

С помощью гидравлического уровня определяют точную линию фиксации профиля: на внешние углы дома наносят разметку, а затем по этой разметке натягивают шнур.

Ширина стартового профиля должна соответствовать ширине утеплителя. Его фиксируют с помощью дюбель-гвоздей размером 6 мм, которые располагают на расстоянии около 30 см друг от друга. Соединять профиля внахлест нельзя ― это приведет к деформированию конструкции при температурных перепадах.

Для соединения стартовых планок используют специальные пластиковые соединители. Стыки профилей на углах соединяют угловыми соединителями, или с помощью косых срезов.

Монтаж утеплителя

Процесс установки утеплителя включает следующие этапы:

  • Замешивание клеящего состава.
  • Нанесение на пенопласт.
  • Фиксация утеплителя дюбелями.

Приготовление клея

Клеевой состав замешивают порциями, поскольку в течение 1,5-2 часов он загустевает и становится непригодным к использованию.

Замешивают его следующим образом:

  • В емкость подходящего размера наливают воду.
  • Засыпают в емкость небольшое количество сухого состава.
  • Включают дрель с насадкой-миксер и, тщательно перемешивая состав, медленно добавляют остальной клей.
  • Смесь взбивают миксером до полного исчезновения комочков.
  • Приготовленный состав оставляют для набухания на 5 минут, а затем снова перемешивают его дрелью.

В процессе работы он может загустеть. В таком случае его нужно снова перемешать насадкой-миксером.

Важно: Добавлять воду в готовый состав нельзя.

Нанесения клея на плиты

Способ нанесения на листы зависит от наличия на рабочей поверхности вмятин, трещин. Если она ровная, то он наносится на все основание плиты с помощью зубчатого шпателя с размером зубов гребенки 10:10 мм.

  • Поверхности с перепадами до 1,5 см ―на пенопласт клеящий состав наносят по периметру, отступая от краев на 20 мм. Слой клеевого состава также составляет 20 мм. Для фиксации центральной части утеплителя прокладывается 5-7 маячков размером около 100:100 мм.
  • Неровности менее 1 см ― по периметру и по всей площади наносятся клеем пунктирные линии шириной 30-40 мм. Клеевым раствором должно быть покрыто не менее 50-60% площади утеплителя. Когда его плотно прижмут к стене, состав распределится по всей поверхности.

Совет: Чтобы избежать образования воздушных пробок, необходимо наносить клеем именно пунктирные, а не сплошные линии.

Один из способов нанесения клея

Приклеивание плит

Сразу же после нанесения клея плиту необходимо приклеить к рабочей поверхности и плотно прижать к соседнему листу. Выступающий из стыков быстро убирают, пока он не успел затвердеть.

Монтаж осуществляется снизу вверх. Первый ряд должен располагаться идеально ровно, его устанавливают на цокольный профиль.

Выкладку следующего ряда лучше всего осуществлять в шахматном порядке, или со смещением стыков в сторону на расстояние не мене 20 см.

После установки каждого листа утеплителя проверяют правильность его положения при помощи строительного уровня. Для контроля отклонений от плоскости используют правило, контрольный шнур. Если плита приклеилась неровно, ее лучше снять, удалить старый клей и нанести свежий.

Если между полотнами пенопласта образовались зазоры шириной более 20 мм, их заделывают строительной пеной или кусками утепляющего материала.

Крепление дюбелями

Спустя 2-4 дня, когда клеевой состав полностью высохнет, пенопласт дополнительно фиксируют пластиковыми дюбелями со шляпкой- зонтиком. На 1 м² пенопластового листа закрепляют по 6-8 дюбелей. Их ввинчивают в каждый угол плиты, на расстоянии 200 мм от краев, а остальные распределяют в центре, по всей ее площади.

Крепление уплотнителя при помощи дюбелей

Длина дюбелей зависит от типа рабочей поверхности:

  • Ячеистые блоки ― 12 см.
  • Кирпич ― 9 см.
  • Бетон ― 5 см.

Совет: Для работы с пенопластом лучше использовать дюбели с пластиковыми стержнями, поскольку металлические могут привести к появлению мостиков холода.

Шляпки-зонтики не должны выступать над поверхностью пенопласта более, чем на 1 мм.

Монтаж армирующей сетки

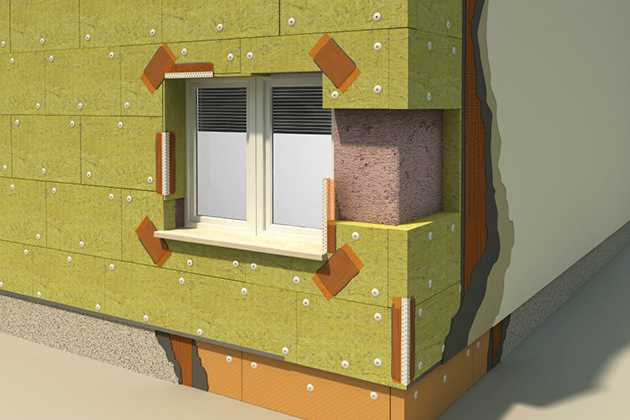

Во избежание образования трещин в углах дома, в проемах дверей и окон, эти места необходимо дополнительно усилить армирующей сеткой. Также необходимо использовать дополнительную сетку при утеплении нижней части фасада.

Для армирования откосов и внешних углов применяются специальные алюминиевые уголки с перфорацией, по краям которых закреплены полосы армирующей сетки.

Уголок с армирующей сеткой

Чтобы закрепить такой уголок, его вместе с сеткой обрабатывают клеевой смесью и придавливают к пенопласту шпателем. Выступающий сквозь сетку и отверстия перфорированных уголков клей разглаживают шпателем.

Нанесение клея на армирующую сетку

После обработки всех углов и откосов необходимо дождаться полного высыхания, а затем отшлифовать пенопласт крупной наждачкой.

Теперь можно приступать к укладке основного слоя армирующей сетки. Ее фиксируют специальным клеевым составом, который наносится на утеплитель слоем 2 мм.

Сетку нарезают на куски, соответствующие высоте рабочей поверхности, и прикладывают к слою клеевого раствора. Полутерком аккуратно разглаживают и прижимают сетку, а остатки раствора убирают шпателем. Натягивать и сильно прижимать сетку к утеплителю не нужно ― она должна располагаться между теплоизоляцией и стеной.

Сразу же после укладки сетки можно приступать к нанесению еще одного слоя раствора толщиной 2-3 мм. Он должен полностью скрыть сетку и все неровности. Когда раствор высохнет, поверхность заделывают шпаклевкой, а через 24 часа ее можно затирать, если планируется красить.

Второй армирующий слой необходимо прокладывать на участках с повышенным риском повреждения фасада ― на въезде в гараж, возле крыльца.

После затирки фасад обрабатывают грунтовкой, вид которой зависит от типа отделки: для покраски и нанесения декоративной штукатурки предусмотрены разные виды грунтовок.

Так, специальная грунтовка для штукатурки улучшает адгезию, защищает от проникновения влаги, образования пятен плесени. Подбирать ее необходимо в тон.

Советы

Прежде, чем приступать к монтажу пенопластового утеплителя, следует ознакомиться с некоторыми нюансами, которые помогут выполнить работу правильно на всех ее этапах, избежать досадных ошибок.

  • При отсутствии достаточного опыта лучше начать обшивать пенопластом самую ровную стену, которая расположена в самом незаметном месте. По мере приобретения опыта можно переходить к монтажу утеплителя на других стенах.
  • Перед покраской или штукатурными работами окна, двери, коммуникации, расположенные снаружи дома, следует обтянуть полиэтиленовой пленкой, закрепив ее малярным скотчем. Это позволит защитить их от загрязнения. На отмостку можно прикрепить картон или целлофан.
  • Монтаж верхней части фасада лучше делать со строительных лесов, которые потребуется соорудить заранее. Они должны быть прочными, удобными. Леса рекомендуется располагать в 20-30 см от стены.
  • Проводить работы по утеплению фасада допускается только при плюсовой температуре (выше 5 ˚С). В сильную жару, при температуре выше 25 ˚С, работы проводить также не стоит. Оптимальная влажность воздуха ― 80%.
  • ЭППС и обычный пенопласт нельзя длительное время оставлять на солнце. Поэтому, не позднее чем через 1-2 дня после закрепления материала, его нужно закрыть армирующей сеткой и оштукатурить. Оставлять пенопласт под дождем и сильным ветром также нельзя. По этой причине монтаж теплоизолирующего материала на стены рекомендуется проводить поэтапно: сначала утепляют и оштукатуривают один участок стены, затем постепенно переходят к другим.

Если обшить теплоизолирующим материалом сразу весь дом, то он будет находиться под открытым солнцем 1-2 недели, до полного завершения работ по армированию и оштукатуриванию.

Если же оставить пенопласт на фасаде на более продолжительное время, то он начнет желтеть и «пылить». В таком случае поврежденный верхний слой придется ошкуривать крупной наждачкой.

Нельзя оставлять пенопласт под дождем ― он обладает способностью напитываться влагой и портиться.

Наши преимущества

ТермоФасад является именно такой компанией, предоставляющей только качественную продукцию от известных брендов.

Мы предлагаем:

  1. Большой выбор товаров.
  2. Доступные цены.
  3. Только высококачественную продукцию.
  4. Быструю доставку товаров во все регионы Центральной России.

Заказать строительное сырье, приспособления и отделочные средства для того, чтоб утеплить любое строение — выгодно у нас.

Ниже представлена одна из наших работ:


пенопласт| толщина слоя пенопласта| толщина пенопласта| цены обшивки пенопластом в 2021 году| монтаж пенопласта своими руками| свойства пенопласта| теплопроводность пенопласта| недостатки пенопласта| плотность пенопласта| шаг обрешетки пенопласта| толщина выравнивающего слоя для пенопласта| утеплители из полистирола| инструкция| пеноплекс| плюсы пенопласта| установка пенополистирольных плит| минвата| паропроницаемость пенопласта| пеноплекс|

Оформление фасадов частных домов пенопластом пенополистиролом

В наше время оформление фасадов частных домов пенопластом (пенополистиролом) стало таким же обычным делом, как и оформление зданий общественного типа. Все благодаря именно дешевизне и удобстве работы с пенопластом.

Фасад является «лицом» здания и от него зависит первое впечатление о доме и о людях там проживающих. Дом с невзрачным и непрезентабельным фасадом отбивает всяческую охоту войти в него.

Перед тем как приступить к работе по украшению фасада своего дома, необходимо тщательно продумать его будущий образ, выбрать материал, который должен отвечать всем требованиям: долговечность, вес, стоимость, богатство выбора.

Благодаря современным технологиям заказать оформление фасада загородного дома не составляет больших трудностей. Существует множество вариантов фасадных отделок: виниловый сайдинг, камень, штукатурка, и конечно фасадный пенопласт.



Рассмотрим плюсы и минусы некоторых материалов для декоративной отделки фасадов частных и загородных домов

Полиуретан – легкий, а значит, не нуждается в дополнительном усилении конструкции.
Его минусы: высокая цена, боязнь солнца, небольшой выбор форм.

Бетон – прочный, многообразие форм, возможность использовать оформление из бетона в качестве несущей конструкции.
Минусами этого материала можно считать его вес и высокую цену.

Гипс – экологичный материал и имеет большое разнообразие форм.
Но и недостатков у этого материала немало: не переносит перепадов температуры, большой вес, дорогой материал, и при монтаже работать с ним непросто.

Очень интересно смотрится оформление фасадов частных домов в России в классическом стиле с колоннами и лепниной.

И если раньше подобные украшения делались из бетона, то теперь все чаще его заменяют на более современный фасадный пенополистирол.

Изделия из пенопласта внешне очень похожи на бетон, но в то же время, он лёгкий и удобный в работе.

Пенополистирол обладает рядом достоинств, что делает его привлекательным материалом, для того чтобы заказать оформление фасада частного дома именно из него.

1. Он долговечный и может продержаться практически также долго, как и дом.
2. Благодаря своему небольшому веса его монтаж не требует дополнительной несущей конструкции.
3. Декоративным элементам из пенопласта можно легко придать любую форму.
4. Стоимость оформление фасада коттеджа отделкой пенополистиролом обойдется вам намного дешевле по сравнению с другой продукцией.

Но, конечно, какой бы вы ни решили купить материал для фасада частного дома, необходимо понимать, что отделочные работы надо доверить специалистам в этом деле.



Команда профессионалов компании «Архитек» избавит Вас от всех хлопот и трудностей на всех этапах оформления фасада Вашего загородного коттеджа или частного дома в городе.

Заказать каталог продукции

Заказать обратный звонок:

УТЕПЛЕНИЕ ФАСАДА С ПРИМЕНЕНИЕМ ВСПЕНЕННОГО ПЕНОПОЛИСТИРОЛА

24.04.2015

Фасад является не только лицом здания, но и защитой от внешних температурных и атмосферных воздействий. Фасадная облицовка принимает на себя все агрессивные воздействия окружающей среды, будь то ледяной дождь или палящее солнце. Для обеспечения комфортного микроклимата в помещении, в совокупности со снижением расходов на отопление и кондиционирование, все большее распространение получили системы утепления фасадов.

Одной из наиболее распространенных систем отделки фасада является так называемая система «мокрый фасад». Название обусловлено тем, что каждый последующий слой системы можно наносить не дожидаясь полного высыхания предыдущего слоя, т. е. «мокрым по мокрому», тем более что все компоненты фасадной системы, за исключением утеплителя и пластиковых комплектующих, содержат воду. Эту систему еще называют «теплый дом», «штукатурный фасад с утеплением», а ее максимально корректное название звучит следующим образом: СФТК (система фасадная теплоизоляционная композиционная) с наружным защитно-штукатурным слоем.

На сегодняшний день более пятидесяти известных производителей строительных материалов предлагают сертифицированные должным образом системы утепления фасадов на пенополистироле и минеральной вате, включающие все необходимые материалы и технологические решения для утепления фасадов. Для достижения идеального резуль- тата следует быть внимательным к выбору производителей фасадных систем и технологий, отдавая предпочтение компаниям, предоставляющим помимо материалов еще и дополнительные сервисы: помощь в теплотехническом расчете требуемой толщины утеплителя, техническое сопровождение строительно-монтажных работ, удаленную техническую поддержку.

«Пассивный дом» — мировая тенденция. Снижение энергозатрат при улучшении качества жизни — тенденция последнего десятилетия и в России. Для новых зданий все начинается с продуманного проектирования, а в реконструкции существующих зданий ключевым моментом является наружное утепление. Утепление фасада — первый и самый доступный шаг к значительному снижению энергопотерь, а соответственно, энергосбережению. Экономия достигается не только благодаря снижению затрат на отопление, но и благодаря уменьшению необходимости охлаждать помещение в жаркие летние дни. Здания сохраняют не только тепло зимой, но и прохладу летом. Исходя из экономических показателей, пенополистирол на сегодняшний день является самым быстроокупаемым и технологичным утеплителем, а штукатурный фасад — самой бюджетной сертифицированной фасадной системой.

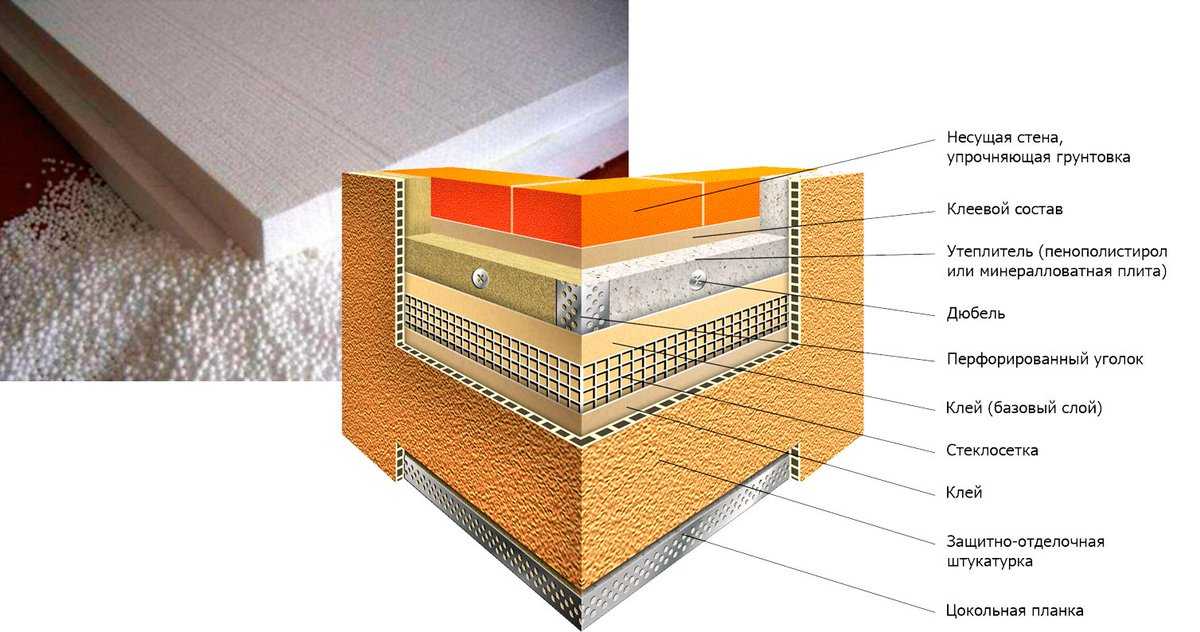

Рассмотрим структуру системы утепления «мокрый фасад» (см. рис.). Перед нами весьма сложная многослойная конструкция. На основу фасада последовательно наносятся и скрепляются между собой элементные слои, входящие в систему.

Рассмотрим «пирог» стены снизу вверх:

а) на строительное основание наносится грунтовка, ее задача — повысить адгезию к основанию;
б) теплоизоляционная плита — пенополистирол специальной фасадной марки, обычно в обозначении марки присутствует буква «Ф»;
в) теплоизоляция приклеивается к стене специальным штукатурно-клеевым составом, далее дополнительно крепится к стене дюбелем с тарельчатой головкой;
г) на плиту теплоизоляции наносится штукатурно-клеевая смесь, в которую утапливается армирующая щелочестойкая стеклосетка, на которую вновь наносится штукатурно-клеевая смесь;
д) на прогрунтованный базовый армирующий слой наносится декоративная штукатурка с последующим окрашиванием или же декоративная штукатурка, не требующая дальнейшего окрашивания.
Можно выделить три основных слоя системы «мокрый фасад».

Теплоизоляционный слой  — плиты из теплоизоляционного материала с низкими характеристиками по теплопроводности. Чаще всего монтаж системы «мокрый фасад» производят с применением плит из пенополистирола или минеральной ваты определенной плотности. Этот слой необходим для обеспечения утепления ограждающей конструкции, его толщину определяют теплотехническим расчетом, а тип материала — противопожарными требованиями. Фасадные системы на пенополистироле существенно выгоднее, но имеют определенные ограничения, касающиеся применения на зданиях повышенного уровня пожарной безопасности, таких как детские, медицинские и прочие здания. На жилых, в т. ч. многоквартирных и многоэтажных домах фасадные системы на пенополистироле должны монтироваться с противопожарными рассечками из минераловатных плит. Частные дома все чаще утепляют пенополистиролом.

Перед приклеиванием утеплителя поверхность основания очищают, а при необходимости выравнивают.  При наличии выступов и локальных неровностей выступы стесывают, а впадины заштукатуривают. Существенные неровности можно нивелировать, подбирая толщину утеплителя таким образом, чтобы в местах впадин использовать более толстые плиты, а в местах выступов — плиты, минимально допустимые по проектному теплотехническому расчету.

Для теплоизоляционного слоя используют следующие материалы.

Пенополистирол. В системе «мокрый фасад» используется пенополистирол специальных фасадных марок и произведенный по специальной технологии из проверенного сырья, прошедший огневые испытания по ГОСТ 31251 (ППС 16 Ф* (дано обозначение фасадной марки в соответствии с новым ГОСТ 15588-2014, который вступает в действие с 1 июля 2015 г.) плотностью 16,5–18,5 кг/м3). Именно по результатам огневых испытаний системе присваивают класс пожарной опасности К0, который и дает право применять горючий утеплитель в теплоизоляции фасадов зданий.

Минераловатная плита. Так как утеплитель в системе является несущим элементом, используются плиты плотностью 120–170 кг/м3. Помимо этого существуют решения с плитами из стекловолокна. Утеплитель приклеивает-ся к стене и дополнительно фиксируется дюбелями.

Армирующий слой состоит из специального минерального штукатурно-клеевого состава, армированного устойчивой к щелочи сеткой. Он обеспечивает защиту теплоизоляционного слоя. Данный слой принимает на себя возможные механические и ветровые нагрузки, являясь защитным для утеплителя. Данный слой рассчитан на весь срок эксплуатации фасада, его толщина составляет 3,5–6 мм. Сетка должна располагаться в середине слоя. В тех случаях, когда внешней облицовкой будет служить камень или клинкерная плитка, рекомендуется использование более плотной стеклосетки (240–320 г/м2 вместо 165 г/м2), а в качестве утеплителя — исключительно пенополистирол за счет гораздо больших показателей по разрыву слоев.

Штукатурно-клеевой состав служит связующим элементом системы. Производители систем утепления фасадов предлагают несколько различных вариантов клеевых составов для «мокрого фасада»:

  • разные модификации клея для приклеивания минераловатных и пенополистирольных плит;
  • различные клеевые составы для приклеивания утеплителя и создания армирующего слоя.

Многие производители предлагают универсальный клеевой состав, который подходит как для приклеивания утеплителя, так и для создания базового армирующего слоя. Данный вид продукции незначительно дороже, но использование универсального клеевого состава вполне оправданно с точки зрения удобства использования материалов.

Декоративный слой — грунтовка и декоративная штукатурка. Для подобного вида работ применяют минеральные штукатурки с последующей окраской фасадными паропроницаемыми красками либо полимерные, силиконовые, силикатные, акриловые или силоксановые штукатурки, окрашиваемые в массе. Декоративный слой может иметь разную структуру по рисунку и величине зерна. Этот слой защищает теплоизоляцию от внешних воздействий (осадков, ультрафиолетового излучения и т. п. ). Более того, именно он определяет внешний вид фасадов.

Декоративная фасадная штукатурка представляет собой отделочный материал, применяемый при окончательной отделке фасада дома. Так как финишный слой контактирует с внешней неблагоприятной средой, фасадная штукатурка должна обладать рядом особенностей:

  • влагостойкость и стойкость к атмосферным воздействиям. Фасадная штукатурка непосредственно контактирует с осадками в виде дождя и снега, поэтому успешно должна противостоять этим неблагоприятным факторам. С одной стороны, финишное покрытие не должно пропускать внутрь воду, с другой — должно обладать хорошей паропроницаемостью;
  • хорошая паропроницаемость — необходимое качество фасадной штукатурки. Этот показатель отвечает за вывод влаги из стен дома наружу. Во время зимнего периода влага неизбежно накапливается внутри утеплительной системы. Необходимо, чтобы накопившаяся за зимний период влага была своевременно удалена из утепляющей системы. Если показатель паропроницаемости штукатурки будет недостаточен и влага все же останется внутри фасадной системы, очень скоро фасад дома будет разрушен;
  • морозостойкость  — еще одно обязательное качество фасадной штукатурки. В условиях нашего климата это требование к материалу очевидно;
  • высокая механическая прочность.

Штукатурный фасад в России массово применяется около 15 лет.  Этот срок еще очень мал для того, чтобы делать какие-либо определенные выводы. За это время монтажники успели не только получить необходимый опыт, но и наделать ошибок. Из-за этого у большинства потенциальных заказчиков возникло предубеждение, что штукатурные фасады склонны к образованию трещин и нуждаются в регулярном ремонте.

Более показательным выглядит европейский опыт, где большинство фасадных систем без каких-либо ограничений монтируется на пенополистирол, а средний срок службы такого штукатурного фасада составляет 25–30 и более лет. И даже после этого фасадная система, возможно, будет нуждаться лишь в косметическом ремонте внешней поверхности.

Опыт зарубежных коллег свидетельствует, что штукатурный фасад с пенополистиролом, даже без дополнительных противопожарных рассечек, применим на зданиях любой категории ответственности, в частности, на многоквартирных жилых домах, административных зданиях, школах и детских садах.

Практика применения штукатурного фасада в Австрии и Германии существенно более длительная, что позволяет делать исчерпывающие выводы о характеристиках и сроках службы утеплителя. Фасадные системы на пенополистироле составляют более 80 % от общего количества всех утепляемых здесь штукатурных фасадов.

Лабораторные испытания на климатическую устойчивость отечественных и западноевропейских научных центров также свидетельствуют о том, что в штукатурных фасадных системах самым долговечным и технологичным утеплителем является пенополистирол.

Таким образом, при неукоснительном соблюдении требований к монтажу и применении качественных фасадных систем, при условии использования качественного и технологичного утеплителя штукатурный фасад не только обеспечит эстетичный вид зданию на долгие годы, но и позволит более эффективно расходовать средства.

А. Дудин



преимущества и недостатки — 7 против 8

В этом материале: плюсы и минусы пенополистирола. Просто, подробно и понятно. Возможно, эта статья изменит ваши планы относительно утепления дома. Читайте и комментируйте. В конце статьи — опрос читателей.


Заинтересовались пенопластом? Решили применить его для обустройства своего дома? Тогда сейчас мы вам расскажем, какие преимущества и недостатки есть у пенополистирола.

Рассматривать будем в основном на примере обычного ПСБ-С. Начнем с плюсов, а потом перейдем к минусам этого материала. Расскажем абсолютно всё, ничего не скрывая. Кстати, почитайте также отзывы потребителей о пенопласте.

Итак…

Преимущества пенопласта (пенополистирола)

1. Низкая цена

Пожалуй, это самый важный плюс данного материала, как утеплителя. Сейчас на рынке есть много других утеплителей, которые по целому ряду свойств превосходят пенопласт. Однако во многих случаях все-таки именно стоимость утепления занимает первостепенное место. В результате чего во многих случаях выбор падает именно на пенопласт. Уж очень привлекает сумма денег, которую можно сэкономить, благодаря использованию этого материала.

2. Хорошая теплоизоляция

Это также важное преимущество пенополистирола. По своим показателям теплоизоляции он превосходит большинство других утеплителей. За счет этого при использовании пенопласта можно обойтись наименьшей толщиной утеплителя. Тогда как при использовании других материалов, их толщина (для достижения такого же значения теплоизоляции) может быть в разы больше.

С этим тесно связана и следующая особенность.

3. Малый вес

Это очень легкий материал (благодаря технологии его изготовления). И за счет этого (а также высоких теплоизоляционных свойств), например, при утеплении дома, создается минимальная нагрузка на фундамент и стены.

Это также важное преимущество пенопласта. Особое значение оно приобретает при утеплении многоэтажных зданий. Этажей много, а фундамент-то один!

4. Многофункциональность и широкая сфера применения

Этот материал используется для утепления самых различных объектов. Так, если говорить о домах, то его применяют для утепления стен, цоколя, пола, потолка.

При этом существует несколько вариантов утепления тех или иных объектов.

Эта особенность делает пенополистирол практически универсальным утеплителем. Исключение — утепление дома изнутри — для этого пенопласт лучше не использовать.

5. Долговечность

Срок службы действительно весьма высок. Это уже проверено на практике. Конечно, при условии, если этот материал защищен от воздействия солнечных лучей, грызунов и других негативных факторов.

При соблюдении соответствующей технологии утепления, этот материал способен прослужить 30 лет и более. Тем более если используется качественный пенопласт, от честных производителей.

Не секрет, что сейчас на рынке встречается и низкосортный материал, который изготавливают без соблюдении всех необходимых норм. В этом случае, конечно, о высокой долговечности говорить не приходится.

Однако если брать во внимание качественный пенополистирол, то срок службы его довольно высок. По данному показателю он превосходит некоторые другие утеплители.

6. Высокая устойчивость против грибков, различных микроорганизмов

Чем хорош пенопласт еще, так это тем, что он искусственного происхождения. А значит — уж никак не привлекает каких-либо микроорганизмов. То есть, они не заводятся в нем и не размножаются, как в той же древесине. И, например, от плесени, которая будет расположена в непосредственной близости, пенопласт разрушаться не будет.

Еще один плюс данному утеплителю.

7. Простота монтажа

Любой строитель, который хоть раз работал с пенополистиролом, скажет, что с ним легко работать. Этот материал легко режется, подгоняется под нужные формы, размеры. Например, утепление стен дома снаружи с помощью пенопласта делается просто и быстро. Чего не скажешь о некоторых других видах утепления.

Однако на этом достоинства пенополистирола заканчиваются. И теперь приступаем к рассмотрению минусов — недостатков пенопласта. К сожалению, их не так уж и мало.

Сразу подчеркнем: мы — не производители пенополистирола. Поэтому расскажем вам всю правду, ничего не скрывая.

Итак…

Недостатки пенопласта

1. При горении выделяет ядовитые вещества

Углубляться в химические процессы мы сейчас не будем. Скажем лишь то, что эти вещества очень токсичны и опасны.

Кстати, некоторые производители этот факт всячески скрывают. В Интернете можно даже встретить сказки о том, что мол:

«Пенопласт при горении выделяет не больше вредных веществ, чем обычная древесина…»

Знайте: это не правда!

На костре люди с древних времен жарили мясо, овощи, готовили другую пищу. При этом сидели возле костра, грелись.

А случае с пенопластом… такое даже в страшном сне не приснится! При горении выделяются очень опасные для жизни вещества. Как можно по вредности приравнивать этот материал к древесине?

Есть немало случаев, когда люди отравились именно газами, которые выделялись при горении пенополистирола. Есть и трагические случаи (Google и Яндекс вам в помощь).

Поэтому настоятельно НЕ советуем вам использовать этот материал внутри жилых помещений. Учитывайте высокую пожароопасность. Электрическая проводка, возгорание бытовых приборов. .. Всякое может быть. Ведь даже небольшого возгорания пенопласта достаточно для того, чтобы выделились опасные вещества. Зачем вам такое нужно?

Если уж и решили, например, утеплить дом с помощью этого материала, тогда делайте это только снаружи. Изнутри ни в коем случае не утепляйте!

И даже если вы будете утеплять дом снаружи, то обязательно оградите пенопласт от случайного возгорания. Позаботьтесь не только о своем здоровье, но и о здоровье окружающих людей.

Всякий ли пенопласт одинаково горит?

Нет. Есть обычный пенопласт, который при контакте с огнем легко воспламеняется и продолжает гореть, даже сам по себе.

И есть самозатухающий пенополистирол, который не поддерживает горение (любимая фраза многих производителей пенопласта). Мол, «горение не поддерживает, самозатухает, значит этот материал не опасен».

Да, самозатухающий пенопласт сам по себе гореть не будет. Однако если рядом будут находиться другие материалы, которые будут хорошо поддерживать горение (например, дерево), то самозатухание ничего не даст. Такой пенополистирол под действием стороннего огня будет продолжать гореть и все также выделять вредные, токсичные вещества.

Тем более — есть важный момент! Не каждый самозатухающий пенопласт может быть на самом деле самозатухающим. Дело в том, что сейчас на рынке встречается немало низкосортных материалов, изготовленных с большими отклонениями от технологических норм.

Иными словами, на упаковке может быть написано, что материал самозатухающий, а на самом деле этот не так. Такой пенопласт и сам по себе может прекрасно гореть. Обман потребителей!

Поэтому всегда при покупке требуйте сертификат качества, отдавайте предпочтение только надежным, проверенным производителям.

2. Выделение вредных веществ даже при небольших температурах

Нужно учитывать, что с течением времени пенополистирол (особенно низкосортный) способен выделять в атмосферу немалое количество вредного вещества — стирола. Особенно это проявляется в помещениях, в которых воздух подвергается интенсивному нагреву (например, кухня, баня).

Поэтому запомните: никакого утепления внутри помещений! И никакие декоративные пенополистирольные плиты клеить на потолок мы вам не советуем. Думайте о своем здоровье и о здоровье ваших детей!

3. Создает паробарьер

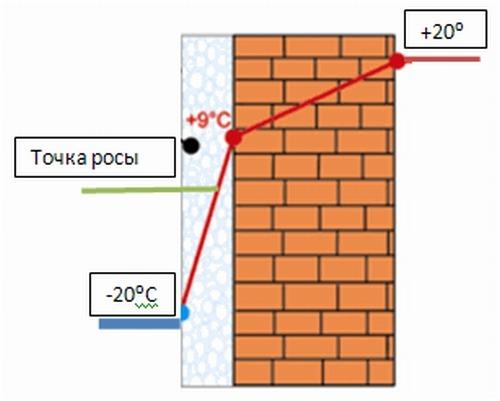

Как известно, в помещениях с течением времени накапливается водяной пар, который стремится выйти наружу (на улицу). По мере накопления, пары идут вверх и в стороны, стремясь пройти через стены и потолок здания. И, как говорится, если «стены и потолок дышат», то в таком случае всё будет в порядке — водяной пар постепенно выйдет наружу, не создавая в доме сырости.

А вот если на пути встречается материал, который не пропускает пар (или пропускает, но плохо), то ситуация будет иная. Это приведет к тому, что водяной пар не сможет нормально выходить из помещения наружу. Из-за этого будет сыро, окна будут покрываться конденсатом, может появиться плесень, неприятный запах и т.д. Словом, микроклимат в помещении ухудшится.

Так вот… пенопласт как раз и является таким материалом, который создает паробарьер — препятствует выведению водяного пара наружу. Это будет особо заметно, если, например, этим материалом утеплены не только стены, но и потолок.

Да, некоторые говорят о том, что якобы пенопласт (к примеру, ПСБ-С) имеет нормальную паропроницаемость, достаточную для выведения пара. Однако на практике, как правило, оказывается иначе.

Так, если сравнивать характеристики стены, выполненной из красного кирпича, с показателями такого пенопласта, то паропроницаемость второго будет заметно ниже — 0,11 против 0,05 Мг/(м*ч*Па).

Не говоря уже о экструдированном пенополистироле, который создает практически нулевую паропроницаемость. По сути, таким материалом можно утеплять только железобетон, который также практически не пропускает пар — 0,03 Мг/(м*ч*Па).

В идеале, если стена состоит из нескольких материалов, то паропроницаемость по направлению изнутри-наружу должна увеличиваться или хотя бы оставаться одинаковой. И если в каком-то месте происходит резкое уменьшение показателя паропроницаемости, это неизбежно ведет к скоплению влаги в толще стены. Эта влага со временем будет негативно влиять на микроклимат в помещениях. Аналогично — и с потолком.

Можно ли как-то бороться с этим недостатком пенопласта?

Да, можно. Для этого нужно обеспечить в доме качественную систему вентиляции. А это — дополнительные затраты, причем немалые.

4. Гигроскопичность

Это свойство материала поглощать влагу. Конечно, в плане гигроскопичности пенополистирол лучше многих других утеплителей. Например, он впитывает гораздо меньше влаги, чем минеральная вата. Тем не менее, находясь в воде, некоторую часть влаги пенопласт (обычный) на себя возьмет.

Поэтому для изоляции и утепления сырых помещений, как правило, лучше все-таки использовать экструдированный пенополистирол.

5. Боится солнечных лучей

Под действием ультрафиолетового излучения этот материал разрушается. Причем довольно быстро.

Это нужно учитывать, как при хранении, так и при его непосредственном использовании. Например, после облицовки стен дома, нужно как можно быстрее покрыть утеплитель защитным слоем клея, штукатурки. Нельзя допускать, чтобы месяцами на пенопласт попадали солнечные лучи. Иначе его поверхность будет сильно разрушаться (начнет желтеть и сыпаться).

6. Целый, пока мыши не добрались

Мыши грызут пенопласт, причем весьма активно (об этом мы ранее писали). Если грызуны доберутся до него — «пиши пропало». Будет дырка на дырке. Мыши делают в этом материале норы, обустраивают гнезда для выведения потомства. Видимо, грызунам нравится, что он теплый и его легко грызть.

7. Неустойчив к действию растворителей

Это также нужно учитывать. При попадании на поверхность пенополистирола любых растворителей, он начинает практически мгновенно разрушаться. Как бы растворяется, плавится от их действия.

Поэтому, в случае необходимости покраски этого материала, к выбору краски нужно подойти серьезно. Можно использовать только такие лакокрасочные материалы, в которых нет растворителей. Никаких уайт-спиритов и сольвентов!

8. Низкая устойчивость против механических повреждений

Нельзя сказать, что это большой недостаток пенопласта. Тем не менее, он есть. Что не говори, а этот материал обладает низкой прочностью, легко разрушается при механических воздействиях. Это проявляется не только при монтаже, но и, например, в ходе транспортировки. Нередко можно увидеть листы с неровными краями (присутствуют сколы).

Конечно, этот параметр напрямую зависит от плотности пенопласта. Чем она выше — тем прочность больше. Тем не менее, как ни крути, материал нуждается в дополнительной защите.

Плюсы и минусы пенопласта: делаем выводы

Как видите, недостатков получилось больше, чем преимуществ. Однако мы же обещали вам, что расскажем всю правду, ничего не скрывая. Мы свое обещание выполнили.

А использовать этот материал для ваших целей или нет — решать, конечно, вам. В любом случае, теперь вы знаете обо всех плюсах и минусах пенопласта. А значит — сделаете правильный выбор.

Общий вывод можно сделать следующий.

Да, пенополистирол обладает высокими теплоизоляционными характеристиками, привлекательной ценой и другими достоинствами. Однако нужно также учитывать и те риски, угрозы для здоровья, которые этот материал способен в себе нести. И целесообразность использования пенопласта нужно рассматривать в каждом случае отдельно.

А теперь опрос. Расскажите, что вы думаете об этом материале.

Опрос

Стоит ли использовать пенопласт как утеплитель для дома?Poll Options are limited because JavaScript is disabled in your browser.

Также напишите свое мнение в комментариях.

Пусть ваш выбор будет правильным. Обустраивайтесь с умом!

Vyborstm.ru

Утепление фасада пенополистиролом | Строительный портал

Чтобы сберечь тепло в доме, его необходимо утеплить. В этой статье мы расскажем, как правильно утеплить фасад частного дома при помощи пенополистирола. Сегодня именно этот материал используется чаще всего при утеплении домов, поскольку отличается не только демократичной ценой, но также отличными техническими характеристиками и легкостью в использовании.

Содержание:
  1. Характеристики пенополистирола
  2. Как не прогадать при выборе пенополистирола
  3. Утепление фасада пенополистиролом своими руками

Характеристики пенополистирола

Утепление фасада пенополистиролом не требует никаких особых знаний и навыков. Однако кроме простоты в использовании данный материал также отличается приятной ценой и имеет целый ряд преимуществ.

Итак, основные технические характеристики пенополистирола:

  1. Низкая стоимость. Это одно из самых заманчивых достоинств пенополистирола. Так, стоимость утепления фасада пенополистиролом обойдется дешевле, чем утепление базальтовой ватой.
  2. Легкость монтажа.
  3. Низкая теплопроводность. Теплопроводность пенополистирола толщиной 3 см равняется 43 см кирпича, 25 см пенобетона и 10 см древесины. Если сравнить с минеральной ватой, то коэффициент теплопроводности пенополистирола ниже. Что касается разновидностей данного материала, то самым низким значением теплопроводности обладает экструдированный пенополистирол.
  4. Водонепроницаемость. Так, по сравнению со своим основным соперником на рынке утеплительных материалов – минеральной ватой –  пенопористил практически не впитывает влагу. Данная особенность позволяет утеплителю на протяжении долгих лет сохранять свои свойства. К слову, тут имеется одна интересная особенность: экструдированный пенополистирол при погружении в воду остается практически сухим, в то время как обычный пенопласт впитает в себя около 4% влаги. А вот в случае с паром все происходит с точностью до наоборот – обычный пенопласт имеет нулевую паронепроницаемость, в то время как экструдированный пенополистирол имеет паропроницаемость 0,019-0,015 кг на метр-час-Паскаль. И связано это с тем, что формовка плотного пенополистирола происходит путем разрезания, обычный же пенопласт не режется.
  5. Долговечность. Так как пенополистирол практически неподвержен пагубному воздействию окружающей среды, его срок службы значительно превышает долговечность многих утеплителей. В то же время пенополистирол не переносит прямых солнечных лучей, которые разрушают его и плохо реагирует на большинство продуктов, получаемых путем перегонки нефти, а также на лаки, олифу, скипидар и ацетон.

На просторах интернета можно найти массу положительных отзывов об утеплении фасада пенополистирола, но вот об истинных недостатках данного материала, почему-то все предпочитают помалкивать. А ведь они, эти самые недостатки, действительно есть.

Три мифа о пенопласте и пенополистроле:
  1. Эффект звукоизоляции. Тут вас ожидает некоторое разочарование, так как на самом деле пенополистирол не такой уже идеальный звукоизолянт, как это расписывают фирмы-производители. Так, данный материал не способен защитить помещение от так называемых воздушных шумов, а от ударного шума может спасти только при условии укладки достаточно толстого слоя.
  2. Пожароустойчивость. Как утверждают некоторые специалисты, тут также производители несколько лукавят, используя в характеристиках материала неполные данные по европейским стандартам. Недостаточно правдивы и так называемые тесты с подвешиванием плиты пенопласта. Так, если положить плиту на негорючую поверхность и поджечь ее, то она не потухнет. Причина – раскаленные капли пенопласта, которые образуются при нагревании отдельного куска, перенесут огонь и на оставшуюся поверхность плиты. При таком тесте плита сгорает полностью. Не помогают и  антипирены – гореть плита будет так же хорошо, а вот загораться она будет медленнее. Кроме того, свойства антипирена со временем ухудшаются.
  3. Не выделяет ядовитые пары формальдегида. С данным заявлением производителей можно поспорить – на самом деле пенополистирол выделяет достаточно вредных веществ, если оставить его на воздухе и позволить начаться процессу окисления. При этом обычный пенополистирол будет окисляться быстрее экструдированного.

Минусы пенополистирола видео:

Как не прогадать при выборе пенополистирола

  1. Для утепления фасада выбирайте материал ПСБ-С, марка не ниже 40. Пенополистирол марки 25 и ниже не годится для строительных работ.
  2. Кроме марки также обязательно обратите внимание на плотность – она не должна быть низкой.
  3. Пеноплистирол плотностью более 35 кг/кубический метр может быть изготовлен только методом экструзии. В противном случае его реальная плотность не может иметь показатель выше 17.
  4. Низкосортный упаковочные пенопласт от качественного плотного пенополистирола можно отличить всего лишь надломив его. Так, если на месте разлома вы заметите неровный край и маленькие круглые шарики по его бокам – материал не очень качественный. Пенопласт, изготовленный методом экструзии, в месте разлома будет иметь правильные многогранники, через некоторые из которых и будет проходить линия разлома.

Утепление фасада пенополистиролом своими руками

Как уже писалось выше, утепление фасада пенополистиролом позволит создать тепло и уют в доме по сравнительно недорогой цене. Кроме того, данный материал довольно легок в использовании, а значит, с его монтажом не возникнет никаких проблем. Более подробно о том, как подготовить поверхность и правильно произвести установку утеплителя далее в статье.

В целом, технология утепления фасада пенополитирола заключается в проведении следующих работ:

  • подготовка стен дома;
  • установка цокольного профиля;
  • крепление плит утепления;
  • обработка швов;
  • нанесение штукатурки;
  • нанесение финишниго слоя отделки.
Подготовка стен дома

Если поверхность стены имеет какие-либо неровности необходимо их убрать или же свести к минимуму – до 1-1,5 см.

Убрав все неровности, продолжаем подготавливать поверхность стены к креплению пенополистирола. Если ранее фасад здания был покрашен, то отслоившиеся слои необходимо тщательно зачистить. Если же фасад был покрашен краской ПФ – ее необходимо удалить полностью.

Полностью очистив стену, прогрунтуйте поверхность. Конечно, этот этап можно пропустить, но только при условии, что качество стены – идеальное. То есть, проведя по поверхности рукой, на ладони не должно остаться следов штукатурки. Однако многие специалисты уверены, что даже в этом случае, экономить на данном этапе не следует.

Порядок утепления

Прежде, чем приступать непосредственно к укладке пенополистирола необходимо по всему периметру строения уложить нулевой цокольный профиль. Для этого берем обычную профильную планку и, вооружившись уровнем, крепим ее дюбелями к стене. Цокольный профиль позволит защитить утеплитель от грунтовых вод и осадков.

После того, как цокольный профиль будет прикреплен, можно приступать непосредственно к приклеиванию плит пенополистирола. Если вы утепляете фасад экструдированным пенополистиролом, листы которого имеют гладкую поверхность, то их необходимо будет предварительно подготовить. Ваша задача – сделать поверхность плит более шершавой, чтобы повысить адгезию. В этих целях прекрасно подойдет игольчатый валик и даже обычный канцелярский нож. Обрабатывать поверхность необходимо с обеих сторон.

Для приклеивания пенополистирола нужно использовать специальный клей. Это можно определить по специальной отметке и наклейке на упаковке клея – «для пенополистирольных плит». Наносить его следует равномерным слоем при помощи зубчатого шпателя. При этом лучше всего наносить клей на поверхность стены, а не на лист утеплителя. Если клей, все же, будете наносить на пенополистирол, то делать это необходимо по периметру плиты, но ни в коем случае не по всей поверхности.

Начинать утеплять здание лучше всего с углов, дверных и оконных откосов. Для утепления оконных и дверных откосов, как правило, используют утеплитель тоньше основного. При этом ширина полосы пенополистирола должна равняться ширине откоса и плюс сантиметр. Таким образом, утеплитель будет немного выступать за плоскость откоса, благодаря чему затем хорошо стыкуется с утеплителем фасада. Это позволит вам избежать лишних мостиков холода.

Утепление фасада, как правило, осуществляется снизу вверх. Сами плиты, начиная со второго ряда, и дальше следует укладывать с перевязкой швов, то есть в шахматном порядке. На углах здания выполняется зубчатая перевязка плит утеплителя.

Если утеплитель ложится в два слоя, то клеить его необходимо таким образом, чтобы швы не совпадали. В противном случае в местах совпадения швов образуются мостики холода.

Когда плиты пенополистирола будут приклеены, оставляем их на сутки, чтобы клей успел «схватиться». Далее плиты дополнительно крепятся тарельчатыми дюбелями с металлическими или пластмассовыми гвоздями. При этом для крепления пенополистирола лучше всего использовать именно дюбеля с пластмассовыми гвоздями, так как они не будут образовывать мостики холода.

Крепить дюбеля можно следующим образом – один дюбель забивается в середину плита, а один — в месте стыковки нескольких плит. Однако при любом способе крепления следует придерживаться отступа в 15-17 см от края угла. Длина гвоздя дюбеля должна на 4-5 см превышать толщину утеплителя и толщину клея.

Обязательно следите, чтобы после забивания, шляпка дюбеля не была вдавлена в плиту более чем на пол миллиметра. В случае если дюбель не вошел на всю длину, можно просто обрезать лишнее при помощи кусачек.

После этого как можно скорее выполняется финальная отделка стен, поскольку пенополистирол плохо реагирует на прямые солнечные лучи. Однако перед этим обязательно проверяем плиты на предмет зазоров. Если вы обнаружили, что в процессе монтажа плиты пенополистирола между плитами образовались зазоры, их обязательно нужно заделать при помощи монтажной пены. Если щель более нескольких сантиметров, в целях экономии пены можно использовать также полоски утеплителя.

После высыхания пены, примерно через 4-5 часов, обрезаем излишки и закрываем плиты пенополистирола от солнца. Делается это путем оштукатуривания фасада по сетке либо же путем обшивки вентилируемого фасада.

Утепление фасада пенополистиролом видео:

Оштукатуривание по утеплителю

Оштукатуривание производится специальной смесью для образования защитного слоя или же универсальной смесью, которая одинаково подходит, как для наклейки утеплителя, так и для заделывания защитных слоев.

Оклейку следует начинать производить с откосов и углов. Если у вас нет специальных углов, можно сделать их самостоятельно из основной сетки. Достаточно всего линь отрезать полосу сетки, шириной приблизительно 30 см и сложить ее вдоль. После того, как самодельный угол будет готов, берем смесь и накладываем ее на углы 2-сантиметровым слоем, шириной около 7 см с каждой стороны. Сверху накладывает угол из сетки и разглаживаем шпателем. Если заметили, часть сетки будет лежать не на смеси, а на пенопласте. Ничего страшного в этом нет – тут будет стык с основной сеткой.

При наклейке сетки на основную поверхность смесь необходимо наносить таким образом, чтобы примерно 10 сантиметров ширины сетки оставалось свободной. Это необходимо для стыковки со следующей полосой сетки. То есть, сетка в местах стыка должна укладывать внахлест. При этом не стоит наносить сразу слишком много смеси, поскольку она довольно быстро сохнет. Сетка должна быть немного «утоплена» в смесь, но, в то же время, слегка видима.

После того, как смесь хорошо схватится, но не высохнет до конца (примерно через день) нужно выполнить затирку. Для этого можно использовать пластмассовую терку с наждачкой.

К слову, экономить на армирующей сетке не рекомендуется, так как это может привести к скорому растрескиванию штукатурки.

На последнем этапе мы, все той же смесью для образования защитного слоя выравниваем поверхность стены. Вполне достаточным будет нанесения слоя толщиной около 3 мм.

Вот и все, утепление выполнено. Если вы обладаете дополнительными средствами, то можно при финальной отделке эффектно украсить стены дома, выполнив декоративный фасад из пенополистирола.















Солнечный свет разлагает полистирол быстрее, чем ожидалось — ScienceDaily

Исследование, опубликованное исследователями Океанографического института Вудс-Хоул (WHOI), показывает, что полистирол, один из самых распространенных в мире пластиков, может разлагаться в течение десятилетий или столетий под воздействием солнечного света, а не тысячи лет, как считалось ранее. Исследование опубликовано 10 октября 2019 года в журнале Environmental Science and Technology Letters .

«В настоящее время политики обычно предполагают, что полистирол сохраняется в окружающей среде вечно», — говорит Коллин Уорд, морской химик из WHOI и ведущий автор исследования.«Это часть оправдания написания политики, которая его запрещает. Одним из наших мотивов для этого исследования было понять, действительно ли полистирол служит вечно. окружающая среда может быть короче и, вероятно, более сложной, чем мы предполагали ранее. Шанс нанести ущерб окружающей среде в течение десятилетий все еще существует».

Полистирол регулярно обнаруживается в Мировом океане с 1970-х годов.Идея о том, что солнечный свет разлагает пластмассы, не нова, говорит Уорд: «Вы только посмотрите на пластиковые игрушки для детских площадок, скамейки в парке или садовые стулья, которые могут быстро выгореть на солнце». Исследование WHOI показывает, что солнечный свет не только вызывает физическое разрушение пластмасс, но и заставляет их химически разлагаться на растворенный органический углерод и следовые количества двуокиси углерода на уровнях, слишком низких, чтобы повлиять на изменение климата. Как только пластик претерпевает эту трансформацию, его первоначальная форма исчезает из окружающей среды и становится совершенно новыми побочными продуктами, невидимыми невооруженным глазом.Он добавляет, что рассмотрение того, как происходит это преобразование, будет важной частью оценки того, сколько пластика на самом деле находится в окружающей среде.

Предыдущие оценки скорости разрушения полистирола основывались на другом наборе предположений, говорит Уорд. Прошлые исследования в основном были сосредоточены на роли микробов в их деградации, а не на рассмотрении других факторов, таких как солнечный свет. В этом нет ничего удивительного, говорит Крис Редди, морской химик из WHOI и соавтор статьи.Пластик — это просто еще одна форма органического углерода, и, по-видимому, микробы «съели бы его», но он предупреждает, что микробы также умны и избирательны. Химическая структура полистирола сложна и громоздка с кольцевой основой, которая блокирует микробы или просто делает пластик не стоящим усилий.

«Хотя кольцеобразная основа полистирола делает его сложной мишенью для микробов, его форма и размер идеально подходят для улавливания определенных частот солнечного света», — добавляет Уорд. Поглощение этой энергии может разорвать углеродные связи.

В лаборатории исследователи проверили, может ли солнечный свет преобразовывать полистирол, подвергнув воздействию пять различных образцов имеющегося в продаже полистирола. Группа погрузила каждого из них в герметичные стеклянные контейнеры с водой и направила на них свет от солнечного симулятора, лампы, которая воспроизводит частоты солнечного света. Затем ученые собрали CO 2 и соединения, растворенные в воде.

С помощью различных химических инструментов, включая ускорительный масс-спектрометр размером с комнату, Уорд и его коллеги проследили происхождение атомов углерода, обнаруженных как в CO 2 , так и в фильтрованной воде.«Для этого мы использовали несколько методов, и все они указывали на один и тот же результат: солнечный свет может превратить полистирол в CO 2 . Но нам нужны дополнительные исследования, чтобы понять, что происходит с другими продуктами, которые растворяются в воде», — говорит Уорд. .

Исследование также показало, что добавки к полистиролу, которые могут определять его цвет, гибкость и другие физические характеристики, играют важную роль в разрушении. «Кажется, что разные добавки поглощают солнечные лучи разной частоты, что влияет на скорость разрушения пластика», — говорит Редди.

Источник истории:

Материалы предоставлены Океанографическим институтом Вудс-Хоул . Примечание. Содержимое можно редактировать по стилю и длине.

Использование тепловой массы для нагрева и охлаждения

Тепловая масса для комфорта в вашем доме

Эти материалы тяжелые и плотные, а потому имеют большое количество того, что технически называется термической массой. Обычные материалы, используемые для тепловой массы, включают бетон или заполненный бетонный блок, камень или каменную кладку, обычно используемые для полов или стен.

При правильном использовании – нужное количество в нужном месте, с надлежащей внешней изоляцией – термомасса может помочь поддерживать комфортную температуру внутри вашего дома круглый год. Термическая масса будет поглощать солнечное тепло в течение дня и излучать его, когда днем ​​температура падает в течение всего вечера.

Термическая масса снижает комнатную температуру в полдень и ранним днем ​​и повышает комнатную температуру ближе к вечеру и ранним вечером.

Утепление вашего нового дома или реконструкция не должны увеличивать затраты. Деньги, потраченные на ковер, можно было бы, например, потратить на полировку открытого бетонного пола.

Тепловые массы

Вероятно, простейшей формой тепловой массы является пол из бетонных плит. Также можно использовать бетонные блоки, плитку, кирпич, утрамбованную землю и камень. Три фактора определяют, насколько хорошо материал поглощает и сохраняет тепло.

Идеальный материал:

  • плотный и тяжелый, поэтому он может поглощать и сохранять значительное количество тепла (более легкие материалы, такие как дерево, поглощают меньше тепла)
  • достаточно хороший проводник тепла (тепло должно иметь возможность проходить внутрь и наружу)
  • имеет темную поверхность, текстурированную поверхность или и то, и другое (что помогает ему поглощать и повторно излучать тепло).

Материалы с различной термальной массой поглощают различное количество тепла, и требуется больше (или меньше) времени для его поглощения и повторного излучения. Например, кирпичная стена имеет более высокую тепловую массу, чем полая стена с деревянным каркасом, поэтому она будет поглощать больше тепла, чем стена с деревянным каркасом той же толщины.

Когда солнце светит в комнату и воздух теплый, тепло поглощается стенами, полом и другими поверхностями в комнате.

Сколько тепла они могут удерживать, зависит от того, из чего они сделаны и какой толщины.Некоторые материалы могут поглощать много тепла, не сильно нагреваясь. Другие станут довольно теплыми после поглощения небольшого количества тепла. К первым относятся термомассовые материалы. Это означает, что если, например, пол из бетонных плит подвергается воздействию прямых солнечных лучей, он сможет поглощать и накапливать много тепла и медленно его отдавать.

Другой материал, например деревянный пол, не может поглощать и накапливать столько тепла, поэтому тепло, которое он поглощает, быстро выделяется. В результате большая часть энергии солнечного света быстро попадает в окружающий воздух, повышая температуру в помещении в самые теплые часы дня.

Термическую массу можно сравнить с губкой. Большая часть воды, попадающей на него, будет поглощена. Материал с низкими тепловыми массовыми свойствами будет вести себя как плоская поверхность. Любая вода, попадающая на него, отскакивает и оказывается в воздухе.

Зимой правильно спроектированная тепловая масса будет поглощать тепло солнечного света, падающего на нее в течение дня. Затем, по мере снижения температуры воздуха, тепло будет перемещаться от более теплой тепловой массы к более холодному воздуху и другим поверхностям в помещении.

Летом термальная масса внутри жилища должна быть защищена от прямых солнечных лучей в течение всего дня и подвергаться воздействию прохладного бриза, чтобы обеспечить некоторое охлаждение в жаркие дни и ночи.

Взаимодействие изоляции, остекления и тепловой массы является сложным и зависит от климата и времени года. В связи с этим важно обратиться к эксперту в области проектирования солнечных батарей, например, к дизайнеру, архитектору или строительному специалисту, который специализируется на проектировании пассивных солнечных батарей, чтобы он порекомендовал вам наилучший вариант для вашей ситуации.

Изоляция: сравнение пенополистирола и XPS

Обновлено 17 марта 2016 г.

Учитывая сегодняшние цели, ориентированные на экологичность и энергоэффективность, правильное использование изоляции становится более важным, чем когда-либо.Существует множество различных способов утепления здания, и существуют десятки изоляционных сборок. Эта конкретная статья посвящена двум типам изоляции, которые популярны в различных установках для всей оболочки здания: EPS и XPS.

Пенополистирол (EPS) представляет собой изоляцию с закрытыми порами, изготавливаемую путем «вспенивания» полистирольного полимера; внешний вид, как правило, представляет собой белый пенопластовый изоляционный материал (подобный которому можно найти в качестве упаковки товаров). Экструдированный пенополистирол (XPS) представляет собой жесткую изоляцию, которая также состоит из полистирольного полимера, но производится с использованием процесса экструзии и часто имеет характерный цвет для идентификации марки продукта.

В то время как EPS и XPS являются двумя разными продуктами, они и имеют некоторые схожие характеристики и подпадают под один и тот же производственный стандарт: Стандарт ASTM C578 для жесткой теплоизоляции из ячеистого полистирола .

Данная конкретная спецификация охватывает различные типы и физические свойства пенополистирола, предназначенного для использования в качестве теплоизоляции.

Изоляционные материалы из полистирола, подпадающие под действие стандарта ASTM C578 , подразделяются на несколько различных классификаций: от Типа I до Типа XII (за исключением Типа III, который больше не доступен). Различные классификации напрямую связаны с физическими характеристиками каждого типа, в первую очередь с плотностью, сопротивлением сжатию и значением R. Диапазон плотностей и прочности на сжатие позволяет использовать их в различных частях здания.

Изоляция из полистирола производится в виде плит различных размеров – обычно толщиной не менее 1 дюйма.Конические элементы также производятся для использования в кровельных конструкциях, где изоляция используется для создания уклона для положительного дренажа. Одним из наиболее распространенных применений в кровле является сборка однослойной крыши с балластом, когда кровельная мембрана помещается поверх изоляции и балластируется камнем, бетонной брусчаткой или другим материалом.

Изоляция из полистирола может использоваться в асфальтовых кровельных системах; однако необходимо принять меры для защиты изоляции от тепла (т. е. горячего битума или горелки) и продуктов на основе растворителей (т.е. клеи). Кроме того, для некоторых термопластичных кровельных мембран требуется разделительный слой между слоем изоляции и мембраной.

EPS и XPS устойчивы к влаге; однако XPS чаще используется для гидроизоляции ниже уровня земли и кровельных систем, где изоляция размещается поверх кровельной мембраны (IRMA или сборка перевернутой кровельной мембраны). Концепция IRMA также используется для изоляции стен зданий, где изоляция из полистирола размещается поверх барьерной мембраны, а сайдинг или облицовочная система устанавливается поверх изоляционного слоя.

Использование изоляции EPS и XPS в строительстве зданий обеспечивает большую гибкость, совместимость и тепловую эффективность для использования на всех участках оболочки здания. Выбор между ними будет зависеть от конкретного использования; выбор соответствующего типа имеет решающее значение для надлежащих характеристик изоляции.

Стивен Л. Макбрайд, президент компании Professional Roof Consultants Inc., расположенной в Портленде, штат Орегон. Подпишитесь на наши информационные бюллетени

ОБНОВЛЕНИЕ РЕДАКТОРА ЗДАНИЙ 17 марта 2016 г.

Для спецификаторов, заинтересованных в изоляции с содержанием вторичного сырья, XPS и EPS могут предложить решения.По данным Министерства внутренних дел, «переработанная пластиковая смола используется в некоторых экструдированных и пенополистиролах. Amoco Foam Products использует 50% переработанной смолы в своем экструдированном полистироле Amofoam®-RCY (XPS), половина которого используется после потребления, согласно к компании… Пенополистирол (EPS) также может быть изготовлен из переработанного полистирола.Самая простая переработка включает измельчение старого EPS на мелкие кусочки и переформирование их в пригодные для использования формы.Любой полистирол можно перерабатывать в строительную изоляцию, но из-за антипирены, старая строительная изоляция обычно не может быть переработана в нестроительных целях.» Щелкните здесь для получения дополнительной информации об экологических аспектах изоляции зданий.

Как и почему экологическое строительство

Как и почему экологическое строительство

Зеленый фасад в Италии. Фото: Анна Позитано

На здания по всему миру приходится более 40 процентов энергопотребления и почти треть выбросов парниковых газов. Программа ООН по окружающей среде прогнозирует, что если мы продолжим вести бизнес в строительном секторе в обычном режиме, к 2030 году эти выбросы увеличатся более чем вдвое.

The Edge в Амстердаме, признанная BREEAM, британским рейтинговым агентством устойчивого развития, самым экологичным зданием в мире, служит примером того, насколько лучше могут быть здания. Солнечные батареи на крыше и на южной стене питают здание, компьютеры, электромобили и смартфоны. Здание потребляет на 70 процентов меньше электроэнергии, чем аналогичные офисные здания, и производит больше электроэнергии, чем потребляет. Пространство наполнено естественным светом, а воздух вентилируется через крышу.Освещение обеспечивается сверхэффективными светодиодными панелями, подключенными к датчикам, которые контролируют движение, занятость, освещенность, температуру и влажность. Здание поддерживается комфортным благодаря использованию двух глубоких колодцев, ведущих к водоносному горизонту, хранящему тепловую энергию; летом в него закачивают теплую воду и держат изолированно; зимой он закачивается обратно для лучистого отопления. Дождевая вода собирается для смыва туалетов и полива сада, в котором есть ульи и дома летучих мышей.

Край. Фото: Франклин Хейнен

The Edge также, возможно, является самым умным зданием в мире из-за 30 000 датчиков.Приложение для смартфона найдет вам место для парковки, коллег или рабочий стол. Ни у кого нет постоянного стола, но люди могут выбирать из множества рабочих мест по мере необходимости. Приложение знает вашу предпочтительную температуру и условия освещения и соответствующим образом регулирует окружающую среду, куда бы вы ни пошли. Датчики собирают данные о том, как взаимодействуют сотрудники, об условиях в здании и об использовании энергии, поэтому, когда присутствует меньше сотрудников, целые секции здания могут быть отключены для экономии энергии.

Город Нью-Йорк, занявший первое место в рейтинге сертифицированных проектов LEED (самая популярная программа сертификации экологически чистых зданий) за 2015 год, вскоре может похвастаться самым энергоэффективным небоскребом в мире. Новый кампус Cornell Tech на острове Рузвельта будет включать в себя общежитие высотой 250 футов, которое соответствует не стандартам LEED, а стандарту пассивного дома, который фокусируется на реальных показателях энергоэффективности. Строгий стандарт пассивного дома, часто используемый в Европе, ограничивает потребность в энергии для обогрева помещений, общую потребность в энергии, утечку воздуха и температуру для обеспечения теплового комфорта. Фасад общежития будет выполнен из сборных металлических панелей, выполняющих роль теплоизоляционного покрытия. Комбинация изоляции, воздухонепроницаемости, инновационных окон, рекуперации тепла и системы вентиляции с жалюзи, которые позволяют зданию дышать, по прогнозам, позволит ежегодно экономить 882 тонны CO2.

Изображение кампуса Корнеллского технологического института. Фото: Джон Мэннион

Совет по экологическому строительству США определяет «зеленое» строительство как «планирование, проектирование, строительство и эксплуатацию зданий с учетом нескольких центральных, первоочередных соображений: использование энергии, использование воды, качество внутренней среды, состав материалов и влияние здания на его территорию». Также иногда учитывают энергию, заключенную в используемых материалах (энергия, необходимая для всех процессов, связанных с материалом, от добычи и переработки до производства, транспортировки и доставки), сокращение отходов и то, что происходит со строительными материалами при сносе здания.Оценка жизненного цикла здания охватывает все: от добычи сырья до обработки, производства, использования, технического обслуживания и утилизации; он также учитывает воплощенную энергию, выбросы парниковых газов, использование ресурсов, загрязнение и отходы. Также используется все больше и больше оценок фактической производительности посредством оценки жизненного цикла, хотя они еще не всегда являются частью систем рейтинга экологически чистых зданий.

Зеленое строительство требует координации всех, кто работает над зданием с самого начала, включая клиентов, архитекторов, инженеров, генеральных подрядчиков и общественных деятелей, потому что 70 процентов решений, влияющих на окружающую среду, принимаются на первых 10 процентах процесса проектирования. по данным Альянса зеленого строительства.

Вот основные стратегии, используемые в зеленом строительстве.

Материалы

Зеленые строительные материалы включают древесину из ответственно управляемых и сертифицированных лесов, быстро возобновляемые растения, такие как бамбук и солома, переработанный камень или металл, а также нетоксичные и пригодные для повторного использования материалы или материалы, которые были переработаны в результате других строительных проектов. Не следует использовать напольные покрытия, в которых используются герметики или клей, содержащие летучие органические соединения (ЛОС) или другие вредные химические вещества.Ковровое покрытие должно быть изготовлено из переработанных материалов или натуральных волокон, таких как шерсть или морские водоросли, а для напольных покрытий из твердой древесины должна использоваться древесина, сертифицированная как устойчиво управляемая, или бамбук или пробка, которые быстро возобновляемы. Настоящий линолеум, изготовленный из пробковой пыли, известняка и льняного масла, является биоразлагаемым. Каменная, керамическая или стеклянная плитка может быть переработана или восстановлена.

Строительная изоляция

Большинство изоляционных материалов, являющихся ключом к энергоэффективности здания, производятся из нефтехимических продуктов.Они бывают в виде гибких листов или одеял из волокон переработанного стекловолокна, целлюлозы, джинсовой ткани или минеральной ваты; Изоляция также может быть изготовлена ​​из натуральных волокон, таких как овечья шерсть, лен, конопля, целлюлоза, древесное волокно или глиняные гранулы.

Напыляемая полиуретановая изоляция

Также широко используется пенопласт

или распыляемая пена (в большинстве случаев используется полиуретан). Для небольших помещений используют рыхлый заполнитель из вспененного стекловолокна, минеральной ваты, вспененной целлюлозы или вермикулита или перлита. Набирают популярность сборные конструкционные изоляционные панели из пеноизоляции между двумя плитами и утепленные бетонные формы с высокой теплоемкостью, в которых между пеноблоками закачивается бетон.

Однако большинство изоляционных материалов не останавливают утечки воздуха. Для создания воздухонепроницаемого здания обычно требуется обертка из устойчивого к атмосферным воздействиям синтетического материала, чтобы создать воздушный барьер вокруг всей оболочки здания. Швы и соединения следует заклеить скотчем.

Качество воздуха в помещении

Когда здания герметичны, необходима хорошая вентиляция, чтобы свежий воздух поступал снаружи, а застоявшийся воздух выходил через вентиляционные отверстия или чтобы воздух рециркулировал и фильтровался.Вентиляция и изоляция также контролируют влажность, которая, если ее не контролировать, может привести к росту плесени и бактерий. Вентиляция с регулированием по потребности может использовать датчики присутствия или датчики CO2 для регулировки притока свежего воздуха в соответствии с потребностями людей, находящихся в здании.

ЛОС оказывают вредное воздействие на здоровье и комфорт, поэтому в зеленом строительстве пытаются использовать строительные материалы, внутреннюю отделку и краски, а также чистящие средства с низким содержанием летучих органических соединений или без них. В отличие от большинства красок, покрытия из натуральных материалов, таких как глина, известь, льняное масло, мел, молочный белок, растительные или минеральные красители и натуральный латекс, как правило, нетоксичны.

Крыши и стены

На многих традиционных крышах температура может быть на 90˚ выше, чем температура окружающего воздуха, особенно в городах. Прохладные крыши, которые отражают солнечное тепло, а не поглощают его, снижают температуру внутри здания, снижают потребность в кондиционировании воздуха и, следовательно, затраты на электроэнергию, а также требуют минимального обслуживания. Они могут быть покрыты белым или цветным краскоподобным материалом из пенопласта или нескольких слоев материала, уменьшающего поглощение солнечного тепла, с использованием глиняной плитки или битумной черепицы или из металла.

Зеленая крыша в Чикаго

Зеленая инфраструктура на крышах и стенах дает много преимуществ. Катя Перини, архитектор, исследователь и эксперт в области зеленого строительства в Лаборатории городского дизайна Института Земли, говорит, что зеленые крыши очень эффективно экономят энергию, улучшают качество воздуха и помогают управлять ливневыми стоками. Обычно они состоят из верхнего слоя растительности, почвы, корневого барьера, дренажа и слоев для защиты самой крыши и поддержки веса.Зеленые крыши могут быть ниже температуры окружающего воздуха, потому что они дают тень, а поскольку растения поглощают воду и испаряют ее, воздух охлаждается. Они могут сократить расходы на кондиционирование воздуха на 25 процентов, уменьшить загрязнение воздуха за счет сбора мелкой пыли, увеличить биоразнообразие, помочь справиться с ливневыми стоками за счет поглощения осадков и улучшить внешний вид. Некоторые зеленые крыши также выращивают еду.

Компания Perini в настоящее время находится в Генуе, Италия, где исследует преимущества вертикальной растительности на наружных стенах.Она объяснила, что существует два типа: зеленые фасады, в которых используются вьющиеся растения или растения, закрепленные решеткой, и содержат достаточно почвы для поддержки растений; и системы живых стен, построенные из тонких панелей на искусственной среде для выращивания, такой как войлок или минеральная вата, которым нужны питательные вещества и вода. «Мы уже знаем, что есть преимущества улучшения качества воздуха, уменьшения эффекта городского теплового острова и снижения затрат на кондиционирование воздуха и отопление, потому что растения сохраняют в здании более прохладную температуру за счет затенения и испарения», — сказал Перини.Цель ее исследования состоит в том, чтобы фактически количественно оценить преимущества и определить, какие системы и компоненты наиболее эффективны для улучшения качества воздуха и экономии энергии.

Фото: Анна Позитано

«Некоторые виды растений ведут себя интересным образом, — заметила она, — растения, которые лучше всего собирают загрязнители мелкой пыли, имеют восковые или гладкие листья. Но с точки зрения энергосбережения разницы между разными типами установок не так уж и много. Однако плотность листвы влияет на качество воздуха и охлаждение — чем больше растений, тем лучше.

Проект Perini уже завершил мониторинг качества воздуха и энергоэффективности, но все еще необходимо объединить и разработать оценку жизненного цикла и анализ затрат и выгод, чтобы определить, насколько экологичны зеленые фасады и какие аспекты имеют значение.

Windows

Расположение окон по отношению к углу солнца может повлиять на энергоэффективность здания, а также на затраты на отопление и охлаждение. Окна, выходящие на восток и запад, пропускают больше тепла, чем окна, выходящие на север и юг.Энергоэффективные окна включают окна с двойным остеклением, заполненные аргоном или криптоном для изоляции, теплопоглощающие тонированные окна, изолированные окна, состоящие из двух или более слоев, окна с отражающими покрытиями, которые блокируют больше света, чем тепла, и окна с низкоэмиссионным покрытием, которые блокируют нагреваются, но пропускают свет. Умные окна могут меняться от прозрачных до полупрозрачных, когда через них проходит электричество низкого напряжения, изменяя длину волны света, который может пройти. Хотя они более дорогие, они могут сэкономить деньги на отоплении, кондиционировании воздуха и освещении, а также избежать необходимости в жалюзи или шторах.

Освещение

Поскольку большинство людей проводят 90 процентов своего времени в помещении, освещение имеет решающее значение. Дневной свет должен как можно больше проникать в здание, при этом должны быть установлены жалюзи или шторы для снижения избыточного тепла от окон и световых люков. Лампы накаливания выводятся из употребления; компактные люминесцентные лампы и светодиодные лампы потребляют меньше энергии и служат дольше.

Возобновляемая энергия

Пассивная солнечная технология или дневное освещение зависит от размещения окон, использования тепловой массы и правильной ориентации здания по отношению к солнцу для обеспечения света и тепла без каких-либо других устройств.

Дневной свет в атриуме Художественного музея Кливленда

Окна, выходящие на юг, и открытые внутренние помещения пропускают в здание солнечный свет. Термическая масса, такая как вода, кирпич, бетон или саман, накапливает тепло, когда на него падает солнце, а затем постепенно отдает тепло ночью. Термическая масса, такая как мрамор, если держать ее подальше от солнца, поможет сохранить прохладу в здании.

Солнечные водонагреватели используют солнечную энергию для производства горячей воды. Солнечные фотоэлектрические панели на крыше или снаружи здания преобразуют солнечную энергию в электричество.Они могут быть изготовлены из различных материалов, которые изменяют их эффективность, включая новые тонкопленочные гибкие солнечные элементы, которые дешевы и нетоксичны. Солнечная энергия обеспечивает энергетическую независимость, а после установки поставляет бесплатную и чистую энергию; недостатки заключаются в том, что мощность может колебаться, а установка систем может быть дорогостоящей, хотя существует множество налоговых льгот и льгот.

Президент США Барак Обама и вице-президент Джо Байден осматривают солнечные батареи в Денверском музее природы и науки.Фото: Пит Соуза

Энергия ветра от турбин с горизонтальной или вертикальной осью также обеспечивает бесплатную и чистую энергию после установки. Но энергия ветра также непостоянна, может быть шумной и наносить вред дикой природе.

Геотермальная энергия использует внутреннее тепло земли для производства тепла и электроэнергии. Его можно использовать напрямую, подключаясь к геотермальным резервуарам для получения горячей воды. Пар или горячая вода также могут собираться и использоваться для привода турбины для производства электроэнергии. Геотермальные тепловые насосы улавливают тепло земли, температура которого составляет постоянную температуру 55–60°F на глубине шести футов под землей, для обогрева здания зимой, а летом передают его обратно в землю для охлаждения.Геотермальная энергия экономична, чиста, тиха и доступна круглый год.

Вода

Во всем мире в зданиях используется 13,6% всей питьевой воды, поэтому сокращение потребления воды является ключевым аспектом экологичного строительства. Вода может быть сохранена с помощью туалетов со сверхнизким смывом и кранов с низким расходом. Системы «серой воды» перерабатывают воду, поступающую из стиральных машин, раковин или посудомоечных машин. В жилых зданиях от 50 до 80 процентов воды можно считать серой водой и, таким образом, повторно использовать для использования в ландшафтном дизайне (не для выращивания съедобных растений) или, если она обработана, для смыва в туалетах.

Солер. Фото: Пэйтон Чанг

The Solaire в Бэттери-Парк-Сити, штат Нью-Йорк, был первым зданием в Нью-Йорке, в котором была собственная станция очистки сточных вод. Он очищает 25 000 галлонов в день с помощью микрофильтрационных мембран, дезинфекции ультрафиолетовым светом и биологического удаления азота, а также использует оборотную воду для смыва туалетов, заменяя воду, испаряемую из градирен, прачечной и орошения сада. Здание практически вдвое сократило потребление воды и уменьшило количество сточных вод на 56 процентов по сравнению с аналогичными зданиями в городе.

Ландшафтный дизайн

Зеленое озеленение пытается сохранить нетронутыми природные особенности, используя местные растения и травы, которые требуют меньше воды. Мульча должна быть органической, а растения следует подкармливать компостом вместо химических удобрений. Капельное орошение, при котором растения поливаются под корень, расходует меньше воды, чем разбрызгиватели, а дождевую воду можно собирать в бочках для полива растений. Следует практиковать компостирование, чтобы свести к минимуму количество отходов, попадающих на свалку, и произвести богатый питательными веществами гумус для почвы.Участки с твердым покрытием нуждаются в естественном дренаже для предотвращения стока ливневых вод, эрозии и затопления во время проливных дождей.

биосвалка

Зеленая инфраструктура, такая как биозалежи и дождевые сады, углубления, засаженные растительностью, поглощают стоки и позволяют им проникать в землю и пополнять водоносные горизонты. Проницаемый тротуар или брусчатка с промежутками между ними, заполненными травой или камнями, также позволяют впитывать дождевую воду.





Стандарты зеленого строительства

LEED (Лидерство в энергетическом и экологическом проектировании), одна из наиболее часто используемых систем сертификации для проектирования, строительства, эксплуатации и обслуживания зеленых зданий в мире, была разработана Университетом Великобритании. С. Совет по экологическому строительству. Он оценивает здания на основе таких критериев, как выбор места, доступность общественного транспорта, сокращение водопотребления, энергоэффективность, экологически чистая энергия, переработанные и местные материалы, быстро возобновляемые материалы, управление строительными отходами, вентиляция, качество воздуха в помещении, тепловой комфорт, дневной свет и виды, и инновации в дизайне.

В зависимости от количества баллов, набранных в этих и других категориях, проект может получить сертифицированный, серебряный, золотой или платиновый рейтинг LEED.Последняя итерация, LEEDv4, требует, чтобы здание измеряло все свое энергопотребление и сообщало об этом Совету по экологическому строительству США. Хотя не существует установленных параметров энергопотребления, данные помогут операторам зданий более эффективно управлять энергопотреблением. Использование воды должно быть измерено и сокращено на 30 процентов, а данные измерений должны быть переданы совету. Программы реагирования на спрос, позволяющие пользователям сокращать или изменять потребление электроэнергии при повышении цен на электроэнергию, заслужат признание. И теперь можно заработать больше баллов за использование возобновляемых источников энергии, а также общественных систем возобновляемых источников энергии.

BREEAM, методология экологической оценки научно-исследовательского института строительства, представляет собой британскую систему сертификации устойчивости зданий. Во Франции есть HQE, Haute Qualité Environnementale, стандарты экологического строительства. Green Star и NABERS (Национальная австралийская система оценки антропогенной среды) используются в Австралии и Новой Зеландии.

Другой упомянутой выше стратегией зеленого строительства является строительство пассивного дома, стандарты которого были разработаны в Германии 23 года назад.Эти стандарты, возможно, являются наиболее успешными для достижения энергоэффективности и снижения ежедневного потребления энергии, повышения эффективности отопления до 90 процентов и сокращения общего энергопотребления до 70 процентов. Они основаны на изоляции, использовании солнечного света и герметичной инфраструктуре.

Здание с нулевым или нулевым энергопотреблением создает столько же возобновляемой энергии на месте, сколько потребляет, и может даже возвращать дополнительную энергию в сеть. Здание с нулевым уровнем выбросов может не быть экологичным в других отношениях, например, с точки зрения использования материалов или сокращения отходов, но обычно оно производит меньше выбросов парниковых газов, чем другие здания с нулевым уровнем выбросов в течение своего срока службы.С 2020 года Калифорния потребует, чтобы все новые жилые дома были нулевыми.

Стоимость зеленого строительства

Хотя было установлено, что зеленое здание стоит примерно на 2 процента больше, чем незеленое здание, одна только экономия энергии помогает окупить дополнительные затраты на здание примерно за шесть лет.

Слоанская школа менеджмента Массачусетского технологического института. Фото: Виктор Памплона

Профессор Слоанской школы менеджмента при Массачусетском технологическом институте, стремясь обосновать экономическое обоснование экологически чистого строительства, проанализировал здание школы Слоана, получившее золотой сертификат LEED, построенное в 2010 году. Здание потребляет на 42% меньше электроэнергии, чем другие сопоставимые здания Массачусетского технологического института. зданий и на 70 процентов меньше энергии для отопления и охлаждения, что позволяет ежегодно экономить более 500 000 долларов США. Он определил, что чистое увеличение стоимости зеленого строительства составило 340 000 долларов или 0,25 процента от стоимости здания. Срок окупаемости составил менее года, а текущая стоимость устойчивости здания составляет почти 10 миллионов долларов.

В марте город Нью-Йорк принял закон, согласно которому большинство новых муниципальных строительных проектов должны получить сертификат LEED Gold и вдвое сократить потребление энергии.


Влияние конструктивных особенностей двойного фасада на теплопередачу и гидродинамику

https://doi.org/10.1016/j.buildenv.2021.107796Получить права и содержание поведение двухслойных фасадов (DSF).

Мы просматриваем почти 70 научных статей и систематизируем текущие знания.

DSF с механической и естественной вентиляцией демонстрируют схожие характеристики, когда речь идет о важных характеристиках.

Взаимодействие с солнечным излучением (особенно с затеняющими устройствами) является наиболее важным свойством.

Сложные взаимодействия между более чем одним параметром одновременно практически не изучены.

Abstract

Фасады с двойными стенками (DSF) являются интересным и важным архитектурным элементом зданий, поскольку они визуально очень привлекательны и в то же время могут обеспечивать более высокие эксплуатационные характеристики, чем фасады с одинарными стенками.DSF должны быть правильно спроектированы и эксплуатироваться, иначе их потенциальные преимущества могут исчезнуть. По этой причине физические процессы, происходящие в ГРП, должны быть хорошо изучены и предсказаны. Однако они очень динамичны и находятся в постоянном взаимодействии друг с другом, и зависят от геометрических, теплофизических, оптических и аэродинамических характеристик различных элементов ФРТ. В данном литературном обзоре представлены экспериментальные и численные исследования ФДС, которые исследуют и оценивают причинно-следственную связь между конструктивными особенностями и теплофизическими явлениями, происходящими в системах.Эти исследования проанализированы, чтобы лучше понять текущие знания, доступные для проектирования как естественной, так и механической вентиляции DSF. Обзор показывает, что можно понять простые связи между семействами конструкционных свойств и производительности, но только при анализе одного параметра за раз. Можно определить общие тенденции, такие как то, что оптические свойства и особенно затеняющие свойства (когда они присутствуют) являются движущими факторами как для механической, так и для естественной вентиляции DSF, в то время как другие характеристики кажутся менее значимыми (по крайней мере, сами по себе) для определения поведения эти системы. Однако сложное взаимодействие между более чем одним конструктивным элементом редко исследуется, если не полностью, и это оставляет относительно большой пробел в знаниях для поддержки оптимального проектирования и эксплуатации систем DSF.

Ключевые слова

Ключевые слова

Ключевые слова

ключевые слова

Двойной кожный фасад (DSF)

Обзор

Обзор

Теплоофициальное поведение жидкости

Термофизическое поведение

Экспериментальный анализ

Вычислительная жидкость Динамика

Рекомендуемая клетчатая жидкость

.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

DuPont Tyvek Home Weathering Общие вопросы

Мы собрали наиболее часто задаваемые вопросы о DuPont Tyvek. Если здесь нет ответа на ваш вопрос, вы также можете связаться с нами по любым интересующим вас вопросам.

Часто задаваемые вопросы

Сколько стоит синтетический кровельный материал?

Стоимость синтетической подложки для кровли будет варьироваться в зависимости от типа установленной кровли. Например, шиферная и черепичная кровля требует более толстого подстилающего слоя. Воспользуйтесь нашим бесплатным калькулятором кровельных материалов, чтобы узнать стоимость.

Можно ли укладывать DuPont Tyvek поверх старой домашней пленки?

Да, DuPont Tyvek может быть установлен поверх старой домашней пленки, если существующая домашняя пленка — Tyvek.

Является ли Tyvek Homewrap воздухопроницаемой для утепления дома?

Да, Tyvek изготовлен с использованием уникальной технологии материалов, которая не пропускает воздух и объемную воду, позволяя парам влаги выходить из стен.

Могу ли я проклеить стыки OSB или листов, а затем использовать Tyvek HomeWrap?

Дом нуждается в некотором притоке воздуха, чтобы избежать скопления влаги в доме. Производитель рекомендует проклеивать только швы Tyvek HomeWrap.

Что такое пленка Tyvek и как она работает?

Погодозащитные барьеры Tyvek и сопутствующие товары, такие как герметики и гидроизоляционная лента, используются для физического разделения внутренней и внешней частей домов и коммерческих зданий. Он может уменьшить проникновение воздуха и воды, чтобы предотвратить сквозняки и повреждение водой, но он также паропроницаем.Он обеспечивает защиту от повреждения водой, повышенную энергоэффективность, повышенный комфорт и сокращение затрат на техническое обслуживание здания. Инструкции по установке каждого покрытия можно найти в следующих pdf-файлах:

Можно ли использовать DuPont Tyvek под кедровым сайдингом?

Да, Dupont Tyvek DrainWrap можно использовать под кедровым сайдингом. Рекомендуется устанавливать кедровый сайдинг в соответствии с инструкциями производителя и рекомендациями ассоциаций деревянного сайдинга, таких как Western Red Cedar Lumber Association, включая грунтовку всех поверхностей, включая заднюю и торцы, перед установкой.Кроме того, использование полос обшивки поможет обеспечить отвод любой случайной воды, которая может проникнуть в облицовку из кедра.

Должна ли DuPont Tyvek HomeWrap накладываться внахлест при установке?

Да, DuPont Tyvek HomeWrap следует накладывать друг на друга от 6 до 12 дюймов и стыковать 3-дюймовой лентой. Из-за выступа 3-дюймовая лента Tyvek работает лучше всего. Кроме того, убедитесь, что DuPont Tyvek HomeWrap уложен так же, как черепица на крыше, чтобы вода не стекала за нижний слой.

В чем разница между Tyvek StuccoWrap и Tyvek DrainWrap?

Основное отличие состоит в том, что Tyvek StuccoWrap был сначала выпущен, а затем переименован в DrainWrap для расширения рынка. Самое важное, что нужно знать об этих продуктах, это то, что гарантия действительна только в том случае, если вы используете 3-дюймовую ленту и убедитесь, что канавки вертикальны.

Можно ли использовать DuPont Tyvek под любым основным фасадом?

Да, его можно использовать под любой фасад, включая кирпич, штукатурку, винил, кедровый сайдинг и камень.Правильная установка под каждым фасадом необходима для того, чтобы DuPont Tyvek обеспечивал максимальный уровень сопротивления проникновению воздуха и удерживания воды.

В чем разница между DuPont Tyvek HomeWrap и черной бумагой?

Черная бумага или строительная бумага не была разработана в качестве замедлителя схватывания воздуха, как DuPont Tyvek. В отличие от DuPont Tyvek, строительная бумага может впитывать воду. Строительная бумага рвется легче, чем DuPont Tyvek, и со временем может разлагаться при постоянном воздействии воды.Строительная бумага менее проницаема для переноса паров влаги, чем Tyvek, что увеличивает потенциальный пар влаги, оставшийся внутри стены, может вызвать появление плесени, грибка и гниения.

Является ли DuPont Tyvek пароизоляцией?

Нет, DuPont Tyvek не является пароизоляцией. Он воздухопроницаем, позволяя парам влаги проходить через него.

Какой внешний вид у HomeWrap и Tyvek Tape?

Логотип DuPont Tyvek HomeWrap и Tyvek Tape напечатан на них.

Как действует домашняя пленка?

Уникальная структура нетканого материала Tyvek HomeWrap делает его воздухопроницаемым, пропуская пары влаги.Это помогает ускорить высыхание в стеновых системах, чтобы предотвратить повреждение плесени и воды. Кроме того, Tyvek HomeWrap останавливает движение воздуха через стены, помогая изоляции работать ближе к своему полному значению R, чтобы сделать дом более энергоэффективным.

Зачем мне проклеивать швы в DuPont Tyvek?

Проклеивание швов лентой DuPont Tyvek Tape обеспечивает лучшую адгезию Тайвек к Тайвек, оптимальную защиту от проникновения воздуха и воды, а также дополнительную защиту на этапе строительства здания.

Если я изолирую, то зачем мне домашняя пленка?

Коэффициент теплопроводности установленной изоляции реализуется только в том случае, если воздух в полости стены остается неподвижным и сухим. Ветер со средней скоростью 8 миль в час может легко проникать в трещины и щели даже в новых домах. Вы можете потерять до 30 процентов эффективности вашей изоляции. DuPont Tyvek HomeWrap разработан для предотвращения проникновения воздуха внутрь стен. При правильной установке он защищает от сквозняков и защищает номинальную теплопроводность вашей изоляции.И точно так же, как воздух попадает внутрь, туда могут попасть вода и влага. DuPont Tyvek HomeWrap дает вам дополнительное преимущество, помогая защитить ваши стены от воды и влаги.

Что такое дождевой экран Tyvek DrainVent?

Tyvek DrainVent представляет собой (подана заявка на патент) трехмерный дренажный мат с сотовой структурой и прикрепленной сверхпрочной фильтрующей тканью, которая создает пространство для отвода воды и движения воздуха за облицовкой. Он может быть установлен за внешней облицовкой, такой как штукатурка, каменный шпон, кирпич, дерево и фиброцементный сайдинг, или системы металлических панелей.Tyvek Rainscreen легко устанавливается с помощью скоб или гвоздей 1/2 дюйма.

Можно ли использовать DuPont Tyvek StuccoWrap под кирпичом?

Да. Совершенно приемлемо использовать Tyvek StuccoWrap, Tyvek DrainWrap или Tyvek CommercialWrap под кирпичом. Независимо от того, используете ли вы DuPont Tyvek HomeWrap, Tyvek CommercialWrap или DuPont Tyvek StuccoWrap под кирпичом важно следовать рекомендациям производителя кирпича относительно использования воздушного пространства между кирпичной облицовкой и обшивкой. Обычно это пространство составляет 1–2 дюйма и будет действовать как дренажная плоскость, случайная влага должна была проникнуть в кирпич.

Как долго DuPont Tyvek может подвергаться воздействию сайдинга?

Tyvek HomeWrap, Tyvek DrainWrap и Tyvek StuccoWrap должны быть покрыты в течение 120 дней (4 месяцев). Tyvek CommercialWrap должен быть покрыт в течение 270 дней (9 месяцев). Важность покрытия DuPont Tyvek основана на воздействии УФ-излучения. Следуйте инструкциям DuPont Tyvek по установке, прилагаемым к домашнему продукту для защиты от атмосферных воздействий.

Можно ли использовать DuPont Tyvek HomeWrap в сочетании с пароизоляцией?

Использование пароизоляции зависит от того, как устроена остальная часть стеновой системы, и от климата, в котором находится стена.Если большую часть года тратится на отопление дома, где температура внутри выше, чем снаружи, обычно хорошо использовать замедлитель пара за внутренним гипсокартоном. В жарком влажном климате не следует использовать пароизоляцию.

Следует ли укладывать DuPont Tyvek HomeWrap поверх или под обшивку?

DuPont Tyvek HomeWrap можно использовать как поверх, так и под обшивкой. Когда DuPont Tyvek HomeWrap используется под обшивкой, она действует только как воздушный барьер и не защищает обшивку как вторичный барьер для воды.DuPont Tyvek HomeWrap используется непосредственно поверх стоек там, где нет обшивки, хотя использование обшивки является настоятельно рекомендуемой строительной практикой.

Почему Tyvek DrainWrap рекомендуется использовать вместо кедрового сайдинга?

Tyvek DrainWrap предлагает уникальное сочетание дренажной системы и стойкого к атмосферным воздействиям барьера в одном продукте и способствует превосходному отводу больших объемов воды за сайдингом, таким как грунтованный кедр, путем безопасного отвода влаги наружу.

Можно ли использовать DuPont Tyvek HomeWrap буквами внутрь?

Tyvek HomeWrap, Tyvek StuccoWrap, Tyvek DrainWrap и Tyvek CommercialWrap одинаково эффективны в обоих направлениях. Однако DuPont Tyvek StuccoWrap и Tyvek DrainWrap имеют специально разработанную поверхность, которая должна располагаться с канавками в вертикальном направлении.

Какие типы креплений рекомендуются для установки DuPont Tyvek HomeWrap?
Что такое Tyvek CommercialWrap?

DuPont Tyvek CommercialWrap — это строительная пленка для использования под штукатуркой, камнем, мрамором, металлическими панелями, кирпичом, гранитом и EIFS в крупных коммерческих помещениях. Он создает высокоэффективную систему ограждающих конструкций здания, контролируя утечку воздуха, предотвращая проникновение воды и позволяя влаге испаряться.

Сколько рулонов DuPont Tyvek HomeWrap требуется для стандартного двухэтажного дома?

Для типичного двухэтажного дома площадью 2500 квадратных футов общее практическое правило заключается в том, что двух рулонов материала DuPont Tyvek размером 9 футов x 150 футов должно быть достаточно, чтобы обернуть дом. Однако эта оценка может немного отличаться в зависимости от высоты дома.

В чем разница между DuPont Tyvek и другими упаковочными материалами для дома?

Многие другие бинты имеют перфорацию, что означает, что для того, чтобы они «дышали», производитель проделал в них отверстия, что снижает эффективность удержания воздуха и воды.DuPont Tyvek — это неперфорированный нетканый материал с микроскопическими порами, которые настолько малы, что воздух и объемная вода с трудом проходят через них. Однако, поскольку материал DuPont Tyvek является воздухопроницаемым, пары влаги могут легко выходить из стены.

Нужно ли удалять старую строительную бумагу перед нанесением DuPont Tyvek?

Нет, удалять строительную бумагу перед установкой Тайвек не обязательно. Однако необходимо внимательно осмотреть поврежденные участки, которые могут быть нечетко видны под строительной бумагой.Поскольку строительная бумага не обладает такими же характеристиками воздухопроницаемости, как DuPont Tyvek HomeWrap, стена может потерять часть своей способности рассеивать влагу наружу, если бумага останется на стене.

Можно ли использовать DuPont Tyvek в качестве гидроизоляции?

Погодозащитные барьеры Tyvek не были испытаны или одобрены в качестве гидроизоляционного материала. Компания DuPont представила систему гидроизоляции DuPont, которая обеспечивает комплексную защиту от протечек воды. Он предназначен для того, чтобы направлять воду к внешней стороне здания, а не задерживать ее внутри стеновой системы и вызывать повреждение водой.

Делает ли DuPont Tyvek HomeWrap дом слишком тесным?

При более энергоэффективном строительстве лучше всего подходит принцип «герметичность здания; правильная вентиляция». Механическая вентиляция более важна с учетом современных сложных функций энергосбережения в доме. Тем не менее, испытания вентиляционных дверей в домах, покрытых тканью DuPont Tyvek, показали, что скорость естественного воздухообмена в час находится в допустимых пределах согласно стандарту ASHRAE 62.

Навесные стены | WBDG — Руководство по проектированию всего здания

Введение

Навесная стена определяется как тонкая стена, обычно с алюминиевым каркасом, содержащая заполнение из стекла, металлических панелей или тонкого камня. Каркас крепится к конструкции здания и не несет нагрузки на пол или крышу здания. Ветровые и гравитационные нагрузки навесной стены передаются на конструкцию здания, как правило, на уровне пола. Стеновые системы с алюминиевым каркасом восходят к 1930-м годам и быстро развивались после Второй мировой войны, когда поставки алюминия стали доступны для невоенного использования.

Системы навесных стен варьируются от стандартных систем каталога производителя до специализированных стен по индивидуальному заказу.Индивидуальные стены становятся конкурентоспособными по стоимости со стандартными системами по мере увеличения площади стены. Этот раздел включает комментарии о стандартных и пользовательских системах. Рекомендуется нанимать консультантов, имеющих опыт проектирования нестандартных навесных стен для проектов, включающих эти системы.

Описание

Ниже приведены краткие описания часто используемых методов и компонентов каркаса навесных стен.

Навесные стены можно разделить по способу изготовления и установки на следующие общие категории: стержневые системы и унифицированные (также известные как модульные) системы . В стержневой системе каркас навесной стены (стойки) и стеклянные или непрозрачные панели устанавливаются и соединяются по частям. В унифицированной системе навесная стена состоит из крупных блоков, которые собираются и остекляются на заводе, доставляются на площадку и устанавливаются на здании. Вертикальные и горизонтальные стойки модулей сопрягаются со смежными модулями. Модули обычно строятся в один этаж в высоту и в один модуль в ширину, но могут включать в себя несколько модулей. Типичные блоки имеют ширину от пяти до шести футов.

Ненесущие стены также могут быть классифицированы как водорегулируемые или системы с выравниванием давления . См. Влагозащита ниже.

Как блочные, так и сборные системы предназначены для внутреннего или наружного остекления. Системы внутреннего и наружного остекления имеют различные преимущества и недостатки. Системы внутреннего остекления позволяют устанавливать стекло или светонепроницаемые панели в проемы навесных стен изнутри здания. Детали не приводятся для систем с внутренним остеклением, поскольку инфильтрация воздуха является проблемой для систем с внутренним остеклением. Системы внутреннего остекления обычно предназначены для приложений с ограниченными внутренними препятствиями, чтобы обеспечить адекватный доступ к внутренней части навесной стены. Для малоэтажного строительства с легким доступом к зданию обычно рекомендуется наружное остекление. Для высотного строительства иногда используется внутреннее остекление из-за доступности и логистики замены стекла с поворотной сцены.

В системах наружного остекления стеклянные и светонепроницаемые панели устанавливаются снаружи навесной стены. Системы с наружным остеклением требуют доступа к внешней стороне навесной стены с помощью качели или строительных лесов для ремонта или замены. Некоторые системы навесных стен могут быть застеклены как изнутри, так и снаружи.

Типичные непрозрачные панели включают непрозрачное стекло перемычки, металлические панели, тонкий камень и другие материалы, такие как терракота или FRP (пластик, армированный волокном).

Стекло Vision представляет собой преимущественно изоляционное стекло и может иметь один или оба ламинированных листа (см. Остекление), обычно закрепленных, но иногда застекленных в действующие оконные рамы, которые встроены в каркас навесной стены.

Стекло Spandrel

может быть монолитным, многослойным или изоляционным. Стекло перемычки можно сделать непрозрачным за счет использования глушителей (пленка / краска или керамическая фритта), нанесенных на неэкспонированную поверхность, или с помощью конструкции «теневого ящика», т. Е. Обеспечивая замкнутое пространство за прозрачным стеклом перемычки. Конструкция теневого ящика создает ощущение глубины за стеклом перемычки, что иногда желательно.

Металлические панели могут иметь различную форму, включая алюминиевые пластины, нержавеющую сталь или другой неагрессивный металл, тонкие композитные панели, состоящие из двух тонких алюминиевых листов, между которыми находится тонкий пластиковый промежуточный слой, или панели, состоящие из металлических листов, приклеенных к жесткой изоляции, с или без внутренний металлический лист для создания сэндвич-панели.

Тонкие каменные панели чаще всего гранитные. Белый мрамор не следует использовать из-за его склонности к деформации из-за гистерезиса (тонкий камень в этой главе не рассматривается).

Навесная стена часто является частью стеновой системы здания. Для успешной установки требуется тщательная интеграция с соседними элементами, такими как другие облицовки стен, крыши и детали основания стен.

Основы

Типы систем

Доступны три системы защиты от дождя с лицевой герметизацией, системой управления водой и системой выравнивания давления.Как правило, системы защиты от дождя с выравниванием давления обеспечивают самый высокий уровень сопротивления проникновению воздуха и воды, а системы с управлением водой являются следующими по надежности.

Системы защиты от дождя с выравниванием давления работают, блокируя все силы, которые могут протолкнуть воду через барьер. См. статью о защите от влаги для полного объяснения того, как выравнивание давления препятствует прохождению воды. Что касается систем навесных стен, системы защиты от дождя из полиэтилена проектируют внутреннюю поверхность стекла и внутреннюю поверхность кармана для остекления, а также соединительную прокладку или мокрое уплотнение в качестве воздухонепроницаемого барьера.Внешняя сторона стекла, материалы для наружного остекления и внешняя открытая поверхность алюминиевого каркаса функционируют как экран от дождя, отводя воду. Между наружным дождевым экраном и внутренним воздушным барьером в кармане остекления образована камера выравнивания давления, которая служит для уменьшения проникновения воды за счет устранения (выравнивания) перепада давления на дождевом экране, который имеет тенденцию нагнетать воду в систему. Незначительные количества воды, которые могут проникнуть в систему, безвредно стекают наружу.

Системы управления водой на первый взгляд кажутся похожими, включая стоки и стоки из кармана остекления, но не предпринимается никаких усилий для создания воздушного барьера или «зонального остекления» каждого стекла или перемычки, и поэтому требуется большее количество воды. принудительно в систему и должны быть выплаканы. Кроме того, поскольку воздушного барьера не существует, перепад давления между карманом для остекления и внутренней частью может быть достаточно сильным, чтобы вода поднималась вертикально выше внутренних прокладок, что приводило к утечкам.Сливные отверстия в системе с управляемой водой в основном служат для отвода воды, попадающей в карман остекления, в то время как дренажные отверстия в системе с выравниванием давления функционируют в основном как вентиляционные отверстия, обеспечивающие движение воздуха между внешней средой и карманом для остекления. Плач воды — лишь второстепенная функция. Обратите внимание, что самый простой способ распознать систему защиты от дождя с выравниванием давления — это обратить внимание на то, что этот карман для остекления вокруг каждой отдельной единицы стекла изолирован воздухонепроницаемо от соседних единиц, что наиболее очевидно с помощью заглушек или уплотнений в зазорах между винтовыми шлицами на импосте. перекрестки.Детализация перемычек, теневых коробов и сопряжения с прилегающей конструкцией должна поддерживать непрерывность воздушного барьера и дождевого экрана для правильного функционирования с системой каркаса навесной стены с уравновешенным давлением.

Некоторые системы алюминиевых навесных стен до сих пор проектируются как барьерные стены с лицевым уплотнением. Они зависят от непрерывных и идеальных уплотнений между стеклопакетами и рамой, а также между всеми элементами рамы. Долговременная надежность таких уплотнений крайне сомнительна, и таких систем следует избегать.

Тепловые характеристики (теплопроводность, солнечное излучение, терморазрыв, комфорт)

Общие тепловые характеристики навесной стены зависят от панели заполнения остекления, рамы, конструкции за непрозрачными областями (крышка перемычки и колонны) и деталей периметра.

Проводимость рамы навесной стены зависит от материала рамы, геометрии и изготовления (например, термического разрыва).

Алюминий

обладает очень высокой теплопроводностью. Общепринятой практикой является использование термических разрывов из материалов с низкой проводимостью, традиционно ПВХ, неопренового каучука, полиуретана и, в последнее время, нейлона, армированного полиэстером, для улучшения тепловых характеристик.Некоторые «залитые и очищенные» полиуретановые термические разрывы дают усадку, и в термическом разрыве образуются напряжения, когда внешний алюминий движется не так, как внутренний алюминий из-за разницы температур. Рекомендуется резервное механическое крепление двух половин рамы (например, скиповое удаление мостов или «t-in-box»). Настоящий термический разрыв имеет толщину не менее ¼ дюйма и может достигать 1 дюйма или более при использовании нейлона, армированного полиэстером. Некоторые системы навесных стен включают разделители размером менее ¼, что делает их «термически улучшенными».Более глубокие термические разрывы могут улучшить тепловые характеристики и устойчивость системы к конденсации.

В некоторых системах навесных стен используются «прижимные стержни» (также называемые «прижимными пластинами»), которые крепятся к внешней стороне стоек для удержания стекла. Эти системы часто включают прокладки, которые помещаются между прижимной планкой и импостами и функционируют как термические прокладки и помогают с акустической изоляцией. Эти системы требуют особого внимания при проектировании и строительстве, чтобы обеспечить непрерывность прокладок на горизонтальных и вертикальных переходах.Прокладки также используются для амортизации стекла на внутренней и внешней сторонах стекла. Проблема с прокладками заключается в том, что они имеют тенденцию растягиваться во время установки и вскоре возвращаются к своей первоначальной длине; они также будут уменьшаться с возрастом и воздействием ультрафиолетового излучения. Обычно после усадки в углах прокладки остается зазор. В правильно спроектированной системе вода, попадающая в систему через углы прокладок, будет просачиваться через дренажные отверстия в защелкивающихся крышках. Чтобы уменьшить усадку прокладок в углах, рекомендуется использовать вулканизированные уголки и стыки, срезанные по диагонали.

Тепловые характеристики непрозрачных участков навесной стены зависят от изоляции и барьеров для воздуха/пара. Из-за отсутствия внутреннего воздуха, прилегающего к непрозрачным областям навесных стен, эти области подвержены сильным колебаниям температуры и влажности и требуют тщательной детализации изоляции и барьеров для воздуха / пара, чтобы свести к минимуму конденсацию. Некоторые системы навесных стен включают средства отвода конденсата, такие как желоба для конденсата, которые предназначены для сбора и отвода конденсата из областей перемычки наружу; такие конденсатные желоба и водостоки являются нарушением воздушного барьера навесной стены, если только они не выходят за пределы заднего поддона.См. обсуждение задних сковородок ниже.

По периметру навесной стены поддержание непрерывности воздушного барьера уменьшает воздушные потоки вокруг навесной стены. Интеграция окладов по периметру помогает обеспечить водонепроницаемость навесной стены и ее соединение с соседними стеновыми элементами. Правильное размещение изоляции по периметру навесной стены снижает потери энергии и потенциальные проблемы с конденсацией. Изоляция стоек в зоне перемычек может привести к чрезмерной конденсации в холодном климате, если не гарантировать, что влажный воздух изнутри никогда не соприкоснется со стойками.Область перемычки обычно не нагревается, поэтому внутренняя среда не нагревает стойки и компенсирует миграцию низких температур вглубь стены. В зоне обзора внутреннее тепло помогает смягчить холод и предотвращает образование конденсата. По этой причине также не изолируйте внутреннюю часть стоек и примыкающую стеновую конструкцию.

Влагозащита (водонепроницаемость, сопротивление конденсации)

Водонепроницаемость зависит от деталей остекления (см. Остекление), деталей конструкции рамы и дренажа, уплотнителей и прокладок рамы, внутренних герметиков (для открываемых окон см. Окна), а также отливов и уплотнителей по периметру.Вода может попасть в систему наружных стен под действием пяти различных сил: силы тяжести, кинетической энергии, перепада давления воздуха, поверхностного натяжения и капиллярного действия. Чтобы смягчить инфильтрацию воды, все эти силы должны быть учтены при проектировании системы.

В отличие от прерывистых окон, которые представляют собой меньшие по размеру блоки и могут в значительной степени полагаться на отливы подоконников для устранения протечек в углах рамы, навесные стены покрывают большие пространства стены без отливов подоконников в каждом застекленном проеме. Проникновение воды через углы рамы навесной стены, вероятно, приведет к протечке внутрь и/или на изоляционное стекло под ним.Водонепроницаемая угловая конструкция рамы и хороший дренаж кармана остекления имеют решающее значение для надежной защиты от проникновения воды.

Визуальный (дневной свет, эстетика)

Ключевыми визуальными характеристиками навесных стен являются внешний вид остекления (см. Остекление) и линии обзора. Линии обзора определяются как визуальный профиль вертикальных и горизонтальных импостов. Линии обзора зависят как от ширины, так и от глубины рамы навесной стены. Требования к сопротивлению боковой нагрузке (ветровые нагрузки, пролеты) обычно определяют глубину рамы.Там, где желательны узкие линии обзора, стальные ребра жесткости, вставленные в полую раму из алюминиевых профилей, могут помочь уменьшить глубину рамы.

Звук (акустика)

Акустические характеристики навесных стен в первую очередь зависят от остекления и внутренних уплотнений, препятствующих утечке воздуха (описано в других разделах). Звукопоглощающая способность навесных стен может быть улучшена путем установки звукопоглощающего заполнения и максимально герметичной конструкции. Использование стекол разной толщины в стеклопакете также поможет уменьшить внешний шум.Этого можно достичь, увеличив толщину одного из слоев стекла или включив многослойный слой стекла с шумоподавляющим промежуточным слоем, как правило, из поливинилбутираля или ПВБ.

Поддоны для спины

Задние панели представляют собой металлические листы, обычно из алюминия или оцинкованной стали, которые прикрепляются и герметизируются к каркасу навесной стены по периметру за непрозрачными участками навесной стены. В холодном климате между задней панелью и наружной облицовкой следует установить изоляцию, чтобы поддерживать точку росы за пределами задней панели, чтобы задняя панель действовала как барьер для воздуха и пара.Задние панели обеспечивают вторую линию защиты от проникновения воды для участков навесной стены, которые не видны изнутри и к которым трудно получить доступ. Проникновение воды в непрозрачные области может продолжаться в течение длительного периода времени, вызывая значительный ущерб, прежде чем его обнаружат. Задние поддоны также следует предпочесть замедлителям пара из фольги в высокоэффективных и увлажненных зданиях, поскольку конвекционные потоки, замыкающие изоляцию, могут вызвать конденсацию, увлажнение и, в конечном итоге, выход из строя этих областей перемычек.

Теневые ящики

Конструкция Shadow Box создает видимость глубины за прозрачной стеклянной панелью за счет включения металлического листа в навесную стену за панелью. Металлический лист должен находиться не менее чем в двух дюймах от стекла и может быть окрашен или сформирован для создания текстуры, но отражающие поверхности придают стене наибольшую визуальную глубину. Изоляция также должна быть установлена ​​за теневой коробкой, если внутренняя отделка препятствует контакту воздуха помещения с этой зоной.Система должна быть спроектирована таким образом, чтобы собирать любой конденсат, который может скапливаться на внешней стороне металлического листа, и отводить его обратно наружу. Теневые коробки представляют собой множество проблем, связанных с вентиляцией полости за стеклом, что может привести к попаданию грязи на поверхности, которые трудно очистить, или с герметизацией полости и риском чрезмерного накопления тепла. В любом случае, полость может иметь температуру значительно выше или ниже внутренней температуры, и между ними может быть только теплопроводный алюминий. Это может привести к образованию конденсата или к тому, что поверхности будут настолько горячими, что они могут обжечься. Тщательная детализация может обеспечить метод термической изоляции полости от внутренней части. Также желателен внутренний задний поддон за изоляцией, чтобы избежать конденсации на металлической теневой коробке изнутри.

Опора навесных стен

Системы навесных стен должны передавать обратно на конструкцию пола или промежуточный каркас как свою собственную стационарную нагрузку, так и любые динамические нагрузки, которые состоят в основном из положительных и отрицательных ветровых нагрузок, но могут также включать снеговую нагрузку, приложенную к большим горизонтальным площадям, сейсмические нагрузки, эксплуатационные нагрузки. и другие.К сожалению, навесная стена, вероятно, будет демонстрировать движение, вызванное тепловыми изменениями и ветром, значительно отличающееся от движения конструкции здания. Поэтому соединения для анкеровки навесной стены должны быть спроектированы так, чтобы допускать дифференциальное движение при сопротивлении прикладываемым нагрузкам.

В алюминиевых навесных стенах с каркасом из стержней вертикальные стойки обычно проходят через два этажа с комбинированным гравитационно-поперечным анкером на одном этаже и боковым анкером только на другом. Соединение между вертикальными стойками также будет спроектировано таким образом, чтобы обеспечить возможность вертикального перемещения при одновременном боковом сопротивлении.На больших площадях ненесущей стены с каркасом из стержней периодически будет вводиться разделенный вертикальный импост, чтобы обеспечить тепловое движение. Обратите внимание, что это движение немного искажает анкеры на вертикальных импостах. Отдельные стеклопакеты должны приспосабливаться к движению окружающей алюминиевой рамы за счет скольжения по уплотнителям остекления, деформации уплотнителей или сочетания того и другого. Движение стекла внутри рамы и движение анкеров, как правило, вызывают дополнительные напряжения в системе с рамой из стержней.

Унифицированные системы навесных стен компенсируют дифференциальное движение между конструкцией и тепловое движение рамы в стыках между каждым элементом навесной стены. Поскольку эти блоки часто разрабатываются по индивидуальному заказу, количество перемещений, которые должны быть приспособлены, может быть тщательно спроектировано в системе. Анкеровка унифицированной навесной стены обычно состоит из запатентованного узла с трехсторонней регулировкой размеров. Анкеры располагаются на каждой паре вертикальных стоек по краю плиты или перемычки.Часто унифицированные системы простираются от горизонтального стыка стека, расположенного примерно на высоте стола, до анкера на линии пола выше, а затем консольно проходят через пол к следующему горизонтальному стыку стека. Соединение стека спроектировано таким образом, чтобы выдерживать боковые нагрузки, в то время как два напольных анкера выдерживают гравитационные и боковые нагрузки. Один из двух напольных анкеров позволит перемещаться в плоскости унифицированной системы.

Безопасность

Пожарная безопасность

Противопожарная защита и противодымная изоляция в зазорах между краем плиты перекрытия и задней частью навесной стены необходимы для разделения этажей и замедления прохождения огня и дымовых газов между этажами. Для отделения возвратного и приточного воздуха друг от друга, а также для инфекционного контроля в больницах, требуется прочная защитная изоляция толщиной не менее ½ дюйма. Лабораторные испытания противопожарных конструкций могут потребоваться в зданиях без дождевания в соответствии с некоторыми нормами, такими как системы локализации пожара по периметру. когда требуется, чтобы полы были огнестойкими. Рейтинги системы локализации огня по периметру должны быть равны или выше рейтинга пола. Эти системы обеспечивают уверенность в том, что материалы, используемые для локализации периметра, остаются на месте в течение указанного периода времени. необходимого номинала при пожаре.

Выбиваемые панели для остекления

Fireman часто требуются для вентиляции и аварийного доступа снаружи. Выбивные панели, как правило, представляют собой полностью закаленное стекло, что позволяет полностью разбить панель на мелкие кусочки и относительно безопасно удалить ее из отверстия. Выбивные панели обозначаются несъемной отражающей точкой (обычно два дюйма в диаметре), расположенной в нижнем углу стекла и видимой с земли пожарной службой.

Падающий лед и снег

Здания в холодном климате веками боролись с ледяными и снежными образованиями, которые соскальзывали, падали или сдувались ветром с крыш, уступов и подоконников, причиняя вред людям и нанося ущерб имуществу внизу.Обратитесь к странице ресурсов, посвященной соображениям по проектированию зданий в холодном климате.

Доступ для обслуживания

Навесная стена должна быть спроектирована таким образом, чтобы обеспечить доступ для обслуживания. В малоэтажные здания, как правило, можно попасть с земли с помощью оборудования с шарнирно-сочлененной рамой. Для высотного строительства здание должно быть спроектировано таким образом, чтобы обеспечить доступ к поворотной сцене для мытья окон, общего обслуживания и ремонтных работ, таких как замена стекла. На крыше должны быть предусмотрены шлюпбалки и страховочные анкеры для защиты от падения, а на лицевой стороне стены должны быть предусмотрены стабилизационные стяжки в соответствии со стандартами OSHA CFR 1910. 66, CFR 1910.28 и ANSI/IWCA I-14.1 «Стандарт безопасности при мытье окон».

Здоровье и качество воздуха в помещении

Утечки через навесные стены, как воздуха, так и воды, могут усугубить проблемы с качеством воздуха в помещении из-за подачи жидкой воды и влаги конденсата для роста плесени. Эта утечка часто может оставаться скрытой внутри стеновой системы и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста плесени, что потребует дорогостоящего ремонта.

Долговечность и ожидаемый срок службы

Общие проблемы долговечности навесных стен включают следующее:

Неисправности остекления (см. Остекление).Проблемы с остеклением, характерные для конструкции навесных стен, включают в себя препятствия для обзора из-за конденсата или грязи, повреждение пленок глушителя из-за деградации материала, конденсации и/или накопления тепла, а также проблемы со стеклопакетами/проблемы с многослойным стеклом.

Выход из строя внутренних прокладок и герметиков из-за движений навесных стен (тепловых, структурных), длительного воздействия воды (хорошие дренажные свойства снижают этот риск), разрушения под воздействием тепла/солнца/УФ-излучения (возраст). Ремонт (если это возможно) требует значительной разборки навесной стены.Если восстановление внутренних уплотнений физически или экономически нецелесообразно, часто выполняется установка мокрой герметизации наружных поверхностей на все стыки остекления и рамы.

Выход из строя открытых прокладок и герметиков , включая герметики по периметру, из-за движений навесных стен (тепловых, структурных), ухудшения состояния окружающей среды. Ремонт требует внешнего доступа.

Алюминиевые рамы

по своей природе устойчивы к коррозии во многих средах, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской спекания.Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в суровых (промышленных, прибрежных) условиях и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, подвержены отслоению при длительном контакте с влагой, термических, структурных и транспортных перемещениях.

Ремонтопригодность и ремонтопригодность

Навесные стены и герметики по периметру требуют технического обслуживания, чтобы максимально продлить срок службы навесных стен.Герметики по периметру, правильно спроектированные и установленные, имеют типичный срок службы от 10 до 15 лет, хотя нарушения вероятны с первого дня. Удаление и замена герметиков по периметру требует тщательной подготовки поверхности и надлежащей детализации.

Алюминиевые рамы обычно окрашены или анодированы. Наносимые в заводских условиях фторполимерные термореактивные покрытия обладают хорошей устойчивостью к деградации окружающей среды и требуют лишь периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так долговечно, как исходное покрытие, полученное спеканием.

Анодированные алюминиевые рамы не могут быть «повторно анодированы» на месте, но могут быть очищены и защищены запатентованными прозрачными покрытиями для улучшения внешнего вида и долговечности.

Открытые уплотнители и прокладки для остекления требуют осмотра и технического обслуживания, чтобы свести к минимуму проникновение воды, ограничить воздействие на уплотнители рамы и защитить уплотнители стеклопакетов от намокания.

Устойчивое развитие

Наилучшей стратегией обеспечения устойчивости навесных стен является использование передовых методов проектирования для обеспечения долговечности (максимального срока службы) установки и использование систем с хорошим термическим разрывом и высоким значением R (значения до R-7). возможны с системами с тройным остеклением).Также использование низкоэмиссионных и спектрально-селективных стеклянных покрытий позволяет значительно снизить энергетические нагрузки и повысить комфорт вблизи стены.

Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по утилизации и сносу обычно требуется минимум 1000 квадратных футов или более окон / навесных стен, чтобы сделать переработку материалов экономичной (меньшие количества обычно утилизируются как обычный мусор). Переработка менее экономична, если алюминий загрязнен герметиками, треснувшим остеклением и т. д., так как спасательные компании платят за материал значительно меньше. Рынок утилизированных стальных и деревянных рам ограничен.

Приложения

Установить системный послужной список

Выберите навесную стену с подтвержденным послужным списком в аналогичных применениях и экспозициях. Проверка послужного списка может потребовать значительных исследований со стороны дизайнера. ASTM E1825 дает рекомендации.

Анализ результатов лабораторных испытаний систем или аналогичных заказных систем на сопротивление воздуху, воде и конструкции, теплопередачу, устойчивость к конденсации, звукопропускание и работоспособность.Убедитесь, что тесты относятся к рассматриваемой системе, а не к версии системы с тем же названием продукта, но с другой конструкцией.

Проектирование гидроизоляции

Проектирование навесных стен должно начинаться с предположения о том, что внешние уплотнения остекления, герметизирующие швы по периметру и подоконники навесных стен будут протекать. Ниже приведены рекомендуемые функции:

  • Выбирайте рамы с мокрым остеклением и подоконниками, наклоненными наружу, чтобы собирать воду, проникающую через остекление, и отводить ее наружу.Не используйте вертикальные стойки в качестве водосточных желобов. Каждый карман остекления должен быть полностью изолирован от соседних карманов остекления. Предусмотреть отлив подоконника с концевыми перемычками и загнутой вверх задней ногой в карман остекления в основании навесной стены для сбора и отвода протечек от подоконника; Обеспечьте отливы косяков, чтобы направить утечку по периметру вниз к отливу подоконника.
  • Основные характеристики водоотвода рамы включают уклон наружу на поверхностях, которые собирают воду (уклон верхней части открытых горизонтальных поверхностей стоек, уклон у отливов), большой (диаметр 3/8 дюйма или прорезь минимум 5/16 x 3/8 дюйма) дренажные отверстия расположены близко друг к другу (обычно три дренажных отверстия на каждую секцию горизонтальной стойки между вертикальными стойками) и дренаж на каждой горизонтальной раме (не используйте вертикальные рамы для дренажа мимо горизонтальных рам). Используйте столько слотов размером 1/4 дюйма на 2 дюйма, сколько требуется для систем с выравниванием давления. Спроектируйте дренажную систему так, чтобы она могла справляться как с конденсатом, так и с дождем.
  • Навесные стены по периметру должны иметь отливы (порог, косяки и оголовок), герметизированные к воздушному и водному барьеру на прилегающих стенах. Наклоните изголовье и подоконники наружу, чтобы способствовать дренажу. Интегрируйте отливы подоконников навесных стен с отливами подоконников или основанием отливов соседних стен. Навесная стена должна иметь первичное воздушно-водяное уплотнение между буртиком трубы в плоскости остекления и воздушной преградой прилегающей конструкции.
  • Герметики для периметра
  • полезны в качестве защитного экрана от дождя для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны рассматриваться как единственный барьер для проникновения воздуха/воды.
  • Координируйте размещение установочных блоков с дренажными отверстиями, чтобы не блокировать дренажные пути.

Методы остекления и их влияние на производительность

Остекление с прижимной пластиной: в этой системе стекло и заполняющие панели устанавливаются снаружи, как правило, на сухие прокладки.Устанавливается внешний слой прокладок, и прокладки прижимаются к стеклу за счет крутящего момента, прикладываемого к крепежным элементам, крепящим сплошную прижимную пластину. Позже пластина обычно покрывается защелкивающейся крышкой импоста. Эта система обеспечивает приемлемую производительность, но подвержена протечкам в углах или стыках сухих прокладок. Для повышения производительности за дополнительную плату можно изготовить четырехсторонние прокладки или установить влажные герметики, чтобы обеспечить скрытый внутренний бортик носка или открытый внутренний бортик крышки.Остекление с прижимной пластиной позволяет самым простым способом герметизировать воздушный барьер от соседней конструкции в воздушный барьер системы навесных стен.

Внутреннее сухое остекление: в этой системе стекло и заполняющие панели устанавливаются изнутри здания, что устраняет необходимость в прочных строительных лесах и экономит деньги. Фиксируется рама и устанавливаются наружные сухие прокладки. Обычно только верхняя внутренняя стойка имеет съемный упор. Стеклопакет вставляется в глубокий карман остекления на одном косяке достаточно далеко, чтобы можно было очистить противоположный косяк, затем вдвигается обратно в противоположный карман остекления, а затем опускается в карман остекления подоконника.Устанавливается съемный внутренний упор и, наконец, вдавливается внутренняя клиновая прокладка. Иногда этот метод называют остеклением «покачиванием» или «покачиванием» из-за манипуляций, необходимых для установки стекла на место. Производительность немного снижается, потому что сухие соединения металла с металлом возникают на концах съемного упора в месте, которое должно быть герметичным и водонепроницаемым. Влажные пяточные валики герметика улучшают характеристики, а некоторые системы включают в себя дополнительную прокладку для образования воздушного барьерного уплотнения. Монтаж перемычек может потребоваться снаружи.

Структурное силиконовое остекление: в этой системе стекло или филенка приклеиваются к раме с помощью силиконового валика. Внешние силиконовые погодные уплотнения дополняют структурное уплотнение. Унифицированные системы часто имеют конструкционное силиконовое остекление, особенно если требуется четырехстороннее SSG. Двухсторонний SSG с остеклением прижимной пластины или качающимся остеклением на двух других сторонах допускается для установки на месте.

Стыковое остекление: SSG часто ошибочно называют стыковым остеклением.Настоящее стыковое остекление не имеет стойки или другого опорного элемента за стыком и зависит исключительно от герметика, обычно силикона, между стеклопакетами, чтобы обеспечить идеальное барьерное уплотнение.

Расчет сопротивления конденсации

Руководство по проектированию навесных стен

AAMA содержит рекомендации по выбору окна с точки зрения сопротивления конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите навесную стену с соответствующим CRF.Проектировщики должны знать, что CRF представляет собой средневзвешенное значение для сборки навесной стены. CRF не дает информации о холодных точках, которые могут привести к локальной конденсации. Проекты, для которых контроль конденсации является критической задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования анализа конечных элементов для конкретного проекта с использованием такого программного обеспечения, как THERM. Тщательный анализ и моделирование внутренних условий необходимы для точной оценки внутренней температуры воздуха на внутренних поверхностях стекла и рамы.Ненесущие стены, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха вдоль их внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура в зимнее время. Тепловое моделирование интерьера здания с использованием программного обеспечения Computational Fluid Dynamics (CFD) может помочь получить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти температуры внутреннего воздуха являются входными данными для программы теплового моделирования. Включите тепловые испытания лабораторного макета в дополнение к моделированию CFD для анализа конкретных условий проекта.Необычные или нестандартные детали, такие как карнизы, глубокие подоконники, выступающие окна, области перемычек и теневой ящик, могут резко изменить производительность.

Используйте термически сломанные или термически улучшенные алюминиевые рамы для лучшей производительности. По периметру навесной стены терморазрыв должен быть правильно расположен относительно стеновой системы/изоляции, чтобы алюминиевая рама внутри терморазрыва не подвергалась воздействию холодного воздуха («короткое замыкание» терморазрыва). Специальные условия изоляции могут потребоваться, если навесные стены выступают за пределы соседних систем облицовки (например,г., изолированный профиль по периметру или металлический поддон).

Учитывайте геометрию рамы для теплопроводных алюминиевых материалов рамы. Сведите к минимуму долю кадра, выставленного на улицу.

См. AAMA 1503 для описания метода испытаний, параметров и оборудования для определения U-фактора и CRF для оконных изделий. См. NFRC 100 для коэффициента U и NFRC 500 для сопротивления конденсации.

Проектирование для контроля притока солнечного тепла и солнечных оптических свойств

Использование застекленных навесных стен может создать проблемы, связанные с балансированием потребности в большем количестве естественного дневного света и устранением притока тепла, обычно связанного с такими системами.Иногда возникают опасения, связанные с наличием слишком большого количества неконтролируемого дневного света, иногда называемого бликами. Задача состоит в том, чтобы стремиться к самому высокому коэффициенту пропускания видимого света (VT) и наименьшему коэффициенту солнечного тепла (SHGC), не препятствуя при этом тому, чтобы стекло было слишком отражающим при взгляде как снаружи, так и изнутри, при этом контролируя блики. Эти данные о характеристиках стекла получены из данных с использованием программы Windows 5.2 Национальной лаборатории Лоуренса Беркли (LBNL) с условиями окружающей среды, установленными в соответствии с критериями NFRC 100. NFRC 200 используется для определения значений VT и SHGC, в то время как солнечные оптические свойства определяются с использованием NFRC 300. Как правило, для продуктов, более широко доступных на рынке, вышеупомянутые значения легко доступны у производителей/производителей стекла.

Проектирование долговечности отделки

Алюминий

: анодные покрытия класса I (AAMA 611, заменяет AAMA 606, 607 и 608) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе (AAMA 2605), обладают хорошей устойчивостью к деградации окружающей среды.

Унифицированные системы

Унифицированные системы обычно разрабатываются по индивидуальному заказу. На рынке представлен широкий спектр систем от производителей, обеспечивающих разный уровень надежности. Унифицированные системы варьируются по производительности от отраслевых стандартов до высокопроизводительных стен. Таким образом, рекомендуется, чтобы проекты, определяющие унифицированные системы навесных стен, включали члена команды, имеющего большой опыт проектирования и работы с унифицированными системами.

Унифицированные системы обычно представляют собой системы защиты от дождя с выравниванием давления.Блоки должны быть полностью собраны на заводе и доставлены на площадку для установки на здании. Блоки размещаются на полу, упаковываются в ящики с помощью башенного крана и опускаются на место с помощью крана меньшего размера или подъемника, принадлежащего подрядчику по остеклению. Размеры стоек, как правило, немного больше, чем у стержневой системы, из-за их открытого сечения по сравнению с трубчатой ​​​​формой стандартной секции стержневой навесной стены. Преимущества унифицированной системы вытекают из более надежных уплотнений, достижимых при строительстве завода, и снижения стоимости рабочей силы на заводе по сравнению со стоимостью труда в высотных полевых условиях.Блоки могут быть собраны на заводе, пока строится несущий каркас здания. Там, где стержневые системы требуют нескольких шагов для возведения и герметизации стены, унифицированные стены доставляются на площадку в полностью собранном виде, что позволяет быстрее заделывать полы. Унифицированные системы также требуют меньше места для компоновки, что дает преимущество для городских площадок с ограниченным пространством.

Унифицированные системы обычно основаны на принципах конструкции противодождевых экранов и прокладок и/или блокировке сопряженных рам для защиты от влаги на стыках между соседними модулями.Сцепляющиеся вертикальные стойки обычно имеют две сцепляющиеся ножки. Одна ножка будет находиться в плоскости сразу за карманом для остекления, а другая — на внутренней поверхности стоек. Блокирующая ножка в плоскости остекления уплотняется прокладками и является основной линией защиты от проникновения воды и воздуха. Более надежные системы также будут включать прокладку на внутреннем замке. Системы, соединительные ножки которых блокируются, также ставят под угрозу способность системы приспосабливаться к движению.Некоторые унифицированные конструкции чувствительны к небольшим отклонениям в расстоянии между соседними модулями; например, если стыки модулей немного выходят за допустимые пределы, прокладки могут быть не сжаты должным образом, и может пострадать влагозащита. Надежные конструкции включают в себя несколько линий защиты, реалистичные допуски и возможность регулировки для монтажа модулей.

Четырехсторонний перекресток относится к месту, где встречаются четыре соседние единицы. Именно здесь полевые рабочие должны герметизировать соседние блоки, чтобы получить непроницаемую для непогоды стену.Блокирующие опоры горизонтальных стоек являются наиболее важным элементом унифицированной системы. Вода, просачивающаяся в запирающие вертикальные стойки, стекает в запирающие горизонтальные стойки, которые должны собирать и отводить эту воду наружу. Верхний горизонтальный импост блока включает вертикальные стойки, которые сопрягаются с полостями в нижней горизонтальной части блока выше. Эти вертикальные ножки имеют прокладки, уплотняющие стенки нижней горизонтали. В некоторых конструкциях предусмотрена одна вертикальная ножка, обеспечивающая одну линию защиты от проникновения воздуха и воды.Более надежные системы предусматривают две вертикальные ножки с прокладками на обеих ножках. Обычно требуется соединительная пластина или силиконовый отлив, который устанавливается в верхней части двух соседних блоков, когда они устанавливаются на здании.

Вертикальные стойки унифицированных систем обычно крепятся к краю плиты, когда они проходят мимо. Стык — это горизонтальный стык, в котором встречаются блоки соседних этажей. Размещение стыка стека на подоконнике смотрового стекла (обычно на высоте 30 дюймов над полом) минимизирует размер вертикальных импостов.Это расположение использует задний пролет стойки над точкой крепления на плите, чтобы противодействовать прогибу стойки под плитой. Кроме того, размещение стыка штабеля над полом обеспечивает более удобное место для полевых рабочих для обеспечения критической герметизации на четырехстороннем перекрестке.

Несмотря на то, что два пролетных строения возможны, вес блока удваивается, что может потребовать увеличения несущей способности конструкции, чтобы выдержать возросшую нагрузку. Распорки от ветровой нагрузки должны быть встроены на высоте одного пролета, чтобы избежать увеличения вертикального размера стойки для размещения увеличенного пролета. Сталь может быть добавлена ​​в унифицированную систему, чтобы увеличить ее пропускную способность. Однако, в отличие от системы стержней, которая имеет цельную полую форму, разрезные стойки должны иметь возможность двигаться независимо, чтобы приспособиться к движению здания, что усложняет введение стали. Большие блоки также могут увеличить транспортные расходы с завода на площадку и затраты на монтаж при размещении блоков в здании.

Доступны блочные системы с термическим разделением, в которых используется технология, аналогичная используемой в системах навесных стеновых панелей.

Вопросы управления логистикой и строительством

Срок службы даже самой прочной навесной стены может быть меньше, чем у долговечной облицовки смежных стен, такой как каменная или кирпичная кладка. Следовательно, конструкция навесной стены и конструкции по периметру должны позволять снимать и заменять навесную стену без удаления смежных компонентов стены, которые останутся.

Ожидаемый срок службы компонентов, соединенных с навесной стеной в сборку, должен соответствовать ожидаемому сроку службы самой навесной стены. Требуются прочные гидроизоляционные материалы, устойчивые к коррозии крепежные детали и застежки, а также влагостойкие материалы в местах, подверженных воздействию влаги.

Лабораторные испытания: для проектов со значительным количеством нестандартных навесных стен необходимо провести лабораторные испытания макета навесной стены до завершения рабочих чертежей проекта. Пригласите консультанта по навесным стенам для документирования конструкции макета навесной стены и проверки характеристик макета. Укажите, что лабораторные испытания должны проводиться в лаборатории, аккредитованной AAMA.

Полевой макет: для всех навесных стен, стандартных или изготовленных по индивидуальному заказу, требуется изготовление и тестирование полевого макета, представляющего стену/окно в сборе. Это лучше всего планировать до выпуска рабочих чертежей для оконного производства, чтобы была возможность внести изменения в конструкцию на основе результатов испытаний полевого макета. Укажите, что полевые испытания должны проводиться независимым сторонним агентством, аккредитованным AAMA.

Полевые испытания навесных стен: Требуются полевые испытания навесных стен на сопротивление проникновению воздуха и проникновению воды для обеспечения качества изготовления и установки навесных стен.Требуйте многократных тестов с первым тестом при начальных установках и последующими тестами примерно на 35%, 70% и при окончательном завершении, чтобы выявить проблемы на раннем этапе и проверить постоянное качество изготовления. Требовать проведения дополнительных испытаний, если первоначальные испытания не пройдены.

Координация рабочих чертежей: Требовать рабочих чертежей для установки навесных стен, показывающих все прилегающие строительные и связанные с ними работы, включая оклады, крепления, внутреннюю отделку и последовательность работ.

Системы навесных стен, особенно блочные системы, требуют опыта со стороны проектировщика здания, производителя, изготовителя и монтажника. Для всех систем, кроме самых простых, проектировщику следует подумать о привлечении внешнего консультанта, если такой опыт отсутствует в штате сотрудников.

Детали

Следующие сведения можно просмотреть в Интернете в формате Adobe Acrobat PDF, щелкнув файл PDF справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства.Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Примечание: следующие детали серии S предоставлены Richard Keleher Architect

Типовой фасад — навес из стержней, выровненный по давлению, наружное остекление (рис. S – 1)
