Теплый пол и плинтус — нюансы и преимущества

экономия каждый месяц

Сейчас вы, скорее всего, используете холодными вечерами обогреватели или включаете батареи на полную (если они у вас регулируемые, хотя эффективность таких батарей – более чем спорная).

Вместо этого можно положить теплый пол или теплый плинтус – грубо говоря, батареи, уложенные в пол или по периметру помещения. Потому что с теплыми ногами вам будет тепло, даже если воздух в самой комнате прохладнее. Теплый пол позволяет без ущерба для комфорта понизить температуру в комнате на 1-2 градуса и сократить расходы на отопление на 5%-10%.

Среди главных преимуществ теплого пола называют также более выгодное распределение температуры. Если тепло от обычной батареи поднимается вверх и воздух под потолком прогревается в первую очередь, а у пола в последнюю – то с теплым полом все наоборот. Воздух у ног самый теплый, а у головы самый прохладный. Такое положение вещей считается более естественным (как говорится, “голова в холоде, а ноги в тепле”), поскольку мозгу – как и другим сложным вычислительным электрическим устройствам, например компьютерам – необходимо охлаждение, а перегреваясь, он начинает работать менее эффективно.

Теплый пол рекомендуется также в квартирах с высокими потолками, поскольку обычными батареями они прогреваются особенно долго.

Действие теплого плинтуса отличается тем, что он пускает теплый воздух вдоль стен, на которые приходится до 15% теплопотерь, и создает на них тепловую завесу. Уже от стен тепло равномерно распределяется по всему помещению, при этом внизу воздух теплее, чем вверху.

Кроме того, электрический теплый пол и другие вспомогательные обогревающие приборы – хорошее решение для периодов, когда водяное отопление уже отключено, но в помещении все еще недостаточно тепло.

В некоторых случаях – когда теплый пол способен заменить батарею – он также выгоден с точки зрения дизайна интерьеров, поскольку позволяет свободнее распоряжаться пространством. Дело в том, что радиатор не только сам занимает место, вокруг него еще нужно держать открытым определенное пространство, чтобы нагретый воздух мог передаваться по всей комнате. Если батарею снять, можно, например, ставить кресла вплотную к окну.

Какой теплый пол лучше: водяной или электрический?

По большому счету, оба варианта выглядят примерно одинаково: в пол закладывается зигзагом или спиралью нагревательная лента: либо подсоединенный к общей сети электрический провод, либо подсоединенные к водяному отоплению трубки. Общая толщина теплого пола – около 10 сантиметров.

Главная сложность с водяным полом – его можно уложить не в каждом доме, а там где можно – нужно получить одобрение в управляющей или теплоснабжающей компании. Дело в том, что в вашем доме может быть установлено однотрубное отопление – то есть вода из ваших батарей затем идет с этажа на этаж ко всем вашим соседям снизу, и если вы уложите теплый пол, теплоноситель до остальных жильцов дойдет не таким горячим, как им бы хотелось. Если отопление в доме двухтрубное – сложностей возникнуть не должно. Кроме того, для водяного пола нужен коллекторный шкафчик – в то время как для электрического достаточно совсем небольшой коробки управления.

Преимущества водяного пола – его укладка обходится дешевле, а стоимость горячей воды ниже стоимости электричества. Бывают, правда, пониженные тарифы – например ночью электроэнергия стоит в 4 раза дешевле, чем обычно.

Кроме того, водяной пол не работает вне отопительного сезона и сможет компенсировать холодные батареи, а электрический не работает, когда отключают свет.

Теплый плинтус также бывает водяным или электрическим. Он выглядит как маленький радиатор, растянутый вдоль всех стен: на трубку с горячей водой или нагревающий кабель насажены один за другим множество пластин, которые от него нагреваются. Эта конструкция укладывается в аккуратный металлический короб с узкими щелями снизу и сверху по всей длине плинтуса. Через верхнюю щель выходит теплый воздух, который в силу физических законов “клеится” к стене и поднимается по ней, а через нижнюю вместо него затягивается более прохладный воздух.

Инфракрасный теплый пол – безопасный и удобный

Инфракрасный теплый пол использует в качестве нагревающих элементов углеродную основу. Это либо карбоновые маты (выглядят как кабельные, но работают по-другому), либо более современная графитовая пленка (обогревающая пленка с плотно уложенными тонкими графитовыми полосками). Если водяной и электрический теплый пол кладут в основном под плитку и специальные ламинаты, а с линолеумом рекомендуют быть осторожными, то инфракрасный пол можно использовать под любыми поверхностями, хотя плитку он нагревает дольше из-за недостаточно плотного контакта.

Графитовый и карбоновый пол очень безопасен, поскольку не выделяет вредных веществ и не перегревается: в силу своих физико-химических свойств нагревающие углеродные элементы при нагревании расширяются и греют меньше – а при охлаждении наоборот сжимаются и греют больше. Такая саморегуляция ведет к тому, что карбоновый и графитовый пол не перегревается. Кроме того, пленочный пол легко чинится – в случае необходимости достаточно отрезать поврежденный участок, заниматься сложным ремонтом и тем более перекладывать весь пол не придется.

Гибкость пленочного пола удобна еще и тем, что он не портится при установке, даже если вы не очень аккуратны. Кроме того, инфракрасный пол может оказаться эффективнее, поскольку нагревает не воздух, как водяной или электрический – а твердые предметы, по этому же принципу работают другие инфракрасные обогреватели.

Как установить теплый пол

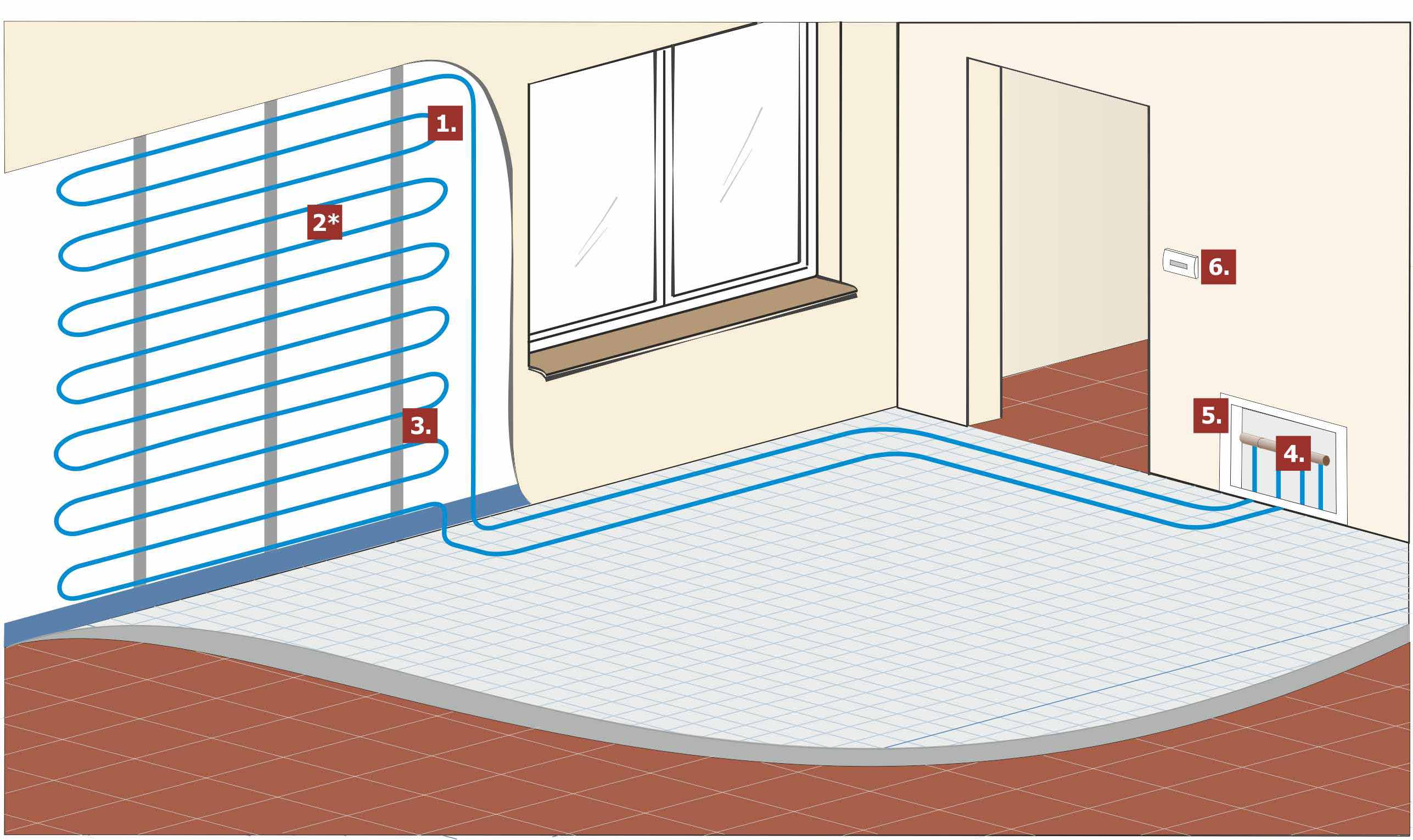

Теплый пол устанавливается примерно по одной схеме, независимо от типа: сначала на чистое основание настилают гидро- и теплоизоляцию, чтобы не тратить энергию на обогрев перекрытий. Поверх изоляции укладывают арматуру, чтобы было удобнее крепить нагревательную ленту и чтобы сократить ее контакт с изоляционным слоем.

На это основание укладывают зигзагом или спиралью сам нагреватель. Здесь у водяных труб есть несколько нюансов: поскольку вода постепенно будет остывать, первые – более горячие – участки проводят у внешних стен и окон. Другой вариант – параллельная укладка в одном направлении и потом в обратном, благодаря этому рядом с более горячим участком оказывается более холодный, так что в результате тепло распределено равномерно. В электрический пол также укладывают датчик температуры. Вентили подходящих к теплому полу труб, специальный насос (на случай падения давления в трубах центрального отопления), датчик температуры и модуль автоматического управления собирают в коллекторному шкафчике, а провода и термостат для электрического теплого пола – в управляющей коробке.

Потом теплый пол заливается стяжкой – в основном для этого используют бетон, а поверх укладывают керамическую плитку (она лучше проводит тепло) или специальные ламинаты для теплых полов. С линолеумом нужно быть осторожнее – к теплым полам, на которые настилается линолеум, предъявляются особенные требования. Если их не выполнять – линолеум может изменить цвет и форму или начать выделение фенола, это особенно опасно в плохо проветриваемых комнатах или если у вас есть маленькие дети.

Инфракрасный пол можно укладывать без стяжки – достаточно подложить изоляцию, раскатать на ней кусок рулона нужной длины и к каждому куску прикрепить по два провода. Вообще графитовый пол считается самым простым, и установить его можно самостоятельно, без специальных знаний. Чтобы подключить графитовый пол к сети, нужно один из другим соединить листы проводами друг с другом, подвести провода в модуль управления – и включить вилку модуля в обычную розетку.

Вместо кабеля в электрическом теплом поле можно использовать специальные нагревательные маты (термоматы) – рулоны тонкой арматуры с вживленной змейкой нагревательной лентой. Это самый простой вариант, поскольку не требует ни теплоизоляции, ни бетонной стяжки – и сами термоматы стоят недорого. Нагревательный мат можно просто укладывать под керамическую плитку – и производители утверждают, что к теплопотерям это не приводит.

Обычно рекомендуют не укладывать теплый пол там, где предполагается поставить мебель, в первую очередь плиту (от нее и так идет тепло) и холодильник (он потребляет достаточно много электричества на охлаждение – и дополнительный подогрев приведет к лишней нагрузке и увеличения расхода энергии). А для электрического пола это правило почти всегда обязательно, поскольку под мебелью он начнет перегреваться.

Теплый плинтус прокладывается практически так же, с той лишь разницей, что трубки с теплоносителем или нагревающей кабель устанавливается на в пол, а вдоль стен на месте обычного плинтуса. Подводящие провода у электрического так же уходят в управляющую коробку, а трубы от водяного – в коллекторный шкаф.

Тёплый плинтус — Теплые полы или теплый плинтус

Компания «Теплый плинтус» специализируется на проектировании, производстве и установке теплого плинтуса в квартиры, дома, коттеджи, здания жилого и коммерческого назначения.

Заказать плинтус вы можете по телефону или в нашем офисе в Ростове-на-Дону, Грозном, Краснодаре, Воронеже, Волгограде, Ставрополе график работы: пн-пт 9:00-18:00, сб 10:00-14:00.









      Какое отопление выбрать, теплый пол или теплый плинтус, радиаторы или плинтусное отопление, конвекционное или инфракрасное отопление. Люди отдают предпочтение тому отоплению, с каким уже сталкивались, нежели чему-то новому. Сейчас многие не задумываясь, приобретают теплый пол, а лет пятнадцать назад люди относились к теплому полу с недоверием.







      Плинтусное отопление давно зарекомендовало себя в Америке и Европе как экономичное и высокоэффективное отопление для всех типов помещений.

     Что выбрать – теплый пол или теплый плинтус?

     В современном мире вопрос цены все больше отходит на второй план, уступая таким вопросам как: — эффективность обогрева, влияние отопления на здоровье людей и уровень комфорта тепла, эстетичность отопления.

     Теплый пол представляет собой источник тепла, который находится в самом низком уровне, на полу. Сняв обувь, ощущается тепло от пола. Огромное преимущество этого вида обогрева – это все элементы отопления скрыты в пол. Но это является и минусом этого вида отопления. Ведь в случае поломки, будут немалые финансовые вложения, а про большой объем строительно-монтажных работ стоит вообще промолчать… А уровень дискомфорта в этом трудоемком процессе?





     Теплый плинтус явно выигрывает, поскольку система отопления находится в открытом доступе, а само отопление не видно. Плинтусное отопление гораздо экономичнее по сравнению с другими видами отопления, поскольку в плинтусе находятся трубки теплообменника небольшого диаметра. Следовательно, нужен малый объем теплоносителя, в сравнении с теплым полом. Для теплого плинтуса необходимо в десять раз меньше теплоносителя для одного и того же помещения в сравнении с теплым полом.

     Реальная экономия при использовании системы отопления – теплый плинтус.

     Хотя большинство людей привыкло считать сиюминутную выгоду, нежели выигрыш по финансам на протяжении нескольких лет. Большинство заботит цена покупки, чем цена обслуживания на протяжении многих лет.



      Что же выбрать теплый плинтус или теплый пол?







      В отличие от теплого пола, в плинтусе реализован другой принцип отопления. Плинтусное отопление напоминает солнечное,  ведь тепло лучами идет от стен, создавая высокий уровень комфорта. Это в свою очередь увеличивает площадь обогрева. При установке теплого плинтуса температура в помещении равномерная, что благоприятно сказывается на самочувствии.

     Теплый плинтус обеспечивает отсутствие температурных скачков, в отличие от теплого пола.

     Благодаря конструктивному решению, плинтус создаёт по стене тепловой экран. Двигающийся по стене теплый воздух постепенно нагревает стену, равномерно отдавая своё тепло.

     По оконным конструкциям и стенам образуется тепловой экран, препятствующий уходу тепла из комнат, а протопленные стены равномерно отдают накопленное тепло людям и предметам, обогревая их.

      Тепло от плинтусной системы равномерно распространяется по помещениям, создавая высокий уровень комфорта, комнаты равномерно прогреты по высоте и нет перепадов температур. Тепло там, где это необходимо, на уровне человеческого роста.





Теплый плинтус гармонично вписывается в любой дизайн проект, и нет нужды менять весь интерьер в доме. Кроме этого, теплый плинтус можно покрасить в любой цвет или придать текстуру.  Что касается цены, то теплый плинтус обойдется вам дешевле, при эксплуатации его в доме или квартире.

     Таким образом, у теплого плинтуса и теплого пола имеются ряд выгодных преимуществ. Однако, что именно выбрать для своего помещения, решать Вам.





Компания «Теплый плинтус» и «Тепло Групп» специализируется на продаже, монтаже и обслуживании инновационной, энергосберегающей плинтусной отопительной системы нового поколения «Mr.Tektum» на территории Центрального, Южного и Северо-Кавказского Федерального округа.

Сделать заказ Вы можете в любой день недели.

Офис в Ростове-на-Дону.

Теплый плинтус — современный вариант отопления

1011 Просмотров ,

Привычные радиаторы — далеко не идеальные отопительные приборы: не всегда выглядят эстетично, а эффективность их работы не слишком высока.

В последнее время стала популярна система «теплый пол»: отопительные приборы скрыты от глаз, при этом помещение прогревается равномерно, создавая в доме приятную и комфортную атмосферу.


Однако есть еще один вариант обустройства системы отопления, имеющий все достоинства теплого пола и при этом более простой и удобный в монтаже. Это теплый плинтус.

Как устроено плинтусное отопление

Для создания системы теплых плинтусов по периметру помещения на уровне пола устанавливаются отопительные приборы, похожие на невысокие длинные радиаторы. Их закрывают декоративные панели, напоминающие плинтус. Таким образом отопительная система оказывается скрыта от глаз и не нарушает эстетику оформления комнаты.

Такой способ отопления применялся еще в прошлом веке: в зданиях старой постройки можно встретить обогревательные приборы такого типа. Однако в то время вариант не получил широкого распространения из-за высокой стоимости.


Сейчас установка такой системы отопления также потребует больших затрат, чем монтаж обычных радиаторов, однако она проще и дешевле, чем обустройство теплого пола, а в некоторых случаях и более выгодна.

В основе отопительного прибора — две трубки из меди, смонтированные на расстоянии до 15 см одна над другой. Для лучшей теплоотдачи они снабжены перпендикулярно расположенными металлическими пластинам, которые могут быть выполнены из алюминия, латуни или меди. Конструкция закрывается алюминиевым кожухом с верхними и нижними отверстиями для лучшего воздухообмена.

Такая конструкция оказывается чрезвычайно эффективной. Холодный воздух, поступая снизу, нагревается:

  • от труб и поперечных пластин;

  • металлического корпуса конструкции;

  • прогретых стен.

Это позволяет быстро и равномерно прогреть весь объем помещения от пола до потолка.

Достоинства и недостатки плинтусной системы отопления

Главное достоинство системы — равномерное распределение теплого воздуха по всему объему помещения. При этом самый прогретый воздушный слой находится на уровне пола. Затем, по мере подъема к потолку, температура снижается на 1-2 градуса. Такой режим отопления считается оптимальным для человека.

При постоянно работающей системе прогретые стены помогают поддерживать постоянную температуру в комнате, а также не позволяют ей быстро остывать в случае аварийного отключения отопления.


Если система работает от автономного источника теплоснабжения, дополнительным плюсом для пользователя станет ее экономичность — после того, как помещение прогреется, отопительный агрегат может работать в режиме минимального потребления топлива или электроэнергии.

Есть у такой системы и недостатки.

  • Основной минус — дороговизна установки. В отличие от батарей из чугуна и стали, при изготовлении теплого плинтуса используется алюминий и медь — материалы более дорогие.

  • Еще одна особенность плинтусного отопления — система эффективно работает только в случае постоянного использования. Если отопление включают периодически, например, на даче, то в доме будет достаточно прохладно, пока полностью не прогреются стены, а это может занять довольно много времени.

Виды отопительных плинтусов

Различают теплые плинтусы, включенные в систему водяного отопления и работающие от электричества.

  • Водяной теплый плинтус более экономичен в использовании, однако установить его сложнее — монтаж возможен только на стадии ремонта, т.к. для установки потребуется поднимать полы. В стяжку пола укладывают трубы, соединяющие отопительные приборы с водогрейным котлом и коллектором.

  • Электрический вариант монтируется гораздо проще и быстрее. Плинтус закрепляют в нижней части стены, протягивают токоподводящие провода и подключают систему к клеммам. Терморегулятор обеспечит автоматическое включение и отключение системы при нагреве до нужной температуры. Оптимизировать работу поможет установка термостата.

Где лучше использовать систему плинтусного отопления

Теплый плинтус — оптимальный выбор для жилья в многоквартирном доме при условии, что в нем установлен автономный отопительный котел. Подключение к системе центрального отопления может вызвать сложности.

Эффективным окажется такой вариант и в частном доме или коттедже, предназначенном для постоянного проживания. Теплый плинтус особенно удобен при наличии панорамного остекления — приборы отопления не загораживают окна и не портят общее эстетическое впечатление от вида из окна.

А вот на даче, куда хозяева приезжают несколько раз за холодный сезон, теплый плинтус монтировать не рекомендуется — здание будет долго прогреваться. Нет смысла устанавливать его и в доме, где при возведении стен не использовалось утепление.

Теплый плинтус: водяной и электрический. Принцип работы, монтаж, изготовление своими руками

На нашем рынке новинкой в решении задач обогрева стала новая система, обеспечивающая отопление – тёплый плинтус, хотя в Европе она известна уже два десятка лет и считается там довольно эффективной. По периметру помещения монтируется плинтус из металла, а внутри него расположен нагревательный элемент. Обогрев здесь осуществляется за счёт теплового излучения. Данная система может дополнять обогрев радиаторами или даже быть единственным источником тепла в частном доме или квартире.

Содержание статьи

  • Принцип работы теплого плинтуса
  • Конструкция тёплого плинтуса
  • Классификация систем тёплого плинтуса
    • Водяной теплый плинтус
    • Электрический тёплый плинтус
  • Преимущества и недостатки теплого плинтуса
    • Преимущества
    • Недостатки
  • Что лучше – теплый пол или теплый плинтус?
  • Монтаж тёплого плинтуса
    • Подготовка
    • Процесс монтажа на примере водяной системы теплого плинтуса
    • Нюансы монтажа электрических панелей
  • Тёплый плинтус своими руками
    • Вариант № 1 – из кровельной меди
    • Вариант № 2 – из алюминиевых профилей

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Конструкция тёплого плинтуса

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Классификация систем тёплого плинтуса

Как и система тёплого пола, тёплые плинтусы могут быть:

  • водяными;
  • электрическими.

Водяной теплый плинтус

Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.

Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.

Электрический тёплый плинтус

Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.

Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.

Преимущества и недостатки теплого плинтуса

Преимущества

  • При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
  • Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
  • Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
  • Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.
  • Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
  • Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
  • Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
  • После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.

Недостатки

  • Высокая стоимость самой конструкции.
  • Большие расходы на электроэнергию.
  • Эта система нуждается в постоянном функционировании.
  • Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Монтаж тёплого плинтуса

Подготовка

Нужно заранее рассчитать мощность системы, необходимую для обогрева конкретного помещения и выбрать тип обогрева. На число необходимых нагревательных модулей влияет:

  • климат местности;
  • площадь остекления;
  • качество теплоизоляции помещения.

Для умеренного климата средним значением расхода мощности является 100 Вт/м2. Если жилище хорошо утеплено, то тогда можно поставить в нём более дешёвую и менее мощную систему.

Для соединения соседних модулей устройства желательно использовать медную пайку – этот способ считается самым надёжным, поскольку позволяет выдерживать высокое давление и благодаря этому систему можно подключать к централизованному отоплению. Если медная пайка невозможна, то применяются резьбовые фитинги. Вода от котла подводится по надёжным трубам из полимеров.

Процесс монтажа на примере водяной системы теплого плинтуса

Обычно тёплый плинтус подключается через распределительную гребёнку или коллектор.

Для эффективного функционирования системы нужно, чтобы длина каждого нагревательного элемента не превышала 13 метров, а далее работал бы следующий элемент, подключаемый отдельно к гребёнке.

  1. Идущие от распределительного коллектора трубы вывести к месту установки панелей.
  1. Разметить перед установкой линии установки панелей, имея в виду, что расстояние от короба до пола должно составлять примерно сантиметр.
  2. Приложить к намеченной линии заднюю панель и произвести разметку монтажных отверстий, которые затем можно просверлить перфоратором.
  3. Закрепить панель саморезами и пластиковыми дюбелями или клеем. Задняя сторона короба имеет упоры, обеспечивающие необходимый отступ устройства от стены, составляющий 15 мм.
  1. Наклеить между корпусом плинтуса и стеной теплоизоляционную ленту, аккуратно подрезать край ленты.
  1. Просверлить 2 отверстия в несущих кронштейнах под саморезы, раззенковать их.
  1. Подготовленные кронштейны вставить в щель верхней планки с шагом 50 см.
  1. Для угловых стыковочных элементов подготовить и установить верхние части уголков.
  1. Установить планку с кронштейнами на подготовленное место на стену. Прикрепить кронштейны саморезами, утопив их шляпки.
  1. Нижние части кронштейнов надломить и удалить – они нужны были лишь для соблюдения строгой параллельности установки верхней планки относительно нижней.
  1. В каждый кронштейн вставить фторопластовую прокладку.
  1. Подготовить греющий модуль к установке, отрезав лишние секции при необходимости. Для присоединения модуля необходимо снять 2-3 ламели с краю. На трубки надеть подсоединительные гайки, резиновые прокладки фитингов и опрессовочные конусы.
  1. Подсоединить греющий модуль, затянуть гайки, сделать окончательный обжим.
  1. При необходимости сделать линейную и/или угловую стыковку греющих модулей.
  1. Собранную полностью систему нужно подключить к коллектору и запустить туда горячий теплоноситель.
  2. Наклеить теплоотражающую ленту на внутреннюю часть закрывающей планки и прикрепить последнюю к кронштейнах в зацепление: сначала наденьте верхнюю часть планки на крючки кронштейнов, затем защелкните нижнюю часть, приложив усилия.
  1. Под каждым кронштейном внешнюю планку нужно просверлить отверстия, в которые ввинтить шурупы (их головки закрыть декоративными колпачками).
  1. Вы всегда можете выбрать декоративный закрывающий профиль:

Тёплый плинтус со всеми соединительными элементами стоит довольно дорого, но при этом он весьма эффективен, а при разработке интерьера предоставляет новые возможности.

Видео о монтаже теплого плинтуса:

Нюансы монтажа электрических панелей

  • Из-за высокого потребления электрической мощности, можно использовать вместе не более 17 модулей, чтобы не перегрузить сеть.
  • Электрический кабель, питающий прибор, можно расположить снаружи или внутри стены, прикрыв его коробом.
  • К питанию прибор подключается через терморегулятор, который удобно прикрепить на стене в полутора метрах от пола, и к нему нужно оставить свободный доступ. Как правило, терморегулятор устанавливается рядом с розетками.
  • Откалибровать прибор перед пуском в эксплуатацию.

Тёплый плинтус своими руками

Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:

Вариант № 1 – из кровельной меди

В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:

  1. Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
  2. Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
  3. Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
  4. Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
  5. После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.

Вариант № 2 – из алюминиевых профилей

При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:

  1. Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
  2. После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
  3. Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
  4. Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.

Хотели бы Вы установить систему теплого плинтуса у себя дома или в квартире? Или Вы уже отапливаете дом таким образом? Расскажите о своих планах или свершениях в комментариях.

Отопление плинтусами — чем выгоднее теплый плинтус

Отопление плинтусами не каждый мастер возьмется делать потому, что знает, — есть вариант, что через некоторое время хозяин с недовольством будет его искать… Характеристики плинтусного отопления, устройство теплого плинтуса, мастера расскажут, но исполнять заказ на установку обогрева по периметру комнаты не торопятся исполнять. И даже преимущества нагреваемых плинтусов и простота монтажа водяного мини-радиаторного обогрева не являются здесь решающими. Почему же этот вид отопления не завоевал у нас площади в домах, не смотря на все рекламируемые преимущества…



Как отапливать плинтусами – система в комплекте

Достаточно по периметру комнаты установить нагревающийся плинтус, и отопление готово. Прямо на готовую отделку. Правда теплый плинтус нужно подключить скрытыми в полу трубопроводами к распределительному коллектору, такому же как и для теплого пола – с насосом и термостатом для выставления общей температуры обогрева.

Каждой парой трубопровода от коллектора подключается один мини-радиатор в плинтусах, длина которого обычно ограничена в 10 метров, максимум – 15 метров. Расход теплоносителя по каждому ответвлению, а значит и мощность и достижение температуры в каждой комнате, регулируется на коллекторе расходным клапаном.



Характеристики теплых плинтусов

У разных производителей системы отличаются, но не на много. Обычно в радиаторе две медные трубы, на которые надеты алюминиевые ламели. Применяются материалы с максимальной теплопроводностью. Размеры небольшие – высота до 10 – 15 см, при глубине до 3 см, поэтому все чудесно смотрится как массивный плинтус в интерьере. Основная характеристика – мощность теплоотдачи. Обычно при 40 градусах, а это оптимальная температура отопления,  мощность дотягивает до 100 Вт с погонного метра прибора отопления. Посмотрите характеристики одного из производителей в таблице приведены ниже.



Достоинства плинтусного отопления

Помещение выглядит элегантно- ничего лишнего, массивный плинтус часто украшает интерьер.

Равномерный прогрев комнат снизу, нет горячих зон под потолком характерных для радиаторного отопления, нет также вихревых пылевых потоков, или они небольшие.



Основная особенность обогрева

Маленький длинный радиатор закрыт декоративной накладкой из алюминия, через щели в которой, воздух заходит снизу и выходит вверху, поднимаясь вдоль стены. Нагретый воздух  первую очередь отдает тепло стенам,разогревая их нижнюю часть. Рассеивателями тепла здесь являются теплые стены комнаты, действуя как огромные инфракрасные излучатели.



Хватит ли энергии от плинтусов в нашем климате

Нетрудно посчитать, что периметр комнаты 20 м кв, составит 18 метров. Из них метров 5 будет занято мебелью у стены, дверным проходом (комната без диванов, кроватей, шкафов, комодов у стен – не функциональны…). Итого, можно рассчитывать на получение 1,4 кВт при 40 град нагрева. В тоже время рекомендуемый учет минимальных тепплопотерь такой комнаты 2,0 кВт (100 Вт с метра квадратного), а если это угловая комната с большим остеклением – то и все 3,0 кВт, но это для неплохо утепленных строений. Таким образом, при номинальной температуре в 40 град, мощности на холодный месяц просто не хватает. Поднятие же температуры грозит гигантскими теплопотерями и потерей комфорта (об этом далее).

Отдельные секции теплого плинтуса соединяются гибкими трубопроводами с обжимными фитингами по медным трубкам



Как быть с окнами

Основной источник холода в комнатах  — окна. Они могут привносить и до 50% потерь тепла (например 1 кВт в приведенном примере), в зависимости от состояния. Поэтому радиаторы всегда устанавливаются под окнами. С плинтусным отоплением энергии для создания тепловой завесы на окнах явно не хватает. Это наверняка приведет к запотеванию окон, которые бы с обычными радиаторами оставались сухими, а также к созданию холодных зон возле них.

Теплый плинтус подключается обычно к скрытому в полу трубопроводу. Применяются металлопластиковые и полимерные трубы…



Потери тепла

Нагрев наружных стен приведет к огромным потерям тепла на улицу. Нужно учитывать, что энергия будет уходить и на цоколь, и на фундамент. Чем больше будет температура, тем больше и потери. Без весьма значительного наружного утепления фундамента, цоколя и стен здания система отопления с теплыми плинтусами на наружных стенах будет отличаться большими теплопотерями. Какое именно увеличение теплоизоляции будет оптимальным по энергоэкономии может показать лишь тепловой расчет для конкретного здания. Вероятно, понадобится толщина 15 см эффективного теплоизолятора для умеренно-холодного климата.



Где могут применяться нагреваемые плинтуса

В современных интерьерах без теплого плинтуса иногда скушновато. Особенно неплохо с ними могут сочетаться внутрипольные конвектора, которые позаботятся об окнах, дверях и в целом о наружных стенах — подробней о внутрипольных конвекторах.

Теплый плинтус будет неплохим в следующих местах:

  • Там где забыли сделать теплый пол, но есть внутрипольная разводка, установить обогревающие плинтуса вдоль внутренних стен — интересное решение, особенно если мощности другого отопления не хватает.
  • В современных эффективно утепленных зданиях, чаще в офисах, где стены не заставлены домашней мебелью, и где ценится интерьер, а не стоимость вопроса, опять же, в сочетании с внутрипольными конвекторами под окнами, теплый плинтус окажется на своем месте.
  • Как вспомогательный подогрев где-либо, например под высокими окнами, или в санузле с установкой по внутренним перегородкам….





Тёплый плинтус: отзывы реальных клиентов

Mr. Tektum в Эрмитаже

Дворец Меншикова на Васильевском острове, построенный для первого губернатора Санкт-Петербурга Александра Даниловича Меншикова, в стиле петровского барокко, первое каменное здание Санкт-Петербурга. Дворец относится к музейному комплексу «Государственный Эрмитаж». Теплый плинтус, установленный в музее, позволяет сохранять ценные экспонаты петровских времен.

Теплый плинтус Mr. Tektum в музеях

Особняк Кшесинской, в котором расположен Музей политической истории России, построен в начале ХХ века. Особняк прима-балерины Мариинского театра Матильды Кшесинской — жемчужина петербургского модерна (архитектор А.И.фон Гоген). Имеет стекляные купольные конструкции с высокими потолками. Как по-современному организовано отопление в музее для сохранения ценных экспонатов смотрите в фильме.

Плинтусное отопление помещений с высокими потолками

Плинтусное отопление для конференц-залов, кинотеатров, соборов, храмов особенно эффективно, так как обогрев происходит только в тех зонах, где размещаются люди или где необходимо отопление. Нет перегретого воздуха на потолке и конвекция близка к нулю.

Теплый плинтус — новинка в современном отоплении

Теплый плинтус Mr. Tektum — отопление для панорамных окон и стеклянных фасадов, лоджий и балконов, павильонов и зимних садов. Теплый плинтус Mr. Tektum — комфортная температура круглый год и экономия на отоплении.

Отопление для здоровья

Плинтусное отопление создает оптимальную температуру и влажность, отсутствие конвекции не поднимает пыль и микробы, теплые стены исключают грибок и плесень.

Теплый плинтус — новинка в современном отоплении

Оборудуйте отопление в спортивном зале и фитнес центре так, чтобы было комфортно всем. Не требует серьезных подготовительных и монтажных работ.

Героиня программы «Фазенда» в Трубачеевке

Море слов благодарности от героев последнего выпуска программы «Фазенда» в Трубачеевке. Позвонила героиня и поблагодарила весь коллектив за это чудо техники! Сказала, что сами они бы никогда себе не поставили, а теперь с этой веранды уходить не хотят. Поэтому передают всем пожелания здоровья, счастья и любви! И мысль о том, что есть такая семья, которую мы сделали невероятно счастливыми!

Светлана (Солнечногорск)

Поставили электрический теплый плинтус у себя на балконе. Работает замечательно! На балконе тепло и уютно в любую погоду. Спасибо.

Геннадий Курбанов (Московская область ЖК «Солнечный»)

Здравствуйте, купил квартиру в Новой Москве в новом доме. Окна от пола в большой комнате. Перед окнами стоял большой некрасивый радиатор, который практически не спасал от холода. Не знал как решить проблему. Мёрз. Коллеги посоветовали поставить теплый плинтус. Сначала принял это за юмор, но когда почитал про него в интернете — заинтересовался. Позвонил по нескольким телефонам и остановился на компании Солнечная Станция. Ребята очень грамотные и вежливые. Приехали, сделали замеры, дали рекомендации и через два дня поставили теплый плинтус. Теперь кайфую перед большим окном в кресле-качалке!!! Спасибо.

Семья Лыковых Елизавета и Николай (Москва)

Добрый день. У нас своя квартира. Год назад сделали ремонт и объединили кухню с лоджией. Зимой на кухне было холодно, не спасал даже теплый пол на лоджии, который, как нам казалось, должен был создавать тепловой барьер, но такого не случилось. Поставили вдоль стен и под окнами теплый плинтус. Проблема с отоплением была решена. Теперь дети играют на лоджии и им не холодно. Спасибо компании Солнечная Станция за дельный совет и участие в установке этого чудесного прибора.

Владимир Иванович (Московская область Щелковский район)

Узнали о теплом плинтусе относительно недавно, отопление на первом этаже у нас уже было. Поэтому решили поставить водяной плинтус на втором этаже и ни разу не пожалели. Зима прошла в тепле и комфорте. Система работает без перебоев, ребята выполнили работу очень аккуратно и в срок.

Лариса Владимировна (Санкт-Петербург поселок Лисий нос)

Установили теплый плинтус у себя в доме в эркере. Система водяного теплого пола не справлялась с обогревом эркера с большой площадью остекления и высотой стеклянных конструкций около 6 метров. Изучив преимущества теплого плинтуса решили установить его. Австрийский оказался слишком дорогим, а наш российский, не уступая ему по качеству, значительно дешевле. Система работает супер. Теперь в эркере, где у нас столовая, приятное тепло, такое необычное, напоминает тепло от камина. Он очень красиво вписался в наш интерьер. Сильно порадовало — очень быстрый монтаж (где-то 3-4 часа), отсутствие грязи и необходимости проведения после установки какого-либо ремонта. Будем ставить их в нашей бане.

Теплый плинтус электрический — ЭффектЭнерго

Электрический теплый плинтус «Charley»

При монтаже традиционной системы отопления постоянно возникает проблема с радиаторами. Хочется их запрятать куда подальше, чтобы они не выделялись и не портили своим видом интерьер, или у вас панорамные окна и в принципе не куда гармонично вписать радиаторы. А что, если изначально сделать такую систему, при которой батареи вообще будут не нужны? И речь здесь не идет о теплых полах. Что имеется в каждой комнате и при этом вообще не бросается в глаза? Это плинтус. Так почему бы не спрятать отопление в него. Хватает ли такого источника тепла для полноценного обогрева дома и квартиры? Вполне.

  • Мощность 200 Вт на 1 п.м.
  • Высота 14 см ширина 3 см
  • В качестве нагревательного элемента используется ТЭН, имеющий второй класс защиты
  • Преимущество использования в межсезонье
  • Регулирование температуры рекомендуется осуществлять через современные термостаты с возможностью удаленного управления через Wi-Fi

Распределение температур при традиционном и плинтусном отоплении.

ПРЕИМУЩЕСТВА И ЭКОЛОГИЯ

  • CНARLEY не занимает полезной площади, вписывается в любой интерьер
  • Равномерное распределение тепла в помещении
  • Тепло, идущее от стен, препятствует образованию сырости и, как следствие, плесени и грибка на стенах
  • CНARLEY не поднимает пыль, в отличие от традиционных систем отопления
  • Не сушит воздух, не выжигает кислород и сохраняет влажность воздуха не менее 50%
  • Передает тепло предметам, позволяя снизить температуру в помещении на 3-4°0, при этом сохраняя комфорт
  • Совместимость с любым видом котельного оборудования
  • Устанавливается после чистовой отделки
  • Экономия электроэнергии до 30%
  • Идеально для аллергиков и астматиков
  • Абсолютная термо- и травмобезопасность
  • Подходит для любого покрытия пола
  • Простой и легкий монтаж
  • Гарантия 5 лет

Сравнение лучистого теплого пола и плинтуса

Легко определить, нужен ли вашему дому дополнительный источник тепла. Если в одной или нескольких комнатах холоднее, чем в остальном доме, вам нужно дополнительное отопление. Однако что не так просто, так это решить , как добавить тепла.

Если у вас уже есть система отопления, вентиляции и кондиционирования, электрические полы с подогревом и обогрев плинтусов — два из лучших вариантов. Тем не менее, у каждого есть свои достоинства и недостатки.Чтобы помочь вам принять решение, мы составили список плюсов и минусов каждого из них.

Электрический подогрев пола

Системы электрического подогрева пола состоят из кабеля с подогревом, который проложен извилистым образом под полом. Этот кабель нагревает пол над ним, что, в свою очередь, нагревает людей и предметы в комнате.

Плюсы:

Пожалуй, преимущество №1 — энергоэффективность. Системы электрического теплого пола более эффективны, чем плинтусы и даже системы воздушного отопления.Фактически, они почти на 100% энергоэффективны. Это потому, что пока системы установлены правильно, теплу негде будет уходить. Все это нагнетается вверх через пол, в отличие от систем принудительной подачи воздуха, которые могут просачиваться через воздуховоды.

Следующее преимущество — равномерное распределение тепла. Плинтусные обогреватели и приточно-вытяжные системы размещаются в отдельных зонах комнаты, что приводит к неравномерному распределению тепла. Под напольным покрытием по всему помещению устанавливаются системы теплого пола, что обеспечивает равномерное распределение тепла.Кроме того, поскольку они расположены под полом и из-за того, что тепло поднимается, тепло в комнате будет равномерно распределяться от пола до потолка. Другие системы обогрева обычно дают больше тепла к потолку, оставляя ваши ноги холодными.

Минусы:

Если вы не хотите заменять пол, подогрев пола может быть не лучшим вариантом. Как следует из названия, система теплого пола должна быть установлена ​​под полом. Это означает, что вам придется вырвать существующий пол и установить что-то новое.Если вам нужно обновить напольное покрытие, пол с подогревом может оказаться именно тем толчком, который вам нужен. Но если вы этого не сделаете, вы можете рассмотреть другой вариант.

Во-вторых, стоимость эксплуатации системы подогрева пола может быть высокой в ​​зависимости от того, где вы живете. Если вы живете в районе с высокими тарифами на электроэнергию, может быть более практичным будет использовать дополнительный вариант отопления, использующий газ или воду. Чтобы узнать, какова будет стоимость эксплуатации системы электрического теплого пола в вашем районе, нажмите здесь.

Обогрев плинтуса

Электрические обогреватели плинтуса обычно устанавливаются на внешних стенах под окном для обеспечения дополнительного тепла. Они потребляют прохладный воздух в комнате, нагревают его и отправляют обратно через алюминиевые ребра.

Плюсы:

Если вы живете в районе с особенно суровыми зимами, обогреватели для плинтусов могут быть вашим идеальным вариантом. Они были разработаны для обогрева окон и защиты от холода. Когда температура упадет, обогреватель плинтуса предотвратит образование влаги на окнах и проблемы.

Обогреватели для плинтусов также относительно недороги в установке и просты в ремонте. Вместо того, чтобы снимать часть пола для устранения короткого замыкания в системе электрического теплого пола, обогреватели плинтуса можно просто заменить в случае возникновения ошибки.

Минусы:

Поскольку обогреватели плинтуса расположены возле окон, комнаты не отапливаются равномерно. Кроме того, они не очень энергоэффективны, потому что через эти окна может уйти тепло.

Еще одним существенным недостатком является то, что обогреватели для плинтусов занимают ценное пространство в комнате.Для устройств требуется не менее 6 дюймов свободного пространства вокруг них, а это значит, что вы не можете размещать мебель, драпировки или другие предметы слишком близко к ним. Это действительно может ограничить возможности домовладельца использовать комнату, что является существенным недостатком.

Что общего?

Несмотря на различия, электрические системы теплого пола и обогреватели плинтусов имеют несколько общих преимуществ. Оба позволяют зонировать отопление, что означает, что домовладелец может регулировать отопление в каждой комнате индивидуально.Оба работают очень тихо, в отличие от систем с принудительной подачей воздуха. И ни один из них не возбуждает аллергены, как пыль, потому что они не продувают нагретый воздух через комнату.

В конце концов, все сводится к двум вопросам: Не возражаете ли вы заменить пол? И насколько для вас важна равномерно отапливаемая комната? Если замена пола мешает, тогда обогрев плинтуса — ваш ответ. Однако, если важно иметь эффективное, равномерно отапливаемое помещение, тогда ваш ответ — пол с подогревом.

Чтобы получить бесплатное мгновенное смету на электрическую систему теплого пола, воспользуйтесь нашим калькулятором стоимости лучистого тепла.

Лучистое напольное отопление против отопления плинтусом против принудительного воздушного отопления

Достаточно хорошо известно, что системы лучистого теплого пола, также известные как системы напольного отопления, являются эффективной и удобной альтернативой традиционным вариантам отопления. Он включает в себя подстилку пола трубками или горячими элементами, которые могут передавать тепло всему помещению за счет конвекции и излучения. Это избавляет от необходимости нагнетать теплый воздух.

Веб-сайт Министерства энергетики (Energy Savers) показывает, что лучистое отопление имеет больше преимуществ, чем другие формы альтернативного напольного отопления.Это более эффективно, чем воздушное отопление, так как энергия не теряется через воздуховоды. По мнению экспертов в области энергетики, лучистое отопление является гибким, потому что оно может работать с различными источниками энергии, включая древесину, газ, нефть и солнечную энергию, или комбинацию этих источников энергии. Кроме того, лучистое отопление — отличный выбор для людей с тяжелой аллергией, поскольку в комнату не проникает раздражающие частицы.

Лучистое отопление полов и плинтусное отопление

Хотите знать, что выбрать между лучистым теплым полом и плинтусом? Мы сравним эти две системы отопления по нескольким признакам:

1. Распределение тепла: Системы лучистого теплого пола бывают двух типов. Первая — это гидронная система, в которой используется бойлер, расположенный в центре, для производства тепла и передачи его по трубопроводу. Другой вариант — это система электрических змеевиков, в которой используются нагревательные змеевики, расположенные под полом. Электрические системы лучше всего использовать в небольших помещениях, например, возле умывальника в ванной, тогда как гидравлические системы лучше всего подходят для обогрева больших пространств, таких как весь дом. Как правило, системам лучистого отопления требуется больше времени для обогрева всего помещения.Однако, как только тепло распространяется по всему дому, в нем еще дольше остается тепло. С другой стороны, системы плинтусов часто используются для распределения тепла только там, где это необходимо.

2. Стоимость установки: При использовании плинтуса с подогревом стоимость установки электрических систем намного ниже по сравнению с системами на водной основе. На самом деле электрические обогреватели для плинтусов стоят значительно дешевле, чем системы лучистого теплого пола. Если вы выберете системы плинтусов с питанием от котла, рассчитывайте заплатить намного больше за установку.

3. Напольное покрытие: Обогреватели для плинтусов очень гибкие и могут использоваться на любом типе напольного покрытия, не беспокоясь о теплопроизводительности. Хотя лучистые полы с подогревом можно использовать на различных типах напольных покрытий, включая ковровые и деревянные, в основном рекомендуется для искусственных полов, таких как плитка и ламинат, чтобы обеспечить максимальную теплоотдачу.

Лучистое напольное отопление и принудительное воздушное отопление

При сравнении лучистого теплого пола и принудительного воздушного отопления следует учитывать, как происходит распределение тепла с использованием этих систем.В системах нагрева с принудительной подачей воздуха воздух проходит через ряд трубок, что делает систему склонной к утечке воздуха, что снижает ее эффективность. С повышением температуры цоколь и полы остаются холодными. Другой недостаток использования систем обогрева с принудительной подачей воздуха заключается в том, что продувка воздухом вызывает возбуждение аллергенов в доме и может вызвать серьезные проблемы со здоровьем. Кроме того, принудительное воздушное отопление является шумным, поэтому оно может быть неподходящим вариантом для жилых помещений.

С другой стороны, лучистые полы с подогревом обеспечивают более равномерное распределение тепла.Эти системы могут использовать электричество, горячую воду или воздух, который передает тепло через инфракрасное излучение. Большинство систем часто устанавливают под напольным покрытием и добавляют дополнительное тепло в более прохладные помещения. В отличие от систем воздушного отопления, лучистое тепло не переносит аллергены в комнату. Он также обеспечивает бесшумную работу и более энергоэффективен. Однако лучистое тепло стоит дорого, если вы хотите установить его для всего дома. В отличие от систем воздушного отопления, которые действуют как системы HVAC, которые нагревают и охлаждают, системы лучистого теплого пола обеспечивают только тепло.

Аспекты лучистого отопления, которые делают его более эффективным

Различные аспекты лучистого отопления делают его более энергоэффективным, чем другие варианты теплого пола. Равномерное распределение тепла по всему полу нагревает нижнюю половину всей комнаты, обеспечивая достаточно тепла для жителей. В некоторых случаях комната нагревается на 5 градусов по Фаренгейту холоднее, чем в большинстве обычных вариантов отопления.

Радиаторы и другие «точечные» системы отопления неэффективно циркулируют тепло, а это означает, что система должна работать в течение длительного времени, чтобы обеспечить желаемый уровень температуры.Сеть жилищного энергоснабжения (RESNet) утверждает, что радиаторы втягивают холодный воздух через пол и направляют нагретый воздух к потолку. Этот теплый воздух падает и согревает всю комнату сверху вниз. Однако при таком обогреве пыль и аллергены циркулируют по комнате. RESNet также утверждает, что излучающие системы распределяют тепло на 15% эффективнее по сравнению с обычными радиаторами.

Вы можете значительно увеличить эффективность, связанную с излучающими системами, с подходящей изоляцией и идеально спроектированной системой.Замена приличного пола или демонтаж старой системы отопления — излишество ради установки системы лучистого отопления. Однако, если вы приступаете к новому строительному проекту или намереваетесь отремонтировать свою собственность, вам обязательно стоит подумать об этом.

Руководство

TLC Network по экологически чистому образу жизни показывает, что лучистое отопление можно разделить на две категории: электрическое и водяное. В системе электрического излучения провода, проложенные в полу, нагреваются, а затем излучают тепло вверх.Обычно его используют для переоборудования одной комнаты, например ванной комнаты или кухни, в старом здании. Водяное лучистое отопление включает нагнетание нагретой воды через трубы, установленные под полом. Эти трубы следует закрепить во время строительства.

Почему теплый пол?

Лучистое тепло более эффективно в небольших домах с низкой крышей. Кроме того, это самое экологичное решение для отопления в домах с большими комнатами. Проконсультируйтесь с авторитетным специалистом в области отопления, чтобы определить, является ли лучистое отопление наиболее эффективным решением для обогрева вашего дома.

Также целесообразно соединить вашу систему лучистого отопления с термостатом, одобренным EnergySTAR (программируемым). Это может сэкономить сотни долларов на счетах за отопление, сохраняя при этом тепло в доме в течение всего года.

Плюсы, минусы и стоимость

Подогрев плинтусов вызывает волну в мире отопления помещений. Это связано с тем, что то, что когда-то строго относилось к сфере красоты и эстетики, теперь рассматривается как функциональный элемент, обеспечивающий такой же уровень тепла, как и традиционные радиаторы.

Прошли те времена, когда плинтусы скрывали недостатки. Сегодня они интегрируются в элементы дизайна для выполнения столь востребованной функции обогрева.

Используйте меню ниже, чтобы перейти к интересующему вас разделу страницы.

Что такое обогрев плинтуса?

Подогрев плинтусов — это именно то, что вы ожидаете. Эти новые панели выглядят очень похоже на традиционные плинтусы с одним простым отличием. Они обеспечивают тепло через горячую воду, как радиатор, или через электрический элемент.Во многом они похожи на полы с подогревом, поскольку не занимают дополнительного места и отлично справляются с обогревом вашего дома.

Обогрев плинтуса: преимущества

Несмотря на то, что изобретатель был отвергнут предпринимательским телешоу «Логово драконов», у обогрева плинтуса есть ряд преимуществ, которые объясняют его огромную популярность в последние годы. Вот некоторые из них:

Простота установки

Подогрев плинтуса прост в установке.Это означает, что он требует минимального вмешательства в вашу повседневную жизнь и по гораздо более разумной цене, чем теплый пол или солнечная энергия.

Он также стильный, что означает и означает, что если вам не нравятся радиаторы, вы можете снять их, чтобы освободить место на стене.

Равномерное распределение тепла

Благодаря размещению по всему помещению обогреватели на плинтусах обеспечивают гораздо более равномерное распределение тепла, чем традиционные настенные радиаторы.

Площадь пола не ограничена

Если вас интересуют дополнительные требования к полу для новой системы отопления, не спрашивайте.Подогрев плинтуса не посягает на площадь пола, так как он спрятан в плинтусах.

Фактически, если вы заменяете традиционное отопление в своем доме на обогрев плинтуса, вы, вероятно, освободите место на полу. Планируйте, как это уже использовать!

Экономит энергию

Плинтусные нагревательные плиты совместимы с возобновляемыми источниками энергии. Они также более энергоэффективны, чем традиционные системы отопления, и обеспечивают равномерное распределение тепла по комнате, помогая вам сэкономить деньги на огромных счетах за электроэнергию.

Обогрев плинтуса гигиеничен

Простая инфраструктура обогрева плинтуса делает его лишенным щелей и углов, которые склонны к притягиванию пыли и грязи, как в случае с традиционными нагревательными приборами.

Это предохраняет вас от воздействия частиц грязи, которые застревают в системах отопления и могут причинить вам вред различными способами.

Обогрев плинтуса: недостатки

Хотя обогрев плинтуса имеет ряд преимуществ, вы также должны рассмотреть любые потенциальные недостатки технологии, прежде чем принимать решение.

Обогрева плинтуса может быть недостаточно для обогрева большого помещения из-за низкого давления потока, при котором он работает. Это может сделать радиаторы более подходящим методом отопления для людей с большими комнатами.

Старые дома с плохой изоляцией и сквозняками могут быть не полностью совместимы с обогревом плинтусов. И в этих домах должны идти радиаторы.

Таким образом, прежде чем делать окончательный выбор, следует принять во внимание размер комнаты и тип недвижимости.

Производители нагревательных панелей с верхним плинтусом

Всякий раз, когда вы ищете решения для отопления своего дома, рекомендуется выбирать бренды, которые выдержали испытание временем и имеют отличную репутацию среди своих клиентов.

В то время, когда системы отопления в домах стоят на пороге перемен, и болтовня вокруг экологичности набирает пар, также важно обратить внимание на бренды, которые продвигают экологичность в своей основе.

Мы убедились, что продукт может отличаться тем, что он делает, но при этом заботиться об окружающей среде.

Вот два лучших производителя плинтусов, которые делают все возможное.

Что такое Thermaskirt?

Thermaskirt — ведущий бренд в области обогрева плинтусов, известный своей превосходной эффективностью.Он принадлежит DiscreteHeat. Очень успешная компания производит два основных продукта: Thermaskirt-e и Thermaskirt h30.

В то время как Thermaskirt-e — это система отопления, работающая на электричестве, Thermaskirt h30 — это система, работающая на горячей воде.

Самое лучшее в этом бренде — это то, что он уже перешел на подножку возобновляемых источников энергии, а его продукты, как известно, совместимы с возобновляемыми источниками энергии, такими как солнечная энергия, энергия воздуха.

Thermaskirt значительно превосходит другие бренды в своей концепции и дизайне, а также в продуктах, разработанных таким образом, что они могут вмещать незакрепленные кабели и провода.

Что такое Thermodul?

Система отопления Thermodul, базирующаяся в Великобритании, известна своим высокоэффективным и экологически чистым обогревом плинтусов. Он бывает нескольких видов, а именно электрический, водяной и двойной для эффективного обогрева вашего дома.

Доступен в нескольких цветах, и на него приятно смотреть, а это значит, что он органично впишется в интерьер вашего дома, не выпирая, как больной палец.

Расходы на обогрев плинтуса

Подогрев плинтуса выигрывает у своих аналогов, таких как теплые полы и традиционные системы отопления, в ценовом отделе.Это намного дешевле и обеспечивает отличное соотношение цены и качества.

Фактическая стоимость зависит от ряда факторов, включая, помимо прочего, размер комнаты, тип собственности, изоляцию и марку, но это намного дешевле, чем пол с подогревом.

Однако не стоит пытаться сэкономить на затратах на установку и делать это профессионалами, имеющими большой опыт в этом виде работы. Это убережет вас от будущих проблем и несчастных случаев.

Кроме того, обогрев плинтусов, как известно, снижает ваши счета за электроэнергию благодаря своей эффективности.Это делает плинтусы идеальным выбором для домовладельцев. Это не только дешевле купить, но и обслуживать.

Обогрев плинтуса Отзывы

Если вы просмотрите отзывы покупателей о обогреве плинтуса, вы будете рады увидеть, что большинство клиентов полностью удовлетворены своим выбором.

Когда первоначальный скептицизм по отношению к новой технологии проходит, клиенты становятся довольными своей покупкой. Кому все-таки не нравится снижение счетов за электроэнергию?

Также стоит отметить, что плинтус с подогревом понравится тем, кто любит минималистичный дизайн, так как он органично вписывается в интерьер.

Несколько клиентов отметили новое пространство в своем доме после установки плинтуса с подогревом.

Экологически чистые клиенты также довольны покупкой, так как в конечном итоге всем придется обменять свою старую бытовую технику на более новую, более экологически безопасную.

Подходит ли обогрев плинтуса для вашего дома?

Это решение вы должны принять сами. Вы должны принять во внимание свой образ жизни, свой бюджет и свои ожидания от системы отопления.

Также следует учитывать тип дома, где он расположен и как часто вам нужно отопление.

Нет сомнений в том, что обогрев плинтусов дает множество преимуществ, например, более низкие счета за электроэнергию, повышенную эффективность и дополнительное пространство. Это также неинвазивно и не требует значительных изменений в вашем доме.

Преимущества значительно перевешивают недостатки, но прежде чем сделать окончательный выбор, вы должны принять во внимание все логистические проблемы.

Последнее обновление 17 июля 2021 г.

Является ли лучистое отопление пола более эффективным, чем обычные системы?

Уважаемый EarthTalk ! Насколько энергоэффективным (и комфортным) является пол с подогревом, иногда известный как лучистое отопление? —Марси Делл, Бостон

Напольное лучистое отопление включает подкладку пола под полом с помощью горячего элемента или трубки, которая передает тепло в комнату посредством инфракрасного излучения и конвекции, устраняя необходимость в принудительном или продувании воздуха.

Согласно веб-сайту Energy Savers Министерства энергетики США, лучистое отопление имеет ряд преимуществ по сравнению с другими формами распределения тепла: «Оно более эффективно, чем отопление плинтусом, и обычно более эффективно, чем воздушное отопление, поскольку энергия не теряется через воздуховоды. ” Он также гибок, поскольку может работать с различными источниками энергии: газ, нефть, древесина, солнечные и другие источники или их комбинации могут питать излучающие системы. Лучистое отопление — хороший выбор для людей с тяжелой аллергией, поскольку по комнате не разносятся потенциально раздражающие частицы.

Некоторые аспекты лучистого отопления делают его более энергоэффективным. Во-первых, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом при более низкой общей температуре — в некоторых случаях на пять градусов по Фаренгейту ниже — чем в традиционной системе отопления. «Радиаторы и другие виды« точечного »отопления неэффективно циркулируют тепло и, следовательно, должны работать в течение более длительных периодов времени для достижения необходимого уровня комфорта», — сообщает Сеть жилищного энергоснабжения (RESNet). «Они пропускают холодный воздух через пол и направляют теплый воздух к потолку, откуда он затем падает, нагревая комнату сверху вниз, создавая сквозняки и распространяя пыль и аллергены». RESNet добавляет, что излучающие системы передают тепло в среднем примерно на 15 процентов эффективнее, чем обычные радиаторы.

Повышение эффективности может быть значительно увеличено за счет хорошей изоляции и хорошо спроектированной системы. В то время как демонтаж старых систем отопления и / или замена приличных существующих полов может быть излишним ради перехода на лучистое тепло, тем, кто приступает к новым строительным проектам или намеревается провести капитальный ремонт, непременно следует подумать об этом.Согласно Green Living Guide компании TLC Network, существует два основных типа лучистого отопления: электрическое и водяное. В первом случае подогреваемые провода, проложенные в полу, излучают тепло вверх.

Этот тип лучистого тепла чаще всего используется для модернизации отдельной комнаты — особенно ванной комнаты или кухни — в старом доме или здании. Между тем, водяное лучистое отопление, при котором нагретая вода проталкивается через трубы под полом, чаще всего с самого начала проектируется в новую структуру и в целом является более энергоэффективным.

TLC отмечает, что, хотя лучистое тепло определенно более эффективно в небольших уютных домах с более низкими крышами, оно не всегда может быть самым экологичным решением в домах с большими комнатами: «В некоторых сценариях оно может быть менее энергоэффективным, чем принудительное воздушное отопление. ” TLC рекомендует проконсультироваться с авторитетным подрядчиком по отоплению, чтобы узнать, является ли лучистое отопление разумным решением.

Конечно, сочетание системы лучистого отопления с энергоэффективным программируемым термостатом, одобренным EnergySTAR, действительно может сэкономить домохозяйствам сотни долларов в год на счетах за отопление, сохраняя при этом теплее жителей в течение всего года.Многие штаты предлагают финансовые стимулы для модернизации домашних и коммерческих систем отопления таким образом, чтобы повысить энергоэффективность. Ознакомьтесь с бесплатной базой данных государственных стимулов для возобновляемых источников энергии (DSIRE), чтобы узнать, какие виды налоговых льгот или других стимулов могут быть доступны для вас.

КОНТАКТЫ : Energy Savers, www.energysavers.gov; RESNet, www.resnet.us; Руководство TLC Network Green Guide, http://tlc.howstuffworks.com/home/green-living.htm; База данных DSIRE, www.dsireusa.org.

EarthTalk® написан и отредактирован Родди Шером и Дугом Моссом и является зарегистрированным товарным знаком E — The Environmental Magazine (www.emagazine.com). Присылайте вопросы по адресу: [email protected] Подпишитесь : www.emagazine.com/subscribe. Бесплатно Пробная версия, выпуск : www.emagazine.com/trial.

Блог — Подходят ли плинтусы к тепловым насосам?

Опубликовано: 25 марта 2014 г.

Радиаторы или теплые полы? Это традиционный вопрос, который задают те, кто рассматривает возможность установки воздушного или наземного теплового насоса.

Но стоит ли рассматривать нового соперника на рынке?

Исследование, проведенное в Швеции, показало, что плинтусы с подогревом значительно более эффективны, чем панельные радиаторы обычного размера при обогреве помещения, и что они являются особенно эффективным партнером для тепловых насосов.

Исследование, проведенное Королевским технологическим институтом KTH в Швеции, показало, что плинтусы с подогревом обладают способностью теплопередачи, которая на 50 процентов эффективнее традиционных панельных радиаторов.

Плинтус с подогревом — это просто алюминиевый кожух, за которым проложены трубы с горячей водой. Его используют для облицовки стен комнаты вместо традиционного плинтуса.

Несмотря на то, что на рынке имеется ряд продуктов, в данном исследовании использовалась юбка Discrete Heat ThermaSkirt , которую некоторые из вас, возможно, помнят, не принимали в инвестициях в Dragon’s Den в 2008 году.

Эта система оказалась более эффективной по двум причинам:

1.Его низкое расположение означает лучшее распределение конвективного тепла по всему помещению.

2. Его низкое положение означает, что он подвергается воздействию более холодного воздуха, что увеличивает температурный градиент в помещении.

С технической точки зрения, исследование показало, что излучающие плинтусы имеют более высокий средний коэффициент теплопередачи — 12,6 Вт / м2 по сравнению с 8,4 Вт / м2 обычных панельных радиаторов.

Поскольку для работы с оптимальной эффективностью тепловому насосу обычно требуется нагревать воду до немного более низких температур, чем в обычных системах отопления, общей практикой было увеличение размера или количества используемых радиаторов. Используя плинтусы с подогревом, можно увеличить площадь поверхности ваших излучателей тепла без необходимости использования негабаритных и неприглядных радиаторов, занимающих пространство на стене в ваших комнатах.

Однако нужно быть осторожным. Некоторые эксперты предупреждают, что в зависимости от размера вашей комнаты вы можете обнаружить, что площадь поверхности, которую вы можете получить с помощью плинтусов с подогревом, недостаточна для обогрева комнаты с более низкой температурой потока. Кроме того, в более старой собственности вы можете обнаружить, что сквозняки по краям комнаты сводят на нет преимущества плинтуса с более низким профилем.Предполагая, что комната хорошо изолирована, может быть комната оптимального размера, в которой плинтус с подогревом более эффективен, иначе вы все равно можете обнаружить, что радиаторы увеличенного размера — ваш лучший выбор.

Целью шведского исследования было разработать действующее уравнение для тепловой мощности для всех высот плинтуса и избыточных температур, поскольку существующие уравнения ограничены определенной высотой и определенным диапазоном температур. Результаты показали, что тепловыделение увеличивается в 2 раза.1 процент на см высоты обогреваемого плинтуса, и это удвоение потока воды увеличивает тепловыделение только на 4,5 процента. В документе сделан вывод о том, что плинтусы с подогревом следует использовать на максимально возможной высоте и с текущим нормативным значением 100 Па / м для потери давления со стороны воды для конструкции системы.

Источник — опубликовано на YouGen (24 марта 2014 г., 9:13)


Nuheat и нагрев системной платы

Прямой кондуктивный нагрев

Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату.Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и наиболее сконцентрированное на глубине 6 футов — там, где большинство из нас проводит время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.

Остаточное отопление

В силу метода установки Nuheat заключен в теплоизоляционную массу (тонкие слои над и под системой Nuheat).Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на энергию.

Безопасность

Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкослойного материала, не стоит беспокоиться о том, что мебель, занавески или дети могут соприкоснуться с источником тепла.

Дизайнерская гостиная

Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола, а его стильные термостаты являются единственным видимым аспектом системы. А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.

Как заменить обогреватель плинтуса на систему теплого пола Nuheat

Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем мощность вашего обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.

Основы системной платы

| JLC Онлайн

Несмотря на быстрый рост лучистого теплого пола, плинтус из оребренных труб по-прежнему является основным продуктом американского водяного отопления. Плинтус Hydronic был впервые представлен в конце 1940-х годов как легкая и легко устанавливаемая альтернатива чугунным радиаторам, и его текущие продажи в США в настоящее время превышают 11 миллионов погонных футов в год. Имея зарекомендовавший себя опыт эксплуатации в течение нескольких десятилетий, он, несомненно, сохранит значительную долю как новых, так и модернизированных рынков водяного отопления.

В этой статье обсуждаются процедуры, необходимые для обеспечения высококачественной установки гидронной плинтуса — такой, при которой правильное количество плинтуса помещается в нужное место и устраняются проблемы с шумом, которые могут мешать небрежно установленным системам.

Конвективное и лучистое тепло

Большая часть тепла, выделяемого типичной излучающей плитой, конечно же, за счет излучения: горячая вода во встроенных трубах нагревает бетон, который на своей поверхности излучает тепло ближайшим людям и мебели. Напротив, большая часть тепла, производимого плинтусом из оребренных труб, является конвективным: горячая вода, проходящая через элемент, быстро нагревает воздух между пластинами, приводя в движение процесс конвекции. Теплый воздух поднимается через прорезь в верхней части шкафа, а холодный воздух поступает на место на уровне пола.

Несмотря на то, что они производятся несколькими производителями, большинство марок оребренных труб схожи по конструкции. Элемент состоит из медной трубки 1/2 дюйма, 3/4 дюйма или 1 дюйма с механически прикрепленными алюминиевыми ребрами. Он опирается на опоры в окрашенном стальном корпусе. Большинство корпусов плинтусов имеют регулируемую заслонку наверху, которую можно использовать для уменьшения теплоотдачи.

Тим Хили Большая часть тепла, выделяемого плинтусом из оребренных труб, является конвективным.Более холодный воздух поступает в нижнюю часть шкафа и нагревается ребрами, затем теплый воздух выходит сверху. Тим Хили Большая часть тепла, производимого лучистыми полами (а также чугунным излучающим плинтусом европейского образца, см. Ниже), находится в форме тепловых волн, хотя также создаются некоторые конвекционные потоки.

Тепловая мощность плинтуса во многом зависит от температуры воды. На диаграмме ниже показано, насколько выражен этот эффект для типичной жилой системы.Поскольку вода протекает через последовательный трубопровод, содержащий несколько плинтусов, ее температура постоянно снижается. Чтобы выбрать правильную длину плинтуса для комнаты, необходимо оценить температуру воды в месте расположения конкретной плинтуса в контуре. (Техническое объяснение того, как подобрать размер плинтуса, см. В разделе «Определение размеров плинтуса».)

Тепловая мощность плинтуса проверяется в соответствии с беспристрастным стандартом, который называется Кодекс испытаний и оценки IBR для излучения плинтуса.Результаты представлены в документации производителей как тепловая мощность на погонный фут ребристого элемента (которая обычно на 3–6 дюймов меньше длины корпуса). Рейтинги обычно даются для нескольких температур воды и двух расходов воды. (Например, см. Эту диаграмму из Slant FIn [PDF]. )

В сноске к рейтингам указано, что к тестируемым значениям тепловых характеристик добавлено 15%, чтобы учесть так называемый «коэффициент теплового эффекта». Истоки этого уходят в прошлое несколько десятилетий назад, когда плинтус сравнивали с отдельно стоящими чугунными радиаторами, которые можно было найти в старых домах.Предполагалось, что плинтус будет погружен в бассейн с прохладным воздухом у пола и, таким образом, будет выделять больше тепла, чем стоячий радиатор. (Чем больше разница температур между воздухом и горячей водой, тем выше теплопередача.) Чтобы учесть это, номинальные характеристики при испытаниях были увеличены на 15%.

Хотя это могло быть правильным предположением в жилищном строительстве 1950-х годов, сегодня это не норма, потому что дома более плотные и более равномерно обогреваются, с меньшим количеством сквозняков и меньшим расслоением воздуха.Я предпочитаю подбирать размеры плинтусов на основе их реальных проверенных характеристик. Для этого при использовании опубликованной диаграммы просто разделите значение тепловой мощности на 1,15. В противном случае вы рискуете поставить слишком маленький плинтус в данном пространстве.

Зонирование для комфорта

Возможность точного управления подачей тепла между несколькими независимыми зонами является основным преимуществом водяного отопления. Чем больше зон, тем больше возможностей настроить систему под индивидуальные предпочтения. Большинству клиентов инстинктивно нравится идея иметь много зон, пока они не осознают дополнительных затрат.Иногда люди тратят деньги на продуманное зонирование, а потом редко этим пользуются. Вот несколько рекомендаций по соответствию зонированию требованиям бюджета.

Контроль зоны не всегда необходим. Помните, что во многих случаях системы плинтусов могут быть спроектированы так, чтобы поддерживать разные части здания при разных температурах без добавления зональных элементов управления. Простое закрытие заслонки на плинтусе может снизить тепловыделение комнаты примерно на 50%.

Зона выборочно. Неиспользуемые территории — очевидные кандидаты на зонирование. Примеры включают мастерские, комнаты для гостей и подвалы. Экономия энергии легко окупит лишние затраты на выделение таких участков в отдельную зону.

Ванные комнаты — хорошие кандидаты на раздельное зонирование. С ванной, зонированной отдельно от спальни, домовладелец может спать в прохладной комнате, а затем войти в теплую ванную комнату, чтобы принять утренний душ.

Рассмотрим другие источники тепла. Подача тепла в солнечные комнаты и зоны с каминами или дровяными печами должна прерываться, не затрагивая другие части дома.

Стратегии зонирования

Наиболее распространенный способ построения зонированной системы — это использование отдельного трубного контура к каждой зонированной зоне и от нее, оборудованного циркуляционным насосом или зонным клапаном. Подвод тепла регулируется индивидуальными термостатами в каждой зоне. Горячая вода течет по контуру зоны только тогда, когда ее термостат требует тепла.

Хотя и циркуляторы, и зонные клапаны использовались в тысячах систем, я предпочитаю циркуляционные насосы. Стоимость немного выше, но зато и надежность в долгосрочном плане.Если вы устанавливаете систему с несколькими циркуляционными насосами, обязательно убедитесь, что в контуре каждой зоны установлен «обратный клапан» или подпружиненный обратный клапан, чтобы предотвратить миграцию тепла вне цикла и обратный поток.

Термостатические радиаторные клапаны (TRV) позволяют регулировать отдельные плинтусы в последовательном контуре. Пластиковая пленка предназначена для защиты от брызг грязи для гипсокартона. Когда в комнате достаточно тепло, TRV закрывается, и поток через распределительный контур полностью обходит этот плинтус.Когда комната начинает остывать, TRV медленно открывается.

Трубопровод Monoflo. Один вариант трубопровода называется системой «монофло». При таком подходе плинтус в каждой комнате имеет собственный термостатический клапан и может управляться отдельно. Трубопровод устроен так, что горячая вода всегда течет через трубопроводную петлю, из которой «отводятся» все плинтусы. Это создает постоянно циркулирующий контур нагретой воды, из которого любой из отдельных плинтусов может отводить тепло, когда это необходимо.

Термостатический радиаторный клапан (TRV), подключенный к каждой приточной стояке, регулирует поток через плинтус по мере необходимости для поддержания желаемого уровня комфорта в комнате (см. Фото слева).

Трубопровод самонаведения. Другой метод зонирования, относительно новый в США, но распространенный в Европе, — это коллекторная система «домашнего хода». Каждая плинтус имеет свою собственную линию подачи и возврата, обычно из труб PEX или PEX-AL-PEX. Все линии подачи начинаются с подающего коллектора, подобного тому, который используется в системах теплого пола, а все обратные линии возвращаются в обратный коллектор.Зональное управление обеспечивается одним из двух способов: с помощью низковольтных приводов клапанов, установленных на вентилях коллектора и подключенных к термостатам, или с помощью неэлектрических ТРВ на каждой основной плате.

Расположение у котла

Расположение компонентов около котла за последние несколько лет претерпело некоторые изменения. На приведенном ниже рисунке изображена типовая компоновка системы с тремя зонами нагрева и отдельной зоной для нагрева воды для бытового потребления. Одним из важных изменений является размещение циркуляционных насосов на стороне подачи котла и после расширительного бака системы.Это упрощает продувку воздухом, часто избавляя от необходимости «стравливать» воздух с плинтусов. Традиционный воздухозаборник, используемый в старых системах, заменяется более новым устройством, называемым воздушным сепаратором или деаэратором, который может захватывать даже микроскопические пузырьки воздуха и выталкивать их из системы.

Тим Хили В современной гидравлической установке циркуляторы размещаются на стороне подачи котла после расширительного бака, что упрощает удаление воздуха из системы.Сепаратор воздуха также является усовершенствованием по сравнению с традиционными прямоточными воздухоочистителями.

Также обратите внимание, что вся проводка для циркуляционных насосов и термостатов системы была объединена в единую панель управления, называемую многозонным релейным центром. Некоторые производители теперь предлагают релейный центр, который значительно упрощает установку и снижает стоимость по сравнению с системами, в которых используется несколько отдельных зон управления с отдельным термостатом на 24 В для каждой зоны.

Исчезает и традиционный змеевик без резервуара для нагрева воды для бытового потребления.Его место занимает накопительный водонагреватель косвенного нагрева, которого сейчас доступны десятки моделей. В этом типе системы котел срабатывает только тогда, когда есть потребность в отоплении помещения или нагреве воды, а не при неэффективном поддержании минимальной температуры воды круглый год. Большинство мультизональных регуляторов имеют переключатель, который можно установить для обеспечения «приоритетного» нагрева воды для бытового потребления. В этом режиме все обогрев помещения временно приостанавливается во время приготовления горячей воды, позволяя полной мощности котла быстро нагреть водонагреватель.

Опции распределительных трубопроводов

Хотя медные трубки типа M долгое время были стандартом для гидравлических распределительных контуров, теперь они имеют серьезную конкуренцию, в частности, у трубок из сшитого полиэтилена (PEX), изготовленных с барьером диффузии кислорода (ASTM F876) . Ряд компаний в настоящее время продают трубки из полиэтилена с добавлением полиэтилена вместе с латунными фитингами для паяных или резьбовых соединений. Трубку можно легко пропустить через полости балок, где установка жестких труб практически невозможна — огромное преимущество при модернизации.Разновидностью является композитная трубка PEX-AL-PEX, которая имеет внутренний и внешний слои PEX, прикрепленные к сварной алюминиевой сердцевине. PEX-AL-PEX, изготовленный в соответствии со стандартом ASTM F1281, рассчитан на условия эксплуатации до 210 ° F при давлении 115 фунтов на кв. Дюйм. После разматывания PEX-AL-PEX сохраняет свою форму лучше, чем стандартный PEX. Его тепловое расширение составляет всего одну седьмую от теплового расширения PEX, потому что оно контролируется алюминиевым сердечником, а не пластиком.

Установка плинтуса

Несмотря на то, что плинтус можно установить практически в любом месте стены, размещение может повлиять на комфорт в помещении.Предпочтительное расположение — всегда вдоль внешних стен, особенно под окнами. Восходящий поток теплого воздуха от плинтуса противодействует сквозняку, создаваемому прохладными поверхностями окон и стен, а также помогает предотвратить образование конденсата на стекле в очень холодную погоду. При тщательной компоновке плинтуса следует также учитывать расстановку мебели, распашные двери и препятствия, такие как стенные колонны (рис. 5).

Рис. 5. Расположение плинтуса следует тщательно спланировать, чтобы избежать трудоемкой установки и обеспечить равномерный и эффективный обогрев.

По возможности, обсудите размещение плинтуса с домовладельцем перед окончательной планировкой, помня, что компромиссы неизбежны. Вот еще несколько моментов, которые следует учитывать.

Избегайте влажных мест. Плинтус не подходит для интенсивно используемых ванных комнат с высокой влажностью, особенно когда он размещен рядом с туалетом или за ним. Корпуса начнут ржаветь через пару лет. Поскольку доступное пространство на стенах в большинстве ванных комнат минимально, панельный радиатор часто является лучшим выбором, хотя он будет стоить в два-три раза дороже при той же теплопроизводительности.Другой вариант — использовать пол с подогревом, который также стоит дороже.

Оставьте воздушное пространство. Если плинтус устанавливается до отделки пола, не забудьте оставить под шкафом не менее 1 дюйма пространства. Это гарантирует, что чистовой пол не будет блокировать попадание воздуха в помещение.

Найдите каркас пола. Перед тем, как прикрепить корпус плинтуса к стене, обязательно найдите каркас пола, чтобы вам не пришлось разрезать балку, чтобы освободить место для стояка снизу.Старайтесь держать стояки на расстоянии не менее 2 дюймов от любого каркаса, чтобы упростить пайку. В большинстве случаев вы можете измерить отверстия для стояка, надев колено на каждый конец элемента и измерив расстояние между центрами коленчатых муфт. Если конструкция требует наличия уравновешивающего клапана или термостатического радиаторного клапана на одном конце элемента, перед измерением соберите компоненты в сухом виде.

Просверливание отверстий большого диаметра. Отметив это межцентровое расстояние на полу, используйте сверло, которое как минимум на 3/8 дюйма больше внешнего диаметра трубопровода стояка, чтобы просверлить отверстия.Это обеспечивает пространство для расширения элемента, не прижимая стояк к стороне отверстия. Для моноблочных элементов вы можете спаять элемент вместе с любыми фитингами и клапанами, а затем опустить всю сборку в корпус. Обязательно поддерживайте все фитинги, чтобы сборка не перекручивалась при пайке. При установке в корпус убедитесь, что элемент опирается на предусмотренные опоры. Некоторые производители поставляют пластиковые расширительные опоры, которые предотвращают контакт металла с металлом и минимизируют шум расширения. В ситуациях, когда плинтус должен подаваться и возвращаться с одного и того же конца, установите вентилируемый 180-градусный «возвратный» фитинг на дальнем конце и проложите обратную трубу обратно через кожух над элементом.

Предотвращение шума

Предотвращение шума от теплового расширения является важной частью монтажа трубопровода. Если медные трубы подвешены под балками пола, используйте проволочные подвески с пластиковым покрытием с заостренными концами, которые входят в балки. Эти подвески изгибаются при расширении трубы, предотвращая шум, который может возникнуть при расширении трубы внутри жесткой опоры.

При использовании двутавровых балок перед использованием подвесов этого типа используйте в перегородке блок-заполнитель. Не забивайте остриями фланцы двутавровых балок, иначе вы повредите этот ключевой элемент конструкции.

Поддерживайте трубки 1/2 дюйма и 3/4 дюйма с интервалом, не превышающим 4 фута. Опоры для трубок диаметром 1 дюйм и 11/4 дюйма не должны находиться на расстоянии более 6 футов друг от друга. Трубки PEX должны поддерживаться примерно через каждые 30 дюймов.

Убедитесь, что все отверстия в балках совмещены. Снова просверлите отверстия как минимум на 3/8 дюйма больше внешнего диаметра трубопровода.Никогда не прикрепляйте жестко медные трубки к любому каркасу и не зажимайте отрезок трубы между жесткими поверхностями. Убедитесь, что подвесы рассчитаны на работу при температурах, по крайней мере, на 20 ° F выше расчетной температуры воды в системе — обычно 180 ° F в жилых системах.

Испытания под давлением

Когда трубопроводная система завершена, пора проверить герметичность. Лучше всего это делать со сжатым воздухом, а не с водой (если вам не нравится бегать по зданиям в поисках запорной арматуры).Не позволяйте себе самодовольно отказываться от этого шага. Я знаю парней, которые, вероятно, могли бы паять трубу во сне, но все же неукоснительно тестировали каждую систему, прежде чем труба будет закрыта.

Перед испытанием под давлением убедитесь, что все вентиляционные отверстия плотно закрыты, а все встроенные клапаны открыты. Добавьте воздух в систему с помощью клапана Шредера (как клапан на шине). Прокачайте систему под давлением от 20 до 25 фунтов на квадратный дюйм — при более высоком давлении воздух начнет вытекать из предохранительного клапана на 30 фунтов на квадратный дюйм. Если все в порядке, давление должно оставаться стабильным не менее 12 часов.Если давление медленно снижается в течение нескольких часов, проверьте все стыки, нанеся кисть на раствор средства для мытья посуды или имеющуюся в продаже жидкость для обнаружения утечек, и поищите пузырьки. Резьбовые соединения более подвержены утечкам. Выявите любую утечку и устраните ее перед закрытием трубопровода или добавлением воды.

Заправка системы

Если на объекте имеется вода под давлением, систему можно заполнить, закрыв изолирующие фланцы на всех зональных циркуляционных насосах, кроме одного, открыв выпускной продувочный клапан и подняв рычаг быстрого наполнения на редукционный клапан давления.Вода поступает в котел и вверх по трубопроводу системы. По мере наполнения котла воздух выходит через воздухоотделитель. Вода продолжает подниматься через контур открытой зоны, выталкивая большую часть захваченного воздуха вперед. В конце концов, водно-воздушная смесь возвращается к открытому выпускному клапану. Примерно через минуту выходящий поток будет относительно свободен от пузырьков воздуха.

Разомкните цепь следующей зоны и замкните первую. Повторите процедуру, по одному контуру зоны за раз, пока не будут очищены все зоны.Установите в исходное положение рычаг быстрого заполнения и закройте выпускной клапан продувки. Большая часть воздуха, кроме растворенного в системной воде, теперь удалена из системы. Воздухоотделитель получит отдых в течение первых нескольких дней работы.

Когда система, подобная показанной на Рисунке 4, включается впервые, то, что происходит, зависит от настроек управления. Если они настроены на приоритет ГВС, зона ГВС будет единственной работающей. Предполагая, что в резервуаре ГВС есть вода, установите термостат резервуара на 100 ° F и подождите несколько минут, чтобы эта нагрузка была удовлетворена.

Добавить комментарий

Ваш адрес email не будет опубликован.
