ЖК «Зиларт», канальное кондиционирование в квартире

Канальное кондиционирование в квартире,
ЖК “Зиларт” 3 комнаты, 113м2

Подробнее

---

ЖК «Прайм парк»

Реализацией комфортного климата в квартире Прайм Парк, как всегда, было адаптирование имеющегося хладоносителя в данном ЖК под дизайн современной квартиры.

Подробнее

---

Устройство системы приточно-вытяжной вентиляции и охлаждения в ЖК WELTON

Заказчик поставил задачу выполнить проект и монтаж системы вентиляции и кондиционирования в квартире без задействования фасада в условиях ограниченного бюджета.</br>

Проект был разбит на 3 стадии и выполнен в срок, без увеличения цены проекта.

Подробнее

---

ЖК «Фреш», полный климат контроль

Задачи:

• Обеспечить жилые комнаты свежим воздухом без открытия окон и шума;
• Скрытое кондиционирование с плавным охлаждением через решётки «скрытого» монтажа;
• Системы должны быть максимально тихими;
• Системы должны минимально опускать уровень потолка в основных комнатах;
• Каждая жилая комната должна иметь своё управление температурой;
• Система должна поддерживать заданное Заказчиком значение по влажности воздуха
• Учесть особенности дизайна при проектировании;

Подробнее

---

РЕЗИДЕНЦИЯ АРХИТЕКТОРОВ

Задачи:

• Обеспечить жилые комнаты свежим воздухом без открытия окон и шума;
• Компенсировать приток воздуха управляемой вытяжкой с низким уровнем шума;
• Скрытое кондиционирование с плавным охлаждением через решётки «скрытого» монтажа;
• Системы должны быть максимально тихими;
• Учесть особенности дизайна при проектировании;

Подробнее

---

ЖК «Зиларт» 4 комнаты, 130 кв. м.

Задачи:

• Проектирование и монтаж приточно-вытяжной системы вентиляции;
• Скрытое канальное кондиционирование на каждую комнату;
• Системы должны быть максимально тихими;
• Системы не должны опускать уровень потолка в основных комнатах;
• Каждая жилая комната должна иметь своё управление температурой
• Учесть особенности дизайна при проектировании;

Подробнее

---

ЖК Кутузовский Life, 4 комнаты, 125 м2.

Что требовалось:

• сделать проект системы приточно-вытяжной вентиляции с увлажнением Carel
• спроектировать канальную систему кондиционирования
• вентиляцию и кондиционирование сделать максимально тихими
• каждая жилая комната должна иметь своё управление температурой
• завести все системы на длинные решётки скрытого монтажа для более красивого дизайна

Подробнее

---

ЖК «Дом на Мосфильмовской» 4 комнаты, 200 кв. м.

Что требовалось:
•    Монтаж приточно-вытяжной вентиляции и системы канального кондиционирования
•    Система должна быть максимально тихой
•    Расчёт под длинные щелевые решётки
•    Учесть особенности дизайна при проектировании

Подробнее

---

ЖК «Royal House of Yauza» 3 комнаты, 160 кв.м.

Что требовалось:
•    Монтаж приточно-вытяжной вентиляции и системы канального кондиционирования
•    Система должна быть максимально тихой
•    Система не должна опускать уровень потолка в основных комнатах
•    Расчёт под длинные щелевые решётки
•    Учесть особенности дизайна при проектировании

Подробнее

---

ЖК «Вандер Парк» 3 комнаты, 95 кв.м.

Что требовалось:
•    Монтаж трёх внутренних блоков фанкоилов
•    Система должна быть максимально тихой
•    Система не должна опускать уровень потолка в основных комнатах
•    Расчёт под длинные щелевые решётки
•    Учесть особенности дизайна при проектировании

Подробнее

---

Красногорский бульвар, д.

36. 3 комнаты, 130 кв.м.

Монтаж системы вентиляции VENTMACHINE с увлажнением CAREL, мультизональная сплитсистема GREE.

Подробнее

---

ЖК «Воробьевы горы» 2 комнаты, 71 кв.м.

Что требовалось:
• Приточно-вытяжная система вентиляции;
• Дополнительная вытяжка из «мокрых» зон;
• Система должна быть максимально тихой;
• Система должна учитывать двойной свет;
• Расчёт под длинные щелевые решётки;
• Учесть особенности дизайна при проектировании; Подробнее

---

ЖК «Арт Хауз» двухуровневая квартира-лофт, 190 кв.м.

Что требовалось:
•    Приточно-вытяжная система вентиляции в 2-х уровневой квартире;
•    Дополнительная вытяжка из «мокрых» зон;

•    Установить кондиционеры на водяном теплоносителе;
•    Система воздуховодов должна быть частью дизайна;
•    Учесть большой объём воздуха.

Подробнее

---

ЖК «Счастье». 3 комнаты. 82 кв.м.

Что требовалось:
•    Приточно-вытяжная система вентиляции;
•    Дополнительная вытяжка из «мокрых» зон;
•    Оборудование нужно разместить на полу, не опуская потолок в коридоре;
•    Воздуховоды по периметру комнат;
•    Учесть особенности дизайна при проектировании;
•    Установить вытяжку для туалета кота.

Подробнее

---

ЖК «Волынский» 4 комнаты, 110 кв.м.

Что требовалось:
•    Приточно-вытяжная система вентиляции в каждую комнату;

•    Дополнительная вытяжка из «мокрых» зон;
•    Система должна быть максимально тихой;
•    Система не должна опускать уровень потолка в основных комнатах;
•    Расчёт под  дизайнерские решётки
•    Учесть особенности дизайна при проектировании и монтаже;
•    Дополнительная фильтрация воздуха, увлажнение

Подробнее

---

ЖК «Староволынский» 4 комнаты, 167 кв. м.

Что требовалось:

• сделать проект систем вентиляции и кондиционирования канального типа
• приточную вентиляцию сделать максимально тихой
• позаботиться об усиленной фильтрации воздуха
• каждая жилая комната должна иметь своё управление «холодом»
• завести всё на длинные решётки скрытого монтажа для более красивого дизайна

Подробнее

---

ЖК «Серебряный парк» 3 комнаты, 87 кв.м.

Что требовалось:

• Сделать систему канального кондиционирования на кухню-гостиную и одну из спален.
• Во второй спальне сделать настенную сплит-систему.
• Наружный блок должен располагаться на техническом балконе в специально выделенном месте.
• Трассы кондиционирования идут через МОП (места общего пользования) по общему коридору.

Подробнее

---

ЖК «Зиларт» 4 комнаты. 130 кв.м.

Что требовалось:

•    Приточно-вытяжная система вентиляции;
•    Дополнительная вытяжка из «мокрых» зон;
•    Система должна быть максимально тихой;
•    Система не должна опускать уровень потолка в основных комнатах;
•    Расчёт под длинные щелевые решётки;
•    Учесть особенности дизайна при проектировании;
•    Дополнительная фильтрация воздуха.

Подробнее

Вентиляция в квартире — устройство, требования и чистка

Система вентиляции в квартире может исправно работать в течение многих лет, но достаточно одного сбоя, чтобы жильцы дома прочувствовали на себе негативные изменения. Если в помещении нет вентиляции или существующей тяги недостаточно, возникает множество проблем, среди которых запотевание окон, появление конденсата и плесени на стенах.

Со временем ухудшается микроклимат в помещении, а запахи из туалета и кухни распространяются по всей квартире. Что делать в таких случаях? Как должна работать правильная вентиляция? Можно ли выполнить работу  по восстановлению системы своими руками?

Содержание статьи

• Общее устройство
• Основные требования
• Особенности проверки
• Как выполнить чистку?
• Как улучшить циркуляцию воздуха?
• Как сделать дополнительную вытяжку?
• Итоги

Общее устройство

Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

• Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
• Способность работать в автономном режиме.
• Независимость от электричества.
• Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Естественная вентиляция имеет и ряд минусов:

• При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
• Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

Проект вентиляции квартиры

Основные требования

Следующий важный момент — нормы, касающиеся вентиляция для квартиры. По существующим правилам воздух должен полностью удаляться из помещения и меняться новой порцией за полчаса. Вопрос в том, каким должен быть объем масс, поступающих в квартиру. Для расчета требуется совместить требования в отношении системы вентиляции с площадью квартиры и числом ее жильцов. Так, на один «квадрат» жилища необходимо от трех «кубов» воздуха, а на одного человека — 30 кубометров в час. Именно так должна работать вентиляция, которая правильно настроена.

Рассмотренной информации достаточно, чтобы рассчитать нормы для конкретной ситуации, и выполнить проектирование.

Особенности проверки

Теперь рассмотрим, как проверить вентиляцию в квартире и принять решение о необходимости проведения ремонтных мероприятий. Система организована так, чтобы в каждую квартиру выходил отдельный отвод от общего канала для притока свежего и вытяжки старого воздуха.

Если все сделано правильно, вентиляция должна работать без сбоев и своевременно обновлять воздух в помещении. Но на практике мощности существующей вентиляции может не хватать. Вопрос в том, как правильно убедиться, что система функционирует, или подтвердить подозрение, что в квартире нет вытяжки вовсе. Варианта два:

• Откройте форточку в любой из комнат, после чего поднесите к отверстию вентиляционного канала салфетку или листок бумаги. В случае его удерживания на поверхности, все в норме. Если «инструмент» упал, вывод один — кондиционирование квартиры не производится, то есть мощности вытяжной системы недостаточна или ее нет вовсе. В такой ситуации единственным выходом является очистка каналов или дополнительная установка вентиляции в квартире.
• Возьмите источник пламени (это может быть свечка или спичка), после чего поднесите ее к проему в вентиляционном канале. Активное смещение огня в сторону отверстия подтверждает исправность системы. Если не работает вентиляция, пламя не будет перемещаться вовсе. Спасение также находится в очистке забитых каналов.

Как выполнить чистку?

Чтобы восстановить нормальную работу приточно-вытяжной системы, начните с проверки каждой отдушины. Если листы бумаги притягиваются с различным усилием, причиной являются загрязненные коробки внутри квартиры. Восстановление вентиляции в квартире своими руками начните с подготовки стального троса небольшой толщины или проволоки с алюминиевой жилой. Берите «инструмент» и чистите канал от мусора.

Остатки можно убрать с помощью пылесоса, на который стоит надеть длинную трубку (допускается применение поливного шланга из винила). Если усилия напрасны, и все равно не работает вентиляция в квартире, придется почистить основной канал. Для этого пригодится ерш большего диаметра и штанга (в качестве плеча). Далее чистите проход, но действуйте осторожно, ведь внутри могут быть гнезда птиц или прочая живность. Если причина была именно в загрязнения, работа вентиляции в квартире будет восстановлена.

Описанный выше подход характерен для частного дома. Если нарушена вентиляция и кондиционирование квартир в многоэтажном здании с большим числом квартир, вопрос очистки центральных каналов — задача домовладельца, а жильцу выполнять эту работу запрещено. При появлении претензий к работе вентиляции, необходимо подать заявку и таким способом вызвать мастера в квартиру.

Как улучшить циркуляцию воздуха?

Многие после проверки принимают решение о повышении эффективности работы системы. Сделать это несложно путем улучшения притока свежего воздуха. Вентиляция в квартире своими руками должна начинаться снова-таки с проверки. Берите кусок бумажки, поставьте его к отверстию канала, но при этом входная дверь и окна должны быть плотно закрыты, а межкомнатные двери необходимо полностью распахнуть.

Если каналы не действуют в достаточной степени, и «проверочная» бумага падает, требуется проверить наличие зазора между полом и нижней частью дверей. Он должен составлять 3-5 сантиметров, ведь только в этом случае вентиляция в квартире с пластиковыми окнами будет оптимальной. Если такой вариант не подходит, допускается высверливание несколько рядов отверстий по 1-1,5 см диаметром.

В туалете, ванной или спальне высверливание отверстий можно осуществлять с наклоном в сторону внутренней части комнаты. При таком подходе исключается возможность подглядывания в имеющиеся щели. Для улучшения звукоизоляции ставится специальная сетка из нержавейки или стали. После выполнения описанных шагов, вентиляция в квартире улучшается.

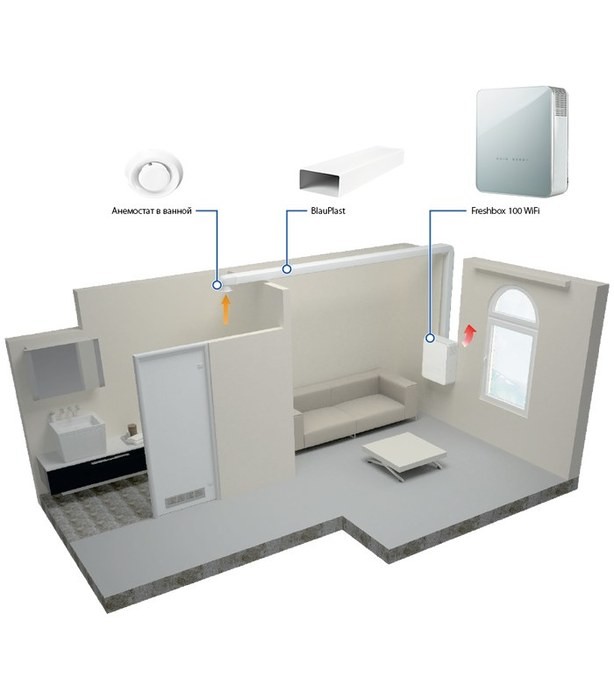

Как сделать дополнительную вытяжку?

Вентиляция квартиры с пластиковыми окнами усложняется тем, что оконные проемы плотно закрываются, что почти полностью исключает поступление воздуха внутрь помещения. Чтобы избежать холода, приходится плотно закрывать все окна. В итоге вентиляция в вашей квартире работает хуже или не выполняет своих функций вовсе. Если летом можно открыть окно в режим проветривания, то зимой потребуется дополнительная вытяжка.

Сделать ее для квартиры своими руками несложно — достаточно установить вытягивающие электрические вентиляторы в отдушинах или смонтировать блок-вентилятор в качестве одной из секций короба системы.

При обустройстве вентиляции стоит учесть ряд моментов:

• В кухне воздушные массы должны поступать через раструб (специальное «окно» над конфорками). В ином случае устранить неприятные запахи не получится. В системе должны стоять фильтры и нейтрализаторы «ароматов», которые время от времени требуют замены.
• Схема вентиляции в любой квартире должна продумываться с позиции экономии электроэнергии. Так, в туалете и ванной включение вентилятора должно осуществляться одновременно со срабатыванием выключателя. В случае если отверстия ванной комнаты и туалета объединены, придется поставить клапан-хлопушку, которая будет открываться и закрываться, когда это необходимо.
• Чтобы вентиляция в полной мере устраивала домочадцев, важно правильно подойти к выбору вентилятора. При расчете мощности изделия для кухни площадь нужно умножить на десять, а для ванной — на семь. В кухне желательно предусмотреть мелкую сетку, чтобы исключить проникновение насекомых.

Итоги

Проверить, восстановить и улучшить работу вентиляции в своей квартире реально. Главное — внимательно изучить рекомендации в статье, разобраться со схемой вентиляции в квартире и выделить время на выполнение всех работ.

Вентиляция наружу или рециркуляция?

Существует множество причин установить кухонную вытяжку. Установленная вытяжка важна для качества воздуха, поскольку она эффективно фильтрует дым, жир и пары угарного газа. Вытяжка также обеспечивает контроль температуры, сохраняя повару у плиты прохладу и комфорт. Но, как и в случае с большинством бытовой техники, при выборе кухонной вытяжки необходимо сделать выбор; в частности, вытяжка должна выводить воздух наружу или воздух должен рециркулировать? И, как и в случае с большинством бытовой техники, у обоих вариантов есть свои плюсы и минусы. Ниже мы рассмотрим плюсы и минусы кухонных вытяжек с вентиляцией наружу по сравнению с рециркуляционными вытяжками.

Во-первых, давайте кратко рассмотрим, как работают эти типы вентиляционных отверстий. Вентиляционные или канальные вытяжки либо подключаются к внешнему источнику воздуха, либо фильтруют воздух. При использовании вытяжки вытягивают кухонные пары, дым и молекулы загрязняющих веществ, такие как угарный газ из дыма, либо непосредственно наружу, либо через систему фильтрации. Рециркуляционные вытяжки или вытяжки без воздуховодов работают практически одинаково, за исключением одного ключевого отличия. Воздух, вместо того, чтобы нагнетаться наружу или через фильтр, рециркулирует обратно на кухню. В этом кратком объяснении того, как работают вытяжки, мы уже обнаружили одно «за» и одно «против». Канальные вытяжки лучше фильтруют плохой воздух, в то время как бесканальные вытяжки способны отфильтровывать меньше плохого воздуха. Канальные вытяжки обеспечивают лучшее качество воздуха, поскольку они вытягивают больше загрязненного воздуха из кухни, и могут принести серьезную пользу для здоровья людям, страдающим аллергией, чувствительностью или даже астмой.

Коды и стандарты также могут иметь решающее значение при выборе между вытяжным колпаком и рециркуляционным колпаком. Человек, заинтересованный в вытяжке, может жить в квартире, в которой запрещено любое прокалывание наружных стен. В более холодных частях мира используются разные коды для подпиточного воздуха, что важно при использовании вытяжного шкафа. Когда дело доходит до кодов и стандартов, вытяжки с воздуховодами и без воздуховодов зависят от местоположения. Канальные вытяжки, скорее всего, будут запрещены в случае квартиры или съемного дома и требуют подпиточного воздуха, к которому прикреплены разные коды. Обращение к специалистам, имеющим опыт работы с системами ОВКВ в Миннеаполисе, может быть полезным, поскольку системы ОВКВ могут обеспечить некоторый запас свежего воздуха.

Еще одним важным, а иногда и ограничивающим фактором, который следует учитывать при выборе вытяжных шкафов с вентиляцией и рециркуляцией, является пространство. В то время как вентиляционные вытяжки и рециркуляционные вытяжки бывают разных форм и размеров, рециркуляционные вытяжки, как правило, более адаптируются. Поскольку их не нужно подключать к воздуховоду, рециркуляционные вытяжки можно спрятать под шкафами, в то время как вытяжные вытяжки нельзя, без серьезной модификации шкафа.

При выборе между вентиляционными и рециркуляционными вытяжками необходимо учитывать ряд факторов, некоторые из которых являются более ограничивающими, чем другие. Вытяжные колпаки прикрепляются к внешним портам и способны отфильтровывать больше дыма, неприятных запахов и жира с кухни. Это означает лучшее качество воздуха в доме. Однако для вентиляционных вытяжек требуется источник подпиточного воздуха, поскольку воздух, вытягиваемый из дома, должен иметь некоторую замену, а также требуется внешний порт, что может быть запрещено в квартирах или арендуемых помещениях. Рециркуляционные вытяжки, хотя их легче приспособить к шкафу, не обладают фильтрующими возможностями, которыми обладают вытяжные вытяжки, а это означает, что больше загрязненного воздуха и частиц жира попадает обратно в дом. Каждый выбор имеет как преимущества, так и недостатки, и каждый пункт, который мы представили в этой статье, следует рассматривать как часть процесса принятия решения 9. 0003

Должна ли вытяжка вытягиваться наружу? —

21 октября 2019 г. Установка вытяжки

Кухонные вытяжки предназначены для удаления избыточного горячего воздуха из кухонной зоны, а также для удаления стойких запахов из зоны плиты, когда вы жарите или готовите на гриле. Однако, установите ли вы вентилируемую или невентилируемую вытяжку, будет полностью зависеть от ваших потребностей на кухне. Каждый из этих типов вытяжек имеет свои преимущества и недостатки. В этой статье мы рассмотрим плюсы и минусы каждой из моделей вытяжек и предоставим вам возможность сделать наиболее предпочтительный выбор.

• Экономическая эффективность

Вентилируемая вытяжка или то, что иногда называют канальной вытяжкой, более экономична, когда речь идет об использовании энергии. У него есть вентилятор, который дует не так сильно, так как горячие газы с вашей кухни, особенно при жарке или приготовлении пищи на гриле, подхватываются вентилятором и направляются за пределы дома, а новый свежий и менее влажный воздух попадает внутрь. газы направляются наружу, поэтому вентилятор вытяжки требует меньшего обдува. Это означает некоторую экономию на счетах за коммунальные услуги.

Невентилируемая вытяжка, или так называемая бесканальная вытяжка, оснащена вентилятором, который требует интенсивного продувки для очистки горячих газов от частиц жира, а затем рециркулирует их обратно в помещение. Это будет немного дороже, когда дело доходит до счетов за коммунальные услуги. К счастью, с появлением новых технологий появились вытяжки без воздуховодов, которым не нужно так много продувки, а значит, меньше энергопотребление.

• Комфорт

Вентилируемая кухонная вытяжка, несомненно, более неудобна, так как для нее требуется система трубопроводов, которая отводит горячие газы из дома. Это может быть немного беспокойно для кухни в кондоминиуме или в квартире. Вся квартира должна быть оснащена воздуховодом, который может проходить в потолке или в стенах. Кроме того, это означает, что вы должны разместить вытяжку и плиту чуть ниже того места, где проходит воздуховод. Это так много неудобств, особенно когда вы хотите сделать некоторые перестановки на своей кухне в соответствии со своими желаниями или даже когда у вас ограниченное кухонное пространство.

Кухонная вытяжка без воздуховода, с другой стороны, очень удобна для кухни любого типа и размера. Его можно установить на кухне или в квартире, и вам не придется беспокоиться о пространстве вашей кухонной зоны. Его можно даже разместить прямо под шкафом, чтобы максимально использовать пространство.

• Функциональность

Вентилируемая вытяжка — ваш предпочтительный выбор, когда речь идет о функциональности. Он отлично работает при хорошем обслуживании и дает вам три функции в одном пакете; очистка жира, удаление горячего воздуха и охлаждение помещения. Помимо того, что вентилятор выдувает горячие газы, когда вы готовите, он также уносит с собой частицы жира из дома, уменьшая вероятность скопления жира на вашей кухне или в самой вытяжке. Самое главное, это помогает охлаждать кухню, пропуская свежий прохладный и менее влажный воздух.

Вытяжка без воздуховода, со своей стороны, только удаляет горячие газы из кухонной зоны и рециркулирует чистый воздух в комнату, в то время как частицы жира задерживаются в проволочных датчиках, находящихся в воздуходувке. Это означает, что вам нужно иметь кондиционер на кухне, чтобы охладить и осушить зону плиты.

• Техническое обслуживание

Канальная вытяжка не требует частого обслуживания. При правильном уходе он может прослужить несколько лет без необходимости ремонта. Единственная основная проблема, с которой вы столкнетесь при использовании вентилируемой вытяжки, заключается в том, что ее будет очень сложно установить, после чего вам не нужно будет постоянно заменять фильтры.

Напротив, бесканальная вытяжка требует тщательного обслуживания, так как фильтры необходимо регулярно заменять. Кроме того, вы можете снять фильтры и помыть их в посудомоечной машине, чтобы избавиться от частиц жира.

В таком случае среди этих двух вытяжек нет ни одного, который можно было бы назвать идеальным.
