Фундамент из полистиролбетона: Фундамент и стены из полистиролбетона – «БлокПластБетон»
Дом из полистиролбетона. Фундамент и стены — Блоги
Фундамент – это основа любого дома. 50% (если не более) долговечности, надежности и сейсмоустойчивости здания зависят именно от него. Поэтому к выбору типа фундамента всегда следовало относиться с особым вниманием.
Почему следовало? Потому что с появлением технологии строительства из полистиролбетона ваш выбор стал фактически безграничным. Если для тяжелых кирпичных, бетонных или шлакоблочных стен требуются массивные виды фундамента, то дом из полистиролбетонных блоков (за счет меньшего веса конструкций) надежно устанавливается на мелкозаглубленный, легкий фундамент.
О преимуществах данного решения можно рассуждать долго, мы же перечислим только основные из них:
+ экономия — при возведении дома из полистиролбетона затраты на фундамент сокращаются до 5 раз по сравнению со строительством по другим технологиям
+ скорость – мелкозаглубленный фундамент не нуждается в выстаивании, строительство можно продолжать сразу после его закладки.
+ универсальность расположения – если грунт на участке обладает низкой несущей способностью, строительство коттеджа из камня, бетона или кирпича в подобных условиях невозможно. А вот дом из полистиролбетона можно возводить безо всяких опасений!
Начало сборки.
Технология строительства из полистиролбетонных блоков позволяет производить монтаж конструкций в любое время года. Полистиролбетон является морозоустойчивым материалом, полностью сохраняющим структуру при температуре от -70 до +70 градусов.
Первые этапы сборки предполагают гидроизоляцию фундамента, забивку арматуры на местах будущей заливки колон, заложение первого слоя стеновых блоков и монтаж панелей перекрытия пола.
В качестве перекрытий можно использовать любое покрытие, доступное по цене и обеспечивающее желаемый результат: деревянное балочное, бетонное плиточное или монолитное. Наиболее приятной стоимостью отличается покрытие из дерева, однако оно обладает низкой звукоизоляцией и может создать неравномерную нагрузку на стены.
Оптимальным вариантом считается перекрытие из полистиролбетонных плит, которые обеспечивают прекрасную теплоизоляцию пола и простую укладку напольного покрытия, отличную звукоизоляцию (до 50 – 60 Дб на комнату) и равномерную нагрузку на фундамент и стены.
Все операции проводятся в точном соответствии с планом дома.
Стены.

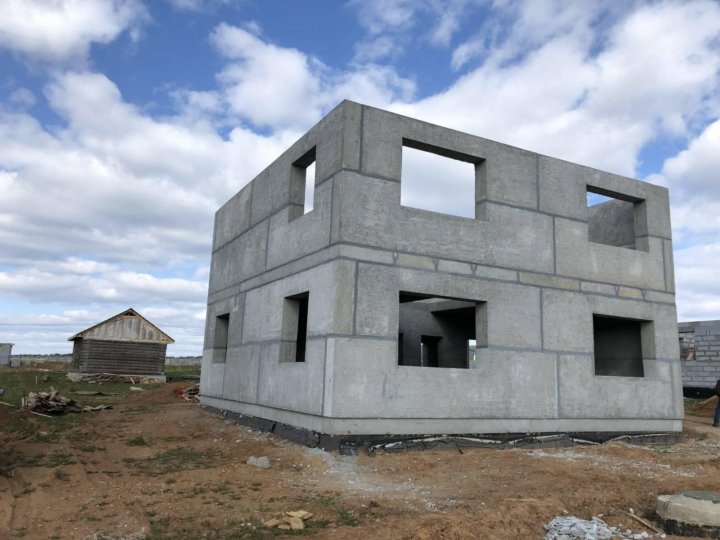

Следующим этапом «собирается» коробка дома – укладываются блоки, заливаются колонны, устанавливаются перекрытия второго этажа (при строительстве двухэтажного дома).
Традиционное строительство (не только кирпичное, но и предполагающее облегченный бетон, такой как пеноблоки) ведется с применением цементного раствора. Подобный подход необходим из-за плохой геометрии кирпичей или блоков и необходимости выравнивания линии кладки, которая регулируется толщиной шва.
Блоки из полистиролбетона (благодаря свойствам материала и технологии производства) обладают идеально ровными формами, а потому легко и быстро укладываются на специальный клей, который создает шов толщиной не более 4 мм.
Таким образом:
+ достигается большая устойчивость стен благодаря высокой плотности кладки
+ улучшается теплоизоляция благодаря отсутствию мостиков холода
+ расходы на «связующий состав» сокращаются до 70% по сравнению с другими технологиями строительства.
Согласно действующим нормам и СНиПам, дополнительная теплоизоляция для домов из полистиролбетона не требуется.
Заливка колонн ведется одновременно до армированного пояса, который несет функцию дополнительного увеличения прочности стен и дополнительной гарантии от возникновения трещин.
Несмотря на то, что полистиролбетон сам по себе фактически не подвержен растрескиванию, мы предпочитаем использовать подобное дополнительное укрепление стен в целях повышения долговечности дома, срок «службы» которого в данном случае – более 100 лет!
Блоги, Полы, фундаменты, основания, Фундаменты
Стены и фундамент из полистиролбетона: высокое качество и надежный результат
Технология создания блоков из полистиролбетона впервые была использована в середине 20-го века и запатентована немецкой фабрикой BaSf. Воздушные и надежные блоки из этого материала в последнее время применяются в промышленном, жилищном и дорожном строительстве. Это — безальтернативный традиционный материал, который часто используется при строительстве 2-3-этажных домов.
Полистиролбетон отлично зарекомендовал себя не только в странах с мягким климатом, но и там, где зимой температура достигает до -40 градусов. Применение полистирольных блоков в качестве утепления намного уменьшает расходы на отопление, что позволяет оперативно окупить инвестированные средства в теплоизоляцию.
Если вы ищите подходящий материал для строительства собственного дома, предлагаем рассмотреть полистиролбетон.
Построить дом из полистиролбетона — это грамотное решение, которое оправдывает себя с эффективной и экономичной сторон. Необходимо учесть некоторые особенности процесса возведения:
- Крыша должна быть только наклонного вида.
- Толщина стен не должна быть меньше 37,5 см.
- Ширина простенков 120 см.
- Высота стены из полистиролбетона должна составлять не меньше двух этажей.
- При установке блоков в перекрытии необходимо использовать металлические балки-швеллеры.
Фундамент из полистиролбетона
Нет необходимости в создании мощного фундамента под стены из такого материала, так как при минимальной концентрации он дает нагрузку не больше 500-600 кг на квадратный метр. Тип фундамента, который можно изготовить при помощи этого материала, ленточный, укрепленный. Глубина ямы должна быть до 50 см.
Важно установить гидроизоляцию на уплотненное дно. Фундамент из полистиролбетона помещается в деревянную коробку, на армированный каркас, или складывается в форме блоков на гидроизоляционную систему.
Стены из полистиролбетона
Существует как внешняя кладка из блоков, так и внутренняя. Толщина внешней отмечена выше, а толщина внутренней должна быть 30 см. Такой строительный материал хоть и имеет ровные края, все равно требует постоянную проверку при помощи уровня. Блоки складываются в стык, на особый клеевой состав. Толщина шва должна быть не больше 1 мм при применении клея. При необходимости блоки можно отпилить.
Если вы хотите получить высокий результат при таком способе, то лучше следовать требованиям СНиП при определении толщины стен, стандартам теплоизоляции, пожарной безопасности.
Возведение стен и фундамента из полистиролбетона в компании «НовСтройТех»
В нашей компании «НовСтройТех» вы можете заказать полистиролбетон для стен и фундамента с дальнейшей установкой.
Квалифицированные инженеры разработают для вас индивидуальный проект с использованием инновационного стройматериала последнего поколения. Мы находимся в Махачкале на проспекте Казбекова, поэтому можно подъехать в офис или позвонить по телефону +7 (906) 447-96-69. Обращаясь в нашу компанию «НовСтройТех», вы получаете высокое качество продукции и долговечный результат.
Устройство бетонного фундамента на жестком пенопластовом утеплителе
Само собой разумеется, что любое высокоэффективное здание должно быть построено на прочном фундаменте. Так зачем же нам устанавливать наше здание на слой пеноизоляции?
Ответ, конечно же, заключается в ограничении тепловых мостов. Эти мостовые эффекты могут вызвать значительные потери тепла через массивную конструкцию в основании здания. За счет термической изоляции фундамента здания от земли его характеристики улучшаются не только с точки зрения энергоэффективности, но и с точки зрения комфорта и управления влажностью.
Мы укладываем жесткий пенопласт под фундаменты
В некоторых высокоэффективных строительных кругах стало обычным укладывать слой изоляции под плиту на уровне земли. Это особенно актуально в более холодном климате. Что нового в дизайне Passivhaus, так это идея полной изоляции фундамента здания от земли не только под плитой, но и под фундаментами.
Как дизайнеры и строители, работающие над многоквартирным проектом Orchards at Orenco в Хиллсборо, штат Орегон, мы впервые знакомимся с дизайном Passivhaus. Наш коллективный здравый смысл подсказывал, что нам следует с подозрением относиться к этой идее. Почти все структурные нагрузки здания возлагаются на фундаменты, и многим людям кажется глупой затеей класть фундаменты здания на пенопласт.
Тем не менее, после обширных исследований стало ясно, что существует долгая история использования некоторых типов пенополистирола очень высокой плотности (EPS) для теплоизоляции под крупными структурными конструкциями всех видов, включая дороги, мосты и взлетно-посадочные полосы.
Наши опасения отступили, основываясь на доказательствах, и мы были поколеблены, но все еще сдержанны и осторожны. Осторожность сохраняется и по сей день и будет преследовать нас, пока это не станет устоявшейся строительной практикой, без существенных недостатков.
Четыре дюйма пенополистирола — это правильное количество
Как только команда начала верить, что это может сработать, следующей проблемой стало то, сколько изоляции использовать. Вместе мы пришли к идее 4-дюймового пенопласта EPS, исходя из того, что это обеспечит хороший баланс стоимости и технологичности. В частности, мы пытались избежать более толстых уровней изоляции, которые использовались в некоторых зданиях Passivhaus.
На протяжении всего процесса проектирования выполнялись итерации PHPP, в которых рассматривалось использование более или менее пенопластовой изоляции фундамента; тем не менее, команда продолжала возвращаться к 4-дюймовому слою пены. Мы рассмотрели взаимосвязь R-значения фундамента с изменениями других параметров оболочки, таких как R-значение стены, U-фактор окна и изоляция крыши.
После многочисленных итераций команда согласовала толщину пенопласта 4 дюйма.
Итак, как это работает? Пена укладывается под всю плиту на уровне земли и оборачивается вокруг фундаментов и под ними по периметру здания. Толщина пены 4 дюйма уменьшается до 1 дюйма в местах несущих стен, в результате чего получается утолщенная плита с усилением, которая служит опорой для этих стен внутри здания.
Из-за сейсмостойкости проекта предусмотрено несколько больших глубоких фундаментов, которые служат основанием для прижимов, чтобы противостоять высоким боковым нагрузкам на здание. Эти глубокие фундаменты были фактически залиты таким образом, чтобы изоляция плиты непрерывно проходила поверх фундамента.
Координация с субподрядчиками
Когда на участке начались расчистка и раскопки, а затем и первоначальные земляные работы, строительная бригада приступила к детальному процессу координации. Чтобы правильно построить высокоэффективный проект Passivhaus, от генерального подрядчика требуется тщательная и активная координация работ.
Нет никакой замены усердию, когда дело доходит до такой координации. Даже тщательно проработанный и точный набор проектной документации не включает всю информацию, необходимую для создания проекта, и неизбежно будут некоторые пробелы в документации или необходимость слегка или существенно изменить деталь для достижения проекта. намерение, принимая во внимание переменные конструкции, такие как последовательность работ, инструкции производителя по установке и т. д.
Координация работ имеет основополагающее значение для всех строительных проектов, но необходимость возрастает при выполнении проекта Passivhaus, особенно когда речь идет о деталях герметичной оболочки здания без тепловых мостов. Например, при определенных условиях может быть четыре или более профессий, влияющих на герметичность здания, поскольку каждая из них поставляет и/или устанавливает компоненты, являющиеся неотъемлемой частью системы воздушного барьера.
Важной обязанностью генерального подрядчика является активное общение со всей группой субподрядчиков, информирование их о Passivhaus и требованиях к проекту, а также информирование их о ключевых вопросах, которые могут повлиять на их объемы работ и общее Сертификация пассивного дома.
Из-за сложностей, связанных со спецификациями материалов и деталями конструкции Passivhaus, общение с субподрядчиками, влияющими на ограждающие конструкции здания, требует особого внимания.
В рамках проекта «Сады» в течение первого месяца строительства на объекте было проведено полнодневное совещание по координации строительной оболочки (BEC), чтобы собрать вместе всех связанных с строительной оболочкой субподрядчиков и ключевых поставщиков и рассмотреть требования проекта, включая спецификации, детализацию, график, последовательность профессий и т. д.
Планирование этой встречи на самом раннем этапе строительства позволило команде устранить любые пробелы или несоответствия в объемах работ различных профессий, а также любые вопросы, связанные с проектной документацией. По завершении заседания BEC решенные вопросы были оперативно и эффективно решены в процессе подачи проекта. Вопросы, которые требовали дальнейшего изучения или проектной работы, решались в рамках процесса запроса информации (RFI).
Работа по согласованию коснулась всех основных элементов конструкции, включая фундамент, наружные стены, окна и двери, крышу.
Пароизоляция StegoWrap проходит над или под жесткой пеной?
Важной проблемой, которая возникла в процессе согласования, было расположение и детализация пароизоляции подплиты. Пароизоляция не была четко указана в деталях архитектора, хотя пароизоляция была указана. На сборочном чертеже плиты плиты указано, что пароизоляция должна быть установлена под утеплителем плиты. Команда Уолша поставила под сомнение это место, учитывая нашу обеспокоенность тем, что большое количество воды может собраться в слое изоляции плиты, если перед заливкой плиты пойдет дождь. Конфигурация утеплителя и пароизоляции, по сути, создавала герметичную «ванну», способную вместить много воды. Не лучший сценарий!
Несмотря на то, что мы были в Портленде в засушливые летние месяцы, всегда есть вероятность дождя. Когда мы указали на это, архитектор понял нашу озабоченность и согласился с переносом пароизоляции на верхнюю часть плиты изоляции.
Кроме того, детали пароизоляции по периметру фундамента не были ясны на проектных чертежах. Мы обсудили это с архитектором и в рамках процесса согласования разобрались с деталями заделки, работая со стандартными деталями производителя пароизоляции и герметизирующей продукцией. Когда эти детали были решены, началось строительство фундамента здания.
Подрядчики по бетону не решались ставить бетонные основания на жесткий пенопласт
Чтобы продвинуться дальше, нам пришлось преодолеть небольшое колебание со стороны бригады бетонщиков. Они никогда раньше не готовили бетонный фундамент для изоляции. Эта идея вызвала немало удивлений. После объяснения назначения слоя пены под фундаментом и плитой сопротивление было преодолено, хотя и временно.
Для возведения фундаментов по периметру здания поверх гравийного основания уложили пенополистирол типа IX толщиной 4 дюйма, пенопласт прошел неофициальные испытания на предмет обеспечения прочного контакта с основанием, поверх пенопласта была сооружена опалубка, и потом заливали бетоном.
После первоначального схватывания и отверждения опалубку сняли, а на вертикальную поверхность фундамента нанесли пенополистирол.
После завершения первоначальных работ по устройству фундамента по периметру здания были выполнены приготовления для плиты на уровне грунта. Слой капиллярного разрыва с 6-дюймовым чистым дробленым гравием был помещен поверх скальной рабочей площадки и уплотнен до плотного состояния. Поверх гравийного основания была установлена система защиты от радона. Система включает в себя 4-дюймовый перфорированный гибкий трубопровод, обернутый фильтрующим материалом и залитый дополнительным слоем гравия толщиной 6 дюймов, уложенным поверх уплотненного гравийного основания. Гравий обеспечивает покрытие трубопровода минимум на 1 дюйм.
Четыре дюйма пенополистирола типа II были уложены поверх гравийного основания. В конструкторской документации указан один слой пенопласта; однако экипаж настаивал на использовании двух слоев 2-дюймовой пены для установки. Бригада полагала, что пена ляжет более плоско и обеспечит большую устойчивость на гравийном основании, состоящем из двух слоев.
Это также имело то преимущество, что допускало ступенчатые соединения плит и устраняло прямые пути теплового потока, которые возникали бы в стыковых соединениях плит, если бы мы использовали только один слой, как это обычно бывает при укладке кровельной изоляции. Пена была обрезана, чтобы плотно прилегать к отверстиям. Все щели были заполнены пенопластовым герметиком.
По большей части плитная изоляция укладывалась на гравийное основание; однако было несколько проблем с тем, чтобы пена лежала ровно и стабильно. Эти проблемы были решены переработкой гравия. Инженер-геотехник попросил гравий размером 2–1/4 дюйма, в то время как камни меньшего размера или мелкий гравий помогли бы устранить проблемы, с которыми мы столкнулись.
Прочная пароизоляционная плита
Пароизоляция из перекрёстно-слоистого пластика. Мы установили мембрану StegoWrap толщиной 15 мил. Все соединения внахлестку и швы были заклеены лентой, предоставленной производителем. Типичные отверстия для труб и кабелепроводов также были заклеены лентой.
В тех случаях, когда отверстия были соединены слишком близко друг к другу, чтобы их можно было детализировать лентой, для герметизации пароизоляции трубы/канала использовалась мастика. Это дополнительный продукт, предлагаемый производителем пароизоляции. Там, где пароизоляция пересекается с фундаментом по периметру здания, для герметизации пароизоляции к фундаменту использовалась специальная бутиловая лента. Это уплотнение было важно для обеспечения непрерывности воздушного барьера между сборкой плиты на уровне земли и сборкой внешней стены.
Нам очень повезло, что мы переместили пароизоляционный слой на верхнюю часть пенопласта, так как в начале августа несколько дней шел сильный дождь. Дождь не создал серьезных проблем с водой, так как большая часть воды стекала к краям плиты, а то, что оставалось, относительно быстро высыхало. Если бы пароизоляция была помещена поверх гравия, под изоляцией, у нас могла бы возникнуть серьезная проблема с водой, оставшейся в слое изоляции из пенопласта.

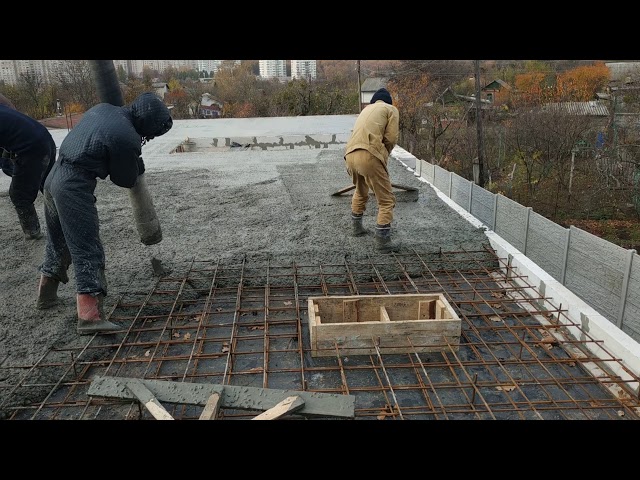

Поверх пароизоляции уложена бетонная плита толщиной 4 дюйма. Особое внимание мы уделили составу бетонной смеси. Мы использовали состав смеси от CalPortland с водоцементным отношением 0,42, как и было указано. При заливке бетонной плиты непосредственно поверх пластикового пароизоляционного слоя важно использовать состав смеси с низким водоцементным отношением, чтобы свести к минимуму скручивание плиты, а также свести к минимуму потенциальные проблемы, связанные с влажностью, при нанесении напольной отделки поверх плиты.
Майк Штеффен — строитель, архитектор и педагог, стремящийся улучшать здания. Он является вице-президентом и генеральным директором Walsh Construction Company в Портленде, штат Орегон.
Фундаментные стены из пенополистирольных блоков — Канадская служба инспекции домов
Фундаментные стены из пенополистирольных блоков — Канадские службы инспекции домовПерейти к содержимому
1-800-463-1141 office@canadianhomeinspection.
com
Вы здесь:
Фундамент Стены построены из Утепленные бетонные опалубки [Фундаментные стены из пенополистирола (полистирола)]
Фундамент каждого здания имеет основополагающее значение для передачи всех нагрузок по всему зданию в грунт. Он также служит для закрепления конструкции здания, особенно в районах, где существует опасность землетрясений и сильных ветров.
Традиционные фундаменты строятся путем заливки бетона во временные формы, которые снимаются после затвердевания бетона.
Что такое изолированные бетонные формы?

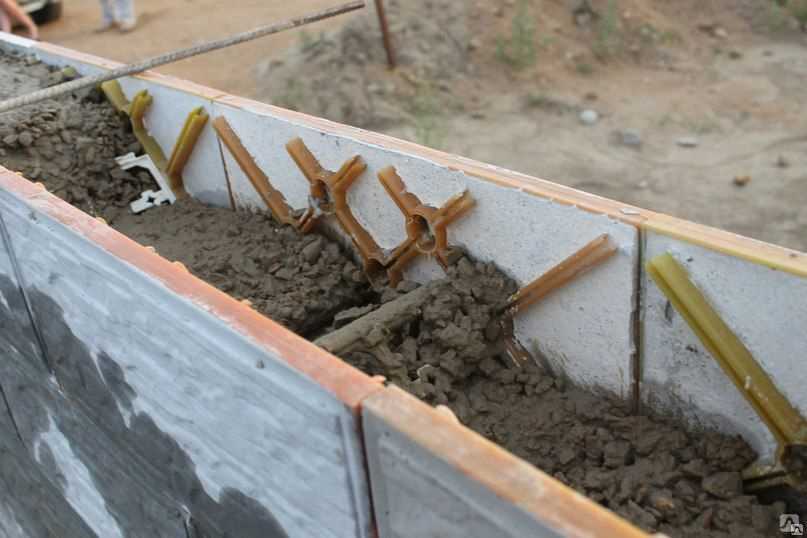

Бетонные опалубки с теплоизоляцией (ICF) — это стеновой строительный материал, который является альтернативой традиционному деревянному каркасному дому.
Вместо обрамления стен стойками стены формируются из пенополистирольных блоков. Стеновые системы ICF состоят из пенопластовых плит, изготовленных из пенополистирола, и цельных пластиковых полотен на петлях, которые скрепляют обе стороны плит.
Строительный материал легкий, простой и удобный в работе. Формы имеют взаимосвязанные поверхности мужского и женского пола, которые просто соединяются вместе, как Lego. После сборки в форму заливают бетон. Поскольку формы фундамента остаются на месте после заливки бетона, они помогают изолировать дом.
Как строить стены фундамента из изолированной бетонной опалубки
Как и в случае с традиционными методами, строительство фундамента начинается с заливки идеально вертикального и ровного фундамента. Нижний ряд форм располагается по линиям защелки, а клей используется для закрепления основного ряда на месте. Затем ряды ICF укладываются вверх, боковые формы разделяются полосами обшивки (шарнирные пластиковые прокладки), которые защелкиваются на месте. Для усиления прочности арматуру укладывают поперек рядов горизонтально и опускают вертикально. После того, как конструкция готова, бетонная смесь закачивается через шланг. В качестве заполнения бетона используется вибратор, чтобы удалить воздушные пустоты и обеспечить поток через любые препятствия внутри форм.
После полного заполнения и примерно одной недели отверждения перед обратной засыпкой наносится гидроизоляция. Конечным результатом является воздухонепроницаемый фундамент, изолированный внутри и снаружи.
СРАВНЕНИЕ: Бетонная опалубка с изоляцией и бетонная опалубка. Фундаменты из литого бетона
(любезно предоставлено buildersontario.com)
Фундаменты ICF более энергоэффективны, менее подвержены проникновению влаги и менее чувствительны к низким температурам, чем фундаменты из литого бетона.
- Фундаменты ICF имеют значение R больше 20. Фундаменты из литого бетона имеют значение R меньше 3.
- *Значения R — Сопротивление изоляционного материала кондуктивному тепловому потоку измеряется или оценивается с точки зрения его теплового сопротивления или значения R — чем выше значение R, тем выше эффективность изоляции .
- Поскольку формы защищают бетон фундаментов ICF, они менее подвержены растрескиванию и протечкам, чем фундаменты из литого бетона.
Фундаменты - ICF можно возводить большую часть времени года, потому что этот процесс не так чувствителен к низким температурам, как заливка бетона. Фундаменты
- ICF примерно вдвое превышают прочность на сжатие по сравнению с фундаментами из обычного бетона. Таким образом, вероятность проникновения влаги при использовании ICF меньше, чем при заливке бетоном.
- Фундаменты из литого бетона более подвержены сдвигам грунта и давлению воды, чем фундаменты ICF. Таким образом, залитые бетонные фундаменты больше подвержены риску растрескивания и протечек, что может привести к росту плесени и грибка.
Фундаменты из монолитного бетона и монолитного бетона стремятся поддерживать здание и противостоять боковым силам и короблению. Однако высокоэффективный фундамент ICF более энергоэффективен и устойчив к растрескиванию и проникновению влаги, чем фундамент из литого бетона.
Как сравнить затраты?
Строительство стен ICF может увеличить стоимость фундамента вашего дома примерно на 30–40 процентов по сравнению с традиционным методом.
