Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК-система?
  • Выбор комплектующих системы
    • Варианты исполнения пленки
    • Расчет необходимого количества
    • Терморегулятор для управления температурой
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка базового основания
    • Укладка пленочной системы
    • Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК-системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

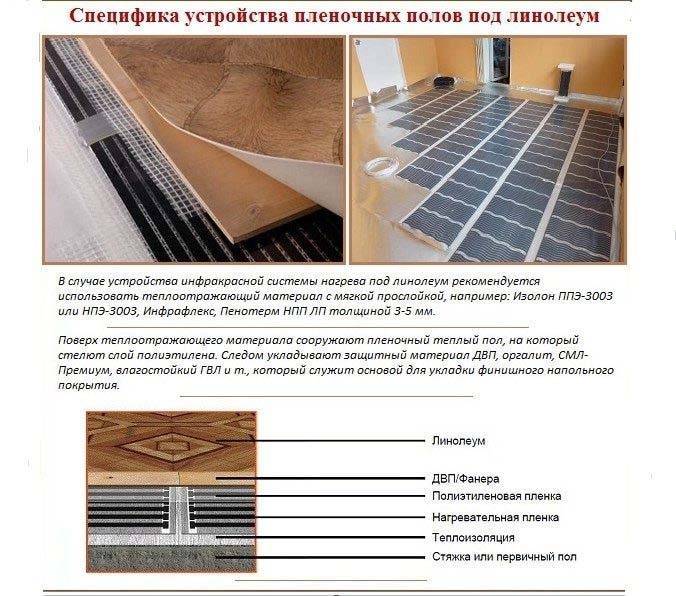

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

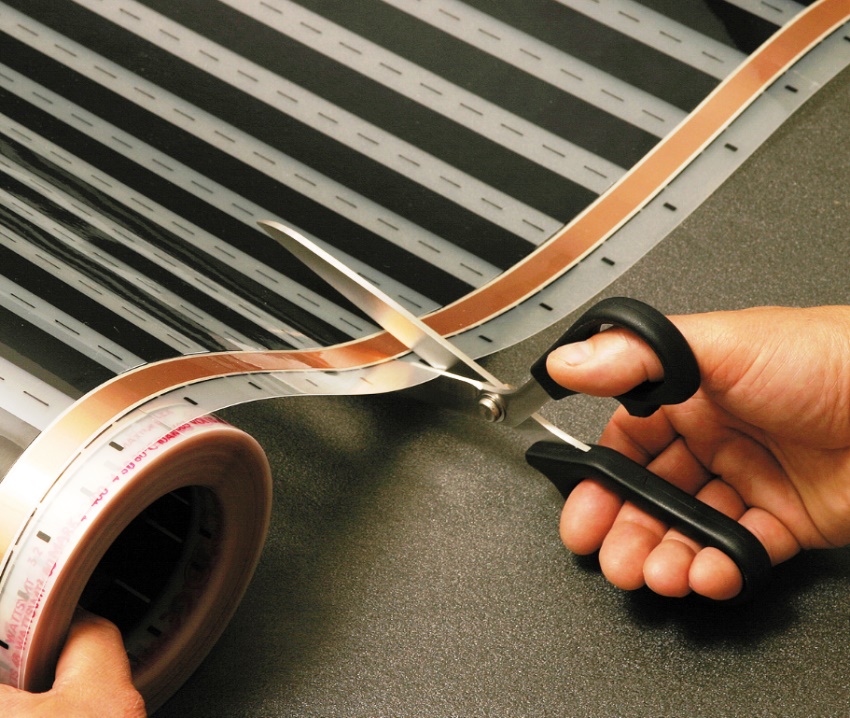

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 — 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

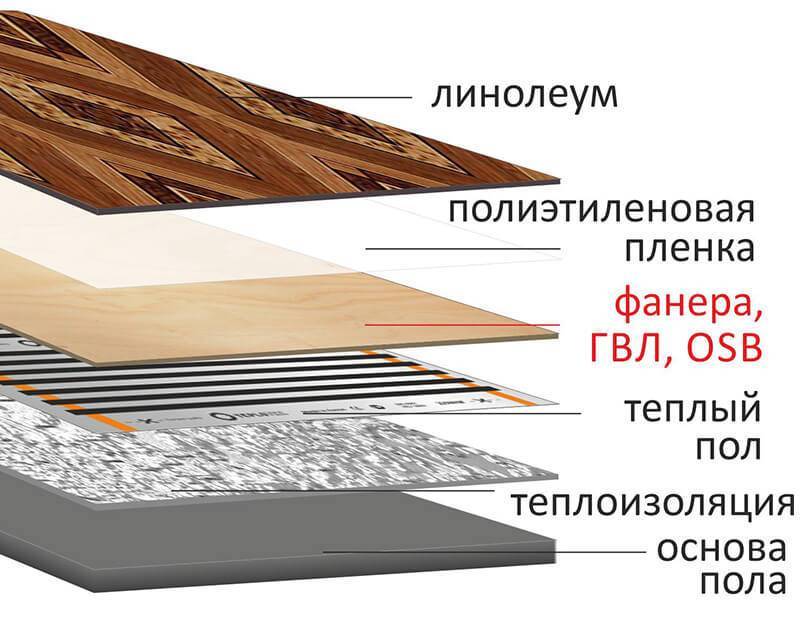

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

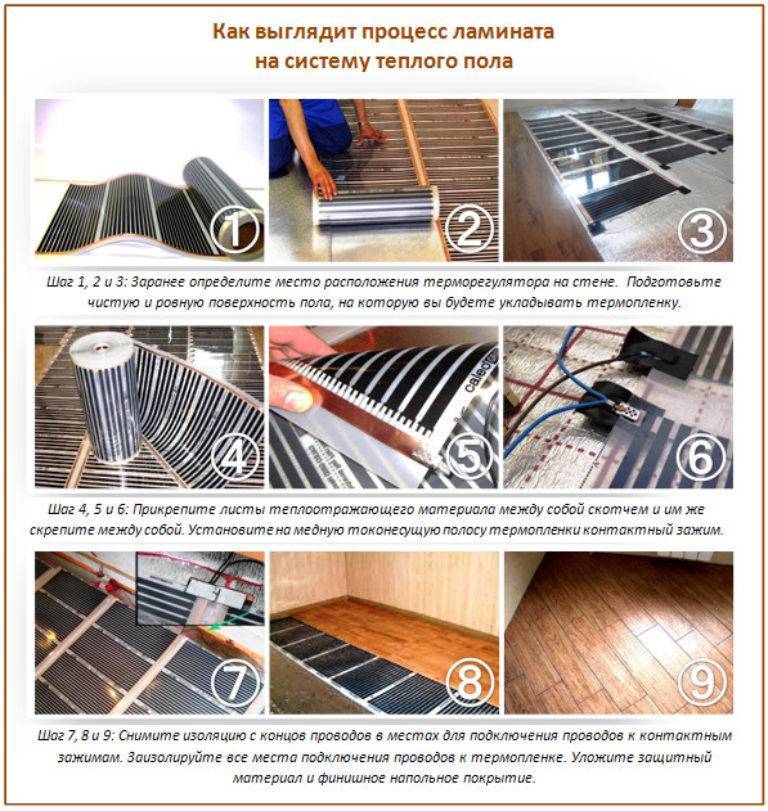

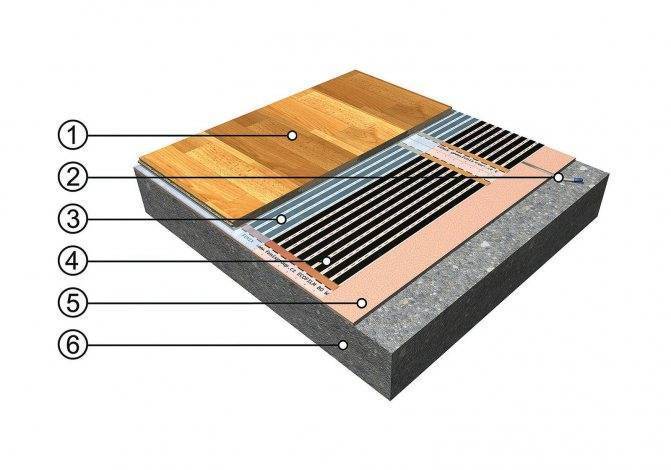

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Этап 1: Согласно заранее составленной схеме устройства ИК пола производится раскрой системы на подходящие по длине полотнища. Разрезать надо только по прозрачной полосе, задевать и пересекать карбоновые полосы нельзя

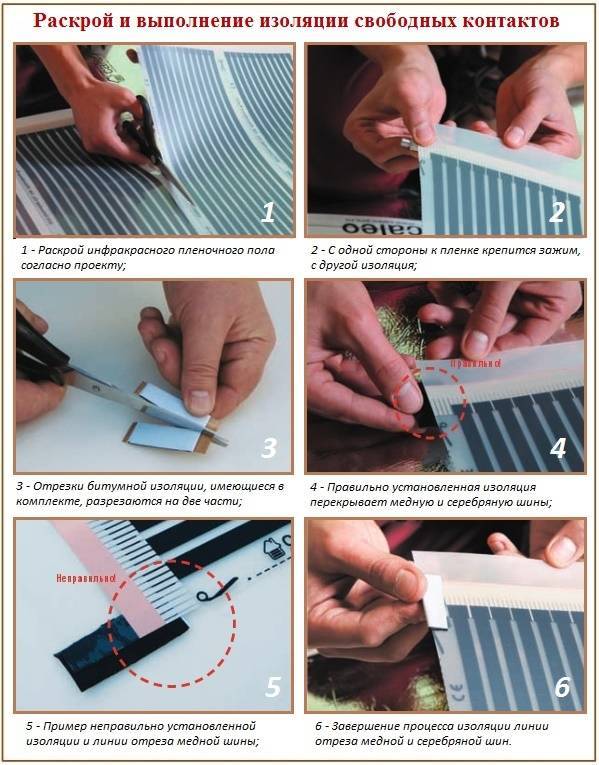

Этап 2: Край полотнища, расположенный с не подключаемой стороны, изолируют битумным скотчем. Им нужно заклеить обрезанный край алюминиево-медной токоведущей шины

Этап 3: Обрезанный край инфракрасного полотнища с оклеинными битумным скотчем элементами сверху оклеивается обычным скотчем

Этап 4: Если не предполагается укладка мощного слоя утеплителя, для расположения клемм, применяемых для электрических соединений, в полу выбираются штробы. При использовании утеплителя углубления делают в нем

Этап 5: После устройства углублений под клеммы пол застилается изоляционной подложкой без нахлестов. Полотнища подложки соединяются скотчем

Этап 6: Полотнища инфракрасной системы укладываются так, чтобы сторона подключения была развернута к стене с установленным терморегулятором. Полотнища соединяются последовательно и подключаются к терморегулятору

Этап 7: После подключения инфракрасной системы к терморегулятору производится проверка работоспособности системы. При необходимости устраняются недочеты

Этап 8: Выполняется укладка гидроизоляционного слоя, затем кладут выбранное для обустройства напольное покрытие

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

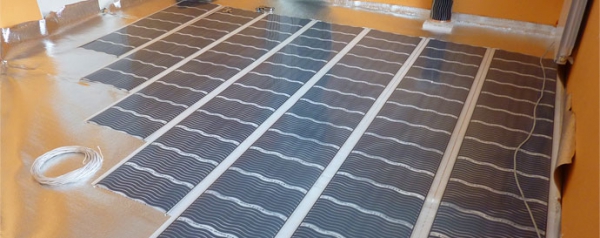

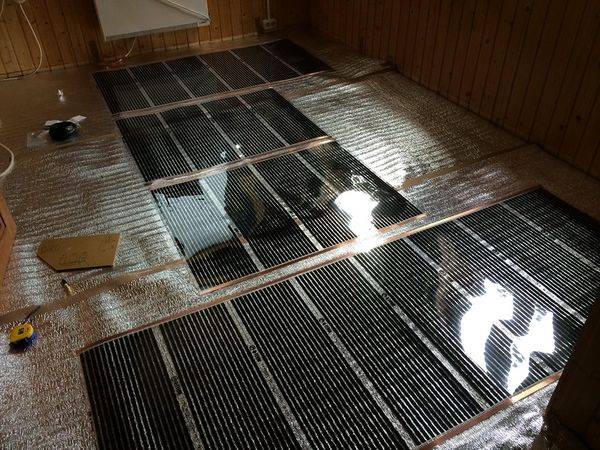

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

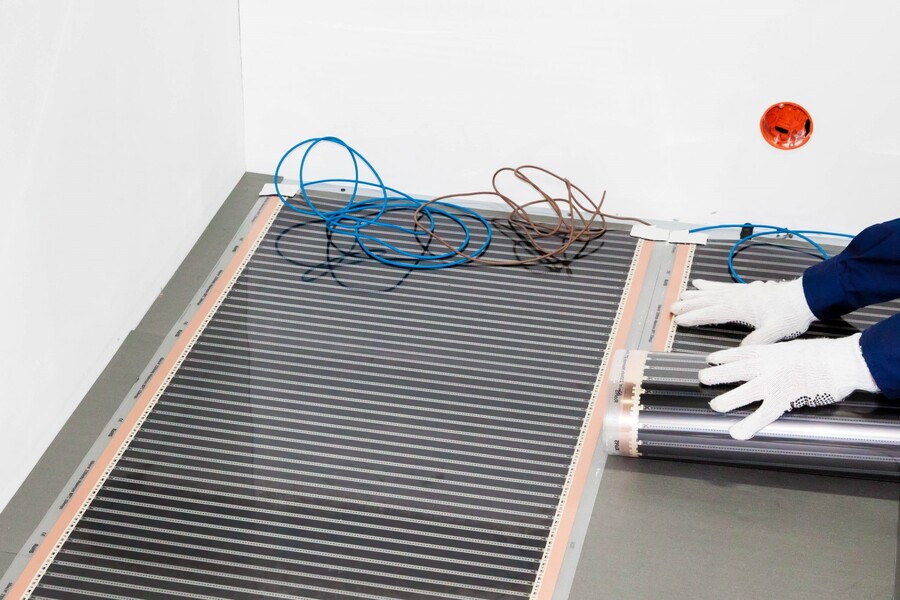

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

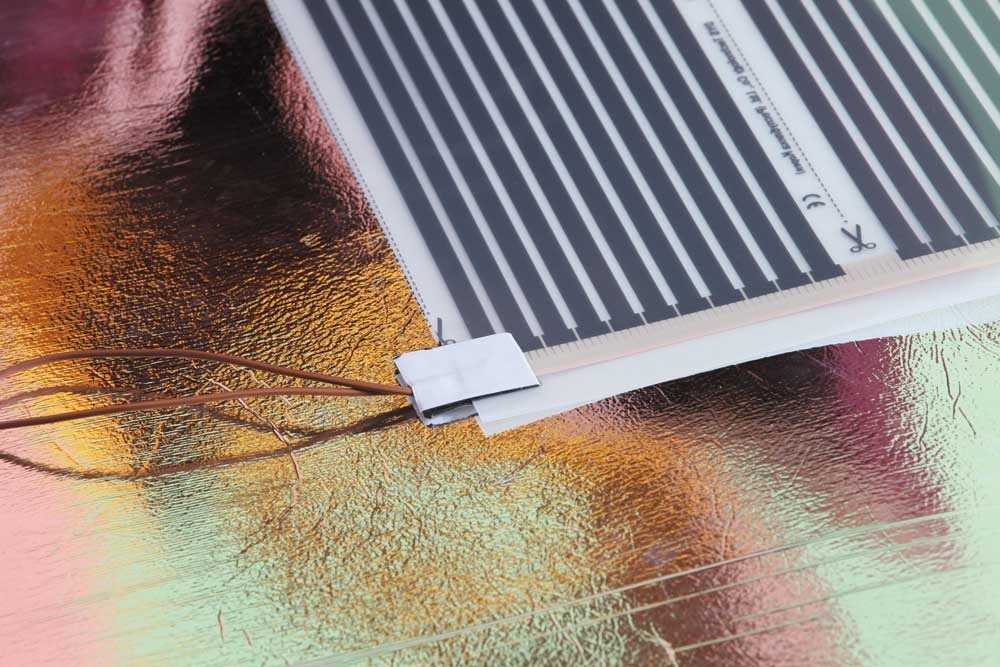

Особенности подключения проводки

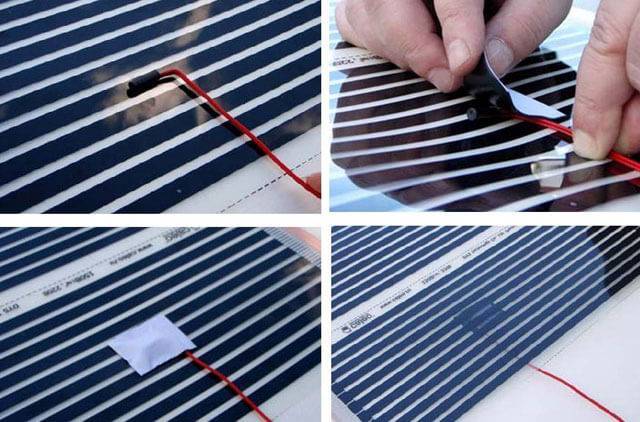

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

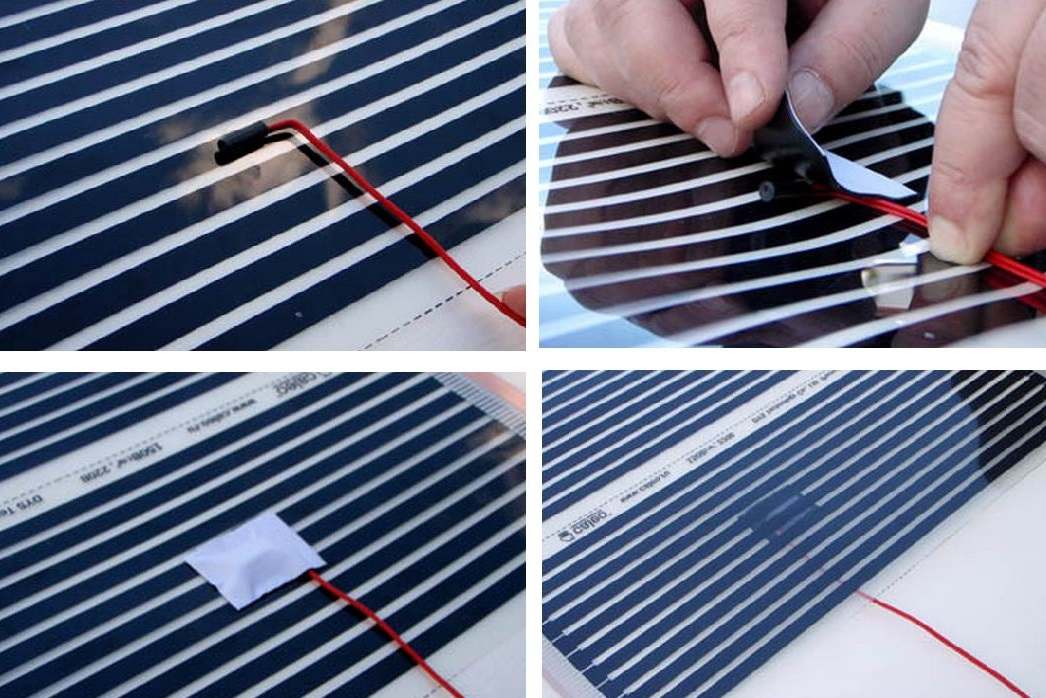

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

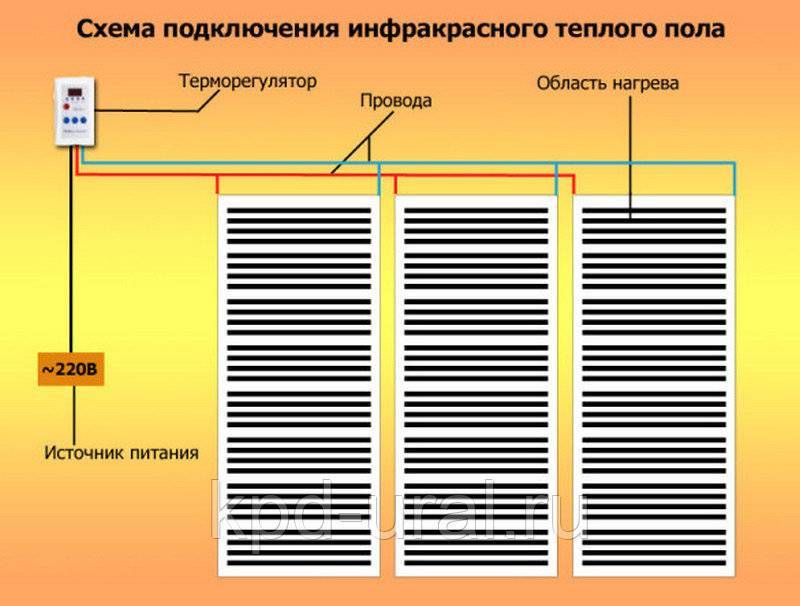

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

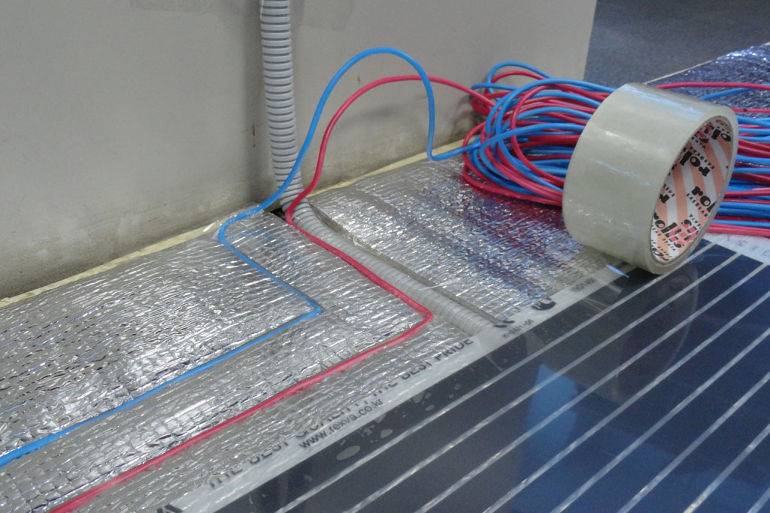

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

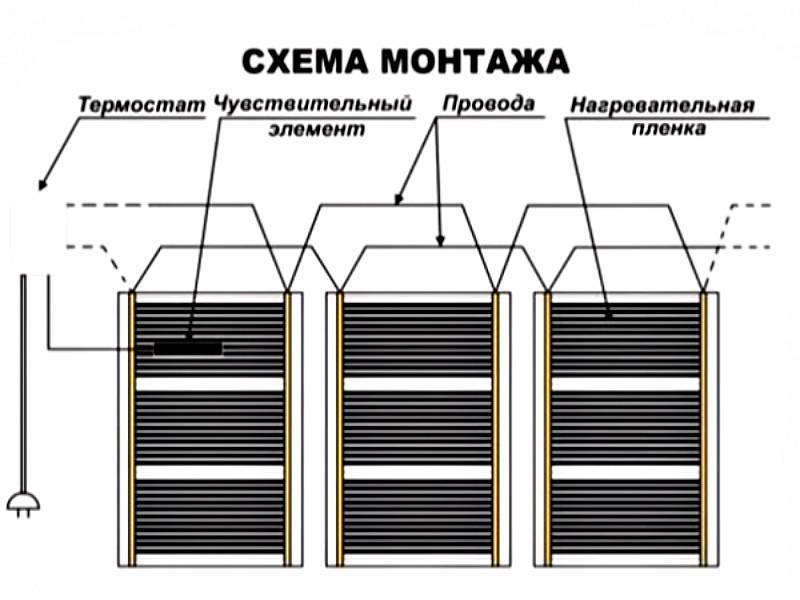

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Как подключить и смонтировать инфракрасную пленку, в этой статье

Инфракрасный теплый пол представляет особой одну из современных популярных разновидностей теплого пола электрического типа. При использовании этой разновидности теплого электрического пола для обогрева помещения применяются пленочные обогреватели (лента, маты), для изготовления которых применяют специальную карбоновую основу. Устройство инфракрасного пленочного обогревателя подразумевает наличие в его конструкции медных проводников, которые отвечают за общий нагрев. Несмотря на всю кажущуюся сложность, подключение и монтаж пленочного теплого пола возможны своими руками. Необходимо лишь четко следовать инструкции по установке и быть предельно внимательным во всех нюансах.

Предварительная подготовка перед началом подключения

Прежде чем рассматривать непосредственно этап подключения электрического теплого пола, необходимо разобраться с теорией. В настоящее время из всех возможных конструкций реализации теплого пола наибольшее распространение получил электрический вариант. В зависимости от исполнения электрические теплые полы бывают следующих видов: пленочный, кабельный и с применением металлической аморфной пленки. Если рассматривать вариант самостоятельной установки, то с этой точки зрения монтаж инфракрасного электрического пола отличается предельной простотой. Именно поэтому если вы спросите мнения профессионала, то, скорее всего, он посоветует вам пленочный вариант исполнения. Установка своими руками кабельного теплого пола крайне трудоемка и сложна без определенных практических навыков.

Прежде чем приступать к установке теплых полов пленочного типа необходимо определится с площадью, которую будут покрывать обогревательные маты. Следует понимать, что установка мебели и других крупногабаритных предметов на пленочные полы нецелесообразна, а иногда и небезопасна. Сам теплый пол без труда выдержит данное давление, но что он будет обогревать? И в этом случае необходимо будет предусмотреть возможность вентиляции обогреваемой поверхности.

Вторым шагом необходимо определится с требуемой мощностью. Рассмотрим вариант использования инфракрасной пленки STEM STANDARD KXT 305. Например, вам необходимо обогревать помещение площадью 20 м2. Как заявлено в технических характеристиках рассматриваемой пленки, максимальная мощность потребления составляет 220 Вт/м2. Таким образом, максимальная мощность, требуемая для обогрева помещения, будет составлять 220х20=4400 Вт или 4,4 кВт. Но важно понимать, что это максимальная мощность, которой вероятнее всего вы никогда и не воспользуетесь. Среднее энергопотребление данной пленки составляет от 30 Вт/м2. В любом случае, помощь в определении потребляемой мощности окажет продавец-консультант при покупке теплого пола. Итак, для установки инфракрасного теплого пола вам потребуется следующий набор инструментов и материалов:

  • непосредственно, сам комплект пленочного пола;
  • температурный датчик и терморегулятор;
  • теплоизоляционный материал с фольгированным покрытием;
  • двусторонний скотч;
  • канцелярский нож;
  • плоскогубцы;
  • паяльник.

Подключение отдельных элементов теплого пола

Перед началом работы следует при помощи скрепок, мебельных гвоздей или скотча зафиксировать инфракрасную пленку к черновому основанию. Делается это для того, чтобы она не «съезжала» в процессе монтажа. Процедура фиксации выполняется обязательно через прозрачный ободок пленки, расположенный по самому краю.

Технологии установки требует максимально ровной поверхности для укладки пленочных матов. Но в местах подключения выходных контактов инфракрасного пола невольно появляются утолщения. Чтобы соблюсти все требования процесса укладки в районе расположения этих утолщений в теплоизоляционном материале следует вырезать небольшие технологические полости.

Монтаж датчика температур выполняется между нагревательной пленкой и теплоизоляционным материалом. Датчик следует устанавливать на максимально близком расстоянии от терморегулятора. При этом, как советует профессионалы, провод соединяющий терморегулятор и датчик, имеет смысл уложить в гофру. Концы гофрированного изолятора во избежание попадания влаги при выполнении цементной стяжки необходимо герметизировать при помощи жидкого пластика или изоляционной ленты.

Монтаж пленочного теплого пола

Перед процедурой монтажа обязательно изучите инструкцию по установке, которая входит в комплект поставки.

В самом начале установки следует подготовить черновое основание. Его поверхность необходимо очистить от пыли и загрязнений и выровнять. Необходимо удалить все выступы и углубления. Особое внимание следует уделить горизонтальной черновой поверхности — отклонение от горизонтальности 3 мм и более на 2 м2 недопустимо. На такую поверхность укладывать пленочный пол нельзя. В этом случае поверхность пола требуется выровнять при помощи наливных полов, цементной стяжки или других материалов.

Для установки терморегулятора следует подготовить технологическое отверстие. Необходимо сделать вертикальную штробу от пола до непосредственного места установки, в ней будет пролегать монтажный провод.

Схема, в соответствии с которой осуществляется подключение теплого пола, представлена в инструкции. Инфракрасная пленка укладывается по направлению к стене, которую вы выбрали для монтажа регулятора. Подобный метод укладки позволяет снизить общую длину проводов. При укладке необходимо соблюдать отступ 10-20 см от стен. Если в комнате, где вы осуществляете монтаж, имеются мощные нагреватели типа котла, печи или камина, то между ними и инфракрасной пленкой необходимо выполнить отступ не менее 1 м. Пленочные маты укладываются медными элементами вниз.

Допускается при необходимости разрезать инфракрасные пленочные маты. Линия реза не должна пересекать карбоновые элементы пленки, она должна проходить только по светлым местам. Укладывать пленку на пол допускается только встык. Никаких нахлестов быть не должно. После укладки все стыки следует проклеить скотчем. На этапе укладки места соединения пленки с проводами не проклеиваются.

Открытые участки и места отреза инфракрасного теплого пола изолируются в обязательном порядке. В качестве изолятора можно использовать битумную пленочную изоляцию. Достаточно отрезать кусок изоляции необходимого размера и заклеить им медные элементы с обеих сторон.

Далее необходимо взять металлические зажимы и подключить их к неизолированным медным отрезкам. Одну из сторон зажима требуется установить между нагревательной пленкой и медной полоской. Не допускается просто устанавливать контакт сверху и снизу, поскольку это может привести к порче инфракрасной пленки.

К зажимам необходимо подключить провода. При установке теплых полов выполняется параллельное подключение. В этом случае правые стороны соединяются с правыми, левые с левыми. Для удобства используйте провода двух разных цветов. Удалите изоляцию с конца провода, конец провода установите в отверстие зажима, после этого с усилием скрепите соединение при помощи плоскогубцев. Полученные соединения заизолируйте при помощи битумной изоляции и зафиксируйте скотчем.

От инфракрасного пленочного теплого пола провода идут к стене по поверхности пола. Лучше прокладывать их вдоль плинтусов. Такой подход обезопасит их от излишнего давления напольного покрытия. В материале теплоизоляции вырежьте углубление под провода. В данное углубление просуньте провод и зафиксируйте его с помощью скотча. Проводите провода от одного пленочного мата к другому, после этого — к месту монтажа регулятора температуры.

Температурный датчик требуется монтировать под инфракрасной пленкой в середине второй секции. Для датчика и проводов требуется вырезать углубление.

Завершительный этап установки

На заключительном этапе вам необходимо подключить пленочный теплый пол к источнику электроэнергии и выполнить тестовый запуск. Чтобы убедится в работоспособности теплого пола, воспользуйтесь переносным ИК-датчиком, чтобы определить температуру.

Монтаж инфракрасного теплого пола — особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео


Содержание:

1. Основные характеристики теплого инфракрасного пола
2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления.

Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола


Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем.

Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

  • мощность потребления колеблется в пределах одного м.кв на 45 — 67 Вт/м.ч;
  • термопленочная лента имеет ширину до полуметра;
  • наибольшая длина термопленочной ленты достигает 8 м;
  • температурный режим, при котором пленка плавится, доходит до 130 градусов;
  • характеристики питания составляют 220В на 50 Гц;
  • общая доля ИК излучения в спектре достигает 95%;
  • инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии. На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой.

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:


Инфракрасный пленочный пол: монтаж


При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: «Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема».

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: «Как используется инфракрасная пленка для отопления теплым полом».

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: «Как устроен инфракрасный теплый пол – принцип работы и правила монтажа».

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Монтаж инфракрасного теплого пола цена за м2 в Москве

Инфракрасный пол – слой пленки с электроподогревом, который кладется под ламинат или под плитку и делает пол теплым. Это удобно, приятно и к тому же полезно для здоровья.

Преимущества

По дому можно ходить не только без тапок, но даже без носков. Более того, пол станет настолько приятным, что вам самим захочется ощущать тепло кожей.

Пленочный пол экономичнее, ведь расходует меньше энергии. Классический электрический обогреватель имеет очень низкий КПД и к тому же неэффективен по своему строению. Для сравнения: расход мощности в час для обогревателя средних размеров – около 1,5 кВт (1500 Вт), а расход одного кв м пола с подогревом при выделении того же количества тепла – 0,5 кВт, то есть в три раза меньше. Расход термопола Calea – 45-60 Вт на м² в час, но работает подогрев не круглосуточно, а лишь тогда, когда пол «остывает». В холодные дни он работает по 10-30 минут в час.

Обогреватель нагревает неравномерно: образуются «теплые» зоны у обогревателя и «холодные» в дали от него, где эффект обогрева вообще не ощущается. Теплый пол хорош тем, что нагревает снизу вверх равномерно по всей площади, давая больше всего тепла ногам и оставляя минимум для потолка.

Как проходит укладка + прайс лист

Укладку пола делают наши опытные мастера из нашей компании с большим стажем. Работа очень простая: мы снимаем пол, делаем стяжку пленки и подключение нагревательных кабелей, после чего наконец укладываем пол обратно. Стоимость работ и цена материалов указана в таблице ниже. Мы прозрачны для своих клиентов.

Прайс-лист

Наименование работСтоимость
Монтаж системы Heat Plus11350р/м2
Установка терморегулятора наружнего300р
Установка терморегулятора для скрытой проводки350р
Штробление лунки под регулятор250р
Штробление под провода200р/мп
Укладка линолема,ковролина120р/м2
Укладка ламината220р/м2
Монтаж плинтусаот 80р/мп

Ответы на вопросы

Как это работает?

Система в корне отличается от технологии нагревателя. ИК излучение – это электромагнитное излучение, которое нагревает предметы и примыкает к красному световому спектру. Можно сказать, что это невидимые волны, которые не попадают в спектр глаза, но ощущаются телом.

Будет ли тепло доходит до поверхности, если у нас толстая плитка?

Да, будет. Теплый пол излучает лучи в широком диапазоне. Он не создает тепло самонагреванием, а излучает тепловые волны, которые похожи на те, что излучает радиовышка или Wi-Fi роутер.

Это безопасно? Что если пол сгорит?

В плане пожарной безопасности это раз в десять лучше других видов отопления, ведь он не может устроить пожар, так как в нем отсутствует нагревательный элемент.

Как это влияет на организм? Не приведут ли волновые колебания к плохому самочувствию?

Наоборот, инфракрасные лучи даже полезны для организма. Среди полезных эффектов отмечают улучшение иммунной системы, гормонального фона, обезболивающий эффект и улучшение кровообращения.

Инфракрасный теплый пол — плюсы и минусы

Характеристики инфракрасной нагревательной пленки
ПлюсыМинусы
1. Помещение укладки
Может монтироваться практически в любых помещениях: кухня, коридор, гостиная, др. жилые и нежилые помещенияНе рекомендуется данный вид теплого пола укладывать в ванной и в помещениях с высокой влажностью, а также там, где может пролиться вода
— ламинат
— некоторые виды паркета
— линолеум
— ковролин
— керамогранит
— стяжка
— плитка (только при специальной технологии укладки)
Особой аккуратности требует плитка. ИК теплый пол не взаимодействует с растворами (полиэтилен при постоянных нагревах и охлаждениях теряет свои качественные характеристики и в плитке лопаются швы) и пол приходит в негодность. Однако, если осуществить правильный монтаж под плитку, тогда это возможно. В таком случае теплый пол под плитку из пленку должен выглядеть таким образом:1. Подложка
2. ИК пленка
3. Пароизоляция
4. Лист ГВЛ или СМЛ
5. Плиточный клей
6. Плитка Действительно процесс сложный и требующих больших усилий. Проще разложить кабель или термоматы в монолитный слой раствора. Но многие все же монтируют пленку, так как у нее лучше прогрев напольного покрытия.
2. Напольное покрытие
Это еще один несомненный плюс. Производители инфракрасной термопленки дают гарантию на нее от 10-20 лет, часто на 50 лет, а некоторые даже пожизненную. Ни один вид теплых полов не имеет такой долговечности.
3. Срок службы
Инфракрасная нагревательная пленка является одним из самых экономичных видов теплого пола.Не рекомендуется (либо с большой осторожностью) использовать в помещениях с высокой влажностью
5. Надежность
Является одним из самых надежных видов: отсутствие перегрева, защита от возгорания. Параллельное соединение полосок обеспечивает дальнейшую работу ИК пола даже при выходе из строя одной из карбоновых полосок.Все качественные характеристики сохраняются только при 100% правильном монтаже и соблюдении всех рекомендаций производителей.
6. Экологичность
Термопленка для полаизготовлена из высокоэкологичных материалов, при ее использовании отсутствуют токсичные вещества, которые могли бы выделяться в воздух помещения.
7. Способ использования нагревательной пленки для теплого пола
Инфракрасный пленочный теплый пол можно использовать как дополнительный вид отопления, так и основной. При основном должно быть не менее 70% пола покрыто нагревательной пленкой.
8. Безопасность
Пленочный теплый пол является безопасным, а медицинские работники могут даже подчеркнуть его полезность. В результате действия энергии, переносимой инфракрасными лучами, улучшается кровообращение, обмен веществ. Также доказано его обезболивающее и противовоспалительное действие.
9. Варианты монтажа ик плеки для утепления пола
Неоспоримым плюсом является тот факт, что пленку можно монтировать не только в пол, но и в стену, на потолок. Можно организовывать локальные места подогрева и места сушилок (например, для обуви).Технология укладки в пол заставляет поднимать поверхность пола достаточно высоко.
10. Монтаж
Инфракрасный теплый пол достаточно просто уложить самостоятельно, не прибегая к помощи специалиста. Достаточно следовать всем инструкциям от производителя.Подключение к терморегулятору и первый запуск все же лучше сделать со специалистом.
11. Цена на инфракрасную пленку для отопления
Является самым бюджетным видом теплых полов. Недорогая стоимость делает пленочный теплый пол достаточно популярным.У разных производителей цены на ИК пленку могут быть разными и отличаться довольно значительно, имея одинаковые характеристики. В нашем каталоге представлены только ведущие производители, которые не только несут наилучшие характеристики, но и предлагают свой товар по более выгодной цене.

Все услуги, которые мы предоставляем

Отделка помещений

Мы предоставляем профессиональные услуги по ремонту квартир, кухонь, комнат, санузлов в Москве и МО.

Дизайн интерьеров

Создадим для вас индивидуальный дизайн-проект. Большое портфолио дизайн-проектов.

Остекление

Качественное остекление балконов и лоджий, заказывайте установку пластиковых окон.

Установка кондиционеров

Качественный монтаж кондиционеров, подберем для Вашего помещения систему с оптимальными параметрами.

Снабжение материалами

Мы подберем и доставим строительные материалы хорошего качества и по доступным ценам.

Натяжные потолки

Один из самых красивых, долговечных и недорогих видов отделки. Многообразие форм, фактур, цвета позволяют воплотить любые дизайнерские фантазии.

ЗАКАЗАТЬ СМЕТУ НА РАБОТЫ

Цены по видам работ

Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Содержание

  • 1 Что такое теплый пленочный пол
    • 1.1 Как уложить пленочный пол под ламинат своими руками

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

  • потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
  • ширина термопленки -50 см;
  • максимальная допустимая длина полосы термопленки – 8 метров
  • температура плавления термопленки – 130 град.C;
  • питание -220В / 50 Гц;
  • доля инфракрасных лучей в спектре излучения – 95%;
  • длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

  1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
  2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм. кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Поделиться с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Класснуть

Линкануть

Запинить

Adblock
detector

Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:
  • Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
  • Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
  • Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
  • Терморегуляторы необходимой мощности с датчиком температуры.
Материалы, которые необходимо приобрести самостоятельно:
  • Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
  • Теплоизоляционный материал под нагреватель*
  • Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
  • В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.
Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:
  • Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
  • Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
  • Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

ПокрытиеТолщина, ммОграничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К) 7 32
15 35
20 40
Твердое дерево, например дуб (0,17 Вт/м*К)  7 31
15 34
20 38
Скачать инструкцию по укладке пленочного теплого пола

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.


Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.
При монтаже руководствуйтесь исключительно инструкцией по монтажу.

Примечания:

  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

 Примечания:

  • Монтаж аналогичен монтажу под ламинат
  • Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Примечания:

  • Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
  • Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
  • Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка основания 90 пленка
    • 90 Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые — в них пленка полностью покрыта углеродным материалом;
  • полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади — в качестве основного обогрева;
  • 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный — при котором устройство крепится непосредственно к поверхности стены;
  • скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Как проводить монтаж теплого инфракрасного пола

  • Принцип действия
  • Область применения
  • достоинство
  • модель
  • Системы управления
  • Подготовка основания
  • Схема упаковки
  • системное соединение
  • Тест
  • Типы напольных покрытий

Все жилые помещения должны иметь определенный уровень тепла для комфортного проживания. Существует несколько основных видов обогрева, среди которых практичность и эффективность имеет инфракрасный теплый пол. Он обладает рядом положительных качеств. процесс монтажа не занимает много времени и не требует больших затрат. Самое главное, что в итоге получается разминочная база, по которой приятно ходить.

Принцип действия

Новинка инфракрасного лучистого пола нет. Но несколько раньше востребованы такие системы, как электрический и водяной теплый пол. Все они зависят от теплоносителя и порядка обогрева помещений. Инфракрасный обогрев пола используется для подачи инфракрасного тепла в помещение. Это позволяет передавать тепло объектам в помещение, из которого воздух уже нагрет.

Основа системы — карбоновая паста, запечатанная в пленку из полиэстера. Иногда вы можете увидеть это название как напольное отопление из углеродного волокна, которое произошло из компонентов.

Принцип его работы заключается в том, что напряжение подается на эмиттеры проводников из меди. Контакт при этом не может подгореть из-за наличия серебряного напыления. Для подключения к сети используются терморегуляторы, входящие в систему.

Также необходимо определиться со спецификацией, в которой есть инфракрасный теплый пол. Более того, они могут подсказать количество материала, необходимого для обогрева устройства.

Ширина может варьироваться от 50 до 100 см. Продается рулонами до пола 50 м и толщиной каждого листа от 0,23 до 0,47 мм. Пленка может иметь различную потребляемую мощность от 25 до 35 Вт/ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от конфигурации системы.

Область применения

Пол с подогревом Инфракрасная пленка может выступать в качестве основной или дополнительной системы обогрева. В первом случае пленка должна покрывать не менее 70 процентов от общей площади чернового пола в помещении. В северных районах страны от него следует отказаться, потому что здесь это лучший вариант – дополнительный обогрев или аварийный.

Нельзя произвольно разрезать термоусадочную пленку. Есть специальные сайты, для создания нужного количества длины. В большинстве размеченных для разреза частей расстояние между ними составляет около 25 см. Все детали и нюансы следует уточнять перед покупкой, чтобы не тратить лишние деньги.

Помимо жилых помещений, Инфракрасный пленочный теплый пол можно устраивать в хозяйственных постройках, в которых нет возможности провести центральное отопление. В качестве них могут выступать гаражи, сараи или теплицы. Он активно используется в холодный период для обогрева крыльца или предотвращения промерзания трубопровода.

сан

Ряд положительных качеств делает инфракрасный теплый пол под любой вид напольного покрытия. Следует выделить самые основные из них:

  • Полностью безопасен для человека и окружающей среды.
  • Выполнить монтаж можно для любого вида напольного покрытия. Кроме того, есть возможность и при наличии в комнате натяжного потолка. Поверхность, на которую вы устанавливаете такую ​​систему, может быть не только строго горизонтальной, но и вертикальной, расположенной под углом и любыми другими вариантами.
  • Возможен немедленный демонтаж системы и последующая установка в другом месте. Это очень важно, если вы часто переезжаете или создаете другой план в комнате.
  • Carbon обладает отличной теплопроводностью. Тем самым значительно снижая энергопотребление. Любые другие виды отопления в доме обойдутся намного дороже в обслуживании.
  • Параллельное соединение всех компонентов, что обеспечивает высокую надежность при использовании ИК-теплого пола. Если хотя бы один из сайтов получит повреждение или выйдет из строя, все остальные будут полностью работоспособны.
  • Установка может быть выполнена собственными силами без привлечения специалистов. Не обязательно делать стяжку, либо прокладывать плиточный клей под ней.

модель

При укладке теплого пола под ламинат инструкции производителя необходимо соблюдать без отступлений. Там прописаны все тонкости, которые приведут к ошибке при монтаже теплого пола. Существует две основные системы инфракрасного теплого пола:

  1. пленка. Пленка защищает всю систему от влаги, а также от возможного электрического пробоя. Его вес около 0,5 кг, что не влияет на потолок. Следовательно, даже старые здания можно реабилитировать инфракрасными теплыми полами. Дополнительно пленку можно укладывать на стены в помещении и даже на потолок.
  2. стержень
  3. . Его состав таков, что позволяет организовать раствор или клей для плитки. Базовая модель подходит для помещений с повышенной влажностью, которыми могут быть ванные комнаты или кухни. В процессе своей работы почти не генерирует электромагнитного излучения. Отличие от пленочной модели – отсутствие боязни перегрева, наличие свойств саморегуляции. Поверх основных моделей можно установить громоздкую мебель, не позволяющую заснять себя пленкой.

Пленка дополнительно делится на углеродную (нагревательные полосы соединяются между собой параллельно, затем запаиваются майларовой пленкой) или биметаллическую (основа — полиуретан, нагревательные элементы — сплав меди и алюминия).

При выборе того или иного варианта высота потолка остается практически неизменной, чего нельзя сказать о других возможных системах, требующих толстой конструкции устройства.

Модель ядра устройства следующая: Композитный материал для нагревательных элементов. С повышением температуры графита, входящего в состав модели, увеличивается и увеличивается пространство между зернами. Точек контакта становится меньше, начинает увеличиваться сопротивление и снижается мощность, которую можно рассчитать самостоятельно.

Системы управления

Для управления инфракрасным теплым полом используются термостаты. Так называется специальное устройство, позволяющее управлять всеми возможными функциями системы отопления. Он используется для включения и выключения системы, позволяет следить за поведением температуры не только чернового пола, но и воздуха в помещении.

Вы можете запрограммировать свой режим работы. Именно эти регуляторы позволяют несколько снизить потребляемую мощность.

Когда теплый пол ламината достигает определенной температуры, Время останавливается. Но со временем датчики дают сигнал о том, что температура упала ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Управление инфракрасным теплым полом

Выделяют следующие модели терморегуляторов:

  • электронные. Отличаются высокой точностью чтения. При этом им очень легко и удобно управлять.
  • Электромеханический. Являются одними из надежных и в то же время более дешевых вариантов. Наиболее оптимальный вариант для ванных комнат или производственных помещений.
  • программируемый. Характеризуется сложностью и дороговизной. Они необходимы, если есть желание создать сложные алгоритмы в работе инфракрасного теплого пола. Этот вариант лучше всего подходит для жилых помещений (коттеджи, загородные дома).

Термостаты должны быть установлены в местах, что позволяет удобно использовать их в работе. Часто — на стенах в помещении. Главное, грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, а также разного рода напольные покрытия, требует очень качественной подготовки. Основание должно быть не только устойчивым, но и чистым. Есть пределы наклона, но не более 3 мм. Чтобы проверить горизонтальность поверхности, используется строительный уровень. При необходимости проводится тщательная регулировка всех возможных путей.

Когда это будет сделано, можно переходить к гидроизоляции палубного слоя. Материал для него может варьироваться в зависимости от напольного покрытия, которое будет выступать в качестве отделки. Для керамической плитки лучше всего купить техническую пробку. Все остальные напольные покрытия не столь требовательны. Но лучше применять специальные теплоизоляционные системы для инфракрасных теплых полов. Металлизированная сторона для укладки. На стыки наклеена лента.

Схема упаковки

Перед началом монтажа следует подумать о месте расположения термостатов. От уровня пола обычно крепится на расстоянии 15 см. тогда можно начинать продумывать схему укладки инфракрасной напольной пленки. Обязательно учитывайте отсутствие установки системы для громоздкой мебели или бытовой техники.

Стены должны поддерживаться на расстоянии от 10 до 40 см. Первый ряд. Что касается занимаемой площади по половому признаку, то она должна составлять 70 процентов в случае использования ее в качестве основного отопления и 40 % — при дополнительном обогреве помещения.

Системное подключение

Пленочный инфракрасный теплый пол раскладывается исходя из заранее выбранного контура в теплоизоляции. При необходимости точного подбора длины ее отрезают в определенных местах, которые отмечены на материале. Укладка ламината под инфракрасный и другие напольные покрытия из меди контактной стороной вниз к стене, где установлен терморегулятор.

штырьковая клемма соединяется с краевой частью медной полосы, после чего сами провода. В тех местах, где производился разрез пленки или соединения контактов, следует обработать битумной мастикой, специально предназначенной для инфракрасного теплого пола. Количество контактов будет уменьшено пропорционально длине системы обогрева полотна. Но необходимо учитывать, что длина ленты может быть не более 8 м. Некоторые контакты будут расположены внутри пленки. Расстояние между стыками должно быть не менее 5 мм. Все они должны располагаться под полом параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда на полу сформирована пленка-основа и подключены все контакты, можно устанавливать терморегулятор. Часть соединительных проводов лучше прибегнуть к напольному плинтусу, чтобы скрыть от глаз. Далее идет система электрического подключения.

Тест

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к тестированию его на работоспособность. Это делается перед укладкой напольного покрытия. Для нормальной работы следует включить негерметичность, в месте контактного соединения не должно повышаться температура вплоть до перегрева, пленка по всей длине одинакова и прогревается на одном температурном уровне.

При успешном испытании системы пленкой необходимо выполнить настил из полиэтилена для дополнительной гидроизоляции. Далее можно приступать к укладке напольного покрытия.

Виды напольных покрытий

Стоит отметить, что инфракрасный теплый пол возможно выполнять под любой тип напольного покрытия. Благодаря этому его можно отнести к универсальным способам обогрева помещения. Помимо классической керамической плитки, вы можете выбрать ламинат, дерево и мягкие материалы, например, ковролин или линолеум.

Самый популярный вариант — Инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только теплого пола, но и напольного покрытия. К тому же такие основные помещения, где используется плитка, как ванная или кухня, требуют дополнительного тепла. Но в этом случае лучше всего выбрать стержневую систему устройства теплого пола. В этом случае можно даже прибегнуть к «мокрому» монтажу. Установку можно делать, в том числе и под гранит. Самое главное, была использована теплоотражающая прокладка, позволяющая повысить эффективность всей системы.

При монтаже систем теплых полов происходит некоторый подъем пола. Чтобы в системе был нормальный клеевой слой, в том числе необходимо использовать мат толщиной 20 мм. В противном случае качество теплого пола не будет достигнуто. Плитка будет надежно закреплена, но будет прогревать черновой пол неровно.

Для других видов напольных покрытий подходит пленочный метод. Да и не очень требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или других вариантов, а также клея.

Для ковролина или других мягких напольных материалов есть очень важный момент – поверх всей системы обогрева инфракрасного теплого пола следует укладывать лист фанеры или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к локальному перегреву. Это приводит к тому, что на нее нельзя ставить громоздкую мебель. Поэтому следует заранее продумать, где будут располагаться предметы интерьера в комнате.

Видео:

Видео:

Видео:

Видео:

Видео:

Решения для теплого пола | Инфракрасный теплый пол

Компания Cabbius рада предложить нашу инфракрасную систему напольного отопления. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагрев воздуха.

Исследования показывают, что инфракрасный теплый пол создает эффективно обогреваемую, беспыльную и более здоровую окружающую среду.

Преимущества теплых полов:

  • Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
  • Простота установки
  • При установке системы напольного отопления в новостройке купить и установить напольное отопление дешевле, чем радиаторные системы
  • Экономия места (примерно на 15% больше полезного пространства в помещении)
  • Комфорт при более низких рабочих температурах
  • Пол с подогревом помогает уменьшить количество клещей домашней пыли и полезен при таких заболеваниях, как астма или бронхиальные заболевания
  • Улучшает кровообращение, обмен веществ и иммунную систему
  • Предотвращает рост плесени
  • Без шума и вибрации
  • Необслуживаемый
  • Гораздо безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому в отличие от традиционных радиаторов обеспечивают беспыльную среду. Пол с подогревом обеспечивает приятное тепло, так как ноги человека, как правило, на 2–3°C теплее, чем голова. Это означает, что люди, использующие инфракрасный теплый пол, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Кроме того, система теплых полов настроена на 19°C обеспечит такое же тепло, как и радиатор, установленный на 21–22 °C, что также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру внутри дома.


*Дополнительные решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные продукты для обогрева полов.

WARMSET MESH

Инфракрасный теплый пол Warmset покрывает гораздо большую площадь поверхности, чем обычные нагревательные кабели круглого сечения, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, такому как паркет или плитка, мрамор или гранит. Кроме того, благодаря своей плоской форме он значительно менее широк, чем обычные радиаторные трубы.
Особенностью этой единственной в своем роде технологии нагревания является многослойная ламинированная лента, запатентованная компанией Warmset. Прочный и устойчивый, он практичен, с меньшей вероятностью повреждается при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь свободную форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

  • 100 % сделано в Италии
  • Нет холодных участков
  • Золотой — пожизненная гарантия и черный — 10-летняя гарантия
  • Простая и быстрая установка
  • Без обслуживания = Экономия
  • Может быть установлен под любой отделкой пола
  • Время нагрева пола составляет от 5 до 10 минут
  • Высота пола всего 11-12 мм
  • Диапазон мощности от 30 Вт/м2 до 600 Вт/м2 БЕЗ УВЕЛИЧЕНИЯ ЦЕНЫ
  • Благодаря классу защиты IPX7 этот теплый пол можно устанавливать везде, даже в бассейнах и СПА
  • Может управляться любым термостатом
  • Теплый пол Warmset предотвратит пыль, бактерии и аллергию в вашем доме. Помните, что полы с подогревом избавляются от сырости, которая является основной причиной размножения бактерий. Только подумайте, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
  • Зеленая технология = Экономия энергии, поскольку требуется меньше энергии, что позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН — WARMSET MESH

ИНФРАКРАСНАЯ ПЛЕНКА

НАБОР ECOFILM Элементы напольного отопления доступны в трех вариантах ширины со стандартной длиной до 10 м. Длина элементов может быть уменьшена на месте, если это необходимо, и в стандартной комплектации поставляются с «холодными хвостовиками» длиной 5 м. Доступны два стандартных варианта рассеиваемой мощности: 130 Вт/м2 для внутренних жилых помещений и 160 Вт/м2 только для использования в зимнем саду. НАБОР ECOFILM
НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Два выхода тепла -130 Вт/м² и 160 Вт/м² только для использования в зимнем саду
  • Доступны 3 варианта ширины: 300 мм, 500 мм и 1000 мм для максимального покрытия пола
  • Чрезвычайно малая высота сборки — менее 7 мм
  • Сухая установка — самовыравнивающаяся смесь не требуется
  • Подходит для большинства полов из ламината, натурального дерева и паркетной доски
  • При использовании в сочетании с ECOMAX-DUO комплект ECOFILM SET подходит для ковровых и виниловых полов
  • Сейф ЭМС

КУПИТЬ ОНЛАЙН — ПЛЕНКА ДЛЯ НАГРЕВАНИЯ

МАТЫ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

Маты для теплого пола представляют собой комбинацию нагревательного кабеля, прикрепленного к сетчатому полотну из стекловолокна, что упрощает установку. Коврик можно просто раскатать на полу, экономя драгоценное время. Коврики имеют двухсторонний скотч на нижней стороне, поэтому их можно легко закрепить на любой чистой поверхности. 9Маты с подогревом пола 0630 оснащены двухжильным кабелем, упрощающим установку с одним 3-метровым соединением «холодный хвост».



Гарантия лучшей цены: если вы найдете более низкую цену в Интернете, мы предложим ее!

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Три тепловые мощности — 100 Вт/м², 150 Вт/м² и 200 Вт/м².
  • Быстрая установка — просто раскатайте коврик и прикрепите к полу
  • Подходит для полов из плитки, камня, сланца и мрамора
  • Сплошной металлический заземляющий экран для обеспечения электробезопасности
  • Низкая высота застройки — Минимальная высота застройки
  • Подходит для использования во влажных помещениях
  • Сейф ЭМС
  • ТЕФЛОНОВЫЙ КАБЕЛЬ
  • Рейтинг IP: X7
  • ПОЖИЗНЕННАЯ ГАРАНТИЯ

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТЫ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

9Кабели для теплого пола 0002 обеспечивают решение для обогрева пола на кухне, в ванной или зимнем саду. Кабели можно прокладывать поверх существующих деревянных или бетонных полов, которые прочны и должным образом подготовлены. Кабели
идеально подходят для небольших установок или помещений с нестандартной планировкой. Гибкость незакрепленной кабельной системы позволяет обогревать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

  • Кабель малого диаметра
  • Доступен в виде отдельного кабеля или готового решения в удобной упаковке
  • можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и сланец
  • Сверхгибкий двухжильный кабель упрощает установку всего за одно соединение «холодный конец»
  • Два очень прочных и долговечных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе монтажа и обеспечивают длительный срок службы кабеля
  • Одобрено IEC 60800
  • Сейф ЭМС

 Кабели для теплого пола доступны в виде отдельного кабеля для установки профессиональными монтажниками. Каждый кабель упакован в удобный картонный кабельный барабан и термосварен для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления/установки доступны в качестве дополнительных принадлежностей.

Комплекты кабелей ECOFLEX поставляются в комплекте с нагревательным кабелем, грунтовкой для пола, клейкой лентой и подробной инструкцией по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для теплого пола, укладываемый в стяжку, представляет собой одножильный кабель мощностью 15 Вт на погонный метр. Используется для обогрева полов в новостройках со стяжкой полов. Обычно укладывается непосредственно на фольгированную изоляцию, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новых строительных проектах со стяжкой пола этот кабель может обеспечить экономичное решение для обогрева
.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕЖНОТАЯЩИХ

В зимние месяцы возможны серьезные травмы из-за образования льда на рабочих платформах в складских погрузочных площадках или на входных дорожках, в оживленных общественных зданиях и т. д. Эта потенциальная опасность может быть легко устранена. минимизировать за счет установки системы предотвращения обледенения.

В случае снегопада система предотвращения обледенения быстро растает выпавший снег, обеспечив беспрепятственный доступ пешеходам и транспортным средствам на тротуары и проезды.

Нагревательные кабели MPSV рассчитаны на 20 Вт/м и используются для таяния льда и снега на открытых площадках и в других случаях, когда кабель укладывается в бетон.

Основные характеристики:

  • Соответствует IEC 60800
  • 20 Вт/м обеспечивает свободный и безопасный доступ для пешеходов и транспортных средств на тротуарах и подъездах
  • Прочный и долговечный нагревательный кабель
  • Подходит для бетона, полов и асфальта

КУПИТЬ ОНЛАЙН — ПЛАВИЛЬНЫЕ КАБЕЛИ

Инфракрасное отопление — Heat Decor

НАГРЕВАТЕЛЬНАЯ ПЛЕНКА БУДУЩЕГО

Мы разрабатываем технологию инфракрасного обогрева с 2004 года. Электрообогреватели Heat Decor уже много лет обеспечивают здоровым теплом тысячи семей в Европе и во всем мире.

Наши флагманские продукты – инновационные инфракрасные пленки – устанавливаются в качестве основного электрообогрева полов, потолков и стен в новых домах , отвечающих современным требованиям по теплоизоляции и как ключевой элемент тепловой модернизации .

Наша миссия: без пыли и CO 2 без обогрев при самых низких затратах на установку в своей категории, эстетичное расположение, бесплатная эксплуатация и доступность.

Технологии создают будущее зеленый . Технология теплового декора.

Скачать каталог

27

апреля

Нагревательная пленка – принцип работы, виды применения

  • Сообщение от Тепловой декор
  • 0 комментариев

Нагревательная фольга – это тонкий и гибкий инфракрасный электронагреватель, который бывает разной ширины и. ..

Продолжить чтение

26

апреля

Нагревательная пленка Heat Decor под панели

  • Сообщение от Тепловой декор

Обогрев пола с помощью инфракрасных нагревательных пленок непосредственно под панелями пола в настоящее время является наиболее…

Продолжить чтение

25

апреля

Нагревательная пленка под стяжку и плитку

  • Сообщение от Тепловой декор
  • 2 комментария

Теплый пол с нагревательной пленкой Heat Decor под стяжку в основном используется в новых проектах…

Читать далее

24

апреля

Нагревательная пленка Heat Decor под зеркало

  • Сообщение от Тепловой декор
  • 0 комментариев

Нагрев с помощью нагревательной фольги под зеркалом предназначен для быстрого испарения паров воды из. ..

Читать далее

23

апреля

Параметры нагревательной пленки

  • Сообщение от Тепловой декор
  • 0 комментариев

JTVCbmluamFfdGFibGVzJTIwaWQlM0QlMjIxNTcxMDYlMjIlNUQ=Мы также разрабатываем и производим нагревательные пленки на …

Продолжить чтение

19

апреля

Нагревательный мат – принцип действия, виды, применение

  • Сообщение от Тепловой декор
  • 0 комментариев

Нагревательный мат представляет собой тонкий электрический нагревательный кабель, закрепленный на самоклеящейся сетке из стекловолокна, для…

Читать далее

18

апреля

Нагревательный мат под плитку

  • Сообщение от Тепловой декор
  • 0 комментариев

Нагревательный мат под плитку — наиболее часто используемый электрический теплый пол в ванных комнатах…

Читать далее

17 9 апр0003

Технические параметры нагревательных матов Heat Decor

  • Сообщение от Тепловой декор
  • 0 комментариев

JTVCbmluamFfdGFibGVzJTIwaWQlM0QlMjIxNTY4NjMlMjIlNUQ= Нагревательный мат Heat Decor 150 Вт/м² с односторонним …

Продолжить чтение

15

апреля

Инфракрасные электрообогреватели – конструкция, виды и принцип работы

  • Сообщение от Тепловой декор
  • 0 комментариев

Инфракрасные электрические обогреватели в просторечии называются инфракрасными обогревателями или инфракрасными нагревательными панелями для. ..

Продолжить чтение

12

апреля

Технические параметры инфракрасных обогревателей

  • Сообщение от Тепловой декор
  • 0 комментариев

Мы также проектируем и производим электронагреватели на заказ с определенной мощностью нагрева, размерами…

Продолжить чтение

ИНФРАКРАСНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

Нагревательная фольга представляет собой тонкий и гибкий инфракрасный электрический нагреватель различной ширины и мощности нагрева. Основным носителем тепла и инфракрасного излучения в нагревательной фольге является смесь графита, плотность и пропорции которой обеспечивают соответствующую мощность нагрева. Нагревательные пленки в основном используются для обогрева полов и стен в частных домах, квартирах, офисах, общественных зданиях и складах. Нагревательная фольга также используется в качестве источника тепла в промышленных решениях или во многих других индивидуальных проектах по отоплению, где важны высокая точность нагрева, скорость нагрева, площадь нагрева, гибкость радиатора и безопасность использования.

ПРОДОЛЖИТЬ ЧТЕНИЕ

НАПОЛЬНОЕ ОТОПЛЕНИЕ С НАГРЕВАТЕЛЬНОЙ ПЛЕНКОЙ ПОД ЛАМИНАТНЫМИ ПАНЕЛЯМИ

Напольное отопление с помощью инфракрасных нагревательных пленок непосредственно под панелями пола в настоящее время является самой популярной системой электрического отопления в жилищном строительстве. Большая популярность этой системы отопления обусловлена ​​разумными эксплуатационными расходами на нагревательные пленки и небольшими капиталовложениями по сравнению с другими системами отопления.
Напольные покрытия из ламинированных панелей – наиболее часто выбираемый отделочный материал для гостиной, кухни, спальни, комнаты или офиса. Он характеризуется низкой закупочной ценой, очень широкой цветовой гаммой и очень простой сборкой. Ламинированные панели также являются отличной облицовкой для теплых полов с нагревательной пленкой. Панели пола, используемые для теплых полов с нагревательной пленкой, монтируются в плавающей системе с так называемым замком.
Установка панелей пола в плавающей системе позволяет очень точно установить нагревательную пленку практически на всю поверхность помещения, создавая поверхностный обогрев. Такое покрытие нагревательной пленки обеспечивает равномерное распределение температуры по помещению и работу обогрева при низких температурах, что выражается в комфорте использования и стабильной температуре пола.

Теплый пол с нагревательной пленкой под водосточным желобом в основном используется во вновь проектируемых жилых и офисных зданиях, производственных цехах или объектах, предназначенных для капитального ремонта. Теплый пол под изливом предназначен для непрерывной работы в качестве основной системы отопления помещений. В домах и квартирах нагревательная пленка под излив устанавливается в каждом помещении, начиная с гостиной, кухни, комнат, коридоров и санузлов. Нагревательные пленки в сочетании с ангидридной или цементной стяжкой образуют систему накопительного нагревателя. При нагревании стяжки тепло равномерно распределяется по всей поверхности пола, создавая эффект равномерного нагрева плиты. Накопленное тепло отдается в помещение инертно в течение длительного периода времени. Нагревательная пленка поддерживает стабильную температуру пола, обеспечивая комфорт использования. Теплый пол с нагревательной пленкой под стяжку, в отличие от типовых систем водяного теплого пола, характеризуется тем, что изменение температуры в помещении и температуры пола происходит за более короткое время,

ПРОДОЛЖИТЬ ЧТЕНИЕ

НАГРЕВ ЗЕРКАЛА С НАГРЕВАТЕЛЬНОЙ ПЛЕНКОЙ – АНТИПАРОВОЙ

Нагрев с помощью нагревательной пленки под зеркалом предназначен для быстрого испарения водяного пара с поверхности зеркала. Установку нагревательной фольги или в просторечии называемой нагревательным матом можно производить в ванной или других помещениях, где мы планируем установить зеркало.
Подзеркальный обогрев также можно использовать в качестве основного или дополнительного источника тепла для обогрева помещений. Устанавливаем нагревательную пленку и зеркало на стену из гипсокартона или плит ОСП, МФУ и фанеры по технологии приклеивания клеем Heat Decor HD-G01. На подготовленную стену, на которую будет установлено зеркало, наклейте нагревательную пленку по всей ее поверхности. Клей Heat Decor HD-G01 находится в форме аэрозоля, что облегчает его нанесение. Распылите клей на нагревательную и настенную пленку, подождите 5 минут, пока клей высохнет. После высыхания клея приклейте нагревательную пленку к стене. Следующим шагом будет приклеивание зеркала. Зеркало также приклеено клеем Heat Decor HD-G01. Нанесите клей на поверхность нагревательной пленки, а затем на поверхность зеркала. После того, как клей выйдет, приклейте зеркало…

ПРОДОЛЖИТЬ ЧТЕНИЕ

НАГРЕВАТЕЛЬНЫЙ КОВРИК HEAT DECOR

Нагревательный мат представляет собой тонкий электрический нагревательный кабель, закрепленный на самоклеящейся сетке из стекловолокна, используемый для теплых полов. Нагревательные маты HD-mat очень тонкие и прочные благодаря своей конструкции и использованию высококачественной внешней изоляции из FEP (тефлона). Используемые компоненты также влияют на более длительный срок службы нагревательных матов и обеспечивают безопасную и бесперебойную работу.
Конструкция нагревательного мата HD-mat делает нагревательный кабель слегка плоским и очень тонким толщиной 2 × 3 мм, что позволяет устанавливать нагревательный мат в местах с ограниченными возможностями высоты на полу. Тонкая структура нагревательного мата HD-mat также снижает расход клея или самовыравнивающейся массы, что снижает затраты на монтаж.
Нагревательный мат HD-mat является самоклеящимся, что облегчает монтаж системы обогрева, а нагревательные кабели, смонтированные на сетке из стекловолокна, очень гибкие и упругие с ограниченной памятью на деформацию

ПРОДОЛЖИТЬ ЧТЕНИЕ

НАГРЕВАТЕЛЬНЫЙ КОВРИК ДЛЯ ПЛИТКИ

Нагревательный мат под плитку является наиболее часто используемым электрическим теплым полом в ванных комнатах, туалетах, коридорах или кухнях. Мы используем нагревательные маты в местах, где хотим получить эффект теплого пола или комфортного обогрева помещения. Технология нагрева, основанная на резистивном нагреве, известна уже много лет. Он пользуется большой популярностью благодаря долгому сроку службы системы отопления, доступной цене и простоте монтажа. Электронагревательные маты устанавливаются непосредственно на бетонную стяжку, плиты OSB/MFP, фанеру или на теплоизоляцию из готовых плит XPS, покрытых клеем.
Установка самого мата очень проста, т.к. сетка из стекловолокна, на которую крепятся нагревательные кабели, является самоклеящейся, что позволяет легко приклеивать нагревательный мат к основанию. Нагревательный мат можно разместить в любом направлении, разрезав сетку из стекловолокна. Мы используем полностью эластичные клеи для приклеивания нагревательных матов и плитки …

ПРОДОЛЖИТЬ ЧТЕНИЕ

ИНФРАКРАСНЫЕ ЭЛЕКТРИЧЕСКИЕ ОБОГРЕВАТЕЛИ

Декоративные нагревательные панели со стильным внешним видом, обеспечивающие тепло. Применяются в качестве основного или дополнительного отопительного оборудования для обогрева жилых и общественных зданий. Эффективные и экономичные инфракрасные обогреватели положительно сказываются на здоровье пользователей.
Инфракрасные обогреватели являются одним из самых современных и безопасных для здоровья методов обогрева, которые излучают тепло, подобное солнечному свету. Инфракрасные волны, излучаемые обогревателем, поглощаются стенами, предметами и людьми. Затем тепло равномерно распределяется в окружающую среду. При традиционном отоплении тепло сначала направляется вверх и прогревает верхние части помещения, а затем нижние, при этом чрезмерно осушая воздух …

ПРОДОЛЖИТЬ ЧТЕНИЕ

ТЕРМОСТАТЫ И РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ

Выбор подходящей системы управления отоплением имеет ключевое значение для правильной и экономичной работы системы отопления. Чтобы правильно выбрать управление теплым полом или управление электрическими обогревателями, этому способствуют такие факторы, как образ жизни, простота регулирования системы отопления или возраст человека, который будет пользоваться отоплением.
В зависимости от потребностей пользователя возможно использование термостатов, управляющих нагревом из приложения на телефоне, или более простых термостатов с ручной установкой температуры на дисплее термостата и программированием циклов нагрева. Терморегуляторы с механическим управлением с помощью ручки подойдут для наименее требовательных людей или пожилых людей…

ПРОДОЛЖИТЬ ЧТЕНИЕ

Если вы ищете альтернативные методы отопления, которые являются экологическими и экономичными при сохранении высоких тепловых параметров, вы попали по адресу! Heat Decor – современные электрические инфракрасные системы обогрева   для квартиры, дома и нужд предпринимателей!

Почему стоит сделать ставку на обогрев , использующий инфракрасные волны? В отличие от традиционных методов конвекции воздух не высыхает и не поднимает пыль. Кроме того, вся комната и все предметы внутри равномерно изолированы, что приводит к снижению энергопотребления и повышению теплового комфорта пользователей.

Для наших клиентов мы подготовили широкий ассортимент продукции, полностью отвечающей потребностям и ожиданиям современной архитектуры. Основу ассортимента составляют фольги, нагревательные маты и электронагреватели. К первым двум из этих категорий относятся изделия, предназначенные для зонального обогрева полов и стен . В свою очередь радиаторы представляют собой классическое настенное решение в технологичной редакции. Кроме того, имеется широкий выбор современных проводных и беспроводных термостатов (оснащенных WiFi-модулем), а также всех необходимых аксессуаров для установки.

Нагревательная пленка, нагревательный мат, электрическое отопление, пол с подогревом, изоляция, инфракрасное излучение, подложка, термостаты, пол с подогревом Ирландия, стоимость теплого пола, система теплого пола, маты с подогревом пола, установка теплого пола

ОБОГРЕВАЮЩАЯ ПЛЕНКА

Инфракрасная нагревательная пленка является продуктом высочайшего класса, который будет полезен практически во всех случаях. Он идеален в качестве поверхностного отопления, особенно напольного, потолочного или настенного отопления. Можно предположить, что точность изготовления с функциональностью делает его незаменимым в своей отрасли.

ТЕХНОЛОГИЯ

Работа нагревательных пленок основана на электрическом сопротивлении углерода. Инфракрасная нагревательная пленка состоит из отборного углерода и алюминиевой пасты, нанесенной с помощью современной технологии (метод печати) на ПЭТ-пленку. Этот материал обладает прекрасными теплоизоляционными и пожаробезопасными свойствами. Пленка ПЭТ защищена специальной пленкой LAMINEX. Электрод из медной ленты позволяет протекать току, а серебряная лента защищает от искрения.

РАЗРЕЗ ПОЛА С НАГРЕВАТЕЛЬНОЙ ПЛЕНКОЙ

Ламинат

  1. Ламинированный пол
  2. паровая мембрана
  3. медная шина
  4. нагревательная пленка
  5. Изоляция
  6. цокольный этаж
  7. термостат
  8. датчик температуры

Керамическая плитка

  1. Керамическая плитка
  2. бетон
  3. дождевик
  4. паровая мембрана
  5. медная шина
  6. нагревательная пленка
  7. Изоляция
  8. цокольный этаж
  9. датчик температуры
  10. термостат

Новая углеродная инфракрасная нагревательная пленка – это продукт высшего класса, который лучше всего подходит для теплых полов. Размер, гибкость и точность изготовления делают этот нагревательный элемент неограниченным в возможностях применения.
Предназначен для использования с любой поверхностью из металла, стекла, дерева, камня и т. д.
Эта панель не работает постоянно
При правом термостате нагревательная пленка включается только при падении температуры ниже установленного уровня. Сам нагревательный мат изготовлен по новой технологии кристаллического углерода,
. При правильном управлении с использованием нашего термостата и изоляции эта система потребляет на 60% меньше энергии, чем любое другое электрическое отопление.
Эти панели могут быть подключены непосредственно к солнечным панелям, не только не требующие обслуживания, но и бесплатные для использования.
Стоимость отопления также зависит от утепления стен, окон и потолка дома.
Эта высокопроизводительная система очень энергоэффективна, даже если покрытие составляет всего 70% площади пола, что обеспечивает комфортную и уютную атмосферу.
Тепло, выделяемое этими панелями, на 100% устраняет влагу, бактерии и плесень.
Установленный на стене, может не только обогревать помещение, но и высушивать стены, обеспечивая одинаковую температуру во всех помещениях без резких движений воздуха, идеально подходит для аллергиков.

Преимущества использования

В нашем предложении вы найдете широкий выбор панелей переменного или постоянного тока.
Низкая мощность идеально подойдет для альтернативного отопления (комфортность теплого пола 80Вт/м², 140Вт/м²), но с более высокой мощностью 180Вт/м² 220Вт/м² в качестве основного источника обогрева.
Можно предположить, что точность изготовления с функциональностью делает его незаменимым в своей отрасли.

Наша команда поможет подобрать нужную мощность нагревательной пленки, рассчитает площадь покрытия и ответит на все интересующие вас вопросы.
Как производитель нагревательной пленки, мы можем предположить, что точность изготовления и функциональность делают ее незаменимой в своей отрасли.
Мы можем изготовить нагревательный элемент с конкретными требованиями заказчика, логотипом вашей компании, шириной или мощностью.

Продукт имеет все сертификаты ЕС, одобрено CE, MERITZ, ISO 9001, соответствие ISO 14001 ROHS + сертификат PCT. Мы гарантируем высочайшее качество продукции в мире.

МОДЕЛЬ ШИРИНА ТОЛЩИНА Мощность Измеритель тока Мощность квадратный метр Длина в рулоне МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА НАПРЯЖЕНИЕ
310 т 100см 0,33 мм 220 Вт/м 220 Вт/м² 100 м 55°С 230 В переменного тока
305 т 50см 0,33 мм 110 Вт/м 220 Вт/м² 150 м 55°С 230 В переменного тока
3025Т 25см 0,33 мм 55 Вт/м 220 Вт/м² 150 м 55°С 230 В переменного тока
310тр 100см 0,33 мм 180 Вт/м 180 Вт/м² 100 м 50°С 230 В переменного тока
310 турецких лир 100см 0,33 мм 140 Вт/м 140 Вт/м² 100 м 40°С 230 В переменного тока
305 лир 50см 0,33 мм 70 Вт/м 140 Вт/м² 150 м 40°С 230 В переменного тока
3025 турецких лир 25см 0,33 мм 35 Вт/м 140 Вт/м² 150 м 40°С 230 В переменного тока
310ТТ 100см 0,33 мм 80 Вт/м 80 Вт/м² 100 м 30°С 230 В переменного тока
305ТТ 50см 0,33 мм 40 Вт/м 80 Вт/м² 150 м 30°С 230 В переменного тока
303DC12V 30см 0,33 мм 67 Вт/м 220 Вт/м² 150 м 55°С 12 В постоянного тока
303DC24V 30см 0,33 мм 67 Вт/м 220 Вт/м² 150 м 55°С 24 В постоянного тока
305-ЕТ 50см 0,33 мм 200 Вт/м 400 Вт/м² 150 м 75°С 230 В переменного тока

Инфракрасная нагревательная пленка MiHeat для электрического панельного обогрева

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.

Выбрать/Отменить все


YouTube

Дополнительная информация

Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Ютуб (гугл). Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка


ReCaptcha

Дополнительная информация

Для отправки форм на этой странице вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google. С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы. Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами. После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы. Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.

Описание:

Остановка спам-ботов

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка


Google Analytics 4

Дополнительная информация

Dies ist ein Webanalysedienst.

Дополнительные данные: анонимный IP-адрес, дата и место работы, информация, клики, приложение, информация о браузере, генерируемая информация, поддержка JavaScript, дополнительные страницы, URL-адрес реферера, стандартная информация, информация, взаимодействие с виджетами

Описание:

Анализ

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка


Отслеживание конверсий Google Ads

Дополнительная информация

Mit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉

Erhobene Daten: zufallsgenerierte USER-ID

Описание:

Маркетинг

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка


Выбрать/Отменить все

Настройки конфиденциальности данных

Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу). Дополнительные сведения см. в Уведомлении о конфиденциальности.

Очень жаль, теперь нам нужно вернуться к стеклянному шару или прочитать в кофейной гуще, чтобы понять наших посетителей…

Почему мы должны это делать? Проще говоря, вы запретили нам отслеживать ваши шаги на нашем сайте с помощью Google Analytics. Мы знаем, что это звучит драматично для Вас. Но посмотрите на это: мы даже не знаем, кто ВЫ, мы просто видим, что КТО-ТО просматривает наши страницы, как он это делает, как долго этот КТО-ТО задерживается на соответствующих страницах и т. д. Мы не знаем, кто Вы , мужчина Вы или женщина, сколько Вам лет, каков Ваш вес — без понятия. Мы также не передаем эти данные в Google, у нас их нет вообще! Тем не менее, эти данные КОГО-ТО предоставят нам ценную информацию о нашем сайте, мы хотим, чтобы Вам здесь все нравилось, чтобы Вы чувствовали себя хорошо и — конечно же — покупали нашу продукцию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
