Инфракрасный пол. Виды и устройство. Отличия и особенности

Инфракрасный пол – разновидность электрического теплого пола, нагрев помещения в котором осуществляется за счет генерации инфракрасных лучей, что имеет принципиальное отличие от ранее применяемых систем водяного и кабельного теплого пола.

В инфракрасных теплых полах обогрев происходит за счет пропускания электрического тока через специальные проводники, которые в результате этого осуществляют излучение ИК лучей и анионов направленных преимущественно вверх. Излучение поднимается вверх, а попадая на различные поверхности и контактируя с ними переходит в тепло. Этот принцип отопления является крайне эффективным за счет того, что осуществляется непосредственный нагрев предметов, которые в свою очередь отдают тепло воздуху. За счет этого набор необходимой температуры в помещении осуществляется быстрее, чем при включении обычного теплого пола, который имеет малую площадь обогрева и взаимодействует только с воздухом.

Нагрев инфракрасным излучением также позволяет передавать тепло на части тела человека, преимущественно стопы.

При расположении ног на таком полу, волны падают на стопы, нагревая кожу и мышечные ткани. Это дает быстрое ощущение тепла. При этом нужно отметить, что инфракрасное излучение безопасное для человека. Оно присутствует в составе солнечного света, поэтому кожа изначально предрасположена к такому источнику тепла.

Принципиальное отличие инфракрасного пола заключается в том, что тепло ощущается не от нагретых воздушных масс поднимающихся вверх, а за счет попадания ИК волн непосредственно на человека, предметы. Все же нужно отметить, что интенсивность инфракрасного излучения попадающего на человека от теплого пола весьма невелико. Подавляющая его часть переходит в тепло при контакте с напольным покрытием, уложенным над источником излучения.

Преимущества и недостатки применения инфракрасного пола
Помимо эффективности генерации тепла путем воздействия на поверхности инфракрасным излучением, такой теплый пол имеет и другие достоинства:
  • Быстрая и простая установка без сложных подготовительных работ.
  • Точное управление температурой за счет подключения через терморегулятор.
  • Минимальное влияние на влажность в помещении, система нагрева не сушит воздух.
  • ИК излучение полезно для кожи и мышц человека.

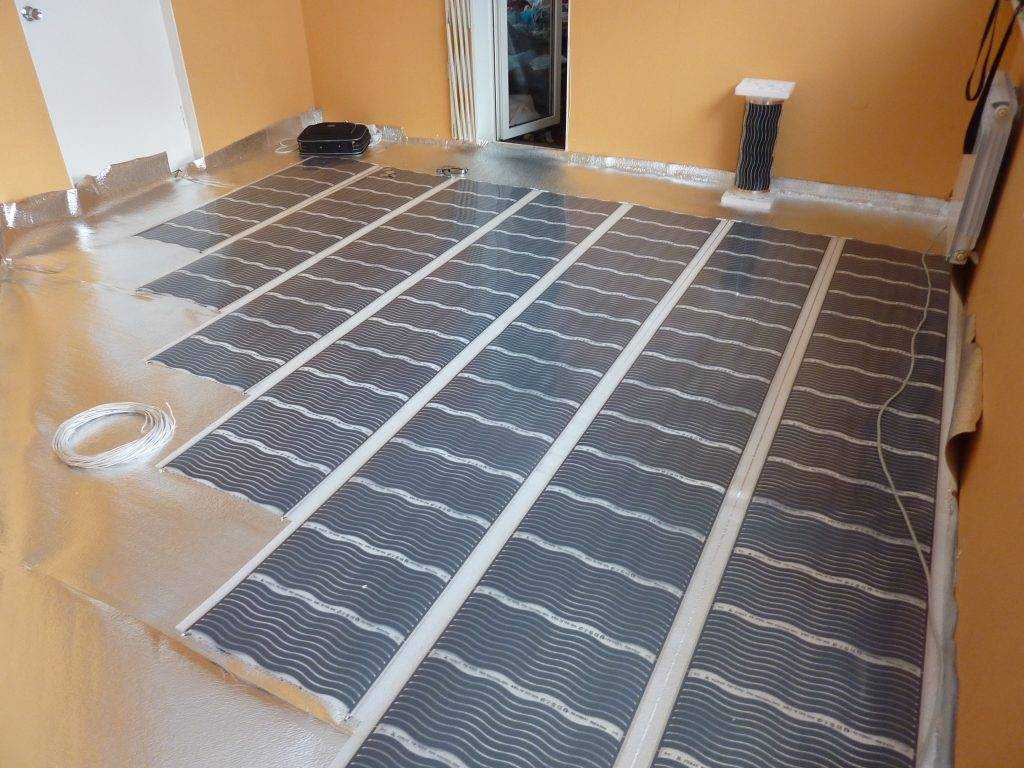

При монтаже ИК пола нужно не так много дополнительных материалов. В первую очередь это теплоотражающая подложка, набор проводов, терморегулятор с термодатчиком.

Что касается недостатков, они есть, но их не так много:
  • Низкая механическая устойчивость.
  • Стоимость.
  • Сложность ремонта.
Что такое саморегулирующийся ИК пол

При ознакомлении с характеристиками теплого инфракрасного пола разных производителей у отдельных образцов можно встретить информацию, что они являются саморегулирующимися. Это означает, что используемый в их конструкции проводник, излучаемый ИК лучи, может самостоятельно менять свою проводимость электрического тока в зависимости от температуры.

Это крайне полезное свойство для снижения потребления энергии. Так, разные части подводника независимо от других могут изменять свои параметры пропускания тока. Это позволяет им временно прекращать или приостанавливать работу при нагреве до своей рабочей температуры. Такое может случиться, если поставить на пол кресло, ящик или закрыть его другим способом. В накрытом месте он разогреется быстрее, чем на открытых участках. Саморегуляция предотвратит перегрев такого участка. Он перестанет греть дойдя до своего порога.

ИК пол, который не обладает таким качеством, в месте накрывания просто перегреется. В это время терморегулятор будет подавать питание  на все его участки одинаково. Как следствие пол может прийти в негодность.

Как правило, инфракрасный пол с функцией саморегулирования физически не может разогреваться больше +60°С. Дойдя до такого порога, он просто практически перестает потреблять энергию. Важным достоинством полов с саморегуляцией выступает их экономичность. Возможность изменения проводимости в зависимости от температуры позволяет снизить потребление электроэнергии до 25-30%. По этой причине такой пол и дороже.

Виды инфракрасных теплых полов
ИК пол представляет собой тонкий рулонный материал, состоящий из проводников и изоляции. В зависимости от устройства он может быть:
  • Стержневым.
  • Пленочным.

Стержневой инфракрасный пол внешне похож на веревочную лестницу. В нем используется 2 параллельные провода, между которыми прокладываются стержни проводники. Пленочные полы представляют собой ламинированную пленку, внутри которой располагаются плоские проводники полосами или сплошным слоем. Разное устройство пленочного и стержневого пола подразумевают сочетание с различными напольными покрытиями. Также отличие между ними заключается в способе монтажа.

Стержневой теплый пол

Инфракрасный пол этого типа состоит из карбоновых стержней. Они являются весьма эффективным проводником с большим эксплуатационным ресурсом, который при пропускании электрического тока излучает ИК лучи. Стержни располагаются лесенкой, обычно с шагом 10 см. Их ширина чаще всего составляет 1 м, но производители могут предлагать и другие размеры. По краям стержни соединяются общими проводами питания. По одной стороне идет фаза, по второй ноль.

Стержневые маты являются достаточно распространенным решением для обустройства теплого пола в жилых помещениях. Их ключевая особенность заключается в монтаже мокрым способом. То есть маты подразумевают закладку в стяжку или заливку самовыравнивающимся полом.

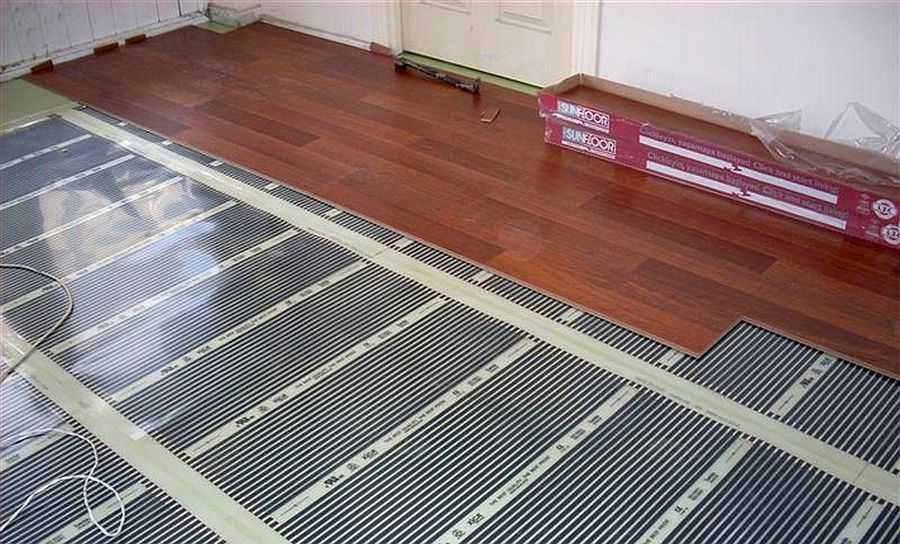

После этого на такое основание может укладываться абсолютно любое напольное покрытие:
  • Ковролин.
  • Линолеум.
  • Ламинат.
  • Паркет т.п.

Материал пользуется большим спросом при укладке плитки. В таком случае он просто разматывается на полу и собирается, после чего проводится укладка кафеля на плиточный клей. Стержни при этом никак не влияют на качество адгезии между плиточным клеем и основанием под ними. Иногда его укладывают сухим способом, а сверху накрывают фанерой, после чего уже делается монтаж напольного покрытия.

По сути, стержневой ИК пол имеет много общего с нагревательными матами, в частности они все подразумевают мокрый монтаж. Однако ключевым отличием является то, что стержневые маты можно укорачивать как угодно. Обычные нагревательные маты продаются в определенной квадратуре, если их больше чем нужно, то требуется лишнюю часть кабеля срезать с сетки и уложить по периметру помещения, но никак не обрезать. Получается, что следует или покупать мат с такой же квадратурой как помещение, что совпадает редко, или брать меньше требуемого. В случае со стержневым ИК полом никаких проблем нет. Он укорачивается кратно шагу стержня, в большинстве случаев можно резать через каждые 10 см.

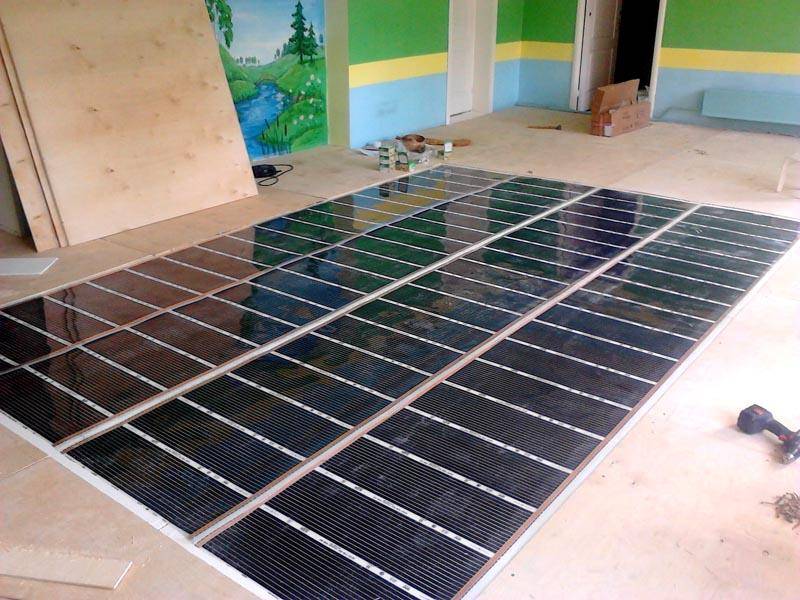

Пленочный инфракрасный пол
Имеет кардинальное отличие от стержневого сразу по нескольким параметрам:
  • Он тоньше.
  • Является сплошным.
  • Подразумевает сухой монтаж.

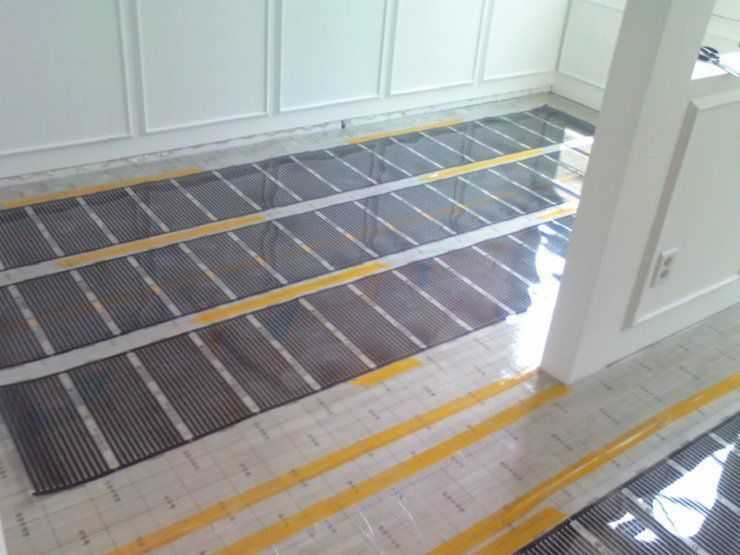

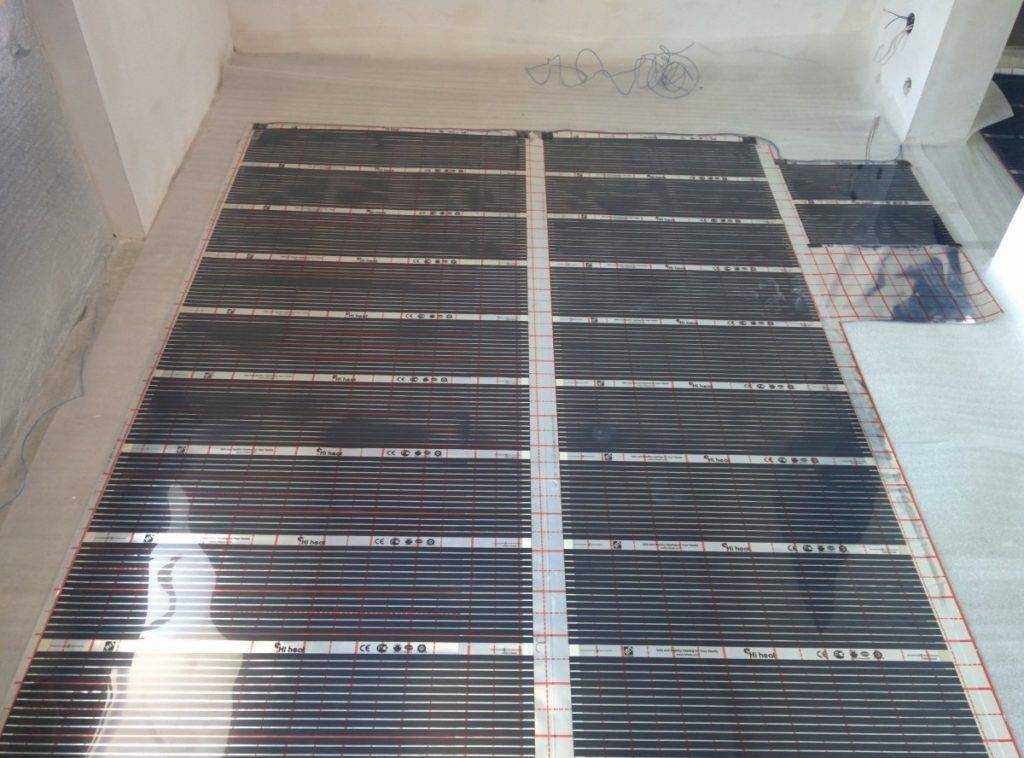

Процесс укладки пленочного инфракрасного пола на порядок проще. Этот процесс не подразумевает работу со строительными растворами и клеями. Пленка просто укладывается на черновой пол, подсоединяется к терморегулятору, после чего на нее проводится монтаж напольного покрытия. Это может быть ламинат, ковролин, линолеум, паркет.

Несколько производителей разработали технологию укладки инфракрасного пола, которая позволяет клеить на него плитку. Пленка приклеивается на черновой пол особым клеем, а после него проводится монтаж кафеля или керамогранита уже на это основание, предварительно обработанное бетонконтактом.

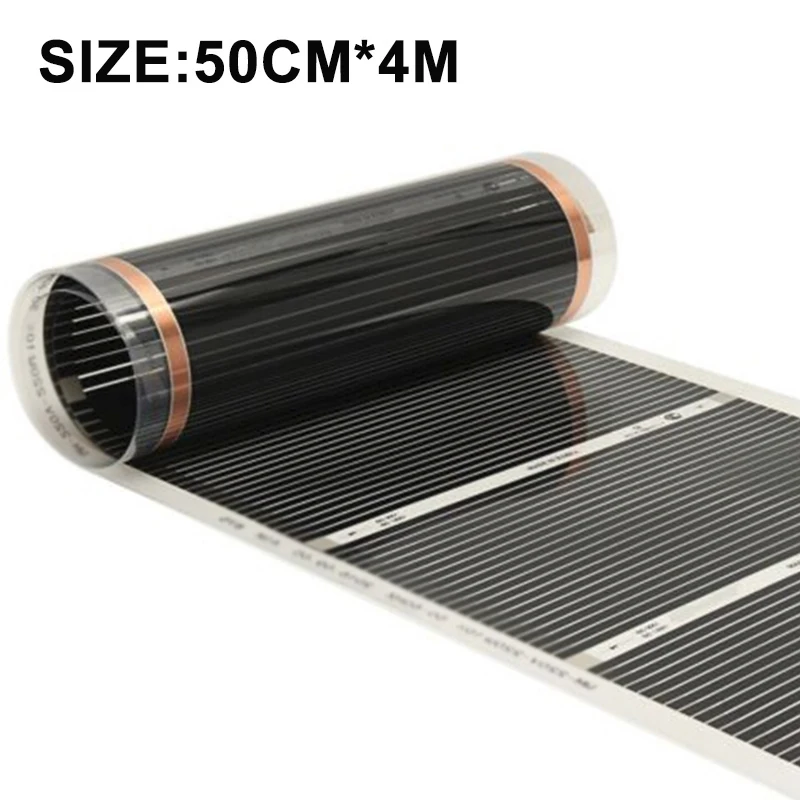

Существует 2 принципиально отличающихся между собой типа инфракрасной пленки:
  1. Полосатая.
  2. Сплошная.

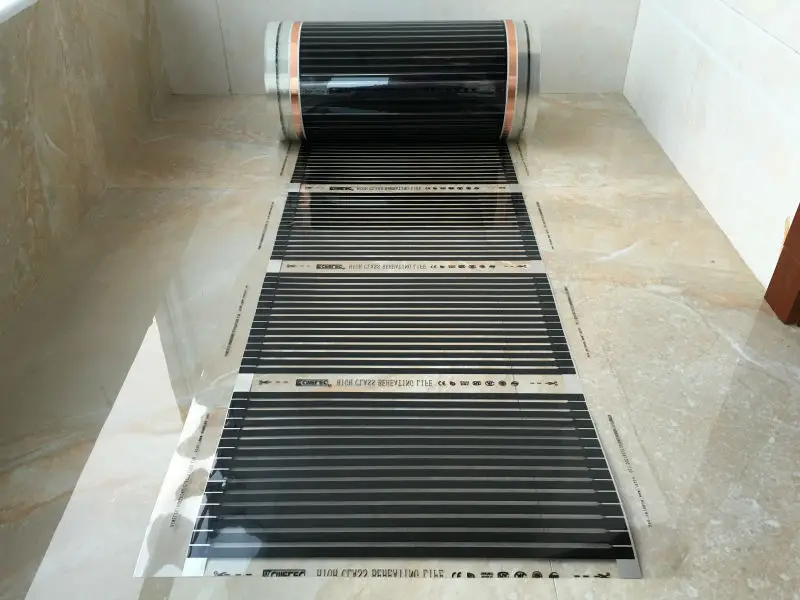

Полосатая имеет похожее устройство со стержневым полом. В ней тоже используется строение лесенка. Вдоль по краям пленки идут линии питания, а между ними располагаются параллельные проводники дающие ИК излучение. Такой инфракрасный пол является бюджетным.

Сплошная пленка является премиальным материалом. В ней в качестве проводника используется сплошной лист карбона. Отсутствие пустот наделяет пленку большей мощностью. Они может быстрее разогреваться. В случае ее прокола проводник продолжит нормальную работу. Нагрев будет отсутствовать только на площади повреждения.

Выбор мощности

Инфракрасный пол может использоваться как основной и как дополнительный источник тепла. В большинстве случаев его выбирают для поддержания комфортной температуры в помещении на период межсезонья, когда основное отопление еще не запущено.

В зависимости от того для какой цели планируется его применение, зависит выбор мощности пленки или стержневых матов:
  • 120-150 Вт/м² – дополнительный источник тепла.
  • 150-220 Вт/м² – основное отопление.
  • 220-400 Вт/м² – основное отопление при монтаже под плитку.

При использовании инфракрасного пола в качестве основного единственного источника отопления важно стараться проводить его укладку по всему свободному периметру. При этом в местах, где будет стоять диван, кровать, шкаф и прочая мебель, инфракрасный пол не укладывается, для предотвращения его перегрева.

Существует также ИК пленка с мощностью 1 кВт/м². Она способна нагреваться до температуры +100°С, что превосходит возможности даже самых мощных терморегуляторов, которые способны работать с полами прогреваемыми до +90°С. Этот материал не предназначен для использования на полу, поскольку будет его слишком сильно нагревать до обжигающих кожу температур. Это ИК пленка для саун. Она монтируется на стены в саунах и банях, ее монтаж на пол категорически не допускается, хотя технически это и возможно.

Похожие темы:
  • Инфракрасные обогреватели и нагреватели. Виды и устройство

Инфракрасный теплый пол — виды, особенности и преимущества

WikiPotolok

При необходимости создать дополнительную систему обогрева помещения сделать правильный выбор очень непросто. Для этого нужно изучить все варианты и подобрать тот, который максимально подходит под конкретную ситуацию. В большинстве случаев оптимально подойдет теплый пленочный инфракрасный пол – не слишком дорогое, но, эффективное решение.

Как это работает

Любой инфракрасный электрический теплый пол имеет один и тот же принцип обогрева: за счет выделения составляющими конструкции особого вида излучения все, что находится на их пути, немного нагревается. Таким образом, данная система способна не только служить источником тепла самостоятельно, но и превращать в них все предметы обстановки в комнате. Состоит такое устройство из нескольких важных составляющих:

  • Тонких полосок из карбона, являющихся излучателями.
  • Токопроводящей полосы из меди, соединяющей излучатели между собой и обеспечивающих их электроэнергией.
  • Защитного полимерного покрытия, внутри которого располагаются все остальные элементы.

Из-за ламинированного покрытия, похожего на обычную пленку и гибких карбоновых элементов, излучающих тепловые лучи, такие системы получили название «инфракрасный пленочный пол». Подключается вся конструкция к обычной розетке проводом с вилкой или прямым подключением к энергосети дома. Также в конструкции предусмотрен контроллер, с помощью которого можно регулировать степень нагрева и время включения устройства.

Разновидности

Несмотря на то, что подобные решения появились на рынке не так и давно, уже существует два популярных варианта таких приборов:

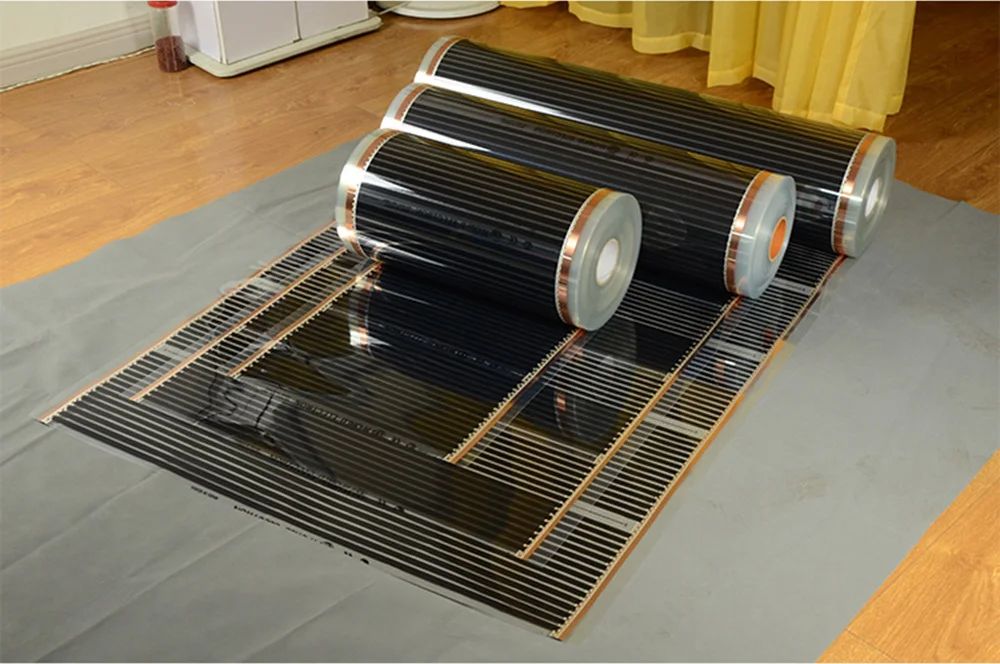

  • Пленочная – виде рулонов.
  • Стержневая – в виде матов небольшого размера.

Отличие между ними состоит в том, что стержневой инфракрасный теплый пол имеет другой конструктив и форму создающих необходимо излучение деталей. Они представляют собой небольшие стержни из того же карбона, связанные между собой токопроводящими шинами.

Подобные приборы запросто можно уложить в слой клея для керамической плитки или прямо в цементную стяжку, в отличие от пленки, которую так монтировать нельзя. Обязательным условием станет подложка, которая обязательно укладывается под теплый пол такого вида Она способствует боле равномерному прогреву покрытия и повышает эффективность обогрева. Кроме того, стержневые конструкции имеют еще одно отличие: они не так чувствительны к локальному очагу перегрева и на такие устройства можно устанавливать тяжелую мебель.

Достоинства и недостатки решения

Собираясь смонтировать теплый инфракрасный пол, необходимо предварительно изучить все его плюсы и минусы. В целом, положительных качеств у него больше, чем отрицательных, но, необходимо изучить обе стороны медали. Начать проще с плюсов:

  • Это очень тонкая система – толщина укладываемого под декоративное покрытие элемента не превышает пары миллиметров. Стержневые конструкции толще, но, укладка в стяжку нивелирует этот нюанс.
  • Так как инфракрасная пленка очень тонкая, она подходит практически для любого внешнего покрытия пола – высота помещения за счет установки такой системы не уменьшится.
  • Монтаж настолько прост, что с задачей способен справиться человек, прежде никогда не занимавшийся подобными работами.
  • Очень низкая инерционность системы позволяет максимально быстро прогреть помещение. Есть возможность удаленного управления всей системой.
  • Обогрев происходит равномерно, без резких температурных перепадов возле пола и потолка.
  • При необходимости, теплый инфракрасный пол легко подключается к системе «умный дом».
  • Это экономичное решение – стоимость отопления уменьшится примерно на двадцать пять процентов, по отношению к обычной жидкостной системе обогрева.
  • Возможен локальный ремонт отопительного контура, без полного демонтажа всей конструкции.

К минусам, которыми обладает инфракрасное отопление пола, можно отнести следующие факторы:

  • Счета за электроэнергию существенно вырастут.
  • Тяжелая мебель может повредить пленку и лучше не укладывать ее там, где планируется разместить массивные предметы обстановки.
  • Даже под самый простой пленочный пол необходима специальная отражающая тепло подложка, что приводит к увеличению сметы ремонта.
  • Также увеличит стоимость необходимость приобретения терморегулятора.
  • Производители немного кривят душой, указывая очень высокую эффективность таких решений. На самом деле, почти что вся энергия инфракрасных лучей идет на то, чтобы нагреть декоративное покрытие пола и практически не нагревает предметы обстановки в комнате. Так что, инфракрасный пол по этому показателю довольно близок к любой другой системе напольного обогрева.
  • Так как инфракрасная пленка для теплого пола не может укладываться в стяжку или в клеевой слой под плитку, для таких покрытий необходимо приобретать более дорогие конструкции со стержнями.

Других существенных минусов инфракрасный обогрев пола не имеет и может стать отличной альтернативой традиционным теплым полам на трубках, с проходящей по ним нагретой жидкостью.





WikiPotolok

видов инфракрасных обогревателей. Полный спектр устройств высокой и низкой интенсивности

ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ ВЫСОКОЙ И НИЗКОЙ ИНТЕНСИВНОСТИ

Detroit Radiant Products Company предлагает полную линейку устройств высокой и низкой интенсивности, которые практически не требуют обслуживания. Инфракрасные обогреватели Re-Verber-Ray ® эффективны, экономичны и удовлетворяют потребности в отоплении для широкого спектра внутренних и наружных применений. Мы гордимся тем, что являемся первым производителем, предлагающим продукт, который применяет теорию действительно эффективного двухступенчатого нагрева к инфракрасному излучению.

Инфракрасные люминесцентные обогреватели высокой интенсивности

Газовые обогреватели высокой интенсивности имеют прямой нагрев и пропускают газовоздушную смесь через огнеупорный материал с пористой матрицей, который воспламеняется равномерно по всей поверхности.

Эта поверхность нагревается до температуры 1350°F или выше, испуская большую концентрацию инфракрасного излучения, которое может быть направлено в любое место, где требуется тепло. Нагреватели высокой интенсивности обычно работают без вентиляции. Надлежащая вентиляция необходима для рассеивания дымовых газов, выбрасываемых в помещение.

  • Инфракрасные обогреватели помещений

    Инфракрасные обогреватели лучше всего использовать в зданиях с высокими потолками и в местах с высокой потребностью в тепловой нагрузке, таких как погрузочные платформы или ангары.

  • Инфракрасные обогреватели для патио

    Обогреватели для патио используются для точечного обогрева наружных помещений, таких как внутренние дворики ресторанов, палубы и вестибюли.

  • Переносные строительные инфракрасные обогреватели

    Переносные обогреватели обычно монтируются на 20-фунтовый 10-дюймовый базовый баллон с пропаном и предназначены для строительных площадок. Они идеальны, когда требуется временное отопление или когда постоянный источник энергии недоступен.

  • Электрические инфракрасные обогреватели

    Электрические инфракрасные обогреватели производят тепло, пропуская электрический ток через элемент с высоким сопротивлением. Они обычно используются в районах, где газ нецелесообразен или недоступен.

Просмотр продуктов

Инфракрасные трубчатые обогреватели низкой интенсивности

Газовые инфракрасные обогреватели представляют собой устройства непрямого нагрева и имеют излучающую поверхность между зоной горения и предполагаемой нагрузкой.

Когда требуется тепло, в теплообменнике зажигается пламя. Затем теплообменник нагревают до температуры до 1350°F, излучая инфракрасную энергию. Эта энергия направляется на уровень пола через отражатели и поглощается людьми и объектами на своем пути. По длине теплообменника существует перепад тепла, потому что в первой половине трубы на стороне горелки/горения выделяется больше тепла, чем во второй половине трубы на стороне выхлопа. Хорошо спроектированный блок сводит к минимуму эту разницу температур.

  • Системы принудительной тяги (Push)

    Система принудительной тяги работает под избыточным давлением, проталкивая продукты сгорания по длине труб теплообменника. Этот тип инфракрасного обогревателя прост в обслуживании и установке, поскольку все компоненты размещены в одном отсеке. По сравнению с другими типами трубчатых нагревателей, нагреватели с нажимной трубкой предлагают множество преимуществ при производстве, установке и эксплуатации.

  • Системы, вызывающие тягу (вытягивание)

    Тяговый трубчатый нагреватель работает под отрицательным давлением, протягивая продукты сгорания по длине труб теплообменника. Инфракрасный обогреватель этого типа обеспечивает надежную работу при сильном ветре и иногда позволяет использовать расширенные вентиляционные каналы.

  • Вакуумная система с несколькими горелками

    Системы с несколькими горелками работают под отрицательным давлением, протягивая продукты сгорания через различные участки трубок радиационного теплообменника с помощью мощного вакуумного вытяжного насоса. Этот тип инфракрасного обогревателя используется, когда требуется минимальное проникновение в здание или если необходимы расширенные вентиляционные каналы.

Просмотр продуктов

Излучающее тепло в полу и инфракрасное излучающее тепло — Great Lakes Radiant | Эксперты по лучистому теплу

Брэндон Рассел

При рассмотрении способов обогрева больших помещений многие люди неизбежно сталкиваются с вариантом лучистого теплого пола.

Внутрипольное лучистое тепло состоит из сети труб, уложенных до заливки бетона, по которым течет горячая вода для нагрева бетона. Когда бетон нагревается, он излучает тепло вверх, чтобы согреть остальную часть пространства. Чаще всего лучистый теплый пол рассматривается для нового строительства, потому что его необходимо установить до укладки бетонного пола. Но что, если у вас уже есть мастерская, которая нуждается в обогреве, или вы считаете, что лучистое тепло в полу слишком сложно? Давайте рассмотрим некоторые различия между напольным тепловым излучением и инфракрасными излучающими трубчатыми обогревателями.

Излучающие трубчатые обогреватели экономичны при покупке и установке, могут быть установлены в большинстве случаев и достаточно универсальны, чтобы адаптироваться к различным планировкам — они работают практически в любом пространстве. Излучающее тепло в пол не так просто. Мало того, что это в основном делается с новым строительством, но и модернизация существующего пространства может быть очень дорогостоящей, а установка обычно дорога и трудоемка. Для напольного лучистого тепла требуется отдельное помещение для котла или водонагревателя, чтобы обеспечить доступ к чистой окружающей среде.

И наоборот, лучистые трубчатые обогреватели висят над головой, создавая воздухозаборник и вытяжку мгновенно – воздух забирается и выбрасывается в помещение или легко проходит через боковую стену или крышу для доступа к наружному воздуху.

После завершения установки становится еще более очевидным, что лучистые трубчатые обогреватели — лучший выбор. Излучающее тепло в полу часто сложно и дорого ремонтировать, потому что к нему нелегко добраться. Чтобы отремонтировать инфракрасный трубчатый обогреватель, все, что вам нужно, это лестница или подъемник для доступа к блоку горелки. Иногда можно диагностировать проблему с земли с помощью световых индикаторов, имеющихся на некоторых моделях трубчатых нагревателей

Re-Verber-Ray . Даже в хорошем рабочем состоянии более медленное время отклика лучистого теплого пола означает более длительное время ожидания, чтобы помещение прогрелось. В большинстве случаев инфракрасные излучающие трубчатые обогреватели дают почти немедленные результаты, и их также легко включить в ночное или нерабочее время.

Инфракрасные излучающие трубчатые обогреватели могут нагревать все поверхности в прямой видимости от обогревателя. Обогреватель, установленный на потолке, излучает инфракрасное тепло всем объектам, находящимся под ним: людям, оборудованию, инструментам, ящикам, полу и т. д. Это обеспечивает защиту от замерзания предметов в помещении при более низких температурах окружающего воздуха. Излучаемое тепло в полу не обеспечивает защиту от замерзания наземного оборудования, плохо работает в помещениях с интенсивным обменом воздуха и не согревает людей, инструменты или другие предметы в помещении напрямую. Это происходит из-за меньшей прямой теплопередачи при установке теплого пола.

Great Lakes Radiant & Industrials предлагает продуктовые линейки, включая инфракрасные излучающие трубчатые обогреватели Re-Verber-Ray и нагреватели горячего воздуха Re-Verber-Air производства компании Detroit Radiant Products
