Содержание:

Тонкости укладки
Как работает пленочный теплый пол
Последствия неправильной укладки
Сильные и слабые стороны
Оптимальные варианты выбора
Подготовка основания
Монтаж пленки — как установить правильно
Подключение
Финишная отделка

Наиболее простым в плане установки и подключения вариантом теплого пола считается пленочный. Обычно его используют в качестве вспомогательного обогрева помещения.

Тонкости укладки

Пленочные электрический пол особенен тем, что в процессе его монтажа тщательная подготовка основания не требуется. Он может быть установлен по завершении основных ремонтных работ. Для этого вполне подойдет ровная, без перепадов поверхность: желательно, чтобы на ней отсутствовали стыки досок и плит, выступающие шляпки гвоздей или наплывы краски.

Все, что потребуется для укладки пленочного теплого пола – один слой термоизоляции.

Далее на пол можно укладывать термопленку, оснащенную тепловыми датчиками. Подключение системы к электрическому напряжению осуществляется посредством терморегулятора. Протестировав смонтированный обогреватель, его покрывают защитным слоем и финишной облицовкой.

Как работает пленочный теплый пол

Основой подогрева пленочной системы выступает энергия инфракрасного излучения, исходящая от графитового напыления под воздействием электричества. Пленочные теплый пол, в отличии от других разновидностей, не нуждается в обустройстве аккумулирующей тепло стяжки и специальной подготовки основания. В качестве накопителя и излучателя тепла в этом случае выступает сама напольная отделка (ковролин, ламинат или линолеум).

Последствия неправильной укладки

Типичная ошибка монтажа пленочного теплого пола – нарушение порядка соединения полос пленки друг с другом. Правильным считается параллельное подключение пленочного теплого пола. Если же использовать последовательной соединение, это заметно снизит эффективность нагрева.

Прочие ошибки установки чреваты возникновением короткого замыкания. Разрезание пленки можно проводить только там, где имеются специальные указатели от производителя. При нарушении этого условия электрическая цепь будет разорвана, и нагревание прекратится.

Перед постилкой пленки основание требует тщательной уборки от мусора и грязи. Если имеются перепады высоты и прочие дефекты, необходимо провести качественное выравнивание пола. Дело в том, что в местах контакта с твердыми фракциями или перепадами может наблюдаться перетирание или разрывы нагревательного мата, с угрозой частичного или полного отключения нагрева.

Подключение теплого пола к сети требует наличия отдельного автоматического выключателя дифференциального тока. Это даст возможность системе мгновенно отключаться, если будет зафиксирован обрыв или короткое замыкание. Несоблюдение этого условия чревато возникновением возгораний и физических поражений людей ударами тока.

Еще одна ошибка – это когда неверно размещен температурный датчик. К примеру, если его поставить возле балкона или двери, то пол под датчиком будет быстрее охлаждаться или нагреваться под воздействием солнечных лучей через окно. В итоге на терморегулятор будут поступать искаженные данные по поводу температуры пола, а он, в свою очередь, будет без надобности увеличивать или уменьшать мощность нагревания.

Сильные и слабые стороны

К достоинствам пленочного теплого пола можно отнести следующее:

• Дешевизна комплектации. Все, что потребуется – пленка, терморегулятор и соединительный кабель. Дорогая стяжка пола в этом случае не понадобиться.
• Простота установки. На подготовку основания, расстилку пленки и ее подключение не уйдет много времени, так как сделать теплый пленочный пол может человек без всякого специального опыта. В сумме монтаж пленочного пола от начала и до конца занимает несколько часов: никакая другая система теплых полов такой скоростью установки похвалиться не может. К тому же, монтаж пленочного теплого пола можно выполнить самостоятельно.
• Основное отопление. В случае использование пленочного пола в качестве основного отопления отпадает необходимость установки дорогостоящих радиаторов.

Также имеются и недостатки:

• Высокие энергозатраты. Для поддержания тепла в комнате площадью 20 м2 потребуется примерно 1,5 кВт/час.
• Высокая скорость остывания. Так как тепло аккумулируется только верхним отделочным слоем, после отключении системы помещение довольно быстро остывает.
• Нужда в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к прекращению обогрева. Если такая пауза затягивается, то в зимнее время это вызывает серьезные проблемы.

Оптимальные варианты выбора

Выбирая пленочные теплые полы, первым делом нужно обращать внимание на мощность. В продаже представлены два типа этих систем – мощностью 150 Вт/м2 и 220 Вт/м2. Первая разновидность обычно используется в случае применения теплого пола в качестве дополнительного источника подогрева помещения, для улучшения его комфорта. Второй вариант является оптимальным решением, когда теплый пол планируется, как единственный источник отопления жилища. Коммутация отдельных листов осуществляется мягкими медными проводами. На выбор сечения кабеля влияет конечная мощность всей системы: обычно это – 1,5-2,5 мм.

Терморегуляторы желательно устанавливать только те, которые рекомендуются в сопроводительной документации. При этом параметр допустимого тока терморегулятора должен превышать силу тока, потребляемого системой. При подключении обязательно наличие автоматического выключателя дифференциального тока с установкой тока утечки 10 мА.

Подготовка основания

Первым делом выбирается место, где будет подключаться система. В стене делается углубление под термостат и провода. Основание пола тщательно подметают. Он должен быть чистым и ровным: на поверхности не должно быть даже небольших фрагментов грязи, выступающих шляпок саморезов или гвоздей, и прочих дефектов. Должны отсутствовать также резкие перепады по высоте (допустимое значение — 3 мм) на участках стыковки досок и плит. Далее все основание устилается слоем теплоизоляции, рекомендуемой изготовителем системы. Для фиксации краев материала используется скотч: это позволит избежать его смещения в процессе эксплуатации. Желательно, чтобы теплоизоляция была не тоньше, чем 3 мм.

Монтаж пленки — как установить правильно

Перед тем, как установить пленочный теплый пол, нужно измерить площадь подогреваемого основания. Сверху пленки не должна находиться массивная тяжелая мебель и техника – шкафы, комоды, стиральные машины, холодильники. Между подобными предметами и краем укладки желательно оставить сантиметров 20. Такая же дистанция должна оставаться по периметру между пленкой и стенами. Для разметки границ будущей укладки используется маркер или яркий скотч.

Начинать укладку нужно с длинного края размеченного участка, что даст возможность свести число электрических соединений до минимума. Чаще всего на верхней части пленки изготовителем наносится специальная маркировка: при ее отсутствии пленка может быть уложена любой стороной. Места допустимого разреза также размечаются: использовать для этого другие участки категорически запрещается.

Между полосами пленочного теплого пола рекомендуется оставлять зазор не менее 5 мм. Запрещается наложение или соприкосновение разных участков пленки между собой. Чтобы материал не смещался, его закрепляют двухсторонним скотчем. Подключение системы проводится по завершению укладки.

Подключение

Первым делом коммутируют различные участки укладки между собой. Для коммутации пригодны только те приспособления, которые входят в комплектацию изделия. Если применить другие зажимы или подручные средства, это может стать причиной выхода системы из строя.

Для подключения отдельных полос используется параллельный принцип. Чтобы упростить процедуру, в набор пленки включена специальная схема коммутации, где подробно расписан каждый шаг процесса. В целях экономии кабеля коммутируют только ближайшие к терморегулятору ряды. При этом необходимо провести изоляцию всех контактов на противоположной стороне: это делается с помощью имеющихся в наборе накладок.

Далее необходимо установить термодатчик: рекомендуется располагать его в центральной части полосы пленки, не слишком удаляясь от терморегулятора. Во избежание образования на месте монтажа датчика выступа, в этом месте теплоизоляционная подложка оснащается специальным углублением. Инфракрасные полы подключаются к сети 220 Вт, что предусматривает наличие многоступенчатой защиты.

На завершающем этапе производят подключение термопленки на термодатчик и регулятор температуры. После этого всю систему можно запитать на электрическую сеть с помощью дифференциального автоматического выключателя.

По завершению процедуры коммутации пленочный теплый пол необходимо протестировать. Нагрев включают на полную мощность, и выжидают пауза в несколько минут. Нужно убедится, что обогрев происходит без образования неприятных запахов горелого полимера. Недопустимо также искрение и пощелкивание. По завершению успешного испытания можно проводить укладку защитного покрытия и финишной отделки.

Финишная отделка

Очень удобно то, что предварительная заливка стяжки перед укладкой пленочного пола в основном не требуется (исключением является только случаи с очень плохим состоянием основы). В случае использования в качестве финишного покрытия ламината или паркета, для защиты нагревательных элементов можно использовать полиэтиленовую пленку или шумопоглощающую подложку. Мягкие напольные покрытия типа линолеума или ковролина потребуют дополнительной укладки слоя фанеры или ДСП: таким образом пленка будет защищена на случай повреждения финишного слоя.

Очень удобна мобильность подобных систем – их можно не только быстро укладывать, но и демонтировать, при смене места жительства. В этом случае весь прядок действий повторяется с точностью наоборот. Пленочный теплый пол допускает укладку в любом помещении, включая ванную под керамическую плитку. Довольно часто теплый пленочный пол используют при ремонте социально значимых зданий — школ, детских садов и больничных палат.

При этом важно понимать, что датчики теплого пола корректно работают только при соблюдении равномерности теплоотдачи по всей площади. Это встречается нечасто, ведь комнаты заставляются мебелью, различным декором и т.п. Под предметами наблюдается существенное замедление процесса теплоотдачи, что приводит к большему нагреву покрытия на таких участках по сравнению с соседними. В результате перегреваются все элементы, включая мебель: в итоге она рассыхается и теряет свои характеристики. При этом в таких местах происходит увеличение нагрузки на нагревательные элементы системы: в итоге существенно возрастает вероятность их преждевременного износа. За ремонт перегоревшей нагревательной пленки приходится выкладывать круглые суммы денег.

Желательно предусмотреть использование теплого пола пленки еще на этапе составление проекта и утверждения документации во всех надзорных государственных организациях. Это единственный вид отопления помещений, где технология обустройства не требует использование «мокрых» материалов. В результате значительно расширяются сферы использования пленочных полов.

Как подключить пленочный теплый пол: особенности процесса

Монтаж пленочного теплого пола – процедура намного менее сложная и трудоемкая, чем установка труб водяного отопления или укладка электрического кабеля. Однако и здесь есть немало нюансов, игнорирование которых может привести к сбоям в работе системы. Как правильно подключить пленочный теплый пол, избежав элементарных ошибок – тема нашего сегодняшнего разговора. Начнем с обзора особенностей оборудования.

Устройство

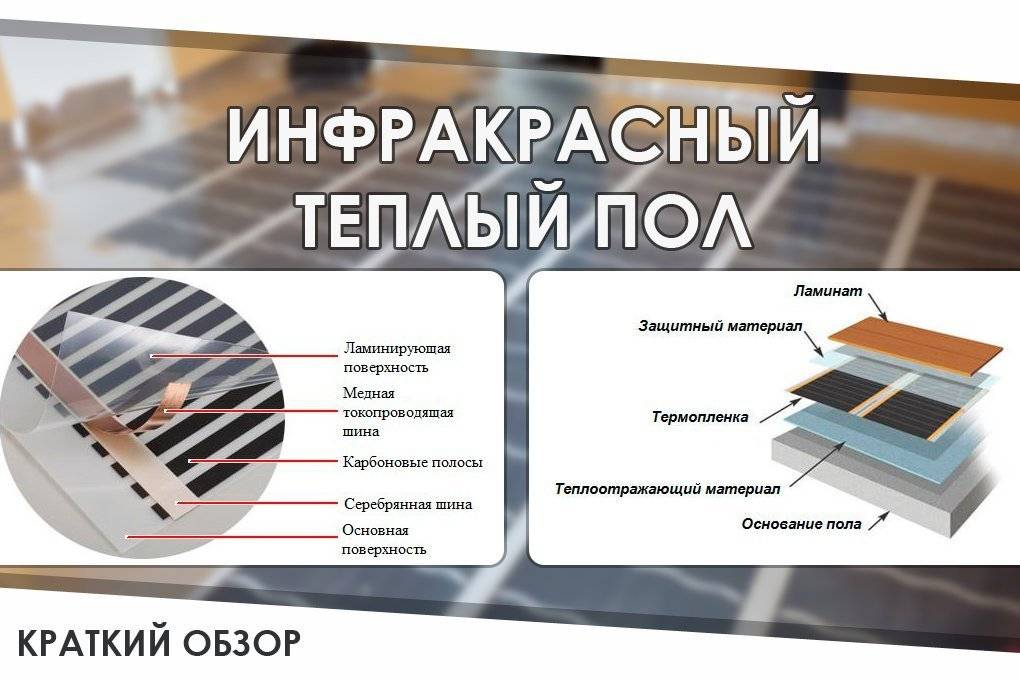

Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состоящий из углепластика и шин. Он окружен двумя слоями нетканого материла. Внешние поверхности устанавливаемой на теплый пол пленки сделаны из высокопрочного полимерного материала. Для декоративных напольных покрытий выпускают также биметаллические изделия, в которых роль нагревательного элемента исполняют сплавы меди и алюминия с разными добавками.

Подключение пленочного теплого пола своими руками проводится по одной схеме, независимо от вида материала. Инфракрасные лучи не несут никакой опасности здоровью людей и домашних животных. Распространяясь по помещению, они греют не воздух, а объекты, что более эффективно. При этом показатели влажности остаются неизменными. Перед тем как подключить пленочный теплый пол своими руками, следует произвести ряд расчетов, чтобы определить необходимое количество материала.

Изделия выпускаются в рулонах, длина которых может достигать полусотни метров. Толщина составляет 0,22-0,4 мм, ширина от 50 см до 1 м. Если схема подключения пленочного теплого пола предусматривает использование его в качестве основного отопления, зона охвата должна составить от 75% от всей площади. Впрочем, такое подключение влечет за собой значительные расходы электроэнергии, кроме того, может оказаться невыполнимым ввиду запрета органов надзора.

Комплектация

Установка пленочного теплого пола требует наличия следующих элементов:

• материала, генерирующего ИК лучи;
• терморегулятора;
• датчика температуры с проводом;
• коммутационных кабелей;
• изоляционного материала.

Терморегулятор реагирует на сообщения датчика, включая или отключая питание от сети по мере необходимости. Если вас интересует, как установить пленочный теплый пол со сложной автоматикой, способной задавать различные программы, рекомендуем тщательно изучать инструкцию. Если есть какие-либо сомнения, лучше обратитесь к профессионалу.

Монтаж

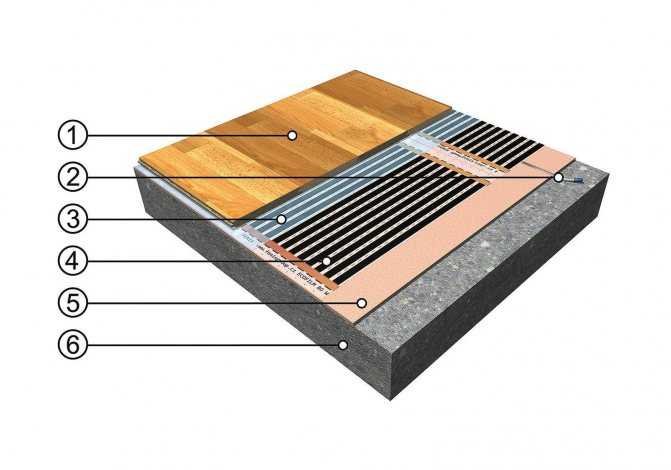

Укладка пленочного теплого пола должна проводиться с соблюдением определенных правил. Полосы материала следует располагать на расстоянии не менее 5 мм друг от друга. Укладывать внахлест категорически запрещается. От стены нужно отступить минимум на 10-12 см, но не дальше 50 см. Подключение пленочного теплого пола к терморегулятору должно осуществляться в строгом соответствии с инструкцией. Нельзя допускать пересечения проводов. Если производитель указывает, что соединения должны крепиться только фирменными зажимами, не экспериментируйте с другими вариантами.

В зависимости от схемы подключения пленочного пола, терморегулятор либо подключается к сети напрямую, либо включается в розетку через вилку. В первом случае безопаснее пригласить для установки электрика. Устройство должно располагаться не ниже 10 см от уровня поверхности. Недопустимо ставить на покрытие другие отопительные приборы. Начинается монтаж пленочного пола с подготовки ровного основания.

Подготовка основы

Заливать новую стяжку необязательно. Можно использовать старое перекрытие, предварительно выровняв и почистив его. Перед тем как правильно постелить пленочный теплый пол, нужно позаботиться о заделывании всех щелей и трещин. После тщательной обработки пылесосом, дефекты устраняют герметиком или строительным раствором. Дождавшись, когда материалы высохнут, излишки аккуратно срезают. Перепады высоты не должны превышать 3 мм.

Следующий шаг, который предстоит сделать, устанавливая пленочный теплый пол своими руками – закрепить изоляционный материал. Он необходим, чтобы обеспечить максимально эффективный обогрев именно этого помещения, а не расположенного снизу. Традиционно в качестве подложки применяют вспененный полиэтилен. Листы раскладывают по основанию и соединяют скотчем. Шурупы и другие метизы противопоказаны. Если для монтажа пленки теплого пола используется фольгированный утеплитель, важно убедиться, что он не проводит электричество.

Укладка пленки

Подготовив основу, приступают к нанесению разметки в областях, где будет располагаться пленка. Нужно обозначить участки, на которых планируется поставить тяжелую мебель. Определившись с конфигурацией, нарезают куски требуемой длины. Инструкция по монтажу пленочного теплого пола указывает, что резать можно только в местах, обозначенных штрих-кодом. Работать ножницами следует с максимальной аккуратностью.

Полосы фиксируют на поверхности с помощью скотча или термоклея. Будьте внимательны, чтобы не прикрепить материал лицевой поверхностью вниз. В утеплительной подложке нужно проделать углубления для датчика температуры, кабелей и клемм. Все эти элементы не должны выступать над поверхностью. Классический расчет инфракрасного теплого пола подразумевает расположение контроллера не ближе 50 см от стены. Обычно датчик располагают в центре полосы, в которой спрятан нагревательный элемент.

Подключение к терморегулятору

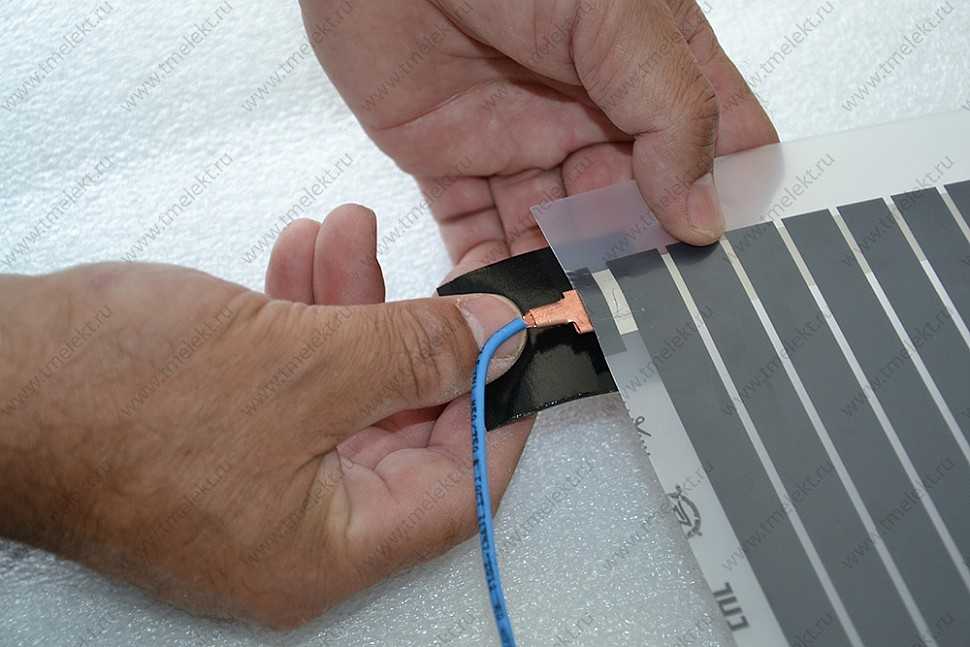

На следующем этапе к пленке подключают провода. На шинах элементов устанавливаются и обжимаются клеммы, к которым подсоединяют кабель. Важно, чтобы все соединения и разрезы были качественно изолированы. В процессе под названием, как правильно уложить теплый пленочный пол, это один из самых ответственных моментов. Герметичность должна быть полной. Для усиления изоляции обычно используют гудроновые прокладки.

Концы проводов, включая кабель от температурного датчика, подводят к терморегулятору и аккуратно подсоединяют. После этого распределительную коробку устанавливают на стене. На этом «черновой» монтаж пленочного теплого пола своими руками можно считать завершенным. Остается еще раз проверить, правильно ли скомпонована электрическая схема, после чего приступают к тестированию системы. Если вы действовали достаточно аккуратно, полностью соблюдая требования инструкции производителя, проблем с функциональностью возникнуть не должно. Если работоспособность и мощность инфракрасного теплого пола соответствуют норме, можно приступать к решающей стадии – укладке покрытия.

Монтаж финишного покрытия

В большинстве случаев стяжку на пленку не устанавливают. Поверхность крепится клеевым составом. О применении бетонной смеси можно подумать, когда речь идет о том, как правильно положить пленочный пол на плитку. Такая стяжка должна быть достаточно тонкой, чтобы покрытие нормально обогревалось. Для дополнительной защиты материала от внешнего воздействия обычно используют армирующую сетку.

Несмотря на относительно невысокую мощность пленочного теплого пола (если сравнивать с водяными или кабельными системами), он способен качественно обогревать практически все современные поверхности:

• плитку;
• ламинат;
• линолеум;
• ковролин и др.

Некоторые технологии монтажа предусматривают настил фанеры или гипсоволоконного листа. Следует учитывать, что этот дополнительный слой не только защищает систему, а и уменьшает силу обогрева. Перед тем как монтировать теплый пленочный пол, стоит подсчитать, можете ли вы позволить себе такую расточительность.

Отопление инфракрасными лучами не рекомендуется для установки в ванную или другое помещение с высокой влажностью. Если вы все же решили уложить материал под плитку «опасной» комнаты, необходимо использовать тонкую сетку-серпянку. Все провода должны быть должным образом изолированы. Такое подключение пленочного пола рекомендуется доверять профессионалам.

Если все этапы процесса были выполнены с должной аккуратностью и соблюдением технологических требований, вы получите качественное отопление, которое обеспечит хороший климат в квартире даже в случае неважной работы центральной системы. Больше информации о том, как подключить пленочный теплый пол, вы найдете на нашем сайте в Москве. Своим опытом готовы поделиться наши эксперты и пользователи, уже сталкивавшиеся с подобными ситуациями.

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

Тепловые маты ThermoFilm | ThermoSoft

Купить сейчас

• Мощность 11 Вт/фут² предназначена для ламината, винила или ковра
• Создана для совместимости с ламинированным полом со встроенной подложкой
• Разработана для сочетания со многими вариантами подложки
• Простая укладка под плавающие полы

1098 отзывов

Термопленка идеально сочетается с плавающими виниловыми, ламинированными или ковровыми полами. Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm — единственная система обогрева, которую можно укоротить в полевых условиях.

Пленка для обогрева пола

Комбинируйте коврики по мере необходимости, чтобы уместить открытое пространство для прогулок, избегая областей, закрытых шкафами, туалетными столиками или другими стационарными приспособлениями. Нагревательные маты можно укоротить, но нельзя изменить форму. Каждый мат будет подключаться к термостату, поэтому маты большего размера сокращают количество необходимых подключений. На единственном термостате коврики на 120 В покрывают до 163 футов²; Коврики на 240 В покрывают площадь до 327 футов². НЕ СМЕШИВАЙТЕ НАПРЯЖЕНИЕ. Свяжитесь с нами для помощи в проекте.

Товар	Size	Power	Price	Qty
36TFLM120-2	3. 0′ x 2.0′ 6 ft²	0.6A 66W	$83.52 $41.76
36TFLM120 -3	3.0′ x 3.0′ 9 ft²	0.8A 99W	$125.28 $62.64
36TFLM120-4	3.0′ x 4.0′ 12 ft²	1.1A 132W	$167.04 $83.52
36TFLM120-5	3.0′ x 5.0′ 15 ft²	1.4A 165W	$208.80 $104.40
36TFLM120 -6	3.0′ x 6.0′ 18 ft²	1.7A 198W	$250.56 $125.28
36TFLM120-7	3.0′ x 7.0′ 21 ft²	1.9A 231W	$292.32 $146.16
36TFLM120-8	3.0′ x 8.0′ 24 ft²	2.2A 264W	$334. 08 $167.04
36TFLM120 -9	3,0 ‘x 9,0’ 27 FT²	2,5A 298W	$ 375,84 $ 187,92
36TFLM120-10-101042
36TFLM120-10-10-10-10-10-101042
.0042	2.8A 331W	$417.60 $208.80
36TFLM120-11	3.0′ x 11.0′ 33 ft²	3.0A 364W	$459.36 $229.68
Page 1/3

$39.95

$99.95

$15.95

$69.95

Electrical Accessories

19,95 $

19,95 $

109,95 $

Инструменты и комплекты

Как установить нагревательные маты ThermoFilm

полностью.

Приведенные ниже шаги проведут вас от начала до конца, но, пожалуйста, обратитесь к полному Руководству по установке или позвоните нам, чтобы обсудить более подробный план установки.

Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу, и они могут работать практически с любым другим типом напольного покрытия, если его залить цементом!

Перед началом укладки:

• Убедитесь, что у вас прочный черный пол

1 Убедитесь, что у вас есть необходимое количество материала

• Коврики должны покрывать всю площадь пола.
• Расстояние между нагревательными матами и стенами соблюдайте в соответствии с инструкцией.
• Нагревательные элементы должны находиться в местах, где вы можете ходить, стоять или хотеть согреться. См. в руководстве области, которые следует избегать нагрева.
• Обратитесь в службу поддержки, если у вас есть какие-либо вопросы до установки.

2 Подготовьте кабелепроводы и электрические коробки для последующей установки термостата.

• Полная электропроводка
• Этот шаг можно выполнить после прокладки кабеля, но сделать это позже будет сложнее, так как расположение термостата может изменить расположение системы отопления.

3 Установите гидроизоляцию и подложку на черновой пол.

• Влагозащитный слой должен быть уложен первым, затем подложка.
• Влагозащитный слой должен перекрывать следующий лист на 4–6 дюймов.
• Прокладки подложки приклейте клейкой лентой друг к другу вдоль швов, чтобы они оставались на месте.

4 Раскатайте пленку для теплого пола и расположите ее по размеру отапливаемой площади. Проклейте швы пленочных рядов.

• Обязательно раскатайте нагревательный мат наклейками к потолку.
• Соедините швы коврика скотчем, не закрывая нагревательный элемент.

5 Установите датчик температуры пола и протяните провода от конца каждой пленки к электрической распределительной коробке.

• Настоятельно рекомендуется установить резервный датчик.
• Равномерно расположите датчик между двумя нагревательными матами.
• Не перекрещивать нагревательные маты.

6 Покрывающая пленка с пароизоляцией.

• Влагозащитный слой должен перекрывать следующий лист на 4–6 дюймов.
• Используйте клейкие ленты, чтобы скрепить листы друг с другом.

7 Уложите напольное покрытие в соответствии с инструкциями производителя пола.

• Для сплошного коврового покрытия, ковровой плитки и винила уложите ДВП поверх термопленки.

Коврики ThermoFilm Документы

Руководство по установке

Гарантия

Спецификация

Коврики ThermoFilm Часто задаваемые вопросы

Что такое ThermoFilm?

ThermoFilm представляет собой мощную тонкую систему излучающих нагревательных матов, которая обеспечивает равномерный нагрев любого плавающего пола. ThermoFilm сочетается с большинством вариантов подложек и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство!Купить сейчас

Безопасно ли использовать этот продукт дома или в офисе?

Да. Все наши решения для обогрева пола проходят тщательную разработку и контроль качества, чтобы убедиться, что ваша система обогрева пола надежна и безопасна. Купить сейчас

Могу ли я использовать термопленку с материалом для пола? Что делать, если в моем проекте используется подложка?

ThermoFilm совместима с широким спектром напольных покрытий, таких как винил, ламинат и ковер. Дайте нам знать, если у вас есть какие-либо вопросы, потому что мы здесь, чтобы помочь. Одно примечание, которое вы должны иметь в виду, заключается в том, что термопленка не предназначена для влажных помещений, таких как ванные комнаты. У нас есть другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для кафельного или инженерного деревянного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, которая есть на некоторых виниловых полах. Купить сейчас

Как установить ThermoFilm? Как это все связано?

ThermoFilm укладывается непосредственно под плавающий пол и совместим с различными вариантами подстилающего слоя. Просто разложите подложку, а затем поместите термопленку поверх подложки. Вы также можете установить термопленку под слой МДФ. Затем маты ThermoFilm подключаются параллельно термостату напольного отопления. Количество матов и планировка комнаты будут влиять на точный процесс соединения нагревательных матов вместе. Подробные указания см. в руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас

Увеличит ли это высоту моего пола?

ThermoFilm увеличит высоту пола примерно на 1/32 дюйма. В зависимости от типа напольного покрытия или потенциального наличия подкладочного слоя, эта высота может оказаться незначительной в соответствии с отраслевыми стандартами, допускающими отклонение высоты пола. Купить сейчас

Могу ли я комбинировать более одного мата или кабеля, чтобы поместиться в пространстве?

В большинстве проектов используется более одного мата, но это означает, что несколько матов подключаются параллельно к термостату. Следует помнить, что вы не последовательно соединяете проводку или удлиняете маты, а комбинируете их, чтобы покрыть соответствующие квадратные метры. Купить сейчас

Могу ли я обрезать, укоротить или изменить форму термопленки?

ThermoFilm можно укоротить, разрезав маты в указанных местах. Участки, утвержденные для рубки, будут четко описаны в прилагаемой документации. В то время как вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и вам будет необходимо спланировать вашу компоновку соответствующим образом. Купить сейчас

Могу ли я укоротить провода?

Отводящие провода, также известные как холодные отводы, поскольку они не выделяют тепло, можно обрезать, укоротить или соединить с дополнительными холодными отводами, чтобы удлинить их. Купить сейчас

Что делать с участками, не охваченными системой отопления?

ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять области, которые не нагреваются, каким-либо пустым материалом. Купить сейчас

Сколько ватт на квадратный фут выдает ThermoFilm?

ThermoFilm производит 11 Вт тепла на квадратный фут. Купить сейчас

Сколько будет стоить эксплуатация этой системы?

Стоимость эксплуатации — сложный вопрос, поскольку тарифы на электроэнергию зависят от района, изоляции дома и даже от времени суток. Кроме того, затраты на эксплуатацию еще больше усложняются, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии на общих затратах на коммунальные услуги из-за сокращения использования вашего традиционного ОВК, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло. Итак, учитывая нюансы описания эксплуатационных расходов на электрическую систему лучистого отопления, мы рекомендуем обсудить эксплуатационные расходы по вашему индивидуальному проекту с одним из наших специалистов.Купить сейчас

Насколько сильно нагревается термопленка?

Иногда нам нравится отвечать на вопрос дополнительным вопросом. Обычно нас спрашивают о том, «насколько сильно нагревается» система, по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточное количество тепла, чтобы адекватно обогреть ваше пространство? Если это так, то правильно установленная термопленка может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в помещении. На практике этого более чем достаточно даже в экстремально холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы обеспокоены тем, что выбранный вами материал для пола нагревается слишком сильно? Если да, то не бойтесь! ThermoFilm предназначена для щадящей, надежной и постоянной подачи тепла к материалу пола. Если вы нагреваете более чувствительный к температуре материал пола, вы можете обеспечить здоровый пол с помощью соответствующего использования вашего термостата. Просто позвоните нам, если вам нужно руководство. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это вас беспокоит! Купить сейчас

Как долго прослужит термопленка? Как долго гарантия?

ThermoFilm не требует регулярного обслуживания после правильной установки и при условии, что ее не трогают (помните, что ваша излучающая система находится внизу, когда вы планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но за 17 лет существования на рынке мы еще не видели, чтобы мат ThermoFilm вышел из строя из-за старости. Гарантия на термостаты, которые мы предлагаем, составляет 3 года, поскольку мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электротехническими нормами рекомендуется заменять каждые 3 года. Замена термостата проста, легка и недорога. Купить сейчас

Я все еще в замешательстве.

Тогда позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики ковриков ThermoFilm:

• Сделано в США
• Разработаны для минимизации времени и труда
• Совместимы с большинство плавающих напольных покрытий
• Низкий профиль устраняет необходимость в переходах
• ETL перечислен в США и Канаде
• Нагревание пола добавляет комфорт и значения свойств
• Smart в сочетании с Wi -Fi Thermostat
• , разработанный для Life
• Smart, когда в сочетании с WIFI Thermostat
• Смарт. Поддерживается 10-летней гарантией

Наши обязательства перед вами

Поддерживаются реальными людьми

Мы знаем, что быть лучшим означает не только превосходную продукцию, но и превосходное обслуживание.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простота установки и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать рекомендации.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

Как установить полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать полы с подогревом под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрическое отопление пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

Преимущества на самом деле выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

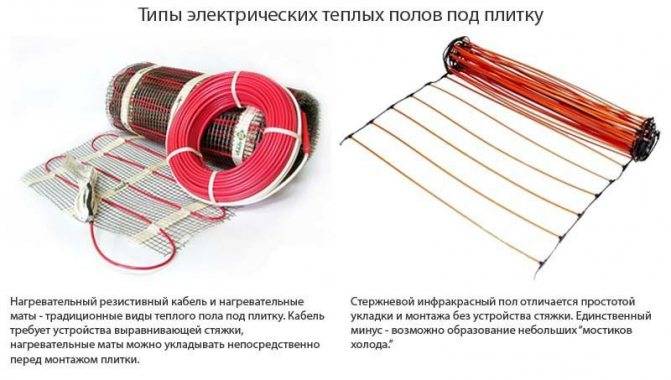

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда дело доходит до матов, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Как установить электрический подогрев пола под ламинат

Установка электрического подогрева пола под ламинат состоит из шести этапов:

• Подготовка чернового пола система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
• Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0481 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
• Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
• Установите маты подогрева пола — Установите мат нагревателя так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
• Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
• Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.

Подарите своему дому качественное напольное покрытие, которого он заслуживает, с напольными покрытиями Zothex

Вы хотите нагреть ламинатный деревянный пол с помощью лучистого отопления? Знаете ли вы, как обращаться с сопутствующими инструментами и оборудованием, таким как гидравлическая система, пароизоляция, распределительная коробка и датчик пола? Позвольте Zothex Flooring помочь вам с этим и другими вашими потребностями в деревянных напольных покрытиях. Стоит иметь надежного партнера, который поможет вам выбрать правильный ламинированный пол и систему лучистого отопления для вашего дома, а также выполнить все другие работы, связанные с электрическим теплым полом.

Zothex Flooring также работает с другими типами полов, включая виниловые полы (виниловые полы или виниловые доски), паркетные полы, бамбуковые полы, полы из керамической плитки и паркетные полы. Позвоните сейчас, и пусть Zothex Flooring поможет вам в реконструкции и перепланировке вашего дома.

пошаговая инструкция по укладке пленочной ИК системы

Линолеум – относительно недорогое и простое в монтаже напольное покрытие. Но не всегда хорошо переносит нагрев. Поэтому, выбирая теплый пол под линолеум, необходимо ориентироваться на ряд факторов. Вам следует ознакомиться с указанными ориентирами, согласны?

Мы подскажем, какой вариант системы теплого пола лучше выбрать для укладки под ламинированное покрытие. Здесь вы узнаете, как его установить, какие технологические правила следует соблюдать при сборке. Основываясь на наших рекомендациях, вы сможете обустроить комфортное жилое пространство своими руками.

Содержание статьи:

• Правильный выбор марки линолеума
• Инфракрасная пленка — идеально
• Подготовка к укладке теплого пола
• Руководство по установке системы
• Особенности укладки линолеума
• Выводы и полезное видео по теме

Правильный выбор марки линолеума

Существует мнение, что линолеум – это полностью синтетическое напольное покрытие, которое при нагревании выделяет опасные для здоровья химические вещества, такие как фенол.

Также в упрек линолеуму ставят плохую способность переносить жару. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум – разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие отлично смотрится и сочетается с теплым полом

Наконец, изначально материал создавался не для передачи тепла, а для защиты от холода, проникающего снизу. Все это верно, но лишь отчасти. Линолеум отличается простотой укладки и умеренной стоимостью, поэтому остается чрезвычайно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть такие, которые отлично передают тепло, переносят умеренную жару без ущерба для внешнего вида и не выделяют никаких вредных испарений.

Можно выделить пять основных типов линолеума:

• алкидный или грифталь;
• нитроцеллюлоза, она же коллоксилин;
• перетяжка или резина;
• винил, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу можно отметить, что первые три варианта использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин совсем не подходит для использования в жилых помещениях.

Фотогалерея

Фото

Выбор линолеума на специализированном рынке

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка

Самая популярная версия линолеума из ПВХ. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, имеет приятно демократичную цену. После монтажа виниловое покрытие почти всегда источает не очень приятный характерный запах, который со временем выветривается.

Тем не менее, линолеум ПВХ не опасен, он пригоден для помещений, в которых проживают люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна быть пометка, что данное покрытие предназначено для укладки на системы теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизоляционного материала, который совершенно не нужен над теплым полом.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Выбрать нужный материал поможет маркировка на упаковке напольного покрытия (+)

Натуральный линолеум, также известный как мармолеум, является передовым словом на рынке напольных покрытий. В состав материала входят исключительно натуральные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошкообразный известняк и красители природного происхождения.

Разумеется, при нагревании такой материал не может выделять никаких вредных веществ, только природные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это справедливо и для виниловых материалов.

Мармолеум можно упрекнуть только в солидной цене, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не меняет цвет со временем, а также эффективно противостоит огню.

Выбирая линолеум для теплого пола, нужно обратить внимание на толщину материала. Слишком тонкое покрытие обнажит все неровности основания, чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальная

Как известно, теплый пол делится на две основные группы: водяной и электрический, одной из разновидностей которых является инфракрасный вариант. Система, излучающая ИК-излучение, энергозависима, поскольку для ее работы требуется электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, именно поэтому именно инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже было сказано, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не проявятся сразу, со временем они проявятся в виде деформации, размягчения, вздутия и т. д.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на квадратный метр отапливаемой площади. предоставляет именно такие параметры.

Фотогалерея

Фото

Инфракрасное пленочное напольное покрытие – одно из самых простых и быстрых решений для устройств теплого пола. В отличие от водяных полов, инфракрасные системы в квартирах можно штабелировать

Технология устройства карбонового теплого пола предельно проста: пленка укладывается полосами на пол и подключается к силовым приборам

Пленка с карбоновыми полосками, излучающая инфракрасное тепло, легко режется на панели

Для сборки и подключения карбонового теплого пола в комплекте есть все приспособления и приспособления. К комплекту прилагается инструкция, охватывающая все моменты монтажа

Системы инфракрасного обогрева абсолютно безопасны, разрешены к использованию при обустройстве детских садов и медицинских учреждений

Инфракрасное излучение отличается направленностью действия. Эффективен даже на открытых площадках, верандах, лоджиях

Полы из карбоновой пленки отлично сочетаются с любыми строительными материалами и отделками, не наносят вреда даже чувствительной древесине

Для управления системой карбонового отопления используется терморегулятор, к которому можно подключить несколько ИК-секций

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Резка пленочной системы на панелях

Процесс сборки инфракрасного пола

Система пленочного обогрева в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалом

Инфракрасная система управления полом

Название «пленочный» этот материал получил благодаря внешнему виду. Это действительно двухслойная полимерная пленка, внутри которой находятся углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое излучает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы в виде черных полос шириной около 15 мм соединены контактными стержнями из меди и серебра. Полимерный слой надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в какой-то степени полезными для человека.

Уложить пленочный теплый пол несложно, так как не нужно «мочить» работу по заливке стяжки. Эта система обеспечивает равномерный обогрев помещения, поддается автоматической настройке и может быть интегрирована в систему типа «умный дом».

Еще одним положительным моментом является легкий демонтаж теплого пола. При необходимости можно просто снять напольное покрытие, снять пленку и уложить на новое основание даже в другой комнате. Энергозатраты при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического нагревательного кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа необходимо тщательно подготовиться к работе. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых стационарные предметы мебели или крупная бытовая техника будут плотно прилегать к полу. Прокладывать сюда инфракрасную пленку не имеет смысла.

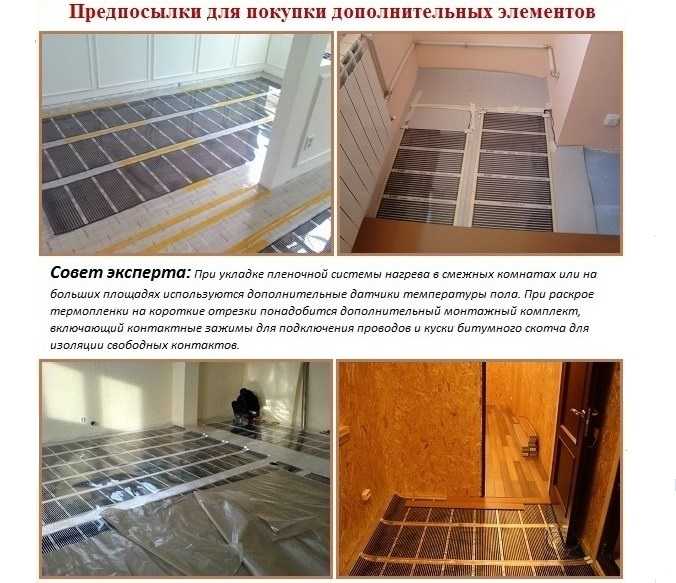

Полосы инфракрасной пленки укладываются встык по длине помещения. Это уменьшит количество стыков отдельных полос и облегчит монтаж теплого пола

Затем составьте план укладки полосы пленки. Чем меньше линий разреза, тем меньше соединений потребуется и тем проще будет установка. Поэтому вдоль длинной стороны помещения укладывают кинопленку. Когда план составлен, можно рассчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить расположение датчиков температуры и термостата.

В комплект поставки пленочного теплого пола под линолеум обычно входят инфракрасная пленка и коннекторы, которые комплектуются из двух частей, датчики температуры и терморегулятор, а также битумная клейкая лента, выполняющая роль изолятора.

Дополнительно необходимо приобрести:

• кабель питания;
• теплоизоляционный материал;
• пленка для гидроизоляции основания; Контакторы
• (для работы с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, подходящих для пленочного пола, достаточно обширен.

Для самостоятельного выполнения монтажа инфракрасного пола потребуются самые обычные инструменты: пассатижи, отвертка, монтажный нож, рулетка, рулетка, ножницы и т. д.

Можно использовать , пробковые материалы, жидкость композиты и др. Под линолеум с успехом используют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешен к использованию с теплыми полами. Применение теплоизоляционного материала с покрытием из металлической фольги недопустимо.

Самый сложный инструмент, который вам понадобится при установке, это специальный инструмент для обжима контактных разъемов. Но при некоторой сноровке для этого подойдут и обычные пассатижи.

Кроме того, необходимо подготовить отвертку и кусачки, ножницы и монтажный нож для резки пленки, а также изоляционные материалы, молоток и т. д. Таким способом можно изготовить линолеум с использованием самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работу с подготовки основания. Его необходимо сделать чистым и максимально ровным.

Сама пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может привести к их повреждению.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно провести лишь небольшой поверхностный ремонт, но иногда необходимо залить свежую стяжку

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку старая база. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и при необходимости устранить индивидуальные перепады высоты.

На подготовленное основание укладывается слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют стыки скотчем. Утеплитель должен лечь очень ровно, при правильной подготовке основания проблем в этом плане, как правило, не возникает.

Нарезка инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разделов указаны специальные места, обозначенные пунктиром. Если разрезать в других местах, пленка наверняка повредится.

Места для резки инфракрасной пленки обозначены на материале пунктирными линиями. Не пренебрегайте этой инструкцией, чтобы не испортить систему.

Самый узкий кусок пленки, отрезанный по пунктирной линии, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет делать полоски нужной длины в нужном количестве. Чем меньше разрезов, тем проще установка.

Вырезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосу нужно класть той стороной вверх, которая указана в инструкции производителем.

Пленка должна быть тщательно выровнена, чтобы она плотно прилегала к основанию. Недопустимо наличие воздушного зазора между нагревательными лентами и теплоизоляцией. После того, как полоски пленки уложены, можно приступать к монтажу контактов.

Соединительный хомут монтируется на медную полосу и зажимается с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать так, чтобы одна часть элемента находилась между слоями пленочной оболочки и крепилась к медной шине, а вторая часть находилась снаружи.

Коннектор устанавливается так, чтобы его часть находилась между слоями оболочки инфракрасной пленки. Для закрепления соединения можно использовать обычные пассатижи

После этого нужно спрятать под кусочки битумной изоляции все места соединения биметаллической шины с ЛЭП. Все контакты полоски, не соединенные с проводами, также нуждаются в изоляции. Они расположены на противоположной стороне подключения.

После завершения работ по утеплению следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не смещалась при укладке линолеума.

Все места контакта при укладке инфракрасной пленки необходимо изолировать битумной лентой, которая входит в комплект. Битумная изоляция клеится отдельно сверху и снизу, перегибы недопустимы

Теперь нужно. Обычно его вешают на стену в легкодоступном месте. Подключение должно быть выполнено в соответствии со схемой. Неопытным электрикам-мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики размещаются под пленкой и соединяются проводами с терморегулятором.

Чтобы скрыть кабель, идущий от термостата, в стене можно сделать стенку. Если ремонт уже закончен, кабель прокладывается по стене и закрывается декоративным пластиковым коробом. Внизу для маскировки кабеля используется плинтус. Края кабеля питания соединяются с помощью разъемов и обжимаются пассатижами.

Для того, чтобы установка датчика температуры и подключенные к нему провода не выделялись на пленке инфракрасного теплого пола, в тепле аккуратно вырезается подобие канала и углубления подходящей формы -изоляционный материал

Затем точка подключения изолируется. В местах установки утеплителя, а также в месте крепления термодатчика к пленке появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Во избежание этого с помощью монтажного ножа прорежьте углубления в слое теплоизоляционного материала. Это устранит разницу в высоте, и поверхность пленки снова станет ровной.

На этом можно считать законченным, осталось проверить характеристики системы перед установкой напольного покрытия. Для этого на пленку подается питание. Для начала нужно с помощью электрического тестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме показана процедура подключения пленочного пола к источнику питания. Терморегулятор должен быть установлен в доступном для обслуживания месте.

После этого проверьте степень нагрева каждой отдельной полоски. Если тепла нет или одни участки холоднее или жарче других, значит, установка была выполнена неправильно. Возможные ошибки должны быть найдены и устранены.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Также не стоит резать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие утепления – одна из самых частых причин выхода из строя теплого пола.

Особенности укладки линолеума

Под линолеум также необходимо подготовить основание. Сначала поверх инфракрасной пленки укладывается слой полиэтилена. Этот материал выполняет функцию гидроизоляции.

Отдельные полосы укладываются внахлест 10-20 см и фиксируются скотчем. При этом перемещаться по поверхности инфракрасной пленки нужно очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Затем монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящей основой для линолеума. Этот вид напольного покрытия поставляется в рулонах, поэтому перед укладкой его рекомендуется расстелить и оставить на несколько дней.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и дождаться выравнивания покрытия

В случае с теплым полом процесс можно улучшить. Линолеум укладывают на основу из ДВП без фиксации, а затем включают инфракрасную пленку. Под воздействием тепла процесс выравнивания будет проходить быстрее. Регулятор температуры должен быть установлен на 28 градусов или чуть меньше. Для линолеума эта температура считается оптимальной.

После того, как покрытие станет достаточно ровным, останется только закрепить линолеум на основании.
