Ленинградка теплый пол — По полу

Система отопления ленинградка, пользующаяся невиданной популярностью в советские времена, с точки зрения монтажа, является наиболее простой. Газовый энергонезависимый котел, радиаторы, расширительный бак и трубы — вот перечень основных ее элементов. Схема системы отопления ленинградки элементарна и при детальном изучении становится понятной даже не особо сведущим в вопросах устройства инженерных коммуникаций особам.

Содержание

• 1 Содержание
• 2 Ключевые преимущества такой системы ↑
• 3 Внимание на её недостатки ↑
• 4 В чем состоит принцип действия? ↑
• 5 Особенности монтирования ↑
• 6 Рассматриваем «ленинградку» еще ближе — видео ↑
• 7 Особенности схемы
  • 7.1 Горизонтальная или вертикальная схема?
  • 7.2 Особенности монтажа
• 8 Ключевые преимущества и недостатки ленинградки
• 9 Обобщение по теме

Содержание

Ключевые преимущества такой системы ↑

• возможность прокладки подающей трубы под дверными проемами;
• небольшие затраты на элементы системы;
• простой бюджетный монтаж на фоне минимальной трудоемкости работ;
• высокая эстетичность благодаря минимуму «торчащих» труб;
• возможность одновременного подключения к двум отопительным агрегатам;

Ленинградка дает возможность обогнуть дом одним кольцом вдоль внешних стен. При таком раскладе труба отходит от «сердца» системы в качестве подающей, проходит по всему периметру жилья (под или над полом) и возвращается к нему же — в точку конструктивно предусмотренного входа обратки. Такая отопительная схема позволяет сконструировать систему «теплый пол».

Внимание на её недостатки ↑

• обеспечить одинаковую теплоотдачу всех включенных в систему батарей (радиаторов) можно только путем установки последних элементов с большим количеством секций;
• если для горизонтального отопления были применены металлические трубы, возможный демонтаж радиаторов (в будущем) будет крайне затруднительным.

В чем состоит принцип действия? ↑

Все нагревательные приборы располагаются и соединяются последовательно. Теплоноситель от теплогенератора (вода или антифриз) движется по всем радиаторам, постепенно охлаждаясь «в пути». Соответственно, в прибор, максимально удаленный от котла поступает теплоноситель с более низкой температурой, чем на выходе.

[include id=»5″ title=»РСЯ — в записи«]

Обратите внимание! Возрастание площади отопительных агрегатов по мере их удаления места «выдачи» тепла поможет сохранить тепловой баланс помещения.

Однотрубная система отопления «ленинградка» идеально подходит для обогрева строений с одним или двумя этажами. Если подающая труба прокладывается ниже уровня пола, следует своевременно позаботиться о ее изоляции при помощи рулонных материалов. В противном случае будут наблюдаться потери тепла и возникнет риск перегрева подпольного помещения.

Чем обеспечивается непрерывная циркуляция теплоносителя?

Нагретый теплоноситель, попадая в радиатор, согласно законам физики, стремится к верхней точки его полости. Остывая, он опускается вниз. Процессы нагрева и остывания в системе протекают одновременно, соответственно, и теплоноситель в ней циркулирует непрерывно.

Особенности монтирования ↑

Трубопровод прокладывается по периметру дома (квартиры) и замыкается на котле. В непосредственной близости от котла производят врезку — к основной магистрали приваривают вертикальный отрезок трубы. В верхней ее точке крепят расширительный бак.

[include id=»6″ title=»РСЯ — в записи«]

Стоит знать! Бак необходим для создания в системе приемлемого (оптимального) давления теплоносителя.

Радиаторы подсоединяют путем врезок в магистральную трубу. Возможно как нижнее проходное подключение (к нижним патрубкам агрегата), так и полнопроходное (по диагонали).

Рассматриваем «ленинградку» еще ближе — видео ↑

Для более наглядного ознакомления с особенностями функционирования этой системы отопления рекомендуем просмотреть данный видеоматериал. В нем подробно и доступно описываются все тонкости и нюансы системы, а также способы решения возможных трудностей при ее обустройстве.

Современную однотрубную систему, при желании, можно оборудовать всевозможными радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами, шаровыми кранами — это позволит сделать ее более сбалансированной, даст возможность немного понизить температуру в конкретном отопительном приборе без критичного (существенного) снижения ее во всех последующих.

Проектируя и монтируя «ленинградку» своими силами, не забывайте о том, что установленные на байпасе и подключениях радиаторов краны позволят производить ремонт данных устройств без отключения всей системы. Что, согласитесь, весьма удобно.

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Особенности схемы

Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении.

Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?

Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне.

Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа

Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

• Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
• Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
• Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
• В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
• Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
• При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Подключение водяного теплого пола к системе отопления: инструкция

Содержание

1

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным – вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.

   Что такое пенофол?

4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.

   Теплый пол на монтажной подложке

6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.

   Сухой способ укладки водяного теплого пола

Фото santehnika-all.ru.

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

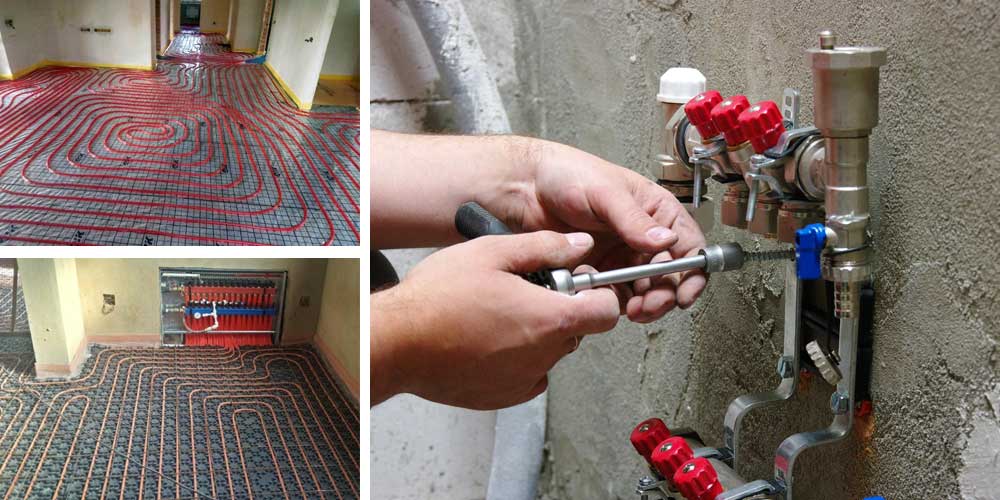

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

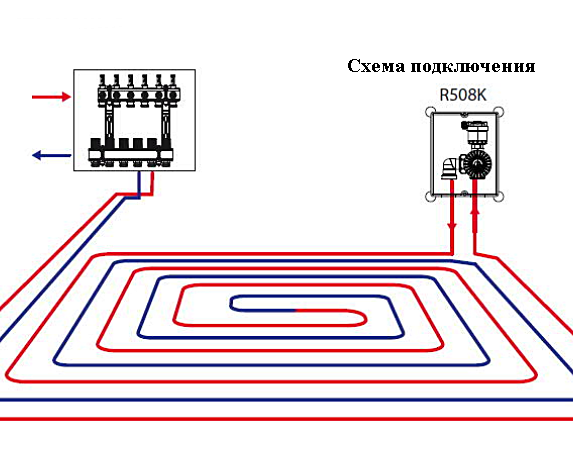

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне.

   Трехходовой смесительный клапан

5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

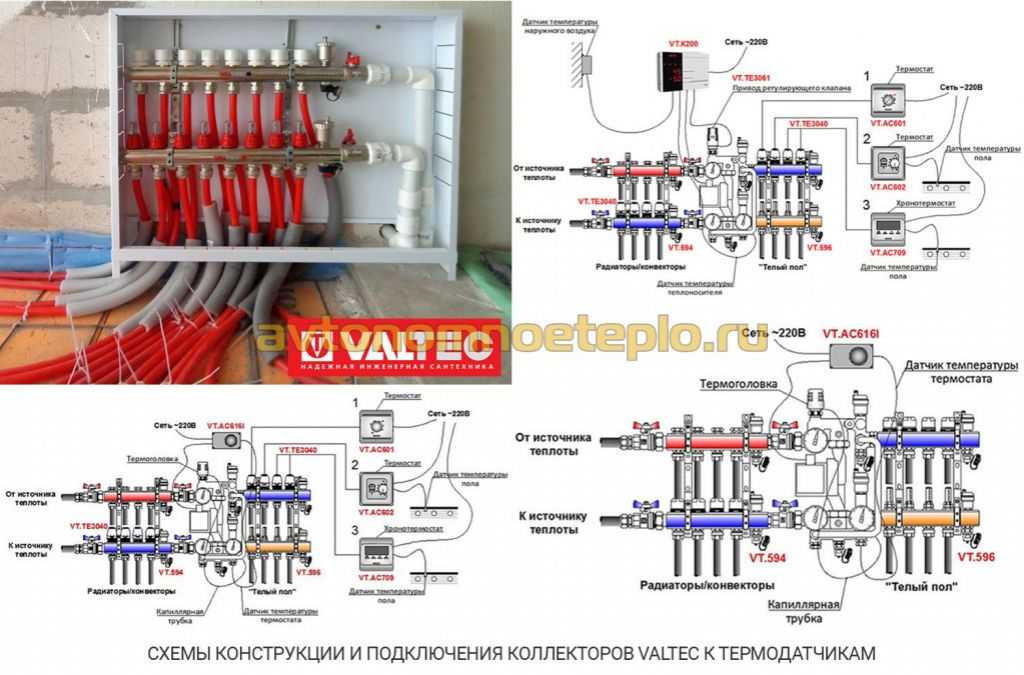

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

   Радиаторный кран «папа-мама»

2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

   Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб	Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой. Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи. Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео – Как сделать теплый пол от отопления?

Видео – Подключение теплого пола к существующей системе отопления

Схемы отопления частного дома своими руками

Одним из этапов строительства частного дома является проектирование и создание системы отопления. Это сложный этап, так как нужно не только спроектировать отопление, но и сэкономить на материалах. Важным фактором является и то, что создаваемое отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками — схемы подключения (самые основные) вы можете найти в нашем обзоре.

Существует множество схем разводки труб отопления для частных домовладений. Некоторые из них совмещены, что позволяет повысить КПД системы и добиться более равномерного обогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

• однотрубная горизонтальная схема;
• однотрубная вертикальная схема;
схема
• «Ленинградка»;
• двухтрубная система с нижней разводкой;
• двухтрубная система с верхней разводкой;
Балочная система
• с коллекторами;
• схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их преимущества, недостатки и особенности монтажа.

Однотрубные системы

В однотрубных системах отопления теплоноситель проходит последовательно через все радиаторы.

При создании отопления частного дома своими руками проще всего обустроить однотрубную систему отопления. Он имеет много преимуществ, таких как экономное использование материалов. Здесь мы можем неплохо сэкономить на трубах и добиться подачи тепла в каждую комнату. Однотрубная система отопления предусматривает последовательную подачу теплоносителя к каждой батарее. То есть теплоноситель выходит из котла, поступает в одну батарею, потом в другую, потом в третью и так далее .

Что происходит в последней батарее? Достигнув конца системы отопления, теплоноситель разворачивается и по сплошной трубе направляется обратно в котел. Каковы основные преимущества такой схемы?

• Простота монтажа — нужно последовательно пропускать теплоноситель по батареям и возвращать обратно.
• Минимальный расход материалов — самая простая и дешевая схема.
• Низкое расположение труб отопления — их можно монтировать на уровне пола или полностью опускать под полы (это может увеличить гидравлическое сопротивление и потребовать использования циркуляционного насоса).

Есть и недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка — не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Однако есть некоторые технические приемы, позволяющие нивелировать эти недостатки. Например, длину горизонтальных участков можно регулировать, установив циркуляционный насос. Это также поможет сделать последние радиаторы теплее. Байпасные перемычки на каждом из радиаторов также помогут компенсировать падение температуры. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками наиболее выгодной и дешевой может оказаться однотрубная схема разводки. Он одинаково хорошо подходит как для одноэтажных, так и для двухэтажных домов. В случае с одноэтажным домом это выглядит очень просто – радиаторов соединены последовательно – для того, чтобы обеспечить равномерный поток теплоносителя . .. После последнего радиатора теплоноситель направляется по неразъемной обратке в котел.

Преимущества и недостатки схемы

Для начала рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией справится даже новичок. Он предусматривает последовательное подключение всех установленных радиаторов. it идеальная схема разводки отопления для небольшого частного дома . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему особого смысла нет.

Глядя на фото такой схемы, можно отметить, что обратка здесь цельная, через радиаторы не проходит. Поэтому такая схема более экономична по расходу материала. Если у вас нет лишних денег, такая планировка будет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их немного. Главный минус в том, что последняя батарея в доме будет холоднее самой первой. Это связано с последовательным прохождением теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи всю систему придется отключать сразу.

Несмотря на определенные недостатки, такая схема отопления продолжает применяться во многих небольших частных домах.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление для частного дома своими руками, наиболее простой в реализации будет однотрубная схема горизонтальной разводки. В процессе монтажа необходимо смонтировать батареи отопления, а затем соединить их отрезками труб. После подключения самого последнего радиатора необходимо повернуть систему в обратную сторону – желательно, чтобы выходной патрубок проходил вдоль противоположной стены.

Чем больше ваш дом, тем больше в нем окон и радиаторов. Соответственно растут и теплопотери, в результате чего в последних комнатах становится заметно прохладнее. Компенсировать падение температуры можно за счет увеличения количества секций на последних радиаторах … Но лучше всего монтировать систему с байпасами или с принудительной циркуляцией теплоносителя — об этом мы поговорим чуть позже.

Аналогичная схема отопления может применяться для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. На этой схеме подключения аккумулятора имеется только одна обратная труба; начинается от последнего радиатора на первом этаже. Туда же подведена обратка, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать двухэтажные дома однотрубной системой? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, ищущие подходящую схему парового отопления в частном доме. Сложностей в такой схеме нет, нужно лишь вывести трубу подачи с теплоносителем на второй этаж и подключить расположенные там батареи, а затем сделать отводы вниз на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с плюсов:

В однотрубных вертикальных системах отопления теплоноситель течет от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия материалов;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков тот же, что и в предыдущей схеме. Сюда входят тепловые потери на последних радиаторах. А так как теплоноситель подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором .

Экономия на материалах более чем солидная. Наверх отправляем только одну трубу, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратку. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепей, сколько радиаторов на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно шли в обход радиаторов на первом и втором этажах. То есть у нас получилось две параллельные цепочки, в каждой из которых было включено несколько радиаторов на … На текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже четыре радиатора, то мы получаем четыре цепи, соединенные параллельно.

Данная схема предполагает наличие одной сплошной подводящей трубы, проходящей по верхнему этажу. От него делаются отводы к каждому радиатору. Пройдя через верхние радиаторы, теплоноситель попадает в нижние радиаторы, только после этого – в обратку, проходящую через первый этаж.

Если в первом случае наибольшие потери тепла наблюдались в дальних радиаторах первого и второго этажей, то в этой схеме на первом этаже будет прохладнее, так как часть тепла будет потребляться на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, подаваемого к радиаторам второго этажа, одинакова. Перепад температуры наблюдается только на первом этаже. А вот если дополнить радиаторы байпасными перемычками, то изменение температуры будет минимальным – им можно пренебречь.

Таким образом, эта схема, дополненная обходными перемычками, будет самой экономичной и недорогой среди любых других схем. Вместо газового котла можно использовать любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового (кроме типа котла).

Схема «Ленинградка»

Тепловая сеть Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы имеют один общий недостаток — перепад температуры на последних радиаторах. В случае горизонтального контура имеем холодные радиаторы в горизонтальных цепочках, а в случае вертикального контура — в вертикальных цепочках. То есть в последнем случае это весь первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать охлаждение теплоносителя при прохождении очередного радиатора. Как это реализовано? В этой схеме предусмотрен обход перемычек, расположенных под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому теплоноситель на выходе такой же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Преимущества и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному прогреву помещений.

Каждая схема имеет свои преимущества и недостатки. В чем преимущества схемы «Ленинградка»?

• Более равномерное распределение тепла по всему дому.
• Относительно простое обновление.
• Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление несовершенно, поэтому схема Ленинградка позволяет компенсировать некоторые его недостатки. Но имеет отрицательные черты:

• ограниченная длина линии — если в горизонтальной цепочке много излучателей, то потери все равно будут ;
• необходимость использования труб большого диаметра для более равномерного распределения тепла.

Последний недостаток можно устранить, установив в систему циркуляционный насос.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» по однотрубной вертикальной схеме.

При создании систем отопления частных домов своими руками многие активно используют схему Ленинградка. Как он уложен? Для создания контура необходимо разместить радиаторы и проложить под ними трубу, от которой делаются ответвления на входы и выходы радиаторов. То есть под каждым радиатором формируется перемычка. Кроме того, мы можем установить по три отвода на каждый радиатор – первые два отвода устанавливаются на входы и выходы, а третий устанавливается на саму перемычку. Что оно делает?

• С помощью кранов можно регулировать температуру в отдельных комнатах.
• Возможность исключения любого радиатора без отключения всей системы (например, если капает один радиатор и его нужно заменить).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшой площади — можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Двухтрубная система с нижней разводкой

Далее рассмотрим двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже в самых больших домовладениях с большим количеством комнат. Именно двухтрубная система используется для отопления многоэтажных домов, в которых много квартир и нежилых помещений – здесь эта схема прекрасно работает. Мы рассмотрим схемы для частных домов.

Двухтрубная система отопления состоит из подающей и обратной трубы. Между ними устанавливаются радиаторы – вход радиатора соединяется с подающей трубой, а выход – с обраткой. Что оно делает?

• Равномерное распределение тепла по помещению.
• Возможность регулирования температуры в помещениях путем полного или частичного закрытия отдельных радиаторов.
• Возможность отопления многоэтажных частных домов.

Существует два основных типа двухтрубных систем — с нижней и верхней разводкой. Для начала рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как делает отопление менее заметным. Трубы подачи и обратки здесь проходят рядом, под радиаторами или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую ​​разводку.

Преимущества и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой трубы можно спрятать в пол.

Давайте разберемся, в чем положительные особенности двухтрубных систем с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением — это несколько упрощает монтаж.
• Потери тепла сведены к минимуму.

Многих привлекает возможность хотя бы частично сделать отопление менее заметным. В случае нижней разводки получаем две параллельные трубы, идущие вровень с полом … При желании их можно вывести под полы, предусмотрев такую ​​возможность еще на этапе проектирования системы отопления и разработки проекта для строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластмассовый крепеж для труб отопления разного диаметра.

Чтобы смонтировать систему отопления по этой схеме, необходимо проложить по дому трубы подачи и обратки. Для этих целей в продаже есть специальные пластиковые крепления. Если используются радиаторы с боковым подключением, от подающего патрубка делаем ответвление к верхнему боковому отверстию, а теплоноситель забираем через нижнее боковое отверстие, направляя его в обратку. Возле каждого радиатора ставим воздухоотводчики. Котел в этой схеме устанавливается в самой нижней точке.

Такую схему чаще всего делают закрытой, с использованием герметичного расширительного бачка. … Система нагнетается циркуляционным насосом. Если нужно отапливать двухэтажный частный дом, прокладываем трубы по верхнему и нижнему этажам, после чего создаем параллельное подключение обоих этажей к котлу отопления.

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой высокой точке.

Эта двухтрубная схема очень похожа на предыдущую, только предусматривает установку расширительного бака в самом верху системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего по обратному трубопроводу направляется в котел отопления.

Для чего такая схема? Он оптимален в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный нагрев, нет необходимости устанавливать большое количество воздухоотводчиков – воздух будет удаляться через расширительный бачок или через отдельный слив, входящий в группу безопасности.

Достоинства и недостатки верхнепроводной двухтрубной системы

Положительных особенностей много:

• можно отапливать многоэтажные дома;
• экономия на воздухоотводах;
• можно создать систему с естественной циркуляцией теплоносителя.

Есть и недостатки:

Применение вертикальной разводки приведет к дополнительным трудностям при скрытой установке отопления. трубы

• видны везде – такая схема не подходит для интерьеров с дорогой отделкой, где обычно спрятаны элементы систем отопления;
• в высотных зданиях необходимо прибегать к принудительной циркуляции теплоносителя.

Несмотря на недостатки, схема остается достаточно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости расположения котла отопления в самой нижней точке. Сразу после котла подающая труба выводится вверх, а в самой высокой точке устанавливается расширительный бак. Подача теплоносителя к радиаторам осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиатора. После этого остывший теплоноситель направляется в обратку.

Система лучистого отопления с использованием коллектора.

Это одна из самых современных схем подразумевающая прокладку индивидуальной линии к каждому отопительному прибору . Для этого в системе устанавливаются коллекторы — один коллектор подающий, а другой обратка. От коллекторов к батареям расходятся отдельные прямые трубы. Данная схема позволяет гибко регулировать параметры системы отопления. Также дает возможность подключить к системе теплые полы.

Лучевая проводка активно используется в современных домах. Трубы подачи и обратки здесь можно прокладывать как угодно – чаще всего они идут в полах, после чего идут к тому или иному отопительному прибору. Для регулировки температуры и включения/выключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

По мнению специалистов-теплотехников такая схема идеальна, так как каждый отопительный прибор работает на свою линию и почти не зависит от других отопительных приборов.

Преимущества и недостатки балочных систем

Положительных качеств много:

• возможность полностью скрыть все трубы в стенах и полах ;
• удобная конфигурация системы;
• возможность создания дистанционной отдельной регулировки;
• минимальное количество присоединений — они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При установке системы лучистого отопления все трубы прячутся в пол, а коллекторы находятся в специальном шкафу.

Есть и пара минусов:

• высокая стоимость системы — сюда входит стоимость оборудования и стоимость монтажных работ;
• сложность реализации схемы в уже построенном доме — обычно эта схема закладывается на этапе создания проекта домовладения .

Если с первым недостатком еще придется мириться, то от второго никуда не деться.

Особенности монтажа систем лучистого отопления

На этапе создания проекта предусматриваются ниши для укладки труб отопления, указываются места установки распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафы с коллекторами, устанавливаются отопительные приборы и котлы, проводится пробный пуск системы и проверяется ее герметичность. Всю эту работу лучше всего доверить профессионалам, так как эта схема самая сложная.

Несмотря на всю сложность, система лучистого отопления с коллекторами является одной из самых удобных и эффективных. Его используют не только в частных домах, но и в других строениях, например, в офисах.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут быть созданы на базе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а обвязка может быть выполнена практически по любой из вышеперечисленных схем. Правда, во многих из них не мешало бы добавить принудительную циркуляцию. Для чего это?

Основное отличие системы с принудительной циркуляцией теплоносителя от системы с естественной — циркуляционный насос.

Как мы помним, для однотрубных систем отопления характерно снижение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются схемой Ленинградки, но в ряде случаев и этого недостаточно. Чтобы исправить ситуацию, в систему отопления устанавливают циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе и в двухтрубных. Все дело в том, что малый диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, использование принудительной вентиляции позволяет быстрее прогревать домовладения.

Преимущества и недостатки принудительной и естественной циркуляции

Каждая система имеет свои преимущества и недостатки:

При отоплении помещения с большим количеством радиаторов циркуляционный насос обязателен.

• естественная циркуляция проще и дешевле — нет затрат на циркуляционные насосы;
принудительная циркуляция
• позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись без естественной циркуляции, но тогда время нагрева системы увеличивается;
Принудительная циркуляция
• характеризуется легким гулом – естественная циркуляция совершенно бесшумна.
