Как проложить теплый пол трубы видео: Водяной теплый пол под плитку своими руками, устройство, как уложить, технология монтажа

alexxlab 0 Комментариев

Содержание

Водяной теплый пол под плитку своими руками, устройство, как уложить, технология монтажа

Содержание:

Последовательность укладки теплого пола
Как всё сделать своими руками
Гидроизоляция
Монтаж труб теплого водяного пола
Заливка стяжки на водяной пол и укладка плитки

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению.

Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.


Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки.

Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

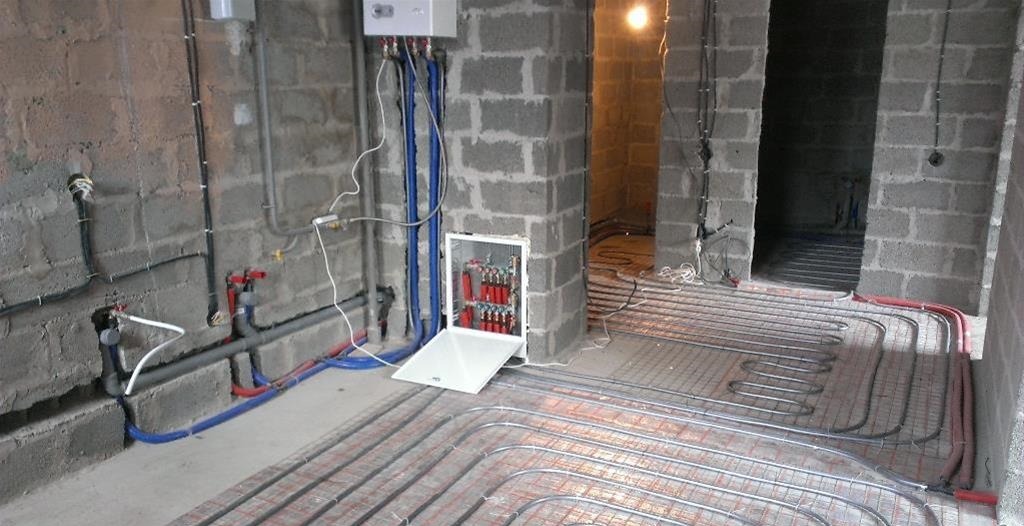

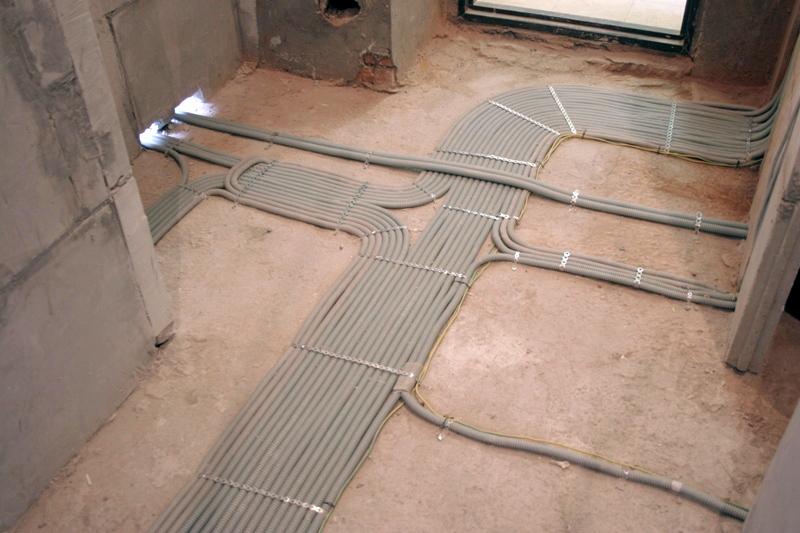

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.


В любом случае после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

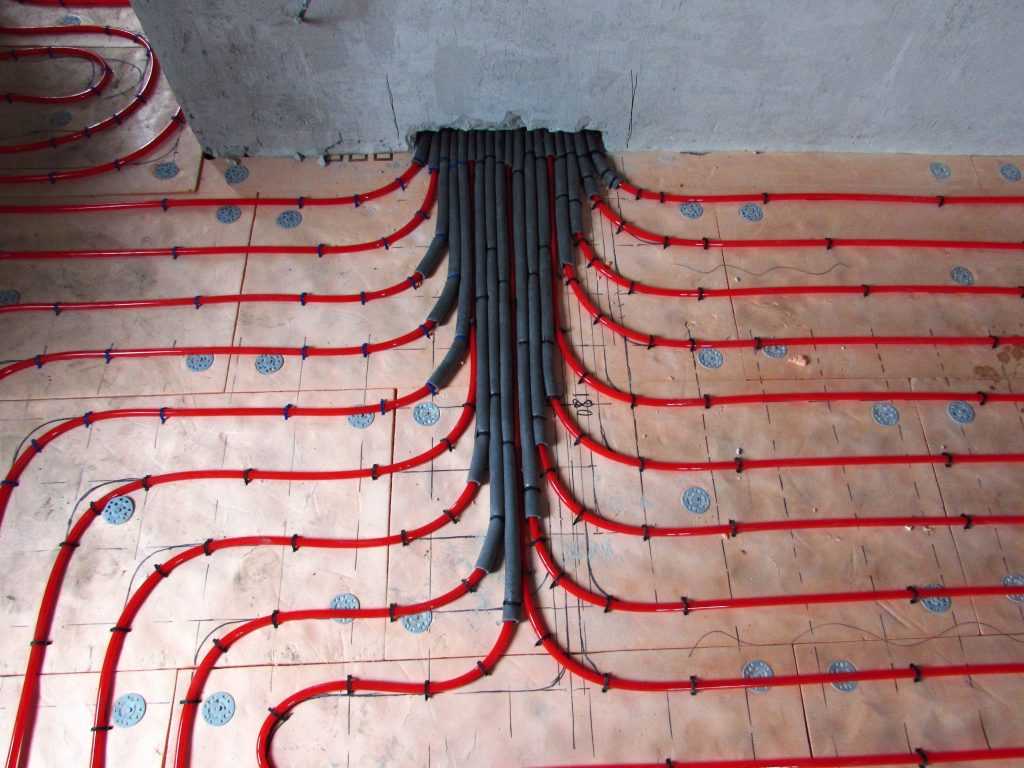

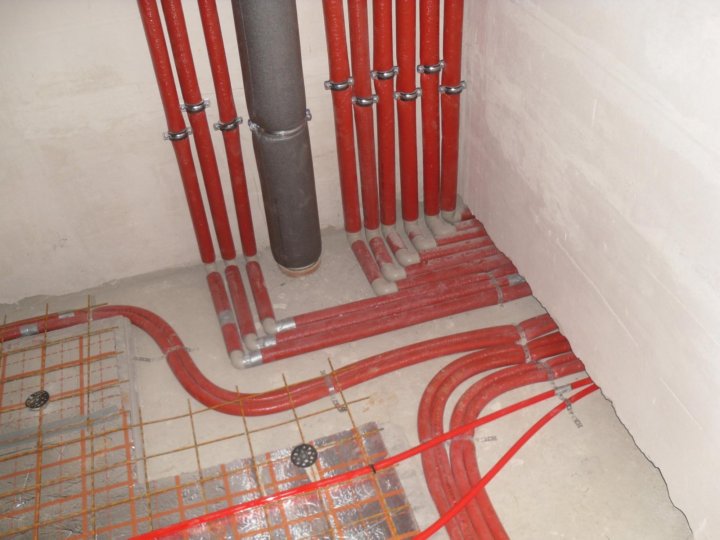

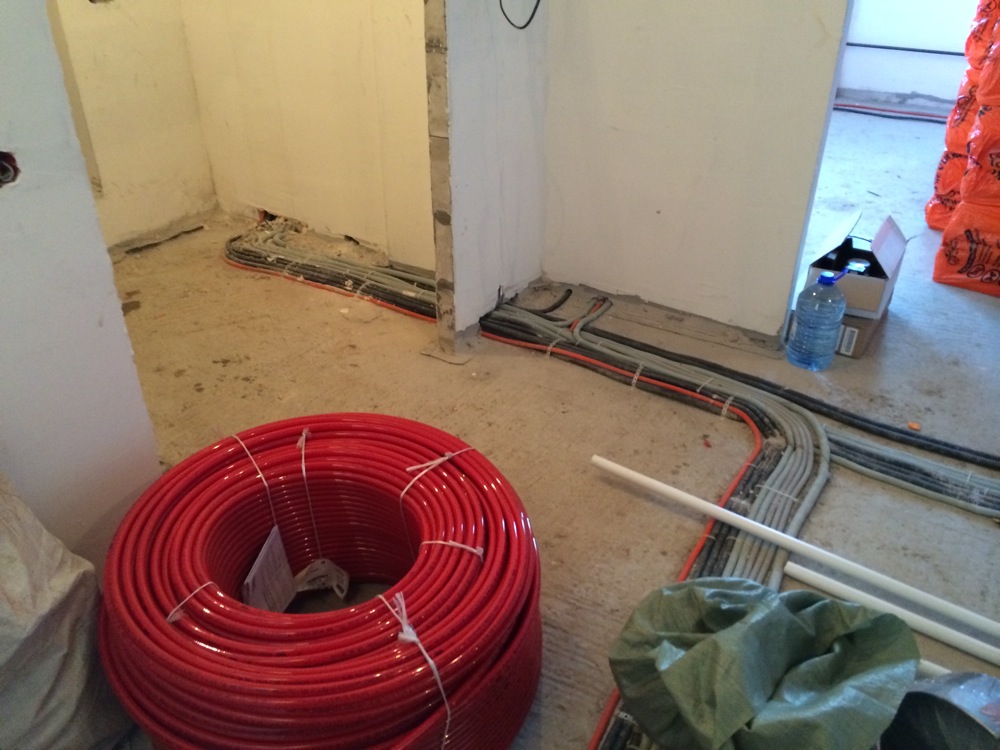

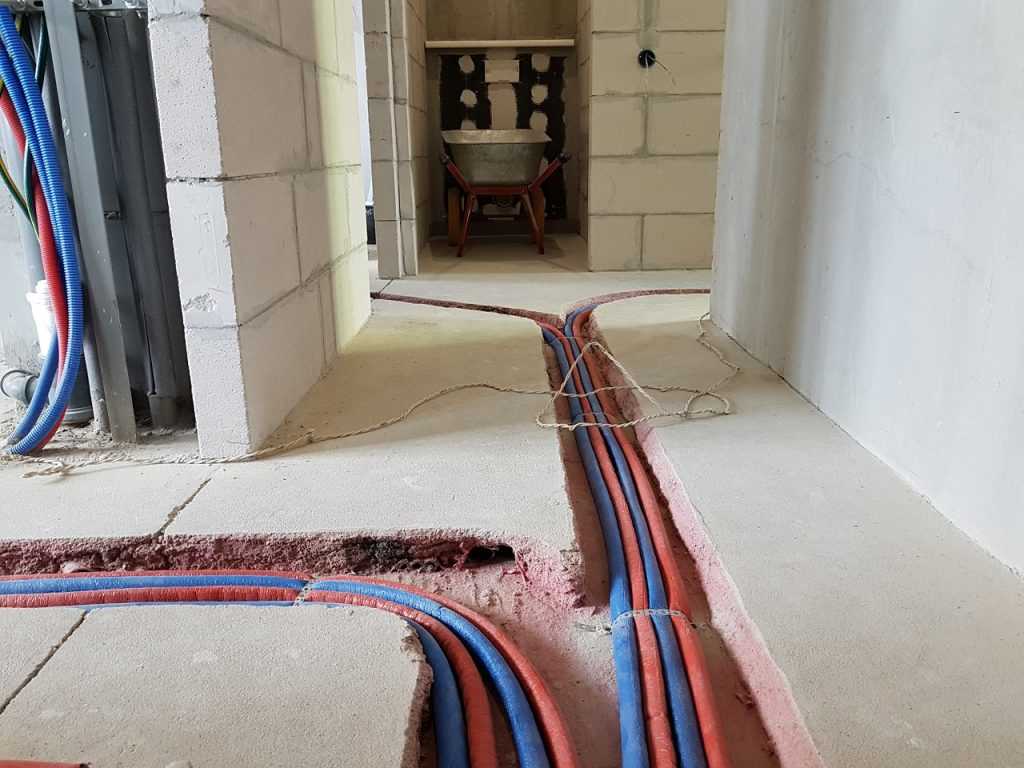

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.


Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц.

Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.


Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Основные советы по установке скобяной системы теплого пола



Стенограмма видео

Устанавливаем скобную систему для стяжки полов. Этот продукт не включает панели изоляции пола, вам нужно выбрать и отсортировать их независимо, но у вас есть максимальная гибкость для расположения труб и расстояния между ними. Таким образом, это система, которая может свести стоимость материалов к минимуму, позволяя вам адаптировать установку к требуемым тепловым характеристикам. Это может быть особенно полезно, если вы имеете дело с комнатой неправильной формы.

Как и в случае любого пола со стяжкой, первым шагом будет укладка монтажной пены по периметру помещения. Эта пена имеет клейкую основу, чтобы предотвратить ее смещение после установки. Таким образом, зазоры не открываются, и стяжка не может соединяться со стеной. Снимите подложку, потянув ее с нижней стороны, но пока не удаляйте зазубренную подложку с верхнего края. Это поможет вам обрезать пену позже, когда будет уложена стяжка. Рекомендуется начать укладку монтажной пены на середине прямого участка. Вам будет легко закончить, когда вы дойдете до конца. Когда вы туда доберетесь, сделайте квадратный разрез, убедившись, что полоса пенопласта перекрывает начало, чтобы не было голой стены. Затем придайте перекрытию окончательную отделку.

Теперь вы готовы к укладке установочных панелей, которые вы приобрели отдельно. Вам нужно покрыть ими весь пол, и лучше всего использовать шахматные соединения; договоренность, можно сказать. Важно следить за тем, чтобы, когда придет время заливать стяжку, ни одна из них не попала под изоляционные панели. Поэтому заклейте все стыки между изоляционными панелями лентой или накройте весь пол полиэтиленовой пленкой, как вы видите здесь. Также необходимо предотвратить попадание стяжки под утеплитель по краю помещения, поэтому краевой монтажный пенопласт имеет цельный чехол. Обойдите весь край комнаты, чтобы проверить, лежит ли чехол ровно поверх панелей или пластиковой пленки. Разрежьте гетры по углам, чтобы они сидели правильно.

Рекомендуется заклеить лентой край чехла, а также любые стыки пластикового листа. После этого вы готовы спланировать расположение труб. Это может быть как спираль, так и змеевидный узор. Если это змеевик, трасса трубы обычно должна проходить параллельно самым длинным краям комнаты. Начните рисунок с точки в комнате, ближайшей к расположению коллектора и источника тепла. Какой бы образец вы ни использовали, когда вы закончите, вы, как правило, будете искать трубу, которая будет располагаться на расстоянии 200 мм от центра. Помните, что вам нужно спланировать место для трубы, чтобы соединиться с коллектором. В некоторых частях помещения могут отсутствовать трубы отопления, потому что теплый пол нельзя устанавливать под стационарными приспособлениями, такими как, например, кухонные шкафы или сантехника в ванной.

Когда вы разметили расположение труб, пришло время разместить трубу на месте. Извлеките резак Wavin из упаковки змеевика и снимите синюю внешнюю обертку. Найдите конец трубы в центре змеевика и выведите трубу отсюда. С этой системой часто бывает быстрее, когда два человека выполняют установку: один разматывает и укладывает трубу, а другой фиксирует скобы, которые фиксируют ее на месте. Когда вы начнете размещать трубу, убедитесь, что вы оставили достаточно длинный хвост, чтобы достать до предполагаемого места расположения коллектора. Для спирали, которую мы выбрали здесь, начните укладывать шаблон трубы на расстоянии 400 мм от центра комнаты, а затем вернитесь между ними, чтобы оставить трубу на расстоянии 200 мм от центра. Край гофрированного пенопласта может служить ориентиром для отступа трубы от стен. Закрепите трубу скобами через равные промежутки, обычно каждые полметра на прямых участках.

При фиксации трубы следите за тем, чтобы она была затянута с точностью до 5 мм. Вы можете нажать на сшиватель вручную или использовать строительный степлер из положения стоя. Скобы поставляются в наборах, которые склеены вместе. Если вы используете степлер, снимите ленту, прежде чем вставлять скобы в пистолет, чтобы лента не заклинила механизм. При каждом повороте петли убедитесь, что труба закреплена тремя скобами, включая одну на вершине.

Еще про повороты, они не должны быть больше 225 мм в диаметре, чтобы труба не подвергалась перенапряжению. Если какой-либо конец трубы находится ниже места расположения коллектора, зафиксируйте трубу в изогнутой опоре трубы, чтобы надежно зафиксировать ее на месте. Когда вся труба закреплена на месте, можно переходить к завершающим этапам монтажа, включая опрессовку контура, монтаж коллектора и подсоединения к нему труб. Затем наступает очередь стяжки, подключения элементов управления и настройки термостатов. Эти этапы будут объяснены в других наших видео по установке.



шаг монтажа, правильное крепление, секреты монтажа

Производительность водяного теплого пола зависит от схемы и шага укладки труб. Поэтому мало просто купить комплектующие для устройства системы, нужно еще и рассчитать теплоотдачу, подобрать оптимальный вариант расположения колец или поворотов трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированного эффекта. Все об устройстве теплого пола и схемах, по которым укладываются трубы теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить безукоризненно работающий теплый пол. Основанием для предлагаемой нами информации являются требования строительных нормативных документов.

Мы подробно описали принцип работы контуров теплого пола, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видеогиды.

Содержание статьи:

  • Система теплого пола
  • Роль узла коллектора
  • Схема подключения коллектора
  • Правила расчета длины труб
  • Нюансы выбора оптимального шага
  • Схемы раскладки 9003 водяной контур
  • Основные способы монтажа труб
    • №1: Укладка на профильные теплоизоляционные плиты
    • №2: Устройство модульных и реечных панелей
    • #3: Монтаж трубопровода через стяжку
  • Выводы и полезное видео по теме

Система теплого пола

Отличительной особенностью теплых полов является то, что они не имеют наружных отопительных конструкций, а сама система аккумулирует и излучает выделяющееся тепло.

При правильном распределении тепла по поверхности напольного покрытия можно сэкономить на расходе теплоносителя от 30% и более.

Система обогрева пола может быть представлена ​​одной из разновидностей: водяная, электрическая, пленочная, стержневая или электрическая. Последний считается новшеством, но благодаря обширному ряду преимуществ уже успел завоевать массу поклонников

Для рационального использования системы теплого пола рассмотрим дополнительные способы, помогающие сэкономить:

  1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага укладки труб теплоноситель транспортируется практически без потерь.
  2. Смешивание горячего и холодного потоков. Использование воды с обратки дает возможность меньше расходовать электроэнергию на котел.
  3. Составление детальной схемы контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно и на самой схеме.
  4.   При максимальном нагреве системы снизить температуру на 20°С. Данное действие поможет сэкономить 13% теплоносителя.

Для получения наилучшего результата необходимо строго соблюдать технологию монтажа. Нагревательный механизм такой системы состоит из нескольких слоев, каждый из которых выполняет свою функцию.

Устройство системы отопления с использованием теплых полов выполняется поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно будет приступить только через 2-4 недели

Качественный обогрев помещения путем укладки жидкого теплого пола организуется в несколько этапов:

  1. Гидроизоляция . Этот слой исключает появление продуктов, образовавшихся в результате конденсата. В качестве подложки может применяться даже полиэтиленовая пленка.
  2. Теплоизоляция . Основная задача – исключить утечку тепла в нижнюю часть. В большинстве случаев используется утеплитель листового типа. Толщину следует подбирать исходя из условий помещения – есть ли в доме подвал или подвал. Чем холоднее климатические условия, тем толще теплоизоляция.
  3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению теплового потока вверх. Укладка этого материала позволяет сэкономить до 5% на расходе теплоносителя.
  4. Установка трубы . Основное устройство всего механизма. По трубам течет нагретая жидкость. Если правильно выбрать шаг между витками труб при укладке теплого пола – это даст возможность эффективно отапливать с наименьшими затратами тепла.
  5. Стяжка . При условии, что все предыдущие слои укладывались на ровную поверхность, толщина стяжки будет минимальной – 3,5 см. Часто применяют заливку из обычной цементно-песчаной смеси толщиной 50 мм. Теплопроводность такого материала составляет 0,4 Вт/(м*К).
  6. Пол . Наливной пол допускает укладку любого материала. Тем не менее, лучшими характеристиками, а именно теплопроводностью и максимальным КПД, обладает керамическая плитка.

Технология монтажа предполагает первоначальную компоновку коллектора в сборе. Только после этого можно приступать к укладке отдельных слоев системы.

Роль коллекторного узла

Не все знают, что теплый пол с водяным контуром может нормально функционировать без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не более 70 м. Если змеевики расположить с максимальным шагом шага, то этой длины хватит всего на 7 м2, что обеспечит размещение трех контуров в помещении средней площадью

Однако в большинстве случаев система теплого пола устанавливается в нескольких комнатах. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Монтаж теплых полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с той же температурой, что и в общей системе отопления, невозможен автоматический выпуск воздуха, то же касается регулирования давления.

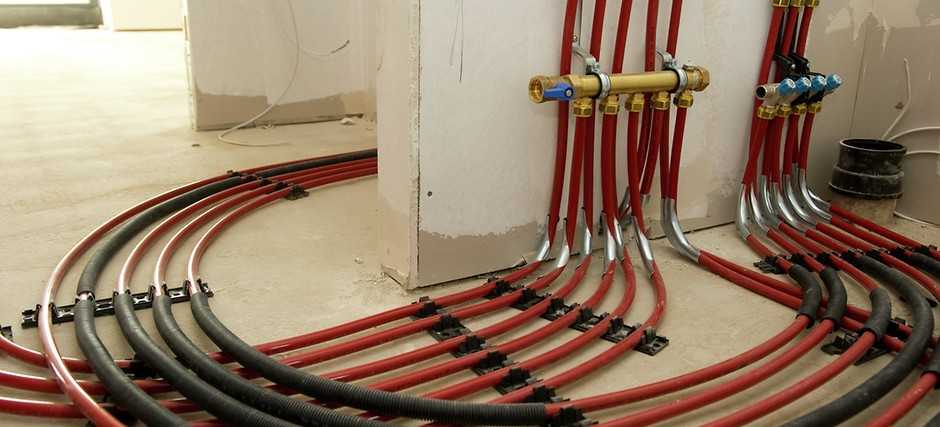

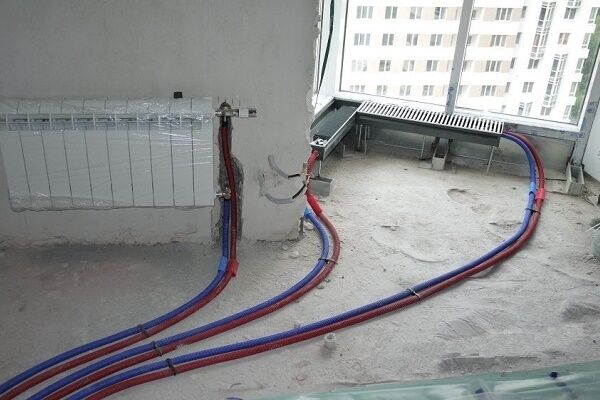

Схема подключения коллектора

Выбор готовой модели механического или автоматического коллектора зависит от особенностей системы отопления.

Первый тип модуля управления рекомендуется для теплых полов без радиатора, второй можно использовать во всех остальных случаях.

Коллекторные группы Valtec наиболее популярны. Производитель дает 7 лет гарантии на выпускаемую продукцию. Схема установки коллектора жидкостного контура уже входит в комплектацию готового смесительного узла

По схеме исполнение для теплых полов выглядит следующим образом:

  1. Установка каркаса. В качестве места крепления коллектора можно выбрать: подготовленную нишу в стене или коллекторный шкаф. Также возможен монтаж непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающая труба расположена внизу, обратная труба вверху. Шаровые краны должны быть установлены перед рамой. За ними следует насосная группа.
  3. Установка обратного клапана с ограничителем температуры. После него монтируется коллектор.
  4. Проверка гидравлической системы. Проверьте, подключив к насосу, который помогает создать давление в системе отопления.

В смесительном узле одним из обязательных элементов является двух- или трехходовой клапан. Это устройство смешивает потоки воды разной температуры и перераспределяет траекторию их движения.

На обоих трубопроводах, обратном и подающем, подсоединенных к коллекторной установке, запорная арматура и арматура предназначены для уравновешивания объема теплоносителя, а также для перекрытия любого из контуров

Если для управления термостатами коллектора используются сервоприводы, то в комплектацию смесительного узла входит байпас и байпасный клапан.

Правила расчета длины труб

Рассчитать метраж элементов для сборки теплых полов можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

  1. В местах мебели, габаритного напольного оборудования, бытовой техники трубы не проложены.
  2. Длина контуров с разными размерами поперечного сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм — не более 120 м. Расположение каждого контура соответствует площади 15 м 2 . Если не придерживаться таких рекомендаций, в теплосети давление будет низким.
  3. Расхождение длин линий не более 15 м. Для большого помещения делают несколько ответвлений отопления.
  4. При условии использования оптимальный шаг труб 15 см. Если дом находится в районе с суровыми климатическими условиями, где температура опускается ниже -15°С, расстояние следует уменьшить до 10 см.
  5. Если выбран вариант укладки с шагом 15 см, то затраты материала составляют 6,7 м на 1 м 2 . Укладка труб с зазором 10 см — 10 м на 1 м 2 .

Теплый пол можно оборудовать только сплошной трубой. В зависимости от счетчика, несколько или один отсек с . Затем производят его деление на нужное количество строк.

При прокладке труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается, что цепи, превышающие 70 м, не должны использоваться.

Работы по устройству теплых водяных полов всегда начинают с самой холодной стороны помещения. Вопрос выбора оптимального маршрута теплоносителя очень важен — ближе к концу контура температура воды снижается.

Нюансы выбора оптимального шага

От правильного выбора шага между уложенными трубами теплых полов зависит степень эффективности и стоимость всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами 100-200 мм.

Возможен также переменный или постоянный шаг:

  1. При отопительной нагрузке менее 50 Вт на 1 м 2 шаг контура будет постоянным и равным 200 мм.
  2. С повышенной тепловой нагрузкой 80 Вт на 1 м 2 и более расстояние составит 150 мм.
  3. В остальных случаях необходимо применять переменный шаг. Например, по периметру одной или двух наружных стен прокладка водяного контура будет с наименьшим шагом в 100 мм. Двигаясь к центру помещения, зазоры будут постепенно увеличиваться до 200 мм.

На практике, если планируется экономичный обогрев пола, используется шаг 150 мм. Этот показатель является оптимальным практически в любых условиях.

Если теплопотери здания превышают теплоотдачу, следует подумать о его эффективном утеплении – в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в .

Схемы раскладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

  • змеевик;
  • двойная катушка
  • улитка.

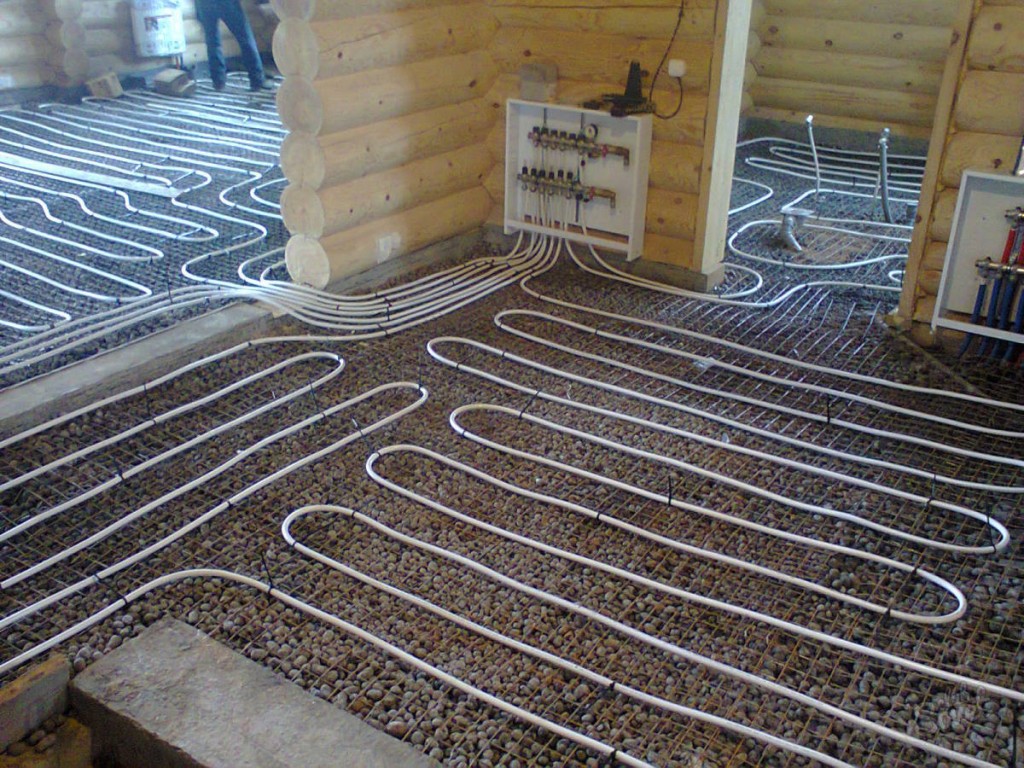

Катушка . Способ укладки такого контура самый простой и выполняется петлями. Такой вариант будет оптимален для помещения, разделенного на разные зоны, для которых будет удобно использовать разные температурные режимы.

Установка первого шлейфа осуществляется по периметру помещения, далее внутрь пускают одиночную змейку. Таким образом, в одной половине помещения будет циркулировать наиболее нагретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно расположить ровно, но сгибы водяных контуров в этом случае будут иметь сильные заломы.

Змеевидный способ укладки труб идеален для помещений с незначительными потерями тепла. Их используют не только для квартир и частных домов, но и для промышленных объектов, где есть потребность в отоплении круглый год

Двойная катушка . В этом случае контуры подачи и обратки располагаются рядом друг с другом по всему помещению.

Угловая катушка . Применяется исключительно для угловых комнат, где есть две внешние стены.

К преимуществам змеевидной формы можно отнести простоту компоновки и монтажа. Недостатки: перепады температур в одном помещении, изгибы труб довольно резкие, поэтому нельзя использовать малый шаг – это может привести к разрыву трубы.

При прокладке контура в краевых зонах помещения (участок пола, где расположены наружные стены, окна, двери) шаг должен быть меньшим по сравнению с другими поворотами — 100-150 мм

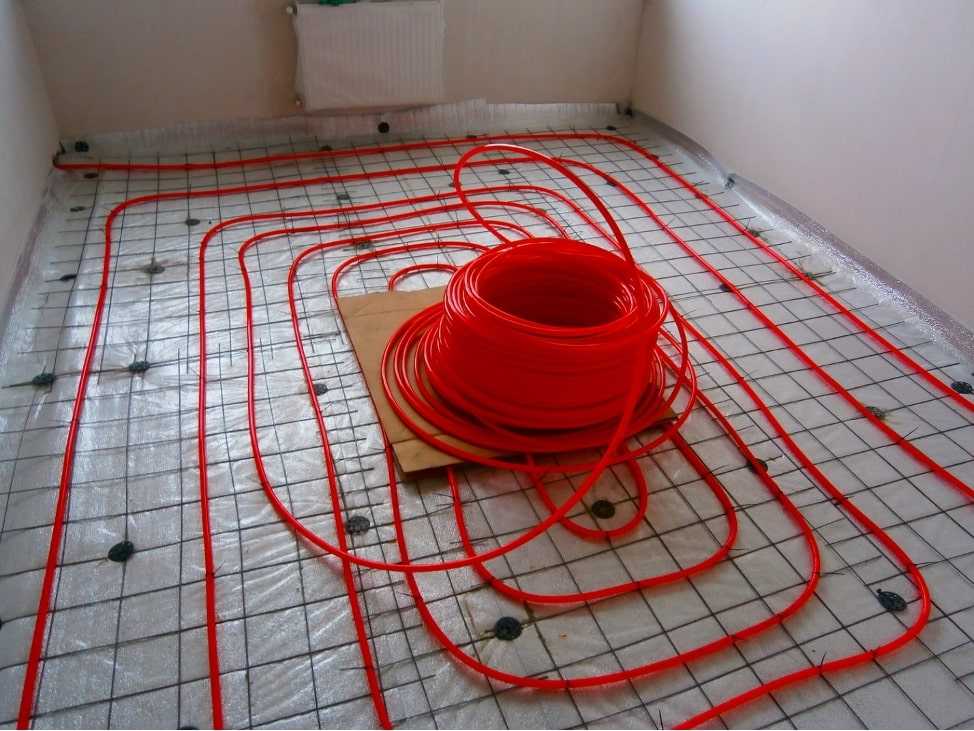

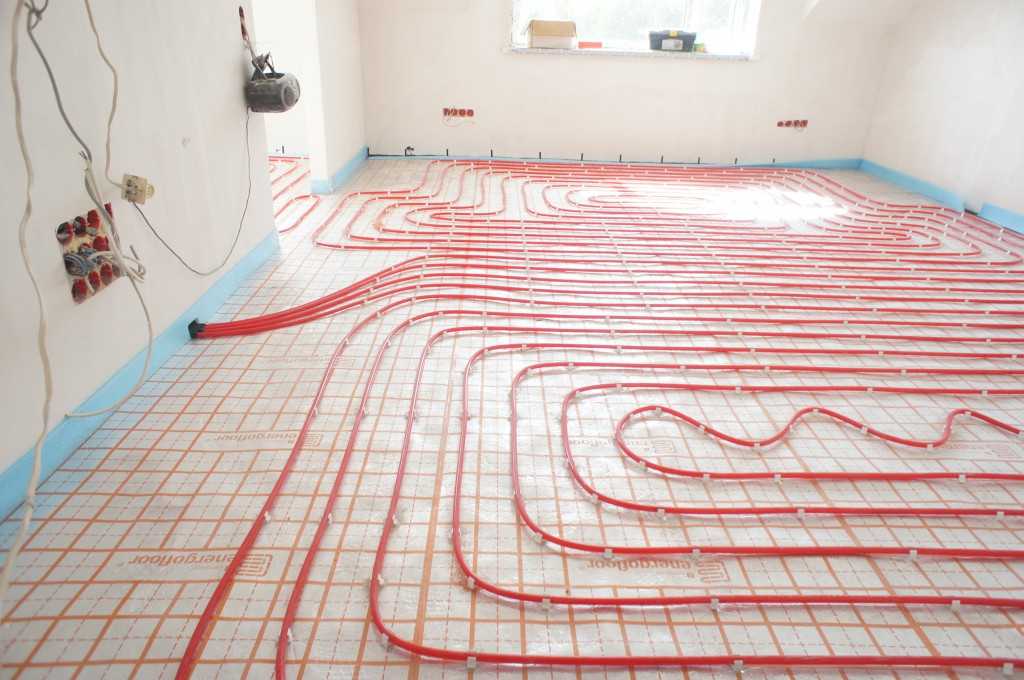

Улитка . При таком расположении трубы подачи и обратки монтируются по всему помещению. Их располагают параллельно друг другу и устанавливают, начиная от периметра стен и продвигаясь к центру помещения.

Линия снабжения посреди комнаты заканчивается петлей. Затем параллельно ему устанавливается обратка, которая прокладывается из центра помещения и по его периметру, двигаясь к коллектору.

Наличие наружной стены в помещении может стать причиной двойной прокладки вдоль нее труб.

Из-за чередования двух линий при прокладке улитковым способом колебания температуры в подающей и обратной линиях могут составлять до 10°С

К преимуществам данного способа относятся: равномерный прогрев помещения, за счет плавного изгибов, система имеет небольшое гидравлическое сопротивление, а экономия расходных материалов может достигать 15% по сравнению со змеевиковым методом. Однако минусы тоже присутствуют – сложная конструкция и установка.

Основные способы монтажа труб

Для обустройства теплого пола всего два – напольный и бетонный. В первом способе для основания используются готовые материалы: утеплитель-пенопласт и панели модульного или реечного типа. Здесь нет мокрых работ, требующих длительного времени высыхания, поэтому укладка выполняется быстро.

При использовании второго варианта теплосеть замурована стяжкой. В зависимости от толщины бетона рассчитывается время до полного высыхания. На укрепление дается выдержка 28 дней и только после этого разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово затратный способ.

№1: Укладка на профильные теплоизоляционные плиты

Устройство системы теплого пола этим способом является наиболее простым. В качестве основы здесь используются маты полистирольного утеплителя.

Стандартные параметры таких плит 30*100*3 см. Имеют пазы и невысокие столбики, на которые укладывается отделочный материал.

Полистирольные маты не гигроскопичны, поэтому под воздействием влаги не теряют своих первоначальных характеристик. Несмотря на то, что этот материал относится к полимерам, в его составе нет вредных компонентов.

В этом случае заливка бетонной стяжки необязательна. Если для пола будет использоваться плитка или линолеум, то изначально на основание будут укладывать листы гипса. Толщина таких плит должна быть не менее 2 см.

№2: Устройство модульных и реечных панелей

В большинстве случаев такие панели используются в домах, построенных из дерева. Крепление труб для обустройства теплого пола осуществляется по черновому принципу.

Модульная система комплектуется панелями ДСП толщиной 2,2 см, на которые укладываются теплотрассы. Эти модули оснащены каналами для размещения алюминиевых крепежных пластин. При таком способе укладки слой утеплителя будет располагаться в деревянном полу.

Все полоски располагаются на расстоянии 2 см. Исходя из применяемого шага между трубами, используются планки соответствующей длины (15-30 см) и ширины (13-28 см).

Для снижения теплопотерь на пластинах установлены задвижки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска обходятся без них.

Укладка модульного пола осуществляется сборными элементами, представляющими собой древесностружечные плиты. Имеют пазы для крепления патрубков охлаждающей жидкости

Реечная система настила практически идентична модульной, однако в ней используются не панели, а планки шириной не менее 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, расстояние между рейками не менее 2 см. Для теплоизоляции выбирайте волокнистую или минеральную вату.

Прокладку теплопроводных линий осуществляют путем размещения труб в промежуточных отверстиях между листами ДСП на алюминиевых пластинах, снабженных пазами

Оба метода более подходят. . В остальных случаях выбирают более сложный вариант с бетонной стяжкой.

№3: Прокладка трубопровода через стяжку

Несмотря на сложность процесса, монтаж теплосети с бетонной стяжкой является наиболее популярным.

Процесс состоит из следующих шагов:

  1. Прежде всего подготавливается основа. Неровности чернового пола устраняются перфоратором.
  2. Первый слой – гидроизоляционный материал. Расстилается полосами так, чтобы края заходили друг на друга на 20-30 см. Также пленка должна заходить в основание стен на 15 см. Стыки проклеиваются строительным скотчем.
  3. Теплоизоляция распространяется по нему.
  4. Между будущей заливкой и стенами вклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки при обогреве полов.
  5. Укладка армирующей сетки. Он способствует увеличению прочности стяжки.
  6. Трубы крепятся к арматуре по выбранной схеме с помощью пластиковых затяжек.
  7. Проверка системы теплого пола осуществляется путем заполнения ее жидкостью и опрессовки.
  8. Далее устанавливаются направляющие маяки.
  9. Завершающий этап — заливка цементной стяжки.

Для помещений с большой площадью следует применять метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо оборудовать индивидуальный контур.

Если нижний этаж отапливаемый, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. При наличии внизу неотапливаемого подвала или цокольного этажа толщина утеплителя должна быть 50–100 мм. Заливка полов с подогревом бетонно-песчаной смесью может выполняться как на армирующей сетке, так и без нее.

Если роль утеплителя выполняют пенополистирольные плиты с соединителями по контурам, то использование сетки необязательно.

При использовании стандартного теплоизоляционного материала для крепления теплопровода используется тонкая полимерная или металлическая сетка.

На нашем сайте есть цикл статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Советуем ознакомиться с:

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага обустройства контура с наименьшими затратами:
