Инструкция по монтажу пленочного «инфракрасного» пола

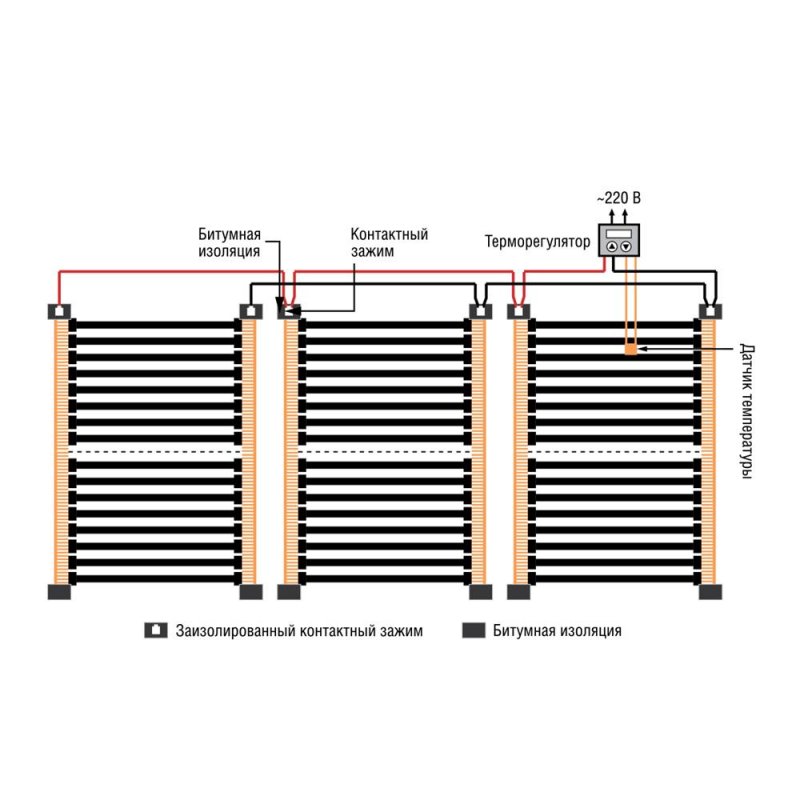

Схема подключения пленочного теплого пола, какие потребуются материалы для установки и как правильно соединить пленку. Предлагаем наше руководство по установке инфракрасного теплого пола.

• Установка кабельного мата
• Установка пленочного пола
• Установка универсального кабеля

Данная инструкция описывает основные шаги и действия по монтажу пленочного пола, когда вы уже купили или еще планируете купить конкретный комплект пола.

Расчет нужной площади обогрева и составление планируемой схемы укладки пола — указаны в другой инструкции.

В этой инструкции я попытался вкратце указать основные шаги, в ней отражается мой большой опыт монтажей теплого пола, который оттачивался с каждым объектом с 2012 года, и позволяет установить пол быстро, без отрицательных последствий.

1. Начните с проведения всех пыльных работ. В большинстве случаев единственная пыльная работа с пленочным полом, это прокладка двух гофр в стене. Одна гофра для датчика температуры, вторая для силового кабеля. Штробим и закладываем.
2. Очистите основание чернового пола от строительного мусора и острых предметов.
3. Раскладываем на полу отражающую изоляцию и крепим между собой обычным скотчем.
4. Перенесите план-схему укладки на ваш пол: разметьте где у вас будет стоять мебель, разметьте планируемую раскладку пленочного пола (например, маркером). Учтите при этом отступ от мебели 5-10 см.
5. Прежде чем раскатывать пленку на полу и резать, проверьте еще раз расчеты. Пересчитайте по схеме на полу общий метраж пленочного пола. Если комплекта мало, то подумайте за счет каких участков его можно уменьшить, если много, то подумайте, куда еще можно завести пол. Если все верно то, можно приступать к монтажу.
6. Достаем комплект из коробки, снимем ярлыки.
7. Режем пленку по полосам и раскладываем на полу. Учитывайте, что у пленки есть максимальная длина укладки. У пленки шириной 50 см  и мощностью 210 Вт — длина 7 метров, а мощностью 130 Вт — до 12 метров.
   Шириной 80 см, до 4,5 метров, а шириной 100 см до 3,5 метров. Иначе медная шина буде перегреваться и возможны последствия.
8. Фиксируем полосы между собой и крайние полосы к отражающей подложке обычным скотчем, по всей длине, оставляем не закрепленными начало и концы полос, порядка 50 см, а так же полосу под которой будем закладывать датчик температуры до его места установки.
9. Внимание соединяйте полосы проводом только параллельно! Условно можно описать так: подключение к полосам идет с одной стороны полос, а с другой стороны должно быть все заизолировано. Разрезаем битумную изоляцию пополам, по 1 «квадратику» на каждую полосу, и изолируем в конце полос медную шину (включая серебряную гребенку), делаем вырезы в подложке под битумную изоляцию, что бы она не выступала из пола, и проклеиваем все скотчем.

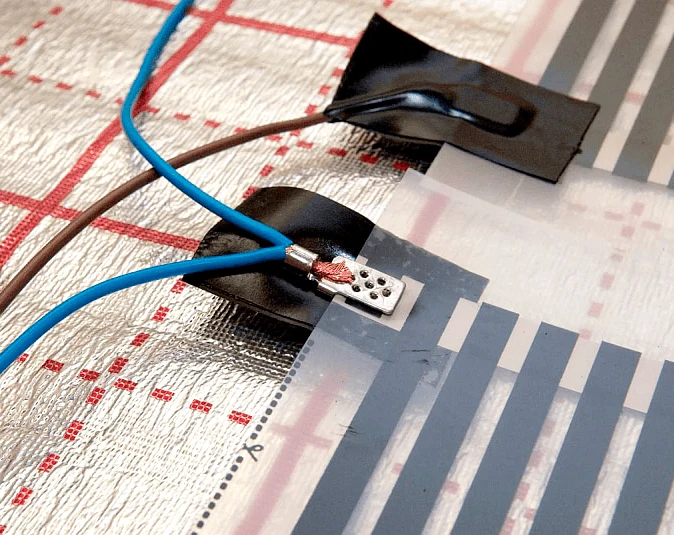

10. Устанавливаем клипсы в начале всех полос, обжимаем плоскогубцами.
11. Соединительным проводом соединяем полосы между собой. Зачищаем провод, вставляем в клипсу и обжимаем (плоскогубцами или специальным обжимным инструментом), закрываем соединение двумя «квадратиками» битумной изоляции.
12. Подключаем от полосы к полосе и так до терморегулятора.
13. После закладываем датчик температуры, делаем вырез в подложке, что бы сам провод и датчик были уложены в один уровень, и его нельзя было продавить напольным покрытием. Лучше датчик температуры укладывать в место линии отреза пленки, а не под место, где идет карбоновая греющая паста.
14. После делаем вырезы в подложке под все соединения пленки и провода, и заклеиваем все скотчем что бы все было зафиксировано и в момент укладки ламината ничего не сдвинуть или провод не «убежал» и в последствии они не продавились напольным покрытием.
15. Выводим силовые провода в «подрозетнике» и датчика температуры.
16. Составляем итоговую схему укладки теплого пола с указанием всех отступов от стен.
17. Делаем фотофиксацию установленного комплекта.
18. Подключаем к терморегулятору провода теплого пола и датчик температуры, подводим силовой провод и проверяем нагрев пола.
19. Внимание! Во избежание повреждения теплого пола, до момента укладки плитки не производить никаких работ в данном помещении до укладки напольных покрытий.
20. Теперь можно укладывать ламинат.
21. Если у вас линолеум или ковролин, то под мягкие напольные покрытия нужна дополнительная прослойка из фанеры или двп минимальной толщины (порядка 4мм, лучше 6-8мм). Учтите тепловые зазоры в 2-3 мм между листами.
22. Пол можно включать сразу после укладки напольного покрытия.



Так же стоит учитывать:

• укладывать при температуре воздуха не менее 5 С
• монтируйте теплый пол с мягкой обувью
• ознакомьтесь с инструкцией поставляемой с теплым полом (так же можно скачать в карточке товара на нашем сайте)

Подписывайтесь!

Teply-pol1.ru — о сложном по простому

Согласен на обработку персональных данных

Ставя отметку, я даю свое согласие на обработку моих персональных данных в соответствии с законом №152-ФЗ «О персональных данных» от 27. 07.2006 и принимаю условия Пользовательского соглашения

Теплый пленочный пол своими руками — пленочные теплые полы

Эта статья расскажет вам о том, как установить теплый пленочный пол своими руками. Что же представляет собой теплый пол данного вида? Его основу составляет тонкая органическая пленка с углеполимерными или карбоновыми включениями в качестве нагревательного элемента, излучающего инфракрасные волны, не вредящие вашему здоровью. Своими свойствами данная система обогрева выгодно выделяется на фоне остальных. КПД такого пола в среднем на 15% выше, кроме этого он вполне экологичен.

Содержание

• Материалы и инструменты
• Подготовка поверхности для пленочного пола
• Монтаж теплого пленочного пола
• Видео

К наиболее ярким преимуществам такого пола можно отнести следующие качества.

1. Легкость установки и простота обслуживания. Для того чтобы смонтировать данную систему обогрева не требуется каких — либо специфических навыков или инструментов, поэтому установить теплый пленочный пол самостоятельно – более, чем элементарно.

К тому же для монтажа теплого пола такого вида не обязательно специально заливать стяжку, главное, что бы поверхность была
более или менее ровной.

2. Щадящий режим обогрева позволяет укладывать его подо все виды напольного покрытия.

3. Все его сегменты вполне взаимозаменяемы, что позволяет с легкостью отремонтировать поврежденный участок.

4. Очень маленькая толщина (всего полмиллиметра).

5. Инфракрасные тепловые излучения близки природным, что делает его безопасным для здоровья, в отличие от электромагнитных излучений.

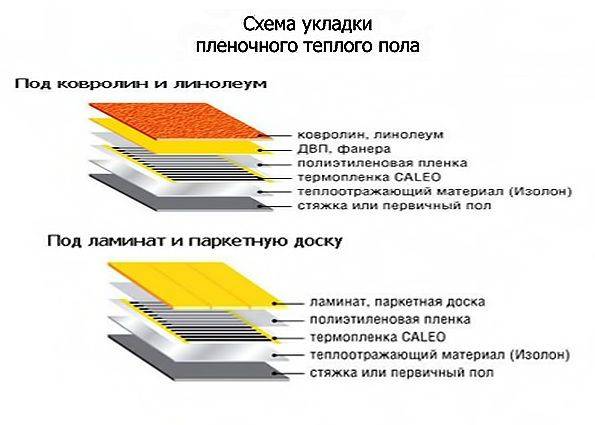

Структура пленочного теплого пола

Как же правильно установить теплый пленочный пол самостоятельно и что для этого нужно?

Вернуться к содержанию

Материалы и инструменты

• Рассчитайте необходимый метраж нагревательного элемента.
• Рассчитайте количество теплоизолирующей подложки.
• Запаситесь электропроводами и терморегулятором.
• Не забудьте об изоляционной ленте.
• Коробка распределения.
• Отвертка, нож, бокорезы, плоскогубцы.

Вернуться к содержанию

Подготовка поверхности для пленочного пола

1. Перед началом работ убедитесь, что поверхность пола, на который вы будете укладывать пленку, достаточно ровная. Допустимое расхождение – около двух миллиметров. Если перепады превышают допустимый максимум, стоит избавиться от них путем шлифовки (для бетонной стяжки) или циклевки (для деревянных покрытий).

2. Тщательно очистите пол перед монтажом.

3. Расстелите теплоизолирующую подложку так, чтобы на ней не образовывалось складок, металлизированной стороной кверху.

4. Каждую последующую полосу подложки укладывайте «встык» относительно предыдущей, фиксируя их между собой при помощи обычного скотча.

Когда наша основа готова, давайте приступим непосредственно к монтажу теплого пленочного пола своими руками. Если такая система обогрева является единственным источником тепла в данном помещении, площадь пленочного покрытия должна занимать более 70% от его площади. В обогреваемой комнате достаточно 40–50. От стены до края пленки должно быть расстояние, превышающее 10 сантиметров.

Вернуться к содержанию

Монтаж теплого пленочного пола

Внимательно ознакомьтесь с инструкцией, прежде чем начать работу, так как способы подключения разных систем обогрева могут быть отличными друг от друга.

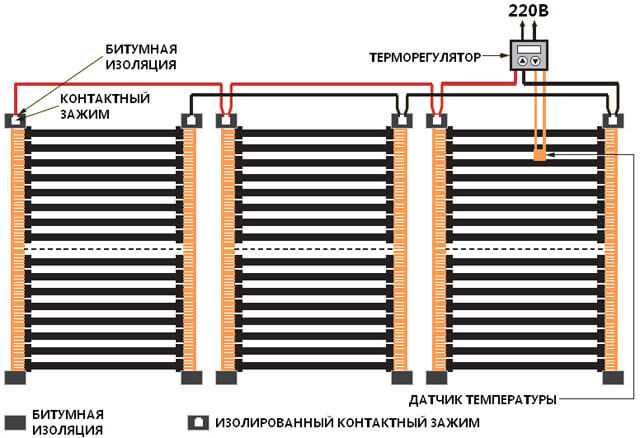

Стандартная схема установки пленочного пола

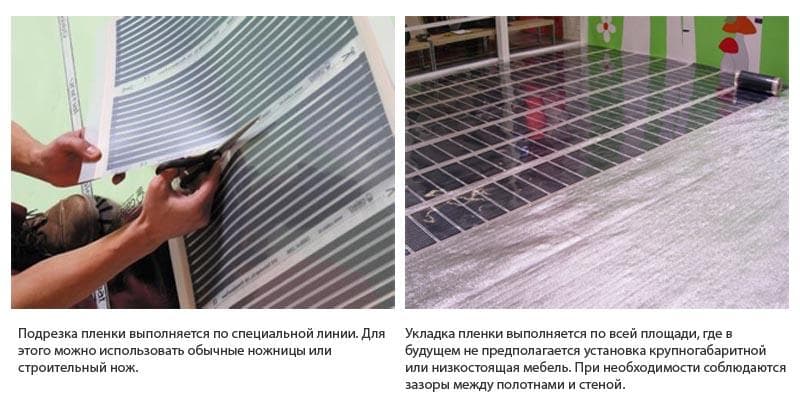

1. Чтобы избежать большого количества соединений, а также перерасхода проводов, нарезать пленку нужно так, чтобы получилось наименьшее количество полос, то есть вдоль помещения.

Внимание! Нарезайте пленку по особым отметкам, специально для этого предназначенным, чтобы не повредить карбоновые включения.

2. Укладывайте пленку, избегая заломов, складок и перекрытий так, чтобы медные шины были снизу. Чтобы полосы не сдвигались относительно друг друга, следует зафиксировать их скотчем.

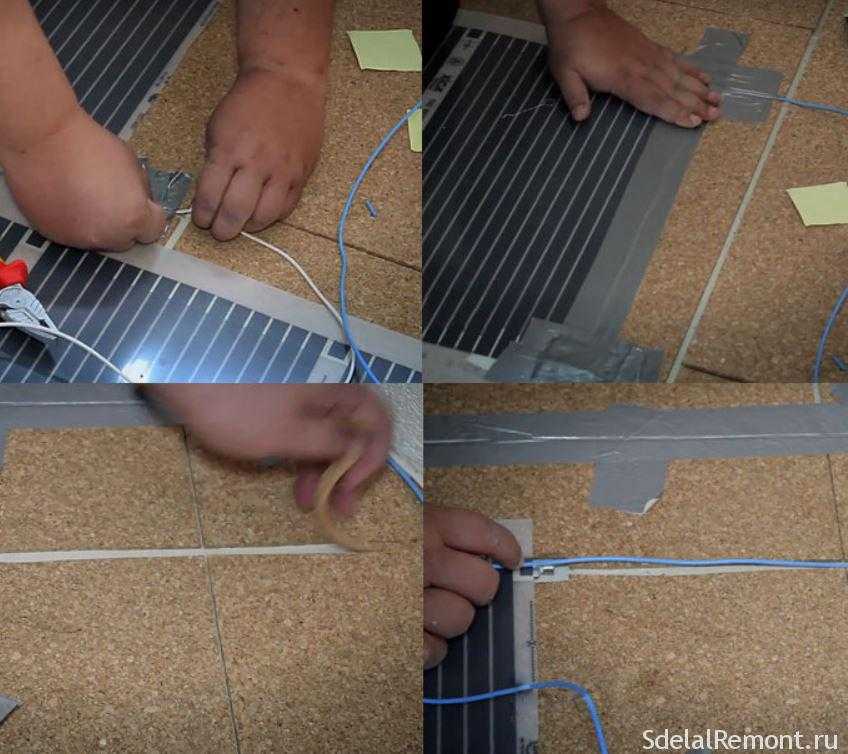

3. Соедините контактные зажимы с медными шинами. К одной полосе должно подходить по 2 зажима, соответственно числу медных шин. Следите, чтобы контакты «смотрели» в одну сторону. Они должны быть обращены к стене, на которой вы расположите распределительную коробку и терморегулятор.

4. Контакты зажимов соедините с проводами. Не забывайте изолировать каждый контакт.

5. Установите распределительную коробку, подведя к ней необходимую проводку.

Внимание! Соблюдайте правила электробезопасности! При работе с электропроводкой убедитесь в отсутствии напряжения в проводах.

6. Подведите провода от контактов обогревательной системы к коробке распределения. Схема подключения в данном случае используется параллельная. Чтобы провода не выпирали и не травмировались, в теплоизоляционном материале специально прорезаются не глубокие пазы.

7. Убедитесь в изолированности системы. Каждый рез переложите сверху и снизу не проводящим электричество материалом и наложите сверху него изоленту.

Когда пленка уложена и подключена, остается только подключить систему управления.

Температурный датчик нужно расположить в таком месте, в котором будет гарантирована его сохранность и в то же время в непосредственной близости от системы обогрева, то есть под пленкой. Например, там, где впоследствии вы планируете поставить какой–либо предмет меблировки (стол, тумба, комод). Чтобы избежать выпирания датчика, вырежьте в подложке небольшое углубление. Терморегуляторы и распределительные коробки обычно располагают на высоте 15-20 сантиметров от пола.

В зависимости от того, какое напольное покрытие вы собираетесь использовать в данном, помещении вы должны защитить пленку от всякого рода механических повреждений. Под более жесткое покрытие, например ламинат, не требуется никаких особых изысков, бывает достаточно обычной пленки из полиэтилена.

Если вы решили постелить мягкие материалы, такие как ковролин или линолеум, вам придется более основательно подойти к вопросу защиты нагревательной системы. Для этих целей накройте ваш теплый пол из пленки полиэтиленом, а сверху уложите листы тонкой фанеры или древесноволокнистой плиты. Следите за тем, чтобы в процессе укладки не повредить тонкую пленку.

Еще более трудоемкий процесс – укладка плитки своими руками на теплый пленочный пол.

Для начала, как и при других покрытиях, защищаем пленку полиэтиленом, сверху на него кладем армирующую малярную сетку из не проводящего ток материала. Далее стоит прикрепить сетку к исходной поверхности пола так, чтобы не повредить нагревательные элементы и медные шины с проводкой. Теперь можно класть плитку, используя специальный плиточный клей.

Если вы сделали все правильно, то теплый пленочный пол, установленный самостоятельно,  будет радовать вас и ваших детей своим теплом долгие годы.

Вернуться к содержанию

Видео

Для большей наглядности предлагаем вам видеоролик, подробно показывающий весь процесс монтажа инфракрасного теплого пола своими руками.

Укладка деревянных полов на полы с подогревом

Полы с подогревом идеально подходят для деревянных полов

Сегодня деревянные полы и полы с подогревом часто сочетаются и хорошо работают вместе. С паркетными полами Kährs можно использовать как электрический, так и водяной теплый пол. Однако очень важно следовать как нашим специально разработанным инструкциям по установке, так и инструкциям и рекомендациям, данным поставщиком системы напольного отопления. При правильной укладке вы получите красивый и долговечный деревянный пол с повышенным комфортом приятного тепла. Здесь вы найдете инструкции и советы о том, что следует учитывать при выборе напольного отопления для вашего деревянного пола.

Температура поверхности

Температура поверхности пола никогда не должна превышать 81°F (27°C). Это также относится к зонам рядом с батареями и элементами, под мебелью и коврами и т. д. При хорошей меблировке и отсутствии слишком большого количества ковров или слишком толстых ковров разумно достичь температуры 73°F (23°C). по всей площади пола при комнатной температуре около 69°F (21°C). Конечно, это при условии, что помещение требует нормального обогрева. Это означает, что ваши уплотнения, изоляция, окна и т. д. должны соответствовать стандартному качеству. Должны быть приняты дополнительные меры предосторожности, чтобы температура на подаче горячей воды никогда не превышала максимальный уровень, и чтобы правильно выполнялись инструкции по установке, предоставленные поставщиком системы отопления.

Восприимчив к влаге

Полы с подогревом более восприимчивы к влаге, чем без него. Это связано с тем, что разница в содержании влаги между самой сухой и самой влажной частями пола со временем будет увеличиваться. Пол с подогревом может вызвать интенсивное высыхание, в результате чего древесина сжимается и дает усадку. В холодном и сухом климате вы можете время от времени видеть зазоры между полосами и слегка вогнутыми досками. Для полов с подогревом мы рекомендуем напольное покрытие Kährs Original толщиной 15 мм или Kährs Linnea толщиной 7 мм с соединениями Woodloc® или Woodloc® 5S. Как Kährs Original, так и Kährs Linnea снижают риск образования зазоров.

Следует помнить, что паркет из бука и твердого клена расширяется и сужается больше, чем другие породы дерева, и поэтому не рекомендуется использовать его для полов с подогревом.

Укладка на пол с подогревом

Ваш деревянный пол должен быть уложен близко к черновому полу и без воздушного зазора, так как воздушные зазоры могут привести к очень быстрому высыханию древесины.

При укладке пола на контуры теплого пола рабочая температура должна быть не ниже 64°F (18°C). Это применимо к доскам, черновому полу и комнатной температуре. Относительная влажность (RH) воздуха должна быть между 30 и 60% до, во время и после укладки пола.

Особые требования при устройстве теплых полов

• Конструкция пола должна иметь теплораспределяющий слой, обеспечивающий равномерную температуру по всей поверхности пола, для предотвращения высоких температур в отдельных местах.
• Должна быть возможность контролировать и ограничивать температуру поверхности с высокой степенью точности.
• Весь пол должен обогреваться. Однако это не относится к системам комфортного отопления, которые дополняют обычное отопление. В этом случае температура должна быть значительно ниже допустимой 27°C поверхности пола.
• Уложенный пол, включая промежуточный слой, должен иметь низкое тепловое сопротивление.
• Пароизоляция должна быть встроена в конструкцию пола, располагаясь как можно ближе к деревянному полу. Особенно важно иметь пароизоляцию рядом с деревянным полом, если балки толстые или тяжелые. Ни в коем случае нельзя размещать пароизоляцию с противоположной стороны балок.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Специальные инструкции – применение лучистого тепла

Деревянный пол Kährs, 9/16″ — woodloc®

Деревянный пол Kährs, 5/8″

Пол Kährs Activity — общая высота установки 1,18″ (30 мм)

Epd kahrs инженерные паркетные полы (производственная площадка Нюбро, Швеция)

Naturals Traditionals

Коллекция Studio

Kahrs linnea 7

Activity Floor

Kahrs Spirit

Коллекция Kahrs artisan

20mm grande collection

Kahrs sonata collection

Kahrs avanti

Kährs canvas collection

Kahrs condensed guide spec

Kahrs condensed guide spec — studio collection

Kahrs condensed guide spec — kahrs linnea 7

Kahrs spirit

Руководство по укладке на теплый пол

Как укладывать полы с подогревом

Полы с подогревом становятся все более популярными в Великобритании. Неуклонный рост за последние несколько лет способствовал ее растущей известности на рынке отопления. В качестве рентабельного и экономичного решения для обогрева помещений полы с подогревом устанавливаются в большем количестве квартир, чем когда-либо, как в новостройках, так и в качестве модернизированной системы. Если вы хотите установить систему для себя или от имени клиента, важно знать, как укладывать теплые полы.

---

Различные типы напольного отопления

При установке напольного отопления обычно предлагаются два варианта: водяной (гидронический) и сухой (электрический). Оба могут использоваться с разными типами напольных покрытий, но каждый из них имеет свои преимущества и недостатки. Влажные системы обеспечивают тепло, перекачивая теплую воду по трубам под полом, в то время как сухие системы делают это с помощью ковриков с электрическими змеевиками.

Не выбирайте влажную систему, если вы не можете поднять пол, чтобы приспособить ее.

Основным преимуществом использования системы водяного теплого пола является стоимость эксплуатации по сравнению с радиаторами из-за более низкой температуры, необходимой для эффективной работы. Однако их сложнее установить и, следовательно, они могут потребовать более высоких первоначальных затрат. Электрическая система теплого пола отлично подходит для небольшой площади, так как ее проще установить, но, как правило, она дороже в эксплуатации. Это также редко требует поднятия пола, поэтому часто является лучшим вариантом для модернизации существующих объектов.

Если вы не уверены, какая система подойдет вам лучше всего, свяжитесь с нашим отделом продаж.

---

Как уложить пол с подогревом

1. Поднимите пол и очистите черновой пол

Если вы проводите модернизацию, первое, что нужно сделать, это поднять полы и убедиться, что черновой пол свободен. Если пол уложен по системе «шип-паз», выньте гвозди из половиц, чтобы удалить их. Начните с досок, ближайших к стене. Используйте черный пол, чтобы использовать лом для остальных досок, чтобы уберечь их от повреждений. Если у вас есть защелкивающаяся система, вы сможете просто приподнять торцевую доску, прежде чем снимать весь пол целиком. Затем вы можете отменить выбор отдельных досок снизу.

Затем убедитесь, что на черновом полу нет мусора, который может представлять опасность для вашей системы отопления. Просто подпилите или срежьте любые острые края в этой области, чтобы исключить риск повреждения труб после их установки. Во многих случаях необходимо будет добавить влагостойкую мембрану поверх чернового пола.

2. Уложите изоляцию и установите коллектор

Сначала уложите изоляцию для теплого пола и убедитесь, что в ней нет больших зазоров. Уложите изоляцию как можно аккуратнее и заклейте стыки скотчем, чтобы стяжка не просочилась под нее. Если вы устанавливаете мокрую систему, система крепления труб должна быть установлена ​​поверх изоляции на расстоянии 9Угол 0 градусов относительно направления, в котором будут проложены трубы.

Далее в мокрой системе необходимо установить коллектор, к которому будут подключаться ваши трубы. Коллектор должен быть установлен на стене, которая будет достаточно прочной, чтобы выдержать его вес при подключении к водопроводным трубам. Поместите его в центральное место и примерно в 1 метре от земли.

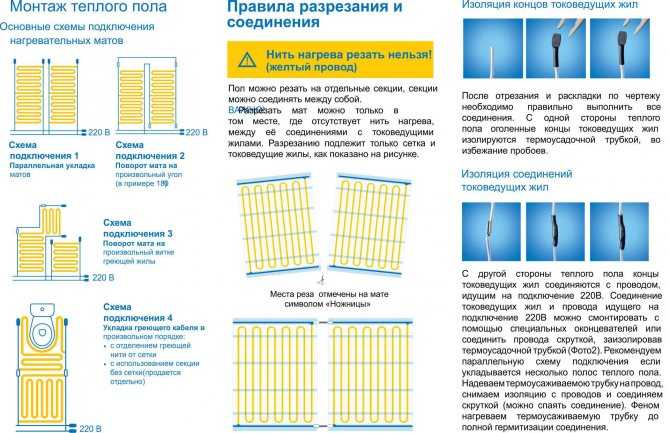

3. Укладка водопроводных труб или электрических нагревательных матов

В мокрой системе прокладка водопроводных труб должна выполняться после монтажа коллектора. Следуйте инструкциям и указаниям производителя вашей системы отопления. Кроме того, убедитесь, что трубы равномерно распределены по всей площади, которую вы хотите обогреть. Оставьте расстояние около 200 мм между каждой секцией трубопровода, которая должна проходить от коллектора до самой дальней точки помещения. Квалифицированный сантехник должен завершить подключение системы к водопроводу.

Для сухих систем укладка нагревательных матов должна быть довольно простой. Опять же, следуйте инструкциям производителя по их закреплению и убедитесь, что они равномерно распределены по всей площади комнаты. Вам также нужно будет установить датчик пола, чтобы передавать показания температуры на ваш термостат; в идеале он должен располагаться близко к стене, на которой установлен термостат. Квалифицированный электрик должен завершить подключение системы к электрической сети.

4. Покройте систему отопления слоем стяжки

Как влажные, так и сухие системы напольного отопления, как правило, включают в себя слой стяжки. Это помогает сохранить теплоизоляцию, а также повысить производительность системы. Во-первых, убедитесь, что изоляция ровная, а трубы или маты надежно закреплены. Затем поверх труб или матов уложите песчано-цементную стяжку толщиной около 75 мм. Дайте стяжке высохнуть естественным образом перед включением системы отопления, иначе она может быть повреждена. Этот процесс должен занять не более семи дней.

5. Медленно прогрейте систему

Перед использованием проверьте систему подогрева пола, включив ее при низких температурах. Пока все подключено правильно, и вы дали стяжке высохнуть, проблем быть не должно. Однако сразу же включение системы на полную мощность может привести к повреждению, поэтому в первый раз ее следует повышать медленно.
