Какая труба для теплого пола лучше

Водяные тёплые полы с каждым годом набирают популярность. Важнейшая часть данной конструкции — трубы. Сегодня на строительном рынке представлено большое количества труб для нагревательных водяных половых систем от разных производителей. Поэтому, во всём этом многообразии сложно правильно выбрать контур для тёплого пола.

Данная статья раскроет все плюсы и минусы каждого вида. Это поможет разобраться в особенностях изделий, и приобрести качественную трубу по приемлемой цене, для укладки в «пирог» тёплого пола в частном доме или квартире.

Содержание

1. Характеристики труб для водяного тёплого пола
2. Какие трубы подходят для тёплого пола?
3. Полимерные
4. Металлические
5. Металлопластиковые
6. Как рассчитать длину трубы для тёплого пола?
7. Подбор оптимального диаметра
8. Какую трубу лучше применять для теплого пола?
9. Рейтинг производителей

Характеристики труб для водяного тёплого пола

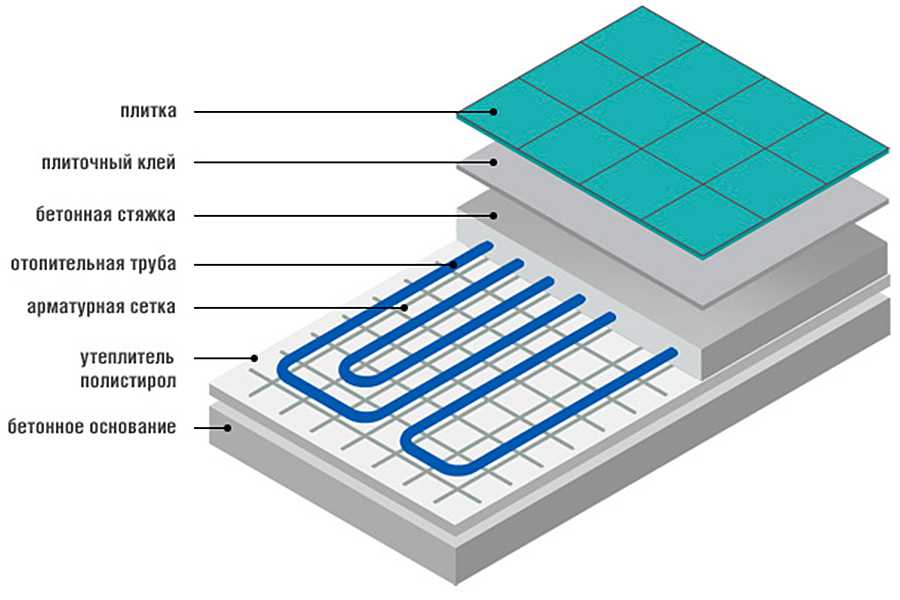

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Важно! Запрещено применение стандартных водопроводных труб ПВХ.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки. Не маловажное значение играет эластичность контура — он должен легко сгибаться.

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

К сведению! Трубопровод для нагревательных водяных полов обязательно должен иметь маркировку, разрешающую их использование в греющих полах.

Какие трубы подходят для тёплого пола?

Контуры производятся из различного материала, на прочность и стоимость влияют его  особенности и характеристики. Каждая модель имеет положительные и отрицательные стороны.

Полимерные

Полимер — распространённый материал, из него изготавливается несколько видов труб для водяных нагревательных полов. Он химически нейтрален, что делает его устойчивей к высоким температурам, до +95 градусам.

К сведению! На полимерных трубах, которые предназначены для укладки в водяные тёплые полы ставится маркировка PN 10. При её наличии, температурный максимум для такого трубопровода 55 градусов.

Полимерные трубы бывают нескольких видов:

1. Из сшитого полиэтилена — новый тип полиэтилена, в нём молекулы соединены между собой поперечными связями. В итоге, материал получается с устойчивой структурой, и с улучшенными качественными характеристиками.

Рассмотрим его свойства:

• не подвержен коррозии и действию химикатов;
• эластичен — трубы из него гибкие, и легко гнутся под любым углом, без использования специального оборудования;
• имеет повышенную устойчивость к резким перепадам температуры;
• изделия имеет небольшой коэффициент шероховатости внутри — это уменьшает гидравлическое сопротивление.

К сведению! Змеевик из сшитого полиэтилена обладает структурной памятью — при нагреве изделие приобретает изначальную форму.

Данный трубопровод выпускается нескольких видов — это зависит от сшивочной технологии:

• PEX-a — сшивка пероксидная, осуществляется нагрев полиэтилена под повышенным давлением в присутствии с пероксидами, полученный материал прочен и эластичен, он способен выдержать нагрев до 95 градусов;
• PEX-b — сшивка производится по силановой технологии, на полиэтилен оказывается воздействие химикатами, чаще силаном, что придаёт устойчивость к окислению, и делает его жёстким;
• PEX-c — готовое изделие облучается электронами, на российском рынке используется мало;
• PEX-d — азотные, процесс производства данного вида сложный, поэтому он не распространён.

Все виды труб PEX возможно использовать для системы «тёплый пол». Однако, более популярны — PEX-b и PEX-c, так как они эластичней и имеют небольшой угол изгиба. А PEX-a обладает повышенной степенью сшивки, поэтому для укладки требуется специальное оборудование. Кроме того, стоит эта модель намного больше своих аналогов.

2. Полиэтиленовые с повышенной термостойкостью PE-RT — модифицированный вид, основной компонент — октен. Отличие данного материала от труб PEX — он бесшовный, нет надобности его дополнительно сшивать, так как структура имеет устойчивую молекулярную решётку.

Устройство со змеевиком PE-RT работает бесшумно, даже при прохождении по нему теплоносителя под сильным давлением. Способно выдерживать высокие отрицательные температуры. Срок эксплуатации термостойкого полиэтилена исчисляется несколькими десятками лет.

Такой ПЭ хорошо переносит высокие температуры и повышенное давление, но не длительное время. Кроме того, он не способен противостоять агрессивным веществам и не имеет структурную память.

Однако PE-RT всё чаще укладывается в «пирог» нагревательного водяного пола, в следствии доступности по ценовому показателю.

3. Полипропиленовые — обладают массой достоинств и предназначены для водопроводов и радиаторного отопления. А вот использовать в тёплых полах нельзя, так как у них:

• небольшая длина — этого не достаточно для петель пола;
• плохая пластичность — практически невозможно изогнуть под нужным углом;
• невысокая теплопроводность — сложно обеспечить необходимый теплообмен между контуром и поверхностью пола.

Кроме того, они подвержены термическому расширению, даже армированные — при заливке стяжки трубы будут испытывать повышенное внутреннее давление, что скажется на их долговечности.

Поэтому, несмотря даже на невысокую цену полипропиленовых труб, их не рекомендовано класть в конструкцию тёплых водяных полов, но если вы все таки решили произвести монтаж с помощью полипропиленовых материалов, читайте статью как лучше всего произвести укладку.

Металлические

Трубы из металла выпускаются:

• Медные — применяются не часто. Во-первых, стоимость медных труб для теплого пола намного выше других моделей. А во-вторых, укладка медного трубопровода довольно сложный процесс, и без специализированного оборудования и строгого соблюдения технологических правил не обойтись. То есть, сделать самостоятельно водяной пол из этих труб не получится.

Однако стоит отметить, что медные змеевики имеют идеальные характеристики для размещения в «пироге» водяного тёплого пола. Так как, медь:

• отличный проводник тепла — обеспечит высокую теплоотдачу;
• долговечна и не подвержена коррозии;
• пластична — при правильном соблюдении технологии, радиус изгиба может быть минимальным;
• имеет высокую механическую прочность, и не боится высоких температур.

К сведению! Многие производители покрывают изделие сверху полимерной плёнкой, что оберегает его от агрессивного воздействия химикатов находящихся в бетонном растворе стяжки.

• Гофрированные из нержавеющей стали — на рынке данный вид появился недавно, но уже зарекомендовал себя с положительной стороны. Так как, трубы сделаны из нержавеющего металла, то коррозии они не подвержены. Кроме того, оснащаются дополнительным защитным полимерным покрытием.

Стоит отметить хорошую гибкость трубопровода и способность удерживать заложенный изгиб, что важно при укладке сложной схемы. Помимо этого, за счёт гибкости изделия, полностью исключён перелом контура.

Нельзя не сказать и об устойчивости гофротруб к различным видам воздействия: механическим, температурным и химическим.

Выпускаются трубы в бухтах, длиной 30 или 50 метров. Этого не всегда достаточно, чтобы сделать цельную петлю. Однако, способ соединения данных труб фитингами настолько совершенен, что узлы можно размещать под стяжкой. Это единственный вид трубопровода, участки стыковки которых разрешено заливать бетонным раствором.

Цена на данную модель достаточно высокая, поэтому и укладка гофры в тёплых полах не популярна.

К сведению! Стальные трубы ВГП — категорически нельзя применять при монтаже тёплых водяных полов.

Металлопластиковые

Металлопластиковый трубопровод — цельносварной, соединяется лазером или ультразвуком. Этот вид часто используется в конструкциях греющих полов. Одна из причин — отличная гибкость пластика, его легко изогнуть даже без нагревания. Он прочен, устойчив к перепадам температуры и экологически безопасен.

В продажу изделие поступает в бутах до 50 метров, это позволяет стелить цельные петли в небольших помещениях. Для больших площадей буты поставляются с контуром до 90 метров.

Пластиковый трубопровод с металлической прослойкой — многослойная конструкция, состоит из:

• внутреннего слоя — сшитый полиэтилен;
• металлизированного — алюминиевая фольга разной толщины;
• наружного — тонкое полимерное покрытие для защиты от механических повреждений.

К сведению! Такая металлизированная конструкция не допускает образование коррозии, так как внутри поверхность гладкая, что не способствует отложениям и снижает гидросопротивление.

Разнообразие соединяющих фитингов для металлопластиковых труб, делает укладку лёгкой и быстрой. А при соблюдении правил при монтаже и эксплуатации, изделие прослужит больше 50 лет.

Ещё одно преимущество металлопластиковых изделий — высокая теплопроводность, в сравнении со шлангом из сшитого полиэтилена, что позволяет быстро прогревать поверхность. Недостаток — возможность залома трубопровода, при этом потребуется удалить данный участок изделия, так как отсутствует свойство восстанавливать форму.

Как рассчитать длину трубы для тёплого пола?

Определять размер контура для водяного пола следует ещё при проектировании конструкции. Длина его зависит от укладочного шага. Стандартный шаг колеблется от 100 до 300 мм.

Наиболее простой метод вычислить длину трубопровода — взять средний показатель, на 1 м2 — 5 метров контура, при  шаге 200 мм.

Более точный способ — использовать формулу

L = S / N * 1,1, где:

L — длина контура;

S — площадь помещения;

N — укладочный шаг;

1. 1 — запас изделия для поворота.

Расчёт для каждой петли пола необходимо делать отдельно, а потом сложить все показатели. Кроме того, следует не забыть добавить расстояние от пола до коллектора.

К сведению! Если полученный результат превышает допустимый размер контура — 120 метров, то помещение нужно разделить на несколько петель.

Облегчить процесс расчёта можно используя онлайн-калькулятор для определения длины трубопровода.

Подбор оптимального диаметра

Выбирая диаметр контура, следует отталкиваться от протяжённости петли и теплопроводимости материала. Распространённые размеры, применяющиеся при сооружении тёплых полов — 16, 20 и 25 мм.

Определяя диаметр изделия, надо учитывать следующие моменты:

• чем меньше диаметр труб, тем увеличивается гидросопротивление, а уровень теплообмена понижается;
•  чем больше сечение, тем необходимо делать толще стяжку, при этом повышается нагрузка на перекрытия и уменьшается высота потолка.

Важно! Если длина не соответствует диаметру контура, то это может привести к превышению гидросопротивления над техническими возможностями циркуляционного насоса.

При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм.

Выбирая диаметр изделия обязательно нужно учитывать уровень теплоотдачи трубного материала. При укладке медного или металлопластикового змеевика, лучше использовать контур сечением — 14 или 16 мм. При применении полимерных труб — 20 или 25 мм.

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы.

Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

• соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
• процесс монтажа не продолжительный;
• трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

К сведению! При сооружении тёплых полов нельзя использовать тяжёлые стальные трубы, они увеличат нагрузку на перекрытия.

Рейтинг производителей

Помимо характеристик, выбирая трубное изделие, необходимо обращать внимание на марку и производителя. Лучше отдавать предпочтение проверенным брендам, которые пользуются популярностью на рынке.

К основным и хорошо зарекомендовавшим себя производителям относятся:

1. Rehau — страна производитель Германия. Специализируется на выпуске труб PEX для тёплых полов и водоснабжения, с шумопоглощающими свойствами и антикислородным барьером. Фирма производит продукцию нескольких серий, которые различаются по цвету: белые, красные, оранжевые. Гарантийный срок эксплуатации 10 лет, а при правильном использовании будет работать более 50 лет. Изделия данного бренда имеют высокую теплоизоляцию, прочность и эластичностью.
2. Sanext (Италия) — выпускает многослойные контуры PEX. Они обладают защитными свойствами от шума и проникновения газа. Гарантийный срок — 10 лет. Допустимый изгибочный диаметр — 10 см. Компания обещает бесперебойную работу контура до 50 лет.
3. Uponor — производитель Финляндия. Ассортимент огромен — металлопластиковая и полиэтиленовая арматурная продукция, которая не подвержена коррозии и разрушению под действием химикатов. Защитные слои оберегают трубы от механического воздействия.
4. Emmeti (Италия) — производит металлопластиковые и PEX-полиэтиленые трубы. Фирма осуществляет контроль за технологическим процессом, вся продукция имеет сертификаты соответствия качества.
5. Valtec — совместное производство Италия и Россия. Компания выпускает комплекты для обычных условий, а также разработала арматуру под нестандартные помещения. Наборы от данного бренда для тёплых полов легко установить собственными силами. Продукция — отличный теплопроводник и не поддаётся воздействию химикатов.

Приобретение качественного материала гарантирует эффективное и долговечное функционирование тёплого пола. Кроме того, при правильном выборе вы сможете создать экономичную и внешне эстетичную половую обогревательную систему в квартире.

Трубы для теплого водяного пола — какие же использовать лучше?

Системы теплых полов все настойчивее входят в жизнь современного человека.

Их преимущества неоспоримы — это и эффективный способ обогрева и возможность реализовать любые дизайнерские замыслы. Используют такие системы по-разному.

В теплых регионах — в качестве основной системы отопления, в северных и арктических как дополнительный источник тепла, создающий в доме комфорт и уют.

Наиболее распространенным вариантом обустройства системы теплого поля является система на основе водяного теплоносителя с использованием труб различных типоразмеров. При выборе материала, из которого изготовлены трубы необходимо ознакомиться с их основными характеристиками.

Содержание

• 1 Требования, предъявляемые к трубам
• 2 Какие трубы лучше использовать для водяного теплого пола?
  • 2.1 Медные трубы
  • 2.2 Металлопластиковые трубы
  • 2. 3 Гофрированная труба из нержавеющей стали
  • 2.4 Трубы на основе сшитого полиэтилена
• 3 Расчет длины и принцип укладки труб

Требования, предъявляемые к трубам

Несмотря на кажущуюся простоту, выбор и монтаж труб для организации системы теплого пола — занятие не из простых. Здесь существует ряд эксплуатационных требований, предъявляемых к используемым в контуре водяного пола материалам:

1. Прочность и долговечность. Подавляющее большинство теплых полов реализованы на основе бетонной стяжки. Это предполагает безревизионную эксплуатацию труб в течение длительного времени, сопоставимого со сроком службы самого жилого строения. Поэтому необходимо применение материала, полностью исключающего появление коррозии, зарастание внутренней поверхности солевыми отложениями и накипью.

Внимание! Применение в системе теплого пола металлических водопроводных труб категорически запрещено из-за их повышенной массы и сварного способа изготовления, не обладающего достаточной надежностью.

2. Отсутствие соединений в контуре. Водяной контур теплого пола должен изготавливаться из цельного куска трубы. Любое соединение является потенциальным местом разрыва. В данном случае разрыв контура в бетонной стяжке повлечет за собой печальные последствия в виде трудоемкой операции по монтажу стяжки вместе со всем контуром и укладке нового материала.
3. Качественный материал. Из множества производителей, выпускающих трубы для теплых полов необходимо выбирать проверенного, с наличием всех необходимых сертификатов. Качественные материалы, применяемые в производстве труб, имеют минимальную термическую деформацию и при этом хороший коэффициент теплопроводности. Приобретая некачественную продукцию, заказчик рискует оказаться в ситуации, когда трубы просто расплавятся от постоянного воздействия горячего теплоносителя.
4. Внутренняя поверхность трубы должна быть идеально гладкой. Это предотвращает оседание накипи и уменьшает гидравлическое сопротивление, что увеличивает срок службы насоса.
   Также этот параметр является гарантией отсутствия шума в процессе перемещения теплоносителя по водяному контуру.
5. Диаметр трубы. Для оптимальной теплоэффективности теплого пола необходимо подобрать диаметр, соответствующий площади помещения. Чем большую длину имеет контур, тем шире должна быть труба, иначе насос будет плохо справляться со своей задачей и равномерного прогрева пола добиться не удастся.

Какие трубы лучше использовать для водяного теплого пола?

Материалы, которые применяются в производстве труб для систем теплых полов очень многообразны. Это и классический металл, и более современные пластиковые аналоги.

Медные трубы

Пожалуй, самый оптимальный вид труб для монтажа теплых полов, но в то же время самый дорогой. Преимущества этого варианта следующие:

• Медь является одним из лучших проводников тепла, поэтому использование медных труб является гарантией максимальной теплоотдачи водяного контура.
• Медь обладает высокой, почти абсолютной устойчивостью к коррозии, поэтому гарантирует долговечную и безукоризненную эксплуатацию.
• Медь — очень пластичный материал. При наличии специальных инструментов и некоторого навыка, можно с легкостью монтировать самый сложный контур для помещения без опаски разрыва материала.
• Благодаря опять же пластичности, медные трубы с легкостью переносят термические и другие временные деформации.
• Большинство производителей покрывают медные трубы специальным полимером, что обеспечивает еще большую защиту от агрессивной цементной среды в стяжке.

Недостатки у медных труб только монтажные, никак не влияющие на эксплуатацию.

Устройство контура теплого пола из медных труб требует наличия определенного навыка работы с этим материалом и применение специальных инструментов, что затрудняет их монтаж собственными силами.

Стоимость теплого пола из медных труб будет в 2-3 раза выше, чем при использовании других материалов.

Металлопластиковые трубы

По характеристикам схожи с медными, но менее дорогие. Наиболее часто используемый материал в теплых полах. Преимуществ у металлопластика не меньше, чем у меди:

• Долговечность. Благодаря многослойному строению трубы, с наружным пластиковым покрытием, такие трубы отлично противостоят коррозии и выдерживают эксплуатацию в течение 50-70 лет.
• Экологичность. Материал изготовления труб не вступает в реакцию с любыми веществами, которые могут содержаться в воде.
• Небольшой вес металлопластика является преимуществом даже по сравнению с медными трубами. Благодаря этому такие трубы оптимальны для монтажа теплого пола в межэтажных перекрытиях.
• Также, как и медные, металлопластиковые трубы обладают отличной гибкостью, что позволяет использовать их в абсолютно любых помещениях.
• Отличная шумоизоляция. Благодаря многослойной структуре, обладают хорошим коэффициентом звукопоглощения.

Недостатки:

• Основной недостаток кроется в уязвимом соединении с фитингами. Обычно используется соединение, при котором диаметр трубы больше, чем внутренний диаметр фитингов. Из-за этого появляются солевые отложения в местах соединений, которые необходимо периодически удалять.
• Низкая температура горения, которая составляет около 130 градусов. Но для использования в теплых полах это не критично.

Важно: приобретать металлопластиковые трубы необходимо у проверенных поставщиков. Некачественный материал под воздействием высоких температур может расслоиться, что приведет к повреждению трубы и появлению течи.

Гофрированная труба из нержавеющей стали

Данный материал появился совсем недавно и хорошо зарекомендовал себя в монтаже теплых полов. Основные плюсы в использовании:

• Труба выполнена из нержавеющей стали, что исключает появление коррозии. Кроме этого, некоторые производители дополнительно покрывают материал слоем инертного пластика.
• Обладает исключительной гибкостью благодаря гофрированной структуре, при этом отлично удерживают заданный изгиб.
• Высокая механическая прочность. Даже на изгибе чрезвычайно сложно поддаются деформации, что является преимуществом перед изделиями из пластика.
• Высокая устойчивость к самым разным нагрузкам — давлению, температуре. Производители рекомендуют использовать данный материал даже в промышленных установках.
• Простота монтажа. В отличие от медной и металлопластиковой трубы, просты в укладке и стыковке. Наличие самых разнообразных стыковочных фитингов позволяет осуществить надежный монтаж в самые короткие сроки.

Не лишены гофрированные трубы и недостатков:

• Длина трубы не превышает 50 м. Поэтому при монтаже теплого пола на большой площади необходима укладка нескольких отдельных контуров, подключенных к одному коллектору.
• Высокая стоимость. Из-за «современности» материала, стоимость материала сравнима со стоимостью медной трубы.

Трубы на основе сшитого полиэтилена

Для их производства используется специальным образом модернизированный на молекулярном уровне полиэтилен.

Благодаря поперечным связям между цепочками молекул, классический, легко деформируемый полиэтилен приобретает

прочность и стабильность формы, не теряя своей эластичности.

Является отличным вариантом для использования в теплых полах благодаря своим преимуществам:

• Широкий диапазон эксплуатационных температур — от 0 до 95 градусов.
• Устойчивость к плавлению и горению. плавиться полиэтилен начинает при температуре 150 градусов, а вот загореться может только при 400.
• Отлично переносят перепады давления до 10 атмосфер. При этом никаких повреждений, даже на молекулярном уровне не происходит.
• Сшитый полиэтилен чрезвычайно пластичен. Даже если несколько раз перегнуть трубу в одном месте, после нагрева она примет первоначальную форму.
• Высокая стойкость к коррозии. ПЭТ трубы не восприимчивы к агрессивным средам, химическим и биологическим веществам, грибкам и микроорганизмам.
• Экологичность. Материал не выделяет в атмосферу абсолютно никаких вредных веществ. При горении разлагается на воду и углекислый газ, абсолютно безвредные для организмов.

Недостатки ПЭТ труб:

• Материал восприимчив к длительному воздействию солнечных лучей. Для использования в теплых полах этот недостаток не имеет значения.
• При повреждении верхнего антидиффузного слоя, внутрь материала может попасть кислород, что снизит долговечность данного участка трубы.

Важно: вышеперечисленные виды труб, используемые при монтаже теплых полов, являются наиболее распространенными и рекомендованными к применению.

Хотя на практике зачастую используют и другие материалы, например, железные или полипропиленовые трубы, что категорически недопустимо.

Расчет длины и принцип укладки труб

После выбора типа трубы для монтажа теплого пола, необходимо сделать предварительный расчет длины и шага укладки.

Шаг укладки зависит от многих параметров, которые рассчитываются с помощью специальных программ или специалистами. Это общие теплопотери помещения, степень утепления пола, температура подаваемой воды и другие.

Для среднестатистической квартиры принято укладывать трубу, диаметров 18 мм через каждые 15-20 см. При большем промежутке между рядами пол будет прогреваться неравномерно, при меньшем — использование материала не экономично.

Для укладки трубы используют 2 варианта:

1. Змейка. Вариант, при котором труба идет «змейкой», последовательно от одной стороны комнаты к другой. Не самый удачный способ раскладки, так как во время перемещения воды в трубе, она успевает остывать, отдавая тепло полу, и к финишной стороне доходит уже холодная, что является причиной неравномерного прогрева помещения.
2. Спираль. В этом случае труба укладывается по спирали от стен к центру помещения, а затем, также по спирали, обратно. Способ обеспечивает равномерный прогрев комнаты, наиболее удачен для жилых помещений.

Важно: при планировании теплого пола в помещении необходимо отступить от каждой стены по 20 см. Это позволяет использовать тепловую энергию воды более экономично.

Расчет трубы удобней всего производить с помощью миллиметровой бумаги. На нее наносится план помещения с указанием расставленной стационарной мебели, под которую теплый пол заводить нежелательно. Затем необходимо нарисовать все предполагаемые к прокладке трубы.

В итоге подсчитав их длину на рисунке и умножив на масштаб бумаги, получим необходимую длину. К ней нужно прибавить расстояние до распределительного коллектора и еще примерно метр для монтажа муфт соединения.

Готовый результат необходимо умножить на коэффициент затрачиваемой длины на сгибах. Обычно он составляет 1,3. Полученный результат и есть итоговая длина материала для монтажа теплого пола в помещении.

Монтаж теплого пола в помещении — отличная альтернатива классическому радиаторному отоплению, или дополнение к нему. Правильно спланировав и выбрав необходимый тип материала, вполне можно осуществить эту работу самостоятельно.

Лучистое отопление/охлаждение, подключение к радиатору — FRÄNKISCHE Rohrwerke

Мы предлагаем гибкие решения для труб для лучистого отопления, лучистого охлаждения и подключения к радиатору. Исследуйте сейчас.

• Продукты
• Полезная информация
  • Цельнопластиковые трубы ff-therm® multi Difustop PE-Xa
  • Цельнопластиковые трубы ff-therm® multi Difustop PE-RT
  • alpex-duo® XS / turatec multi® — система многослойных композитных труб
  • ff-therm® multi ML 5 — Дифустоп — пластиковая труба
  • profitherm® AL — многослойная композитная труба
  • многослойная композитная труба alpex F50 PROFI®
• Ролики
• Загрузки
класс=»nav__item»>

• Продукты
• Полезная информация
  • Цельнопластиковые трубы ff-therm® multi Difustop PE-Xa
  • Цельнопластиковые трубы ff-therm® multi Difustop PE-RT
  • alpex-duo® XS / turatec multi® — система многослойных композитных труб
  • ff-therm® multi ML 5 — Дифустоп — пластиковая труба
  • profitherm® AL — многослойная композитная труба
  • многослойная композитная труба alpex F50 PROFI®
• Ролики
• Загрузки
класс=»nav__item»>

Контакты

Брошюры

Композитные и цельнопластиковые трубы для лучистого отопления, лучистого охлаждения и подключения к радиаторам имеют многолетнюю традицию. Мы обеспечиваем вас качественными и гибкими трубами, адаптированными к вашим потребностям и ситуации на строительной площадке, которые отвечают всем требованиям с точки зрения удобства монтажа, качества и эксплуатационной надежности.

Наши гибкие трубы идеально подходят для полов с подогревом, панельного отопления, лучистого охлаждения и подключения к радиаторам. Наши продукты могут быть установлены с использованием резьбовых соединений (все размеры) и проверенных пресс-фитингов и вставных фитингов (только размеры 16 и 20).

Продукты

Продукт/компонент

ff-therm® multi PE-Xa — пластиковая труба

Продукт/компонент

ff-therm® multi Difustop® PE-RT — пластиковая труба

Продукт/компонент

Фитинг alpex-duo® XS

Продукт/компонент

Труба alpex-duo® XS / turatec multi®

Все продукты

Цельнопластиковые трубы ff-therm® multi Difustop PE-Xa

Трубы ff-therm multi Difustop из полиэтилена PE-Xa чрезвычайно надежны. Специальная сшивка в солевой ванне обеспечивает степень сшивки более 75 %. Специальные стабилизаторы старения сохраняют эластичность трубы и обеспечивают высокую термостойкость. Цельнопластиковая труба ff-therm multi Difustop PE-Xa в основном используется для монтажа систем напольного отопления и проста в установке благодаря своей гибкости.

Цельнопластиковые трубы ff-therm® multi Difustop PE-RT

Трубы ff-therm multi Difustop из PE-RT особенно подходят для систем отопления. Его уникальная молекулярная структура придает нагревательной трубе из сшитого PE-RT высокую упругость, а также высокую устойчивость к усталости и растрескиванию под напряжением. Цельнопластиковая труба ff-therm multi Difustop PE-RT преимущественно используется для монтажа систем напольного отопления и проста в установке благодаря своей гибкости.

alpex-duo® XS / turatec multi® — система многослойных композитных труб

alpex-duo XS / turatec multi — многослойная композитная труба

alpex-duo XS и turatec multi — многослойные композитные трубы, изготовленные из высококачественных материалов внутренняя труба изготавливается из сшитого (PE-X) или несшитого полиэтилена (PE-RT) в зависимости от необходимости, сердцевина из гибкого алюминия, а внешняя труба из термостабилизированного полиэтилена (PE) . Независимо от того, используются ли они в системах питьевого водоснабжения или отопления, всегда правильным выбором будут многослойные трубы для системы alpex-duo диаметром от 16 до 32 мм.

Фитинги alpex-duo XS

Фитинги alpex-duo XS предоставляют специалистам подходящее решение для любой монтажной ситуации. Фитинг с оптимизированным потоком имеет функцию утечки и изготовлен из высокоэффективного пластика PPSU или латуни, не содержащей свинца, устойчивой к обесцинкованию. Все компоненты системы доступны в размерах от 16 до 32 мм и обеспечивают простую, надежную и перспективную установку.

ff-therm® multi ML 5 — Дифустоп — пластиковая трубка

Специальный процесс экструзии позволяет производить трубу ff-therm ML5 Difustop за одну стадию, при этом специальный слой клея используется для прочного и надежного соединения внутреннего PE-Xb и внешнего слоя PE с сердцевиной EVOH диффузия кислорода барьерный слой. Благодаря технологии производства и своим свойствам трубы ff-therm ML5 Difustop обладают высокой устойчивостью к деформациям и различным видам нагрузок. Специальные антивозрастные присадки и стабилизаторы сохраняют пластичность труб и обеспечивают высокую термическую стабильность.

profitherm® AL — многослойная композитная труба

Эта система многослойных композитных труб, специально оптимизированная для систем лучистого отопления и охлаждения, содержит чрезвычайно тонкий алюминиевый слой, отвечающий всем требованиям в отношении стабильности. Гибкая многослойная композитная труба profitherm AL может быть легко использована в любой системе лучистого отопления и гарантирует надежную работу. Внутренний и наружный слои трубы изготовлены из полиэтилена повышенной термостойкости (PE-RT), а внутренний слой сердцевины выполнен из алюминия, сваренного встык (PE-RT/AL/PE-RT). Эти три слоя прочно соединены между собой специальным клеем, разработанным для самых высоких требований, превосходной надежности и чрезвычайной долговечности.

Многослойная композитная труба alpex F50 PROFI®

Композитные трубы alpex F50 PROFI различных конструкций отличаются высочайшим качеством, гибкостью и практичностью. AL/PE-RT) для систем питьевого водоснабжения и отопления. Сочетание, обеспечивающее идеальную обработку и превосходную эксплуатационную надежность. Будь то гибкие спиральные трубы, стабильные прямые трубы, предизолированные многослойные композитные трубы или трубы с защитной оболочкой — установка проста и экономит время!

Видео

• FRÄNKISCHE Building Technology — Производство…
• Семейство alpex и система profi-air

Больше видео можно найти здесь

Загрузки

Основной каталог alpex-duo XS — alpex L — alpex-plus 2022
Каталог

Описание изделия alpex-duo XS
Информация о продукте

Другие загрузки можно найти здесь

Обнаружение труб напольного отопления — Георадарные исследования Sandberg

Наши георадарные исследования обеспечивают быстрое и эффективное средство неразрушающего контроля для обнаружения труб напольного отопления. Мы можем обнаружить и локализовать как металлические, так и пластиковые трубы. Найдите, прежде чем резать или сверлить!

Использование напольного отопления в последние годы становится все более популярным. Низкие эксплуатационные расходы, отсутствие необходимости в радиаторах и комфортная среда — вот некоторые из основных преимуществ.

Однако, если в дальнейшем потребуется просверлить плиту пола (например, для крепления, проходки и т. д.), необходимо определить положение труб напольного отопления, чтобы избежать их повреждения. Это может быть сложно, особенно если трубы пластиковые.

С помощью георадара (GPR) мы можем определить местонахождение труб напольного отопления, как металлических, так и пластиковых, которые используются в большинстве систем напольного отопления. Это связано с тем, что георадар обнаруживает изменения в недрах и, следовательно, может определять местонахождение металлических и неметаллических труб. Результаты нашего исследования могут быть нанесены на чертеж САПР или, в большинстве случаев, можно интерпретировать данные георадара в режиме реального времени и отметить положение труб на месте.

Типовой монтаж трубы теплого пола перед нанесением стяжки.

Трубы теплого пола обычно укладываются в стяжку бетонного пола. Однако мы также сталкивались с трубами напольного отопления, залитыми непосредственно в конструкционную бетонную плиту (в Физическом корпусе Университетского колледжа Лондона). Это усложняет размещение труб отопления, так как их необходимо отличать от арматуры перекрытия.

Одним из основных преимуществ георадара является то, что обученный георадар может интерпретировать данные как вид псевдопоперечного сечения, часто в режиме реального времени. Для этого конкретного исследования мы смогли интерпретировать данные и провести различие между арматурой и трубами. Мы разметили положение труб отопления на месте, и подрядчики по отделке смогли безопасно просверлить их крепления, минуя трубы.

Радиолокационная диаграмма, показывающая обнаруженные трубы теплого пола (обозначены красными точками).

Обследование площадки

Георадар может использоваться для локального обнаружения труб напольного отопления (например, для крепления одного пола или проникновения в пол) или на большей площади.
