Какие трубы лучше для теплого пола металлопластик или полипропилен: Какие трубы для теплого пола лучше и удобнее применять

Трубы для теплого водяного пола

Содержание

• Металлопластиковые трубы для теплого пола:
• Полипропиленовые трубы для теплого пола:
• Медные трубы для теплого пола:
• Трубы для теплого пола видео:

Трубы для теплых полов должны иметь свойства противостоять высоким температурам, и обладать определенной гибкостью, чтобы была возможность уложить по спирали. Существуют трубы из таких материалов как металлопластик, полипропилен и медь.

Теплый пол

Металлопластиковые трубы для теплого пола:

Труба имеет гладкую пластиковую оболочку и алюминиевая изнутри. За счет этих элементов, на трубах не образовывается конденсат, и они не подвергаются механическим повреждениям. Алюминиевая внутренняя труба придает прочность и сохраняет форму приобретенного изгиба.

Металлопластиковая труба

Главная черта металлопластиковых труб – это способность удерживать заданную форму, но при сильных изгибах существует риск образования трещин. Присутствует и следующий недостаток: трубы в разных частях имеют не одинаковое расширение, а это влечет к расслоению и в дальнейшем образуется течь.

Металлопластиковые трубы следует регулярно проверять, и не рекомендуется их укладывать под бетонную стяжку, лучше в данной ситуации применить легко снимающееся покрытие пола. Присутствует и другой недостаток – на резьбе фитингов появляется накипь.

Укладка производится без методов сварки и разогрева, соединение выполняется при помощи обжимных колец и фитингов. Для сборки обычно используются пресс-клещи, опрессовщики и ножницы.

Полипропиленовые трубы для теплого пола:

Цена этих труб недорогая, но применяются нечасто. Вся проблема заключается в угле изгиба. Радиус сгибания трубы составляет 8 диаметров, поэтому не стоит усердно делать большой угол. При таких характеристиках не получится производить монтаж с плотной частотой, что значительно повлияет на комфортную температуру пола.

Полипропиленовая труба

В случае укладки теплых полов под бетонную стяжку, в трубах не должно быть много стыков. Рекомендуется сократить соединения до минимума. Правда, с полипропиленом осуществить минимум стыков не получится из-за маленькой гибкости.

Такие трубы не обладают высокими характеристиками по теплоотдаче.

Эксплуатационная температура составляет выше 15 градусов. Для увеличения количества тепла, необходимо изделие подключить к системе обратной подачи. Трубы не могут нагревать пол должным образом, если вода недостаточно теплая, поэтому производить монтаж в обычных многоэтажных домах не стоит.

Соединение производится методом сварки фитингов. Этот способ обеспечивает надежность стыку.

Медные трубы для теплого пола:

Идеальный вариант для теплого пола. Существенным недостатком является высокая цена. Для обустройства пола необходимо большое количество материала. Особенности медных труб заключаются в повышенной теплоотдаче, гибкости, стойкости к механическим ударам и нагрузкам. Они устойчивы к перепадам давления. Для укладки необходимо приобрести оборудование под названием – трубогиб.

Медная труба

Трубы для теплого пола видео:

Выбор трубы для теплого пола

А уже после того как Вы решили монтировать себе водяной пол, нужно определиться из каких труб он будет собираться. Так как же сделать правильный выбор, установить качество, чтобы потом не было мучительно больно и дорого вскрывать дорогую плитку или паркет и менять трубы. И при этом не переплачивать?

В отличие от электрических теплых полов водяные сложнее в монтаже, но гораздо более экономичны в использовании. Надо только правильно спроектировать систему, не допустить ошибок в монтаже и выбрать качественный материал.

Что мы с Вами выбираем:

• Долговечность.
• Теплопроводность.
• Прочность.
• Особенности монтажа.
• Эксплуатационные характеристики.
• Репутация и страна производителя.
• Соотношение цена-качество.

Для изготовления труб используются самые различные материалы полипропилен, металлопластик и даже медь. Диаметр таких труб обычно от 16 до 20 мм.

Первый вариант — это медь

Несмотря на развитие технологий и появление новых материалов медь до сих пор применяется во многих системах отопления. Трубы из меди довольно гибкие и устойчивы к коррозии. А также они не лопнут и не расплавятся. Правда при применении таких труб нужно соблюдать строгие условия эксплуатации, а также повышенные требования к теплоносителю. Материал чувствителен к изменениям химического состава и если теплоноситель создает щелочную или кислую среду срок эксплуатации данного материала может сократиться вдвое. Также присутствуют небольшие особенности при монтаже.

Вариант второй — металлопластиковые трубя для теплого пола

Еще один очень популярный материал для теплого пола и его преимущества:

• Устойчивость к коррозии.

• Большой срок эксплуатации.

• Стойкость к химическим воздействиям теплоносителя.

• Малый вес.

• Экологичность.

• Отсутствие отложений внутри трубы.

• Относительная простота монтажа.

И вот казалось бы идеальный материал для прокладки теплого пола, но к сожалению металлопластиковые трубы при укладке именно в теплый пол имеет один существенный недостаток — это постоянное расширение при нагреве и сужение при охлаждении алюминиевого слоя, который при таких режимах просто лопается и нарушает целостность самой трубы.

Третий вариант труб для теплого пола — это полипропилен.

Казалось бы отличный вариант для отопления: экологичный, недорогой, износостойкий и не боится перепадов температур.

Но! При монтаже контура он неудобен.

Примерный радиус изгиба трубы 8-9 диаметров, что неудобно при наматывании петель. У сшитого полиэтилена примерно 5.

Самый популярный диаметр 16 мм (это минимум) можно уложить с расстоянием 128 мм. В большинстве случаев это недостаточно для равномерного прогрева и обеспечения нужной тепловой мощности.

Также существуют ограничения по температуре воздуха при монтаже, не ниже 15 градусов цельсия.

И последний вариант —

труба из сшитого полиэтилена.

Полиэтиленом называется материал, состоящий из углеводородных молекул, которые между собой не связаны. Разработка и применение новых технологий позволило эти молекулы соединить с помощью взаимодействия атомов углерода и водорода.

В итоге нашел свое применение такой материал, который получил название поперечно сшитым полиэтиленом (Pex).

При прохождении обработки под высоким давлением увеличивается прочность и появляются новые молекулярные связи. Данной технологии уже примерно 40 лет, но популярность сшитый полиэтилен приобрел только недавно. Материал не стирается, не трескается, прочен в соединениях и устойчив к температурным перепадам.

Во многом свойства материалов зависят от качества сшивки, поэтому желательно выбирать продукцию с плотностью сшивки от 60%.

Итак преимущества сшитого полиэтилена:

Работа в диапазоне температур от 0 до 95 °C.

• Повышенная температура плавления 150 °C и горения 150 °C.

• «Память материала» Если труба деформируется, то при нагреве, допустим строительным феном материал принимает исходную форму.

• Устойчивы к перепадам давления.

• Пластичность и гибкость, не ломается даже при неоднократных сгибах в одном и том же месте.

• Биологическая и химическая стойкость. Трубы гладкие внутри и не способствуют отложениям, а также образованию грибков.

• Не выделяет в атмосферу вредных веществ и полностью безопасен для человека.

Трубы из сшитого полиэтилена просты в монтаже и не требуют покупки дорогостоящего оборудования. При установке и транспортировке нужно бережно обращаться с защитным слоем, который не дает кислороду проникнуть внутрь трубы. Повреждение этого слоя может отразиться на сроке эксплуатации.

Так что же лучше?

Для укладки теплого пола в большинстве случаев выбирают

металлопластик и сшитый полиэтилен.

Мы рекомендуем использовать трубы из полиэтилена. А решать конечно же Вам!

Полипропиленовые или пластиковые трубы – что лучше? Сравнительный обзор

Часто для монтажа систем отопления, горячего и холодного водоснабжения домашние сантехники предпочитают выбирать трубы из металла или полипропилена. Каждый из этих продуктов имеет свои преимущества. Оба характеризуются высокой прочностью, коррозионной стойкостью и гибкостью. Но какой вариант лучше?

В этой статье мы попытаемся разобраться, что лучше взять для самостоятельного монтажа трубопроводов различного назначения – полипропиленовые или металлопластиковые трубы, учитывая их технические характеристики и особенности.

Представленная нами информация дополнена наглядными фото и подробными видео с обзором отличий и особенностей монтажа трубопровода из металлопластика и полипропилена.

Содержание статьи:

• Особенности пластиковых труб
• Характеристики изделий из полипропилена
• Сравнение металла и полипропилена
  • Критерий №1 — эксплуатационные характеристики трубы
  • Критерий №2 — рабочие температуры
  • Критерий №3 — способы монтажа
• Выводы и полезное видео по теме

Особенности пластиковых труб

Изделия из алюминиево-полиэтиленового металлопластика сочетают в себе лучшие стороны пластика и металла. Сравнивая их с полипропиленовым конкурентом, следует понимать, что цена за погонный метр в обоих случаях примерно одинакова.

Однако намного дороже тех, что используются при монтаже трубопроводов из ППР.

Металлопластиковая труба (PEX-AL-PEX) состоит из двух слоев «сшитого» полиэтилена и армирующего алюминиевого слоя толщиной 0,2–0,3 мм, которые соединены между собой клеем

«Сшивание» полиэтилена происходит при его производство на уровне молекул. Там нет ни швов, ни стежков нитей. Существует три основные технологии изготовления этого пластика, указанные в маркировке трубной продукции РЕХ-А, РЕХ-В и РЕХ-С.

Эти нюансы производства не имеют особой разницы в конечных характеристиках трубы. Важнее, чтобы производитель соблюдал саму технологию PEX.

А покупателю на этикетке нужно больше внимания уделять указанному номинальному давлению (PN) и толщине стенки. От этих двух цифр во многом зависит назначение изделия и его эксплуатационные параметры. Подробнее об ассортименте и технических характеристиках металлопластиковых труб мы рассказали .

Тонкий слой алюминия между внутренним и наружным слоями PEX используется для:

• частичной компенсации теплового расширения трубы;
• образование диффузионного барьера.

Сшитый полиэтилен изначально рассчитан на высокие рабочие температуры до +95°С. Однако при нагревании начинает незначительно расширяться. Чтобы компенсировать это расширение, между двумя слоями полиэтилена сделана алюминиевая вкладка. Металл принимает на себя большую часть напряжения, возникающего в полиэтилене, через клеевой слой, не давая пластику слишком сильно расширяться и деформироваться.

Но главная задача алюминия в металлопластике не компенсировать напряжения в полиэтилене, а предотвратить проникновение кислорода из воздуха помещения в трубу

Среди достоинств металлопластиковых трубопроводов стоит выделить:

• отсутствие блуждающих токов;
• постоянство поперечного сечения;
• более низкий уровень шума по сравнению с металлическими аналогами;
• отсутствие расширения пластмасс (провисание труб) в результате нагревания в них воды;
• простота монтажа трубопроводной системы.

Симбиоз металла и пластика способен выдержать кратковременное повышение температуры воды внутри до +115°С. И плюс 95 градусов по Цельсию — для него норма.

Фотогалерея

Фото

Металлопластиковая труба представляет собой конструктивно сложную многослойную систему, каждый слой которой четко выполняет возложенную на него функцию. Разработчики материала постарались сохранить в одном изделии лучшие свойства металла и пластика и снизить отрицательные качества

Трубы из союза металла и полимера отлично подходят для транспортировки сред с температурой до +95ºС. Идеально работают в системах отопления, в которых температура не превышает +70ºС

Производители металлопластиковых труб гарантируют 50 лет безупречной службы своей продукции. Их легко можно укладывать в стяжку или монолитно в стены, не опасаясь, что они выйдут из строя

Несмотря на то, что металлопластиковые трубы уступают по прочности стальным трубам и не радуют жесткостью, аналогичной ПП трубам, открытая прокладка допускается

Для компенсации теплового расширения, присущего всем видам полимерных труб, применяют фитинги, обеспечивающие линейное перемещение трубы с увеличением ее размеров. Слой алюминия в конструкции трубы в значительной степени предотвращает удлинение

С появлением на рынке металлопластиковых труб все остальные варианты практически вытеснены из сферы монтажа водяных теплых полов. Их гибкость позволяет построить змеевик любой сложности с минимальным количеством узлов соединения

Металлопластиковые трубопроводы собираются с использованием компрессионных и пресс-фитингов. Первые затягиваются ключами с усилием, вторые обжимаются пассатижами

Для сооружения трубопровода, особенно если соединения выполнены компрессионными фитингами, не нужен сложный дорогостоящий инструмент. Построить систему без проблем можно и самому

Металлопластиковый вариант трубопровода

Применение металлопластика в системах отопления

Заливка отдельных штроб в стене

Открытая разводка металлопластиковой разводки

Применение термокомпенсаторов

Лучший выбор для теплого пола

Фитинги при сборке металлопластиковых трубопроводов

Строительство трубопроводов своими руками

Металлопластиковые трубы идеально подходят для систем горячего водоснабжения, «теплых полов» и отопления. Благодаря им можно свести к минимуму агрессивное воздействие кислорода на различные гидронасосы, а также котлы и радиаторы отопления.

К отрицательным сторонам металлопластиковых труб относятся:

• старение полиэтилена под воздействием прямых солнечных лучей;
• Необходимость заземляющего устройства для сантехники с металлическим корпусом, апластом является диэлектриком;
• необходимость стягивания арматуры через год после введения трубопроводной системы в эксплуатацию.

Металлопластиковые трубы необходимо прятать за отделкой от прямых солнечных лучей, иначе срок их службы резко сократится. Подтяжка фитингов требуется из-за температурных деформаций трубопровода, полностью избавиться от которых просто невозможно.

И главный недостаток — металлопластик нельзя замораживать. Из-за таких резких перепадов температур он может банально разойтись по швам.

Характеристика полипропиленовых изделий

Если металлопластик по внутренней структуре представляет собой композит из нескольких слоев, то полипропиленовая труба полностью пластиковая.

Единственным исключением являются изделия с армированием в виде перфорированной алюминиевой фольги. И даже слой фольги в них не склеивается с пластиком, как в рассмотренном выше конкуренте, а впаивается в пластик.

Фотогалерея

Фото

Устойчивость ПП труб к влаге, химической и биологической агрессии, жесткость и достаточно высокая прочность послужили основой популярности материала

Качество и характеристики полипропиленовых труб соответствуют санитарным требованиям . Они подходят для перевозки питьевой воды.

Полипропиленовые трубы активно используются в сфере канализационного строительства. Их легче и удобнее монтировать, чем обычные чугунные, гораздо меньше шума

В ассортименте труб ПП, представляемых покупателю, есть серый, белый, зеленый, синий, черный варианты. Цвет связан исключительно с предпочтениями производителя, трубы разных цветов не имеют ограничений по эксплуатации. Исключение составляют черные трубы, они выпускаются с УФ-защитой

Полипропиленовые трубопроводы изготавливаются с неразъемными соединениями. При сборке используется сварочный аппарат под названием «утюг»

Водопроводы и системы отопления сооружаются из полипропилена в частных домах и городских квартирах. Для транспортировки теплоносителя и ГВС собираются из труб с алюминиевой прослойкой в ​​конструкции

В продаже есть все необходимые детали для монтажа систем отопления, горячего и холодного водоснабжения из полипропилена. Вы можете купить фитинги и запорную арматуру для труб.

Полипропиленовые трубы подходят как для скрытой, так и для открытой прокладки. При контакте с любым видом строительных материалов не теряют своих первоначальных технических характеристик

Трубы полипропиленовые для монтажа трубопроводов

Комплектующие для монтажа водопроводных труб

Трубы канализационные

Трубы полипропиленовые цветные

Процесс сварки полипропиленовых труб

Водоснабжение в загородном доме

Арматура и арматура

Скрытая прокладка полипропиленовых труб

Полипропиленовые трубы 90 встречаются в 11 вариантах:

PN10 (1 МПа) — для холодной воды с температурой воды до +20°С и «теплого пола» с рабочей температурой до +45°С.

PN16 (1,6 МПа) — для холодной воды и горячей воды с температурой до +60°С.

PN20 (2 МПа) — для горячего водоснабжения (до +80°С).

PN25 (2,5 МПа) — для трубопроводов горячего водоснабжения и центрального отопления с температурой теплоносителя до +95°С.

Отсутствие клея и монолитный пластик (даже в случае армирования) делают трубное изделие из полипропилена более прочным. Здесь этот вариант превосходит металлопластик.

Трубы PPR доступны в сером, зеленом, белом и черном цветах. В первых трех случаях это просто раскраска для упрощения разводки. Черный цвет означает, что продукт содержит добавки, защищающие его от ультрафиолетового излучения.

В металлопластиковой трубе слой алюминия в толщине полиэтиленовой стенки находится примерно посередине. А в изделии из полипропилена PN25 алюминий смещен к его внешней стороне. В данном случае этот слой выполняет исключительно армирующие функции. Часто алюминий заменяют стекловолокном, которое не хуже справляется с задачей усиления.

Подробнее о характеристиках, ассортименте, видах и особенностях полипропиленовых труб и фитингов, применяемых для их монтажа, читайте на сайте .

Соединение полипропиленовых труб производится пайкой с использованием специального паяльника. Даже при небольшой практике работать с ним легко. Однако есть один нюанс – если температура полипропилена в месте соединения будет слишком низкой или слишком высокой, то соединение получится непрочным.

При этом резко возрастает вероятность недогрева пластика и связанных с этим течей при работе на морозе. При минусовой температуре установка труб ППР вообще запрещена. Производители рекомендуют монтировать полипропиленовые трубопроводы только в помещениях, где воздух прогревается выше +10°С.

Фитинги для монтажа полипропиленовых труб дешевые, но сложность и стоимость их пайки выше, чем у конкурента из PEX-AL-PEX

По преимуществам и недостаткам полипропилен в целом аналогичен металлопластику. Единственным исключением является тепловое расширение. При повышении температуры труба ППР начинает деформироваться. Именно от нагревания пластик расширяется, но компенсировать это расширение в данном случае нечем.

Трубы со временем провисают. Причем они могут не только провисать, но и упираться в поворот или торец с заглушкой в ​​стену. И тогда возможно разрушение трубопровода. При монтаже ППР эту особенность важно учитывать, предусмотрев в схеме подключения компенсирующие элементы и выдвижные опоры.

Сравнение металла и полипропилена

Чтобы определить, что лучше металлопластиковая труба или полипропилен, необходимо внимательно рассмотреть оба варианта со всех сторон. В одних случаях лучшим выбором является металлопластик, а в других – полипропилен. Все зависит от конкретных условий монтажа и эксплуатации будущего трубопровода.

Критерий №1 — характеристики трубы

По пластичности полипропилен несколько жестче металлопластика. Вторые трубы легче гнуть, что упрощает их транспортировку и укладку. Эта жесткость связана как с твердостью самого пластика, так и с толщиной стенок трубы из него. При одинаковых эксплуатационных характеристиках изделия из полипропилена толще металлопластиковых.

Из-за более толстых стенок трубы PPR наружный диаметр для тех же систем приходится выбирать с большим поперечным сечением, чем аналог PEX-AL-PEX

В отличие от полипропиленовых труб металлопластиковые трубы гнутые. Именно их рекомендуется использовать при устройстве «теплого пола» с укладкой его спиралью без дополнительных соединений по углам.

Фотогалерея

Фото

Пластиковые трубы являются оптимальным материалом для монтажа систем теплого пола. Их пластичность позволяет выполнить намотку любой степени сложности и длины

При использовании металлопластика в конструкции теплого пола практически отсутствуют соединения. Следовательно, мест для вероятной течи нет.

Жесткие полипропиленовые трубы не применяются при устройстве теплых полов или применяются крайне редко только на небольших участках

Слишком много стыков при монтаже полипропиленовых труб для теплых полов. Пайка занимает много времени, а значит и денег. При плохой работе место соединения фитинга может протечь

В конструкции систем отопления полипропилен используется охотнее, чем металлопластик. Жесткие трубы лучше держат форму, требуют меньшего количества скоб при открытой прокладке

Пластиковые трубы можно гнуть, при этом их пропускная способность ничуть не снижается. Возможность изгиба дает возможность значительно сократить расход трубы

Рабочая температура обоих вариантов равна +95ºС. Однако трубы из металлопластика лучше выдерживают кратковременную температурную нагрузку. Кратковременно выдерживают +115ºС, только ПП +100ºС

Пластиковые трубы часто используются при скрытой прокладке отопительных контуров. При открытой прокладке практически не держат форму. Во избежание искривления открытого контура потребуется много держателей

Пластиковый теплый пол

Минимум соединений в трассе

Теплый пол из полипропиленовых труб

Сложность работ при сборке ПП змеевика

Отопление контур с полипропиленовым трубопроводом

Гибкость пластиковых труб

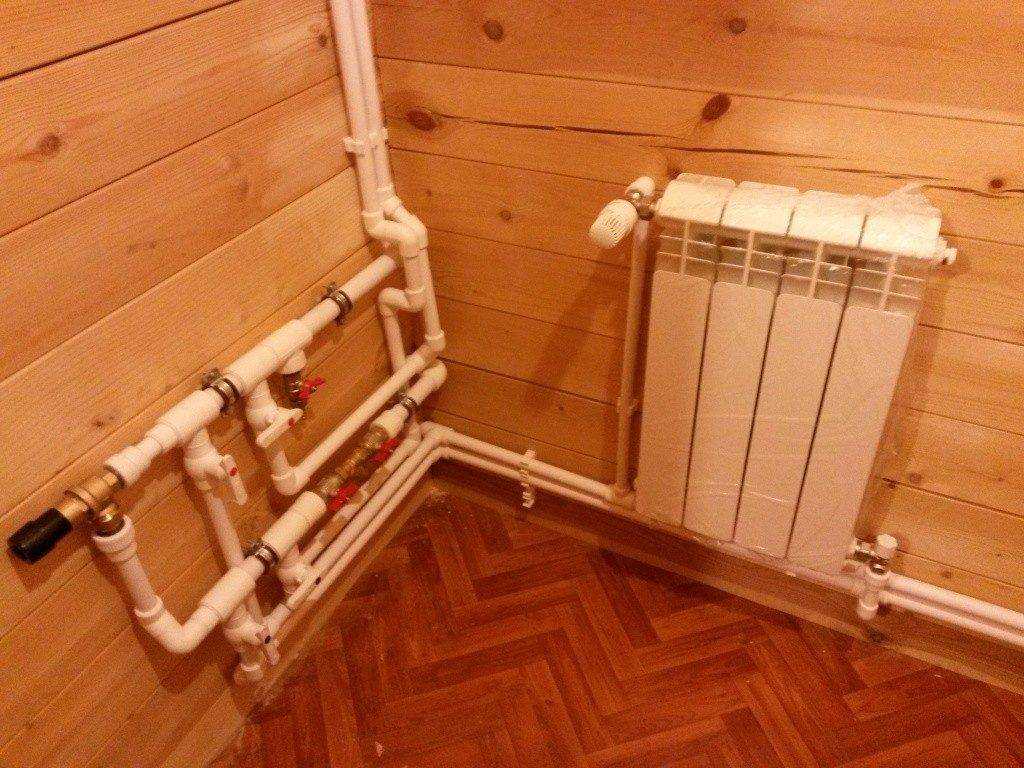

Пластиковая система отопления

Металлопластиковое соединение радиатора

При сборке такой системы отопления из полипропилена каждый изгиб придется выполнять с помощью угловых фитингов. А это дополнительные точки потенциальных прорывов.

В обоих случаях внутреннее покрытие труб остается гладким, независимо от жесткости воды или теплоносителя внутри и температуры подачи. Засорение в результате образования отложений в пластиковых трубопроводах практически исключено.

Трубы PEX-AL-PEX доступны в диапазоне от 16 до 63 мм, в то время как версия PPR может достигать диаметра до 110 мм

При сравнении рабочего давления необходимо смотреть на температуру воды внутри . Если последнюю нагреть до +20°С, то оба вида труб выдерживают до 25 атм. Здесь полиэтилен равен металлопластику. Однако в случае с системами отопления ситуация несколько меняется.

С повышением температуры полиэтиленовая труба начинает терять металлопластик. Первый при нагреве до 80–90°С, выдерживает не более 7 атм, а второй не пробьет даже при 10 атм.

Критерий №2 — рабочие температуры

По этому параметру металлопластик имеет небольшое преимущество. Он способен выдерживать до +115°С максимум. Для полипропилена максимальная температура составляет всего 95-100°С. Однако есть один нюанс.

Металлопластиковая труба способна длительное время выдерживать высокие температуры горячего теплоносителя от котла. При этом срок ее службы достигает 50 лет. Полипропиленовый аналог прослужит до полувека при таких нагрузках только в том случае, если это изделие PN25.

Если в трубопровод из ППР PN10 или PN16 под высоким давлением добавить даже слишком горячую воду, то срок его службы составит 3-4 года. Эти варианты полипропиленовых труб изначально не предназначены для систем отопления с повышенной температурой теплоносителя.

За счет меньшей теплопроводности потери тепла в металлопластиковых трубопроводах в 2-3 раза ниже, чем в полипропиленовых

По морозостойкости оба типа труб сопоставимы. То есть допускать замерзания воды в них не стоит от слова «никогда». Если полипропилен еще может выдержать небольшое кратковременное расширение из-за образования льда внутри, а затем вернуться в исходное состояние, то металлопластик замерзнет сразу при замерзании водопровода.

Основным преимуществом и основной проблемой металлопластиковых труб является их многослойная структура. Это делает эти изделия более устойчивыми к высоким температурам. Однако это может привести и к отслоению металла от пластика при резких перепадах температур.

Фотогалерея

Фото

При планировании сооружения систем отопления и горячего водоснабжения потребителя из обеих разновидностей полимерных труб следует учитывать характерное для них тепловое расширение

В устройстве «горячих» и «холодных» линий используются разные виды труб ПП. Для транспортировки нагретых сред требуются варианты, усиленные алюминием. Весь металл изначально снабжен алюминиевым слоем

При сборке трубопроводов из пластиковых труб рекомендуется использовать скобы, компенсирующие тепловое расширение. Они будут удлиняться/укорачиваться при изменении температуры, они будут 0,21-0,26 мм ( за 1 метр). Счетчик ПП с армированием — 0,3 мм

Величиной теплового расширения можно вообще пренебречь, если выполняется скрытая укладка. Линейное расширение в данном случае гасит соседние материалы

Необходимо учитывать линейное расширение при разработке полипропиленового водопровода. Он должен обеспечивать упругий изгиб, например в виде Г-образного изгиба

Для компенсации теплового удлинения труб ПП в длинных контурах предусмотрены П-образные секции. Полимерные коммуникации никогда не фиксируются жестко в опорах

Периодическое удлинение и уменьшение длины металлопластикового трубопровода компенсируют петлевым устройством. При малой длине петля не используется, труба лишь слегка изгибается змейкой

Хорошим решением для компенсации линейного перемещения труб обеих разновидностей и труб из других материалов является конструкция подвижной секции сильфонный шланг

Пластиковая система для транспортировки горячих сред

Холодная и горячая полипропиленовая сантехника

Использование подвижных кронштейнов

Минимизация линейного расширения при скрытом монтаже

Эластичный изгиб

П-образный участок трубопровода из полипропилена

Металлопластиковая компенсационная петля

Сильфонный шланг в качестве компенсатора

Алюминий и полиэтилен имеют разную степень расширения. При резком скачке температуры клеевой слой просто не успевает передать напряжение с одного материала на другой. В результате металлопластик расслаивается, труба просто рвется. Это может случиться как при резком нагреве воды в трубопроводе, так и при ее резком замерзании. Плюс в последнем случае есть еще и опасность разрыва алюминиевого слоя по сварному шву.

Критерий № 3 – способы монтажа

Для сборки трубопровода вам понадобится труборез для или . И полипропиленовые, и металлопластиковые трубопроводы по технологии соединения относятся к неразъемным системам.

Для соединения труб металлопластиковых используются только фитинги, при монтаже которых применяются три технологии:

Галерея изображений

Фото

Соединения металлопластиковых труб делятся на две группы: прессовые и параметры сжатия. Первые цельные, вторые условно разъемные

Все варианты соединений обеспечивают полную герметичность, независимо от типа арматуры и способа ее установки

Арматура применяется не только для создания линейных соединений и штуцеров, но и для монтажа запорно-регулирующей арматуры

Наиболее распространенная и популярен среди домашних мастеров компрессионный фитинг, для установки которого не требуется сложный технический инструмент

Компрессионные фитинги резьбовые и накидные. Их нужно просто надеть на трубу и прикрутить ключом на

Для установки пресс-фитингов потребуются ручные или электрические обжимные клещи. Без них фиксация детали и соединительных трубок невозможна

Пресс-клещи для обжима фитингов. В результате по окружности зоны соединения образуются параллельные рельефные полосы. Узел нельзя разобрать и заменить фитинг

Компрессионные соединители включают скользящие модели. Каждая труба снабжена муфтой, которая надевается на деталь с трубой и защелкой 9.0003

Пластиковые трубные соединения

Установка с плотной фитинцией

Стоп клапанов

Опция компрессионной подгонки

Установка фитинг с регулируемым гаечным ключом

Огромовый разъем В первом случае для пайки используются полипропиленовые фитинги, а во втором – обжимные муфты и пресс-фитинги. Водопровод, собранный с помощью этих элементов, невозможно разобрать, а затем снова установить в прежней конфигурации.

У нас есть сайт способы монтажа металлических труб, где особое внимание уделено правилам выполнения надежных соединений.

Для соединения полипропиленовых труб друг с другом и с фитингами сначала снимаются размеры (1), затем труборезом отрезается нужный участок (2), их концы нагреваются специальным паяльником для сварки полипропилена (3) , а затем соединяются между собой и стык просто охлаждается (4) )

Полипропиленовые трубопроводы значительно превосходят металлопластиковые трубопроводы по качеству и надежности соединения. После нагрева и остывания полипропилена между фитингом и трубой образуется химически однородный монолитный шов при условии соблюдения . Разорвать такое соединение руками или напором воды практически невозможно.

Но это касается только систем водоснабжения, которые подключаются с соблюдением всех норм техники. При перегреве или недогреве полипропилена паяльником стык неизбежно получается непрочным, долго он не прослужит. А как следствие — протечки и ремонт до конца. Поэтому так важно выбрать.

Системы из полипропиленовых труб более сложны по конструкции и количеству используемых соединительных элементов. Поскольку металлопластиковые, их невозможно согнуть. Каждый поворот трубопровода необходимо делать с помощью уголков и тройников. Однако такая фурнитура в разы дешевле аналогов для соединения металлопластика.

Монтаж металлопластиковых труб можно производить при минусовых температурах даже на улице, а полипропиленовые паять исключительно в отапливаемых помещениях

Если металлопластиковый трубопровод планируется прокладывать под стяжкой по полу или монолитно в стене, то он должен быть собран исключительно с . Они надежнее муфт с обжимными гайками и не требуют последующей подтяжки.

Выводы и полезное видео по теме

Чтобы вам было проще разобраться во всех нюансах выбора между полипропиленом и металлопластиком, мы подобрали несколько видеоматериалов с описанием труб из различных материалов и особенностями их монтажа.

Обзор — что лучше металл или полипропилен:

Сравнение различных пластиковых труб:

Особенности монтажа систем отопления из металлопластиковых и полипропиленовых труб:

Выбирая между металлопластиковой и полипропиленовой трубой, необходимо заранее определиться с дальнейшей отделкой и способом монтажа.

Если делается «теплый пол», то лучше покупать металлопластик с надежной пресс-фитингом. А для сантехники в ванной квартиры вполне подойдет более дешевый по материалам и сборке полипропилен.

Выбираете между металлопластиком и полипропиленом и хотите уточнить некоторые нюансы? Возможно, в этой статье мы не затронули волнующий вас вопрос? Спросите совета у наших специалистов — пишите свои комментарии в блоке ниже.

А может вы хотите дополнить нашу статью полезными рекомендациями из практики или поделиться своими наблюдениями? Пишите свои комментарии — многим новичкам будет полезен ваш опыт.

Преимущества полипропиленовых труб для систем отопления, вентиляции и кондиционирования

«Мы делаем это именно так, потому что всегда так делали, и это работает». Вы можете часто слышать этот рефрен и использовать его сами, и в этом, безусловно, нет ничего плохого.



На самом деле, когда система проверена и вам она нравится, имеет смысл придерживаться ее. Тем не менее, время от времени имеет смысл исследовать и внедрять новые технологии.

Полипропиленовые трубы в мире подрядных работ по ОВиК являются как раз таким исключением. Хотя его часто считают «новым» и смешивают с другими пластиками, на самом деле он используется во всем мире почти 40 лет и является высокотехнологичным, предлагая преимущества применения в системах отопления, вентиляции и кондиционирования воздуха, которых нет у многих других пластиков. Он также предлагает несколько преимуществ по сравнению с металлическими системами труб HVAC.

Полипропиленовые трубы уже много лет используются в ОВиК и связанных с ними системах всех типов:

• Чиллеры;

• Системы лучистого отопления и охлаждения;

• Охлаждение центров обработки данных;

• контуры заземления геотермальных тепловых насосов;

• Снеготаяние;

• И некоторые другие, некоторые из которых выходят за рамки этой статьи.

Стабильные цены и отсутствие воров с ножовками

Сколько раз Вы делали ставки и к моменту принятия заявки и заказа материалов цены на металлические трубы и фитинги сильно подскочили? Сколько раз в заявке нужно было учитывать круглосуточную охрану стройплощадки? Цена на полипропиленовую трубу остается достаточно стабильной, и ее редко, если вообще когда-либо, воруют с стройплощадки.

В дополнение к этим преимуществам процесс сварки полипропилена плавлением в сочетании с гораздо меньшим весом, чем у металла, может значительно снизить трудозатраты. Сварка плавлением — это безопасная и беспламенная технология, успешно зарекомендовавшая себя во всем мире в течение почти четырех десятилетий.

Тепловое сплавление является ключом

Тепловое сплавление намного прочнее и надежнее, чем другие формы химического соединения (склейка, химическая сварка и т. д.), и его можно использовать почти сразу, вместо того, чтобы ждать всю ночь, пока подключение к набору. Как правило, это либо намного быстрее, либо намного более экономично, чем большинство механических форм соединения, и, как правило, более надежно, поскольку термическое плавление не вводит в систему никаких посторонних материалов. Очевидным преимуществом по сравнению с паяной системой является отсутствие пламени или дыма при тепловом сплавлении, а также, как правило, для завершения соединения требуется лишь часть времени.

Электросварочный утюг подключается к стандартной розетке 110 В и нагревается до 450-550°F. К сварочному аппарату крепятся специальные сварочные головки, предназначенные для сварки труб и фитингов различных размеров. Эти головки увеличивают площадь контакта с поверхностью, делая процесс намного быстрее, чем традиционная стыковая сварка (процесс, обычно используемый для полиэтилена и полипропилена большого размера).

Монтажник осторожно надевает трубу и фитинг на сварочные головки и позволяет им нагреваться в течение заданного на заводе времени (обычно всего несколько секунд).

Затем он снимает трубу и фитинг со сварочных головок и вставляет трубу в фитинг. Трубе и фитингу дают остыть вместе под небольшим давлением. По мере охлаждения полипропилен из двух разных частей смешивается, образуя соединение, которое прочнее, чем труба или фитинг по отдельности.

Эти соединения, если они сформированы правильно, никогда не протекают и не ломаются, потому что они имеют тот же состав, что и труба, и намного толще. Электрический утюг не выделяет паров, токсинов, летучих органических соединений или дыма во время работы, что позволяет установщику выполнять все подключения, не подвергая опасности свое здоровье, безопасность или качество воздуха в помещении.

Полипропилен также подходит для установки выпускных патрубков для сварки, что может значительно сократить трудозатраты, поскольку позволяет монтажникам просто просверлить подводящую трубу, а затем нагреть выпускной фитинг для сварки, где это необходимо. Вместо переходного тройника можно использовать один выход для сварки, заменяя два длинных соединения одним 30-секундным соединением для сварки.

Фитинги также в среднем очень дешевы (переходные фитинги стоят дороже, но использование сливных отводов вместо редукционных тройников стоит намного меньше), что делает общую стоимость соединения чрезвычайно конкурентоспособной и часто намного ниже, чем у других трубопроводных систем. Выходы Fusion популярны среди обслуживающего персонала, поскольку они позволяют легко расширять и адаптировать системы трубопроводов HVAC.

Хотя работе с полипропиленом нужно научиться, монтажники труб и те, кто уже знаком с термоплавкой, обычно могут работать с ним очень быстро. Полдня обучения, как правило, позволяет подготовить даже самые неопытные экипажи к действиям, а также возможна экономия трудозатрат на 25-30 процентов.

«Как это висит?»

Полипропилен-рандом (PP-R) обеспечивает преимущества теплового расширения, которые другие системы пластиковых трубопроводов, используемые для систем отопления, вентиляции и кондиционирования, не могут. Благодаря дополнительному экструдированному слою из стекловолокна, он устойчив к тепловому расширению на 75% по сравнению с другими пластиковыми трубами, что обеспечивает его жесткое крепление при рабочих температурах до 200°F.

При изменении температуры труб меняется их длина. Этот простой закон физики веками разочаровывал инженеров. Изменение длины может привести к возникновению огромных сил внутри системы и значительному перемещению системы трубопроводов. Совместное воздействие сил и движения часто приводило к катастрофическим отказам. Чтобы избежать этого, инженеры обычно прибегают либо к компенсационным петлям, либо к компенсаторам. Эти методы компенсации теплового расширения увеличивают стоимость и сложность трубопроводных систем.

Исторически трубы надежно закреплялись с компенсатором расширения до того, как по ним пускали горячую воду. Когда поток начинается, горячая вода поступает в трубу, и она увеличивается до новой длины. Теперь возможен новый подход. С полипропиленовой технологией можно пропустить теплую воду по трубе, а затем закрепить опоры трубы. Во время нормальной работы это устраняет проблемы теплового расширения. В то время, когда вода в системе отопления отключена, трубе дают возможность снова остыть, и она будет пытаться сжиматься и находиться под напряжением.

Полипропилен с экструдированным слоем из стекловолокна снижает усадку на 75 процентов. Остаточное сжатие приводит к относительно низкому напряжению растяжения, которое поглощается неподвижными опорами трубы. Хотя натяжение может привести к отказам или утечкам во многих системах соединения труб, это не проблема с фитингами для сварки.

Без ржавчины или коррозии и с естественной изоляцией

Поскольку полипропилен устойчив к ржавчине, коррозии, накипи и химическим веществам, часто можно отказаться от химической обработки. Что еще более важно для систем HVAC, оно устойчиво к добавкам, таким как полиэфирное (POE) масло. Масло POE представляет собой смазку на основе сложного эфира, обычно используемую в компонентах механических систем в качестве смазки. Он может вымываться из компонентов и покрывать внутреннюю часть труб, вызывая явление, известное как растрескивание под воздействием окружающей среды.

Вдобавок ко всем этим преимуществам, полипропилен также обладает естественным коэффициентом теплопередачи, равным 1, и отличной скоростью потока.
