Какие трубы лучше для теплых полов: Какая труба лучше для теплого пола

какие лучше и как укладывать своими руками

Для напольного обогрева в частных домах, которые не имеют возможности подключиться к центральному отоплению, используют водяной напольный обогрев. Для жидкостного контура, по которому проходит теплоноситель, выбирают металлические и пластиковые элементы. Материал должен обладать определёнными характеристиками.

Содержание статьи

• Требования к материалу
• Характеристика материала
• Укладка контура

В магистраль, которая находится под стяжкой, нагнетается горячая вода под давлением. Контур претерпевает большую нагрузку. Для системы хорошо подходит трубопровод из меди, оцинкованной стали, сшитого полиэтилена, полипропилена.

Какие трубы лучше выбрать для тёплого пола? Какими характеристиками должен обладать материал? Как проводят укладку магистрали?

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С.

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку.

Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

1. Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
2. Инертность к химическим веществам строительного раствора для стяжки.
3. Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
4. Устойчивость к коррозии и к воздействию биологических микроорганизмов.
5. Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

На поверхности пластиковых труб указываются их основные характеристики. РЕх-а обозначает, что пластик выполнен из сшитого полиэтилена; использована пероксидная сшивка. РЕх-b – сшивка проведена силановым методом.

Сочетание «РЕrt» ставят на материале, выполненном из термостойкого полиэтилена. «AL» – обозначает, что изделие многослойное, имеет алюминиевую вставку. «EVOH» – поверхность покрыта оболочкой, которая является кислородным барьером и отражает УФ-лучи. Указывают диаметр трубы для тёплого пола, толщину стенки, рабочий температурный режим и давление.

Характеристика материала

Самым лучшим материалом для контура тёплого пола является медь. Теплопроводность у металла намного выше, чем у пластика. Он выдерживает любые перепады давления и температуры. Рабочая температура меди 200 0С, давление 67 бар; при качественной пайке выдерживает гидроудар.

Рабочая температура стали 150 0С, давление 15 бар. Медь и сталь не пропускают кислород, не вступают в реакции с химическими веществами бетона и теплоносителя. Среди недостатков выделяют сложность монтажа своими руками, дорогая стоимость материалов, высокий вес изделий.

Пластиковое оборудование стоит дешевле, чем металлическое. Его легче использовать. Магистраль легко монтировать своими руками. Для соединения контура не требуется особого навыка. Какие пластиковые трубы использовать для тёплого пола?

• «РЕх-а» – из сшитого полиэтилена; разновидность «flex» имеет серебристый оттенок; материал однослойный, рабочая температура 95 0С, давление 9 бар. ; покрыта защитным слоем «EVOH». Изделия «stabil» имеет внутреннюю прослойку из алюминия; оптимальная температура в системе 70 0С, давление 10 бар. РЕх-а розового цвета – материал создан специально для производства водяных контуров отопительной системы. Красная труба для тёплого пола предназначена для жидкости 95 0С, который подаётся под давлением 10 бар.
• «РЕrt» – материал хорошо удерживает форму при циркуляции горячей воды в магистрали; оптимальная температура жидкости 95 0С, но изделие не деформируется при 110 0С. Оптимальное давление до 9 бар. «РЕrt» может быть многослойным, с кислородным барьером.
• «ППР» – это полипропилен. Для системы напольного обогрева используют многослойный пропилен с алюминием или стекловолокном. Рабочая температура 70 0С, давление 6 бар. Хорошо функционируют при 95 0С. Размягчение материала происходит при 110 0С. Тёплый пол из полипропиленовых труб прослужит 30-50 лет.

Пластик обладает важной характеристикой – «памятью формы». Данное свойство облегчает соединение участков магистрали. Монтаж проводят методом напрессовки, с помощью расширителя и прессовочных клещей, или методом пайки; используют специальный паяльник с насадками определённого диаметра.

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Чтобы увеличить температуру пола до 26,5 0С, шаг уменьшают до 15 см; на 1 м2 понадобится контур 6,7 м. Данные показатели приемлемы для укладки трубы 16*2 мм.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Гофрированная труба для теплого пола нержавеющая

Гофрированная труба из нержавеющей стали для систем теплого водяного пола и системы водяного отопления

Для изготовления водяного теплого пола используется корейская гофра труба из нержавеющей стали (марка стали AISI 304) отожженная

, условным диаметром 15мм.(длина 1 бухты — 50м, 80м, 100м), и латунные фитинги 1/2″ дюйма.

Продукция сертифицирована и соответствует требованиям ГОСТ 10705 и ГОСТ 15763-91

Монтаж гофрированных труб из нержавеющей стали занимает короткое время, и не требует специального инструмента, оснастки и навыков в работе. После монтажа и испытания этого трубопровода не требуется дополнительное подтягивание фитингов. Система гибких гофра труб одна из лучших для теплых полов и системы водяного отопления.

Благодаря гофрированной поверхности гибких труб —

• трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, и не потребует никаких присадок в бетон;
• площадь теплоотдачи значительно увеличивается, обеспечивая максимальную теплоотдачу по сравнению с гладкой трубой. В то же время нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.;
• устойчива к перепадам давления, выдерживая гидроудар до 60Атм, и вибрациям.

Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при шаге 20см полностью перекрывается зона одинаковой температуры.

Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов.

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

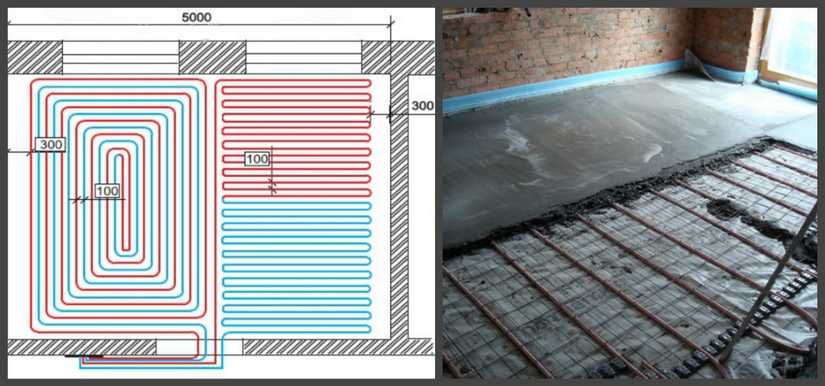

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все последующие петли с шагом 20 см. Температура 1-го контура (красный цвет) на 10-20 градусов выше комфортной зоны (черный цвет).

• 1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

• настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)
• укладываем гофротрубу от стены на расстоянии 15см.
• прогрев от гофро-трубы без изменения температуры на расстоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.
• прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки.

Технология приготовления раствора для стяжки теплого пола следующая:

Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет твердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1. 2мм на 6мм.(данные получены экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

• заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25 градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим окончательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

• 2-ой способ — для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет. Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

Трубы для теплого водяного пола из нержавеющей стали надежны и долговечны в эксплуатации.

Гофрированная труба

Прайс-лист

3 ключевых аспекта труб при установке напольного отопления

Значок календаря

Дата публикации: 24 августа 2017 г.

Значок секундомера

Время чтения: 4 минуты чтения

Если бы мы спросили вас, какие самые большие изменения произошли в сантехнической промышленности за последние годы , мы готовы поспорить с полдюжиной монтажников, что вы скажете «Теплые полы». Забота об окружающей среде, рост цен на энергоносители и повышение эффективности обогрева — вот лишь некоторые из причин, по которым так много людей выбрали UFH в качестве предпочтительного решения для обогрева.

Хотя это отличная новость для установщиков, она также представляет ряд проблем, когда вы начинаете понимать потенциальные проблемы, связанные с установкой напольного отопления. Например, медь является слишком жестким материалом, чтобы маневрировать в углах пола, что является требованием при установке большинства проектов UFH.

Труба Layflat решает все проблемы

Именно поэтому мы изобрели нашу полибутиленовую трубу Layflat в 2012 году (и продолжаем производить ее сегодня в Великобритании).

Труба JG Layflat® гарантирует, что труба всегда лежит ровно и остается ровной при снятии с бухты. Он чрезвычайно гибкий и, следовательно, более простой в использовании, особенно при работе в холодную погоду.

Нам нравится думать, что, когда речь заходит о напольном отоплении, Layflat отвечает трем основным требованиям труб, изложенным ниже:

Является ли он гибким и универсальным для проекта напольного отопления?

Все мы знаем, что пластик является более гибким и универсальным материалом для труб, чем медь, и системы напольного отопления являются прекрасным тому подтверждением. Для укладки такого типа трубы должны быть уложены на пол в виде узоров, которые в конечном итоге будут залиты стяжкой.

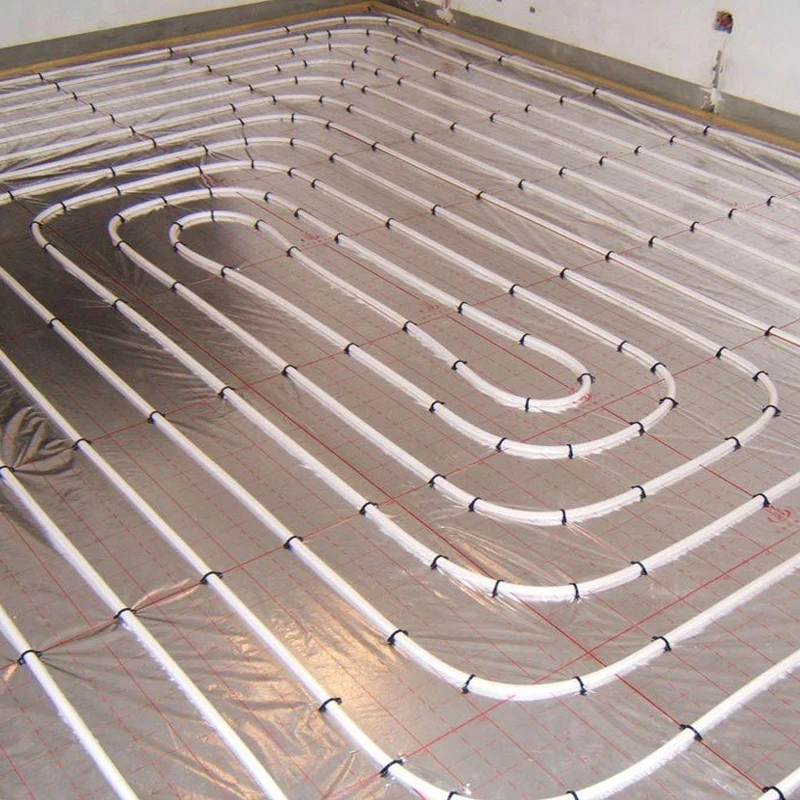

В большинстве случаев трубопроводы следуют двум основным схемам: змеевиком или противотоком. В любом случае труба должна быть достаточно гибкой, чтобы маневрировать вокруг нескольких крутых изгибов, учитывая, что трубы обычно прокладываются на расстоянии 150 мм или 200 мм.

Например, медь слишком жесткая для этого. Layflat делает работу проще, быстрее и эффективнее, поскольку его можно легко маневрировать в соответствии с требуемыми шаблонами.

Экономически эффективное решение?

Сантехники любят выгодные сделки, а кто нет? Поэтому, когда мы сообщаем нашей сети установщиков, что наша труба Layflat является более рентабельной трубой для проектов напольного отопления, чем многие альтернативы, неудивительно, что они приходят в восторг.

Несмотря на то, что при использовании Layflat все еще образуется отрезной материал, любые излишки могут быть повторно использованы для других сантехнических проектов, что обеспечивает большую отдачу от инвестиций для сантехников.

Это ключевое преимущество Layflat, которое стало возможным благодаря тому, что он доступен в размерах труб от 10 до 28 мм и в мотках длиной от 25 до 300 метров. Использование одной и той же трубы для нескольких сантехнических проектов повышает коммерческую жизнеспособность сантехников и снижает потери продукта.

Подходит ли он как для горячего, так и для холодного применения?

На первом месте были теплые полы, а затем инструменты, необходимые для монтажа. Однако долгое время на рынке не было специализированных труб, спроектированных и изготовленных в первую очередь для проектов UFH.

Все изменилось, когда мы придумали Layflat. Хотя этот продукт можно использовать в большинстве бытовых сантехнических систем, именно в проектах по подогреву пола он действительно лидирует на рынке.

Layflat разработан с внутренним барьером, который предотвращает проникновение молекул кислорода, гарантируя отсутствие воздушных петель, проходящих через систему UFH. Он также изготовлен и имеет маркировку Kitemarked в соответствии с британским стандартом BS7291: части 1, 2 и 3: класс S, с дополнительным бонусом в виде простоты обращения при снятии с катушки.

В системах стяжки трубу можно прикрепить непосредственно к изоляции с помощью скоб, напольных зажимов или монтажных шин.

Для полов с подогревом, свяжитесь с нами о трубе Layflat

Мы понимаем, что проекты с подогревом пола достаточно сложны, и, используя трубу, которая соответствует требованиям работы с указанным выше дополнительным бонусом, вы можете оставаться впереди игры.

Мы призываем установщиков использовать новые подходы и технологии, которые приводят к повышению эффективности и снижению затрат. Layflat представляет собой лишь одну из этих технологий.

Свяжитесь с Джоном Гестом

Мы хотели бы услышать о некоторых проблемах, которые Layflat помогла вам решить в проектах по сантехнике. Напишите нам @jgspeedfit , используя хэштег #Layflat, и расскажите нам свою историю.

Вы можете размещать заказы на трубы Layflat® уже сегодня.
Для получения дополнительной информации посетите сайт Speedfit или свяжитесь с нами.

Трубка PEX | Pexheat

Pexheat предлагает трубы PEX для использования в системах лучистого обогрева пола и сантехники. Просмотрите наш каталог труб.

Почему трубы PEX

Трубы PEX отлично подходят для систем распределения питьевой воды, но с момента своего появления на рынке они произвели революцию в области напольного отопления. PEX изготовлен из сшитого (стабилизированного) полимера полиэтилена высокой плотности (HDPE). Или широко известный как PEX. HDPE плавится и непрерывно выдавливается в трубу. Трубы PEX являются гибкими, устойчивыми к накипи и хлору, не подвергаются коррозии и не образуют точечных отверстий, их быстрее монтировать, чем из металла или жесткого пластика, и они имеют меньше соединений и фитингов. Все трубки PEX, продаваемые на Pexheat.com, перед отправкой проходят тщательное тестирование. Некоторые из наших производителей также предоставляют гарантию «замены», если продукт выйдет из строя после установки. Вы можете чувствовать себя уверенно, используя трубу PEX при установке теплого пола или бытовой системы водоснабжения.

Трубка PEX для теплого пола

Теплый пол используется на протяжении веков. Однако причиной сокращения использования лучистого обогрева пола в домах и других жилищах в 1900-х годах было то, что многие системы обогрева пола устанавливались с использованием медных или стальных труб. Эти системы напольного отопления вышли из строя из-за усталости металла или химической несовместимости с бетоном. Утечки часто было трудно или невозможно найти и исправить. Однако трубка PEX все изменила. В 60-х годах исследователи в Европе открыли новый полимерный материал, названный сшитым полиэтиленом, или сокращенно PEX. Ничто не сравнится с комфортом и теплом системы лучистого отопления в вашем доме, а водяные системы обогрева пола с использованием труб являются самыми доступными и простыми в установке. Системы теплого пола PEX нагревают помещение, пропуская горячую воду через трубы PEX, которые устанавливаются в бетонную плиту, крепятся под полом или устанавливаются в шпалах над полом. Трубки PEX для лучистого тепла созданы в соответствии с высокими стандартами ASTM и обычно в 2-3 раза превышают номинальные значения температуры/давления ASTM, указанные на трубках, и способны выдерживать значительные изменения температуры, которые требуются для системы обогрева пола.

Трубка PEX: преимущества и области применения

Трубка PEX очень проста в установке и очень экономична. Это дешевле, чем обычная медная сантехника, и имеет исключительный послужной список, когда речь идет о производительности и долговечности. Труба PEX имеет значительные преимущества по сравнению с обычными металлическими трубами, такими как медные, железные или свинцовые трубы. Он также может заменить системы труб из жесткого пластика. С момента запуска он получил очень положительные отзывы от архитектурных и строительных групп и быстро получил признание среди строительных компаний. В настоящее время это одна из наиболее часто используемых труб отопления в промышленности. Все клиенты более чем довольны эксплуатационными характеристиками и долговечностью труб PEX для систем подогрева пола, а также для бытовых водопроводных систем.

Трубки PEX: экономичные решения

Трубы PEX дешевле, чем другие материалы, используемые в лучистых полах. Например, цены на металлы всегда высоки и растут с каждым днем. С другой стороны, трубы PEX экономически выгодны, а время установки сравнительно меньше.

Благодаря великолепному сочетанию высококачественных труб PEX и отличного обслуживания, Pexheat является одной из известных компаний, занимающихся напольным отоплением в отрасли.
