Инфракрасный теплый пол своими руками

Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления.  Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.

Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.

Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:

• Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
• Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом  и горизонтальных поверхностях.
• Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
• Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
• Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
• Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок работ по укладки и монтажу

Работы по установке достаточно просты. Они проводятся в несколько этапов.

Этап #1 — подготовка основания

Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.

Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

Схема укладки инфракрасного теплого пола под линолеум или ковролин

Этап #2 — составление схемы укладки

Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.

Этап #3 — укладка и подключение системы

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов  располагают на токонесущей поверхности, а остальные – внутри пленки.

Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.

В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

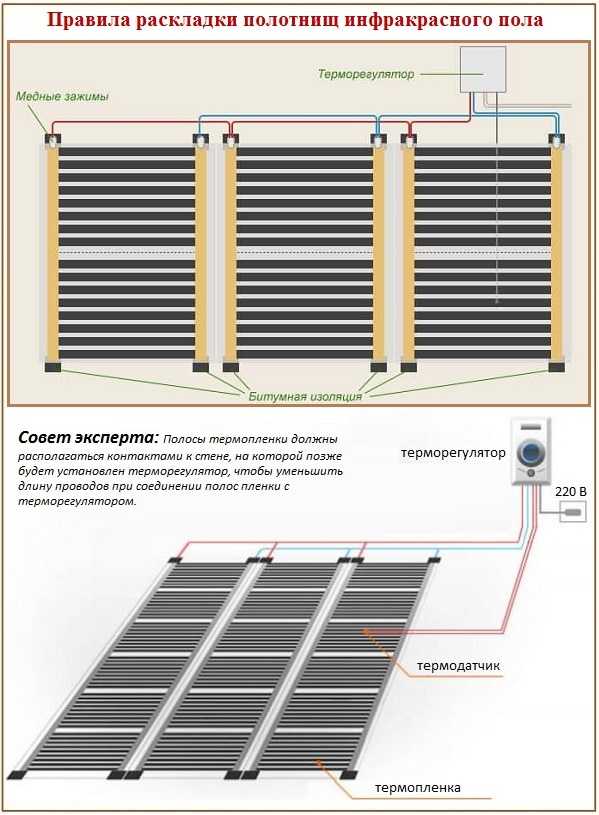

Греющие полосы инфракрасного теплого пола подключаются параллельно

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же

Подробнее можно посмотреть на видео:

Этап #4 — тестирование после монтажа

Перед тем, как  приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.

Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.

Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и  изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.

• Автор: Инна
• Распечатать

Оцените статью:

(4 голоса, среднее: 2.3 из 5)

Поделитесь с друзьями!

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

• Нагревательные элементы должны покрывать 60-70% площади пола.
• Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
• Раскатывайте рулоны параллельно длинной стене комнаты.
• Расстояние между листами должно быть равно 0,5 см.
• Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

• Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
• Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
• Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
• Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Рекомендации по установке инфракрасных обогревателей

Инфракрасные обогреватели современные, производят чистое тепло, потребляют мало энергии, не требуют обслуживания. В зависимости от различных потребностей, существует устройство, подходящее для их удовлетворения. Хотите насладиться обволакивающим теплом на террасе? Или вам нужно быстро обогреть ванную комнату и холодные помещения вашего дома? Как лучше установить инфракрасную лампу?

Инфракрасные лучи нагревают без необходимости предварительного нагрева. Они не шумят, не выделяют запахов и конденсата, не рассеивают пыль. Вот почему они идеально подходят, особенно для аллергиков. Чтобы чувствовать приятное ощущение тепла на террасе или балконе даже в холодные дни, для этой цели подходят некоторые инфракрасные обогреватели.

Важно знать, что инфракрасные лучи не нагревают окружающий воздух напрямую. Они направляются на все внутренние объекты, которые затем высвобождают тепловую энергию, постоянно хранящуюся в окружающей среде. Чтобы иметь возможность рассчитывать на приятное тепло, тщательно продумайте, как и где разместить обогреватель. Следующие советы по установке помогут вам.

Инфракрасные лампы

Инфракрасный напольный обогреватель просто размещается на полу и, следовательно, может быть опорой, инфракрасная лампа также может быть установлена ​​на стене или потолке. В результате он уменьшился в размерах и, прежде всего, благодаря подсветке его можно использовать как настоящую лампу. Не случайно сегодня есть несколько коммерческих помещений, которые полагаются на эти решения.

Конечно, даже классические печи могут освещаться. Однако они могут стать довольно элегантным и утонченным выбором для предпринимателя, решившего разместить такой прибор в своем бизнесе. Кроме того, затраты на потребление ниже, чем у инфракрасной лампы. А затем, имея возможность разместить светильники на стене, есть еще более однородное освещение сверху.
Phormalab также предлагает напольные обогреватели с высоким полюсом для равномерного освещения определенного помещения.

КАК РАСПОЛОЖИТЬ ИНФРАКРАСНЫЕ ЛАМПЫ

Потолок : при установке на потолке инфракрасная лампа будет излучать тепло сверху. Чем выше он расположен, тем шире диапазон действия.
Два потолочных обогревателя : чем больше установлены лампы, тем больше будет радиус действия, поэтому он сможет окутать всех людей в помещении.
На стене : при размещении инфракрасной лампы на стене тепловое излучение будет отражаться на противоположной стороне, что, в свою очередь, будет выделять тепло, обеспечивая однородный обогрев помещения.
Напольный обогреватель : для обеспечения целенаправленного обогрева помещения, создавая ощущение комфорта

Быстрая и простая установка

Большим преимуществом инфракрасных излучающих панелей является то, что они питаются от электричества. Следовательно, их нельзя подключать к системе отопления или котлу. Их также не нужно кормить гранулами или дровами. Таким образом, с этой точки зрения они обеспечивают большую простоту установки. Сборку, которую вы можете выполнить самостоятельно, не прибегая к помощи какого-либо специализированного техника. Однако, если вы и «сделай сам» не очень ладите, то в этом случае лучше попросить помощи у более опытного друга.

Где разместить светильник

Для начала необходимо определиться с местом установки : панель желательно крепить на стены, обращенные внутрь, а не наружу, так будет лучше излучение. В случае потолочной установки высота от пола должна составлять от 2,20 до 3,20 м (это всегда обеспечивает более эффективное отопление). Также необходимо учитывать розетку питания, которая должна находиться недалеко от места установки. Следовательно, это позволяет не слишком показывать нить. Крепить панель к потолку с проволокой, которая, впрочем, дает широкое распространение, было бы не лучшим решением.

Затем необходимо рассчитать расстояния до объектов: фронтальные объекты должны находиться на расстоянии не менее 100 см. В то время как боковые на минимальном расстоянии 25 см. Несоблюдение этих мер приводит к падению урожая.

Определите точки установки: рассчитайте расстояния и не забудьте отметить точки, в которых будут установлены светильники. На этом этапе вам просто нужно закрепить излучающую панель: в мгновение ока вы уже закончили монтаж своей лампы обогрева.

Лампы для наружного обогрева: оцените степень защиты!

Очень важно сразу определить полезность и расположение инфракрасных ламп. Если ваша цель — разместить их на улице в саду или за пределами комнаты, убедитесь, что степень защиты — IPX5. То есть гарантированный уровень безопасности от струй воды с любого направления.

Как установить инфракрасные нагревательные панели

Ключевое значение имеет размещение инфракрасных нагревательных панелей

Если вы приобрели или собираетесь приобрести инфракрасные обогреватели, важно понять, где их разместить, чтобы получить наилучшие результаты.

Инфракрасные обогревательные панели не работают как обычные конвекционные обогреватели, которые нагревают воздух. Вместо этого панели излучают дальнее инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не столкнется с твердым объектом, который, в свою очередь, поглощает инфракрасное излучение, а затем нагревается. Не путайте инфракрасное излучение с вредным ультрафиолетовым излучением, которое находится на другой стороне светового спектра — инфракрасное излучение на 100% безопасно.

Главное помнить, что если инфракрасному излучению препятствовать до того, как оно достигнет места назначения, то объект не прогреется. В результате, чтобы получить максимальную отдачу от нагревательной панели, в идеале она должна быть установлена ​​в центре комнаты. Или, если у вас большая площадь и вы получаете несколько панелей, то они должны быть равномерно распределены в этом пространстве. Панели должны располагаться над зонами отдыха, чтобы их не затеняли, поэтому их размещение на потолке является наиболее популярным.

Распределение лучей инфракрасного обогревателя

Когда панель расположена на стене или потолке, инфракрасное излучение будет распространяться под углами 45

o во всех направлениях. Если они находятся в углу и слишком близко к стене, отличной от той, к которой они прикреплены, то вы будете обогревать небольшую концентрированную площадь; это не идеально, так как вы будете тратить потенциально полезное тепло. По этой причине крайне важно, чтобы вы не располагали панели слишком близко к стенам: скорее «отцентрируйте» их как можно больше.

Панели мощностью 300 Вт и 350 Вт должны располагаться на расстоянии не менее 0,5 м (1,5 фута) от пола, а более крупные панели (как правило, мощностью более 600 Вт) должны располагаться на расстоянии не менее 1,5 м (5 футов). Когда панели включены, они излучают инфракрасное излучение на расстояние до 3 м (10 футов). Если у вас более высокие потолки, позвоните нам, и мы обсудим подходящие модели для использования в этом случае.

Если вы устанавливаете панели на стены, то нужно стараться расположить их как можно выше. Слишком низкое расположение почти наверняка приведет к тому, что мебель будет блокировать инфракрасное излучение, что ограничит ее нагрев.

Для панелей меньшего размера мы рекомендуем устанавливать их на высоте не менее 1,0 м (более 3 футов), а для панелей большего размера – на высоте 2,0 м (от 6 до 7 футов). Как и у ваших радиаторов, температура поверхности панелей достигает примерно 80 ^o C, поэтому не прикасайтесь к ним и не располагайте предметы слишком близко к ним.

Процесс установки

Все наши панели поставляются с вилкой для Великобритании, так что вы можете просто подключить и работать, но мы рекомендуем по возможности подключать их к электрической цепи. Это позволяет вам использовать соответствующий переключатель (например, выключатель света), чтобы включить их. Это также означает, что вы можете установить интеллектуальную систему отопления для оптимальной эффективности. Мы настоятельно рекомендуем профессиональную установку и подключение панелей к вашей электрической системе электриком, имеющим квалификацию Part P.

Что касается самих установок, мы ожидаем, что большинство клиентов обратятся за советом и опытом к электрику, имеющему квалификацию Part P, который подключит блоки к термостату и печатной плате. Вы можете узнать, имеет ли ваш электрик квалификацию Части P, просмотрев его данные в Реестре компетентных лиц.

Инфракрасные панели всегда поставляются с рамкой на задней стороне, что позволяет легко прикрепить их к стене. Это означает, что панели будут располагаться на расстоянии 1-2 см от стены.

Несмотря на то, что панели излучают тепло с передней поверхности (которая будет нагреваться), технология отражателя гарантирует, что тепло не будет выделяться с задней стороны. Тот факт, что они сидят подальше от стены, также помогает в этом отношении.

Большинство продаваемых панелей должны поставляться с винтами и креплениями для крепления панелей к стене или крыше. Тем не менее, мы рекомендуем обратиться к электрику, чтобы зафиксировать их на месте, и подключить их к электросети, а не просто подключать к существующей розетке.

Когда панели подключены, им требуется около 90 секунд, чтобы выйти на полную интенсивность нагрева, и, поскольку вам не нужно ждать, пока воздух нагреется, вы должны очень быстро почувствовать их эффект. Чтобы панели не перегревались, они будут модулировать, включаться и выключаться по мере необходимости; тем не менее, мы рекомендуем устанавливать их с какой-либо формой термостатического контроля, чтобы в помещении не было слишком жарко.

Самый простой вариант – адаптер для штекера таймера, однако мы рекомендуем приобрести подходящий термостат и программатор, если у вас есть средства.

Установка выполняется следующим образом:

• Отметьте и просверлите четыре отверстия, вставьте дюбели и винты с рым-болтами, которые входят в комплект поставки, чтобы обеспечить расстояние около 0,5 см от потолка;
• Затяните винты и вставьте винты в монтажный профиль на обратной стороне панели.

Затем при подключении к беспроводному термостату:

• Подключите постоянное питание 240 В к клеммам L и N в приемнике,
• Подсоедините нейтральный (синий) провод инфракрасной панели к нейтральному (N) разъему приемника,
• Подсоедините провод под напряжением инфракрасной панели (коричневый) к нормально разомкнутой (НО) клемме приемника,
• Подсоедините провод постоянной связи между клеммами под напряжением (L) и общей клеммой (C) в приемнике

Это гарантирует, что когда приемник включает питание, он достигает панели. Обратите внимание: сами по себе контакты переключателя не имеют напряжения и, следовательно, не будут подавать питание непосредственно на панель.

Установка инфракрасных панелей в ванной комнате

Хорошие инфракрасные панели имеют степень защиты IP45 или IP54, что означает, что их также можно использовать в ванных комнатах. Следует иметь в виду, что строительные нормы и правила гласят, что любые электромонтажные работы в ванных комнатах должны выполняться электриком, имеющим квалификацию Части P, который, в свою очередь, заполнит сертификат установки BS7671.

Выключатель или программатор должен находиться за пределами ванной комнаты. Что касается размещения, устройство должно находиться на расстоянии не менее 0,6 м (2 фута) от душа или ванны. Кроме того, если вы размещаете его над умывальником, убедитесь, что он находится на расстоянии не менее 13 см. Опять же, ваш электрик должен быть в состоянии посоветовать и принять соответствующие меры.

Привилегии

• Установка ваших панелей электриком, имеющим квалификацию Части P, гарантирует, что любые потенциальные риски сведены к минимуму.
