Какой стороной класть теплый пол пленочный: Какой стороной класть теплый пол и комплектующие

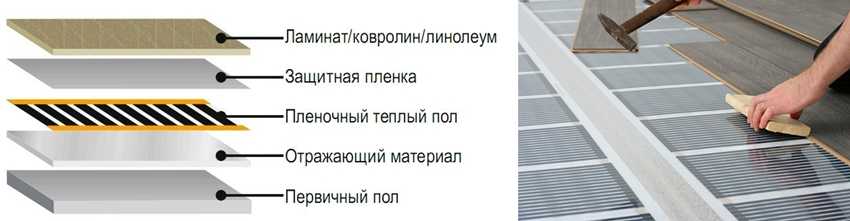

2. Какой стороной укладывать теплоизоляционную подложку?

Теплоизолирующие подложки укладываются отражающим слоем кверху. Если Вы используете фирменную подложку Heat Plus E-pex укладывать ее следует надписями кверху. В случае использования фольгированной подложки типа Изолон размещать ее следует фольгой (блестящей стороной) кверху.

3. На какой высоте устанавливать терморегулятор?

Терморегулятор в большинстве случаев устанавливается на стандартной высоте — 80см от пола . Однако высота установки может варьироваться от 15 до 150 см. Важно помнить, что от высоты установки регулятора для теплого пола зависит корректность работы встроенного в терморегулятор датчика температуры воздуха.

4. Какое будет энергопотребление теплого пола?

Максимальная мощность пола будет равняться мощности погонного метра выбранной вами пленки умноженная на общую ее длину. Однако потребление эл. энергии будет в разы меньше, если применить программируемые терморегуляторы. В среднем энергопотребление составляет 30 — 60 Вт/кв.м. в зависимости от уровня теплоизоляции помещения.

Задайте Ваш вопрос

Что бы опубликовать Ваш персональный вопрос заполните форму ниже. Так же Вы получите ответ от технического специалиста на Ваш электронный адресс.

Ваше имя *

Электронная почта *

Ваше сообщение *

Товар добавлен в корзину

Купить в один клик

Закрыть окно

Запросить стоимость товара

Загрузка товара

Заполните данные для запроса цены

Я согласен на обработку персональных данных. *

Закрыть окно

Плёночный тёплый пол под линолеум

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

• На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
• Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена; Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе
• Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов; Резиновый линолеум
• Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием; Гомогенный однослойный линолеум
• Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы. Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Содержание

1. Пошаговая инструкция укладки
2. Видео – Как подключить регулятор к теплому полу
3. Как протестировать функциональность нагрева пола
4. Финишное покрытие теплого пола
5. Практические советы
6. Видео – Процесс укладки пленочного пола под линолеум

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение.

Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

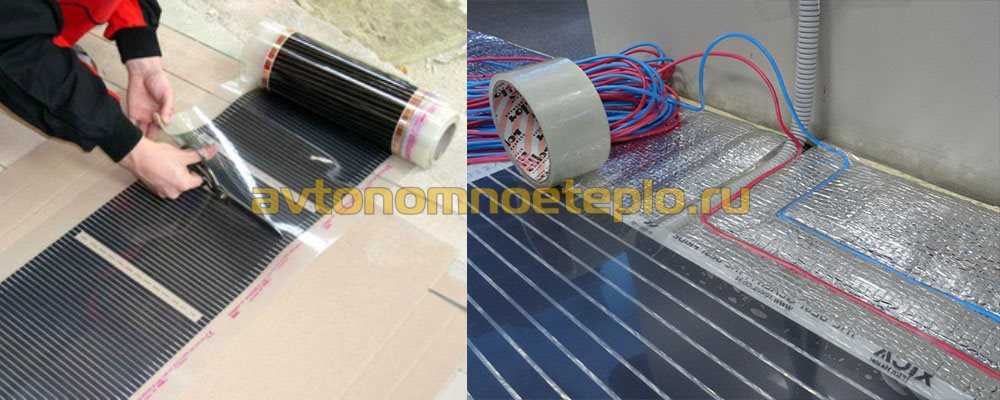

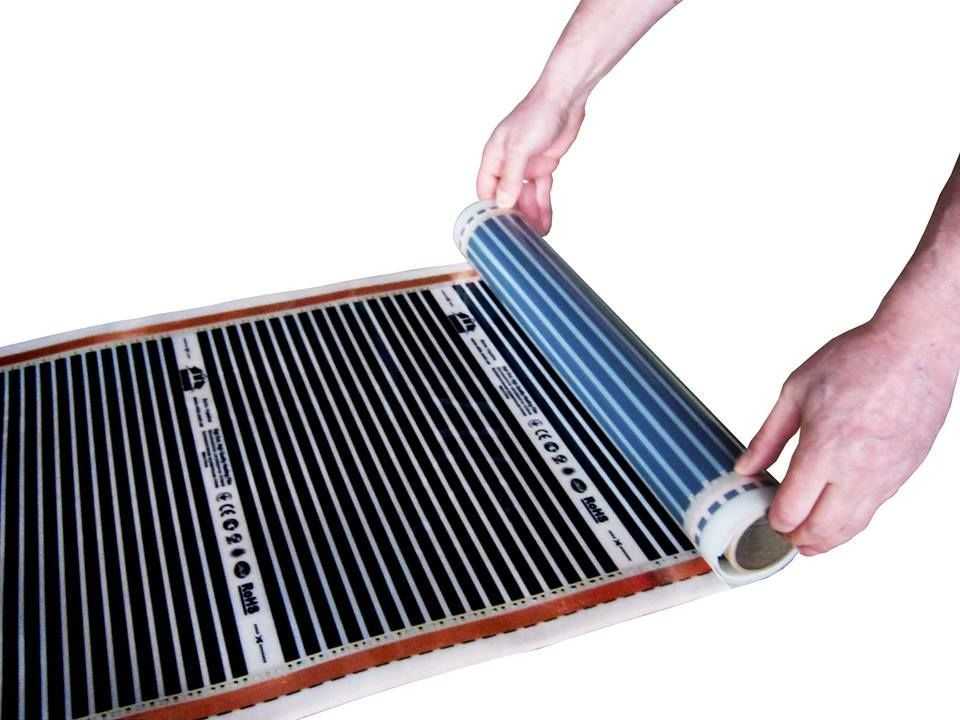

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

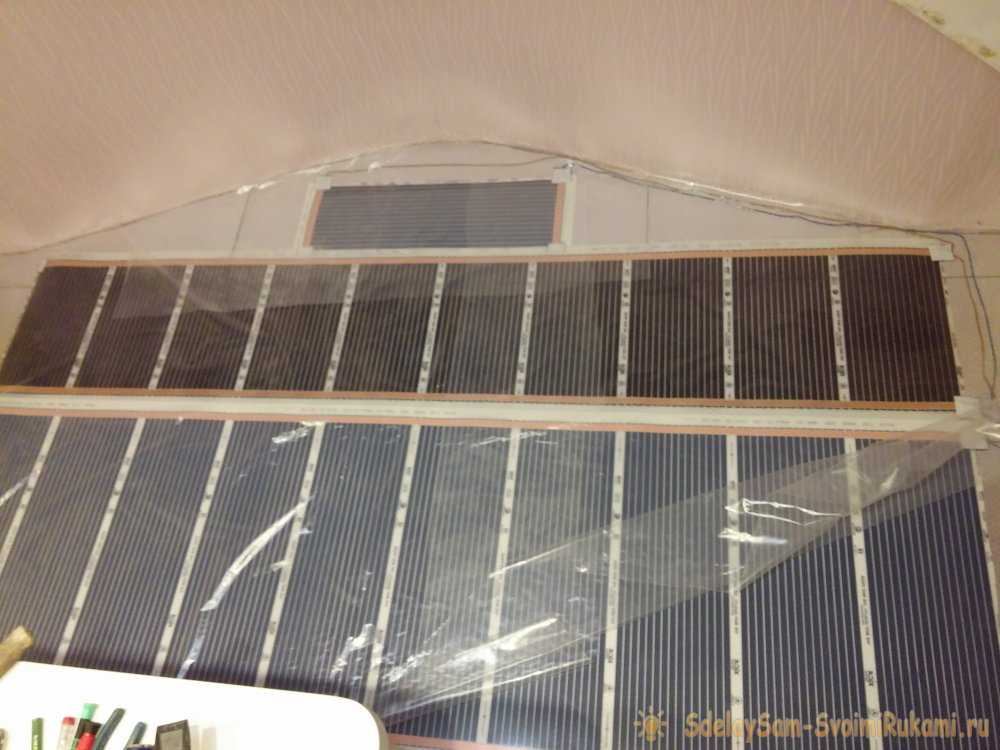

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Видео – Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

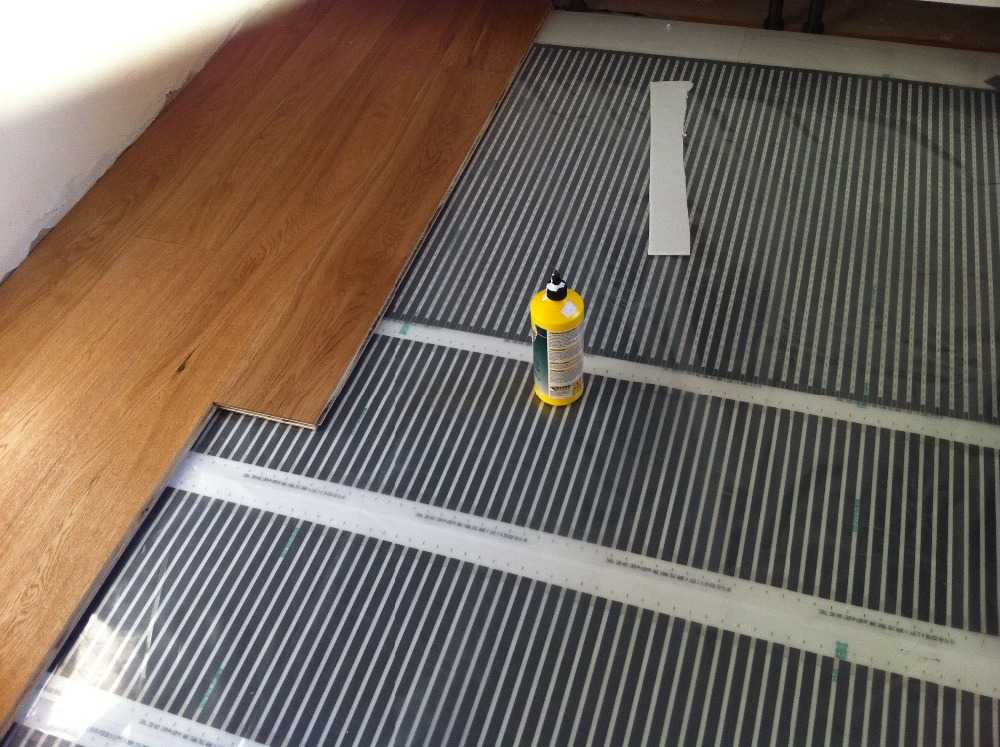

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Что можно и чего нельзя делать при напольном отоплении

Новости

Если вы никогда раньше не устанавливали теплые полы, это может показаться сложным и очень техническим, или, может быть, вы установили пару работ, но еще не уверены в процедуре. Это базовое руководство о том, что можно и чего нельзя делать, предназначено для того, чтобы помочь вам избежать некоторых ловушек, возникающих при установке электрического теплого пола.

Что нужно делать

• Полностью прочтите все инструкции перед началом установки — они предназначены для того, чтобы помочь вам выполнить установку правильно с первого раза, а не только для ознакомления, если у вас возникнут проблемы.
• Снимите защитную пленку перед установкой матов для теплого пола Thermonet, чтобы обнажить клейкую сторону сетки и позволить плиточному клею/стяжке пройти через сетку и соединиться с основанием под ней. Коврики можно укладывать свободно с пластиком, чтобы получить правильную компоновку и позволить вам сдвигать коврики по мере необходимости, чтобы покрыть пол, однако пластик необходимо удалить, а сетку приклеить к полу, чтобы завершить установку.
• Убедитесь, что все нагревательные кабели и соединения холодного конца полностью погружены в слой эластичного клея для плитки на цементной основе или выравнивающей смеси для обеспечения равномерного распределения тепла.
• Укладывайте маты для теплого пола Thermonet проволокой вниз, чтобы защитить нагревательный кабель.
• При размещении термостата во влажном месте соблюдайте и соблюдайте действующие директивы по электробезопасности и степени защиты IP.
• Убедитесь, что контур теплого пола защищен подходящим УЗО.
• Во время установки и укладки пола используйте входящий в комплект матовый монитор, чтобы предупредить вас о любом повреждении кабеля во время этого процесса.
• Уточните у производителя вашего пола совместимость с электрическим подогревом пола и рекомендации по максимальной температуре, особенно для мягкой отделки пола, такой как ковер или инженерная древесина.
• Убедитесь, что установщик полностью заполнил форму передачи клиенту, прежде чем покинуть объект, а затем используйте эту информацию для завершения онлайн-регистрации гарантии в течение 60 дней после установки.
• Убедитесь, что все электромонтажные работы выполняются квалифицированным электриком, а все проверки выполнены и зарегистрированы в соответствии с руководством по установке. Электрик не обязан прокладывать отопление, однако все проверки и окончательное подключение термостата должны быть выполнены электриком.
• Убедитесь, что несколько полов с подогревом подключены к термостату параллельно (не подключайте маты с подогревом последовательно друг к другу). При использовании нескольких матов проверьте, чтобы общая нагрузка нагревательных элементов не превышала максимальную нагрузку термостата (16 ампер) или убедитесь, что в цепь подключены контактор и демпфер соответствующего номинала.
• Убедитесь, что датчик температуры пола установлен в кабелепроводе, чтобы при необходимости его можно было легко заменить. Трубка датчика пола должна располагаться по центру между двумя ветвями нагревательных кабелей для обеспечения точных показаний температуры.
• Обратитесь к производителю клея/затирки, чтобы убедиться в его пригодности и получить рекомендации по времени высыхания и максимальной температуре пола.
• Рассмотрите возможность использования изоляционных плит Econoboard под напольным отоплением, чтобы повысить эффективность системы напольного отопления.

Запрещено

• Никогда не обрезайте и не укорачивайте нагревательный кабель! Нагревательный элемент представляет собой резистивный элемент, и при обрезании или укорачивании нагревательного кабеля изменяется его сопротивление, что приводит к перегоранию кабеля.
• Оставляйте излишки кабеля открытыми или свернутыми под фурнитурой кухонного гарнитура или внутри полости в стене. Весь нагревательный кабель должен быть полностью залит слоем гибкого клея для плитки и должен располагаться на расстоянии не менее 50 мм друг от друга.
• Разрешить нагревательным кабелям касаться друг друга или пересекаться друг с другом.
• Соединяйте маты/кабели теплого пола последовательно! Несколько матов/кабелей всегда должны подключаться параллельно.
• Включите систему обогрева, когда она свернута спиралью или находится на воздухе, так как это приведет к перегоранию нагревательного элемента. Электрик должен проверить систему отопления перед установкой в ​​соответствии с инструкциями в руководстве по установке.
• Натяните или приклейте соединения холодного хвоста.
• Попытаться выполнить какие-либо электромонтажные работы, если вы не являетесь полностью квалифицированным электриком.
• Оставляйте коврик-монитор включенным, пока работа не выполняется, так как батареи разрядятся, и устройство перестанет работать.
• Кабели обогрева помещения на расстоянии менее 50 мм друг от друга.
• Устанавливайте любые предметы с напольными механическими креплениями (например, дверные упоры) на систему подогрева пола.
• Крышка системы теплого пола со стационарными креплениями на твердом основании. Воздух должен циркулировать по полу.
• Установите изоляционные плиты поверх теплого пола.

Обратите внимание: Это только краткое справочное руководство, которое не заменяет руководство по установке или стандартную литературу. Установщики несут ответственность за обеспечение соответствия системы всем действующим электротехническим, строительным и другим соответствующим нормам.

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи данное руководство будет посвящено установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

2.

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Внимание! Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольных датчиков

Установка напольных датчиков помогает ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной и снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей под задней коробкой. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы вы могли отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Зафиксируйте холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной напольный датчик

Мы всегда рекомендуем установить запасной напольный датчик на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите плиточный клей и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для оформления гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного конца. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического обогрева пола

Как бы вам ни хотелось включить вашу новую систему электрического обогрева пола, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить максимальное количество этажей до 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.
