Какой стороной укладывать теплый пленочный пол: Какой стороной класть теплый пол

Какой стороной класть теплый пол

В данной статье мы рассмотрим технологию монтажа и наладки системы отопления с помощью инфракрасного обогрева в частном доме, квартире или офисе.

До последнего времени в мире для дополнительного или первичного отопления применялись два вида «теплых полов»: система с использованием электрического кабеля и «водяной теплый пол», греющий за счет проходящей по трубам горячей воды. Сегодня в продаже стали появляться отопительные системы, основанные на пленочной технологии. Такие системы получили название «инфракрасный теплый пол» (ИТП). Такая технология быстро завоевала приверженцев в разных странах, хотя, например, в Украине и других странах СНГ ее стали применять относительно недавно. Эта технология прошла все необходимые испытания и получила сертификаты.

В статье «Лучистая система отопления» речь идет о том же принципе обогрева, однако использована несколько иная терминология и есть одно технологическое отличие: применен другой тип пленки.

ПЛЭН — более толстая и тяжелая, а длины излучаемых волн в обоих случаях одинаковы.

Прежде, чем приступить к монтажу ИК-теплого пола, необходимо тщательно осмотреть будущее место монтажа, удалить все выступающие предметы, трещины, сколы и предметы, которые могут нарушить систему.

На выровненный очищенный пол уложите с перекрытием в 20 см слой парогидроизоляции. Это особая термостойкая пленка, имеющая плотность более 140 г/м кв. Ее необходимо закрепить с помощью скотча.

Укладка энергопленки

Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.

Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.

Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента. Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.

Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.

После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.

Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.

При установке термопленки под ламинат, линолеум, ковровое покрытие, датчик температуры пола монтируется между утеплителем и термопленкой как можно ближе к терморегулятору и устанавливается около черной полосы термопленки. Чтобы выровнять поверхность пола под финишное покрытие, проделайте штробу в утеплителе, а при необходимости и в полу. Для быстрого демонтажа датчика при его неисправности лучше уложить кабель от термодатчика до терморегулятора в гофротрубку.

Подключение терморегулятора к электрической сети

Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Содержание:

Что представляет собой фольгированный утеплитель

Это комбинированный материал, который состоит из слоя алюминиевой фольги или металлизированной пленки, соединенной с теплоизоляционным материалом.

Отражающий слой может быть односторонним или двухсторонним. Отличается легким и быстрым монтажом благодаря своей эластичности. Более тонкий, чем другие теплоизоляционные материалы.

Кроме сохранения тепла может использоваться в качестве гидроизоляции, так как не пропускает через себя влагу. Чем тоньше слой фольги, тем он лучше пропускает через себя тепло.

Виды утеплителей

Различаются они материалами, используемыми при изготовлении.

При выборе нужно учитывать требования к помещению и его функциональное назначение. Верхний слой должен быть покрыт алюминиевой фольгой, а не напылением.

Свойства

Преимущества:

Такая изоляция может применяться в любых помещениях. Кроме описанных качеств она способна отражать радиационное излучение.

Способы укладки

Теплосберегающие свойства зависят от того, насколько правильно уложен утеплитель.

Утепление бетонного пола

Чаще всего рулонный материал фиксируют к бетонному основанию на специальный клей, изготовленный на основе каучука.

1. Подготавливаем поверхность. Плиту выравниваем, чтобы не было большого перепада по высоте. Все щели и трещины заделываем цементным раствором.
2. Расстилаем материал на полу фольгированным слоем вверх, отрезаем нужную длину. Полосу отодвигаем, наносим на место ее укладки клей. Выдерживаем несколько минут согласно инструкции к клею. Укладываем и хорошо прижимаем материал. Полосы кладем вплотную друг к другу.
3. Стыки закрепляем фольгированным скотчем, который продается в строительных магазинах.

Можно закрепить материал на двухсторонний скотч, приклеенный по периметру, или дюбели.

Утепление пола из древесины

На деревянный пол удобнее всего укладывать фольгированный утеплитель, имеющий нижний самоклеящийся слой.

Последовательность укладки:

После того как материал уложен, можно укладывать выбранное напольное покрытие.

Фольгированный изолятор под теплые полы

Основа под теплые полы должна быть ровной без перепадов высоты и дефектов. Все погрешности нужно устранить.

1. Фольгированный материал раскладываем полосами встык, места соединения проклеиваем специальным скотчем.
2. Сверху монтируем систему электрических или водяных теплых полов.
3. Укладываем гидро- и пароизоляционный материал. Он не даст протечь бетону на нагревательные элементы пола.
4. Заливаем стяжку толщиной 30–50 мм в зависимости от вида обогревательных элементов и функционального назначения помещения.

Изоляция под плавающую стяжку

Характеризуется тем, что плита не скрепляется жестко с бетонной стяжкой, между ними укладывается теплоизоляция.

1. Подготавливаем основание, устраняем все дефекты.
2. Штукатурим нижнюю часть стен.
3. Наклеиваем по периметру стен демпферную ленту, ее высота должна быть по толщине пола: от плиты до напольного покрытия.
4. Грунтуем основание в два слоя. Последующий слой наносим после высыхания предыдущего.
5. Теплоизоляционные фольгированные плиты укладываем фольгой вверх. Используем металлизированное покрытие, устойчивое к воздействию цементного раствора. Плиты укладываем строго в горизонтальной плоскости, плотно друг к другу. Неровная укладка утеплительных плит способствует образованию трещин в бетонном растворе.
6. Места соединения плит проклеиваем скотчем.
7. Заливаем бетонную стяжку.

Мы рассмотрели, как правильно укладывать фольгированный материал для качественного утепления пола. Теплоизолирующий материал всегда укладывают фольгой наружу, если постелить наоборот, он не будет сохранять тепло в полной мере.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

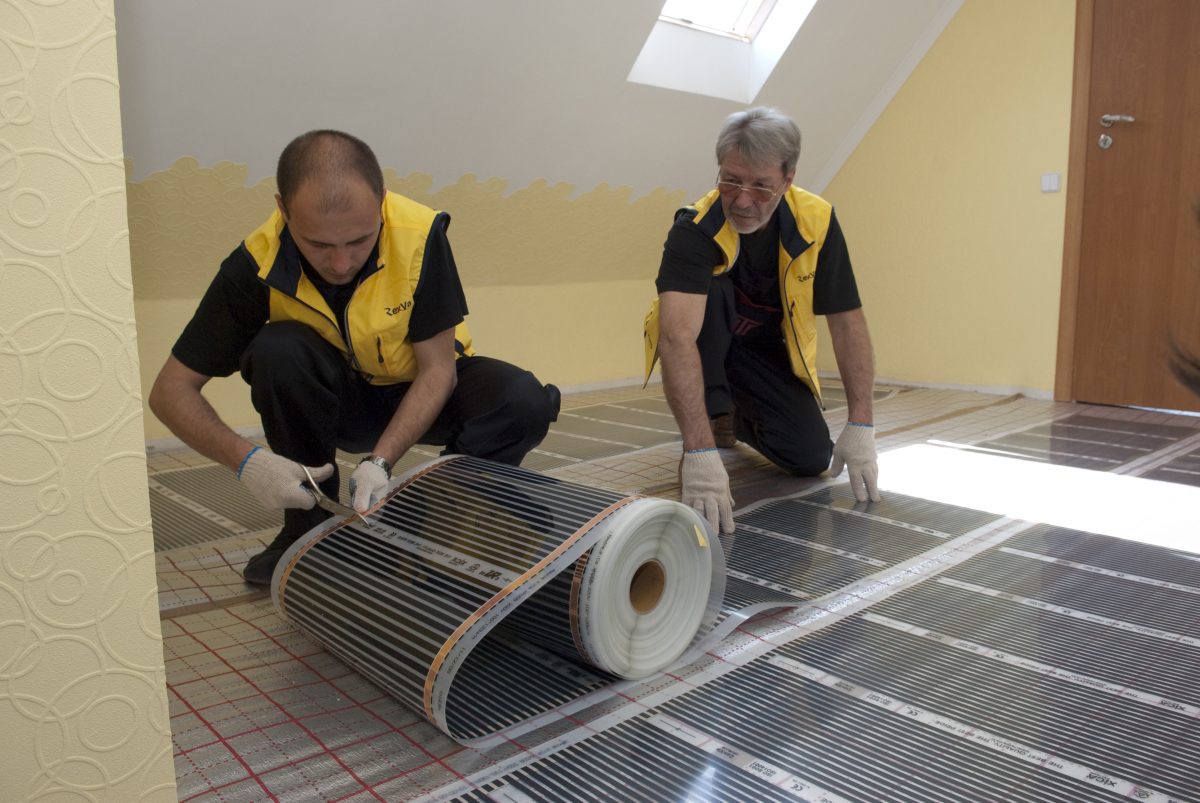

	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

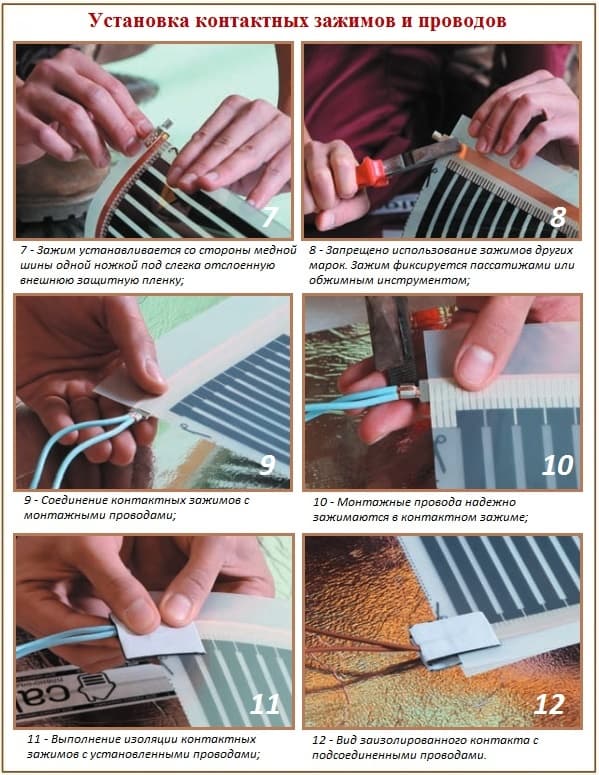

	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.

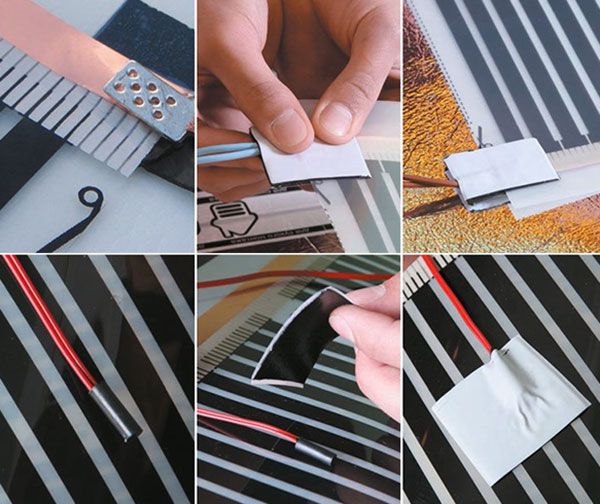

	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Инструкция тёплый пол, расчёт тёплый пол, монтаж тёплого пола

Расчёт необходимого количества материалов

Расчёт необходимого количества материалов, т.е. количества пленки, ее мощности, возможностей электросети, количества терморегуляторов, исходя из размеров и планировки помещения или другого объекта.

Разметка помещения или другого объекта производится исходя из линейных размеров полосы инфракрасной пленки 0,5м, 0,8м или 1,0м;

Не обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя достаточно покрыть 75—80% от общей площади. Измерьте общую площадь помещения, произведите расчёт необходимого количества тёплого пола учитывая отступы по периметру помещения 5-10 см., исключая места где будет располагаться мебель, кухня, бытовая техника и т. д.

Помимо линейной разметки и собственно количества пленки необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении.

I=P/U

Где I—сила тока, Р—мощность (энергопленки), U—напряжение в сети (220 В). Значение силы тока необходимо знать для подбора нужного сечения силового провода, подводных (монтажных) проводов и соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

Сечение провода Допустимый ток (медь) Допустимый ток (алюмин.)

1,5 мм². 16 А 10 А

2,5 мм². 25 А 16 А

В современных домах чаще всего используют для осветительной проводки медный провод, с поперечным сечением 1,5  мм²., для розеток 2,5 мм²

Пример расчета. При выборе плёночного тёплого пола на 1 м² потребляемая мощность может составлять 150 или 220 Вт/м².

Для примера возьмем плёнку мощностью 150 Вт/м² под ламинат.

Если возьмем площадь в 12 м², то расчеты производим следующим образом: 12 х 150 = 1800 Вт, или 1,8 кВт.

Пользуясь формулой, определяем силу тока, она равна 1800/220=8,2 А, то есть, нам достаточно провода сечением 1,5 мм². Это же сечение провода будет оптимальным не только для подключения регулятора, но и для монтажных проводов, соединяющих полосы пленки между собой.

Монтаж плёночного тёплого пола Heat Plus

Для проведения монтажа плёночного тёплого пола «Heat Plus» вам понадобится:

• Пленочный тёплый пол «Heat Plus»;
• Утеплитель с лучеотражающим слоем, смотри утеплители
• Терморегулятор с датчиком температуры пола, смотри каталог терморегуляторов
• Набор «Heat Plus» и монтажные провода;
• Электроизоляционный материал, смотри электроизоляция

Поверхность первичного основания пола должна быть максимально ровной и сухой.

Установка системы тёплого пола

Установка системы тёплого пола проводится в пять этапов:

1.    Установка регулятора температуры для тёплого пола;
2.    Укладка утеплителя с отражающим эффектом;
3.    Монтаж и подсоединение вынесенного датчика тёплого пола;
4.    Монтаж инфракрасной теплоизлучающей пленки;
5.    Подключение пленки к сети.

1. Установка терморегулятора.

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Терморегулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на пленку необходимо скрыть в утеплители, а при выводе к стене можно скрыть в стене или закрыть декоративным коробом для электропроводки. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат. При укладке пленки под плитку, провод датчика терморегулятора должен находиться на поверхности вторичной стяжки, непосредственно под плиткой.

2. Укладка утеплителя с лучеотражающим эффектом.

Сейчас на рынке большой выбор теплоизоляционных материалов. В своей работе мы используем — полифом (BOPP/AL/PE) — это слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, который с одной или двух сторон, биориентированой пропиленовой пленкой метализированой, толщиной до 0,5 мм. и чистотой 99,4%. Материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трех путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение.

Утеплитель с лучеотражающим эффектом укладывается на поверхность, которую требуется закрыть пленкой и скрепляется фольгированным скотчем.

3. Монтаж датчика температуры.

Датчик теплого пола располагается вблизи терморегулятора (расстояние до 3 м.) под плёнкой. Для укладки датчика в теплоизоляторе вырезается шурф (полоска шириной 0,5 — 1 см). Сверху датчика укладывается одна из полос греющей плёнки. Рекомендуем термодатчик укладывать в гофру, что бы в случае выхода из строя его можно было заменить без разбора напольного покрытия.

4. Монтаж плёночного тёплого пола «Heat Plus».

Лицевой стороной пленки будет являться та сторона, где расположены медные шины. Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Места подключения проводов стараться выводить под плинтус или к самому краю покрытия.

Подготовка плёночного тёплого пола

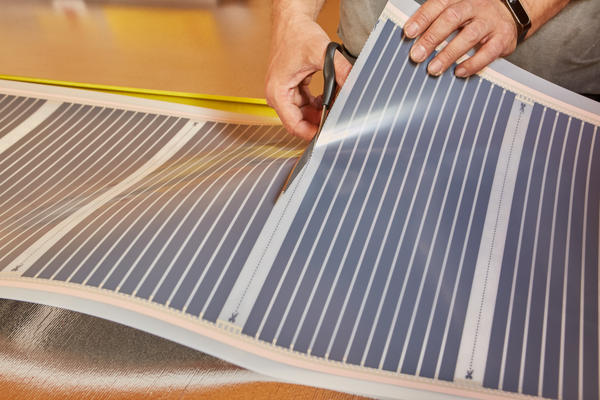

• Разрезать пленку согласно выбранной Вами схемы расположения.
• С одного конца, который ближе к терморегулятору припаять монтажные провода согласно прилагаемой инструкции. Мы рекомендуем использовать наборы «Heat Plus» или паять, используя олово 90, так как соединения методом пайки намного надёжней.
• За изолировать клипсу (место пайки) изоляцией из набора.
• За изолировать место поперечного разреза плёнки (второй конец плёнки).

Произведите пробное включение теплого пола, на ощупь определяя нагрев.

5. Подключение к сети.

Подключение пленки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения. Подключение рекомендуем проводить с помощью спец наборов «Heat Plus» или методом припаивания к медному проводнику, используя олово 90. После подключения монтажных проводов, места подключения, как и места выхода медной полосы на линии, где была отрезана пленка, нужно за изолировать. Удобнее всего это сделать с помощью специальных термостойких изоляционных лент. После подсоединения всех компонентов системы к электросети, производится проверка работы пленки и проверка пробником мест подключения монтажных проводов, а также изоляции по линии отреза.

После этого, можно производить укладку необходимого покрытия.

как сделать монтаж своими руками и видео

Теплый пол отлично подойдет для детской комнаты

Современные технологические находки позволяют находить принципиально новый способ обогрева жилища. Пленочный пол – результат применения высокотехнологичных разработок для обеспечения комфорта населения. Его устройство в квартире или отдельных комнатах позволяет гибко подходить к решению проблемы обогрева. Нагревательные элементы пленки генерируют инфракрасное излучение. Это излучение относится к категории наиболее комфортных для человеческого организма.

Использование пленки в качестве нагревательного элемента создает уникальные возможности при устройстве теплого полового покрытия. Не существует жесткой необходимости делать под нее новую цементную стяжку. Пленку можно укладывать под любой тип покрытия – ковролин, линолеум, паркет, ламинат. Полосы из пленки позволяют чрезвычайно быстро и достаточно просто произвести монтаж. По мнению многих практиков, эту процедуру способен произвести и домашний мастер, обладающий навыками проведения электромонтажных работ.

Подготовительные работы

Подготовка основы под пол с пленочным обогревом не требует обязательного демонтажа старого покрытия. Демонтаж производится лишь в том случае, если старый пол физически износился. Покрытие в хорошем состоянии просто очищают от всех видов грязи, пылевых частиц.

Технология монтажа непременно требует укладки утеплителя. Если планируется поверху настилать линолеум, ковролин или ламинат, рекомендуется использовать теплоизоляционный вспененный материал, толщина которого составляет 3 миллиметра.

Подложка под ик пленочный теплый пол укладывается металлизированной стороной вниз на очищенную половую поверхность. Чтобы полосы или фрагменты утеплителя не смещались, закрепите их на квадраты двухстороннего скотча или на клей. Куски утеплителя скрепляются между собой обычным скотчем. При необходимости в теплоотражающем материале прокалывают отверстия. Их устраивают в том месте, где планируется разместить перфорированный пленочный нагреватель.

Термостат

Терморегулятор для теплого пола

Управление показаниями температуры обеспечивает термостат. Приобретается любой терморегулятор, пригодный для теплых полов. Следует правильно рассчитать его мощность. При расчетах следует ориентироваться на следующие данные. Среднее потребление одного квадратного метра пленки – 200 Вт. Это значение перемножаем с размером площади, покрываемой пленкой. Произведение укажет общее значение мощности потребления энергии. Оно же укажет, под какую мощность приобретать термостат.

Задача терморегулятора – программирование периодичности работы подогрева, времени включения и времени выключения, базового температурного режима.

Крепить термостат следует вблизи от электропроводки. Его размещают в месте, удобном для человека, обычно рядом с установленными розетками. Под него можно выдолбить углубление, а можно смонтировать его на поверхности стены. Провода соответственно подводятся как скрытая проводка или наружная.

Определение площади под пленку

Укладка пленочного теплого пола производится не по всей, а по полезной площади комнаты. Нет необходимости утеплять пол целиком. Пленку настилают:

• При создании системы дополнительного обогрева – на 40 – 50% от всей площади;
• При создании системы основного обогрева – на 60 – 80%.

Отступ от стены следует оставлять не менее 20 сантиметров. В местах расположения массивной мебели или бытовой техники пленку не укладывают, во избежание перегрева.

Выбор пленки

Пленка бывает различной ширины

Как правильно сделать теплый пол? Сколько пленки приобрести? Основанием для выбора типа и размера пленочного пола является показатель полезной площади. Если помещение невелико, лучше приобрести пленку шириной 50 сантиметров. Для обширного помещения подойдут полосы шириной 1 метр. Существенным показателем является длина, поскольку пленка продается отрезками от 2,1 м и более. При покупке лучше ориентироваться на общую длину, если невыгодно учитывать длину каждого фрагмента.

Для проведения дальнейших монтажных работ необходимо составить схему расположения пленочных полос, ориентируясь на их ширину и размер площади, которую следует ими покрыть. Вместе с пленкой подготавливается инструкция, описывающая последовательность монтажа.

Расположение пленки

Схема размещения полос наносится непосредственно на слой утеплителя с помощью лент ярко окрашенного скотча. Продольное или поперечное расположение полос избирается, исходя из соображений экономии основного материала. Но для уменьшения точек подключения проводов специалисты рекомендуют укладывать ее по длине комнаты. Одновременно определяется схема подключения теплого пола.

Пленка разрезается по месту разметки острым ножом или специальными ножницами. Отрезки пленки раскладываются в соответствии со схемой. Не допускается наложения кусков пленки друг на друга даже краями.

Если приобретена пленка двусторонняя, ее можно укладывать любой из сторон. У отдельных видов пленки одна сторона может быть усилена, ее укладывают этой стороной вниз. Обычно производитель каким-либо образом обозначает усиленную сторону, например, делает ее матовой. Пленка готова к процессу монтажа.

Монтаж

Производители разделили пленку на секции, и рекомендуют разрезать ее посекционно. Если разрез пришелся на промежуточный отрезок, обрезанный край следует аккуратно заизолировать.

Схема подключения пола

Полосы пленки крепятся к подложке на квадраты двустороннего скотча. Таким образом, предупреждается возможное сдвигание фрагментов друг относительно друга, и относительно разметки.

Монтаж пленочного теплого пола далее предполагает установку термодатчика. Его крепят под полотно пленки при помощи скотча, располагая ближе к терморегулирующему прибору. Чтобы не создавать в этом месте бугров, рекомендуется устроить углубление в теплоизоляционном слое.

В соответствии со схемой укладываются провода. Подключение пленочного теплого пола выполняется параллельно. Это означает, что все провода подключаются с одной определенной стороны помещения. Удобно использовать провода двух цветов, например, традиционно – красного и синего. Провода единого цвета подсоединяются к одному из наконечников каждой из полос. Вывод проводов к терморегулятору осуществляется под корпусом плинтуса.

Соединяем пленку с проводами

На пленочное полотно устанавливается медный зажим. Зажим пробивает пленку и плотно соединяется с медной полосой – проводником. Прочность крепления зажима проверяется вручную (зажим слегка тянем на себя, он не должен двигаться относительно пленки). На зажиме крепится провод. Зажим закрывается с двух сторон битумным изолятором и плотно обжимается.

Производится подключение проводов к прибору терморегулятора. Он, в свою очередь, подключается к сети. Эту процедуру лучше поручить специалисту –электромонтажнику.

Смонтированная система обогрева проверяется в тестовом режиме. Специальным прибором проверяется надежность изоляции, мест подключения проводов. После включения нагревательной системы в сеть проверке подлежит нагрев каждой из полос.

Укладка ламината поверх пленочного пола

Если тестовые пробы показали успешное завершение монтажа, далее выполняется комплекс работ по укладке декоративного напольного покрытия. Лучше всего устраивать пленочный пол под ламинат. Пластины ламината просто соединяют в целое полотно поверх пленочного нагревательного элемента.

Энергопотребление пола

Как рассчитать и сколько потребляет теплый пол? Насколько выгоден такой способ обогрева?

Максимальный показатель тепловой мощности инфракрасного пола – 220 Вт на квадратный метр. Если пленочные полосы подключены к терморегулятору, и установлено включение 40% периода работы пола, для расчетов применяется коэффициент 0,4. В помещении площадью 20 квадратных метров отапливаемая (полезная) площадь 50% – 10 квадратных метров.

Энергопотребление теплого пола определяется по формуле:

(Размер полезной площади) х (коэффициент) х (тепловая мощность пола). В нашем примере результат составляет 0,88 кВт/ч. В принципе, это невысокий показатель. Если его помножить на стоимость электроэнергии в конкретной местности, можно узнать, сколько стоит час работы пленочного пола, и стоимость функционирования пола в течение месяца.

Какой стороной класть теплый пол

В данной статье мы рассмотрим технологию монтажа и наладки системы отопления с помощью инфракрасного обогрева в частном доме, квартире или офисе.

До последнего времени в мире для дополнительного или первичного отопления применялись два вида «теплых полов»: система с использованием электрического кабеля и «водяной теплый пол», греющий за счет проходящей по трубам горячей воды. Сегодня в продаже стали появляться отопительные системы, основанные на пленочной технологии. Такие системы получили название «инфракрасный теплый пол» (ИТП). Такая технология быстро завоевала приверженцев в разных странах, хотя, например, в Украине и других странах СНГ ее стали применять относительно недавно. Эта технология прошла все необходимые испытания и получила сертификаты.

В статье «Лучистая система отопления» речь идет о том же принципе обогрева, однако использована несколько иная терминология и есть одно технологическое отличие: применен другой тип пленки. ПЛЭН — более толстая и тяжелая, а длины излучаемых волн в обоих случаях одинаковы.

Прежде, чем приступить к монтажу ИК-теплого пола, необходимо тщательно осмотреть будущее место монтажа, удалить все выступающие предметы, трещины, сколы и предметы, которые могут нарушить систему.

На выровненный очищенный пол уложите с перекрытием в 20 см слой парогидроизоляции. Это особая термостойкая пленка, имеющая плотность более 140 г/м кв. Ее необходимо закрепить с помощью скотча.

Укладка энергопленки

Пленка кладется лицевой стороной кверху. При такой укладке медный (луженый) проводник должен находиться внизу. Полосы энергопленки допускается укладывать на расстоянии 10 см друг от друга, чтобы равномерно покрыть всю площадь комнаты.

Термопленка укладывается только в один слой, без перекрытия. Допускается перекрывать боковые прозрачные края. Медные токопроводящие полосы должны располагаться не ближе 2 см друг от друга. При работе с теплыми ИК-полами старайтесь не повредить нагревательную пленку и соединительные провода, не ходите по пленке в обуви, не ставьте на нее тяжелые предметы.

Обращаю внимание, что прибивать элементы можно только через прозрачный ободок сбоку элемента. Нельзя крепить элемент ближе, чем в 6.4 мм к токопроводящему участку элемента. Укладывайте систему таким образом, чтобы силовые провода проходили под плинтусом.

Подключение может производиться механически, с помощью заклепок, или с помощью припаивания к медному проводнику — в этом случая используйте олово ПОС 90.

После подключения всех элементов системы к электросети, необходимо произвести «ходовые испытания» теплого пола, проверяя пробником точки подключения монтажных проводов и изоляцию по линии отреза. Затем можно укладывать необходимое напольное покрытие. Для удобства полосы теплого пола можно закрепить малярным скотчем.

Для подключения лучше применять провода разных цветов. По государственному стандарту рекомендуется подключать к нулевому проводу проводники желто-зеленого цвета.

При установке термопленки под ламинат, линолеум, ковровое покрытие, датчик температуры пола монтируется между утеплителем и термопленкой как можно ближе к терморегулятору и устанавливается около черной полосы термопленки. Чтобы выровнять поверхность пола под финишное покрытие, проделайте штробу в утеплителе, а при необходимости и в полу. Для быстрого демонтажа датчика при его неисправности лучше уложить кабель от термодатчика до терморегулятора в гофротрубку.

Какой стороной класть теплый пол и комплектующие

В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.
Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.

Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.

Подключение терморегулятора к электрической сети

Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Содержание:

Подготовка к работе

Любая работа начинается с подготовки. Первым делом необходимо очистить основание от пыли и грязи. Обязательно нужно сделать расчет и графически отметить места установки регулятора и прокладки проводки. После сделать отверстия для монтажа терморегулятора и проходы для укладки проводки до датчика и пола. При умении самостоятельного обращения с электроинструментом подготовка каналов для проводки и установки датчика своими руками не составит труда. Обязательно использование теплоизоляции. Может применяться отражающая или пробковая изоляция, толщина которой 3-5 мм. Подложка под инфракрасный теплый пол необходима. Нужно будет вырезать в ней отверстия, в котором пойдет укладка проводов. Не рекомендуется использовать материал, лицевая сторона которого сделана из фольги, так как такое покрытие является некачественным.

Что представляет собой фольгированный утеплитель

Это комбинированный материал, который состоит из слоя алюминиевой фольги или металлизированной пленки, соединенной с теплоизоляционным материалом. Отражающий слой может быть односторонним или двухсторонним. Отличается легким и быстрым монтажом благодаря своей эластичности. Более тонкий, чем другие теплоизоляционные материалы.

Кроме сохранения тепла может использоваться в качестве гидроизоляции, так как не пропускает через себя влагу. Чем тоньше слой фольги, тем он лучше пропускает через себя тепло.

Особенности подключения системы обогрева пола

Системы, подключенные к электросети, состоят из кабелей двужильного или одножильного типа. Эти провода – элементы для нагрева контура. Укладка происходит ленточно или резистивно, при этом все особенности подключения теплых полов в доме знают только профессионалы, имеющие дело, в том числе, и с инфракрасной системой обогрева напольного покрытия жилого помещения.

Отличие одной жилы в проводе от его двужильной альтернативы заключается именно в способе монтаже. Кабель с одной жилой предусматривает возвращение к термодатчику, а при наличии двух жил замыкание цепи производится особым наконечником.

Специалисты указывают на простоту монтажа двужильных проводов, что особенно важно в помещениях со сложной конфигурацией. Кабель резистивного типа держит на каждом участке системы единую температуру, что вызывает определенные неудобства.

Уровень нагрева жилы обеспечивается саморегулирующимся двужильным кабелем экранированного типа. Увеличение тепла часто связывается с температурой в комнате, которая отслеживается внутренним устройством.

Какой кабель использовать для теплого пола?

Одножильный кабель недорогой и может выдержать высокие температурные нагрузки, потребление электричества минимальное. Двужильный кабель удобен в работе, поддерживать стабильное электромагнитное поле внутри дома в естественном состоянии, не нужно ставить термодатчик.

Выбрать правильный кабель двужильного типа можно по обозначению CF, CT или CR. Снаружи кабель нуждается в изоляции и медном экране. В одножильном проводе ставится термодатчик, к которому одним концом фиксируется кабель, а второй пропускается в помещение и по контуру возвращают к термодатчику. Система получается замкнутого типа.

Способы укладки

Теплосберегающие свойства зависят от того, насколько правильно уложен утеплитель.

Утепление бетонного пола

Чаще всего рулонный материал фиксируют к бетонному основанию на специальный клей, изготовленный на основе каучука.

1. Подготавливаем поверхность. Плиту выравниваем, чтобы не было большого перепада по высоте. Все щели и трещины заделываем цементным раствором.
2. Расстилаем материал на полу фольгированным слоем вверх, отрезаем нужную длину. Полосу отодвигаем, наносим на место ее укладки клей. Выдерживаем несколько минут согласно инструкции к клею. Укладываем и хорошо прижимаем материал. Полосы кладем вплотную друг к другу.
3. Стыки закрепляем фольгированным скотчем, который продается в строительных магазинах.

Можно закрепить материал на двухсторонний скотч, приклеенный по периметру, или дюбели.

Утепление пола из древесины

На деревянный пол удобнее всего укладывать фольгированный утеплитель, имеющий нижний самоклеящийся слой.

Последовательность укладки:

После того как материал уложен, можно укладывать выбранное напольное покрытие.

Фольгированный изолятор под теплые полы

Основа под теплые полы должна быть ровной без перепадов высоты и дефектов. Все погрешности нужно устранить.

1. Фольгированный материал раскладываем полосами встык, места соединения проклеиваем специальным скотчем.
2. Сверху монтируем систему электрических или водяных теплых полов.
3. Укладываем гидро- и пароизоляционный материал. Он не даст протечь бетону на нагревательные элементы пола.
4. Заливаем стяжку толщиной 30–50 мм в зависимости от вида обогревательных элементов и функционального назначения помещения.

Изоляция под плавающую стяжку

Характеризуется тем, что плита не скрепляется жестко с бетонной стяжкой, между ними укладывается теплоизоляция.

1. Подготавливаем основание, устраняем все дефекты.
2. Штукатурим нижнюю часть стен.
3. Наклеиваем по периметру стен демпферную ленту, ее высота должна быть по толщине пола: от плиты до напольного покрытия.
4. Грунтуем основание в два слоя. Последующий слой наносим после высыхания предыдущего.
5. Теплоизоляционные фольгированные плиты укладываем фольгой вверх. Используем металлизированное покрытие, устойчивое к воздействию цементного раствора. Плиты укладываем строго в горизонтальной плоскости, плотно друг к другу. Неровная укладка утеплительных плит способствует образованию трещин в бетонном растворе.
6. Места соединения плит проклеиваем скотчем.
7. Заливаем бетонную стяжку.

Мы рассмотрели, как правильно укладывать фольгированный материал для качественного утепления пола. Теплоизолирующий материал всегда укладывают фольгой наружу, если постелить наоборот, он не будет сохранять тепло в полной мере.

Инфракрасный теплый пленочный пол: все нюансы самостоятельного монтажа

Инфракрасные теплые полы появились относительно недавно, однако успели оттеснить традиционные греющие водяные и кабельные конструкции на второй план. Принципиально иной способ обогрева помещения при помощи инфракрасного излучения делает эту систему наиболее эффективной и практичной из всех существующих.

Как это работает

Инфракрасный или, как его еще называют, пленочный греющий пол представляет собой заламинированные в плотную полистирольную пленку излучатели из карбоновой пасты. По медным проводкам подается напряжение, активирующее их работу. Генерируемые излучателями инфракрасные волны аккумулируются расположенным поверх пленки напольным покрытием, которое начинает отдавать тепло в помещение. Отличительным свойством такого нагрева является равномерность и наиболее оптимальное распределение температур в комнате. Самым прогретым участком при работе инфракрасного отопления будет пол, чем выше от него, тем температура ниже. Такие условия, по мнению медиков, наиболее оптимальны для организма человека. Подключение системы осуществляется через терморегулятор, который позволяет поддерживать в отапливаемом помещении наиболее комфортную температуру.

Почему выбирают именно эту систему

В отличие от традиционных теплых полов на основе греющего кабеля и труб с циркулирующим теплоносителем, пленочные имеют множество преимуществ:

• Возможность монтажа под любое финишное напольное покрытие. Инфракрасные системы можно установить на наклоненные под разными углами, вертикальные и горизонтальные поверхности.
• Ширина пленки минимальна, около 0,4 мм, поэтому монтаж греющего пленочного пола не поднимет высоту напольного покрытия. Это особенно удобно, если планируется установить систему не во всем здании, а только в некоторых его комнатах.
• Небольшое энергопотребление, которое связано с высокой теплопроводностью карбона. Затраты на электроэнергию значительно ниже, чем при отоплении жилища при помощи других систем, работающих на электричестве.
• Простота монтажа, который не требует обязательного сооружения стяжки или нанесения плиточного клея. Так же не потребуется установка нагревательного котла для теплоносителя. Поэтому пленочный греющий пол можно без проблем уложить самостоятельно.
• Долговечность и высокая надежность. Нагревательные элементы соединены параллельно, поэтому даже в случае повреждения участка греющей полосы, оставшиеся излучатели продолжают свою работу.
• Абсолютная безопасность для человека. Пленка производится из экологически чистых материалов, а уровень электромагнитного излучения, исходящего от работающего устройства, практически равен фоновому.
• Возможность легкого демонтажа системы, при этом она сохраняет свою работоспособность. В последующем пленочный пол можно вновь уложить в другом месте, на его эксплуатационных характеристиках это никак не отразится.

Определяем необходимое количество материалов

Начнем с термопленки. Прежде всего определяем площадь помещения, в котором будет уложена система. Производитель рекомендует закрывать пленкой не всю поверхность, а только 75-80% пола в том случае, если конструкция будет использоваться как единственный источник отопления, и около 40% для дополнительного обогрева. Нужно учитывать, что инфракрасная пленка укладывается так, чтобы по периметру комнаты она отступала от стен на 10-40 см. Расстояние между полосами может быть до 10 см. Кроме того не рекомендуется укладывать материал под массивной мебелью, крупной бытовой техникой и т. п. Лучше всего на листе миллиметровке с соблюдением реальных пропорций выполнить примерную схему укладки пленки, так будет проще делать расчеты. Следует помнить, что пленочный пол можно разрезать. На поверхности материала нанесены специальные метки, показывающие места возможного разреза. Расстояние между ними составляет около 25 см. Таким образом можно подсчитать количество необходимых для укладки секций и, соответственно, длину материала. Так же необходимо просчитать нагрузки по мощности, определить, соответствуют ли они возможностям электросети и, исходя из полученных данных, подобрать сечение силового и монтажных проводов. Так как мощность, потребляемая системой, известна, силу тока легко определить, разделив это значение на напряжение в сети. Исходя из получившейся величины, выбираем необходимое сечение проводов. Например, если одна секция теплого пола при максимальной нагрузке потребляет 10 Вт за час, а таких секций в квадратном метре – 20, то потребляемая мощность на 1 кв. м составит 200 Вт. Далее умножаем получившееся значение на площадь комнаты и получаем мощность, потребляемую системой. Величину делим на 220В и определяем силу тока, подбираем необходимое сечение проводов.

Выбираем подложку

Бытует мнение, что на подложке под теплый пол можно сэкономить. На деле это совершенно не так. Карбоновые излучатели испускают инфракрасные волны как вверх, так и вниз. То есть обогревают не только напольное покрытие, но и перекрытия, на которые они уложены. Таким образом, существенные теплопотери неизбежны. Однако если уложить под пленку фольгированную подложку, которая будет отражать тепловое излучение, оно будет направлено только вверх. Что предотвратит потери тепла и увеличит эффективность работы пленочного греющего пола.

Подложка под пленку может быть разной. Обычно используются такие варианты:

• Металлизированная полимерная пленка. Укладывается непосредственно под термопленку, отражающей стороной вверх.
• Магнезитовая плита или ДВП, уложенные на алюминиевую фольгу, которой покрыт основной пол. Категорически запрещается монтировать инфракрасную пленку поверх алюминиевой фольги, это неизбежно приведет к замыканию и полному выходу из строя всей системы.

Монтаж инфракрасной пленки

Только после того, как все материалы подготовлены, можно приступать к укладке. Она производится в несколько этапов:

• Готовим основание. Греющая пленка очень требовательна к состоянию поверхности, на которую производится укладка. Основу необходимо тщательно очистить от грязи и пыли, проверить ее горизонтальность. Для этого лучше всего воспользоваться уровнем. Перепад высот, который допустим при монтаже инфракрасного греющего пола, составляет 3 мм. Основу при необходимости выравнивают, тщательно просушивают и еще раз очищают от пыли. Лучше всего воспользоваться промышленным или бытовым пылесосом.
• Укладываем изоляцию. В целях защиты греющей пленки от губительного воздействия влаги, первым на основание монтируется слой гидроизоляции. На него – теплоизоляция. Материал укладывается ровно, без зазоров. Стыки полотнищ обязательно проклеиваются скотчем.
• Определяем место для терморегулятора. В том случае, если не требуется монтаж отдельной проводки для системы, лучше всего устанавливать его около существующей электропроводки. Монтируется терморегулятор на стене, рядом с розетками, чтобы не мешать в дальнейшем расстановке мебели или бытовой техники. Прибор может быть установлен стационарно со скрытой проводкой, или подключен с помощью шнура в действующую розетку. В этом случае должны быть учтены все устройства, которые будут подключены через этот же прибор. Специалисты рекомендуют подключать терморегулятор через отдельный автомат, если мощность системы превышает 2 кВт.
• Укладка термопленки. В соответствии с составленной схемой монтажа разрезаем материал на полосы. При этом учитываем, что максимальная длина полотнища не должна превышать 8 м, иначе система не сможет нормально функционировать. Пленка раскладывается лицевой стороной вверх, так, чтобы выступающие медные контакты оказались внизу. Расстояние между полосами не должно быть меньше 0,5 более 10 см. Категорически запрещается укладка внахлест. Разложенная в соответствии со схемой пленка закрепляется на основе скотчем. Все манипуляции следует выполнять крайне осторожно, чтобы не наступить на материал или не допустить падения на него инструментов.
• Подключение медных контактов-шин. Для этого зачищаем конец провода длиной порядка 1 см и вставляем в хвостовик контактного зажима. Его, в свою очередь, устанавливаем одной стороной на медную шину, а другой – внутрь пленки. Хорошо прижимаем зажим пассатижами, чтобы не допустить искрения. Крепим элемент к медной муфте. Все места подключений и линии отреза греющей пленки обязательно изолируются специальным винил-мастичным скотчем, который идет в комплекте с системой. После того, как все секции греющей пленки соединены, обязательно измеряем сопротивление схемы на концах проводов, которые будут подключаться к термостату. Рассчитываем получившуюся нагрузку и сравниваем ее с той, которая максимально допустима для выбранной модели термостата. Если расчетная величина меньше как минимум на 20%, можно приступать к подключению.
• Подключение полотнищ к термостату. Подключение проводится параллельно. Проводя эту операцию лучше всего по возможности убирать провода под плинтус. Отдельные участки можно укладывать под теплоизоляцию. Устанавливаем датчик для контроля температуры напольного покрытия, который должен входить в комплект термостата. Датчик монтируется под карбоновую полоску. При выборе места для него учитывается напольное покрытие, если оно мягкое, то элемент устанавливается на участке с наименьшей нагрузкой. Подключаем термостат.
• Тестирование системы. Конструкцию включаем, внимательно осматриваем на предмет возможного искрения или сильного нагрева контактов. Постепенно поднимаем температуру до рабочих значений, систему еще раз осматриваем.

Укладка напольного покрытия

Последний этап работ – монтаж финишного покрытия. Если выбирается ковролин, ламинат или линолеум, их можно укладывать обычным образом прямо на инфракрасную пленку. Если же предполагается монтаж керамической плитки, потребуется проведение дополнительных работ. Нужно отметить, что если планируется укладка плитки, первичная стяжка, на которую монтируется пленка, должна быть максимально выровненной. Монтаж пленочного греющего пола под стяжку производится следующим образом:

• Перед пленкой на подготовленную основу укладывается подложка Полиформ ВООР, которая не окислится и не разрушится под стяжкой как другие фольгированные материалы.
• Поверх подложки описанным выше образом укладывается инфракрасная пленка. Единственное отличие монтажа – через каждые десять см в ней прорезаются окошки размером 2х15 см на линиях отреза. Отверстия прорезаются до бетона, пленка удаляется вместе с подложкой.
• Система подключается и проверяется ее работоспособность.
• Поверх пленки укладывается монтажная сетка из металла с шириной ячейки 1 см.
• Система заливается плиточным клеем слоем шириной от 0,5 до 1 см. Все места, где были прорезаны технологические окошки, тщательно промазываются, воздух из-под пленки удаляется.
• Сырая стяжка накрывается плотной полиэтиленовой пленкой и прижимается сверху листами гипсокартона или фанеры. Пленка не пропустит в стяжку воздух, и она не «вздыбится».
• После подсыхания раствора пленка убирается и проводится заливка основной стяжки шириной 2-3 см.
• На готовую стяжку монтируют плитку.

Включать систему можно только после полного высыхания раствора, не ранее, чем через 28 дней.

Инфракрасный пленочный пол – эффективное, долговечное и практичное решение. Его неоспоримое достоинство – возможность самостоятельного монтажа. Нужно только со всей серьезностью отнестись к выбору материалов, тщательно выполнять все инструкции по укладке и тогда дом будет радовать уютом и теплом.

Поделитесь ссылкой в социальных сетях



Комментарии

Подключение электрического теплого пола

Схема довольна короткая и не требует больших трудозатрат. Достаточно выполнять все этапы работ в указанной последовательности:

1. Нужно найти место, где будет установлен термодатчик и весь контур;
2. Заложить провода и кабельные маты;
3. Скорректировать направление проводов или матов, если есть такая необходимость;
4. Поставить датчики для контроля изменения температуры;
5. Подключить к терморегулятору всю систему;
6. Залить бетонной стяжкой уложенные маты или провода;
7. Выполнить настил финишного покрытия.

Терморегуляторы бывают интеллектуального типа или механические, при этом прибор снимает показания температуры как пола, так и окружающей среды. Графически производитель указывает на самом корпусе датчика схему подключения, также эти данные можно найти в паспорте.

Схема электрического теплого пола

Самый популярный терморегулятор – электронного типа с подключением через электрощиток. Это устройство автоматическое и обеспечивается при разнице в напряжении недостающую мощность. Есть и ограничение – максимум напряжения, которое необходимо для работы регулятора (показатель должен совпадать со значением, выдаваемым системой).

Последовательность действий при подключении электропола

В первую очередь устанавливается датчик, затем подводятся сетевые провода, а последними подводятся жилы контура. На жилах имеются цветовая и буквенная маркировка, чтобы проверить соответствие можно использовать отвертку с индикаторами. При касании фазы инструментом в качестве индикатора загорится лампа.

Последовательность работ следующая:

1. Контактами 1 и 2 жилы сетевого кабеля подключаются к датчику, сверяясь по обозначения на торце терморегулятора;
2. В первое гнездо подключим фазу L, а во второе – нулевую N;
3. Контакты 3 и 4 подключаются к жилам N и L;
4. На жилы 5 и 6 устанавливается термодатчик.

По окончании работ проверяется подключение: устройство включается на минимальной температуре и плавно увеличивается значение тепла до максимума.

Подготовка основания

При строительстве дома можно буквально сразу организовать правильную систему отопления, но когда обустраивается теплый пол в жилом помещении, здесь важно рассматривать этот вопрос с подготовки основания:

1. надо понимать, что весь пол состоит из нескольких слоев. В первую очередь обеспечивается гидроизоляция, которая защитит перекрытие от протечек. Особенно этот этап важен в многоэтажных домах;
2. далее укладывается утеплитель, он не будет греть плиту, тепло должно идти вверх, поэтому актуально использовать пенопласт или специальные вспененные подложки;
3. далее происходит разводка труб, по которым будет поступать горячая вода, она и обогревает весь пол. Трубы применяются металлопластиковые;
4. поверх труд надо сделать стяжку, толщина которой достигает 8,5 см;
5. учитывая то, что все уложенные слои значительно поднимают пол, можно использовать некоторые хитрости при подготовке пола;
6. можно сбить старую стяжку до самого основания, но надо учитывать, что работа тяжелая и будет много пыли и мусора;
7. если полы укладываются в своем доме, то можно углубиться в грунт настолько, насколько это необходимо;
8. если в качестве утеплителя используется пенополистирол, то это занимает много места, можно заменить его на фольгированные подложки, например, пенофол;
9. профессионалы часто уменьшают толщину стяжки, это дает им возможность сэкономить 6 см высоты;
10. иногда применяется система теплого пола с использованием специальной подложки, на нее можно нанести клей и монтировать плитку. В таком случае не потребуется не гидроизоляция, ни теплоизоляции;
11. можно выбрать сухую систему теплого пола, когда кладется специальное теплоизоляционное основание, а в пазы вкладывают металлические пластины, они и распределяют тепло равномерно по всей поверхности.

Рекомендуем: Как выполнить монтаж водяного тёплого пола своими руками?

Как только с уровнем пола вопрос будет решен, можно переходить к самому основному – подключению труб к системе центрального отопления.

Как правильно уложить пленку для теплого пола своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить пленку для теплого пола своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить пленку для теплого пола своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера.

Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом.

Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

Очистка и выравнивание основания.После очистки проверьте горизонталь поверхности.

Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены.

Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.

Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую).

Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой.

При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.

Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см.

Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте).

Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.

Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки.

Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия.

Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.

Установка зажимов.К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой.

Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.

Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой.

Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами.

Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.

Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления.

Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.

Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции.

Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.

Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.

Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола.

Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Как правильно стелить теплый пол под линолеум

Если Вы не знаете, как правильно стелить пленочный теплый пол под линолеум, далее мы предоставим пошаговый порядок укладки пленки на подготовленную поверхность.

Такой вариант электрической системы подогрева чаще всего используется на кухне и в коридоре. Связано это с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле, чем ламината и паркетной доски.

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.

Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы.

Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.

Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой.

Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП.

Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.

Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты. Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.

После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом (показан на фото), который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня. Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета.

К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки.

Под кафельную плитку теплый полукладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Прежде всего, необходимо усвоить два главных правила:

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

jpg%20300w,%20http://sdelai-pol.ru/wp-content/uploads/2014/03/4.jpg%20625w» srcset=»http://sdelai-pol.ru/wp-content/uploads/2014/03/4-490×326.jpg 490w, http://sdelai-pol.ru/wp-content/uploads/2014/03/4-300×200.jpg 300w, http://sdelai-pol.ru/wp-content/uploads/2014/03/4.jpg 625w»>Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола.

Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Монтаж пленочного теплого пола

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола. Желаемая температура для комнаты устанавливается терморегулятором.

При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т. е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т. д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера.

Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе).

Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу.

Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.

7. Соедините термопленку с проводом

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка.

Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

10. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.

12. Протестируйте систему обогрева.

13. Уложите финишное напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье.

Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода.

Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).

Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить пленку для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://gold-cottage.ru/poly/infrakrasnyj_plenochnyj_teplyj_pol_svoimi_rukami.html

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.



Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.





























Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Установка электрического лучистого отопления в полу

Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в уютное пространство, которое наши дети могли бы использовать в качестве игровой. Они еще очень молоды и много времени проводят, играя на паркете. Мы решили установить легкую разворачивающуюся внутрипольную электрическую систему лучистого отопления под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютным местом для игр.Большую часть работы я делал сам.

Первым делом я покрыл бетонный пол раскатной пароизоляцией. Затем я построил черновой пол из фанеры.

Вот как я установил излучающую систему.

Шаг за шагом

Шаг 1: Подметите черный пол, чтобы удалить всю пыль, грязь, случайные гвозди, шурупы и другой мусор, чтобы получить чистую рабочую поверхность. Не оставляйте ничего, чтобы телеграфировать через подкладку или готовый пол.

Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого обогрева, включая предполагаемое расположение датчика температуры пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов находятся в правильном положении. на той же стороне комнаты, что и распределительная коробка.

Соблюдайте инструкции. Система, которую я использовал, требует, чтобы между краями ближайших матов и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.

Step 3: Здесь я развернул готовую к тепловому излучению подкладку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает пароизоляцию, которая помогает отводить влагу над черным полом и под чистым полом. Он также амортизирует пол, чтобы поглощать звук и сводить к минимуму щелчки при ходьбе по плавающему полу, а его коэффициент сопротивления составляет 0,5, что помогает поддерживать теплоту в подвале зимой.

Шаг 4: Следующим шагом будет стыковка швов подкладки с помощью изоленты, чтобы удерживать их на месте.Эта подкладка имеет хорошее сопротивление сжатию, поэтому она не сжималась под моими коленями, пока я наклеивал пленку.

Шаг 5: Затем я развернул панели системы теплого пола QuietWarmth. Я вписываю их в планировку комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и заизолировал обрезанные края прилагаемыми изоляционными дисками из каптона. Панели бывают нескольких конфигураций ширины / длины, поэтому было легко уместить планировку подвала с минимальным разрезом.

Я выбрал пленку Perfectly Warm Radiant Heat Film, потому что она была разработана специально для плавающих деревянных и ламинатных полов (а также некоторых полов из плавающей плитки) и может быть установлена ​​на подложку. Ультратонкая беспроводная нить накала составляет всего 0,016 дюйма. толстый.

Шаг 6: Провода для элементов прикрепляются на заводе к одному концу, противоположному концу, который можно обрезать для калибровки. Здесь я использовал свой универсальный нож, чтобы вырезать тонкую неглубокую прорезь в подкладке, чтобы пропустить электрические провода, чтобы на полу не было высоких точек.

Шаг 7: Теперь пришло время втащить провода и закрепить их изолентой на месте, чтобы они не двигались.

Шаг 8: Раскатайте вторую панель, прилегая к первой (не оставляя зазора).

Step 9: Затем я установил датчик в полу, который отслеживает температуру пола (а не в комнате) и стремится установить температуру всего на несколько градусов выше комнатной. Затем я проложил провод датчика температуры пола в том же канале, что и подводящие провода, и закрепил их изолентой.

После еще нескольких регулировок я протянул все подводящие провода и провод датчика температуры пола к распределительной коробке на стене, а оттуда я провел набор проводов к термостату на стене.

Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений на данном этапе. Одной из отличительных особенностей этой системы является то, что полосы нагревательной пленки уложены параллельно на прокладке, поэтому, если одна полоса окажется скомпрометированной или поврежденной, остальные полосы продолжат нагреваться.

В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели домашней электропроводки в соответствии с инструкциями в руководстве по установке, прилагаемом к системе лучистого отопления.

Шаг 11: Я был готов установить плавающий пол под дерево над панелями электрического излучающего тепла. Излучающая система, которая обеспечивает постепенное дополнительное тепло за счет нагрева ультратонкой гибкой излучающей тепловой пленки с низким сопротивлением, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, как Что ж).

Дети и домашние собаки любят играть на полу, что, кстати, очень приятно, когда я иду по нему босиком.

Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве американских экологически чистых волоконно-акустических подкладок и внутрипольных систем электрического лучистого обогрева для плавающих полов и для плиточных полов. Узнайте больше о продуктах на сайтах www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.

---

Рекомендуемые статьи

Теплый пол — Системы теплого пола — Лучистое отопление CBS

Теплый пол: нагревательная пленка Safe-t-FLEX

Нагревательный рулон для пленки Safe-t-FLEX cabron

Safe-t-FLEX : Лучшее решение для систем поверхностного отопления и теплый пол.

Теплые полы с подогревом — это новый простой способ установить комфортные полы с подогревом. Safe-t-FLEX — это новый тип тонкой электронагревательной фольги — всего 0,3 мм — с уникальной конструкцией, которая делает ее очень простой в установке. Теплопроводящий углеродный чернильный материал имеет рисунок из параллельных полос, чтобы можно было разрезать фольгу через каждые десять мм, что позволяет точно подогнать площадь пола. Safe-t-FLEX поставляется в рулонах шириной 400 мм и 530 мм.

Пленка для обогрева пола поставляется в рулоне, готовом к «резке на месте по размеру». Для крепления проводов используются тонкие обжимные соединители. Затем пленка Safe-t-FLEX подключается к источнику питания 240 В и контролируется термостатом с удаленным датчиком.

Водяной теплый пол Safe-t-FLEX: хороший выбор для вашего дома

Safe-t-FLEX — надежный продукт, который хорошо нагревает более двух миллионов квадратных метров полов по всей Европе. Кроме того, нагревательная пленка не содержит галогенов и обеспечивает экологические преимущества; он полностью не содержит ПВХ и свинца.

Идеально для новостроек и ремонта

Safe-t-FLEX идеально подходит для новостроек, так как пленку излучающего теплого пола можно укладывать непосредственно на поверхность пола или, предпочтительно, на пенопласт толщиной 3-6 мм. Это создает буфер для «теплоотвода», что приводит к более низким эксплуатационным расходам по сравнению с обычными системами подогрева пола. Установить нагревательную пленку очень просто, поскольку вы используете «сухой» метод укладки (без клея или стяжки). Safe-t-FLEX также является идеальным решением для ремонтных работ, поскольку пленка толщиной 0,3 мм не влияет на монтажную высоту. Пленка Safe-t-FLEX разработана как идеальное решение для обогрева деревянных полов с потенциально холодным креплением или плавающих ламинатных полов.

Идеально для установки под деревянными полами

Safe-t-FLEX поставляется в рулонах шириной 400 мм, длиной до 100 м и толщиной примерно 0,3 мм. Это значит, что он поместится между несъемными планками.Его можно установить с изоляцией для обеспечения прямого контакта пленки с полом или установить с воздушным зазором. Safe-t-FLEX также может быть установлен под деревянным полом с шипом и пазом, прибитым к фанере, и под парящим деревянным ламинатом.

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под деревянный пол с фиксированной обрешеткой

Подключение питания к карбоновой пленке Safe-t-FLEX

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под деревянный пол с пазом и пазом на фанерной основе

Вид сбоку, как углеродная пленка Safe-t-FLEX укладывается под плавающий деревянный пол с изоляцией

Идеально для существующих подвесных деревянных полов

Safe-t-FLEX может быть установлен под существующими деревянными перекрытиями на балках (при наличии доступа).Пленку можно прикрепить скобами по свободному краю прямо к доскам. Пенополистирольные плиты, обрезанные в соответствии с зазором, могут быть предложены для установки за пленкой для теплого пола Safe-t-FLEX (см. Прилагаемую схему). Преимущества использования Safe-t-FLEX в этой ситуации:

1. Наслаждайтесь непревзойденным комфортом безаллергенного подогрева пола.
2. Повышение энергоэффективности здания за счет изоляции под полом.
Цифровое управление
3. обеспечивает точный мониторинг температуры с помощью напольных датчиков.
4. Запрограммированный режим работы в соответствии с вашим стилем жизни.

Углеродная пленка Safe-t-FLEX, вид сбоку под деревянным полом, поддерживаемым балками

Лучистая пленка для теплого пола, у которой больше жизней, чем у кошки, и 10-летняя гарантия.

Механическое повреждение в виде перфорации часто является врагом номер один лучистого теплого пола. Это не относится к Safe-t-FLEX . Благодаря уникальной конструкции нагревательной фольги она практически нечувствительна к механическим повреждениям, например, гвоздям и просверливанию отверстий. Если в результате несчастного случая вы проделаете отверстие в нагревательной фольге, произойдет лишь небольшая потеря тепла, которую ваши ноги никогда не заметят. Прочная конструкция обеспечивает долгий срок службы и делает Safe-t-FLEX очень надежной системой излучающего теплого пола. Доказательство тому — 10-летняя гарантия.

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов.В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих труб, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННОЙ ПЛИТЫ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вы всегда должны консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. Пластик Visqueen (полиэтилен) толщиной 6 или 8 мил всегда был предпочтительным материалом.Исследования показывают, что это может быть неэффективно по сравнению с другими вариантами. Вы должны проконсультироваться с официальным представителем вашего кодекса на предмет соответствия кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита). Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег .

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА СИСТЕМЫ ЛУЧЕВОГО ОТОПЛЕНИЯ НАПОЛЬНОГО СКОБЫ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Хотя приложение slab довольно простое, мы считаем, что для правильной работы необходимо выполнить установку скоб. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше, чем BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с гальваническим покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, в ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые пластины теплопередачи с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 ″ ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов, который необходимо разрезать так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки световозвращающего барьера — отразить лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , ее следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Изоляция

обычно устанавливается после этого (см. Следующий шаг), поэтому, если вы можете найти изоляцию с фольгой с достаточно высоким значением R, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Поэтому, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если пластины не используются, вы полагаетесь на воздух и несколько мест, где трубы контактируют с полом, чтобы передавать тепло.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с хорошо изолированными сегодня конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используются подвесные плиты излучающего отопления. Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита размером 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант для модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц в час на квадратный фут, тогда как на подвесных плитах мы можем получить до 40 британских тепловых единиц в час на квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решали, что они хотят сделать подвесную плиту, хотя дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены оформляются каркасом, но не гипсокартоном. Это позволяет переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова с другой стороны. Затем некоторые кладут на пол слой пластика. Кажется, есть некоторые споры о том, нужно ли это или нет. Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному черному полу. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ ИЗЛУЧАЮЩИЙ НАПОЛЬНЫЙ ОТОПИТЕЛЬ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex. Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже подумать о них по цене 8-10 долларов за квадратный фут. В эту цену даже не входит светящийся материал.

Полосы фанеры установлены на черный пол.

Radiantec разработал , практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не возражаете против работы с электроинструментом, вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть цены по сравнению с производимыми панельными системами.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например, ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Подробнее о Warm Waves

Загрузите этот FAQ в формате PDF.

Warm Waves — это экономичное и высококачественное решение для обогрева любой конструкции и любой ситуации.

Система лучистого обогрева Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы обогрева, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым типом пола, Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит драгоценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло. Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зональность. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Warm Waves создает здоровую окружающую среду

Warm Waves — это бесканальная система отопления, поэтому она не циркулирует пыль или загрязнители воздуха и работает совершенно бесшумно. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыты, обеспечивая равномерный нагрев и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления. Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

Warm Waves долговечны

Warm Waves очень тонкие и долговечные.В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves непросто сломаться во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​не требует технического обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какое напольное покрытие можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие.Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это паркет из твердых пород древесины, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения ногтей, лучшим решением будет Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где вы хотите, чтобы он был (нагревая вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате возникает заметная разница в температуре нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при мощности 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется на подвод энергии к пленке.

Могу ли я использовать теплые волны для обогрева всего дома или мне следует установить его только там, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько теплее будет пол при нагреве с помощью Warm Waves?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до вашего предпочтительного значения и просто циклически выключать и включать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать теплые волны?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Из-за присущей ей гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

• • Таким образом можно ограничить температуру пола
  • Комнатную температуру можно контролировать на комфортных настройках
  • «Режим A / F» управляет температурой пола и температуры в помещении вместе.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен запланировать около 10 Вт на квадратный фут отопления в моем доме.Могут ли теплые волны сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Так как Warm Waves выдает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами полов (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для прохождения тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем покрыть самовыравнивающимся кладочным материалом, который обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одиночный термостат можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам необходимо установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; поскольку такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный специалист выполнял все работы по установке Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена ​​для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли укладывать теплые волны на существующий пол?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Чтобы поддерживать репутацию качества Warm Waves, нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваш творческий потенциал.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание стабильного тепла при низкой силе тока, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами, поэтому безопасность и комфорт для человека являются их приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Будет ли работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves могут питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от ваших солнечных батарей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, и количество необходимых автоматических выключателей будет определяться общей установленной площадью теплой волны.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком по поводу вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, весь набор панелей Warm Waves необходимо будет заменить. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что делать, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как я буду охлаждать свой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Однако в любом случае, как только Warm Waves заработают в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Деталь	Функция	Материал	Стандарт производства
Изоляция	Базовая пленка	ПЭТ	Изоляция и барьер для влаги
					Ламинирующая пленка Собственный	Сохранение сопротивления, ровная поверхность печати
Проводящая	Шина	Медь	Поддержание проводимости и адгезии
	соединение	медь 9758

Волны 9002 9198 Электрические характеристики 240 вольт, 14 ватт: тянет меньше чем.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов в рулоне

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и были используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное нагревание по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Бетон: Гаражи и склады могут быть уютными и комфортными, если Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

6 Плюсы и минусы теплого пола

Полы с подогревом — это более чистый и разумный способ обогреть ваш дом. Используя технологию лучистого тепла, UFH мягко нагревает людей и предметы в комнате напрямую, с нуля, что обеспечивает гораздо более энергоэффективный метод.

Если вы рассматриваете возможность подогрева полов в рамках предстоящего проекта ремонта дома, мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли это решение для обогрева.В этом руководстве мы рассмотрим плюсы и минусы полов с подогревом, в том числе множество плюсов:

• Повышенная энергоэффективность UFH
• Низкие эксплуатационные расходы систем обогрева Warmup
• Свобода дизайна и адаптируемость напольных обогревателей
• Безопасность и простота установки

И еще пара потенциальных минусов, в том числе:

• Затраты
• Воздействие на высоту пола

Коротко о плюсах и минусах:

(+) Энергоэффективное отопление (+) Простота эксплуатации (+) Больше места и свобода дизайна (+) Работает со всеми напольными покрытиями (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота пола Проблема

Плюсы теплого пола

1.Энергоэффективное отопление

Существует два типа лучистого отопления: электрические, и водяные системы . Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагреть до высокой температуры (от 65 до 75 градусов Цельсия), чтобы эффективно обогреть комнату, тогда как напольное отопление должно работать только при температуре 29 градусов Цельсия или ниже, в зависимости от отделки пола. , чтобы согреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

Кроме того, радиаторы нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным точкам», что означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. Обычно это приводит к открытию окна над радиатором, чтобы подать свежий воздух, и вот мы снова, позволяя всей энергии, потраченной на обогрев дома, ускользать из окна. Лучистое тепло обеспечивает теплом от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой зоне.

Подводя итог, в отличие от традиционных радиаторов, из-за которых в комнате может быть холодно, а в другое время — слишком жарко, пол с подогревом не перегревается — вместо этого он достигает желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает экономию в среднем 15% на счетах за отопление благодаря эффективному способу обогрева дома

2. Работа без усилий

Ключевым преимуществом системы «теплый пол» является то, что после установки системы практически не требуют обслуживания, а Warmup предоставляет обширные гарантии на всю нашу продукцию для полного спокойствия.

Электрические системы не нуждаются в регулярном обслуживании, тогда как системы водяного теплого пола могут потребовать периодического осмотра, чтобы убедиться, что все работает правильно. Узнайте больше об обслуживании вашей системы теплого пола.

Все нагреватели Warmup должны управляться специальным системным термостатом, который повышает энергоэффективность UFH и может также обеспечивать программируемые графики нагрева или функцию автоматического нагрева. Это означает, что вам даже не придется думать об отоплении вашего дома; наши системы всегда обогреют ваш дом нужной температурой и в нужное для вас время.

3. Больше места и свобода дизайна

Благодаря системе «теплый пол» вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, поэтому представьте себе свободу дизайна, которую вы имеете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4.Работает со всеми напольными покрытиями

Система «теплые полы» дает вам возможность спроектировать свой дом по своему усмотрению, максимально используя пространство стен и пола. И вы по-прежнему можете свободно выбирать тип пола, так как пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Если у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся молодые члены семьи.Система обогрева надежно убрана и не нагревается на ощупь.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, заставляет всю пыль двигаться по кругу, чего не происходит с системой подогрева пола.

6.Легкость установки Системы

UFH установить проще, чем вы думаете. Подходящие как для проектов новостройки, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в комнате всего за 1-2 дня в зависимости от объема вашего проекта.

Многие из наших электрических систем требуют быстрого монтажа. Система StickyMat имеет самоклеящуюся основу, поэтому вы можете быстро приклеить утеплитель к черному полу и непосредственно покрыть его плиткой без стяжки.Монтаж систем водяного теплого пола занимает больше времени, но они предлагают еще более низкие эксплуатационные расходы в долгосрочной перспективе.

Все работы по установке теплого пола должны выполняться квалифицированным установщиком, который ранее работал с UFH. Если вы ищете установщик для своего будущего проекта, мы можем порекомендовать специалиста, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

Минусы теплого пола

1. Стоимость установки

Электрические системы устанавливаются в короткие сроки, многие системы могут быть установлены в ванных комнатах среднего размера всего за 1-2 дня.Стоимость установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и оплаты вашего установщика; вы можете рассчитывать на оплату труда от 200 до 300 фунтов стерлингов в день. Вам также нужно будет вызвать квалифицированного электрика, чтобы подключить систему к источнику питания, это может занять несколько часов, и здесь также будут разные затраты.

Если вы ищете установщика для установки вашего нового электрического напольного обогревателя, свяжитесь с нами, и мы сможем порекомендовать одного из наших сертифицированных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы водяного теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые влажными системами, могут компенсировать эту начальную цену. Узнайте больше о расходах на установку водяного теплого пола и посмотрите, какая система лучше всего подходит для вас.

2. Время установки

Некоторые системы электрического теплого пола требуют нанесения самовыравнивающейся смеси, поэтому вы должны учитывать время, необходимое для полного высыхания пола, прежде чем можно будет укладывать напольное покрытие — обычно это день или два.Тем не менее, некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть облицованы плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Установка систем водяного теплого пола

занимает больше времени, часто для полной установки требуется несколько дней, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются в рамках более крупного проекта нового строительства или ремонта. Вы также должны знать, что если вы укажете систему, для которой требуется стяжка, время, необходимое для отверждения стяжки, также должно быть учтено в графике вашего проекта.

3. Высота пола Проблема

Если вы планируете модернизировать пол с подогревом, общая проблема — это влияние системы на высоту пола. Понятно, что в проектах ремонта вы не захотите увеличивать наплыв пола при фиксированной высоте потолка.

Большинство электрических систем Warmup будет иметь незначительное влияние на уровни пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое плиточного клея, так что это никак не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO — это немного более толстая система, поэтому уровень пола может быть немного приподнят.

Системы водяного теплого пола требуют более глубокой укладки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов ремонта, так как это низкопрофильный с глубиной всего 16 мм.

Изоляция пола также всегда рекомендуется при установке нового напольного обогревателя, и это также может увеличить высоту пола, однако изоляционную плиту Warmup можно приобрести толщиной всего 6 мм.

Узнайте больше о влиянии теплых полов на напольное покрытие.

Резюме: Стоит ли того теплый пол?

Полы с подогревом — это простой и энергоэффективный способ согреть дом и сохранить комфортные условия для ног. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов , соответствующих вашему бюджету, и стоит иметь в виду, что теплый пол обеспечивает существенную экономию на счетах за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о теплом полу. Вы значительно сэкономите на трудозатратах, если пол все равно будет поднимать и менять. Комфорт и экономия затрат на использование системы на счетах за отопление принесут вам пользу в долгосрочной перспективе.

> СМЕТЬ ваши теплые полы ЭКСПЛУАТАЦИОННАЯ СТОИМОСТЬ ЗДЕСЬ

> ПРОСМОТРЕТЬ Теплые полы с подогревом АССОРТИМЕНТ ПРОДУКЦИИ ЗДЕСЬ

Теплый пол — варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности.Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Электрические и водяные системы лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров как экологически безопасная альтернатива химическим веществам или соли и удобная для людей альтернатива изнурительной работе лопатой.

Гидравлическое лучистое отопление

В системах водяного отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки обычно это делается во время строительства. Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

С воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод обогревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым обогревом

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно продумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.Большинство экспертов сходятся во мнении, что после установки системы водяного отопления необходимо включить отопление и поработать не менее 3-6 дней перед укладкой пола, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы обеспечить сухость лежащей под полом конструкции и бетона, чтобы свести к минимуму изменения, вызванные нагревом и влажностью, и избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем.Некачественный виниловый пол может обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую. Пиломатериалы на четверть имеют тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания снижается. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола — дело непростое, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы древесины и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли использование на тепловое излучение на гарантию на продукт.

Можно ли положить теплый пол под ламинат?

С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев. Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.

Полы с подогревом под ламинатом

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов.Так что ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло. Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.

Просмотреть продукты

Типы электрических лучистых полов

Кабели

Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать расположение источника тепла.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты представляют собой трос и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а вот мембрану можно для L-образных комнат.

Пленка

Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.

Go for Floors рекомендует тихие теплые полы

Система теплого пола QuietWarmth — это продукт, который очень удобен для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.

Вот преимущества:

Доступная стоимость

Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.

Нарезка по длине

Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему матов, 1 случайный удар или порез может вывести из строя всю систему.

Простая установка

Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подкладке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по полу обеспечивается равномерное тепло по сравнению с кабельной системой.

Отсутствие обслуживания и улучшенная гарантия

На QuietWarmth без механических частей, обеспечивающих тепло, предоставляется 25-летняя гарантия.

Отличная окупаемость инвестиций

Когда придет время продавать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и сокращается время продажи благодаря первым впечатлениям.
