Монтаж пленочного теплого пола. Порядок монтажа

Содержание

1. Монтаж пленочного теплого пола. Порядок монтажа
2. Монтаж пленочного теплого пола под плитку. Пленочный теплый пол под плитку: пошаговый монтаж
   • Особенности эксплуатации плёночных тёплых полов
   • Кафельная плитка и напольные системы обогрева
3. Какой стороной укладывать пленочный теплый пол. Под какие покрытия подойдет
4. Монтаж пленочного теплого пола под линолеум. Монтаж теплого пленочного пола
5. Монтаж пленочного теплого пола на лоджии. Популярные решения для утепления пола на балконе: как выбрать подходящий вариант?
6. Последовательное подключение пленочного теплого пола. Порядок действий по укладке и подключению системы

Монтаж пленочного теплого пола. Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

• Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
• Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
• Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
• В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

• Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
• Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм², которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

Монтаж пленочного теплого пола под плитку. Пленочный теплый пол под плитку: пошаговый монтаж

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Источник: https://doma-na-veka.ru/novosti/montazh-plenochnogo-teplogo-pola-svoimi-rukami-nashi-uslugi

Какой стороной укладывать пленочный теплый пол. Под какие покрытия подойдет

Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината ), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.

Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.

Как выбрать линолеум для квартиры , который подошел бы и для теплого пола, читайте по ссылке.

Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.

Монтаж пленочного теплого пола под линолеум. Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

• подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
• проведение замеров и планировка расположения нагревательного элемента;
• укладка термоизолятора;
• электромонтажные работы и установка терморегулятора;
• укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

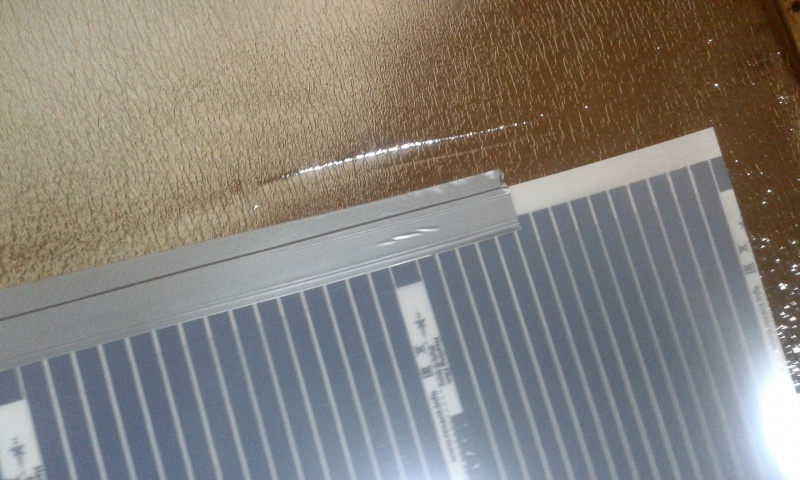

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Источник: https://doma-na-veka.ru/novosti/montazh-plenochnogo-teplogo-pola-svoimi-rukami-nashi-uslugi

Монтаж пленочного теплого пола на лоджии. Популярные решения для утепления пола на балконе: как выбрать подходящий вариант?

Существует несколько способов обустройства теплого пола на лоджии, основными среди которых являются:

• Электрические теплые полы, монтаж которых подразумевает использование нагревательных матов или кабеля. В соответствии с этим принципом выделяют одноименные разновидности электрического пола;
• Водяной теплый пол на балконе, принцип работы которого основан на использовании специальной системы водяного контура;
• Инфракрасный (пленочный) теплый пол, в основе монтажа которого лежит использование инфракрасной пленки.

Электрический теплый пол и его разновидности: достоинства и недостатки

Чтобы обеспечить оптимальный микроклимат и полноценное использование лоджии в качестве жилого помещения, специалисты рекомендуют осуществлять монтаж электрического теплого пола на балконе. Выделяют несколько разновидностей электрического теплого пола: теплый пол с использованием нагревательных матов и электрического кабеля.

Кабельная система обогрева. Данный способ подразумевает применение кабельной системы обогрева, которая может использоваться в качестве основного или дополнительного контура. Основными элементами указанной системы являются кабель нагрева и система терморегуляции, представленная компактным настенным прибором. В связи с тем, что терморегулятор позволяет регулировать интенсивность нагрева отапливаемого помещения с учетом погодных условий, он является одним из важнейших элементов системы. Чаще всего для обустройства электрического теплого пола в условиях теплоизолированных балконов используют системы кабелей, оснащенных одно- и двухжильными греющими секциями. Мощность системы – параметр вариабельный и может регулироваться, составляя примерно 160-180 Вт/кв. метр. В процессе монтажа кабельной системы обогрева необходимо обустроить цементную стяжку пола, а также монтаж тепло- и гидроизоляционного слоя. При этом толщина цементной стяжки составляет 4-5 см, а греющий кабель прокладывают на глубине 3 см относительно поверхностного слоя цементной стяжки. Что касается финишного покрытия, то оно должно быть изготовлено из материала, характеризующегося хорошей теплопроводностью, например, кафельную или керамическую плитку, бетон или керамогранит.

Последовательное подключение пленочного теплого пола. Порядок действий по укладке и подключению системы

Как правило, монтаж инфракрасных полов выполняется специалистами. Некоторые домашние мастера могут выполнить монтаж теплых полов под плитку своими руками при наличии определенных навыков работы и соблюдении последовательности операций.

Стандартная схема монтажа включает в себя следующие этапы работы:

• В самом начале составляется план-схема, по которой будет раскладываться пленка. Заранее определяются места установки термостата и термодатчика. После этого термостат устанавливается на своем месте. Все это делается перед тем, как укладывать другие элементы пола.
• Выполняется подготовка основания. Оно должно быть ровное, чистое и сухое.
• При невозможности создания ровной поверхности на пол устанавливается ДСП или фанера, толщиной не менее 10 мм.
• Устройство защитной гидроизоляции. Для этого лучше всего подходит пленка, толщиной 50 мкм и более.
• Укладка теплоизоляционного слоя. Обычно с плёнкой используется лавсановая пленка или такое же металлизированное и полипропиленовое покрытие. Не рекомендуется использовать материалы с алюминиевой фольгой.
• Рулон разрезается на отдельные полосы по отмеченным линиям. Длина каждой полосы определяется в соответствии со схемой.
• Монтаж пленочного теплого пола выполняется на теплоизоляцию шинами вниз и фиксируется скотчем. Полосы нельзя укладывать внахлест.
• Для соединения элементов между собой используются специальные контакты.
• После установки термодатчика система соединяется с терморегулятором, после чего выполняется подключение пленочных теплых полов к электрической сети.
• На завершающем этапе укладывается напольное покрытие.

Пленочный теплый пол под ламинат

mycreations 13 мая, 2015 Пол с подогревом No Comments

Устройство рационального обогрева жилых помещений является одним из насущных вопросов, возникающих при отделке или ремонте квартиры. Для этого могут быть использованы различные подходы от монтажа секционных радиаторов, до обустройства специальных нагревательных приборов.

Пленочный теплый пол – это современное решение, позволяющее произвести монтаж специальной термопленки под ламинат, толстый ковролин или линолеум.

Содержание страницы

• 1 Общие сведения о конструкции
• 2 Виды и эксплуатационные преимущества
• 3 Какой пол выбрать – пленочный или кабельный
• 4 Подготовка поверхности и инструментов к работе
• 5 Последовательность работ при укладке под ламинат
  • 5.1 Читайте также:

Общие сведения о конструкции

Под пленочным теплым полом принято понимать покрытие с нагревательным элементом, находящийся между верхним и нижним слоем полимерного вещества.

Впервые данный вид нагревательных систем был разработан и введен в эксплуатацию в Южной Корее, где и по сей день массового применяется для отопления и поддержания заданной температуры в жилых постройках.

Основный принцип работы нагревательной пленки заключается в извлечении тепла посредством инфракрасной волны длинной 5-20 мкм. Инфракрасное излучение нагревает только предметы и поверхности, находящиеся на пути следования исходящих волн.

За счет этого удается сократить затраты на обогрев помещения, снизить неконтролируемый расход мощностей отопительной системы на нагрев мебели и предметов интерьера.

Общая конструкция термопленки, независимо от вида или типа, представляет под собой карбоновые нагреватели линейной формы, соединенные медными шинами. Ширина токопроводящих шин варьируется в диапазоне 10-20 мм и влияет на длину пленочного полотна.

Материал по теме: Как выбрать ламинат для водяного и электрического теплого пола.

Для безопасности и исключения рисков искрообразования, соединение шины и углеродных нагревателей выполняется при помощи антиискровой сетки, выполненной из серебра.

Пленочный теплый пол под ламинат является отличным решением, так как обеспечивает прекрасный нагрев помещения и простоту монтажа

С конструктивной точки зрения, конечная форма не имеет принципиального значения. Пленка может содержать, как линейные или волнистые карбоновые дорожки небольшого размера с фиксированным расстоянием между ними, так и быть выполнена в виде монолитного полотна.

Для придания форм-фактора конечному изделию применяется пленка из полиэстера, которая фиксирует карбоновые нагреватели и шину с обеих сторон.

Включение и регулирование температуры выполняется со специального терморегулятора, который монтируется непосредственно на плоскость стены, подключается к сети постоянного тока и медной шине. Для снятия температурных показаний используется температурный датчик, устанавливающийся к внутренней стороне плёночного полотна.

Наиболее часто монтаж пленочного теплого пола выполняется под ламинат, паркет или толстый линолеум. Под плитку и другие облицовочные покрытия, укладка которых осуществляется на жидкие растворы, применяется редко и с вынужденными ограничениями, обусловленными конструктивными особенностями нагревательной пленки.

Виды и эксплуатационные преимущества

Общая конструкция элементов, зафиксированных между двумя полотнами пленки, предполагает применения различных подходов для изготовления нагревательных полос. Это влияет не только на технические нюансы и технологию монтажа, но и на возможность укладки того или иного напольного покрытия.

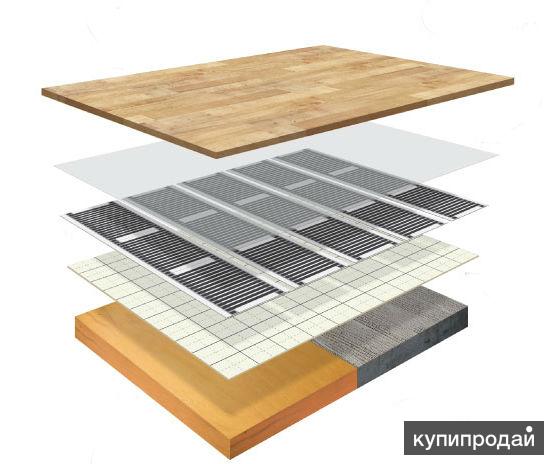

Общая схема устройства под большинство типов напольной облицовки

По общей классификации, основанной на используемых компонентах, пленочный инфракрасный теплый пол делится на два основных вида – углеродный и биметаллический.

Углеродный пленочный пол – это резистивный теплоэлемент, зафиксированный между полотнами лавсановой пленки. Данная разновидность является традиционной и может быть использована, как основной источник тепла в помещении, так и для дополнительного обогрева жилого пространства.

Устройство углеродной термопленки выполняется под большинство типов напольных покрытий, включая плитку. При соблюдении технологии устройства возможен монтаж на различные плоскости – стены, потолок, под зеркала, керамику и т. д.

Конструкция на основе биметаллических элементов выполнена из полиуретановой пленки, между которой располагаются алюминиевый и медный слой с добавление различных присадок. Данный вид выпускается в аналогичном форм-факторе в виде рулона с сравнительно большими нагревательным секциями.

Основное отличие биметаллической термопленки от углеродного полотна – это отсутствие заземления и невозможность укладки под плитку. Проблема с заземление решается путем подключения системы к устройству защитного отключения или защитным электрическим автоматам.

Среди технических и эксплуатационных особенностей пленочной нагревательной системы, можно выделит следующие преимущества:

• простота устройства – технология монтажа не представляет особой сложности. При наличии навыков в электрике, укладку и подключения пола можно выполнить собственноручно, не обращаясь в специализированные организации;
• удобство использования – небольшая толщина пленочного мата не оказывает заметного влияния на общую толщину пола, которая даже после монтажа нагревательной системы и облицовки не превышает 3 см;
• равномерность прогрева – инфракрасные волны обеспечивают относительно равномерный прогрев всего объема жилого помещения с небольшой разностью температур. Простое включение и быстрый нагрев резистивных элементов, позволяет почувствовать эффект от работы систему уже через несколько минут;
• безопасность – инфракрасное излучение не оказывает какого-либо вреда и способствует улучшению общего самочувствия. Инфракрасные волны не влияют на влажность воздуха, позволяют получить легкий эффект ионизации и устранения посторонних запахов.

При использовании на относительно небольших площадях, например при укладке пленочного пола под ламинат в типовой гостиной или под линолеум в прихожей, позволяет добиться сокращения затрат на электроэнергию до 20-25% при сравнении с другими типами теплых полов.

Применение на больших площадях, более 30-50 м2, потребует использование термопленки большей мощности, что непременно повлечет большие затраты электроэнергии – это и является главным минусом таких покрытий. Для больших пространств и объемов лучше использовать комплексные решения на основе различных типов отопительных систем.

Статья по теме: Инфракрасный теплый пол под линолеум.

Какой пол выбрать – пленочный или кабельный

Выбор любого типа теплого пола должен основываться на целом ряде требований – это тип и площадь помещения, количество мебели и посторонних предметов быта, степень интенсивности движения, тип напольного покрытия и т.д.

То есть для того, чтобы определиться какой теплый пол лучше – пленочный или кабельный, следует знать, в каком помещение предполагается его укладка, какова его полезная площадь, в каком техническом состоянии находится несущая основа и является ли помещения проходным.

Далее следует выяснить, каким источником тепла будет являться теплый пол, какое напольное покрытие будет использоваться для облицовки и каковы общие требования к напольному пространству.

При выборе между различными типами нагревательных систем, в первую очередь, стоит исходить из типа и площади помещения

К примеру, для ванной комнаты площадью 10 м2 под облицовочную плитку, лучше использовать кабельный теплый пол или нагревательные маты, так как данные системы отличаются простотой устройства и монтажа. Тем более, в ванной комнате не требуется монтаж особо мощного отопления, так как в помещении присутствуют трубы центрального водоснабжения.

В гостиной или детской комнате площадью 12-16 м2, в качестве дополнительного отопления и с дальнейшей укладкой ламината лучше подойдет термопленка, так как данная система удобно монтируется под деревянные напольные покрытия, безопасна и наиболее рационально прогревает заданный объем.

При прочих равных и невзирая на общую стоимость, делая выбор между двумя данными типами теплых полов, следует исходить из их принципа работы и ремонтопригодности.

Так, нагревательные кабели используют более привычный способ обогрева пространства путем нагрева напольной облицовки и дальнейшего теплообмена. Пленочные типы наоборот являются более современной технологией и нагревают помещение более равномерно, за счет прогревания всех плоскостей, в том числе стены и потолок.

Подготовка поверхности и инструментов к работе

Технология устройства пленочного теплого пола предполагает устройство нагревательной системы на относительно ровное и технически пригодное для этого основание. Максимально допустимый перепад высота на 2 метра поверхности должен быть не более 2-3 мм. В ином случае, возрастает риск повреждение полотна и снижение срока его эксплуатации.

Под технической стороной понимают то, что поверхность не будет иметь выраженных углублений и сырости, выбоин или каких-то изъянов и повреждений. Это касается и старого напольного покрытия – оно должно крепко лежать на поверхности, не прогибаться под нагрузкой, не скрипеть и т. д.

Терморегулятор с механический правление – слева, программируемый с сенсорным управление – справа

При выраженных изъянах и явной непригодности несущего основания, рекомендуется провести демонтаж старой облицовки, выполнить затирку углублений и повреждений на поверхности или вовсе залить выравнивающую тонкослойную стяжку.

На этапе подготовки желательно произвести разметку основания и определить место для терморегулятора, основываясь на расположении мебели и предметов быта. В процессе нанесения разметки важно помнить, что монтаж и укладки под низкостоящую мебелью не выполняется.

Для выполнения монтажа своими руками потребуется подготовить следующие инструменты – перфоратор, болгарку с диском по бетону, дрель с насадкой для отверстий, крестовую отвертку, пассатижи, ножницы, рулетку и карандаш. В зависимости от типа регулятора и способа устройства проводки, перфоратор и дрель может не потребоваться.

Последовательность работ при укладке под ламинат

Общая схема параллельного подключения к терморегулятору

Выполнение основных работ по устройству пленочного пола выполняется согласно инструкции, прилагаемой к комплекту теплого пола. Стандартный набор, помимо термопленки, будет включать в себя необходимое количество проводов и контактный клемм, комплект битумной изоляции и датчик для снятия температуры.

Регулятор температуры в набор не входит. Его выбор полностью лежит на плечах исполнителя работ или заказчика. При самостоятельном выборе стоит учитывать тип управления (механический, кнопочный или сенсорный), способ монтажа (накладной или в монтажную коробку) и общую мощность системы.

Общая мощность пола высчитывается исходя их покрываемой площади и мощности пленки на 1 м2. К примеру, общая мощность для пленки 130 Вт/м2 уложенной на площади в 10 м2 будет равна 1,3 КВт.

Помимо подготовленного инструмента, стандартного набора теплого пола и терморегулятора потребует отражающая лавсановая положка, термоскотч и полиэтиленовая пленка.

Общая последовательность по монтажу пленочного теплого пола своими руками будет выглядеть следующим образом:

1. Согласно проведенной разметке производится подготовка коммуникация под терморегулятор. При использовании накладного терморегулятора достаточно произвести разметку и монтаж пластикового короба, способного скрыть гофру.

Укладка теплоизоляции и подложки на основе вспененного полиэтилена

2. При использовании открытого регулятора и скрытого способа монтажа проводки, потребуется просверлить отверстие в стене на заданной высоте от поверхности пола (30-150 см). Для этого используется электрическая дрель с насадкой. Для обустройства штрабы под проводку на стене, можно использовать болгарку с диском по бетону и перфоратор.
3. На поверхность основания выполняется укладка полиэтиленовой пленки и теплоотражающего покрытия глянцевой стороной вверх. При необходимости стыковки полотен используется металлизированный или термостойкий скотч.

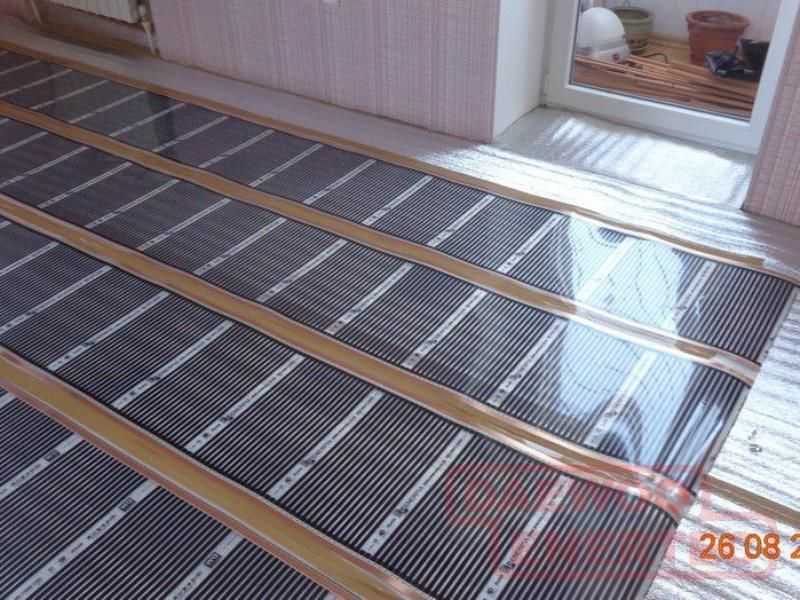

Подгонка и укладка термопленки согласно нанесенной разметке

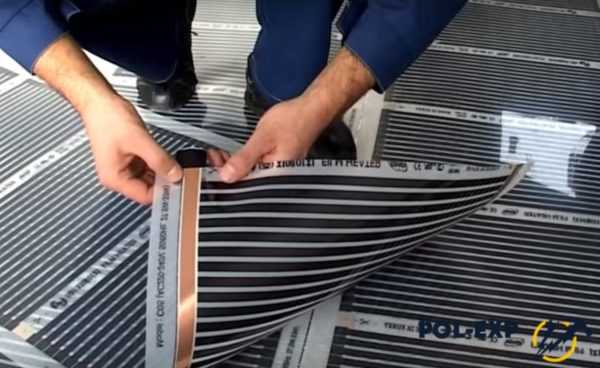

4. Производится укладка и подгонка пленочного пола исходя из ранее проведенной разметки. Для подгонки материала используется специальная линия отреза. Раскладка полотен выполняется медной шиной вниз. Укладка осуществляется с соблюдением технологических зазоров и расстояния между соседними пленочными полотнами, которое указано в инструкции.

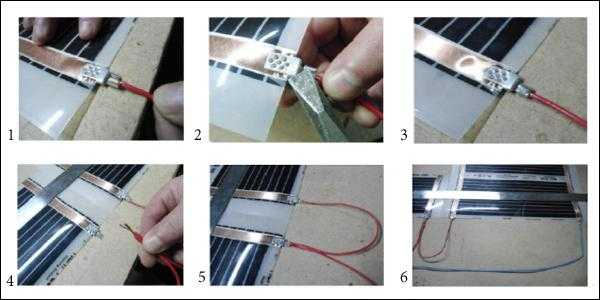

5. Выполняется монтаж и фиксация контактных зажимов на поверхность медной шины. Зажим должен располагаться так, чтобы одна его сторона контактировала с медной шиной, а вторая находилась поверх термопленки. Для надежной фиксации зажимов используются пассатижи.

Подключение контактным зажимов к медной шине

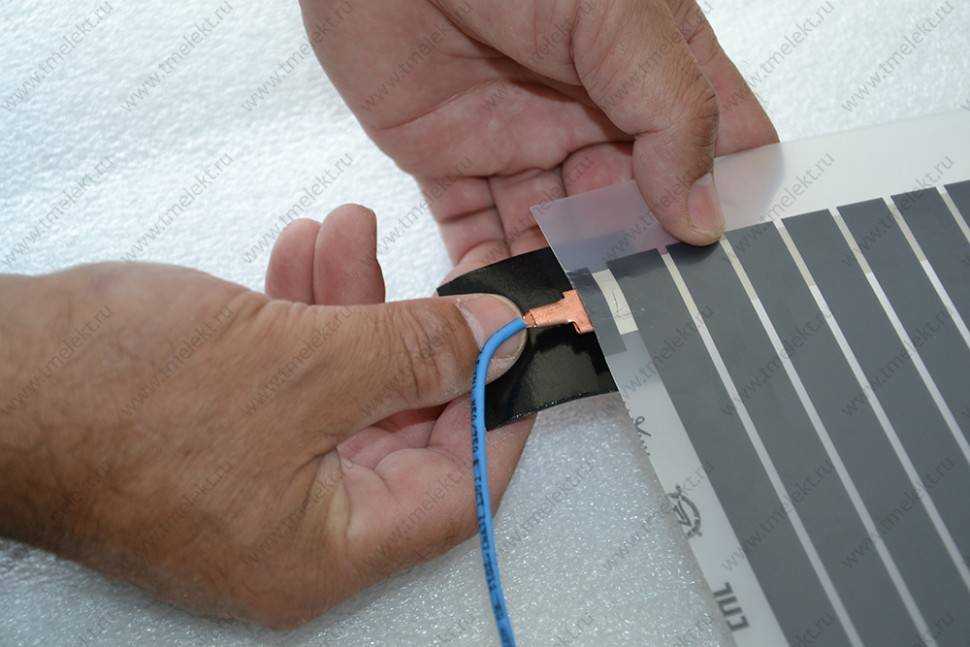

6. Осуществляется подсоединение и фиксация проводов на контактных зажимах. Подсоединение выполняется параллельным способом, указанным в инструкции. Для подвода провода необходимо снять изоляцию на 1-1,5 см и вложить оголенный провод в зажим. Фиксация выполняется посредством зажима фиксирующего кольца на зажиме.
7. Выполняется изоляция оголенных участков. Места соединения проводки с зажимами изолируются при помощи битумной изоляции, входящей в комплект. Изоляция осуществляется с внутренне и внешней стороны. Участки медной полосы на линии отреза изолируются при помощи термостойкого скотча или аналогичной битумной изоляции.

Подключение проводов к контактным зажимам и защита контактов битумной изоляцией

8. Производится установка температурного датчика, который фиксируется недалеко от терморегулятора с обратной стороны термопленки. Для фиксации применяется битумная изоляция и скотч.
9. Для скрытия выпирающих участков (подсоединённые клеммы и термодатчик) в поверхности отражающей подложки вырезаются равные по площади участки. Для устранения риска повреждения проводов, по пути их следования, в теплоизолирующей подложке можно вырезать небольшие канавки.

Установка датчика снятие температуры на внешнюю сторону термопленки

10. Выполняется аккуратная укладка проводки в канавки и фиксация при помощи термостойкого скотча. Все провода и провод термодатчика пропускаются через специальную гофру, которая монтируется в короб или подготовленную штробу.
11. Производится подключение системы теплого пола к терморегулятору. Схема подключения прилагается в инструкции к регулятору. В общем виде – это подсоединение проводов от центральной сети, два контакта от термопленки и контакты от термодатчика.

Устройство подложки под выпирающими элементами конструкции

12. Осуществляется проверка работоспособности системы на низкой мощности. При первом включении желательно проверить каждое отдельно полотно. При отсутствии проблем, питание отключается, поверхность застилается полиэтиленовой пленкой, укладывается положка и ламинат.

При необходимости обустроить пленочный теплый пол под плитку используется углеродный тип термопленки, специальный термостойкий плиточный клей и армирующая сетка, которая укладывается непосредственно на термопленку.

Дальнейшие работы по монтажу плитки выполняются привычным образом – наносится необходимое количество клея на поверхность основания и плитку. Производится равномерное распределение клея при помощи зубчатого шпателя и монтаж керамической плитки.

В большинстве случаев, при необходимости устройства именно под керамическую плитку, желательно произвести замену нагревательной системы на кабельную.

Перед самостоятельной укладкой рекомендуем ознакомится с видео по монтажу. В качестве примера, мы привели видео-инструкцию от двух различных производителей.

Выбрать, Подключить пленку, Как установить, Как сделать

Содержание:

Тонкости укладки
Как работает пленочный теплый пол
Последствия неправильной укладки
Сильные и слабые стороны
Лучшие варианты на выбор
Подготовка основания
Монтаж пленки – как правильно установить
Включение
Завершающие штрихи

Самым простым вариантом в плане монтажа и подключения теплых полов считается пленочный. Обычно его используют как дополнительный обогрев помещения.

Тонкости стайлинга

Пленочный электрический пол особенный тем, что при его монтаже не требуется тщательной подготовки основания. Его можно установить после завершения капитального ремонта. Для этой цели вполне подойдет гладкая, не колеблющаяся поверхность: желательно, чтобы на ней не было стыков досок и плит, торчащих шляпок гвоздей или всплесков краски.

Все, что требуется для укладки пленочного теплого пола – это один слой теплоизоляции. Далее на пол можно положить термопленку, оснащенную термодатчиками. Система подключается к электрическому напряжению с помощью регулятора температуры. После испытания установленного утеплителя его покрывают защитным слоем и чистовой обшивкой.

Как работает пленочный теплый пол

Нагрев пленочной системы основан на энергии инфракрасного излучения, возникающего при распылении графита под действием электричества. Пленочный теплый пол, в отличие от других разновидностей, не нуждается в устройстве теплоаккумулирующей стяжки и специальной подготовке основания. При этом само напольное покрытие (ковролин, ламинат или линолеум) выступает в роли накопителя и излучателя тепла.

ПОСЛЕДСТВИЯ НЕПРАВИЛЬНОЙ УСТАНОВКИ

Типичной ошибкой при монтаже пленочных теплых полов является нарушение порядка соединения полос пленки друг с другом. Параллельное подключение пленочного теплого пола считается правильным. Если вы используете последовательное соединение, это значительно снизит эффективность нагрева. Другие ошибки установки могут вызвать короткое замыкание. Резку пленки можно проводить только там, где есть специальные указатели от производителя. При нарушении этого условия электрическая цепь разорвется и нагрев прекратится.

Перед укладкой пленки основание необходимо тщательно очистить от мусора и грязи. При наличии перепадов высоты и других дефектов необходимо провести качественное выравнивание пола. Дело в том, что в местах соприкосновения с твердыми фракциями или перепадами возможны перетирания или разрывы нагревательного мата, с угрозой частичного или полного отключения нагрева.

Для подключения теплого пола к сети требуется отдельный дифференциальный выключатель тока. Это позволит системе мгновенно отключиться при обнаружении обрыва цепи или короткого замыкания. Несоблюдение этого условия чревато возникновением пожаров и физическим поражением людей электрическим током.

Еще одна ошибка, когда датчик температуры установлен неправильно. Например, если его разместить возле балкона или двери, пол под датчиком будет быстрее остывать или нагреваться при попадании на него солнечных лучей через окно. В результате терморегулятор будет получать искаженные данные о температуре пола, а он, в свою очередь, излишне увеличивать или уменьшать мощность обогрева.

Сильные и слабые стороны

К преимуществам пленочного теплого пола можно отнести следующее:

• Варианты дешевой конфигурации. Все, что вам нужно, это пленка, терморегулятор и соединительный кабель. Дорогостоящая стяжка пола в этом случае не нужна.
• Простота установки. Подготовка основания, расстелить пленку и соединить ее не займет много времени, так как сделать теплый пленочный пол может человек без особого опыта. В общей сложности монтаж пленочного пола от начала до конца занимает несколько часов: такой скоростью монтажа не может похвастаться ни одна другая система теплого пола. Кроме того, монтаж пленочного теплого пола можно выполнить самостоятельно.
• Главная система отопления. В случае использования пленочного пола в качестве основного отопления нет необходимости устанавливать дорогостоящие радиаторы.

Есть и недостатки:

• Высокое энергопотребление. Для поддержания тепла в помещении площадью 20 м2 потребуется примерно 1,5 кВт/ч.
• Высокая скорость охлаждения. Так как тепло аккумулируется только верхним отделочным слоем, то после отключения системы помещение достаточно быстро остывает.
• Потребность в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к остановке отопления. Если такая пауза затягивается, то зимой это вызывает серьезные проблемы.

Лучшие варианты на выбор

При выборе пленочного теплого пола в первую очередь следует обратить внимание на мощность. В продаже есть два типа этих систем – 150 Вт/м2 и 220 Вт/м2. Первый тип обычно применяется в случае использования теплых полов в качестве дополнительного источника обогрева помещения, для повышения его комфортности. Второй вариант – оптимальное решение, когда теплый пол планируется как единственный источник отопления дома. Отдельные листы коммутируются с помощью мягких медных проводов. На выбор сечения кабеля влияет конечная мощность всей системы: обычно она составляет 1,5-2,5 мм.

Терморегуляторы желательно устанавливать только те, которые рекомендованы в сопроводительной документации. При этом параметр допустимого тока термостата должен превышать ток, потребляемый системой. При подключении обязательно наличие дифференциального автоматического выключателя с уставкой тока утечки 10 мА.

Подготовка основания

Первым шагом является выбор места, где система будет подключена. В стене делается углубление для терморегулятора и проводов. Основание пола тщательно подметается. Она должна быть чистой и ровной: на поверхности не должно быть даже мелких фрагментов грязи, торчащих головок саморезов или гвоздей и других дефектов. Также не должно быть резких перепадов высоты (допустимое значение 3 мм) в местах стыковки досок и плит. Далее все основание покрывается слоем теплоизоляции, рекомендованным производителем системы. Скотч используется для фиксации краев материала: это позволит избежать его смещения в процессе эксплуатации. Желательно, чтобы теплоизоляция была не тоньше 3 мм.

Монтаж пленки – как правильно установить

Перед монтажом системы пленочного теплого пола необходимо измерить площадь отапливаемого основания. Поверх пленки не должно быть массивной тяжелой мебели и техники – шкафов, комодов, стиральных машин, холодильников. Между такими предметами и краем кладки желательно оставлять 20 сантиметров. Такое же расстояние должно оставаться по периметру между пленкой и стенами. Для обозначения границ будущей кладки используйте маркер или яркую ленту.

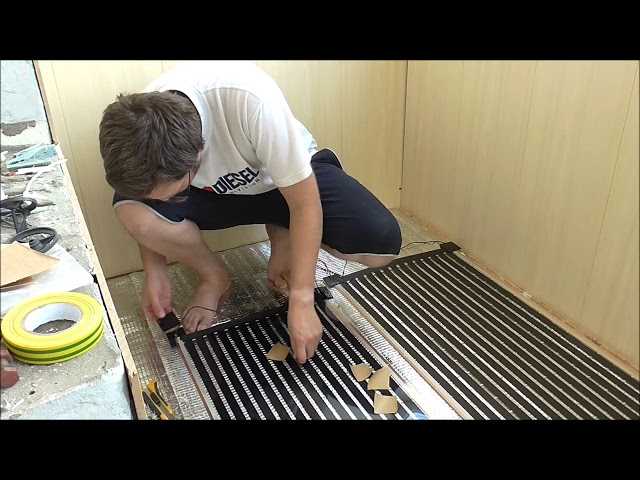

Начинать укладку нужно с длинного края размеченного участка, что позволит сократить количество электрических соединений до минимума. Чаще всего производитель наносит сверху пленки специальную маркировку: при ее отсутствии пленку можно укладывать на любую сторону. Также следует разметить места, где разрешен срез: использовать для этой цели другие срезы категорически запрещается.

Между полосами пленочного теплого пола рекомендуется оставлять зазор не менее 5 мм. Запрещается накладывать или касаться разных частей пленки друг с другом. Чтобы материал не смещался, его фиксируют двусторонним скотчем. Подключение системы осуществляется после завершения монтажа.

Включение

Во-первых, они коммутируют разные участки прокладки между собой. Для коммутации подходят только те устройства, которые входят в комплект поставки. Если использовать другие хомуты или подручные средства, это может привести к выходу системы из строя. Для соединения отдельных полос используется принцип параллельности. Для упрощения процедуры в комплект фильма включена специальная схема переключения, где подробно описан каждый шаг процесса. В целях экономии кабеля переключаются только ближайшие к термостату ряды. При этом необходимо изолировать все контакты с противоположной стороны: это делается с помощью имеющихся в комплекте контактных площадок.

Далее нужно установить датчик температуры: его рекомендуется разместить в центральной части плёнки, не слишком далеко от терморегулятора. Во избежание образования выступа в месте установки датчика теплоизоляционная подложка в этом месте снабжена специальным углублением. Инфракрасные полы подключены к сети 220 Вт, что обеспечивает многоступенчатую защиту.

На завершающем этапе термопленка подключается к термодатчику и регулятору температуры. После этого всю систему можно запитать в электрическую сеть с помощью дифференциального выключателя. По окончании процедуры переключения пленочный теплый пол необходимо протестировать. Нагрев включается на полную мощность, ожидается пауза в несколько минут. Нужно следить, чтобы нагрев происходил без образования неприятных запахов горелого полимера. Искрение и щелчки также недопустимы. После успешного завершения испытаний можно наносить защитное покрытие и финишную отделку.

Последние штрихи

Очень удобно, что предварительная заливка стяжки перед укладкой пленочного пола вообще не требуется (исключение составляют только случаи с очень плохим состоянием основания). В случае использования в качестве финишного покрытия ламината или паркета для защиты нагревательных элементов можно использовать полиэтиленовую пленку или шумопоглощающую подложку. Мягкие напольные покрытия, такие как линолеум или ковролин, потребуют дополнительного слоя фанеры или ДСП: так пленка будет защищена в случае повреждения финишного слоя.

Мобильность таких систем очень удобна – их можно не только быстро укладывать, но и демонтировать при смене места жительства. При этом вся последовательность действий повторяется с точностью до наоборот. Пленочный теплый пол можно укладывать в любом помещении, в том числе и в ванной под керамическую плитку. Довольно часто теплый пленочный пол используют при ремонте социально значимых зданий – школ, детских садов и больничных палат.

При этом важно понимать, что датчики теплого пола работают правильно только в том случае, если теплоотдача равномерна по всей площади. Это бывает нечасто, т. к. помещения заполнены мебелью, различным декором и т.п. Под предметами происходит значительное замедление процесса теплообмена, что приводит к большему нагреву покрытия на таких участках по сравнению с соседними. В результате все элементы, в том числе и мебель, перегреваются: в результате она крошится и теряет свои характеристики. При этом в таких местах увеличивается нагрузка на нагревательные элементы системы: в результате значительно возрастает вероятность их преждевременного износа. За ремонт сгоревшей нагревательной пленки приходится выкладывать круглые суммы денег.

Применение пленочных теплых полов целесообразно предусмотреть еще на стадии составления проекта и согласования документации во всех контролирующих государственных организациях. Это единственный вид отопления помещений, где технология обустройства не требует использования «мокрых» материалов. В результате область применения пленочных полов значительно расширяется.

​Можно ли укладывать теплый пол под ламинат?

С развитием технологий теплые полы становятся все более популярными среди домовладельцев. Когда-то только для плиточных и керамических полов, подогрев пола для ламината теперь так же популярен. Он не только становится проще в установке, но и дешевле. Это позволяет домовладельцу больше не просыпаться с холодными ногами.

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинированных полов. Таким образом, ответ положительный, однако производители напольных покрытий предоставляют информацию о том, могут ли их полы выдерживать тепловое излучение. Большинство ламинированных напольных покрытий выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может обесцветить или начать деформировать древесину. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия, прежде чем устанавливать электрическое лучистое тепло.

Просмотр продуктов

Типы электрического обогрева пола

Кабели

Эта система включает в себя отдельные провода, настроенные на отдельную мембрану, что позволяет установщику настроить место нагрева. Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты — это кабели и мембрана в одном сочетании. Это позволяет домовладельцам делать теплый пол, не беспокоясь о размещении. Еще раз повторю, кабель нельзя резать, а мембрану можно для Г-образных помещений.

Пленка

Излучающая тепловая пленка аналогична готовому электрическому мату, но без сетки. Вся система заключена в пластиковую мембрану, которую можно обрезать по длине. Это позволяет домовладельцам развертывать и устанавливать в прямом направлении.

Go for Floors рекомендует системы напольного отопления QuietWarmth

Система подогрева пола QuietWarmth очень удобна в использовании. Большинство домовладельцев могут установить эту систему за один день и приступить к фактической укладке ламината.

Вот преимущества:

Доступная стоимость

Не учась прокладывать кабели в мембране, можно потратить это время на монтаж пленки. Достаточно просто развернуть материал и проложить проводку с подкладкой. После фактического нагревания пола для поддержания желаемой температуры расходуется меньше энергии.

Обрезка по длине

Это обеспечивает наибольшую гибкость для домовладельца при установке. Если вы решили сократить длину, вы можете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря боковым проволочным шинам (серебристая металлическая полоса). Если вы решите использовать систему троса или мата, 1 случайный удар или вырезать может вывести из строя всю систему

Простая установка

Пленка не требует дополнительных материалов, таких как тонковолокнистая пленка или мембрана, для удерживания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи/каналы в подложке (чтобы скрыть или проложить проводку к распределительной коробке в стене) и приступить к укладке фактического пола.
