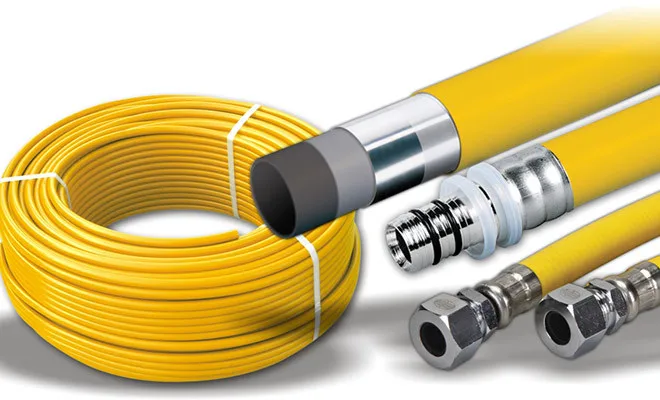

Металлополимерные трубы для газа: можно ли использовать, какими металлическими трубами можно проводить газ, пластиковые газовые трубы

Можно ли использовать металлопластиковые трубы для газа в квартире или частном доме

Автор Trubtraid.ru Опубликовано 13.07.2017 Обновлено 07.04.2018

При обустройстве газопровода в квартирах и частных домах традиционно используют медные или стальные трубы. В Украине до недавнего времени этой продукции не было альтернативы. Но сейчас для обустройства газопроводов все чаще используют металлопластиковые трубы. В этой статье вы узнаете основные характеристики этой продукции, ее недостатки и преимущества, особенности монтажа, а также сможете посмотреть ее фото.

Содержание

1. Технология изготовления
2. Металлополимер V.S. металл
3. Маркировка продукции
4. Как происходит соединение труб?
5. ГОСТ металлополимерной продукции
6. Целесообразность применения металлополимерной продукции для газа

Технология изготовления

Производство металлополимерной трубной продукции строго регламентируется утвержденным государственным стандартом.

При соблюдении технологических норм металлопластиковые изделия получают отличные эксплуатационные характеристики. Они лишены недостатков, которыми обладает продукция выполненная из металла.

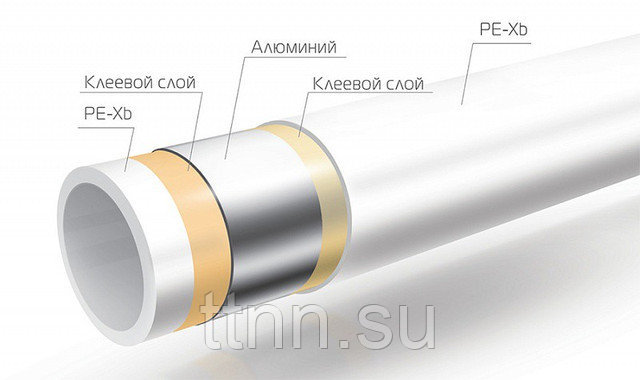

Производство металлополимерных труб происходит в несколько шагов:

1. Посредством экструдера происходит выдавливание внутренней оболочки изделий.
2. С внешней части полученной оболочки клеится алюминиевый слой, свариваемый лазером внахлест, либо же встык.
3. Сверху фольги наносится внешняя оболочка.
4. Полученная слоенная конструкция прессуется.

Внешний полимерный слой способствует защите металла от воздействия воды и воздуха. Алюминий придает изделию прочность и жесткость. При этом внутренний слой служит защитой от появления конденсата и деструктивного влияния носителя трубопровода.

Металлополимер V.S. металл

Использование описанной выше технологии позволяет придать продукции хорошие физико-механические свойства. Именно благодаря им, металлопластиковые трубы во многом превосходят металлические аналоги.

Они характеризуются:

• высокой пропускной способностью;
• стойкостью к появлению внутренних отложений;
• способностью сохранять свою форму после изгиба;
• простой установкой;
• отличной теплостойкостью;
• устойчивостью к коррозийным процессам и агрессивным средам.

Маркировка продукции

Изделия из металлопластика можно использовать для прокладки систем водоснабжения, канализации, отопления и газоснабжения.

Существует международная система маркировки рассматриваемых изделий. Она позволяет потребителю получить максимум необходимой информации о продукции. Разобраться в ней не составляет никакой проблемы. Первое на что нужно обращать внимание, это вид используемого для изготовления трубы полимера.

Существует следующие варианты кодировки:

• PP-AL-PP — изделие сделано из полипропилена;
• PE-AL-PE — материал изготовления: обычный полиэтилен;
• PERT-AL-PERT — труба произведена из термостойкого вида полиэтилена;
• PEX-AL-PEX — продукция изготовлена из сшитого полиэтилена.

Обращайте внимание на то, что продукция сделанная из сшитого вида полиэтилена имеет в своей маркировки дополнительные буквы. Они обозначают метод сшивания материала. Существуют следующие варианты: C — электронный, B — силановый, A — пироксидный.

Показатель диаметра труб и их толщины указывается у разных производителей в различных единицах измерения. В большинстве случаев эти данные пишут в дюймах или миллиметрах.

Также нужно обращать внимание на номинальное давление, которое способно выдержать конкретный вид продукции. Если оно этот показатель в системе не будет превышать заводского ограничителя, длительность службы металлополимерных изделий достигает пятидесяти лет.

Максимальное давление — параметр, актуальный для труб, используемых для доставки носителей с высоким показателем температуры.

В технической документации к продукции также перечисляются среды, для работы с которыми она может быть применена.

Маркировка изделий также содержит в себе номер партии и дату изготовления. Осуществляя монтаж трубных конструкций нужно обеспечить доступ к указанной в кодировке информации. Она может быть полезной в дальнейшем при проведении ремонтных работ, если в этом возникнет необходимость.

Как происходит соединение труб?

При монтаже металлополимерных труб необходимо правильно стыковать их между собой.

Для этой цели используют специальные соединительные узлы такие, как:

1. Пресс-фитинги.
2. Резьбовые фитинги.

Последний вариант характеризуется простотой применения. Для стыковки труб через резьбовой фитинг с уплотнительным кольцом нет необходимости применять специальный инструментарий. Однако данный метод соединения не подходит для обустройства газопроводов. В местах стыка труб со временем снижается уровень герметичности. Поэтому высока вероятность возникновения утечки газа.

Лучше всего монтировать газопровод посредством узлов, созданных пресс-фитингами. Такие соединения отличаются большим уровнем надежности. Они представляют собой неразъемные конструкции. Для их создания нужно использовать особый пресс-инструментарий.

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соответствовать гос. стандарту 53630-2009. Документ содержит в себе ключевые требования к рассматриваемой продукции.

Они содержат в себе следующую информацию:

1. Порядок упаковки изделий.
2. Требования к сырью, необходимому для производства продукции.

3. Изделия делятся на две группы согласно указанному рабочему давлению. У первой категории этот показатель составляет до 0.6 МПа, а у второй — 2.5 МПа.Допускается максимальная температура носителя в трубопроводе из металлополимерных труб до девяноста пяти градусов в течении девяти тысяч часов.
4. Устанавливается маркировка изделий (рассмотрена выше).
5. В зависимости от диаметра конструкции разделяют на две категории. В первую входят трубы размером от десяти до шестидесяти трех миллиметров. Ко второй категории относятся изделия с диаметром от семидесяти пяти до ста десяти миллиметров.
6. Указываются методы поставки изделий. Трубы первой категории доставляются в виде отрезков до двенадцати с половиной метров или в бухтах. В последнем случае метраж должен быть кратным ста. Продукция второй категории поставляется только в виде отрезков разной длины.

Если конструкции соответствуют указанному ГОСТу, они должны обладать сертификатом, подтверждающим это. Учитывайте это, если решите купить трубы для обустройства газопровода в частном доме или квартире.

Целесообразность применения металлополимерной продукции для газа

В начале статьи мы отметили, что металлопластиковые трубы являются неплохой альтернативой металлическим. Стальные конструкции уступают им в сложности монтажа и стойкости к процессам коррозии.

Конструкция газопровода

Газопроводы из металлополимерной продукции характеризуются:

1. Возможностью скрытого монтажа. Используя их можно прокладывать трубопровод через жилые помещения и ставить необходимое оборудование в любом месте помещений.
2. Широким выбором труб различного диаметра и разнообразием фитингов. Это позволяет качественно выполнять соединение с любым газовым оборудованием.
3. Экономностью применения. Для проведения трубопровода необходимо небольшое количество соединительных элементов. Поскольку металлополимерные трубы способны сгибаться, сохраняя целостность своей формы.
4. Отличной пропускной способностью. Внутренняя поверхность изделий гладкая и не имеет никаких шероховатостей.
5. Небольшим весом и простым монтажом в сравнении с металлическими аналогами.
6. Длительностью эксплуатации, составляющим от пятидесяти до ста лет.

В целом, металлопластиковые конструкции лучше альтернатив из металла. При их монтаже нужно уделить особое внимание герметичности стыков и удаленности от отопительных приборов.

Для монтажа изделий необходим минимальный инструментарий. Нарезка продукции осуществляется с помощью специальных ножниц. Для создания надежных и герметичных соединений необходимо использовать пресс-инструмент.

Смотреть видео:

Можно ли использовать металлопластиковые трубы для газа. Трубы для газа на даче. Можно ли использовать металлопластиковые трубы для газа

ГлавнаяПолМожно ли использовать металлопластиковые трубы для газа

Трубы для газа на даче. Можно ли использовать металлопластиковые трубы для газа

При обустройстве газопровода в квартирах и частных домах традиционно используют медные или стальные трубы. В Украине до недавнего времени этой продукции не было альтернативы. Но сейчас все чаще используют металлопластиковые трубы. В этой статье вы узнаете основные характеристики этой продукции, ее недостатки и преимущества, особенности монтажа, а также сможете посмотреть ее фото.

Технология изготовления

Производство металлополимерной трубной продукции строго регламентируется утвержденным государственным стандартом. При соблюдении технологических норм металлопластиковые изделия получают отличные эксплуатационные характеристики. Они лишены недостатков, которыми обладает продукция выполненная из металла.

Производство металлополимерных труб происходит в несколько шагов:

1. Посредством экструдера происходит выдавливание внутренней оболочки изделий.
2. С внешней части полученной оболочки клеится алюминиевый слой, свариваемый лазером внахлест, либо же встык.
3. Сверху фольги наносится внешняя оболочка.
4. Полученная слоенная конструкция прессуется.

Внешний полимерный слой способствует защите металла от воздействия воды и воздуха. Алюминий придает изделию прочность и жесткость. При этом внутренний слой служит защитой от появления конденсата и деструктивного влияния носителя трубопровода.

Металлополимер V.

S. металл

Использование описанной выше технологии позволяет придать продукции хорошие физико-механические свойства. Именно благодаря им, металлопластиковые трубы во многом превосходят металлические аналоги.

Они характеризуются:

• высокой пропускной способностью;
• стойкостью к появлению внутренних отложений;
• способностью сохранять свою форму после изгиба;
• простой установкой;
• отличной теплостойкостью;
• устойчивостью к коррозийным процессам и агрессивным средам.

Маркировка продукции

Изделия из металлопластика можно использовать для прокладки систем водоснабжения, канализации, отопления и газоснабжения.

Существует международная система маркировки рассматриваемых изделий. Она позволяет потребителю получить максимум необходимой информации о продукции. Разобраться в ней не составляет никакой проблемы. Первое на что нужно обращать внимание, это вид используемого для изготовления трубы полимера.

Существует следующие варианты кодировки:

• PP-AL-PP — изделие сделано из полипропилена;
• PE-AL-PE — материал изготовления: обычный полиэтилен;
• PERT-AL-PERT — труба произведена из термостойкого вида полиэтилена;
• PEX-AL-PEX — продукция изготовлена из сшитого полиэтилена.

Обращайте внимание на то, что продукция сделанная из сшитого вида полиэтилена имеет в своей маркировки дополнительные буквы. Они обозначают метод сшивания материала. Существуют следующие варианты: C — электронный, B — силановый, A — пироксидный.

Показатель диаметра труб и их толщины указывается у разных производителей в различных единицах измерения. В большинстве случаев эти данные пишут в дюймах или миллиметрах.

Также нужно обращать внимание на номинальное давление, которое способно выдержать конкретный вид продукции. Если оно этот показатель в системе не будет превышать заводского ограничителя, длительность службы металлополимерных изделий достигает пятидесяти лет.

Максимальное давление — параметр, актуальный для труб, используемых для доставки носителей с высоким показателем температуры.

В технической документации к продукции также перечисляются среды, для работы с которыми она может быть применена.

Маркировка изделий также содержит в себе номер партии и дату изготовления. Осуществляя монтаж трубных конструкций нужно обеспечить доступ к указанной в кодировке информации. Она может быть полезной в дальнейшем при проведении ремонтных работ, если в этом возникнет необходимость.

Как происходит соединение труб?

При монтаже металлополимерных труб необходимо правильно стыковать их между собой.

Для этой цели используют специальные соединительные узлы такие, как:

1. Пресс-фитинги.
2. Резьбовые фитинги.

Последний вариант характеризуется простотой применения. Для стыковки труб через резьбовой фитинг с уплотнительным кольцом нет необходимости применять специальный инструментарий. Однако данный метод соединения не подходит для обустройства газопроводов. В местах стыка труб со временем снижается уровень герметичности. Поэтому высока вероятность возникновения утечки газа.

Лучше всего монтировать газопровод посредством узлов, созданных пресс-фитингами. Такие соединения отличаются большим уровнем надежности. Они представляют собой неразъемные конструкции. Для их создания нужно использовать особый пресс-инструментарий.

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соотве

oboibox.ru

полиэтиленовые, полипропиленовые, видео-инструкция по монтажу своими руками, ПНД для газоснабжения, можно ли использовать пластиковые изделия для газа, фото и цена

В нашей могучей державе традиционно принято обустраивать газовые системы металлическими трубами. Но время идет и во всех отраслях все больше металл заменяется качественными полимерами. Наши люди также начинают задаваться вопросом, можно ли использовать пластиковые трубы для газа, в каких системах это разрешено и насколько это безопасно.

Фото скрытой газовой разводке на кухне.

Мы не откроем большой тайны, если скажем, что на западе металл используется лишь для транспортировки сжиженного газа под высоким давлением. Для прокладки городских магистралей и газификации домов устанавливаются газовые пластиковые трубы. На данный момент, по ГОСТам нашей страны также разрешен монтаж пластика в муниципальном газовом хозяйстве.

Как классифицируются газопроводы

Будет идти газ по пластиковым трубам или допустима только установка металла, напрямую зависит от рабочего давления в системе. Чем оно выше, тем более жесткие требования безопасности предъявляются к материалу. Ведь какой бы газ не транспортировался, все эти объекты всегда относят к категории высокой опасности.

Конструкции, подающие газ в наши дома, делятся на 4 основные категории.

Пластиковая разводка.

1. Системы первой категории рассчитаны на рабочее давление в пределах 0,6 – 1,2 МПа для конструкций транспортирующих природный газ или газовоздушные смеси. Для транспортировки СУГ норма давления составляет 1,6 МПа. Такие конструкции монтируются исключительно из стали, как наружным, так и подземным способом.
2. Вторая категория регламентирует подачу смесей под давлением в пределах 0,3 – 0,6 МПа. Эти конструкции выполняют транспортировку смесей между промежуточными городскими газораспределительными станциями.
3. Конструкции среднего давления рассчитаны на 0,005 – 0,3 МПа. Это трубопроводы доставляющие смесь от промежуточного газового распределителя к нескольким высотным домам или улицам в частном секторе.
4. Непосредственно разводка по квартирам или домам выполняется системами низкого давления менее 0,005 МПа.

Гибкий полиэтилен малого диаметра.

Можно ли использовать пластиковые трубы для газа или остановиться на металле, также во многом зависит от сейсмической активности данного района, какие почвы в этой местности и наличию блуждающих токов.

Где и как монтируются полимеры

Хотя рынок полимерных изделий достаточно широк, но не каждый пластик подходит для использования в газовом хозяйстве. Кроме того пластик значительно уступает в прочности металлу, в связи с этим предъявляются специальные требования к монтажу таких конструкций (читайте также статью «Стальные водогазопроводные трубы – их характеристика и особенности»).

Какие полимеры разрешены

• Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

• Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Важно: все газовые трубы ПНД и другие полимеры, в сравнении с металлом отличаются малым весом и низкой механической устойчивостью. В связи с чем, прокладка этих линий вне зданий разрешена исключительно подземным способом.

• Металлопластик также разрешен для монтажа на газовых линиях. За счет многослойной структуры он более прочный и выносливый, по сравнению с полиэтиленом, но его механическая прочность также оставляет желать лучшего. Поэтому его также следует укладывать скрытым способом.

Полипропиленовые газовые трубы.

Важно: поливинилхлоридные изделия ПВХ, в газовом хозяйстве использовать не рекомендуется, так как данный материал способен вступать в реакцию с некоторыми смесями и выделять токсичный хлорэтилен.

• Газовые полипропиленовые трубы для прокладки внутренней разводки в доме подходят практически идеально. Цена данного материала больше, но технические характеристики несоизмеримо выше, нежели у конкурентов.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

Важно: все работы по монтажу газовых линий должны выполняться исключительно специалистами, имеющими на то специальное разрешение. Плюс к тому, схема трассы должна быть заранее зарегистрирована и одобрена соответствующими инстанциями. Своими руками вы можете только подсоединить гибкий газовый шланг от трубы до газовой печки.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Вывод

Хотя бытовая газораспределительная разводка относится к системам низкого давления, подбирать газовые пластиковые трубы для нее следует внимательно, и лучше доверить это специалистам. Ведь газ это не шутки и ошибка здесь может стоить дорого (см.также статью «Водогазопроводная труба и ее особенности»).

Сварка встык.

gidroguru.com

Трубы для газопровода стальные, пластиковые и полиэтиленовые

Еще не так давно на вопрос, какие трубы используются для газопровода, существовал только единственный ответ — исключительно стальные. Но появление на рынке современных строительных материалов, внесение изменений в СНиП «Газораспределительные системы» (42-01-2002) позволило значительно расширить выбор комплектующих при прокладке наружных и внутренних газопроводов.

↑

Какие трубы можно использовать для прокладки газовых линий?

Самыми универсальными так и остались стандартные стальные трубы для газопровода.

Стальные трубы для газопровода

Они могут применяться для наружной прокладки (надземная, подземная), устройства внутридомовых сетей.

Конкуренцию стали составляют трубы из следующих материалов:

• Полиэтилен низкого давления (ПНД). Пластиковые трубы для газопровода могут применяться только для подземной прокладки магистральных линий, надземный или внутридомовой монтаж из данного материала запрещен.
• А вот внутриквартирные газопроводные линии можно монтировать из медных труб с применением пресс фитингов. Такую возможность дали изменения в вышеуказанный СНиП.

Каждый материал имеет свои преимущества и недостатки, которые и рассмотрим подробней.

↑

Стальные газовые трубы

Стальные трубы для газопровода низкого и высокого давления могут применяться в различных климатических условиях, с применением разных технологий прокладки.

Нормативными документами разрешено применение таких типов труб:

• Бесшовные, полученные методом холодной или горячей деформации.
• Сварные с прямым или спиральным швом.

Все материалы для прокладки газопроводных линий должны в обязательном порядке пройти контроль качества. В зависимости от предполагаемого расхода газа и его давления расчетным путем определяется диаметр труб и толщина их стенок.

Но, несмотря на полученные результаты расчетов, эти параметры не должны быть меньше, чем нормируемые величины:

• При подземной прокладке толщина стенки трубы не должна быть меньше чем 3 мм, при поверхностном монтаже не менее 2 мм.
• Для прокладки распределительных сетей высокого давления используются трубы диаметром не менее 50 мм, для ответвлений к отдельным потребителям и внутридомовой разводки линия допускается использование труб не 25 мм.

Для изготовления газопроводных труб должна применяться малоуглеродистая сталь с минимальным содержанием серы и фосфора. Соединение отдельных элементов линии должно осуществляться при помощи различных технологий сварки. Устанавливать фланцевые стыки можно только в пределах газораспределительных колодцев, а выполнять резьбовые соединения в подземных условиях не допускается.

↑

Трубы ПНД для газопроводов

Полиэтиленовые трубы для газопроводов постепенно вытесняют традиционные стальные конструкции.

Трубы ПНД для газопроводов

Причиной этому стали следующие преимущества пластика:

• Небольшой удельный вес материала и простая технология монтажа.
• Устойчивость к коррозийным процессам и воздействию агрессивных сред.
• Высокая скорость монтажных работ благодаря поставке материалов в бухтах (длина трубы может достигать нескольких сот метров в зависимости от ее диаметра). Благодаря чему появилось снизить количество стыков при прокладке длинных магистралей.
• Такой тип может применяться для прокладки сетей работающих под различным давлением (классификация трубопроводов по давлению предполагает разделение на несколько категорий — высокого (1и 2 категория), среднего и низкого давления).
• Трубы ПНД отличаются значительной долговечностью, срок их эксплуатации достигает 50 лет и более при соблюдении технологических требований к монтажу.

Ради объективности стоит сказать и о некоторых недостатках материала:

• Возможность прокладки только подземным способом.
• Значительный коэффициент линейного расширения.
• Ограниченный диапазон рабочей температуры.
• Полиэтиленовые трубы для газопровода (ГОСТ Р 50838-95) должны укладываться в металлический футляр при пересечении автомобильных и других транспортных магистралей, линий различных коммуникаций, при вводах в эксплуатационные колодцы.
• Глубина заложения в большинстве случаев не должна быть меньше чем 1 метр от уровня поверхности до верха трубы, а если температура воздуха в зимний период опускается до -40 градусов, тогда данный параметр увеличивается до 1,4 м.

Но, несмотря на все эти факторы, для подземного монтажа газопроводных линий трубы ПНД на данный момент используются чаше всего.

↑

Медный трубопровод для внутридомовой разводки газа

Недавно принятая редакция строительных норм и правил позволила применять трубы для газового отопления домов независимо от этажности.

Медные трубы для газоснабжения

Медные трубопроводы могут применяться для прокладки линий 4 категории по давлению (низкое), при этом их соединение должно осуществляться при помощи пресс фитингов. При этом такие элементы должны иметь соответствующую маркировку (желтого цвета) и желтое уплотнительное кольцо.  Применение обжимных (компрессионных) соединителей не допускается.

К достоинствам медных трубопроводов, при помощи которых может выполняться автономная газификация загородного дома, стоит отнести следующие характеристики:

• Достаточно простая технология монтажа с использованием пресс фитингов, благодаря чему существенно сокращается время монтажа системы газоснабжения.
• Устойчивость к коррозии и агрессивным химическим веществам.
• Способность выдерживать высокие механические нагрузки.
• Долговечность медного трубопровода и его презентабельный внешний вид.
• Большой выбор фитингов и некоторая пластичность материала позволяет монтировать линии с достаточно сложной конфигурацией.

Если принято решение монтировать линию из медных труб, тогда обратите внимание — они должны соответствовать требованиям ГОСТ Р 50838-95, применение других материалов не допускается.

Несмотря на появление описанных современных материалов списывать со счетов традиционные стальные трубы все-таки не стоит. Они будут применяться еще длительное время, а в некоторых случаях они незаменимы, например, газовый ввод в дом выполняется только из стальных труб соответствующего диаметра. Полиэтиленовые и медные трубы просто расширяют возможности устройства газовых сетей при определенных условиях. А на какой из вариантов монтажа газоснабжения сделать ставку, не стоит решать самостоятельно. Только специалист газовой службы может дать оценку возможности применения того или иного материала в конкретных условиях монтажа линии с учетов всех нюансов будущей магистрали.

vsetrybu.ru

---

• Крепления лаг для пола
• Какой толщины пенополистирол лучше для утепления дома снаружи
• Стройполимер зао нпо
• Спортивные полы наливные
• Крыша из монолитного поликарбоната для террасы
• Полотно ножовочное как просверлить
• Батарея наполовину холодная причина
• Пол на кухне плитка или ламинат что лучше
• Как используют мергель
• Утепление экструдированным пенополистиролом каркасного дома
• Расположение строений на земельном участке нормы

Металлопластиковые трубы для газа в частном доме в Мурманске: 500-товаров: бесплатная доставка, скидка-47% [перейти]

Партнерская программаПомощь

Мурманск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Металлопластиковые трубы для газа в частном доме

13 929

Труба APE 9MN032020100F Длина: 100. 000, Толщина: 2.000, Диаметр: 20

ПОДРОБНЕЕЕще цены и похожие товары

19 350

24640

SPM-0001-201620 STOUT 16х2,0 (бухта 200м) труба металлопластиковая Тип: Труба металлопластиковая,

В МАГАЗИНЕще цены и похожие товары

16 409

Металлопластиковая труба STOUT SPM-0001-052630 RG008Q08V39HDO Длина: 50.000, Толщина: 3.000,

ПОДРОБНЕЕЕще цены и похожие товары

10 900

10900

Труба металлопластиковая 16х2,0 (200м) Тип: Труба металлопластиковая, Размер: Длина 70.000 Ширина

В МАГАЗИНЕще цены и похожие товары

950

1990

Труба металлопластиковая бесшовная AQUALINK PEX-AL-PEX 16×2,0 (белая) 10м Тип: Труба

В МАГАЗИНЕще цены и похожие товары

27 669

Металлопластиковая труба Frankische 83520411 Длина: 100. 000, Толщина: 2.000, Диаметр: 20

ПОДРОБНЕЕЕще цены и похожие товары

8 688

8688

Труба металлопластиковая VALTEC 16 (2,0) бухта 40м V1620.040 Тип: Труба металлопластиковая, Размер:

В МАГАЗИНЕще цены и похожие товары

18 000

Труба металлопластиковая Valtec 5213 Длина: 100.000, Толщина: 2.000, Материал: металлопластик

ПОДРОБНЕЕЕще цены и похожие товары

5 850

5850

Труба металлопластиковая 16х2,0 (100м) Тип: Труба металлопластиковая, Размер: Длина 50.000 Ширина

В МАГАЗИНЕще цены и похожие товары

8 981

11450

Труба металлопластиковая для теплого пола PEX-AL-PEX 20 х (2,0) бухта 100м (без шва)TST Тип: Труба

В МАГАЗИНЕще цены и похожие товары

5 700

5700

Труба металлопластиковая Henco RIXc, 20х2, (б. 25.) HE 25-R200216-KB-25 Тип: Труба

В МАГАЗИНЕще цены и похожие товары

Металлопластиковая труба ЗУБР ШиреФит Длина: 50.000, Толщина: 2.000, Материал: металлопластик

ПОДРОБНЕЕЕще цены и похожие товары

12 539

Труба REHAU RAUTITAN stabil Длина: 5.000, Толщина: 6.000, Материал: полиэтилен

ПОДРОБНЕЕЕще цены и похожие товары

10 378

12111

Труба для теплого пола металлопластиковая VALTEC 16 (2,0) бухта 100м V1620.0100 Тип: Труба

В МАГАЗИНЕще цены и похожие товары

10 700

17350

Труба металлопластиковая VALTEC 16 (2,0) бухта 100м V1620.0100 Тип: Труба металлопластиковая,

В МАГАЗИНЕще цены и похожие товары

8 688

8688

Труба металлополимерная VALTEC 16(2,0), отрезок 1 метр V1620. 040 Тип: Труба металлопластиковая,

В МАГАЗИНЕще цены и похожие товары

7 657

13296

Пресс-клещи для металлопластиковых труб с насадками 16-20 мм Тип: Пресс-клещи обжимные, Размер:

В МАГАЗИНЕще цены и похожие товары

10 790

20430

Труба металлопластиковая 16х2,0 мм OTMO (200 м.) Тип: Труба металлопластиковая, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

1 012

1476

Труба VALTEC нержавеющая сталь, 15х1.0мм отрезок 1 метр VTi.900.304.1510 Тип: Труба

В МАГАЗИНЕще цены и похожие товары

5 700

5700

Труба металлопластиковая VALTEC 16(2,0) бухта 40м V1620.040 Тип: Труба металлопластиковая, Размер:

В МАГАЗИНЕще цены и похожие товары

Труба AQUALINK 1302 Длина: 100. 000, Толщина: 2.000, Диаметр: 20

ПОДРОБНЕЕЕще цены и похожие товары

2 310

2310

Труба металлопластиковая многослойная Ф16х2.0 TIM TPAP 1620, отрезок 25 метров Тип: Труба

В МАГАЗИНЕще цены и похожие товары

23 650

23650

Труба металлопластиковая 32 (3,0) бухта 50 м. Valtec Тип: Труба металлопластиковая, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

6 631

9500

Труба металлопластиковая PEX-ALPEX 16 х (2,0) бухта 100м (без шва) TST Тип: Труба

В МАГАЗИНЕще цены и похожие товары

18 309

Металлопластиковая труба STOUT SPM-0001-201620 RG008Q08V2G33R Длина: 200.000, Толщина: 2.000,

ПОДРОБНЕЕЕще цены и похожие товары

1 541

2138

Труба VALTEC нержавеющая сталь, 22х1. 2мм отрезок 1 метр VTi.900.304.2212 Тип: Труба

В МАГАЗИНЕще цены и похожие товары

Металлопластиковая труба ЗУБР 51457-32 Длина: 25.000, Толщина: 3.000, Материал: металлопластик

ПОДРОБНЕЕЕще цены и похожие товары

Труба AQUALINK 1308 Длина: 100.000, Толщина: 2.000, Диаметр: 16

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Трубы металлопластиковые для газа

Параметры

Цена  177 — 336 ₽

Производитель

---

HENCO 3

Серия

---

СТАНДАРТ 1

• Сортировка: По умолчанию
• sankomsamara.ru/truby-i-shlangi/truby-dlya-otopleniyavodosnabzheniya-i-gaza/truby-metalloplastikovye-dlya-gaza?sort=pd.name&order=ASC»>Сортировка: Название (А — Я)
• Сортировка: Название (Я — А)
• Сортировка: Цена (низкая > высокая)
• Сортировка: Цена (высокая > низкая)
• Сортировка: Рейтинг (начиная с высокого)
• sankomsamara.ru/truby-i-shlangi/truby-dlya-otopleniyavodosnabzheniya-i-gaza/truby-metalloplastikovye-dlya-gaza?sort=rating&order=ASC»>Сортировка: Рейтинг (начиная с низкого)
• Сортировка: Код Товара (А — Я)
• Сортировка: Код Товара (Я — А)

• Показать: 15
• Показать: 25
• sankomsamara.ru/truby-i-shlangi/truby-dlya-otopleniyavodosnabzheniya-i-gaza/truby-metalloplastikovye-dlya-gaza?limit=50″>Показать: 50
• Показать: 75
• Показать: 100

• Сортировка: По умолчанию
• Сортировка: Название (А — Я)
• sankomsamara.ru/truby-i-shlangi/truby-dlya-otopleniyavodosnabzheniya-i-gaza/truby-metalloplastikovye-dlya-gaza?sort=pd.name&order=DESC»>Сортировка: Название (Я — А)
• Сортировка: Цена (низкая > высокая)
• Сортировка: Цена (высокая > низкая)
• Сортировка: Рейтинг (начиная с высокого)
• Сортировка: Рейтинг (начиная с низкого)
• sankomsamara.ru/truby-i-shlangi/truby-dlya-otopleniyavodosnabzheniya-i-gaza/truby-metalloplastikovye-dlya-gaza?sort=p.model&order=ASC»>Сортировка: Код Товара (А — Я)
• Сортировка: Код Товара (Я — А)

Труба HENCO STANDARD для газа в желтой гофре, PEXc-AL-PEXc, 20х2, бухта 50 метров..

Труба HENCO STANDARD для газа, PEXc-AL-PEXc, 20х2, бухта 50 метров..

Труба HENCO STANDARD для газа, PEXc-AL-PEXc, 26х3, бухта 50 метров..

Описание готовится

Наша компания использует куки-файлы и иные аналогичные технологии для того, чтобы идентифицировать ваш компьютер каждый раз, когда вы заходите на наш веб-сайт. Это дает возможность понять, где вы или другие пользователи вашего компьютера видели определенную рекламу, и показывать вам ту рекламу, которая интересна для вас.

Что такое куки-файлы?

Куки-файлы это файлы из букв и цифр, которые используются для сбора статистики посещения веб-сайтов и представляют собой фрагменты данных, хранящиеся в браузере вашего персонального устройства (компьютера, смартфона и т.д.) после посещения веб-сайтов.

Какие типы куки-файлов используются на нашем веб-сайте?

Технические куки-файлы

Это функциональные куки-файлы, которые обеспечивают корректную работу веб-сайта. Например, они собирают информацию о том, разрешено или запрещено использование других куки-файлов с веб-сайта.

Куки-файлы сеанса посещения и куки-файлы предпочтений

Данные куки-файлы позволяют войти в защищенные разделы веб-сайта. Срок действия таких куки-файлов истекает по окончании сеанса посещения. Иногда мы можем использовать куки-файлы с пролонгированным сроком действия. Жизненный цикл таких куки-файлов не превышает одного года.

Аналитические куки-файлы

Мы проводим постоянный анализ веб-сайта с помощью куки-файлов на предмет улучшения его работы (в частности, в части показа рекламы). Для этого мы используем средства веб-аналитики. Полученная при этом информация может передаваться третьим лицам в анонимной форме на сервер службы веб-аналитики, сохраняться и обрабатываться там. В частности (но не ограничиваясь) мы используем аналитические инструменты и соответствующие куки-файлы следующих поставщиков услуг:

Google Analytics

Яндекс.Метрика (ООО «ЯНДЕКС»)

Куки-файлы для таргетинга: направлены на использование функции ремаркетинга:

Данные куки-файлы собирают информацию о ваших предпочтениях при просмотре веб-сайтов. Они хранят информацию, которая помогает разработать конкретный профиль для показа рекламы, которая будет интересна именно вам.

Веб-маяки

Веб-маяки – графические изображения («пиксельные теги», «чистые GIF»), которые могут размещаться на наших веб-сайтах и внедряться в наши сервисы, приложения, сообщения и инструменты. Веб-маяки используются для оценки эффективности работы веб-сайта, мониторинга количества посетителей и их действий, определение доли реально прочитанных электронных писем от общего числа всех отправленных писем, контроль эффективности рекламы и подсчёт количества фактически просмотренных страниц, статей и ссылок.

Аналогичные технологии для хранения информации

Аналогичные технологии для хранения информации – технологии, позволяющие записывать информацию в кэш-память веб-браузера или в память устройства с помощью локальных объектов общего пользования или локально сохраняемых данных, таких как куки-файлы формата Flash и HTML 5 и прочие элементы прикладного программного обеспечения для сети Интернет. Аналогичные технологии хранения информации могут использоваться для защиты данных вашей учетной записи или для выявления нестандартных действий при использовании браузера в целях предотвращения несанкционированного доступа к вашей учетной записи, а так же для оценки эффективности функционирования веб-сайтов, сервисов, приложений или иных инструментов.

Используем ли мы персональные данные в куки-файлах?

Персональные данные сохраняются в куки-файлах, если вы дали согласие на их использование. Это необходимо для защиты вашей регистрации на нашем веб-сайте.

Как можно разрешить или запретить использование куки-файлов?

Большая часть браузеров принимает куки-файлы автоматически. У вас есть возможность удалить сохраненные куки -файлы в любое время.

Также вы можете запретить любые куки-файлы в настройках вашего браузера. Как это сделать вы можете узнать в разделе Help вашего браузера.

ВНИМАНИЕ! При отключении куки-файлов вы не сможете пользоваться некоторыми функциями и инструментами нашего веб-сайта.

Газопроводная система: все, что вам нужно знать

Источник: pixabay.com

Газопроводная система — это сеть труб, используемых для распределения природного газа. Газ добывается из скважин, перерабатывается на заводе, а затем подается в дома и на предприятия. Для обеспечения безопасной и надежной доставки природного газа эти трубопроводы подлежат строгому федеральному регулированию.

Есть много частей и станций, которые составляют систему газопровода, и это то, что мы сегодня рассмотрим. Поэтому, если вам интересно узнать больше о том, как газ, который вы используете в своих домах, обрабатывается и безопасно доставляется к вам, то вы попали по адресу.

Что такое газопровод?

Источник: pixabay.com

Альтернативный текст: Газопровод для азота

Газопровод — это система, которая транспортирует природный газ от его источника к вам домой или на работу. Он состоит из сети труб, которые проходят под землей или вдоль стен зданий. Трубы обычно сделаны из металла, и по ним природный газ под давлением поступает от коммунальной компании к вашему дому.

Первый шаг к установке газопровода в вашем доме — пригласить специалиста, который оценит ваши потребности. Они будут смотреть на такие вещи, как сколько газа вы используете и где вы хотите, чтобы труба проходила. Им также необходимо определить, какой тип трубы лучше всего подходит для вашей ситуации. Трубы из ПВХ являются распространенным выбором для домовладельцев, так как они доступны по цене и просты в установке.

Как только трубы будут на месте, следующим шагом будет включение газа. Коммунальная служба выйдет и включит газ на улице, а потом его подведут к вам домой. После того, как все подключено, вы готовы начать использовать природный газ для отопления, приготовления пищи и других целей.

Материалы для газовых труб

Источник: pixabay.com

Для газовых труб можно использовать несколько различных материалов. Каждый материал имеет свои преимущества и недостатки. Давайте рассмотрим некоторые из наиболее распространенных материалов, используемых в газопроводах:

Металлические трубы являются одним из наиболее распространенных типов газопроводов. Он прочный и долговечный, выдерживает высокое давление. Однако металлические трубы могут быть дорогими, и их сложно установить.

Труба из ПВХ — еще один распространенный тип газопровода. Трубы ПВХ относительно недороги, просты в монтаже и устойчивы к коррозии. Однако труба из ПВХ не такая прочная, как металлическая, и не выдерживает такого большого давления.

Труба из стекловолокна — еще один вариант газопровода. Он прочный и долговечный, выдерживает высокое давление. Однако трубы из стеклопластика дороги и сложны в монтаже.

Типы газовых труб для природного газа

Источник: pixabay.com

Полиэтиленовая газовая труба

Полиэтиленовая (ПЭ) газовая труба представляет собой пластиковую трубу, широко используемую в газовой промышленности. Он изготовлен из полиэтилена высокой плотности и имеет гладкую внутреннюю поверхность, что способствует уменьшению трения и коррозии. Газовая труба из полиэтилена легкая и гибкая, что упрощает монтаж. Он также имеет высокое отношение прочности к весу, что делает его устойчивым к повреждениям от ударов или нагрузок.

ПЭ газовая труба имеет ряд преимуществ перед другими типами газовых труб. Он дешевле металлических труб, не подвержен коррозии и не ржавеет. Полиэтиленовая газовая труба также более гибкая, чем металлические трубы, что облегчает ее установку в труднодоступных местах. Однако газовая труба из полиэтилена имеет более низкое номинальное давление, чем металлические трубы, поэтому она не подходит для использования в условиях высокого давления.

Композитная алюминиево-пластиковая труба

Композитная алюминиево-пластиковая труба (APCP) — это новый тип газовой трубы, который становится все более популярным в газовой промышленности. Он состоит из двух материалов, алюминия и пластика, которые в сочетании создают прочную и гибкую трубу. Эта комбинация делает APCP хорошим выбором для использования в местах с большим движением, например, в трубопроводах, пересекающих реки или другие водоемы.

APCP имеет ряд преимуществ по сравнению с другими типами газовых труб. Он очень прочный и может выдерживать высокое давление, что делает его идеальным для использования в зонах с высокой нагрузкой. Он также очень гибкий, что позволяет ему двигаться вместе с землей, не ломаясь. Эта гибкость также облегчает установку, так как ее можно согнуть в узких углах.

Однако у АРСР есть и недостатки. Он дороже других видов газовых труб и не так долговечен, как металлические трубы. Он также может подвергаться коррозии со временем, что может привести к утечкам.

Несмотря на эти недостатки, APCP — хороший выбор для конвейеров, которые должны быть одновременно прочными и гибкими. Он успешно используется во многих приложениях, и его популярность, несомненно, будет расти в ближайшие годы.

Трубы из горячеоцинкованной стали

Трубы из горячеоцинкованной стали, используемые в газовой промышленности, известны своей долговечностью и коррозионной стойкостью. Цинковое покрытие, наносимое в процессе цинкования, образует защитный барьер от ржавчины и других форм деградации. Это делает их идеальным выбором для использования вне помещений, где они могут подвергаться воздействию дождя, снега или других погодных условий.

Кроме того, трубы из горячеоцинкованной стали обладают высокой устойчивостью к механическим воздействиям, что делает их пригодными для использования в трубопроводных системах. Их прочность и упругость также снижают вероятность их деформации или разрушения даже при значительном давлении.

Однако использование стальных труб горячего цинкования имеет некоторые недостатки. Прежде всего, процесс цинкования может значительно увеличить вес трубы, что усложнит ее установку и транспортировку. Кроме того, цинковое покрытие со временем может поцарапаться или повредиться, что приведет к ржавчине и коррозии. Наконец, стоимость цинкования, как правило, выше, чем у других вариантов покрытия, таких как краска или порошковое покрытие.

Гибкая гофрированная трубка из нержавеющей стали

Гибкая гофрированная трубка из нержавеющей стали (FCSST) — это тип газовой трубы, используемый в газовой промышленности. Он состоит из гофрированной трубы из нержавеющей стали, которая является гибкой и может быть легко установлена. FCSST обычно используется для соединения двух частей трубопровода вместе, и у него есть ряд плюсов и минусов по сравнению с другими типами газовых труб.

Одним из преимуществ FCSST является то, что он очень гибкий и его можно легко изогнуть вокруг крутых углов. Это делает его хорошим выбором для установок с ограниченным пространством, например, в домах или на малых предприятиях. FCSST также быстро и легко устанавливается без использования специальных инструментов или оборудования.

Однако ФКССТ имеет несколько недостатков по сравнению с другими типами газовых труб. Это дороже, чем некоторые другие варианты, а также может быть более восприимчивым к повреждениям. FCSST также не так прочен, как некоторые другие типы газовых труб, поэтому он может не подходить для определенных применений.

Черный чугун

Когда речь идет о газопроводе, трубы из черного железа являются одним из наиболее часто используемых типов. Он прочный и долговечный, что делает его хорошим вариантом для долгосрочного использования в газовой промышленности. Однако черная железная труба имеет и некоторые недостатки.

Одним из самых больших преимуществ черных железных труб является их прочность. Он может выдерживать высокое давление и поэтому хорошо подходит для использования в газовой промышленности. Кроме того, черное железо устойчиво к коррозии, а это означает, что оно не подвергается коррозии с течением времени, как некоторые другие типы металлических труб. Это делает его надежным выбором для транспортировки газа на большие расстояния.

Однако у черной железной трубы есть и недостатки. Во-первых, он не очень гибкий, а это означает, что его может быть сложно установить в ограниченном пространстве. Кроме того, он довольно тяжелый, что может затруднить его перемещение после установки. Наконец, черный чугун также довольно дорог по сравнению с некоторыми другими типами газовых труб.

ПВХ

ПВХ — это тип газовой трубы, используемый в газовой промышленности. Он изготовлен из поливинилхлорида, синтетического пластичного полимера. Газовые трубы из ПВХ не вызывают коррозии и не токсичны, что делает их популярным выбором как для внутреннего, так и для наружного применения.

Газовые трубы из ПВХ доступны в различных размерах и могут использоваться как для домашнего, так и для коммерческого отопления. Они также одобрены для использования в подземных условиях. Одним из недостатков использования газовых труб из ПВХ является то, что они не так термостойки, как металлические трубы, поэтому они могут не подходить для некоторых высокотемпературных применений.

ПЭВП

ПЭВП, или полиэтилен высокой плотности, представляет собой тип газовой трубы, который обычно используется в газовой промышленности. Он изготовлен из пластика, обладающего высокой прочностью и устойчивостью к коррозии. Это делает его идеальным выбором для транспортировки природного газа на большие расстояния.

Одним из основных преимуществ труб из ПНД является их устойчивость к коррозии. Это делает его надежным вариантом для транспортировки природного газа, который может вызвать коррозию других типов труб. HDPE также обладает высокой устойчивостью к нагрузкам, что делает его идеальным для использования в суровых условиях.

Тем не менее, HDPE имеет некоторые недостатки. Недостатком является более высокая стоимость по сравнению с другими типами труб. Кроме того, HDPE может быть сложнее в установке, чем другие типы труб.

Как работает система газопровода?

Источник: pixabay.com

Система газопроводов — это сеть трубопроводов, используемых для доставки природного газа от источника к потребителям. Газ транспортируется по трубопроводу под высоким давлением, поэтому он должен храниться при очень низкой температуре (обычно ниже -60 градусов по Фаренгейту).

Система газопроводов включает как магистральные, так и распределительные трубопроводы. Магистральные газопроводы представляют собой трубы большого диаметра, по которым газ с добывающих месторождений поступает в местные распределительные сети. Распределительные трубопроводы представляют собой трубы меньшего размера, по которым газ доставляется в дома и на предприятия.

Газопровод состоит из нескольких компонентов:

• Трубопровод: Трубопровод представляет собой трубу из металла или пластика, которая используется для транспортировки жидкостей или газов. Трубопроводы могут быть проложены под землей, а могут быть над землей.
• Фитинги: Фитинги используются для соединения двух или более труб вместе. Существует множество различных типов фитингов для труб, включая колена, тройники и переходники.
• Клапаны: Клапаны используются для регулирования потока газа по трубопроводу. Существует несколько типов клапанов, в том числе обратные клапаны, задвижки и запорные клапаны.
• Регуляторы: Регуляторы используются для контроля давления газа в трубопроводе. Существует два типа регуляторов – первичные регуляторы и вторичные регуляторы. Первичный регулятор расположен у источника газа, а вторичный регулятор расположен рядом с потребителем.
• Счетчики: Счетчики используются для измерения количества газа, поставляемого потребителю. Существует два типа счетчиков – объемные счетчики и теплосчетчики. Объемные счетчики измеряют объем поставляемого газа, а тепловые счетчики измеряют количество тепла, выделяемого газом.

Система газопроводов является важной частью газовой промышленности. Он используется для доставки природного газа из источника потребителям во всем мире. Система газопровода также используется для транспортировки природного газа из одной страны в другую.

Советы по установке газопровода

Источник: pixabay.com

Монтаж газопровода может быть сложным процессом и должен выполняться с максимальной осторожностью. Следующие шаги должны помочь вам понять, как пройти весь процесс.

1. При установке газопровода всегда пользуйтесь услугами лицензированного и застрахованного подрядчика. Это обеспечит безопасное и правильное выполнение работы.
2. Перед началом установки тщательно спланируйте маршрут газопровода. Линия должна быть проложена таким образом, чтобы избежать резких изгибов и перегибов.
3. По возможности избегайте прокладки газопровода через стены или потолки. Если это невозможно, используйте металлический кабелепровод для защиты линии от повреждений.
4. Убедитесь, что все соединения газопровода плотно герметизированы смазкой для труб или тефлоновой лентой. Любая утечка может привести к опасной утечке газа.
5. После завершения установки проверьте газовую линию на наличие утечек. Простой тест с мылом и водой может помочь определить местонахождение любых утечек.
6. После завершения установки лицензированный специалист по газовой технике должен проверить всю систему. Это гарантирует, что система безопасна и соответствует коду.
7. Держите поблизости огнетушитель на случай чрезвычайной ситуации. Утечка газа может легко привести к опасному пожару.

Общие проблемы с газопроводом

1. Газопровод со временем может подвергаться коррозии, что приводит к утечкам. Быстрое решение: регулярно проверяйте газопровод и заменяйте все детали, подвергшиеся коррозии.
2. Если стыки трубопровода не герметизированы должным образом, газ может выйти наружу. Быстрое решение: используйте герметик для труб на всех соединениях и убедитесь, что они надежно затянуты.
3. Если в газопроводе есть дыра, газ будет вытекать. Быстрое решение: заклейте отверстие куском металла или резины и загерметизируйте его силиконовым герметиком.
4. Слишком высокое давление газа может привести к разрыву труб. Быстрое решение: поручите профессионалу проверить давление газа и при необходимости отрегулировать его.
5. Старые или неисправные клапаны могут стать причиной утечки газа. Быстрое решение: замените неисправные клапаны новыми.
6. Засоры в газопроводе могут препятствовать надлежащему течению газа. Быстрое решение: используйте вантуз, чтобы очистить засор.
7. Если вы чувствуете запах газа, выйдите из дома и позвоните в пожарную службу. Не пытайтесь решить проблему самостоятельно.

Вот некоторые из наиболее распространенных проблем с газопроводом. Если вы столкнулись с какой-либо из этих проблем, обязательно примите меры немедленно, чтобы предотвратить дальнейший ущерб или опасность. Для получения дополнительной информации свяжитесь с квалифицированным подрядчиком.

Заключение

Имея под рукой вышеуказанную информацию, очень важно работать с надежным поставщиком газопроводов. Газовые трубы должны быть изготовлены с точностью и должны быть высшего качества, чтобы не столкнуться с вышеупомянутыми проблемами, связанными с газопроводом. TUBOMART поставляет одни из самых качественных газовых труб на современном рынке. Для получения более подробной информации о системе газопровода и различных типах газопроводов нажмите здесь.



Металлопластиковые трубы для газо- и водоснабжения

Металлопластиковые трубы идеально сочетают в себе прочностные характеристики металла и преимущества пластика. Благодаря этому их широко применяют для перекачки воды и других жидких сред, газа. Особое внимание уделяется выгодным характеристикам труб. Металлопластик представляет собой многослойную структуру, определяющую эксплуатационные параметры изделий. Размеры металлопластиковых труб очень разнообразны, поэтому сложностей с выбором обычно не возникает.

Пластиковые трубы применяются для монтажа водопроводов, газопроводов и систем отопления

Содержание

• 1 Производство металлопластиковых труб для водоснабжения
• 2 Преимущества труб
• 3 Разнообразие диаметров и размеров изделий
• 4 Отклонения в размерах пластиковых труб
• 5 Технические параметры водопроводной продукции
• 6 Коммуникации для воды
• 7 Особенности, которые следует учитывать при монтаже
• 8 Металлопластиковые трубы для транспорта газа
• 9 Тонкости маркировки труб

Производство металлопластиковых труб для водоснабжения

Характеристики металлопластиковых труб для воды (или газа) определяются их строением и особенностями производственного процесса. В качестве полимерных слоев может использоваться как сшитый полиэтилен, так и полиэтилен высокой термостойкости. На начальном этапе сырье загружается в экструдер, нагревается и уплотняется. Здесь к сшитому полиэтилену добавляют катализатор.

Затем через специальную форму выдавливается внутренняя оболочка будущей металлопластиковой трубы для водопровода. Выждав время затвердевания, к поверхности полимера с помощью термостойкого клея прикрепляют слой алюминиевой фольги. Он сваривается внахлест или встык с помощью лазерной сварки. Затем на фольгу снова наносится слой клея для фиксации внешней оболочки из полиэтилена. На заключительном этапе пластиковые трубы проходят опрессовку на калибровочной машине.

Наличие фольги обеспечивает изделия для транспортировки горячей воды с низким значением линейного расширения, отсутствием паропроницаемости. Его теплоизоляционные свойства предотвращают образование конденсата на пластиковой трубе. Для водопроводных труб диаметры изделий могут быть самыми разными и регламентируются стандартами на изделия.

Для домашнего водоснабжения выбирают трубы малого диаметра

Преимущества трубы

Металлопласт характеризуется абсолютной стойкостью к коррозионным процессам. Это свойство важно при транспортировке воды, когда изделие постоянно с ней контактирует.

Кроме того, пластиковые трубы отличаются высокой пропускной способностью, что достигается за счет гладкости внутреннего покрытия. Обычно этот слой представлен полиэтиленом высокой плотности, способным не терять свойств при воздействии горячей воды.

Внимание! Если металлопластиковая труба соединяется с металлическим участком, в местах стыков рекомендуется устанавливать специальные фильтры. Такое решение предотвратит попадание ржавчины или другого мусора из старого водопровода в новый.

Алюминиевый слой изделий обеспечивает хорошие прочностные характеристики, которые намного превосходят аналогичные показатели полиэтиленовых или полипропиленовых моделей. Металлопластиковые трубы устойчивы к высоким температурам, поэтому на их основе можно организовать систему отопления и сеть горячего водоснабжения. Другими важными преимуществами таких изделий являются экологическая чистота, легкость и доступность.

Разнообразие диаметров и размеров изделий

Существует большое разнообразие диаметров труб (металлопластик). Для организации водоснабжения чаще всего используют модели сечением 15-50, для канализации – 32-150 миллиметров. Диаметр пластиковых труб на маркировке может быть выражен в дюймах (1 дюйм равен 25,4 мм).

Вибрационные трубы, следует ориентироваться на внутренний размер сечения

Однако на практике справедливы следующие соотношения. Они представлены в таблице.

Таблица 1

Дюймы	½	¾	1	1 ¼	1 1/2	2	3	4	6
Миллиметры * 10	1,5	2,0	2,5	3,2	4,0	5,0	8,0	10,0	15,0



На основании таблицы можно выбрать необходимый или ближайший к существующему размер параметра. Обозначение дюйма включает числовое значение и двойную черту.

Внимание! При выборе нужного товара лучше ориентироваться во внутреннем разделе.

Диаметры пластиковой трубы по ГОСТ 53630-2009 приведены в таблице № 2.

таблица 2

Номинальное значение наружного диаметра, * 10 2 мм	Внешний диаметр мм	Минимальное значение внутреннего диаметра, * 10 мм
0,14	14	1,0
0,16	16/17	1,1
0,20	18/20	1,4
0,25	25/26	2,0
0,32	32	2,5
0,40	40	3,2
0,50	50	4,0
0,63	63	5,0
0,75	75	6,0
0,90	90	7,3
1,10	110	9,0



Отклонения размеров пластиковых труб

В нормативном документе устанавливаются значения отклонений основных размеров металлопластиковых труб для воды (горячей). Соответствующие показатели приведены в таблице №3.

Таблица 3

Наружный диаметр мм		Отклонение стенки, * 10 мм	Длина изделия в отсеке или сегментах
Номинальная стоимость, * 10	Максимальное отклонение, * 10 2		Номинальная стоимость, не более, м	Максимальное отклонение, * 10 -1 %
1,4	+0,003	+0,015 -0,01	200/5	5
1,6	+0,003	+0,015 -0,01
2,0	+0,003	+0,015 -0,01
2,5	+0,003	+0,02 -0,01	до 100/5
3,2	+0,003	±0,02	до 50/5
4,0	+0,003	±0,02	до 25 мая
5,0	+0,003	±0,02
6,3	+0,003	±0,02	до 15 мая
7,5	+0,003	±0,03	-/5
9,0	+0,003	±0,03
11,0	+0,004	±0,03



Технические параметры водопроводных изделий

Металлопластиковая труба в зависимости от своего размера может иметь различные технические показатели, которые необходимо учитывать при выборе материалов для монтажа сетей различного назначения. В таблице приведены некоторые значения характеристик изделий для воды и газа.

Таблица 4

Внешний диаметр * 10 3 мм
0,016	0,020	0,026	0,032	0,040
Диаметр внутренний, * 10 3 мм
0,012	0,016	0,020	0,026	0,033
Вес одного метра изделия, * 10 г
11,5	17,0	30,0	37,0	43,0
Стена, * 10 -2 мм
200	200	300	300	350
Объем воды (жидкой среды) в одном метре изделия, * 10 -3 л
113	201	314	531	855
Разрушающее давление при 20 градусах * 10 бар
9,4	8,7	8,8	7,4	6,7
Минимальный радиус ручного изгиба * 10 мм
8,0	10,0	11,0	16,0	55,0
Допустимый радиус изгиба трубогиба, * 10 2 мм
0,45	0,60	0,95	1,25	1,80
Прочность на разрыв (поперечная), * 10 Н
288,0	305,0	326,0	343,0	357,0



Общими показателями всех диаметров труб для воды являются:

• температура (рабочая) при воздействии давления 10 бар: от 0 до 95 градусов; при 25 бар — от 0 до 25 градусов;
• максимальное значение кратковременно допустимой температуры: 130 градусов;
• максимальное давление (рабочее) при максимальной температуре: 10 бар;
• линейное расширение: 2,6*10 ^-5 1/ºС;
• шероховатость: 0,07;
теплопроводность
• : 0,43 Вт/м*К;
Значение адгезионной прочности
• : 70 Н/10 мм;
• значение прочности связи алюминия при сварке: 57 Н/мм ² ;
• срок эксплуатации: полвека.

Системы из металлопластиковых труб имеют длительный срок службы — до 50 лет

Показатели стойкости без разрушения при постоянном внутреннем давлении приведены в таблице.

Таблица 5

Диаметр, * 10 2 мм	0,16	0,20	0,26	0,32	0,40
В течение 1 часа при 20 ºС, не менее, кПа	5710	5100	5430	5120	4840
В течение 1 часа при 95 ºС, не менее, кПа	3300	3030	3180	3030	2950
В течение 100 часов при 95 ºС, не менее, кПа	2930	2690	2830	2700	2620
В течение 1000 часов при 95 ºС, не менее, кПа	2570	2360	2520	2440	2310



Коммуникации для воды

Областью рассматриваемых коммуникаций являются любые инженерные сети — разводка горячей, холодной воды, отопления и т. д. Однако важно помнить, что металлопластиковые трубы не должны применяться в открытые системы. Замораживание транспортируемой среды может привести к повреждению продукта.

Соединение труб, как для горячей воды, так и для газа, выполняется опрессовкой или пресс-фитингами. Монтаж системы включает в себя резку изделий специальными ножницами, снятие заусенцев с торцов, калибровку и непосредственное подгоночное соединение.

На штуцер стыковочного элемента необходимо нанести силиконовую смазку, а на трубу надеть накидную гайку и компрессионное кольцо. Далее изделие аккуратно устанавливается на штуцер штуцера и двумя ключами надежно фиксируется гайка.

Трубы надежно соединяются с помощью пресс-фитингов и специальных обжимных клещей

Соединительные элементы не должны быть скрыты в стяжке, стенах, монолитном бетоне, полу. Для испытаний собранная система испытывается давлением, превышающим номинальную нагрузку в 1,5 раза.

Особенности, которые следует учитывать при монтаже

Пластиковые трубы не лишены недостатков. Во-первых, металл и полимер, входящие в состав таких коммуникаций, имеют разные коэффициенты расширения. По этой причине постоянные перепады температур жидкой среды могут ослабить соединения труб друг с другом и тем самым вызвать течь.

Во-вторых, металлопластиковая труба чувствительна к многократному изгибу/изгибу и допускает изменение формы только до определенных радиусов. Для таких целей лучше использовать трубогибы. Ручная гибка потребует использования пружины или заполнения трубы песком, чтобы предотвратить нежелательную деформацию изделия.

Внимание! Обратите внимание, что независимо от выбора По этому способу шаг изгибов в коммуникациях не может быть меньше 50 миллиметров.

Также недопустимо скручивание трубы вокруг центральной оси. Установка не должна выполняться.

Трубы металлопластиковые для транспорта газа

На сегодняшний день наиболее популярными трубами для транспорта газа являются изделия из меди и стали. Они отвечают всем установленным требованиям как по надежности, так и по безопасности.

Трубы для газа из металлопластика успешно применяются для прокладки подземных трубопроводов

В качестве альтернативы может быть использована металлопластиковая труба для газа. Стальные трубопроводы сложны в монтаже, подвержены коррозии и требуют значительных затрат на техническое обслуживание.

Проведение газа через металлопластиковые элементы обеспечивает:

• длительный срок эксплуатации;
• простота монтажа и небольшой вес элементов конструкции;
• хороший коэффициент пропускания;
• экономичность за счет минимального количества необходимой арматуры;
• универсальность и разнообразие размеров.

Также трубу (металлопластик) для газа можно проложить скрыто, что позволяет установить оборудование в любой части помещения. Такие трубопроводы могут прослужить до полувека.

Тонкости маркировки труб

Металлопластиковые трубы должны быть маркированы в соответствии с требованиями действующих нормативных документов.

Каждая труба проходит процедуру маркировки — данные о технических параметрах наносятся на изделие

Стандартная информация о продукте включает:

• логотип компании-производителя трубы;
сертификат
• , в соответствии с которым осуществляется производство;
материал
• ;
• метод сшивания;
• номинальное давление в барах;
• носитель, который можно транспортировать по трубе;
• дата, вечеринка.

В качестве материала можно использовать полипропилен — PP-R, полиэтилен — PE-R или сшитый полиэтилен — PE-X. Сшивание может осуществляться несколькими методами: пироксидным (а), силановым (б), с помощью потока направленных частиц — электронов (в), соединения азота (г).

Внимание! Номинальным называют постоянное давление, при котором изделие может прослужить полвека.

Крайне желательно при выполнении монтажных работ оставлять маркировку заметной, чтобы при необходимости можно было определить тип устанавливаемых труб.

Неоспоримые преимущества перед аналогами, благоприятные показатели технического и эксплуатационного характера позволяют определить, что металлопластиковые трубы являются лучшими решениями для организации трубопровода горячей и холодной воды, а также газотранспортной сети.

Почему трубы из термопластика могут быть лучшей альтернативой стали

Замена металлических труб термопластами — легким некорродирующим материалом — может сэкономить нефтегазовому сектору миллиарды долларов в год

Композитные трубы из термопласта легкие и легко наматываются (Фото: AYDO8/Shutterstock)

Коррозия трубопроводов обходится нефтегазовому сектору в 1,37 млрд долларов в год, и эта цифра растет на фоне использования металлических труб и увеличения добычи ставки из старых полей. Однако замена стали термопластом обещает значительно снизить эти затраты. Писатель World Expro Грег Нун беседует с Рамином Муслемяном, главным специалистом по механике разрушения и неметаллическим материалам в DNV GL, о том, что когда дело доходит до труб, пластик идеален.



Было время, когда сталь была всего лишь блеском в глазах металлурга — утонченная, но редкая формулировка, предназначенная для мечей и доспехов, а позже, когда люди стали предпочитать пули лезвиям, столовым приборам и инструментам.

После изобретения бессемеровского процесса в 1850-х годах, когда воздух обдувался расплавленным чугуном, выжигая углерод и кремний, все еще находившиеся в раскаленной массе, выливаемой из печи, сталь стала появляться повсюду. Его врожденная прочность сделала его идеальным для облицовки военных кораблей, рельсов на железных дорогах и в качестве каркаса для зданий, которые, казалось, становились все выше с каждым годом.

Таким образом, когда нефтяная промышленность в конце 1940-х постепенно вышла в море, имело смысл изготавливать морские конструкции и трубы из стали. Однако со временем его уязвимость к коррозии стала очевидной, что усугубилось в трубопроводах из-за популярности методов закачки воды при добыче углеводородов.

Использование ингибиторов коррозии может только отсрочить, а не предотвратить оптовую замену стального оборудования. Даже сейчас стоимость этого подхода остается значительной: по данным NACE International, до 1,37 млрд долларов по всему сектору.

Однако уже в 1960-х годах нефтяники начали экспериментировать с новыми материалами, которые позволили бы им полностью обойти этот расточительный цикл. Они начали с пластиковых полимеров, покрывая внутреннюю часть труб так, чтобы, если твердая стальная оболочка проржавела, по крайней мере, жизненно важный компонент, несущий жидкость, остался нетронутым.

По словам одного из ведущих экспертов DNV GL по композиционным материалам для морской добычи нефти и газа Рамина Мослемяна, это решение используется и по сей день. «Полимерная втулка действительно работает как часть трубы, работающая под давлением», — объясняет главный специалист организации по механике разрушения и неметаллам. «Но с тех пор были попытки использовать композиты для труб».

В этих полностью пластиковых трубах использовались композитные детали на основе термореактивных материалов, и с тех пор они используются во всем, от транспортировки воды до наземных применений. Системы на основе эпоксидной смолы, в которых используется в основном стекло, но иногда и углеродное волокно, в течение многих лет были основной альтернативой своим стальным предшественникам и идеально подходили для использования в трубопроводах большого диаметра.

Заметный успех в этой области был достигнут благодаря установке компанией Equinor (тогда она называлась Statoil) соединений райзера на основе композита на одной из ее платформ в Северном море в конце 19 века.90-е. «Они существуют уже два десятилетия, — говорит Муслемян. «Вероятно, это одно из самых давних применений композитных материалов в морской нефтегазовой отрасли».

Однако после того, как стали известны преимущества реактопластов, инновации в этой области застопорились. Реактопласты были полезными, но хрупкими, и поэтому их было трудно наматывать и хранить на борту нефтяной вышки. «Индустрия была довольна тем, что просто использовала то, что у них было», — говорит Муслемиан. «Цена была довольно высокой. Может быть, не было особого стимула экономить на этих технологиях».



Трубы из термопласта – более легкая и дешевая альтернатива

Только десять лет назад на рынке появилась новая альтернатива – трубы из термопластичного композита.

Даже тогда путь от испытания до продажи был медленным. «Первые испытания были проведены 20 лет назад, — объясняет Мослемян, и в результате появилось то, что сейчас называют армированными термопластичными трубами (RTP). «Это были несвязанные системы, в которых у вас был внутренний пластиковый вкладыш — обычно полиэтиленовый вкладыш — [с] волокнами или лентой вокруг него. Затем вы закончите с другим полиэтиленовым покрытием».

RTP в основном использовались на суше, поскольку они не могли справиться с повышенным внешним давлением, возникающим при глубоководных применениях. Поэтому задача состояла в том, чтобы создать полностью склеенную версию того же продукта, которая подходила бы для использования в этих экстремальных условиях.

Результатом стала полностью склеенная система, на которую ссылается большинство ученых и операторов, когда упоминают термопластичные композитные трубы (TCP).

Термопластичные полимеры, по существу представляющие собой смоляную систему, могут легко удлиняться, что позволяет наматывать саму трубу. Изобретение полностью связанной версии означало, что продукт можно было не только легко хранить на корабле или буровой установке, но и адекватно справляться с видами давления, связанными с глубоководными применениями.

Важно отметить, что TCP также легкие – почти как пушок по сравнению со своими стальными аналогами. «В типичном применении на шельфе — например, райзер — вес снижается на 50–60%, что позволит вам использовать, например, суда меньшего размера», — говорит Мослемян. Это дополняется разнообразием ингредиентов, доступных для пластической рецептуры.

«Цена на них будет сильно различаться, — соглашается Мослемян, — как и преимущества, которые они придают устойчивости конечного продукта к высоким температурам и давлению.

Высококачественные полимеры, такие как PVDF (поливинилидендифторид) или PEEK (полиэфирэфиркетон), могут выдерживать чрезвычайно высокие температуры до 120°C. Между тем, более дешевые альтернативы, такие как полиэтилен и PA12 (полиамид 12), способны выдерживать температуру окружающей среды только до 60–80°C соответственно.

Тем не менее, они не лишены своих преимуществ.

«Для многих применений, таких как впрыск воды, например, где вы не ожидаете высоких температур, они являются идеальными кандидатами, потому что они не очень дороги и действительно могут решить проблему, с которой вы сталкиваетесь», — говорится в сообщении. мусульманин.

Все больше крупных нефтяных компаний соглашаются. «Мы видим потенциал для использования TCP в качестве некоррозионной и наматываемой облегченной трубы, которую можно использовать в ряде статических и динамических глубоководных применений», — сказал Красимир Дойнов, старший технический консультант ExxonMobil по гибким шлангокабелям и райзерам. Июль 2020 г.

Поскольку сталь оказалась уязвимой к коррозии, TCP был признан подходящим для экстремальных условий глубоководных применений (Фото: 4level/Shutterstock.com)



Испытание TCP

Несмотря на это, разработка TCP была поручена не операторам, а двум небольшим компаниям: Airborne Oil & Gas, базирующейся в Нидерландах, и Magma Global со штаб-квартирой в Великобритании. В качестве органа по сертификации DNV GL сыграла важную роль в разработке единого стандарта производства в 2015 году. , сервисные компании, производители труб и поставщики материалов», — говорит Муслемян.

Результатом стал DNVGL-ST-F119, который два года назад стал рыночным стандартом для TCP.

Его появление совпало с всплеском интереса операторов к TCP на бразильском рынке. Открытие богатых запасов у побережья этой страны и последующая подсолевая разработка привели к созданию одной из крупнейших морских структур за последние годы.

«Потребуется много труб, стояков и т. д., — говорит Муслемян, — для обслуживания некоторых из самых глубоких резервуаров на рынке нефти и газа — примерно 2 км или более под водой.

Более того, поясняет он, «состав коллектора, нефть и углеводороды содержат много CO2, а также некоторое количество h3S [сероводорода], который обладает чрезвычайно агрессивными свойствами».

Интерес к термопластичным композитным трубам не ограничивается операторами у побережья Бразилии. В 2020 году компания Airborne Oil & Gas запустила новые проекты TCP в Африке и Австралии. Тем временем в Мексиканском заливе крупные нефтяные компании разрабатывают новые и интересные области применения этого материала, начиная с линий нагнетания воды.

«Вместо того, чтобы менять трубы каждые семь-десять лет из-за коррозии, они могут использовать эти трубы в этих целях», — говорит Муслемян. «Температуры обычно не очень высокие [и] давление не очень высокое. Таким образом, у вас может быть действительно экономичное и довольно дешевое решение, которое можно положить на морское дно и просто забыть о нем».

Новые области применения также находят в скважине, где условия нагрузки более сложны, а угроза коррозии для стальных компонентов намного выше. Интерес к использованию TCP в этой области особенно высок среди операторов на Ближнем Востоке, в первую очередь у компаний Saudi Aramco и Adnoc, которые ежегодно тратят миллионы долларов на замену сильно проржавевших стальных деталей.

Имея это в виду, DNV GL начала новую JIP для изучения того, насколько хорошо TCP и термореактивные трубы могут работать в скважинных условиях. Это, как позже признает Муслимян, является некоторым упрощением. TCP может выдерживать экстремальные давления и температуры, но он также плавает, а это означает, что операторам потребуется способ, чтобы указанные трубы время от времени не всплывали на поверхность.

«Нужны какие-то зажимы или цепи, в основном, чтобы держать их на морском дне», — говорит Муслимян. «Когда речь идет о динамическом применении, таком как стояки, вам также необходимо иметь определенный вес, чтобы труба стала динамически стабильной».

Однако инженерам-нефтяникам и газовикам несложно преодолеть это препятствие; просто излом в том, что Муслимян считает прорывным материалом для трубопроводов на шельфовых месторождениях нефти и газа.

Более интересная проблема заключается в управлении целостностью TCP-каналов, учитывая, как недавно этот материал был представлен на рынке.

Например, одна из старейших используемых подводных выкидных труб из термопластичного композита, установленная компанией Petronas Carigali на одном из своих объектов в Малайзии, была установлена ​​только в 2017 году. термопластичных композитов», — говорит Муслемян.

Таким образом, операторы находятся примерно в том же положении, что и в 1950-х годах — используя новый материал, который, на первый взгляд, прочен и способен выдерживать экстремальные условия, но не в состоянии полностью предсказать, какие устойчивые польза от него будет через пять, десять или 20 лет.

Однако, в отличие от первых офшорных разработчиков, компании теперь могут полагаться на органы по сертификации, такие как DNV GL и другие, для изучения именно этой проблемы. «На этом фронте мы начинаем новый совместный отраслевой проект с конечными пользователями, производителями труб и сервисными компаниями, чтобы действительно изучить управление целостностью этих труб и разработать руководство», — говорит Мослемян.

Какими бы ни были результаты этого JIP, проект является признаком того, что оффшорный сектор начинает использовать альтернативы стали для своих трубопроводов по всем направлениям, и TCP должен стать неотъемлемой частью рынка на какое-то время.



Эта статья впервые была опубликована в журнале World Expro, Vol. 2 2020.

Свод правил Калифорнии, раздел 8, раздел 536. Стандарты трубопроводов.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подглава 1. Приказы по технике безопасности для несгоревших сосудов под давлением
Статья 7. Система компримированного и сжиженного природного газа

Вернуться к индексу Новый запрос

---

---

(а) Общие.

(1) Все трубы, трубопроводы, фитинги и другие компоненты трубопроводов между резервуаром и первым запорным клапаном должны быть рассчитаны на весь диапазон давлений, температур и нагрузок, которым они могут подвергаться, с запасом прочности не менее 8 на основе минимальной указанной прочности на растяжение при комнатной температуре. Все другие трубы, трубки, фитинги и другие компоненты трубопроводов должны быть пригодны для всего диапазона давлений, температур и нагрузок, которым они могут подвергаться, с коэффициентом безопасности не менее 4. Ни в коем случае подземные трубопроводы не должны быть меньше, чем указано в Спецификации. 80 для систем трубопроводов с рабочим давлением более 100 фунтов на квадратный дюйм. Любой используемый материал, включая прокладки и набивку, должен быть совместим с природным газом и условиями его эксплуатации.

(2) Все трубопроводы и трубопроводы должны быть проложены как можно более прямым образом с надлежащими мерами на расширение, сжатие, сотрясение, вибрацию и осадку. Наружные трубопроводы могут быть либо заглублены, либо проложены над землей, и они должны быть хорошо закреплены и защищены от механических повреждений.

Подземные трубопроводы должны быть закопаны не менее чем на 18 дюймов ниже поверхности земли, если они не защищены иным образом. Все подземные трубопроводы должны быть защищены от коррозии покрытием в соответствии с Разделом 533(b) или эквивалентным. Цинковое покрытие (оцинковка не считается адекватной защитой трубопроводов под землей.

(3) Все сварные трубопроводы должны быть изготовлены и испытаны в соответствии со стандартом ANSI для трубопроводов под давлением и нефтеперерабатывающих заводов, B31. 3, издание 1966 г. или эквивалентным.

(4) Все клапаны должны быть пригодны для всего диапазона давлений и температур, которым они могут подвергаться. Изготовитель должен проштамповать или иным образом нанести постоянную маркировку на корпус клапана, чтобы указать эксплуатационные характеристики. Другие компоненты трубопровода, такие как сетчатые фильтры, демпферы и компенсаторы, также должны иметь постоянную маркировку изготовителем с указанием эксплуатационных характеристик. Все материалы, такие как седла клапанов, уплотнения, прокладки, диафрагмы и т. д., должны быть стойкими к воздействию природного газа в тех условиях, которым они подвергаются.

(5) Запрещено использование:

(A) Клапаны, краны, фитинги и другие компоненты трубопроводов из чугуна или полустали, отличные от спецификаций ASTM A-536-67, класс 60-40-18; А-395-68; A-47-68, Grade 35018 и A-445-66, если только они не имеют номинальное давление-температура, по крайней мере, в 1 1/2 раза превышающее проектные условия эксплуатации. Ни в коем случае в качестве первичных запорных клапанов нельзя использовать клапаны из чугуна или полустали, отличные от перечисленных выше 3-х спецификаций ASTM.

(B) Углы и тройники с резьбой.

(C) Клапаны, конструкция которых позволяет снимать шток клапана без полного снятия крышки клапана или разборки корпуса клапана.

(D) Пластиковые трубы, трубки, шланги и фитинги без письменного разрешения Отдела.

(E) Клапаны с сальниками штока клапана, которые не могут быть переуплотнены под давлением, если между ними и сосудом нет другого запорного клапана приемлемого типа. Это не относится к сервисным клапанам.

(F) Алюминиевые трубки для наружного применения и алюминиевые резьбовые соединения и адаптеры, которые необходимо подсоединять или отсоединять в рамках операции наполнения или перекачки для тех соединений и адаптеров, которые специально разработаны со специальной резьбой, подходящей для этой службы.

(G) Трубные ниппели вместо муфт или фланцев в соединениях резервуаров.

(H) Медный сплав с содержанием меди более 70 процентов.

(b) Сжатый природный газ. Шланги не должны использоваться вместо коллекторов, трубопроводов или трубопроводов между дозирующими баками и цилиндрами и соединений для загрузочных и/или разгрузочных соединений шлангов, за исключением того, что в каждом случае может использоваться отрезок металлического шланга длиной не более 24 дюймов. трубопровод для обеспечения гибкости там, где это необходимо. Каждая секция должна быть установлена ​​таким образом, чтобы она была защищена от механических повреждений и была хорошо видна для осмотра. Идентификация изготовителя должна быть сохранена в каждом разделе.

(c) Сжиженный природный газ.

(1) Фланцевые соединения или резьбовые соединения, которые не были заварены, на жидкостных линиях между резервуаром и первым запорным клапаном запрещены.

(2) Все трубопроводы СПГ диаметром более 2 дюймов должны быть приварены с фланцами или припаяны серебряным припоем из материала, температура плавления которого превышает 1000 градусов по Фаренгейту. Муфты компрессионного типа и резьбовые соединения не должны использоваться, за исключением резьбовых соединений, сваренных с уплотнением.

(3) Трубопровод диаметром 2 дюйма или менее может иметь резьбу, сварку или фланцевое соединение, за исключением случаев, запрещенных статьей 536(c)(1).

(4) Резьбовые ниппели и трубы должны быть не ниже Schedule 80.

(5) Заглушки должны быть цельными или представлять собой заглушки из бесшовных труб сортамента не менее 80.

(6) При рабочих температурах минус 20 градусов по Фаренгейту и выше можно использовать трубы с резьбой и муфты компрессионного типа, за исключением случаев, запрещенных в 536(c)(2).

(7) Опоры для трубопроводов с рабочей температурой ниже минус 20 градусов по Фаренгейту должны быть спроектированы так, чтобы свести к минимуму теплопередачу, чтобы поддерживать охрупчивание стали.

и ограничения трубопровода, вызванные образованием льда, будут предотвращены.

(8) Компенсаторы сильфонного типа для работы при низких температурах должны быть снабжены внешней изоляцией, которая предотвратит образование льда на сильфоне.

ИСТОРИЯ:

1. Поправка к подразделам (a)(1) и (a)(5)(F), поданным 3-29-74; вступает в силу на тридцатый день после этого (регистр 74, № 13).

Вернуться к статье 7 Содержание

Композитная труба из термопласта представляет собой альтернативу стали

Устраняет коррозию, снижает выбросы CO ₂

Martin van Onna , Airborne Oil & Gas

По данным NACE International, глобальные ежегодные расходы на борьбу с коррозией составляют около 2,5 триллионов долларов США, что примерно равно 3,4% мирового ВВП. Проблема коррозии еще больше усугубляется повышением коэффициента извлечения нефти из зрелых месторождений. Использование методов нагнетания воды, например, приводит к тому, что углеводороды становятся более кислыми, поэтому со временем добываемая жидкость, протекающая по трубопроводу, постепенно становится более коррозионно-активной. Это становится все более сложной задачей для операторов, поскольку они стремятся увеличить производство и прибыль, противодействуя потенциально катастрофическим последствиям коррозии с помощью относительно неэффективных и дорогих ингибиторов.

Еще десять лет назад сталь для трубопроводов и трубных конструкций была основным материалом для нефтегазовой промышленности. В настоящее время быстро развиваются и внедряются термопластичные композитные трубы (TCP), чтобы противостоять присущим стали недостаткам: коррозии, усталости и весу.

В настоящее время существует все больше вариантов применения на шельфе, включая выкидные линии, райзеры, перемычки, расширительные катушки и линии для таких применений, как закачка химикатов, закачка метанола, газлифт, доступ в скважину, штуцер и глушение, вывод из эксплуатации и вмешательство.

Часто системы, используемые для смягчения коррозии путем закачки ингибиторов коррозии, должны иметь время безотказной работы более 90%, чтобы быть эффективными. В зависимости от региона это редко достигается. Например, в Азии операторы иногда имеют только 50% времени безотказной работы своей системы ингибиторов коррозии. Чтобы увеличить это время безотказной работы, требуется постоянная подача химикатов на различные платформы, работающие насосы и доступный источник питания, и все это работает в суровых морских условиях. Как правило, за каждый месяц потери на ингибиторах коррозии они теряют целый год расчетного срока службы трубопровода.

Мечта о композитной трубе сбылась

TCP имеет сплошную стенку трубы, изготовленную из стеклянных или углеродных армирующих волокон и термопластичных полимерных материалов. Запатентованный производственный процесс плавления в расплаве позволяет получить настоящую композитную структуру с волокнами, полностью встроенными в полимерную матрицу, что обеспечивает максимально прочное соединение между различными слоями трубы. Волокна имеют линейное поведение и обычно не проявляют пластической деформации или текучести. В результате получается прочная наматываемая труба, которая на 80 % легче металлических аналогов и адаптирована к конкретным требованиям заказчика.

В зависимости от области применения компания выбирает правильную термопластичную матрицу и волокно, чтобы обеспечить наилучшее решение для критически важных приложений с высокими нагрузками в сложных морских и подводных условиях.

TCP может быть установлен с сосудами меньшего размера, чем традиционные стальные трубы. При необходимости может быть нанесено утяжеляющее покрытие, опять же на основе того же полимера с дополнительными тяжелыми соединениями.

Airborne Oil & Gas полностью соответствует стандартам DNV GL и сыграл важную роль в создании первого стандарта, отвечающего требованиям к гибкой TCP для морских приложений, DNVGL-ST-F119.. Документ поддерживает операторов в выборе TCP вместо стали или традиционных гибких материалов для трубопроводов или стояков.

Коррозионная загадка

За последние 10 лет использование этого нового материала было относительно медленным. Остаточное нежелание адаптироваться и меняться в сочетании с общим игнорированием преимуществ, которые может принести TCP, теперь рассеиваются. В сегодняшнем экономном климате устранение проблемы коррозии и проблем, которые она вызывает, при одновременном резком сокращении затрат на подводную инфраструктуру являются двумя основными причинами, по которым операторы теперь настойчиво переходят со стали на композит.

Ценностное предложение TCP двоякое. Во-первых, полностью избавиться от коррозии, а во-вторых, снизить общие затраты на установку. Этот элемент затрат связан с возможностью использовать небольшие суда для транспортировки и установки труб экономически эффективным способом. Это невозможно со стальными трубами, потому что трубоукладочная баржа часто должна мобилизоваться из других регионов, прежде чем можно будет начать монтаж трубопровода.

Поскольку TCP Flowline поставляется в виде длинных отрезков, которые можно намотать, он особенно экономичен для методов горизонтальной укладки с использованием арендованного привода барабана и систем перебортирования, которые можно размещать на небольших судах, что приводит к экономии около 40% от стоимости после установки. . Кроме того, отсутствие коррозии снижает сопутствующие расходы, связанные с коррозией, такие как закачка ингибиторов коррозии, соответствующая очистка скребками, а также требования к осмотру и техническому обслуживанию.

В 2012 году Petronas Carigali стала первым оператором, заключившим с компанией контракт на поставку неметаллической подводной выкидной трубы TCP для устранения всех проблем с коррозией внутрипромысловых трубопроводов в Малайзии.

В то время у оператора был большой запас корродирующих подводных выкидных трубопроводов, пораженных серовосстанавливающими бактериями или микробактериями, вызывающими коррозию. Это привело к обширной пятилетней квалификационной программе, которая включала лабораторные испытания и испытания прототипа, а также полномасштабные морские испытания установки. В 2017 году Petronas установила первую в мире пилотную выкидную линию TCP в Малайзии для обслуживания углеводородов. Год спустя ему был присвоен уровень технологической готовности (TRL) 6 после всестороннего мониторинга выкидной линии.

Решения TCP, изготовленные до 7,5 дюймов. Внутренний диаметр, 121°C (250°F) и рабочее давление 10 000 фунтов на кв. дюйм (689 бар) для добычи углеводородов, воды, газлифта и закачки химикатов с тех пор были установлены в Западной Африке, Северном море. Позже в этом году будет установлено больше в Австралии и Западной Африке.

Третьим дополнительным преимуществом является то, что операции TCP обеспечивают более низкий выброс CO₂. Исследования показали, что с производственной точки зрения TCP имеет гораздо меньший углеродный след по сравнению со стальными трубопроводами, а его установка обеспечивает еще большую экономию CO₂.

Продление срока службы и оптимизация производства

Компания использует особый «лестничный подход» для каждого из своих клиентов, в соответствии с которым операторы могут проводить совместные исследования и пилотные проекты, чтобы оптимизировать прорывной потенциал и производительность TCP в своих операциях, а также обеспечить признание в организации. Применения на существующих месторождениях, такие как закачка воды и газлифт, являются идеальными первыми приложениями для TCP, где экономическое обоснование является сильным и окупаемость инвестиций высока.

Некоторые из последних присужденных контрактов включают:

• Anasuria Operating Company заказала газлифтную перемычку для поддержки операций на месторождении Guillemot, примерно в 175 км (109 миль) к востоку от Абердина.

• Суперкрупная компания заказала 10-километровый выкидной трубопровод для закачки воды в Западной Африке.

• Крупный оператор в Азии заказал две перемычки для впрыска метанола.

Компания разрешает оператору использовать малые суда, которые уже находятся в стране. Особенно в Западной Африке это очень весомый аргумент. Для прокладки этих труб можно использовать небольшие суда, которые уже находятся в Анголе, или в Гане, или в Нигерии. Таким образом, затраты на мобилизацию почти исключены.

В зрелых секторах, таких как Северное море, TCP доказывает свою надежность, помогая увеличить добычу, особенно на старых месторождениях для замены старых трубопроводов и/или установки газлифта.

В какой-то момент производство достигает низкого уровня в пару тысяч баррелей. Многие крупные компании покинут это месторождение и прекратят производство. Тем не менее, фирмы, которые специализируются на продлении срока службы с помощью, например, газлифтной продукции компании, могут добавить дополнительные 10, 20 или более лет непрерывного производства.

Трубопроводная инновация

В соответствии с DNVGL-ST-F119 компания со штаб-квартирой в Иджмуйдене провела несколько квалификационных программ для сертификации своей методологии проектирования, производства и материалов для всей своей продукции. По сравнению со стальной трубой TCP конкурентоспособен на длине от 10 до 20 км (от 6,2 до 12 миль). Для коррозионно-стойкого сплава TCP вполне конкурентоспособен.

Компания продолжает разработку, сертификацию и развертывание новых и более совершенных продуктов TCP. Это включает:

• Углеродное волокно с полиамидом 12 (PA12), рассчитанное на давление 10 000 фунтов на кв. дюйм (689 бар) и температуру 80°C (180°F) для закачки воды в Мексиканский залив

• Углеродное волокно с поливинилидендифторидом (ПВДФ) в настоящее время сертифицировано для работы при давлении до 10 000 фунтов на кв. дюйм и температуре 121°C (250°F). Комбинация волокна и полимера предлагает наилучшее сочетание веса в погруженном состоянии, химической стойкости и минимального радиуса изгиба и позволит использовать динамические райзеры TCP в коммерческих целях.

• Утяжеляющее покрытие для придания трубам большей устойчивости на морском дне без необходимости работы с балластными элементами или бетоном, тросами или цепями

• Разработка «умных труб», таких как интеграция оптических волокон и датчиков

• Улучшенная изоляция для применения при более высоких температурах.

Заключение

Конструкции из углеродистой стали, подвергающиеся воздействию природных вод и агрессивных сред, обычно подвержены коррозии с неприемлемо высокой скоростью, если не будут приняты превентивные меры. По оценкам, одна шестая часть всего производства стали в мире используется для замены проржавевшего металла, большая часть которого используется в системах трубопроводов охлаждающей воды, и тем не менее скорость коррозии в трубопроводах растет, и ее становится все труднее преодолеть.

Aker Solutions, Shell, Chevron, Evonik, Saudi Aramco, Subsea 7 и Sumitomo Corp. продемонстрировали веру в будущее прорывных композитов для нефтегазовой промышленности, сделав крупные инвестиции в компанию.

Проблема коррозии является серьезной проблемой в отрасли. Наряду с пожаром, коррозия трубопровода представляет собой самую серьезную угрозу и денежные потери для любой операции. •

Разумный выбор для инфраструктуры: МЕТАЛЛИЧЕСКИЕ И НЕМЕТАЛЛИЧЕСКИЕ ТРУБОПРОВОДЫ

Нуран Ашраф

Трубопроводы являются одним из основных элементов нефтегазовой инфраструктуры. Он действует как основная транспортная система для всех видов энергетических продуктов; природный газ, биотопливо и жидкая нефть. Существует два основных типа материалов, из которых трубопроводы изготавливаются из металла, например стали, или из неметалла, например пластика. Оба типа трубопроводов служат одной и той же цели, однако во всем мире широко используются стальные трубопроводы. Развитие неметаллических трубопроводов может привести к вопросу о том, должны ли операторы нефтяных месторождений использовать пластиковые трубопроводы для построения своей инфраструктуры вместо стальных.

Трубопроводы существуют по всему миру; они различаются по размеру, типам перевозимых продуктов и материалу, из которого они сделаны. Трубопроводы служат трем основным целям: сборные линии, по которым сырая нефть или природный газ доставляются из близлежащих скважин к очистным сооружениям или перерабатывающим предприятиям, транспортные трубопроводы, по которым конечные продукты, такие как нефть, газ и продукты нефтепереработки, транспортируются между городами или странами, и распределительные трубопроводы, которые донести продукцию до конечных пользователей.

Трубопроводы не всегда использовались как средство транспортировки энергетических продуктов. Задолго до того, как публике были представлены деревянные и стальные трубопроводы, нефть хранилась в бочках из-под виски и транспортировалась от колодцев до железнодорожных станций с помощью лошадей. В 1865 году вместо бочек были введены деревянные и металлические трубопроводы. Позже, в начале 20-го века, чугун был использован при создании трубопроводов для нефтегазовой инфраструктуры, который позже снова был заменен сталью в качестве предпочтительного материала, в основном из-за прочности и гибкости стали. Основными типами металлических стальных трубопроводов, которые в основном используются в нефтегазовой промышленности, являются углеродистая сталь, успокоенная углеродистая сталь, легированная сталь и нержавеющая сталь. Основные различия между каждым типом зависят от следов элементов внутри каждого типа, а также от температуры, давления и условий коррозии, в которых они будут размещаться. Неметаллопластиковые трубопроводы начали набирать популярность в 1990-х годов, так как возник интерес к некоррозионным трубопроводам для использования в условиях более низкого давления и температуры. и приложений давления. Наиболее популярными видами неметаллических пластиковых трубопроводов являются полиэтиленовые, полипропиленовые, НПВХ и ПНД. Они обеспечивают коррозионностойкую трубу для применения в нефтегазовой отрасли с прочностью, позволяющей заменить стальные трубопроводы в условиях низкого и среднего давления. Несмотря на то, что трубопроводы из металлической стали по-прежнему являются основным типом трубопроводов, широко используемым во всем мире, и могут по-прежнему быть предпочтительным выбором для нефтегазовых компаний, пластиковые трубопроводы становятся более выгодными для операторов нефтяных и газовых месторождений в применимых условиях.

Элементы, которые следует учитывать

При строительстве трубопроводной инфраструктуры в нефтегазовой отрасли необходимо учитывать множество элементов, географические и экологические условия, включая температуру и давление в местах размещения трубопроводов, тип жидкостей, которые трубопроводы, транспортные средства, которые будут использоваться, финансовые возможности нефтегазовой компании и ее бюджет для запланированных проектов, срок службы трубопроводов, обеспечивающий устойчивость проекта без необходимости замены.

Группа управления планированием трубопроводов BOP в Siemens AG Мохамед Ноаман объяснил Egypt Oil&Gas, что «выбор материала инфраструктуры трубопровода в нефтегазовой отрасли зависит от многих параметров, включая бюджет проекта, дизайн, тип процесса, местоположение и целостность и срок службы».

Географические условия

Температура и давление

Металлические трубопроводы способны выдерживать низкие и высокие диапазоны давления и температуры. Они могут выдерживать давление в диапазоне от 30 до 40 бар и диапазон температур до 100 ° C, в то время как неметаллические пластиковые трубопроводы менее устойчивы к более высокому давлению и температуре по сравнению с их металлическими аналогами. В некоторых случаях их можно использовать при довольно высоких температурах, но металлические трубопроводы, такие как стальные трубопроводы, могут выдерживать гораздо более высокие температуры. Пластиковые трубопроводы не могут использоваться в приложениях с очень высоким давлением, так как они имеют слабую межмолекулярную структуру.

Химическая стойкость

Металл Стальные трубопроводы подходят как для горячих, так и для влажных условий, таких как переходы через реки и пересеченная местность, но наиболее существенным недостатком стальных трубопроводов является коррозия; внешняя коррозия затрагивает как подземные, так и надземные трубопроводы. Внутренняя коррозия стальных трубопроводов является серьезной проблемой в нефтегазовом секторе из-за высокого уровня экологических издержек и последствий разлива нефти. Канадская ассоциация энергетических трубопроводов (CEPA) опубликовала отчет, в котором говорится, что в 2015 году из трубопроводов вылилось около 16 баррелей сырой нефти, а в Канаде из-за причин, связанных с коррозией, вытекло 121,3 миллиона кубических футов природного газа.

Поскольку замена трубопроводов может быть финансово сложной задачей для оператора, компании решают проблему коррозии различными методами, в основном покрывая стальные трубопроводы антикоррозионными материалами, которые обеспечивают эффективную изоляцию от окружающей среды, которая должна быть достаточно прочной, чтобы выдерживать рабочие температуры, показать устойчивость к почве и способность выдерживать физическое воздействие.

Старший инженер-проектировщик трубопроводов в компании Petrojet г-н Фарук эль Батави отметил для Egypt Oil&Gas, что «коррозия является одной из основных проблем, с которыми сталкивается инфраструктура металлических трубопроводов; Существует четыре различных метода, которые нефтегазовые компании применяют для борьбы с ним: защитные покрытия и футеровки, катодная защита, выбор материалов и ингибиторы. Покрытия и футеровки часто выполняются параллельно с системами катодной защиты, чтобы обеспечить наиболее экономичную защиту трубопроводов. Оценка окружающей среды, в которой находится или будет находиться трубопровод, имеет важное значение для борьбы с коррозией, поскольку изменение окружающей среды, в первую очередь, за счет снижения влажности или улучшения дренажа, может быть простым и эффективным способом снижения потенциала коррозии, в то время как использование ингибиторов коррозии может помочь. продлить срок службы трубопроводов, предотвратить остановки и сбои системы, а также избежать загрязнения продукта»

Между тем, использование неметаллических трубопроводов, таких как полиэтилен высокой плотности, позволяет в первую очередь избежать проблем с коррозией, поскольку они устойчивы к ржавчине, ударопрочны и не подвержены коррозии. Процент утечки воды равен нулю. Полиэтиленовые трубопроводы имеют географическое преимущество, которое позволяет им выдерживать суровые химические среды, поскольку они устойчивы к истиранию и подходят для твердой среды на горнодобывающих месторождениях. Обеспечивает длительную устойчивость к температурным и грунтовым сдвигам, изгибам, атмосферным воздействиям, внутреннему давлению, прямому заглублению, точечной нагрузке и выдавливанию. ПЭНД устойчив к водным растворам кислот, щелочей и солей, а также к большому количеству органических растворителей. Пластиковые трубопроводы также известны своей гибкостью: газораспределительные системы способны выдерживать серьезные сдвиги грунта, особенно в результате землетрясений, если они изготовлены из плавленых полиэтиленовых трубопроводов.

По словам Э.Л. Баттави, в 2010 году компания Qarun Petroleum Company заменила все устья скважин из углеродистой стали системами нагнетания воды на HDPE, GRE (эпоксидную смолу, армированную стекловолокном), поскольку устья скважин из углеродистой стали были повреждены из-за соленой воды и более высокой скорости коррозии.

Технические условия

Прочность

Металлические трубопроводы имеют более высокую прочность по сравнению с пластиковыми трубопроводами, которые имеют меньшую прочность, так как пролет опоры для этих трубопроводов не является относительно высоким, что может привести к размещению дополнительных строительных конструкций для надлежащая поддержка этих трубопроводов.

Особенности конструкции

Пластиковые трубопроводы, в том числе трубы из ПЭВП и других термопластов, плохо работают при воздействии ультрафиолетового света. Этот эффект обычно называют ультрафиолетовой (УФ) деградацией. Если пластиковые трубы хранятся на открытом воздухе, может потребоваться их защита от атмосферных воздействий. С другой стороны, трубопроводы из металлической стали обладают превосходными преимуществами, включая отличную стойкость к растрескиванию под действием природного газа и его загрязняющих веществ, низкую проницаемость для метана и водорода, высокие расчетные гидростатические характеристики при 20°C, 60°C и 80°C, превосходную ударопрочность. устойчивость, выдавливание и надежную защиту от ультрафиолета при хранении вне помещений.

Транспортировка

Когда дело доходит до транспортировки, основной проблемой, с которой сталкиваются операторы стальных трубопроводов, является их большой вес, что затрудняет транспортировку и установку. Это требует больше рабочей силы, оборудования и энергии, в то время как легкие неметаллические трубопроводы часто более рентабельны для транспортировки и установки и требуют меньше рабочей силы, поскольку неметаллические трубопроводы, такие как полиэтилен, легко монтируются без тяжелого грузоподъемного оборудования, соединенного термической сваркой или механическим соединением. . Трубы из полиэтилена производятся прямыми отрезками длиной до 50 футов и свернутыми в бухты диаметром до 6 дюймов, что упрощает их установку и уменьшает количество стыков, используемых в системе трубопроводов.

Безопасность

Металлические материалы, используемые при создании трубопроводов, такие как углеродистая сталь, обладают способностью выдерживать нагрев от более высоких температур окружающей среды, что дает ему возможность противостоять пожароопасности, в то время как использование пластиковых трубопроводов может подвергнуть оператора более высоким риск возгорания из-за накопления статического заряда. «Металлические материалы (углеродистая сталь, низкотемпературная сталь, легированная сталь и нержавеющая сталь) имеют приоритет в инфраструктуре нефте- и газопроводов в соответствии с нормами, установленными Американским обществом инженеров-механиков (ASME) и Национальной ассоциацией противопожарной защиты ( NFPA), что указывает на обязательное использование углеродистой стали во всех основных нефтегазовых процессах, в системах пожаротушения, а также в некоторых различных инженерных системах, поскольку углеродистая сталь обладает способностью выдерживать более высокие температуры в случае пожаров для ограничения рисков безопасности», — пояснил Эль Баттави в Египет Нефть и газ.

Финансовые условия

Нефтегазовые компании, ищущие решения по снижению затрат при развитии своей нефтегазовой инфраструктуры в условиях низких и средних температур и давлений, могут рассмотреть неметаллические трубопроводы, такие как трубопроводы из полиэтилена высокой плотности (HDPE), в качестве альтернатива стальным трубопроводам в соответствующих условиях. Установки полиэтиленовых труб имеют долгосрочные преимущества по стоимости благодаря своим физическим свойствам, герметичным соединениям и низким затратам на техническое обслуживание. Срок службы полиэтиленовых труб может составлять от 50 до 100 лет, что дает им долгосрочное устойчивое преимущество для операторов. может избежать замены трубопроводов для будущих поколений.

Инженер по предложениям и контрактам в Enppi Ахмед Салах Элдин отметил для Egypt Oil&Gas, что «выбор между металлическими и неметаллическими трубопроводами зависит от многих технических факторов, но если технические факторы позволяют оператору выбирать между обоими материалами и компания ищет Для экономически эффективного решения для их инфраструктуры трубопроводов пластиковые трубопроводы будут предметом выбора, поскольку они стоят меньше, чем их металлические альтернативы».

Условия окружающей среды

Неметаллические пластиковые трубопроводы, такие как полиэтилен, не выделяют опасных уровней токсинов в воздух во время производства, плавки или в землю или воду при эксплуатации, что делает их экологически безопасными.
