Монтаж инфракрасной пленки своими руками « Блог NewPol

Укладка инфракрасного пола – несложное дело, которое под силу тем, кто решил самостоятельно утеплить свой дом или квартиру. Плюс инфракрасной пленки в том, что она очень тонкая, может использоваться в тандеме с любым финишным покрытием, а также применяться для утепления стен и потолков. Зачастую установку пленочного пола выбирают те, кто предпочитают паркет, ковролин, ламинат, линолеум, хотя его можно монтировать и под плитку либо камень, просто процесс укладки будет немного отличаться.

Не забывайте, что эффективность работы инфракрасной пленки в качестве основной или дополнительной напольной системы обогрева напрямую зависит от правильности монтажа и соблюдений правил эксплуатации. Если все делать по рекомендациям, прописанным в инструкции, то идеальный микроклимат в доме вам обеспечен.

Инфракрасный теплый пол: поэтапная укладка

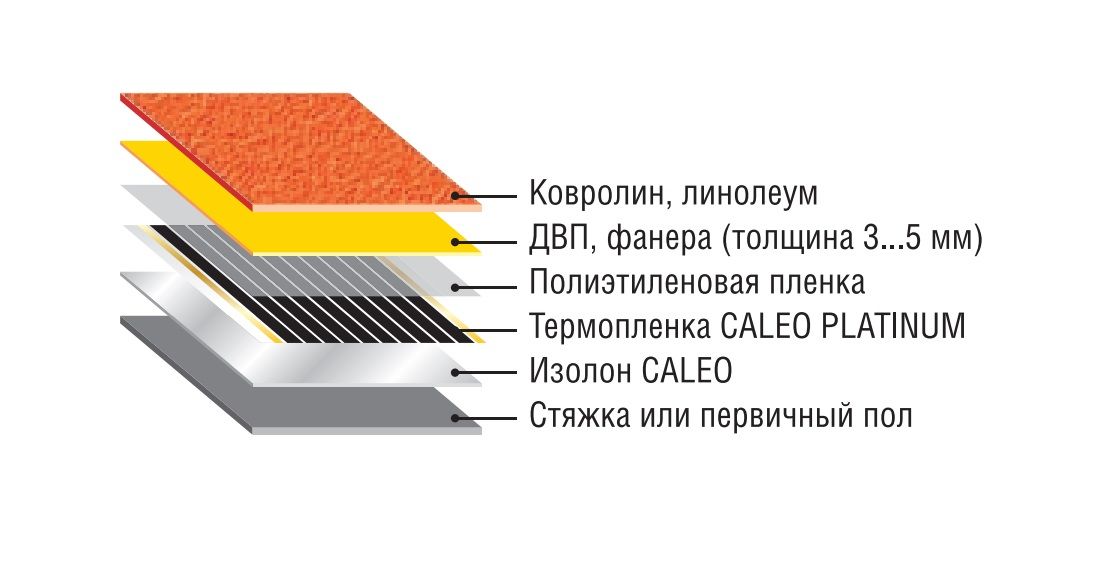

Если монтаж инфракрасной пленки производится под линолеум, паркет или ковролин, то вам необходимо основание – черновую стяжку – очистить от мусора и застелить термостойкой полиэтиленовой пленкой, которая будет выполнять функцию паро- и гидроизоляции. На нее уложить отражающий теплоизолятор, для которого подойдет вспененный полиэтилен, имеющий металлизированное лавсановое покрытие. Сверху положить полоски пленочного пола и соединить их проводами. Затем постелить еще один паробарьер или парниковую пленку, соединив по краям скотчем, монтировать фанерные листы и уже на данную поверхность раскатать линолеум, ковролин либо паркет.

Инфракрасный теплый пол под ламинат, деревянную или паркетную доску укладывается в следующей последовательности:

• черновая стяжка;
• паро- и гидробарьер в виде пленки;
• теплоотражающее покрытие;
• инфракрасная пленка;
• паро- и гидробарьер;
• ламинат/деревянная доска/паркетная доска.

Если же вы планируете монтировать инфракрасный теплый пол под плитку, то схема будет такая:

• основание – стяжка, либо черновой пол;
• полиэтиленовая пленка с термостойкими свойствами;
• теплоотражающий материал;
• инфракрасная пленка;
• термостойкий полиэтилен;
• фанера или цементно-стружечная плита (ЦСП) и другие;
• слой плиточного клея;
• плитка.

Общие рекомендации по установке пленочного пола

Взявшись за самостоятельный монтаж инфракрасной пленки, помните важные правила, которые обязательны к выполнению:

1. Перед укладкой теплого пола, сделайте в помещении разметку, где будет стоять мебель и бытовая техника – там инфракрасная пленка не монтируется.
2. Выбирая теплоизолятор, не покупайте фольгированный, обращайте внимания только на тот, что подходит для теплых полов.
3. Укладывайте пленку по длине комнаты, чтобы было больше целых полос и меньше проводов, которыми ее нужно соединять.
4. Режьте пленку только в предназначенных для этого местах по секциям.
5. Не укладывайте листы пленки друг на друга.
6. Подключение пленочного пола к электросети осуществляйте параллельно.
7. Изолируйте места соединений и контактные клипсы (клеммы).
8. В процессе монтажа следите за тем, чтобы не повредить инфракрасную пленку.
9. Не включайте теплый пол до полного высыхания плиточного клея (в случаи монтажа под плитку).

Не забывайте, что напольную систему обогрева лучше использовать вместе с терморегулятором. Устанавливайте его на стене на высоте примерно 20 см от пола и желательно – возле розеток для удобства включения. Если при монтаже инфракрасной пленки возникают вопросы или проблемы, сразу же обращайтесь к специалистам.

Опубликовано: 20 июня 2019

Монтаж инфракрасной пленки своими руками

Ниже представлена подробная инструкция монтажа пленочного теплого плена под ламинат, паркет, ковровые и другие покрытия своими руками.

 Меры безопасности и предосторожности

• 1.1 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки.
• 1.2 Инфракрасная пленка должна располагаться только на свободных от мебели участках помещения.
• 1.3 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
• 1.4 Запрещается эксплуатация системы без терморегулятора.
• 1.5 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора.
• 1.6 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• 1.7 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

• 2.1. Определите место расположения терморегулятора.
• Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
• 2.2. Определите конфигурацию зоны обогрева.
• 2.3. Составьте схему расположения греющих полос.

Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

3.1. Установка теплоизоляции

• 3.1.1. Рулон теплоизоляционного слоя укладывается по всей поверхности основания и разматывается от одной стены до противоположной.
• 3.1.2. Разрезать теплоизоляцию удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
• 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию, либо по кромке фиксирующим скотчем.

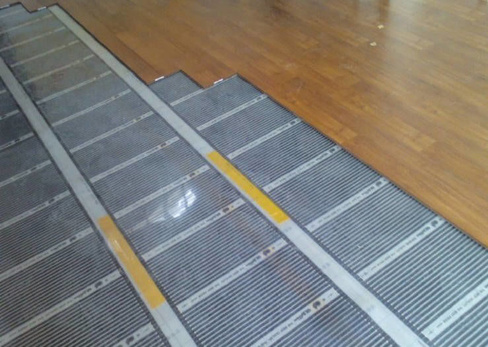

3.2. Установка инфракрасной пленки Heat Plus

• 3.2.1. Распакуйте инфракрасную пленку и проверьте наличие всех комплектующих для её монтажа.
• 3.2.2.  Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.
  Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.
• 3.2.3. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.
• Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.
• 3.2.4. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем для исключения их случайного сдвига.
• 3.2.5. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.

Подсоединять провода к пленке можно тремя способами: специальными коннекторами , припаиванием и люверсами.

Соединение коннекторами

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

• 3.2.6.1. Приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
• 3.2.6.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
• 3.2.6.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.
  ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!
• 3.2.6.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Соединение припаиванием

ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:

• 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
• 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
• 3.2.7.3. Припаяйте провод к шине.
• 3.2.7.4.Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами или люверсами!

Соединение люверсами

ТРЕТИЙ СПОСОБ- СОЕДИНЕНИЕ ЛЮВЕРСАМИ:

• 3.2.8.1. C помощью дырокола проделайте технические  отверстия на медных шинах в четырех параллельных точках.
• 3.2.8.2. В проделанные отверстия поместите  наконечники кольцевые изолированные и зажмите их люверсами.
• 3.2.8.3. Зачищенный конец провода поместите в отверстие наконечника и зажмите.
• 3.2.8.4. Место соединения проводников изолируйте бутилкаучуковой лентой.

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

• 3. 3.1. Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку Heat Plus.
• 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
• 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их фиксирующим скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

• 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
• 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
• 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
• 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
• Для корректной работы системы “Теплый пол” рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
• 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя

В качестве защитного теплораспределяющего слоя можно использовать OSB-плиту или листы фанеры. При монтаже инфракрасной пленки под мягкие напольные покрытия (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя является обязательным и достаточным условием.

• 3.4.1. Разложите поверх нагревательной пленки листы защитного теплораспределяющего покрытия.
  Подгоните по размеру, обрезая лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
• 3.4.2. Листы защитного покрытия должны располагаться встык.

3.5. Установка напольного покрытия

3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система пленочного  теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

на стяжку под плитку Heat Plus

Перейти к содержимому

Искать:

1. Подготовка поверхности

Перед началом монтажа системы отопления Хит Плюс необходимо проверить черновой пол на наличие неровностей (на 1 м2 подвала не должно быть неровностей более 3 мм), устранить неровности, если они есть. Также необходимо тщательно очистить поверхность пола, убрать строительный мусор и убрать лишнюю пыль.

Перед началом монтажных работ рекомендуется подмести и пропылесосить поверхность пола.

2. Подготовка поверхности стяжки

Для хорошего сцепления пленки с поверхностью стяжки рекомендуется прогрунтовать поверхность пола. Чем лучше подготовлен пол, тем лучше будет сцепление пленки и надежнее будут закреплены стяжки и плитка.

Для грунтовки требуется площадка, на которой будет располагаться пленка с запасом 10 см по периметру.

3. Резка и укладка инфракрасной пленки Heath Plus

Укладка и резка пленки осуществляется на запланированной поверхности и фиксируется скотчем. Пленка размещается логотипом вверх, чтобы текст читался.

Максимально допустимая длина одной полосы метровой пленки стандартной мощности в 220 Вт составляет 6 метров. Эта длина диктуется максимальной нагрузкой на медную пленку пленки.

Пленки можно укладывать спиной к спине или на расстоянии друг от друга.
Наложение пленок не допускается.
Не рекомендуется подстилать под стационарную мебель, которая закрывает отвод тепла.

Для использования под керамическим покрытием для монтажа стяжки оптимально подходит инфракрасная пленка Heat Plus Premium Gold. Эта пленка не только полностью соответствует требованиям по механической прочности и температурным нагрузкам для использования под керамические покрытия для монтажа на стяжку под клеевые составы, но и обладает повышенным ионизирующим действием за счет позолоченного покрытия.

Также можно использовать пленку Heath Plus Premium Silver – это упрощенный аналог пленки Gold (не обладает усиленным ионизирующим эффектом).

4. Подготовка места для термостата

Для контроля температуры и подключения пленки к сети используется термостат. На этом этапе необходимо подготовить место для терморегулятора на стене.

Рекомендуется размещать термостат рядом с существующей проводкой или розеткой для удобства подключения. Так как длина провода выносного датчика температуры 2-3 метра — термостат следует размещать на высоте до 1,5 метра от пола.

В зависимости от типа термостата установка может осуществляться либо в распределительную коробку (подрезка — внутренняя установка), либо просто на болты (на монтажную пластину — внешняя установка).

Для управления системой отопления рекомендуется использовать терморегуляторы с возможностью программирования. Данная функция термостата позволяет снизить стоимость системы отопления за счет своевременного регулирования температуры: выключение пленки в момент, когда нет необходимости в отоплении и активация системы заблаговременно до прихода людей в отапливаемое помещение. комната.

5. Соединение пленки клипсами

Для подключения пленки к терморегулятору и сети необходимо создать места для электрического контакта. Для этого используются специальные зажимы-соединители. Их насаживают на медную шину и обжимают с помощью ручного пресса или пассатижей.

При установке клипсы необходимо немного наслоить пленку в районе медной шины (ножом прижать пленку). Одно лезвие зажима установлено внутри пленки на медной шине. Второе лезвие срезает пленку сверху, чтобы зафиксировать зажим.

Для упрощения последующего подключения коннектора к проводам зажим необходимо установить перпендикулярно торцу пленки крючком вверх.

Еще один вариант создания электрического контакта – припайка провода к медной пленке пленки.

6. Соединение проводов с пленкой

Провода соединяются с пленкой с помощью зажимов или пайкой.

Необходимо очистить провод от изоляции стриппером или другим инструментом.

Для соединения клипсами необходимо сделать петлю вокруг крючка клипсы и зажать ее ручным прессом.

Для соединения проводов пайкой необходимо паяльником и ножом аккуратно снять слой ламинации над медной шиной, не повредив саму шину. После этого припаиваем провод к медной шине.

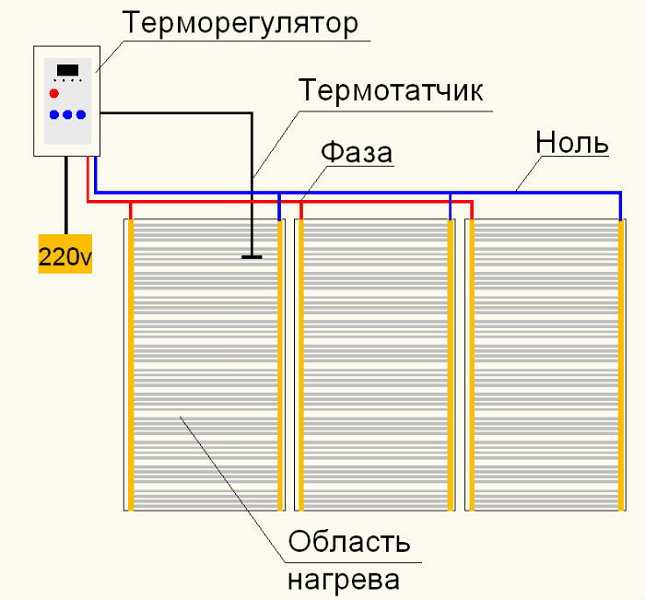

Соединение полос пленки между собой осуществляется по схеме параллельного соединения.

Выведены провода для подключения к термостату.

Важно помнить, что провод имеет ограничение по нагрузке:

ПВ3-1,5 — максимальная нагрузка 15 А (3,3 кВт).
ПВ2-1,5 — максимальная нагрузка 25 А (5,5 кВт).

7. Изоляция бутиловой лентой

С помощью бутиловой ленты TM Heat Plus тщательно изолируются стыки, контактные зажимы, точки пайки и неиспользуемые концы медных токопроводящих шин.

Для утепления бутиловую ленту нарезают на куски шириной 3-5 см.

Благодаря своим особым термическим свойствам и составу, бутиловая лента при первом нагреве теплом выделяемой пленки становится аморфной и немного растекается по поверхности, благодаря чему достигается дополнительный изолирующий и герметизирующий эффект.

8. Теплоизоляционный утеплитель Heat Plus

Поверх бутиловой ленты для фиксации и дополнительной механической защиты наклеивается теплоизоляционная термостойкая лента Heat Plus.

Изолента Heath Plus служит не только надежным и качественным фиксатором, но и создает дополнительный изолирующий слой.

При правильном и качественном утеплении изоляционными и бутиловыми лентами пленка становится герметичной. Таким образом, системе отопления Хит Плюс не страшна повышенная влажность или затопление пола.

9. Подключение термостата и выхода датчика температуры

Термостат необходимо подключить к датчику температуры, пленке и сети согласно инструкции производителя (входит в комплект).

Термодатчик фиксируется изоляционной лентой на нижней стороне инфракрасной пленки.

Во избежание механических повреждений головки термодатчика необходимо в основании пола и подложке сделать канавку глубиной 5 мм.

10. Проверка работы системы отопления

Перед укладкой финишного покрытия нужно проверить систему отопления Хит Плюс и работу всех элементов.

Включите систему на 15-20 минут и убедитесь, что она работает правильно.

11. Нанесение акрилового клея под пленку на стяжку

Для фиксации инфракрасной пленки на поверхности стяжки используется специальный термостойкий акриловый клей.

Клей наносится на пленку на предварительно размеченную поверхность шпателем и равномерно распределяется с помощью гребенки 3 мм.

Чем лучше подготовлена ​​поверхность пола на начальном этапе, тем меньше расход клея. Средняя стоимость монтажа пленки составляет 0,7-1 кг за квадратный метр.

Наносить клей рекомендуется постепенно, по 40-60 см в длину, затем необходимо приклеить часть пленки.

Пластиковым шпателем необходимо выгнать часть воздуха из-под пленки и равномерно распределить клеевой состав под пленкой.

Для помещений с повышенной влажностью вместо акрилового клея рекомендуется использовать гидроизоляционную мастику.

12. Пленочное покрытие Concrete-Contact

Для лучшей адгезии (адгезии) с плиточным клеем поверхность пленки покрывают специальной грунтовкой Бетон-Контакт.

Грунтовка наносится на пленку, оставляя края 10 см по периметру пленки. Необходимо ровно покрыть пленку грунтовкой и все края, чтобы создать равномерный слой и дополнительную защитную поверхность, которая будет иметь лучшие адгезионные свойства.

Бетон-Контакт лучше наносить широкой кистью шириной 18-20 см.

Расход грунта составляет примерно 0,3-0,5 кг на квадратный метр.

После полного высыхания поверхности можно приступать к укладке финишного покрытия.

13. Укладка финишного покрытия

напишите нам, и мы ответим

Фольгированный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Применение инфракрасных излучателей для обогрева жилых помещений – достаточно новый вид отопления. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и монтаж пленки теплого пола не требует специальных знаний и может использоваться довольно долго.

Сейчас, в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, все более популярным становится экономичный вид отопления. О своих расходах на содержание жилья стали задумываться не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортзалы и т. п. нагревать. Поэтому пленочный инфракрасный теплый пол, цена которого весьма доступна большинству потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке представлены только два варианта такой системы отопления: карбоновая и биметаллическая. Первый — резистивный элемент. Он включает в себя два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

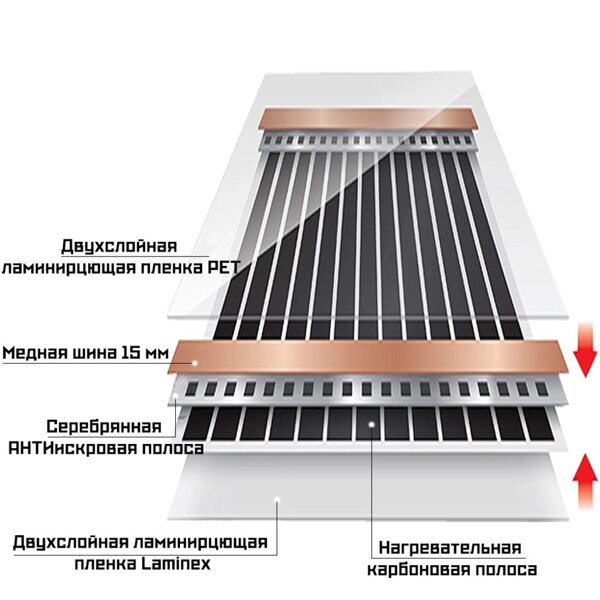

Биметаллик состоит из тонкой полиуретановой пленки, а внутри нее проложен запатентованный элемент, состоящий из двух слоев: первый — сплав меди со специальными добавками, а второй — алюминия и тоже с примесью.

Описание и принцип работы

Укладка пленочного теплого пола под ламинат, плитку, паркет, линолеум и другие виды напольных покрытий. В качестве нагрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в контактах имеется небольшой слой серебра для предотвращения подгорания, а толщина излучающего элемента составляет 0,4 мм.

Нагревательная пленка теплого пола подключается к сети через специальный термостат, что позволяет контролировать ее работу и выбирать необходимый температурный режим.

Принцип работы такой системы отличается от уже знакомых видов отопления. Он заключается в том, что при обогреве помещений инфракрасный пол нагревает окружающие предметы, а не воздух.

Преимущества

В первую очередь следует сказать о важнейших особенностях, которыми обладает пленочный теплый пол под ламинат. Первый из них – отсутствие необходимости производить предварительную цементную стяжку, а второй – повышенная экономия в плане потребления электроэнергии.

Основные преимущества пленочных полов:

● возможность укладки даже в помещениях с повышенной влажностью;

● абсолютная безопасность, гарантирующая полное отсутствие риска короткого замыкания, а затем возгорания;

● высокая производительность – 97%, что на сегодняшний день лучше, чем у других видов современных систем отопления;

● Простота монтажа, позволяющая укладывать материал самостоятельно, без помощи профессионалов;

● Превосходная совместимость практически со всеми типами напольных покрытий;

● Возможность установки системы не только на пол, но и на стены, потолок и другие поверхности, включая ковры, картины, зеркала и т. п.;

● электромагнитное излучение отсутствует;

● хорошая стойкость к различным механическим повреждениям; Даже если пленка порвется, вам не придется полностью менять всю систему – достаточно будет заменить или отремонтировать только поврежденный участок;

● Просто и легко демонтируется при переезде на другое место жительства;

● Абсолютная бесшумность;

● Такой теплый пол изготовлен из экологически чистых материалов.

Инструкция по эксплуатации

Теплые электропленочные полы практически не имеют существенных недостатков. Но чтобы они служили долго и радовали своим теплом, необходимо соблюдать несколько очень важных рекомендаций, данных самими специалистами:

● Нельзя ставить на пол слишком тяжелую мебель;

● он должен быть максимально открытым, иначе он начнет перегреваться, от чего портится не только покрытие, но и мебель в комнате;

● Не накрывайте место, где установлен датчик, измеряющий температуру пола и воздуха, иначе он будет работать некорректно.

Необходимые материалы

Надо сказать, что пленочный теплый пол несложно собрать своими руками. Но стоит помнить, что от того, насколько грамотно она будет установлена, будет зависеть надежность и долгая работа всей системы отопления.

Укладка пленочного теплого пола не требует большого количества инструментов. Достаточно будет плоскогубцев, ножниц, муляжа ножа и отвертки с индикатором.

Дополнительно необходимо приобрести некоторые дополнительные материалы, такие как:

● полиэтиленовая пленка, необходимая для укладки под паркет или ламинат;

● оргалит или аналогичный ему материал;

● Пленка теплоотражающая;

● Клейкая лента бывает двусторонней или односторонней, в зависимости от условий, в которых производится укладка.

Подготовка к монтажу

При укладке теплоотражающего слоя специалистам настоятельно не рекомендуется использовать для этой цели материалы, содержащие алюминиевую фольгу.

Теплый пол хорошо монтируется как на пропиленовую, так и на лавсановую металлическую основу. Для этого отлично подойдут мягкие теплоотражающие материалы, такие как инфрафлекс, изолет ПЛЭ-3003, пенофол и другие толщиной до 5 мм.

Сначала необходимо подготовить все необходимые для этого материалы:

● Регулятор температуры с датчиком, определяющим и устанавливающим температуру пола;

● Термопленка необходимой длины;

● Комплект электропроводки;

● Изоляция и клеммные зажимы.

При укладке пленок Caleo рекомендуется использовать многожильный медный провод сечением 2 кв.мм при силе тока 16-22 А.

Непосредственно перед монтажом необходимо спланировать место для размещения терморегулятора хорошо очистить пространство, где будет теплый пол, от мусора с помощью пылесоса или веника.

Площадь мощения

В первую очередь определите площадь основания, на котором будет производиться монтаж теплого пленочного пола. Наиболее экономичным способом укладки полос является их расположение вдоль стены по длине помещения. Такое расположение поможет уменьшить количество не только точек подключения, но и проводов. При этом следует учитывать тот факт, что некоторые профессионалы советуют утеплять пол пленкой Caleo только в тех местах, где вообще не предусмотрена какая-либо мебель. Также ни в коем случае нельзя размещать на нем бытовую технику.

Расчеты

Перед установкой необходимо рассчитать мощность, которую будет потреблять теплый пол. Пленка Caleo имеет максимальную потребляемую мощность 0,22 кВт на 1 кв. км. м, а термостат УТН-200 — 4 кВт.

Кроме того, необходимо проверить максимальное значение тока в сети, протекающего через автоматический выключатель. Также необходимо рассчитать энергопотребление помещения, где будет установлена ​​система инфракрасного обогрева.

Предупреждение специалистов: расход каждого из отрезков термопленки не должен превышать отметку 10 А.

Монтаж

Пленка укладывается на теплоотражающий материал. Но перед этим его нужно нарезать на полоски нужной длины. Надо сказать, что полный комплект напольной пленки Caleo идет в рулоне. Он отмечен специальными линиями разреза через каждые 17,4 см. Длина одной полосы должна быть меньше параметров комнаты, так как с каждой стороны стены необходимо оставлять зазор около 10 см.

Уложите пленку поверх теплоотражающей подложки рядами таким образом, чтобы она закрывала всю поверхность, отведенную для обогрева. А чтобы он не отходил, его прикрепляют к подложенному под него материалу с помощью скотча.

Установка термостата и его подключение

Лучше всего это делать рядом с существующей проводкой. Но этот вариант подходит только в том случае, если не планировалось строительство отдельного специально для подключения инфракрасного пленочного теплого пола. Установка термостата может производиться как стационарно, так и подключаться к обычной розетке с помощью электрической вилки. Оптимальное место для его размещения – расстояние 20 см от уровня самого пола.

Терморегулятор необходим для установки желаемого уровня температуры, программирования периодичности нагрева, а также для автоматизации времени включения и выключения системы теплого пола.

Во-первых, хорошо изолированный датчик температуры подключается к нижней стороне нагревательной пленки где-то в середине второй секции. Он состоит из небольшого термометра с припаянной к проволоке головкой из полимерного элемента.

Далее для проводки с датчиком вырезаем отверстия. В том случае, если провод нужно согнуть, в пленке делают плавный поворот, чтобы кабель не порвался в процессе эксплуатации.

Когда весь процесс установки датчика и подключения проводов завершен, приступаем к монтажу самого регулятора. Специалисты советуют основные части проводки размещать под плинтусом.

Для подключения пленочного теплого пола под ламинат используйте тот же принцип подключения термостата, что и для других видов электрообогрева. А именно: с одной стороны крепятся провода от пленки, с противоположной стороны — два контакта, подключенных к датчику, а в два элемента, расположенных по центру, вставляется проводка питания. Заземление системы подключается к клемме, а не к клемме.

Испытание

Перед тем, как пленочный теплый пол под ламинат будет введен в эксплуатацию, необходимо проверить его работу. Это необходимо сделать до того, как вы начнете укладывать на него чистовое декоративное напольное покрытие. Качество термопленки определяется отсутствием искрения и перегрева отдельных ее участков.

Если дефекты не обнаружены, то перед покрытием ламината поверх теплого пола его поверхность покрывают полиэтиленовой пленкой толщиной не менее 80 мкм. Защищает от случайного попадания жидкости в систему отопления. Он наложен на полосы инфракрасной пленки.

Стоимость

Следует отметить, что в последнее время значительно вырос спрос на пленочный теплый пол, цена которого может существенно отличаться в зависимости от производителя. Каждый год на рынке появляются новые предложения от разных производителей. И среди такого многообразия потребителю достаточно сложно сделать свой выбор в пользу одного из них.

Начнем с бренда Caleo, который существует на российском рынке дольше всех. Предлагает достаточно широкий ассортимент своей продукции, а именно пленочный инфракрасный теплый пол, цена которого рассчитана на покупателей с разным достатком. Caleo – это не только самые простые и экономически выгодные, но и инновационные и саморегулирующиеся системы отопления: от второго поколения до пятого эксклюзива. Кроме того, для удобства монтажа пленка выпускается разной ширины.

Стоимость комплекта, в который входит термопленка, контактные зажимы, электропроводка, битумная изоляция и инструкция по монтажу, может существенно различаться, в зависимости от ширины, удельной мощности и длины пленки. Так, цена 1 погонного метра теплого пола Caleo шириной 50 см составляет от 1085 до 2320 рублей.

Высочайшей культурой производства обладает американская компания Calorique, специалисты которой первыми разработали эту технологию. Это делает пленку с надежным электромагнитным экранированием. На предприятии действует достаточно сложная система контроля, полностью исключающая появление в продаже бракованной продукции.
