Инфракрасный теплый пол под линолеум: монтаж, инструкции, видео-обзоры

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требуют обязательного устройства стяжки, просты в укладке, отлично работают в тандеме практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум можно собственными руками, если знать правила и тонкости монтажа.

Содержание

  • 1 Инфракрасный пол в паре с линолеумом

    • 1.1 Подходящее для ИК обогрева покрытие

    • 1.2 Совместимый с линолеумом теплый пол

  • 2 Нюансы проектирования и расчетов

    • 2.1 Стандартное расположение слоев в пироге

    • 2.2 Составление схемы укладки

    • 2.3 Дополнительная электрика и изоляция

  • 3 Монтаж пирога пленочного пола

    • 3.1 Укладка подложки и системы нагрева

    • 3. 2 Завершающие этапы устройства ИК пола

  • 4 Видео-рекомендации по устройству ИК полов

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

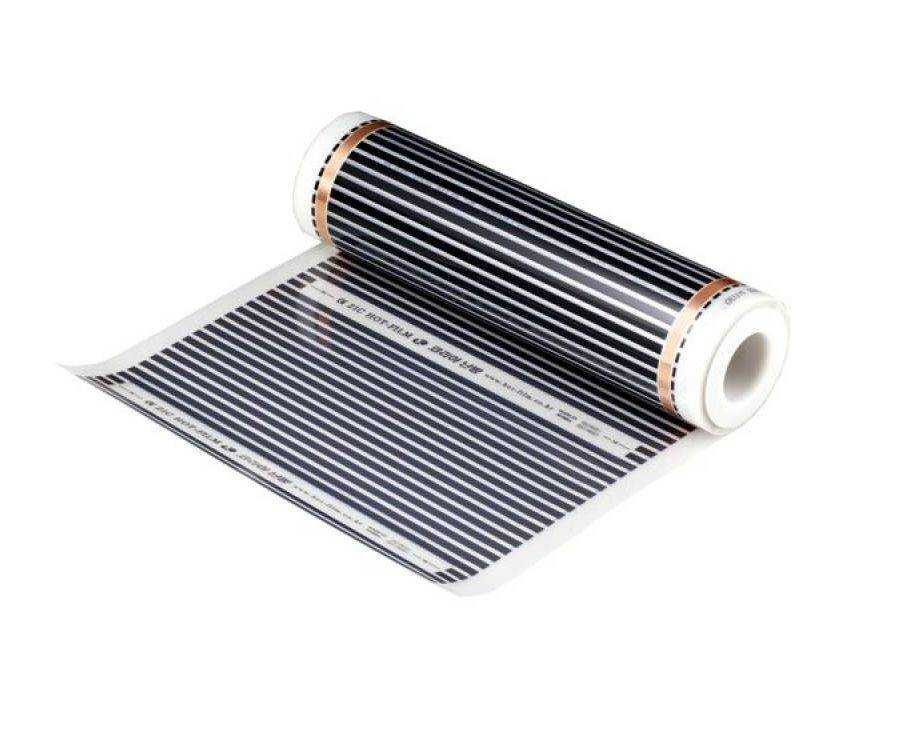

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчетов на конкретном примере устройства пленочной системы марки Caleo, производимого под укладку линолеума. Учтем, что указанный вид покрытия используется в основном в обустройстве санузлов, коридоров, кухонь многоэтажных и малоэтажных зданий, отведенных под зимний сад лестничных пролетов частных построек и прочих подобных помещений.

Стандартное расположение слоев в пироге

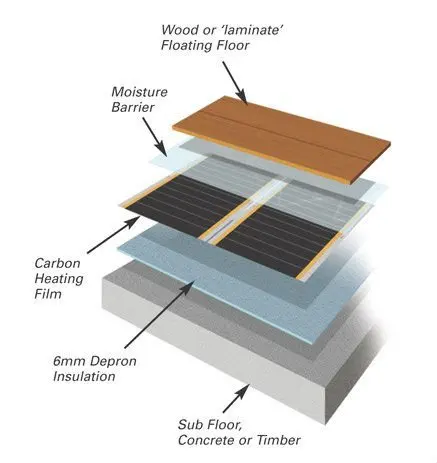

Пирог теплого пола пол линолеум будет включать пять обязательных слоев, это:

  • Теплоотражающая подложка. Рекомендовано применение материалов типа Изолон или Инфралекс. Разрешено использование теплоизоляции с полипропиленовой или лавсановой металлизированной внешней оболочкой. Запрещено укладывать под ИК пол материалы с основой из алюминиевой фольги.
  • Инфракрасный пленочный пол. Система включает продольные полотнища с углеродистым полосатым напылением, как минимум один датчик температуры и терморегулятор. Полотнища пленочной системы подключаются к источнику питания параллельно с помощью имеющихся в заводском комплекте клемм и проводов.
  • Полиэтилен. Укладывается поверх системы обогрева после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
  • Защитная жесткая прослойка. Выполняется из фанеры, оргалита либо подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
  • Линолеум. Подходят только марки, совместимые с электрическим обогревом полов.

При проектировании необходимо учесть, что непосредственно пленочный теплый пол инфракрасного типа не располагают под мебелью без ножек или с низкими ножками. Неразумно обогревать предметы, не нуждающиеся в поставках тепла, но способные потреблять его внушительное количество.

А вот изоляционную подложку и жесткую прослойку устраивают по всех площади помещения, чтобы выдержать единый высотный уровень пола. Гидроизоляцию, несмотря на ее ничтожную толщину, стелют аналогично, по всей площади, чтобы исключить проникновение воды в электрическую систему во время мокрой уборки.

Составление схемы укладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами. Собственноручный проект поможет грамотно рассчитать метраж термопленки и сопутствующих расходных материалов.

Полотнища системы обогрева, гидроизоляции и теплоотражающей подложки крепятся между собой одно- или двусторонним скотчем.

Кроме указанных нюансов проектирование обязано учесть, что:

  • Раскраивать ИК термопленку можно только по обозначенным изготовителем линиям. Не допускается раскрой под углом и формирование фигурных полотнищ.
  • Укладка производится параллельными полосами. Не допускается перекрытие одного полотнища другим.
  • Между низко стоящей мебелью и пленочным полом надо оставить зазор не менее 3 см. Равнозначный отступ следует оставлять между краем полотнищ и стенами: он обеспечит отвод тепла в случае перегрева.
  • Раскроенные полосы термопленки рекомендовано стелить с боковым нахлестом так, чтобы между медными шинами соседних полотнищ был зазор не менее 1 см. Указанное расположение обеспечит равномерность прогрева пола.
  • Полотнища системы обогрева должны иметь максимально возможный вариант длины, чтобы свести к минимуму численность точек подключения.
  • Точки подключения необходимо расположить со стороны стены, на которую будет установлен терморегулятор. Благодаря этому существенно уменьшится метраж проводов, требующихся для подсоединения.
  • Прокладку проводов необходимо продумать так, чтобы основной их массив расположился под плинтусом.

Следует помнить, что при разрезании пленочного пола на короткие отрезки длиной до 1м потребуется дополнительная изоляция и использование дополнительных клеммных зажимов. Т.е. придется приобрести монтажный комплект помимо того, что имеется в комплектации.

Заранее надо определиться с видом терморегулятора, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности нужна будет гофрированная полимерная труба, применяемая при прокладке в штрабе, для открытой проводки потребуется пластиковый кабель канал. Для обустройства большой площади или полов в смежных комнатах могут потребоваться дополнительные датчики температуры.

Дополнительная электрика и изоляция

Если к одному терморегулятору планируется подключить несколько комплектов пленочного пола, то потребляемая мощность определяется путем сложения мощностей всех элементов. Провод для подключения частей ИК пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подсоединения терморегулятора к питающей сети, т.к. в фабричном наборе предусмотрен провод только для подсоединения пленочного обогрева к самому терморегулятору. Выбрать его нужно в соответствии с максимальной мощностью, требующейся для функционала системы.

Не забываем, что электрические теплые полы устраиваются с обязательным включением в сеть УЗО с параметрами срабатывания 30 мА, действующих на проводку 100 мс. Потребуется автоматический выключатель категории С, рассчитанный на защиту токоведущей ветки 10 А.

Если к устройствам автоматической защиты будут подключены еще другие электроприборы, при расчетах их мощность следует учесть. Для пленочного пола, потребляющего 2 кВт и более, рекомендовано устроить отдельную ветку с собственным автоматом.

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

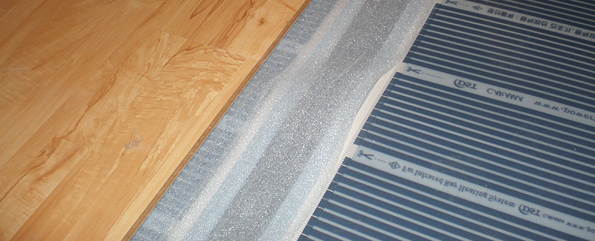

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м3 подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

  • Раскраиваем термопленку согласно указаниям собственного проекта.
  • Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
  • Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
  • Укладываем полотнища теплого пола строго медной шиной вниз.
  • Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
  • Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
  • Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
  • В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
  • Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
  • Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
  • Подключаем контур к терморегулятору.
  • В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Видео-рекомендации по устройству ИК полов

Наглядно суть устройства инфракрасного теплого пола под дальнейшую укладку линолеума продемонстрирует видео:

Схема расчетов и один из вариантов укладки инфракрасного пленочного пола:

Обзор предложенных к продаже пленочных систем нагрева, проверенных на практике:

Правил сооружения инфракрасных систем обогрева пола с линолеумом в качестве финишного покрытия не слишком много. Однако каждое из них необходимо соблюдать во имя долгой службы пленочного варианта. Применять стоит термопленку проверенного изготовителя, а комплектующие подбирать только той же марки.
