Монтаж пленочного теплого пола своими руками

Автор admin На чтение 7 мин. Опубликовано 07.01.2023

Инфракрасная пленка представляет собой уникальный материал для обустройства систем напольного обогрева. Ее использование позволяет уйти от традиционной схемы, требующей бетонных работ, а физические характеристики нагревателя дают возможность провести монтаж пленочного теплого пола под любой тип покрытия без увеличения его толщины.

Составляющие элементы пленочного инфракрасного пола

Монтаж инфракрасной пленки своими руками под силу каждому, однако для эффективной работы системы недостаточно просто уложить и подключить пленочные нагреватели к электросети. Производительность и долговечность напольного обогрева напрямую зависит от соблюдения технологии укладки, поэтому важно строго следовать правилам и рекомендациям производителя оборудования.

Содержание

1. Подготовительные работы
2. Рекомендации по монтажу
3. Подготовка основания пола
4. Укладка системы теплого пола
5. Монтаж теплоизоляции
6. Укладка и подключение элементов системы обогрева

Подготовительные работы

Прежде чем приступить к монтажу, определите конфигурацию поверхности, на которой планируется размещать инфракрасные нагреватели. После этого составьте хотя бы простейшую схему-набросок с указанием места расположения термостата и датчика температуры и размещения пленочных полотен. Далее в выбранном месте устанавливают терморегулятор, и только после этого подготавливают основание пола.

Первоочередная установка термостата поможет избежать повторной подготовки основания пола, так как его монтаж своими руками часто требует работ с перфоратором, ударной дрелью и т.д.

Рекомендации по монтажу

Избежать ошибок, связанных с неправильным расположением элементов системы напольного обогрева поможет соблюдение простых правил:

Кроме этого помните, что листы инфракрасной пленки можно разрезать только в строго отведенных местах. Это обязательно учитывают при составлении схемы укладки.

Подготовка основания пола

Прежде всего нужно убрать из помещения все предметы, которые могут помешать работе. После этого основание пола тщательно очищают и осматривают. Старое покрытие не должно иметь включений, способных повредить пленочный нагреватель. При необходимости стяжку в дефектных местах ремонтируют.

Важно! Учитывая небольшую высоту системы инфракрасного обогрева (около 3 мм), следует проверить строительным уровнем перепад высот по всей площади помещения. Допускается отклонение от уровня не более 1 мм на 2 м длины. В противном случае основание пола выравнивают строительными смесями.

Укладка системы теплого пола

К основным работам приступают только после того, как основание пола будет чистым и сухим, но прежде надо подготовить материалы и инструмент. Если вы решили выполнить монтаж теплого пола своими руками, то для этого понадобятся:

• инфракрасная пленка;
• комплект контактных зажимов;
• проводка;
• изоляционный материал;
• терморегулятор;
• датчик температуры;
• теплоизоляционная подложка под пленочный теплый пол;
• строительный скотч;
• влагоизоляция или полиэтиленовая пленка.

Кроме этого, в зависимости от финишного покрытия пола, надо подготовить шумоизоляционные листы, ДВП, ГВЛ или фанеру, плиточный клей и т. д. Для снижения теплопотерь в бетонную стяжку лучше использовать теплоизоляцию с металлизированным покрытием.

Отличным выбором является лавсановая или полиэтиленовая пленка, а вот применять теплоотражающее покрытие на основе алюминиевой фольги запрещено (медные проводники ИК-нагревателей и алюминий несовместимы).

Также подготовьте ножницы, обойный нож, металлическую линейку, рулетку и маркер, а для крепления контактных зажимов вам понадобятся пассатижи.

Монтаж теплоизоляции

Под мягкие напольные покрытия укладывают теплоотражающие листы с мягким внутренним слоем (изолон, инфрафлекс, пенотерм и другие материалы толщиной до 3мм). В других случаях используют твердые подложки (изолон, техническая пробка и т.д.). При этом необходимо закрыть теплоизолятором всю площадь пола, иначе будет невозможно избежать неровностей финишного покрытия.

Подложка поможет сэкономить вам на счетах за электричество

Подложка под инфракрасный теплый пол укладывается с ориентацией метализированного покрытия в сторону помещения, без зазоров на стыках между листами. Для этого их проклеивают скотчем (лучше всего использовать специальный скотч с теплоотражающим слоем).

Совет! Если в качестве подложки выбрана техническая пробка, то под нее укладывают гидроизоляцию или полиэтиленовую пленку толщиной не менее 50 мкм. При этом соседние полосы материала размещают с перехлестом не менее 20 см и закрепляют скотчем.

Укладка и подключение элементов системы обогрева

Полосу термопленки разрезают на полотнища нужного размера в соответствии с предварительно составленной схемой. Линия отреза указана на поверхности нагревателей через каждые 174 мм (обозначена ножницами и надписью «cut space»).

Избежать ошибок при работе своими руками поможет подробная инструкция по укладке и монтажу нагревателей:

1. К краям медных полос присоедините контактные зажимы. Проследите, чтобы одна сторона клеммы (с гладкой поверхностью) находилась между медным проводником и пленкой, а вторая – снаружи медной полосы. Для плотного контакта достаточно сжать скобы пассатижами.
2. Короткой битумной изоляцией, которая входит в монтажный комплект, заизолируйте оголенные концы медной полосы на другой стороне инфракрасного полотна. Проделайте это со всеми отрезками инфракрасной пленки.

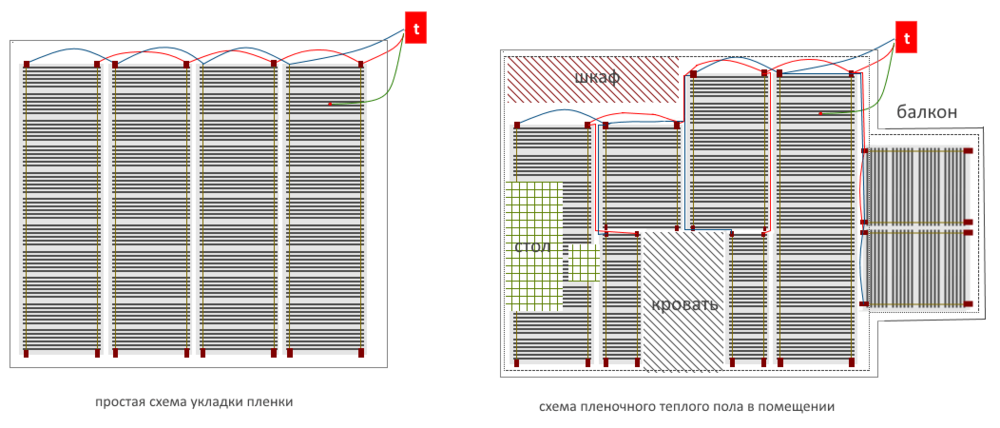

3. Разложите полотнища нагревателей согласно схеме укладки. При этом лицевой стороной термопленки считают поверхность, на которой полоски карбоновых нагревателей видны полностью (медные проводники должны оказаться внизу). Чтобы избежать смещения полос, их закрепляют скотчем к листам теплоизоляции.
4. Инфракрасные нагреватели укладываются встык. При этом соприкосновение контактных площадок соседних полос не допускается, так же как и их перехлест.

   Правильный вариант укладки термопленки

5. Подключите к зажимам монтажные провода. Для этого край проводника необходимо зачистить от изоляции на 5 – 10 мм, вставить его в клемму и сдавить пассатижами. Так как подключение нагревателей выполняется параллельно, то все выводы будут сходиться в одну сторону. Цветовая маркировка проводов поможет провести подключение без ошибок.

   Последовательность подключения разъемов к полосам инфракрасного полотна

6. Заизолируйте медную шину и наконечники зажимов.
7. Подключите систему нагревателей к термостату. Для этого основные провода прячут в штробу, наружный короб или укладывают под плинтусами.
8. В предварительно подготовленное углубление уложите термодатчик и подключите его к термостату. Головку датчика температуры надо установить в черном секторе нагревателя, на расстоянии не менее 15-20 см от края полотна.

   Установка термодатчика на пленочный пол

9. Подключите термодатчик к регулятору температуры.
10. Проверив правильность всех соединений, подключите термостат к электрической сети и подайте питание на инфракрасные нагреватели. Через несколько минут проверьте работоспособность всех элементов системы.
11. Поверхность пола укройте гидроизоляцией с перехлестом между соседними полосами не менее 20 см. Для лучшей герметичности проклейте стыки скотчем.

Весь процесс от начала и до конца прекрасно показан на следующем видео:

После заключительной стадии монтажа можно приступать к обустройству своими руками финишного покрытия. Помните, что ламинат, паркет и паркетную доску можно укладывать прямо на гидроизоляцию, а под линолеум или ковролин придется соорудить основание из ДВП, фанеры или другого листового материала.

Укладка инфракрасного теплого пола под плитку потребует «мокрой» или «сухой» стяжки. В первом случае применяют специальные смеси для заливки, а во втором используют гипсоволоконный лист. Преимущество последнего в том, что к облицовке пола плиткой можно приступать через сутки после монтажа ГВЛ.У

Монтаж инфракрасного теплого пола своими руками придаст уверенности в собственных силах и позволит сохранить семейный бюджет. Но прежде всего он будет способствовать надежности и долговечности системы напольного обогрева, ведь качество монтажа будет зависеть только от вас.

Монтаж пленочного инфракрасного теплого пола в Ростове-на-Дону

Инфракрасный теплый пол имеет массу преимуществ перед другими системами тёплых полов, отличаясь своей простотой установки и эффективностью обогрева. При этом такая система обогрева считается идеальным вариантом для укладки под ламинат, ковролин или линолеум.

Данная система представляет собой специальную пленку, поперек которой располагаются карбоновые нагреватели, имеющие линейную форму. Управление системой производится с помощью термостата, оснащенного температурным датчиком.

Произведя правильный монтаж пленочного теплого пола, вы можете быть уверены в полной его безопасности, при этом данная система работает совершенно незаметно и бесшумно.

Однако для получения максимально эффективного результата, важен не только правильный монтаж и подключение, но и предварительный расчет мощности пола.  Также в связи с необходимостью наличия дополнительной электрической мощности необходимо грамотно спроектировать все параметры электроснабжения объекта.

Для быстрого решения всех нюансов, связанных с установкой инфракрасного теплого пола, рекомендовано обращаться исключительно к квалифицированным специалистам, имеющих опыт в данном вопросе.

Этапы подключения инфракрасного теплого пола

Доверив установку теплого пола специалистам нашей компании, всего за несколько часов вы получите обустроенный теплый пол в своем помещении. Наша компания осуществляет укладку теплых полов любой конфигурации и сложности в Ростове-на-Дону по самым выгодным ценам в регионе.

Все монтажные работы производятся в строго отведенные сроки и включают в себя следующие этапы:

• составляется схема раскладки пленки, где обозначаются места для термодатчика и термостата;
• определяется место для подключения системы к электросети;
• на очищенной поверхности пола закрепляется теплоотражающий материал;
• разрезают пленку на полосы нужной длины по специальным линиям;
• в соответствии со схемой, выкладывают пленку шинами вниз;
• с помощью соединительных клипс соединяют провода с медными шинами;
• подключают провода к терморегулятору;
• устанавливают и закрепляют датчик температуры под пленку;
• производят контроль всех мест изоляции;
• накрывают систему финишным покрытием.

После произведения всех работ, специалисты компании сразу же выполняют проверку системы и включают теплый пол, чтобы убедится в качественном результате.

Главные преимущества нашей компании

Компания «Сплит Центр» осуществляет профессиональную укладку теплых полов на самом высоком уровне, в строго отведенные сроки. Имея огромный опыт и многочисленное количество удачно реализованных нами проектов, мы уверенно гарантируем самый лучший сервис.

Сотрудники нашей компании постоянно усовершенствуют свои знания, чтобы бы всегда быть в курсе всех инновационных решений. Мы используем только сертифицированное оборудование, что позволяет обеспечить длительный и бесперебойный срок эксплуатации теплого пола. Гарантии на все наши услуги, подтверждаются соответствующими документами.

При возникновении каких-либо вопросов, менеджеры компании с удовольствием предоставят доступную консультацию, подробно ответив на все ваши вопросы.

Как установить теплый пол – своими руками

Установка электрического напольного отопления (или лучистого теплого пола) под силу домовладельцам, которые уверены в своих навыках рукоделия. Даже если вы хотите нанять профессионального электрика, такого как команда Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке напольного отопления требуют только основных инструментов и внимания к деталям.

Плиточные и каменные полы обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплый пол под дерево, ламинат, винил и бамбук.

• Аккумуляторная дрель
• Клеевой пистолет
• Мастерок
• Универсальный нож
• Вольтметр
• Долото
• Сетчатая лента из стекловолокна
• Подложка из цементных плит
• Затирка
• Тепловой мат с защитой GFCI
• Термостат
• Разбавленный строительный раствор
• Двусторонняя лента
• Канал

Как установить теплый пол Этапы

1. Определите, можете ли вы подключить нагревательный мат к существующей розетке или для него требуется выделенный контур.
2. Проверить нагревательные кабели внутри матов с помощью вольтомметра. Этот шаг позволяет убедиться, что изделие не повреждено и что все нагревательные кабели работают эффективно.
3. Подготовьте черновой пол, уложив цементную плиту. №
   1. Мастерком распределите затвердевший раствор и положите сверху цементную плиту. Прикрепите доски шурупами для цементных плит.
4. Выполните пробную установку нагревательных матов. НИКОГДА не режьте, не надрезайте и не перекрещивайте нагревательные кабели.
   1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и светильников. Вы можете разрезать сетчатый мат по мере необходимости, чтобы подогнать кусочки.
5. Подготовьте канавку в цементной плите с помощью долота, чтобы провести силовой кабель, кабелепровод и провода термостата.
6. Вырежьте в стене пазы для силового кабеля.
7. Прикрепите нагревательные маты к полу с помощью двустороннего скотча и клеевого пистолета.
8. Еще раз проверьте нагревательные кабели с помощью вольтомметра.
9. Провода питания рыбы и термостата проходят через две трубы. Нижние концы трубопроводов входят в вырезанные вами пазы.
10. Подсоедините кабелепровод к электрической коробке размером 4 x 4 дюйма, прикрепленной к стенной стойке.
11. Вплетите провода термостата в 12-дюймовый сетчатый мат, не касаясь кабелей.
12. Распределите раствор по мату, убедившись, что он соединяется с основанием из цементных плит.
13. Разместить плитку. Дайте раствору высохнуть.
14. Затирка плитки.
15. Полная проводка термостата и электрическое соединение.

Нужна помощь? Наймите экспертов Oliver

Специализированная команда Oliver Heating & Cooling предоставляет услуги по электроснабжению, отоплению, охлаждению и сантехнике по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать теплые полы, или у вас просто нет времени, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте и убедитесь, что вы находитесь в нашей зоне обслуживания!

Установка мокрого теплого пола | PlumbNation

Если вы подумываете о том, чтобы добавить в свою собственность водяной теплый пол, у вас, вероятно, есть несколько острых вопросов об этой популярной и экономичной системе.

Здесь, в PlumbNation, мы являемся экспертами во всех вопросах сантехники и отопления с 2007 года. В этой статье мы расскажем вам все, что вам нужно знать о мокром напольном отоплении, включая некоторые первоклассные советы по установке. .

Хотите узнать больше? Это все здесь — так что продолжайте читать!

Как работает мокрый теплый пол?

Мокрый теплый пол работает путем распределения теплой воды от котла к контуру полиэтиленовых труб через коллектор. Тепло контролируется и контролируется термостатами, которые помогают поддерживать постоянную температуру во всем здании.

Наряду с традиционными источниками тепла, полы с подогревом могут также использоваться с возобновляемыми источниками энергии, включая солнечные панели.

Более того, они обогревают комнату намного лучше, чем радиатор. Радиаторы нагревают воздух над ними и вокруг них до гораздо более высокой температуры. Это вызывает повышение температуры, в результате чего пол становится самой прохладной частью комнаты. Пол с подогревом обеспечивает отсутствие холодных мест благодаря равномерному распределению тепла — больше не нужно ютиться у батареи после душа!

Вы также можете услышать, что мокрый теплый пол называется:

• Водяной теплый пол
• Теплый водяной пол
• Газовый теплый пол
• Влажные системы

Найм профессионала или установка системы водяного теплого пола самостоятельно

Несмотря на то, что компетентный энтузиаст может самостоятельно установить отопление, это технический проект, требующий хорошего уровня навыков. Это, конечно, работа не для новичка. Настоятельно рекомендуется обратиться за профессиональной консультацией и помощью.

Рекомендуется обсудить проект со специалистом по напольному отоплению, так как он может помочь с планированием установки системы.

Также настоятельно рекомендуется нанять квалифицированного сантехника, так как он правильно проложит трубы и подключит их к котлу.

Кроме того, вам следует обратиться к квалифицированному электрику, имеющему диплом сантехника, сертифицированного по части P или NICEIC, чтобы убедиться, что система правильно подключена к электросети и к датчику на элементах управления отоплением.

Что нужно для установки системы водяного теплого пола

Материалы

Вот некоторые важные материалы, необходимые для установки напольного отопления (UFH):

• Коллектор отопления : Это центральный узел системы, поскольку он распределяет теплую воду по каждой из зон UFH. Они бывают разных размеров, поэтому вам нужно будет найти тот, который подходит для вашего дома.
• Трубы PEX и Трубы AL-PEX : Они могут выдерживать температуры до 95°C, поэтому они легко справляются с температурами, создаваемыми в системе. Они разработаны и гарантированно прослужат не менее 50 лет. Это дает домовладельцу душевное спокойствие, поскольку они имеют высокое качество и построены на века.
• Стяжка : Это тип раствора, обычно используемый для полов. Он имеет гладкую текстуру и обычно изготавливается из мелких песчинок. Эта гладкость делает его идеальным для полов с подогревом, так как последние слои, такие как ковер, ламинат или плитка, могут быть размещены поверх него.

Эти предметы и другие аксессуары для напольного отопления, которые вам понадобятся для установки напольного отопления, можно найти на сайте PlumbNation.

Инструменты

Если вы приступаете к проекту в одиночку или помогаете обученному специалисту, вам понадобятся эти необходимые сантехнические инструменты.

• Труборез : Качественный резак аккуратно разрезает трубу с меньшей вероятностью деформации.
• Зажимы для крепления труб : Используются для крепления трубы при установке поверх теплоизоляции пола.
• Рулетка : необходима при точном измерении расстояния между трубами, так как это поможет равномерно распределить тепло по комнате.
• Инструмент для повторного скругления труб : Используется после обрезания трубопровода. Это гарантирует, что отрезанный конец будет идеально сферическим и что труба будет идеально подходить.

Какой тип изоляции вам нужен для теплого пола?

Изоляция является очень важным аспектом для напольного отопления. Для наиболее эффективного результата его следует устанавливать под трубами отопления, чтобы тепло не уходило вниз. Это означает, что тепло будет подниматься и более эффективно обогревать помещение.

Рекомендуемым материалом является пенополистирол (EPS), популярный и недорогой. Он сделан из шариков пенополистирола. Эти шарики имеют небольшие воздушные карманы, которые на 90% состоят из воздуха, поэтому они очень легкие. Это означает, что он совершенно безопасен и очень эффективен.

Установка систем водяного теплого пола

Шаг 1: Очистка основания

Перед укладкой труб отопления рекомендуется тщательно очистить основание. Причина этого в том, что, несмотря на то, что трубы очень прочные, очистка пола избавит их от любых острых предметов или краев, которые потенциально могут их повредить.

Вы также должны положить влагонепроницаемую мембрану, так как это поможет предотвратить появление сырости и остановит любую коррозию.

Шаг 2: Укладка теплоизоляции пола

Укладка теплоизоляции пола жизненно важна для того, чтобы сделать отопление максимально рентабельным и выгодным.

Убедитесь, что доски установлены аккуратно, а швы проклеены. Тепло поднимается вверх, поэтому под полом теряется лишь минимальное количество тепла.

Шаг 3: Установка коллектора

Сначала необходимо установить коллектор, так как это то, к чему подсоединяется контур трубы в конкретном помещении. Вам нужно будет найти подходящее место и прикрепить его к достаточно прочной стене, чтобы выдержать как сам коллектор, так и соединительные трубы.

Убедитесь, что трубы напольного отопления подсоединены к стороне подачи коллектора; это будет отмечено стрелкой.

Шаг 4: Укладка трубы

Затем трубу можно установить, протянув ее из коллектора в самую дальнюю часть помещения и обратно. Убедитесь, что расстояние между каждым отрезком трубопровода является правильным. 20 см между каждым прогоном будет достаточно. Расстояние между прогонами имеет важное значение, поскольку оно позволяет равномерно распределять тепло.

Для больших комнат вам понадобится несколько петель трубопровода, чтобы покрыть всю поверхность пола. После укладки трубы убедитесь, что она надежно закреплена.

Этап 5. Испытание под давлением

Проверьте давление в системе на наличие утечек в коллекторе, трубопроводе или соединениях.

Этап 6: Укладка стяжки

Система должна находиться под давлением во время укладки стяжки и во время ее высыхания. Это предотвратит его слишком плотное прилегание к трубопроводу.

Шаг 7: Подсоедините насос котла и термостат

Подсоедините коллектор к насосу котла и дважды проверьте правильность работы системы. Прочтите наше руководство по требованиям к котлам с подогревом пола, если вам нужны дополнительные сведения о том, какие котлы работают с UFH. Наконец, подключите термостат к системе теплого пола.

Сколько времени занимает установка системы водяного теплого пола?

Это во многом зависит как от размера, так и от простоты установки. Как правило, большинство проектов занимает от одного до двух дней. Большие дома или коммерческие установки могут занять до пяти дней.

Время, необходимое для этого, также зависит от того, насколько легко получить доступ к месту, где будет установлен теплый пол. Если дом пустой, на установку уйдет меньше времени, чем если он занят.

Ориентировочная стоимость системы напольного отопления

Стоимость отопления зависит от нескольких факторов, в том числе от размера вашего дома, возраста имущества, количества комнат, в которых вы обустраиваете, и типа установки напольного отопления. получающий.

В среднем вы можете заплатить от 500 до 8000 фунтов стерлингов за установку систем подогрева пола.

Как выбрать квалифицированного установщика водяного теплого пола

Если вы хотите, чтобы профессионал выполнил работу, многие зарегистрированные и квалифицированные установщики доступны по всей Великобритании, которые выполнят установку для вас.

Быстрый поиск в Интернете — это все, что вам нужно, чтобы найти зарегистрированных установщиков в вашем районе, которые помогут спланировать и установить систему максимально безопасно и эффективно. Очень важно провести исследование, чтобы найти лучший установщик для вас. Помните, что если цена выглядит слишком хорошо, чтобы быть правдой, скорее всего, так оно и есть.

Сравните цены и отзывы, чтобы убедиться, что вы получаете лучший установщик. Не рискуйте переплачивать за ремонт теплого пола!

Часто задаваемые вопросы

Какой тип напольного покрытия лучше всего подходит для систем водяного теплого пола?

Преимущество напольного отопления заключается в том, что оно подходит для самых разных поверхностей, таких как ковры, винил, дерево и ламинат.

Однако наиболее эффективными типами напольных покрытий являются твердые поверхности, такие как камень, керамическая плитка или бетонные полы. Они обладают наибольшей теплопроводностью и обеспечивают наилучшую теплопередачу.

Дорого ли включать мокрый теплый пол?

Одно из существенных преимуществ мокрых полов с подогревом заключается в том, что они могут сэкономить деньги в долгосрочной перспективе, делая дом энергоэффективным.

Работают при низкой температуре воды, снижая потребление энергии и расходы на отопление.

Как долго служит система водяного теплого пола?

Чтобы соответствовать отраслевому стандарту DIN 4726, трубопроводы, используемые в системе, должны иметь расчетный срок службы не менее 50 лет.

Однако возможно, что некоторые системы могут прослужить более 100 лет при надлежащем обслуживании.

Нуждается ли в обслуживании система водяного теплого пола?

Поскольку система отопления практически не требует технического обслуживания, рекомендуется ежегодное обслуживание. Обслуживание позволяет профессионалу проверить и устранить любые признаки неисправности.

Они также могут дать домовладельцам советы о том, как повысить эффективность отопления.

Как обнаружить протечку в системе мокрого теплого пола?

Существует ряд методов, которые вы или обученный специалист можете использовать для обнаружения утечек в системе.

Во-первых, рекомендуется провести визуальную проверку и убедиться, что утечка может быть обнаружена человеческим глазом. Если это невозможно, то многие компании имеют доступ к тепловизору, который позволяет им обнаруживать любые существенные изменения температуры, которые могут указать им на источник утечки.

Другим используемым методом является индикаторный газ. Это безвредное вещество проходит через систему. Если какие-либо утечки, это укажет, откуда происходит утечка.

Сохраните тепло в доме с помощью водяного теплого пола

Водяные теплые полы могут стать выгодным и экономичным дополнением к вашему дому.
