Монтаж теплых водяных полов в бетонной стяжке видео: Технология монтажа водяного теплого пола

Чем залить теплый водяной пол

Теплый пол – это возможность обеспечить максимальный комфорт в доме. Благодаря такой системе, можно легко контролировать температуру в помещении и не зависеть от центрального отопления. Но для этого монтаж должен быть проведен с полным соблюдением технологии, а все материалы грамотно подобраны. Одним из важнейших моментов является устройство защитного верхнего слоя над трубами отопления. Изучив, как и чем залить теплый водяной пол, можно приступать к работе.

Чем залить теплый водяной пол

Содержание

1. Чем можно заливать пол
2. Бетонная стяжка
3. Полусухая стяжка
4. Самовыравнивающиеся смеси
5. Как залить бетонную стяжку
6. Изготовление полусухой стяжки
7. Самовыравнивающаяся стяжка
8. Видео – Чем залить теплый водяной пол

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания. Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки.

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий.

По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающи

еся смесиНаливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. СхемаСхема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото – деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа

яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойства	Полусухая стяжка	Мокрая стяжка	Самовыравнивающаяся стяжка
Минимальная толщина	35 мм	30 мм	20 мм
Усадка	0,2 мм/м2	1 мм/ м2	2 мм/м2
Прочность	от 150 кг/см2	110 кг/см2	350 кг/см2
Набор прочности для хождения	24 часа	48 часов	3 часа
Время высыхания	7 суток	28 суток	от 7 суток

Видео – Чем залить теплый водяной пол

Какое покрытие лучше для теплого водяного пола? Ищите ответ здесь!

Теплый пол давно стал синонимом комфорта в доме. Он поможет справиться с сыростью, обеспечит приятное передвижение по помещениям. Однако он должен быть не только приятным при ходьбе, но и полностью безопасным. А значит, к выбору оборудования и самой финишной отделки нужно относиться внимательно. Какое покрытие лучше для теплого водяного пола?

Какое покрытие лучше для теплого водяного пола

Содержание статьи

• 1 Устройство систем водяного тёплого пола
• 2 Теплопроводность напольных покрытий
• 3 Использование керамических покрытий
  • 3.1 Цены на популярные виды напольной плитки
• 4 Отделка водяного пола деревянным покрытием
  • 4.1 Цены на инженерную доску
• 5 Ламинат
  • 5.1 Цены на ламинат «Таркетт»
• 6 Линолеум на теплый пол
• 7 Как выбрать покрытие?
  • 7. 1 Видео – Покрытия для теплых полов
• 8 Делаем водяной теплый пол
  • 8.1 Калькулятор длины контура труб теплого пола
  • 8.2 Видео – Теплый пол под ламинат
  • 8.3 Видео – Монтаж водяного теплого пола

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

   Зачем нужно изолировать теплый пол?

4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

   Труба для водяного теплого пола

7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

На заметку! При необходимости довольно быстро можно остудить только популярный сейчас инфракрасный пол. Пол на воде остывает долго.

Принцип работы ИК пола

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Совет! Решить проблему с мощностью подогрева просто – достаточно купить более мощные нагреватели; также труба укладывается с более частым шагом. Под плитку приобретаются нагреватели с показателем мощности не менее 200 Вт/м².

Напольное покрытие на теплый пол

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол под плитку

На заметку! В детскую комнату такое покрытие устанавливать не рекомендуется, однако в ванной комнате или кухне, а также в коридоре керамическая плитка будет наиболее оптимальным вариантом.

В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.

Плитка поверх теплого пола

Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры. Рекомендуется при выборе материала обратить внимание на следующие показатели.

1. Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
2. Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.

   Характеристики напольной плитки

3. Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
4. Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.

Теплый пол под плитку

Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности.

Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки. Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола.

Укладка теплого водяного пола под плитку

Цены на популярные виды напольной плитки

плитка напольная

Отделка водяного пола деревянным покрытием

Натуральные полы из дерева имеют отменные показатели экологичности. Они приятны на ощупь и долговечны, что стало причиной их высокой популярности. Однако это не самый хороший вариант для водяного пола – основание из дерева не рекомендуется нагревать свыше +27 градусов. В противном случае оно будет рассыхаться. В целом, использовать такой вид покрытия на системе водяного подогрева можно, но важно внимательно следить за показателями температуры – полы не должны работать на всю мощность.

Водяной теплый пол под деревянное напольное покрытие

То же можно сказать и в отношении инженерной и паркетной досок. Кстати, последняя может укладываться только плавающим способом. Лучше использовать паркетную доску толщиной 4 мм и имеющей масляное, а не лаковое покрытие. Инженерная доска не должна быть толще 16 мм, в противном случае она будет долго греться.

Инженерная доска — особенности

На заметку! Покрытие из дерева обладает низкими показателями теплопроводности, а значит, снизит эффективность самих нагревательных систем. Деревянный пол может невольно послужить барьером для поступления тепловой энергии в помещение.

Деревянный пол, установленный на водяную систему подогрева, может доставить немало хлопот в осенний или весенний период. Из-за резких скачков влажности и температуры покрытие начнет деформироваться, могут появиться щели.

Для покрытия, укладываемого на водяной теплый пол, лучше использовать древесину, полученную из экзотических пород деревьев. Такие материалы отличаются более высокими показателями устойчивости к влажности, не склонны к усадке и обладают отличной теплопроводностью по сравнению с другими породами. Это могут быть тик, палисандр. Но стоимость древесины этих деревьев достаточно высока.

Монтаж теплого водяного пола

На заметку! Доски, из которых будет создаваться пол, не должны быть толстыми, иначе тепло будет плохо проникать в помещение. Однако оптимальный вариант подогрева деревянных напольных покрытий – это инфракрасные полы.

Цены на инженерную доску

инженерная доска

Ламинат

К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.

Теплый пол под ламинат

Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется. Чаще всего ламинат все же укладывается на ИК пленочный пол.

Внимание! Дешевый ламинат использовать на теплых полах нельзя, а также нельзя нагревать ламели чересчур сильно. Это связано с тем, что материал способен при высокой температуре выделять в окружающую среду формальдегид – опасный канцероген. Таким образом, воздух в помещении становится небезопасным для здоровья. Симптомы отравления формальдегидом – головные боли, тошнота, кашель и т. д. Ламинат с наименьшим содержанием формальдегида маркируется обозначениями Е1 и Е0.

Цены на ламинат «Таркетт»

ламинат таркетт

Линолеум на теплый пол

Этот тип покрытия – также один из самых популярных видов отделки. Используется он довольно часто, но можно ли укладывать его на теплые водяные полы? Итак, для укладки на систему подогрева можно использовать только натуральные линолеумы (мармолеумы) либо изготовленные из ПВХ (виниловые). Второй тип – более дешевый вариант.

Линолеум

При этом на линолеуме не должно быть утеплителя, так как показатель теплопроводности у такого материала довольно низок. Да и в целом линолеум следует выбирать с минимальной толщиной.

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

• покрытия, созданные на основе бамбукового сырья;
• некачественный и толстый линолеум;
• паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин. Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов. Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Видео – Покрытия для теплых полов

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

Сверление отверстий для «грибков»

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

Сверление отверстий под крепежи

Фиксация армирующей сетки

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Установленный коллектор теплого пола

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

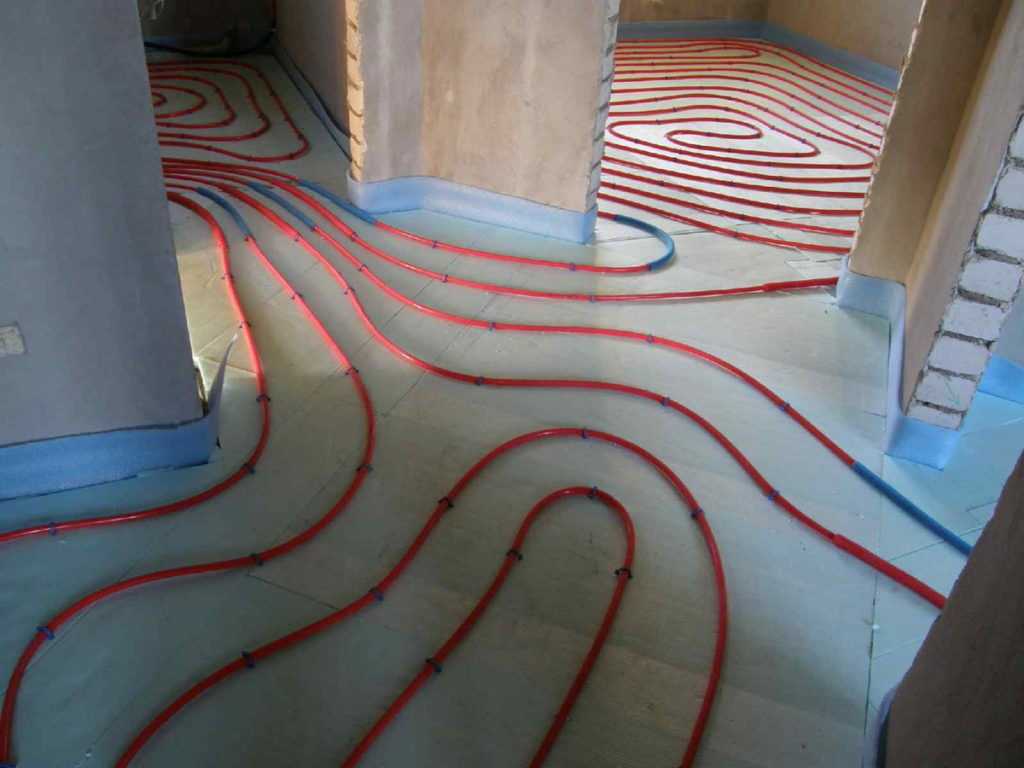

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Перейти к расчётам



Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня. Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см.

Установлены маяки

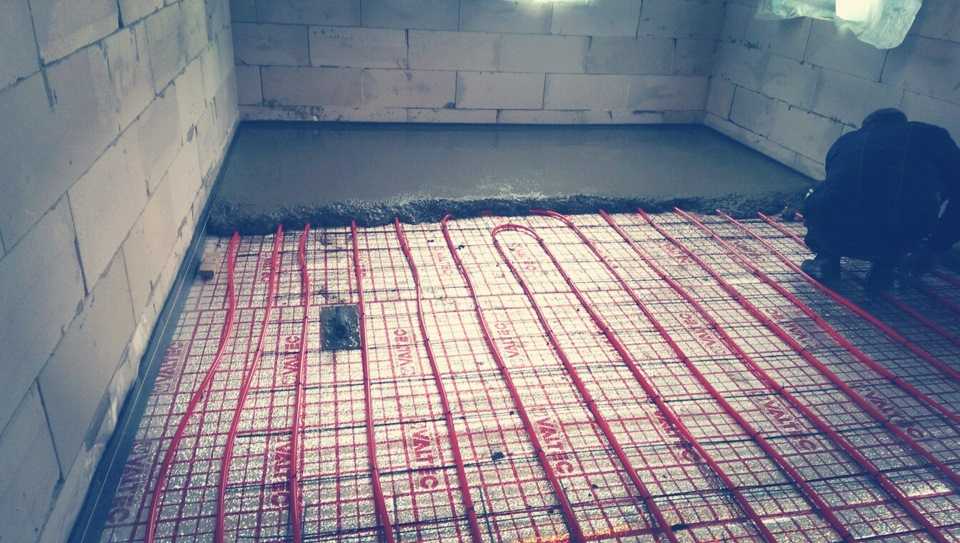

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Заливается стяжка

СНиП 2.03.13-88. Полы. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.03.13-88

Видео – Теплый пол под ламинат

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

Бетонные плиты для заливки и отделки

Отличный способ просмотреть и понять свой проект строительства или ремонта, прежде чем приступить к работе. Узнайте обо всем, что вам нужно знать, посмотрев видео ниже.

Инструкции по проекту

При работе с продуктами на основе цемента всегда надевайте защитные очки и водонепроницаемые перчатки.

Шаг 1
Перед установкой бетонных форм:

• Соберите форму из пиломатериалов 2×4 или 2×6 и закрепите ее с помощью деревянных кольев и шурупов.
• Выкопать участок плиты на глубину около 7 дюймов, оставив 3 дюйма для гравийного основания и 4 дюйма для бетона.

Этап 2
Проверьте формы на уровень (¼ дюйма на каждые 12 футов достаточно для стока дождя). Формы патио и тротуаров должны иметь равномерный уклон от строений.

Этап 3
Равномерно распределите от 3 до 4 дюймов универсального гравия QUIKRETE, а затем выровняйте гравий.

Шаг 4
Уплотните гравийную основу с помощью трамбовки.

СОВЕТ: прочное основание поможет предотвратить эрозию и осадку плиты.

Этап 5
Смочите гравийную основу с помощью садового шланга, чтобы предотвратить растрескивание при усадке, особенно при высоких температурах.

Шаг 6
Залить бетонную смесь в равномерно расположенные отводы; верхняя часть бетонных насыпей должна быть примерно на 2-3 дюйма выше формы перед выравниванием.

Шаг 7
Равномерно закрепите и распределите бетон мотыгой. Поверхность бетона должна быть относительно ровной и немного выше формы.

Шаг 8
Выровняйте бетонную стяжку, используя прямую 2×4, перемещая доску вперед и назад по поверхности бетона пилящим движением, чтобы удалить излишки бетона и сгладить поверхность.

Шаг 9
Добавьте бетон в любые низкие участки и уровень стяжки.

Шаг 10
Когда бетон потеряет свой блеск, разгладьте бетонную поверхность деревянной теркой дугообразными движениями.
ПРИМЕЧАНИЕ: используйте метлу с жесткой щетиной, чтобы создать нескользящую поверхность щетки (все движения щетки должны выполняться в одном направлении).

Шаг 11
Вырежьте контрольные швы с помощью желоба и поверочной линейки (для плиты толщиной 4 дюйма потребуются контрольные швы минимум через каждые 10 футов в каждом направлении).

ПРИМЕЧАНИЕ: контрольные швы должны быть вырезаны минимум на ¼ глубины плиты.

Шаг 12
Используйте инструмент для обработки кромок, чтобы закрепить и придать форму краям плиты. Для получения гладкой поверхности необходимо сделать несколько проходов в каждом направлении.

Шаг 13
Свежеуложенный бетон должен быть отвержден водой в течение как минимум 3-5 дней с помощью мелкодисперсного водяного тумана.

СОВЕТ: отверждение водой можно исключить, нанеся QUIKRETE Acrylic Concretic Cure & Seal сразу после отделки бетона. Acrylic Cure & Seal можно наносить валиком, садовым распылителем или кистью.

Список покупок

• 80 фунтов Трещиностойкая бетонная смесь QUIKRETE
  Или
  Бетонная смесь QUIKRETE 80 фунтов
  Или
  Бетонная смесь QUIKRETE 5000 80 фунтов
• Универсальный гравий QUIKRETE 50 фунтов
• Gal QUIKRETE Acrylic Concrete Cure & seal
• Опалубочные доски 2×4 или 2×6
• Деревянные колья
• Гвозди
• Молоток
• Уровень
• Затирочный шпатель
• Деревянная терка
• Кромочный инструмент
• Щетка для отделки
• Линия Мейсона
• Мотыга для смешивания
• Пластиковая ванна для смешивания или тачка
• Рулетка
• Лопата
• Ведро на 5 галлонов (дополнительно)
• 10 унций QUIKRETE Liquid Cement Color (дополнительно)
• Мерная ведро
• Перчатки
• Защитные очки



Похожие проекты

• Как сделать патио из бетона
• Заливка бетонной плиты тротуара

Дегтярная стяжка Установка деревянного пола

Стяжки (также известные как шпалы) представляют собой габаритные деревянные доски, которые укладываются или встраиваются в основание. Они укладываются перпендикулярно готовому полу либо краем, либо плоской стороной вниз, обеспечивая поверхность для прибивания деревянного пола.

Метод укладки гудрона и стяжек очень уникален и зависит от региона, в котором он применяется. Этот метод установки наиболее распространен в штатах побережья Мексиканского залива, особенно от Хьюстона, штат Техас, до районов Батон-Руж и Нового Орлеана в Луизиане.

Метод укладки деревянного пола с использованием горячего битумного клея и стяжки стал популярным в 1945 году, когда после Второй мировой войны строители начали строить дома на грунте и под землей с фундаментом из бетонных плит. Высокий уровень влажности в этих районах нуждался в системе, которая не позволяла бы почвенной влаге проникать в дом.

За годы работы мы обнаружили множество преимуществ использования клея на основе горячей смолы для укладки паркета. Он обеспечивает прочное сцепление с бетоном, обладает отличными гидроизоляционными свойствами, защищает от проникновения пара, поглощает шум для звукоизоляции и остается гибким, позволяя напольному покрытию расширяться и сжиматься при сезонных изменениях влажности. Еще одним большим преимуществом этой системы является то, что метод установки смолы и стяжки для полов из твердой древесины имеет проверенную репутацию.

Установка горячего гудрона и стяжки проста и безопасна, если она проводится монтажниками, прошедшими надлежащее обучение. Горячая смола, используемая в этом методе укладки, представляет собой смесь выбранных битумных материалов, содержащих нехлорированные растворители, специально разработанную для этого применения (не кровельную смолу) и произведенную в Хьюстоне, штат Техас. В Руководстве по укладке деревянных полов NWFA также признается использование любого эластомерного клея для деревянных полов вместо горячей смолы, но в целях описания того, к чему мы привыкли в районе Хьюстона, я буду иметь в виду только горячую смолу.

При нанесении горячего дегтярного клея поверхности должны быть чистыми и сухими. Смола следует нагревать в открытом и хорошо проветриваемом помещении, пока она не превратится в жидкость (приблизительно 325-360°F/163-177°C). Затем эту горячую смолу выливают на плиту и распределяют с приблизительной скоростью покрытия 20 квадратных футов на галлон с помощью зубчатых граблей или ракеля с зубьями шириной примерно 1 дюйм и расстоянием ¼ дюйма друг от друга.

Полы должны быть чистыми, прямыми и сухими. Материал для стяжки, уложенный горизонтально, обычно представляет собой пиломатериал размером 2 x 4 дюйма или 1 дюйм x 4 дюйма, изготовленный из сосны, пихты Дугласа, высокопроизводительной OSB 23/32 или фанеры, разрезанной до ширины 3 ½ дюйма. Стяжки должны быть высушены в печи. При использовании материала, обработанного давлением, используйте только материал, высушенный после обработки в печи (KDAT). Материал стяжки должен соответствовать ожидаемым условиям эксплуатации и соответствовать требованиям к температуре и влажности (ЭМС) укладываемого поверх него пола. Стяжки должны быть обрезаны примерно до 24 дюймов в длину и уложены ровно через 15-20 минут после нанесения горячей смолы.

Стяжка должна укладываться под углом 90° к полу. Стяжки должны располагаться параллельно друг другу, а стыки располагаться в шахматном порядке, что легко достигается чередованием полных и половинчатых деталей на начальной стене. Стяжки/шпалы и черновой пол должны иметь пространство для расширения не менее 3/4 дюйма на всех вертикальных препятствиях.

Содержание влаги в любом материале стяжки/шпалы не должно отличаться более чем на 2 процента от содержания влаги в дощатом настиле (шириной более 3 дюймов) и не более чем на 4 процента по сравнению с полосовым настилом (шириной 3 дюйма или менее). Проверьте влажность стяжек/шпал с помощью измерителя влажности древесины, настроенного на соответствующую настройку породы для тестируемой древесины.

Метод укладки с использованием гудрона и стяжек наиболее распространен в штатах побережья Мексиканского залива.

Фотографии предоставлены NWFA

Проверьте плоскостность стяжек с помощью поверочной линейки длиной 8–10 футов. Все стяжки должны соприкасаться с линейкой. Отшлифуйте или выровняйте высокие участки стяжек/шпал, чтобы добиться допуска на плоскостность там, где поверочная линейка полностью соприкасается со всеми стяжками/шпильками. Замените низкие стяжки/шпалы или проложите низкие участки стяжки/шпал прокладочным материалом, который не повлияет на проникновение крепежных элементов пола в
стяжка/шп.

Непосредственно на стяжки можно устанавливать только цельные или специально разработанные шпунтованные плиты толщиной 3/4 дюйма. При укладке полов толщиной ¾ дюйма на стяжки шириной до 3 ¼ дюймов следует размещать в среднем на расстоянии 3 ½ дюйма друг от друга, чтобы обеспечить приблизительно 50-процентное покрытие основания пола. При укладке настила ¾ дюйма шириной от 3 ¼ дюйма до 5 дюймов стяжки должны располагаться на расстоянии в среднем 1 дюйм друг от друга, чтобы обеспечить приблизительно 90-процентное покрытие основания пола. Мы называем это 90-процентным покрытием укладкой сплошной стяжки. Используйте половицы только такой длины, которые охватывают две или более стяжки/шпалы.

Широкие дощатые полы шириной более 5 дюймов не должны укладываться непосредственно на стяжки/шпалы. Напольное покрытие из широких досок потребует установки основания из деревянных панелей толщиной не менее 23/32 дюйма поверх стяжек/шпал.

«Почему система горячей смолы и стяжки популярна только в районе Хьюстона… Я думаю, это просто региональная особенность».

Метод укладки деревянного пола методом горячей смолы и стяжки почти исключительно используется в Хьюстоне и прилегающих районах южного Техаса и южной Луизианы. Наш чрезвычайно влажный климат и высокий уровень грунтовых вод делают эту систему очень эффективной.

Мы установили пол из белого дуба с использованием горячей смолы и системы стяжки/шпал для моего друга в Сан-Антонио, штат Техас, примерно в 200 милях от Хьюстона. Его строитель, архитектор и дизайнер понятия не имели, что мы делаем, так как никогда раньше не видели эту систему. После того, как мы завершили проект, они спросили: «Почему система горячей смолы и стяжки популярна только в районе Хьюстона?» Мой ответ был: «Я не знаю!» На самом деле нет никаких причин, по которым систему горячей смолы и стяжки нельзя было бы использовать на бетонных плитах во многих регионах страны; Я думаю, это просто региональное явление.
