Монтаж инфракрасного теплого пола

В предыдущей статье мы рассмотрели основные моменты, которые следует знать, планируя самостоятельный монтаж теплого пола водяного типа. Этот вид работ требует основательного подхода и наличия навыков проведения ремонтных работ, а также дополнительных расходов на сопутствующие материалы – как минимум, на бетонную стяжку и арматурную сетку. Если в таком вопросе, как выбор и монтаж теплого пола, цена для вас является одним из решающих факторов, рекомендуем рассмотреть установку электрического теплого пола.

Теплые полы, работающие от электросети, разделяются на 3 типа: полы с кабельным нагревом, теплые полы с использованием нагревательных электрических матов и полы на основе греющей инфракрасной пленки.

Последний метод особенно популярен – он подходит для капризных и теплочувствительных покрытий (ламинат, паркет, ковролин, линолеум), не требует обустройства бетонной стяжки и применения клея. Кроме того, это самый доступный на сегодняшний день тип теплого пола – по сравнению с водяным теплым полом расходы на материалы и монтаж минимальны.

К преимуществам данной технологии, помимо стоимости, можно отнести легкость и скорость установки – всего несколько часов (с учетом укладки финишного покрытия), и ваш теплый пол готов к эксплуатации. Инфракрасная технология создает благоприятный микроклимат, обеспечивает ионизацию воздуха и антиаллергенный эффект и абсолютно безопасна для здоровья.

Если вы выбираете инфракрасный пол, монтаж осуществляется «сухим» способом – вы сможете избежать образования грязи и пыли, и последующей утомительной уборки. Эта работа под силу даже людям, не имеющим серьезного опыта ремонтных работ – для подготовки достаточно поискать инструкции в Интернете по запросам, вроде инфракрасный теплый пол монтаж видео.

Последовательность работ при монтаже инфракрасного пола будет следующей:

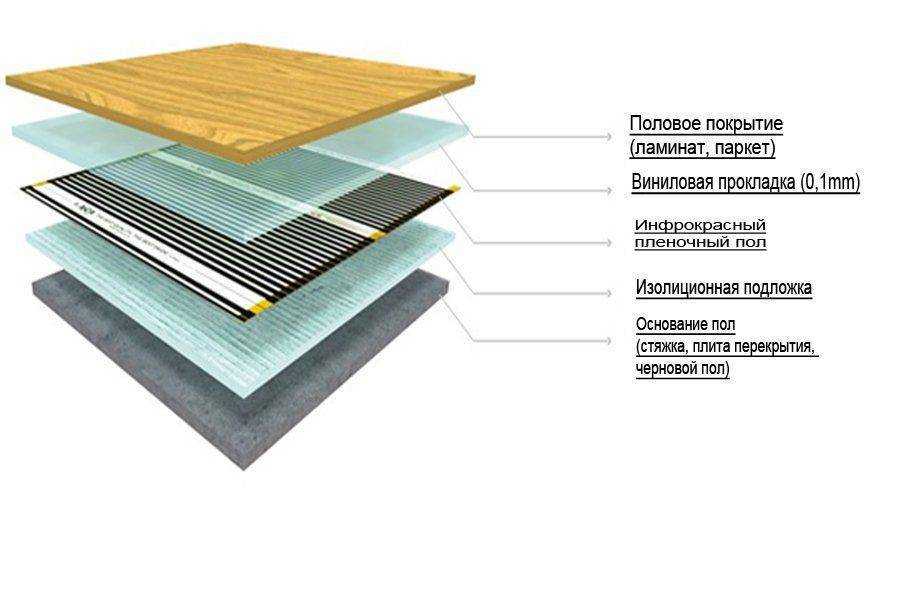

1. Поверх имеющейся стяжки укладывается слой утеплителя из полиэтилена или изолона с фольгированной теплоотражающей поверхностью для термоизоляции.
2. Монтаж инфракрасной пленки провести достаточно легко: пленка инфракрасного пола с углеродосодержащими полимерами просто расстилается поверх теплоизоляции. Ведущие производители выпускают пленочные листы, которые можно разрезать, поэтому вы легко сможете покрыть нагревательной пленкой помещение любого размера и конфигурации.
3. На стену крепится коробка регулятора, от которой по штробе до пола прокладывается гофрированная труба, внутри которой закрепляется термодатчик. Контактный кабель крепится с помощью зажимов к медной шине по краю нагревательной пленки. Все места подключения провода к термопленке покрываются листами битумной изоляции, которые обычно идут в комплекте.
4. На данном этапе важно убедиться, что все провода от сети до регулятора и от регулятора до контактных зажимов на пленке подходят по длине, и проводят ток без сбоев и замыканий. После проверки необходимо обесточить систему и снять регулятор до завершения укладки финишного напольного покрытия.
5. Перед финишным покрытием может использоваться дополнительная гидроизоляция, а если вы планируете использовать мягкие материалы для пола (ковролин, линолеум), поверх пленки потребуется настил ДВП или фанеры.
6. На последнем этапе укладывается линолеум, ламинат или другое выбранное вами покрытие, и все элементы системы теплого пола подключаются к регулятору и сети. Важно учитывать, что инфракрасные полы не следует использовать под напольную плитку и керамогранит.

Компания «ЛЭП» предлагает широкий ассортимент комплектов и сопутствующих материалов для инфракрасного пола от ведущих производителей с доставкой и установкой. Гарантируем быстрый и качественный монтаж всех видов теплых полов по самым низким ценам в Санкт-Петербурге и Ленинградской области.

Поделиться

Возврат к списку

Монтаж инфракрасного плёночного теплого пола под плитку, установка инфракрасного теплого пола своими руками

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Содержание

• Инфракрасный теплый пол под плитку
• Монтаж инфракрасного пола под ламинат

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

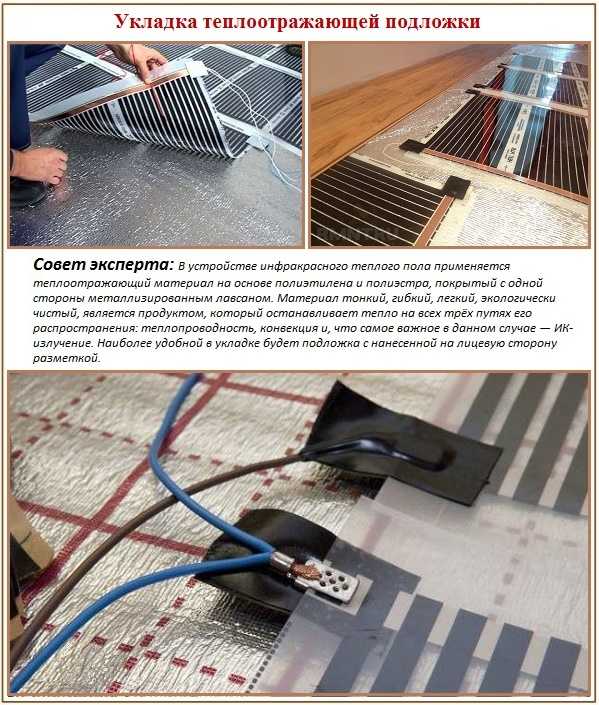

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

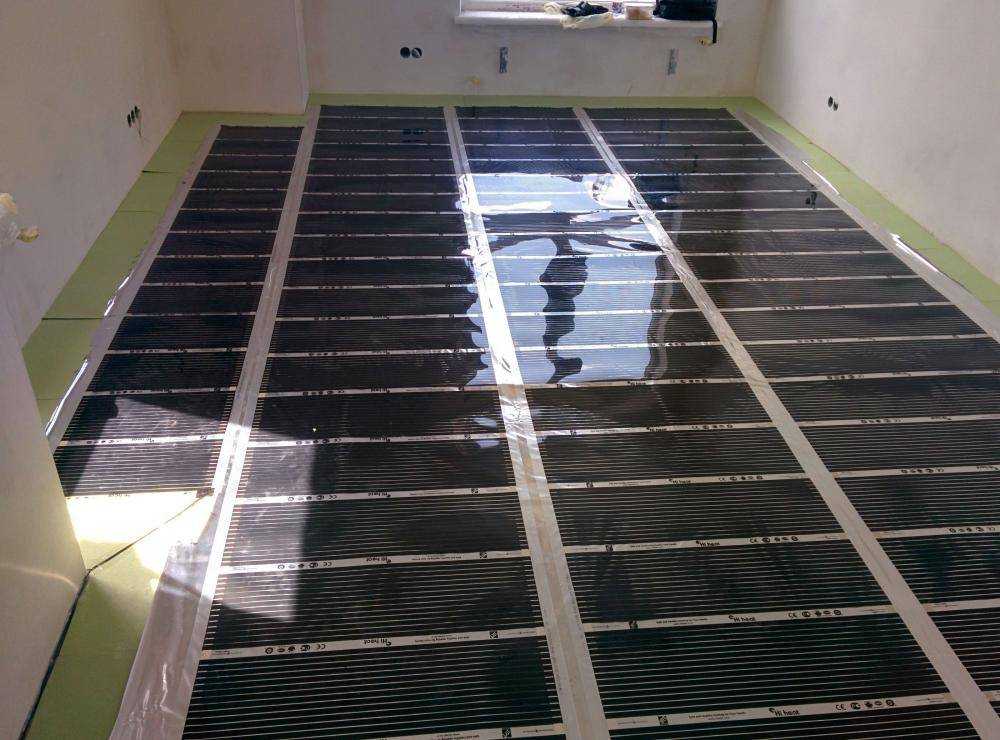

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

4. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

5. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

6. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
   • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
   • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

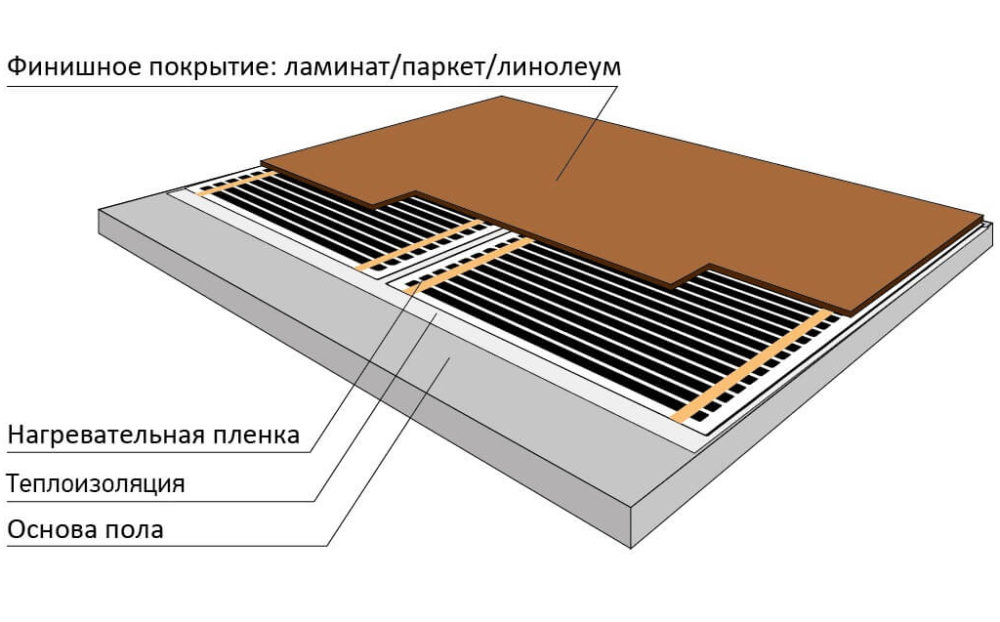

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

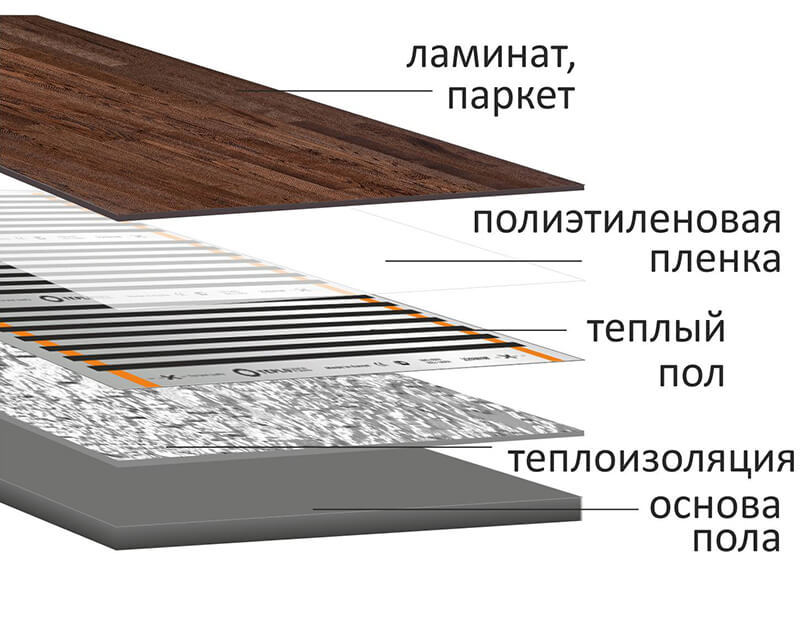

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Ваше имя:

Ваш e-mail:

Комментарий:

Монтаж инфракрасного теплого пола своими руками: фото, видео

• Особенности системы
• Выбор мощности теплого пола
• Самостоятельный монтаж теплого пола
• Подготовка к установке ИК пола
• Монтаж пола своими руками
• вывод

Удачным решением уюта и тепла во всем в квартире и доме в последние годы стала установка инфракрасного теплого пола своими руками. Этот тип установки отопления привлекает простотой и хорошими эксплуатационными характеристиками. И на самом деле, для самостоятельной установки лучистого пола потребуется немного знаний и времени, а для этого необходимо знать ряд нюансов работы.

Особенности системы

Этот тип теплого пола (ИК) Представляет собой пленку в сочетании с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И этот вид быстро завоевал популярность, благодаря своим преимуществам, среди которых:

1. Простота установки.
2. Возможность устройства любого покрытия под.
3. Прочность.
4. Защита здоровья человека.
5. Пожарная безопасность.

И это не система льгот. Среди недостатков обычно выделяют лишь относительно высокую стоимость и небольшой вред от облучения (при неправильном выборе).

Также при покупке следует учитывать некоторые нюансы:

1. Инфракрасная пленка не подходит для размещения мебели или элементов декора.
2. Заранее спланированная аранжировка фильма и проводка.
3. также учтено, что в месте установки датчика температуры не должно быть сквозняков и других факторов, локально изменяющих температуру.

Выбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо выбрать нужную мощность, то есть в зависимости от площади покрытия. А сделать это достаточно просто следующим образом:

1. Перед покупкой такого пола необходимо рассчитать необходимую площадь. В частности, расчету подлежат помещения, где не будет мебели или будут стоять небольшие предметы домашнего обихода.
2. При активной площади 20 квадратных метров выбрана система питания 220 Вт на метр.
3. следует брать менее мощную систему для больших площадей.
4. Рекомендуемый доверенный советник, который поможет вам с выбором системы.

Также при покупке следует обратить внимание на проводку, и учитывать при этом следующие факторы:

1. Провода для подключения толщина пленки должна быть не менее 1,5 миллиметра, лучше всего 2-2, 5 мм.
2. Рекомендуется использовать многожильный медный провод, учитывая, что нагревательные каналы также изготовлены из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как самостоятельно установить теплый инфркрасный пол. И здесь следует различать два этапа работ, в частности:

1. Подготовка основания.
2. Пленки монтажные.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК-пола

Подготовка осуществляется всего за несколько процессов, а всего их проводится, следуя приведенным ниже инструкциям:

1. Перед укладкой пол необходимо тщательно очистить. Полностью демонтировать строе покрытие, при необходимости провести выравнивание пола (стяжка или наливной пол, если имеется отклонение более 3 миллиметров). О том, как это сделать, читайте в других наших материалах.
2. Следующий этап — ниша для доработки термостата. В частности, начиная от места установки, с помощью перфоратора или штробирующего оборудования необходимо опломбировать штробу до места установки термостата. А также выполнить вскрытие для установки.
3. Очень важно сделать это в первую очередь, до завершения работ по удалению мусора и пыли.
4. Далее на ближайшей точке электропроводки необходимо провести место подачи (не забудьте предварительно отключить систему).
5. Затем теплоизоляционная обшивка напольного покрытия. Вы можете подобрать светоотражающий материал или нет. Главным фактором здесь становится толщина утеплителя 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для прокладки проводов. Усадочные листы утеплителя приклеиваются на обычный скотч. В случае решения приобрести отражающие листы, не используйте защитную фольгу, так как это некачественный материал.
6. В основном выбор теплоизоляции зависит от того, что будет лежать поверх инфракрасной пленки. Если ламинат, линолеум или ковролин – следует подложить пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом обучение закончено, и можно переходить к установке системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Выполняется по следующим технологиям::

1. Начинается кладка с дальнего конца стены, где будет установлен термостат. Таким образом значительно сэкономится расход проволоки.
2. Отступая от стен 10-20 сантиметров, в случае с нагревательными элементами (обогревателями, каминами) их отступают на метр.
3. Длину полоски пленки можно регулировать, просто разрезая ее по специальной разделительной полосе, по разметке производителя, или между отдельными нагревательными полосками. Важно учитывать, что резать можно только светлые участки, проходящие между черными полосами нагревателей.
4. Необходимо изолировать обрезанную сторону. Для этого подойдет обычный монтажный скотч. Если пленка разрезается в грунте, указанном производителем, то изолируются только коллекторы (медные полоски по бокам). Если разрез проходит между отдельными нагревательными полосами, то край изолируется по всей ширине. полосы пленки не должны перекрываться или заходить друг на друга.
5. Пленка укладывается встык, после чего фиксируется скотчем между а. В настоящее время места крепления проводов остаются открытыми.
6. Непосредственно укладка ведется вниз медными обогревателями.
7. Также стоит отметить, что сегменты имеют открытые медные участки, в местах среза, которые также необходимо изолировать, иначе пол может прогореть при протечке. Для изоляции хорошо подходит битумная пленка, на которую легко наклеивать данные участки.
8. После этого прикрепите пленку к утеплителю с помощью скотча. Важно при этом оставить открытые участки для подключения.
9. Следующим шагом будет установка клемм для проводов. они соединены с оголенными участками на пленке. Важным фактором является то, что зажимы должны быть вставлены между лентой и пленкой, а не прижимным контактом. Это связано с тем, что велик риск повреждения пленки, соответственно нарушения функционирования пола.
10. После того, как вставлены клипсы, приходит время проводки. Его лучше укладывать в специально изготовленную штробу. Или вы можете получить внешнюю проводку. Предпочтительно использовать медную проволоку диаметром 2 – 4 мм. Закрепите провод в контактных клеммах, а сами установите зажимы на медную токосъемную планку.

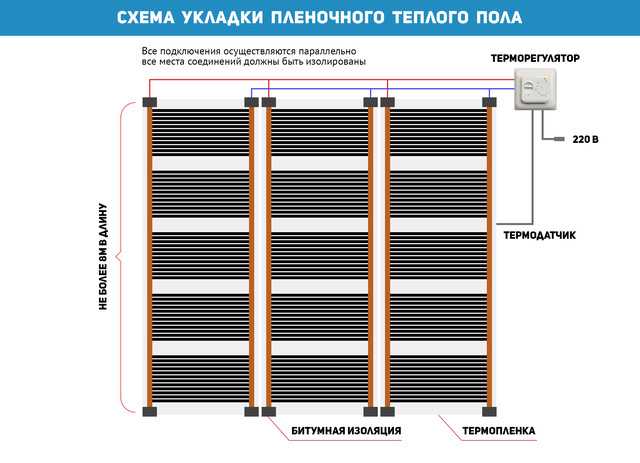

11. Полосы инфракрасной пленки необходимы для подключения строго параллельной цепи. т.е. все левые стороны пленки соединены между собой одним проводником, правые другими. Рекомендуется использовать два провода разного цвета, чтобы не запутаться. Для закрепления снимите изоляцию с кабеля, а затем скрутив конец вставьте в отверстие на хомуте. Место установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на битумной основе.
12. Сами провода протягивают кабелем через пол к стене, а потом проводят под плинтусом к источнику питания. Для их укладки нужно сделать отверстия в утеплителе для утопления. Таким образом проволока укладывается в отверстия и фиксируется скотчем. Таким образом сначала провод провод от пленки к пленке, а в конце к стене.
13. Теперь подключите датчик температуры и изолируйте его. Для этого датчик монтируется под пленку, его расположение примерно по центру второго участка. Для самого датчика также вырезается отверстие в изоляции, при необходимости канавка находится в основании. Также стоит устроить и каналы для проводов, на каждом повороте сделать плавный изгиб, чтобы провод не сломался со временем.
14. подключают терморегулятор, его подключение выполняется так же, как и для всех остальных типов пола. А именно, два питающих провода подключаются к основным контактам, от регулятора температуры осуществляется подключение двух проводов к контакту самой пленки под полом. Также стоит предусмотреть установку автоматических выключателей на корпусе КЗ. Земля в этом случае подключается к клемме, но не к контактам.
15. повернуть его на тестовой системе на 30 градусов — нигде не будет искрения и перегрева в местах соединения.
16. Тестер измеряет общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если намного больше — надо перепроверить правильность подключения.
17. Сверху постелить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Приклейте их клейкой лентой. Теперь можно укладывать основное напольное покрытие.

На этом монтажный процесс завершен, и последним этапом становится укладка финишного напольного покрытия.

вывод

Итак, вы видите, что подключение и монтаж инфракрасного пола легко можно выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева завоевывает все большую популярность среди потребителей, поэтому посмотрите видео монтажа инфракрасного пола своими руками фирмы Caleo и возможно вам тоже понравится их технология и простота монтажа.
