Можно ли использовать металлопластиковые трубы для газа: можно ли использовать, какими металлическими трубами можно проводить газ, пластиковые газовые трубы

17.06.201801.02.2021 alexxlab 0 Комментариев

Содержание

Как подобрать трубы для газа на даче: правильный выбор металлопластиковые.

Газопровод для быта: какие нужны трубы для газа?

Бытовой газопровод устанавливают естественно внутри здания и помещения. Его основная задача через счетчик расхода передавать газ ко всей технике, которая требует газоснабжения (начиная от плиты, заканчивая камином и конвектором).

Трубопровод состоит из деталей:

трубы шланги;
фитинги (иными словами соединяющие элементы).

К составляющим трубопровода агрегатное состояние энергоносителя и его физические возможности предполагают ряд некоторых задач:

Загерметизировать газовые соединяющие элементы и трубы. Протечка газа привет только самым неприятным последствиям.
Газопровод и его составляющие должны быть наделены высокой прочностью, что выдерживать давление от 1.5 -2.5 мПа. Но сам газопровод имеет всего лишь 0,3 мПа давления внутри. Таким образом, фитинг, стык и труба за короткий срок должны быть готовы к большому давлению.
Сама труба должна создаваться при помощи коррозиестойкого материала и иметь составе антикоррозийные компоненты. Но защищать от коррозии ее внутреннюю часть не стоит, поскольку природный газ не окисляет подобные конструкции.

Важно! Весь процесс подключения газа к плите, котлу, конвектору и т.д. стоит совершать только при помощи профессионалов. Но особое внимание рекомендуется уделять к местам, приближенным к точке потребления, в рамках безопасности, несколько раз проверять прочность.

Все трубы для газа нуждаются в оценке и систематизации, также и фитинги бывают разных видов в зависимости от диаметра и изготавливаемого материала, поэтому предоставляем перечень разновидностей изделий.

Трубы для газа и фитинги из стали

Изделия, выполненные из стали не зря так часто используются в строительстве газопроводов, так как они отличаются чрезвычайной прочностью и надежностью. И при установке бытового газопровода можно применять и сваренныетрубы и бесшовный прокат, вне зависимости от горячекатаного и холоднокатаного способа изготовления.

Что касается внутреннего диаметра газовых труб, то он не больше ½ дюйма. Газообразная среда не вязкая, и все угловые сопряжения и врезки в ней стыкуют под углом в 90 градусов.

Для резьбового и сварного монтажа и рассчитаны фитинги. Сварочный монтаж при этом подразумевает создание кольцевого шва, который за счет газовой пайки прикладывают в раскрой стыка между трубой и соединяющим элементом.

К этому виду сварки допускаются не все сварщики, а только специалисты, которые имеют навыки работы с высоким давлением в системе.

Только этот монтаж способен обыгрывать стыки, врезки и угловые сопряжения, на протяженных участках газоопровода. Но фитинги и соединительные элементы конкретных приборов потребления только разъемные.

А что касается разъемного монтажа, то он происходит в такой последовательности:

Нарезка сгона, на который крепят контргайку и фитинг с резьбой внутри.
Место стыка укрепляют полимерной лентой и снова таким контргайкой.

С такой же последовательностью монтируют резьбовые соединяющие элементы для газопроводов, прикрепляя на резьбовой отвод прибора потребления газа.

Важно! Когда вся газопроводная система будет готова, она окрашивается в желтый цвет. Для определения цвета на производстве ставят метку колера, который необходимо использовать. Но также можно оставить ее на том же месте, а их покрасить в любой другой цвет.

Трубы для газа и фитинги из полимера

Всякого рода детали и составляющие для газопровода из полимера очень просто режутся и способны выдержать большое давление. Они бесшовные и для монтировки необходим обычный паяльник и соединяющие элементы.

Отличительными качествами являются коррозиестойкость, прочность для подземных газопроводов и надежность для магистральных со средним и высоким давлением.

Полимерные металлические фитинги и резиновые шланги

Используют в цепочке газопровода для подключения к приборам потребления. Естественно до определенного расстояния подводится труба, но к самому прибору и штуцеру подключают резиновый шланг через вентиль.

Газовый шланг продается в комплектации с подготовленными соединяющими элементами (с внутренней и внешней резьбой). Исходя их этого, монтаж шлага происходит крайне быстро и безошибочно.

В монтаже необходимо использовать полимерную ленту ФУМ для того, чтоб вкрутить соединяющий элемент в вентиль. А после этого фитинг одевают на штуцер прибора потребления, также с полимерной лентой.

Если так произошло, что выбранные вами соединяющие элементы не подходят для газовых шлангов, то исправить эту проблему смогут переходники (втулка и штуцер) с двумя видами резьбы. Стоит только понимать, что всякого рода переходники уменьшают прочность самой конструкции и могут возникнуть протекания газа.

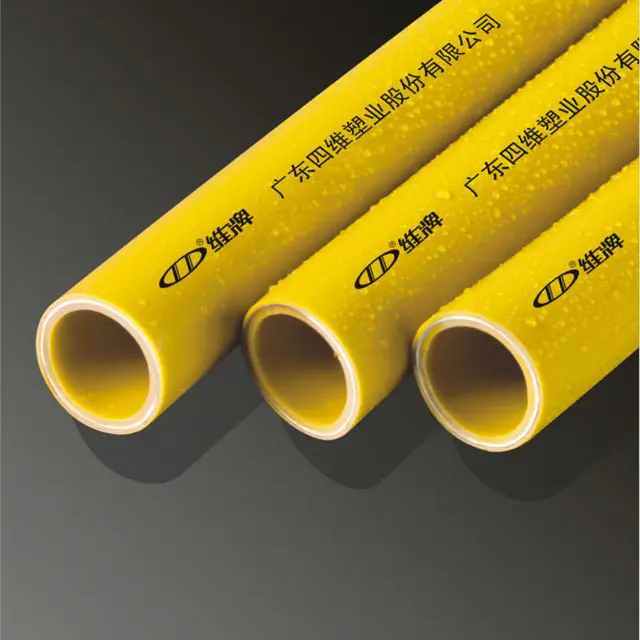

Металлические фитинги и трубы для газа из металлопластика

Используют для постройки водопроводов и систем бытового теплоснабжения. Эти трубы также применяют для создания бытового газопровода. Давление, которое они способны выдержать составляет порядка 4,5 мПа, что позволяет монтировать их при помощи как резьбовых, так и обжимных фитингов. Желательно использовать обжимные соединяющие элементы, поскольку они способны соблюсти герметичность всей конструкции за все время ее использования. Потому как резьбовые фитинги смогут раскрутиться со временем и стать большой угрозой протекания газа и аварийного состояния всего дома.

Их определяющее качество– коррозийная неподверженность и гибкость самого теплопровода. Отпадает необходимость использовать угловые фитинги, так как она настолько гибка, что ее можно повернуть в любую сторону и под любым углом.

Успехов вам в создании вашего газопровода!

полиэтиленовые, полипропиленовые, видео-инструкция по монтажу своими руками, ПНД для газоснабжения, можно ли использовать пластиковые изделия для газа, фото и цена

В нашей могучей державе традиционно принято обустраивать газовые системы металлическими трубами. Но время идет и во всех отраслях все больше металл заменяется качественными полимерами. Наши люди также начинают задаваться вопросом, можно ли использовать пластиковые трубы для газа, в каких системах это разрешено и насколько это безопасно.

Фото скрытой газовой разводке на кухне.

Мы не откроем большой тайны, если скажем, что на западе металл используется лишь для транспортировки сжиженного газа под высоким давлением. Для прокладки городских магистралей и газификации домов устанавливаются газовые пластиковые трубы. На данный момент, по ГОСТам нашей страны также разрешен монтаж пластика в муниципальном газовом хозяйстве.

Как классифицируются газопроводы

Будет идти газ по пластиковым трубам или допустима только установка металла, напрямую зависит от рабочего давления в системе. Чем оно выше, тем более жесткие требования безопасности предъявляются к материалу. Ведь какой бы газ не транспортировался, все эти объекты всегда относят к категории высокой опасности.

Конструкции, подающие газ в наши дома, делятся на 4 основные категории.

Пластиковая разводка.

Системы первой категории рассчитаны на рабочее давление в пределах 0,6 – 1,2 МПа для конструкций транспортирующих природный газ или газовоздушные смеси.
Для транспортировки СУГ норма давления составляет 1,6 МПа. Такие конструкции монтируются исключительно из стали, как наружным, так и подземным способом.
Вторая категория регламентирует подачу смесей под давлением в пределах 0,3 – 0,6 МПа. Эти конструкции выполняют транспортировку смесей между промежуточными городскими газораспределительными станциями.
Конструкции среднего давления рассчитаны на 0,005 – 0,3 МПа. Это трубопроводы доставляющие смесь от промежуточного газового распределителя к нескольким высотным домам или улицам в частном секторе.
Непосредственно разводка по квартирам или домам выполняется системами низкого давления менее 0,005 МПа.

Гибкий полиэтилен малого диаметра.

Можно ли использовать пластиковые трубы для газа или остановиться на металле, также во многом зависит от сейсмической активности данного района, какие почвы в этой местности и наличию блуждающих токов.

Где и как монтируются полимеры

Хотя рынок полимерных изделий достаточно широк, но не каждый пластик подходит для использования в газовом хозяйстве. Кроме того пластик значительно уступает в прочности металлу, в связи с этим предъявляются специальные требования к монтажу таких конструкций (читайте также статью “Стальные водогазопроводные трубы – их характеристика и особенности”).

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Важно: все газовые трубы ПНД и другие полимеры, в сравнении с металлом отличаются малым весом и низкой механической устойчивостью. В связи с чем, прокладка этих линий вне зданий разрешена исключительно подземным способом.

Металлопластик также разрешен для монтажа на газовых линиях. За счет многослойной структуры он более прочный и выносливый, по сравнению с полиэтиленом, но его механическая прочность также оставляет желать лучшего. Поэтому его также следует укладывать скрытым способом.

Полипропиленовые газовые трубы.

Важно: поливинилхлоридные изделия ПВХ, в газовом хозяйстве использовать не рекомендуется, так как данный материал способен вступать в реакцию с некоторыми смесями и выделять токсичный хлорэтилен.

Газовые полипропиленовые трубы для прокладки внутренней разводки в доме подходят практически идеально. Цена данного материала больше, но технические характеристики несоизмеримо выше, нежели у конкурентов.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

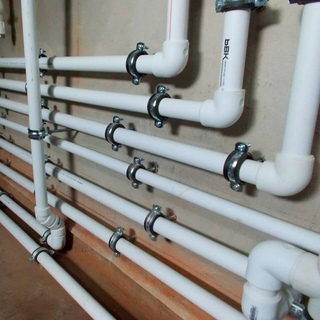

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

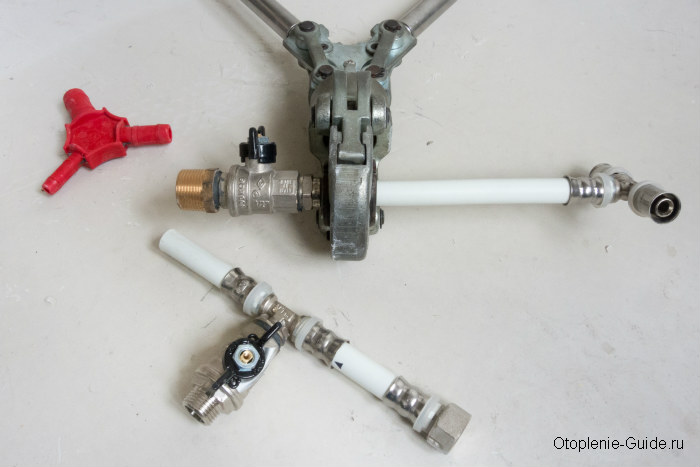

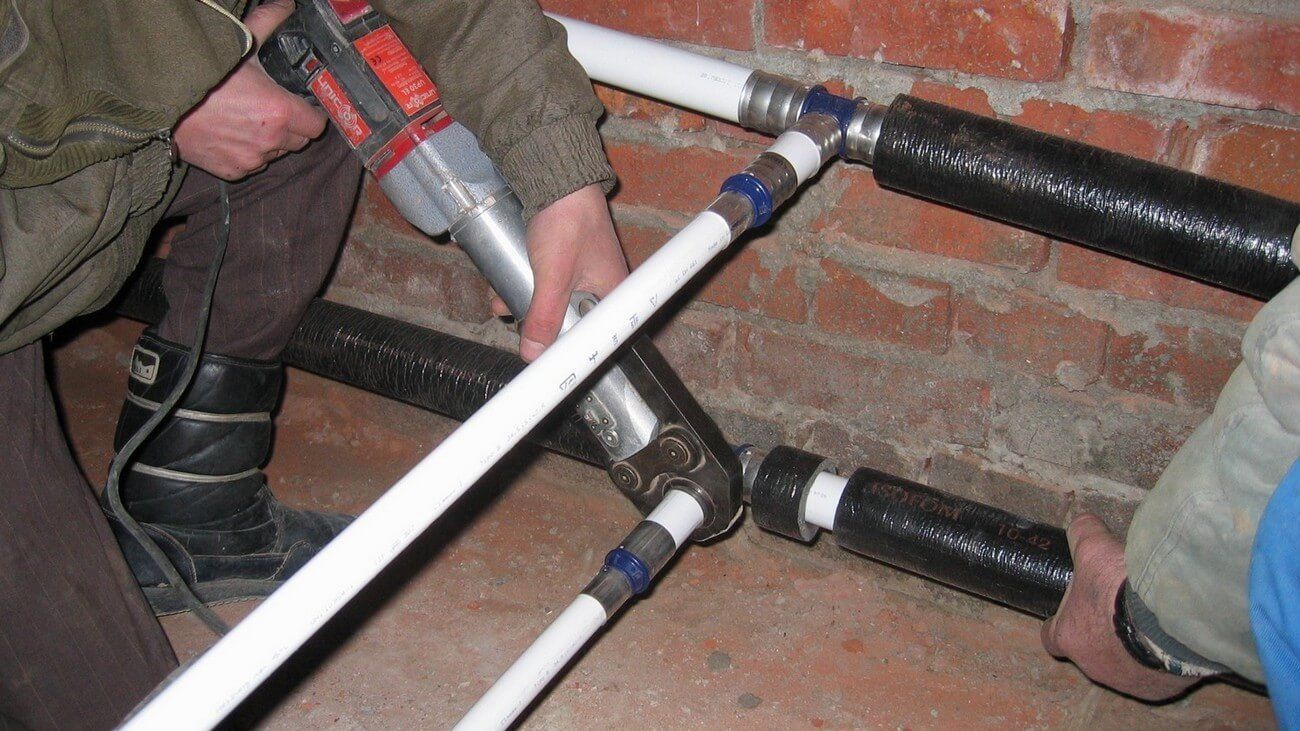

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

Важно: все работы по монтажу газовых линий должны выполняться исключительно специалистами, имеющими на то специальное разрешение. Плюс к тому, схема трассы должна быть заранее зарегистрирована и одобрена соответствующими инстанциями. Своими руками вы можете только подсоединить гибкий газовый шланг от трубы до газовой печки.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Вывод

Хотя бытовая газораспределительная разводка относится к системам низкого давления, подбирать газовые пластиковые трубы для нее следует внимательно, и лучше доверить это специалистам. Ведь газ это не шутки и ошибка здесь может стоить дорого (см.также статью “Водогазопроводная труба и ее особенности”).

Сварка встык.

устройство газопровода, требования к деталям, разнообразие, инструкция по выбору и установке

Наличие газопровода и непрерывная подача бытового газа в дома сегодня является не роскошью, а обязательной коммунальной услугой. Даже загородные дома в основной своей массе имеют все необходимое для газоснабжения. Подведением и установкой необходимого оборудования при постройке дома занимаются всегда специалисты. Но все чаще, проводя ремонт в квартирах или меняя плиты, люди пытаются выполнить монтажные работы самостоятельно, при этом плохо представляя, какие фитинги для газовых труб подходят, а какие непригодны.

Замена старой газовой плиты на новую или просто перенос на другое место всегда связаны с манипуляциями на газопроводе. Прежде, чем рассказывать, какие виды фитингов для газовых труб лучше применять, необходимо хотя бы в общих чертах представлять устройство газопровода, и каким требованиям он должен отвечать.

Фитинги для газопровода

Устройство и требования к бытовому газопроводу

Трубы газопровода, проходящие внутри дома или квартиры, являются переходным соединением от основного магистрального потока через расходный счетчик к приборам, работающим на газе. Это может быть такое оборудование, как:

газовая колонка для нагрева воды;
кухонная плита;
камин;
конвертер;
котел.

Основные составляющие трубопровода – это трубы или шланги и соединительные элементы для них, то есть фитинги для газа. Каждая деталь, через которую будет проходить газ, должна соответствовать таким требованиям, как:

гарантированная герметичность. Если недочеты при монтаже или ремонте водопровода обойдутся, при самом плохом раскладе, неприятностями с соседями или внеочередным ремонтом, то некачественно смонтированный газопровод, пропускающий через стыки самое малое количество газа, может стоить жизни всем членам семьи;
качество элементов, их прочность и устойчивость должны соответствовать условиям ГОСТа. Это значит – выдерживать давление не менее 2,3 мПа. Следует пояснить, что давление внутри газовой трубы редко поднимается выше 0,3 мПа. А данный показатель ГОСТа является гарантией прочности, он означает, что вся схема подачи газа (труба и фитинг) обязаны выдерживать такую нагрузку некоторое время;
Фланг с фитингами для газопровода
материал для изготовления элементов системы должен быть устойчив к коррозии или покрыт снаружи антикоррозийным составом. Покрытие внутренних поверхностей проводников не имеет значения, так как поставляемый в нашей стране природный газ или его искусственный аналог никак не способствуют окислению. А вот негативное воздействие окружающей среды может со временем сказаться на состоянии газовых артерий, и даже самая качественная установка не сможет предотвратить беды. Поэтому наружная защита необходима в любом случае.

И еще один важный момент – прежде, чем решиться на переделки в газопроводе, самостоятельно проконсультируйтесь со специалистом, и приступайте к работе только после того, как будете полностью уверены в своих знаниях и навыке.

Необходимость соблюдения всех этих правил диктует применение для газопроводов определенных видов труб и стыковочных элементов к ним.

Критерии подбора и особенности моделей фитингов для газа

Из многообразия имеющихся в ассортименте стыковочных соединений для безопасной проводки газовых коммуникаций пригодны только определенные виды, которые соответствуют необходимым показателям.

Стальные фитинги и трубы

Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность обеспечивают и бесшовные прокатные стыки, и трубы, сваренные как холодным, так и горячим методом.

Металлические фитинги для газопровода

Стальные отводы прокладывают к жилым дамам наземным способом. Для защиты от вредных внешних воздействий выполняется двойное покрытие поверхности, грунтовкой и краской.

Стыковые крепления для таких магистралей изготавливаются из чугуна, стали или латуни. По конструкции подходят только два типа, это:

резьбовой (разъемный),
сварной (монолитный).

Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на протяжении основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.

Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами. Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента легко ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.

Полимерные модели соединений

В том случае, когда необходимо провести участок отвода под землей, конструкции из металла не смогут прослужить длительное время. Для прокладки провода в грунт применяются полимерные составляющие.

Этот материал не подвержен коррозии, и трубы из него остаются в идеальном состоянии много десятилетий. Помимо этого, такие отводы способны выдержать самое высокое давление, они изготавливаются монолитными, то есть без швов, при этом легко режутся, а стыковочные элементы можно скрепить простым паяльником.

Соединительные детали к таким линиям должны отвечать всем требованиям прочности и герметичности. Поэтому полиэтиленовые фитинги для газовых труб устанавливать не рекомендуют. Ни компрессионные, ни прессовые модели не смогут обеспечить качественное соединение, по причине подверженности механическим повреждениям. Даже применение полной изоляции с учетом всех мер безопасности не дает гарантированной защиты от внешнего воздействия.

Также категорически нельзя устанавливать ПЭ фитинги для газа на клее или с резиновыми деталями. Герметичность таких соединений оставляет желать лучшего.

Наилучшим вариантом в данном случае являются:

специальные фитинги для ПНД коммуникаций, изготовленные из латуни. Такие детали обладают повышенной прочностью, и могут обеспечить необходимую герметичность;
отводы сварной конструкции прекрасно подходят для полимерных изделий. Для их установки применяется низкотемпературные паяльные приборы;
электросварные штуцеры, снабженные самооплавляющимися спиралями. Это самые дорогостоящие элементы, но они и самые надежные.

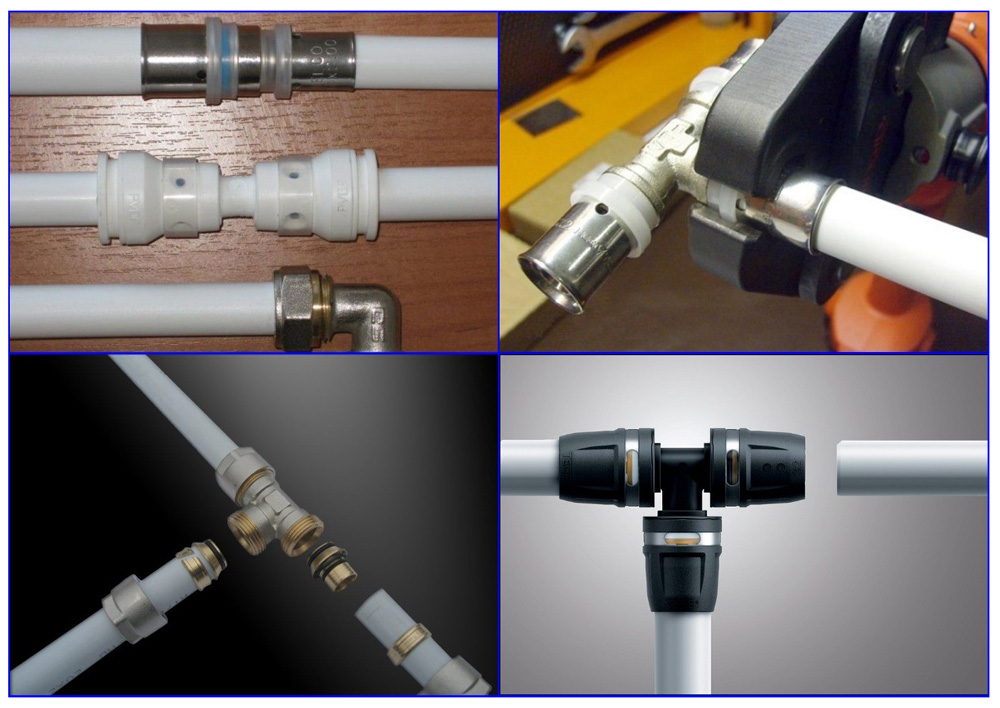

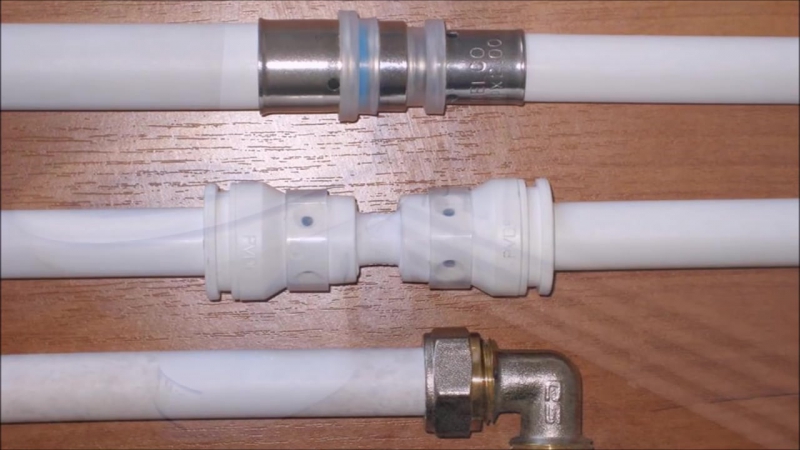

Соединение труб фитингами

Металлические фитинги для металлопластиковых труб

Основным назначением применения изделий из этого материала являются отопительные коммуникации. Но по своим техническим характеристикам они прекрасно подходят для газопроводов бытового назначения. Такие трубы способны выдержать до 4,5 мПа давления, а это в два раза превышает стандартные нормативные требования. Помимо этого, металлопластик прекрасно монтируется и резьбовыми, и обжимными соединительными деталями.

Для газовой проводки идеально подойдут фитинги обжимной конструкции. Уникальность их состоит в том, что такая стыковка не потеряет своих качеств с течением времени. В то время, как резьбовое соединение имеет склонность постепенно раскручиваться и терять свою надежность.

Так же, как ПНД изделия, металлопластик не подвержен коррозии, а его гибкость и эластичность позволяет не подбирать фитинги нужного изгиба, а пользоваться штуцерами или муфтами.

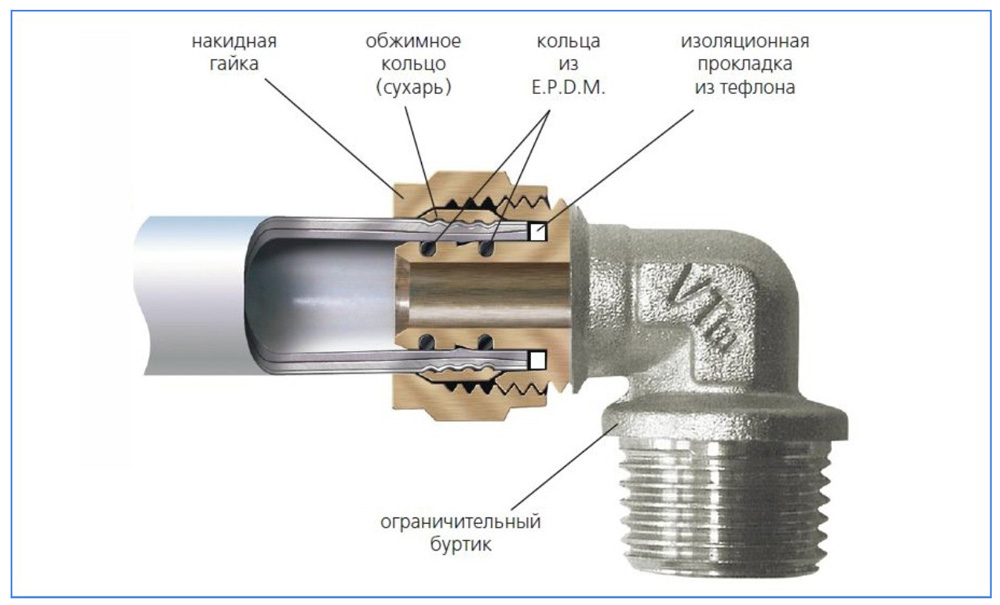

Инструкция по монтажу обжимного фитинга для газовой трубы

Преимущество обжимного механизма в том, что он способен обеспечить высокую прочность и надежность соединения, и при монтаже нет необходимости пользоваться сваркой или наносить резьбу.

Главным составляющим этой конструкции является зажимающее кольцо, которое изготавливается из высокопрочной стали. Оно способно намертво скрепить детали, и не ослабнет со временем, так как дополнительно удерживается специальной гайкой.

Правила монтажа такого сочленения невероятно просты, и доступны для выполнения непрофессионалом.

отпилить поврежденный кусок трубы;
зачистить края от зазубрин и острых элементов;
с помощью штангенциркуля проверьте соответствие диаметра трубки и диапазона показателей в инструкции к фитингу;
монтируем соединительный механизм в такой последовательности:

Гайка;
Прижимное кольцо;
Уплотнитель;

вставляем один конец трубы в корпус зажима, но не плотно;
на другой конец надеваем уплотнитель, кольцо, зажим и надвигаем корпус;
плотно завинтите гайку на корпусе. Стык готов.

установка на шланги, счетчики и газовое оборудование

Какие фитинги для газа использовать при строительстве газопровода? Из каких труб строить этот газопровод? И, в конце концов, как построить бытовой газопровод? Если вас интересуют ответы на эти вопросы, то вы зашли по «правильному адресу»!

В этой статье мы переберем все многообразие газовых фитингов и отыщем оптимальный вариант, который можно использовать без опаски и в бытовых газопроводах и магистральных линиях низкого и среднего давления.

Бытовой газопровод: основные требования

Бытовой газопровод монтируется во внутренней части помещения. Он соединяет ввод со счетчиком расхода газа и тянется дальше – к газовым приборам (кухонной плите, водонагревателю, котлу, конвертеру, камину и так далее).

врезка в бытовой газопровод

При этом конструкция самого трубопровода состоит из деталей двух типов, а именно: из труб (шлангов) и фитингов (соединительных элементов).

Причем агрегатное состояние транспортируемого энергоносителя, а равно и его физические характеристики «выдвигают» к элементам трубопровода следующие требования:

Во-первых, газовые фитинги и трубы должны быть герметичными. Ведь утечка горючего газа приведет к неминуемой катастрофе.
Во-вторых, элементы трубопровода должны обладать достаточной прочностью и выдерживать давление в 1,5-2,3 мПа. При этом внутри давление самого газопровода равно всего 0,3 мПа, а указанные значения соответствуют предельным показателям прочности. То есть, труба фитинг или стык должны выдерживать давление до 2,3 мПа в течение краткого временного периода.
В-третьих, тело трубы должно формироваться из стойкого к коррозии материала или грунтоваться антикоррозийным составом. При этом внутреннюю часть трубы можно не защищать от коррозии – природный газ не провоцирует окисление конструкционных материалов. Но внешнюю часть нужно защитить обязательно.

Кроме того, особое внимание следует уделять и элементам «подвода» газопровода к точке потребления. А сам процесс подключения газопровода к плите или котлу следует доверять только профессионалам.

Трубы и фитинги для газа: обзор вариантов

Вышеперечисленные требования вынуждают использовать в бытовых газопроводах следующие разновидности труб и соединительных элементов:

Фитинги и трубы из стали

Стальные трубы и фитинги славятся своей прочностью. При этом для бытовых газопроводов можно использовать не только бесшовный прокат, но и сварные трубы, прочность которых немного меньше, чем у горячекатаного или холоднокатаного варианта.

Стальные трубы и фитинги

Внутренний диаметр газовых труб обычно не превышает ½ дюйма. Ведь газообразная среда практически не имеет вязкости. Собственно поэтому большинство угловых сопряжений и врезок стыкуют элементы трубопровода под прямым углом.

Фитинги для газовых труб из стали рассчитаны на резьбовой (разъемный) или сварной (неразъемный) монтаж. Последний вариант (неразъемный монтаж) предполагает формирование кольцевого шва, накладываемого в раскрой стыка между фитингом и трубой с помощью газовой пайки или электродуговой технологии.

При этом к сварному монтажу допускают далеко не всех специалистов, а только тех сварщиков, у которых есть допуск к работам с системами под давлением (котельщиков).

И еще – такой монтаж можно использовать только на протяженных участках самого трубопровода, обыгрывая стыки, врезки или угловые сопряжения. А вот фитинги к газовому счетчику, а равно и соединительные элементы точек потребления могут быть только разъемными.

Разъемный монтаж осуществляется следующим образом: на теле трубы плашкой нарезают сгон, на который накручивают контргайку и фитинг (с внутренней резьбой). Причем место стыка заранее уплотняют полимерной лентой (ФУМ) и поджимают (для надежности) контргайкой. По такому же принципу монтируют и резьбовые фитинги для газового оборудования, накручивая соединительные элементы на резьбовой отвод плиты или котла.

После завершения сборки газопровода система грунтуется и окрашивается в желтый цвет. Хотя в быту желтую маркировку, обязательную на производстве, можно заменить любым другим колером.

Шланги из резины и полимеров с металлическими фитингами

Резиновые или полимерные шланги используют для подвода газопровода к точкам потребления. То есть, до определенной отметки доходит стальная труба, на которую накручивают вентиль, а между этой точкой и штуцером потребляющего газ прибора размещают гибкий трубопровод – шланг.

При этом газовый шланг поставляется в комплекте с уже закрепленными обжимными фитингами, под внутреннюю или наружную резьбу. Поэтому монтаж участка газопровода (где будет использован шланг) осуществляется сразу же.

Для этого нужно нанести ФУМ на фитинг внешней резьбой и вкрутить его в вентиль. После этого можно накрутить фитинг с внутренней резьбой на штуцер газового прибора (обмотанный тем же ФУМ).

Шланги из резины и полимеров с металлическими фитингами

Если вы ошиблись и выбрали не те фитинги для газовых шлангов, то вам помогут переходники – втулка (две внешних резьбы) и штуцер (внутренняя и внешняя резьба). Но использование переходников уменьшает прочность конструкции, поэтому перед монтажом подумайте еще раз о том, какие фитинги должны быть на шланге.

Полимерные трубы и фитинги

Полимерные трубы легко режутся, выдерживают огромное давление, не имеют швов и монтируются на сварные фитинги с помощью обычного паяльника.

При этом труба боится механических повреждений, но не подвержена коррозии. Поэтому полимерные газопроводы используют при монтаже подземных коммуникаций и соединения бытового трубопровода с магистральным газопроводом среднего давления.

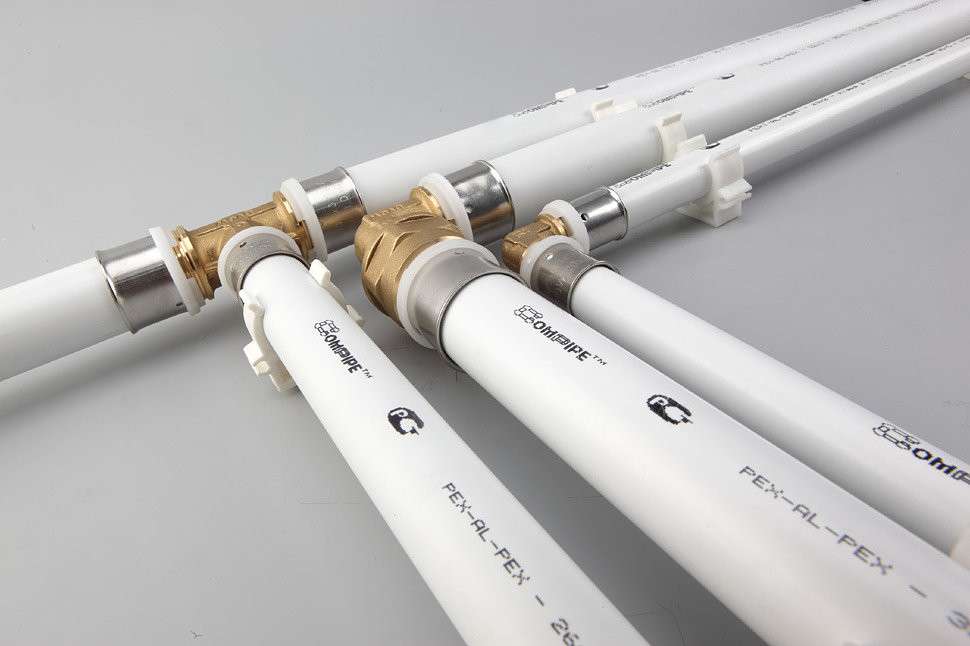

Металлопластиковые трубы и металлические фитинги

Металлопластиковые трубы, в большинстве случаев, используются при строительстве водопроводов или магистралей систем бытового отопления.

Однако эту разновидность труб можно задействовать и при сборке бытового газопровода. Ведь металлопластиковые трубы выдерживают давление в 4,5 мПа и легко монтируются на резьбовые или обжимные фитинги.

Причем в газопроводах лучше всего использовать именно обжимные фитинги, которые сохраняют герметичность во время всего периода эксплуатации. А вот резьбовые фитинги со временем раскручиваются, превращаясь из надежного соединительного элемента в источник угрозы безопасности владельцев жилища.

Основное достоинство металлопластиковых труб заключается в высокой коррозионной стойкости таких изделий и не менее высокой гибкости тела трубопровода. В итоге, при монтаже не нужны угловые фитинги — газовые трубы из металлопластика можно согнуть под любым углом даже руками.

Трубы металлопластиковые для отопления, водопровода и других целей

При монтаже системы водоснабжения, подключении отопительного оборудования к радиаторам, укладке водяных теплых полов используют металлопластиковые трубы. Прочные и в то же время достаточно гибкие, они заметно облегчают процесс монтажа. Подходят для использования в высокотемпературных системах подачи воды.

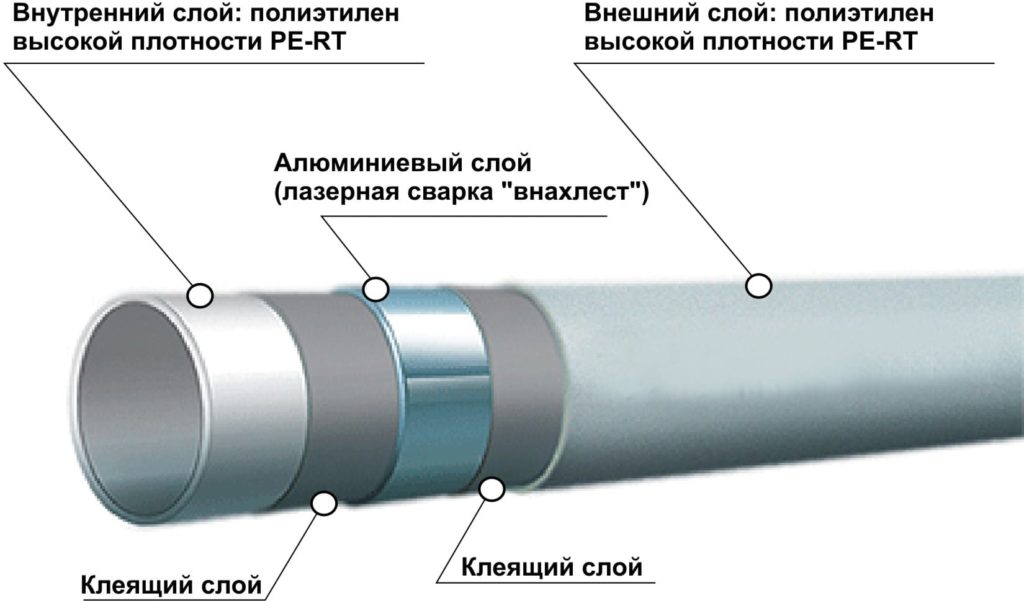

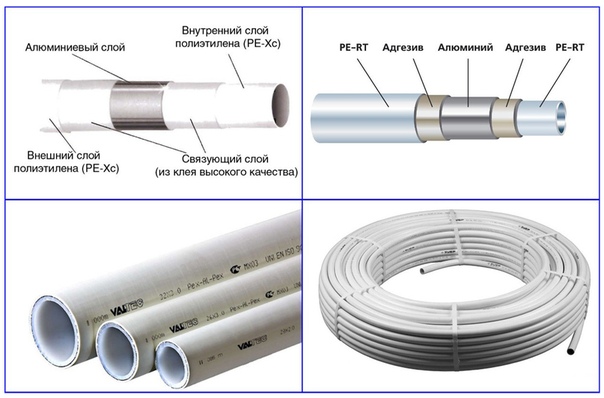

Стенки таких труб состоят из нескольких слоев, расположенных в определенной последовательности: пластик – клей – металл – клей – пластик. Чаще всего при изготовлении используют алюминий: он легкий и гибкий. Толщина алюминиевого слоя может составлять от 0,2 до 0,4 мм. Для пластиковых слоев применяют специальный материал – полиэтилен PEX. Он прочный, гибкий, устойчивый к окислению и воздействию солей. Клей обеспечивает хорошую адгезию полиэтилена и металла, надежно скрепляя слои между собой. Суммарная толщина всех слоев, то есть толщина стенок труб, может составлять от 2 до 4 мм – от этого зависит прочность изделия.

Преимущества металлопластиковых труб

Гибкость – можно прокладывать трубопровод, не используя поворотные фитинги, что очень удобно при большом количестве углов и изгибов. Достаточно лишь согнуть участок трубы.
Стойкость к тепловому расширению – материал выдерживает рабочую температуру до 70 – 95 °C и кратковременную до 130 °C. При превышении допустимого значения на 1 °C показатель удлинения не превышает 0,002 мм/м, что свидетельствует о стойкости к деформации.
Долговечность – металлопластиковые трубы не накапливают конденсат, а также водопровод не разрушится под воздействием минусовых температур. Благодаря пластиковому слою они устойчивы к отложению солей и биологическим наростам, поэтому не засоряются и не разрушаются изнутри. Срок службы может достигать 50 лет.

К недостаткам можно отнести вероятность расслоения изделий. Но это грозит только тем изделиям, при изготовлении которых используется некачественный клей. Со временем адгезия слоев ухудшается, и в местах соединения с фитингами появляются протечки. С фирменными качественными трубами такого не происходит.

Важные характеристики

Длина. Данный параметр может составлять от 20 до 200 м. Обратите внимание на то, что цена на трубу может указываться за всю ее длину в бухте или за один метр.

Диаметр. У разных изделий он может иметь значение от 16 до 32 мм. Тонкие трубы подходят для монтажа теплых полов, большой диаметр необходим при установке системы отопления и водоснабжения.

Допустимое давление. Важно, чтобы они выдерживали давление в системе. При рабочей температуре в 95 °C значение может составлять 10 бар. Если труба используется для водопровода, то при температуре до 25 °С данный параметр достигает 20 – 25 бар.

На нашем сайте вы найдете металлопластиковые трубы различной длины и диаметра. Мы предлагаем только качественные изделия известных производителей Compipe, Prandelli, Зубр. Чтобы вам было легче подобрать подходящий вариант, воспользуйтесь электронной формой «Выбор по параметрам» или обратитесь за помощью к менеджеру. Телефон для связи: 8-800-333-83-28.

Мы предлагаем трубы металлопластиковые по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Металлополимерные трубы COMPIPE (Компайп) / sotis.ru

Металлопластиковые трубы предназначены для монтажа трубопроводов внутренних систем холодного и горячего водоснабжения, радиаторного и напольного отопления, а также технологических трубопроводов.

Металлопластиковые трубы торговой марки COMPIPE производственного предприятия «Кашира – Пласт» объединили в себе инновации и плодотворный опыт лабораторных исследований, гарантирующие их безукоризненную эксплуатацию в течение 10 лет. По результатам регулярно проводимых лабораторных испытаний установлено, что полезный срок службы труб COMPIPE составляет более 50 лет, в то время как стальная труба в системе водоснабжения служит в среднем 10 -15 лет, а в системе отопления ещё меньше.

Металлополимерная (металлопластиковая) труба COMPIPE представляет собой пятислойную композитную конструкцию и состоит из:

1. внешнего полимерного слоя, выполненного из сшитого полиэтилена PEX-b или полиэтилена повышенной термостойкости PE-RT;
2. внешнего адгезивного слоя, гарантирующего связь внешнего полимерного слоя и алюминия;
3. алюминиевого слоя, сваренного встык методом TIG сварки, обеспечивающей диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;
4. внутреннего адгезивного слоя, связывающего между собой внутренний полимерный слой и металлическую основу;
5. внутреннего полимерного слоя из сшитого полиэтилена PEX-b или полиэтилена повышенной термостойкости PE-RT.

Алюминиевый слой в металлопластиковых трубах COMPIPE соединяется методом TIG-сварки «встык», что обеспечивает их высокое сопротивление натяжению и давлению, возникающему в местах изгибов трубы. Данный метод сварки обеспечивает более прочное соединение в отличие от сваренного при помощи ультразвука соединения «внахлест». Кроме того, только сварка «встык» позволяет получить идеально круглую металлопластиковую трубу с постоянной толщиной стенки.

Благодаря особенности своей конструкции металлопластиковые трубы COMPIPE отлично зарекомендовали себя во многих областях применения:

для холодного и горячего водоснабжения, в том числе питьевого, при строительстве многоэтажных домов и коттеджей;
для систем отопления жилых и промышленных зданий, в том числе с применением в качестве теплоносителя антифриза;
для отопления открытых площадок и лестничных сходов, бассейнов, стадионов, а также для подогрева почвы в парниках, теплицах и оранжереях;
для технических трубопроводов.

Металлопластиковые трубы COMPIPE цена которых невысокая абсолютно экологичны, устойчивы к коррозии и отложению солей, не создают условий для роста бактерий и микроорганизмов в транспортируемой по ним воде. Также эти трубы обладают высокой стойкостью к агрессивным средам, не подвержены зарастанию и заиливанию. Вследствие низкой шероховатости, пропускная способность металлопластиковых труб в 1,3 раза выше по сравнению со стальными трубами.

Трубы COMPIPE антистатичны и не проводят блуждающий ток, а самое главное не разрушаются при замерзании в них воды и не конденсируют влагу.

Немаловажной особенностью металлопластиковых труб является удобство их монтажа: минимум отходов при установке, поскольку трубы поставляются в бухтах большой длины и режутся в соответствии с нужным размером, простота использования инструмента, возможность их скрытой прокладки в стенах и бетонной стяжке без каких-либо ограничений, а также совместимость с фитингами многих производителей. Кроме того, металлопластиковые трубы COMPIPE эстетичны и не требуют дополнительных расходов на покраску.

ФИТИНГИ COMPIPE ДЛЯ МЕТАЛЛОПЛАСТИКОВЫХ ТРУБ

Производство фитингов COMPIPE для металлопластиковых труб осуществляется в Италии на одном из известнейших предприятий Европы – COMISAS.p.A. В процессе их производства используется только высококачественное европейское сырье:

A. Корпус изготовлен из латуни EN 12165 CW617N, подходящей для питьевого водоснабжения;

B. Два уплотнительных кольца, изготовленных из EPDM-пероксидной смеси;

C. Изготовленная из нержавеющей стали AISI 304 DIN EN 10088-2, прошедшая процесс солюбилизации;

D. Кольцо-скобка, изготовленное из полиэтилена низкой плотности PE-LD. Профиль скобки позволяет
осуществить точное прилегание для зажима ТН;

E. Смотровое окошко для контроля правильного положения трубы (позволяет точно контролировать посадку фитинга.

Высококачественные фитинги COMPIPE для металлопластиковых труб универсальны и для их обжима можно использовать популярные профили — Н, ТН, В.

Все вышеперечисленные свойства делают металлопластиковые трубы и фитинги COMPIPE незаменимыми, а их использование для водопроводов, систем отопления и устройства других коммуникаций избавит Вас раз и навсегда от проблем коррозии, разрывов при опрессовках, эффекта «размораживания» и многих других проблем, ставших уже привычными в сфере ЖКХ. А это, в свою очередь, значительно сократит эксплуатационные расходы.

CЕРТИФИКАТЫ НА МЕТАЛЛОПЛАСТИКОВЫЕ ТРУБЫ И ФИТИНГИ COMPIPE

Как подобрать трубы для газа на даче: правильный выбор металлопластиковые.

Газопровод для быта: какие трубы для газа?

Бытовой газопровод устанавливают естественно внутри здания и помещения. Его основная задача через счетчик расхода газовой техники, которая требует газоснабжения (начиная от плиты, заканчивая камином и конвектором).

Трубопровод состоит из деталей:

трубы шланги;
фитинги (иными словами соединяющие элементы).

К составляющим трубопровода агрегатное состояние энергоносителя и его физические возможности предполагают ряд задач:

Загерметизировать газовые соединяющие элементы и трубы. Протечка газа привет только самым неприятным последствиям.
Газопровод и его составляющие должны быть наделены высокой прочностью, что выдерживать давление от 1,5 -2,5 мПа. Но сам газопровод имеет всего лишь 0,3 мПа давления внутри. Таким образом, фитинг, стык и труба за короткий срок должны быть готовы к большому давлению.
Сама труба должна создаваться при помощи коррозиестойкого материала и иметь антикоррозийные компоненты. Защать от коррозии ее внутреннюю часть не стоит.

Важно! Весь процесс подключения газа к плите, котлу, конвектору и т.д. стоит совершать только при помощи профессионалов. Обратите внимание, что рекомендуется уделять внимание местам, приближаясь к точке безопасности, в несколько раз проверять прочность.

Все трубы для газа нуждаются в оценке и систематизации, также и фитинги бывают разных в зависимости от диаметра и изготавливаемого материала, поэтому предоставляют перечень разновидностей изделий.

Трубы для газа и фитинги из стали

Изделия, выполненные из стали не зря так часто используются в строительстве газопроводов, так как они отличаются чрезвычайной прочностью и надежностью. И при установке бытового газопровода можно применять и сваренныетрубы, независимо от горячекатаного и холоднокатаного способа изготовления.

не допускаются все сварщики, только специалисты, которые имеют работу с высоким давлением в системе.

А что касается разъемного монтажа, то он происходит в такой следовать:

Нарезка сгона, на который крепят контргайку и фитинг с резьбой внутри.
Место стыка укрепленной полимерной лентой и снова такой контргайкой.

С такой же последовательностью монтируют резьбовые соединяющие элементы для газопроводов, прикрепляя на резьбовой отвод прибора газа.

Трубы для газа и фитинги из полимера

Всякого рода детали и компоненты для газопровода из полимера очень просто режутся и выдерживают большое давление. Они и бесшовные для монтировки необходимый паяльник и соединяющие элементы.

Отличные качествами коррозиестойкости, прочность для подземных газопроводов и надежность для магистральных со средним и высоким давлением.

Полимерные металлические фитинги и резиновые шланги

Используют в цепочке газопровода для подключения к приборам потребления. Естественно до определенного шланга подводится труба, но к самому прибору и штуцеру подключают резиновый шланг через вентиль.

Газовый шланг продается в комплектации с подготовленными соединяющими элементами (с внутренней и внешней резьбой).Исходя их этого, монтаж шлага происходит крайне быстро и безошибочно.

В конструкцииже необходимо использовать полимерную ленту ФУМ для того, чтобы вкрутить соединяющий элемент в вентиль. А после этого фитинг одевают на штуцер прибора потребления, также с полимерной лентой.

Если так произошло, что выбранные вами соединяющие элементы не подходят для газовых шлангов, исправить эту проблему переходники (втулка и штуцер) с двумя видами резьбы. Стоит только понимать, что всякого рода переходники увеличивают прочность самой конструкции и конструкции протекания газа.

Металлические фитинги и трубы для газа из металлопластика

Используют для постройки водопроводов и систем бытового теплоснабжения. Эти трубы также применяют для создания бытового газопровода. Давление, которое они способны выдержать, представляет собой порядок 4,5 мПа, что позволяет монтировать их при помощи резьбовых, так и обжимных фитингов. Желательно использовать обжимные соединяющие элементы, поскольку они способны соблюсти герметичность всей конструкции за все время ее использования.Как резьбовые фитинги быстро раскрутиться со временем и стать большой угрозой протекания газа и аварийного состояния всего дома.

Их определяющее качество– коррозийная неподверженность и гибкость самого теплопровода. Отпадает необходимость использовать угловые фитинги, так как она гибка, что ее можно повернуть в любую сторону и под любым углом.

Успехов вам в создании вашего газопровода!

полиэтиленовые, полипропиленовые, видео-инструкция по монтажу своими руками, ПНД для газоснабжения, можно использовать пластиковые изделия для газа, фото и цена

Фото скрытой газовой разводке на кухне.

Мы не откроем большой тайны, если скажем, что на западе металл используется лишь для транспортировки сжиженного газа под высоким давлением. Для прокладки городских магистралей и газификации домов устанавливаются газовые трубы.На данный момент по ГОСТам нашей страны также разрешен монтаж пластика в муниципальном газовом хозяйстве.

Как классифицируются газопроводы

Будет идти газ по пластиковым трубам или допустима только установка металла, напрямую зависит от рабочего давления в системе. Чем оно безопасности выше, тем более жесткие требования предъявляются к материалу. Ведь какой бы газ не транспортировался, все эти объекты всегда относят к категории высокой опасности.

Конструкции, подающие газ в наши дома, делятся на 4 основные категории.

Пластиковая разводка.

Системы первой категории рассчитаны на рабочее давление в пределах 0,6 — 1,2 МПа для конструкций транспортирующих природный газ или газоздушные смеси . Для транспортировки СУГ норма давления составляет 1,6 МПа. Такие конструкции монтируются исключительно из стали, как наружным, так и подземным способом.
Вторая категория регламентирует подачу смесей под давлением в пределах 0,3 — 0,6 МПа. Эти конструкции выполняют транспортировку смесей между промежуточными городскими газораспределительными станциями.
Конструкции среднего давления рассчитаны на 0,005 — 0,3 МПа. Это трубопроводы доставляющие смесь от промежуточного газового распределителя к нескольким высотным домам или улицам в частном секторе.
Непосредственно разводка по квартирам или домам выполняется системами низкого давления менее 0,005 МПа.

Гибкий полиэтилен малого диаметра.

Можно ли использовать пластиковые трубы для отдыха на металле, в том числе во многом зависит от сейсмической активности данного района, какие почвы в этой местности и наличию блуждающих токов.

Где и как монтируются полимеры

Хотя рынок полимерных изделий достаточно широк, но не каждый пластик подходит для использования в газовом хозяйстве. Кроме того пластик значительно уступает в прочности металлу, в связи с этим предъявляются требования к монтажу таких конструкций (читайте также статью «Стальные водогазопроводные трубы — их характеристики и особенности»).

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена доступна.Толстостенные полиэтиленовые трубы для газа Заговор в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Материал не вступает в реакцию с транспортируемой смесью и не боится данного внешнего химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности, эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры ниже -25ºС.Кроме того материала боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Важно: все газовые трубы ПНД и другие полимеры, в сравнении с металлом отличаются малым весом и низкой механической устойчивостью. Прокладка этих линий вне зданий разрешена исключительно подземным способом.

Металлопластик также разрешен для монтажа на газовых линиях. За счет его прочный и выносливый, по сравнению с полиэтиленом, но механическая прочность также оставляет желать лучшего.Поэтому его также следует укладывать скрытым способом.

Полипропиленовые газовые трубы.

Важно: поливинилхлоридные изделия ПВХ, в газовом хозяйстве использовать не рекомендуется, так как данный материал способен вступать в реакцию с некоторыми смесями и выделять токсичный хлорэтилен.

Газовые полипропиленовые трубы для прокладки внутренней разводки в доме подходят практически идеально. Цена данного материала больше, но технические характеристики несоизмеримо выше, нежели у конкурентов.

Их прочность вполне достаточно для прокладки открытым способом по установке, они имеют высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД — полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя разместить в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. Следует учитывать коэффициент теплового расширения, соответствующий данному материалу. Линии оборудуются мягкой теплоизоляцией.

При расширении конструкции учитывайте тот факт, что чем меньше конструкция соединительных узлов или переходов, тем стабильная конструкция, следовательно, снижаются энергозатраты на транспортировку.ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы соединяются сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно в неподвижном статическом положении 5 — 7 секунд.

Систему можно запустить в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Что же касается металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами.Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

Важно: все работы по монтажу газовых линий должны исключительно специалистами, имеющими на то специальное разрешение. Плюс к этому, схема трассы должна быть заранее и одобрена по инстанциям.Своими руками вы можете только подсоединить гибкий газовый шланг от трубы до газовой печки.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Вывод

Хотя бытовая газораспределительная разводка относится к системам низкого давления, подбирать газовые пластиковые трубы для нее следует внимательно, и лучше доверить это специалистам. Ведь газ это не шутки и ошибка здесь может стоить дорого (см.также статью «Водогазопроводная труба и ее особенности»).

Сварка встык.

Особенности гибких газовых гофрированных подводок и труб для отопления.

Казалось бы, еще недавно древние люди пытались добыть и удержать в своих каменных жилищах, а уже сегодня мы имеем возможность в холодное зимнее время года пользоваться высокотехнологичными системами отопления. Как правило, для современных систем отопления используются металлические, пластиковые, металлопластиковые трубы и нержавеющие гофрированные трубы.Для надежного и долгосрочного теплоснабжения все виды труб, однако имеют они и свои различия (особенности, эксплуатационные сроки и цены).

Однако для устройств систем отопления подходят не все трубы (например, гибкая гофрированная труба по своим качественным характеристикам отличается от пластиковой). Не подвергаются опасности, очень легко гнутся, гибкие гофрированные трубы не боятся заморозки, не подвергаются коррозии, очень легко гнутся).Кроме того, нужно обращать внимание и на диаметр трубы.

Что представляет собой гофрированная труба?

Как говорилось ранее, в отопительных системах сегодня имеется набор труб из разных материалов. Так, все большую популярность с годами приобретает гофрированная труба для отопления из нержавеющей стали. Ее применение сегодня обусловлено рядом объективных преимуществ и характеристик, которые отличаются от труб из других материалов (так, скажем, гофрированные трубы из нержавеющей стали и из ПВХ — совершенно разные изделия).

Говоря о гофрированных трубах из нержавеющей стали стоит отметить их высокую сопротивляемость механическому воздействию, как внешнему, так и внутреннему (в данном случае другие материалы для изготовления труб явно уступают). Речь идет, например, о так называемой разморозке, которую гофрированные трубы из нержавейки проходят более гораздо безболезненно, чем пластиковые трубы. А кроме того, изделия, изготовленные из стали, более экологичны и безопасны по сравнению со своими «коллегами».
Особенности использования гибкой гофрированной стальной трубы .

Стоит отметить, что первыми гибкие гофрированные трубы в обиход ввели японцы, после чего этот товар уже попал на мировой и российский рынок. При всех перечисленных выше преимуществах труб, нельзя не сказать, что отопительные системы — далеко не единственная сфера их использования.

Так, например, гофрированные трубы сегодня я заговорил в газ как подводки . Это гибкая гофрированная подводка из нержавеющей стали, имеющая концах, как правило, латунные фитинги. Она используется для подключения газопотребляющего оборудования к системе подаче газа. Одно из основных преимуществ гибкой газовой подводки — высокая степень защиты от коррозии. В условиях большего эксплуатационного срока это качество является незаменимым.

устройство газопровода, требования к деталям, разнообразие, инструкция по выбору и установке

Наличие газопровода и непрерывная подача бытового газа в доме сегодня не роскошью, обязательной коммунальной услугой.Даже загородные дома в своей основной массе все необходимое для газоснабжения. Подведением и установкой необходимого оборудования при постройке дома занимаются всегда специалисты. Все чаще, люди пытаются выполнить монтажные работы самостоятельно, какие фитинги для газовых труб подходят, а какие непригодны.

Замена старой газовой плиты на новую или просто перенос на другое место, которое всегда связано с манипуляциями на газопроводе. Прежде, чем рассказывать, какие виды фитингов для газовых труб лучше применять, как следует, в общих чертах, устройство газопровода, и какими требованиями он должен отвечать.

Фитинги для газопровода

Устройство и требования к бытовому газопроводу

Трубы газопровода, проходящие внутри дома или квартиры, являются переходным соединением основного магистрального потока через расходный счетчик к приборам, работающим на газе. Это может быть такое оборудование, как:

газовая колонка для системы воды;
кухонная плита;
камин;
конвертер;
котел.

Основные составляющие трубопровода — это трубы или шланги и соединительные элементы для них, то есть фитинги для газа. Каждая деталь, через которую будет проходить газ, должна соответствовать требованиям, как:

гарантированная герметичность. При самом плохом раскладе, неприятностях с соседями или внеочередным ремонтом, некачественно смонтированный газопровод, пропускающий через стыки самое малое количество газа, может стоить жизни всем членам;
качество элементов, их прочность и устойчивость должны соответствовать условиям ГОСТа. Это значит — выдерживать давление не менее 2,3 мПа. Следует пояснить, что давление внутри газовой трубы редко поднимается выше 0,3 мПа. А показатель ГОСТа является гарантией прочности, что означает, что вся схема подачи газа (труба и фитинг) требует выдерживать такую нагрузку некоторое время;
Фланг с фитингами для газопровода
материал для изготовления элементов системы должен быть устойчивой к коррозии или покрыт снаружи антикоррозийным составом. Покрытие внутренних проводников не имеет значения, так как поставляемый в нашей стране природный газ или его искусственный аналог никак не способствуют окислению.А вот негативное воздействие окружающей среды может со временем сказаться на состоянии газовых артерий, и даже самая качественная установка не поможет предотвратить беды. Поэтому наружная защита необходима в любом случае.

И еще один важный момент — прежде, чем решиться на переделки в газопроводе, самостоятельно проконсультируйтесь со специалистом, как будете полностью уверены в своих знаниях и навыках.

Необходимость соблюдения всех этих правил диктует применения для газопроводов определенных видов трубок стыковочных элементов к ним.

Критерии подбора и особенности моделей фитингов для газа

Стальные фитинги и трубы

Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность и бесшовные трубы, сварные как холодным, так и горячим методом.

Металлические фитинги для газопровода

резьбовой (разъемный),
сварной (монолитный).

Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.

Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами. Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.

Полимерные модели соединений

В том случае, когда необходимо провести участок отвода под землей, конструкции из металла не смог прослужить длительное время. Для прокладки провода в грунт применяемые полимерные составляющие.

Этот материал не подвержен коррозии, и трубы остаются в идеальном состоянии много десятилетий. Помимо этого, такие отводы выдержать самое высокое давление, они изготавливаются монолитными, то есть без швов, при этом легко режутся, а стыковочные элементы можно скрепить простым паяльником.

Соединительные детали к такой линии должны отвечать всем требованиям прочности и герметичности. Поэтому полиэтиленовые фитинги для газовых труб устанавливать не рекомендуют. Ни компрессионные, ни прессовые модели не смогли сделать качественное соединение по причине подверженности механическим повреждениям. Даже применение полной изоляции с учетом всех мер безопасности не дает гарантированной защиты от внешнего воздействия.

Также категорически нельзя устанавливать фитинги для газа на клее или с резиновыми деталями.Герметичность соединений оставляет желать лучшего.

Наилучшим образом в данном случае являются:

специальные фитинги для ПНД коммуникаций, изготовленные из латуни. Такие детали повышенной прочностью, и могут обеспечить герметичность;
отводы сварной конструкции прекрасно подходят для полимерных изделий. Для их установки низкотемпературные паяльные приборы;
электросварные штуцеры, снабженные самооплавляющимися спиралями. Это самые дорогостоящие элементы, но они и самые надежные.

Соединение труб, фитингами

Металлические фитинги для металлопластиковых труб

Основным назначением применения изделий из этого материала являются отопительные коммуникации. Они прекрасно подходят для газопроводов бытового назначения. Такие трубы способны выдержать до 4,5 мПа давления, а это в два раза стандартные нормативные требования. Помимо этого, металлопластик прекрасно монтируется и резьбовыми, и обжимными соединительными деталями.

Так же, как изделия, металлопластик не подвержен коррозии, его гибкость и эластичность позволяет не подбирать фитинги нужного изгиба, пользоваться штуцерами или муфтами.

Инструкция по монтажу обжимного фитинга для газовой трубы

Преимущество обжимного механизма в том, что он обеспечивает надежность и надежность соединения, и при использовании возможности пользоваться сваркой или наносить резьбу.

Главным этой конструкции является зажимающее кольцо, которое изготавливается из высокопрочной стали. Оно способно намертво скрепить детали, и не ослабнет со временем, как дополнительно удерживается специальной гайкой.

Правила монтажа такого сочленения невероятно просты, доступны для выполнения непрофессионалом.

отпилить поврежденный кусок трубы;
зачистить края от зазубрин и острых элементов;
с помощью штангенциркуля проверьте соответствие диаметра и диапазона показателей в фитингу;
монтируем соединительный механизм в такой устанавливаем:

Гайка;
Прижимное кольцо;
Уплотнитель;

вставляем один конец трубы в корпус зажима, но не плотно;
на другой конец надеваем уплотнитель, кольцо, зажим и надвигаем корпус;
плотно завинтите гайку на корпусе. Стык готов.

установка на шланги, счетчики и газовое оборудование

В этой статье мы переберем все многообразие газовых фитингов и отыщем другой вариант, который можно использовать без опаски и в бытовых газопроводах и магистральных линиях низкого и среднего давления.

Бытовой газопровод: основные требования

Бытовой газопровод монтируется во внутренней части помещения. Он соединяет ввод со счетчиком расхода газа и тянется дальше — к газовым приборам (кухонной плите, водонагревателю, котлу, конвертеру, камину и так далее).

врезка в бытовой газопровод

При этом конструкция самого трубопровода состоит из труб (шлангов) и фитингов (соединительных элементов).

Во-первых, газовые фитинги и трубы должны быть герметичными. Ведь утечка горючего газа к неминуемой катастрофе.
Во-вторых, элементы трубопровода должны обладать достаточной прочностью и выдерживать давление в 1,5-2,3 мПа. При этом внутри давления самого газопровода равно всего 0,3 мПа, значения соответствуют предельным показателям прочности. То есть, труба фитинг или стык должны выдерживать давление до 2,3 мПа в течение краткого временного периода.
В-третьих, тело трубы должно формироваться из стойкого к коррозии материала или грунтоваться антикоррозийным составом.При этом внутреннюю часть трубы можно не защищать от коррозии — природный газ не провоцирует окисление конструкционных материалов. Но внешнюю часть нужно защитить обязательно.

Кроме того, особое внимание следует уделять и элемента «подвода» газопровода к точке потребления. А сам процесс подключения газопровода к плите или котлу следует доверять только профессионалам.

Трубы и фитинги для газа: обзор вариантов

Фитинги и трубы из стали

Стальные трубы и фитинги славятся своей прочностью. При этом для бытовых газопроводов можно использовать не только прокат, но и сварные трубы, прочность которых немного меньше, чем у горячекатаного или холоднокатаного варианта.

Стальные трубы и фитинги

Внутренний диаметр газовых труб обычно не превышает ½ дюйма. Ведь газообразная среда практически не имеет вязкости. Собственно основные угловых сопряжений и врезок стыкуют элементы трубопровода под прямым углом.

Фитинги для газовых труб из стали на резьбовой (разъемный) или сварной (неразъемный) монтаж.Последний вариант (неразъемный монтаж) формирования кольцевого шва, накладываемого в раскрой стыка между фитингом и трубой с помощью газовой пайки или электродуговой технологии.

При этом к сварному монтажу допускаются далеко не все специалисты, а только тех сварщиков, у которых есть допуск к работам с системами под давлением (котель).

И еще — такой монтаж можно использовать только на протяженных участках самого трубопровода, обыгрывая стыки, врезки или угловые сопряжения. А вот фитинги к газовому счетчику, а равно и соединительные элементы точек потребления могут быть только разъемными.

Разъемный монтаж осуществляется следующим образом: на тележки плашкой нарезают сгон, который накручивают контргайку и фитинг (с внутренней резьбой). Причем место стыка заранее уплотняют полимерной лентой (ФУМ) и поджимают (для надежности) контргайкой. По такому же принципу монтируют и резьбовые фитинги для газового оборудования, накручивая соединительные элементы на резьбовой отводной плите или котла.

Шланги из резины и полимеров с металлическими фитингами

Резиновые или полимерные шланги использовать для подвода газопровода к точкам потребления. То есть, до указанного шланга, доходит стальная труба, на которую накручивают вентиль, а между этой точкой и штуцером потребляющего газового прибора размещают гибкий трубопровод —г.

Шланги из резины и полимеров с металлическими фитингами

Если вы ошиблись и выбрали не те фитинги для газовых шлангов, то вам помогут переходники — втулка (две внешние резьбы) и штуцер (внутренняя и внешняя резьба).Использование переходников для облегчения шлангов прочности, перед монтажом следует подумать о том, какие фитинги должны быть наге.

Полимерные трубы и фитинги

При этом труба боится механических повреждений, но не подвержена коррозии. Поэтому полимерные газопроводы используют при магистже подземных коммуникаций и соединения бытового трубопровода сральным газопроводом среднего давления.

Металлопластиковые трубы и металлические фитинги

Металлопластиковые трубы в большинстве случаев используются при строительстве водопроводов или магистралей систем бытового отопления.

Причем в газопроводах лучше всего использовать именно обжимные фитинги, которые сохраняют герметичность во время всего периода эксплуатации.А вот резьбовые фитинги со временем раскручиваются, превращаясь из надежного соединительного элемента в источник угрозы безопасности владельцев жилища.

Основное достоинство металлопластиковых труб заключается в высокой коррозионной стойкости таких изделий и невысокой гибкости тела трубопровода. В итоге, при установкеже не нужны угловые фитинги — газовые трубы из металлопластика можно согнуть под любым углом даже руками.

Замена металлопластиковых труб отопления | Отопление водоснабжение: монтаж, ремонт, замена, тепло, вода

Мы производим ремонт настенных газовых котлов Logamax, напольных конденсационных Logano Plus; настенных конденсационных Logamax Plus, чугунных и стальных напольных Logano.

После восстановления работы будет осуществлен монтаж оборудования, настройка автоматики и калибровка оптимального расхода топлива. Это обеспечит его эффективную дальнейшую работу.

Серии

Мы работаем со всей номенклатурой данного производителя:

Настенные конденсационные — Logamax plus GB172i, GB062, GB162;
Настенные газовые — Logamax U072, U052 / U054, U044;
Настенные электрические — Logamax E213;
Напольные газовые конденсационные — Logano plus GB102, GB402, SB745;
Напольные газовые чугунные атмосферные — Logano G124WS, G234WS, G234X, G334WS;
Напольные чугунные котлы с наддувными горелками — Logano G125 WS, G215 WS, GE315, GE515, GE615;
Твердотопливные — Logano S111, S131, S171, S181.

Ремонт жидкотопливных котлов

Регулярный сервис и обслуживание Buderus послужат гарантией стабильной работы оборудования.

Чаще всего в ремонте у данного оборудования нуждается горелка и теплообменник. Именно они больше всего страдают от нагара и серьезного температурного воздействия. Наши специалисты отлично знакомы с конструктивными особенностями всех моделей Логано, поэтому они могут быстро выполнить очистку поверхностей, в случае необходимости — заменить.

Специалисты нашего центра оперативно проведут все необходимые ремонтные мероприятия. Ведь в их оснащении оснащенная современными инструментами и оборудованием ремонтная база и обширный склад оригинальных запасных частей Buderus, где представлены не только наиболее востованные, но и редкие наименования.

Ремонт твердотопливных котлов

Основная причина поломок этого типа оборудования происходит из – за использования некачественного топлива или при отсутствии должного сервиса. Чтобы ваш котел прослужил вам долгие годы — не реже двух раз в год приглашайте сервисного мастера для чистки и обслуживания.

Восстановление работоспособности серии Логано на твердом топливе требует специальных знаний, навыков и инструментария. Они включают в себя сложную автоматику, обеспечивающую их высокопроизводительную работу в автономном режиме.

Ремонт электрических котлов Buderus

Чаще всего причинной сбоев в работе электрических котлов Buderus является плохим состоянием электрических сетей.Регулярные перепады напряжения могут повредить автоматические котлы, поэтому даже при возникновении первой ошибки, обнаруженной системой управления, следует обратиться в сервисный Центр.

Любые работы по ремонту наши инженеры начинают с диагностики. Только после происшествия инцидента, начинаются непосредственные действия по их устранению.

Дополнительно мы можем произвести модернизацию всей системы отопления.

Официальный Сервис-Центр

Обращаясь за помощью в наш Центр, вы можете быть уверены в том, что любые работы для котлов Buderus будут на высоком профессиональном уровне, надежно и быстро. При этом наши инженеры позаботятся о том, чтобы были устранены не только последствия поломки, но и причины, вызвавшие ее.

Одной из отличительных черт котла Buderus является высокой степенью. Поэтому проведение ремонта требует не только навыков работы в данной сфере, но и наличие специальных инструментов и знаний специфики каждой модели.

Наши инженеры имеют сертификаты, подтверждающие их аттестацию в учебном Центре Будерус, в котором они проходят ежегодную подготовку.Опытные мастера быстро справятся самым сложным ремонтом, и максимально сократят время простоя оборудования. Показателем высокого уровня профессионализма наших мастеров является официальная гарантия на все виды работ и материалы.

История сотрудничества с Будерус

Уже много лет наш Центр является Авторизированным партнером Будерус. Мы имеем богатый и успешный опыт работы по ремонту котлов, бойлеров, горелок и другого оборудования компании. Наши специалисты готовы взять на себя ремонт всех котлов, бойлеров, радиаторов и другого оборудования данного производителя. Мы не разделяем работу на мелкую или большую — ко всему мы относимся с одинаковой компанией и профессионализмом.

Гофрированная труба для газа из нержавеющей стали 15HFPY DISPE, отожженная в полиэтилене желтая, Корея

Трубопроводы DISPIPE производятся из высоколегированной нержавеющей стали POSCO марки AISI304. Мы выпускаем гофрированные трубы двух типов:

отожженные — более эластичные, чем неоттоженные;
неотожженные.

Отжиг производится в высокотехнологичной современной индукционной печи с высокой скоростью подачи.

Для соединительных трубопроводов DISPIPE мы предлагаем широкий ассортимент высококачественных латунных фитингов уникальной быстросборной конструкции.

Гибкие гофрированные трубопроводы из нержавеющей стали и фитинги DISPIPE все необходимые сертификаты и разрешения.

Гофрированные трубы прошли испытания на соответствие установленным требованиям в области пожарной безопасности. По результатам испытаний трубопроводы и фитинги DISPIPE рекомендованы для применения в установках водяного и пенного пожаротушения. Вся продукция проходит 100% контроль качества.

Прокладка трасс и подводок к спринкмм или для переноса уже приспособлений спринклеров. Использование гофрированной трубы смонтировать систему в помещениях с любой планировкой, позволит вкратчайшие сроки, без дополнительного оборудования. Потребуется только ролик труборез и два ключа. Данную трубу можно применять для:

Металлорукав. Гофрированная труба идеально подходит для использования в качестве герметичного металлорукава при прокладке электрических и коммуникационных сетей. Она надежно защитит кабель от механических и температурных воздействий.
Монтаж гибких подводок для газа. Для работы с газом в ассортименте есть гофрированная труба в желтой и белой оболочке и линейка специальных фитингов.
Прокладка трубопроводов для водоснабжения и обвязка котельных. Труба не подвержена коррозии.
Прокладка трубопроводов и подводки систем отопления. Труба устойчива к перепадам температур, не боится гидроударов имеет повышенную теплоотдачу. Удобна для монтажа в ограниченном пространстве.
Монтаж теплых полов. За счет высокой теплопроводности труба идеально подходит для использования в теплых полах.Благодаря высокой гибкости материала удается собирать сложные трассы с минимальным усилием. Трубы небоятся Разморозки и не требуют дополнительной промывки, высокий коэффициент линейного расширения.

Технические характеристики:

Наименование:	Труба гофрированная 15HFP DISPIPE, отожженная в полиэтилене белая
Наружный диаметр:	17,9мм
Внутренний диаметр:	14,5мм
Толщина стенки:	0,3мм
Толщина изоляционного слоя:	0,5мм
Длина бухты:	40м
Шаг гофры:	4,05мм
Диапазон рабочей температуры:	-50 + 150 ° С
Максимальная кратковременная допустимая температура:	200 ° С
Максимальное рабочее давление при рабочей температуре:	15 бар
Максимальное разрушающее давление при температуре 20 ° С	210 бар
Коэффициент линейного расширения 10-6, 1 / ° С	17а
Коэффициент теплопроводности, Вт / м * К	17
Минимальный радиус изгиба:	54мм
Срок службы:	30 лет
