Пол

Пленочные полы инфракрасные: Инфракрасный теплый пол — как выбрать и особенности установки ИК пленки и стержневых матов. Консультанты в регионе Санкт-Петербург

alexxlab 0 Комментариев

Содержание

Инфракрасные полы: вред — подробно о влиянии на организм!

Теплые полы уже не считается новинкой для строительных технологий в нашей стране. Всего использовалось два вида обогрева пола: водяное и электрическое. Такие полы применяются в качестве основного или дополнительного отопления зданий, могут устанавливаться как в жилых зданиях, так и в детских садах и коммерческих учреждениях. Теперь появилась самая современная разновидность полов с подогревом – инфракрасные.

Инфракрасный пленочный пол

Что же такое инфракрасные полы, чем они отличаются от хорошо известных застройщикам вариантов, есть ли от них вред, какие имеют преимущества и недостатки? Вопрос очень интересный, стоит его рассмотреть более подробно. Для того чтобы лучше понять суть проблемы, следует вначале рассмотреть что такое инфракрасное тепло с точки зрения физики.

Теплые полы

Содержание

  1. Что такое инфракрасное тепло
  2. Вредные или безопасные инфракрасные волны?
  3. Опасно ли электромагнитное поле инфракрасных полов
  4. Инфракрасные полы и строительные конструкции
  5. Инфракрасные полы и инженерные системы
  6. Вывод
  7. Видео – Инфракрасный пол, за и против

Что такое инфракрасное тепло

Инфракрасный теплый пол – удачный маркетинговый прием, позволяющий увеличить количество продаж за счет использования для многих непривычного слова, вызывающего ассоциации прямой связи с «большой наукой».

Что такое инфракрасное тепло

Что же это такое в самом деле?

Есть три варианта передачи тепла от горячего тела холодному:

  • Конвекцией. Горячий воздух поднимается вверх, холодный опускается вниз. Температура в помещении выравнивается во всем объеме за счет постоянного движения воздуха. Теплый воздух нагревает наше тело кинетической энергией молекул. Чем выше температура, тем быстрее они двигаются, тем с большей силой ударяются в наше тело и передают ему свою энергию. За счет таких процессов нагреваемся и мы;
  • Кондукцией. Для этого способа нагрева требуется прямой контакт, передача тепла производится только в месте соприкосновения. Кондукция совмещает в себе два физических способа передачи тела: за счет кинетической энергии быстро двигающихся электронов нагретого тела и за счет излучения в инфракрасном сегменте;
  • Инфракрасными лучами. Таким методом нагревается большинство предметов на планете. Солнце – главный и самый мощный источник лучей в инфракрасном спектре. Все предметы, имеющие температуру, превышающую абсолютный нуль (-273°С), излучают тепловые инфракрасные волны. Чем выше нагрев – тем больше интенсивность инфракрасного (теплового) излучения.
Инфракрасное излучение (тепловое)

Солнце излучает несколько видов волн: гамма лучи, рентгеновские, ультрафиолетовые, видимые, инфракрасные лучи и микроволны. Нас интересуют только инфракрасные. Длина этих лучей от 0,74 мкм до 100 мкм.

Инфракрасные лучи

Для справки. Человеческие тело излучает лучи инфракрасного спектра от 6 мкм до 20 мкм. Длина имеет прямую зависимость от температуры нагрева тела. Эту справку мы даем для тех, кто панически боится слова «инфракрасный». С физической точки зрения «инфракрасными» можно назвать батареи водяного отопления, печи, камины и пр. То есть, все объекты, излучающие тепло. Если их температура выше температуры тела, то они инфракрасные обогреватели по отношению к нам. Если ниже, то они инфракрасные «поглотители», поглощают наши волны и за чет них нагреваются.

Вредные или безопасные инфракрасные волны?

Инфракрасное излучение на спектре электромагнитных волн

Теперь, имея определенный багаж знаний, можно приступить к рассмотрению вопроса о безопасности инфракрасных полов в сравнении. Но для этого следует знать еще одну физическую характеристику инфракрасного излучения – интенсивность. Определяется количеством энергии, излучаемой с единицы площади нагретого тела в ватах. Если интенсивность излучения не становится причиной перегрева человеческого тела, то пребывание в таких помещениях считается полностью безопасным.

Вывод. Инфракрасное излучение полностью безопасно для нашего организма. Конечно, только в тех случаях, когда оно не слишком интенсивное и не вызывает чрезмерного нагрева или ожогов тела.

С этим все понятно. Но инфракрасные полы нагреваются электрической энергией. Этот тип нагрева имеет свои особенности, способные оказывать негативное влияние на людей. Дело в том, то электрические цепи всегда излучают электромагнитные волны. А вот их влияние на наш организм изучен не до конца. На современном развитии медицинская наука установила предельные нормы показателей магнитного поля, которые принято считать безопасными. Эти данные отличаются в различных странах, единого критерия оценки допустимых показателей пока не существует.

Природа электромагнитной волны

инфракрасный теплый пол

Опасно ли электромагнитное поле инфракрасных полов

Опять нужно немного вспомнить школьные уроки физики, эти знания помогут нам объективно рассмотреть поставленный вопрос.

Инфракрасный пол

Электромагнитные поля имеют природное и искусственное происхождение. Они окружают нашу планету и защищают все живое от смертельного солнечного излучения, поворачивают стрелку компаса, указывают путь перелетным птицам и т. д. К их воздействию организм человека привык за сотни тысяч лет эволюции. Измеряется сила магнитного поля в максвеллах.

В последние десятилетия в нашу жизнь резко «ворвалась» цивилизация в виде многочисленных бытовых приборов, радио, телефонов и прочей теперь привычной для нас техники. Все они излучают электромагнитные поля, общая напряженность которых значительно превышает привычный природный фон. Излучает такие волны и инфракрасный пол, после его установки напряженность поля в помещении увеличивается. Но могут ли они навредить организму?

Инфракрасное отопление – польза или вред?

Поля имеют определенную длину и частоту, создаются квантами (не до конца исследованными частицами). Кванты с высокой частотой колебания имеют очень много энергии, которая способна разорвать межмолекулярные связи, такие поля излучает солнце или мощные рукотворные агрегаты. Наиболее известные и них аппаратура для рентгена. Энергоемкие поля однозначно опасны для здоровья человека.

К счастью, абсолютное большинство бытовых приборов, в том числе и инфракрасные полы, излучают поля с невысокими показателями частоты колебания и не могут разрушать молекулярные связи живых клеток. Но не стоит радоваться. Влияние полей на мозг человека – большая загадка для научных сотрудников. Время от времени появляются заявления от одних о вредности электромагнитного излучения, в частности и небезопасности пользования мобильными телефонами.

Другие с такой же периодичностью пишут обоснованные трактаты, что бытовые поля полностью безопасны.

Конструкция инфракрасного пола

Вывод. Никто не сможет сказать, какое влияние окажет на присутствующих инфракрасный пол своими электромагнитными полями. Медики-практики советуют не увеличивать без крайней необходимости напряженность электромагнитных полей в помещении. Надеемся, что и с этим вопросом все понятно. Теперь нужно рассмотреть «вредность» инфракрасных полов с точки зрения строительных конструкций.

Способ работы системы «теплый пол»

Инфракрасные полы и строительные конструкции

Последовательность элементов при монтаже пленочного пола

Для того чтобы поддерживать температуру воздуха внутри помещений в пределах санитарной нормы, температура пола должна быть ≈ +30°С. Больше нагревать нельзя, по такому полу придется не ходить, а прыгать. Не все здания можно обогреть теплым полом с указанной температурой, если внешние стены не имеют эффективной изоляции, то потери внутреннего тепла будут очень значительными.

В таких помещениях инфракрасный пол может использоваться лишь в качестве дополнительного отопления. А как относятся строительные конструкции к инфракрасному полу?

  1. Все деревянные элементы не рассчитаны для эксплуатации в условиях повышенных температур. Как следствие – они рассыхаются и трескаются, теряется не только внешний вид, но и физические показатели.
  2. Половые перекрытия – довольно сложные с инженерной точки зрения системы, имеют много мест соприкосновения с другими несущими конструкциями. При нагреве твердых тел они расширяются, коэффициент расширения неравномерный и зависит от физических характеристик тел. Инфракрасный пол нагревает их до значений намного выше, чем закладывали инженеры во время проектирования зданий и узлов перекрытия. Нарушение условий эксплуатации может становиться проблемой появление чрезмерных смещений, что не идет на пользу прочности и долговечностью перекрытий. Инфракрасный тёплый пол – схема

    3. ламинат

  3. Температура инфракрасного пола регулируется специальными приборами, они измеряют показатели нагрева и автоматически включают/выключают питание. Регулятор ИК полаПодключение терморегулятора инфракрасного пленочного теплого пола

    На первый взгляд все отлично. Но приборы контроля будут корректно функционировать только в тех случаях, кода пол равномерно отдается тепло по всей площади, а так бывает очень редко. В помещениях всегда есть мебель, предметы декора и т. д. Под ними процесс теплоотдачи значительно замедляется, пол в этих местах нагревается больше, чем в среднем в помещении. Как следствие – перегрев всех элементов, в том числе и мебели, она быстрее рассыхается и теряет свои первоначальные эксплуатационные свойства. Кроме того, в этих местах значительно увеличиваются нагрузки на элементы нагрева инфракрасного пола и возрастают риски их преждевременного выхода из строя. Ремонт перегоревшего инфракрасного пола обойдется довольно дорого.

Вывод. Стоит внимательно взвесить все преимущества и недостатки инфракрасного пола и быть готовым к тому вреду, который можно в результате получить.

Пленочные и стержневые модели

Инфракрасные полы и инженерные системы

Этим вопросом интересуются только профессионалы, потребители не считают нужным вникать в тему. А напрасно, от знаний влияния инфракрасного пола на инженерные системы зависит безопасность эксплуатации всего здания.

На что следует обращать внимание потребителям?

1. Максимальная мощность электрических сетей в квартире или доме. Стандартные квартиры рассчитаны на потребление не более 4 кВт мощности всеми бытовыми приборами. С учетом этого показателя рассчитывается сечение токоведущих кабелей, технические показатели средств защиты и т. д. Конечно, электрики во время монтажа дают определенный запас, но сколько и всегда ли – никому неизвестно. Для того чтобы иметь ощутимый эффект от использования инфракрасного пола в качестве отопительной системы нужна мощность на квадратный метр не менее 200 Вт/м2. И это при идеальной теплоизоляции половых перекрытий и фасадных стен. Если квартира площадью 100 м2, то только для инфракрасного пола потребуется 20 кВт свободных мощностей. Теперь сравните четыре запланированных и двадцать требуемых киловатт. Есть разница? Выход – перед монтажом инфракрасного пола следует полностью переделать электрическую проводку дома и получить разрешение у владельца электрических сетей на увеличение мощности. Владелец сетей не всегда такое разрешение дает, у него в большинстве случаев нет свободных мощностей. Причины такой ситуации различные, но главная – нежелание вкладывать прибыль в развитие инфраструктуры.

Характеристики

2.Безопасность эксплуатации. Инфракрасный пол подключается к напряжению 220 В. Технология укладки предусматривает несколько ступеней защиты оборудования, но всегда ли монтажники строго соблюдают рекомендованную изготовителем инструкцию? Нарушения ПУЭ, к сожалению, не так уж и редки. Да и во время эксплуатации могут возникнуть различные непредвиденные ситуации. К промеру, затопления полового покрытия вследствие прорыва водопроводной системы. В науке есть такое понятие: если вероятность события не равняется нулю, то его всегда нужно принимать во внимание. Значит, поражение пользователей электрическим током возможно.

Пленочный инфракрасный теплый пол сплошной 100см (220Вт/кв.м.)

Опытные строители настоятельно рекомендуют предусматривать использование инфракрасных полов для отопления еще во время производства проектных работ и утверждения документации во всех надзорных государственных организациях и владельцев инженерных сетей.

Несколько слов о преимуществах. Это единственный вид обогрева, технология обустройства которого не предусматривает использование «мокрых» материалов, что позволяет значительно расширять сферы использования инфракрасных полов, значительно сокращать время монтажа.

Вывод

Не стоит бояться инфракрасного излучения, в таких физических значениях оно полностью безопасно. О влиянии электромагнитных волн говорить довольно сложно. Для сравнения можно сказать, что инфракрасный пол в комнате ≈ 20 м2 создает мощность магнитного поля по значению равную телевизору с электронной трубкой. А в остальном о целесообразности использования такого выбора отопления каждый застройщик должен самостоятельно принимать решение.

Видео – Инфракрасный пол, за и против

советы по выбору, укладке и монтажу

Комфортная температура в доме является одной из основных составляющих понятия «уют». Ведь, согласитесь, какой бы красивой не была отделка стен, и какой бы удобной не была мебель, если в доме холодно, полноценно отдохнуть и расслабиться здесь не получится. Не надеясь на бесперебойную работу коммунальных служб, все больше наших соотечественников устанавливают в своих квартирах альтернативные источники тепла. Самыми популярными из них являются всевозможные теплые полы. К сожалению, монтаж водяного или электрического подогрева пола требует масштабных бетонных работ. Что же делать, если косметический ремонт в квартире или доме уже окончен, а о монтаже «теплого пола» как-то забыли. Единственным выходом из такой неприятной ситуации может стать инфракрасный теплый пол.

Содержание

  • 1 Что такое инфракрасный обогрев и как он работает?

  • 2 Технические характеристики и область использования

  • 3 Технология укладки и подключения системы

  • 4 Укладка финишного покрытия

Что такое инфракрасный обогрев и как он работает?

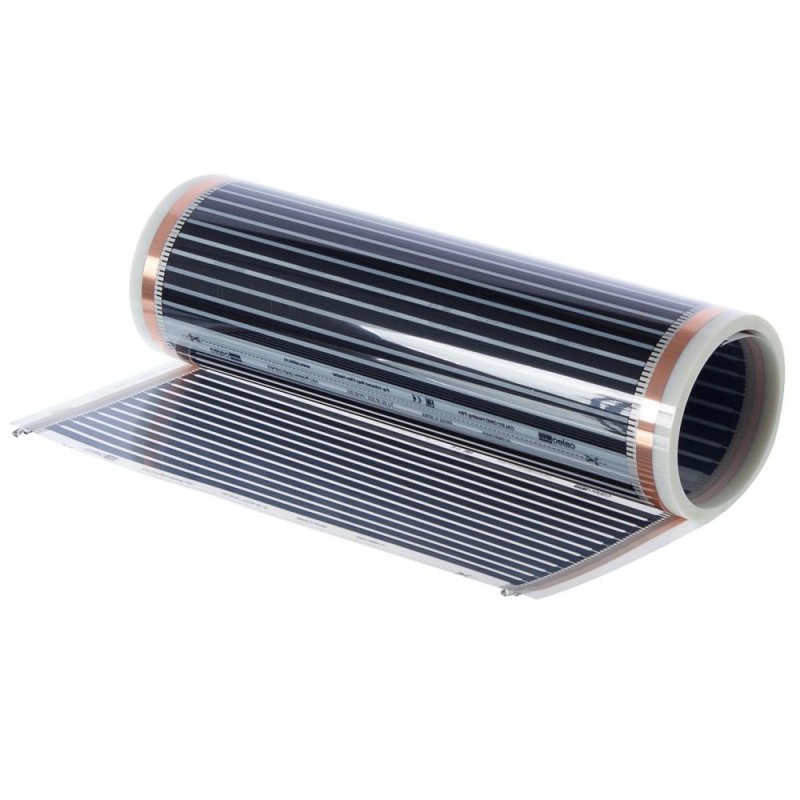

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

  • Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
  • Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
  • Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
  • Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
  • Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
  • Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
  • Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
  • Легко подключается к системе «умный дом».
  • Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой.

Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля

Технические характеристики и область использования

Если вы уже решили использовать для обогрева инфракрасный теплый пол, технические характеристики приведенные ниже помогут вам точно рассчитать количество необходимого материала и грядущие затраты на отопление:

  • Ширина – от 0,5 до 1 м;
  • Длина рулона – 50 м;
  • Толщина листа – от 0,23 до 0,47 мм;
  • Потребляемая мощность одного м2 пленки – 25-35 Вт/ч;
  • Температура на поверхности пленки – 33°С.

Следует помнить, что в случае использования инфракрасной термопленки в качестве основного источника тепла, она должна покрывать не менее 70% поверхности пола. Такой обогрев не рекомендован в областях с суровым климатом. В этих регионах инфракрасный обогрев может быть использован только в качестве дополнительного или аварийного. Если произошла авария в системе центрального отопления или отопительный сезон еще не наступил, а на улице уже холодно, монтаж теплого пленочного пола не даст вам замерзнуть.

Все что нужно, для подключения теплого пола — так выглядит классический комплект поставки

Разрезать термопленку можно только в специально отмеченных местах, учитывайте это при расчете необходимого количество материала. Как правило, расстояние от одного места возможного разреза до другого около 25 см. Для того, чтобы не покупать лишнего уточните детали у продавца.

Кроме того, использовать инфракрасный обогрев можно не только в доме, но и в большинстве хозяйственных построек, где подведение центрального отопления затруднено. Это может быть гараж, теплица или сарай для животных. В сильные морозы использование термопленки поможет предотвратить замерзание трубопровода или обледенение крыльца.

Технология укладки и подключения системы

Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.

Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:

  • Для начала необходимо определиться с местом расположения термостата и установить его.
  • Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
  • Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
  • Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
  • Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.

Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя.

Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:

  • Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
  • Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
  • Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
  • Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату.
    По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению.
  • Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
  • В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
  • Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.

Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.

Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение

Схема монтажа инфракрасного теплого пола

Укладка финишного покрытия

Укладка коврового покрытия, паркета или ламината на инфракрасную пленку ведется по стандартной схеме, а вот кладка керамической плитки имеет некоторые особенности. Ламинированая поверхность пленки может нарушить сцепку плиточного клея с черновым полом. Для ее улучшения рекомендуется уложить на полу монтажную сетку с ячейкой до 20 мм и закрепить ее в тех местах, где нет ИПО.

После завершения работ по укладке плитки клеевой раствор должен полностью просохнуть. Происходит это через 28-30 дней. Включать систему подогрева раньше этого срока не рекомендуется.

С ростом популярности этого материала появляется все больше фирм, производящих инфракрасный теплый пол. Покупать этот материал следует только у проверенного поставщика, который не только способен поддержать выданную гарантию, но и готов предоставить полную информацию о тонкостях монтажа, присущих именно его продукции.
